1 Rešerše a analýza dat v oblasti kvartérních a křídových HGR Tomáš Hroch, Michal Rajchl a kol.

2 Cíle 1. vytvoření funkční vrtné databáze potřebné pro další aktivity projektu 2. vymezení hranic geologických těles v příslušných HGR 3. příprava geologických dat pro tvorbu koncepčního modelu

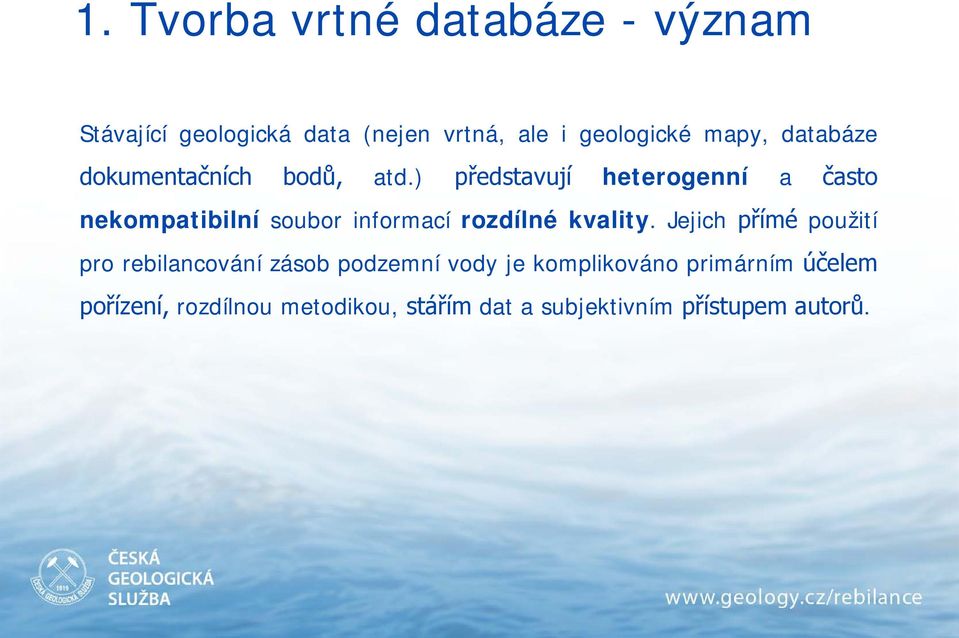

3 1. Tvorba vrtné databáze - význam Stávající geologická data (nejen vrtná, ale i geologické mapy, databáze dokumentačních bodů, atd.) představují heterogenní a často nekompatibilní soubor informací rozdílné kvality. Jejich přímé použití pro rebilancování zásob podzemní vody je komplikováno primárním účelem pořízení, rozdílnou metodikou, stářím dat a subjektivním přístupem autorů.

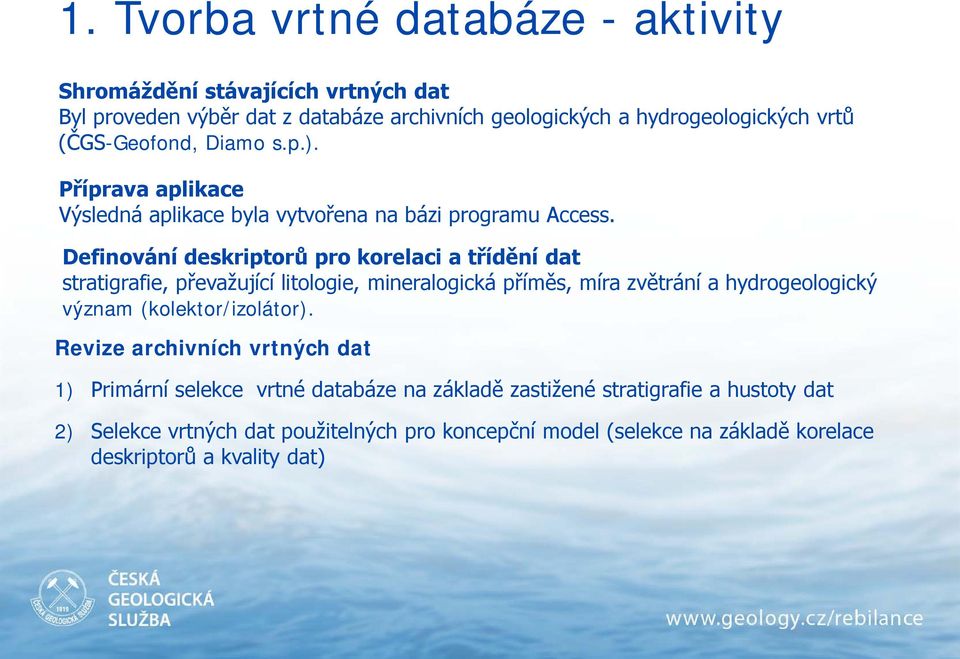

4 1. Tvorba vrtné databáze - aktivity Shromáždění stávajících vrtných dat Byl proveden výběr dat z databáze archivních geologických a hydrogeologických vrtů (ČGS-Geofond, Diamo s.p.). Příprava aplikace Výsledná aplikace byla vytvořena na bázi programu Access. Definování deskriptorů pro korelaci a třídění dat stratigrafie, převažující litologie, mineralogická příměs, míra zvětrání a hydrogeologický význam (kolektor/izolátor). Revize archivních vrtných dat 1) Primární selekce vrtné databáze na základě zastižené stratigrafie a hustoty dat 2) Selekce vrtných dat použitelných pro koncepční model (selekce na základě korelace deskriptorů a kvality dat)

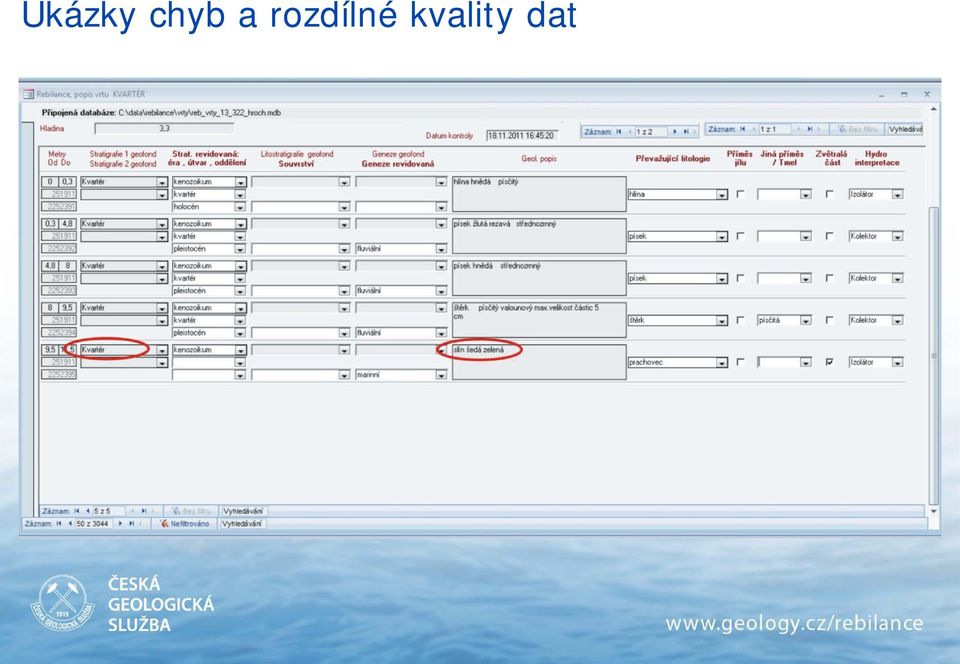

5 Ukázky chyb a rozdílné kvality dat

6 Ukázky chyb a rozdílné kvality dat

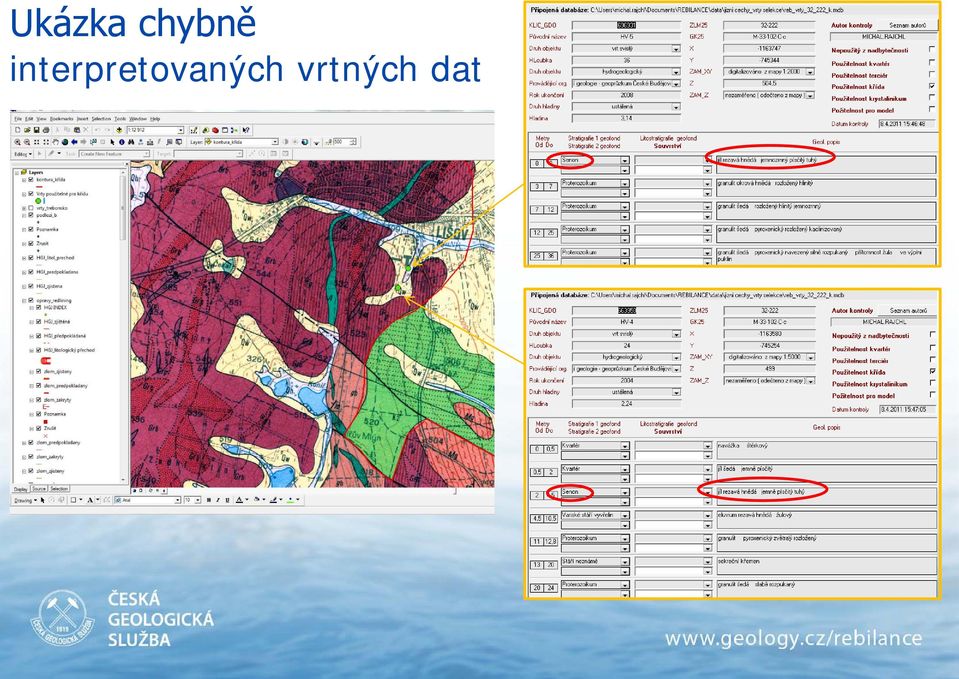

7 Ukázka chybně interpretovaných vrtných dat

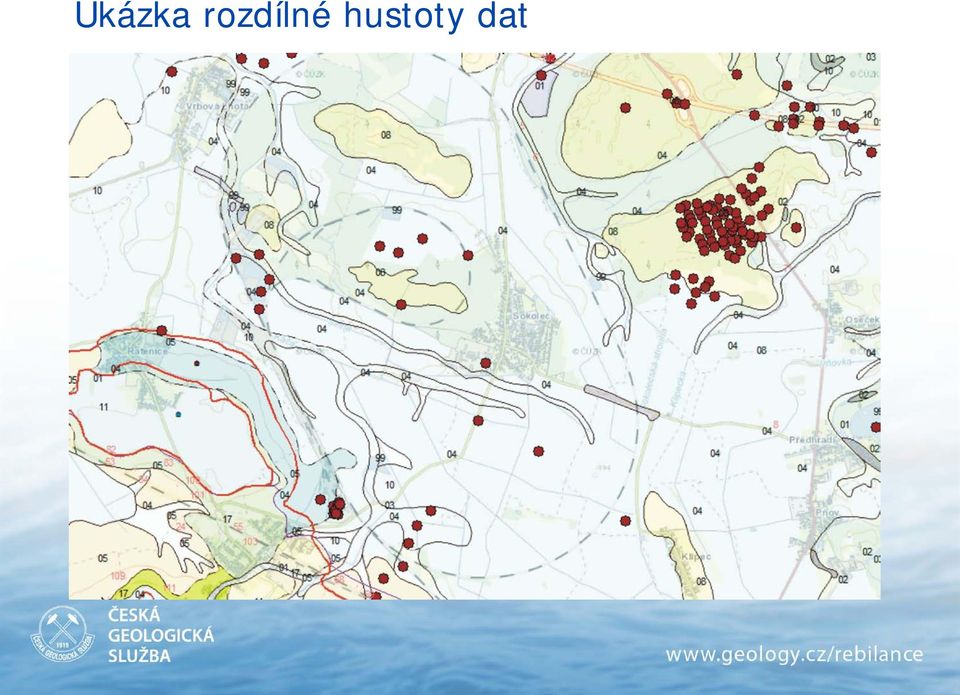

8 Ukázka rozdílné hustoty dat

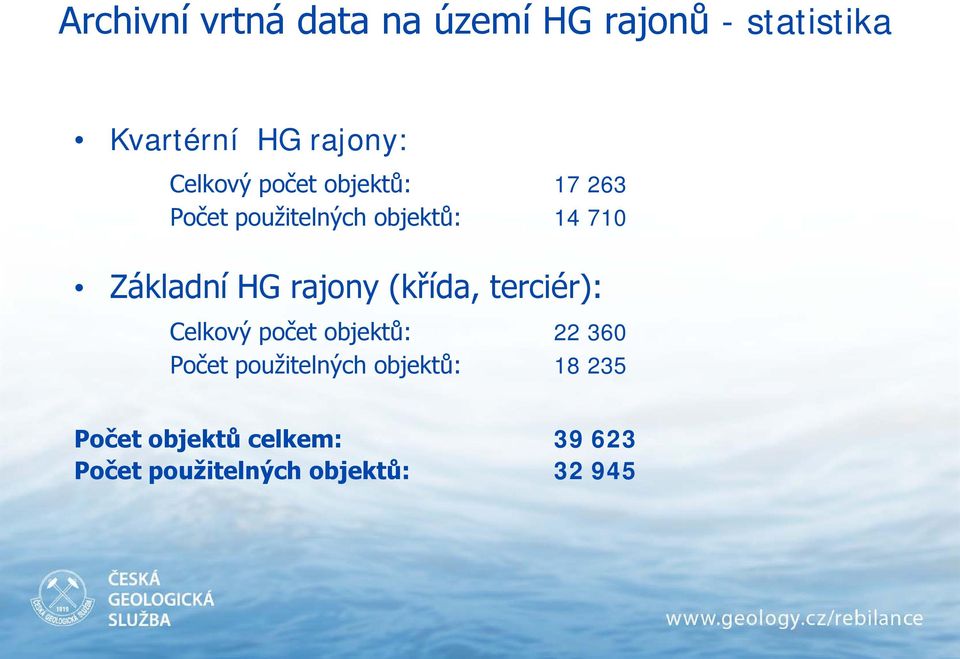

9 Archivní vrtná data na území HG rajonů - statistika Kvartérní HG rajony: Celkový počet objektů: Počet použitelných objektů: Základní HG rajony (křída, terciér): Celkový počet objektů: Počet použitelných objektů: Počet objektů celkem: Počet použitelných objektů:

10 2. Vymezení hranic geologických těles Korelace archivních vrtných a jiných geologických dat se stávajícími mapovými podklady Revize a opravy hranic geologických těles vycházejících z dat GEOČR 50 a účelového HG mapového podkladu Ověřovací terénní práce V případě české křídové pánve byl revidován plošný rozsah všech šesti litostratigrafických jednotek (souvrství). U křídových a terciérních kolektorů bylo při revizi doplňováno rozšíření jednotek pod kvartérním pokryvem. V případě kvartérních kolektorů byl doplněn rozsah kolektorských hornin pod stropním izolátorem (např. sprašové akumulace).

11 Technické řešení oprav 1. Hranice byla nejprve ručně zakreslena do vytištěných mapových podkladů. Rukopis byl dále digitalizován a georeferencován pro možnost další práce v prostředí ArcGIS. 2. Hranice byla vyznačena přímo v prostředí ArcGIS pomocí metody Redlining do digitální verze upraveného mapového podkladu GEOČR 50.

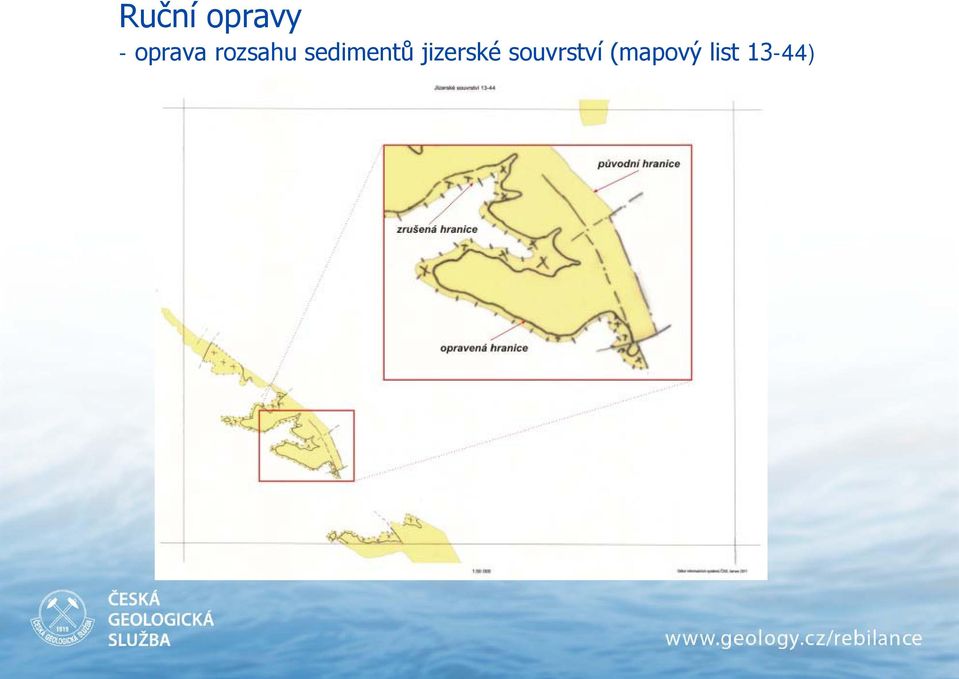

12 Ruční opravy - oprava rozsahu sedimentů jizerské souvrství (mapový list 13-44)

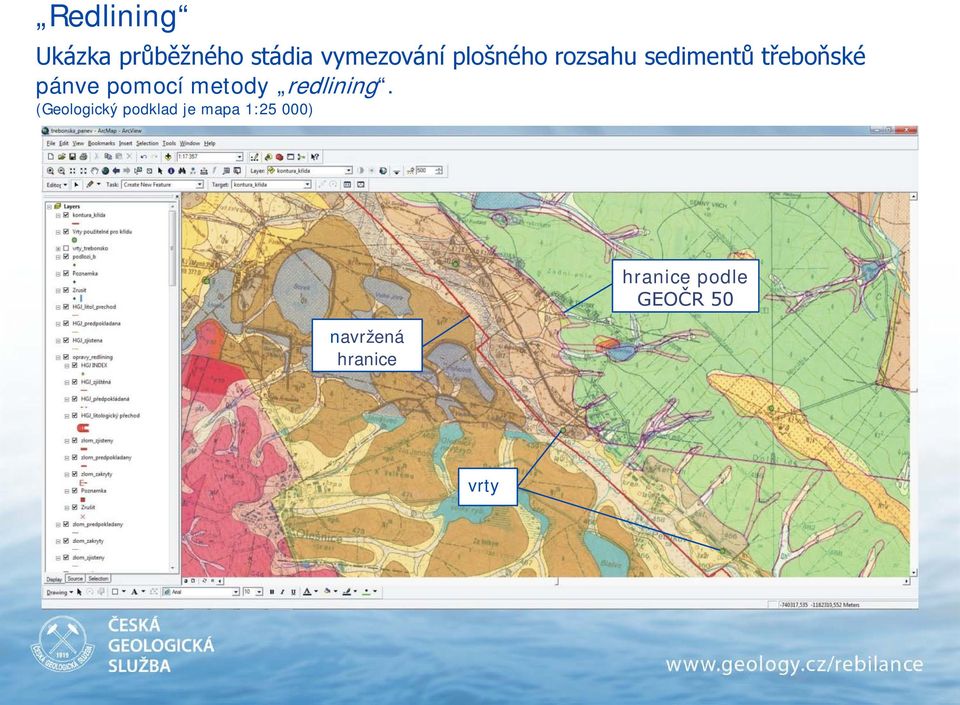

13 Redlining Ukázka průběžného stádia vymezování plošného rozsahu sedimentů třeboňské pánve pomocí metody redlining. (Geologický podklad je mapa 1:25 000) navržená hranice hranice podle GEOČR 50 vrty

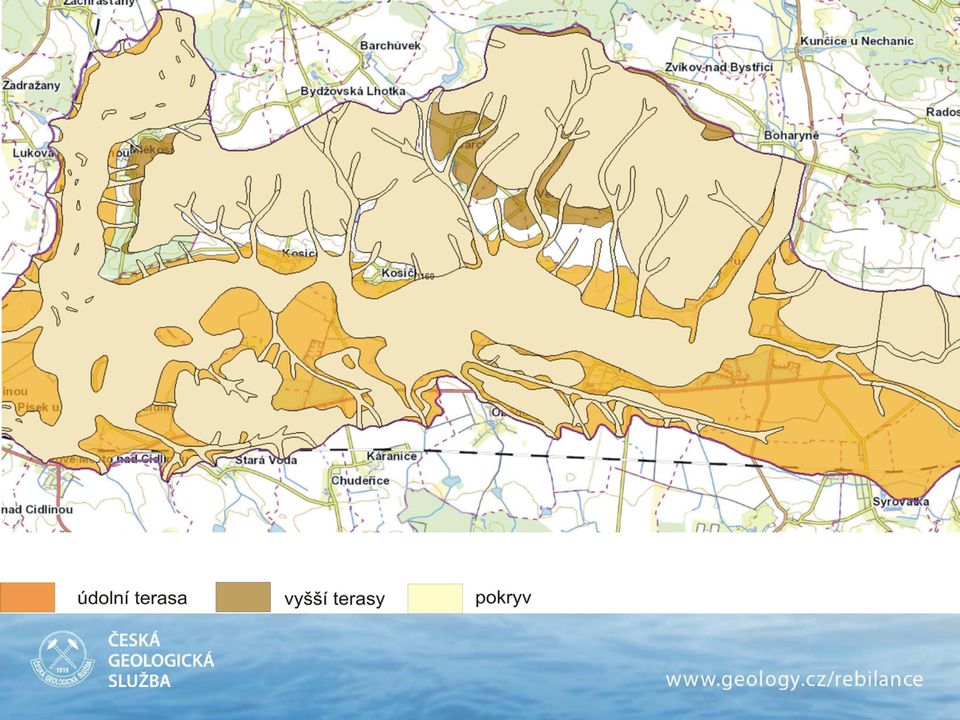

14

15

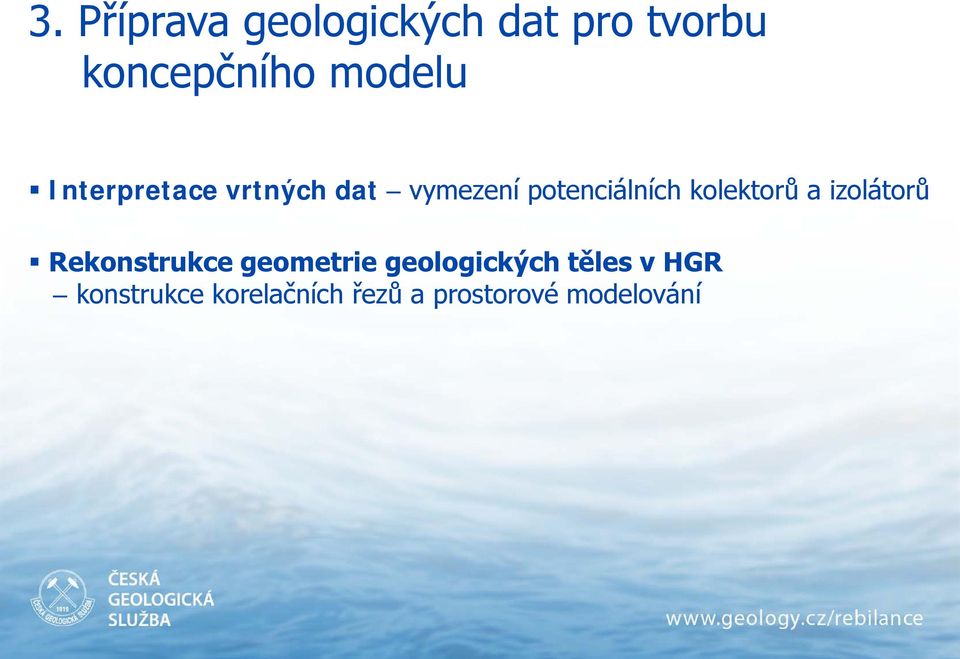

16 3. Příprava geologických dat pro tvorbu koncepčního modelu Interpretace vrtných dat vymezení potenciálních kolektorů a izolátorů Rekonstrukce geometrie geologických těles v HGR konstrukce korelačních řezů a prostorové modelování

17 Interpretace vrtných dat

18 Konstrukce opěrných profilů Multikolektorový systém v křídových sedimentech HGR 4270 (vysokomýtská synklinála)

19 Rekonstrukce 2D geometrie konstrukce korelačních řezů Ukázka korelačního geologického řezu s vymezením kolektorů podle karotáže v rajonu 4410 a Izolátory jsou vyznačeny tmavě šedě, neovulkanity fialově, podloží křídy zeleně (krystalinikum) a žlutě (perm).

20 Rekonstrukce 3D geometrie prostorové modelování Zkušební model reliéfu báze sedimentární výplně třeboňské pánve (HGR 2140, 2151, 2152) izolinie prostorový model

21 Následující aktivity Pokračování v interpretaci vrtných dat Konstrukce dalších korelačních řezů Kontrolní 3D modelování geologických těles v HGR Návrh nových vrtných a geofyzikálních prací

22 Děkujeme za pozornost
