1 Brno Nový Lískovec Albert - přestavba Brno, srpen 2011

2 GEOtest, a.s. tel.: Šmahova 1244/112, Brno fax: IČ: DIČ: CZ Geologické a sanační práce pro ochranu životního prostředí, geotechnický a hydrogeologický průzkum Číslo a název zakázky: Brno Nový Lískovec, Albert - přestavba Objednatel: Statutární město Brno, městská část Nový Lískovec, Oblá 75a, Brno Brno Nový Lískovec, Albert - přestavba Inženýrskogeologický průzkum pro zjištění základových poměrů pro plánovanou výstavbu nebo přístavbu stávající budovy Albert v Brně Novém Lískovci Odpovědný řešitel: Zpracovatel: Prověřil: Schválil: Mgr. Lubomír Pivnička Mgr. Milan Svatuška Ing. David Rupp, oborový manažer RNDr. Lubomír Klímek, výrobní ředitel RNDr. Lubomír Procházka ředitel společnosti Brno, srpen 2011 Výtisk č. 1

3 Brno Nový Lískovec, Albert - přestavba, gt. Závěrečná zpráva ROZDĚLOVNÍK Výtisk č. 1 4 Statutární město Brno, městská část Nový Lískovec 5: Archív a.s. GEOtest OBSAH 1. Úvod Provedené průzkumné práce Výchozí podklady rešerše Geomorfologie zájmového území Inženýrskogeologické poměry zájmového území Geologická stavba území Geotechnické vlastnosti zastižených zeminových typů Závěr a doporučení... 3 SEZNAM PŘÍLOH 1. Lokalizace zájmového území 2. Situace realizovaných průzkumných prací 1 : Geologická dokumentace průzkumných děl 4. Inženýrskogeologické řezy 1 : 500/ Laboratorní zkoušky mechaniky zemin Objednatel: Stat. město Brno, městská část Nový Lískovec Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

4 Brno Nový Lískovec, Albert - přestavba, gt. Závěrečná zpráva 1. Úvod Předmětem zakázky, kterou u naší firmy objednalo Statutární město Brno, městská část Nový Lískovec, v zastoupení Ing. Jana Sponara, bylo provedení geotechnického (inženýrskogeologického) průzkumu pro zjištění základových poměrů pro plánovanou novostavbu na místě stávající budovy Albert, popř. přestavbu tohoto objektu. Na základě výzvy k podání nabídky na veřejnou zakázku byl dne vypracován nabídkový projekt inženýrskogeologických prací, po jehož akceptaci nám byla dne doručena závazná objednávka. Geotechnický průzkum, který vychází z rešerše archivních podkladů, doplněných výsledky jedné penetrační sondy, je možno hodnotit pro daný stavební záměr pouze jako orientační. Na základě tohoto průzkumu má být rozhodnuto, zda budova na adrese Kamínky 3 v Novém Lískovci, využívaná obchodním řetězcem Albert, bude pouze přestavěna či zcela asanována a na jejím místě bude postaven nový bytový dům. Půdorys nově navrhovaného objektu má tvar obdélníku s jedním šikmo seříznutým rohem s délkou stěn cca 50 x 37 m. Objekt má mít 5 nadzemních a 2 podzemní podlaží pro garážová stání. 2. Provedené průzkumné práce Při sestavování projektu průzkumných prací jsme počítali s využitím archivních materiálů, které jsou uloženy v podnikovém archivu a.s. GEOtest. Tyto údaje byly doplněny realizací a vyhodnocením jedné penetrační sondy, umístěné při východní straně objektu. Penetrační práce provedli pracovníci a.s. GEOtest soupravou PAGANI TG 63/150 pod vedením Pavla Štěpánka dne Sonda realizovaná metodou statické penetrace byla ukončena v hloubce 12,2 m. Sonda byla zaměřena metodou GPS a přepočtem souřadnic do systému JTS-K, nadmořská výška ústí sondy na úrovni terénu byla opravena podle kontrolního měření na blízkém nivelačním bodě. Tabulková i grafická dokumentace penetrační sondy je zařazena v příloze č Výchozí podklady rešerše K rešerši bylo použito výsledků ze zprávy: Sloup J.: Nový Lískovec stavebněgeologický průzkum pro úvodní projekt sídliště, Brno, 1977 (GEOtest n.p.) V prostoru nynějšího zájmového území se nalézají dva vrty, realizované v rámci tehdejšího průzkumu (V-215 a V-216) a jeden vrt převzatý ve zprávě z roku 1977 ze starších průzkumných prací (S-77). Petrografické popisy archivních vrtů jsou uvedeny v příloze č.3 (geologická dokumentace průzkumných děl). Na základě těchto popisů, doplněných o výsledky penetrační zkoušky, byly sestrojeny inženýrskogeologické, zařazené v příloze č.4. Objednatel: Stat. město Brno, městská část Nový Lískovec. 1 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

5 Brno Nový Lískovec, Albert - přestavba, gt. Závěrečná zpráva Do přílohy č.5 byly zařazeny tabulky výsledků laboratorních zkoušek na vzorcích odebraných ze sond V-215 a V-216 a křivky zrnitosti těchto vzorků. 4. Geomorfologie zájmového území Zájmové území spadá do orografického okrsku Kohoutovické vrchoviny, která je součástí Bobravské vrchoviny. K východu svažitý terén lokality leží v nadmořské výšce cca 302 až 307 m. Povrch terénu je zde poznamenán rozsáhlými terénními úpravami v souvislosti s výstavbou sídliště v 80. letech. Městská část Nový Lískovec leží v jihozápadní okrajové části Brna. 5. Inženýrskogeologické poměry zájmového území 5.1 Geologická stavba území Bližší okolí zájmového území náleží z hlediska regionální geologie do oblasti, budované vyvřelinami brněnského masívu. Tyto horniny jsou zde pokrývány eluviálním krytem, popř. deluviálními a splachovými sedimenty a vrstvou sprašových hlin. Vzácnější je zde výskyt zbytků terciérního pokryvu, zastoupeného převážně vápnitými jíly (tégly) spodního badenu (střední miocén) a ottnangu (spodní miocén). Archivní vrty, použité pro účely této rešerše, byly ukončeny v hloubkách 8 m (V-216 a S-77) a 12 m (V-215). Zeminy v celém jejich profilu byly zařazeny k akumulaci sprašových hlin. Ze závěrečné zprávy (Sloup, 1977) lze vyvodit, že v podloží sprašového pokryvu v oblasti lokality je možno očekávat výskyt neogénních sedimentů (s největší pravděpodobností by se jednalo o spodnobadenské vápnité jíly tégly ), jejichž pokryv zde může dosahovat pravděpodobně jen několikametrové mocnosti. Nelze však vyloučit, že neogénní sedimenty zde chybí a sedimenty sprašového pokryvu zde nasedají přímo na zvětraliny brněnského masívu. Z popisů vrtů je zřejmé, že eolická sedimentace sprašového pokryvu zde byla často přerušována splachy materiálu z výše položených partií svahu, které přinášely písčitý materiál z rozvětralých hornin brněnského masívu (vložky hlinitých písků v převažující akumulaci prachovitých hlin). Je zde také jistý rozpor mezi popisem vrtů a výsledky laboratorních zkoušek vzorků zemin, které byly odebrány ve vrtech V-215 a V-216 v hloubkách 2, 5 a 8 m (viz. příloha č.5). Podle výsledků těchto zkoušek byly sprašové zeminy zařazovány podle tehdy platné ČSN do tříd 20 a 21. Podle v současnosti platné ČSN by bylo možno zařadit hodnocené zeminy do třídy F6 CI (popř. F5 MI). Podle křivek zrnitosti se jedná o převážně prachovité hlíny, místy jílovité či s příměsí písčité a štěrkovité frakce. V popisech sond je uváděna nejčastěji pevná, popř. tuhá konzistence, ve výsledcích laboratorních zkoušek figuruje konzistence vždy pevná. Penetrační sondou SP-1 byly do hloubky 11,8 m interpretovány střídající se polohy písčitých, prachovitých a jílovitých hlin, převážně pevné konzistence. Písčitý sediment na bázi sondy (v intervalu 11,8 až 12,2 m) by mohl indikovat zónu eluviálně deluviálního pokryvu brněnského masívu v podloží sprašové akumulace. Může se však jednat i o lokální písčitou polohu uvnitř mohutné sprašové závěje. Objednatel: Stat. město Brno, městská část Nový Lískovec. 2 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

6 Brno Nový Lískovec, Albert - přestavba, gt. Závěrečná zpráva 5.2 Geotechnické vlastnosti zastižených zeminových typů V tabulce uvádíme směrné charakteristiky zastižených zemin klasifikovaných dle ČSN Tento postup je v souladu s ČSN EN 1997 (Eurokód 7), který doporučuje použití osvědčených postupů a místních hodnot. Uváděné charakteristiky byly stanoveny s přihlédnutím k výsledkům archivních laboratorních zkoušek a statické penetrace. Výsledky archivních laboratorních zkoušek mechaniky zemin jsou prezentovány v příloze č.5 Laboratorní zkoušky mechaniky zemin. hlíny sprašové akumulace Klasifikace dle ČSN ( ) F6 CI konzistence pevná objemová tíha zeminy γ [kn.m -3 ] 20 modul přetvárnosti E def [MPa] 7 koeficienty ν = 0,40 β = 0,47 smyková pevnost - totální soudržnost c u [kpa] 65 - totální úhel vnitřního tření ϕ u [ ] 0 - efektivní soudržnost c ef [kpa] 15 - efektivní úhel vnitřního tření ϕ ef [ ] 20 Třída těžitelnosti dle ČSN ČSN ( ) I (2) Tabulka 1 6. Závěr a doporučení V předkládané zprávě jsou shrnuty výsledky geotechnického (inženýrskogeologického) průzkumu pro přestavbu objektu Albert v Brně Novém Lískovci, resp. výstavbu nového objektu po asanaci staré budovy. Při návrhu základů podle ČSN EN doporučujeme postupovat podle zásad 2. geotechnické kategorie. Zamýšlená stavba (či přestavba) je konvenčním typem konstrukce bez výjimečného rizika, specifických zemin či zatížení. Stavba má být realizována ve svažitém terénu, upravovaném navážkami. Podle materiálů, které nám byly předány objednatelem a našeho zaměření polohy stávajícího objektu, jsme vyvodili závěr, že podlaha přízemí navrhovaného objektu by měla být situována na úrovni cca 306,4 m n.m. Při dvoupodlažním podsklepení tedy by podlaha suterénu měla být situována zhruba na úrovni 300,8 m n.m. Při založení na patkách či krátkých pilotách (v předané studii jsou zakresleny v délce cca 3 m) by základové konstrukce měly spočívat plně v zóně sprašového pokryvu s převahou prachovitých hlin třídy F6 CI (popř.f5 MI) s lokálními vložkami písčitějších hlin až hlinitých písků o mocnosti do několika decimetrů. Archivními vrtanými sondami nebylo dosaženo podloží spraší. Sondy V-215 a V-216, umístěné výše ve svahu (při západní straně stávajícího objektu), byly ukončeny na úrovních 294,2 a 299,1 m n.m. Písčitý sediment na bázi penetrační sondy SP-1 (v intervalu 11,8 až 12,2 m, na úrovni pod 290,7 m n.m.) by mohl indikovat zónu eluviálně deluviálního pokryvu brněnského masívu v podloží sprašové akumulace. Může se však jednat i o lokální písčitou polohu uvnitř Objednatel: Stat. město Brno, městská část Nový Lískovec. 3 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

7 Brno Nový Lískovec, Albert - přestavba, gt. Závěrečná zpráva mohutné sprašové závěje.v žádném z vrtů ani v penetrační sondě nebyla zjištěna přítomnost podzemní vody. Geologická stavba zájmového území je přehledně znázorněna v grafické dokumentaci sond v příloze 3 a v inženýrskogeologických řezech v příloze 4. Ze zpracovaných podkladů je možno vyvodit závěr, že geologická situace na lokalitě umožňuje vybudování 2. podzemního podlaží projektovaného objektu. S ohledem na geotechnické charakteristiky sprašových zemin (riziko objemových změn) je nutno ochránit základovou spáru proti pronikání povrchových vod během stavby, i zasakování vod do úrovně základové spáry po dokončení objektu. Pro další fázi projektové dokumentace navrhovaného objektu považujeme za nezbytné provedení podrobného geotechnického průzkumu, umožňujícího odběr neporušených vzorků zemin z úrovní pod předpokládanou základovou spárou a provedení laboratorních zkoušek podle v současnosti platné metodiky. Pro ověření hloubky podloží sprašové akumulace doporučujeme realizaci nejméně dvou vrtaných sond situovaných při jihozápadním a severozápadním rohu projektované novostavby, hlubokých minimálně 14 m. Pro případné další konzultace během přípravy stavebního záměru, geodetické práce i geotechnický sled při jeho realizaci jsou odborní pracovníci a.s. GEOtest plně k dispozici. Objednatel: Stat. město Brno, městská část Nový Lískovec. 4 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

8 mapový podklad: vyznačení zájmového území: Odpovědný řešitel Zpracovatel podkladů Kreslil Schválil Mgr.L.Pivnička Mgr. M.Svatuška RNDr. L. Klímek Objednatel: Statutární město Brno, městská část Nový Lískovec Název zakázky: Datum srpen 2011 Brno Nový Lískovec, Albert - přestavba Číslo zakázky Měřítko Název přílohy: Číslo přílohy 1 Lokalizace zájmového území Číslo výtisku viz. mapa

9

10 Odpovědný řešitel Zpracovatel podkladů Kreslil Schválil Mgr.L.Pivnička Mgr. M.Svatuška J. Dufková RNDr. L. Klímek Objednatel: Statutární město Brno, městská část Nový Lískovec Název zakázky: Datum srpen 2011 Brno Nový Lískovec, Albert - přestavba Číslo zakázky Měřítko Název přílohy: Číslo přílohy 3 Geologická dokumentace průzkumných děl Číslo výtisku

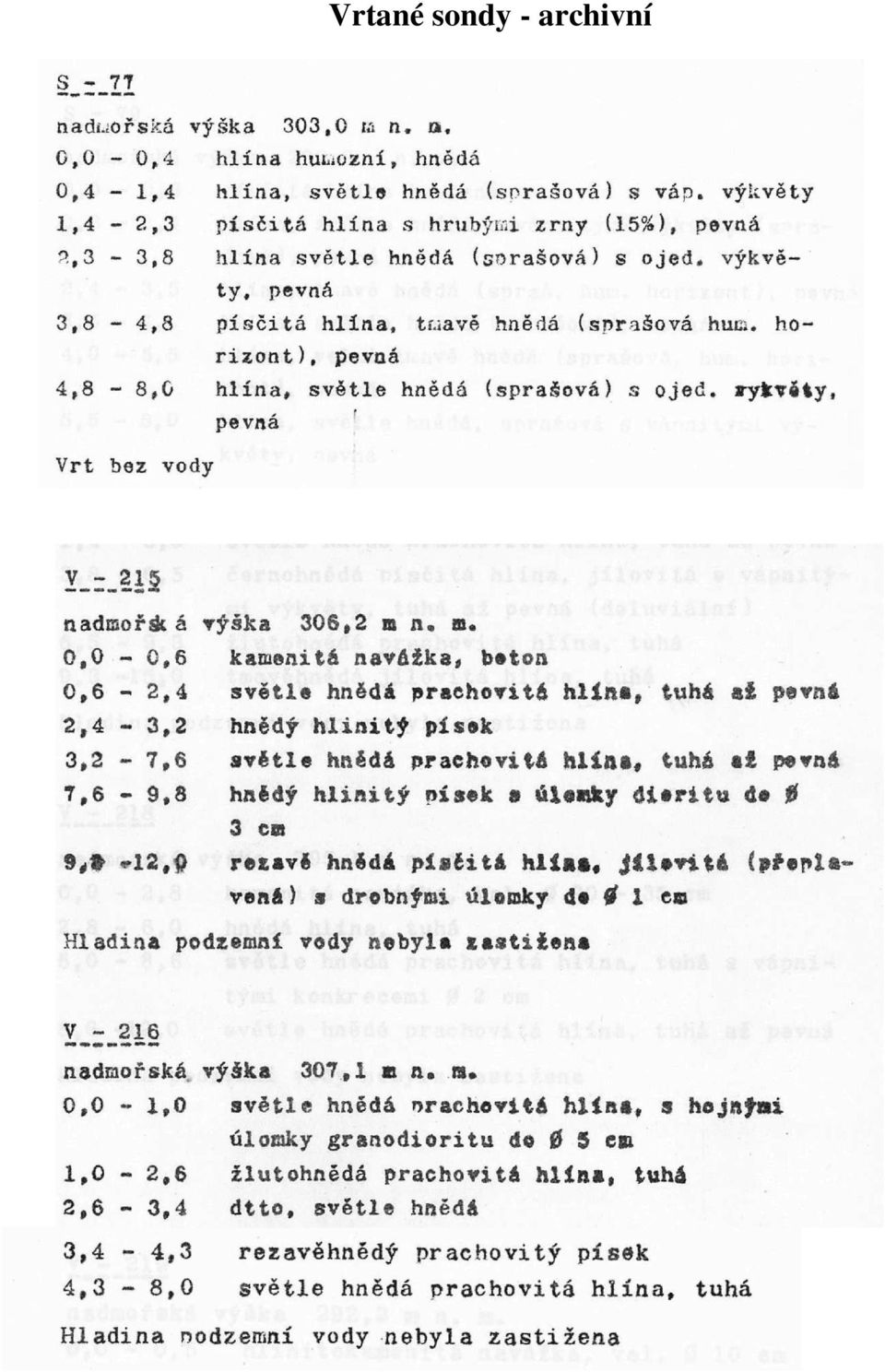

11 Vrtané sondy - archivní

12 SP 1 ZKOUŠKA STATICKÉ PENETRACE - DIAGRAM ODPORU NA HROTU A PLÁŠŤOVÉHO TŘENÍ objednatel : Statutární město Brno, ÚMČ Nový Lískovec datum : název akce : Brno - Nový Lískovec, Albert - přestavba, ig úroveň terénu : 302,5 m n.m. číslo akce : měřítko : 1 : 100 qc - ODPOR NA HROTU ( MPa ) fs - PLÁŠŤOVÉ TŘENÍ ( kpa ) HLOUBKA (m)

13 STATICKÁ PENETRACE SP 1 TABULKA VYPOČTENÝCH HODNOT qc a fs objednatel : Statutární město Brno, ÚMČ Nový Lískovec datum : název akce : Brno - Nový Lískovec, Albert - přestavba, ig úroveň terénu : 302,5 m n.m. číslo akce : hloubka qc - odpor na hrotu fs - plášťové tření poměr fs/qc hloubka qc - odpor na hrotu fs - plášťové tření poměr fs/qc [ m ] [ MPa ] [ kpa ] [ 1 ] [ m ] [ MPa ] [ kpa ] [ 1 ] 0, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

14 GEOtest, a.s. Šmahova 1244/ Brno GEOTECHNICKÉ VYHODNOCENÍ SONDY SP-1 - objednatel : Statutární město Brno, městská část Nový Lískovec - datum : název akce : Brno Nový Lískovec, Albert přestavba, ig - hloubeno : PAGANI - číslo akce : podzemní voda : nezastižena metráž od do interpretovaný geologický profil index konzistence I c ulehlost I D modul přetvárnosti E def totální koheze c u ef.úhel vnitřního tření ϕ ef m 1 1 MPa kpa 0,0-0,6 Navážka písčitá hlína pevná, drobtovitá 1, ,6-1,6 Hlína písčitá, pevná 1,1-10, ,6-3,2 Hlína prachovitá, pevná 1,1-9, ,2-4,4 Hlína jílovitá, tuhá 0,9-5, Hlína prachovitá, pevná, 4,4-9,4 proměnlivá příměs písku Hlína písčitá až písek 9,4-11,8 hlinitý, pevná, zastoupeí složek proměnlivé Písek s příměsí hlíny, 11,8-12,2 kyprý-středně ulehlý 1,1-10, ,1 (0,25) 8, ,35 13,0-26

15 Odpovědný řešitel Zpracovatel podkladů Kreslil Schválil Mgr.L.Pivnička Mgr. M.Svatuška Mgr. M.Svatuška RNDr. L. Klímek Objednatel: Statutární město Brno, městská část Nový Lískovec Název zakázky: Datum srpen 2011 Brno Nový Lískovec, Albert - přestavba Číslo zakázky Měřítko 1 : 500 / 200 Název přílohy: Číslo přílohy 4 Inženýrskogeologické řezy Číslo výtisku

16

17

18

19 Odpovědný řešitel Zpracovatel podkladů Kreslil Schválil Mgr.L.Pivnička Ing.V.Křetínský RNDr. L. Klímek Objednatel: Statutární město Brno, městská část Nový Lískovec Název zakázky: Datum srpen 2011 Brno Nový Lískovec, Albert - přestavba Číslo zakázky Měřítko Název přílohy: Číslo přílohy 5 Laboratorní zkoušky mechaniky zemin (archivní) Číslo výtisku

20

21

22
