AVEVA PLANT E3D. Základní školení Ing. Aleš Drechsler

Transkript

1 Základní školení Ing. Aleš Drechsler

2 Obsah Úvod ADMIN administrace MODEL 3D model EQUI zařízení(čerpadla, výměníky, nádrže) PIPE potrubní trasy STRUCTURES SECTIONS ocelové profily PLATES plechy WALLS&FLOORS stěny a podlahy STAIRS&LADDERS&HANDRAILS schody, žebříky, zábradlí CABLE kabelové lávky HVAC vzduchotechnika DRAW 2D dokumentace Basic Tutor ales.drechsler@cadserve.cz 2

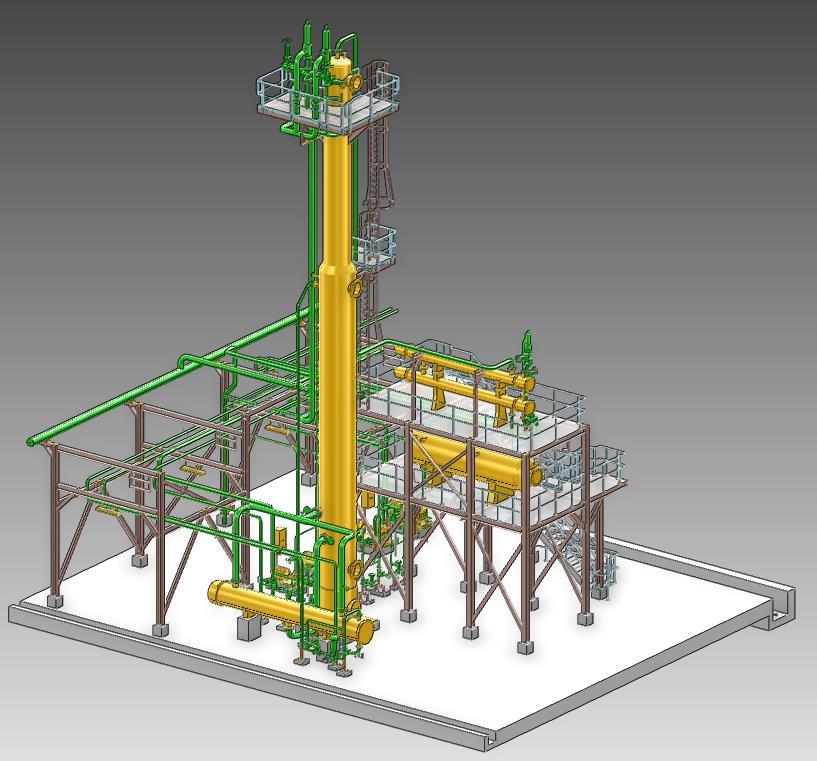

3 Úvod Program semináře Přednáška, základní terminologie Cvičení EQUI, PIPE Cvičení EQUI, PIPE Cvičení PIPE, STRUCTURES Cvičení DRAW Basic Tutor 3

4 Úvod CADCentre, Cambridge UK Tribon, AVEVA Marine AVEVA NET LFM Bocad Schneider Electric Basic Tutor 4

5 Úvod CADCentre VANTAGE PDMS AVEVA PLANT PDMS 12.1SP4.54 AVEVA PLANT PDMS 12.1SP Basic Tutor 5

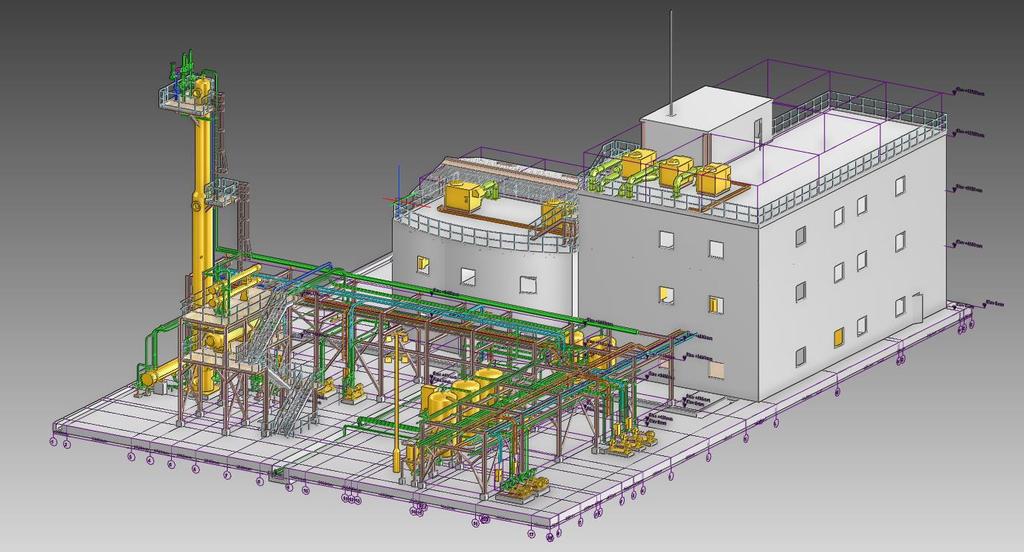

6 Úvod Basic Tutor 6

7 Úvod Basic Tutor 7

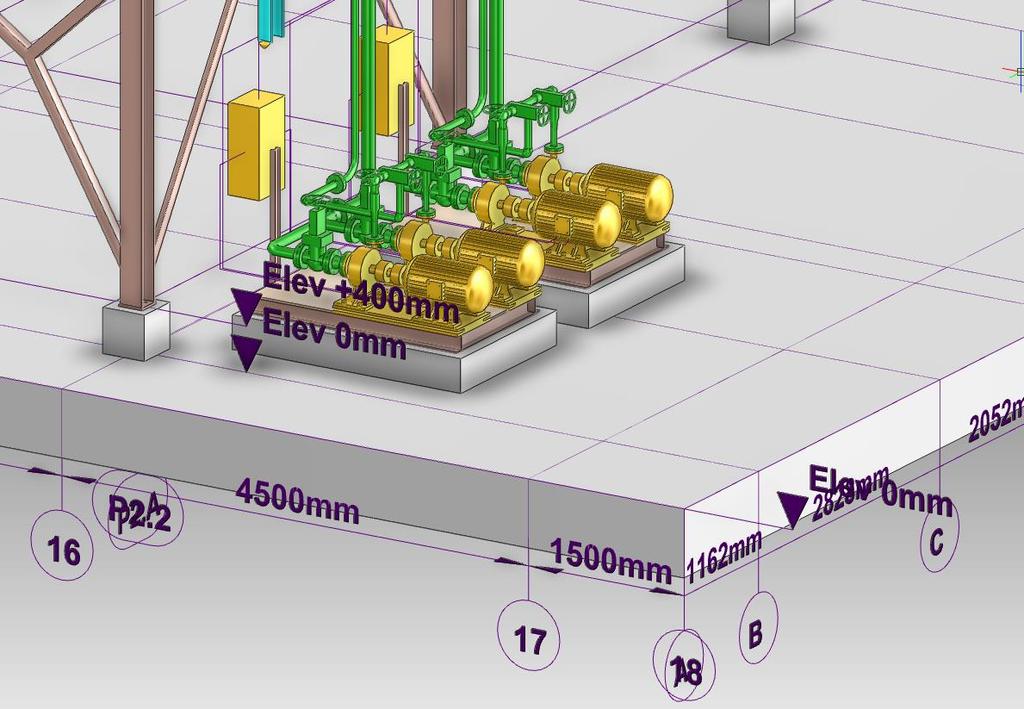

8 Úvod Basic Tutor 8

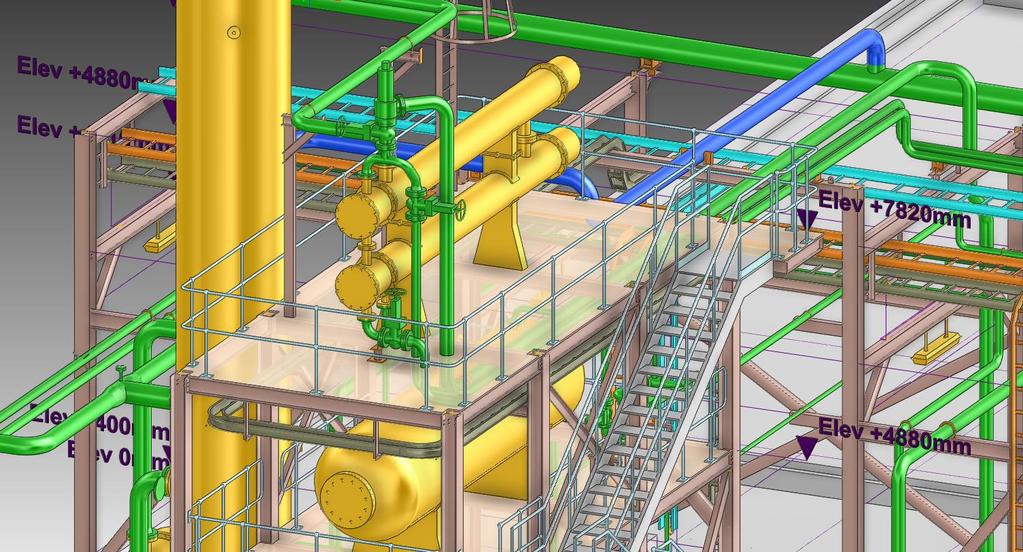

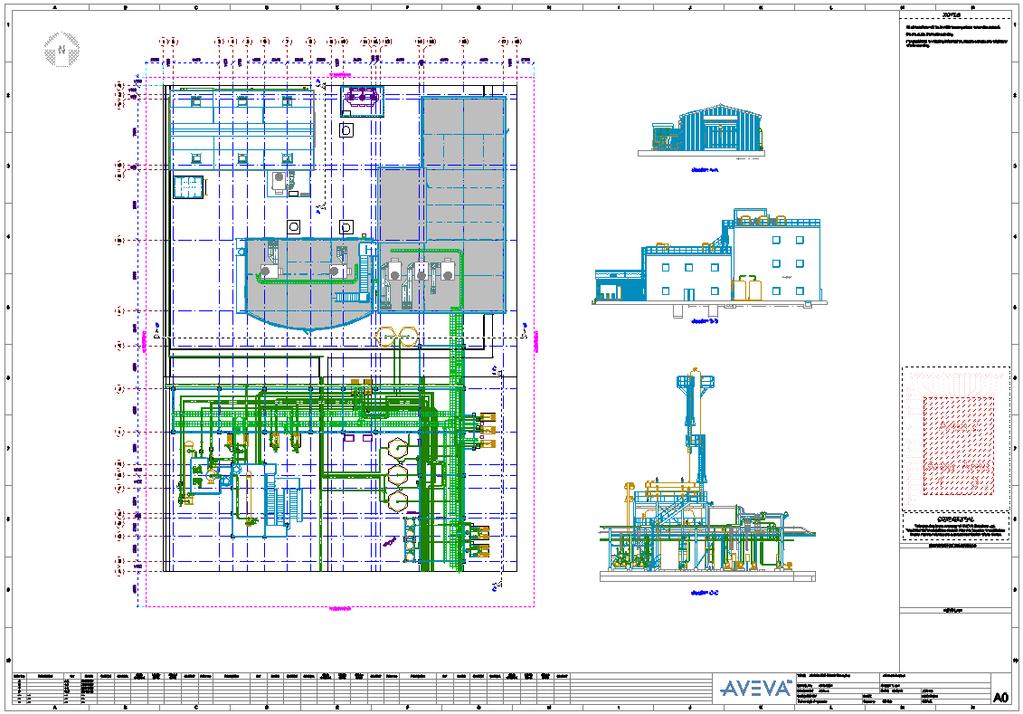

9 Úvod Basic Tutor 9

10 Úvod Basic Tutor 10

11 Úvod Basic Tutor 11

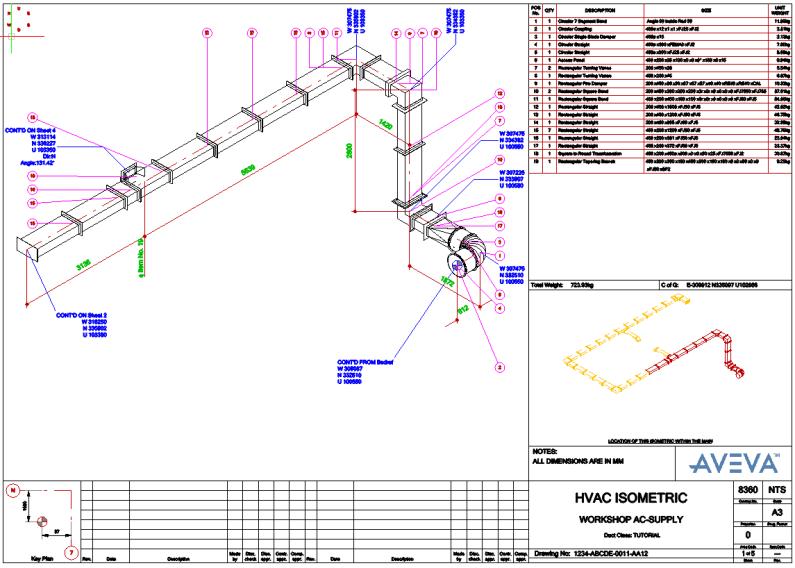

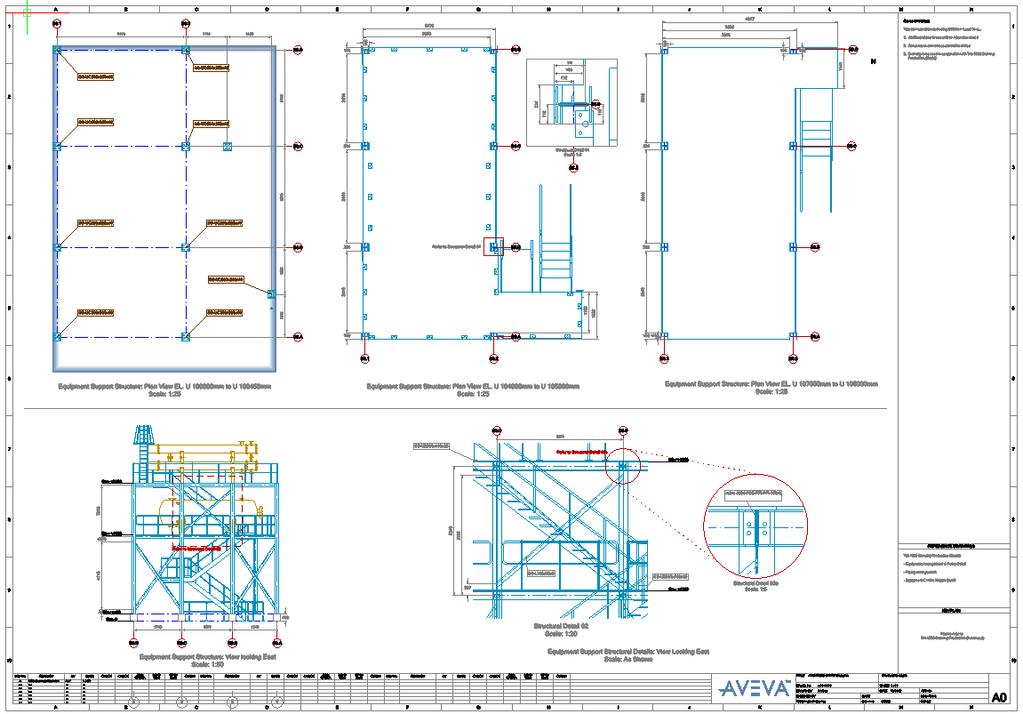

12 Úvod Basic Tutor 12

13 ADMIN Základní informace: Čistě databázový systém Centrální úložiště všech projektových dat Přístup k projektu pro velké množství uživatelů současně Přístup z různých lokalit do centrálního projektu Členění projektu do jednotlivých databází dle logiky technologie Možnost tvorby nadstaveb Umístění: 1. Instalace SW lokálně 2. Projekty lokálně, popř. centrálně 3. Licence lokálně, popř. centrálně 4. Startovací skript lokálně, popř. centrálně Basic Tutor ales.drechsler@cadserve.cz 13

14 ADMIN Databáze dle modulů: ADMIN SYS, GLB, COMMS, MISC PARAGON CATA PROPCON PROP MODEL DESI DRAW PADD Basic Tutor 14

15 ADMIN Number: Name: Description: CSE ZCU, TUTOR Project BASIC TUTOR Project \ZCU\E3D\ \E3DPROJECT\ZCU\CSE \ZCU...\zcu000\...\zcudflts\...\zcudia\...\zcudwg\...\zcugcd\...\zcuinfo\...\zcuiso\...\zcumac\...\zcupic\...\zcupsi\...\zcuste\...\zcutpl\ Basic Tutor 15

16 ADMIN Jméno: Login: User Password MDB TEAM MODEL DB file DRAW DB file Jeřábek Matěj jerabekm USERA A /ALLDBS TUTORA MODELA zcu77101_0001 DRAWA zcu77201_0001 Kazda Jakub jakkazda USERB B /ALLDBS TUTORB MODELB zcu77102_0001 DRAWB zcu77202_0001 Kosiak Pavlo kosiak USERC C /ALLDBS TUTORC MODELC zcu77103_0001 DRAWC zcu77203_0001 Narovec Jan nary94 USERD D /ALLDBS TUTORD MODELD zcu77104_0001 DRAWD zcu77204_0001 Polanecká Šárka sarka USERE E /ALLDBS TUTORE MODELE zcu77105_0001 DRAWE zcu77205_0001 Vašíčková Kateřina kvasicko USERF F /ALLDBS TUTORF MODELF zcu77106_0001 DRAWF zcu77206_0001 Voráček Lukáš voracekl USERG G /ALLDBS TUTORG MODELG zcu77107_0001 DRAWG zcu77207_ \e3dproject\zcu\cse \zcu\zcu000\cse _ info Basic Tutor ales.drechsler@cadserve.cz 16

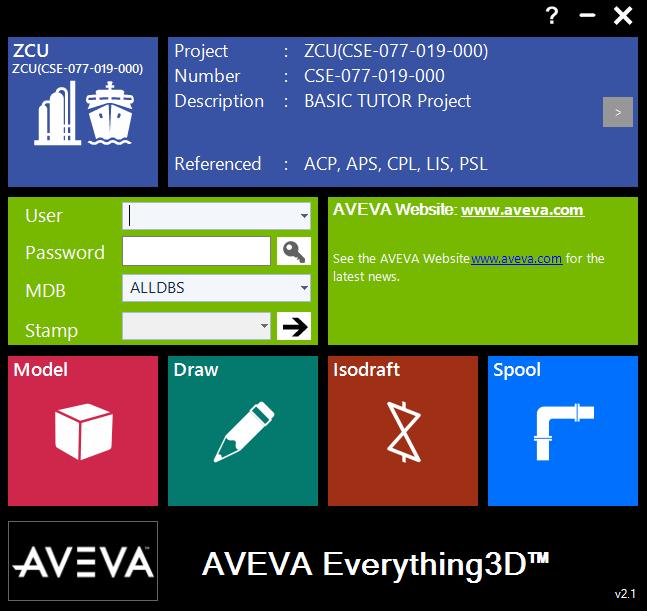

17 ADMIN Basic Tutor 17

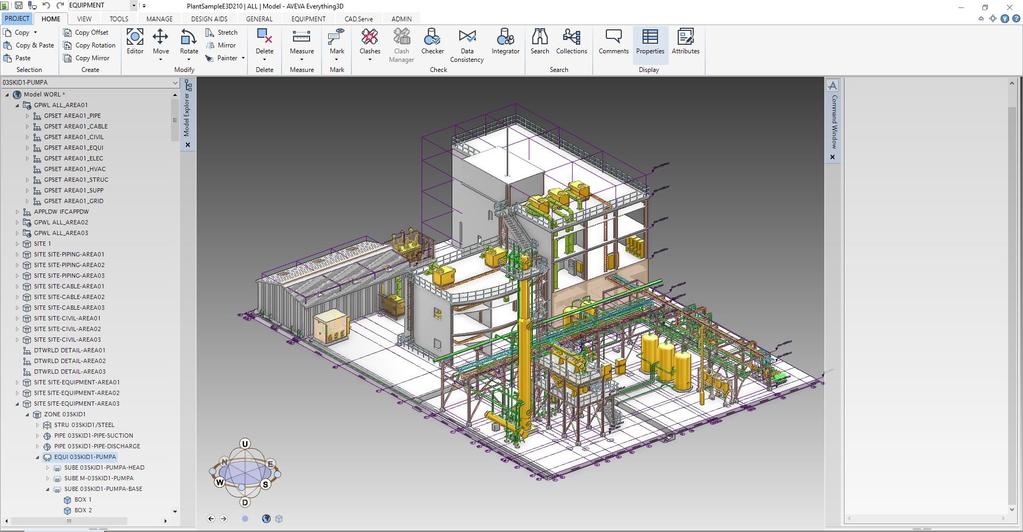

18 MODEL Basic Tutor 18

19 MODEL, EQUI Basic Tutor 19

20 MODEL, EQUI World /*, ORI Y is N and Z is U, POS E0 N0 U0 jedinečnost VŠECH elementů zaručena referenčním číslem (=123/12345). Jména musí být UNIKÁTNÍ většina elementů má ori/pos. hierarchie elementů v přislušných DB mají svoji ori/pos vztaženou k vlastníkovi elementy mají vždy určitý typ, který se nechá vložit jen pod vlastníka určitého typu práce pomocí grafických oken a menu, jednotlivých modulů drawlist. do grafických oken můžeme přidávat celou hierarchii (projekt) NEDOPORUČUJI, nebo jen určité elementy posun a umístění elementů AT umístění na určitou pozici E N U BY posun o určitý krok ve směrech E N U MOVE posunutí určitým směrem(e, N, U, E45U, atd.) rotace elementu atributy a jejich typy NAME, ORI, POS, SPREF, DESP, LOCK, atd. LEVEL 0 10, OBSTRU 0/1/2 REPResentation, HOLES ON/OFF, PPOINTS ON/OFF, INSUlation ON/OFF LEVEL zobrazeni pro urcite hladiny CLASH CHECK kontrola kolizí on-line/ na požádání Basic Tutor ales.drechsler@cadserve.cz 20

21 MODEL, EQUI BOX NEGATIVE /* SITE ZONE EQUI SUBE CYLI NEGATIVE. NEGATIVE NOZZ EQUI NAME dle podkladu ORI a POS dle potřeby, ale VZDY na logické místo existujicí části celého EQUI pumpy, nádrže, filtry atd doporučuji využít i DESC, FUNC SUBE NAME jako rozšíření jména EQUI, např. /NOZZ, /FRAME, /VESSEL atd. ORI a POS viz EQUI možnost rozložit 3D-elementy do logických podskupin 3-D elementy-solid(box, CYLI, EXTRU, NOZZ, atd.) NAME nepojmenované ORI a POS dle potřeby. PPOINTy pro každou vnější plochu, vektor, tzn. POS, DIR (vždy VEN z elementu) NOZZ. zvlastní typ SPREF, CATREF, viz dále 3-D elementy-negative(nbox, NCYLI, atd.) NAME nepojmenované ORI a POS dle potřeby. PPOINTs pro každou vnějši plochu, vektor, tzn. POS, DIR (vždy DO elementu) tvorba otvoru do 3D-SOLID-elementu. Basic Tutor ales.drechsler@cadserve.cz 21

22 MODEL, EQUI DESIGN SITE ZONE EQUI /* SPECON SPWL SPEC SELE PARAGON CATA SECT PTSE PARAGON/SPECON SPCO Element ve SPECifikaci, ktery uživatel zvolí pomocí rozhraní v DESIGNu CATREF odkaz na SCOM v CATAlogu, který definuje tvůrce CATAlogu SCOM Element v CATAlogu GMREF odkaz na 3D-geometrii prvku-gmse PTREF odkaz na definici PPOINTu-PTSE GMSE SUBE NOZZ SPCO SCOM NOZZ NAME, vetšinou jméno EQUI/index (dle podkladu) ORI a POS dle potřeby Typ a velikost vybíráme ze SPECifikace. Výběr uložen pod referenčním atributem SPREF/CATREF geometrii nelze měnit, je vytvořena v GMSE pokud GMSE dovolí, můžeme pomocí parametru na NOZZ měnit např. délku. CREF odkaz na připojené potrubí(bran) PPOINT P1 je vždy připojným bodem k potrubí q P0, q P1conn, q P1bore P1conn připojovací typ (FBN, BWD atd.) P1bore DN průměr spojení Basic Tutor ales.drechsler@cadserve.cz 22

23 MODEL, EQUI /* DESIGN SITE ZONE EQUI SUBE EXTRU REVO EXTRU NAME unset ORI a POS dle potřeby tvorba plošných tvarů určité výšky HEI. Tvar zadán pomocí bodů VERT HEI výška LOOP hierarchická skupina pro body VERT, nemá POS ani ORI VERT bod ma POS a ORI REVOLUTION NAME unset ORI a POS dle potřeby tvorba rotačních tvarů. Tvar zadán pomocí bodů VERT ANGL úhel rotace LOOP hierarchická skupina pro body VERT, nemá POS ani ORI VERT bod má POS a ORI LOOP NEGATIVE LOOP NEGATIVE VERT VERT Basic Tutor ales.drechsler@cadserve.cz 23

24 MODEL, EQUI /* DESIGN SITE SPECON SPWL TPWL ZONE SPEC SELE TMPL EQUI SPCO TMAR TMPL/standartní zařízení NAME dle podkladu ORI a POS dle potřeby, preddefinované EQUI uloženy v knihovně TMPL a uživatel je vybírá pomocí rozhraní v DESIGNu ze SPECifikace vybraný EQUI se automaticky nakopíruje pod CE-ZONU do určené pozice všechny elementy si zachovávají vazbu na original, proto NEDOPORUČUJI mazání a doplnování úpravy a tvorba CELÉHO EQUI přes DESIGN PARAMETRY na úrovni EQUI pumpy, nádrze, filtry atd doporučuji využít i DESC, FUNC Basic Tutor ales.drechsler@cadserve.cz 24

25 MODEL, PIPE Basic Tutor 25

26 MODEL, PIPE DESIGN SITE ZONE /* SPECON SPWL SPEC PARAGON CATA SECT PARAGON/SPECON SPCO Element ve SPECifikaci, ktery uživatel zvolí pomocí rozhraní v DESIGNu CATREF odkaz na SCOM v CATAlogu, ktery definuje tvůrce CATAlogu SCOM Element v CATAlogu GMREF odkaz na 3D-geometrii prvku-gmse PTREF odkaz na definici PPOINTu-PTSE PIPE SELE PTSE GMSE BRAN BRAN MEM SPCO SCOM PIPE BRAN NAME, (dle podkladu/schématu, pipelistu) ORI a POS nemá PSPEC přednastavená potrubní třída, odkaz na element SPEC NAME většinou jen PIPE/index ORI a POS ma HEAD a TAIL (viz dále) PSPEC přednastavená potrubní třída, odkaz na element SPEC HSTUBE nastavení vstupního typu TUBI, odkaz na SPCO BRAN MEM(ELBO, BEND, TEE, REDU, VALV, atd.) NAME, většinou bez jména (dle podkladu/schématu, pipelistu) ORI a POS SPREF odkaz na element SPCO ISPEC odkaz na izolaci ve SPEC pro izolace LSTUBE nastavení výstupniho typu TUBI, odkaz na SPCO Basic Tutor ales.drechsler@cadserve.cz 26

27 MODEL, PIPE Basic Tutor 27

28 MODEL, PIPE Basic Tutor 28

29 MODEL, STRUCTURES-SECTIONS Basic Tutor 29

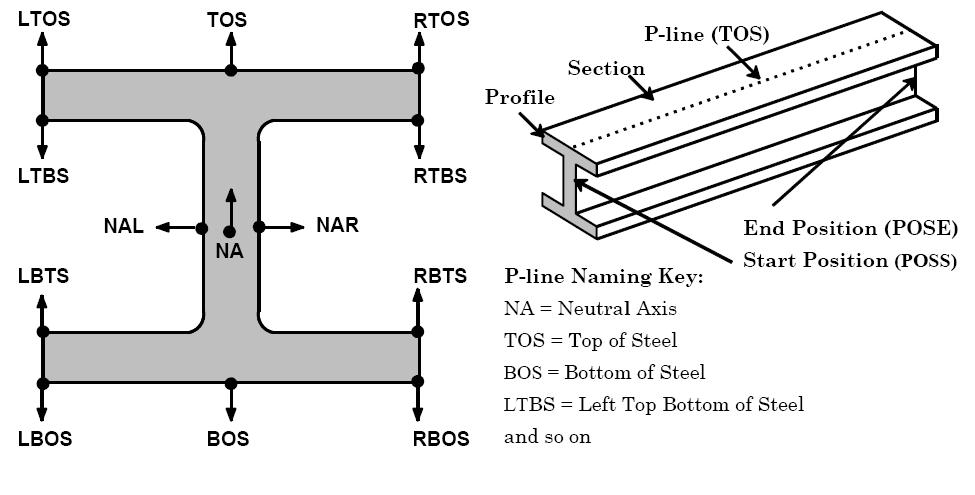

30 MODEL, STRUCTURES-SECTIONS SCTN FITT DESIGN SITE ZONE STRU FRMW SBFR /* SNOD SJOI PNOD PJOI SPEC SELE SPCO GENSEC SPINE SPECON SPWL PARAGON CATA STCA POINSP CURVE SPRF GMSS PTSS SCTN NAME většinou bez jména ORI, BANGLE SPREF odkaz na element SPCO ISPEC, odkaz na izolaci MATREF, odkaz na materiál JUSLIN, kod PLINE odpovídající ose START-END JLIN, kod PLINE pro určení průsečíku spojení dvou SCTN MEMLIN, kod PLINE pro zobrazení osy v DRAFTu START POSS, DRNS, JOISTART END POSE, DRNE, JOIEND FUNC, DESC, PURP GENSEC NAME většinou bez jména ORI, BANGLE POS SPREF odkaz na element SPCO ISPEC, odkaz na izolaci MATREF, odkaz na material JUSLIN, kod PLINE odpovídající ose START-END JLNSTART/JLNEND, kod PLINE pro určení průsečíku spojení dvou SCTN MEMLIN, kod PLINE pro zobrazení osy v DRAFTu FUNC, DESC, PURP SPINE POINSP POS CURVE POS ZDIR RADIUS Basic Tutor ales.drechsler@cadserve.cz 30

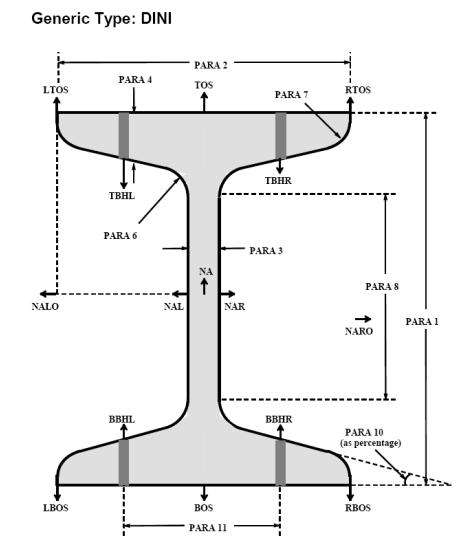

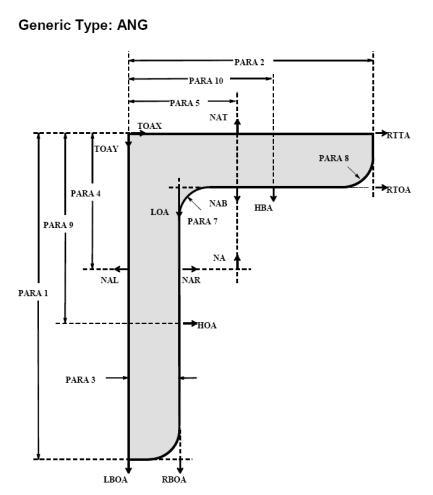

31 MODEL, STRUCTURES-SECTIONS Basic Tutor 31

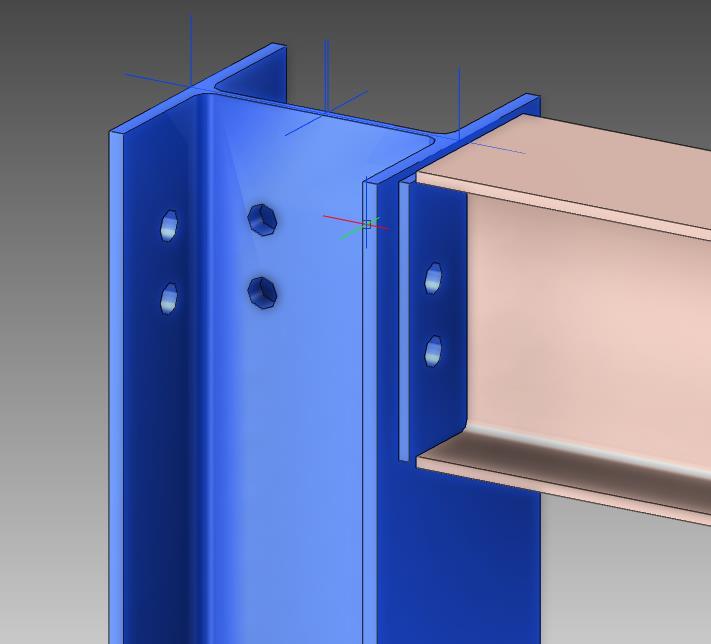

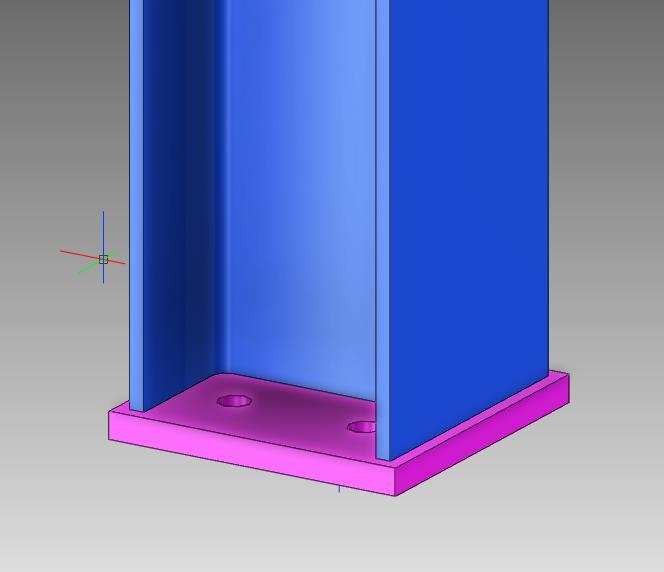

32 MODEL, STRUCTURES-SECTIONS Basic Tutor 32

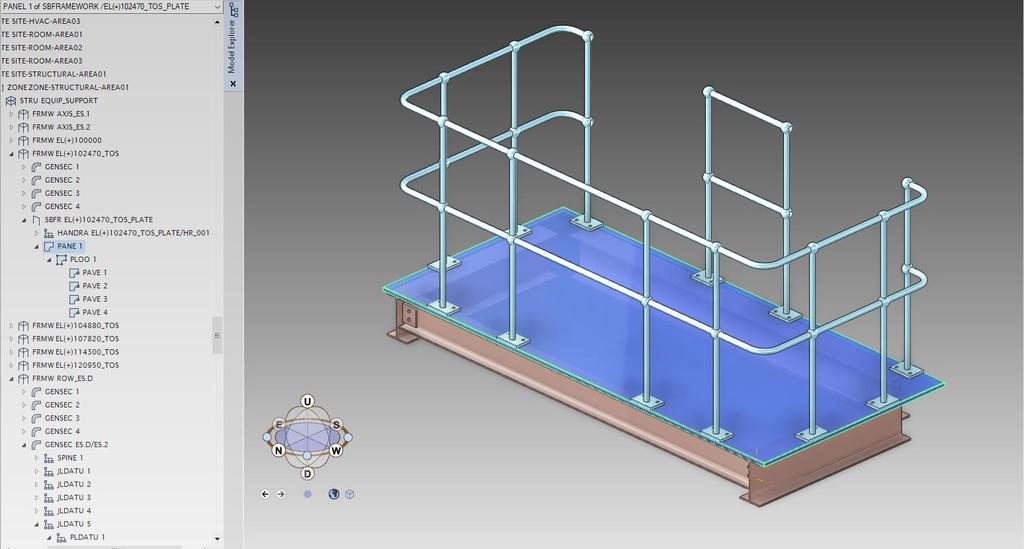

33 MODEL, STRUCTURES-PLATES Basic Tutor 33

34 MODEL, STRUCTURES-PLATES /* DESIGN SITE ZONE STRU FRMW SBFR PANE PLOO PAVE SPEC SELE SPCO NEGATIVE SPECON SPWL PARAGON CATA STCA NGMS SFIT PFIT GMSE PTSE PARAGON/SPECON SPCO Element ve SPECifikaci, který uživatel zvolí pomocí rozhraní v MODELu CATREF odkaz na SCOM v CATAlogu, který definuje tvurce CATAlogu SFIT Element v CATAlogu GMREF odkaz na 3D-geometrii prvku-gmse NGMREF odkaz na negativni 3D-geometrii vlastníka PFIT PTREF odkaz na definici PPOINTu-PTSE FRMW SBFR PANE PLOO PAVE PFIT NAME dle podkladu ORI a POS NEMA jen hierarchická skupina pro tvorbu CIV, ARCH, ocel. komponentu viz FRMW NAME nepojmenované ORI a POS dle potřeby. obdoba EXTRU pod FRMW viz FRMW/SBFR NAME nepojmenované ORI a POS dle potřeby. body, ktere definují tvar roviny PANElu VŽDY MUSÍ MÍT SPRÁVNOU GEOMETRICKOU/HIERACHICKOU POSLOUPNOST ORI a POS PPOINTy definovány v PTSE(CATA) SPREF odkaz na element SPCO Basic Tutor ales.drechsler@cadserve.cz 34

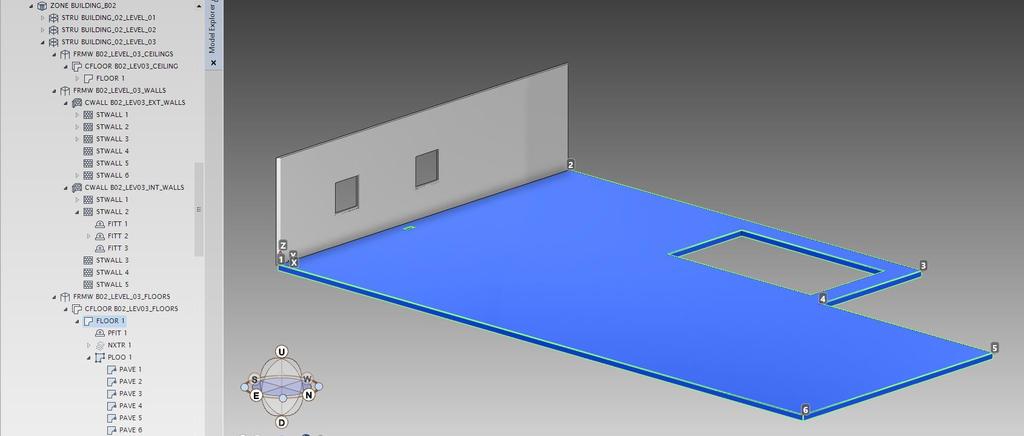

35 MODEL, STRUCTURES-WALLS&FLOORS Basic Tutor 35

36 MODEL, STRUCTURES-WALLS&FLOORS DESIGN SITE ZONE /* SPEC SELE SPECON SPWL PARAGON CATA STCA CFLOOR/CWALL/CSCREE STWALL WALL GWALL FLOOR SCREED FITT viz. SBFR pod SECTIONS viz SCTN pod SECTIONS viz GENSEC pod SECTIONS viz PANE pod PLATES viz PANE pod PLATES viz PANE pod PLATES viz FITT pod SECTIONS např, dveře, okna, otvory ve stěnách STRU GMSS FRMW PTSS CWALL SPCO SPRF STWALL PNOD WALL GWALL SCREED PJOI SPINE FITT SNOD POINSP PLOO PLOO SJOI CURVE PAVE PAVE Basic Tutor 36

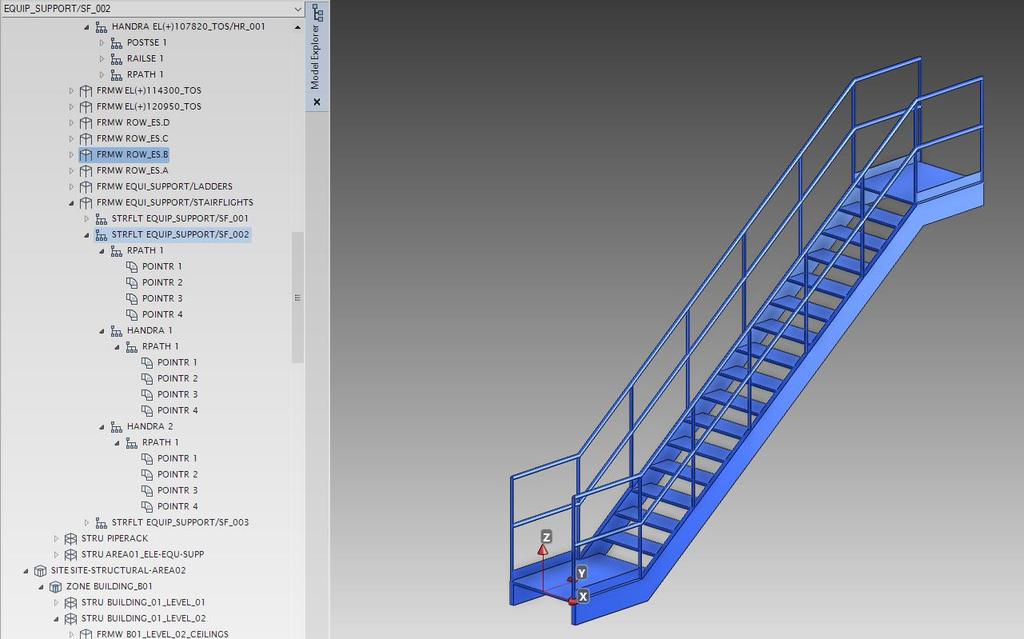

37 MODEL, STRUCTURES- STAIRS&LADDERS&HANDRAILS Basic Tutor 37

38 MODEL, STRUCTURES- STAIRS&LADDERS&HANDRAILS Basic Tutor 38

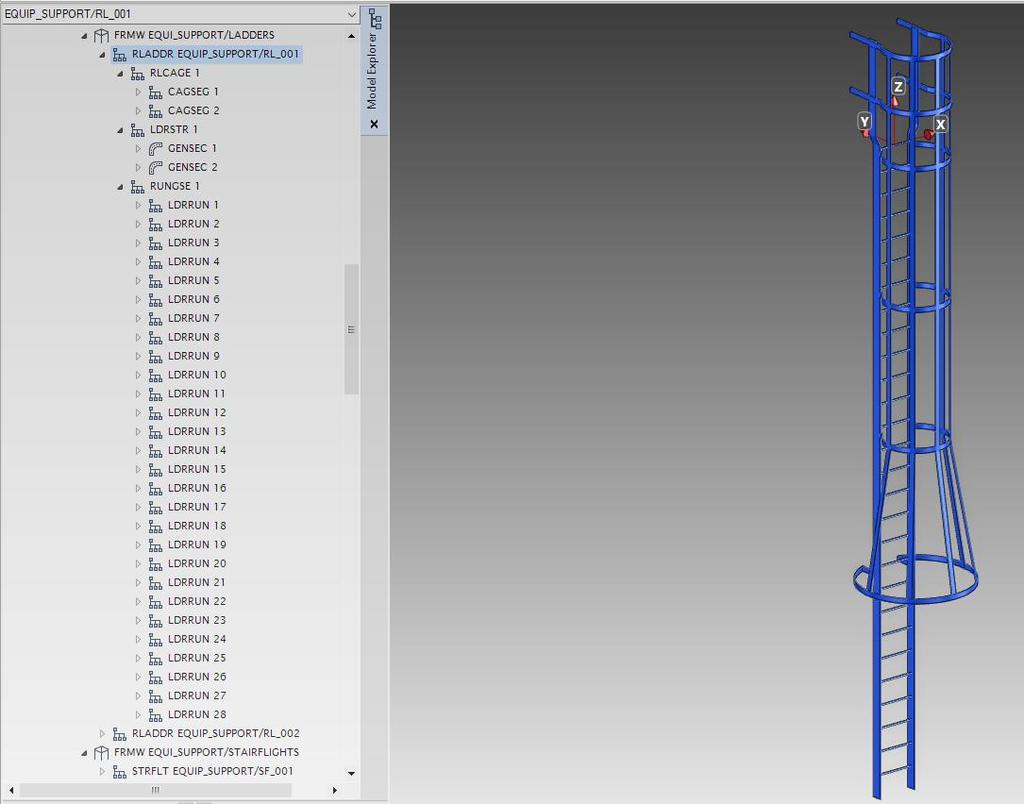

39 MODEL, STRUCTURES- STAIRS&LADDERS&HANDRAILS Basic Tutor 39

40 MODEL, CABLE Basic Tutor 40

41 MODEL, HVAC Basic Tutor 41

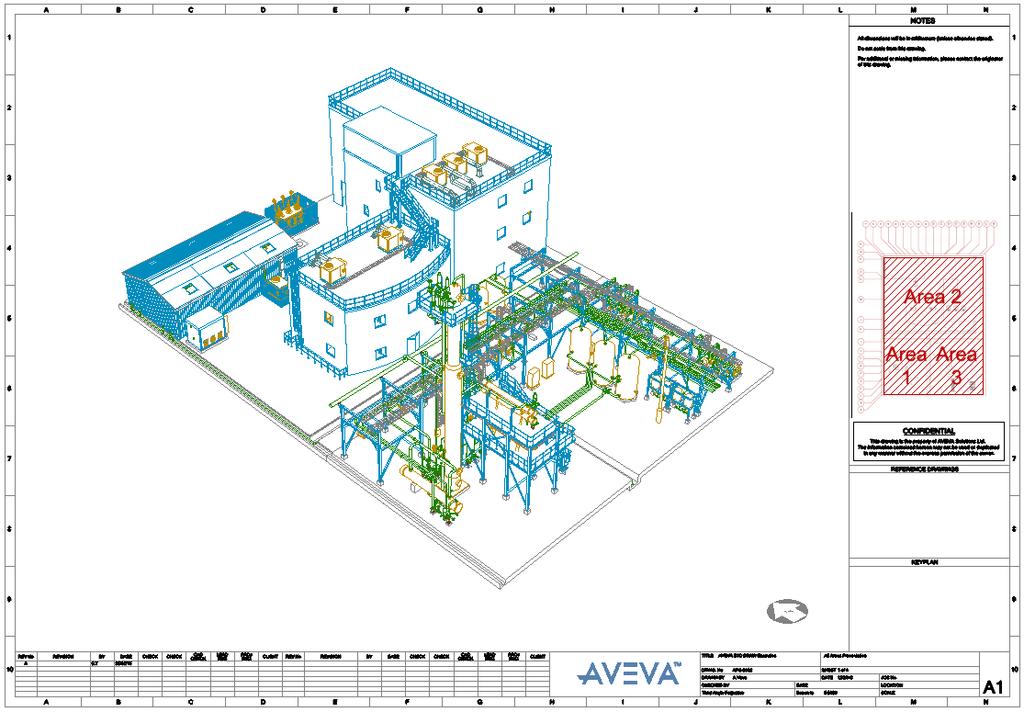

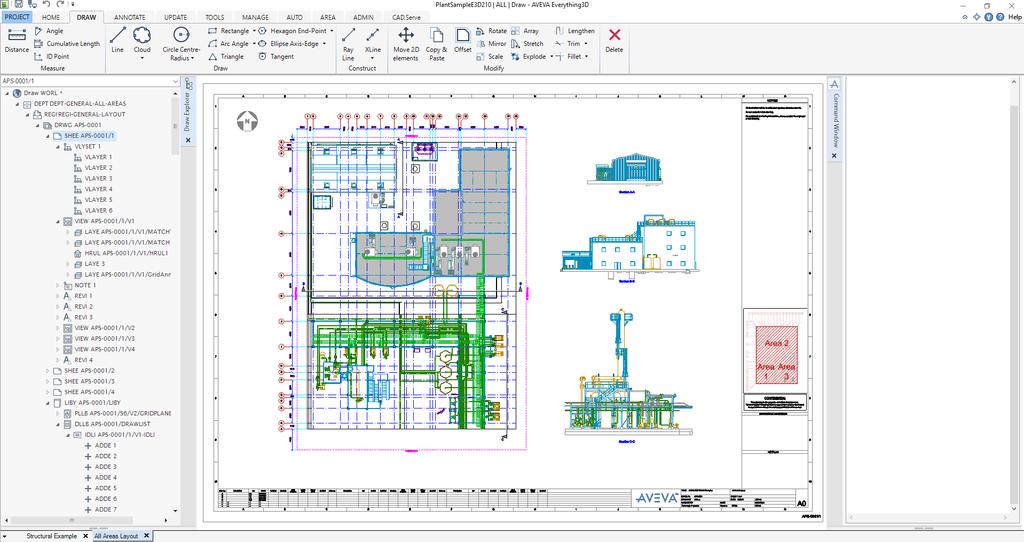

42 DRAW Basic Tutor 42

43 Děkuji za pozornost
