Laundry Center. Rádiové frekvenční propojení mezi pračkou a sušičkou

Rozměr: px

Začít zobrazení ze stránky:

Download "Laundry Center. Rádiové frekvenční propojení mezi pračkou a sušičkou"

Věra Bednářová
před 7 lety
Počet zobrazení:

1 Laundry Center Rádiové frekvenční propojení mezi pračkou a sušičkou

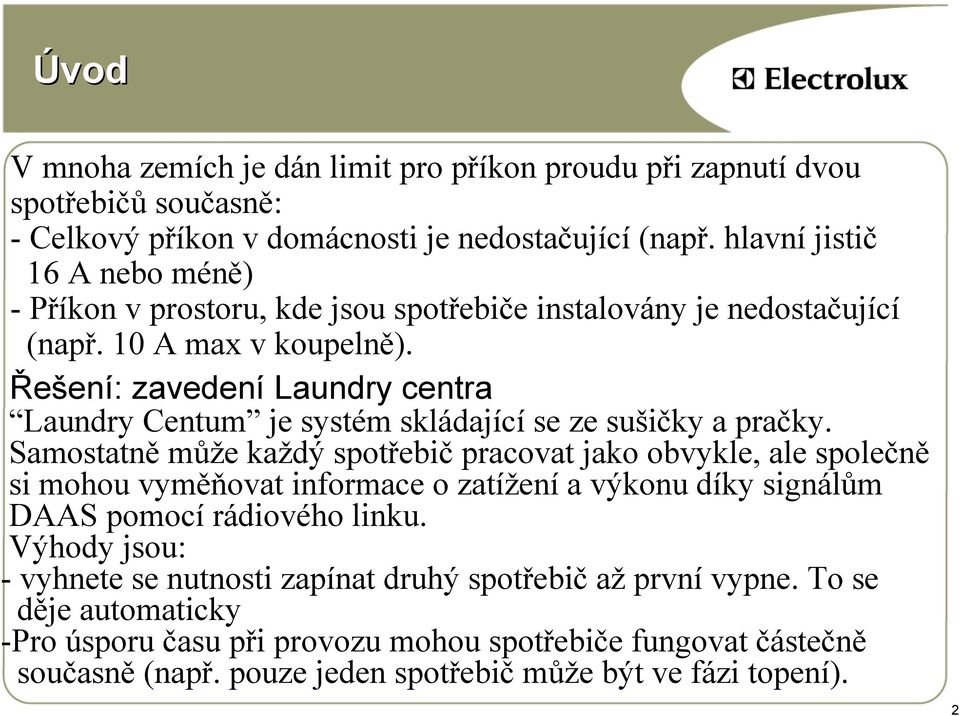

2 Úvod V mnoha zemích je dán limit pro příkon proudu při zapnutí dvou spotřebičů současně: - Celkový příkon v domácnosti je nedostačující (např. hlavní jistič 16 A nebo méně) -Příkon v prostoru, kde jsou spotřebiče instalovány je nedostačující (např. 10 A max v koupelně). Řešení: zavedení Laundry centra Laundry Centum je systém skládající se ze sušičky a pračky. Samostatně může každý spotřebič pracovat jako obvykle, ale společně si mohou vyměňovat informace o zatížení a výkonu díky signálům DAAS pomocí rádiového linku. Výhody jsou: - vyhnete se nutnosti zapínat druhý spotřebič až první vypne. To se děje automaticky -Pro úsporu času při provozu mohou spotřebiče fungovat částečně současně (např. pouze jeden spotřebič může být ve fázi topení). 2

Řešení: zavedení Laundry centra Laundry Centum je systém skládající se ze sušičky a pračky.

3 Výhody: - automatický start sušičky - správný program sušení je zvolen automaticky - úspora času - žádné fyzické propojení spotřebičů - bezdrátové - stejné názvy programů 3

4 Rádiový frekvenční modul Komunikace je zajišťována pomocí rádiového frekvenčního modulu (RFM), který je připojen na port DAAS na hlavní elektronice obou spotřebičů. Frekvence je MHz. V souladu s předpisy EU může být spojení vždy jen několik vteřin/min: to zapříčiňuje viditelné zpoždění. Takže je nutno počkat vteřin maximálně, než se provede váš příkaz. Rozměry: cca 5x5cm 4

V souladu s předpisy EU může být spojení vždy jen několik vteřin/min: to zapříčiňuje viditelné

5 Instalace Po instalaci pracuje tento modul jako most. Přijímá zprávy z DAAS, převádí je do formátu vhodného k bezdrátovému přenosu a odešle je do druhého modulu. Tímto způsobem přístroj komunikuje stejně, jako kdyby byl propojen kabelem. Sériové propojení Sériové propojení Hlavní elektronika Rádiový modul Rádiový modul Hlavní elektronika Sušička Pračka 5

6 Rádiový frekvenční modul Moduly pro pračku i pro sušičku jsou stejné 6

7 Spotřebiče Projekt LC (Laundry centrum) bude zaveden na EWM3000New a EDR2000 Evo, oba s LCD displejem. Jsou vybaveny panelem se speciálním žlutým symbolem: Nastavení programů sušičky LC se liší od klasické sušičky: na voliči jsou programy rozdělené dle tkanin, stupeň usušení se volí prvním tlačítkem ( Wet - Vlhkost ). 7

Jsou vybaveny panelem se speciálním žlutým symbolem: Nastavení programů sušičky

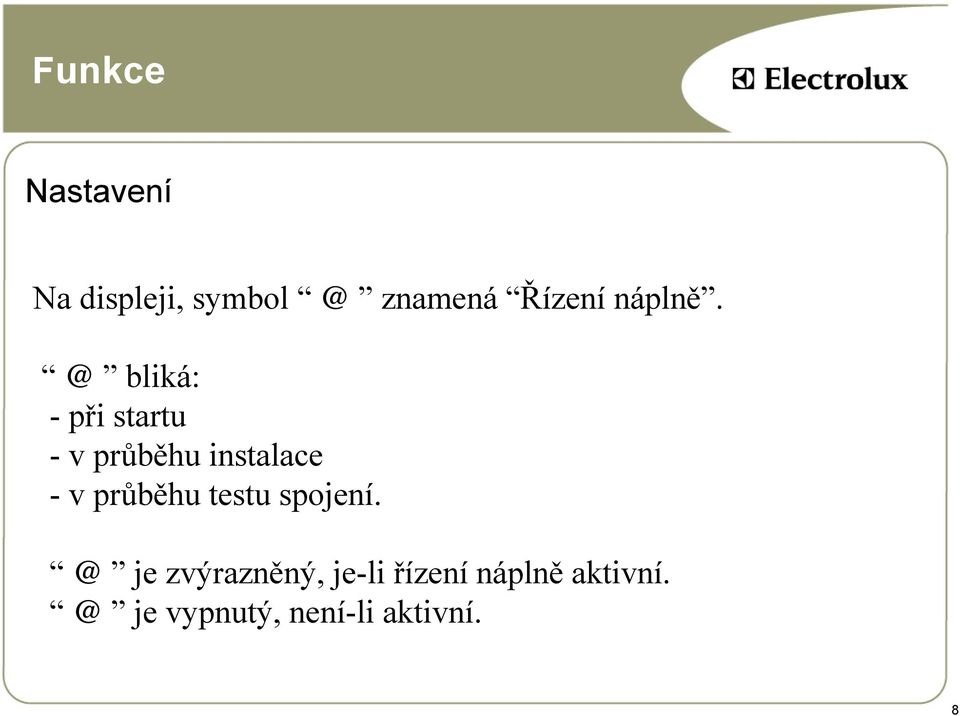

8 Funkce Nastavení Na displeji, znamená Řízení bliká: -při startu -v průběhu instalace -v průběhu testu je zvýrazněný, je-li řízení náplně je vypnutý, není-li aktivní. 8

9 Funkce Řízení náplně Hlavním účelem systému Laundry centrum je omezit příkon proudu. Řízení náplně je synchronizace spotřebičů. Nejvyšší požadavek na příkon je v průběhu ohřevu(propračku i pro sušičku) a při odstředění (pouze pračka). Systém zabrání překrývání těchto fází pozastavením jednoho nebo druhého spotřebiče(pračka i sušička obě ve fázi ohřevu), nebo snížením příkonu potřebného při sušení (sušička má dvě samostatná tělesa: 1400W W). Následující stránky zobrazují některé možné varianty spínání. 9

Systém zabrání překrývání těchto fází pozastavením jednoho nebo druhého spotřebiče(pračka i sušička obě ve fázi ohřevu), nebo

10 Funkce Příklad (1): Nejdříve spuštěna pračka a pak sušička Pračka Start Praní /Máchání /Ždímání--- Konec Sušička Start <LC pauza>sušení----/ochlazení----- Konec Sušička čeká na konec fáze praní, aby začala se svou funkcí. Když je sušička ve fázi sušení a topí, zatímco pračka odstřeďuje: - je-li to meziždímání, sušička přepne na menší výkon (1000W). - je-li to konečné ždímání, sušička odpojí větší těleso (1400W). To je nejlepší způsob využití Laundry centra ve smyslu úspory času. 10

Když je sušička ve fázi sušení a topí, zatímco pračka odstřeďuje: - je-li to meziždímání, sušička přepne na menší výkon

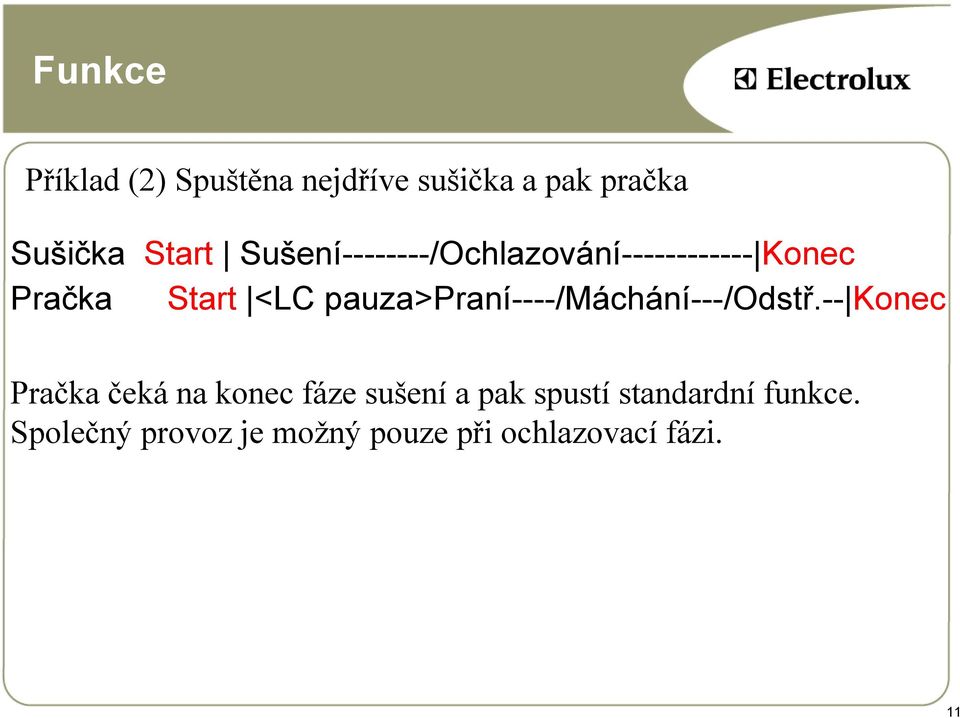

11 Funkce Příklad (2) Spuštěna nejdříve sušička a pak pračka Sušička Start Sušení /Ochlazování Konec Pračka Start <LC pauza>praní----/máchání---/odstř.-- Konec Pračka čeká na konec fáze sušení a pak spustí standardní funkce. Společný provoz je možný pouze při ochlazovací fázi. 11

12 Aktivace a deaktivace funkce Laundry centrum Spuštění / vypnutí funkce Řízení náplně : stisknout společně tlačítka na panelu sušičky, nad žlutým symbolem jako na obrázku. Na displeji se objeví Řízení náplně zapnuto, případně Řízení náplně vypnuto 12

panelu sušičky, nad žlutým symbolem jako na obrázku.

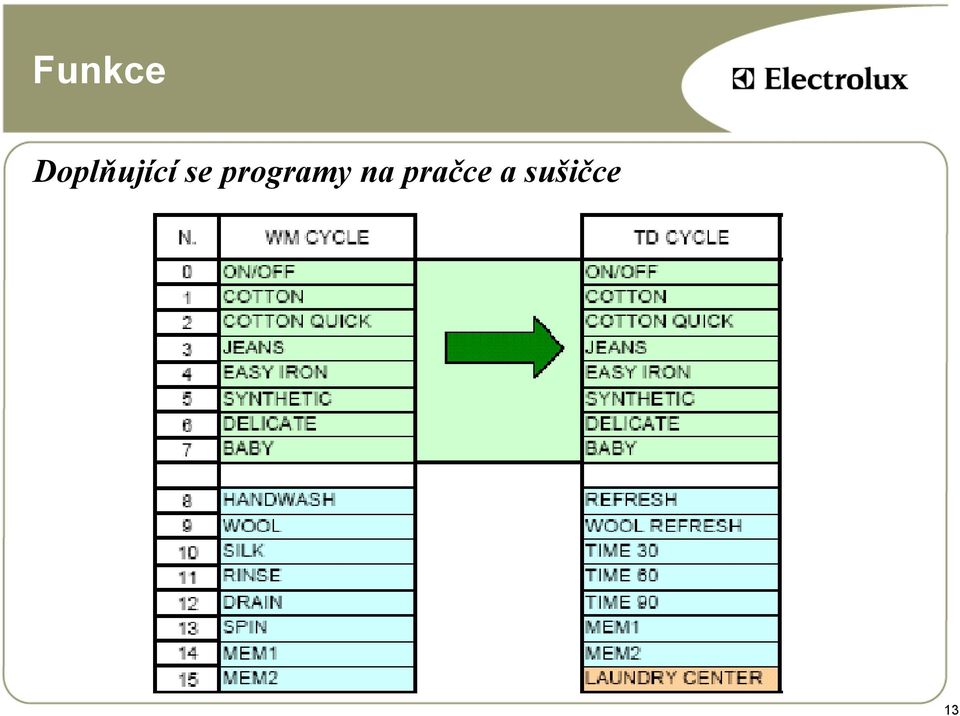

13 Funkce Doplňující se programy na pračce a sušičce 13

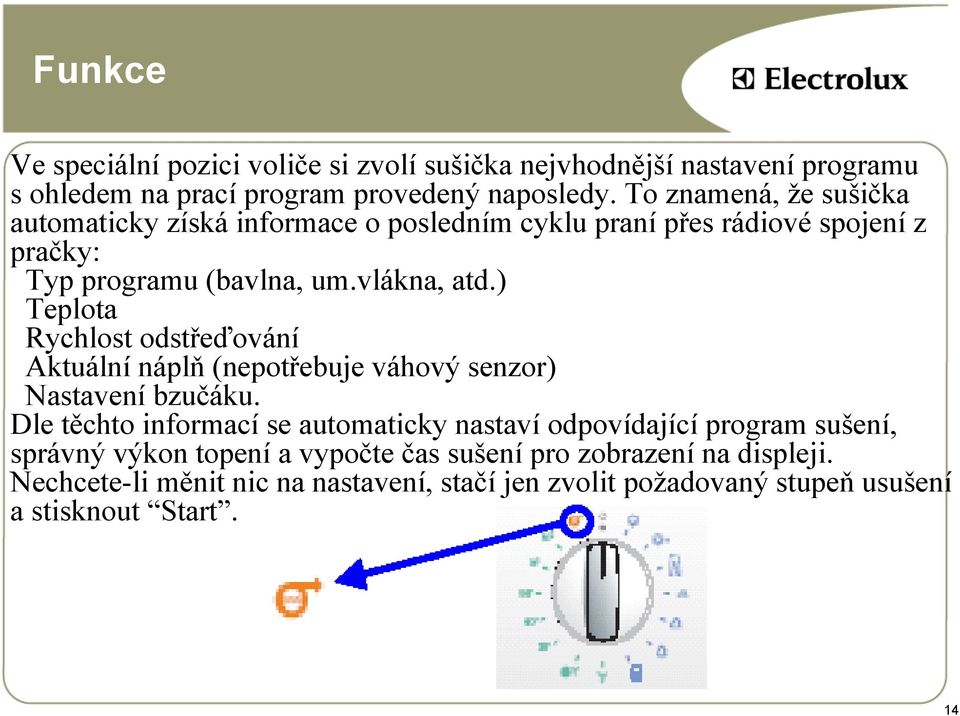

14 Funkce Ve speciální pozici voliče si zvolí sušička nejvhodnější nastavení programu s ohledem na prací program provedený naposledy. To znamená, že sušička automaticky získá informace o posledním cyklu praní přes rádiové spojení z pračky: Typ programu (bavlna, um.vlákna, atd.) Teplota Rychlost odstřeďování Aktuální náplň (nepotřebuje váhový senzor) Nastavení bzučáku. Dle těchto informací se automaticky nastaví odpovídající program sušení, správný výkon topení a vypočte čas sušení pro zobrazení na displeji. Nechcete-li měnit nic na nastavení, stačí jen zvolit požadovaný stupeň usušení a stisknout Start. 14

) Teplota Rychlost odstřeďování Aktuální náplň (nepotřebuje váhový senzor) Nastavení bzučáku.

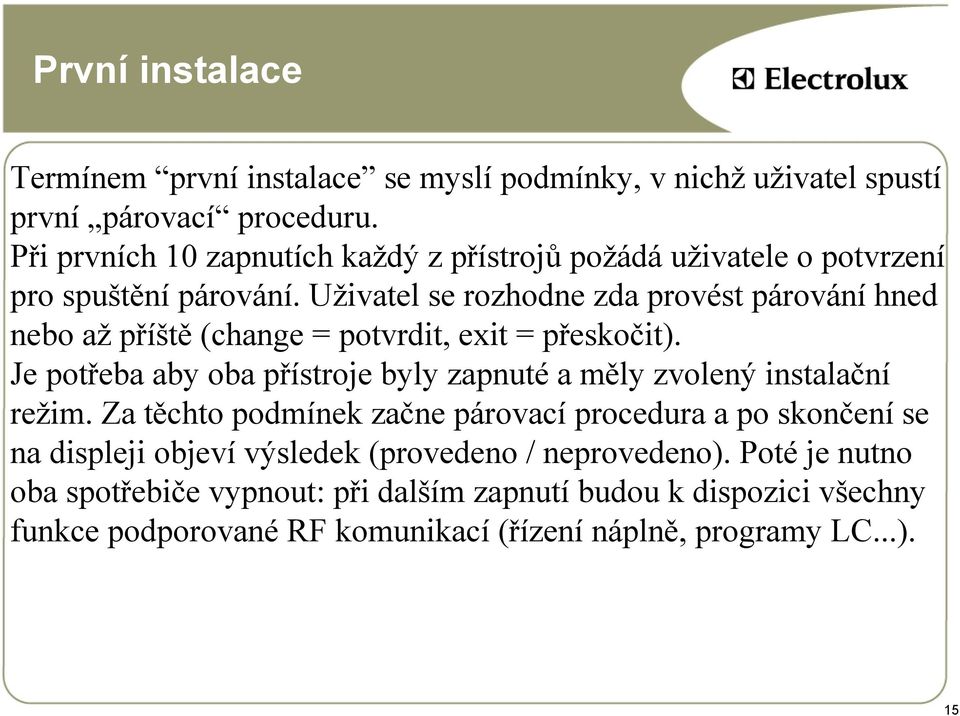

15 První instalace Termínem první instalace se myslí podmínky, v nichž uživatel spustí první párovací proceduru. Při prvních 10 zapnutích každý z přístrojů požádá uživatele o potvrzení pro spuštění párování. Uživatel se rozhodne zda provést párování hned nebo až příště (change = potvrdit, exit = přeskočit). Je potřeba aby oba přístroje byly zapnuté a měly zvolený instalační režim. Za těchto podmínek začne párovací procedura a po skončení se na displeji objeví výsledek (provedeno / neprovedeno). Poté je nutno oba spotřebiče vypnout: při dalším zapnutí budou k dispozici všechny funkce podporované RF komunikací (řízení náplně, programy LC...). 15

Uživatel se rozhodne zda provést párování hned nebo až příště (change = potvrdit, exit = přeskočit).
