Série ESC/ESP-120/240

Transkript

1 108W/216W Nabíječka - spínaný zdroj MEAN WELL Série ESC/ESP-120/240 lastnosti: - Rozsah AC vstupu volitelný přepínačem. - Ochrany: zkrat, přetížení, přepětí, přehřátí, podpětí/přepětí baterie, ochrana polarity (pouze ESC). - Chlazení vzduchem pomocí DC ventilátoru (pouze ESC). - Fixní přepínací frekvence na 25 KHz. - 3 barevné LED indikátory. - 2 roky záruka. Specifikace Model ESC/ESP-120 ESC/ESP-240 ýstup DC napětí Nominální proud Rozsah proudu Nominální energie lnění a šumy (max.)*2 Nastavení rozsahu napětí Tolerance napětí *3 Regulace vedení Regulace zátěže Spuštění, čas náběhu Zpoždění 8A 4A 2A 16A 8A 4A 0~8A 0~4A 0~2A 0~16A 0~8A 0~4A 108W 108W 108W 216W 216W 216W 120mp-p 150mp-p 400mp-p 120mp-p 150mp-p 400mp-p 12~15 24~30 48~56 12~15 24~30 48~56 ±2.0% ±1.0% ±1.0% ±2.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±1.0% ±0.5% ±0.5% ±2.0% ±1.0% ±0.5% ±2.0% ±1.0% ±0.5% 200ms, 100ms při plné zátěži 36ms při plné zátěži 200ms, 100ms při plné zátěži 30ms při plné zátěži

2 stup Rozsah napětí Rozsah frekvence Účinnost AC proud Nárazový proud Únik proudu 88~132 AC/176~264 AC volitelné přepínačem 249~370 DC 47~63 Hz 81% 83% 84% 81% 84% 85% 3A/115 AC 1.5A/230 AC 4.5A/115 AC 2.5A/230 AC Studený start 40A <3.5mA / 240 AC Ochrana Přetížení 105~135% výstupní nominální energie Funkce Prostředí Přepětí 15.5~18.2 Přehřátí Baterie Ovládání ventilátoru Pracovní teplota Pracovní vlhkost Skladovací teplota a vlhkost ibrace Typ ochrany: přeruší proud, obnoví spojení hned poté, co chyba skončí 31~ ~ ~ ~ ~72.9 Typ ochrany: přeruší napětí, obnoví spojení hned poté, co chyba skončí RTH5 80 C detekce na chladiči tranzistoru Q1, Q2 RTH5 85 C detekce na chladiči tranzistoru Q1, Q2 Typ ochrany: vypne výstup napětí, po ochlazení spojení obnoví Série ESC s ochranou polarity, podpětí a přepětí baterie Bez ventilátoru RTH5 60 C zapne se, 50 C vypne se -10~+60 C (porovnejte s křivkou závislosti výkonu na prostředí) 20~90% relativní vlhkosti - nekondenzující -20~+85 C, 10~95% relativní vlhkosti 10~500Hz, 2G 10min./1 cyklus, 60 min. každá z os X, Y, Z Bezpečnos t a EMC *4 Bezpečnos tní standardy ydrží napětí Odolnost izolace EMI vedení a záření Schváleno CSA (UL3101-1, IEC1010-1, EN ) I/P-O/P: 3KAC I/P-FG:1.5KAC O/P-FG:0.5KAC I/P-O/P, I/P-FG, O/P-FG: 100M Ohmů/500DC Schváleno EN55022 (CISPR22) třída B

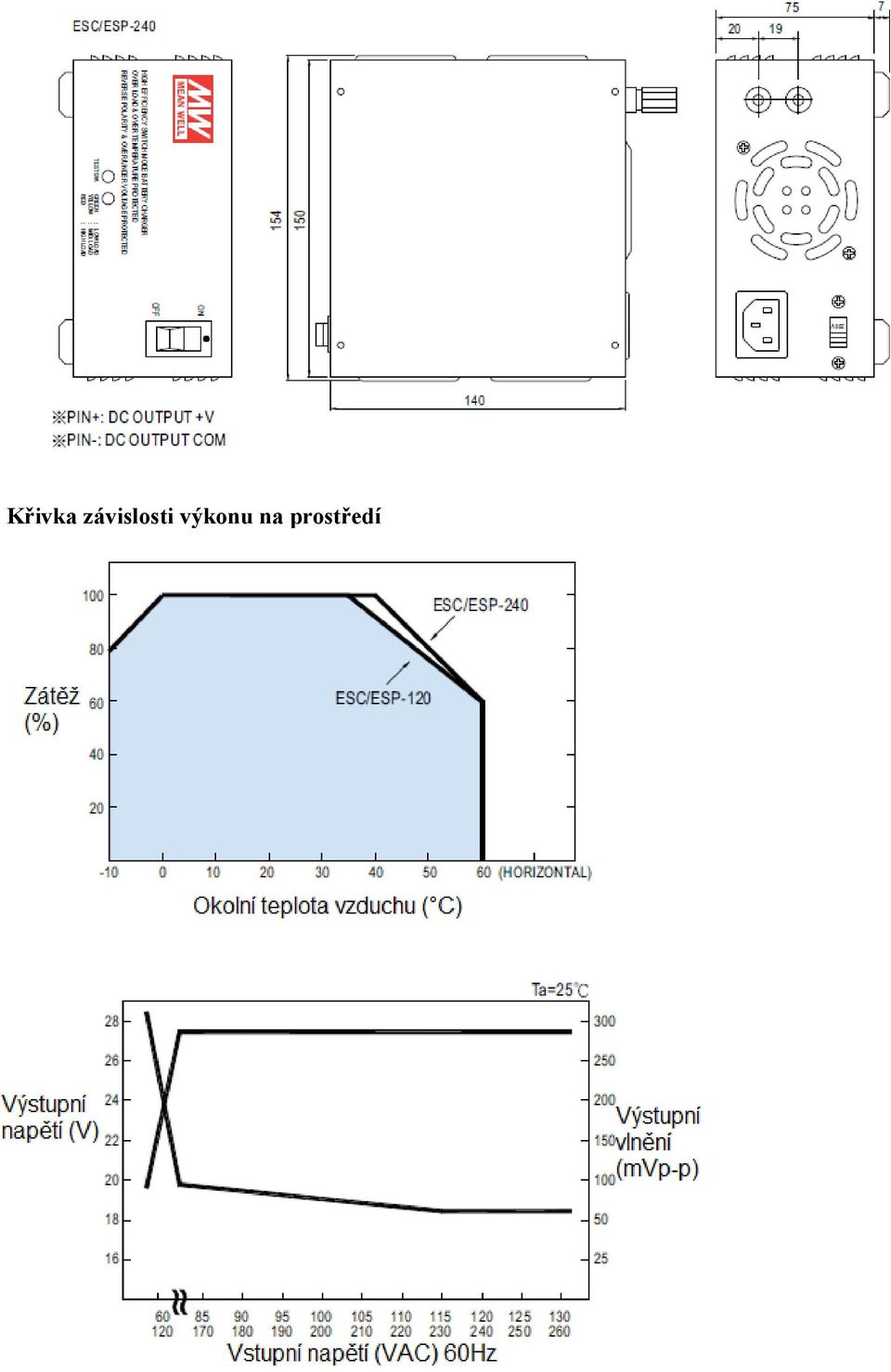

3 Harmonick ý proud EMS imunita Schváleno EN ,-3 Schváleno EN ,3,4; EN50204, úroveň lehkého průmyslu, kritéria A Ostatní MTBF 215.8K hodin min. (ESC-120) hodin min. (ESC-240) 250.9K hodin min. (ESP-120) 226.6K hodin min. (ESP-240) MIL-HDBK- 217F (25 C) Rozměry Balení 150 x 140 x 86 mm 1.38Kg; 8ks/12Kg/1.1CUFT(ESC-120) 1.5Kg; 8ks/13Kg/1.1CUFT(ESC-240) Poznámky: *1 šechny zvláště nezmíněné parametry jsou měřeny při vstupu 230 AC, nominální zátěži a 25 C okolní teploty vzduchu. *2 lnění a šumy jsou měřeny při frekvenčním rozsahu 20MHz pomocí 12'' krouceného páru s 0.1uf a 47uf paralelním kapacitátorem. *3 Tolerance: obsahuje nastavenou toleranci, regulaci vedení a regulaci zátěže. *4 Zdroj napájení se považuje za komponent, který bude namontován do konečného výrobku. Konečný výrobek musí být překontrolán, zda splňuje pravidla EMC. Mechanické specifikace Krabička č. 909E, jednotka mm

4 Křivka závislosti výkonu na prostředí

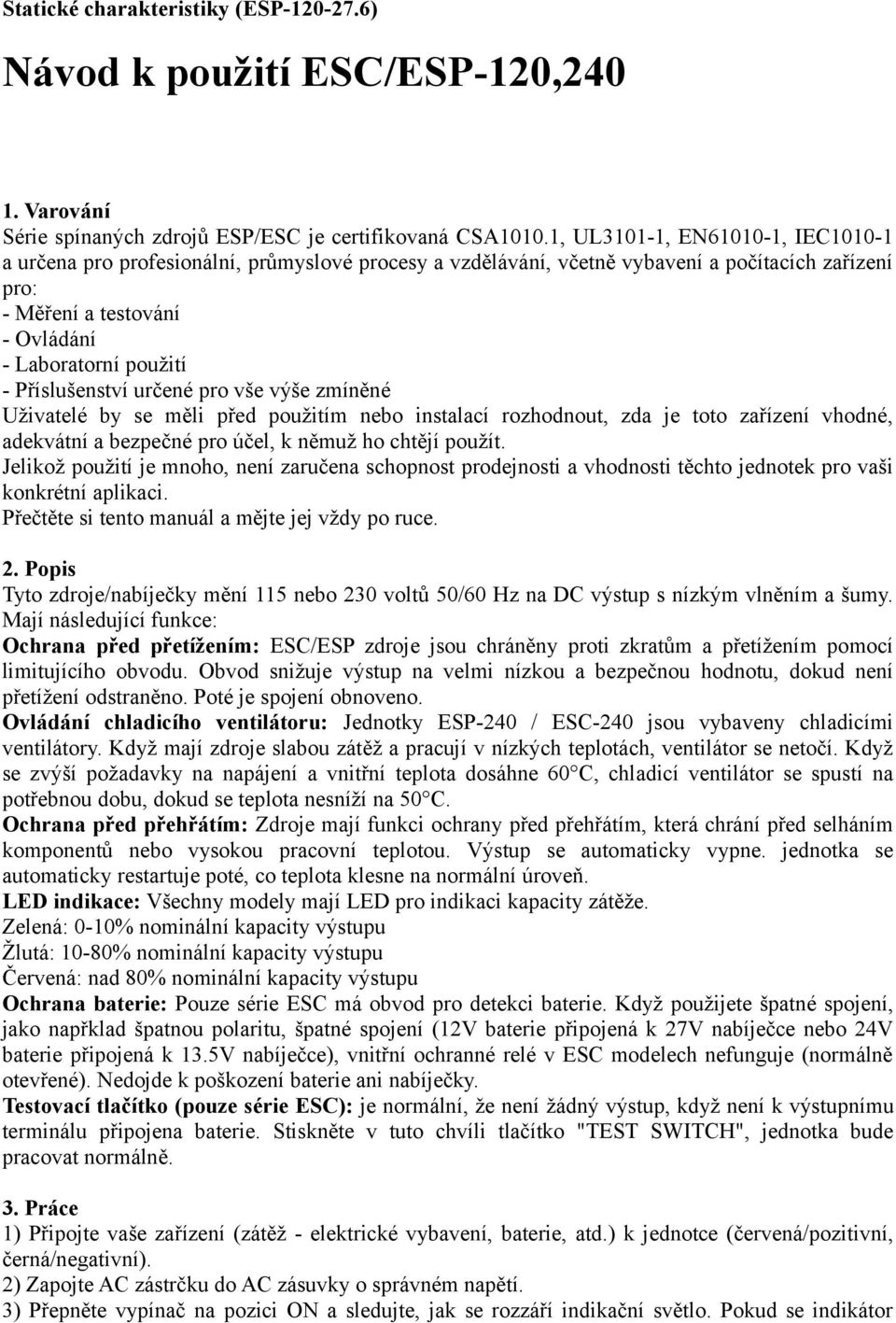

5 Statické charakteristiky (ESP ) Návod k použití ESC/ESP-120, arování Série spínaných zdrojů ESP/ESC je certifikovaná CSA1010.1, UL3101-1, EN , IEC a určena pro profesionální, průmyslové procesy a vzdělávání, včetně vybavení a počítacích zařízení pro: - Měření a testování - Ovládání - Laboratorní použití - Příslušenství určené pro vše výše zmíněné Uživatelé by se měli před použitím nebo instalací rozhodnout, zda je toto zařízení vhodné, adekvátní a bezpečné pro účel, k němuž ho chtějí použít. Jelikož použití je mnoho, není zaručena schopnost prodejnosti a vhodnosti těchto jednotek pro vaši konkrétní aplikaci. Přečtěte si tento manuál a mějte jej vždy po ruce. 2. Popis Tyto zdroje/nabíječky mění 115 nebo 230 voltů 50/60 Hz na DC výstup s nízkým vlněním a šumy. Mají následující funkce: Ochrana před přetížením: ESC/ESP zdroje jsou chráněny proti zkratům a přetížením pomocí limitujícího obvodu. Obvod snižuje výstup na velmi nízkou a bezpečnou hodnotu, dokud není přetížení odstraněno. Poté je spojení obnoveno. Ovládání chladicího ventilátoru: Jednotky ESP-240 / ESC-240 jsou vybaveny chladicími ventilátory. Když mají zdroje slabou zátěž a pracují v nízkých teplotách, ventilátor se netočí. Když se zvýší požadavky na napájení a vnitřní teplota dosáhne 60 C, chladicí ventilátor se spustí na potřebnou dobu, dokud se teplota nesníží na 50 C. Ochrana před přehřátím: Zdroje mají funkci ochrany před přehřátím, která chrání před selháním komponentů nebo vysokou pracovní teplotou. ýstup se automaticky vypne. jednotka se automaticky restartuje poté, co teplota klesne na normální úroveň. LED indikace: šechny modely mají LED pro indikaci kapacity zátěže. Zelená: 0-10% nominální kapacity výstupu Žlutá: 10-80% nominální kapacity výstupu Červená: nad 80% nominální kapacity výstupu Ochrana baterie: Pouze série ESC má obvod pro detekci baterie. Když použijete špatné spojení, jako napřklad špatnou polaritu, špatné spojení (12 baterie připojená k 27 nabíječce nebo 24 baterie připojená k 13.5 nabíječce), vnitřní ochranné relé v ESC modelech nefunguje (normálně otevřené). Nedojde k poškození baterie ani nabíječky. Testovací tlačítko (pouze série ESC): je normální, že není žádný výstup, když není k výstupnímu terminálu připojena baterie. Stiskněte v tuto chvíli tlačítko "TEST SWITCH", jednotka bude pracovat normálně. 3. Práce 1) Připojte vaše zařízení (zátěž - elektrické vybavení, baterie, atd.) k jednotce (červená/pozitivní, černá/negativní). 2) Zapojte AC zástrčku do AC zásuvky o správném napětí. 3) Přepněte vypínač na pozici ON a sledujte, jak se rozzáří indikační světlo. Pokud se indikátor

6 nerozsvítí, překontrolujte vybavení, polaritu a zásuvku. 4. Upozornění Zabraňte poškození: Zkontrolujte AC vstupní napětí a vyberte správné pomocí přepínače 115/230. Poznámka: jednotky mají továrně přednastavený vstup 230 AC.) Používejte správný napájecí kabel: - Pro jednotky AC: použijte ULsadu kabelů sestávající z minimálně č. 18 AWGx3C, typ ST nebo SJT, 7A 125, třívodičové, maximálně 4.5 metrů dlouhé se zástrčkou s uzemněním. - Pro jednotky AC: použijte ULsadu kabelů sestávající z minimálně č. 18 AWGx3C, typ ST nebo SJT, 7A 250, třívodičové, maximálně 4.5 metrů dlouhé se zástrčkou s uzemněním. - Kabely by měly splňovat standardy země, v níž jsou instalovány. Použijte správný výstupní kabel: Použitím nesprávného kabelu riskujete riziko elektrického rázu nebo požáru. velikost kabelu by měla být podle následující tabulky. AWG č. Průřez (mm 2 ) Instrukce Pokles napětí m/m / / / / / / Max. proud (A) UL1015 ( C) Neblokuje větrací otvory. Jednotka by se příliš zahřívala. Zajistěte dostatečné větrání, protože zahřívání zkrátí životnost jednotky. Nevystavujte jednotku dešti nebo vlhkosti. jednotce se nachází nebezpečné napětí. Uvnitř jednotky nejsou žádné části, které smí udržovat sám uživatel. Pokud jednotka selže, nechce ji zkontrolovat kvalifikovaným technikem.
