BELTR T8. interiérové zářivkové svítidlo. POUŽITÍ VÝHODY IP40

Transkript

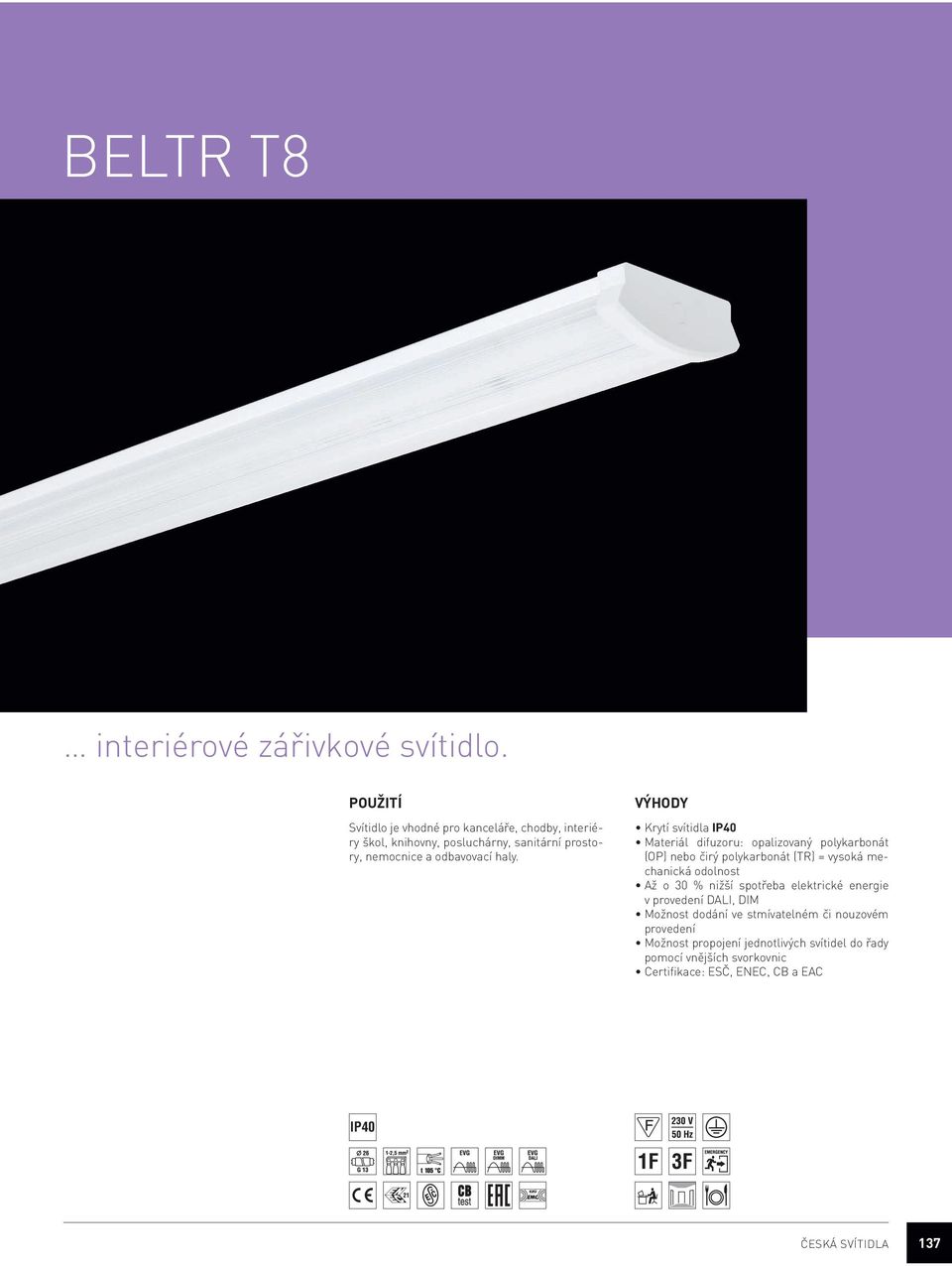

1 BELTR T8 interiérové zářivkové svítidlo. POUŽITÍ Svítidlo je vhodné pro kanceláře, chodby, interiéry škol, knihovny, posluchárny, sanitární prostory, nemocnice a odbavovací haly. VÝHOY Krytí svítidla IP40 Materiál difuzoru: opalizovaný polykarbonát (OP) nebo čirý polykarbonát (TR) = vysoká mechanická odolnost ž o 30 % nižší spotřeba elektrické energie v provedení LI, IM Možnost dodání ve stmívatelném či nouzovém provedení Možnost propojení jednotlivých svítidel do řady pomocí vnějších svorkovnic Certifikace: ESČ, ENEC, CB a EC IP40 ČESKÁ SVÍTIL 137

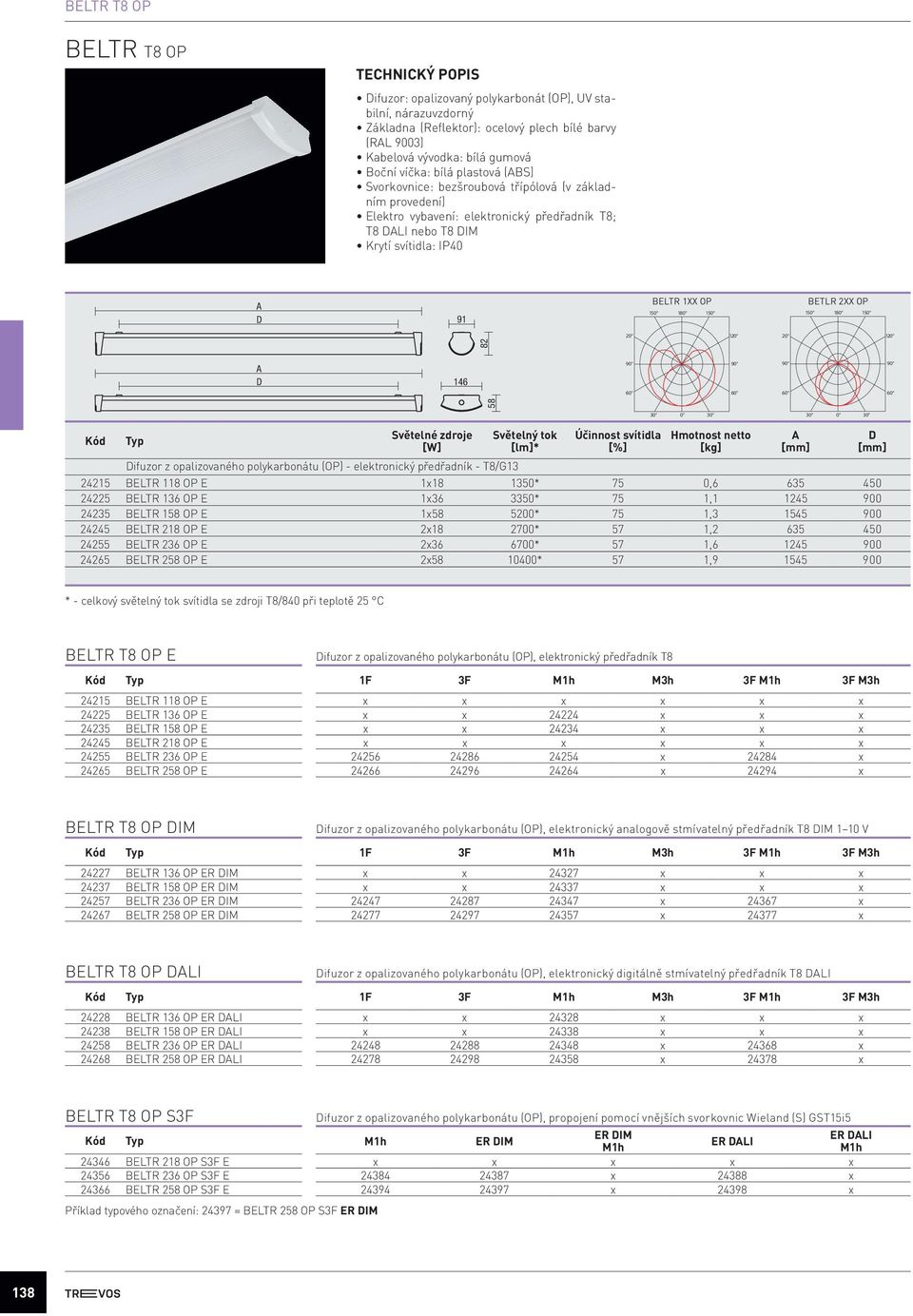

2 BELTR T8 OP BELTR T8 OP TECHNICKÝ POPIS ifuzor: opalizovaný polykarbonát (OP), UV stabilní, nárazuvzdorný Základna (Reflektor): ocelový plech bílé barvy (RL 9003) Kabelová vývodka: bílá gumová Boční víčka: bílá plastová (BS) Svorkovnice: bezšroubová třípólová (v základním provedení) Elektro vybavení: elektronický předřadník T8; T8 LI nebo T8 IM Krytí svítidla: IP40 91 BELTR 1XX OP BETLR 2XX OP Kód Typ Světelné zdroje [W] ifuzor z opalizovaného polykarbonátu (OP) - elektronický předřadník - T8/G13 Světelný tok [lm]* Účinnost svítidla [%] Hmotnost netto [kg] BELTR 118 OP E 1x * 75 0, BELTR 136 OP E 1x * 75 1, BELTR 158 OP E 1x * 75 1, BELTR 218 OP E 2x * 57 1, BELTR 236 OP E 2x * 57 1, BELTR 258 OP E 2x * 57 1, * - celkový světelný tok svítidla se zdroji T8/840 při teplotě 25 C BELTR T8 OP E ifuzor z opalizovaného polykarbonátu (OP), elektronický předřadník T BELTR 118 OP E x x x x x x BELTR 136 OP E x x x x x BELTR 158 OP E x x x x x BELTR 218 OP E x x x x x x BELTR 236 OP E x x BELTR 258 OP E x x BELTR T8 OP IM ifuzor z opalizovaného polykarbonátu (OP), elektronický analogově stmívatelný předřadník T8 IM 1 10 V BELTR 136 OP ER IM x x x x x BELTR 158 OP ER IM x x x x x BELTR 236 OP ER IM x x BELTR 258 OP ER IM x x BELTR T8 OP LI ifuzor z opalizovaného polykarbonátu (OP), elektronický digitálně stmívatelný předřadník T8 LI BELTR 136 OP ER LI x x x x x BELTR 158 OP ER LI x x x x x BELTR 236 OP ER LI x x BELTR 258 OP ER LI x x BELTR T8 OP S3F ifuzor z opalizovaného polykarbonátu (OP), propojení pomocí vnějších svorkovnic Wieland (S) GST15i5 Kód Typ ER IM ER IM ER LI ER LI BELTR 218 OP S3F E x x x x x BELTR 236 OP S3F E x x BELTR 258 OP S3F E x x Příklad typového označení: = BELTR 258 OP S3F ER IM 138

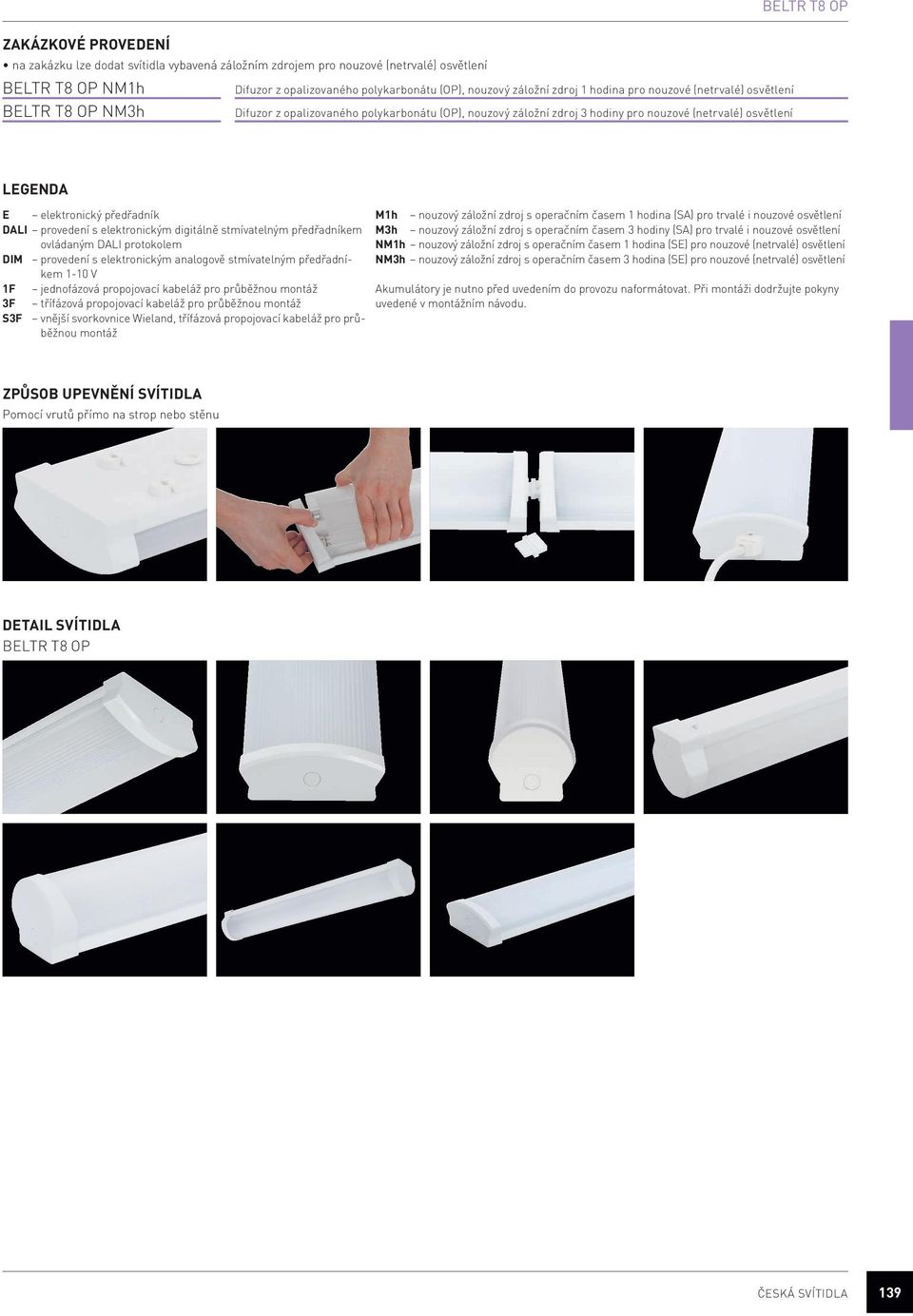

3 BELTR T8 OP ZKÁZKOVÉ PROVEENÍ na zakázku lze dodat svítidla vybavená záložním zdrojem pro nouzové (netrvalé) osvětlení BELTR T8 OP N BELTR T8 OP NM3h ifuzor z opalizovaného polykarbonátu (OP), nouzový záložní zdroj 1 hodina pro nouzové (netrvalé) osvětlení ifuzor z opalizovaného polykarbonátu (OP), nouzový záložní zdroj 3 hodiny pro nouzové (netrvalé) osvětlení LEGEN E elektronický předřadník LI provedení s elektronickým digitálně stmívatelným předřadníkem ovládaným LI protokolem IM provedení s elektronickým analogově stmívatelným předřadníkem 1-10 V 1F jednofázová propojovací kabeláž pro průběžnou montáž 3F třífázová propojovací kabeláž pro průběžnou montáž S3F vnější svorkovnice Wieland, třífázová propojovací kabeláž pro průběžnou montáž nouzový záložní zdroj s operačním časem 1 hodina (S) pro trvalé i nouzové osvětlení M3h nouzový záložní zdroj s operačním časem 3 hodiny (S) pro trvalé i nouzové osvětlení N nouzový záložní zdroj s operačním časem 1 hodina (SE) pro nouzové (netrvalé) osvětlení NM3h nouzový záložní zdroj s operačním časem 3 hodina (SE) pro nouzové (netrvalé) osvětlení kumulátory je nutno před uvedením do provozu naformátovat. Při montáži dodržujte pokyny uvedené v montážním návodu. ZPŮSOB UPEVNĚNÍ SVÍTIL Pomocí vrutů přímo na strop nebo stěnu ETIL SVÍTIL BELTR T8 OP ČESKÁ SVÍTIL 139

4 BELTR T8 TR BELTR T8 TR TECHNICKÝ POPIS ifuzor: čirý polykarbonát (TR), UV stabilní, nárazuvzdorný Základna (Reflektor): ocelový plech bílé barvy (RL 9003) Kabelová vývodka: bílá gumová Boční víčka: bílá plastová (BS) Svorkovnice: bezšroubová třípólová (v základním provedení) Elektro vybavení: elektronický předřadník T8; T8 LI nebo T8 IM Krytí svítidla: IP40 91 BELTR 1XX TR BETLR 2XX TR Kód Typ Světelné zdroje [W] ifuzor z čirého polykarbonátu (TR) - elektronický předřadník - T8/G13 Světelný tok [lm]* Účinnost svítidla [%] Hmotnost netto [kg] BELTR 118 TR E 1x * 82 0, BELTR 136 TR E 1x * 82 1, BELTR 158 TR E 1x * 82 1, BELTR 218 TR E 2x * 63 1, BELTR 236 TR E 2x * 63 1, BELTR 258 TR E 2x * 63 1, * - celkový světelný tok svítidla se zdroji T8/840 při teplotě 25 C BELTR T8 TR E ifuzor z čirého polykarbonátu (TR), elektronický předřadník T BELTR 118 TR E x x x x x x BELTR 136 TR E x x x x x BELTR 158 TR E x x x x x BELTR 218 TR E x x x x x x BELTR 236 TR E x x BELTR 258 TR E x x BELTR T8 TR IM ifuzor z čirého polykarbonátu (TR), elektronický analogově stmívatelný předřadník T8 IM 1 10 V BELTR 136 TR ER IM x x x x x BELTR 158 TR ER IM x x x x x BELTR 236 TR ER IM x x BELTR 258 TR ER IM x x BELTR T8 TR LI ifuzor z čirého polykarbonátu (TR), elektronický digitálně stmívatelný předřadník T8 LI BELTR 136 TR ER LI x x x x x BELTR 158 TR ER LI x x x x x BELTR 236 TR ER LI x x BELTR 258 TR ER LI x x BELTR T8 TR S3F ifuzor z čirého polykarbonátu (TR), propojení pomocí vnějších svorkovnic Wieland (S) GST15i5 Kód Typ ER IM ER IM ER LI ER LI BELTR 218 TR S3F E x x x x x BELTR 236 TR S3F E x x BELTR 258 TR S3F E x x Příklad typového označení: = BELTR 258 TR S3F ER IM 140

5 BELTR T8 TR ZKÁZKOVÉ PROVEENÍ na zakázku lze dodat svítidla vybavená záložním zdrojem pro nouzové (netrvalé) osvětlení BELTR T8 TR N BELTR T8 TR NM3h ifuzor z čirého polykarbonátu (TR), nouzový záložní zdroj 1 hodina pro nouzové (netrvalé) osvětlení ifuzor z čirého polykarbonátu (TR), nouzový záložní zdroj 3 hodiny pro nouzové (netrvalé) osvětlení LEGEN E elektronický předřadník LI provedení s elektronickým digitálně stmívatelným předřadníkem ovládaným LI protokolem IM provedení s elektronickým analogově stmívatelným předřadníkem 1-10 V 1F jednofázová propojovací kabeláž pro průběžnou montáž 3F třífázová propojovací kabeláž pro průběžnou montáž S3F vnější svorkovnice Wieland, třífázová propojovací kabeláž pro průběžnou montáž nouzový záložní zdroj s operačním časem 1 hodina (S) pro trvalé i nouzové osvětlení M3h nouzový záložní zdroj s operačním časem 3 hodiny (S) pro trvalé i nouzové osvětlení N nouzový záložní zdroj s operačním časem 1 hodina (SE) pro nouzové (netrvalé) osvětlení NM3h nouzový záložní zdroj s operačním časem 3 hodina (SE) pro nouzové (netrvalé) osvětlení kumulátory je nutno před uvedením do provozu naformátovat. Při montáži dodržujte pokyny uvedené v montážním návodu. ZPŮSOB UPEVNĚNÍ SVÍTIL Pomocí vrutů přímo na strop nebo stěnu ETIL SVÍTIL BELTR T8 TR ČESKÁ SVÍTIL 141
