SVĚT MIKROSKOPŮ OPTIKA ZDE SÍDLÍ OPTIKA. NÁŠ TEAM TVOŘÍ 45 PRACOVNÍKŮ V m 3 PROVOZOVEN

Transkript

1

2 SVĚT MIKROSKOPŮ OPTIKA ZDE SÍDLÍ OPTIKA NÁŠ TEAM TVOŘÍ 45 PRACOVNÍKŮ V m 3 PROVOZOVEN 1

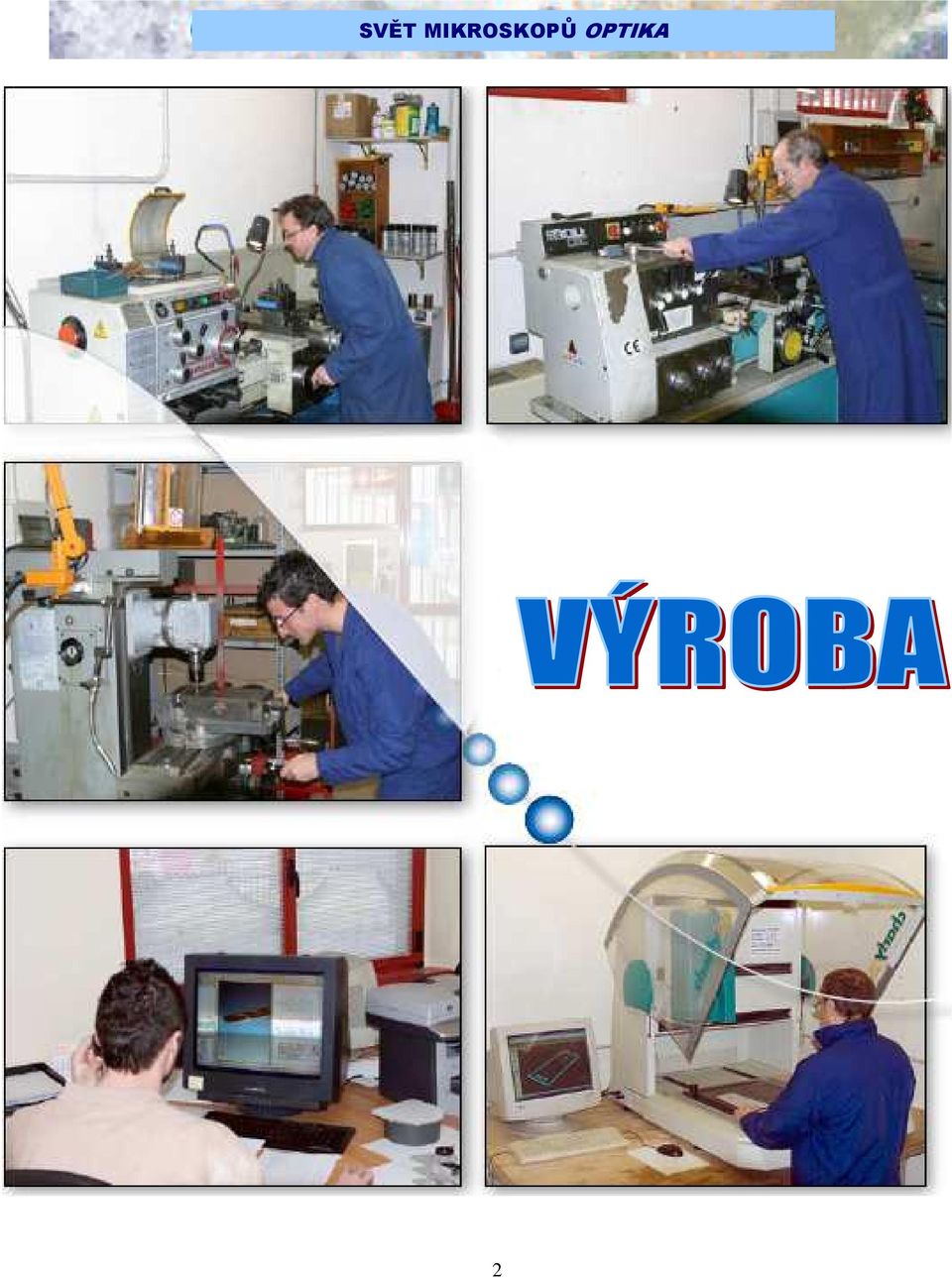

3 SVĚT MIKROSKOPŮ OPTIKA 2

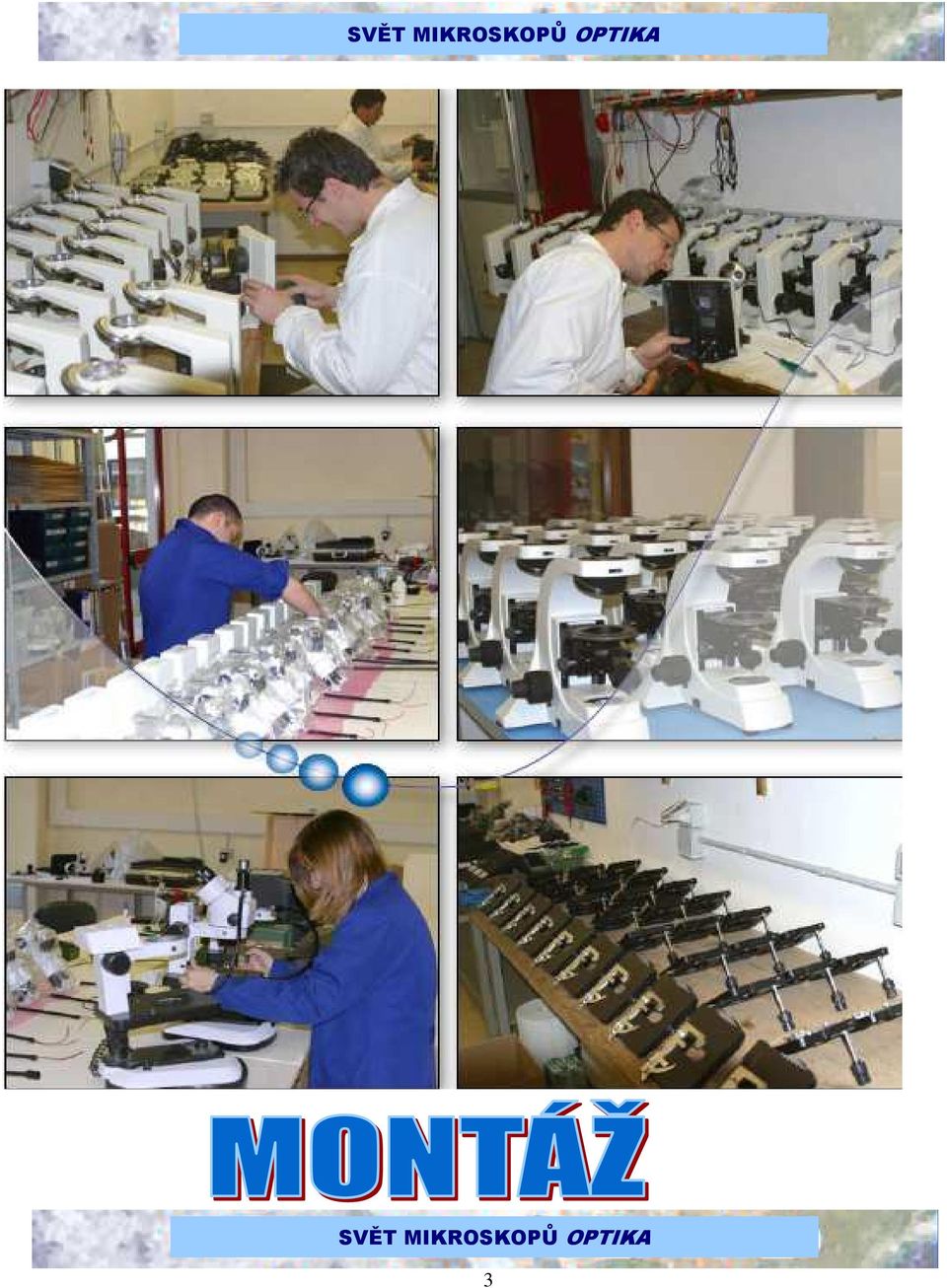

4 SVĚT MIKROSKOPŮ OPTIKA SVĚT MIKROSKOPŮ OPTIKA 3

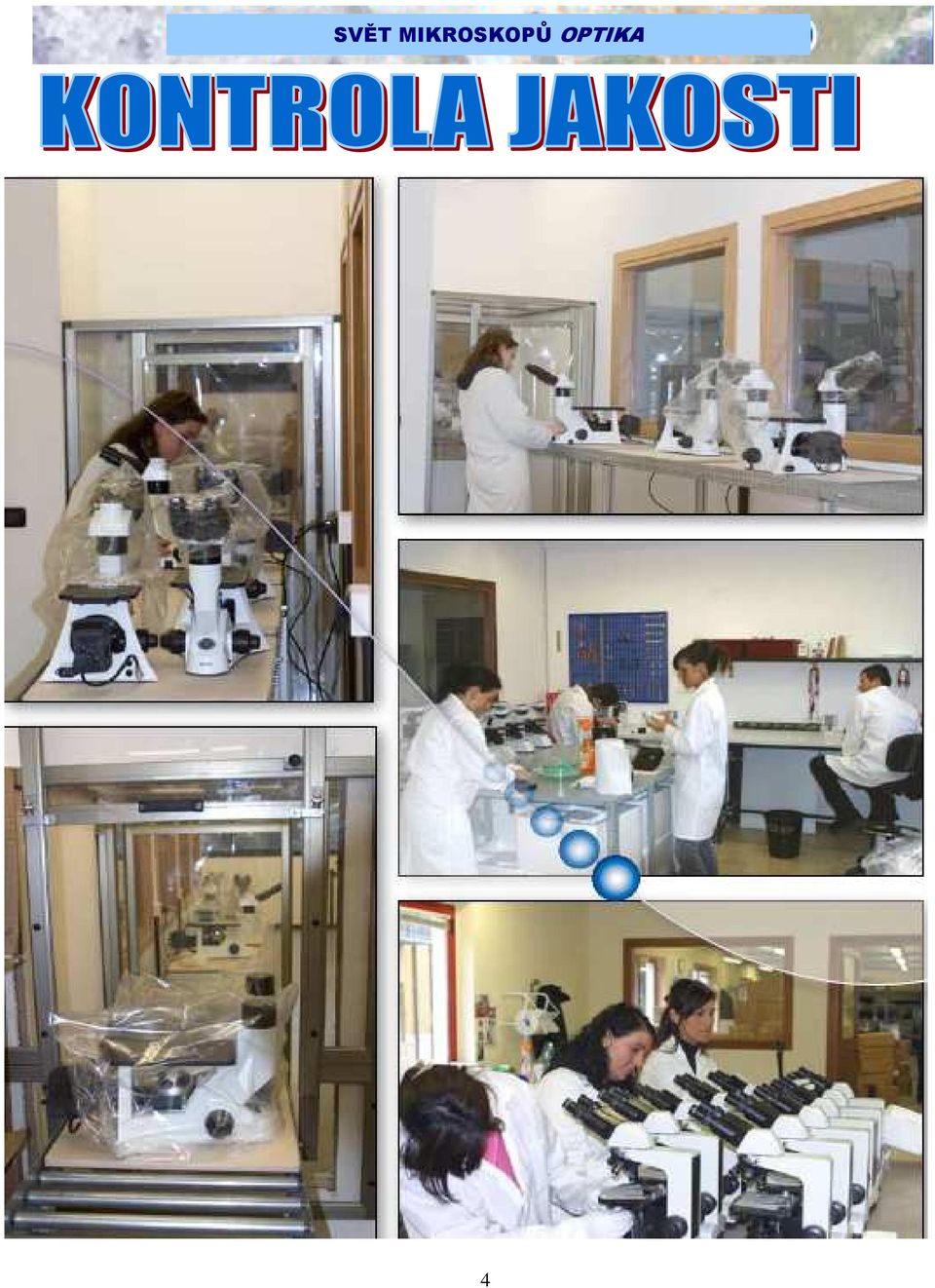

5 SVĚT MIKROSKOPŮ OPTIKA 4

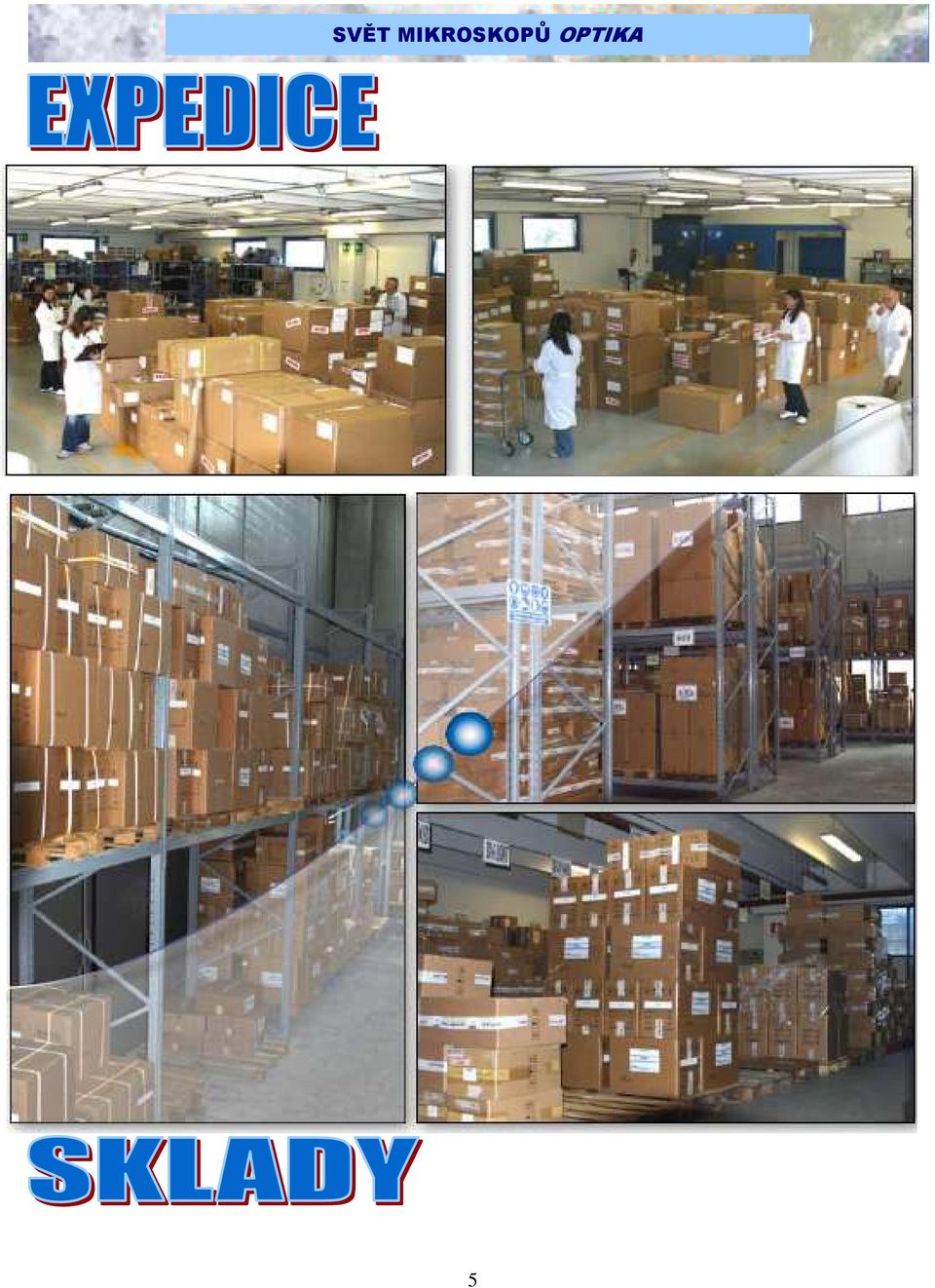

6 SVĚT MIKROSKOPŮ OPTIKA 5

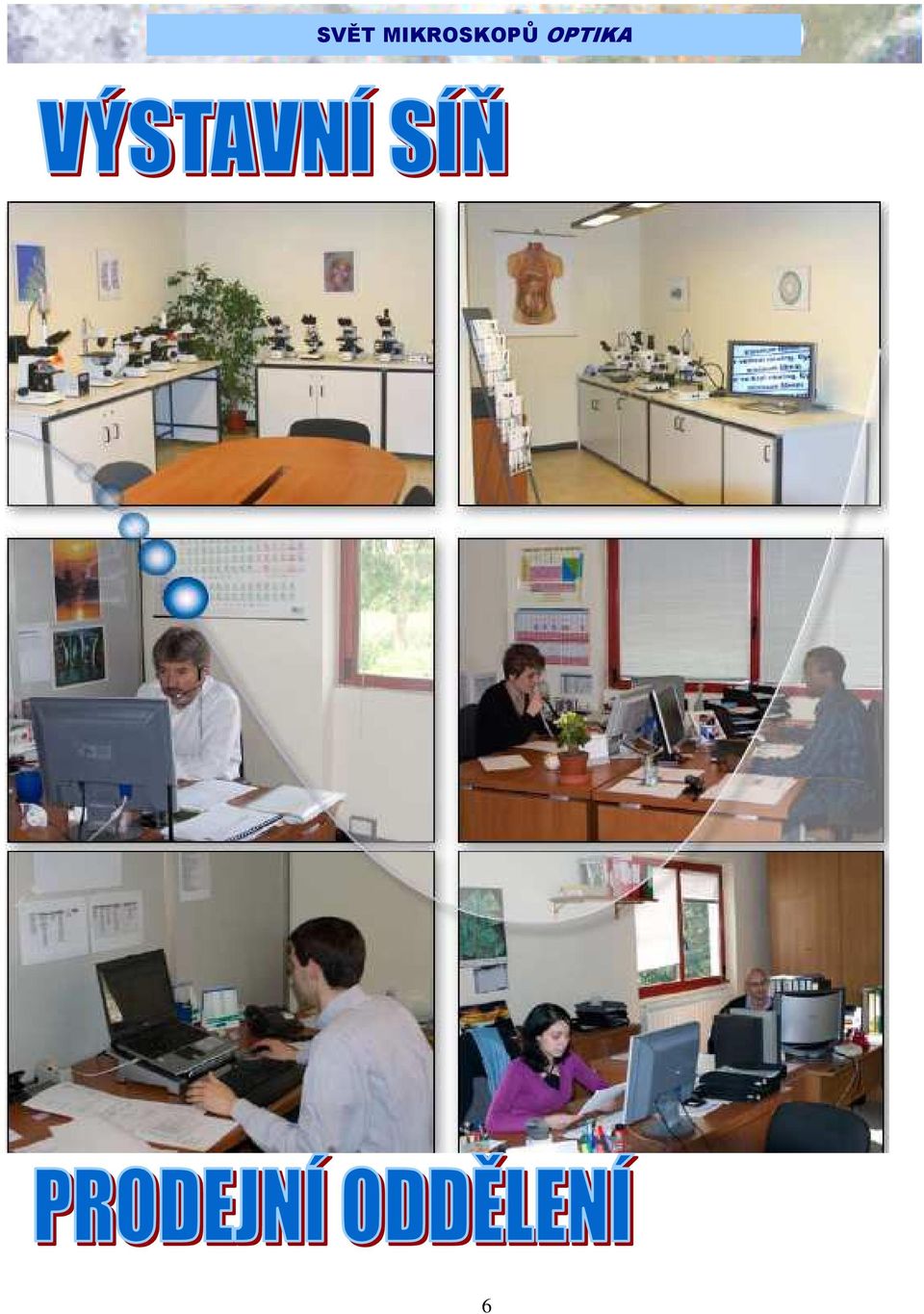

7 SVĚT MIKROSKOPŮ OPTIKA 6

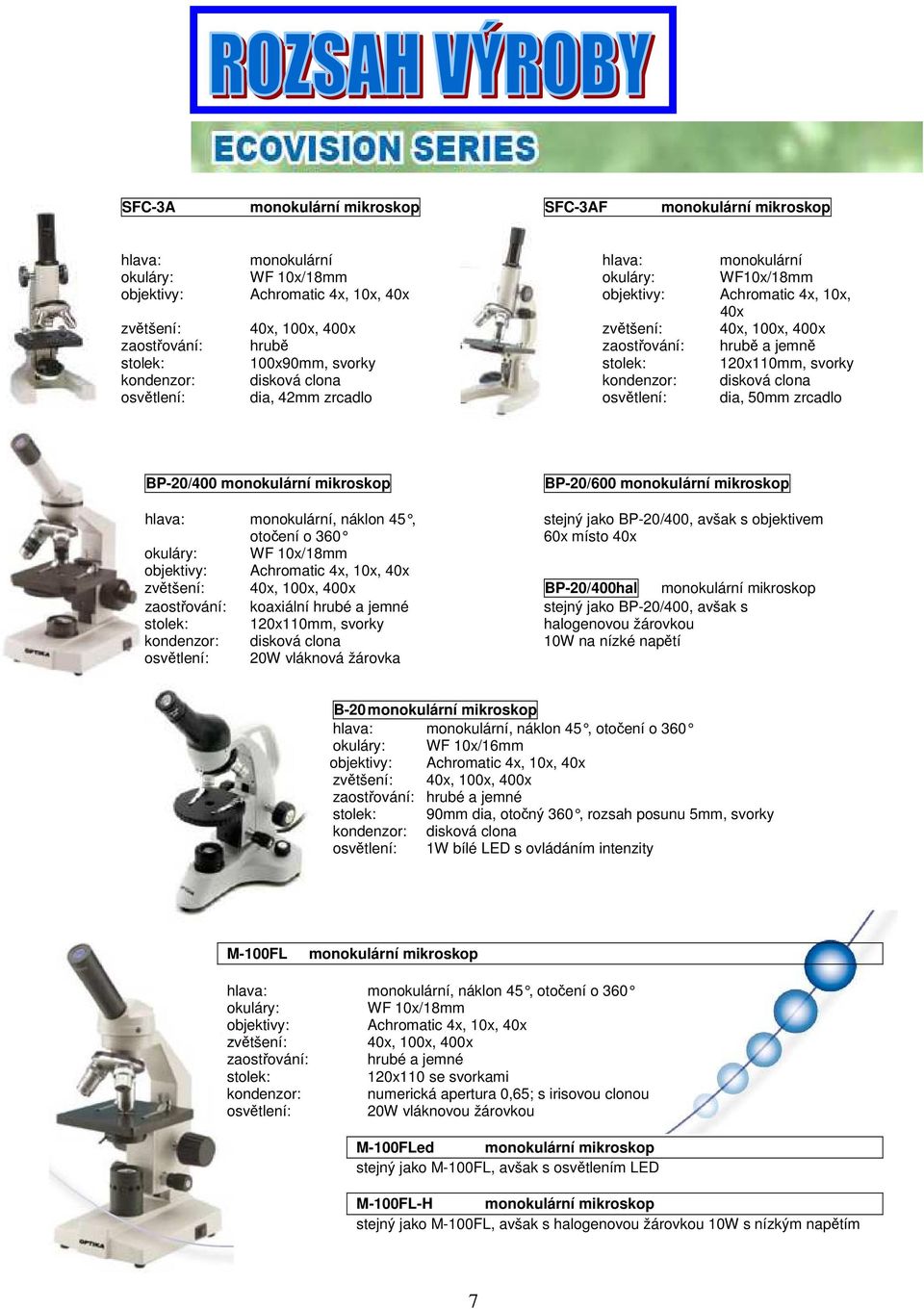

8 SFC-3A monokulární mikroskop SFC-3AF monokulární mikroskop hlava: monokulární hlava: monokulární WF 10x/18mm WF10x/18mm objektivy: Achromatic 4x, 10x, 40x objektivy: Achromatic 4x, 10x, 40x zvětšení: 40x, 100x, 400x zvětšení: 40x, 100x, 400x zaostřování: hrubě zaostřování: hrubě a jemně stolek: 100x90mm, svorky stolek: 120x110mm, svorky kondenzor: disková clona kondenzor: disková clona osvětlení: dia, 42mm zrcadlo osvětlení: dia, 50mm zrcadlo BP-20/400 monokulární mikroskop BP-20/600 monokulární mikroskop hlava: monokulární, náklon 45, stejný jako BP-20 /400, avšak s objektivem otočení o x místo 40x WF 10x/18mm objektivy: Achromatic 4x, 10x, 40x zvětšení: 40x, 100x, 400x BP-20/400hal monokulární mikroskop zaostřování: koaxiální hrubé a jemné stejný jako BP-20/400, avšak s stolek: 120x110mm, svorky halogenovou žárovkou kondenzor: disková clona 10W na nízké napětí osvětlení: 20W vláknová žárovka B-20 monokulární mikroskop hlava: monokulární, náklon 45, otočení o 360 WF 10x/16mm objektivy: Achromatic 4x, 10x, 40x zvětšení: 40x, 100x, 400x zaostřování: hrubé a jemné stolek: 90mm dia, otočný 360, rozsah posunu 5mm, svorky kondenzor: disková clona osvětlení: 1W bílé LED s ovládáním intenzity M-100FL monokulární mikroskop hlava: monokulární, náklon 45, otočení o 360 WF 10x/18mm objektivy: Achromatic 4x, 10x, 40x zvětšení: 40x, 100x, 400x zaostřování: hrubé a jemné stolek: 120x110 se svorkami kondenzor: numerická apertura 0,65; s irisovou clonou osvětlení: 20W vláknovou žárovkou M-100FLed monokulární mikroskop stejný jako M-100FL, avšak s osvětlením LED M-100FL-H monokulární mikroskop stejný jako M-100FL, avšak s halogenovou žárovkou 10W s nízkým napětím 7

9 B-110 monokulární mikroskop B-120 monokulární mikroskop hlava: monokulární, sklon 45, otočení 360 jako model B-110 s objektivem 100x WF10x/18mm a připevněným mechanickým stolkem.. objektivy: Achromatic DIN 4x, 10x, 40x Kondenzor n.a. 1,25 s irisovou clonou stolek: 125x130 mm se svorkami zaostřování: samostatné knoflíky pro hrubé a jemné zaostřování kondenzor: n.a. 0,65 s irisovou clonou osvětlení: 5W fluorescenční lampa B-125 monokulární mikroskop B-130 binokulární mikroskop hlava: monokulární, sklon 45, otočení 360 hlava: binokulární, sklon 45, oto čení 360 WF10x/18mm WF10x/18mm objektivy: Achromatic DIN 4x, 10x, 40x a 60x objektivy:achromatic DIN 4x, 10x, 40x a 100x stolek: 125x130 mm mechanický, 2 vrstvy (olej) zaostřování: koaxiální knoflíky pro hrubé stolek: 125x130 mm mechanický, 2 vrstvy jemné zaostřování zaostřování: koaxiální knoflíky pro hrubé kondenzor: n.a. 1,25 s irisovou clonou jemné zaostřování osvětlení: LED kondenzor: n.a. 1,25 s irisovou clonou osvětlení: 5W fluorescenční lampa B-126 monokulární mikroskop B-131 binokulární mikroskop jako B-125 s nabíjecími články jako B-130 s osvětlením LED, nabíjecí články B-165 POL polarizační mikroskop hlava: monokulární, sklon 45, otočení 360 WF10x/18mm objektivy: Achromatic DIN 4x, 10x, 40x otočný stolek o 360, průměr 120 mm polarizační filtr a analyzátor B-181 monokulární mikroskop hlava: monokulární, sklon 45, otočení 360 WF10x/18mm nosič objektivů: 4 polohy objektivy: Achromatic 4x, 10x, 40x, 100x (olej) zvětšení: 40x, 100x, 400x, 1000x stolek: mechanický posuvný, 2 vrstvy, 125x115mm, rozsah posunu 50x30 mm kondenzor: n.a. 1,25; irisová clona; centrovatelný a zaostřitelný osvětlení: 3W bílé LED, ovládání intenzity B-182 binokulární mikroskop binokulární verze B-181, sklon 30, otočení 360 B-183 trinokulární mikroskop trinokulární verze B-181, sklon 30, otočení 360 8

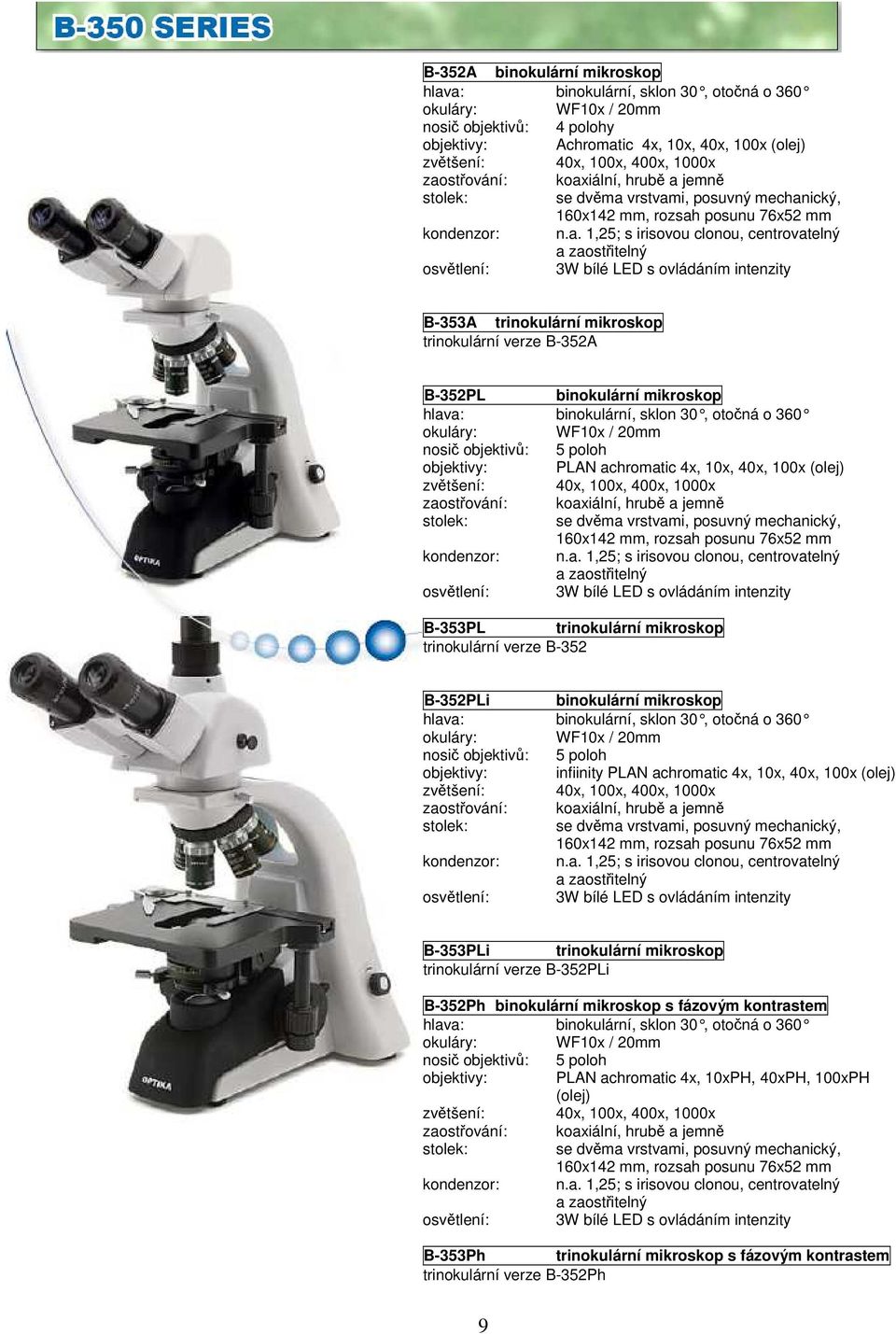

10 B-352A binokulární mikroskop hlava: binokulární, sklon 30, otočná o 360 WF10x / 20mm nosič objektivů: 4 polohy objektivy: Achromatic 4x, 10x, 40x, 100x (olej) zvětšení: 40x, 100x, 400x, 1000x zaostřování: koaxiální, hrubě a jemně stolek: se dvěma vrstvami, posuvný mechanický, 160x142 mm, rozsah posunu 76x52 mm kondenzor: n.a. 1,25; s irisovou clonou, centrovatelný a zaostřitelný osvětlení: 3W bílé LED s ovládáním intenzity B-353A trinokulární mikroskop trinokulární verze B-352A B-352PL binokulární mikroskop hlava: binokulární, sklon 30, otočná o 360 WF10x / 20mm nosič objektivů: 5 poloh objektivy: PLAN achromatic 4x, 10x, 40x, 100x (olej) zvětšení: 40x, 100x, 400x, 1000x zaostřování: koaxiální, hrubě a jemně stolek: se dvěma vrstvami, posuvný mechanický, 160x142 mm, rozsah posunu 76x52 mm kondenzor: n.a. 1,25; s irisovou clonou, centrovatelný a zaostřitelný osvětlení: 3W bílé LED s ovládáním intenzity B-353PL trinokulární mikroskop trinokulární verze B-352 B-352PLi binokulární mikroskop hlava: binokulární, sklon 30, otočná o 360 WF10x / 20mm nosič objektivů: 5 poloh objektivy: infiinity PLAN achromatic 4x, 10x, 40x, 100x (olej) zvětšení: 40x, 100x, 400x, 1000x zaostřování: koaxiální, hrubě a jemně stolek: se dvěma vrstvami, posuvný mechanický, 160x142 mm, rozsah posunu 76x52 mm kondenzor: n.a. 1,25; s irisovou clonou, centrovatelný a zaostřitelný osvětlení: 3W bílé LED s ovládáním intenzity B-353PLi trinokulární mikroskop trinokulární verze B-352PLi B-352Ph binokulární mikroskop s fázovým kontrastem hlava: binokulární, sklon 30, otočná o 360 WF10x / 20mm nosič objektivů: 5 poloh objektivy: PLAN achromatic 4x, 10xPH, 40xPH, 100xPH (olej) zvětšení: 40x, 100x, 400x, 1000x zaostřování: koaxiální, hrubě a jemně stolek: se dvěma vrstvami, posuvný mechanický, 160x142 mm, rozsah posunu 76x52 mm kondenzor: n.a. 1,25; s irisovou clonou, centrovatelný a zaostřitelný osvětlení: 3W bílé LED s ovládáním intenzity B-353Ph trinokulární mikroskop s fázovým kontrastem trinokulární verze B-352Ph 9

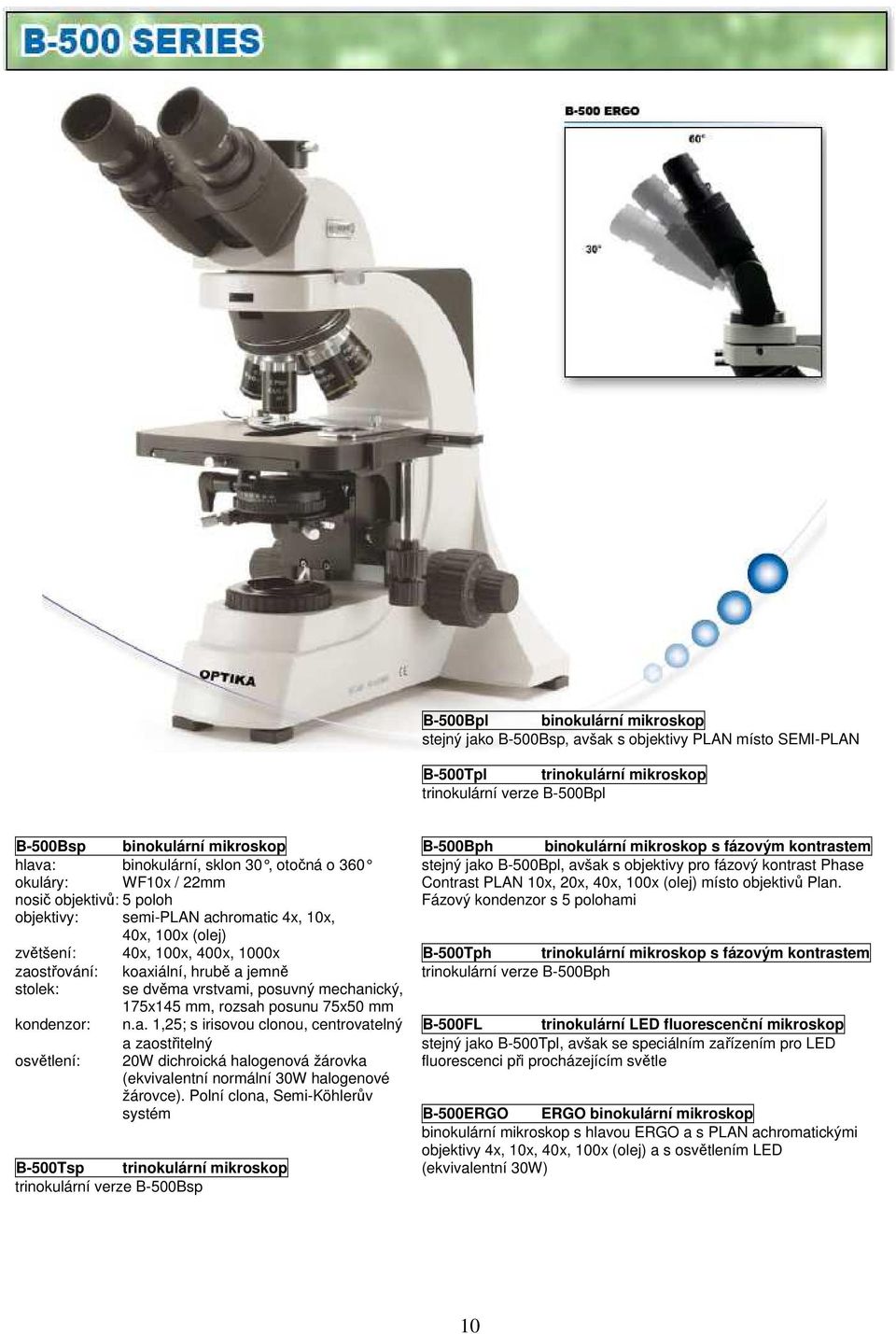

11 B-500Bpl binokulární mikroskop stejný jako B-500Bsp, avšak s objektivy PLAN místo SEMI-PLAN B-500Tpl trinokulární mikroskop trinokulární verze B-500Bpl B-500Bsp binokulární mikroskop B-500Bph binokulární mikroskop s fázovým kontrastem hlava: binokulární, sklon 30, otočná o 360 stejný jako B-500Bpl, avšak s objektivy pr o fázový kontrast Phase WF10x / 22mm Contrast PLAN 10x, 20x, 40x, 100x (olej) místo objektivů Plan. nosič objektivů: 5 poloh Fázový kondenzor s 5 polohami objektivy: semi-plan achromatic 4x, 10x, 40x, 100x (olej) zvětšení: 40x, 100x, 400x, 1000x B-500Tph trinokulární mikroskop s fázovým kontrastem zaostřování: koaxiální, hrubě a jemně trinokulární verze B-500Bph stolek: se dvěma vrstvami, posuvný mechanický, 175x145 mm, rozsah posunu 75x50 mm kondenzor: n.a. 1,25; s irisovou clonou, centrovatelný B-500FL trinokulární LED fluorescenční mikroskop a zaostřitelný stejný jako B-500Tpl, avšak se speciálním zařízením pro LED osvětlení: 20W dichroická halogenová žárovka fluorescenci při procházejícím světle (ekvivalentní normální 30W halogenové žárovce). Polní clona, Semi-Köhlerův systém B-500ERGO ERGO binokulární mikroskop binokulární mikroskop s hlavou ERGO a s PLAN achromatickými objektivy 4x, 10x, 40x, 100x (olej) a s osvětlením LED B-500Tsp trinokulární mikroskop (ekvivalentní 30W) trinokulární verze B-500Bsp 10

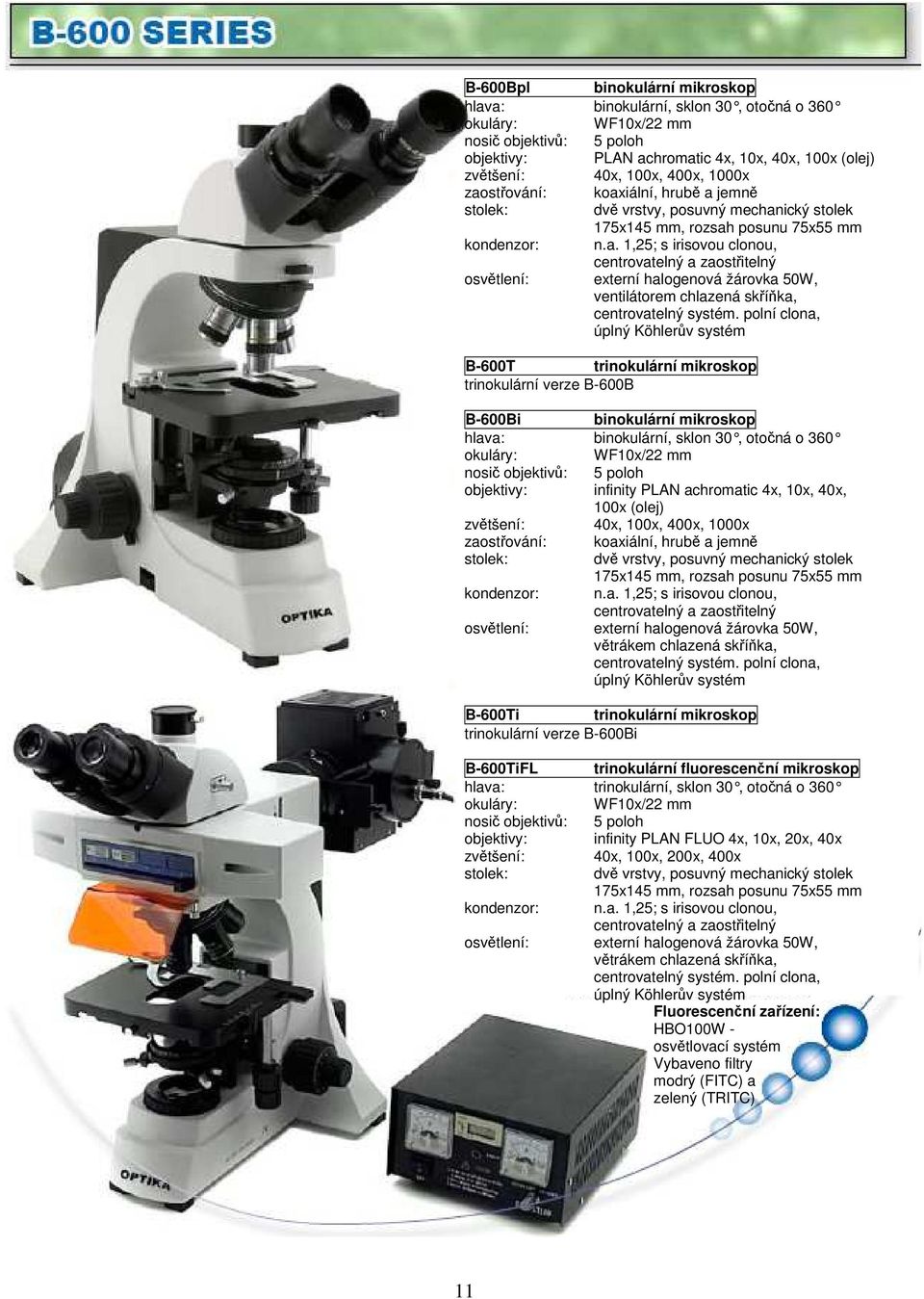

12 B-600Bpl binokulární mikroskop hlava: binokulární, sklon 30, otočná o 360 WF10x/22 mm nosič objektivů: 5 poloh objektivy: PLAN achromatic 4x, 10x, 40x, 100x (olej) zvětšení: 40x, 100x, 400x, 1000x zaostřování: koaxiální, hrubě a jemně stolek: dvě vrstvy, posuvný mechanický stolek 175x145 mm, rozsah posunu 75x55 mm kondenzor: n.a. 1,25; s irisovou clonou, centrovatelný a zaostřitelný osvětlení: externí halogenová žárovka 50W, ventilátorem chlazená skříňka, centrovatelný systém. polní clona, úplný Köhlerův systém B-600T trinokulární mikroskop trinokulární verze B-600B B-600Bi binokulární mikroskop hlava: binokulární, sklon 30, otočná o 360 WF10x/22 mm nosič objektivů: 5 poloh objektivy: infinity PLAN achromatic 4x, 10x, 40x, 100x (olej) zvětšení: 40x, 100x, 400x, 1000x zaostřování: koaxiální, hrubě a jemně stolek: dvě vrstvy, posuvný mechanický stolek 175x145 mm, rozsah posunu 75x55 mm kondenzor: n.a. 1,25; s irisovou clonou, centrovatelný a zaostřitelný osvětlení: externí halogenová žárovka 50W, větrákem chlazená skříňka, centrovatelný systém. polní clona, úplný Köhlerův systém B-600Ti trinokulární mikroskop trinokulární verze B-600Bi B-600TiFL trinokulární fluorescenční mikroskop hlava: trinokulární, sklon 30, otočná o 360 WF10x/22 mm nosič objektivů: 5 poloh objektivy: infinity PLAN FLUO 4x, 10x, 20x, 40x zvětšení: 40x, 100x, 200x, 400x stolek: dvě vrstvy, posuvný mechanický stolek 175x145 mm, rozsah posunu 75x55 mm kondenzor: n.a. 1,25; s irisovou clonou, centrovatelný a zaostřitelný osvětlení: externí halogenová žárovka 50W, větrákem chlazená skříňka, centrovatelný systém. polní clona, úplný Köhlerův systém Fluorescenční zařízení: HBO100W - osvětlovací systém Vybaveno filtry modrý (FITC) a zelený (TRITC) 11

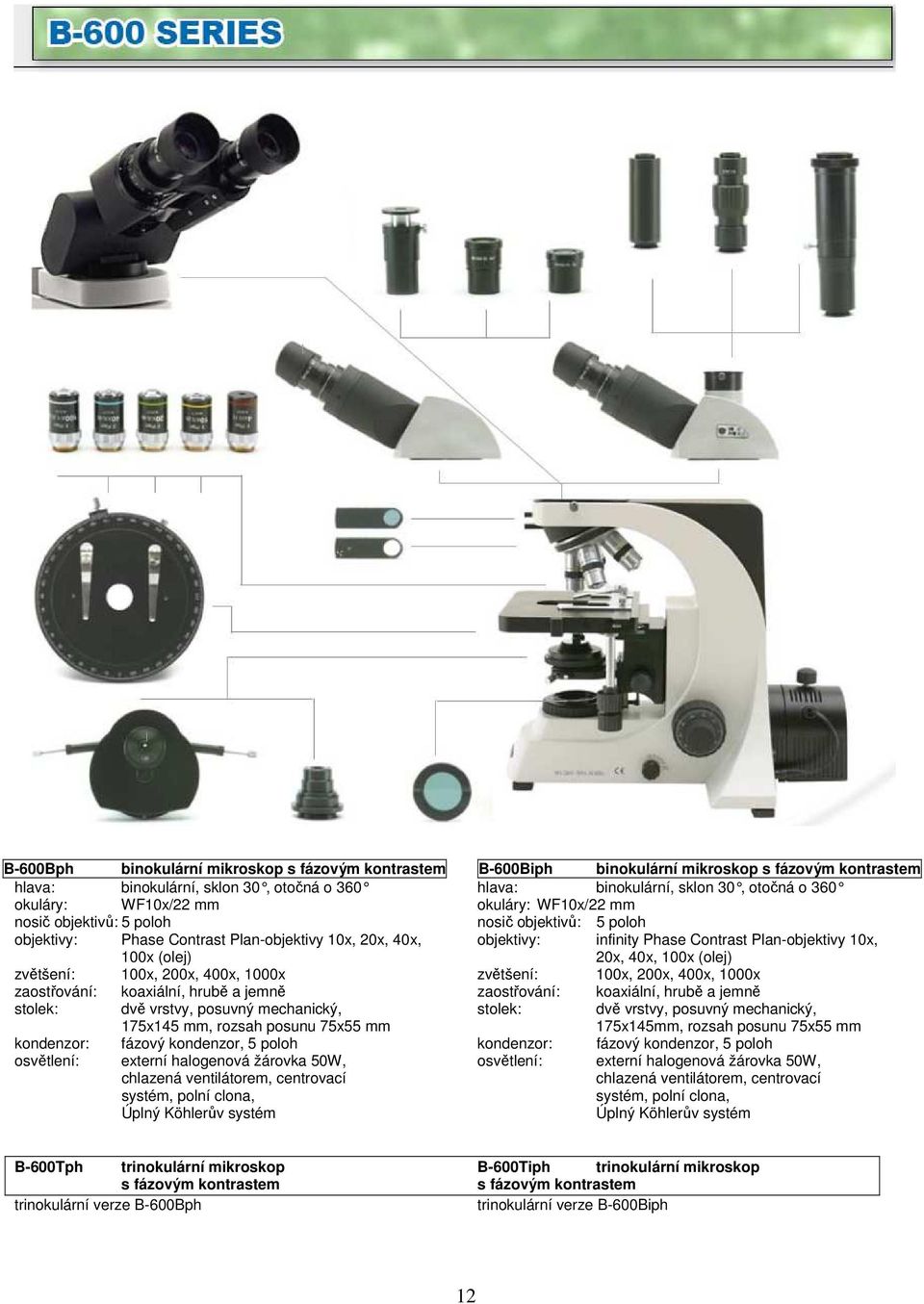

13 B-600Bph binokulární mikroskop s fázovým kontrastem B-600Biph binokulární mikroskop s fázovým kontrastem hlava: binokulární, sklon 30, otočná o 360 hlava: binokulární, sklon 30, oto čná o 360 WF10x/22 mm WF10x/22 mm nosič objektivů: 5 poloh nosič objektivů: 5 poloh objektivy: Phase Contrast Plan-objektivy 10x, 20x, 40x, objektivy: infinity Phase Contrast Plan-objektivy 10x, 100x (olej) 20x, 40x, 100x (olej) zvětšení: 100x, 200x, 400x, 1000x zvětšení: 100x, 200x, 400x, 1000x zaostřování: koaxiální, hrubě a jemně zaostřování: koaxiální, hrubě a jemně stolek: dvě vrstvy, posuvný mechanický, stolek: dvě vrstvy, posuvný mechanický, 175x145 mm, rozsah posunu 75x55 mm 175x145mm, rozsah posunu 75x55 mm kondenzor: fázový kondenzor, 5 poloh kondenzor: fázový kondenzor, 5 poloh osvětlení: externí halogenová žárovka 50W, osvětlení: externí halogenová žárovka 50W, chlazená ventilátorem, centrovací chlazená ventilátorem, centrovací systém, polní clona, systém, polní clona, Úplný Köhlerův systém Úplný Köhlerův systém B-600Tph trinokulární mikroskop B-600Tiph trinokulární mikroskop s fázovým kontrastem s fázovým kontrastem trinokulární verze B-600Bph trinokulární verze B-600Biph 12

14 N-400F trinokulární fluorescenční mikroskop hlava: binokulární, sklon 30, otočná o 360 WF10x/18 mm nosič objektivů: 5 poloh objektivy: FLUO 4x, 10x, 40x, 100x (olej) zvětšení: 40x, 100x, 400x, 1000x zaostřování: koaxiální, hrubě a jemně stolek: dvě vrstvy, mechanický posuvný stolek, 140x132 mm, rozsah posunu 75x55 mm kondenzor: n.a. 1,25; s irisovou clonou, zaostřitelný osvětlení: halogenová žárovka 20W, polní clona, semi-köhlerův systém fluorescenční HBO 100W osvětlovací systém, vybavený zařízení: filtry: modrý (FITC) a zelený (TRITC) N-400 LD trinokulární fluorescenční mikroskop hlava: trinokulární, sklon 30, otočná o 360 WF10x/18 mm nosič objektivů: 5 poloh objektivy: FLUO 4x, 10x, 40x, 100x (olej) zvětšení: 40x, 100x, 400x, 1000x zaostřování: koaxiální, hrubě a jemně stolek: dvě vrstvy, mechanický posuvný stolek, 140x132 mm, rozsah posunu 75x55 mm kondenzor: n.a. 1,25; s irisovou clonou, zaostřitelný osvětlení: halogenová žárovka 20W, polní clona, semi-köhlerův systém fluorescenční osvětlení LED fluorescencí s vysokým výkonem. zařízení: vybaveno filtry: modrý (FITC) a zelený (TRITC) 13

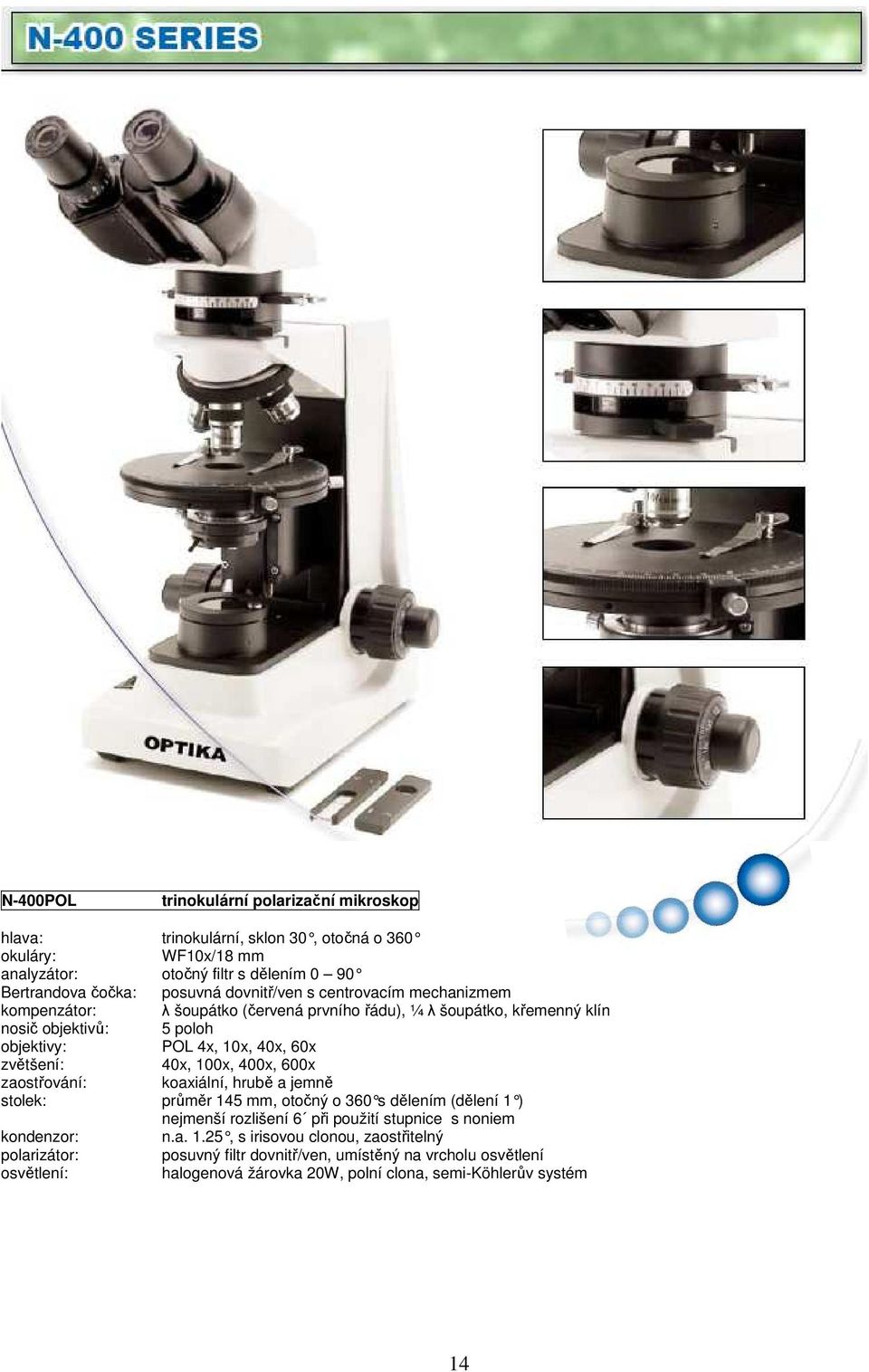

15 N-400POL trinokulární polarizační mikroskop hlava: trinokulární, sklon 30, otočná o 360 WF10x/18 mm analyzátor: otočný filtr s dělením 0 90 Bertrandova čočka: posuvná dovnitř/ven s centrovacím mechanizmem kompenzátor: λ šoupátko (červená prvního řádu), ¼ λ šoupátko, křemenný klín nosič objektivů: 5 poloh objektivy: POL 4x, 10x, 40x, 60x zvětšení: 40x, 100x, 400x, 600x zaostřování: koaxiální, hrubě a jemně stolek: průměr 145 mm, otočný o 360 s dělením (dělení 1 ) nejmenší rozlišení 6 při použití stupnice s noniem kondenzor: n.a. 1.25, s irisovou clonou, zaostřitelný polarizátor: posuvný filtr dovnitř/ven, umístěný na vrcholu osvětlení osvětlení: halogenová žárovka 20W, polní clona, semi-köhlerův systém 14

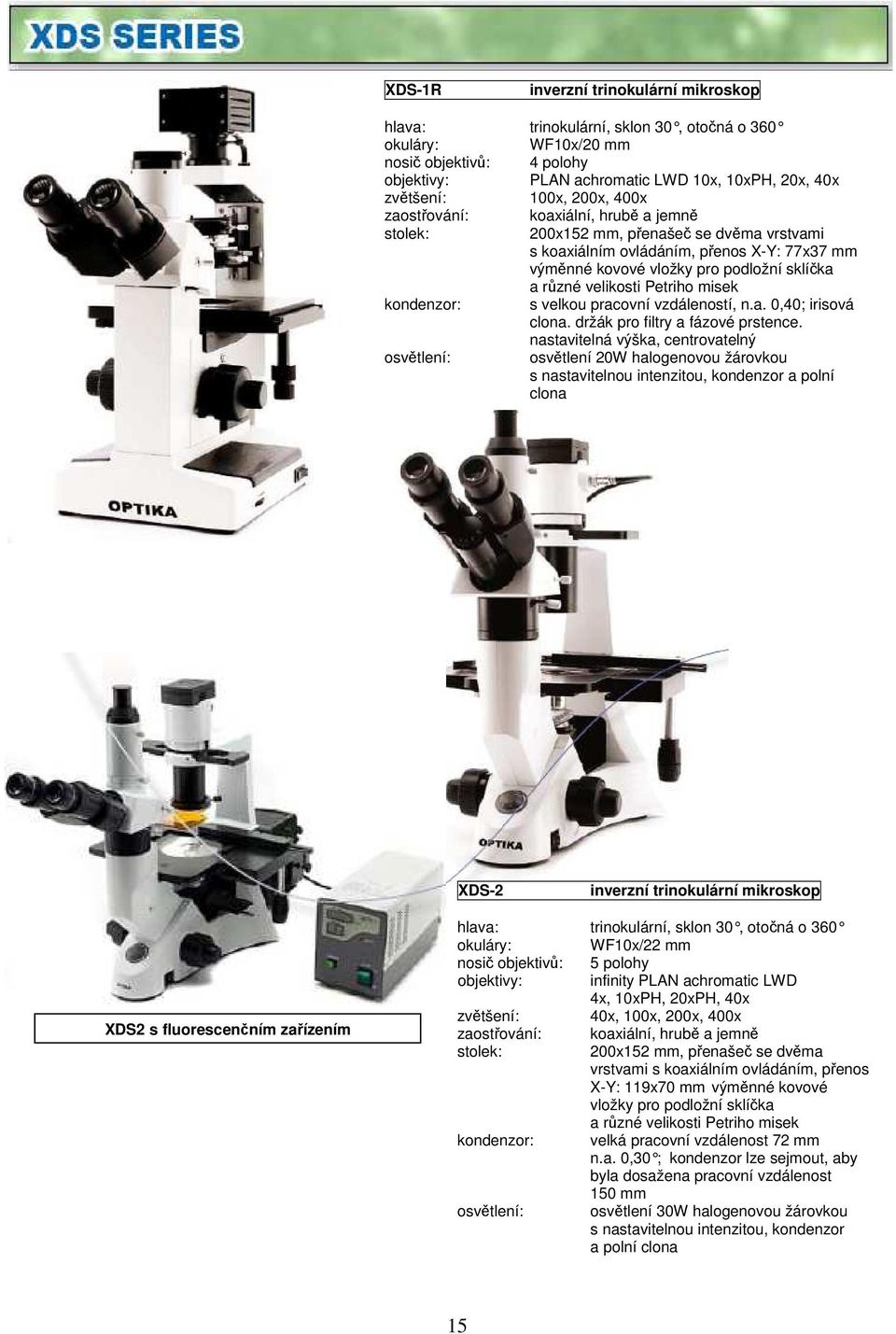

16 XDS-1R inverzní trinokulární mikroskop hlava: trinokulární, sklon 30, otočná o 360 WF10x/20 mm nosič objektivů: 4 polohy objektivy: PLAN achromatic LWD 10x, 10xPH, 20x, 40x zvětšení: 100x, 200x, 400x zaostřování: koaxiální, hrubě a jemně stolek: 200x152 mm, přenašeč se dvěma vrstvami s koaxiálním ovládáním, přenos X-Y: 77x37 mm výměnné kovové vložky pro podložní sklíčka a různé velikosti Petriho misek kondenzor: s velkou pracovní vzdáleností, n.a. 0,40; irisová clona. držák pro filtry a fázové prstence. nastavitelná výška, centrovatelný osvětlení: osvětlení 20W halogenovou žárovkou s nastavitelnou intenzitou, kondenzor a polní clona XDS-2 inverzní trinokulární mikroskop XDS2 s fluorescenčním zařízením hlava: trinokulární, sklon 30, otočná o 360 WF10x/22 mm nosič objektivů: 5 polohy objektivy: infinity PLAN achromatic LWD 4x, 10xPH, 20xPH, 40x zvětšení: 40x, 100x, 200x, 400x zaostřování: koaxiální, hrubě a jemně stolek: 200x152 mm, přenašeč se dvěma vrstvami s koaxiálním ovládáním, přenos X-Y: 119x70 mm výměnné kovové vložky pro podložní sklíčka a různé velikosti Petriho misek kondenzor: velká pracovní vzdálenost 72 mm n.a. 0,30 ; kondenzor lze sejmout, aby byla dosažena pracovní vzdálenost 150 mm osvětlení: osvětlení 30W halogenovou žárovkou s nastavitelnou intenzitou, kondenzor a polní clona 15

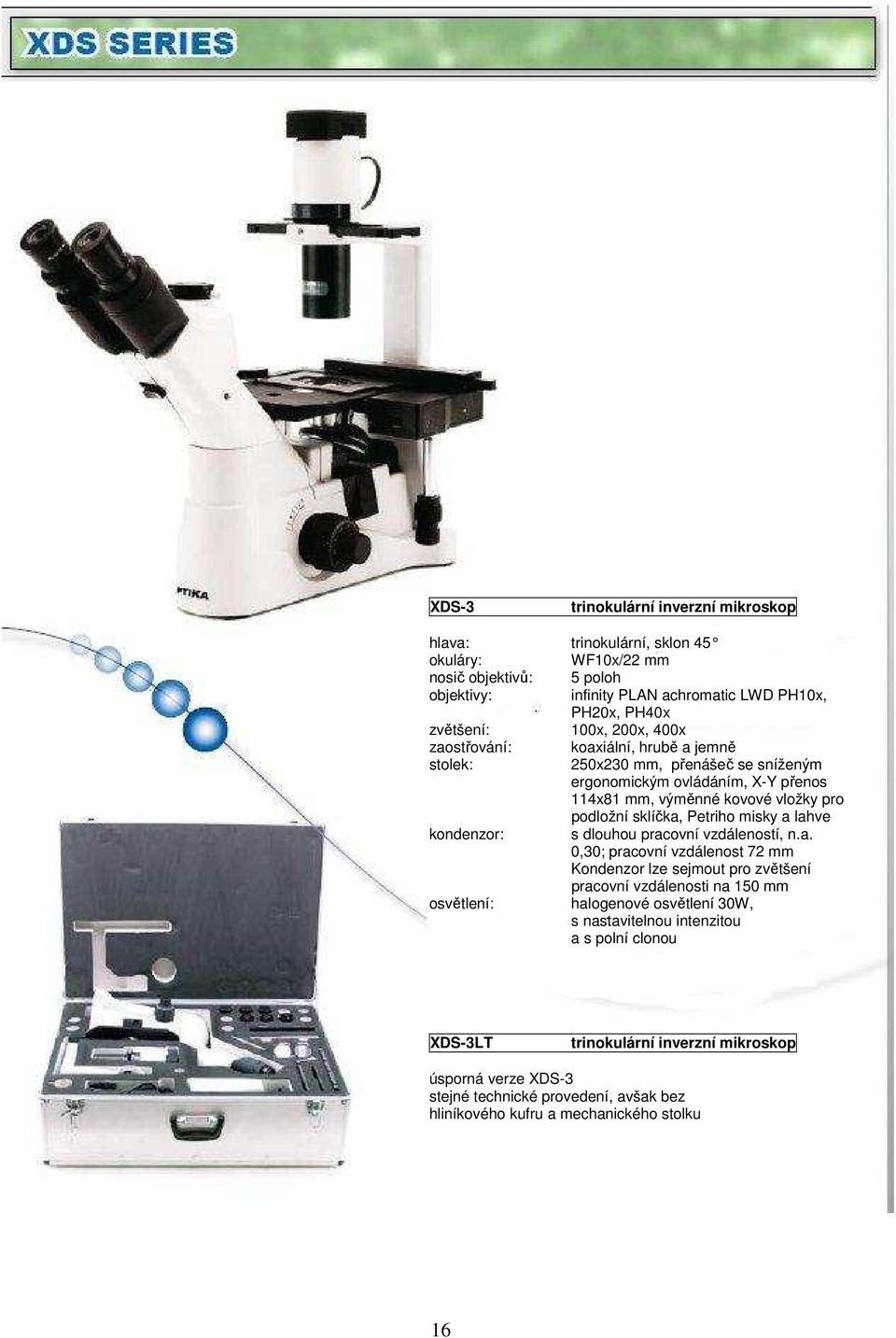

17 XDS-3 trinokulární inverzní mikroskop hlava: trinokulární, sklon 45 WF10x/22 mm nosič objektivů: 5 poloh objektivy: infinity PLAN achromatic LWD PH10x, PH20x, PH40x zvětšení: 100x, 200x, 400x zaostřování: koaxiální, hrubě a jemně stolek: 250x230 mm, přenášeč se sníženým ergonomickým ovládáním, X-Y přenos 114x81 mm, výměnné kovové vložky pro podložní sklíčka, Petriho misky a lahve kondenzor: s dlouhou pracovní vzdáleností, n.a. 0,30; pracovní vzdálenost 72 mm Kondenzor lze sejmout pro zvětšení pracovní vzdálenosti na 150 mm osvětlení: halogenové osvětlení 30W, s nastavitelnou intenzitou a s polní clonou XDS-3LT trinokulární inverzní mikroskop úsporná verze XDS-3 stejné technické provedení, avšak bez hliníkového kufru a mechanického stolku 16

18 MS-2 monoskop S-20-L stereomikroskop hlava: monokulární, sklon 45 hlava: binoku lární, sklon 45, dozadu otočná o 360 WF10x/20 mm WF10x/18 mm objektiv: 2x objektiv: 2x zvětšení: 20x zvětšení: 20x osvětlení: vláknová žárovka 10W S-10-P stereomikroskop hlava: objektiv: zvětšení: binokulární, svislá WF10x/20 mm 2x 20x S-20-2L stereomikroskop hlava: objektiv: zvětšení: osvětlení: binokulární, sklon 45, dozadu WF10x/20 mm 2x 20x dopadající a procházející osvětlení, žárovka 10W S-10-L hlava: objektiv: zvětšení: osvětlení: stereomikroskop binokulární, svislá WF10x/20 mm 2x 20x dopadající, žárovka 10W S-10-2L stereomikroskop hlava: objektiv: zvětšení: osvětlení: binokulární. svislá WF10x/20 mm 2x 20x dopadající a procházející žárovka 10W ST-30B-2L stereomikroskop hlava: objektiv: zvětšení: osvětlení: binokulární, sklon 45, dozadu WF10x/20 mm 1x / 3x 10x / 30x dopadající a procházející, žárovka 10W 17

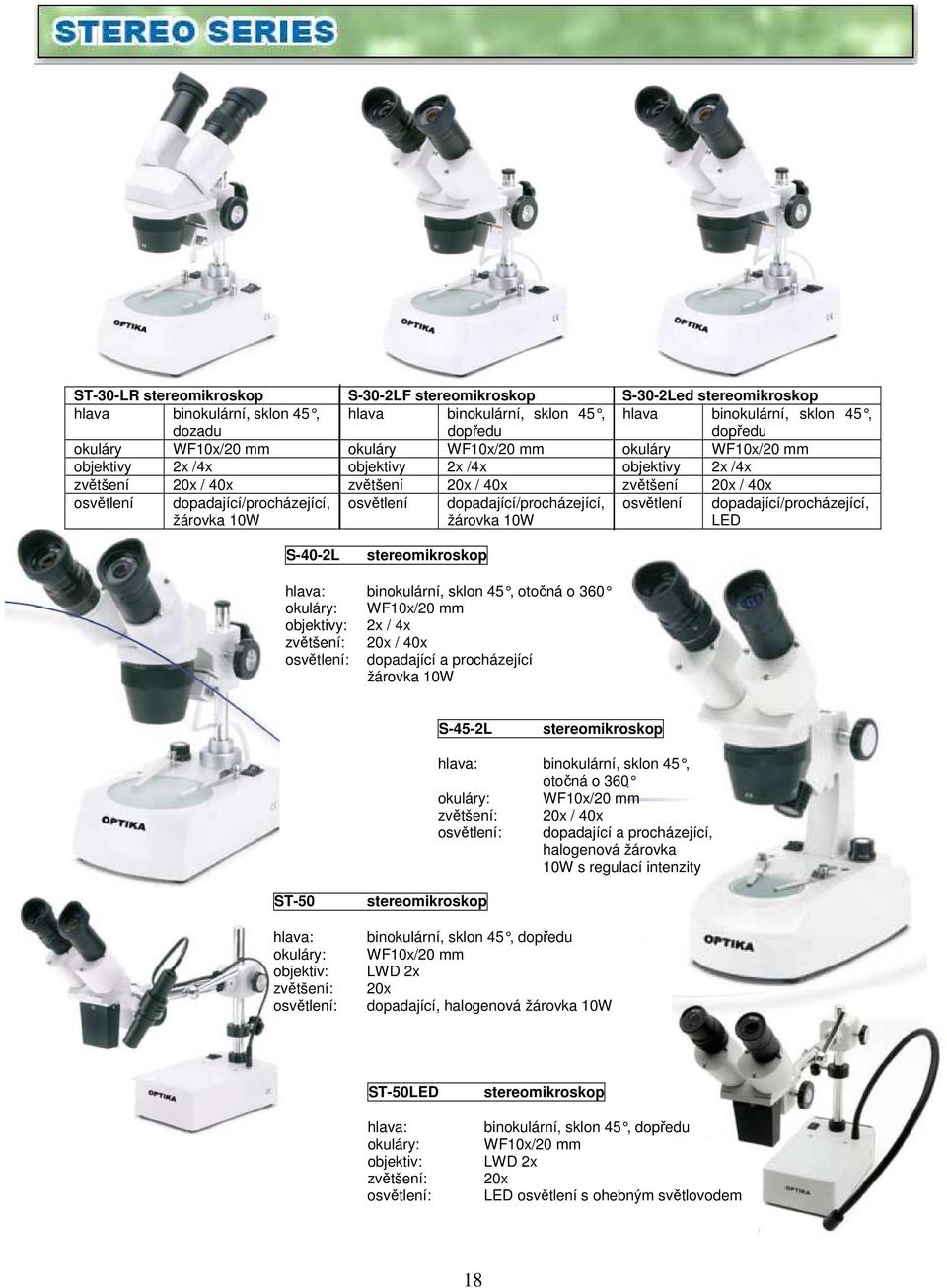

19 ST-30-LR stereomikroskop S-30-2LF stereomikroskop S-30-2Led stereomikroskop hlava binokulární, sklon 45, dozadu hlava binokulární, sklon 45, dopředu hlava binokulární, sklon 45, dopředu okuláry WF10x/20 mm okuláry WF10x/20 mm okuláry WF10x/20 mm objektivy 2x /4x objektivy 2x /4x objektivy 2x /4x zvětšení 20x / 40x zvětšení 20x / 40x zvětšení 20x / 40x osvětlení dopadající/procházející, osvětlení dopadající/procházející, osvětlení žárovka 10W žárovka 10W dopadající/procházející, LED S-40-2L stereomikroskop hlava: binokulární, sklon 45, otočná o 360 WF10x/20 mm objektivy: 2x / 4x zvětšení: 20x / 40x osvětlení: dopadající a procházející žárovka 10W S-45-2L stereomikroskop hlava: binokulární, sklon 45, otočná o 360 WF10x/20 mm zvětšení: 20x / 40x osvětlení: dopadající a procházející, halogenová žárovka 10W s regulací intenzity ST-50 hlava: objektiv: zvětšení: osvětlení: stereomikroskop binokulární, sklon 45, dopředu WF10x/20 mm LWD 2x 20x dopadající, halogenová žárovka 10W ST-50LED hlava: objektiv: zvětšení: osvětlení: stereomikroskop binokulární, sklon 45, dopředu WF10x/20 mm LWD 2x 20x LED osvětlení s ohebným světlovodem 18

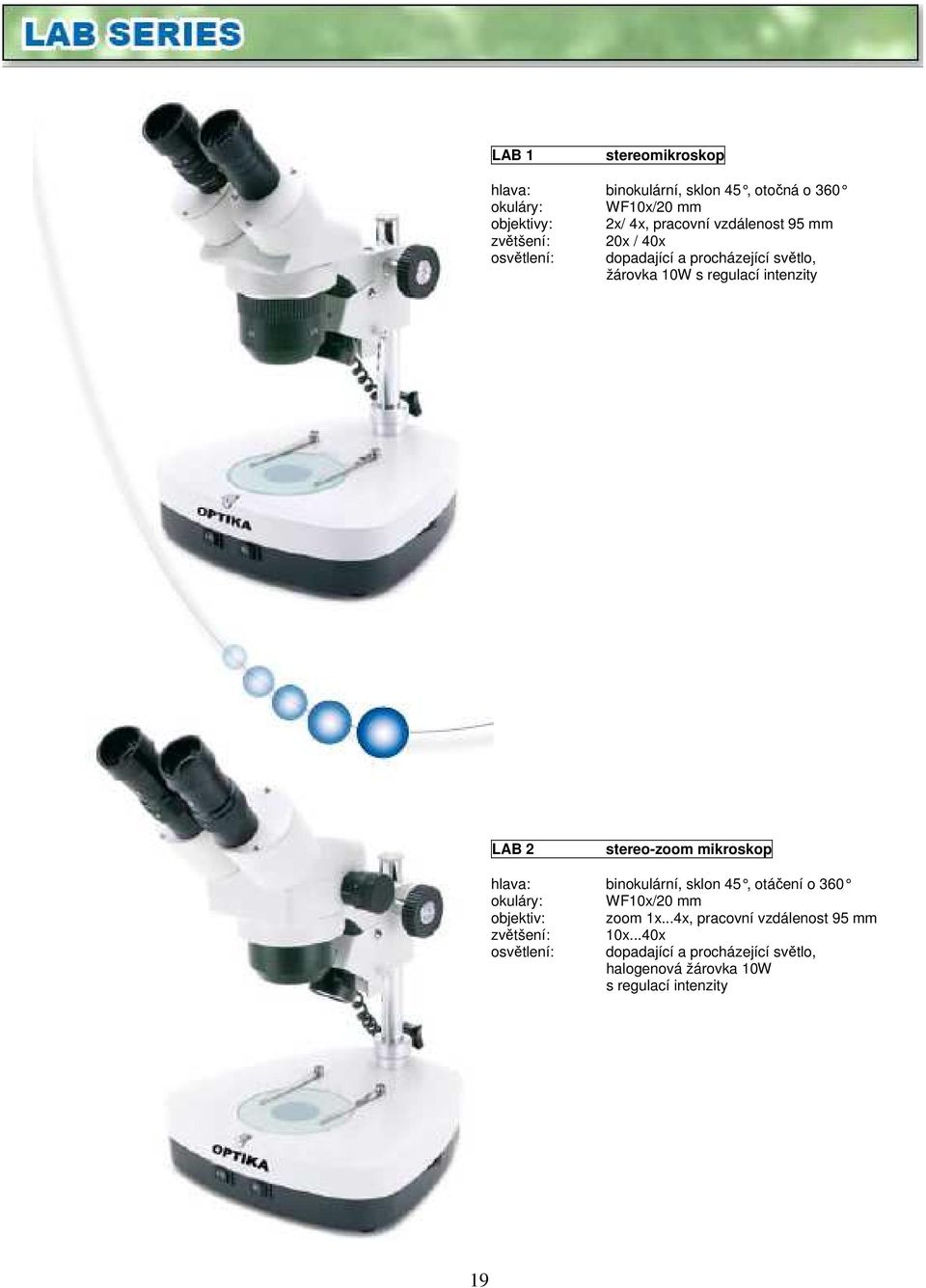

20 LAB 1 stereomikroskop hlava: binokulární, sklon 45, otočná o 360 WF10x/20 mm objektivy: 2x/ 4x, pracovní vzdálenost 95 mm zvětšení: 20x / 40x osvětlení: dopadající a procházející světlo, žárovka 10W s regulací intenzity LAB 2 stereo-zoom mikroskop hlava: binokulární, sklon 45, otáčení o 360 WF10x/20 mm objektiv: zoom 1x...4x, pracovní vzdálenost 95 mm zvětšení: 10x...40x osvětlení: dopadající a procházející světlo, halogenová žárovka 10W s regulací intenzity 19

21 SZM-1 stereo-zoom mikroskop hlava: binokulární, sklon 45, otočná o 360 WF10x/20 mm, vysoký vhled objektiv: zoom 0,7x...4,5x, pracovní vzdálenost 100 mm zvětšení: 7x 45x osvětlení: dopadající a procházející světlo, halogenová žárovka 15W s regulací intenzity SZM-2 stereo-zoom mikroskop trinokulární verze SZM-1 SZM-3 stereo-zoom mikroskop hlava: binokulární, sklon 45, otáčení 360 WF10x/20 mm, vysoký vhled objektiv: zoom 0,7x -4,5x, pracovní vzdálenost 95 mm zvětšení: 7x až 45x stolek: univerzální s vyloženým ramenem SZM-4 stereo-zoom mikroskop trinokulární verze SZM-3 SZM-SMD stereo-zoom mikroskop stejný jako SZM-4, avšak se šikmým pozorováním pro SMD inspekci 20

22 21

23 TYP HLAVA OKULÁRY OBJEKTIVY STOLEK OSVĚTLENÍ SZR-1 binokulární EWF10x/22 0,67...4,5x jednoduchý SZR-2 trinokulární EWF10x/22 0,67...4,5x jednoduchý SZR-3 binokulární EWF10x/22 0,67...4,5x jednoduchý dopadající, halogen 12V/15W, ext. trafo SZR-4 trinokulární EWF10x/22 0,67...4,5x jednoduchý dopadající, halogen 12V/15W, ext. trafo SZR-5 binokulární EWF10x/22 0,67...4,5x základna trans-iluminátor SZR-6 trinokulární EWF10x/22 0,67...4,5x základna trans-iluminátor SZR-7 binokulární EWF10x/22 0,67...4,5x základna trans-iluminátor SZR-8 trinokulární EWF10x/22 0,67...4,5x základna trans-iluminátor SZR-9 binokulární EWF10x/22 0,67...4,5x sloup, základna s osvětlením SZR-10 trinokulární EWF10x/22 0,67...4,5x sloup, základna s osvětlením dopadající nebo procházející, halogen 12V/15W, externí transformátor SZR-11 binokulární EWF10x/22 0,67...4,5x jednoduché rameno SZR-12 trinokulární EWF10x/22 0,67...4,5x jednoduché rameno SZR-13 binokulární EWF10x/22 0,67...4,5x rameno s dlouhým SZR-14 trinokulární EWF10x/22 0,67...4,5x vyložením rameno s dlouhým vyložením 22

24 GEMOLOGICKÁ SÉRIE SZM-GEM-1 stereo-zoom gemologický mikroskop hlava: binokulární, sklon 45, otočná o 360 WF10x/20 mm, vysoký vhled objektiv: zoom 0,7x 4,5x, pracovní vzdálenost 95 mm zvětšení: 7x až 45x osvětlení: procházející světlo: speciální osvětlení LED pro světlé a tmavé pole dopadající světlo: halogenová žárovka 15W v obou případech regulace intenzity SZM-GEM-2 stereo-zoom gemologický mikroskop trinokulární verze SZM-GEM-1 OPTIGEM-1 stereo-zoom gemologický mikroskop hlava: binokulár, 45, otočná o 360 WF10x/20 mm, vysoký vhled objektiv: zoom 0,7x až 4,5x, pracovní vzdálenost 95 mm zvětšení: 7x až 45x osvětlení: procházející světlo: osvětlení LED pro světlé a tmavé pole dopadající světlo: osvětlení LED s ohebným světlovodem v obou případech regulace intenzity OPTIGEM-2 stereo-zoom gemologický mikroskop trinokulární verze OPTIGEM-1 23

25 OSVĚTLOVACÍ SYSTÉMY SÉRIE CL CL-01 zdroj studeného světla 100W zdroj studeného světla, halogenová žárovka 12V s vysokým výkonem. Jas se řídí ovládačem. Napájen 230V. CL-11 dvouramenný vláknový světlovod délka 500 mm, průměr 13 mm. Opatřený dvěma kondenzory (čočkami) na konci ramen CL-12 prstencové osvětlení vláknovým světlovodem délka 700 mm, průměr 16 mm. Osvětlovací prstenec je vhodný pro série SZM a SZR, upevní se třemi šrouby. Průměr prstence pro upevnění je 55 mm. CL-15.1 prstencové osvětlení LED prstencové osvětlení s diodami LED. Vhodné pro série SZM a SZR. Napájení 230V. Regulace intenzity, Průměr prstence pro upevnění je 60 mm. CL-20 prstencové osvětlení fluorescenční prstencové osvětlení, 8W. Vhodné pro SZM a SZR série. Napájení 230V. Průměr prstence pro upevnění je 60 mm. CL-30 dvouramenné osvětlení LED s výkonnými diodami LED 3W, bez regulace jasu CL-31 dvouramenné osvětlení LED s výkonnými diodami LED 3W, vybavený regulací jasu 24

26 DIGITÁLNÍ KAMERY FOTO & VIDEO OPTIKAM 2 digitální kamera USB 480 Kpixel, s vestavěným optickým adaptérem OPTIKAM 3 digitální kamera USB 1,3 Mpixel, s vestavěným optickým adaptérem OPTIKAM 3C digitální kamera USB 1,3 Mpixel, s adaptérem C-mount a s optickým adaptérem OPTIKAM Pro3 digitální kamera USB 3,2 Mpixel, s adaptérem C-mount a s optickým adaptérem OPTIKAM Pro5 digitální kamera USB 5 Mpixel, s adaptérem C-mount a s optickým adaptérem DIGI souprava s digitální kamerou až do 10 Mpixel, s univerzálním optickým adaptérem EDUCAM fexibilní barevné CCD video-kamery VC SERIES barevné CCD video-kamery 25

27 DIGITÁLNÍ MIKROSKOPY DM-5 digitální monokulární mikroskop hlava: digitální, monokulární, otočná o 360, sklon 45 okulár: WF10x/16 mm nosič objektivů: 3 polohy objektivy: Achromatic 4x, 10x, 40x stolek: otočný kulatý stolek pro dia-pozorování, 90 mm. rozsah posunu 5 mm, svorky pro uchycení preparátu zaostřování: hrubé a jemné, oddělené osy osvětlení: bíle LED, nezle nabíjet, s regulací jasu digitální rozlišení kamery: 800x600pixel, 480K výstup: USB port software: OPMIAS (Optika Micro Image Analisys Software) 0,48 Mp DM-10 monokulární digitální mikroskop hlava: digitální, monokulární, otočná o 360, sklon 45 okulár: WF10x/18 mm nosič objektivů: čtyřnásobný, obrácený dozadu objektivy: Achromatic 4x, 10x, 40x, 100x (olej) stolek: se dvěma vrstvami, mechanický, posuvný, 125x115 mm, rozsah posunu 50x30 mm kondenzor: n.a. 1,25; typ Abbe zaostřování: koaxiální, hrubé a jemné, se zarážkou osvětlení: bíle LED, nezle nabíjet, s regulací jasu digitální rozlišení kamery: 800x600pixel, 480K výstup: USB port software: OPMIAS (Optika Micro Image Analisys Software 0,48 Mp DM-15 digitální binokulární mikroskop hlava: digitální, monokulární, otočná o 360, sklon 45 okulár: WF10x/20 mm nosič objektivů: čtyřnásobný, obrácený dozadu objektivy: Achromatic 4x, 10x, 40x, 100x (olejová imerze) stolek: se dvěma vrstvami, mechanický, posuvný, 160x142 mm rozsah posunu 76x52 mm kondenzor: typ Abbe, n.a. 1,25, centrovací systém zaostřování: hrubé a jemné s oddělenými osami, zarážka zaostření 2,0 Mp osvětlení: bílé LED, nelze nabíjet, regulace jasu rozlišení digitální kamery: 1600x1200pixel, 2,0M výstup: USB 2.0 port software: OPMIAS (Optika Micro Image Analisys Software) DM-20 digitální binokulární mikroskop hlava: digitální, monokulární, otočná o 360, sklon 45 okulár: WF10x/20 mm nosič objektivů: čtyřnásobný, obrácený dozadu objektivy: PLAN Achromatic 4x, 10x, 40x, 100x (olejová imerze) stolek: se dvěma vrstvami, mechanický, posuvný, 160x142 mm rozsah posunu 76x52 mm kondenzor: typ Abbe, n.a. 1,25, centrovací systém zaostřování: hrubé a jemné s oddělenými osami, zarážka zaostření osvětlení: bílé LED, nelze nabíjet, regulace jasu rozlišení digitální kamery: 2048x1536pixel, 3,2M výstup: USB 2.0 port 3,2 Mp 26

28 Optika Vision je soubor software, související s našimi sériemi Optikam. Jsou dvě verze: Lite a Pro, určené pro uspokojení jak začátečníků, tak pokročilých uživatelů. Optika Vision Lite je určena pro všechny přístroje Optikam a zvlášť doporučena pro použití s kamerami Otpikam2, 3 a 3C. Je vhodná pro zprávy a lineární měření. Optika Vision Pro byla vyvinuta exkluzivně pro série Optikam Pro ke získávání profesionálních obrazů a pro obrazovou analýzu. Balík freeware je určen jako bonus pro další zkušenosti uživatele. Včetně: - Optika Vision Lite - Optika Vision Pro - AMCap - GIMP - Combine Z5 - Image Tool - MBF Image J 27

29 SOFTWARE PRO ANALÝZU OBRAZU OPMIAS (OPTIKA Micro Image Analysis Software) je speciálně vyvinuta pro digitální mikroskopy série Optika, DM. Obsahuje mocné nástroje pro zachycení, nastavení, ovládání a měření. OPMIAS může být použita pro v různých odvětvích, jako je biologie, medicína, výuka, mechanika, elektronika a chemie. 28

30 PRŮMYSLOVÉ MIKROSKOPY XC-100L přenosný mikroskop vybavený mikrometrickým okulárem WF10x/17 mm s nitkovým křížem, děleným na desetiny milimetru. Objektiv 10x achromatic (celkové zvětšení 100x), zaostřování ovládané mechanizmem s ozubeným kolečkem, nastavitelné osvětlení jednotkou s tužkovou baterií XZ-1 průmyslový zoom monoskop stolní mikroskop pro měření a pozorování povrchů s objektivem zoom. Vybavený mikrometrickým okulárem WF10x/18 mm s nitkovým křížem, s dělením na desetiny milimetru. Objektiv zoom achromatic 0,7 x až 4,5x, maximální zvětšení 45x Jednotka pro dvojí osvětlení dopadající a procházející světlo s nízkonapěťovou halogenovou žárovkou (12V/10W) Pracovní vzdálenost 90 mm. IMM-1 inverzní trinokulární metalurgický mikroskop hlava: trinokulární, sklon 45, otočná o 360 WF10x/20 mm nosič objektivů: 5 poloh objektivy: infinity PLAN achromatic LWD 4x, 10x, 20x, 40x zvětšení: 40x, 100x, 200x, 400x zaostřování: koaxiální, hrubě a jemně stolek: 250x230 mm. Posuvník se sníženým ergonomickým koaxiálním ovládáním. Posun Y: 119x70 mm. Výměnné kovové vložky pro podložní sklíčka, Petriho misky a lahve. filtry: polarizátor, analyzátor, modrý, zelený, žlutý osvětlení: halogenové osvětlení 30W s regulací intenzity, kondenzor a polní clona 29

31 KATALOGY TECHNICKÉ KATALOGY DODÁME NA POŽÁDÁNÍ 30

32 31
