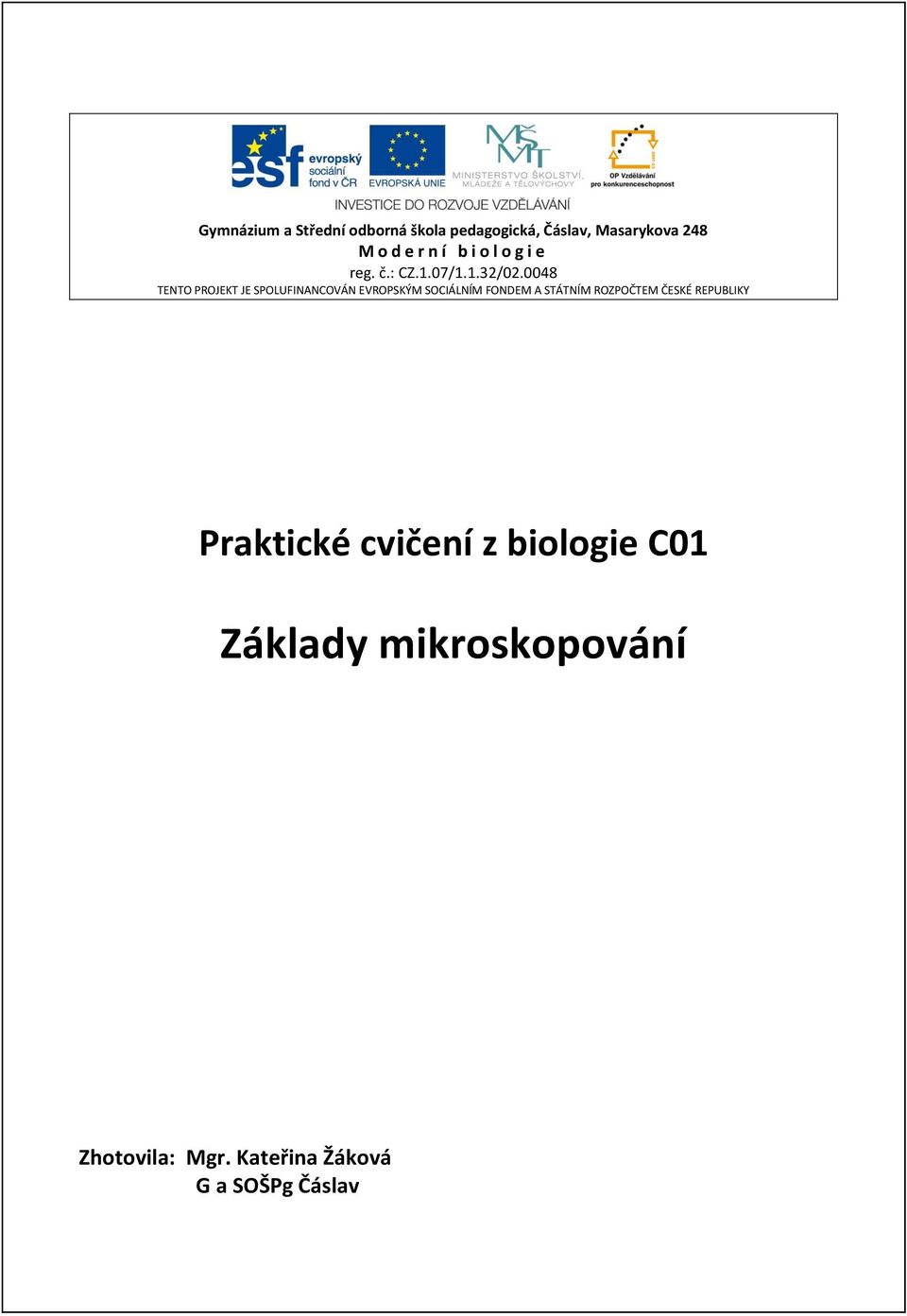

1 Gymnázium a Střední odborná škola pedagogická, Čáslav, Masarykova 248 M o d e r n í b i o l o g i e reg. č.: CZ.1.07/1.1.32/ TENTO PROJEKT JE SPOLUFINANCOVÁN EVROPSKÝM SOCIÁLNÍM FONDEM A STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY Praktické cvičení z biologie C01 Základy mikroskopování Zhotovila: Mgr. Kateřina Žáková G a SOŠPg Čáslav

2 PRACOVNÍ LIST K PRAKTICKÉMU CVIČENÍ Z BIOLOGIE C01 A. Metodický pokyn TÉMA: Základy mikroskopování Předmět Třída Časová náročnost Forma Organizace Cíl Pomůcky a materiál Poznámky cvičení z biologie, seminář z biologie ročník SŠ 45 min praktické cvičení samostatná práce nebo práce ve dvojicích prohlédnout si mikroskop a jeho základní části, seznámit se s typy preparátů pro mikroskopování a jejich přípravou mikroskop, pomůcky k mikroskopování, noviny řešení opakovacích úloh je v kapitole teoretický úvod B. Teoretický úvod Mikroskop je přístroj, kterým pozorujeme okem neviditelné nebo těžko viditelné objekty. Rozlišujeme mikroskopy optické a elektronové. V elektronových mikroskopech vytváří obraz svazek letících elektronů, které buď objektem procházejí, nebo se od předem pokovených struktur odrážejí. V optickém mikroskopu je pozorovaný preparát osvětlován světelnými paprsky, jejichž chod je usměrňován optickými čočkami. Optické mikroskopy se dělí na monokulární mikroskopy, binokulární mikroskopy a binokulární stereomikroskopy (pro větší objekty vyžadující prostorové vidění). Části mikroskopu rozdělujeme na části mechanické, optické a osvětlovací. Mezi mechanické části patří stativ, revolverová hlavice, stolek se svorkami nebo křížovým vodičem preparátu, tubus, zaostřovací šroub (makrometrický šroub a mikrometrický šroub). Optická část zahrnuje okulár a objektivy. Celkové zvětšení = zvětšení okuláru x zvětšení objektivu. Mezi osvětlovací části patří světelný zdroj (denní světlo nebo žárovka), mikroskopické lampy, zrcátko, kondenzor s irisovou clonou, barevné filtry. Kondenzor je soustava čoček o krátké ohniskové vzdálenosti, která je pod stolkem mikroskopu a soustřeďuje světlo na pozorovaný preparát. Mikroskop vytváří obraz převrácený, obraz je neskutečný a zvětšený.

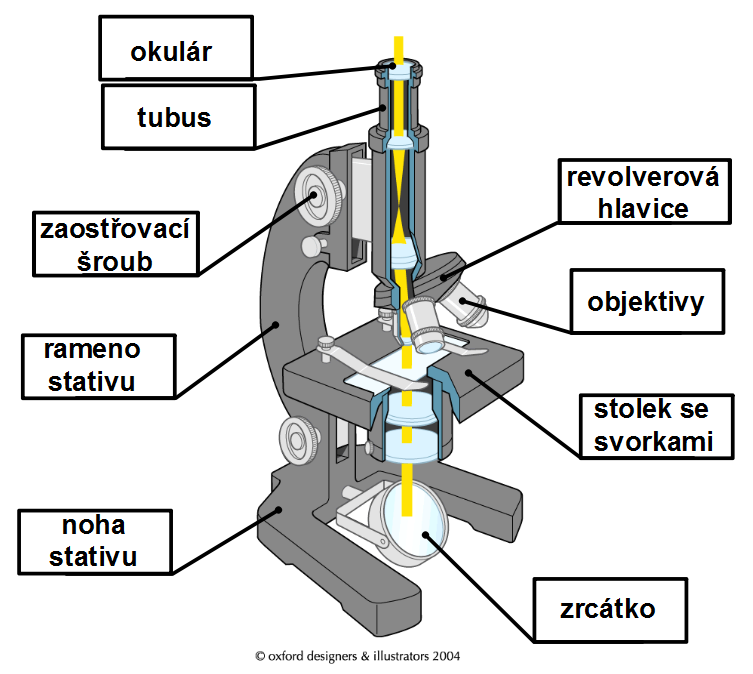

3 Obr. č. 1: Stavba žákovského mikroskopu Mezi nejběžnější pomůcky pro mikroskopování patří: podložní a krycí skla, pinzeta, preparační jehla, žiletka, nůžky, kapátko, Petriho miska, kádinka, štěteček, filtrační papír, hadřík. Z biologických objektů je nutné pro pozorování mikroskopem zhotovit mikroskopický preparát. Mikroskopické preparáty rozlišujeme podle stavu materiálu na vitální (z živého materiálu) a fixované (z usmrceného materiálu upraveného řezáním a barvením). Podle trvanlivosti preparátu rozlišujeme preparáty dočasné (po prozkoumání je zrušen, médium je voda) a trvalé (vydrží desítky let, je v trvalém médiu). Podle použití barviv rozlišujeme preparáty nebarvené a barvené, ve kterých barvivem zviditelňujeme určité struktury preparátu. Podle úpravy preparátu rozlišujeme preparáty celkové (z celého organismu), roztlakové (rozmáčknutí materiálu) a řezové (podélné nebo příčné řezy). Základním způsobem dokumentace je kresba. Pozorované preparáty je nutné do protokolu zakreslit. Kreslí se rukou, nepoužívá se kružítko, ani pravítko. Kreslí se obyčejnou tužkou (č. 2). U mnohobuněčných souborů se kreslí 3 až 4 buňky. Obrázek musí být dostatečně velký (půl strany A4). Odkazy na detaily obrázku se označují tenkými čarami mimo obrázek, popisuje se tužkou nebo perem. C. Praktické cvičení z biologie č. 1 návrh protokolu

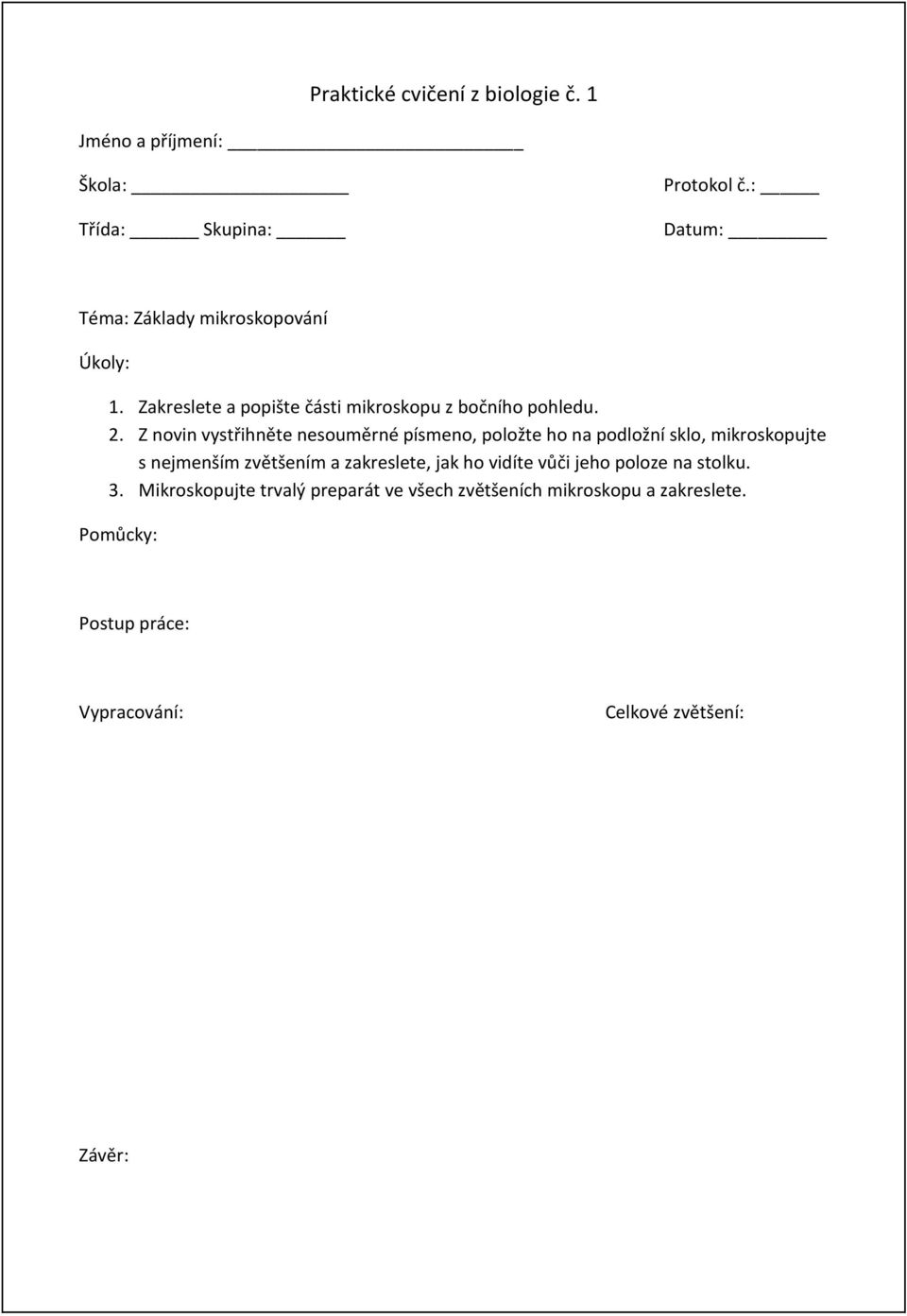

4 Praktické cvičení z biologie č. 1 Jméno a příjmení: Škola: Třída: Skupina: Protokol č.: Datum: Téma: Základy mikroskopování Úkoly: 1. Zakreslete a popište části mikroskopu z bočního pohledu. 2. Z novin vystřihněte nesouměrné písmeno, položte ho na podložní sklo, mikroskopujte s nejmenším zvětšením a zakreslete, jak ho vidíte vůči jeho poloze na stolku. 3. Mikroskopujte trvalý preparát ve všech zvětšeních mikroskopu a zakreslete. Pomůcky: Postup práce: Vypracování: Celkové zvětšení: Závěr:

5 D. Opakování 1. Jaké typy mikroskopů rozlišujeme a jak je u nich vytvářen obraz. 2. Jmenuj mechanické části mikroskopu. 3. Jak určíme celkové zvětšení? 4. Uveď osvětlovací části mikroskopu. 5. Jaký obraz vytváří mikroskop? 6. Uveď nejběžnější pomůcky pro mikroskopování. 7. Rozliš mikroskopické preparáty podle stavu materiálu. 8. Čím se liší dočasné a trvalé preparáty? 9. Uveď typy mikroskopických preparátů podle úpravy materiálu. 10. Uveď pravidla zakreslování preparátu do protokolu.

6 E. Použitá literatura 1. Jurčák, J.: Komentovaný atlas anatomie vyšších rostlin. Třebíč, Nakladatelství Radek Veselý Rosypal, S. a kol.: Nový přehled biologie. Praha, Scientia F. Obrázky a mikrofotografie Obrázek č. 1 knihovna prostředků ActivInspire, upravila Kateřina Žáková, zakova@gymcaslav.cz
