1 Alternetivo s.r.o. Školení vláknová optika JARO 2014 Část 6. další produkty pro optické sítě - produktová prezentace optických komponent

2 Alternetivo s.r.o. - partner pro optické sítě - kompletní portfolio produktů pro optiku r založení společnosti atlantis datacom s.r.o. - zpočátku zaměření na metalické strukturované kabeláže r.2000 exkluzivní distribuce optických kabelů SAMSUNG r.2000 distribuce švýcarského systému Reichle de Massari r.2001 navázání spolupráce s výrobci patchcordů,pigtailů a dalších komponent pro optické sítě r.2002 distribuce SFP, GBIC, XFP a dalších transceiverů od prvovýrobců OPTOWAY, OPTECH, OPNEXT a dalších r.2002 distribuce testerů pro optiku IDEAL, OWL a dalších r.2002 distribuce produktů MICROSENS (FTTH řešení. WDM technologie) r.2003 distribuce produktů CTC-Union (konvertory, WDM technologie) r.2005 distribuce optických komponent společnosti 3M r.2006 postupné doplnění sortimentu o nářadí a speciální nástroje r.2008 distribuce amerického systému SIEMON r.2008 exkluzivní distribuce korejských produktů ILSINTECH r.2009 distribuce xwdm systémů CUBE Optics r.2009 distribuce chrániček, mikrochrániček a příslušenství Dura-Line r.2009 optické vany ZCOMAX, rozvaděče VISSEM r IMM, CT Networks, SCS-F atd. r.2011 Lightel, Sunsea, Finissar, EigenLight, AUTORIZOVANÝ Servis Ilsintech r alternetivo.s.r.o.

3 Svářečky, testery, nářadí pronájem i servis nejen prodáváme, ale i půjčujeme, pronajímáme a servisujeme -svářečky a lámačky ILSINTECH - powermetery pro MM i SM vlákna (IDEAL, OWL) - certifikační testery pro MM vlákna (IDEAL) - OTDR testery CTC pro SM vlákna - sady nářadí pro preparaci vláken - konektorovací sady pro optické konektory FIC, 3M, RdM a další

4 Rozšíření půjčovny inspekční mikroskop LighTel foukačka + kompresor + příslušenství 4x svářečka k dispozici

5 Optické patchcordy - optický patchcord (jumper kabel) je standardní nebo na míru vyrobený propojovací optický kabel, zakončený na obou koncích optickými konektory - patchcordy se používají k propojení zařízení uvnitř rozvaděče, nebo k připojení aktivních prvků k optické trase zakončené v rozvaděči. - Patchcordy bývají zpravidla duplexní (2x vlákno, 4xkonektor), na přání lze dodat i kabely simplexní (1x vlákno, 2x konektor) pro jednovláknové xwdm aplikace

6 Optické patchcordy (jumper kabely) - patchcordy simplexní i duplexní - multimode i singlemode vlákna - běžné kombinace konektorů skladem (ST, SC, LC, FC, E2000) - běžné délky skladem (1,2,3 a 5m) - další konektory také možné (FC, FDDI, SMA, MTRJ, VF-45) - komponenty TYCO, SEIKOH, H+S, R&M - různé průměry plášťů 900um až 2,8mm -zpravidla LSOH či LSFROH materiál - duplexní patchcord - alternativní low-cost produkty ZCOMAX - venkovní varianty SAMSUNG DROP FTTx 657A 3mm -simplexní patchcord

7 Optické vany 19 a nástěnné rozvaděče - optické rozvaděče se používají k zakončení optických kabelů a jejich spojení s různými prvky vnějšího prostředí rozvaděče jsou k dispozici v pevné a výsuvné verzi. - pro různé typy a počty konektorů (spojek) - modulární verze z výměnnými čely - nástěnné rozvaděče varianty na omítku, pod omítku, na sloup či do budovy

8 Optické rozvaděče ZCOMAX. 19 vany pevné i výsuvné - modulární konstrukce - čela pro konektory ST, LC, SC, E až 96vláken na 1U - 1U FTTx varianta pro ukončení až 24 DROP kabelů - malá instalační hloubka - velmi kvalitní pojezdy u výsuvné varianty - 2U varianta až 188vláken (LC QUAD)

9 Optické vany HD-ODF 19 vysoko-hustotní výklopné - varianta 1U obsahuje 2x blok po 24 SC nebo LC nebo E2000 konektorech (celkem tedy 48x konektor), - varianta 2U pak 4x blok (96x simplex konektor). Předosazeno simplexními spojkami - obsahují kazety i hřebeny, - součástí dodávky jsou i potřebné ochrany sváru a transportní trubičky pro vlákna - vynikající poměr cena/výkon

10 Optické rozvaděče SIEMON - 19 vany pevné i výsuvné, modulární systém Quick-Pack - vany s vyšší hustotou konektorů (až 288vláken na 3U) - malé nástěnné optické rozvaděče

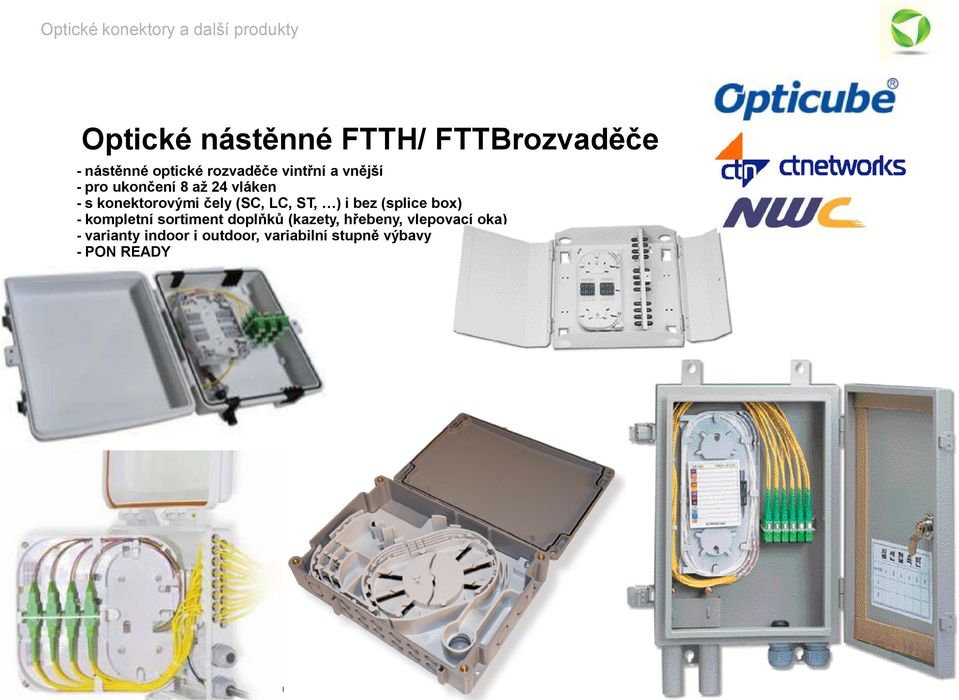

11 Optické nástěnné FTTH/ FTTBrozvaděče - nástěnné optické rozvaděče vintřní a vnější - pro ukončení 8 až 24 vláken - s konektorovými čely (SC, LC, ST, ) i bez (splice box) - kompletní sortiment doplňků (kazety, hřebeny, vlepovací oka) - varianty indoor i outdoor, variabilní stupně výbavy - PON READY

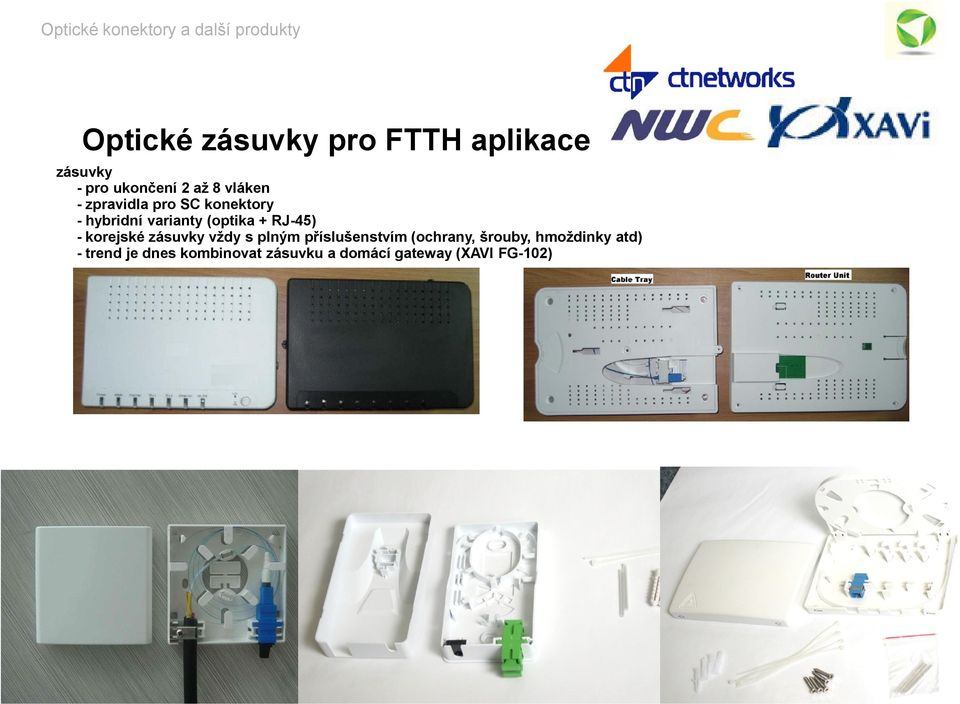

12 Optické zásuvky pro FTTH aplikace zásuvky - pro ukončení 2 až 8 vláken - zpravidla pro SC konektory - hybridní varianty (optika + RJ-45) - korejské zásuvky vždy s plným příslušenstvím (ochrany, šrouby, hmoždinky atd) - trend je dnes kombinovat zásuvku a domácí gateway (XAVI FG-102)

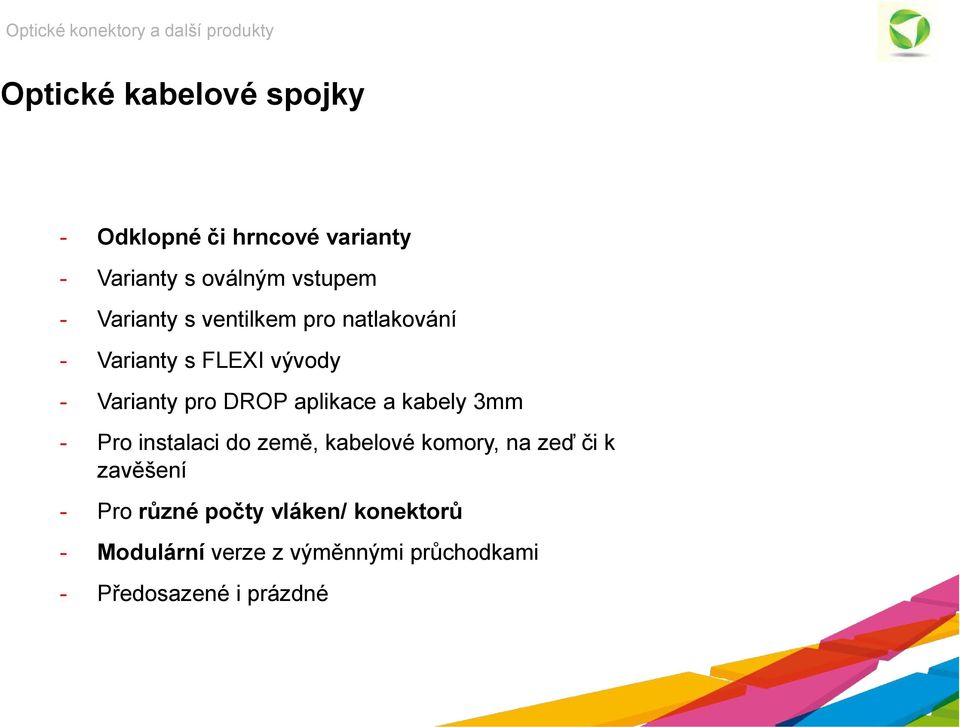

13 Optické kabelové spojky - Odklopné či hrncové varianty - Varianty s oválným vstupem - Varianty s ventilkem pro natlakování - Varianty s FLEXI vývody - Varianty pro DROP aplikace a kabely 3mm - Pro instalaci do země, kabelové komory, na zeď či k zavěšení - Pro různé počty vláken/ konektorů - Modulární verze z výměnnými průchodkami - Předosazené i prázdné

14 Kabelové spojky pro aplikace FTTx - kompletní portfolio spojek - mnoho variant pro každou aplikaci- možnost ukončení až 4 vláken - možnost instalace do země - kompletní sortiment příslušenství (držáky na zeď a sloupy, zemnící kabely atd.) Kabelové spojky R&M řady LC Kabelové spojky R&M řady RM Kabelové spojky R&M řady FTTx

15 Univerzální kabelové optické spojky OPTICUBE s oválem - kompletní přibalené příslušenství (kazety, hřebeny, ochrany, zemnící sada, spona na ovál, smršťovačky atd.) - univerzální průchodky pro všechny běžné kabely - včetně ventilku pro natlakování - 2x oválný vstup pro instalace na Omegu (Fiber in the loop) - možnost ukončení/ provaření až 288 vláken (dle typu a rozměru spojky) - vhodné do země, komory či na sloup - vynikající ceny - PON READY

16 Optické konektory a další produkty Kabelové optické spojky univerzální - CT kompletní přibalené příslušenství (kazety, hřebeny, ochrany atd.) - mnoho variant průchodek pro každou aplikaci - průchodka pro 32x DROP kabel - možnost ukončení/ provaření až 144 vláken - robustní provedení se 4-bodovým zámkem - vhodné do komory, na sloup či k zavěšení na nosné lano - vynikající ceny - PON READY SAMSUNG DROP 3mm ready

17 Univerzální kompaktní kabelové optické spojky RN FOC pro DROP aplikace - kompletní přibalené příslušenství (kazety, hřebeny, transportní trubičky, držáků atd.) - univerzální průchodky pro všechny běžné kabely - 8x výstup pro 3mm DROP kabely - možnost ukončení/ provaření až 48 vláken - vhodné do komory, na sloup či k zavěšení - vynikající cena - Robustní provedení - PON READY SAMSUNG DROP 3mm ready

18 Kompletní sortiment nářadí a přípravků pro práci s vlákny, optickými kabely a trubkami - nářadí IDEAL Industries - nářadí RIPLEY - nářadí 3M - nářadí ROTH - nářadí ILSINTECH - a mnoho dalších.. - možnost vytvoření unikátních setů nářadí dle přání zákazníka

19 Kompletní sortiment nářadí a přípravků pro servisní čištění optických vláken a ferulí - kompletní systém čištění pro vláknovou optiku - MICROCARE - čistící přípravky HUX - inspekční USB mikroskop od výrobce THE FIBERS - IPA aplikátory ILSINTECH, MENDA + isopropyl alcohol

20 Sady nářadí pro optiku připravené na míru - Klíčový produkt lámačky ILSINTECH - Sady pro 3M NPC konektory a spojky FIBRLOK - Sady pro FIC bez nástrojové konektory

21 Kompletní sortiment nářadí jednoduché VFL zdroje několik typů s různým technickým provedením/cenou - dostupné redukce z 2,5mm na 1,25mm ferule - na přání lze dodat i z vyšším výkonem než standartní 1mW - 3, 5, 10,mW u verze VFF5-EKO

22 Nové nástroje a ekonom. sady nářadí - sada pro montáž epoxid. konektorů včetně pícky - ekonomická čistící sada a mnoho dalších novinek

23 Aktivní prvky pro vláknovou optiku - Optické media konvertory - 2R a 3R repeatery - Optické transceivery (SFP, GBIX, XFP, SFP+, X2, XENPAK) - Optické multiportové přepínače s SFP sloty (ZCOMAX)

24 Optometalické převodníky CTC-Union řada FMC - "stand-alone" design - dostupné šasi 10" i 19" - hustota 16 portů na 2U 19" - u šasi možnost volby AC či DC napájení - plastové provedení - neřiditelné - WDM varianty pro přenos služby po jednom vlákně - varianty s PoE či pro přenos přes POF (plastic optic fiber) - VDSL2 převodníky v designu FMC, lze kombinovat v jednom šasi s optickými konvertory

25 Optometalické převodníky CTC-Union řada FIB - "stand-alone" design - dostupné šasi 19" s možnostní redundantního napájení - hustota 16 portů na 3U 19" - u šasi možnost volby AC či DC napájení - kovové provedení - převodníky v řiditelné i neřiditelné variantě - široká nabídka variant pro přenos následujících protokolů: Fast Ethernet, Gigabit E., RS-530/449, V.35, X.21, E1/T1, RS-232/422/485 - WDM varianty pro přenos služby po jednom vlákně

26 Optometalické převodníky CTC-Union řada FRM220 -dostupné 155Mbps až 10Gbps repeatery v této řadě -dostupné CWDM muxy - "slide-in card" design - dostupné šasi 19" s možnostní redundantního napájení - hustota 19 portů na 2U 19" - dostupné"stand-alone" šasi pro koncové body - možnost volby AC či DC napájení - pokročilé řízení, a to i koncových bodů (802.3ah) - "bandwith management" s granularitou 64kb - stohovací port 2x RJ-45 pro snažší správu více šasi v rozvaděči - varianty s FXO a FXS porty pro VoIP - varianty pro rozhraní RS422/485/423/232

27 GBIC a SFP (Mini-GBIC) transceivery 155Mbps - 2,7Gbps - vlastní sklad, mnoho variant SFP ihned k dodání - Ethernet, Fiber Channel, SDH STM. - transceivery pro MM vlákna - běžné transceivery SX - long reach moduly (1Gbps na 2 km) - bi-directional WDM moduly - moduly pro produkty třetích výrobců (CISCO, HP,.) - transceivery pro SM vlákna - běžné transceivery LX - long Reach moduly (1Gbps až na 200 km) - bi-directional WDM moduly - CWDM transceivery - moduly pro produkty třetích výrobců (CISCO, HP, )

28 SFP+, XFP, X2 a XENPAK 10Gbps transceivery - Ethernet, Fiber Channel, SDH STM. - transceivery pro MM vlákna - běžné transceivery SR a LX4 - transceivery pro SM vlákna - běžné transceivery LR, ER, ZR - WDM transceivery - CWDM transceivery - DWDM transceivery

29 CFP moduly dostupné varianty- 40Gbps (4x10G CWDM DFB, 4x10G PIN) dostupné varianty- 100Gbps (4x25G LAN WDM EML,4x25G PIN) pro Multimode i Singlemode aplikace (max. zatím 40km) vyžaduje více vláken (8 až 20)
