Školení vláknová optika JARO 2014

Transkript

1 Alternetivo s.r.o. Školení vláknová optika JARO 2014 Část 4. optické konektory a způsoby konektorování

2 Optický konektor Optická spojka (coupling, connector adapter) Ferrule 2,5mm tělo konektoru ST krytka řez spojkou Spojka ST (bajonet)

3 Optický konektor - ferule Tvar Ferrule - Kulovitá (sférická) PC (physical contact) - Průměr ferule 2,5mm nebo 1,25mm - Různé materiály nekvalitní plastové, kvalitní keramické Přenosové vlastnosti Poloměr mm Vložný útlum Útlum odrazu < 0.5 db > 35 db

4 Optický konektor - ferule Tvar Ferrule - Nakloněná kulovitá (sférická) APC (angled physical contact) - Průměr ferule 2,5mm nebo 1,25mm - Různé materiály nekvalitní plastové, kvalitní keramické Přenosové vlastnosti Radius 5-12 mm Vložný útlum Return Loss < 0.3 db > 60 db Úhel 8-12

5 Typy optických konektorů

6 Typy optických konektorů

7 Typy optických konektorů

8 Typy optických konektorů

9 Typy optických konektorů Duplexní konektor s LC sponou

10 Typy optických konektorů

11 Typy optických konektorů

12 Typy optických konektorů

13 Typy optických konektorů

14 Optické spojky/ adaptéry/ couplings - optická spojka (coupling) slouží pro spojení patchcordů a okonektorovaných vláken či kabelů v optickém rozvaděči (nástěnný, 19, zásuvka atd.) - spojky většinou osazujeme do nástěnných rozvaděčů a optických van - uvnitř spojky je váleček přesných rozměrů vystřeďující 2 ferule optických - uvnitř spojky je váleček přesných rozměrů vystřeďující 2 ferule optických konektorů přesně proti sobě, fyzický kontakt dvou konektorů/ ferulí uvnitř spojky (PC a APC)

15 Optické spojky (Coupling) -spojky rozlišujeme na MM či SM různé materiály spojovací kapiláry - metalická (životnost 500x zapojení) - keramická (životnost až 1000x zapojení, přesnější) - hybridní spojky pro propojení rozdílných typů konektorů - duplexní spojky pro spojení 2. vláken najednou SC Duplex-SC Duplex E2000-E2000 MTRJ-MTRJ

16 SC adaptéry s automatickou prachovkou chrání zrak před poškozením zamezuje znečištění konektoru i adaptéru nedílná součást adaptéru MM i SM varianty varianty prachovky výklopná do strany výklopná dolů výklopná dovnitř varianta do zásuvky exterier. strana bílá

17 LC adaptéry s automatickou prachovkou chrání zrak před poškozením zamezuje znečištění konektoru i adaptéru nedílná součást adaptéru SM i MM varianty prachovka odklopná nahoru

18 Konektorové redukce female/ male jednoduchý způsob změny typu konektoru doplněk k testeru pohotovostní pomůcka do kufru každého technika solidní optické parametry, průměrný I/L cca 0,6dB mnoho variant kombinací pro MM i SM

19 Způsoby konektorování vláken - Navařování pigtailů - 3D automat ILSINTECH KEYMAN S1 - SPLICE-ON konektory ILSINTECH - 2D automat ILSINTECH SWIFT F1 (podpora SPLICE-ON) - Mechanické gelové konektory - Gelové i bezgelové vláknové spojky (CLIP-CLOP, FIBRLOK, L925B)

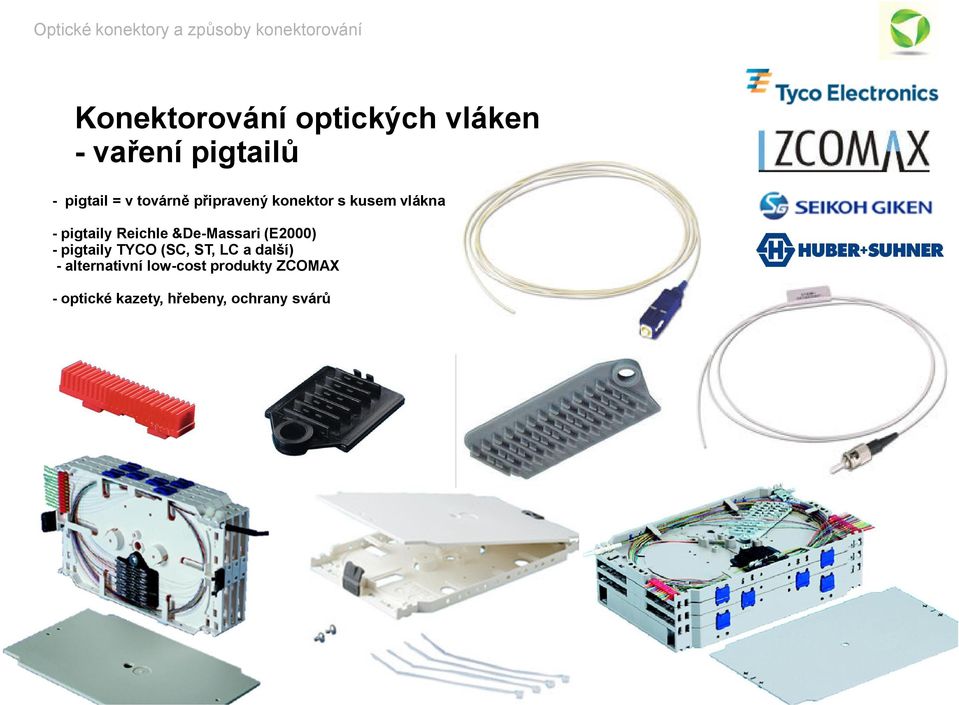

20 Konektorování optických vláken - vaření pigtailů - pigtail = v továrně připravený konektor s kusem vlákna - pigtaily Reichle &De-Massari (E2000) - pigtaily TYCO (SC, ST, LC a další) - alternativní low-cost produkty ZCOMAX - optické kazety, hřebeny, ochrany svárů

21 Princip 2D svářečky optických vláken Základní obecné vlastnosti 2D svářečky: -středí vlákna plášť na plášť (CLAD to CLAD) horší parametry sváru (excentricita jádra optického vlákna) - 2x krokový servomotor - každý motor pro jednu čelist/ vláknový držák, pouze přísun k sobě - X i Y kamery napevno zaostřené - nedetekuje automaticky vlákno (nepozná zdali je založeno SM či MM) - útlum řádově do 0,1dB - vyžaduje naprosto čisté zakládané vlákna - vyžaduje udržovat V drážky v naprosté čistotě

22 Princip 3D svářečky Základní obecné vlastnosti 3D svářečky: - středí vlákna jádro na jádro ( CORE to CORE, systém PAS) - 6x krokový servomotor - 2x motor pro čelisti/ vláknové držáky, pouze přísun k sobě - 1x motor pro pozicování levé V drážky nahoru a dolů - 1x motor pro pozicování pravé V drážky doprava a doleva - 1x motor pro ostření X čočky - 1x motor pro ostření Y čočky - detekuje automaticky vlákno (pozná zdali je založeno SM či MM) - útlum řádově setiny db - není tolik náchylná na znečištění drážek - případné přizvednutí vlákna nečistotou je dorovnáno motorem - oproti 2D vhodnější na velké počty svárů (100vky)

23 Princip svářečky optických vláken - pozici vláken ve dvou osách určují V drážky ( u 2D jsou fixní) - na obrázku znázorněna nečistota ve drážce - pro 2D neřešitelný problém nutno vlákno vyjmout a drážku očistit - třetí osa řešen přísunem vláknových držáků k sobě

24 Princip svářečky optických vláken systém PAS - systém PAS využívá základní vlastnost vlákna rozdílný index lomu jádra pláště vlákna - vlákno je přes k tomu určené X a Y diody nasvětleno a to ze dvou pohledů/ os (X a Y) - díky rozdílnému indexu lomu zaznamenají protilehlé snímací CCD čipy jádro jako stín - svářečka tak nalezne jádro, drážkami vycentruje jádra obou vláken ve dvou osách

25 Princip svářečky optických vláken - Vystředění jader u 3D svářečky pomocí polohování V drážek (pouze 3D)

26 Princip svářečky optických vláken - jakmile jsou vlákna vycentrována proti sobě dojde k přísunu vláknových držáků - elektrický oblouk nataví konce vláken a dalším přísunem dojde k jejich spojení - v bodě spoje vznikne bambulka, ta je pak následným pohybem čelistí od sebe natažena do původního průměru vlákna -svářečky 3D si samy detekují typy vláken - 2D i 3D svářečky měří úhel zalomení vlákna (lze zadat uživatelsky max. odchylku) - 2D i 3D svářečky si sami mění svářecí časy a proudy podle okolního prostředí (teplota, tlak, vlhkost) - 2D i 3D svářečky provádí na závěr tahový test - chyby zúžený svár, rozšířený svár, bublina, linka v bodě svaru (u MM vláken nemusí být nazávadu)

27 Zapékání ochrany optického vlákna 99% svářeček dnes již má implementovanou pícku pro teplem smrštitelné ochrany svarů ochrany sváru lze i krimpovat (dnes málo časté) ochrana sváru má za úkol především zpevnit svár v lomu různé délky ochran (20,25,40,45 a 60mm jsou nejčastější různí výrobci = různé materiály ochran - program zapékání je třeba většinou upravit na konkrétní ochrany - zapékací čas a teplota

28 Svářecí set KEYMAN S1 základní vlastnosti Základní vlastnosti svářečky: - 3D core to core systém středění vláken (systém PAS) - automatická detekce vlákna MM xsm (lze i napevno nastavit - počet programů - sváření: 40 - pícka: 13 - kapacita pro uložení výsledků svarů životnost elektrod 3000 svarů - typická životnost baterie (5600mAh) 200 svarů včetně zapečení - zásuvný display 5,6 v kovovém rámečku, vysoké rozlišení - USB 2.0 port + video výstup konektor RCA (cinch) - 2x napájecí konektor - 1x DC14,8V (zdroj 220V), - 1x12V (např. pro napájení z auta) - 2x pícka pro smrštitelné ochrany - svár typicky 9s, zapečení 60mm ochrany 26s - rozměry 150x190x120mm, váha včetně baterie 2,6kg

29 Svářečka opt. vláken KEYMAN S1 lokalizace do češtiny včetně manuálu

30 Svářecí set KEYMAN S1 kompletní set Seznam příslušenství: - lámačka optických vláken CI-03B - kleště srtripovací Ripley dvouzubé CSF-02 (250um + 3mm) - čistící polštářky MICROCARE FIBER WIPES - plastový IPA aplikátor ILSINTECH - štětec pro čištění drážek apod x 60mm ochrana sváru - náhradní pár elektrod - pomocný držák ochrany sváru - transportní plastový kufr + popruh přes rameno - český i anglický manuál

31 3D svářečka ILSINTECH 2.generace SWIFT S3 zmenšená odolnější lehčí dotykový display dostupné cca. 1Q Q 2012 SWIFT S5

32 Princip lámačky optického vlákna - Pro vaření je třeba přesných precizních lámaček s okrouhlým břitem (případně ultrazvuk) - okrouhlé ostří 16 pozic, každá pozice má životnost až 3000 zalomení - v prvním kroku přejede řezací kolečko lámačky vlákno a udělá na vláknu vryp cca 1-2um

33 Princip lámačky optického vlákna - v dalším kroku dojde k zatlačení těliska ze shora na vlákno - díky tomu dochází ve spodní části s vrypem k postupnému lomu vlákna ideálně pod úhlem 90

34 Svářecí set KEYMAN S1 setová lámačka CI-03B Základní vlastnosti lámačky: 1x vedení s kuličkovými ložisky pohodlné ovládání - jednokrokové provedení (ONE-STEP systém) - automatické přesunutí odlomeného vlákna do zásobníku - automatický přesun lámací hlavy po zalomení - dvě drážky - 1x s dorazem na 16mm (vhodné pro nejpoužívanější 45mm ochrany) - 1x bez dorazu (lze zalomit na potřebnou délku, měřítko v mm) - okrouhlé ostří 16 pozic, každá pozice má životnost 3000 zalomení - zespodu magnetem uchycený imbus klíč pro servisní úkony (imbus klíč lze použít i na seřízení přibalených strip. kleští CSF-02)

35 Lámačka CI-01 Základní vlastnosti lámačky: nejspolehlivější lámačka s kvalitním lomem (min. mechanických dílů, vynikající přesnost) 1x vedení s kuličkovými ložisky - Manuální provedení (three-step systém) - bez zásobníku na odlomená vlákna - manuální přesun lámací hlavy po zalomení - dvě drážky - 1x s dorazem na 16mm (vhodné pro nejpoužívanější 45mm ochrany) - 1x bez dorazu (lze zalomit na potřebnou délku, pro vlákna 250 i 900um měřítko v mm) - okrouhlé ostří 16 pozic, každá pozice má životnost 3000 zalomení - zespodu magnetem uchycený imbus klíč pro servisní úkony (imbus klíč lze použít i na seřízení přibalených strip. kleští CSF-02)

36 Lámačka CI-02 Základní vlastnosti lámačky: 2x vedení s kuličkovými ložisky, nejkvaliněji láme!! lámačka má velmi pevný integrovaný obal - dvou krokové provedení (TWO-STEP systém) - manuální přesunutí odlomeného vlákna do zásobníku s magnetem - automatický přesun lámací hlavy po zalomení - dvě drážky - 1x s dorazem na 16mm (vhodné pro nejpoužívanější 45mm ochrany) - 1x bez dorazu (lze zalomit na potřebnou délku, měřítko v mm) - okrouhlé ostří 16 pozic, každá pozice má životnost 3000 zalomení - zespodu magnetem uchycený imbus klíč pro servisní úkony (imbus klíč lze použít i na seřízení přibalených strip. kleští CSF-02)

37 Další setové alternativy k lámačce CI-03B - Ultrasonic cleaver - Multipack S - Multipack R

38 SPLICE-ON konektory mikro ochrana sváru pod krytkou nevyžaduje kazety/ hřebeny ideální pro koncové body/ zásuvky patentově chráněno ILSINTECH pro montáž nejen na vlákno, ale i na DROP kabel vyžaduje speciální svářečku (SWIFT F1)

39 Co je to SPLICE-ON konektor? mikro ochrana sváru pod krytkou nevyžaduje kazety/ hřebeny ideální pro koncové body/ zásuvky patentově chráněno ILSINTECH pro montáž nejen na vlákno, ale i na DROP kabel vyžaduje speciální svářečku (SWIFT F1)

40 SPLICE-ON konektory mnoho dostupných konektorových variant mnoho dostupných kabelových variant

41 SPLICE-ON konektory typu SC varianty OS1, OM1, OM2, OM3 varianty pro DROP kabely (mech. pevnost) I/L max 0,3dB, R/L až 60dB (APC)

42 SPLICE-ON konektory typu LC varianty OS1, OM1, OM2, OM3 spony pro duplex konektory varianta pro DROP kabel 2mm I/L max 0,3dB, R/L až 60dB (APC)

43 SPLICE-ON konektory typu FC varianty OS1, OM1, OM2, OM3 spony pro duplex konektory varianty pro DROP kabely (mech. pevnost) I/L max 0,3dB, R/L až 60dB (APC)

44 Svářečka SWIFT F1 vše v jednom přístroji odholení vláken a jejich očištění zalomení vláken a svaření podpora SPLICE-ON konektorů

45 SWIFT F1 výměnné vláknové držáky vlákno/konektor putuje mezi jednotlivými procesy v držáku varianty držáků pro DROP kabely 250um fiber holder

46 SWIFT F1 vestavěný tepelný odholovač eliminuje riziko porušení vlákna kleštěmi pro vlákna 250 i 900um (vláknový držák) programovatelný čas i teplota

47 SWIFT F1 vestavěný IPA aplikátor aplikátor IPA s pumpičkou na těle svářečky magneticky uchycené

48 SWIFT F1 vestavěná lámačka podpora držáků zásobník pro odlomená vlákna

49 SWIFT F1 modulární pícka výměnné kameny pro různá vlákna i konektory pro smrštitelné ochrany do 45mm

50 Výhody vaření optiky kdekoliv ideální pro práci z plošiny ideální pro práci na sloupu dostupný bederní pás

51 Výhody - snadná organizace v rozvaděči! bez potřeby optických kazet a hřebenů znatelně šetří instalační čas Pigtialy SPLICE-ON konektory Pigtialy SPLICE-ON konektory

52 Výhody - snadná organizace v zásuvce! bezpečné a rychlé zakončení koncových bodů montáž na DROP kabel -> až 60N pevnost proti utržení

53 SWIFT F1 a SPLICE-ON ceny AMP pigtaily SC OS1 90Kč SC OS1 APC 200Kč SC OM2 70Kč SC OM3 90Kč LC OS1 100Kč LC OS1 APC 220Kč LC OM2 85Kč LC OM3 130Kč ILSINTECH konektory SC OS1 48Kč!! SC OS1 APC 54Kč!! SC OM2 57Kč SC OM3 70Kč LC OS1 61Kč LC OS1 APC 67Kč!! LC OM2 76Kč LC OM3 88Kč!! SWIFT F1 2D set svářečky včetně 3ks vl. držáků Kč!! dále úspora za kazety, hřebeny a ochrany sváru

54 SWIFT F1 a SPLICE-ON - shrnutí vynikající optické parametry SPLICE-ON konektorů vláknové držáky pro různé vlákna/ kabely/ konektory veškeré nástroje v jednom kompaktním přístroji pohodlná práce v terénu nízká cena svářečky konektory za ceny nižší ceny pigtailů úspora instalačního času bez použití optických kazet a hřeb.

55 Princip gelového konektoru

56 Konektorování optických vláken - mechanické konektory FIC + varianty SC MM 50/125 či 62,5/125; SM 9/125 PC; 9/125 APC + varianty LC MM 50/125 či 62,5/125; SM 9/125 PC + univerzální pro vlákna 250um i 900um + trubička 900um v příbalu + průměrný vložný útlum cca 0,2dB, max. 0,5dB + instalace bez speciálních nástrojů (přípravek v příbalu u každého konektoru) + velmi snadná instalace + nízká cena + varianty s možností mechanické fixace ke kabelům 2 a 3mm - Pro instalaci nutné VFL - malá mechanická pevnost konektoru na vlákně (dle TELCORDIA normy 5N)

57 Konektorování optických vláken - mechanické konektory QA + varianty SC MM 50/125 či 62,5/125; SM 9/125 PC; 9/125 APC + varianty pro 3mm DROP kabel či 900um sekundární ochranu ( na objednávku pak pro vlákna/kabely rozměrů 250um, 2,4mm, 2mm) + průměrný vložný útlum cca 0,2dB, max. 0,5dB + instalace bez speciálních nástrojů (přípravek v příbalu u každého konektoru) + vysoká mechanická pevnost při instalaci 3mm DROP kabelu (testováno na 50N) či 900um + velmi snadná instalace + speciální nástroj "all in one" QA-TOOL + nízká cena + korejská kvalita - absence jiných typů konektorů - dostupné pouze SC SAMSUNG DROP 3mm ready

58 Konektorování optických vláken - mechanické konektory QA + varianty SC MM 50/125 či 62,5/125; SM 9/125 PC; 9/125 APC + varianty pro 3mm DROP kabel či 900um sekundární ochranu ( na objednávku pak pro vlákna/kabely rozměrů 250um, 2,4mm, 2mm) + průměrný vložný útlum cca 0,2dB, max. 0,5dB + instalace bez speciálních nástrojů (přípravek v příbalu u každého konektoru) + vysoká mechanická pevnost při instalaci 3mm DROP kabelu (testováno na 50N) či 900um + velmi snadná instalace + speciální nástroj "all in one" QA-TOOL + nízká cena + korejská kvalita - absence jiných typů konektorů - dostupné pouze SC SAMSUNG DROP 3mm ready

59 Epoxidové lepené konektory + nejlevnější možný způsob + velmi dobré optické parametry + potřebné nástroje jsou levné průměrný vložný útlum cca 0,1dB, max. 0,3dB + vysoká kvalita i spolehlivost instalace + mechanická fixace kabelu/ tažného prvku + ideální pro výrobu vlastních patchordů - nutnost speciálního nářadí - nutnost zkušeného technik - pracná časově náročná instalace

60 Konektorování optických vláken - mechanické spojky CLIP-CLOP + varianta pro 250um i 900um vlákna + univerzální pro multimode i singlemode + průměrný vložný útlum cca 0,2dB, max. 0,4dB + vysoká kvalita i spolehlivost instalace + velmi jednoduchá instalace + bez nutnosti speciálních přípravků + absence gelu ve spojce ->mechanický spoj + ekonomicky zajímavé řešení - menší mechanická pevnost vláken ve spojce (stejně jako u sváru či spojek 3M) - bez možnosti mechanické fixace k tahovým prvkům - vysoká cena (oproti sváru)

61 Konektorování optických vláken - mechanické gelové spojky FIBRLOK II + varianta 2529 univerzální pro MM i SM vlákna + varianta 2529 univerzální pro 250um i 900um vlákna + univerzální varianta 2539 (FIBRLOK 2529 se samolepkou a mini přípravkem) + ekonomická varianta 2540 pouze pro SM a 250um vlákna (loose tube kabely) + průměrný vložný útlum cca 0,1dB, max. 0,3dB + vysoká kvalita i spolehlivost instalace - nutnost speciálního přípravku - malá mechanická pevnost vláken ve spojce (ale zcela dle TELCORDIA normy 5N) - bez možnosti mechanické fixace k tahovým prvkům - vysoká cena (oproti sváru) FIBRLOK II FIBRLOK II FIBRLOK II

62 Děkuji za Vaší pozornost! Dotazy? Kontakty: navratil (zavináč) alternetivo.cz
