Řídící Systém - Zenon Energy Edition (ZEE600) Automatizace vysokého a nízkého napětí

Transkript

1 JIŘÍ ŠIKULA, SPECIALISTA PRODUKTOVÉHO MARKETINGU Řídící Systém - Zenon Energy Edition (ZEE600) Automatizace vysokého a nízkého napětí Copyright 2021 ABB. All rights reserved. Document ID.: Rev.: A

2 Obsah O společnosti ABB Řídící systém Zenon Energy Edition (ZEE600) Úvod Standartní nabídka Rozšířené možnosti ZEE600 Topologie ZEE 600 pro Lokální Distribuční Soustavu Úspěšné realizace Závěr Kontakty September 6, 2021 Slide 2

3 O společnosti ABB

4 ABB Group Technologický lídr ABB je technologický lídr s komplexní nabídkou pro průmyslová odvětví. ABB je dnes světovým lídrem v digitálním průmyslu se čtyřmi globálně vedoucími podniky zaměřenými na zákazníka: Elektrotechnika, Procesní automatizace, Pohony a Robotika. Tyto podniky jsou podporované společnou digitální platformou ABB Ability. Elektrotechnika Pohony Robotika Procesní automatizace Více než 130. let na trhu ~$28 mld. obrat >100 zemí ~110 tisíc zaměstnanců September 6, 2021 Slide 4

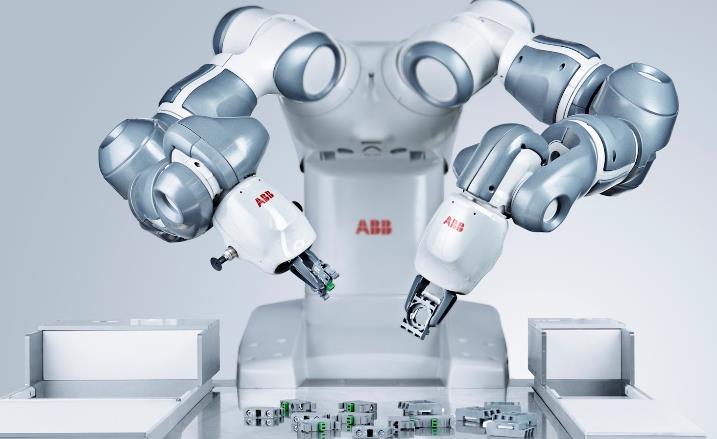

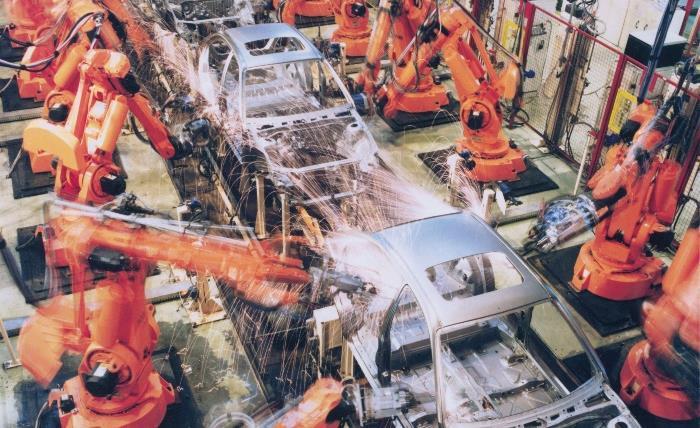

5 ABB Group Více než 130. let inovací Asea založena 1883 BBC založena nd průmyslová revoluce (19 th století) + + Elektrotechnika Motory a pohony ABB rd průmyslová revoluce (20 th století) Procesní automatizace Robotika 4 th průmyslová revoluce (21 st století) + + Digitalizace ABB Ability September 6, 2021 Slide 5

6 ABB Group Nabídka, zákazníci a působení Nabídka Průkopník v nových technologií Působení Globálně Produkty Servis & Software Systémy Amerika Evropa Asia, Afrika a Blízký východ Zakáznici Průmysl Výroba Doprava a infrastruktura September 6, 2021 Slide 6

7 ABB Česká Republika Působí na 7 lokalitách Inženýrská, výzkumná a vývojová centra a výrobní závody Více než zaměstnanců Na CZ trhu působí všechny 4 organizační jednotky Portfolio Elektrotechnika Domovní elektroinstalace, zásuvky a vypínače VN a NN rozváděče včetně servisních služeb Přístrojové transformátory, Senzory, VN Vypínače, Pojistky Ochranné terminály, Řídící systémy, Digitální řešení Výkonnové jištění September 6, 2021 Slide 7

8 ABB Zenon Energy Edition Řídící Systém

9 Řídící systémy Základní požadavky a jejich benefity Požadavek na spolehlivost Zvýšení bezpečnosti Zlepšení účinnosti a výkonu Kybernetická bezpečnost Snížení provozních nákladů Proaktivní údržba (Predictive Maintenance) Prodloužení živostnosti zařízení Rychlá odpověď na vzniklé potíže Jedna platforma, která zastřeší všechny potřeby Integrace dalších výrobců a zařízení Přizpůsobení řídícího systému Reporting Neustálá podpora a vývoj September 6, 2021 Slide 9

10 Úvod Historie Zenon vytvořila společnost COPA-DATA Sídlo: Salzburg, Rakousko Zakladatel: Ing. Thomas Punzenberger Více než instalací po celém světě Použit ve více než 50 zemích Komplexní softwarová platforma pro výrobu a energetiku Certifikovaný ISO, ISA, IEEE a IEC Zenon podporuje digitální transformaci September 6, 2021 Slide 10

11 Úvod Primární distribuce Segmenty a použití Řídící systém Zenon je univerzální řídící systém Splňuje veškeré potřeby pro vizualizaci, řízení, monitorink a správu zařízení Průmysl Sekundární distribuce Lze jej použít pro: Primární a sekundární distribuci Chytré budovy Řízení dopravy Průmysl A další Zenon Budovy Doprava September 6, 2021 Slide 11

12 Úvod Otevřenost a návaznost 1/2 Každý výrobce má svoje produkty (jističe, ochrany, RTU a další zařízení) a na které má svůj řídící systém Každý ŘS má podporu jiných komunikačních protokolů Nelze tedy použít zařízení dalších výrobců Řídící systém Zenon Energy Edition Řídící systém Zenon Energy Edition není založen na produktech žádné firmy Proto je otevřený a přizpůsobivý Řídící systém firmy A Řídící systém firmy B Řídící systém firmy C Řídící systém firmy D Lze jej použít ke všem výrobkům od všech výrobců Produkty firmy A Produkty firmy B Produkty firmy C Produkty firmy D September 6, 2021 Slide 12

13 Úvod Otevřenost a návaznost 2/2 ŘS Zenon Energy Edition dokáže nahradit decentralizované řídící systémy Zvládá komunikovat s dalšími řídícími systémy na své úrovni Dokáže být mezičlánek mezi produkty různých společností a nadřazeným řídícím systémem Lze do něj napojit i ERP systém U výrobních podniků např. SAP Podporuje napojení na cloudové řešení Nadřazený řídící systém ERP systém Řídící systém Zenon Energy Edition Řídící systém firmy D Produkty firmy A Produkty firmy B Produkty firmy C Produkty firmy D September 6, 2021 Slide 13

14 Přehled Zenon Zenon September 6, 2021 Slide 14

15 Ability Egde Ability Hybrid Edge with ABB ZEE600 connector Optimax add on to ABB ZEE 600 Ability EL Digital Platform (Energy, Load & Asset Management) Ability IA Platform / Genix Použití dle velikosti projektu Velmi velké > x100 tisíc signálů 800xA Velké ~ tisíc signálů Střední ~ signálů Malé ~ signálů Velmi Malé < 500 signálů ABB Zenon Energy Edition Cylon nebo EisBär September 6, 2021 Slide 15

16 Pokrytí energetiky, průmyslů a výrob Energy, Load & Asset Management (Cloud) Energy, Load & Asset Management (On-premise) Automatizace Ability IA Platform /Genix Ability EL Digital Platform (Energy, Load & Asset Management) Ability Hybrid Edge with ABB ZEE600 connector Optimax add on to ABB ZEE 600 Energy management Optimax Optimax Edge Provoz řízení Vizualizace Cylon Nebo EisBär DCA ABB Zenon Symphony Plus Procesní supervize (S podporovou PLC) September 6, 2021 Slide 16

17 Sběr dat Provoz / plánování / Optimalizace Produktová rodina ERP Systémy SAP, Oracle, MS Azure ERP Load & Consumption Management Pokročilé reportování (OEE, KPIs) MES Control Room Zenon Analyzer Analýza výrobních procesů Supervize / kontrola / správa dat Alarmy a události / reportování SCADA Zenon Supervisor SCADA řešení Sběr dat Lokální a vzdálený přístup HMI Zenon Operator HMI Měření / lokální řízení v PLC PLC IO karty Production / Field level Zenon Logic PLC September 6, 2021 Slide 17

18 Konektivita Více než 300 podporovaných protokolů IT síť / internet HTTP(S) / FTP(S) / SNTP / MQTT Průmyslové UDP, TCP/IP, MySQL / MSSQL / HTTP(S) / SNMP KNX / BACnet Řídící IEC61850 ed.1 a ed.2, MMS/GOOSE MODBUS (TCP/IP nebo sériový) IEC , 103, 104 Profibus / Profinet / EtherNetIP DNP3.0 (TCP or serial) / SPA / LON / Can Open Možnost připojení i přes OPC UA/DA September 6, 2021 Slide 18

19 Kybernetická bezpečnost Vrstvy obrany kybernetické bezpečnosti Kybernetická bezpečnost není jen zákonná povinnost, ale existenční nutnost Její narušení vás může připravit o spoustu peněz Požadavky zákazníků na kybernetické zabezpečení neustále vzrůstají nad rámec legislativních požadavků Strategie ABB je obrana do hloubky Pokrývá veškeré zabezpečení Zenon Energy Edition je certifikovaný a plně splňuje veškeré potřeby na kybernetické zabezpečení Fyzická bezpečnost Postupy a protokoly Firewally a architektura Skupinové zásady zabezpečení Správa účtů Bezpečnostní aktualizace Antivirová řešení Ochrana proti bezpečnostním hrozbám Řídící systém September 6, 2021 Slide 19 Zenon security:

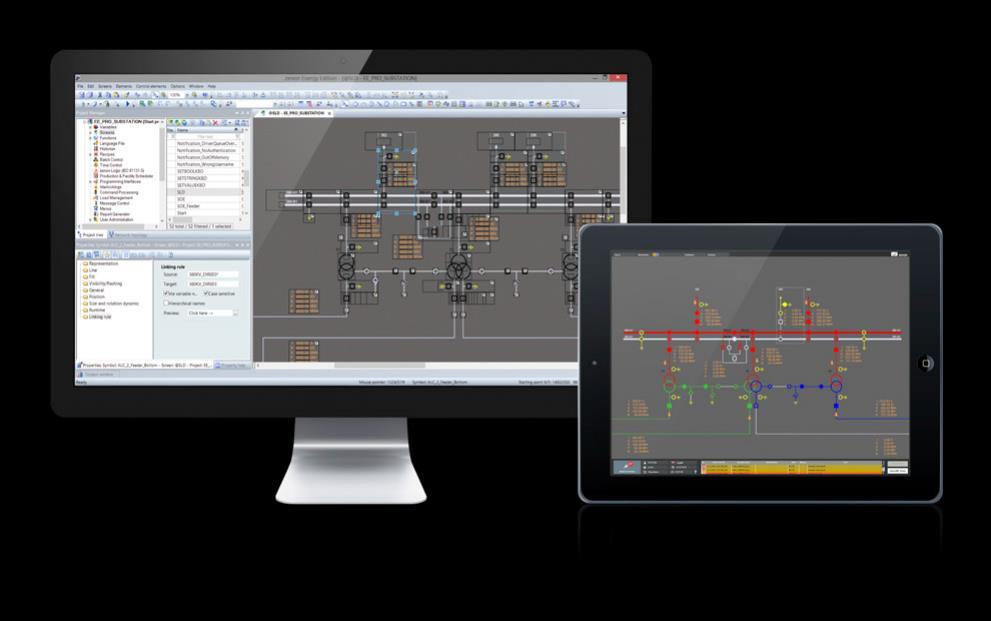

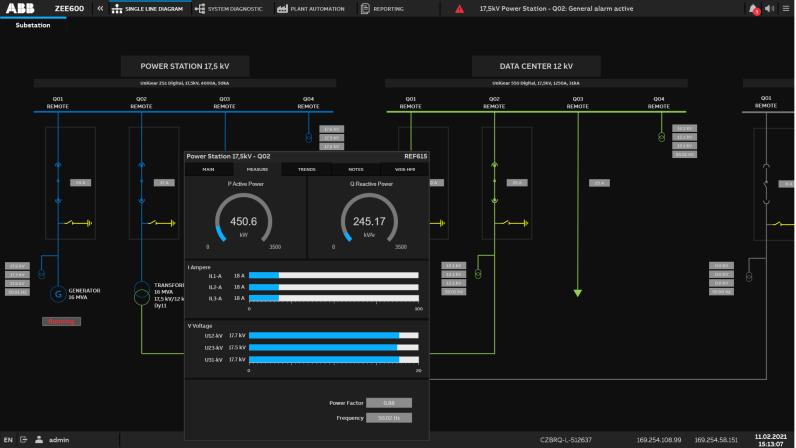

20 Vizualizace Mnoho způsobu provedení vizualizace Vizualizaci lze zobrazit na: Počítači Mobilu Tabletu Možnosti vizualizace Procesní / Operátorský panel Jeden monitor Dva monitory Redundantní pracovní stanice Redundantní servery s pracovními stanicemi September 6, 2021 Slide 20

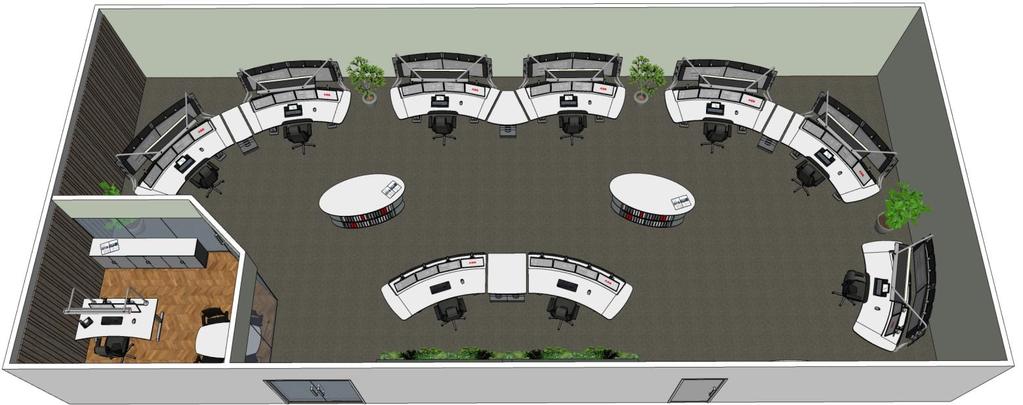

21 Možnost návrhu řídící místnosti Profesionální řídící místnost Operátoři a dispečeři dělají stovky rozhodnutí každý den. Jejich rozhodnutí mají velký dopad na produktivitu, kvalitu a bezpečnost Investice do kvalitní a moderní řídící místnosti znamená jejich lepší rozhodování Řídící místnost by měla splňovat veškeré požadavky na ergonomii a umožňovat dělat operátorům kvalitní práci Z 5% všech odstávek na světě 1 80% se mohlo předejít 40% je chyba lidského faktoru September 6, 2021 Slide

22 Životní cyklus ABB výrobků ABB Lifecycle policy Řízení životního cyklu výrobků je proces řízení stavu produktu od jeho uvedení na trh, přesfázi aktivní výroby až po jeho stažení z trhu a ukončení podpory. Životní cyklus ABB výrobků a software je rozdělen do 4 fází: Active, Classic, Limited a Obsolete Tento proces umožňuje ABB efektivně inovovat portfolio produktů a služeb po celou dobu životnosti produktu. Životní cyklus výrobku je komunikován našim zákazníkům v rámci podporynašich produktů a je dostupný i na webových stránkách ABB. Uvolnění prodeje Uvolnění do prodeje nové verze /ekvivalentního výrobku >10 let podpory Active Classic Limited Obsolete Změna fáze Ukončení produkce Životní cyklus: Active Classic Limited Obsolete Dostupnost produktu Ano Ano Nezaručeno Ne Změna fáze Změna fáze Dostupnost náhradních dílů Ano Ano Ano Nezaručeno Produkt na skladě Ano Ano Nezaručeno Ne Servis výrobku Ano Ano Ano V omezené míře September 6, 2021 Slide 22

23 Standartní nabídka

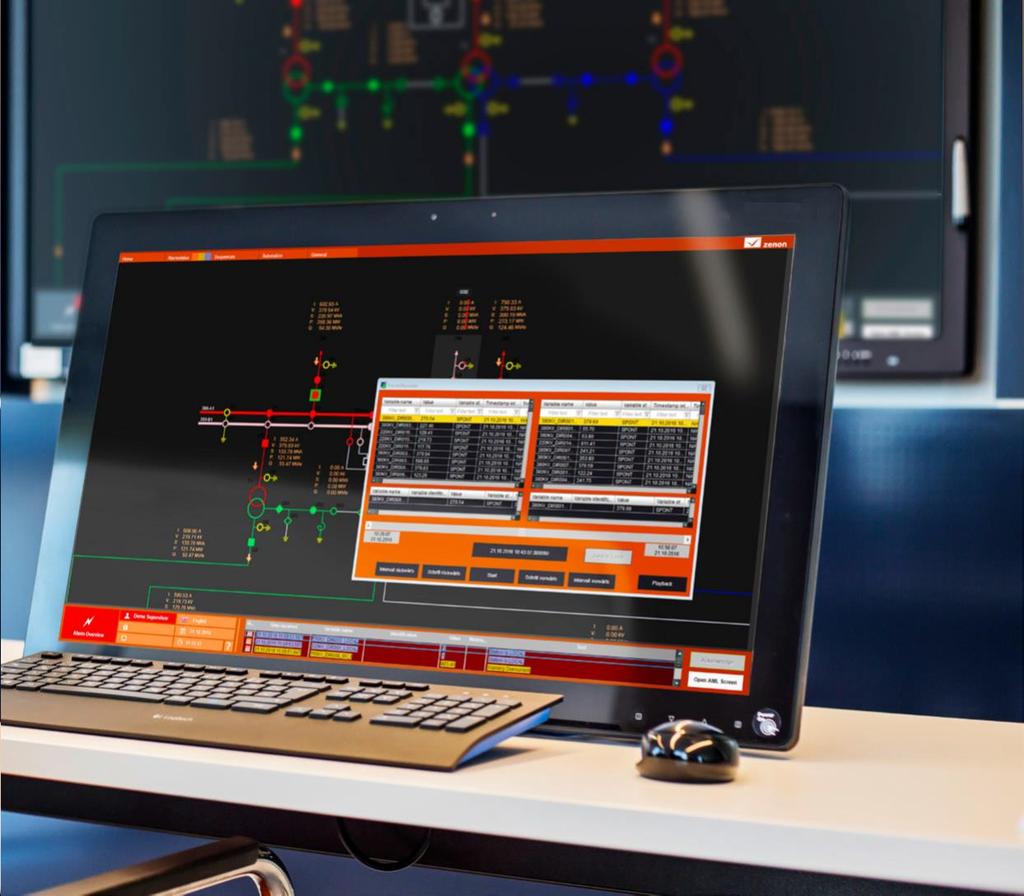

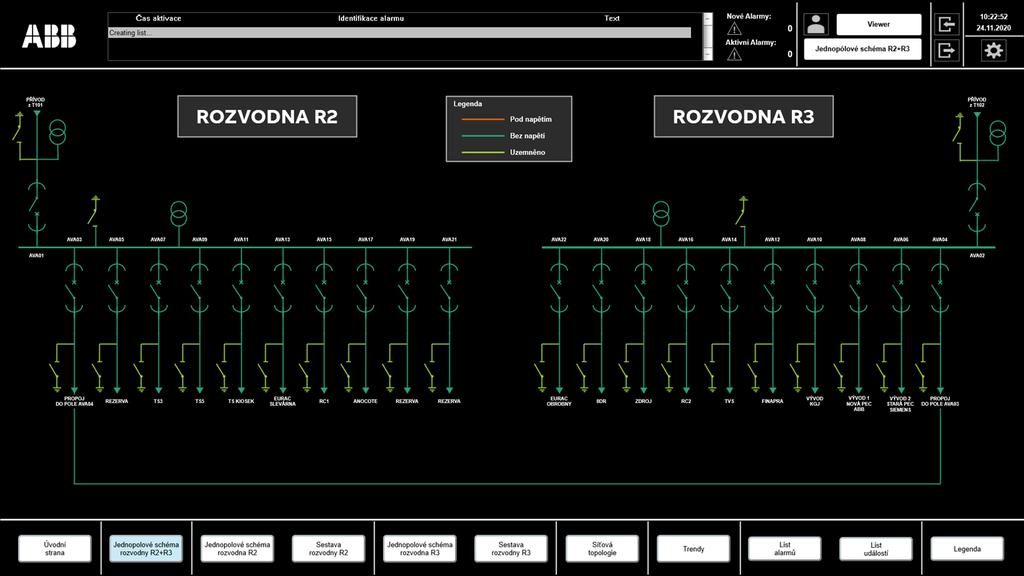

24 Standartní nabídka pro energetiku Základní řešení Základní nabídka zahrnuje: Licenci Zenonu Energy Edition Licence je časové neomezená Nezávislá na hardware Zpracování vizualizace (SLD) Automatic Line Colouring (Podbarvování) Základní a rozšířené trendy Ovládání prvků Filtrování a shlukování alarmů Nastavení uživatelských účtů Záloha dat September 6, 2021 Slide 24

25 Další možnosti systému

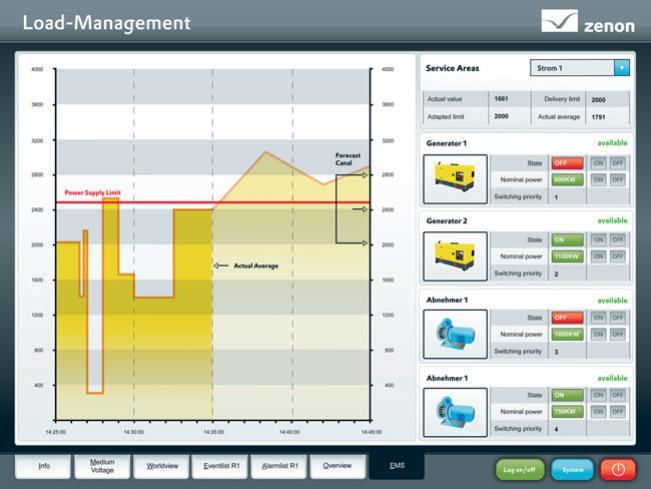

26 Load Management Řízení odběru elektrické energie Load Management hlídá odběr elektrické energie a zabraňuje překročení ¼ hod. maxim Na základě trendů dopočítává budoucí vývoj spotřeb a nabízí doporučení k dalšímu řízení Load Management lze plně automatizovat na základě nadefinovaných vstupů či požadavků Hlavní funkce jsou: Vykrývání maxim spotřeby elektrické energie Lze připojit další zdroje, případně generátory a baterie Load-shedding (Odlehčování) Odepnutí nekritických zařízení pro nižší spotřebu elektrické energie September 6, 2021 Slide 26

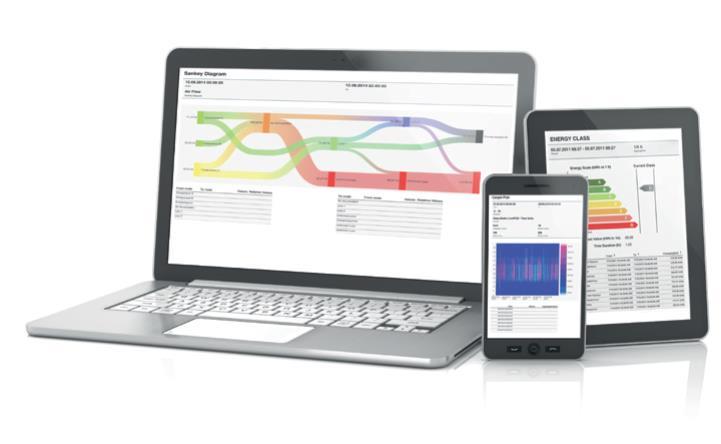

27 Energy Data Management Redukce spotřeby energií Energy Data Management shromáždí data o spotřeb jednotlivých zařízení. Pomáhá optimalizovat spotřebu energií Poskytuje energetické výhledy, porovnává spotřeby mezi sebou, předchozí vývoj a další Lze si zvolit požadované parametry energie (kwh) nebo cílovou částku Vše probíhá živě Zenon dokáže poskytovat reporty, které se dají otevřít v prohlížeči, vytisknout do PDF dokumentu nebo poslat na Při propojení s ERP systémem, lze vidět např. energetické náklady na 1ks výrobku a mnoho další hodnot pro další rozhodování September 6, 2021 Slide 27

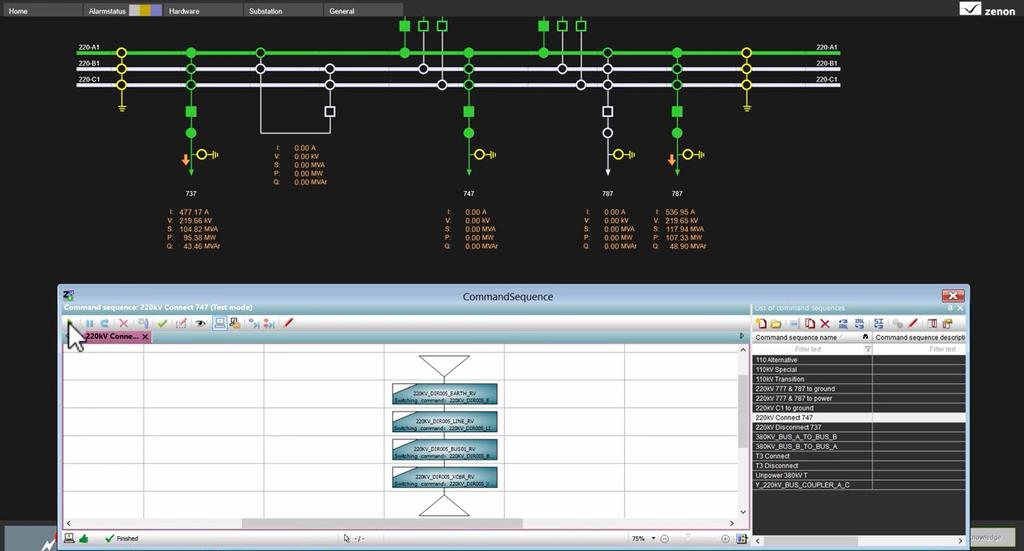

28 Command Sequencer Sekvence bez nutnosti PLC Slouží k automatizaci sekvencí. Nahrazuje manuální příkazy pro minimalizaci chyb. Command Sequencer může pracovat v automatickém nebo poloautomatickém módu tedy každý krok musí potvrdit dispečer. Slouží pro paralelní pracoviště nebo např. pro přechod z jedné napájecí linky na druhou. Lze spojovat více sekvencí do jedné Zenon Energy Edition dokáže také simulovat sekvence v off-line módu tedy bez nutnosti připojení k zařízení September 6, 2021 Slide 28

29 Zenon Web Server Možnost dalších pracovišť Přes Zenon Web Server se lze připojit k ŘS odkudkoliv ZEE600 obsahuje dvě verze Web serveru: Webový klient HTML5 Mobil / Tablet Standart lze jen monitorovat Pro práva i pro ovládání Příkazy provedené přes Web Server se zapíší do historie událostí Určen pro desktopové i mobilní prohlížeče Přístup k projektům může být nastaven například v rámci: Intranet stávající firemní síť Web server Internet Odkudkoliv, kde je připojení k internetu Modbus TCP/IP IEC September 6, 2021 Slide 29

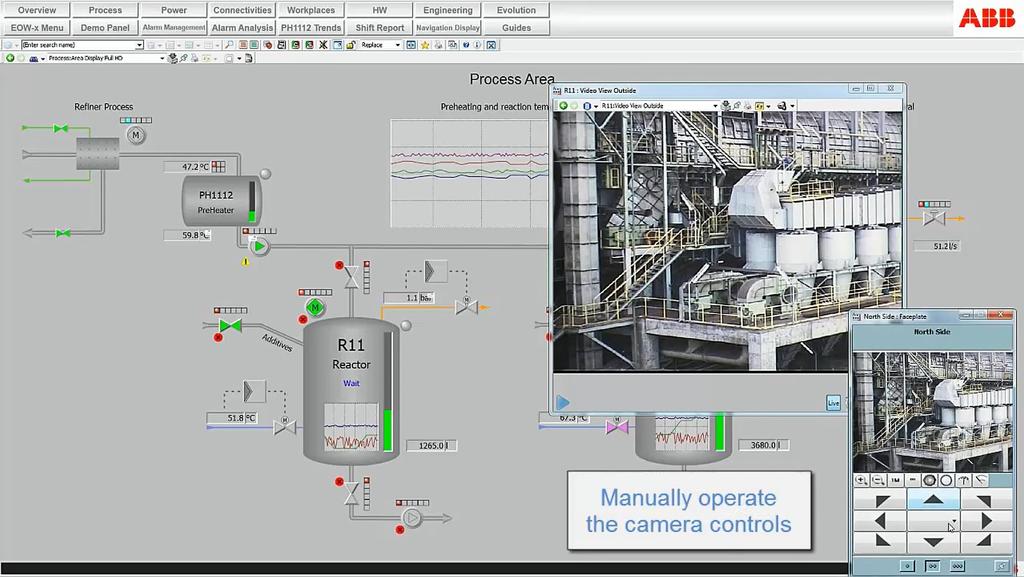

30 Embedded video Streamování videa v reálném čase Do ZEE600 je možnost integrovat kamerový systém Možnost ovládání kamer Záznam lze i nahrávat Benefity Větší bezpečnost Vizualizace kritických míst Rychlý přístup na vybrané místo Levnější než klasický kamerový systém Více informací pro lepší rozhodnutí September 6, 2021 Slide 30

31 Množství alarmů Kumilativní křivka [%] Alarm Management Obrana proti přetížení operátorů Dispečeři jsou při práci zahlceni alarmy Dle normy by měl operátor maximálně obdržet 12 alarmů za hodinu Alarmy lze zpracovávat mnoha způsoby a jeden z nich je Alarm management Alarm management vychází z Paretova pravidla, kdy se alarmy rozčlení do různých kategorií např. skupiny, úrovně či polohy alarmu Report ukáže, jaké alarmy jsou nejčastější dle vybraných kritérií a s těmito alarmy se dále pracuje Skupina alarmů 20% úsilí Elektrické Zařízení 80% úsilí Produkční Procesní Paretova analýza alarmů Úroveň alarmů Informační Upozornění Kritické Komunikační Poloha alarmů Rozvody 80% výsledků Výrobní linky Frek. měniče Klimatizace 20% výsledků 100,00% 80,00% 60,00% 40,00% 20,00% 0,00% Bezpečností Typ alarmu September 6, 2021 Slide 31

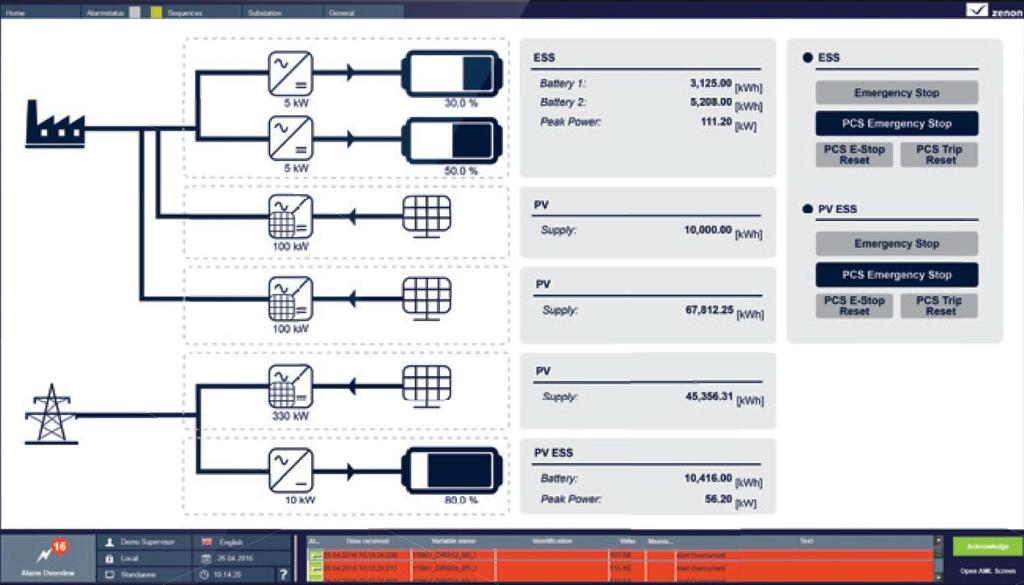

32 BESS - Battery Energy Storage System Správa bateriových úložišť V ZEE600 je možnost správy bateriového úložiště Určeno pro vysoké i nízké napětí Spolupráce s ochrannými terminály z VN rozvoden V případě výpadku může být naprogramován záskok na záložní zdroj energie baterie Bateriové úložiště může sloužit k vykrývání špiček při odběru el. energie v rámci hlídání čtvrt hodinových maxim September 6, 2021 Slide 32

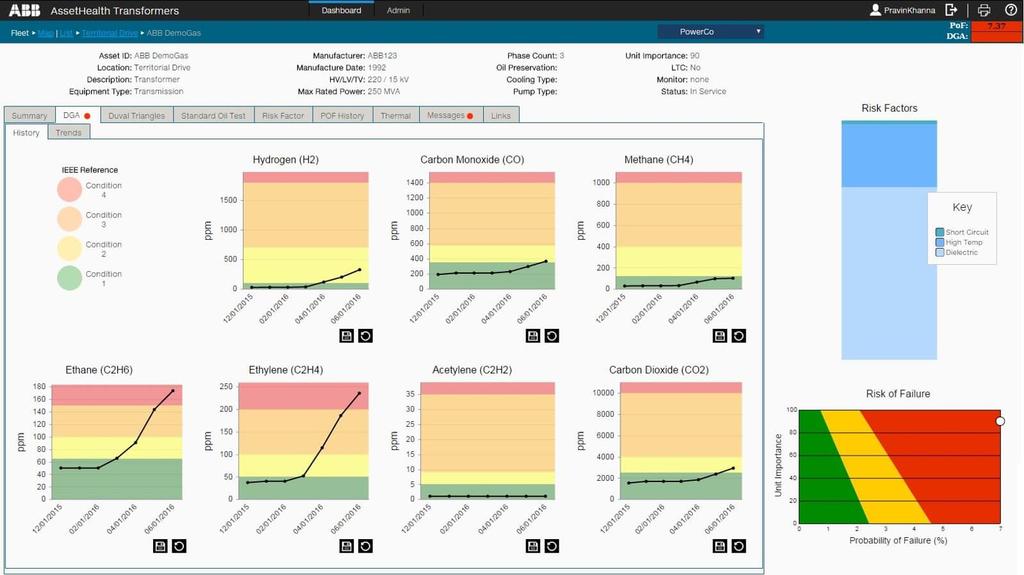

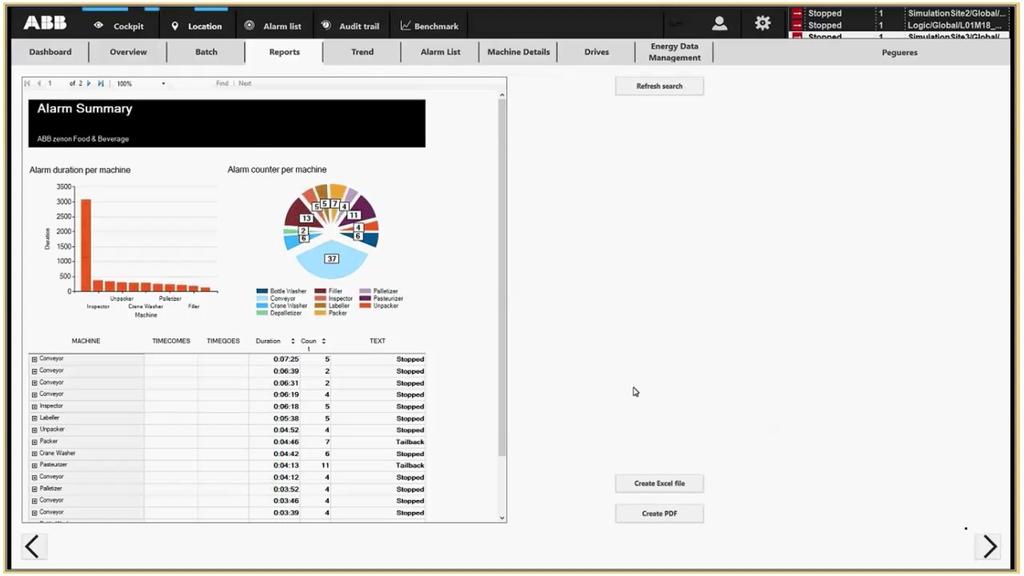

33 Dashboarding Dynamický a efektivní reporting V dnešní době jsou kvalitní data a reportovací nástroje nezbytným předpokladem pro řízení všech společností Dashboarding je nástroj pro podporu rozhodování. Smysl je porovnání dat s plánovaným stavem. Upozornění na nežádoucí stavy. Upozornění na potenciální rizika. Zobrazení trendu za minulá období a predikce budoucího vývoje September 6, 2021 Slide 33

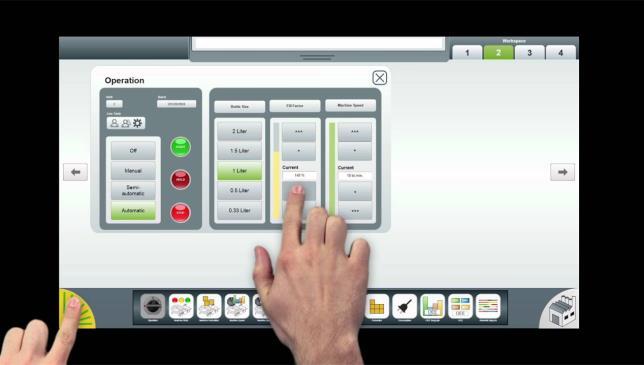

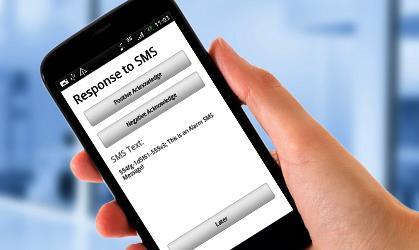

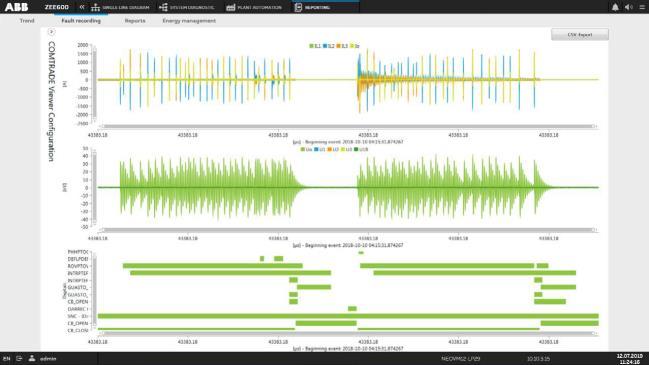

34 Další možnosti ZEE600 Message Control Poruchový zapisovač Multitouch Zasílání SMS zpráv v případě neočekávaných událostí Možnost nastavit různé příjemce pro různé události Lze posílat i y s přílohami Poruchový zapisovač slouží s analýze událostí, které se staly v el. síti ZEE600 má tuto funkci vestavěnou V případě událostí, stáhne záznam z ochranného terminálů a zobrazí na monitoru operátora Na dotykových obrazovkách lze využívat funkci Multitouch Lze využívat různých gest a zkratek Např. potvrzení zapnutí dvěma rukama Brání náhodnému dotyku September 6, 2021 Slide 34

35 Topologie

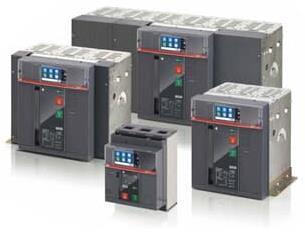

36 Řešení pro energetiku ABB Zenon RE_620 RE_615 REX640 REA10_ Primární distribuce Sekundární distribuce Switch RIO RE_601/3 RE_611 SWICOM AC500 Rozvody NN Switch Emax2 Ekip Up UMC100.3 September 6, 2021 Slide 36

37 Řešení pro NN / budovy ABB Zenon Switch Distribuce elektřiny Jističe Osvětlení Topení Čidla Baterie Solární panely MaR EV nabíječky Rozváděče Vypínače Klimatizace Zabezpečení Kamery Spotřebiče Žaluzie Výtahy September 6, 2021 Slide 37

38 ZEE 600 pro Lokální Distribuční Soustavu

39 ZEE 600 pro Lokální Distribuční Soustavu Zdroj Přenosová soustava 110kV Transformátor 110kV / 22kV Rozvodna VN Rozvodny VN ŘS Zenon Řídící místnost ŘS Zenon Transformátor 22kV / 400V ŘS Zenon Rozvodny NN ŘS Zenon Budovy Lokální Distribuční Soustava September 6, 2021 Slide 39

40 Success Stories / Úspěšné realizace

41 Success story (svět) Hamburger Hochbahn Místo: Německo Zákazník: Hamburgerský dopravní podník Požadavky: Instalace rozváděčů ZS8, LV a nabíjecích stanic Použití ochran REF615 včetně switchů Použití 3 protokolů (IEC GOOSE, IEC 104 a Modbus) Separátní komunikace do 2 řídích velínů Integrace měření třetích stran Kompletní vizualizace Řídícího systémů Zobrazení trendů Archivace dat September 6, 2021 Slide 41

42 Success story (Česká Republika) Průmyslová zóna Místo: Východní Čechy HW dodávky: Instalace dvou rozváděčů UG ZS1 Použití 22 ochranných terminálů REF615 Počítač, obrazovka, switch, příslušenství SW práce: Kompletní vizualizace rozvoden a jejich dálkové ovládání včetně nastavení 3 trendů Filtrování a správa alarmů Logická ochrana rozvodny (LOR) Vzdálené parametrizování Zálohování dat, monitoring a blokády September 6, 2021 Slide 42

43 Success story Další úspěšné projekty Datacentra Bateriové úložiště Letiště Komerční budovy Nemocnice Dopravní podniky Rozvodny elektřiny Přenosové vedení Distribuce Průmysl September 6, 2021 Slide 43

44 Závěr

45 Shrnutí Řídící systém Zenon Energy Edition je otevřená platforma pro monitorování, řízení, správu, plánování servisu, atd. Jedná se o řídící systém, který dokáže zastřešit veškeré potřeby jako je energetika, proces, řízení budov a další Zenon Energy Edition je flexibilní. Dokáže se přizpůsobit veškerým požadavkům Je rozšířitelný od x10 signálů po x až x tisíc signálů Zenon Energy Edition je jednoduchý a zároveň silný a výkonný řídící systém Zenon Energy Edition podporuje veškeré ABB produkty (Ochrany, PLC, Motory, Roboty, jističe, analyzátory, atd..) Řídící systém Zenon Energy Edition podporuje produkty a zařízení jiných výrobců Je propojitelný s dalšími řídícími systémy i ERP systémy Náš řídící systém je certifikován pro normu ISO (Energy Management) Jedná se o on-premise řešení u zákazníka s možností napojení na cloud Řídící systém má podporu z Brna v rámci výrobního závodu V České Republice už je nasazen a další Zenon aplikace byli nasazeny integrátory A spousta dalších. September 6, 2021 Slide 45

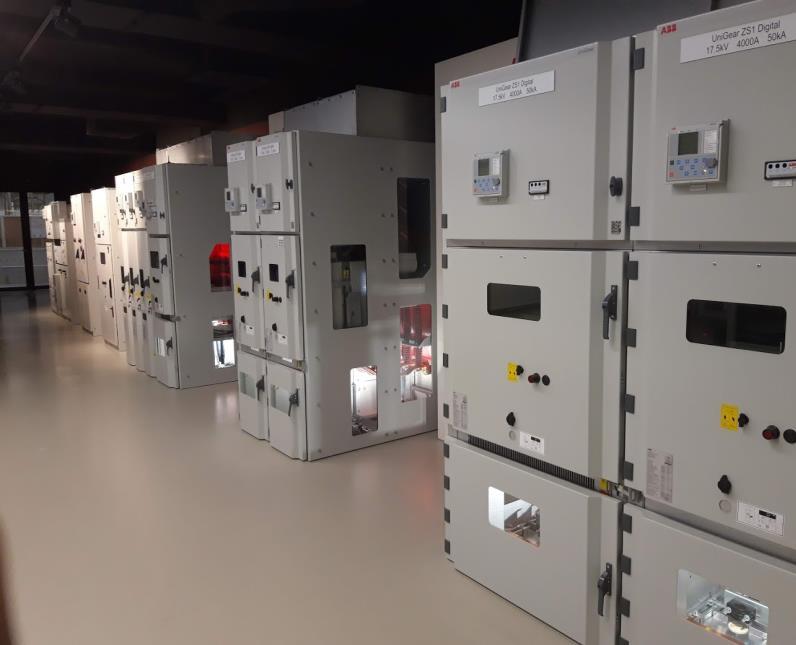

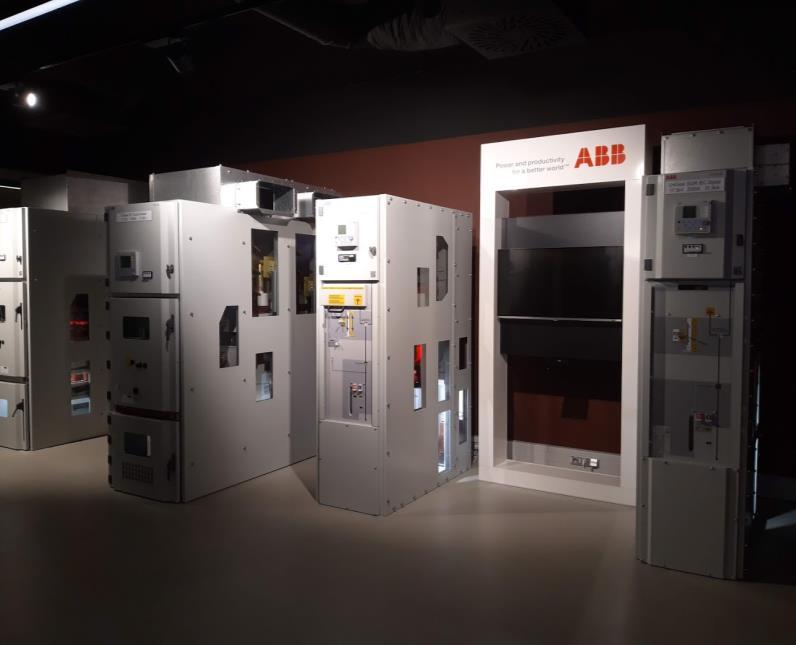

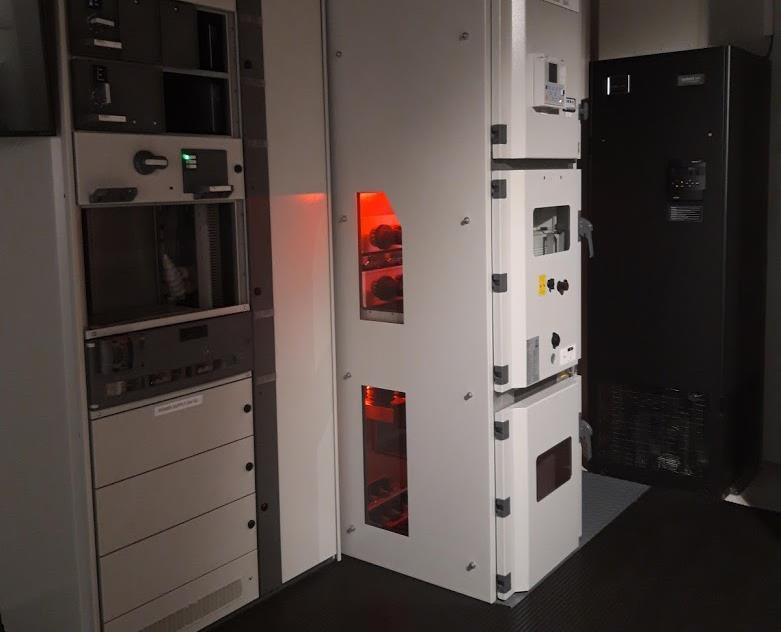

46 Pozvánka do Brna Showroom 1/2 Portfolio rozváděčů ABB je k vidění v našem výrobním závodě v Brně. September 6, 2021 Slide 46

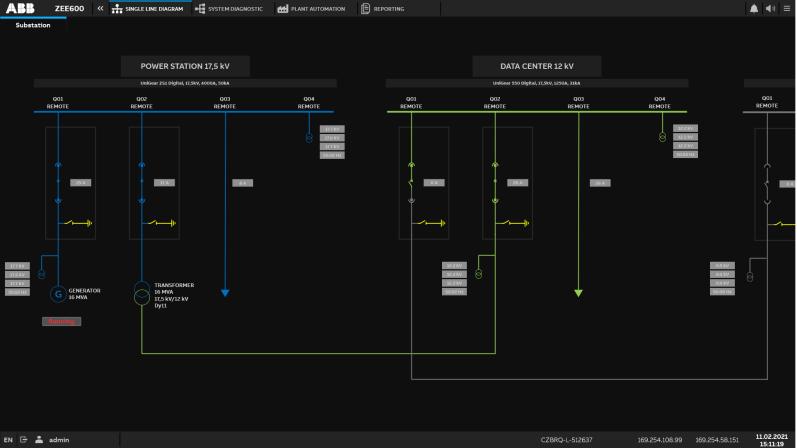

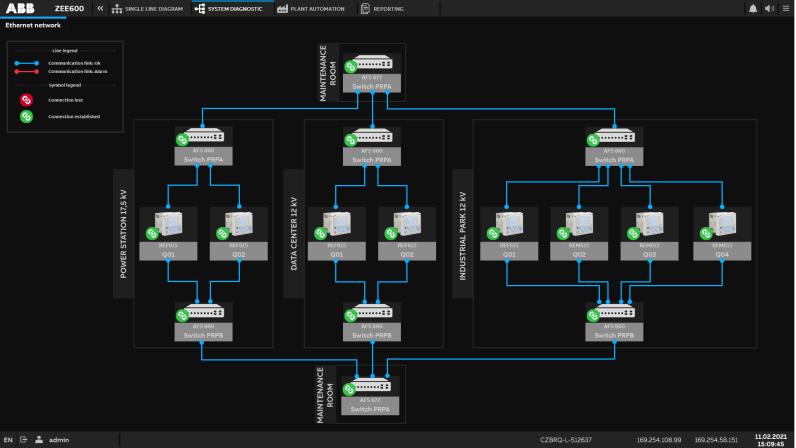

47 Pozvánka do Brna Showroom 2/2 V naší předváděcí místnosti máme řídící systém ZEE600. September 6, 2021 Slide 47

48 Závěr

49 Odkazy Elektrotechnika - Adresář obchodních kontaktů ABB Zenon Produktová stránka Leaflet - Řídící systém Zenon Energy Edition Video - Řídící systém Zenon Energy Edition pro energetiku Výrobky a systémy nízkého napětí Výkonnové jištění, řízení a ochrana motorů, modulární přístroje a další Výrobky vysokého napětí Rozváděče VN, Ochranné terminály, Vypínače, Přístrojové transformátory a další Servis pro výrobky vysokého a nízkého napětí Webové stránky servisní organizace September 6, 2021 Slide 49

50 Kontakt Obchodní a produktová podpora Jiří Šikula Specialista produktového marketingu Elektrotechnika Distribuční systémy Leoš Michálek Ředitel produktového marketingu Obchodní manažer Elektrotechnika Distribuční systémy ABB s.r.o. Vídeňská Brno Telefon: Mobil: ABB s.r.o. Vídeňská Brno Telefon: Mobil: September 6, 2021 Slide 50
