Sedlové ventily VF 2, VL 2 - dvoucestné VF 3, VL 3 trojcestné

Transkript

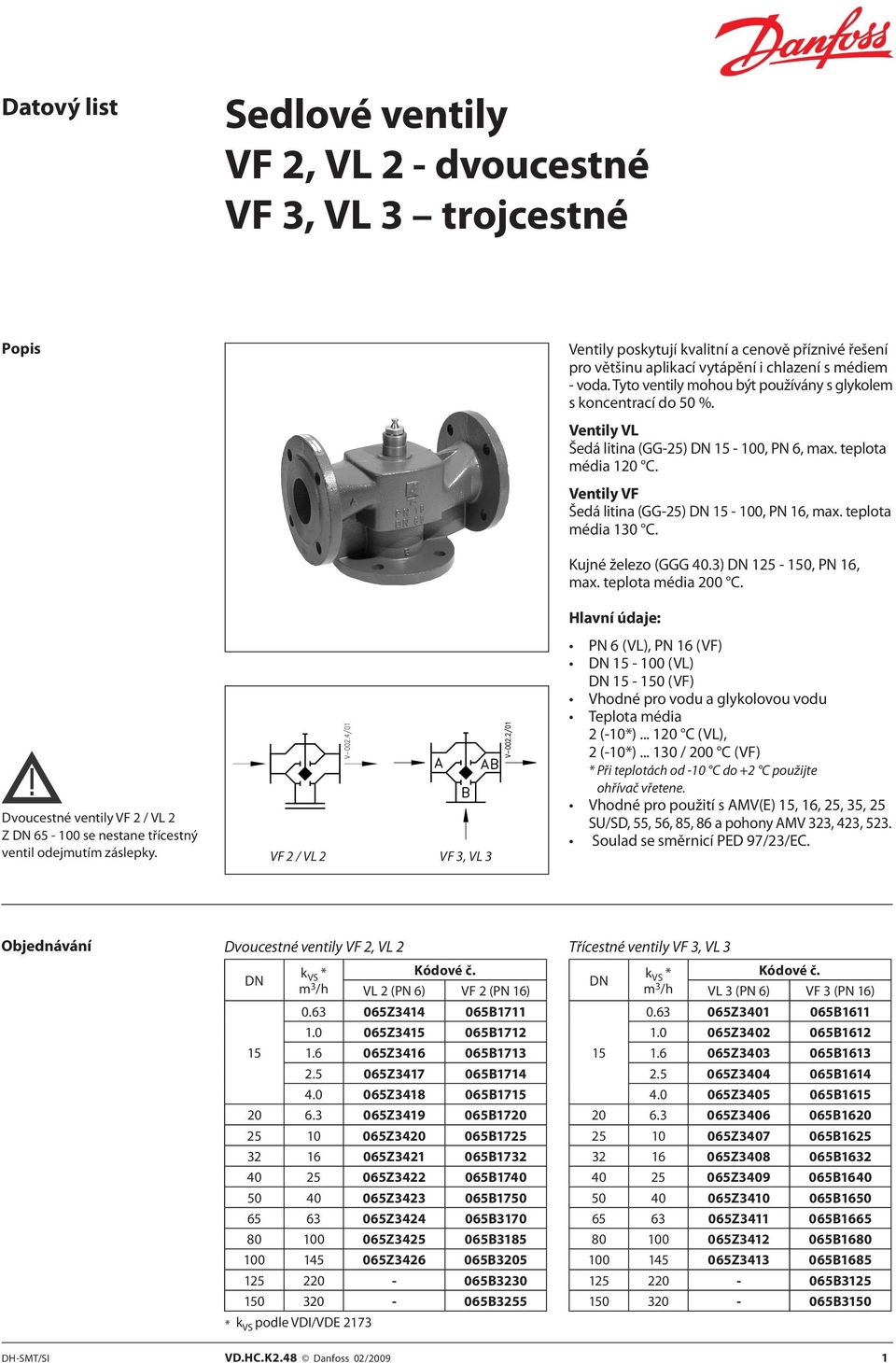

1 Datový list Sedlové ventily VF 2, VL 2 - dvoucestné VF 3, VL 3 trojcestné Popis Ventily poskytují kvalitní a cenově příznivé řešení pro většinu aplikací vytápění i chlazení s médiem - voda. Tyto ventily mohou být používány s glykolem s koncentrací do 50 %. Dvoucestné ventily VF 2 / VL 2 Z se nestane třícestný ventil odejmutím záslepky. VF 2 / VL 2 VF 3, VL 3 Ventily VL Šedá litina (GG-25) , PN 6, max. teplota média 120 C. Ventily VF Šedá litina (GG-25) , PN 16, max. teplota média 130 C. Kujné železo (GGG 40.3) , PN 16, max. teplota média 200 C. Hlavní údaje: PN 6 (VL), PN 16 (VF) (VL) (VF) Vhodné pro vodu a glykolovou vodu Teplota média 2 (-10*) C (VL), 2 (-10*) / 200 C (VF) * Při teplotách od -10 C do +2 C použijte ohřívač vřetene. Vhodné pro použití s AMV(E) 15, 16, 25, 35, 25 SU/SD, 55, 56, 85, 86 a pohony AMV 323, 423, 523. Soulad se směrnicí PED 97/23/EC. Objednávání Dvoucestné ventily VF 2, VL 2 Třícestné ventily VF 3, VL 3 k VS * m 3 /h Kódové č. VL 2 (PN 6) VF 2 (PN 16) Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B B B3255 * k VS podle VDI/VDE 2173 k VS * m 3 /h Kódové č. VL 3 (PN 6) VF 3 (PN 16) Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B B B3150 DH-SMT/SI VD.HC.K2.48 Danfoss 02/2009 1

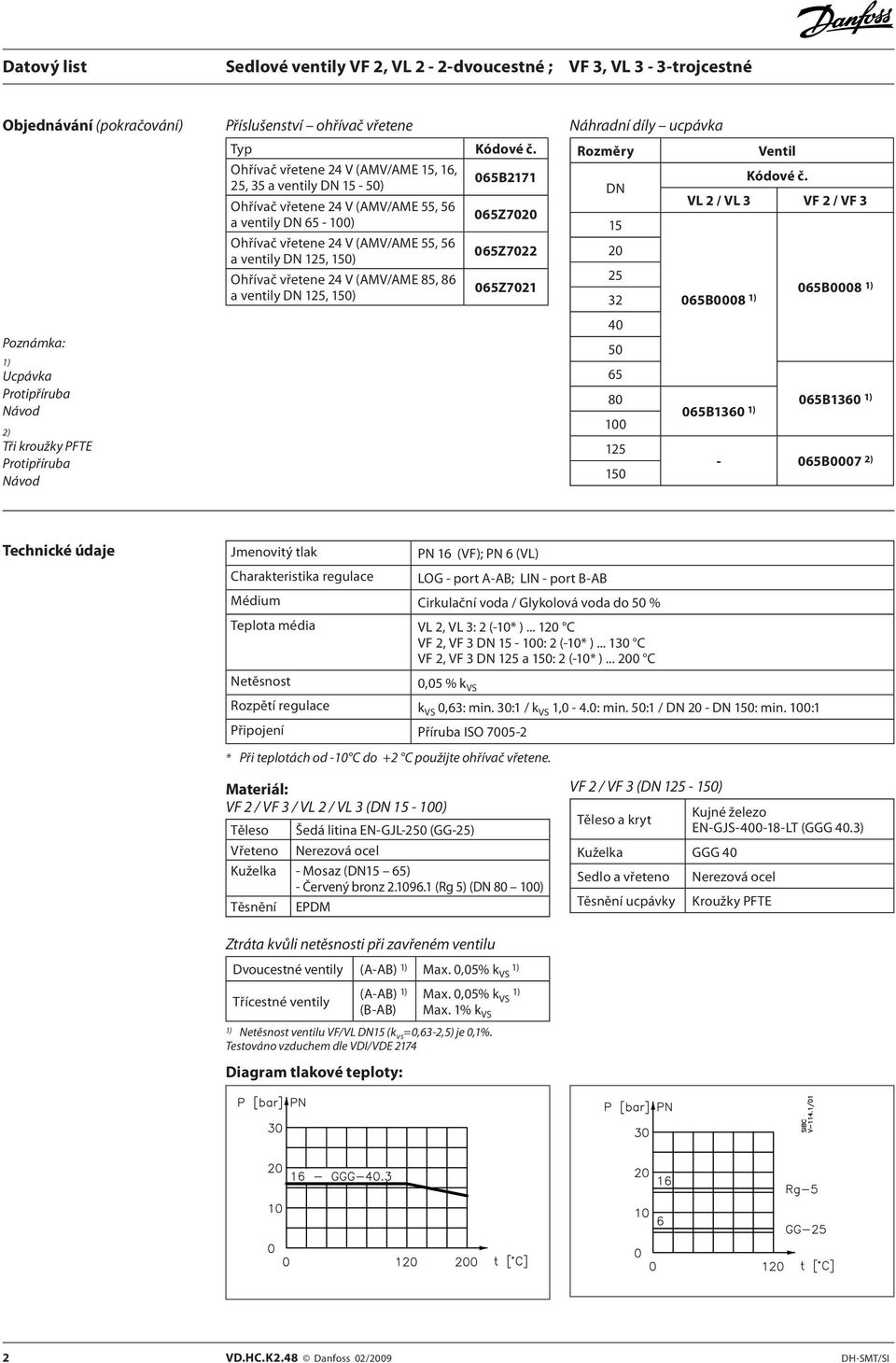

2 Objednávání (pokračování) Příslušenství ohřívač vřetene Typ Kódové č. Ohřívač vřetene 24 V (AMV/AME 15, 16, 25, 35 a ventily 15-50) 065B2171 Ohřívač vřetene 24 V (AMV/AME 55, 56 a ventily ) 065Z7020 Ohřívač vřetene 24 V (AMV/AME 55, 56 a ventily 125, 150) 065Z7022 Ohřívač vřetene 24 V (AMV/AME 85, 86 a ventily 125, 150) 065Z7021 Náhradní díly ucpávka Rozměry Ventil Kódové č. VL 2 / VL 3 VF 2 / VF B0008 1) 065B0008 1) Poznámka: 1) Ucpávka Protipříruba Návod 2) Tři kroužky PFTE Protipříruba Návod B1360 1) 065B1360 1) - 065B0007 2) Technické údaje Jmenovitý tlak PN 16 (VF); PN 6 (VL) Charakteristika regulace LOG - port A-AB; LIN - port B-AB Médium Cirkulační voda / Glykolová voda do 50 % Teplota média VL 2, VL 3: 2 (-10* ) C VF 2, VF : 2 (-10* ) C VF 2, VF a 150: 2 (-10* ) C Netěsnost 0,05 % k VS Rozpětí regulace k VS 0,63: min. 30:1 / k VS 1,0-4.0: min. 50:1 / : min. 100:1 Připojení Příruba ISO * Při teplotách od -10 C do +2 C použijte ohřívač vřetene. Materiál: VF 2 / VF 3 / VL 2 / VL 3 ( ) Těleso Šedá litina EN-GJL-250 (GG-25) Vřeteno Nerezová ocel Kuželka - Mosaz (15 65) - Červený bronz (Rg 5) ( ) Těsnění EPDM VF 2 / VF 3 ( ) Těleso a kryt Kuželka GGG 40 Sedlo a vřeteno Těsnění ucpávky Kujné železo EN-GJS LT (GGG 40.3) Nerezová ocel Kroužky PFTE Ztráta kvůli netěsnosti při zavřeném ventilu Dvoucestné ventily (A-AB) 1) Max. 0,05% k VS 1) Třícestné ventily (A-AB) 1) (B-AB) Max. 0,05% k VS 1) Max. 1% k VS 1) Netěsnost ventilu VF/VL 15 (k vs =0,63-2,5) je 0,1%. Testováno vzduchem dle VDI/VDE 2174 Diagram tlakové teploty: 2 VD.HC.K2.48 Danfoss 02/2009 DH-SMT/SI

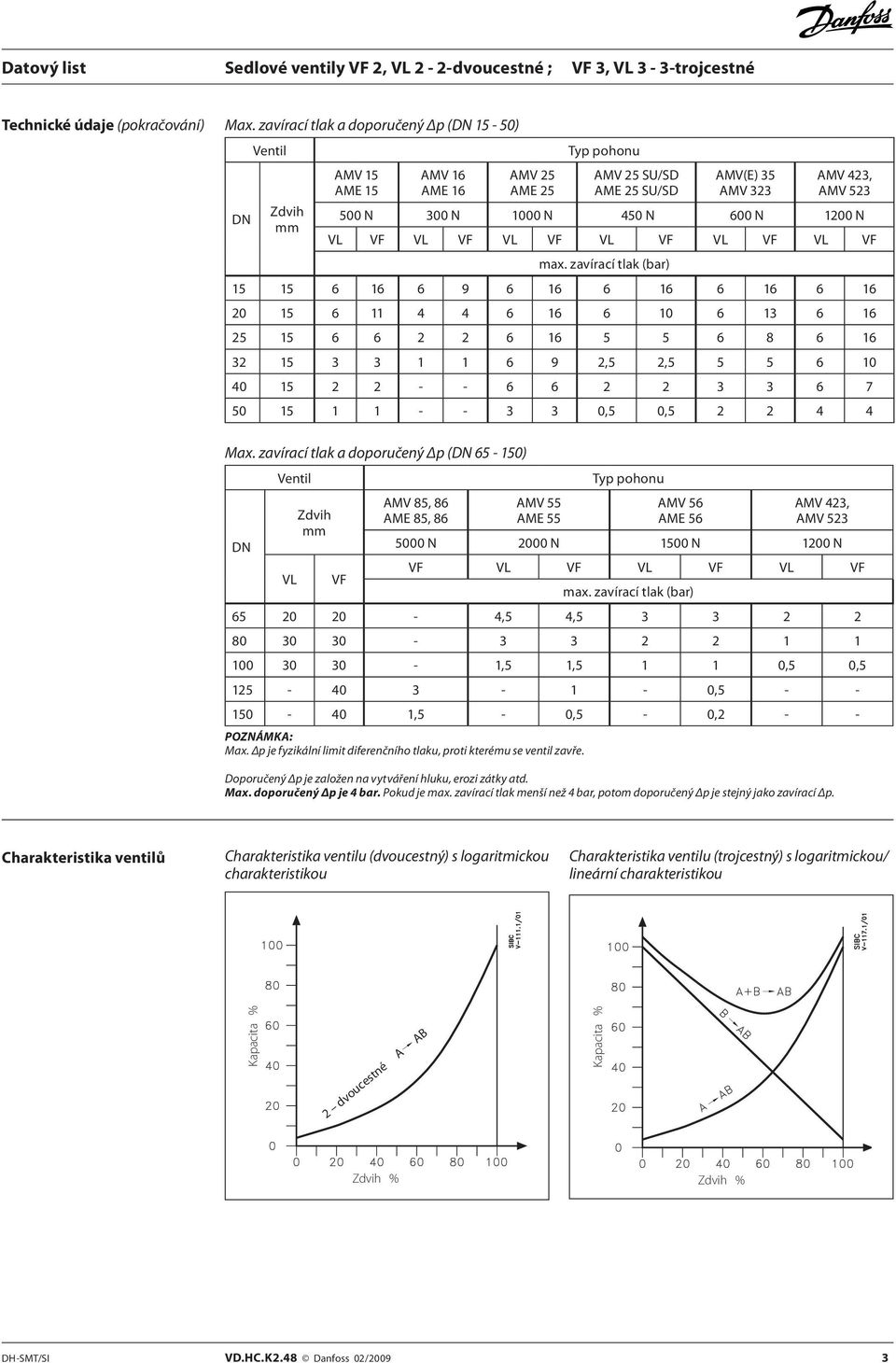

3 Technické údaje (pokračování) Max. zavírací tlak a doporučený Δp ( 15-50) Ventil Zdvih mm AMV 15 AME 15 AMV 16 AME 16 AMV 25 AME 25 Typ pohonu AMV 25 SU/SD AME 25 SU/SD AMV(E) 35 AMV 323 AMV 423, AMV N 300 N 1000 N 450 N 600 N 1200 N VL VF VL VF VL VF VL VF VL VF VL VF max. zavírací tlak (bar) ,5 2, ,5 0, Max. zavírací tlak a doporučený Δp ( ) Ventil VL Zdvih mm VF AMV 85, 86 AME 85, 86 AMV 55 AME 55 Typ pohonu AMV 56 AME 56 AMV 423, AMV N 2000 N 1500 N 1200 N VF VL VF VL VF VL VF max. zavírací tlak (bar) ,5 4, ,5 1, ,5 0, , ,5-0,5-0,2 - - POZNÁMKA: Max. Δp je fyzikální limit diferenčního tlaku, proti kterému se ventil zavře. Doporučený Δp je založen na vytváření hluku, erozi zátky atd. Max. doporučený Δp je 4 bar. Pokud je max. zavírací tlak menší než 4 bar, potom doporučený Δp je stejný jako zavírací Δp. Charakteristika ventilů Charakteristika ventilu (dvoucestný) s logaritmickou charakteristikou Charakteristika ventilu (trojcestný) s logaritmickou/ lineární charakteristikou Kapacita % 2 dvoucestné A AB Kapacita % Zdvih % Zdvih % DH-SMT/SI VD.HC.K2.48 Danfoss 02/2009 3

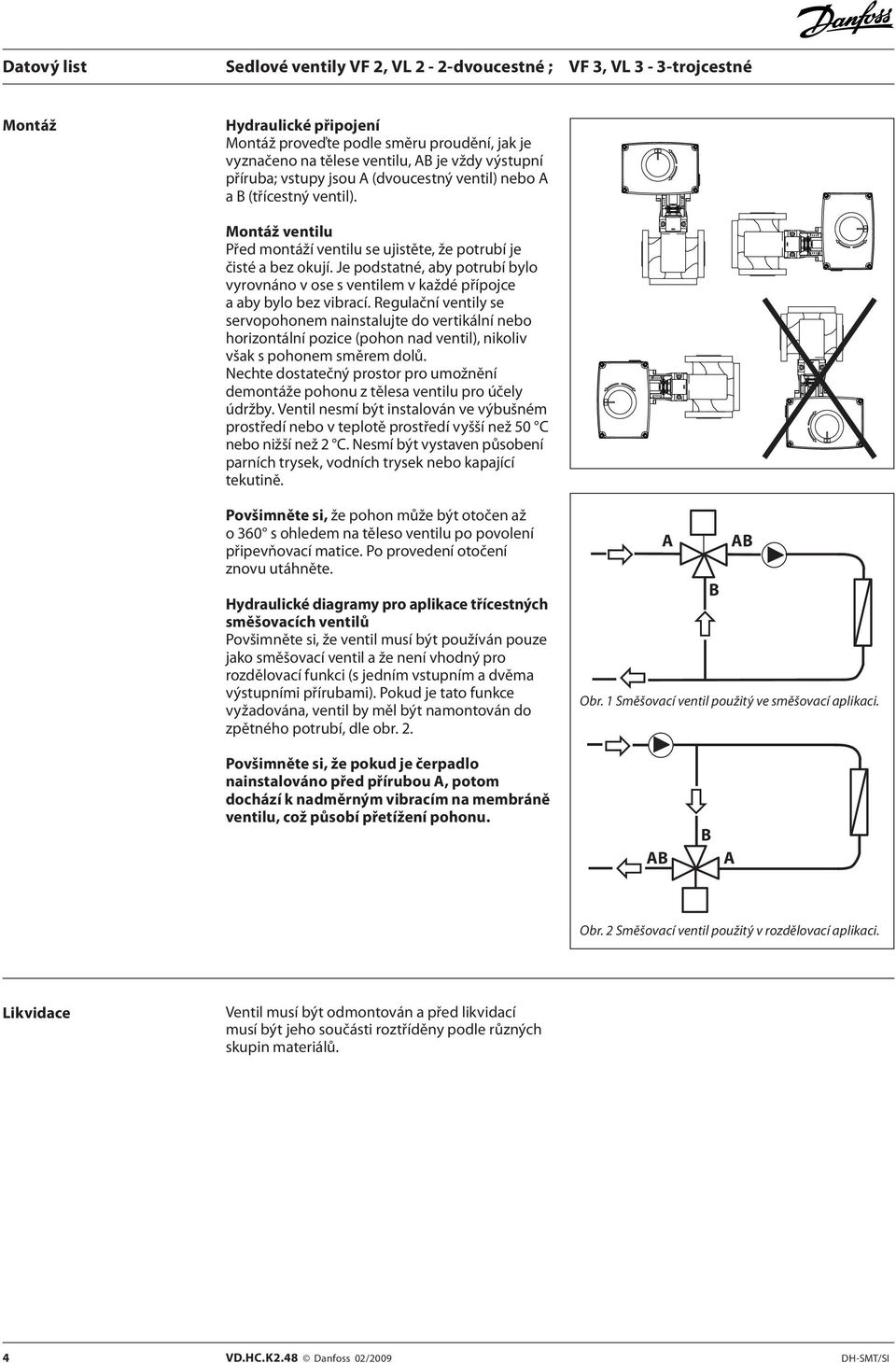

4 Montáž Hydraulické připojení Montáž proveďte podle směru proudění, jak je vyznačeno na tělese ventilu, AB je vždy výstupní příruba; vstupy jsou A (dvoucestný ventil) nebo A a B (třícestný ventil). Montáž ventilu Před montáží ventilu se ujistěte, že potrubí je čisté a bez okují. Je podstatné, aby potrubí bylo vyrovnáno v ose s ventilem v každé přípojce a aby bylo bez vibrací. Regulační ventily se servopohonem nainstalujte do vertikální nebo horizontální pozice (pohon nad ventil), nikoliv však s pohonem směrem dolů. Nechte dostatečný prostor pro umožnění demontáže pohonu z tělesa ventilu pro účely údržby. Ventil nesmí být instalován ve výbušném prostředí nebo v teplotě prostředí vyšší než 50 C nebo nižší než 2 C. Nesmí být vystaven působení parních trysek, vodních trysek nebo kapající tekutině. Povšimněte si, že pohon může být otočen až o 360 s ohledem na těleso ventilu po povolení připevňovací matice. Po provedení otočení znovu utáhněte. Hydraulické diagramy pro aplikace třícestných směšovacích ventilů Povšimněte si, že ventil musí být používán pouze jako směšovací ventil a že není vhodný pro rozdělovací funkci (s jedním vstupním a dvěma výstupními přírubami). Pokud je tato funkce vyžadována, ventil by měl být namontován do zpětného potrubí, dle obr. 2. A AB B Obr. 1 Směšovací ventil použitý ve směšovací aplikaci. Povšimněte si, že pokud je čerpadlo nainstalováno před přírubou A, potom dochází k nadměrným vibracím na membráně ventilu, což působí přetížení pohonu. AB B A Obr. 2 Směšovací ventil použitý v rozdělovací aplikaci. Likvidace Ventil musí být odmontován a před likvidací musí být jeho součásti roztříděny podle různých skupin materiálů. 4 VD.HC.K2.48 Danfoss 02/2009 DH-SMT/SI

5 Diagram dimenzování regulačního ventilu pro kapaliny Kapalina průtoku s měrnou tíhou 1 Kapalina průtoku s měrnou tíhou jinou než 1 Pokles tlaku průtoku kpa Měrná tíha Příklady 1 Pro kapaliny s měrnou tíhou 1 (např. voda) Návrhová data: Rychlost průtoku: 6 m 3 /h Pokles tlaku v systému: 55 kpa Nalezněte horizontální linii představující průtok 6 m 3 /h (linie A-A). Autorita ventilu je dána rovnicí: p1 Autorita ventilu, a = p1+ p2 Kde: Δp1 = pokles tlaku v plně otevřeném ventilu Δp2 = pokles tlaku ve zbytku okruhu s plně otevřeným ventilem 90.7 Tudíž Autorita ventilu = = Druhý největší ventil, s k vs 10, by zajistil pokles tlaku 36 kpa (bod D): 36 Tudíž Autorita ventilu = = Obecně řečeno, pro aplikaci portu 3 by byl zvolen menší ventil (což by mělo za následek Autoritu ventilu vyšší než 0,5, a tudíž vyšší regulovatelnost). To by však zvýšilo celkový tlak a mělo by to být prověřeno konstruktérem systému s ohledem na dostupnou výtlačnou výšku čerpadel atd. Ideální Autorita je 0,5 s preferovaným rozpětím mezi 0,4 a 0,7. Ideální ventil by zajistil pokles tlaku rovnající se poklesu tlaku systému (tj. Autorita ventilu 0,5): Pokud: Δp1 = Δp2, a = Δp1/2*Δp1 = 0,5 V tomto příkladu by Autorita 0,5 byla dána ventilem s poklesem tlaku 55 kpa při této rychlosti průtoku (bod B). Průsečík linie A A s vertikální linií vedoucí z bodu B leží mezi dvěma diagonálními liniemi; to znamená, že k dispozici není žádný ventil s ideální velikostí. Průsečík linie A A s diagonálními liniemi dává pokles tlaku udávaný reálnými ventily, spíše než ideálními. V tomto případě ventil s k vs 6.3 by zajistil pokles tlaku 90,7 kpa (bod C): DH-SMT/SI VD.HC.K2.48 Danfoss 02/2009 5

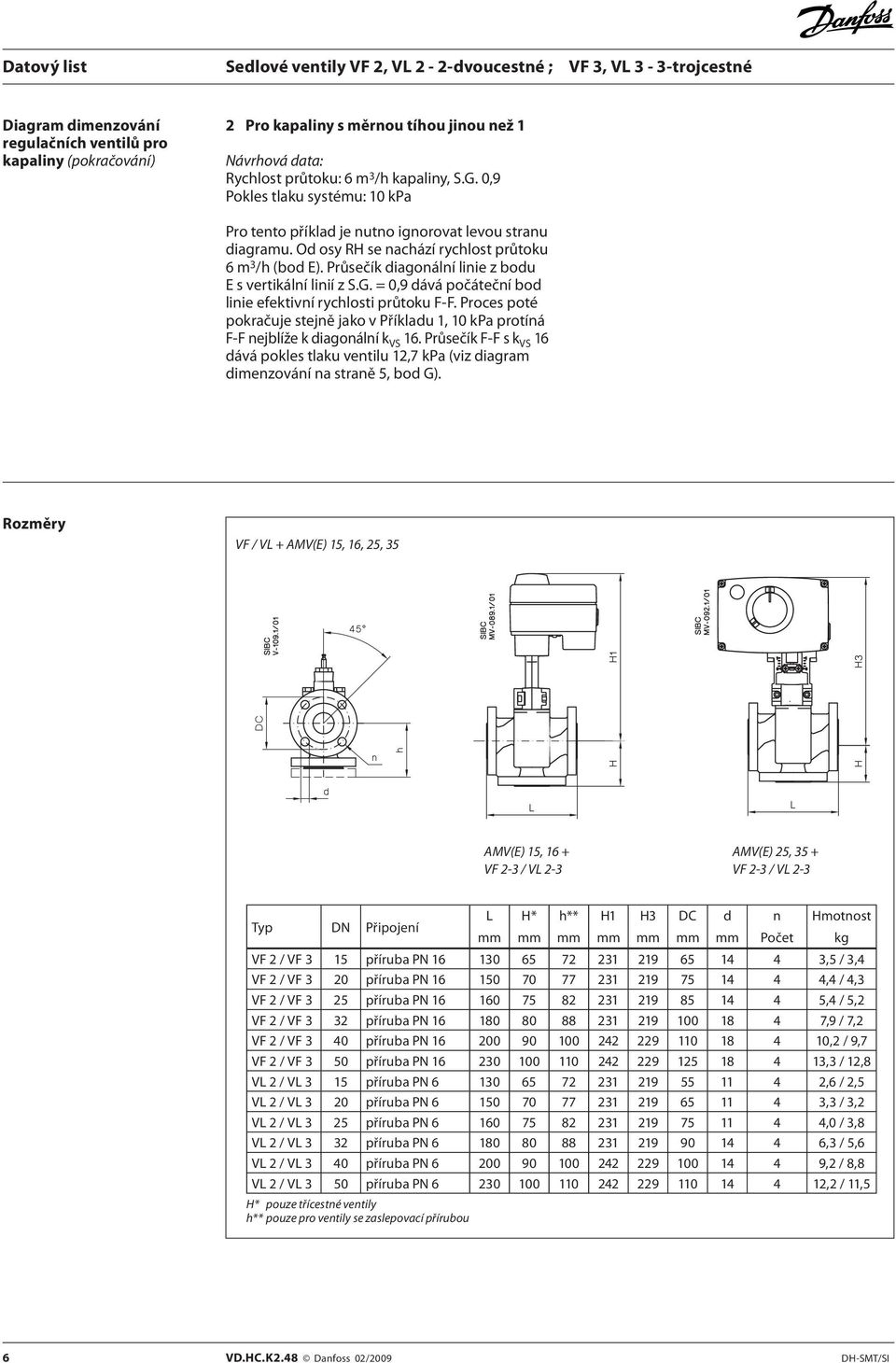

6 Diagram dimenzování regulačních ventilů pro kapaliny (pokračování) 2 Pro kapaliny s měrnou tíhou jinou než 1 Návrhová data: Rychlost průtoku: 6 m 3 /h kapaliny, S.G. 0,9 Pokles tlaku systému: 10 kpa Pro tento příklad je nutno ignorovat levou stranu diagramu. Od osy RH se nachází rychlost průtoku 6 m 3 /h (bod E). Průsečík diagonální linie z bodu E s vertikální linií z S.G. = 0,9 dává počáteční bod linie efektivní rychlosti průtoku F-F. Proces poté pokračuje stejně jako v Příkladu 1, 10 kpa protíná F-F nejblíže k diagonální k VS 16. Průsečík F-F s k VS 16 dává pokles tlaku ventilu 12,7 kpa (viz diagram dimenzování na straně 5, bod G). Rozměry VF / VL + AMV(E) 15, 16, 25, 35 AMV(E) 15, 16 + AMV(E) 25, 35 + VF 2-3 / VL 2-3 VF 2-3 / VL 2-3 Typ Připojení L H* h** H1 H3 DC d n Hmotnost mm mm mm mm mm mm mm Počet kg VF 2 / VF 3 15 příruba PN ,5 / 3,4 VF 2 / VF 3 20 příruba PN ,4 / 4,3 VF 2 / VF 3 25 příruba PN ,4 / 5,2 VF 2 / VF 3 32 příruba PN ,9 / 7,2 VF 2 / VF 3 40 příruba PN ,2 / 9,7 VF 2 / VF 3 50 příruba PN ,3 / 12,8 VL 2 / VL 3 15 příruba PN ,6 / 2,5 VL 2 / VL 3 20 příruba PN ,3 / 3,2 VL 2 / VL 3 25 příruba PN ,0 / 3,8 VL 2 / VL 3 32 příruba PN ,3 / 5,6 VL 2 / VL 3 40 příruba PN ,2 / 8,8 VL 2 / VL 3 50 příruba PN ,2 / 11,5 H* pouze třícestné ventily h** pouze pro ventily se zaslepovací přírubou 6 VD.HC.K2.48 Danfoss 02/2009 DH-SMT/SI

7 Rozměry (pokračování) VF / VL + AMV(E) 55, 56 AMV(E) 55, AMV(E) 56 + VF 2-3 / VL 2-3 Typ Připojení L H* h** H1 DC d n Hmotnost mm mm mm mm mm mm počet kg VF 2 / VF 3 65 příruba PN ,0 / 18,2 VF 2 / VF 3 80 příruba PN ,5 / 29,2 VF 2 / VF příruba PN ,8 / 36,4 VF 2 / VF příruba PN ,3 / 54,0 VF 2 / VF příruba PN ,0 / 79,0 VL 2 / VL 3 65 příruba PN ,0 / 17,2 VL 2 / VL 3 80 příruba PN ,0 / 25,0 VL 2 / VL příruba PN ,0 / 34,0 H* pouze třícestné ventily h** pouze pro ventily se zaslepovací přírubou VF 2 / VF 3 + AMV(E) 85, 86 Typ L H* h** H1 DC d n Hmotnost mm mm mm mm mm mm počet kg VF 2 / VF ,3 / 54,0 VF 2 / VF ,0 / 79,0 H* pouze třícestné ventily h** pouze pro ventily se zaslepovací přírubou DH-SMT/SI VD.HC.K2.48 Danfoss 02/2009 7

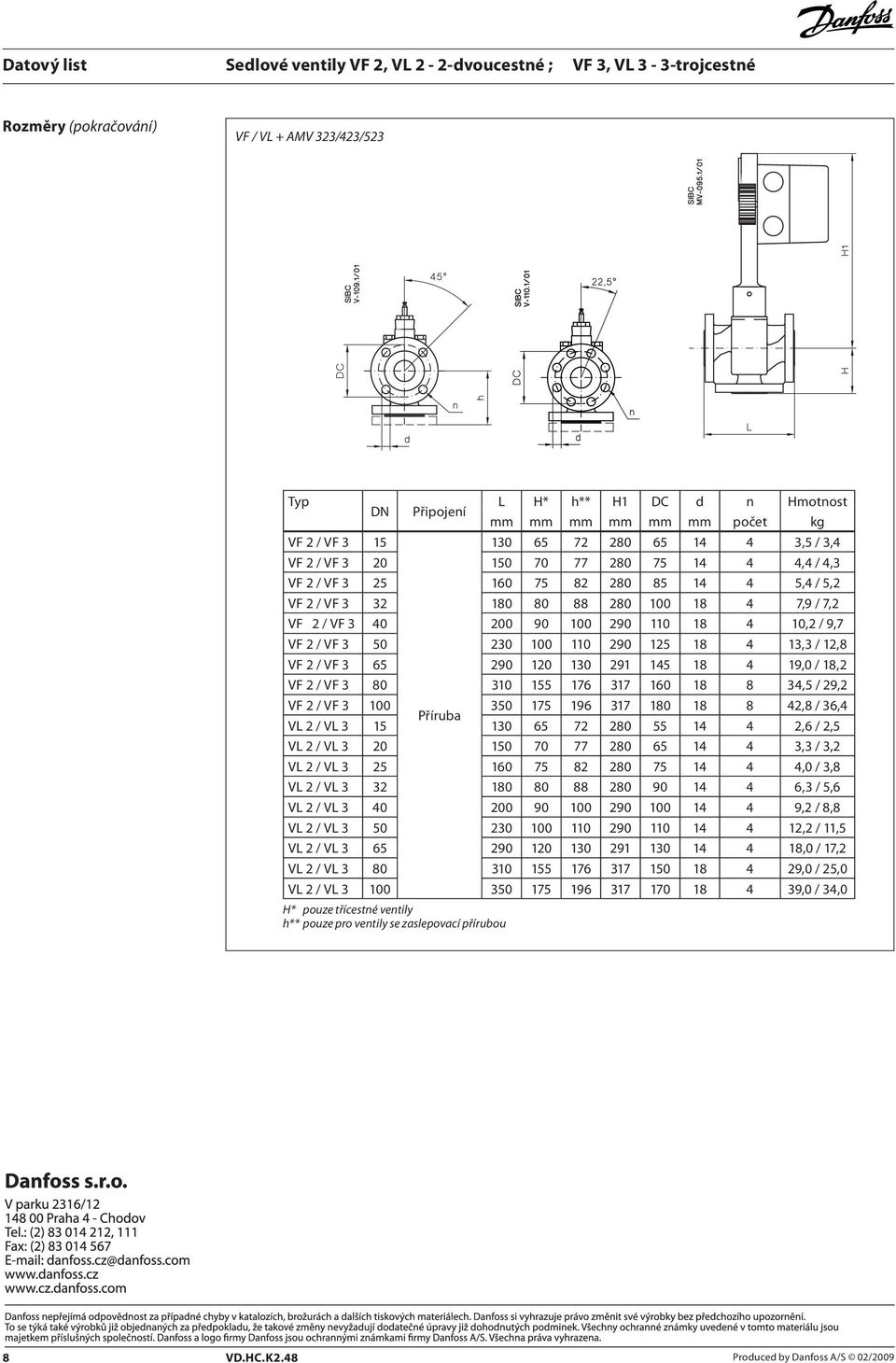

8 Rozměry (pokračování) VF / VL + AMV 323/423/523 Typ L H* h** H1 DC d n Hmotnost Připojení mm mm mm mm mm mm počet kg VF 2 / VF ,5 / 3,4 VF 2 / VF ,4 / 4,3 VF 2 / VF ,4 / 5,2 VF 2 / VF ,9 / 7,2 VF 2 / VF ,2 / 9,7 VF 2 / VF ,3 / 12,8 VF 2 / VF ,0 / 18,2 VF 2 / VF ,5 / 29,2 VF 2 / VF ,8 / 36,4 Příruba VL 2 / VL ,6 / 2,5 VL 2 / VL ,3 / 3,2 VL 2 / VL ,0 / 3,8 VL 2 / VL ,3 / 5,6 VL 2 / VL ,2 / 8,8 VL 2 / VL ,2 / 11,5 VL 2 / VL ,0 / 17,2 VL 2 / VL ,0 / 25,0 VL 2 / VL ,0 / 34,0 H* pouze třícestné ventily h** pouze pro ventily se zaslepovací přírubou 8 VD.HC.K2.48 Produced by Danfoss A/S 02/2009
