Provozní řád místních rádiových sítí PO Valašské Meziříčí

Transkript

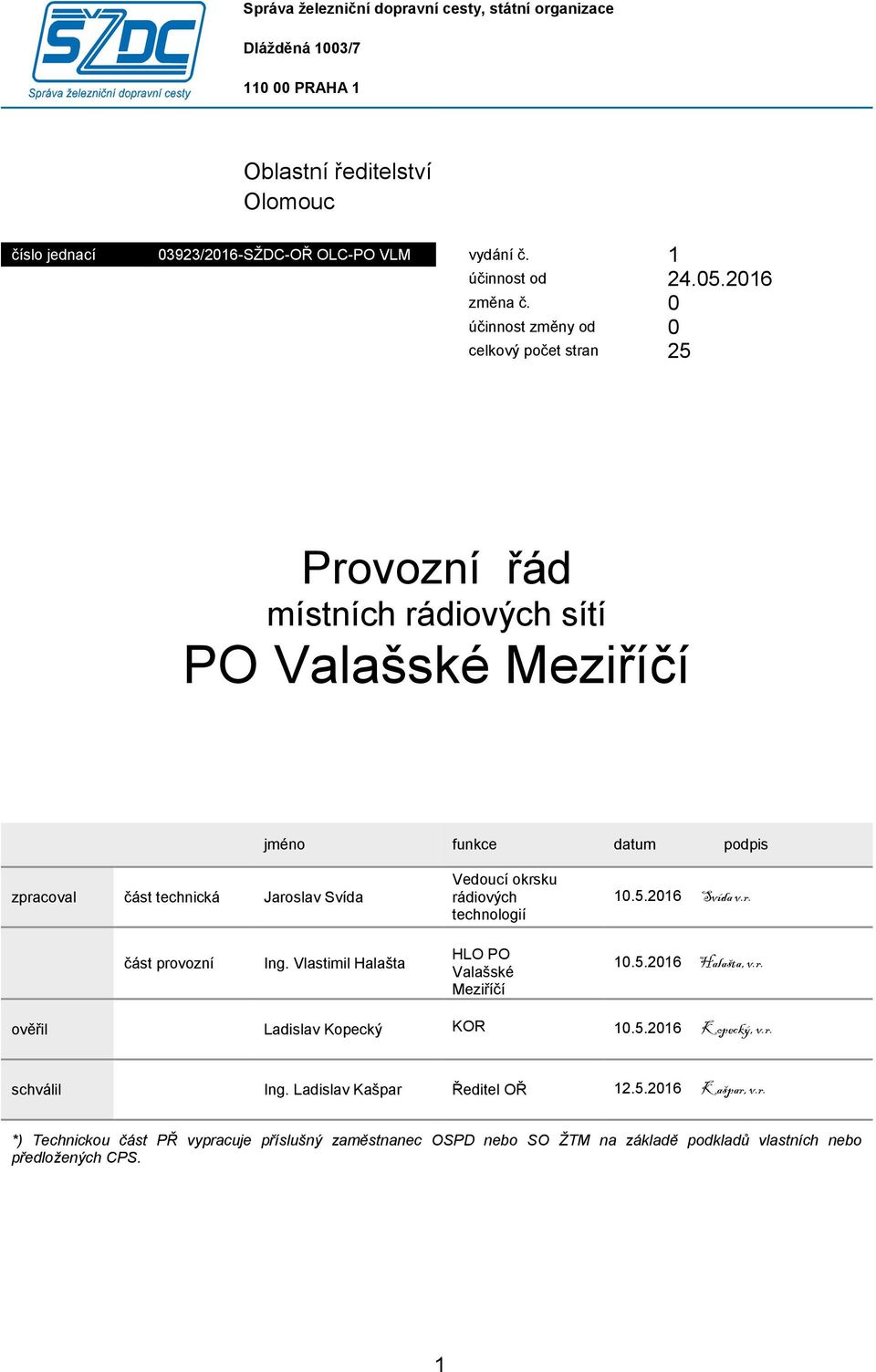

1 Správa železniční dopravní cesty, státní organizace Dlážděná 1003/ PRAHA 1 Oblastní ředitelství Olomouc číslo jednací 03923/2016-SŽDC-OŘ OLC-PO VLM vydání č. 1 účinnost od změna č. 0 účinnost změny od 0 celkový počet stran 25 Provozní řád místních rádiových sítí PO Valašské Meziříčí jméno funkce datum podpis zpracoval část technická Jaroslav Svída Vedoucí okrsku rádiových technologií Svída v.r. část provozní Ing. Vlastimil Halašta HLO PO Valašské Meziříčí Halašta, v.r. ověřil Ladislav Kopecký KOR Kopecký, v.r. schválil Ing. Ladislav Kašpar Ředitel OŘ Kašpar, v.r. *) Technickou část PŘ vypracuje příslušný zaměstnanec OSPD nebo SO ŽTM na základě podkladů vlastních nebo předložených CPS. 1

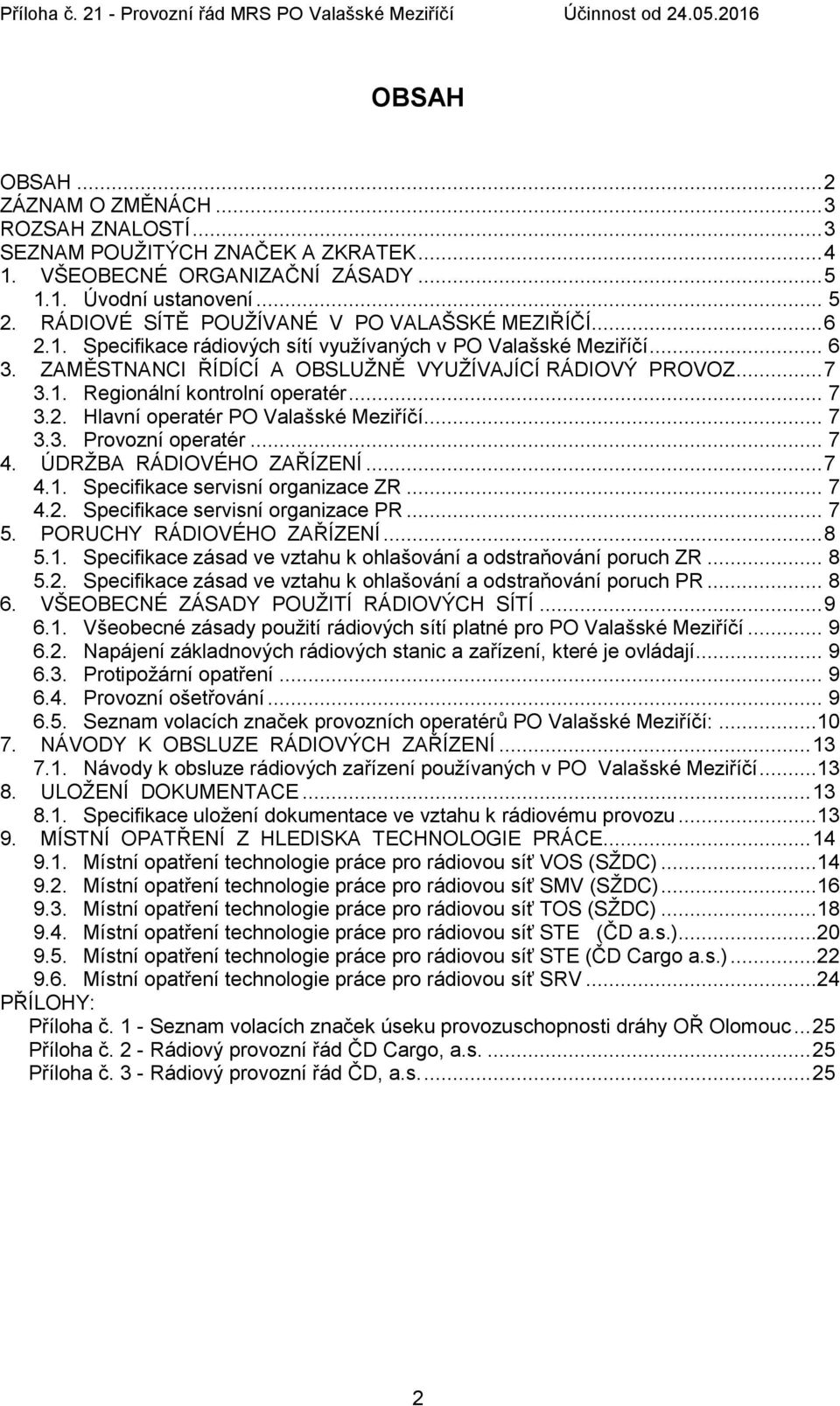

2 OBSAH OBSAH... 2 ZÁZNAM O ZMĚNÁCH... 3 ROZSAH ZNALOSTÍ... 3 SEZNAM POUŽITÝCH ZNAČEK A ZKRATEK VŠEOBECNÉ ORGANIZAČNÍ ZÁSADY Úvodní ustanovení RÁDIOVÉ SÍTĚ POUŽÍVANÉ V PO VALAŠSKÉ MEZIŘÍČÍ Specifikace rádiových sítí využívaných v PO Valašské Meziříčí ZAMĚSTNANCI ŘÍDÍCÍ A OBSLUŽNĚ VYUŽÍVAJÍCÍ RÁDIOVÝ PROVOZ Regionální kontrolní operatér Hlavní operatér PO Valašské Meziříčí Provozní operatér ÚDRŽBA RÁDIOVÉHO ZAŘÍZENÍ Specifikace servisní organizace ZR Specifikace servisní organizace PR PORUCHY RÁDIOVÉHO ZAŘÍZENÍ Specifikace zásad ve vztahu k ohlašování a odstraňování poruch ZR Specifikace zásad ve vztahu k ohlašování a odstraňování poruch PR VŠEOBECNÉ ZÁSADY POUŽITÍ RÁDIOVÝCH SÍTÍ Všeobecné zásady použití rádiových sítí platné pro PO Valašské Meziříčí Napájení základnových rádiových stanic a zařízení, které je ovládají Protipožární opatření Provozní ošetřování Seznam volacích značek provozních operatérů PO Valašské Meziříčí: NÁVODY K OBSLUZE RÁDIOVÝCH ZAŘÍZENÍ Návody k obsluze rádiových zařízení používaných v PO Valašské Meziříčí ULOŽENÍ DOKUMENTACE Specifikace uložení dokumentace ve vztahu k rádiovému provozu MÍSTNÍ OPATŘENÍ Z HLEDISKA TECHNOLOGIE PRÁCE Místní opatření technologie práce pro rádiovou síť VOS (SŽDC) Místní opatření technologie práce pro rádiovou síť SMV (SŽDC) Místní opatření technologie práce pro rádiovou síť TOS (SŽDC) Místní opatření technologie práce pro rádiovou síť STE (ČD a.s.) Místní opatření technologie práce pro rádiovou síť STE (ČD Cargo a.s.) Místní opatření technologie práce pro rádiovou síť SRV...24 PŘÍLOHY: Příloha č. 1 - Seznam volacích značek úseku provozuschopnosti dráhy OŘ Olomouc Příloha č. 2 - Rádiový provozní řád ČD Cargo, a.s Příloha č. 3 - Rádiový provozní řád ČD, a.s

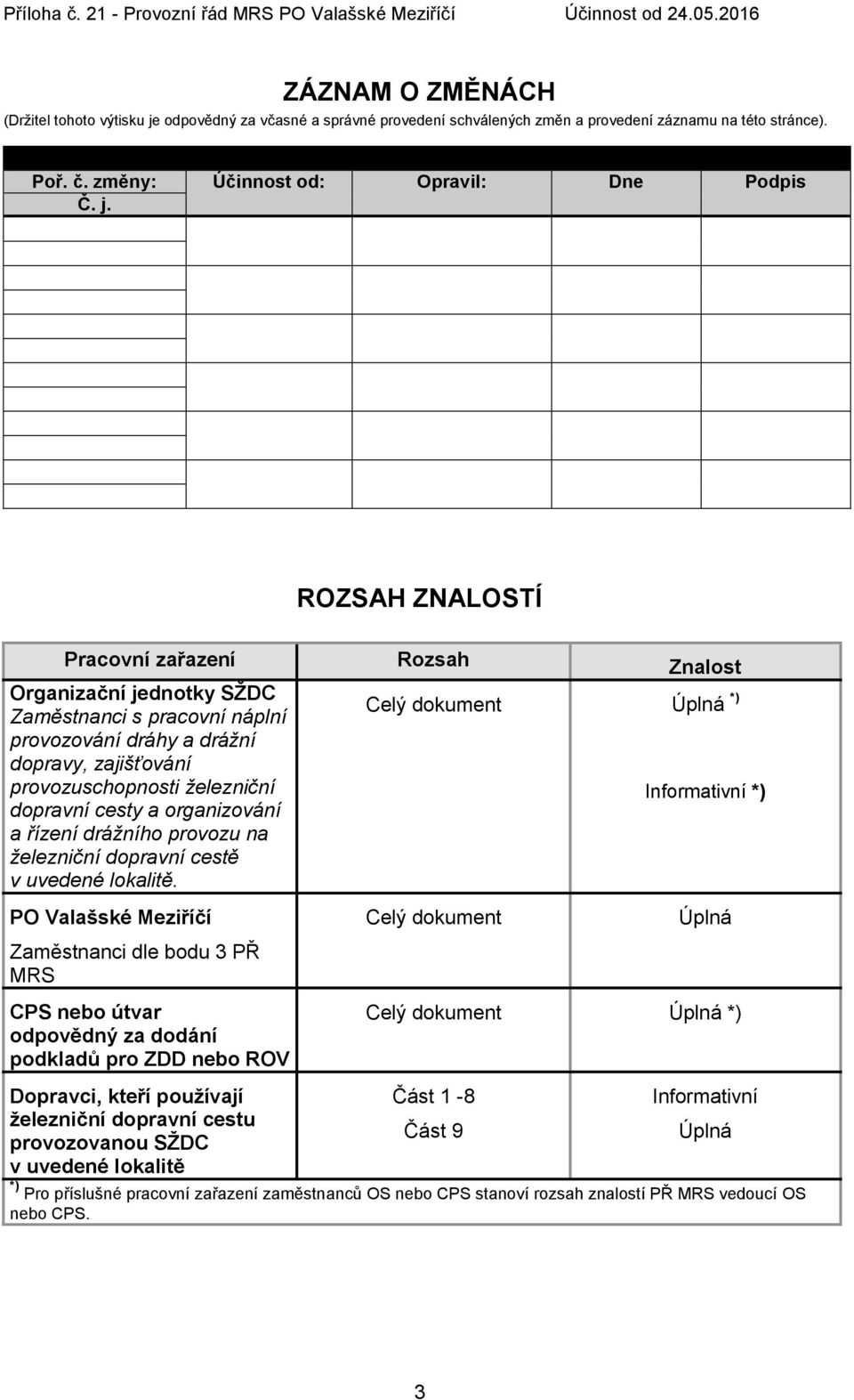

3 ZÁZNAM O ZMĚNÁCH (Držitel tohoto výtisku je odpovědný za včasné a správné provedení schválených změn a provedení záznamu na této stránce). Poř. č. změny: Účinnost od: Opravil: Dne Podpis Č. j. ROZSAH ZNALOSTÍ Pracovní zařazení Rozsah Znalost Organizační jednotky SŽDC Zaměstnanci s pracovní náplní provozování dráhy a drážní dopravy, zajišťování provozuschopnosti železniční dopravní cesty a organizování a řízení drážního provozu na železniční dopravní cestě v uvedené lokalitě. PO Valašské Meziříčí Zaměstnanci dle bodu 3 PŘ MRS CPS nebo útvar odpovědný za dodání podkladů pro ZDD nebo ROV Dopravci, kteří používají železniční dopravní cestu provozovanou SŽDC v uvedené lokalitě Celý dokument Úplná *) Celý dokument Informativní *) Úplná Celý dokument Úplná *) Část 1-8 Část 9 Informativní Úplná *) Pro příslušné pracovní zařazení zaměstnanců OS nebo CPS stanoví rozsah znalostí PŘ MRS vedoucí OS nebo CPS. 3

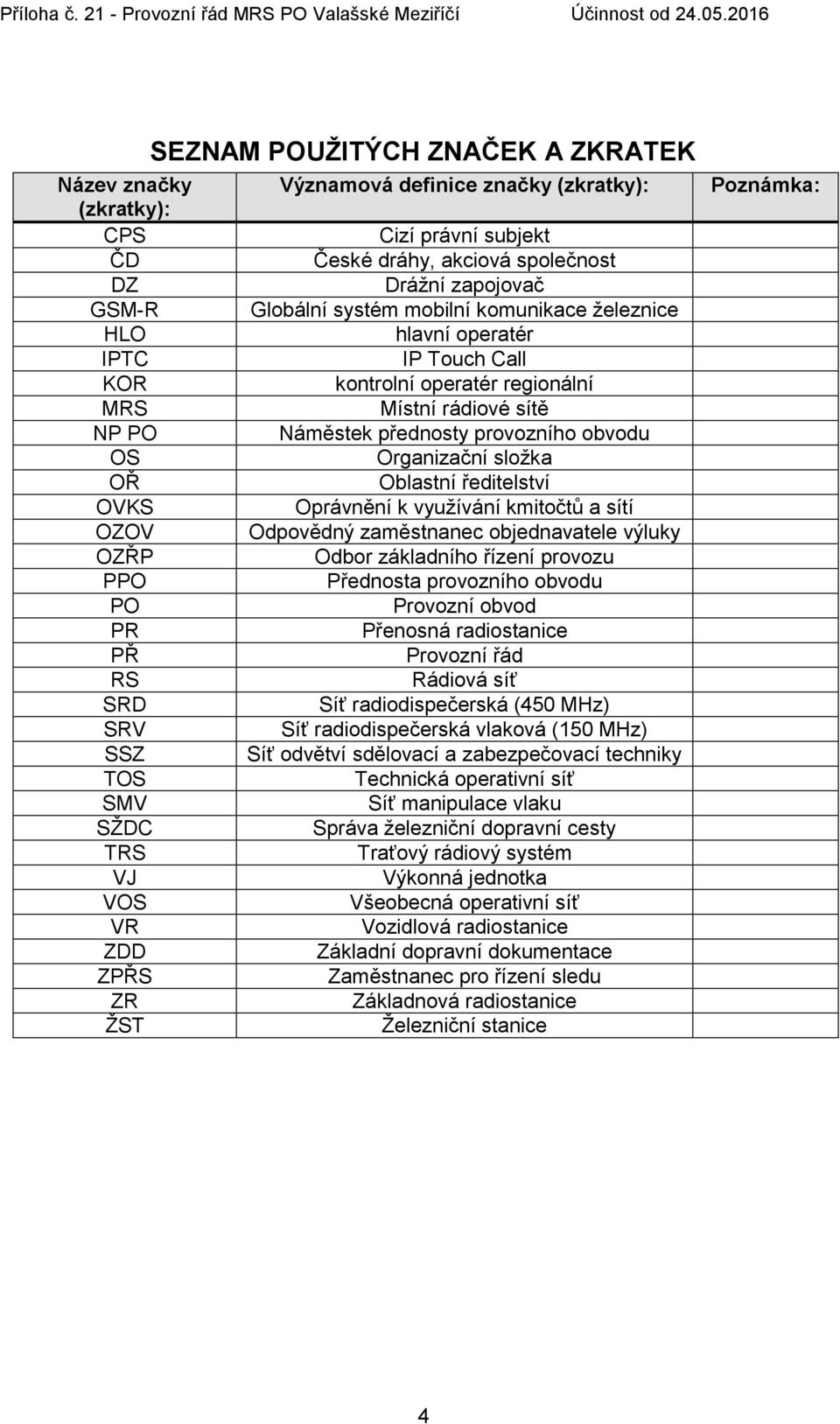

4 SEZNAM POUŽITÝCH ZNAČEK A ZKRATEK Název značky Významová definice značky (zkratky): (zkratky): CPS Cizí právní subjekt ČD České dráhy, akciová společnost DZ Drážní zapojovač GSM-R Globální systém mobilní komunikace železnice HLO hlavní operatér IPTC IP Touch Call KOR kontrolní operatér regionální MRS Místní rádiové sítě NP PO Náměstek přednosty provozního obvodu OS Organizační složka OŘ Oblastní ředitelství OVKS Oprávnění k využívání kmitočtů a sítí OZOV Odpovědný zaměstnanec objednavatele výluky OZŘP Odbor základního řízení provozu PPO Přednosta provozního obvodu PO Provozní obvod PR Přenosná radiostanice PŘ Provozní řád RS Rádiová síť SRD Síť radiodispečerská (450 MHz) SRV Síť radiodispečerská vlaková (150 MHz) SSZ Síť odvětví sdělovací a zabezpečovací techniky TOS Technická operativní síť SMV Síť manipulace vlaku SŽDC Správa železniční dopravní cesty TRS Traťový rádiový systém VJ Výkonná jednotka VOS Všeobecná operativní síť VR Vozidlová radiostanice ZDD Základní dopravní dokumentace ZPŘS Zaměstnanec pro řízení sledu ZR Základnová radiostanice ŽST Železniční stanice Poznámka: 4

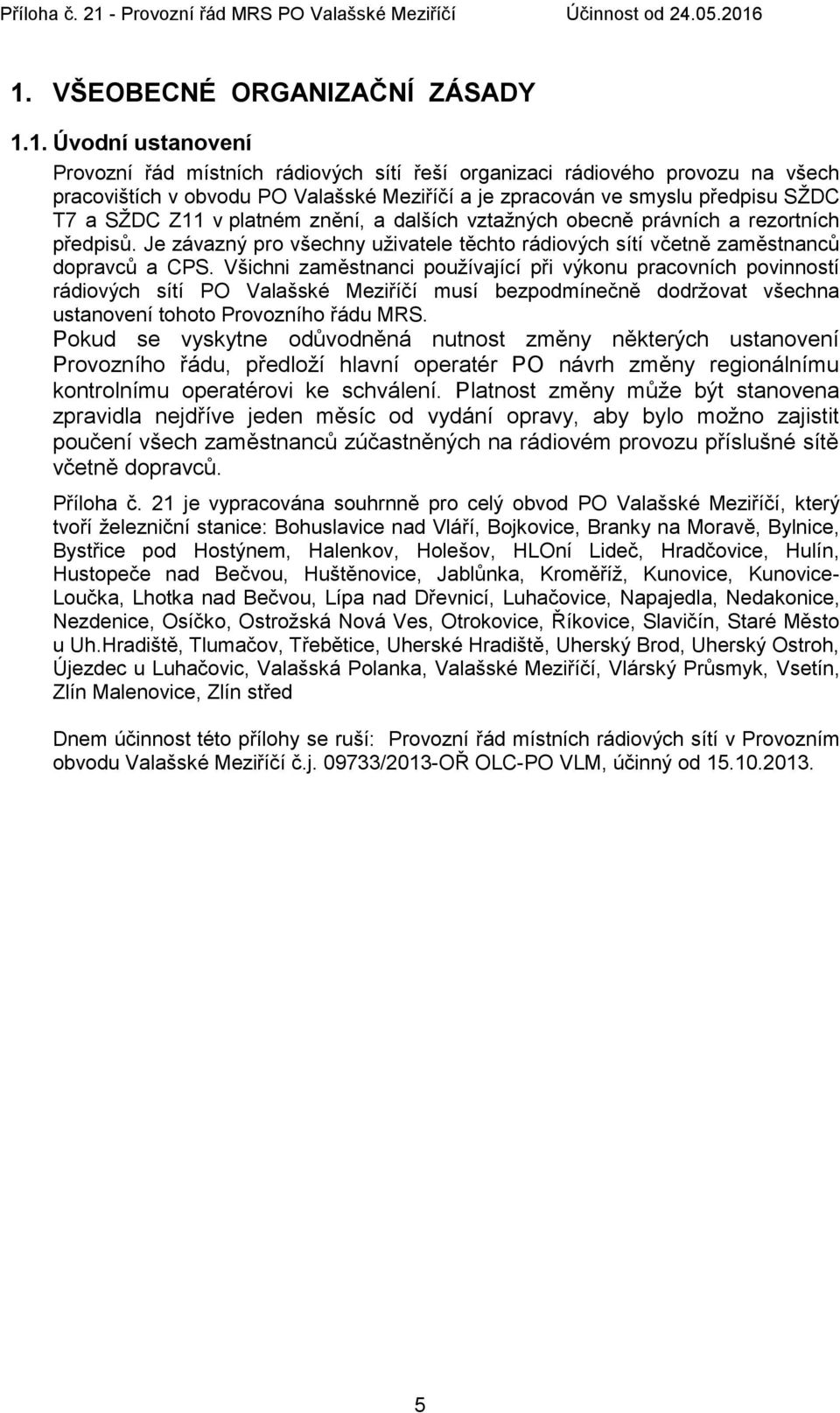

5 1. VŠEOBECNÉ ORGANIZAČNÍ ZÁSADY 1.1. Úvodní ustanovení Provozní řád místních rádiových sítí řeší organizaci rádiového provozu na všech pracovištích v obvodu PO Valašské Meziříčí a je zpracován ve smyslu předpisu SŽDC T7 a SŽDC Z11 v platném znění, a dalších vztažných obecně právních a rezortních předpisů. Je závazný pro všechny uživatele těchto rádiových sítí včetně zaměstnanců dopravců a CPS. Všichni zaměstnanci používající při výkonu pracovních povinností rádiových sítí PO Valašské Meziříčí musí bezpodmínečně dodržovat všechna ustanovení tohoto Provozního řádu MRS. Pokud se vyskytne odůvodněná nutnost změny některých ustanovení Provozního řádu, předloží hlavní operatér PO návrh změny regionálnímu kontrolnímu operatérovi ke schválení. Platnost změny může být stanovena zpravidla nejdříve jeden měsíc od vydání opravy, aby bylo možno zajistit poučení všech zaměstnanců zúčastněných na rádiovém provozu příslušné sítě včetně dopravců. Příloha č. 21 je vypracována souhrnně pro celý obvod PO Valašské Meziříčí, který tvoří železniční stanice: Bohuslavice nad Vláří, Bojkovice, Branky na Moravě, Bylnice, Bystřice pod Hostýnem, Halenkov, Holešov, HLOní Lideč, Hradčovice, Hulín, Hustopeče nad Bečvou, Huštěnovice, Jablůnka, Kroměříž, Kunovice, Kunovice- Loučka, Lhotka nad Bečvou, Lípa nad Dřevnicí, Luhačovice, Napajedla, Nedakonice, Nezdenice, Osíčko, Ostrožská Nová Ves, Otrokovice, Říkovice, Slavičín, Staré Město u Uh.Hradiště, Tlumačov, Třebětice, Uherské Hradiště, Uherský Brod, Uherský Ostroh, Újezdec u Luhačovic, Valašská Polanka, Valašské Meziříčí, Vlárský Průsmyk, Vsetín, Zlín Malenovice, Zlín střed Dnem účinnost této přílohy se ruší: Provozní řád místních rádiových sítí v Provozním obvodu Valašské Meziříčí č.j /2013-OŘ OLC-PO VLM, účinný od

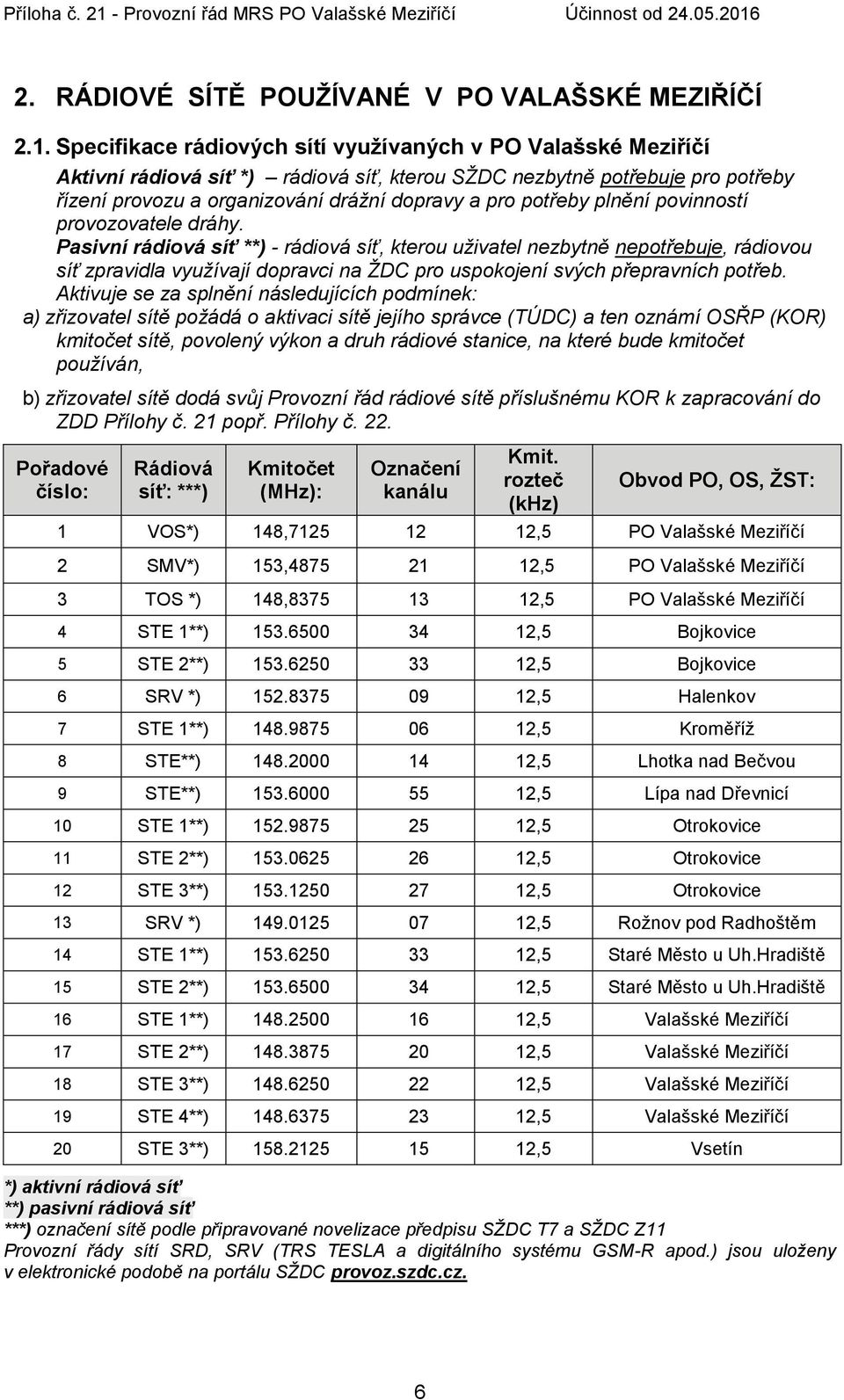

6 2. RÁDIOVÉ SÍTĚ POUŽÍVANÉ V PO VALAŠSKÉ MEZIŘÍČÍ 2.1. Specifikace rádiových sítí využívaných v PO Valašské Meziříčí Aktivní rádiová síť *) rádiová síť, kterou SŽDC nezbytně potřebuje pro potřeby řízení provozu a organizování drážní dopravy a pro potřeby plnění povinností provozovatele dráhy. Pasivní rádiová síť **) - rádiová síť, kterou uživatel nezbytně nepotřebuje, rádiovou síť zpravidla využívají dopravci na ŽDC pro uspokojení svých přepravních potřeb. Aktivuje se za splnění následujících podmínek: a) zřizovatel sítě požádá o aktivaci sítě jejího správce (TÚDC) a ten oznámí OSŘP (KOR) kmitočet sítě, povolený výkon a druh rádiové stanice, na které bude kmitočet používán, b) zřizovatel sítě dodá svůj Provozní řád rádiové sítě příslušnému KOR k zapracování do ZDD Přílohy č. 21 popř. Přílohy č. 22. Pořadové číslo: Rádiová síť: ***) Kmitočet (MHz): Označení kanálu Kmit. rozteč (khz) Obvod PO, OS, ŽST: 1 VOS*) 148, ,5 PO Valašské Meziříčí 2 SMV*) 153, ,5 PO Valašské Meziříčí 3 TOS *) 148, ,5 PO Valašské Meziříčí 4 STE 1**) ,5 Bojkovice 5 STE 2**) ,5 Bojkovice 6 SRV *) ,5 Halenkov 7 STE 1**) ,5 Kroměříž 8 STE**) ,5 Lhotka nad Bečvou 9 STE**) ,5 Lípa nad Dřevnicí 10 STE 1**) ,5 Otrokovice 11 STE 2**) ,5 Otrokovice 12 STE 3**) ,5 Otrokovice 13 SRV *) ,5 Rožnov pod Radhoštěm 14 STE 1**) ,5 Staré Město u Uh.Hradiště 15 STE 2**) ,5 Staré Město u Uh.Hradiště 16 STE 1**) ,5 Valašské Meziříčí 17 STE 2**) ,5 Valašské Meziříčí 18 STE 3**) ,5 Valašské Meziříčí 19 STE 4**) ,5 Valašské Meziříčí 20 STE 3**) ,5 Vsetín *) aktivní rádiová síť **) pasivní rádiová síť ***) označení sítě podle připravované novelizace předpisu SŽDC T7 a SŽDC Z11 Provozní řády sítí SRD, SRV (TRS TESLA a digitálního systému GSM-R apod.) jsou uloženy v elektronické podobě na portálu SŽDC provoz.szdc.cz. 6

7 3. ZAMĚSTNANCI ŘÍDÍCÍ A OBSLUŽNĚ VYUŽÍVAJÍCÍ RÁDIOVÝ PROVOZ 3.1. Regionální kontrolní operatér Jméno a příjmení: Telefonní číslo: Mobil: Ladislav Kopecký KopeckyL@szdc.cz 3.2. Hlavní operatér PO Valašské Meziříčí Jméno a příjmení: Vlastimil Halašta Pracovní zařazení Náměstek přednosty PO Telefonní Mobil: číslo: Halasta@szdc.cz 3.3. Provozní operatér Výpravčí, signalista, dozorce výhybek, staniční dozorce, dozorčí provozu, přednosta PO. 4. ÚDRŽBA RÁDIOVÉHO ZAŘÍZENÍ 4.1. Specifikace servisní organizace ZR Základnové radiostanice udržuje a opravy provádí ČD-Telematika, a.s. podle Pokynu generálního ředitele SŽDC k pravidlům servisu zařízení a techniky TÚDC (č.j: 26891/2012-OZŘP). U infrastruktury OŘ Olomouc provádí firma vybraná na základě výběrového řízení vystavením objednávky Specifikace servisní organizace PR Přenosné radiostanice udržuje a opravy provádí ČD-Telematika, a.s. podle Pokynu generálního ředitele SŽDC k pravidlům servisu zařízení a techniky TÚDC (č.j: 26891/2012-OZŘP). U infrastruktury OŘ Olomouc provádí firma vybraná na základě výběrového řízení vystavením objednávky. 7

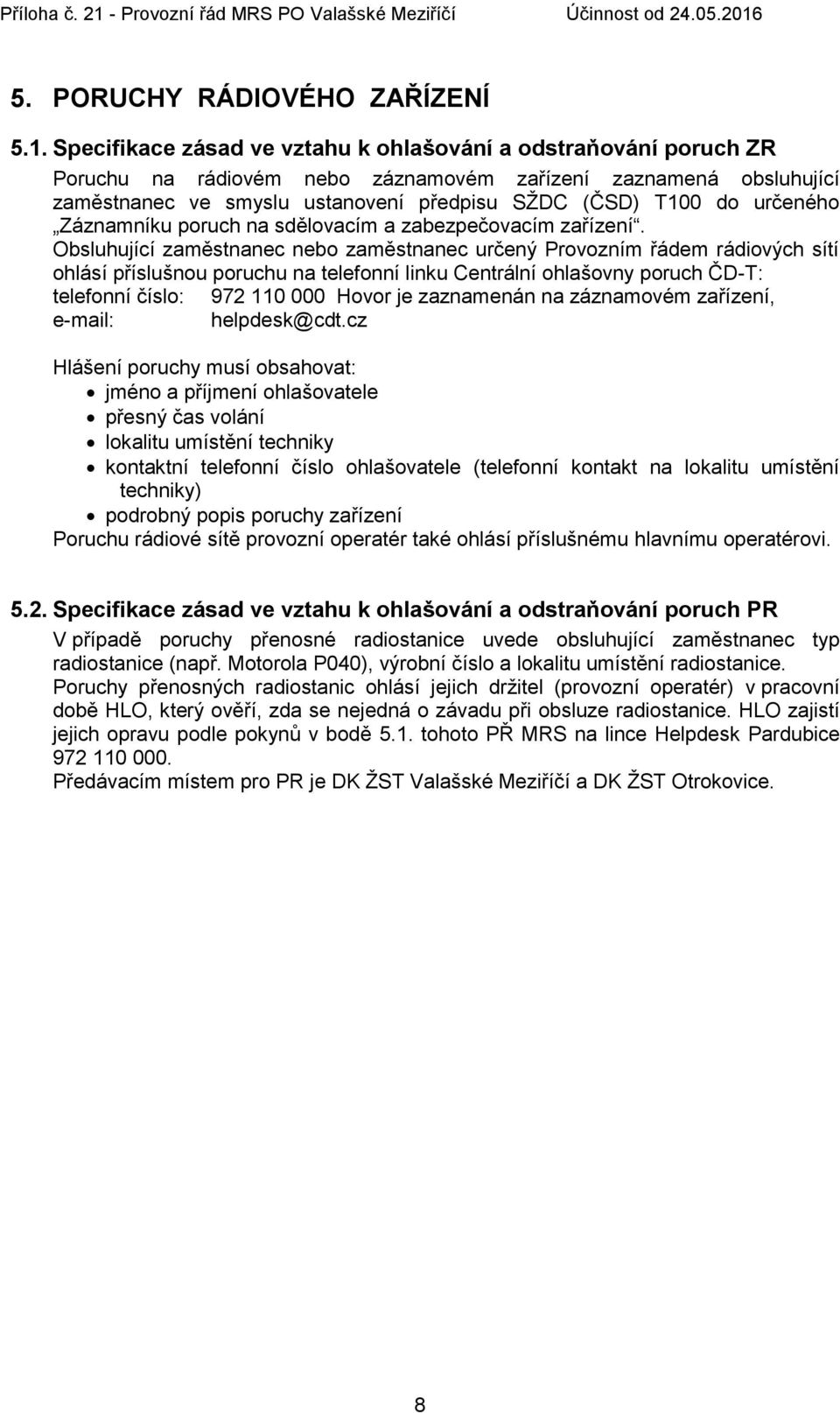

8 5. PORUCHY RÁDIOVÉHO ZAŘÍZENÍ 5.1. Specifikace zásad ve vztahu k ohlašování a odstraňování poruch ZR Poruchu na rádiovém nebo záznamovém zařízení zaznamená obsluhující zaměstnanec ve smyslu ustanovení předpisu SŽDC (ČSD) T100 do určeného Záznamníku poruch na sdělovacím a zabezpečovacím zařízení. Obsluhující zaměstnanec nebo zaměstnanec určený Provozním řádem rádiových sítí ohlásí příslušnou poruchu na telefonní linku Centrální ohlašovny poruch ČD-T: telefonní číslo: Hovor je zaznamenán na záznamovém zařízení, helpdesk@cdt.cz Hlášení poruchy musí obsahovat: jméno a příjmení ohlašovatele přesný čas volání lokalitu umístění techniky kontaktní telefonní číslo ohlašovatele (telefonní kontakt na lokalitu umístění techniky) podrobný popis poruchy zařízení Poruchu rádiové sítě provozní operatér také ohlásí příslušnému hlavnímu operatérovi Specifikace zásad ve vztahu k ohlašování a odstraňování poruch PR V případě poruchy přenosné radiostanice uvede obsluhující zaměstnanec typ radiostanice (např. Motorola P040), výrobní číslo a lokalitu umístění radiostanice. Poruchy přenosných radiostanic ohlásí jejich držitel (provozní operatér) v pracovní době HLO, který ověří, zda se nejedná o závadu při obsluze radiostanice. HLO zajistí jejich opravu podle pokynů v bodě 5.1. tohoto PŘ MRS na lince Helpdesk Pardubice Předávacím místem pro PR je DK ŽST Valašské Meziříčí a DK ŽST Otrokovice. 8

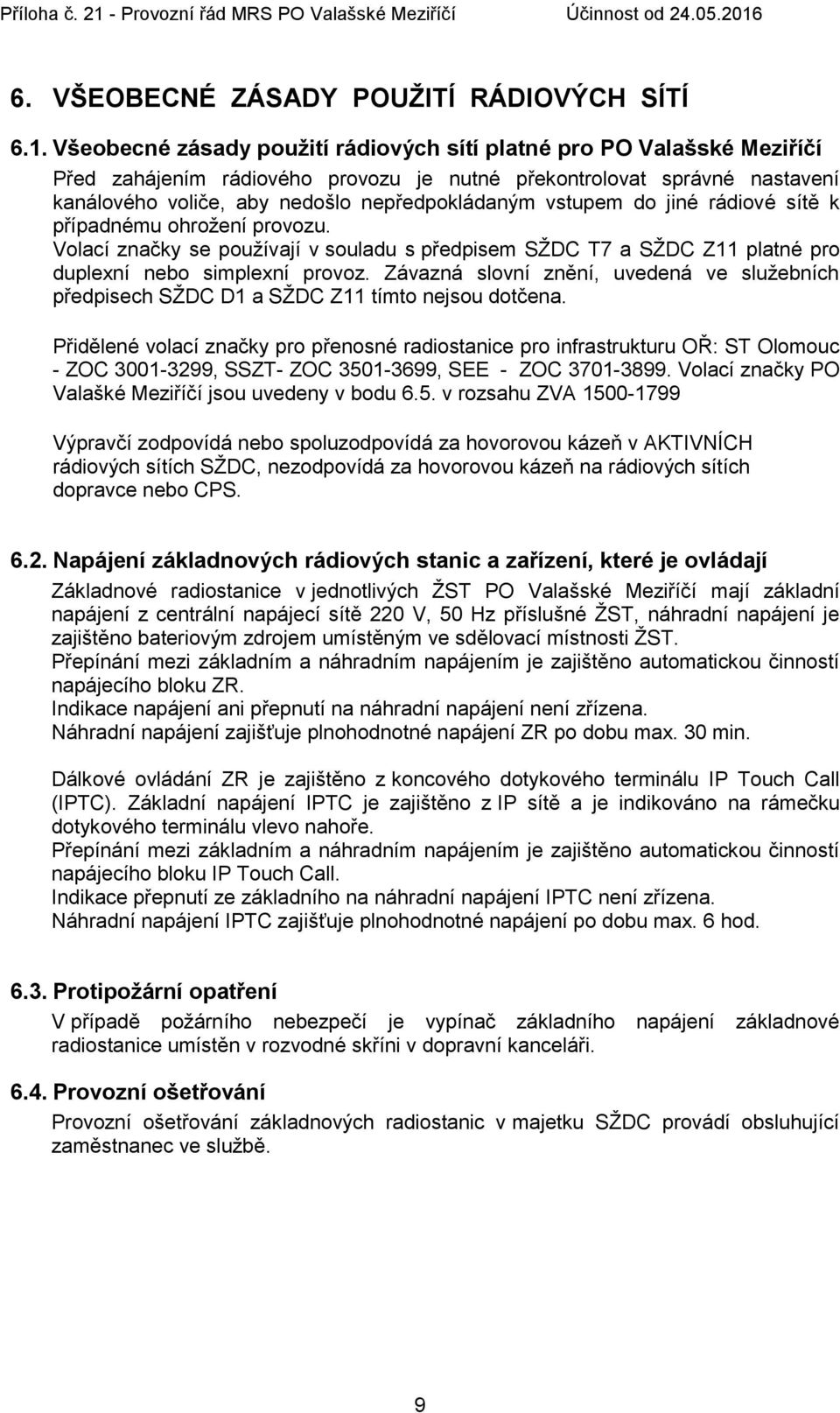

9 6. VŠEOBECNÉ ZÁSADY POUŽITÍ RÁDIOVÝCH SÍTÍ 6.1. Všeobecné zásady použití rádiových sítí platné pro PO Valašské Meziříčí Před zahájením rádiového provozu je nutné překontrolovat správné nastavení kanálového voliče, aby nedošlo nepředpokládaným vstupem do jiné rádiové sítě k případnému ohrožení provozu. Volací značky se používají v souladu s předpisem SŽDC T7 a SŽDC Z11 platné pro duplexní nebo simplexní provoz. Závazná slovní znění, uvedená ve služebních předpisech SŽDC D1 a SŽDC Z11 tímto nejsou dotčena. Přidělené volací značky pro přenosné radiostanice pro infrastrukturu OŘ: ST Olomouc - ZOC , SSZT- ZOC , SEE - ZOC Volací značky PO Valašké Meziříčí jsou uvedeny v bodu 6.5. v rozsahu ZVA Výpravčí zodpovídá nebo spoluzodpovídá za hovorovou kázeň v AKTIVNÍCH rádiových sítích SŽDC, nezodpovídá za hovorovou kázeň na rádiových sítích dopravce nebo CPS Napájení základnových rádiových stanic a zařízení, které je ovládají Základnové radiostanice v jednotlivých ŽST PO Valašské Meziříčí mají základní napájení z centrální napájecí sítě 220 V, 50 Hz příslušné ŽST, náhradní napájení je zajištěno bateriovým zdrojem umístěným ve sdělovací místnosti ŽST. Přepínání mezi základním a náhradním napájením je zajištěno automatickou činností napájecího bloku ZR. Indikace napájení ani přepnutí na náhradní napájení není zřízena. Náhradní napájení zajišťuje plnohodnotné napájení ZR po dobu max. 30 min. Dálkové ovládání ZR je zajištěno z koncového dotykového terminálu IP Touch Call (IPTC). Základní napájení IPTC je zajištěno z IP sítě a je indikováno na rámečku dotykového terminálu vlevo nahoře. Přepínání mezi základním a náhradním napájením je zajištěno automatickou činností napájecího bloku IP Touch Call. Indikace přepnutí ze základního na náhradní napájení IPTC není zřízena. Náhradní napájení IPTC zajišťuje plnohodnotné napájení po dobu max. 6 hod Protipožární opatření V případě požárního nebezpečí je vypínač základního napájení základnové radiostanice umístěn v rozvodné skříni v dopravní kanceláři Provozní ošetřování Provozní ošetřování základnových radiostanic v majetku SŽDC provádí obsluhující zaměstnanec ve službě. 9

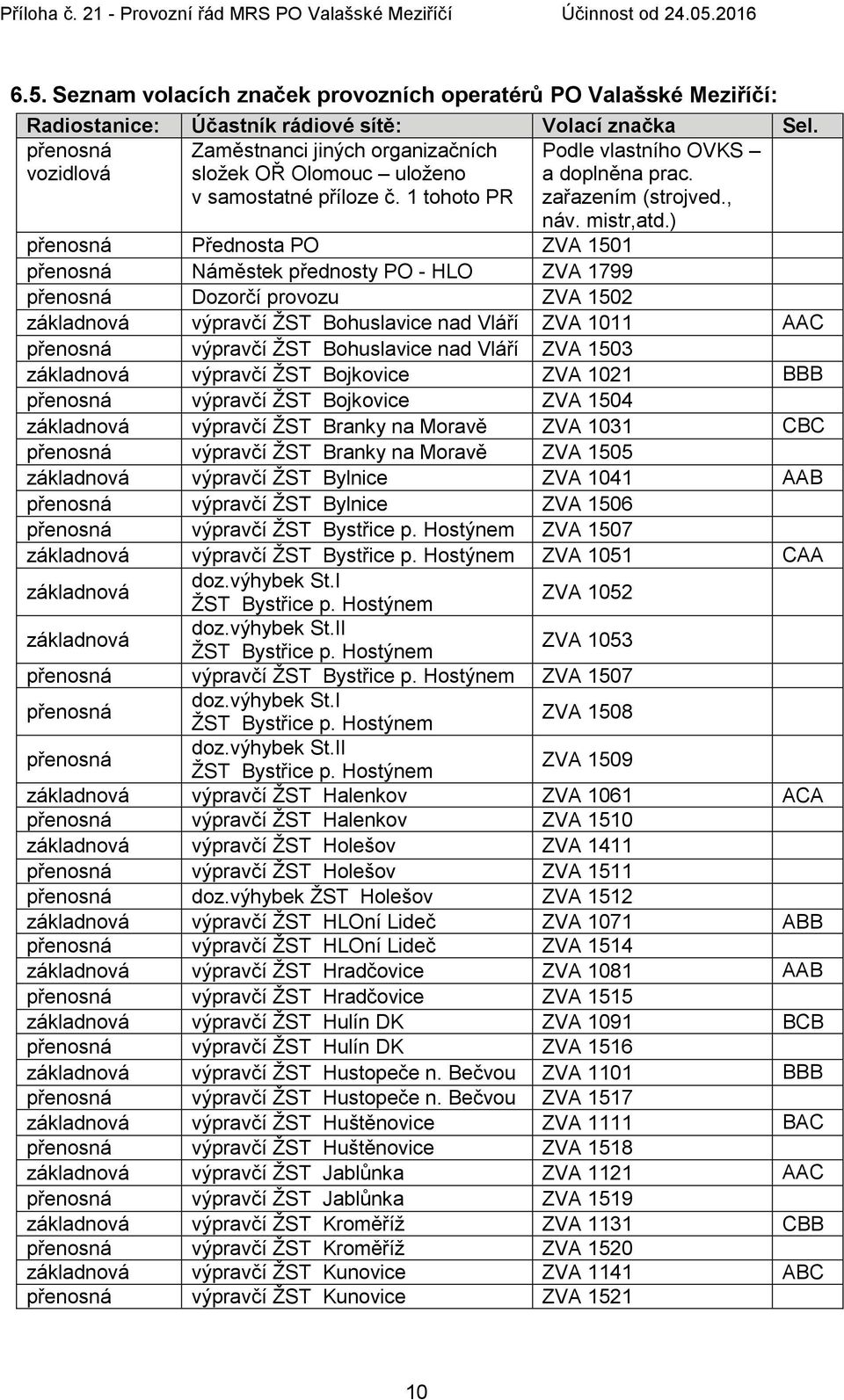

10 6.5. Seznam volacích značek provozních operatérů PO Valašské Meziříčí: Radiostanice: Účastník rádiové sítě: Volací značka Sel. přenosná vozidlová Zaměstnanci jiných organizačních složek OŘ Olomouc uloženo v samostatné příloze č. 1 tohoto PR Podle vlastního OVKS a doplněna prac. zařazením (strojved., náv. mistr,atd.) přenosná Přednosta PO ZVA 1501 přenosná Náměstek přednosty PO - HLO ZVA 1799 přenosná Dozorčí provozu ZVA 1502 základnová výpravčí ŽST Bohuslavice nad Vláří ZVA 1011 AAC přenosná výpravčí ŽST Bohuslavice nad Vláří ZVA 1503 základnová výpravčí ŽST Bojkovice ZVA 1021 BBB přenosná výpravčí ŽST Bojkovice ZVA 1504 základnová výpravčí ŽST Branky na Moravě ZVA 1031 CBC přenosná výpravčí ŽST Branky na Moravě ZVA 1505 základnová výpravčí ŽST Bylnice ZVA 1041 AAB přenosná výpravčí ŽST Bylnice ZVA 1506 přenosná výpravčí ŽST Bystřice p. Hostýnem ZVA 1507 základnová výpravčí ŽST Bystřice p. Hostýnem ZVA 1051 CAA základnová doz.výhybek St.I ŽST Bystřice p. Hostýnem ZVA 1052 základnová doz.výhybek St.II ŽST Bystřice p. Hostýnem ZVA 1053 přenosná výpravčí ŽST Bystřice p. Hostýnem ZVA 1507 přenosná doz.výhybek St.I ŽST Bystřice p. Hostýnem ZVA 1508 přenosná doz.výhybek St.II ŽST Bystřice p. Hostýnem ZVA 1509 základnová výpravčí ŽST Halenkov ZVA 1061 ACA přenosná výpravčí ŽST Halenkov ZVA 1510 základnová výpravčí ŽST Holešov ZVA 1411 přenosná výpravčí ŽST Holešov ZVA 1511 přenosná doz.výhybek ŽST Holešov ZVA 1512 základnová výpravčí ŽST HLOní Lideč ZVA 1071 ABB přenosná výpravčí ŽST HLOní Lideč ZVA 1514 základnová výpravčí ŽST Hradčovice ZVA 1081 AAB přenosná výpravčí ŽST Hradčovice ZVA 1515 základnová výpravčí ŽST Hulín DK ZVA 1091 BCB přenosná výpravčí ŽST Hulín DK ZVA 1516 základnová výpravčí ŽST Hustopeče n. Bečvou ZVA 1101 BBB přenosná výpravčí ŽST Hustopeče n. Bečvou ZVA 1517 základnová výpravčí ŽST Huštěnovice ZVA 1111 BAC přenosná výpravčí ŽST Huštěnovice ZVA 1518 základnová výpravčí ŽST Jablůnka ZVA 1121 AAC přenosná výpravčí ŽST Jablůnka ZVA 1519 základnová výpravčí ŽST Kroměříž ZVA 1131 CBB přenosná výpravčí ŽST Kroměříž ZVA 1520 základnová výpravčí ŽST Kunovice ZVA 1141 ABC přenosná výpravčí ŽST Kunovice ZVA

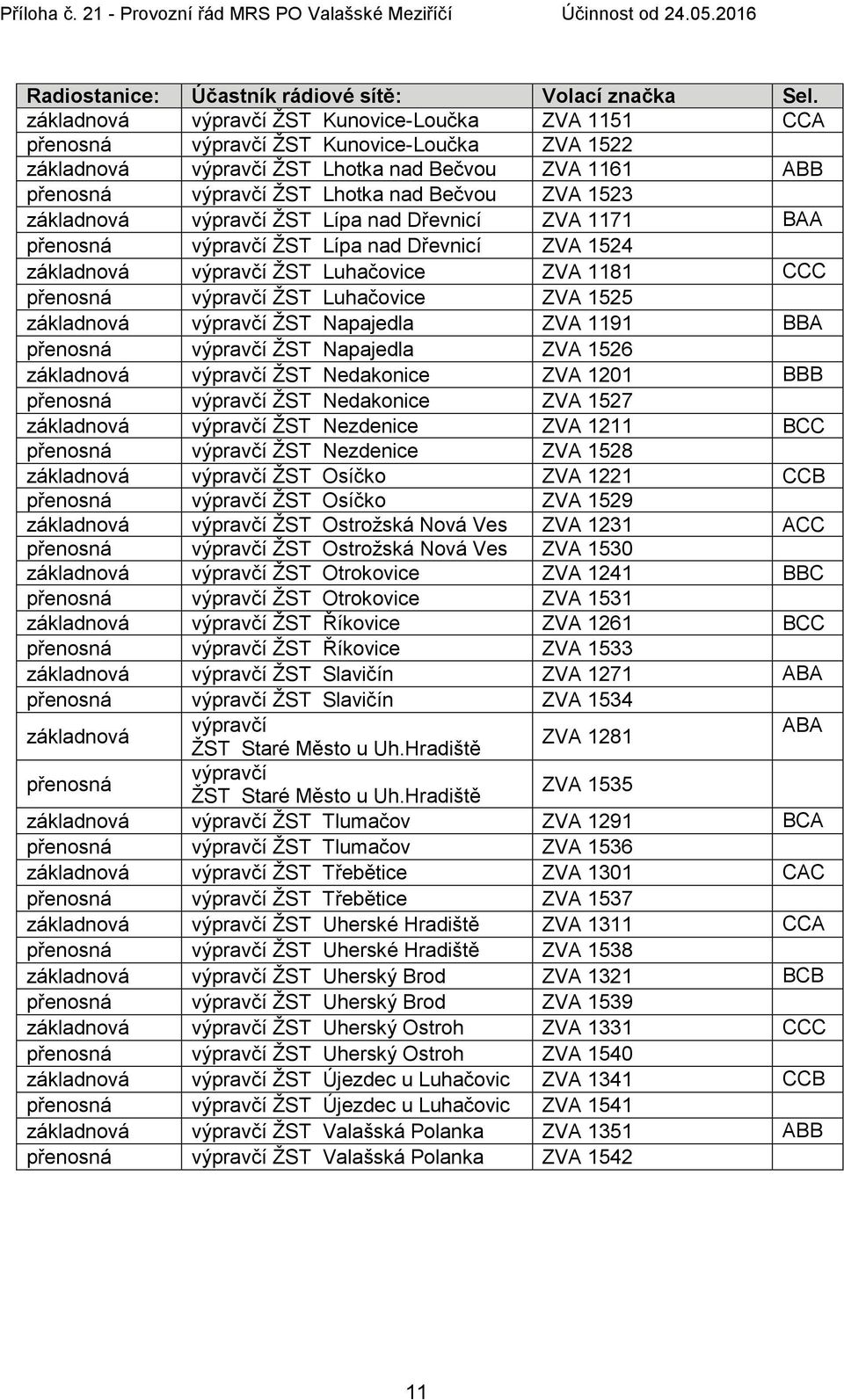

11 Radiostanice: Účastník rádiové sítě: Volací značka Sel. základnová výpravčí ŽST Kunovice-Loučka ZVA 1151 CCA přenosná výpravčí ŽST Kunovice-Loučka ZVA 1522 základnová výpravčí ŽST Lhotka nad Bečvou ZVA 1161 ABB přenosná výpravčí ŽST Lhotka nad Bečvou ZVA 1523 základnová výpravčí ŽST Lípa nad Dřevnicí ZVA 1171 BAA přenosná výpravčí ŽST Lípa nad Dřevnicí ZVA 1524 základnová výpravčí ŽST Luhačovice ZVA 1181 CCC přenosná výpravčí ŽST Luhačovice ZVA 1525 základnová výpravčí ŽST Napajedla ZVA 1191 BBA přenosná výpravčí ŽST Napajedla ZVA 1526 základnová výpravčí ŽST Nedakonice ZVA 1201 BBB přenosná výpravčí ŽST Nedakonice ZVA 1527 základnová výpravčí ŽST Nezdenice ZVA 1211 BCC přenosná výpravčí ŽST Nezdenice ZVA 1528 základnová výpravčí ŽST Osíčko ZVA 1221 CCB přenosná výpravčí ŽST Osíčko ZVA 1529 základnová výpravčí ŽST Ostrožská Nová Ves ZVA 1231 ACC přenosná výpravčí ŽST Ostrožská Nová Ves ZVA 1530 základnová výpravčí ŽST Otrokovice ZVA 1241 BBC přenosná výpravčí ŽST Otrokovice ZVA 1531 základnová výpravčí ŽST Říkovice ZVA 1261 BCC přenosná výpravčí ŽST Říkovice ZVA 1533 základnová výpravčí ŽST Slavičín ZVA 1271 ABA přenosná výpravčí ŽST Slavičín ZVA 1534 základnová výpravčí ABA ZVA 1281 ŽST Staré Město u Uh.Hradiště přenosná výpravčí ŽST Staré Město u Uh.Hradiště ZVA 1535 základnová výpravčí ŽST Tlumačov ZVA 1291 BCA přenosná výpravčí ŽST Tlumačov ZVA 1536 základnová výpravčí ŽST Třebětice ZVA 1301 CAC přenosná výpravčí ŽST Třebětice ZVA 1537 základnová výpravčí ŽST Uherské Hradiště ZVA 1311 CCA přenosná výpravčí ŽST Uherské Hradiště ZVA 1538 základnová výpravčí ŽST Uherský Brod ZVA 1321 BCB přenosná výpravčí ŽST Uherský Brod ZVA 1539 základnová výpravčí ŽST Uherský Ostroh ZVA 1331 CCC přenosná výpravčí ŽST Uherský Ostroh ZVA 1540 základnová výpravčí ŽST Újezdec u Luhačovic ZVA 1341 CCB přenosná výpravčí ŽST Újezdec u Luhačovic ZVA 1541 základnová výpravčí ŽST Valašská Polanka ZVA 1351 ABB přenosná výpravčí ŽST Valašská Polanka ZVA

12 Radiostanice: Účastník rádiové sítě: Volací značka Sel. základnová výpravčí ŽST Valašské Meziříčí ZVA 1361 CBB přenosná výpravčí ŽST Valašské Meziříčí ZVA 1543 základnová signalista St.1. ŽST Valašské Meziříčí ZVA 1362 základnová doz.výhybek St.III. ŽST Valašské Meziříčí ZVA 1363 přenosná signalista St.1. ŽST Valašské Meziříčí ZVA 1544 přenosná doz.výhybek St.III. ŽST Valašské Meziříčí ZVA 1545 základnová výpravčí ŽST Vlárský Průsmyk ZVA 1371 AAA přenosná výpravčí ŽST Vlárský Průsmyk ZVA 1546 základnová výpravčí ŽST Vsetín ZVA 1381 AAA přenosná výpravčí ŽST Vsetín ZVA 1547 základnová výpravčí ŽST Zlín Malenovice ZVA 1391 ABA přenosná výpravčí ŽST Zlín Malenovice ZVA 1548 základnová výpravčí ŽST Zlín střed ZVA 1401 BAC přenosná výpravčí ŽST Zlín střed ZVA 1549 základnová Řídící dispečer 1A ZPV 152 základnová Řídící dispečer 2A ZPV 153 základnová Úsekový dispečer 1A ZPV 154 základnová Úsekový dispečer 2A ZPV 155 základnová Úsekový dispečer 3A ZPV 156 základnová Řídící dispečer 1B ZPV 157 základnová Řídící dispečer 2B ZPV 158 základnová Úsekový dispečer 1B ZPV 159 základnová Úsekový dispečer 2B ZPV 160 základnová Řídící dispečer 1C ZPV 161 základnová Řídící dispečer 2C ZPV 162 základnová Úsekový dispečer 1C ZPV 163 základnová Úsekový dispečer 2C ZPV 164 základnová Úsekový dispečer 3C ZPV 165 základnová Řídící dispečer 1D ZPV 166 základnová Úsekový dispečer 1D ZPV 167 základnová Úsekový dispečer 2D ZPV 168 základnová Řídící dispečer 1E ZPV 169 základnová Úsekový dispečer 2E ZPV 171 základnová Úsekový dispečer 1F ZPV 173 základnová Úsekový dispečer 2F ZPV

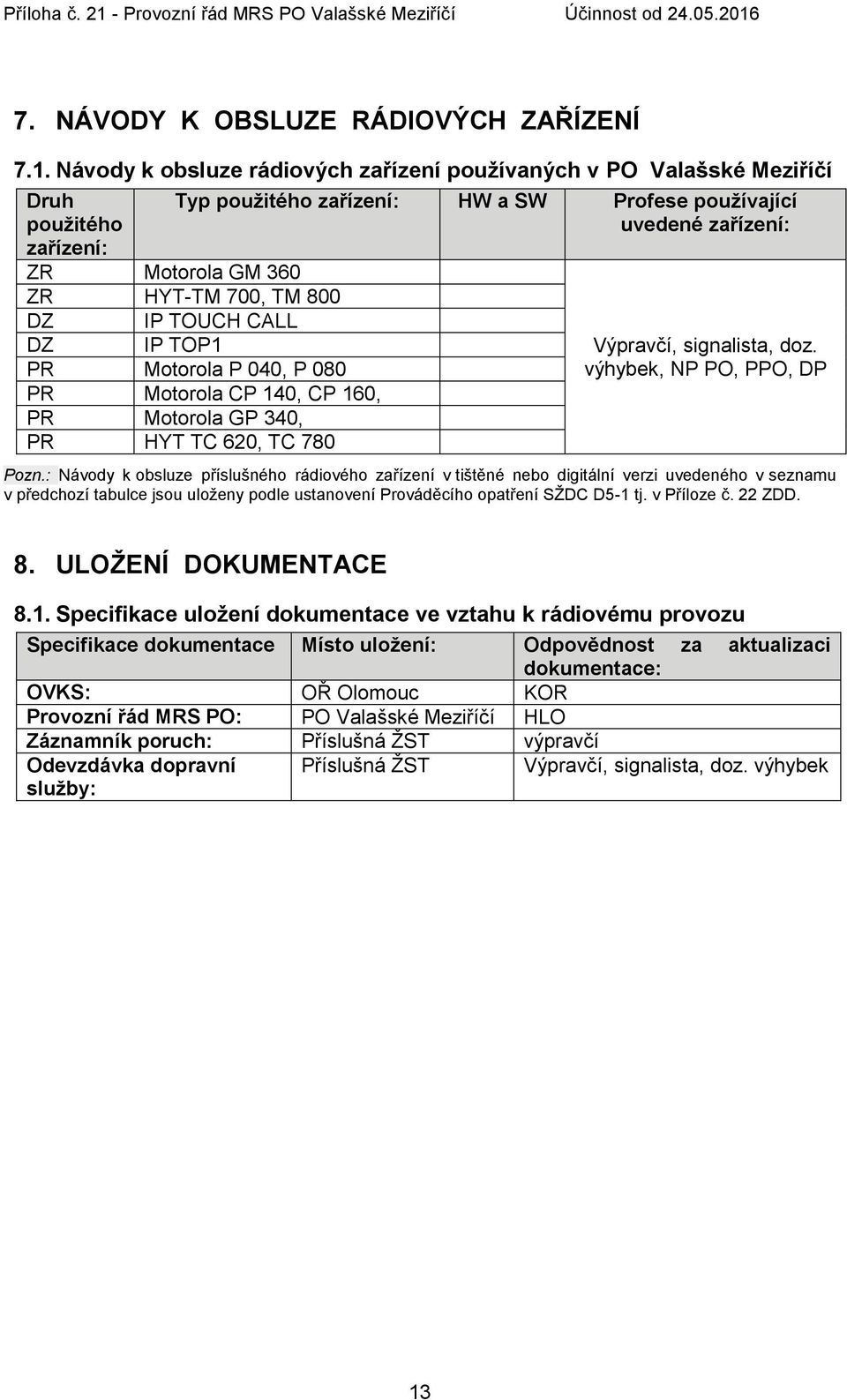

13 7. NÁVODY K OBSLUZE RÁDIOVÝCH ZAŘÍZENÍ 7.1. Návody k obsluze rádiových zařízení používaných v PO Valašské Meziříčí Druh použitého zařízení: Typ použitého zařízení: HW a SW Profese používající uvedené zařízení: ZR Motorola GM 360 ZR HYT-TM 700, TM 800 DZ IP TOUCH CALL DZ IP TOP1 PR Motorola P 040, P 080 PR Motorola CP 140, CP 160, PR Motorola GP 340, PR HYT TC 620, TC 780 Výpravčí, signalista, doz. výhybek, NP PO, PPO, DP Pozn.: Návody k obsluze příslušného rádiového zařízení v tištěné nebo digitální verzi uvedeného v seznamu v předchozí tabulce jsou uloženy podle ustanovení Prováděcího opatření SŽDC D5-1 tj. v Příloze č. 22 ZDD. 8. ULOŽENÍ DOKUMENTACE 8.1. Specifikace uložení dokumentace ve vztahu k rádiovému provozu Specifikace dokumentace Místo uložení: Odpovědnost za aktualizaci dokumentace: OVKS: OŘ Olomouc KOR Provozní řád MRS PO: PO Valašské Meziříčí HLO Záznamník poruch: Příslušná ŽST výpravčí Odevzdávka dopravní služby: Příslušná ŽST Výpravčí, signalista, doz. výhybek 13

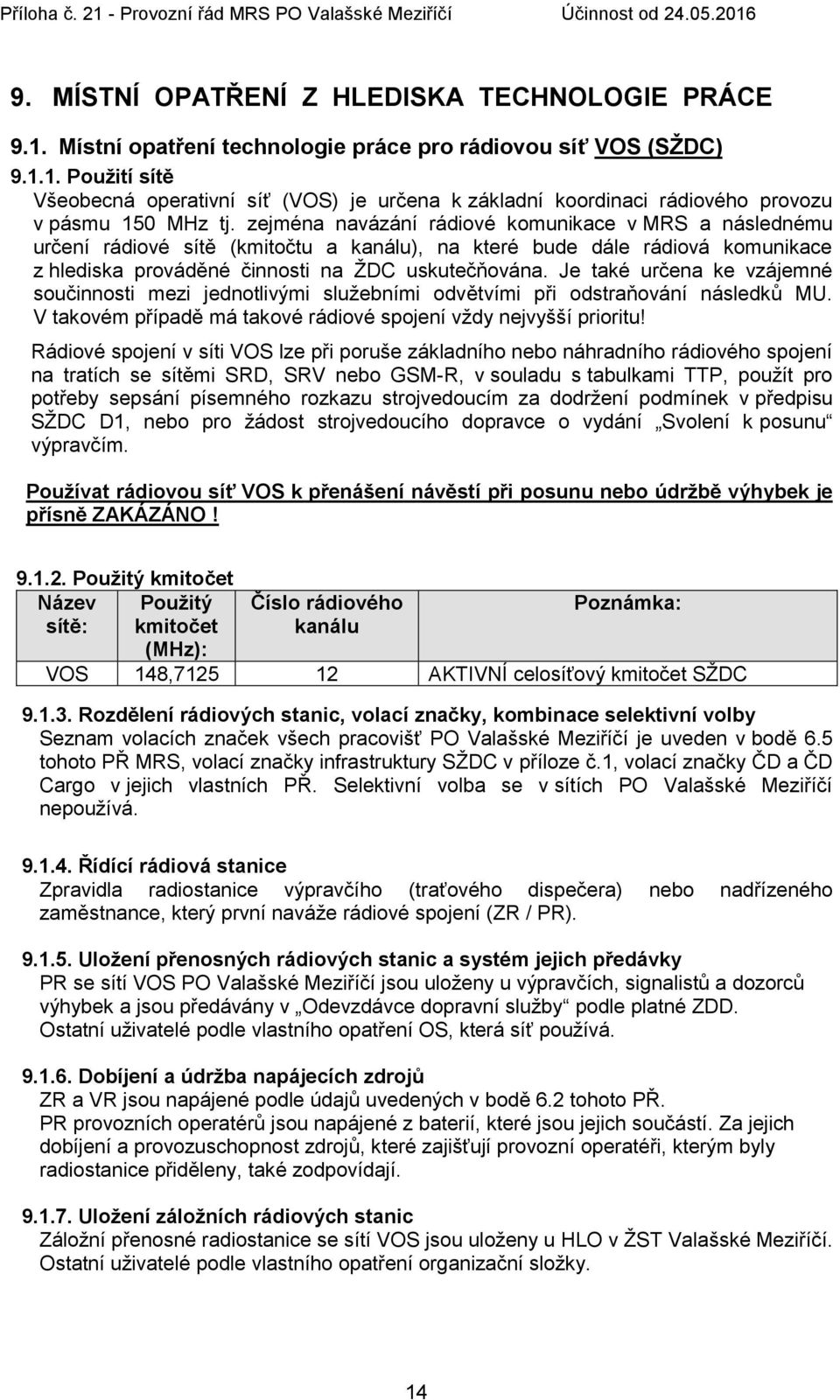

14 9. MÍSTNÍ OPATŘENÍ Z HLEDISKA TECHNOLOGIE PRÁCE 9.1. Místní opatření technologie práce pro rádiovou síť VOS (SŽDC) Použití sítě Všeobecná operativní síť (VOS) je určena k základní koordinaci rádiového provozu v pásmu 150 MHz tj. zejména navázání rádiové komunikace v MRS a následnému určení rádiové sítě (kmitočtu a kanálu), na které bude dále rádiová komunikace z hlediska prováděné činnosti na ŽDC uskutečňována. Je také určena ke vzájemné součinnosti mezi jednotlivými služebními odvětvími při odstraňování následků MU. V takovém případě má takové rádiové spojení vždy nejvyšší prioritu! Rádiové spojení v síti VOS lze při poruše základního nebo náhradního rádiového spojení na tratích se sítěmi SRD, SRV nebo GSM-R, v souladu s tabulkami TTP, použít pro potřeby sepsání písemného rozkazu strojvedoucím za dodržení podmínek v předpisu SŽDC D1, nebo pro žádost strojvedoucího dopravce o vydání Svolení k posunu výpravčím. Používat rádiovou síť VOS k přenášení návěstí při posunu nebo údržbě výhybek je přísně ZAKÁZÁNO! Použitý kmitočet Název Použitý sítě: kmitočet (MHz): Číslo rádiového kanálu Poznámka: VOS 148, AKTIVNÍ celosíťový kmitočet SŽDC Rozdělení rádiových stanic, volací značky, kombinace selektivní volby Seznam volacích značek všech pracovišť PO Valašské Meziříčí je uveden v bodě 6.5 tohoto PŘ MRS, volací značky infrastruktury SŽDC v příloze č.1, volací značky ČD a ČD Cargo v jejich vlastních PŘ. Selektivní volba se v sítích PO Valašské Meziříčí nepoužívá Řídící rádiová stanice Zpravidla radiostanice výpravčího (traťového dispečera) nebo nadřízeného zaměstnance, který první naváže rádiové spojení (ZR / PR) Uložení přenosných rádiových stanic a systém jejich předávky PR se sítí VOS PO Valašské Meziříčí jsou uloženy u výpravčích, signalistů a dozorců výhybek a jsou předávány v Odevzdávce dopravní služby podle platné ZDD. Ostatní uživatelé podle vlastního opatření OS, která síť používá Dobíjení a údržba napájecích zdrojů ZR a VR jsou napájené podle údajů uvedených v bodě 6.2 tohoto PŘ. PR provozních operatérů jsou napájené z baterií, které jsou jejich součástí. Za jejich dobíjení a provozuschopnost zdrojů, které zajišťují provozní operatéři, kterým byly radiostanice přiděleny, také zodpovídají Uložení záložních rádiových stanic Záložní přenosné radiostanice se sítí VOS jsou uloženy u HLO v ŽST Valašské Meziříčí. Ostatní uživatelé podle vlastního opatření organizační složky. 14

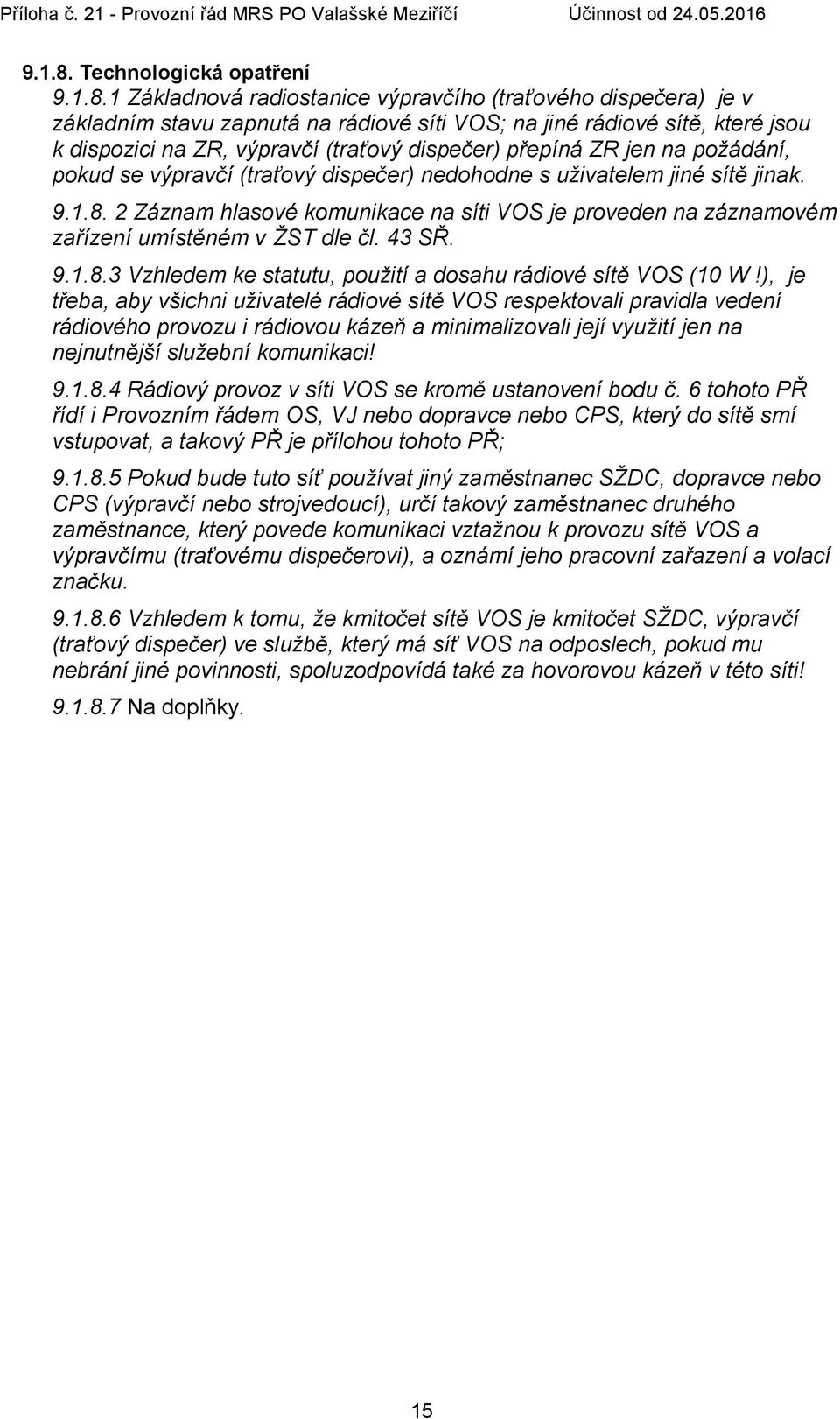

15 Technologická opatření Základnová radiostanice výpravčího (traťového dispečera) je v základním stavu zapnutá na rádiové síti VOS; na jiné rádiové sítě, které jsou k dispozici na ZR, výpravčí (traťový dispečer) přepíná ZR jen na požádání, pokud se výpravčí (traťový dispečer) nedohodne s uživatelem jiné sítě jinak Záznam hlasové komunikace na síti VOS je proveden na záznamovém zařízení umístěném v ŽST dle čl. 43 SŘ Vzhledem ke statutu, použití a dosahu rádiové sítě VOS (10 W!), je třeba, aby všichni uživatelé rádiové sítě VOS respektovali pravidla vedení rádiového provozu i rádiovou kázeň a minimalizovali její využití jen na nejnutnější služební komunikaci! Rádiový provoz v síti VOS se kromě ustanovení bodu č. 6 tohoto PŘ řídí i Provozním řádem OS, VJ nebo dopravce nebo CPS, který do sítě smí vstupovat, a takový PŘ je přílohou tohoto PŘ; Pokud bude tuto síť používat jiný zaměstnanec SŽDC, dopravce nebo CPS (výpravčí nebo strojvedoucí), určí takový zaměstnanec druhého zaměstnance, který povede komunikaci vztažnou k provozu sítě VOS a výpravčímu (traťovému dispečerovi), a oznámí jeho pracovní zařazení a volací značku Vzhledem k tomu, že kmitočet sítě VOS je kmitočet SŽDC, výpravčí (traťový dispečer) ve službě, který má síť VOS na odposlech, pokud mu nebrání jiné povinnosti, spoluzodpovídá také za hovorovou kázeň v této síti! Na doplňky. 15

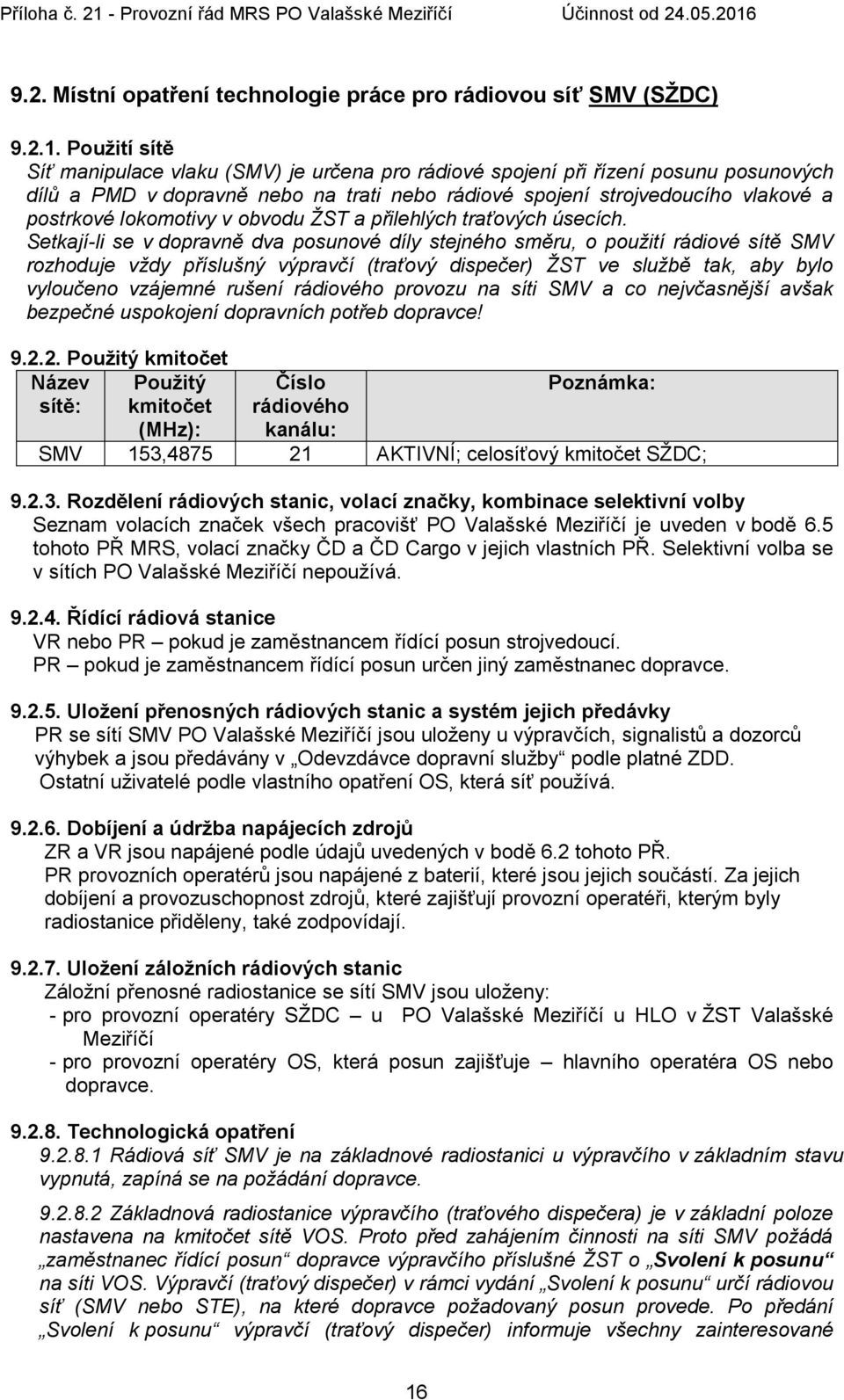

16 9.2. Místní opatření technologie práce pro rádiovou síť SMV (SŽDC) Použití sítě Síť manipulace vlaku (SMV) je určena pro rádiové spojení při řízení posunu posunových dílů a PMD v dopravně nebo na trati nebo rádiové spojení strojvedoucího vlakové a postrkové lokomotivy v obvodu ŽST a přilehlých traťových úsecích. Setkají-li se v dopravně dva posunové díly stejného směru, o použití rádiové sítě SMV rozhoduje vždy příslušný výpravčí (traťový dispečer) ŽST ve službě tak, aby bylo vyloučeno vzájemné rušení rádiového provozu na síti SMV a co nejvčasnější avšak bezpečné uspokojení dopravních potřeb dopravce! Použitý kmitočet Název Použitý sítě: kmitočet (MHz): Číslo rádiového kanálu: Poznámka: SMV 153, AKTIVNÍ; celosíťový kmitočet SŽDC; Rozdělení rádiových stanic, volací značky, kombinace selektivní volby Seznam volacích značek všech pracovišť PO Valašské Meziříčí je uveden v bodě 6.5 tohoto PŘ MRS, volací značky ČD a ČD Cargo v jejich vlastních PŘ. Selektivní volba se v sítích PO Valašské Meziříčí nepoužívá Řídící rádiová stanice VR nebo PR pokud je zaměstnancem řídící posun strojvedoucí. PR pokud je zaměstnancem řídící posun určen jiný zaměstnanec dopravce Uložení přenosných rádiových stanic a systém jejich předávky PR se sítí SMV PO Valašské Meziříčí jsou uloženy u výpravčích, signalistů a dozorců výhybek a jsou předávány v Odevzdávce dopravní služby podle platné ZDD. Ostatní uživatelé podle vlastního opatření OS, která síť používá Dobíjení a údržba napájecích zdrojů ZR a VR jsou napájené podle údajů uvedených v bodě 6.2 tohoto PŘ. PR provozních operatérů jsou napájené z baterií, které jsou jejich součástí. Za jejich dobíjení a provozuschopnost zdrojů, které zajišťují provozní operatéři, kterým byly radiostanice přiděleny, také zodpovídají Uložení záložních rádiových stanic Záložní přenosné radiostanice se sítí SMV jsou uloženy: - pro provozní operatéry SŽDC u PO Valašské Meziříčí u HLO v ŽST Valašské Meziříčí - pro provozní operatéry OS, která posun zajišťuje hlavního operatéra OS nebo dopravce Technologická opatření Rádiová síť SMV je na základnové radiostanici u výpravčího v základním stavu vypnutá, zapíná se na požádání dopravce Základnová radiostanice výpravčího (traťového dispečera) je v základní poloze nastavena na kmitočet sítě VOS. Proto před zahájením činnosti na síti SMV požádá zaměstnanec řídící posun dopravce výpravčího příslušné ŽST o Svolení k posunu na síti VOS. Výpravčí (traťový dispečer) v rámci vydání Svolení k posunu určí rádiovou síť (SMV nebo STE), na které dopravce požadovaný posun provede. Po předání Svolení k posunu výpravčí (traťový dispečer) informuje všechny zainteresované 16

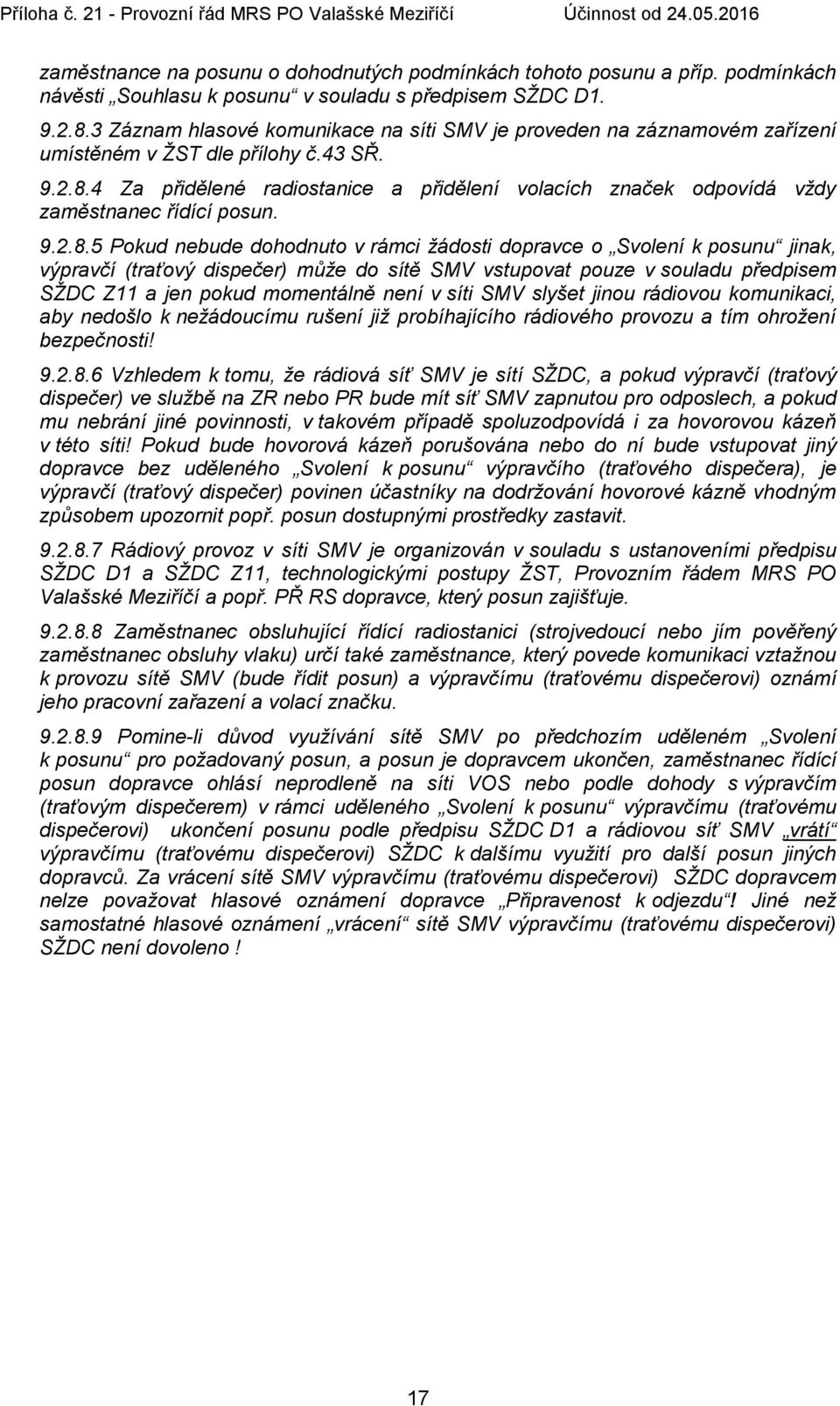

17 zaměstnance na posunu o dohodnutých podmínkách tohoto posunu a příp. podmínkách návěsti Souhlasu k posunu v souladu s předpisem SŽDC D Záznam hlasové komunikace na síti SMV je proveden na záznamovém zařízení umístěném v ŽST dle přílohy č.43 SŘ Za přidělené radiostanice a přidělení volacích značek odpovídá vždy zaměstnanec řídící posun Pokud nebude dohodnuto v rámci žádosti dopravce o Svolení k posunu jinak, výpravčí (traťový dispečer) může do sítě SMV vstupovat pouze v souladu předpisem SŽDC Z11 a jen pokud momentálně není v síti SMV slyšet jinou rádiovou komunikaci, aby nedošlo k nežádoucímu rušení již probíhajícího rádiového provozu a tím ohrožení bezpečnosti! Vzhledem k tomu, že rádiová síť SMV je sítí SŽDC, a pokud výpravčí (traťový dispečer) ve službě na ZR nebo PR bude mít síť SMV zapnutou pro odposlech, a pokud mu nebrání jiné povinnosti, v takovém případě spoluzodpovídá i za hovorovou kázeň v této síti! Pokud bude hovorová kázeň porušována nebo do ní bude vstupovat jiný dopravce bez uděleného Svolení k posunu výpravčího (traťového dispečera), je výpravčí (traťový dispečer) povinen účastníky na dodržování hovorové kázně vhodným způsobem upozornit popř. posun dostupnými prostředky zastavit Rádiový provoz v síti SMV je organizován v souladu s ustanoveními předpisu SŽDC D1 a SŽDC Z11, technologickými postupy ŽST, Provozním řádem MRS PO Valašské Meziříčí a popř. PŘ RS dopravce, který posun zajišťuje Zaměstnanec obsluhující řídící radiostanici (strojvedoucí nebo jím pověřený zaměstnanec obsluhy vlaku) určí také zaměstnance, který povede komunikaci vztažnou k provozu sítě SMV (bude řídit posun) a výpravčímu (traťovému dispečerovi) oznámí jeho pracovní zařazení a volací značku Pomine-li důvod využívání sítě SMV po předchozím uděleném Svolení k posunu pro požadovaný posun, a posun je dopravcem ukončen, zaměstnanec řídící posun dopravce ohlásí neprodleně na síti VOS nebo podle dohody s výpravčím (traťovým dispečerem) v rámci uděleného Svolení k posunu výpravčímu (traťovému dispečerovi) ukončení posunu podle předpisu SŽDC D1 a rádiovou síť SMV vrátí výpravčímu (traťovému dispečerovi) SŽDC k dalšímu využití pro další posun jiných dopravců. Za vrácení sítě SMV výpravčímu (traťovému dispečerovi) SŽDC dopravcem nelze považovat hlasové oznámení dopravce Připravenost k odjezdu! Jiné než samostatné hlasové oznámení vrácení sítě SMV výpravčímu (traťovému dispečerovi) SŽDC není dovoleno! 17

18 9.3. Místní opatření technologie práce pro rádiovou síť TOS (SŽDC) Použití sítě Technická operativní síť (TOS) je určena pro činnosti odvětví elektrotechniky, traťového hospodářství, odvětví sdělovací a zabezpečovací techniky a drážní Hasičské záchranné služby případně dalších složek úseku provozuschopnosti dráhy. RS slouží k operativnímu řízení prací při opravách, údržbě, obnově a výstavbě ŽDC a to jak v dopravnách, tak i na tratích a to i při komunikaci se složkami řízení a organizování dopravy na ŽDC při výše uvedených činnostech na ŽDC. Rádiovou síť TOS na základě OVKS mohou používat i CPS podílející se na výše uvedených činnostech na ŽDC. Na základě podmínek stanovených v ROV, se tato síť smí použít i pro komunikaci zaměstnanců OZOV, ZPŘS s výpravčím ((traťovým dispečerem, výhybkářem) nebo vedoucího prací a zhotovitele, avšak za dodržení podmínek, které stanovují předpisy SŽDC T7 a SŽDC Z Použitý kmitočet Název Použitý sítě: kmitočet (MHz): Číslo rádiového kanálu: 18 Poznámka: TOS 148, AKTIVNÍ, celosíťový kmitočet SŽDC Rozdělení rádiových stanic, volací značky, kombinace selektivní volby Seznam volacích značek všech pracovišť PO Valašské Meziříčí je uveden v bodě 6.5 tohoto PŘ RS, volací značky infrastruktury SŽDC (CPS) v příloze č.1. Selektivní volba se v sítích PO Valašské Meziříčí nepoužívá Řídící rádiová stanice Zaměstnanec OS SŽDC nebo CPS používající uvedenou rádiovou síť Uložení přenosných rádiových stanic a systém jejich předávky PR se sítí TOS PO Valašské Meziříčí jsou uloženy u výpravčích, signalistů, dozorců výhybek a jsou předávány v Odevzdávce dopravní služby podle platné ZDD. Ostatní uživatelé podle vlastního opatření OS nebo CPS, která síť používá Dobíjení a údržba napájecích zdrojů ZR a VR jsou napájené podle údajů uvedených v bodě 6.2 tohoto PŘ. PR provozních operatérů jsou napájené z baterií, které jsou jejich součástí. Za jejich dobíjení a provozuschopnost zdrojů, které zajišťují provozní operatéři, kterým byly radiostanice přiděleny, také zodpovídají Uložení záložních rádiových stanic Záložní přenosné radiostanice se sítí TOS jsou uloženy u hlavního operatéra OS, která práce v kolejišti zajišťuje Technologická opatření Rádiová síť TOS je na základnové radiostanici u výpravčího (traťového dispečera) v základním stavu vypnutá, zapíná se na požádání Základnová radiostanice výpravčího (traťového dispečera) je v základní poloze nastavena na kmitočet sítě VOS. Proto před zahájením činnosti na síti TOS požádá účastník sítě TOS výpravčího (traťového dispečera) příslušné ŽST na síti VOS a s výpravčím (traťovým dispečerem) dohodne důvod komunikace na síti TOS a podmínky dorozumívání. Výpravčí (traťový dispečer) informuje všechny zainteresované zaměstnance o dohodnutých podmínkách práce v kolejišti v souladu s předpisem SŽDC D1.

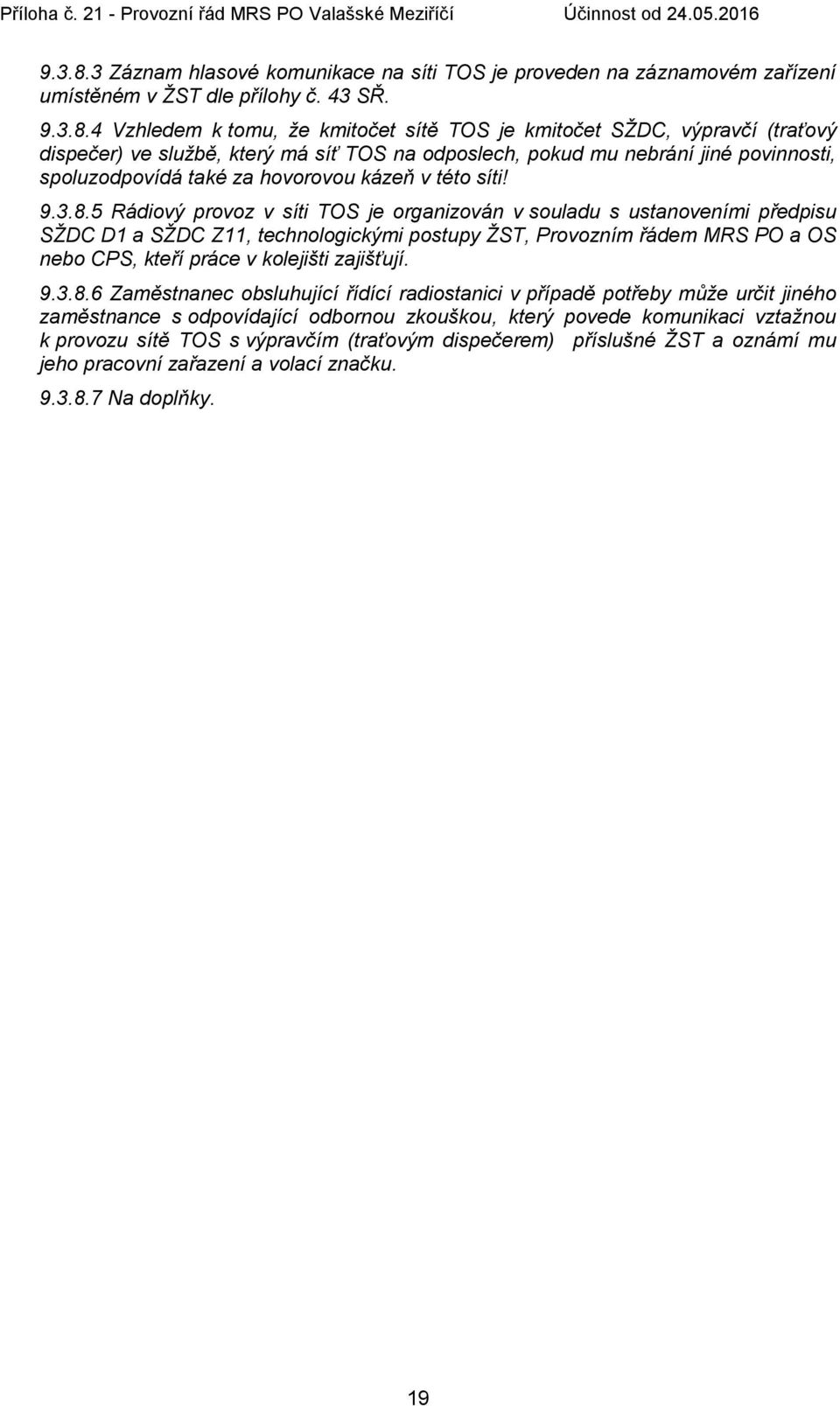

19 Záznam hlasové komunikace na síti TOS je proveden na záznamovém zařízení umístěném v ŽST dle přílohy č. 43 SŘ Vzhledem k tomu, že kmitočet sítě TOS je kmitočet SŽDC, výpravčí (traťový dispečer) ve službě, který má síť TOS na odposlech, pokud mu nebrání jiné povinnosti, spoluzodpovídá také za hovorovou kázeň v této síti! Rádiový provoz v síti TOS je organizován v souladu s ustanoveními předpisu SŽDC D1 a SŽDC Z11, technologickými postupy ŽST, Provozním řádem MRS PO a OS nebo CPS, kteří práce v kolejišti zajišťují Zaměstnanec obsluhující řídící radiostanici v případě potřeby může určit jiného zaměstnance s odpovídající odbornou zkouškou, který povede komunikaci vztažnou k provozu sítě TOS s výpravčím (traťovým dispečerem) příslušné ŽST a oznámí mu jeho pracovní zařazení a volací značku Na doplňky. 19

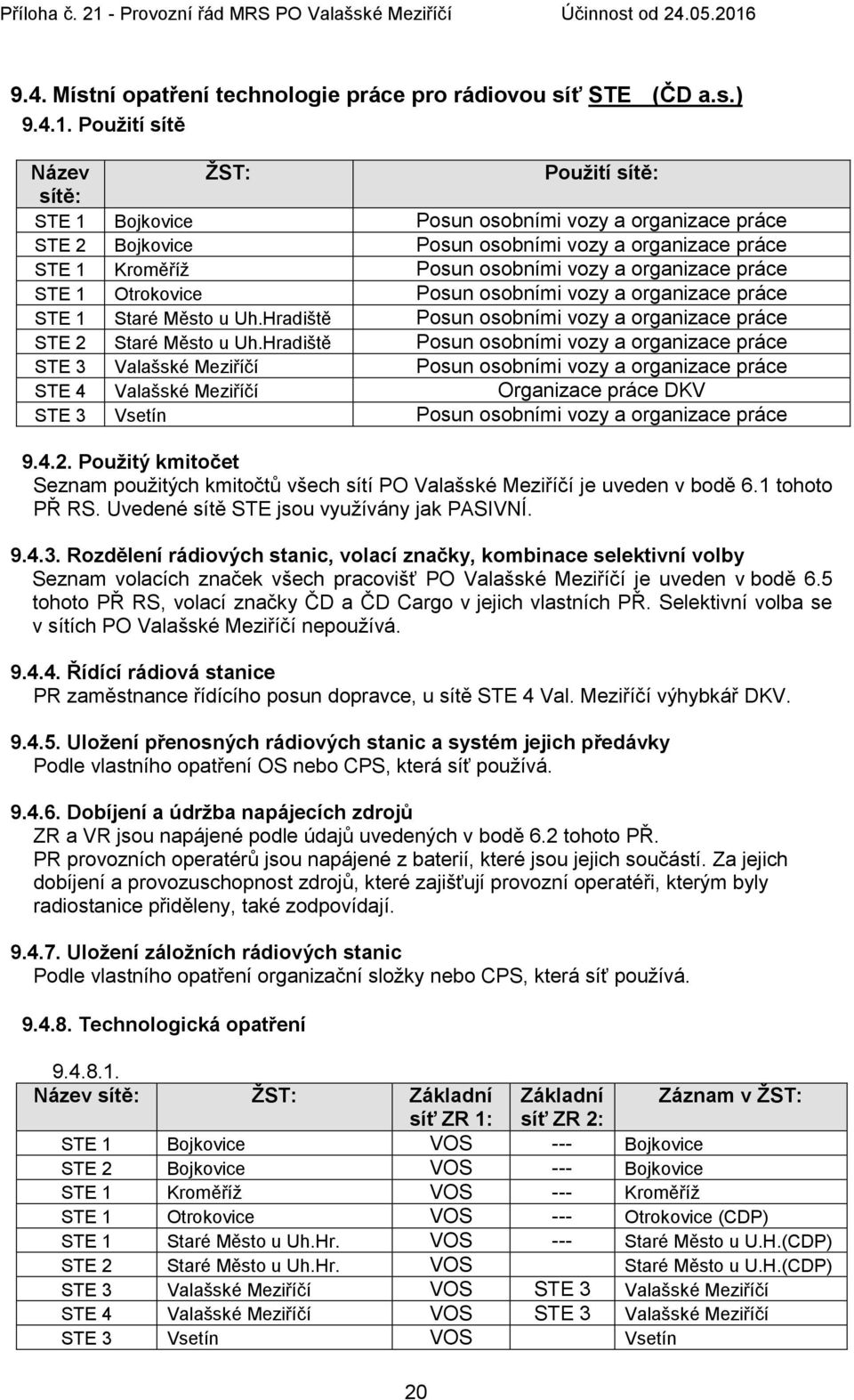

20 9.4. Místní opatření technologie práce pro rádiovou síť STE (ČD a.s.) Použití sítě Název ŽST: Použití sítě: sítě: STE 1 Bojkovice Posun osobními vozy a organizace práce STE 2 Bojkovice Posun osobními vozy a organizace práce STE 1 Kroměříž Posun osobními vozy a organizace práce STE 1 Otrokovice Posun osobními vozy a organizace práce STE 1 Staré Město u Uh.Hradiště Posun osobními vozy a organizace práce STE 2 Staré Město u Uh.Hradiště Posun osobními vozy a organizace práce STE 3 Valašské Meziříčí Posun osobními vozy a organizace práce STE 4 Valašské Meziříčí Organizace práce DKV STE 3 Vsetín Posun osobními vozy a organizace práce Použitý kmitočet Seznam použitých kmitočtů všech sítí PO Valašské Meziříčí je uveden v bodě 6.1 tohoto PŘ RS. Uvedené sítě STE jsou využívány jak PASIVNÍ Rozdělení rádiových stanic, volací značky, kombinace selektivní volby Seznam volacích značek všech pracovišť PO Valašské Meziříčí je uveden v bodě 6.5 tohoto PŘ RS, volací značky ČD a ČD Cargo v jejich vlastních PŘ. Selektivní volba se v sítích PO Valašské Meziříčí nepoužívá Řídící rádiová stanice PR zaměstnance řídícího posun dopravce, u sítě STE 4 Val. Meziříčí výhybkář DKV Uložení přenosných rádiových stanic a systém jejich předávky Podle vlastního opatření OS nebo CPS, která síť používá Dobíjení a údržba napájecích zdrojů ZR a VR jsou napájené podle údajů uvedených v bodě 6.2 tohoto PŘ. PR provozních operatérů jsou napájené z baterií, které jsou jejich součástí. Za jejich dobíjení a provozuschopnost zdrojů, které zajišťují provozní operatéři, kterým byly radiostanice přiděleny, také zodpovídají Uložení záložních rádiových stanic Podle vlastního opatření organizační složky nebo CPS, která síť používá Technologická opatření Název sítě: ŽST: Základní Základní Záznam v ŽST: síť ZR 1: síť ZR 2: STE 1 Bojkovice VOS --- Bojkovice STE 2 Bojkovice VOS --- Bojkovice STE 1 Kroměříž VOS --- Kroměříž STE 1 Otrokovice VOS --- Otrokovice (CDP) STE 1 Staré Město u Uh.Hr. VOS --- Staré Město u U.H.(CDP) STE 2 Staré Město u Uh.Hr. VOS Staré Město u U.H.(CDP) STE 3 Valašské Meziříčí VOS STE 3 Valašské Meziříčí STE 4 Valašské Meziříčí VOS STE 3 Valašské Meziříčí STE 3 Vsetín VOS Vsetín 20

21 Základnová radiostanice výpravčího je v základní poloze nastavena podle tabulky tab Proto o zahájení činnosti na síti STE požádá patřičný zaměstnanec řídící posun nebo signalista Záznam hlasové komunikace na síti STE je proveden na záznamovém zařízení umístěném podle tabulka Za přidělené radiostanice a přidělení volacích značek odpovídá vždy zaměstnanec řídící posun Do sítě STE se smí vstupovat pouze v souladu předpisem SŽDC Z11 a jen pokud momentálně není v síti STE slyšet jinou rádiovou komunikaci, aby nedošlo k nežádoucímu rušení již probíhajícího rádiového provozu a tím ohrožení bezpečnosti! Výpravčí nesmí bez písemného souhlasu zřizovatele sítě STE (dopravce ČD), ani v případě momentálního nevyužití rádiové sítě STE, dovolit její využívání jiným dopravcem než tím, který je jejím zřizovatelem! V případě, že výpravčí zjistí, že síť STE používá jiný dopravce bez svolení zřizovatele sítě STE, je výpravčí povinen v mezích svých kompetencí zjednat nápravu (zastavit posun, ohlásit HO) a zaměstnance dopravce, který ji používá neoprávněně na tuto skutečnost ihned upozornit. Při opakovaném zneužívání sítí jiných zřizovatelů, výpravčí tuto skutečnost oznámí HO a ten zajistí nápravu písemným upozorněním, které zašle dopravci, kopii zašle příslušnému KOR Rádiový provoz v síti STE 2 je organizován v souladu s ustanoveními předpisu SŽDC D1 a SŽDC Z11, technologickými postupy ŽST, Provozním řádem MRS PO Valašské Meziříčí a popř. PŘ RS dopravce ČD, který posun zajišťuje Zaměstnanec obsluhující řídící radiostanici (strojvedoucí nebo jím pověřený zaměstnanec obsluhy vlaku) určí zaměstnance, který povede komunikaci vztažnou k provozu sítě STE 2 (bude řídit posun) a výpravčímu oznámí jeho pracovní zařazení a volací značku. Pomine-li důvod využívání sítě STE 2 a posun je dopravcem ukončen, ohlásí zaměstnanec řídící posun dopravce výpravčímu ukončení posunu podle předpisu SŽDC D1. Hlášení musí také obsahovat informaci, zda na síti STE 2 rádiová komunikace je momentálně ukončena nebo bude pokračovat. Do sítě STE nesmí, kromě účastníků uvedených v bodu 6.5., nikdo vstupovat vyjma případů odvrácení hrozícího nebezpečí! Používat sítě STE se smějí používat jen v ŽST podle tohoto RŘ. Použití v jiné ŽST PO Valašské Meziříčí je přísně zakázáno a bude kvalifikováno, jako vážné porušení Oprávnění k využívání kmitočtů a sítí a PŘ MRS. 21

22 9.5. Místní opatření technologie práce pro rádiovou síť STE (ČD Cargo a.s.) Použití sítě Název ŽST: Použití sítě: sítě: STE Lhotka nad Bečvou Posun ČD Cargo, organizace práce STE Lípa nad Dřevnicí Posun ČD Cargo, organizace práce STE 2 Otrokovice Organizace práce 1. pos. zálohy. STE 3 Otrokovice Posun DVP ČD Cargo, organizace práce s HDV STE 1 Valašské Meziříčí Posun ČD Cargo, organizace práce STE 2 Valašské Meziříčí Posun ČD Cargo, organizace práce Použitý kmitočet Seznam použitých kmitočtů všech sítí PO Valašské Meziříčí je uveden v bodě 6.1 tohoto PŘ RS. Uvedené sítě STE jsou využívány jak PASIVNÍ Rozdělení rádiových stanic, volací značky, kombinace selektivní volby Seznam volacích značek všech pracovišť PO Valašské Meziříčí je uveden v bodě 6.5 tohoto PŘ RS, volací značky ČD a ČD Cargo v jejich vlastních PŘ. Selektivní volba se v sítích PO Valašské Meziříčí nepoužívá Řídící rádiová stanice PR zaměstnance řídícího posun dopravce Uložení přenosných rádiových stanic a systém jejich předávky Podle vlastního opatření OS nebo CPS, která síť používá Dobíjení a údržba napájecích zdrojů ZR a VR jsou napájené podle údajů uvedených v bodě 6.2 tohoto PŘ. PR provozních operatérů jsou napájené z baterií, které jsou jejich součástí. Za jejich dobíjení a provozuschopnost zdrojů, které zajišťují provozní operatéři, kterým byly radiostanice přiděleny, také zodpovídají Uložení záložních rádiových stanic Podle vlastního opatření organizační složky nebo CPS, která síť používá Technologická opatření Základní nastavení ZR Název sítě: ŽST: Základní Základní Záznam v ŽST: síť ZR 1: síť ZR 2: STE Lhotka nad Bečvou VOS --- Lhotka nad Bečvou STE Lípa nad Dřevnicí VOS --- Lípa nad Dřevnicí STE 2 Otrokovice VOS --- Otrokovice (CDP) STE 3 Otrokovice VOS --- St. Město u U.H. (CDP) STE 1 Valašské Meziříčí VOS STE 3 Valašské Meziříčí STE 2 Valašské Meziříčí VOS STE 3 Valašské Meziříčí Základnová radiostanice výpravčího je v základní poloze nastavena podle tabulky tab Proto o zahájení činnosti na síti STE požádá patřičný zaměstnanec řídící posun nebo signalista. 22

23 Záznam hlasové komunikace na síti STE je proveden na záznamovém zařízení umístěném podle tabulka Za přidělené radiostanice a přidělení volacích značek odpovídá vždy zaměstnanec řídící posun Do sítě STE se smí vstupovat pouze v souladu předpisem SŽDC Z11 a jen pokud momentálně není v síti STE slyšet jinou rádiovou komunikaci, aby nedošlo k nežádoucímu rušení již probíhajícího rádiového provozu a tím ohrožení bezpečnosti! Výpravčí nesmí bez písemného souhlasu zřizovatele sítě STE (dopravce ČD Cargo), ani v případě momentálního nevyužití rádiové sítě STE, dovolit její využívání jiným dopravcem než tím, který je jejím zřizovatelem! V případě, že výpravčí zjistí, že síť STE používá jiný dopravce bez svolení zřizovatele sítě STE, je výpravčí povinen v mezích svých kompetencí zjednat nápravu (zastavit posun, ohlásit HO) a zaměstnance dopravce, který ji používá neoprávněně na tuto skutečnost ihned upozornit. Při opakovaném zneužívání sítí jiných zřizovatelů, výpravčí tuto skutečnost oznámí HO a ten zajistí nápravu písemným upozorněním, které zašle dopravci, kopii zašle příslušnému KOR Rádiový provoz v síti STE 3 je organizován v souladu s ustanoveními předpisu SŽDC D1 a SŽDC Z11, technologickými postupy ŽST, Provozním řádem MRS PO Valašské Meziříčí a popř. PŘ RS dopravce ČD Cargo, který posun zajišťuje Zaměstnanec obsluhující řídící radiostanici (strojvedoucí nebo jím pověřený zaměstnanec obsluhy vlaku) určí zaměstnance, který povede komunikaci vztažnou k provozu sítě STE (bude řídit posun) a výpravčímu oznámí jeho pracovní zařazení a volací značku Pomine-li důvod využívání sítě STE a posun je dopravcem ukončen, ohlásí zaměstnanec řídící posun dopravce výpravčímu ukončení posunu podle předpisu SŽDC D1. Hlášení musí také obsahovat informaci, zda na síti STE rádiová komunikace je momentálně ukončena nebo bude pokračovat. Do sítě STE nesmí, kromě účastníků uvedených v bodu 6.5., nikdo vstupovat vyjma případů odvrácení hrozícího nebezpečí! Používat sítě STE se smějí používat jen v ŽST podle tohoto RŘ. Použití v jiné ŽST PO Valašské Meziříčí je přísně zakázáno a bude kvalifikováno, jako vážné porušení Oprávnění k využívání kmitočtů a sítí a PŘ MRS. 23

24 9.6. Místní opatření technologie práce pro rádiovou síť SRV Použití sítě Název ŽST: Použití sítě: sítě: SRV Valašské Meziříčí Řízení dopravy na trati D3 Rožnov p.r. Val. Meziříčí SRV Halenkov Řízení dopravy na trati D3 Velké Karlovice Vsetín Použitý kmitočet Seznam použitých kmitočtů všech sítí PO Valašské Meziříčí je uveden v bodě 6.1 tohoto PŘ RS. Uvedené sítě SRV jsou využívány jak AKTIVNÍ Rozdělení rádiových stanic, volací značky, kombinace selektivní volby Seznam volacích značek všech pracovišť PO Valašské Meziříčí je uveden v bodě 6.5 tohoto PŘ RS, volací značky infrastruktury SŽDC v příloze č.1, volací značky ČD a ČD Cargo v jejich vlastních PŘ. Selektivní volba se v sítích PO Valašské Meziříčí nepoužívá Řídící rádiová stanice ZR řídicí dispečer ŽST Valašské Meziříčí a ŽST Halenkov Uložení přenosných rádiových stanic a systém jejich předávky Podle vlastního opatření OS nebo CPS, která síť používá Dobíjení a údržba napájecích zdrojů ZR a VR jsou napájené podle údajů uvedených v bodě 6.2 tohoto PŘ. PR provozních operatérů jsou napájené z baterií, které jsou jejich součástí. Za jejich dobíjení a provozuschopnost zdrojů, které zajišťují provozní operatéři, kterým byly radiostanice přiděleny, také zodpovídají Uložení záložních rádiových stanic Podle vlastního opatření organizační složky nebo CPS, která síť používá Technologická opatření Základní nastavení ZR Název sítě: ŽST: Základní Základní Základní Záznam v ŽST: síť ZR 1: síť ZR 2: síť ZR 3: SRV Valašské Meziříčí VOS STE3 SRV Valašské Meziříčí SRV Halenkov SRV Vsetín Základnová radiostanice výpravčího je v základní poloze nastavena podle tabulky tab Proto o zahájení činnosti na síti SRV požádá patřičný zaměstnanec řídící posun nebo signalista Záznam hlasové komunikace na síti SRV je proveden na záznamovém zařízení umístěném podle tabulka Vzhledem ke statutu, použití a dosahu rádiové sítě SRV (10 W!), je třeba, aby všichni uživatelé rádiové sítě VOS respektovali pravidla vedení rádiového provozu i rádiovou kázeň a minimalizovali její využití jen na nejnutnější služební komunikaci! 24

25 Do sítě SRV se smí vstupovat pouze v souladu předpisem SŽDC Z11 a jen pokud momentálně není v síti SRV slyšet jinou rádiovou komunikaci, aby nedošlo k nežádoucímu rušení již probíhajícího rádiového provozu a tím ohrožení bezpečnosti! Dispečer nesmí dovolit její využívání k jiným účelům, než uvedeným v tomto PŘ Rádiový provoz v síti SRV je organizován v souladu s ustanoveními předpisu SŽDC D1, SŽDC D1 a SŽDC Z11, technologickými postupy ŽST, Provozním řádem MRS PO Valašské Meziříčí a PN D3 příslušné trati. Do sítě SRV nesmí, kromě účastníků uvedených v bodu 6.5., nikdo vstupovat vyjma případů odvrácení hrozícího nebezpečí! Používat sítě SRV se smějí používat jen v ŽST podle tohoto RŘ. Použití v jiné ŽST PO Valašské Meziříčí je přísně zakázáno a bude kvalifikováno, jako vážné porušení Oprávnění k využívání kmitočtů a sítí a PŘ MRS. PŘÍLOHY: Příloha č. 1 - Seznam volacích značek úseku provozuschopnosti dráhy OŘ Olomouc Příloha č. 2 - Rádiový provozní řád ČD Cargo, a.s. Příloha č. 3 - Rádiový provozní řád ČD, a.s. 25
