1 Správa železniční dopravní cesty, státní organizace Dlážděná 1003/ PRAHA 1 číslo jednací 4077/2016-SŽDC-OŘ OLC-PO OLC vydání č. 1 účinnost od změna č. účinnost změny od celkový počet stran 21 Oblastní ředitelství Olomouc Provozní řád místních rádiových sítí PO Olomouc jméno funkce datum podpis zpracoval část technická Jan Svída určený zaměstnanec OSPD nebo SO ŽTM Jan Svída, v.r. část provozní Ing. Liběna Večeřová určený zaměstnanec PO (OS) Liběna Večeřová, v.r. ověřil Ladislav Kopecký KOR Ladislav Kopecký, v.r. schválil Ing. Ladislav Kašpar Ředitel OŘ Ladislav Kašpar, v.r. *) Technickou část PŘ vypracuje příslušný zaměstnanec OSPD nebo SO ŽTM na základě podkladů vlastních nebo předložených CPS.

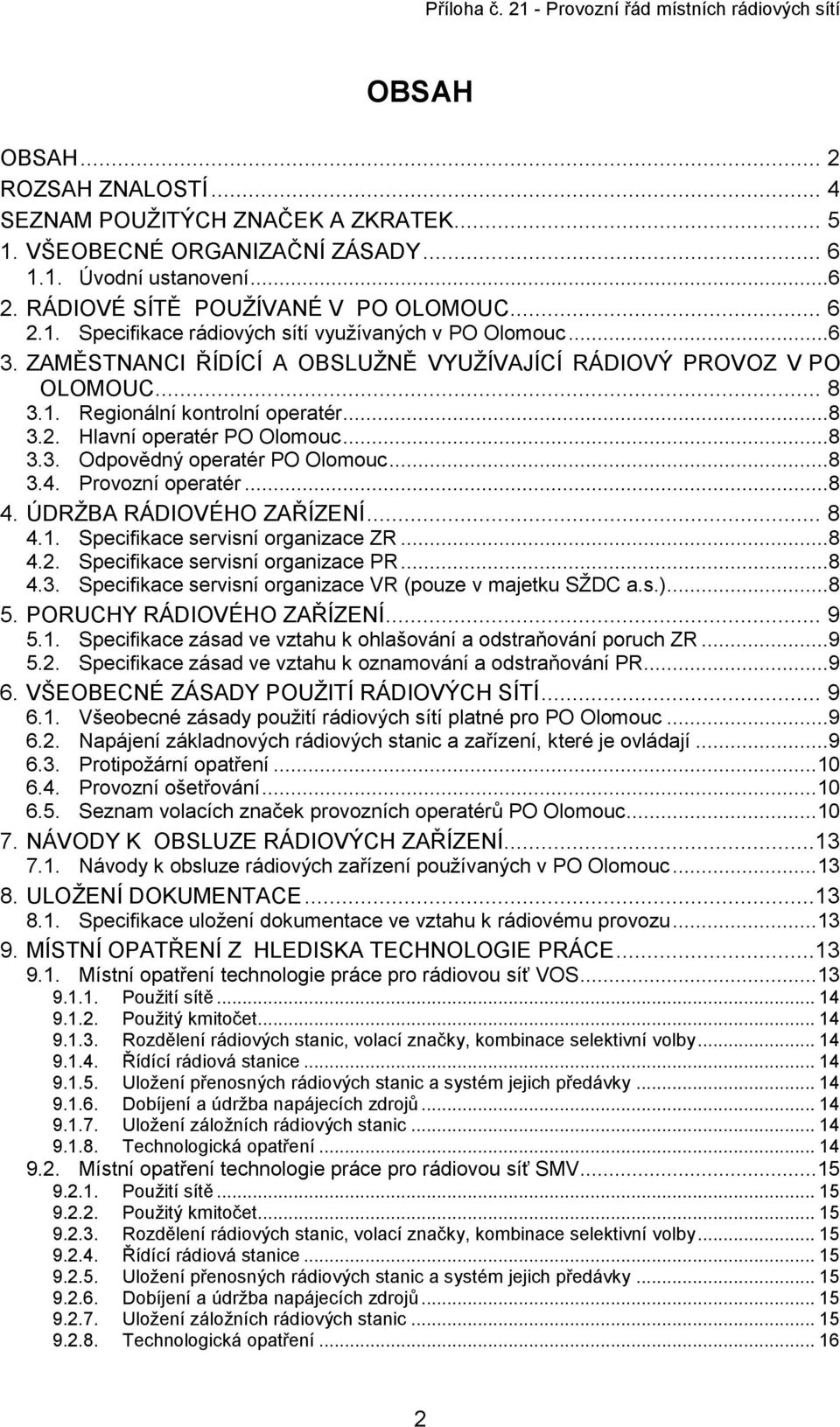

2 OBSAH OBSAH... 2 ROZSAH ZNALOSTÍ... 4 SEZNAM POUŽITÝCH ZNAČEK A ZKRATEK VŠEOBECNÉ ORGANIZAČNÍ ZÁSADY Úvodní ustanovení RÁDIOVÉ SÍTĚ POUŽÍVANÉ V PO OLOMOUC Specifikace rádiových sítí využívaných v PO Olomouc ZAMĚSTNANCI ŘÍDÍCÍ A OBSLUŽNĚ VYUŽÍVAJÍCÍ RÁDIOVÝ PROVOZ V PO OLOMOUC Regionální kontrolní operatér Hlavní operatér PO Olomouc Odpovědný operatér PO Olomouc Provozní operatér ÚDRŽBA RÁDIOVÉHO ZAŘÍZENÍ Specifikace servisní organizace ZR Specifikace servisní organizace PR Specifikace servisní organizace VR (pouze v majetku SŽDC a.s.) PORUCHY RÁDIOVÉHO ZAŘÍZENÍ Specifikace zásad ve vztahu k ohlašování a odstraňování poruch ZR Specifikace zásad ve vztahu k oznamování a odstraňování PR VŠEOBECNÉ ZÁSADY POUŽITÍ RÁDIOVÝCH SÍTÍ Všeobecné zásady použití rádiových sítí platné pro PO Olomouc Napájení základnových rádiových stanic a zařízení, které je ovládají Protipožární opatření Provozní ošetřování Seznam volacích značek provozních operatérů PO Olomouc NÁVODY K OBSLUZE RÁDIOVÝCH ZAŘÍZENÍ Návody k obsluze rádiových zařízení používaných v PO Olomouc ULOŽENÍ DOKUMENTACE Specifikace uložení dokumentace ve vztahu k rádiovému provozu MÍSTNÍ OPATŘENÍ Z HLEDISKA TECHNOLOGIE PRÁCE Místní opatření technologie práce pro rádiovou síť VOS Použití sítě Použitý kmitočet Rozdělení rádiových stanic, volací značky, kombinace selektivní volby Řídící rádiová stanice Uložení přenosných rádiových stanic a systém jejich předávky Dobíjení a údržba napájecích zdrojů Uložení záložních rádiových stanic Technologická opatření Místní opatření technologie práce pro rádiovou síť SMV Použití sítě Použitý kmitočet Rozdělení rádiových stanic, volací značky, kombinace selektivní volby Řídící rádiová stanice Uložení přenosných rádiových stanic a systém jejich předávky Dobíjení a údržba napájecích zdrojů Uložení záložních rádiových stanic Technologická opatření

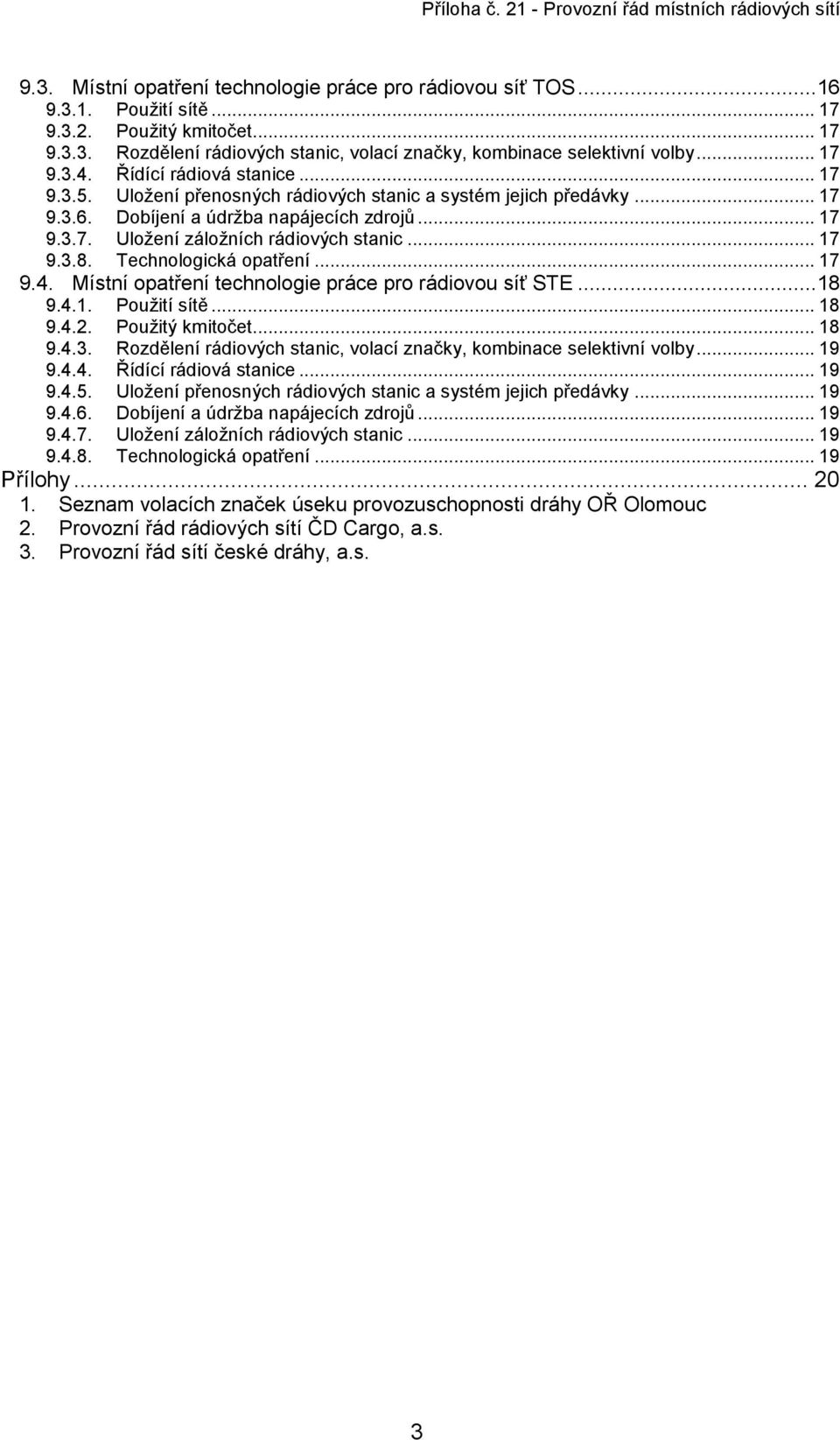

3 9.3. Místní opatření technologie práce pro rádiovou síť TOS Použití sítě Použitý kmitočet Rozdělení rádiových stanic, volací značky, kombinace selektivní volby Řídící rádiová stanice Uložení přenosných rádiových stanic a systém jejich předávky Dobíjení a údržba napájecích zdrojů Uložení záložních rádiových stanic Technologická opatření Místní opatření technologie práce pro rádiovou síť STE Použití sítě Použitý kmitočet Rozdělení rádiových stanic, volací značky, kombinace selektivní volby Řídící rádiová stanice Uložení přenosných rádiových stanic a systém jejich předávky Dobíjení a údržba napájecích zdrojů Uložení záložních rádiových stanic Technologická opatření Přílohy Seznam volacích značek úseku provozuschopnosti dráhy OŘ Olomouc 2. Provozní řád rádiových sítí ČD Cargo, a.s. 3. Provozní řád sítí české dráhy, a.s. 3

4 ZÁZNAM O ZMĚNÁCH (Držitel tohoto výtisku je odpovědný za včasné a správné provedení schválených změn a provedení záznamu na této stránce). Poř. č. změny Č. j. Účinnost od Opravil Dne Podpis ROZSAH ZNALOSTÍ Pracovní zařazení Rozsah Znalost Organizační jednotky SŽDC Zaměstnanci s pracovní náplní provozování dráhy a drážní dopravy, zajišťování provozuschopnosti železniční dopravní cesty a organizování a řízení drážního provozu na železniční dopravní cestě v uvedené lokalitě. CPS nebo útvar odpovědný za dodání podkladů pro ZDD nebo ROV Dopravci, kteří používají železniční dopravní cestu provozovanou SŽDC v uvedené lokalitě Celý dokument Úplná *) Informativní *) Celý dokument Úplná *) Část 1-8 Část 9 Informativní Úplná *) Pro příslušné pracovní zařazení zaměstnanců PO (OS) stanoví rozsah znalostí PŘ MRS přednosta PO (OS) Ostatním zaměstnancům určí rozsah znalostí PŘ MRS nebo vedoucí jejich OS. 4

5 SEZNAM POUŽITÝCH ZNAČEK A ZKRATEK Název značky (zkratky) Významová definice značky (zkratky) Poznámka CPS Cizí právní subjekt ČD, a.s. České dráhy, akciová společnost ČD-T České dráhy, telematika DT Dotykový terminál HLO Hlavní operatér KOR Kontrolní operatér MRS Místní rádiové sítě OŘ Oblastní ředitelství OS Organizační složka OVKS Oprávnění k využívání kmitočtů a sítí OZOV Odpovědný zástupce objednavatele výluky PPO Přednosta Provozního obvodu PO Provozní obvod PR Přenosná radiostanice PŘ Provozní řád ROV Rozkaz o výluce TOS Technická operativní síť TÚDC Technická ústředna dopravní cesty SEE Správa elektrotechniky a energetiky SHV Speciální hnací vozidlo SMV Síť manipulace vlaků SRV Traťová rádiová síť v pásmu 150 MHz ST Správa tratí STE Síť technologická SSZT Správa sdělovací a zabezpečovací techniky SŽDC Správa železniční dopravní cesty, státní podnik TOS Technická operativní síť TRS Traťový rádiový systém VJ Výkonná jednotka VOS Všeobecná operativní síť VR Vozidlová radiostanice ZDD Základní dopravní dokumentace ZPŘS Zaměstnanec pro řízení sledu ZR Základnová radiostanice ŽDC Železniční dopravní cesta provozovaná SŽDC ŽST Železniční stanice 5

6 1. VŠEOBECNÉ ORGANIZAČNÍ ZÁSADY 1.1. Úvodní ustanovení Provozní řád místních rádiových sítí řeší organizaci rádiového provozu na všech pracovištích v obvodu PO Olomouc a je zpracován ve smyslu předpisu SŽDC T7 a SŽDC Z11 v platném znění, a dalších vztažných obecně právních a rezortních předpisů. Je závazný pro všechny uživatele těchto rádiových sítí včetně zaměstnanců dopravců a CPS. Všichni zaměstnanci používající při výkonu pracovních povinností rádiových sítí PO Olomouc musí bezpodmínečně dodržovat všechna ustanovení tohoto Provozního řádu MRS. Pokud se vyskytne odůvodněná nutnost změny některých ustanovení Provozního řádu, předloží hlavní operatér PO návrh změny regionálnímu kontrolnímu operatérovi ke schválení. Platnost změny může být stanovena zpravidla nejdříve jeden měsíc od vydání opravy, aby bylo možno zajistit poučení všech zaměstnanců zúčastněných na rádiovém provozu příslušné sítě včetně dopravců. Příloha č. 21 je vypracována souhrnně pro celý obvod PO Olomouc, který tvoří železniční stanice: Bludov, Bohdíkov, Bohuňovice, Branná, Červenka, Domašov nad Bystřicí, Hanušovice, hláska Jívová, Hlubočky, Hlubočky-Mariánské Údolí, Horní Lipová, Hrubá Voda, Hoštejn, Jeseník, Jindřichov na Moravě, Libina, Lipová Lázně, Lukavice na Moravě, Mikulovice, Mohelnice, Moravičany, Olomouc hl.n., Olomouc-Nová Ulice, Olomouc město, Olomouc-Řepčín, Ostružná, Písečná, Postřelmov, Ruda nad Moravou, Šternberk, Štěpánov, Šumperk, Újezd u Uničova, Uničov, Velká Kraš, Vápenná, Velká Bystřice, Troubelice, Zábřeh na Moravě, Žulová. Dnem účinnost této přílohy se ruší: provozní řád místních rádiových sítí v Provozním obvodu Olomouc, č.j. 6454/201-OŘ/OLC. 2. RÁDIOVÉ SÍTĚ POUŽÍVANÉ V PO OLOMOUC 2.1. Specifikace rádiových sítí využívaných v PO Olomouc Aktivní rádiová síť je rádiová síť, kterou SŽDC nezbytně potřebuje pro potřeby řízení provozu a organizování drážní dopravy a pro potřeby plnění povinností provozovatele dráhy - VOS, SMV, TOS. Pasivní rádiová síť je rádiová síť, kterou uživatel nezbytně nepotřebuje, rádiovou síť zpravidla využívají dopravci na ŽDC pro uspokojení svých přepravních potřeb - STE. Aktivuje se za splnění následujících podmínek: zřizovatel sítě požádá o aktivaci sítě jejího správce (TÚDC) a ten oznámí OSŘP (KOR) kmitočet sítě, povolený výkon a druh rádiové stanice, na které bude kmitočet používán, zřizovatel sítě dodá svůj Provozní řád rádiové sítě příslušnému KOR k zapracování do ZDD, přílohy č. 21, popř. přílohy č

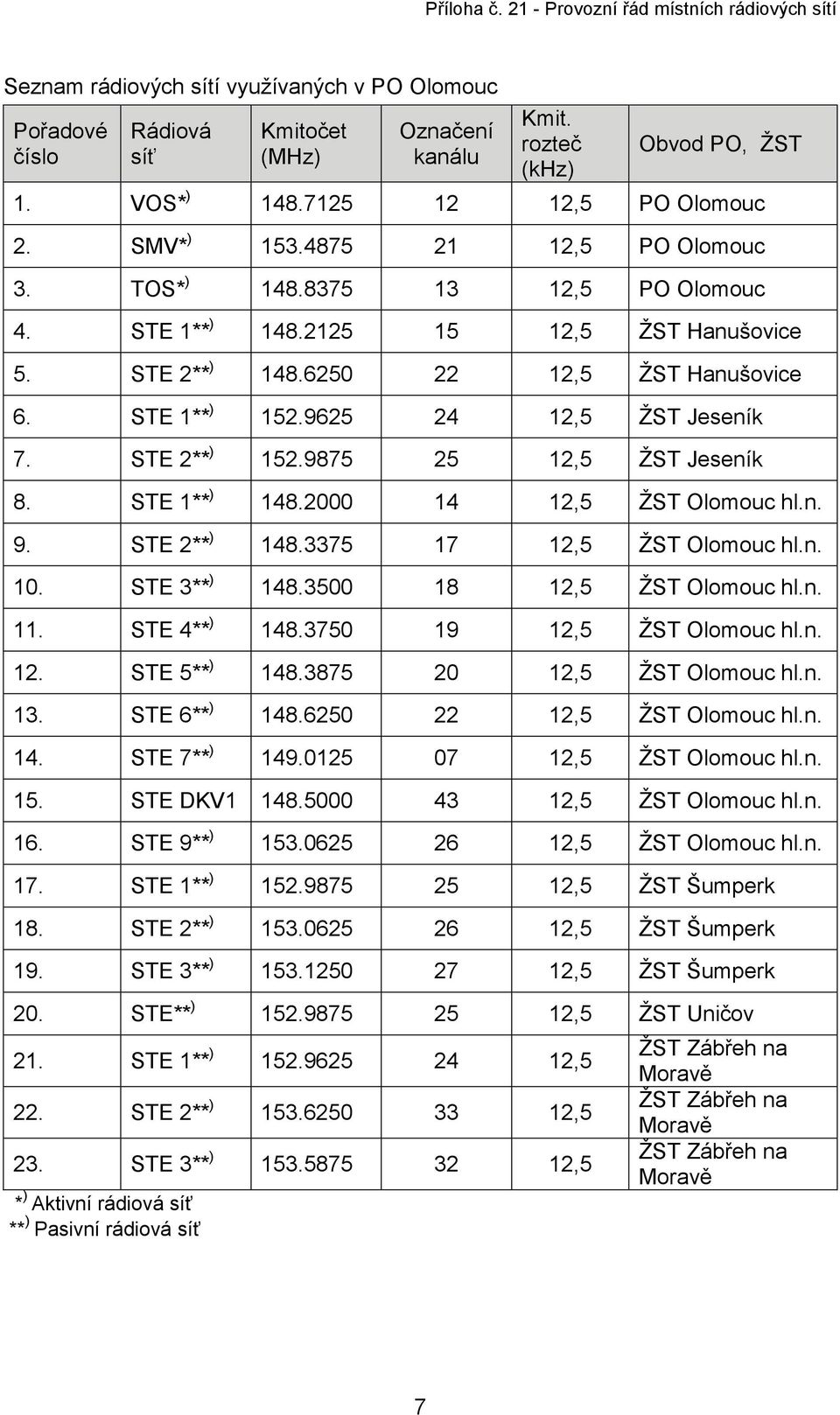

7 Seznam rádiových sítí využívaných v PO Olomouc Pořadové číslo Rádiová síť Kmitočet (MHz) Označení kanálu Kmit. rozteč (khz) Obvod PO, ŽST 1. VOS* ) ,5 PO Olomouc 2. SMV* ) ,5 PO Olomouc 3. TOS* ) ,5 PO Olomouc 4. STE 1** ) ,5 ŽST Hanušovice 5. STE 2** ) ,5 ŽST Hanušovice 6. STE 1** ) ,5 ŽST Jeseník 7. STE 2** ) ,5 ŽST Jeseník 8. STE 1** ) ,5 ŽST Olomouc hl.n. 9. STE 2** ) ,5 ŽST Olomouc hl.n. 10. STE 3** ) ,5 ŽST Olomouc hl.n. 11. STE 4** ) ,5 ŽST Olomouc hl.n. 12. STE 5** ) ,5 ŽST Olomouc hl.n. 13. STE 6** ) ,5 ŽST Olomouc hl.n. 14. STE 7** ) ,5 ŽST Olomouc hl.n. 15. STE DKV ,5 ŽST Olomouc hl.n. 16. STE 9** ) ,5 ŽST Olomouc hl.n. 17. STE 1** ) ,5 ŽST Šumperk 18. STE 2** ) ,5 ŽST Šumperk 19. STE 3** ) ,5 ŽST Šumperk 20. STE** ) ,5 ŽST Uničov 21. STE 1** ) ,5 22. STE 2** ) ,5 23. STE 3** ) ,5 * ) Aktivní rádiová síť ** ) Pasivní rádiová síť ŽST Zábřeh na Moravě ŽST Zábřeh na Moravě ŽST Zábřeh na Moravě 7

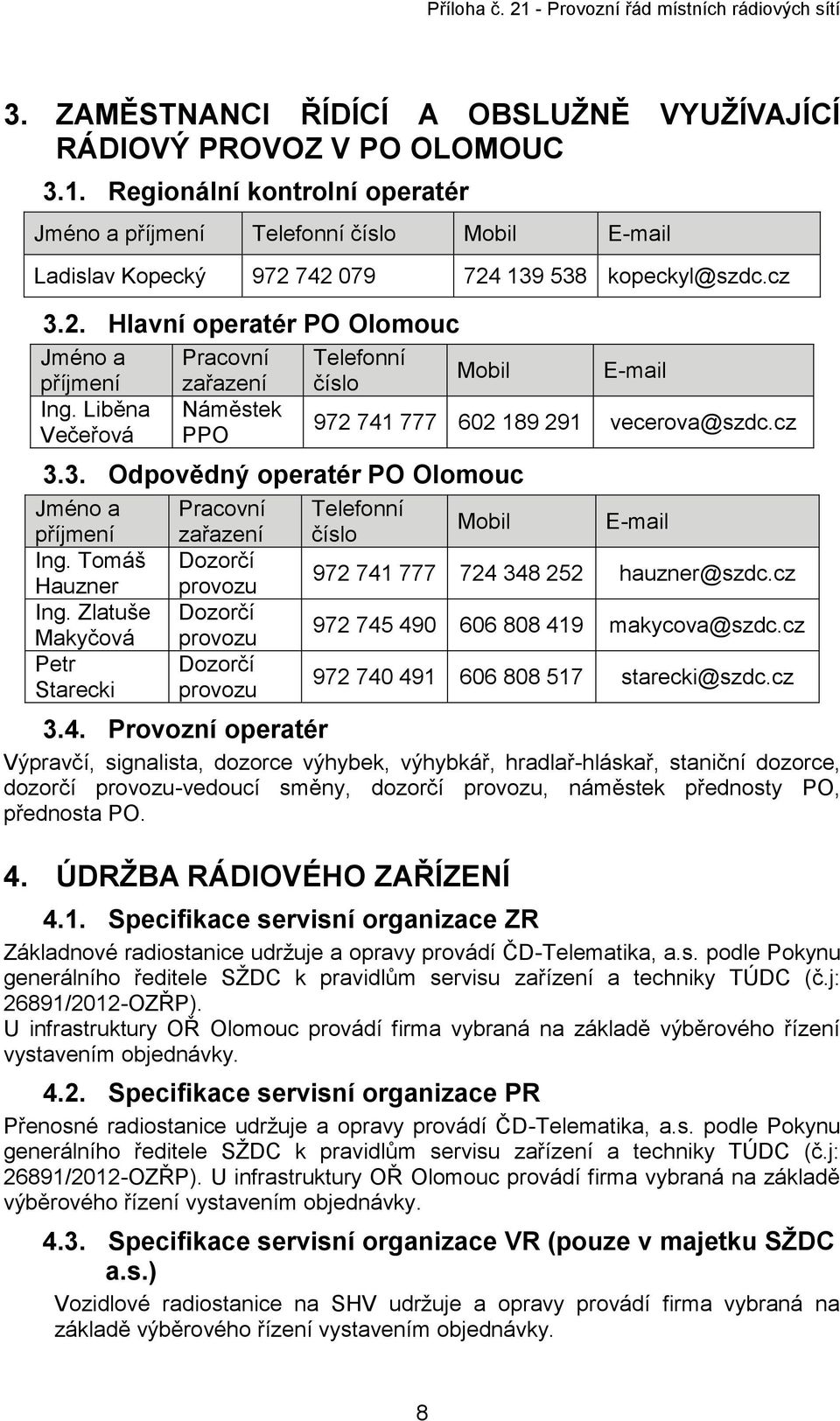

8 3. ZAMĚSTNANCI ŘÍDÍCÍ A OBSLUŽNĚ VYUŽÍVAJÍCÍ RÁDIOVÝ PROVOZ V PO OLOMOUC 3.1. Regionální kontrolní operatér Jméno a příjmení Telefonní číslo Mobil Ladislav Kopecký kopeckyl@szdc.cz 3.2. Hlavní operatér PO Olomouc Jméno a příjmení Ing. Liběna Večeřová Pracovní zařazení Náměstek PPO Telefonní číslo Mobil 3.3. Odpovědný operatér PO Olomouc Jméno a příjmení Ing. Tomáš Hauzner Ing. Zlatuše Makyčová Petr Starecki Pracovní zařazení Dozorčí provozu Dozorčí provozu Dozorčí provozu vecerova@szdc.cz Telefonní číslo Mobil hauzner@szdc.cz makycova@szdc.cz starecki@szdc.cz 3.4. Provozní operatér Výpravčí, signalista, dozorce výhybek, výhybkář, hradlař-hláskař, staniční dozorce, dozorčí provozu-vedoucí směny, dozorčí provozu, náměstek přednosty PO, přednosta PO. 4. ÚDRŽBA RÁDIOVÉHO ZAŘÍZENÍ 4.1. Specifikace servisní organizace ZR Základnové radiostanice udržuje a opravy provádí ČD-Telematika, a.s. podle Pokynu generálního ředitele SŽDC k pravidlům servisu zařízení a techniky TÚDC (č.j: 26891/2012-OZŘP). U infrastruktury OŘ Olomouc provádí firma vybraná na základě výběrového řízení vystavením objednávky Specifikace servisní organizace PR Přenosné radiostanice udržuje a opravy provádí ČD-Telematika, a.s. podle Pokynu generálního ředitele SŽDC k pravidlům servisu zařízení a techniky TÚDC (č.j: 26891/2012-OZŘP). U infrastruktury OŘ Olomouc provádí firma vybraná na základě výběrového řízení vystavením objednávky Specifikace servisní organizace VR (pouze v majetku SŽDC a.s.) Vozidlové radiostanice na SHV udržuje a opravy provádí firma vybraná na základě výběrového řízení vystavením objednávky. 8

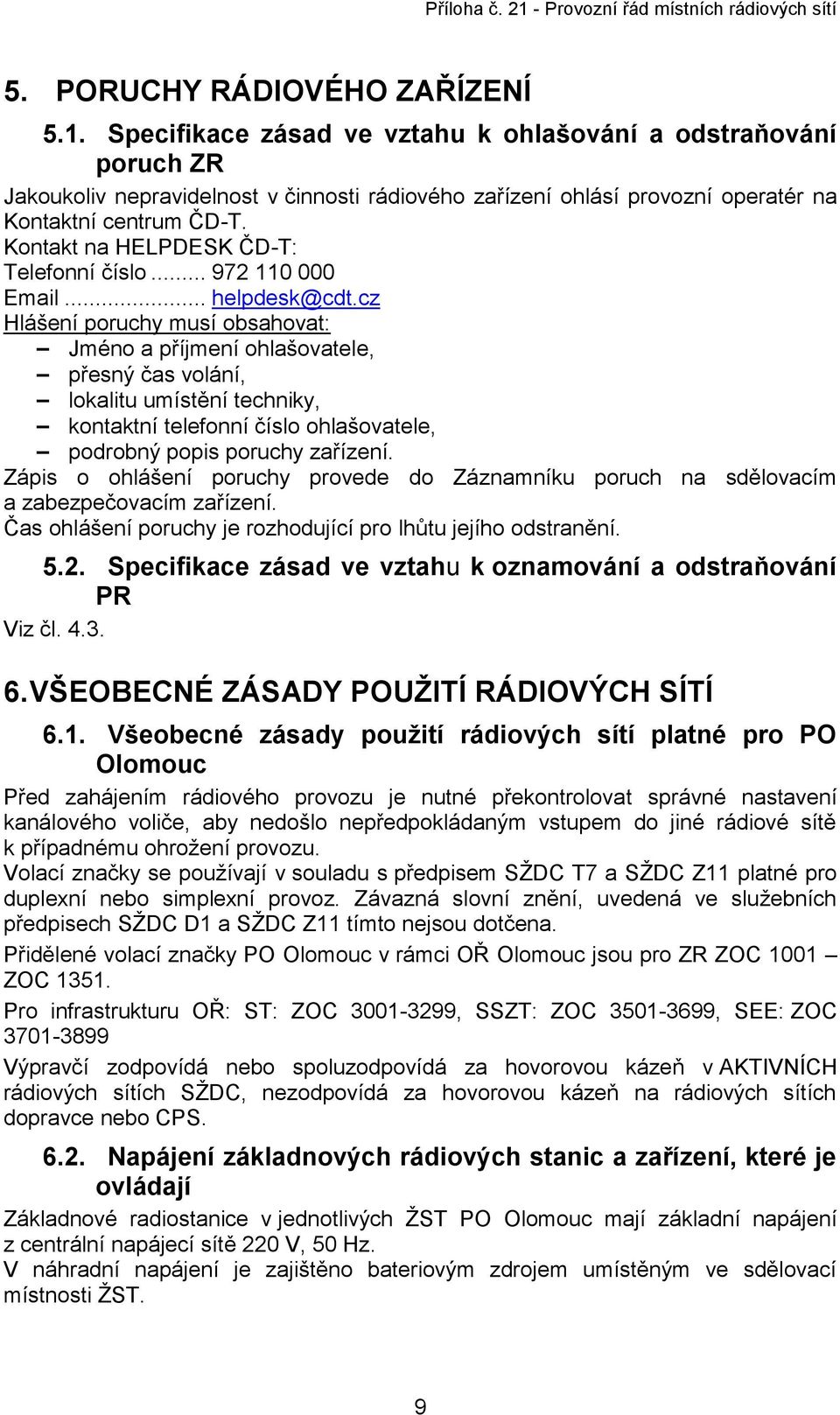

9 5. PORUCHY RÁDIOVÉHO ZAŘÍZENÍ 5.1. Specifikace zásad ve vztahu k ohlašování a odstraňování poruch ZR Jakoukoliv nepravidelnost v činnosti rádiového zařízení ohlásí provozní operatér na Kontaktní centrum ČD-T. Kontakt na HELPDESK ČD-T: Telefonní číslo helpdesk@cdt.cz Hlášení poruchy musí obsahovat: Jméno a příjmení ohlašovatele, přesný čas volání, lokalitu umístění techniky, kontaktní telefonní číslo ohlašovatele, podrobný popis poruchy zařízení. Zápis o ohlášení poruchy provede do Záznamníku poruch na sdělovacím a zabezpečovacím zařízení. Čas ohlášení poruchy je rozhodující pro lhůtu jejího odstranění Specifikace zásad ve vztahu k oznamování a odstraňování PR Viz čl VŠEOBECNÉ ZÁSADY POUŽITÍ RÁDIOVÝCH SÍTÍ 6.1. Všeobecné zásady použití rádiových sítí platné pro PO Olomouc Před zahájením rádiového provozu je nutné překontrolovat správné nastavení kanálového voliče, aby nedošlo nepředpokládaným vstupem do jiné rádiové sítě k případnému ohrožení provozu. Volací značky se používají v souladu s předpisem SŽDC T7 a SŽDC Z11 platné pro duplexní nebo simplexní provoz. Závazná slovní znění, uvedená ve služebních předpisech SŽDC D1 a SŽDC Z11 tímto nejsou dotčena. Přidělené volací značky PO Olomouc v rámci OŘ Olomouc jsou pro ZR ZOC 1001 ZOC Pro infrastrukturu OŘ: ST: ZOC , SSZT: ZOC , SEE: ZOC Výpravčí zodpovídá nebo spoluzodpovídá za hovorovou kázeň v AKTIVNÍCH rádiových sítích SŽDC, nezodpovídá za hovorovou kázeň na rádiových sítích dopravce nebo CPS Napájení základnových rádiových stanic a zařízení, které je ovládají Základnové radiostanice v jednotlivých ŽST PO Olomouc mají základní napájení z centrální napájecí sítě 220 V, 50 Hz. V náhradní napájení je zajištěno bateriovým zdrojem umístěným ve sdělovací místnosti ŽST. 9

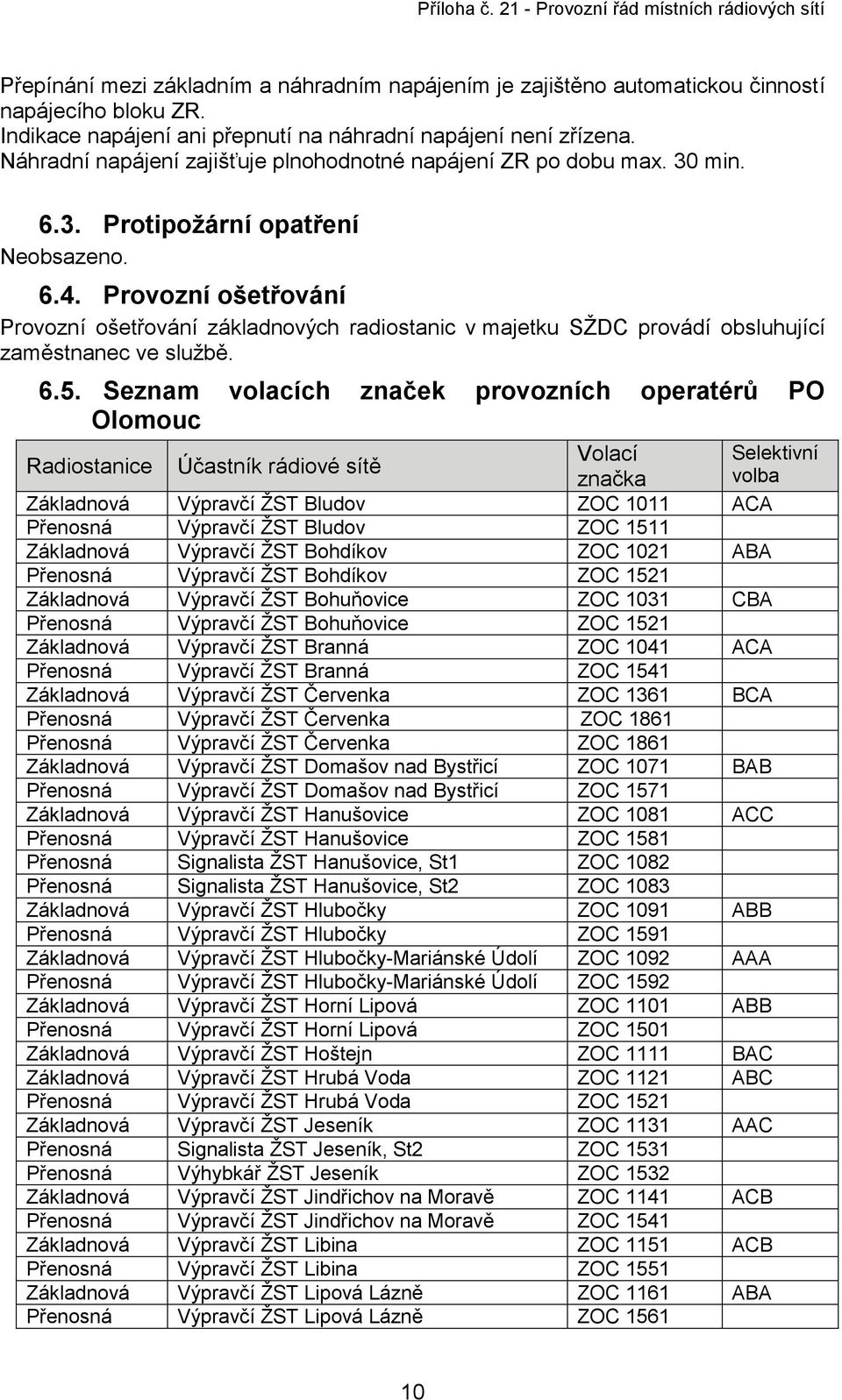

10 Přepínání mezi základním a náhradním napájením je zajištěno automatickou činností napájecího bloku ZR. Indikace napájení ani přepnutí na náhradní napájení není zřízena. Náhradní napájení zajišťuje plnohodnotné napájení ZR po dobu max. 30 min Protipožární opatření Neobsazeno Provozní ošetřování Provozní ošetřování základnových radiostanic v majetku SŽDC provádí obsluhující zaměstnanec ve službě Seznam volacích značek provozních operatérů PO Olomouc Radiostanice Účastník rádiové sítě Volací Selektivní značka volba Základnová Výpravčí ŽST Bludov ZOC 1011 ACA Přenosná Výpravčí ŽST Bludov ZOC 1511 Základnová Výpravčí ŽST Bohdíkov ZOC 1021 ABA Přenosná Výpravčí ŽST Bohdíkov ZOC 1521 Základnová Výpravčí ŽST Bohuňovice ZOC 1031 CBA Přenosná Výpravčí ŽST Bohuňovice ZOC 1521 Základnová Výpravčí ŽST Branná ZOC 1041 ACA Přenosná Výpravčí ŽST Branná ZOC 1541 Základnová Výpravčí ŽST Červenka ZOC 1361 BCA Přenosná Výpravčí ŽST Červenka ZOC 1861 Přenosná Výpravčí ŽST Červenka ZOC 1861 Základnová Výpravčí ŽST Domašov nad Bystřicí ZOC 1071 BAB Přenosná Výpravčí ŽST Domašov nad Bystřicí ZOC 1571 Základnová Výpravčí ŽST Hanušovice ZOC 1081 ACC Přenosná Výpravčí ŽST Hanušovice ZOC 1581 Přenosná Signalista ŽST Hanušovice, St1 ZOC 1082 Přenosná Signalista ŽST Hanušovice, St2 ZOC 1083 Základnová Výpravčí ŽST Hlubočky ZOC 1091 ABB Přenosná Výpravčí ŽST Hlubočky ZOC 1591 Základnová Výpravčí ŽST Hlubočky-Mariánské Údolí ZOC 1092 AAA Přenosná Výpravčí ŽST Hlubočky-Mariánské Údolí ZOC 1592 Základnová Výpravčí ŽST Horní Lipová ZOC 1101 ABB Přenosná Výpravčí ŽST Horní Lipová ZOC 1501 Základnová Výpravčí ŽST Hoštejn ZOC 1111 BAC Základnová Výpravčí ŽST Hrubá Voda ZOC 1121 ABC Přenosná Výpravčí ŽST Hrubá Voda ZOC 1521 Základnová Výpravčí ŽST Jeseník ZOC 1131 AAC Přenosná Signalista ŽST Jeseník, St2 ZOC 1531 Přenosná Výhybkář ŽST Jeseník ZOC 1532 Základnová Výpravčí ŽST Jindřichov na Moravě ZOC 1141 ACB Přenosná Výpravčí ŽST Jindřichov na Moravě ZOC 1541 Základnová Výpravčí ŽST Libina ZOC 1151 ACB Přenosná Výpravčí ŽST Libina ZOC 1551 Základnová Výpravčí ŽST Lipová Lázně ZOC 1161 ABA Přenosná Výpravčí ŽST Lipová Lázně ZOC

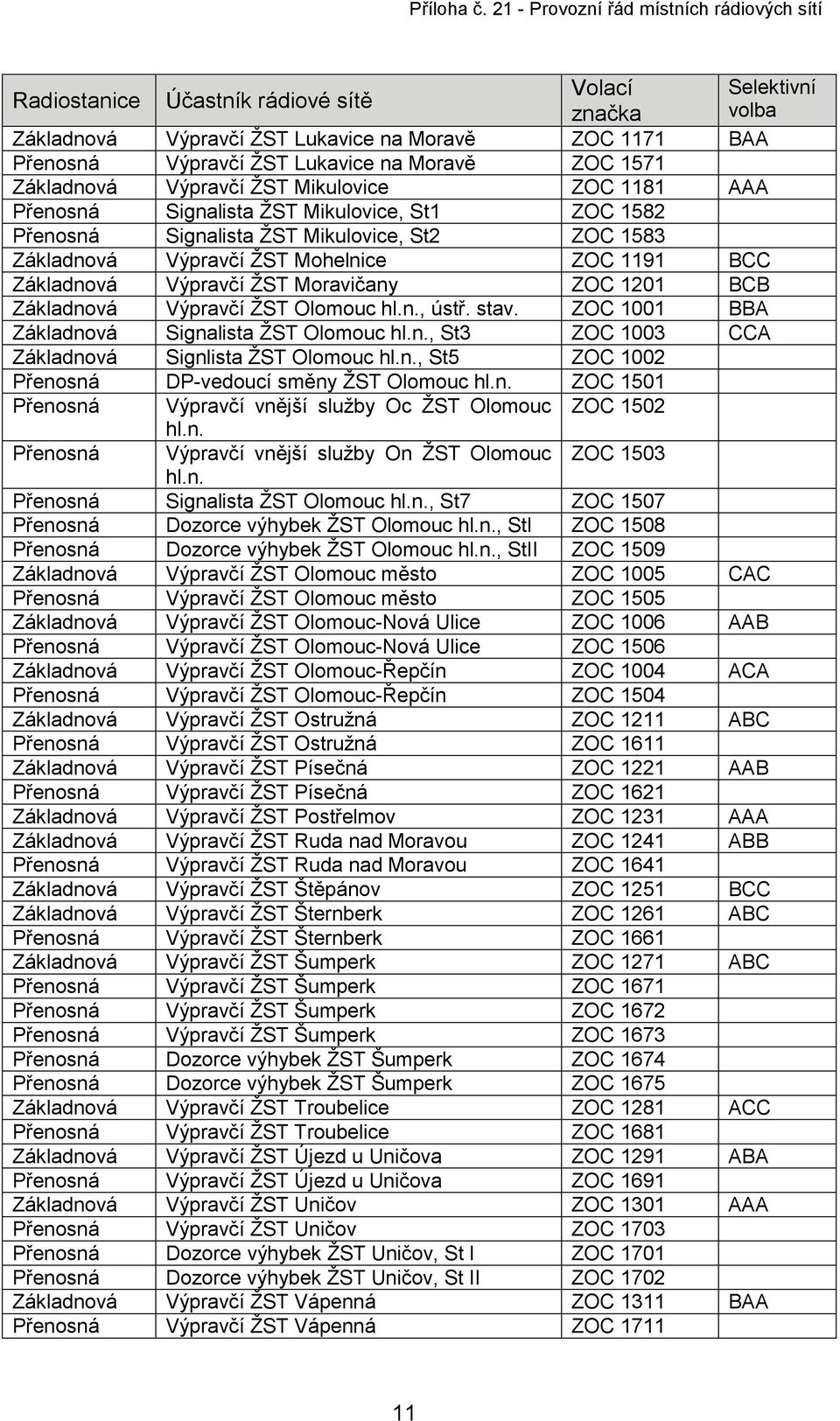

11 Radiostanice Účastník rádiové sítě Volací Selektivní značka volba Základnová Výpravčí ŽST Lukavice na Moravě ZOC 1171 BAA Přenosná Výpravčí ŽST Lukavice na Moravě ZOC 1571 Základnová Výpravčí ŽST Mikulovice ZOC 1181 AAA Přenosná Signalista ŽST Mikulovice, St1 ZOC 1582 Přenosná Signalista ŽST Mikulovice, St2 ZOC 1583 Základnová Výpravčí ŽST Mohelnice ZOC 1191 BCC Základnová Výpravčí ŽST Moravičany ZOC 1201 BCB Základnová Výpravčí ŽST Olomouc hl.n., ústř. stav. ZOC 1001 BBA Základnová Signalista ŽST Olomouc hl.n., St3 ZOC 1003 CCA Základnová Signlista ŽST Olomouc hl.n., St5 ZOC 1002 Přenosná DP-vedoucí směny ŽST Olomouc hl.n. ZOC 1501 Přenosná Výpravčí vnější služby Oc ŽST Olomouc ZOC 1502 hl.n. Přenosná Výpravčí vnější služby On ŽST Olomouc ZOC 1503 hl.n. Přenosná Signalista ŽST Olomouc hl.n., St7 ZOC 1507 Přenosná Dozorce výhybek ŽST Olomouc hl.n., StI ZOC 1508 Přenosná Dozorce výhybek ŽST Olomouc hl.n., StII ZOC 1509 Základnová Výpravčí ŽST Olomouc město ZOC 1005 CAC Přenosná Výpravčí ŽST Olomouc město ZOC 1505 Základnová Výpravčí ŽST Olomouc-Nová Ulice ZOC 1006 AAB Přenosná Výpravčí ŽST Olomouc-Nová Ulice ZOC 1506 Základnová Výpravčí ŽST Olomouc-Řepčín ZOC 1004 ACA Přenosná Výpravčí ŽST Olomouc-Řepčín ZOC 1504 Základnová Výpravčí ŽST Ostružná ZOC 1211 ABC Přenosná Výpravčí ŽST Ostružná ZOC 1611 Základnová Výpravčí ŽST Písečná ZOC 1221 AAB Přenosná Výpravčí ŽST Písečná ZOC 1621 Základnová Výpravčí ŽST Postřelmov ZOC 1231 AAA Základnová Výpravčí ŽST Ruda nad Moravou ZOC 1241 ABB Přenosná Výpravčí ŽST Ruda nad Moravou ZOC 1641 Základnová Výpravčí ŽST Štěpánov ZOC 1251 BCC Základnová Výpravčí ŽST Šternberk ZOC 1261 ABC Přenosná Výpravčí ŽST Šternberk ZOC 1661 Základnová Výpravčí ŽST Šumperk ZOC 1271 ABC Přenosná Výpravčí ŽST Šumperk ZOC 1671 Přenosná Výpravčí ŽST Šumperk ZOC 1672 Přenosná Výpravčí ŽST Šumperk ZOC 1673 Přenosná Dozorce výhybek ŽST Šumperk ZOC 1674 Přenosná Dozorce výhybek ŽST Šumperk ZOC 1675 Základnová Výpravčí ŽST Troubelice ZOC 1281 ACC Přenosná Výpravčí ŽST Troubelice ZOC 1681 Základnová Výpravčí ŽST Újezd u Uničova ZOC 1291 ABA Přenosná Výpravčí ŽST Újezd u Uničova ZOC 1691 Základnová Výpravčí ŽST Uničov ZOC 1301 AAA Přenosná Výpravčí ŽST Uničov ZOC 1703 Přenosná Dozorce výhybek ŽST Uničov, St I ZOC 1701 Přenosná Dozorce výhybek ŽST Uničov, St II ZOC 1702 Základnová Výpravčí ŽST Vápenná ZOC 1311 BAA Přenosná Výpravčí ŽST Vápenná ZOC

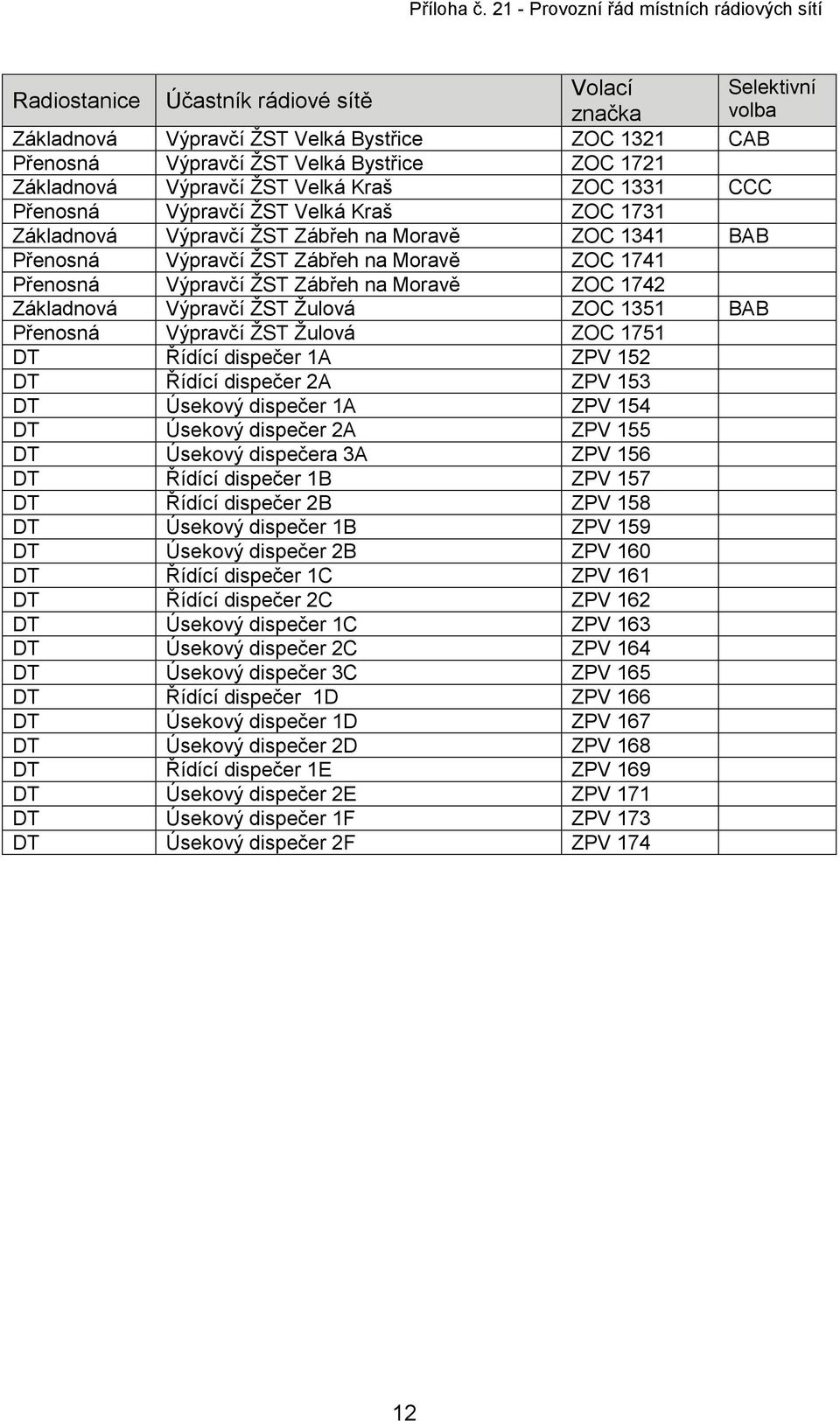

12 Radiostanice Účastník rádiové sítě Volací Selektivní značka volba Základnová Výpravčí ŽST Velká Bystřice ZOC 1321 CAB Přenosná Výpravčí ŽST Velká Bystřice ZOC 1721 Základnová Výpravčí ŽST Velká Kraš ZOC 1331 CCC Přenosná Výpravčí ŽST Velká Kraš ZOC 1731 Základnová Výpravčí ŽST Zábřeh na Moravě ZOC 1341 BAB Přenosná Výpravčí ŽST Zábřeh na Moravě ZOC 1741 Přenosná Výpravčí ŽST Zábřeh na Moravě ZOC 1742 Základnová Výpravčí ŽST Žulová ZOC 1351 BAB Přenosná Výpravčí ŽST Žulová ZOC 1751 DT Řídící dispečer 1A ZPV 152 DT Řídící dispečer 2A ZPV 153 DT Úsekový dispečer 1A ZPV 154 DT Úsekový dispečer 2A ZPV 155 DT Úsekový dispečera 3A ZPV 156 DT Řídící dispečer 1B ZPV 157 DT Řídící dispečer 2B ZPV 158 DT Úsekový dispečer 1B ZPV 159 DT Úsekový dispečer 2B ZPV 160 DT Řídící dispečer 1C ZPV 161 DT Řídící dispečer 2C ZPV 162 DT Úsekový dispečer 1C ZPV 163 DT Úsekový dispečer 2C ZPV 164 DT Úsekový dispečer 3C ZPV 165 DT Řídící dispečer 1D ZPV 166 DT Úsekový dispečer 1D ZPV 167 DT Úsekový dispečer 2D ZPV 168 DT Řídící dispečer 1E ZPV 169 DT Úsekový dispečer 2E ZPV 171 DT Úsekový dispečer 1F ZPV 173 DT Úsekový dispečer 2F ZPV

13 7. NÁVODY K OBSLUZE RÁDIOVÝCH ZAŘÍZENÍ 7.1. Návody k obsluze rádiových zařízení používaných v PO Olomouc Druh použitého zařízení Typ použitého zařízení HW a SW Profese používající uvedené zařízení ZR Motorola GM 360 Výpravčí, signalista, ZR HYT-SM10R2, TM 800, HYT DS248 PR Motorola P 040, P 080 PR Motorola CP 140, CP 160 PR HYT TC 700, HYT TC 780 DT IPTC Výpravčí dozorce výhybek, výhybkář, hradlař-hláskař, staniční dozorce, dozorčí provozuvedoucí směny, dozorčí provozu, náměstek přednosty PO, přednosta PO. Pozn.: Návody k obsluze příslušného rádiového zařízení v tištěné nebo digitální verzi uvedeného v seznamu v předchozí tabulce jsou uloženy podle ustanovení Prováděcího opatření SŽDC D5-1 tj. v příloze č.22 ZDD. 8. ULOŽENÍ DOKUMENTACE 8.1. Specifikace uložení dokumentace ve vztahu k rádiovému provozu Specifikace dokumentace Místo uložení Odpovědnost za aktualizaci dokumentace OVKS OŘ Olomouc KOR Provozní řád PO PO Olomouc HLO Záznamník poruch Příslušná ŽST Výpravčí Dozorčí provozuvedoucí směny Knihy předání a převzetí rádiového zařízení ŽST Olomouc hl.n. Dozorčí provozu-vedoucí směny 9. MÍSTNÍ OPATŘENÍ Z HLEDISKA TECHNOLOGIE PRÁCE 9.1. Místní opatření technologie práce pro rádiovou síť VOS V ŽST Bludov, Bohdíkov, Bohuňovice, Branná, Červenka, Domašov nad Bystřicí, Hanušovice, hláska Jívová, Hlubočky, Hlubočky-Mariánské Údolí, Horní Lipová, Hrubá Voda, Hoštejn, Jeseník, Jindřichov na Moravě, Libina, Lipová Lázně, Lukavice na Moravě, Mikulovice, Mohelnice, Moravičany, Olomouc hl.n., Olomouc-Nová Ulice, Olomouc město, Olomouc-Řepčín, Ostružná, Písečná, Postřelmov, Ruda nad Moravou, Šternberk, Štěpánov, Šumperk, Újezd u Uničova, Uničov, Velká Kraš, Vápenná, Velká Bystřice, Troubelice, Zábřeh na Moravě, Žulová. 13

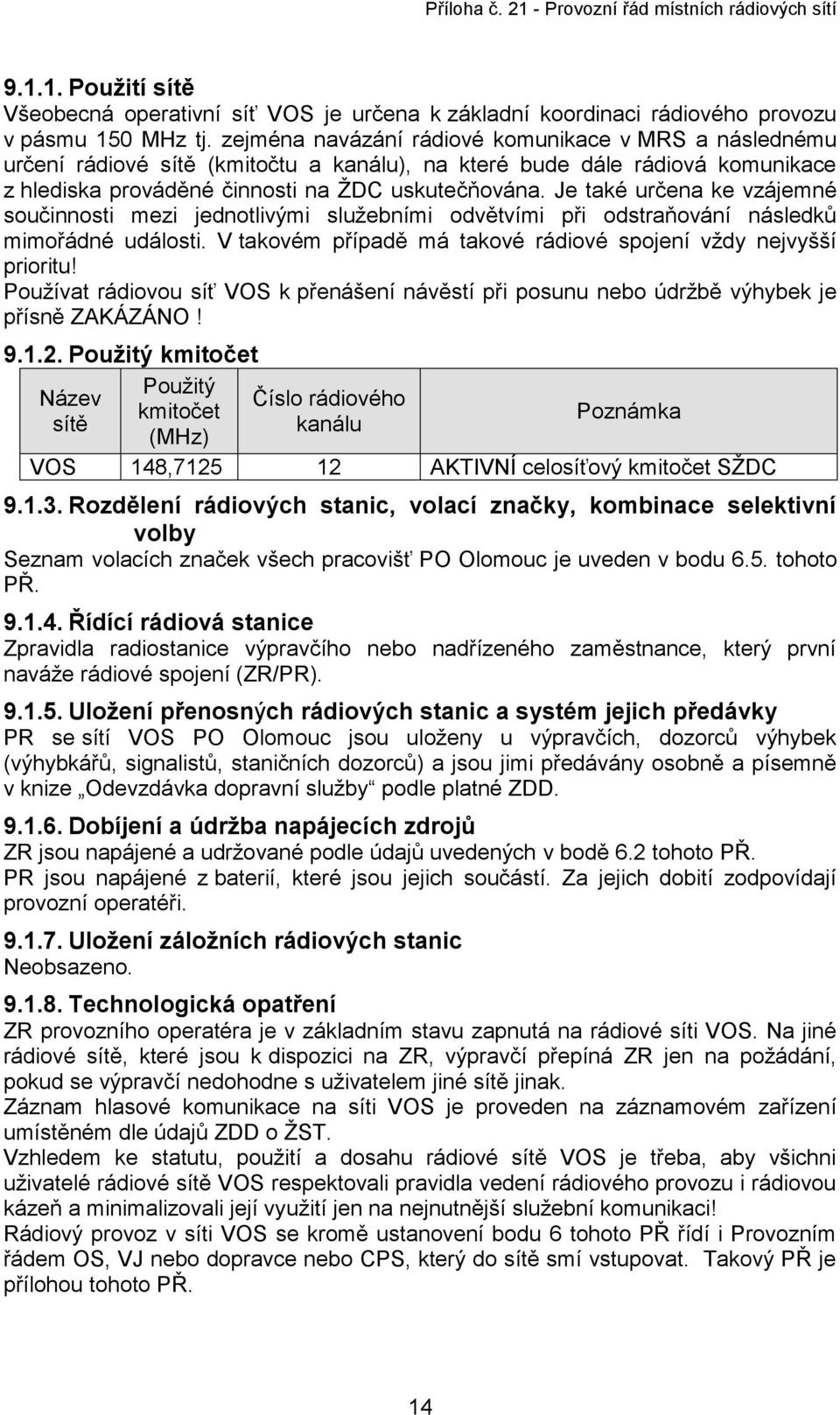

14 Použití sítě Všeobecná operativní síť VOS je určena k základní koordinaci rádiového provozu v pásmu 150 MHz tj. zejména navázání rádiové komunikace v MRS a následnému určení rádiové sítě (kmitočtu a kanálu), na které bude dále rádiová komunikace z hlediska prováděné činnosti na ŽDC uskutečňována. Je také určena ke vzájemné součinnosti mezi jednotlivými služebními odvětvími při odstraňování následků mimořádné události. V takovém případě má takové rádiové spojení vždy nejvyšší prioritu! Používat rádiovou síť VOS k přenášení návěstí při posunu nebo údržbě výhybek je přísně ZAKÁZÁNO! Použitý kmitočet Použitý Název Číslo rádiového kmitočet Poznámka sítě kanálu (MHz) VOS 148, AKTIVNÍ celosíťový kmitočet SŽDC Rozdělení rádiových stanic, volací značky, kombinace selektivní volby Seznam volacích značek všech pracovišť PO Olomouc je uveden v bodu 6.5. tohoto PŘ Řídící rádiová stanice Zpravidla radiostanice výpravčího nebo nadřízeného zaměstnance, který první naváže rádiové spojení (ZR/PR) Uložení přenosných rádiových stanic a systém jejich předávky PR se sítí VOS PO Olomouc jsou uloženy u výpravčích, dozorců výhybek (výhybkářů, signalistů, staničních dozorců) a jsou jimi předávány osobně a písemně v knize Odevzdávka dopravní služby podle platné ZDD Dobíjení a údržba napájecích zdrojů ZR jsou napájené a udržované podle údajů uvedených v bodě 6.2 tohoto PŘ. PR jsou napájené z baterií, které jsou jejich součástí. Za jejich dobití zodpovídají provozní operatéři Uložení záložních rádiových stanic Neobsazeno Technologická opatření ZR provozního operatéra je v základním stavu zapnutá na rádiové síti VOS. Na jiné rádiové sítě, které jsou k dispozici na ZR, výpravčí přepíná ZR jen na požádání, pokud se výpravčí nedohodne s uživatelem jiné sítě jinak. Záznam hlasové komunikace na síti VOS je proveden na záznamovém zařízení umístěném dle údajů ZDD o ŽST. Vzhledem ke statutu, použití a dosahu rádiové sítě VOS je třeba, aby všichni uživatelé rádiové sítě VOS respektovali pravidla vedení rádiového provozu i rádiovou kázeň a minimalizovali její využití jen na nejnutnější služební komunikaci! Rádiový provoz v síti VOS se kromě ustanovení bodu 6 tohoto PŘ řídí i Provozním řádem OS, VJ nebo dopravce nebo CPS, který do sítě smí vstupovat. Takový PŘ je přílohou tohoto PŘ. 14

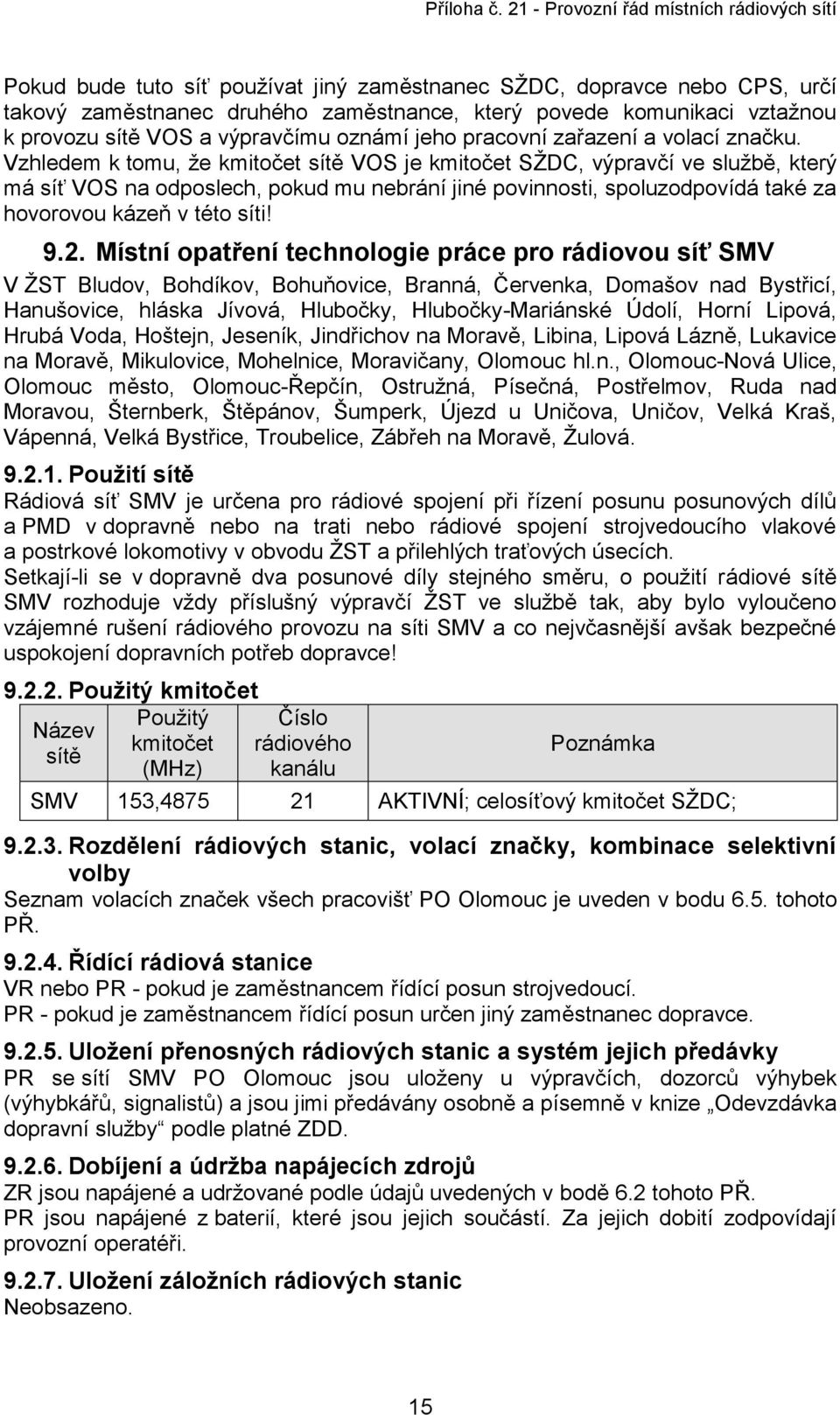

15 Pokud bude tuto síť používat jiný zaměstnanec SŽDC, dopravce nebo CPS, určí takový zaměstnanec druhého zaměstnance, který povede komunikaci vztažnou k provozu sítě VOS a výpravčímu oznámí jeho pracovní zařazení a volací značku. Vzhledem k tomu, že kmitočet sítě VOS je kmitočet SŽDC, výpravčí ve službě, který má síť VOS na odposlech, pokud mu nebrání jiné povinnosti, spoluzodpovídá také za hovorovou kázeň v této síti! 9.2. Místní opatření technologie práce pro rádiovou síť SMV V ŽST Bludov, Bohdíkov, Bohuňovice, Branná, Červenka, Domašov nad Bystřicí, Hanušovice, hláska Jívová, Hlubočky, Hlubočky-Mariánské Údolí, Horní Lipová, Hrubá Voda, Hoštejn, Jeseník, Jindřichov na Moravě, Libina, Lipová Lázně, Lukavice na Moravě, Mikulovice, Mohelnice, Moravičany, Olomouc hl.n., Olomouc-Nová Ulice, Olomouc město, Olomouc-Řepčín, Ostružná, Písečná, Postřelmov, Ruda nad Moravou, Šternberk, Štěpánov, Šumperk, Újezd u Uničova, Uničov, Velká Kraš, Vápenná, Velká Bystřice, Troubelice, Zábřeh na Moravě, Žulová Použití sítě Rádiová síť SMV je určena pro rádiové spojení při řízení posunu posunových dílů a PMD v dopravně nebo na trati nebo rádiové spojení strojvedoucího vlakové a postrkové lokomotivy v obvodu ŽST a přilehlých traťových úsecích. Setkají-li se v dopravně dva posunové díly stejného směru, o použití rádiové sítě SMV rozhoduje vždy příslušný výpravčí ŽST ve službě tak, aby bylo vyloučeno vzájemné rušení rádiového provozu na síti SMV a co nejvčasnější avšak bezpečné uspokojení dopravních potřeb dopravce! Použitý kmitočet Použitý Číslo Název kmitočet rádiového sítě (MHz) kanálu Poznámka SMV 153, AKTIVNÍ; celosíťový kmitočet SŽDC; Rozdělení rádiových stanic, volací značky, kombinace selektivní volby Seznam volacích značek všech pracovišť PO Olomouc je uveden v bodu 6.5. tohoto PŘ Řídící rádiová stanice VR nebo PR - pokud je zaměstnancem řídící posun strojvedoucí. PR - pokud je zaměstnancem řídící posun určen jiný zaměstnanec dopravce Uložení přenosných rádiových stanic a systém jejich předávky PR se sítí SMV PO Olomouc jsou uloženy u výpravčích, dozorců výhybek (výhybkářů, signalistů) a jsou jimi předávány osobně a písemně v knize Odevzdávka dopravní služby podle platné ZDD Dobíjení a údržba napájecích zdrojů ZR jsou napájené a udržované podle údajů uvedených v bodě 6.2 tohoto PŘ. PR jsou napájené z baterií, které jsou jejich součástí. Za jejich dobití zodpovídají provozní operatéři Uložení záložních rádiových stanic Neobsazeno. 15

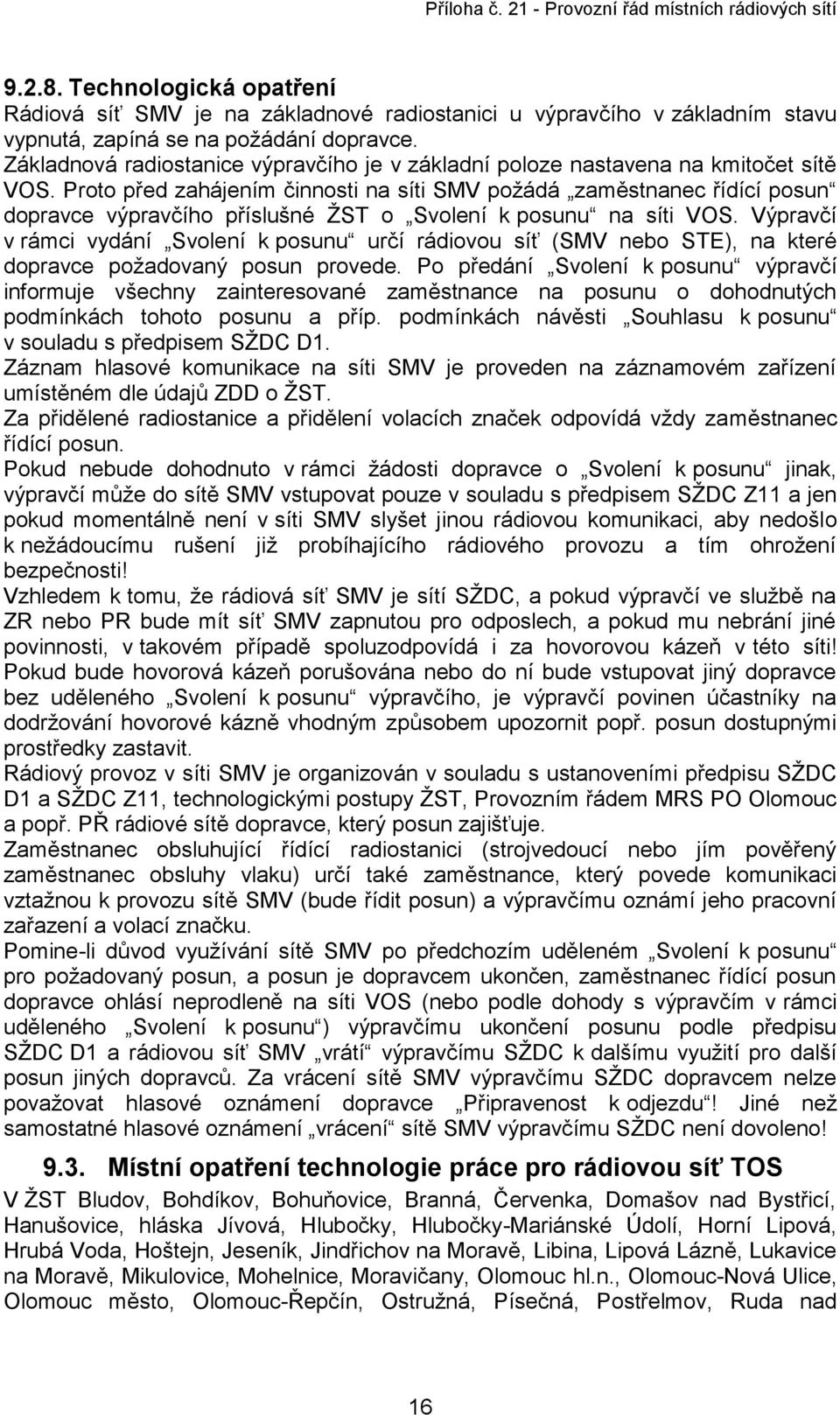

16 Technologická opatření Rádiová síť SMV je na základnové radiostanici u výpravčího v základním stavu vypnutá, zapíná se na požádání dopravce. Základnová radiostanice výpravčího je v základní poloze nastavena na kmitočet sítě VOS. Proto před zahájením činnosti na síti SMV požádá zaměstnanec řídící posun dopravce výpravčího příslušné ŽST o Svolení k posunu na síti VOS. Výpravčí v rámci vydání Svolení k posunu určí rádiovou síť (SMV nebo STE), na které dopravce požadovaný posun provede. Po předání Svolení k posunu výpravčí informuje všechny zainteresované zaměstnance na posunu o dohodnutých podmínkách tohoto posunu a příp. podmínkách návěsti Souhlasu k posunu v souladu s předpisem SŽDC D1. Záznam hlasové komunikace na síti SMV je proveden na záznamovém zařízení umístěném dle údajů ZDD o ŽST. Za přidělené radiostanice a přidělení volacích značek odpovídá vždy zaměstnanec řídící posun. Pokud nebude dohodnuto v rámci žádosti dopravce o Svolení k posunu jinak, výpravčí může do sítě SMV vstupovat pouze v souladu s předpisem SŽDC Z11 a jen pokud momentálně není v síti SMV slyšet jinou rádiovou komunikaci, aby nedošlo k nežádoucímu rušení již probíhajícího rádiového provozu a tím ohrožení bezpečnosti! Vzhledem k tomu, že rádiová síť SMV je sítí SŽDC, a pokud výpravčí ve službě na ZR nebo PR bude mít síť SMV zapnutou pro odposlech, a pokud mu nebrání jiné povinnosti, v takovém případě spoluzodpovídá i za hovorovou kázeň v této síti! Pokud bude hovorová kázeň porušována nebo do ní bude vstupovat jiný dopravce bez uděleného Svolení k posunu výpravčího, je výpravčí povinen účastníky na dodržování hovorové kázně vhodným způsobem upozornit popř. posun dostupnými prostředky zastavit. Rádiový provoz v síti SMV je organizován v souladu s ustanoveními předpisu SŽDC D1 a SŽDC Z11, technologickými postupy ŽST, Provozním řádem MRS PO Olomouc a popř. PŘ rádiové sítě dopravce, který posun zajišťuje. Zaměstnanec obsluhující řídící radiostanici (strojvedoucí nebo jím pověřený zaměstnanec obsluhy vlaku) určí také zaměstnance, který povede komunikaci vztažnou k provozu sítě SMV (bude řídit posun) a výpravčímu oznámí jeho pracovní zařazení a volací značku. Pomine-li důvod využívání sítě SMV po předchozím uděleném Svolení k posunu pro požadovaný posun, a posun je dopravcem ukončen, zaměstnanec řídící posun dopravce ohlásí neprodleně na síti VOS (nebo podle dohody s výpravčím v rámci uděleného Svolení k posunu ) výpravčímu ukončení posunu podle předpisu SŽDC D1 a rádiovou síť SMV vrátí výpravčímu SŽDC k dalšímu využití pro další posun jiných dopravců. Za vrácení sítě SMV výpravčímu SŽDC dopravcem nelze považovat hlasové oznámení dopravce Připravenost k odjezdu! Jiné než samostatné hlasové oznámení vrácení sítě SMV výpravčímu SŽDC není dovoleno! 9.3. Místní opatření technologie práce pro rádiovou síť TOS V ŽST Bludov, Bohdíkov, Bohuňovice, Branná, Červenka, Domašov nad Bystřicí, Hanušovice, hláska Jívová, Hlubočky, Hlubočky-Mariánské Údolí, Horní Lipová, Hrubá Voda, Hoštejn, Jeseník, Jindřichov na Moravě, Libina, Lipová Lázně, Lukavice na Moravě, Mikulovice, Mohelnice, Moravičany, Olomouc hl.n., Olomouc-Nová Ulice, Olomouc město, Olomouc-Řepčín, Ostružná, Písečná, Postřelmov, Ruda nad 16

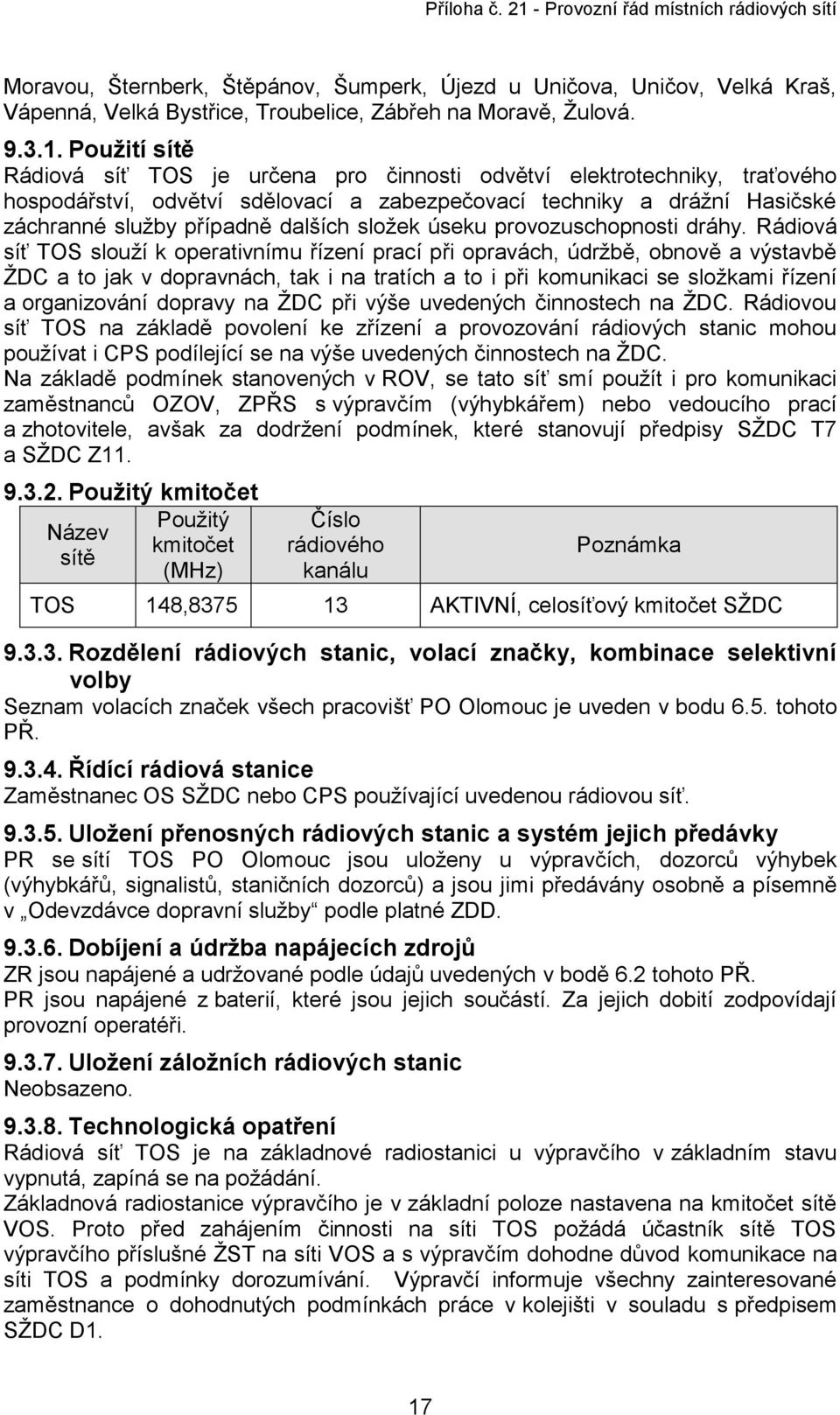

17 Moravou, Šternberk, Štěpánov, Šumperk, Újezd u Uničova, Uničov, Velká Kraš, Vápenná, Velká Bystřice, Troubelice, Zábřeh na Moravě, Žulová Použití sítě Rádiová síť TOS je určena pro činnosti odvětví elektrotechniky, traťového hospodářství, odvětví sdělovací a zabezpečovací techniky a drážní Hasičské záchranné služby případně dalších složek úseku provozuschopnosti dráhy. Rádiová síť TOS slouží k operativnímu řízení prací při opravách, údržbě, obnově a výstavbě ŽDC a to jak v dopravnách, tak i na tratích a to i při komunikaci se složkami řízení a organizování dopravy na ŽDC při výše uvedených činnostech na ŽDC. Rádiovou síť TOS na základě povolení ke zřízení a provozování rádiových stanic mohou používat i CPS podílející se na výše uvedených činnostech na ŽDC. Na základě podmínek stanovených v ROV, se tato síť smí použít i pro komunikaci zaměstnanců OZOV, ZPŘS s výpravčím (výhybkářem) nebo vedoucího prací a zhotovitele, avšak za dodržení podmínek, které stanovují předpisy SŽDC T7 a SŽDC Z Použitý kmitočet Použitý Název kmitočet sítě (MHz) Číslo rádiového kanálu Poznámka TOS 148, AKTIVNÍ, celosíťový kmitočet SŽDC Rozdělení rádiových stanic, volací značky, kombinace selektivní volby Seznam volacích značek všech pracovišť PO Olomouc je uveden v bodu 6.5. tohoto PŘ Řídící rádiová stanice Zaměstnanec OS SŽDC nebo CPS používající uvedenou rádiovou síť Uložení přenosných rádiových stanic a systém jejich předávky PR se sítí TOS PO Olomouc jsou uloženy u výpravčích, dozorců výhybek (výhybkářů, signalistů, staničních dozorců) a jsou jimi předávány osobně a písemně v Odevzdávce dopravní služby podle platné ZDD Dobíjení a údržba napájecích zdrojů ZR jsou napájené a udržované podle údajů uvedených v bodě 6.2 tohoto PŘ. PR jsou napájené z baterií, které jsou jejich součástí. Za jejich dobití zodpovídají provozní operatéři Uložení záložních rádiových stanic Neobsazeno Technologická opatření Rádiová síť TOS je na základnové radiostanici u výpravčího v základním stavu vypnutá, zapíná se na požádání. Základnová radiostanice výpravčího je v základní poloze nastavena na kmitočet sítě VOS. Proto před zahájením činnosti na síti TOS požádá účastník sítě TOS výpravčího příslušné ŽST na síti VOS a s výpravčím dohodne důvod komunikace na síti TOS a podmínky dorozumívání. Výpravčí informuje všechny zainteresované zaměstnance o dohodnutých podmínkách práce v kolejišti v souladu s předpisem SŽDC D1. 17

18 Záznam hlasové komunikace na síti TOS je proveden na záznamovém zařízení umístěném dle údajů ZDD o ŽST. Vzhledem k tomu, že kmitočet sítě TOS je kmitočet SŽDC, výpravčí ve službě, který má síť TOS na odposlech, pokud mu nebrání jiné povinnosti, spoluzodpovídá také za hovorovou kázeň v této síti! Rádiový provoz v síti TOS je organizován v souladu s ustanoveními předpisu SŽDC D1 a SŽDC Z11, technologickými postupy ŽST, Provozním řádem MRS PO Olomouc a OS nebo CPS, kteří práce v kolejišti zajišťují. Zaměstnanec obsluhující řídící radiostanici v případě potřeby může určit jiného zaměstnance s odpovídající odbornou zkouškou, který povede komunikaci vztažnou k provozu sítě TOS s výpravčím příslušné ŽST a oznámí mu jeho pracovní zařazení a volací značku Místní opatření technologie práce pro rádiovou síť STE V ŽST Hanušovice, Jeseník, Mikulovice, Olomouc hlavní nádraží, Šumperk, Zábřeh na Moravě Použití sítě Síť technologická STE je určena k zajištění řízení místního posunu v ŽST Hanušovice, Jeseník, Olomouc hl.n., Šumperk, Uničov a Zábřeh na Moravě Použitý kmitočet Název sítě Použitý kmitočet (MHz) Číslo rádiového kanálu Poznámka STE ŽST Hanušovice STE ŽST Hanušovice STE ŽST Jeseník STE ŽST Jeseník STE ŽST Olomouc hl.n zál. STE ŽST Olomouc hl.n zál. STE ŽST Olomouc hl.n zál. STE ŽST Olomouc hl.n. - peróny STE ŽST Olomouc hl.n zál. STE ŽST Olomouc hl.n zál. STE ŽST Olomouc hl.n zál. STE DKV ŽST Olomouc hl.n. - DKV STE ŽST Olomouc hl.n. STE ŽST Šumperk STE ŽST Šumperk STE ŽST Šumperk STE ŽST Uničov 18

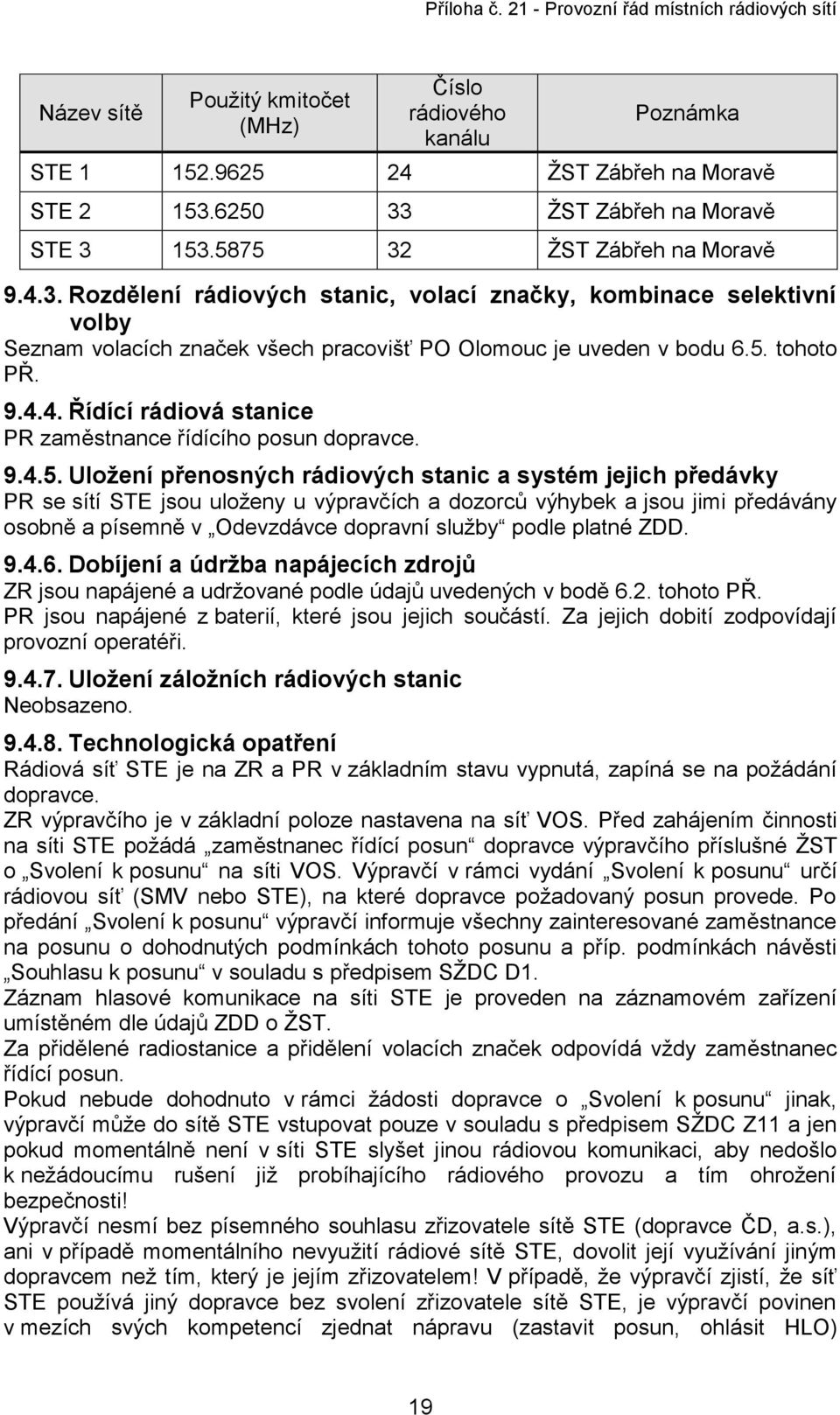

19 Název sítě Použitý kmitočet (MHz) Číslo rádiového kanálu Poznámka STE ŽST Zábřeh na Moravě STE ŽST Zábřeh na Moravě STE ŽST Zábřeh na Moravě Rozdělení rádiových stanic, volací značky, kombinace selektivní volby Seznam volacích značek všech pracovišť PO Olomouc je uveden v bodu 6.5. tohoto PŘ Řídící rádiová stanice PR zaměstnance řídícího posun dopravce Uložení přenosných rádiových stanic a systém jejich předávky PR se sítí STE jsou uloženy u výpravčích a dozorců výhybek a jsou jimi předávány osobně a písemně v Odevzdávce dopravní služby podle platné ZDD Dobíjení a údržba napájecích zdrojů ZR jsou napájené a udržované podle údajů uvedených v bodě 6.2. tohoto PŘ. PR jsou napájené z baterií, které jsou jejich součástí. Za jejich dobití zodpovídají provozní operatéři Uložení záložních rádiových stanic Neobsazeno Technologická opatření Rádiová síť STE je na ZR a PR v základním stavu vypnutá, zapíná se na požádání dopravce. ZR výpravčího je v základní poloze nastavena na síť VOS. Před zahájením činnosti na síti STE požádá zaměstnanec řídící posun dopravce výpravčího příslušné ŽST o Svolení k posunu na síti VOS. Výpravčí v rámci vydání Svolení k posunu určí rádiovou síť (SMV nebo STE), na které dopravce požadovaný posun provede. Po předání Svolení k posunu výpravčí informuje všechny zainteresované zaměstnance na posunu o dohodnutých podmínkách tohoto posunu a příp. podmínkách návěsti Souhlasu k posunu v souladu s předpisem SŽDC D1. Záznam hlasové komunikace na síti STE je proveden na záznamovém zařízení umístěném dle údajů ZDD o ŽST. Za přidělené radiostanice a přidělení volacích značek odpovídá vždy zaměstnanec řídící posun. Pokud nebude dohodnuto v rámci žádosti dopravce o Svolení k posunu jinak, výpravčí může do sítě STE vstupovat pouze v souladu s předpisem SŽDC Z11 a jen pokud momentálně není v síti STE slyšet jinou rádiovou komunikaci, aby nedošlo k nežádoucímu rušení již probíhajícího rádiového provozu a tím ohrožení bezpečnosti! Výpravčí nesmí bez písemného souhlasu zřizovatele sítě STE (dopravce ČD, a.s.), ani v případě momentálního nevyužití rádiové sítě STE, dovolit její využívání jiným dopravcem než tím, který je jejím zřizovatelem! V případě, že výpravčí zjistí, že síť STE používá jiný dopravce bez svolení zřizovatele sítě STE, je výpravčí povinen v mezích svých kompetencí zjednat nápravu (zastavit posun, ohlásit HLO) 19

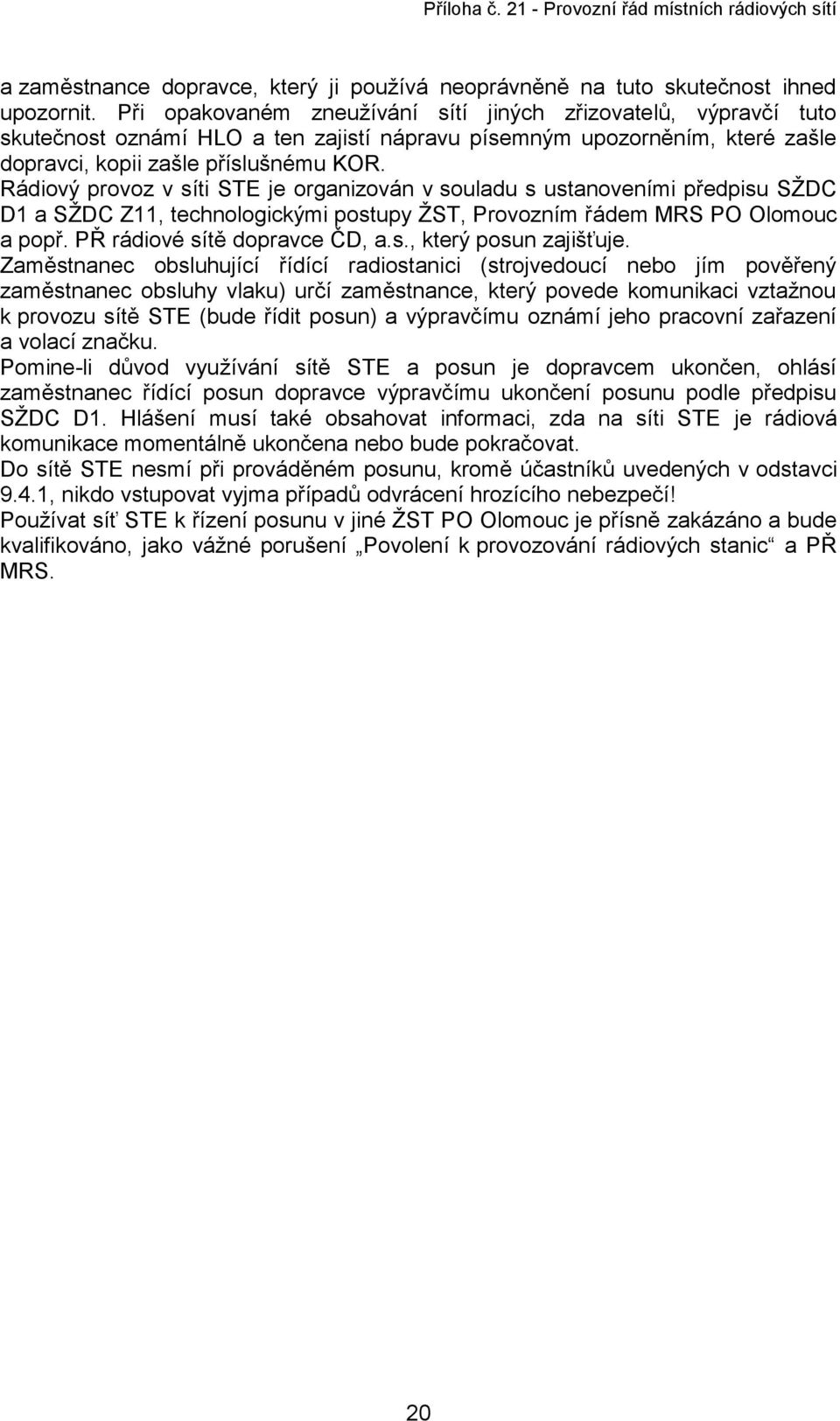

20 a zaměstnance dopravce, který ji používá neoprávněně na tuto skutečnost ihned upozornit. Při opakovaném zneužívání sítí jiných zřizovatelů, výpravčí tuto skutečnost oznámí HLO a ten zajistí nápravu písemným upozorněním, které zašle dopravci, kopii zašle příslušnému KOR. Rádiový provoz v síti STE je organizován v souladu s ustanoveními předpisu SŽDC D1 a SŽDC Z11, technologickými postupy ŽST, Provozním řádem MRS PO Olomouc a popř. PŘ rádiové sítě dopravce ČD, a.s., který posun zajišťuje. Zaměstnanec obsluhující řídící radiostanici (strojvedoucí nebo jím pověřený zaměstnanec obsluhy vlaku) určí zaměstnance, který povede komunikaci vztažnou k provozu sítě STE (bude řídit posun) a výpravčímu oznámí jeho pracovní zařazení a volací značku. Pomine-li důvod využívání sítě STE a posun je dopravcem ukončen, ohlásí zaměstnanec řídící posun dopravce výpravčímu ukončení posunu podle předpisu SŽDC D1. Hlášení musí také obsahovat informaci, zda na síti STE je rádiová komunikace momentálně ukončena nebo bude pokračovat. Do sítě STE nesmí při prováděném posunu, kromě účastníků uvedených v odstavci 9.4.1, nikdo vstupovat vyjma případů odvrácení hrozícího nebezpečí! Používat síť STE k řízení posunu v jiné ŽST PO Olomouc je přísně zakázáno a bude kvalifikováno, jako vážné porušení Povolení k provozování rádiových stanic a PŘ MRS. 20

21 Přílohy 1. Seznam volacích značek úseku provozuschopnosti dráhy OŘ Olomouc 2. Provozní řád rádiových sítí ČD Cargo, a.s. 3. Provozní řád sítí české dráhy, a.s. 21
