Uživatelská příručka. APC Smart-UPS XL. 2200/3000 VA XL 120/208/230 V stř. Montáž typu věž / stojan 5U Zdroj nepřetržitého napájení

Transkript

1 Uživatelská příručka Česky APC Smart-UPS XL 2200/3000 VA XL 120/208/230 V stř. Montáž typu věž / stojan 5U Zdroj nepřetržitého napájení /2006

2

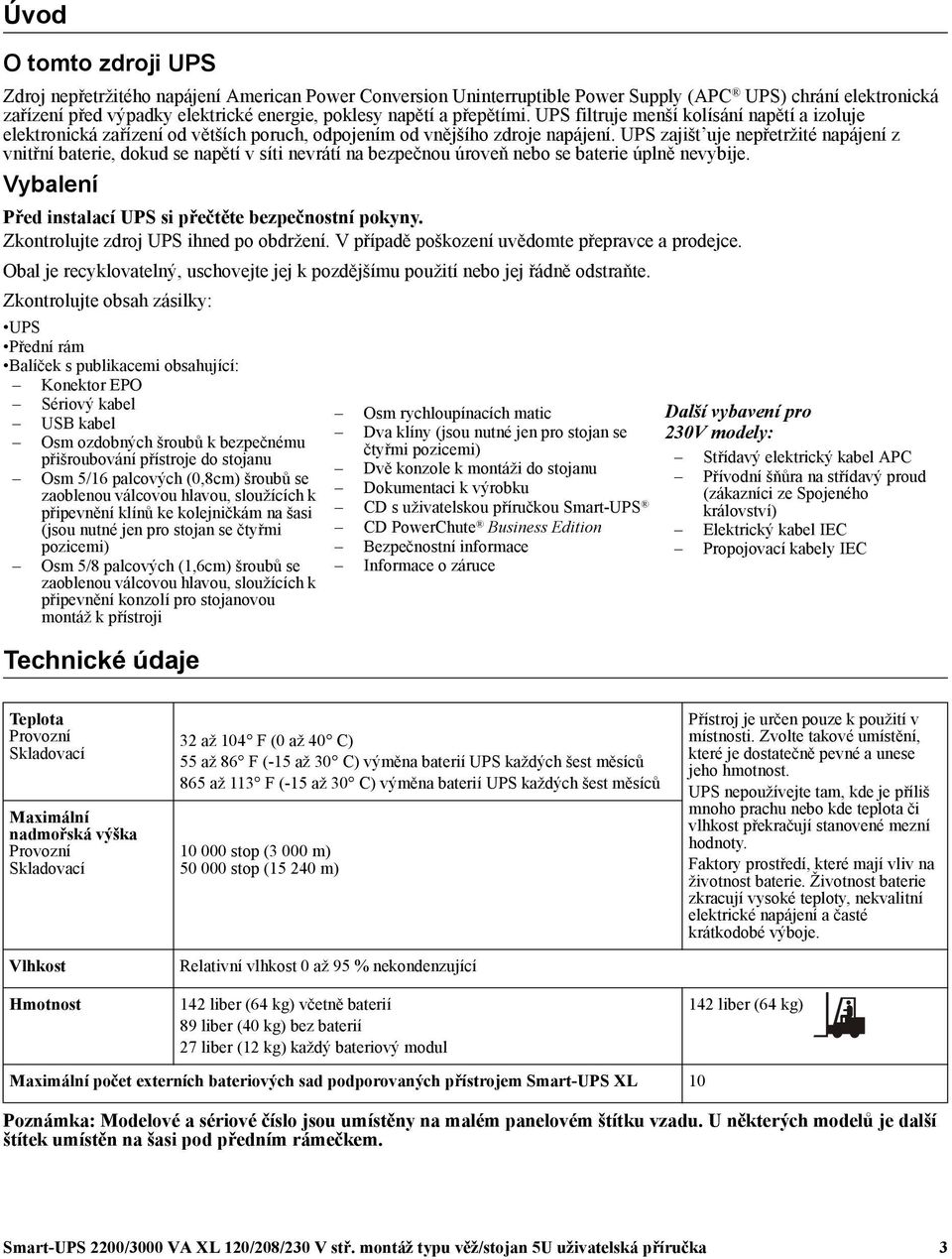

3 Úvod O tomto zdroji UPS Zdroj nepřetržitého napájení American Power Conversion Uninterruptible Power Supply (APC UPS) chrání elektronická zařízení před výpadky elektrické energie, poklesy napětí a přepětími. UPS filtruje menší kolísání napětí a izoluje elektronická zařízení od větších poruch, odpojením od vnějšího zdroje napájení. UPS zajišt uje nepřetržité napájení z vnitřní baterie, dokud se napětí v síti nevrátí na bezpečnou úroveň nebo se baterie úplně nevybije. Vybalení Před instalací UPS si přečtěte bezpečnostní pokyny. Zkontrolujte zdroj UPS ihned po obdržení. V případě poškození uvědomte přepravce a prodejce. Obal je recyklovatelný, uschovejte jej k pozdějšímu použití nebo jej řádně odstraňte. Zkontrolujte obsah zásilky: UPS Přední rám Balíček s publikacemi obsahující: Konektor EPO Sériový kabel USB kabel Osm ozdobných šroubů k bezpečnému přišroubování přístroje do stojanu Osm 5/16 palcových (0,8cm) šroubů se zaoblenou válcovou hlavou, sloužících k připevnění klínů ke kolejničkám na šasi (jsou nutné jen pro stojan se čtyřmi pozicemi) Osm 5/8 palcových (1,6cm) šroubů se zaoblenou válcovou hlavou, sloužících k připevnění konzolí pro stojanovou montáž k přístroji Technické údaje Osm rychloupínacích matic Dva klíny (jsou nutné jen pro stojan se čtyřmi pozicemi) Dvě konzole k montáži do stojanu Dokumentaci k výrobku CD s uživatelskou příručkou Smart-UPS CD PowerChute Business Edition Bezpečnostní informace Informace o záruce Další vybavení pro 230V modely: Střídavý elektrický kabel APC Přívodní šňůra na střídavý proud (zákazníci ze Spojeného království) Elektrický kabel IEC Propojovací kabely IEC Teplota Provozní Skladovací Maximální nadmořská výška Provozní Skladovací Vlhkost Hmotnost 32 až 104 F (0 až 40 C) 55 až 86 F (-15 až 30 C) výměna baterií UPS každých šest měsíců 865 až 113 F (-15 až 30 C) výměna baterií UPS každých šest měsíců stop (3 000 m) stop ( m) Relativní vlhkost 0 až 95 % nekondenzující 142 liber (64 kg) včetně baterií 89 liber (40 kg) bez baterií 27 liber (12 kg) každý bateriový modul Přístroj je určen pouze k použití v místnosti. Zvolte takové umístění, které je dostatečně pevné a unese jeho hmotnost. UPS nepoužívejte tam, kde je příliš mnoho prachu nebo kde teplota či vlhkost překračují stanovené mezní hodnoty. Faktory prostředí, které mají vliv na životnost baterie. Životnost baterie zkracují vysoké teploty, nekvalitní elektrické napájení a časté krátkodobé výboje. 142 liber (64 kg) Maximální počet externích bateriových sad podporovaných přístrojem Smart-UPS XL 10 Poznámka: Modelové a sériové číslo jsou umístěny na malém panelovém štítku vzadu. U některých modelů je další štítek umístěn na šasi pod předním rámečkem. Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka 3

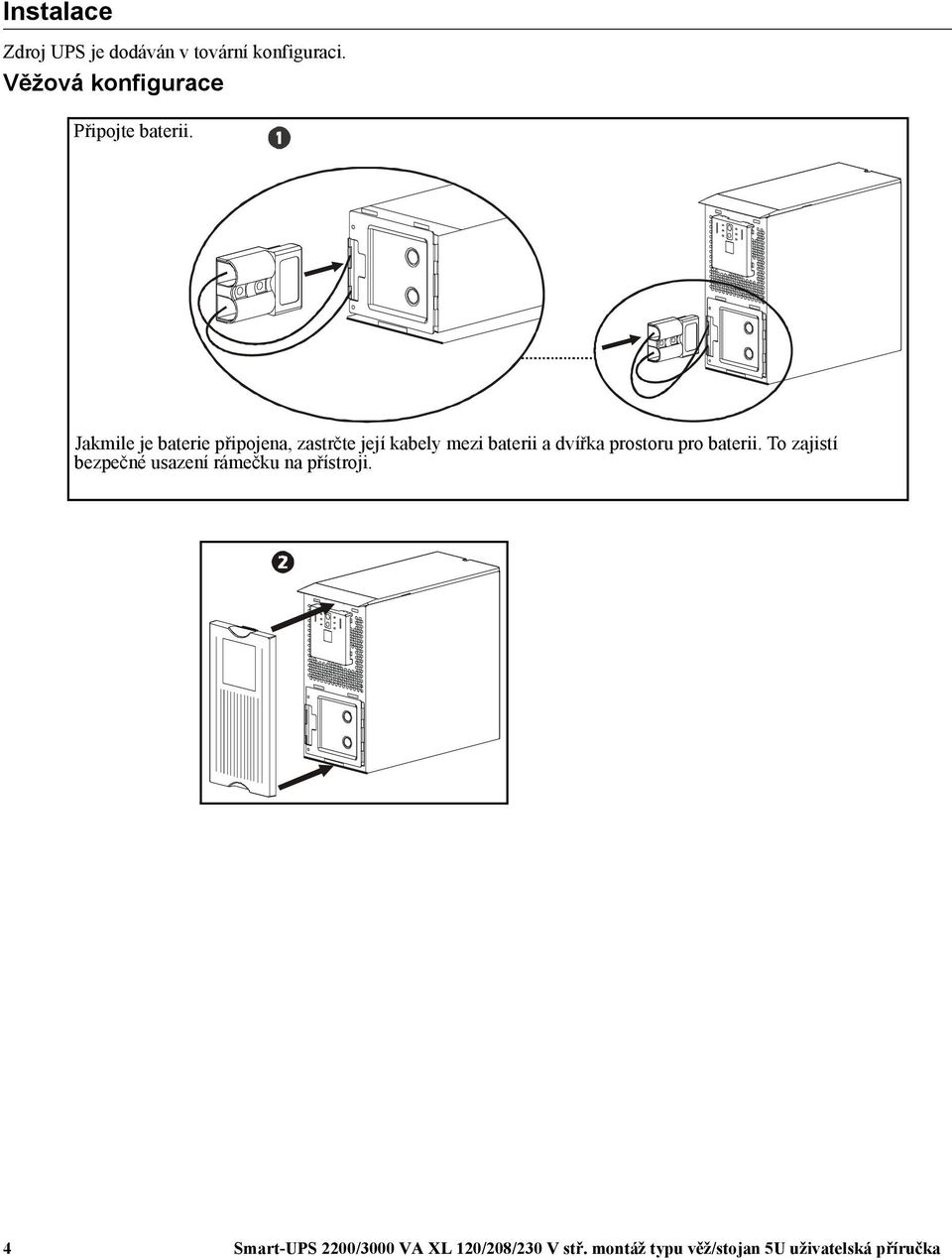

4 Instalace Zdroj UPS je dodáván v tovární konfiguraci. Věžová konfigurace Připojte baterii. Jakmile je baterie připojena, zastrčte její kabely mezi baterii a dvířka prostoru pro baterii. To zajistí bezpečné usazení rámečku na přístroji. 4 Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka

5 Stojanové konfigurace Tento přístroj je určen k montáži do stojanu se dvěma pozicemi. Chcete-li si objednat soupravu stojanu se čtyřmi pozicemi, spojte se s místním prodejcem nebo vyhledejte příslušné informace na webových stránkách APC ( Postup přeměny z věžové na stojanovou montáž Přístroj UPC a baterie jsou těžké. Při instalaci vyjměte bateriové moduly, aby byl přístroj lehčí. Stáhněte rozpojovací pásek baterie připevněný ke konektoru baterie. Při odpojování NETAHEJTE za kabely baterie. Odpojte baterii Bateriový rozpojovací pásek Pěnová rozpěrka Sejměte horní kryt a. Sejměte a vyklopte zobrazovací panel. Poloha konzole pro montáž na stojan se čtyřmi pozicemi Poloha konzole pro montáž na stojan se dvěma pozicemi 4 5/8 palce (1,6 cm) Konfigurace stojanu se čtyřmi pozicemi vyžaduje montáž dvou konzolí do přední polohy (viz obrázek nahoře), dva klíny (dodané s přístrojem) a čtyři polohovací kolejničky. Tyto kolejničky lze objednat na webových stránkách APC ( Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka 5

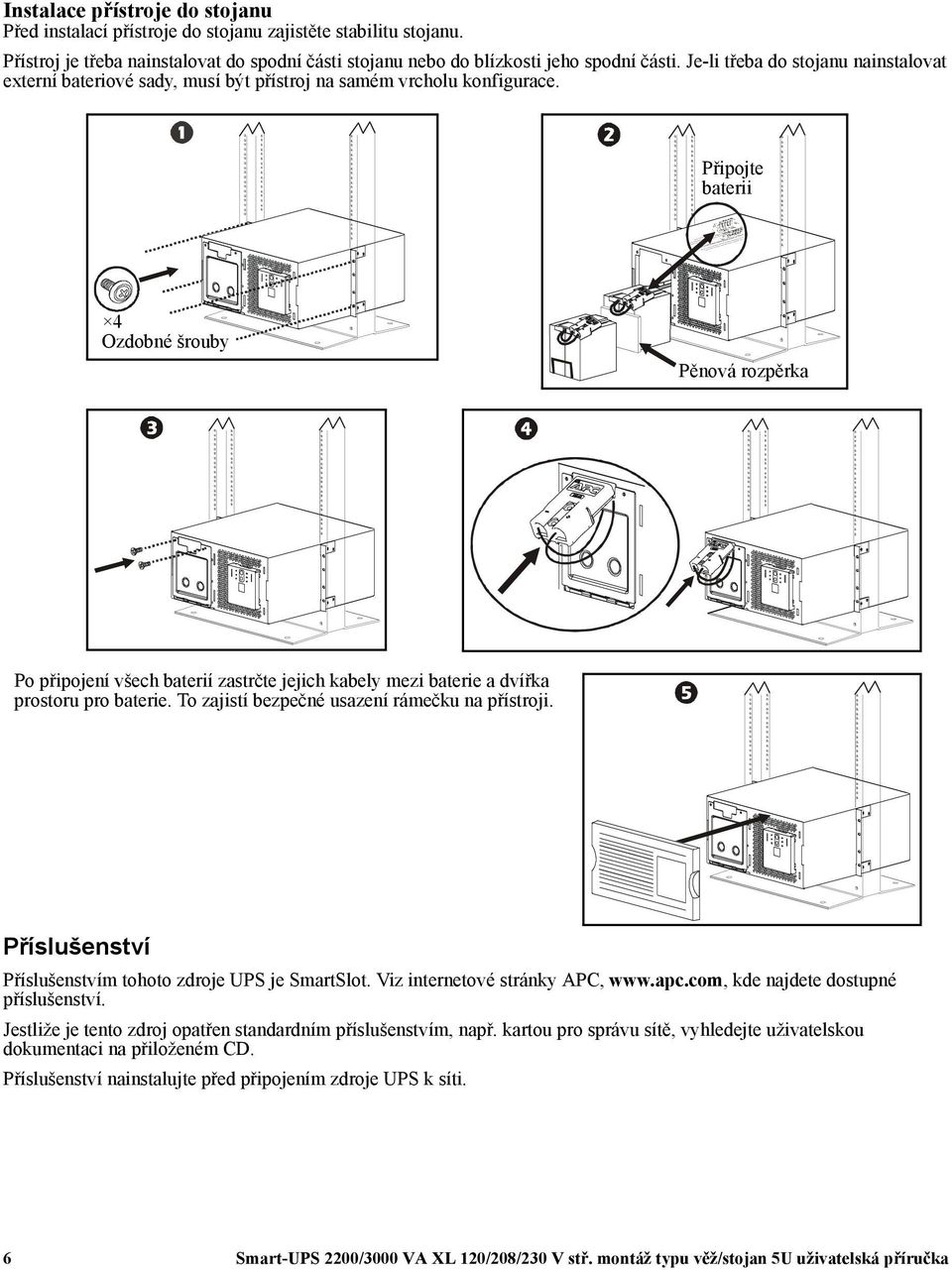

6 Instalace přístroje do stojanu Před instalací přístroje do stojanu zajistěte stabilitu stojanu. Přístroj je třeba nainstalovat do spodní části stojanu nebo do blízkosti jeho spodní části. Je-li třeba do stojanu nainstalovat externí bateriové sady, musí být přístroj na samém vrcholu konfigurace. Připojte baterii 4 Ozdobné šrouby Pěnová rozpěrka Po připojení všech baterií zastrčte jejich kabely mezi baterie a dvířka prostoru pro baterie. To zajistí bezpečné usazení rámečku na přístroji. Příslušenství Příslušenstvím tohoto zdroje UPS je SmartSlot. Viz internetové stránky APC, kde najdete dostupné příslušenství. Jestliže je tento zdroj opatřen standardním příslušenstvím, např. kartou pro správu sítě, vyhledejte uživatelskou dokumentaci na přiloženém CD. Příslušenství nainstalujte před připojením zdroje UPS k síti. 6 Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka

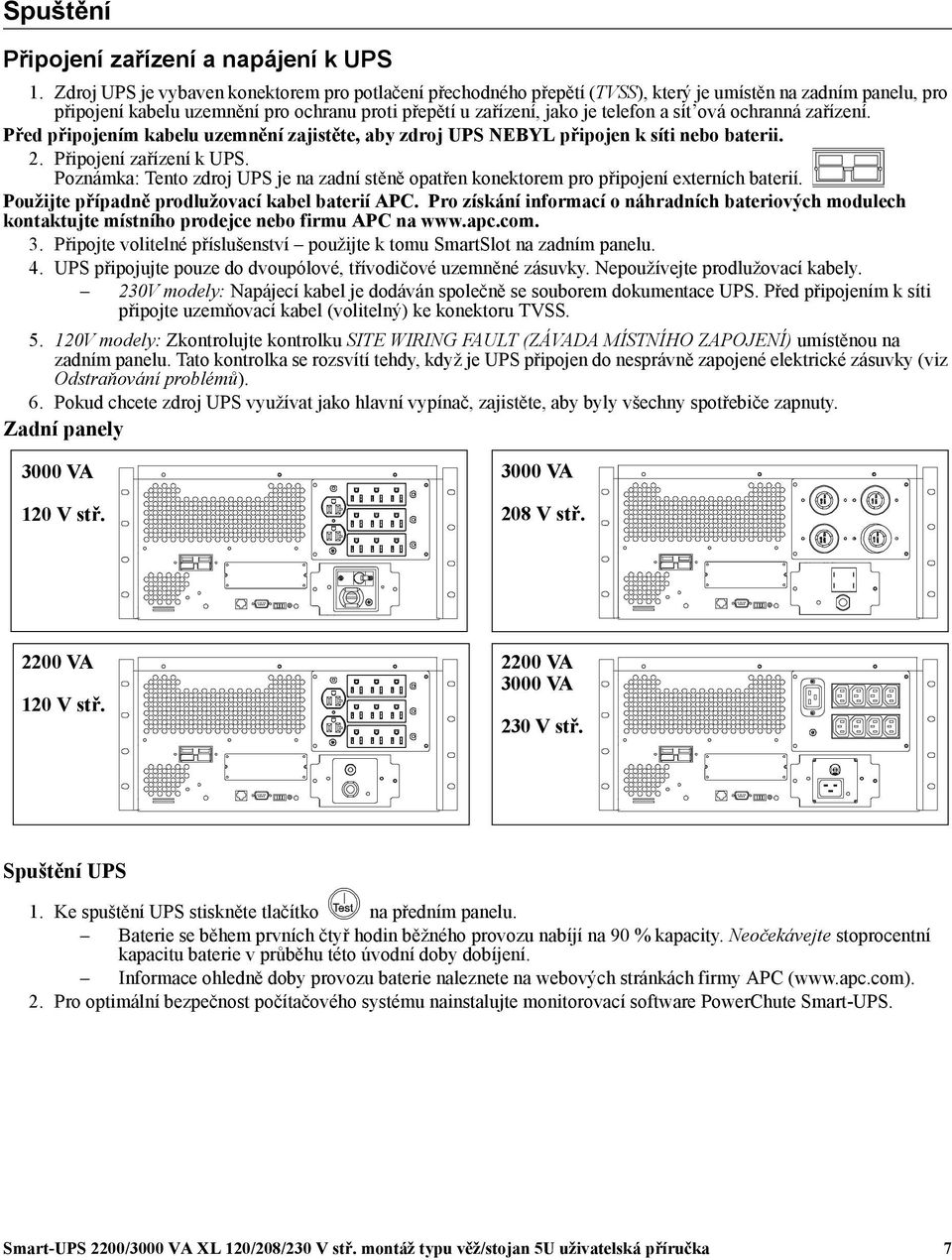

7 Spuštění Připojení zařízení a napájení k UPS 1. Zdroj UPS je vybaven konektorem pro potlačení přechodného přepětí (TVSS), který je umístěn na zadním panelu, pro připojení kabelu uzemnění pro ochranu proti přepětí u zařízení, jako je telefon a sít ová ochranná zařízení. Před připojením kabelu uzemnění zajistěte, aby zdroj UPS NEBYL připojen k síti nebo baterii. 2. Připojení zařízení k UPS. Poznámka: Tento zdroj UPS je na zadní stěně opatřen konektorem pro připojení externích baterií. Použijte případně prodlužovací kabel baterií APC. Pro získání informací o náhradních bateriových modulech kontaktujte místního prodejce nebo firmu APC na 3. Připojte volitelné příslušenství použijte k tomu SmartSlot na zadním panelu. 4. UPS připojujte pouze do dvoupólové, třívodičové uzemněné zásuvky. Nepoužívejte prodlužovací kabely. 230V modely: Napájecí kabel je dodáván společně se souborem dokumentace UPS. Před připojením k síti připojte uzemňovací kabel (volitelný) ke konektoru TVSS V modely: Zkontrolujte kontrolku SITE WIRING FAULT (ZÁVADA MÍSTNÍHO ZAPOJENÍ) umístěnou na zadním panelu. Tato kontrolka se rozsvítí tehdy, když je UPS připojen do nesprávně zapojené elektrické zásuvky (viz Odstraňování problémů). 6. Pokud chcete zdroj UPS využívat jako hlavní vypínač, zajistěte, aby byly všechny spotřebiče zapnuty. Zadní panely 3000 VA 120 V stř VA 208 V stř VA 120 V stř VA 3000 VA 230 V stř. Spuštění UPS 1. Ke spuštění UPS stiskněte tlačítko na předním panelu. Baterie se během prvních čtyř hodin běžného provozu nabíjí na 90 % kapacity. Neočekávejte stoprocentní kapacitu baterie v průběhu této úvodní doby dobíjení. Informace ohledně doby provozu baterie naleznete na webových stránkách firmy APC ( 2. Pro optimální bezpečnost počítačového systému nainstalujte monitorovací software PowerChute Smart-UPS. Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka 7

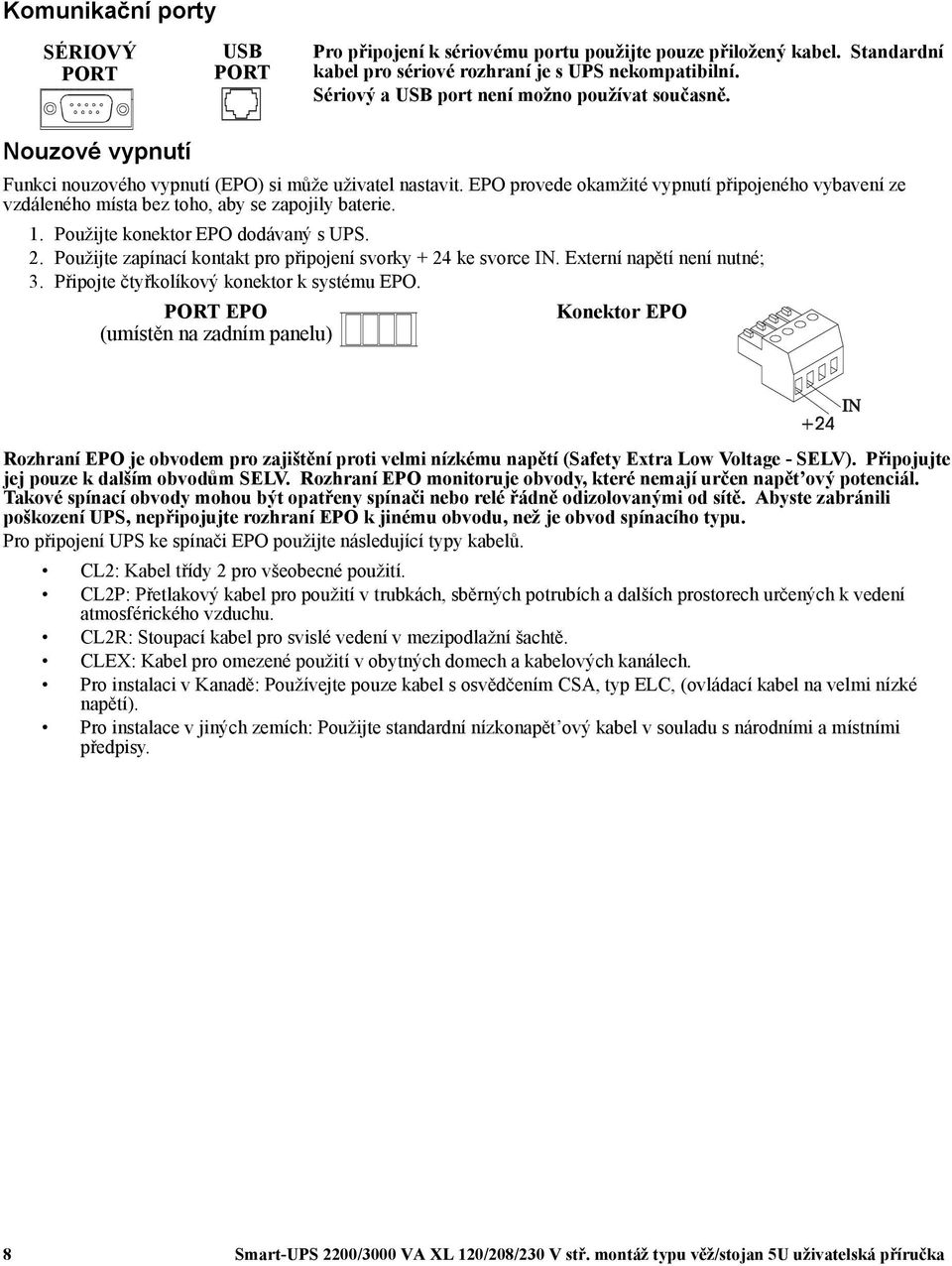

8 Komunikační porty SÉRIOVÝ PORT USB PORT Pro připojení k sériovému portu použijte pouze přiložený kabel. Standardní kabel pro sériové rozhraní je s UPS nekompatibilní. Sériový a USB port není možno používat současně. Nouzové vypnutí Funkci nouzového vypnutí (EPO) si může uživatel nastavit. EPO provede okamžité vypnutí připojeného vybavení ze vzdáleného místa bez toho, aby se zapojily baterie. 1. Použijte konektor EPO dodávaný s UPS. 2. Použijte zapínací kontakt pro připojení svorky + 24 ke svorce IN. Externí napětí není nutné; 3. Připojte čtyřkolíkový konektor k systému EPO. PORT EPO (umístěn na zadním panelu) Konektor EPO Rozhraní EPO je obvodem pro zajištění proti velmi nízkému napětí (Safety Extra Low Voltage - SELV). Připojujte jej pouze k dalším obvodům SELV. Rozhraní EPO monitoruje obvody, které nemají určen napět ový potenciál. Takové spínací obvody mohou být opatřeny spínači nebo relé řádně odizolovanými od sítě. Abyste zabránili poškození UPS, nepřipojujte rozhraní EPO k jinému obvodu, než je obvod spínacího typu. Pro připojení UPS ke spínači EPO použijte následující typy kabelů. CL2: Kabel třídy 2 pro všeobecné použití. CL2P: Přetlakový kabel pro použití v trubkách, sběrných potrubích a dalších prostorech určených k vedení atmosférického vzduchu. CL2R: Stoupací kabel pro svislé vedení v mezipodlažní šachtě. CLEX: Kabel pro omezené použití v obytných domech a kabelových kanálech. Pro instalaci v Kanadě: Používejte pouze kabel s osvědčením CSA, typ ELC, (ovládací kabel na velmi nízké napětí). Pro instalace v jiných zemích: Použijte standardní nízkonapět ový kabel v souladu s národními a místními předpisy. 8 Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka

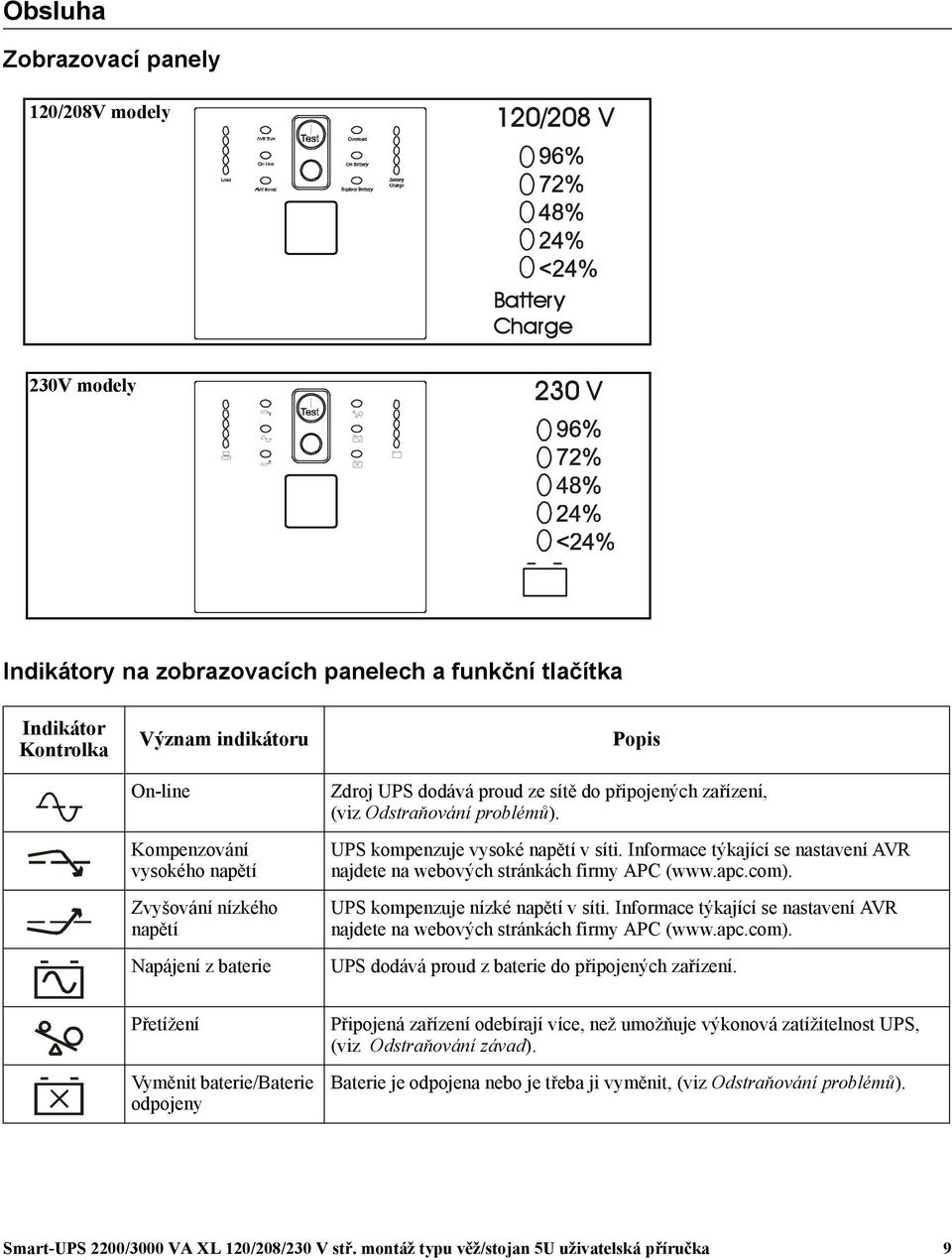

9 Obsluha Zobrazovací panely 120/208V modely 120/208 V Battery Charge 230V modely 230 V Indikátory na zobrazovacích panelech a funkční tlačítka Indikátor Kontrolka Význam indikátoru On-line Kompenzování vysokého napětí Zvyšování nízkého napětí Napájení z baterie Popis Zdroj UPS dodává proud ze sítě do připojených zařízení, (viz Odstraňování problémů). UPS kompenzuje vysoké napětí v síti. Informace týkající se nastavení AVR najdete na webových stránkách firmy APC ( UPS kompenzuje nízké napětí v síti. Informace týkající se nastavení AVR najdete na webových stránkách firmy APC ( UPS dodává proud z baterie do připojených zařízení. Přetížení Vyměnit baterie/baterie odpojeny Připojená zařízení odebírají více, než umožňuje výkonová zatížitelnost UPS, (viz Odstraňování závad). Baterie je odpojena nebo je třeba ji vyměnit, (viz Odstraňování problémů). Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka 9

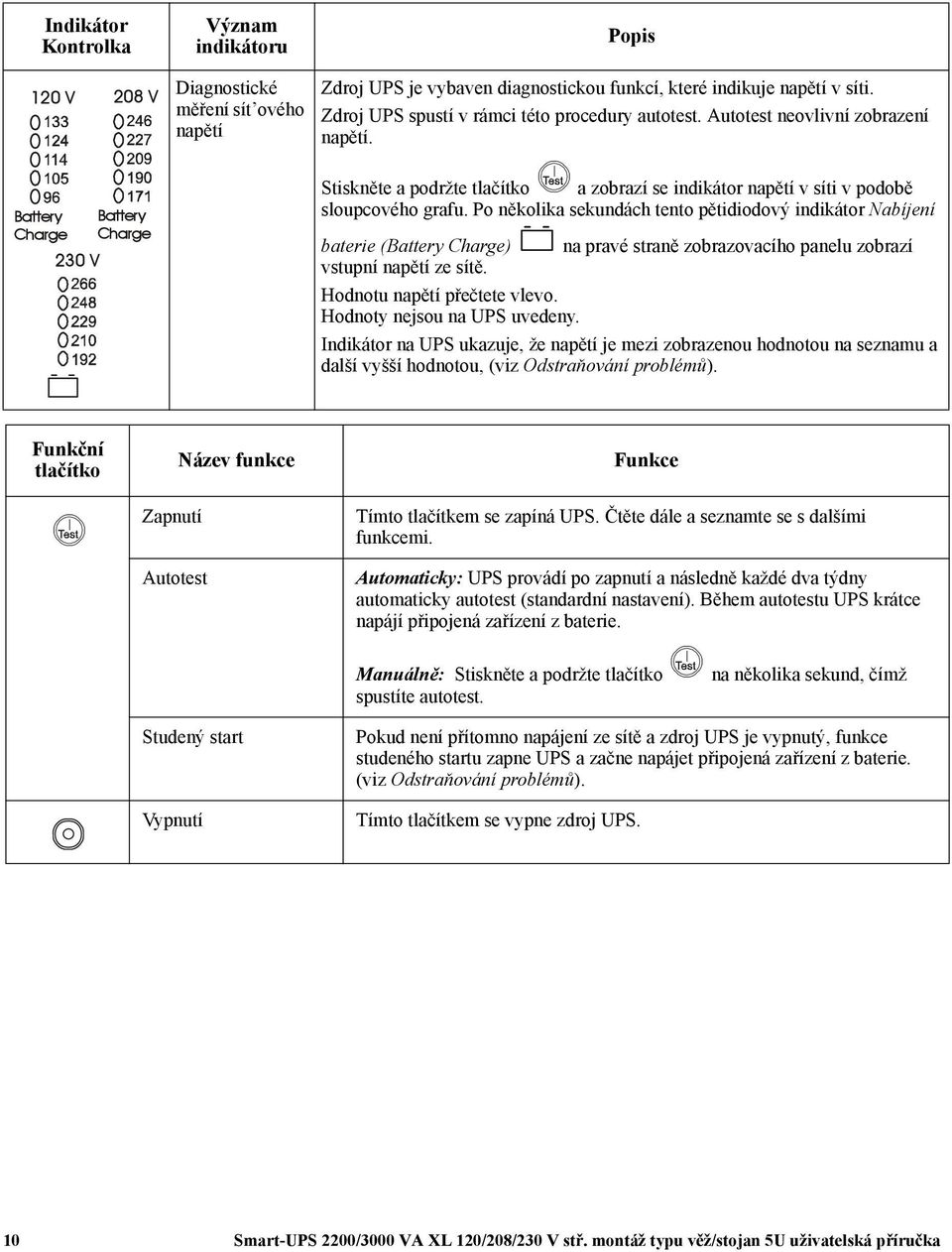

10 Indikátor Kontrolka Význam indikátoru Popis 120 V 208 V Diagnostické měření sít ového napětí Zdroj UPS je vybaven diagnostickou funkcí, které indikuje napětí v síti. Zdroj UPS spustí v rámci této procedury autotest. Autotest neovlivní zobrazení napětí. Battery Charge 230 V Battery Charge Stiskněte a podržte tlačítko a zobrazí se indikátor napětí v síti v podobě sloupcového grafu. Po několika sekundách tento pětidiodový indikátor Nabíjení baterie (Battery Charge) na pravé straně zobrazovacího panelu zobrazí vstupní napětí ze sítě. Hodnotu napětí přečtete vlevo. Hodnoty nejsou na UPS uvedeny. Indikátor na UPS ukazuje, že napětí je mezi zobrazenou hodnotou na seznamu a další vyšší hodnotou, (viz Odstraňování problémů). Funkční tlačítko Název funkce Funkce Zapnutí Autotest Tímto tlačítkem se zapíná UPS. Čtěte dále a seznamte se s dalšími funkcemi. Automaticky: UPS provádí po zapnutí a následně každé dva týdny automaticky autotest (standardní nastavení). Během autotestu UPS krátce napájí připojená zařízení z baterie. Manuálně: Stiskněte a podržte tlačítko spustíte autotest. na několika sekund, čímž Studený start Vypnutí Pokud není přítomno napájení ze sítě a zdroj UPS je vypnutý, funkce studeného startu zapne UPS a začne napájet připojená zařízení z baterie. (viz Odstraňování problémů). Tímto tlačítkem se vypne zdroj UPS. 10 Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka

11 Konfigurace Nastavení UPS Nastavení se provádějí prostřednictvím softwaru PowerChute nebo pomocí karet SmartSlot, které se dodávají na přání. Funkce Výchozí nastavení Volby uživatele Popis Automaticky Autotest Při spuštění a potom každých 14 dnů (336 hodin) Při spuštění a každých 7 dnů (168 hodin) potom Při spuštění a potom každých 14 dnů (336 hodin) Pouze při spuštění Bez autotestu Nastavte interval, po kterém zdroj UPS provede autotest. UPS ID UPS_IDEN Až osm znaků (alfanumerických) Jedinečná identifikace zdroje UPS, (tj. název serveru nebo lokality) pro účely správy sítě. Datum, kdy byla naposledy baterie vyměněna Datum výroby mm/dd/rr Po výměně bateriového modulu toto datum znovu nastavte. Minimální kapacita před návratem z režimu zastavení provozu 0 procent 0% 15% 30% 45% 60% 75% 90% Specifikujte úroveň v %, na kterou musí být baterie dobita (po odpojení z důvodu vybití baterie), než se opět začnou napájet připojená zařízení. Napět ová citlivost UPS zjišt uje a reaguje na poruchy napětí ve vedení přepnutím na napájení z baterií, aby se ochránila připojená zařízení. Vysoká citlivost Jasně svítící: vysoká citlivost Slabě svítící: střední citlivost Nesvítící: nízká citlivost Upravte stisknutím spínače NAPĚŤOVÁ CITLIVOST (VOLTAGE SENSITIVIY) (zadní panel). Použijte zahrocený předmět (jako je pero). Poznámka: V případě nízké kvality napájení může UPS často přepínat na napájení z baterií. Pokud mohou připojená zařízení za takovýchto podmínek normálně pracovat, snižte nastavení citlivosti, abyste šetřili kapacitu baterie a životnost. Zpoždění výstražných signálů, ovládání Aktivovat Aktivovat Ztlumit Deaktivovat Ztlumení trvale znějících výstražných signálů nebo vypnutí všech zvukových výstražných signálů. Zpoždění ukončení provozu 90 sekund 0 s 90 s 180 s 270 s 360 s 450 s 540 s 630 s Nastavte interval mezi dobou, kdy UPS dostane příkaz k vypnutí a skutečným vypnutím. Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka 11

12 Funkce Výchozí nastavení Volby uživatele Popis Slabá baterie, Varování Softwarové rozhraní PowerChute zajišt uje automatické vypnutí v okamžiku, kdy zbývají do konce provozu z baterií dvě minuty. 2 minuty Kontrolka je umístěna na zadním panelu Jasně svítící: Varování ohledně slabých baterií na cca 2 minuty Slabě svítící: varování ohledně slabých baterií na cca 5 minut Nesvítící: Varování ohledně slabých baterií na cca 8 minut Varovné pípání ohledně slabých baterií je nepřerušované tehdy, když do konce provozu zůstávají dvě minuty. Pro změnu výchozího nastavení intervalu použijte zahrocený předmět, jako je pero, a stiskněte spínač NAPĚŤOVÁ CITLIVOST (VOLTAGE SENSITIVIY) (zadní panel), a současně stiskněte tlačítko, (přední displej). Změňte nastavení intervalu varování ohledně slabých baterií na dobu, kterou operační systém nebo systémový software potřebuje pro bezpečné vypnutí. Synchronizované zapnutí, zpoždění 0 sekund 0 s 60 s 120 s 180 s 240 s 300 s 360 s 420 s Specifikujte dobu, jakou bude UPS čekat po obnovení energie v síti do okamžiku spuštění (aby se zabránilo přetížení vedlejšího obvodu). Vysoká hodnota pro přepnutí 208 V modely: 225 V stř. 120V modely: 127 V stř. 225 V stř. 229 V stř. 127 V stř. 130 V stř. 233 V stř. 237 V stř. 133 V stř. 136 V stř. Abyste zabránili zbytečnému používání baterií, je-li napětí v síti trvale vysoké, nastavte vyšší hodnotu pro přepnutí, pokud jsou to připojená zařízení schopná akceptovat. 230V modely: 253 V stř. 253 V stř. 257 V stř. 261 V stř. 265 V stř. Nízká hodnota pro přepnutí 120V modely: 106 V stř. 208V modely: 182 V stř. 97 V stř. 100 V stř. 182 V stř. 178 V stř. 103 V stř. 106 V stř. 174 V stř. 170 V stř. Abyste zabránili zbytečnému používání baterií, je-li napětí v síti trvale nízké, nastavte nižší hodnotu pro přepnutí, pokud jsou to připojená zařízení schopná akceptovat. 230V modely: 208 V stř. 196 V stř. 200 V stř. 204 V stř. 208 V stř. Výstupní napětí 230 V modely 230 V stř. 220 V stř. 230 V stř. 240 V stř. Nastavení výstupního napětí UPS. 12 Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka

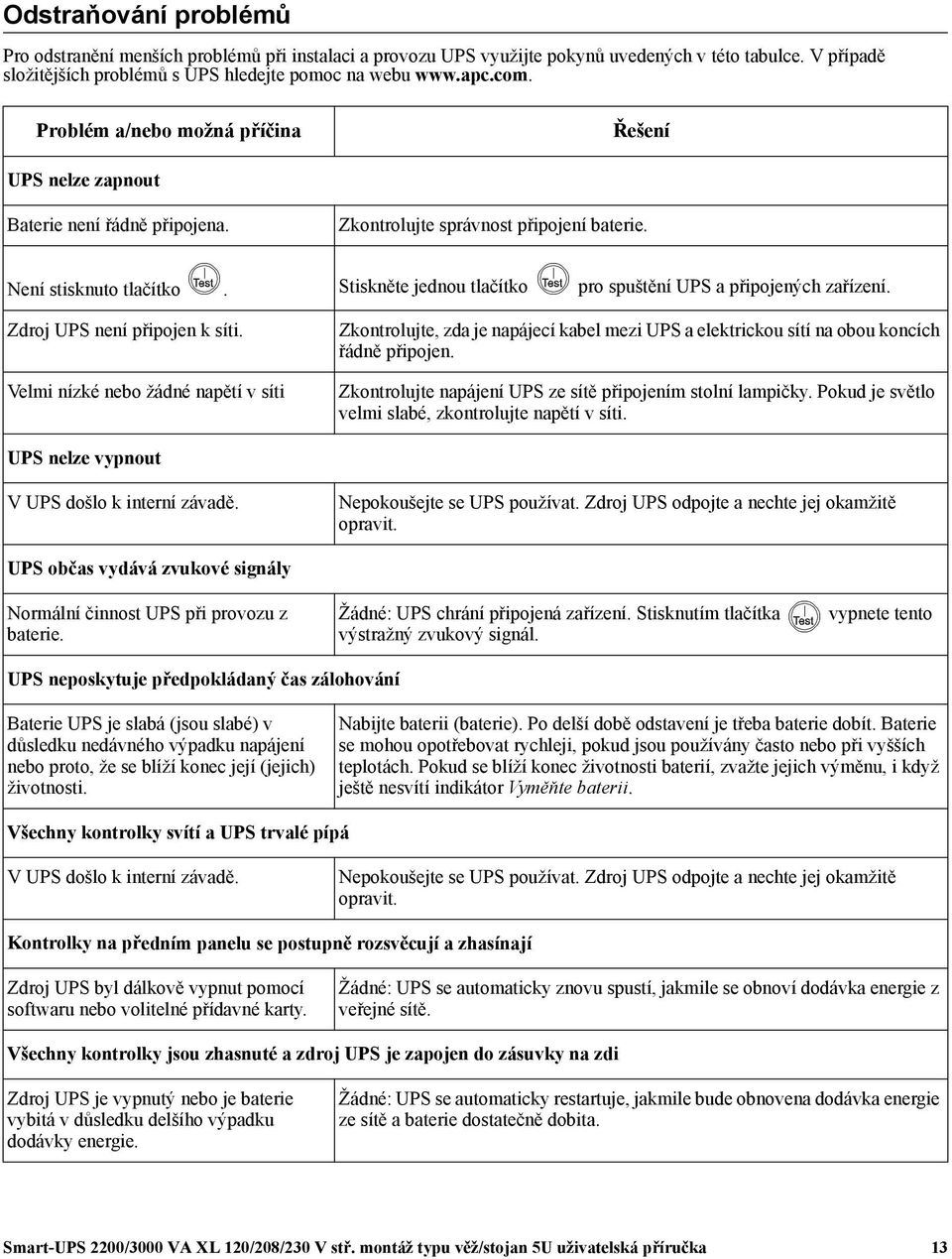

13 Odstraňování problémů Pro odstranění menších problémů při instalaci a provozu UPS využijte pokynů uvedených v této tabulce. V případě složitějších problémů s UPS hledejte pomoc na webu Problém a/nebo možná příčina Řešení UPS nelze zapnout Baterie není řádně připojena. Zkontrolujte správnost připojení baterie. Není stisknuto tlačítko. Stiskněte jednou tlačítko pro spuštění UPS a připojených zařízení. Zdroj UPS není připojen k síti. Velmi nízké nebo žádné napětí v síti Zkontrolujte, zda je napájecí kabel mezi UPS a elektrickou sítí na obou koncích řádně připojen. Zkontrolujte napájení UPS ze sítě připojením stolní lampičky. Pokud je světlo velmi slabé, zkontrolujte napětí v síti. UPS nelze vypnout V UPS došlo k interní závadě. Nepokoušejte se UPS používat. Zdroj UPS odpojte a nechte jej okamžitě opravit. UPS občas vydává zvukové signály Normální činnost UPS při provozu z baterie. Žádné: UPS chrání připojená zařízení. Stisknutím tlačítka výstražný zvukový signál. vypnete tento UPS neposkytuje předpokládaný čas zálohování Baterie UPS je slabá (jsou slabé) v důsledku nedávného výpadku napájení nebo proto, že se blíží konec její (jejich) životnosti. Nabijte baterii (baterie). Po delší době odstavení je třeba baterie dobít. Baterie se mohou opotřebovat rychleji, pokud jsou používány často nebo při vyšších teplotách. Pokud se blíží konec životnosti baterií, zvažte jejich výměnu, i když ještě nesvítí indikátor Vyměňte baterii. Všechny kontrolky svítí a UPS trvalé pípá V UPS došlo k interní závadě. Nepokoušejte se UPS používat. Zdroj UPS odpojte a nechte jej okamžitě opravit. Kontrolky na předním panelu se postupně rozsvěcují a zhasínají Zdroj UPS byl dálkově vypnut pomocí softwaru nebo volitelné přídavné karty. Žádné: UPS se automaticky znovu spustí, jakmile se obnoví dodávka energie z veřejné sítě. Všechny kontrolky jsou zhasnuté a zdroj UPS je zapojen do zásuvky na zdi Zdroj UPS je vypnutý nebo je baterie vybitá v důsledku delšího výpadku dodávky energie. Žádné: UPS se automaticky restartuje, jakmile bude obnovena dodávka energie ze sítě a baterie dostatečně dobita. Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka 13

14 Problém a/nebo možná příčina Řešení Kontrolka přetížení svítí a UPS vydává trvalý výstražný tón Zdroj UPS je přetížený. Připojená zařízení překračují specifikované maximální zatížení definované v části Specifications (Technické údaje) na webových stránkách firmy APC ( Výstražná signalizace trvá tak dlouho, dokud neodstraníte přetížení. Odpojte zařízení, které není nezbytně nutné, od UPS, aby stav přetížení ustal. UPS nadále dodává energii, pokud je připojen k síti a nedojde k vypnutí jističe; UPS nebude dodávat energii z baterií v případě přerušení dodávky energie z elektrické sítě. Je rozsvícená kontrolka výměny baterií/odpojení baterií Bliká kontrolka Vyměňte baterii/baterie odpojena a každé dvě sekundy se ozývá krátké pípnutí, signalizující odpojenou baterii. Slabá baterie Zkontrolujte, zda jsou konektory baterie řádně zapojeny. Nechte baterii 24 hodin dobíjet a proveďte autotest. Pokud se dobitím baterie problém neodstraní, vyměňte ji. Neúspěšný autotest baterie: Kontrolka Vyměňte baterii/baterie odpojena svítí a UPS vydává krátká pípnutí po dobu jedné minuty. UPS opakuje výstražný signál každých pět hodin. Dobíjejte baterii po dobu alespoň 24 hodin. Proveďte autotest pro potvrzení stavu ohledně výměny baterie. Jestliže je autotest baterie úspěšný, výstražná signalizace ustane. Pokud baterie opět selže, je třeba ji vyměnit. Připojené zařízení není dotčeno. Rozsvícená kontrolka na zadním panelu informující o závadě místního zapojení (pouze 120V model) Zdroj UPS je zapojen do nesprávně zapojené sít ové zásuvky. Mezi zjišt ované závady zapojení patří chybějící uzemnění, prohození nulového a živého vodiče a přetížení nulového obvodu. Za účelem opravy elektrické instalace v budově se obrat te na kvalifikovaného elektrikáře. Došlo k vypnutí vstupního jističe Připojená zařízení překračují specifikované maximální zatížení definované v části Specifications (Technické údaje) na webových stránkách firmy APC ( Odpojte od UPS všechna zařízení, která nejsou nezbytná. Zapněte jistič. Svítí kontrolka nízkého napětí (AVR Boost) nebo vysokého napětí (AVR Trim) Systém se vyrovnává s vysokým nebo nízkým napětím v síti. Nechte kvalifikovaného pracovníka servisu, aby zkontroloval vaše zařízení. Pokud problémy přetrvávají, požádejte o pomoc elektrický podnik. 14 Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka

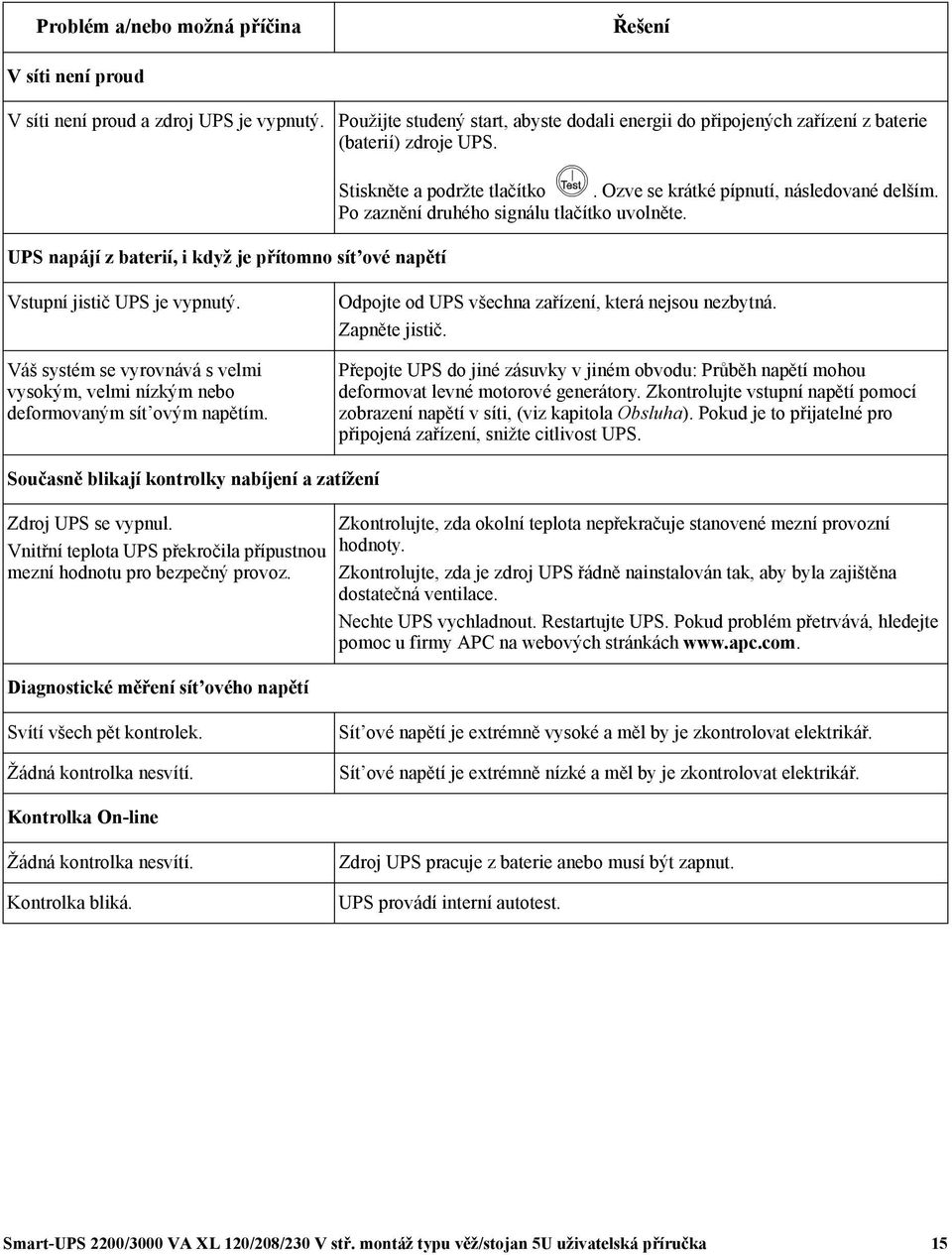

15 Problém a/nebo možná příčina Řešení V síti není proud V síti není proud a zdroj UPS je vypnutý. Použijte studený start, abyste dodali energii do připojených zařízení z baterie (baterií) zdroje UPS. UPS napájí z baterií, i když je přítomno sít ové napětí Stiskněte a podržte tlačítko. Ozve se krátké pípnutí, následované delším. Po zaznění druhého signálu tlačítko uvolněte. Vstupní jistič UPS je vypnutý. Váš systém se vyrovnává s velmi vysokým, velmi nízkým nebo deformovaným sít ovým napětím. Odpojte od UPS všechna zařízení, která nejsou nezbytná. Zapněte jistič. Přepojte UPS do jiné zásuvky v jiném obvodu: Průběh napětí mohou deformovat levné motorové generátory. Zkontrolujte vstupní napětí pomocí zobrazení napětí v síti, (viz kapitola Obsluha). Pokud je to přijatelné pro připojená zařízení, snižte citlivost UPS. Současně blikají kontrolky nabíjení a zatížení Zdroj UPS se vypnul. Vnitřní teplota UPS překročila přípustnou mezní hodnotu pro bezpečný provoz. Diagnostické měření sít ového napětí Zkontrolujte, zda okolní teplota nepřekračuje stanovené mezní provozní hodnoty. Zkontrolujte, zda je zdroj UPS řádně nainstalován tak, aby byla zajištěna dostatečná ventilace. Nechte UPS vychladnout. Restartujte UPS. Pokud problém přetrvává, hledejte pomoc u firmy APC na webových stránkách Svítí všech pět kontrolek. Žádná kontrolka nesvítí. Sít ové napětí je extrémně vysoké a měl by je zkontrolovat elektrikář. Sít ové napětí je extrémně nízké a měl by je zkontrolovat elektrikář. Kontrolka On-line Žádná kontrolka nesvítí. Kontrolka bliká. Zdroj UPS pracuje z baterie anebo musí být zapnut. UPS provádí interní autotest. Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka 15

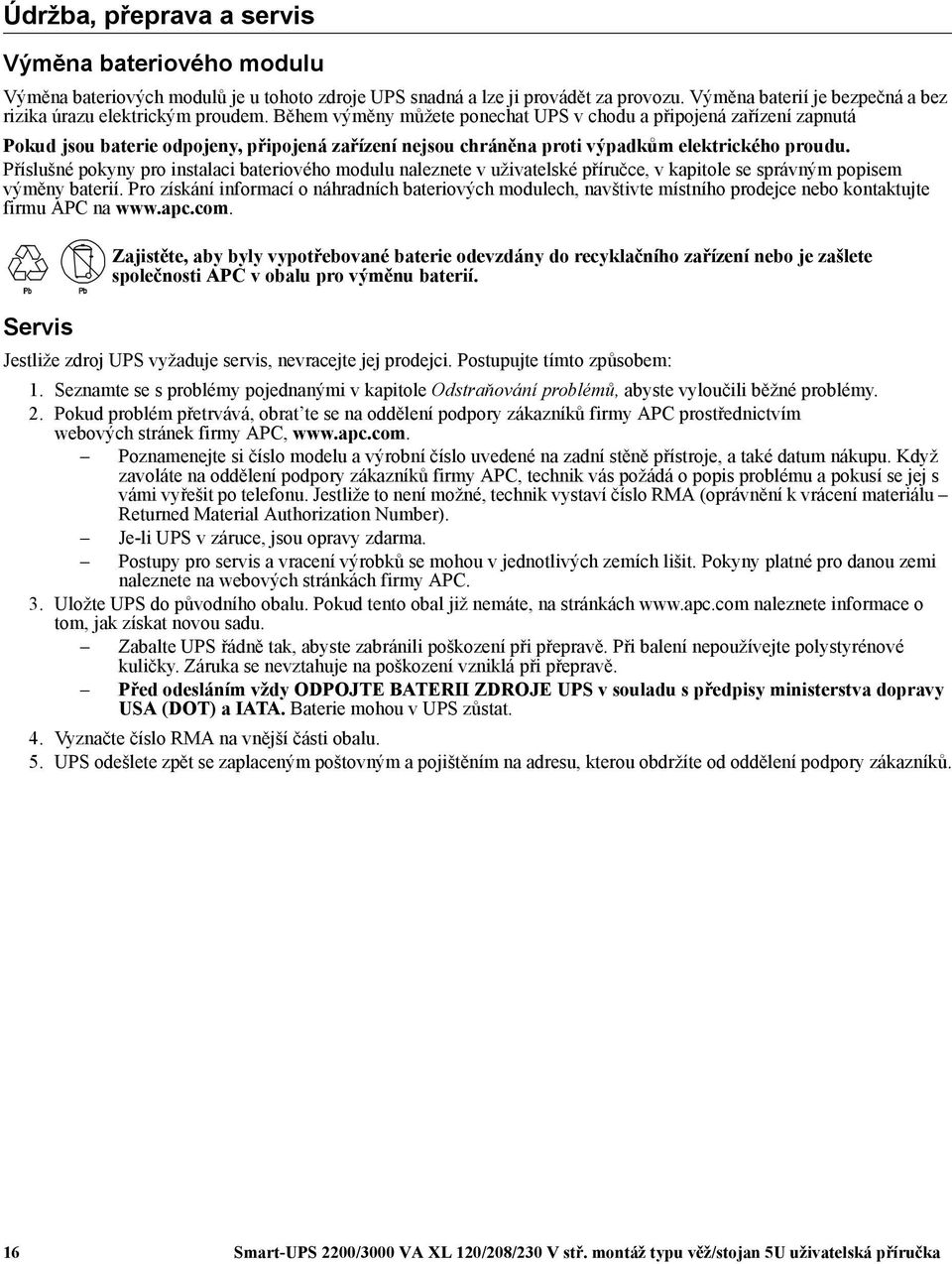

16 Údržba, přeprava a servis Výměna bateriového modulu Výměna bateriových modulů je u tohoto zdroje UPS snadná a lze ji provádět za provozu. Výměna baterií je bezpečná a bez rizika úrazu elektrickým proudem. Během výměny můžete ponechat UPS v chodu a připojená zařízení zapnutá Pokud jsou baterie odpojeny, připojená zařízení nejsou chráněna proti výpadkům elektrického proudu. Příslušné pokyny pro instalaci bateriového modulu naleznete v uživatelské příručce, v kapitole se správným popisem výměny baterií. Pro získání informací o náhradních bateriových modulech, navštivte místního prodejce nebo kontaktujte firmu APC na Servis Zajistěte, aby byly vypotřebované baterie odevzdány do recyklačního zařízení nebo je zašlete společnosti APC v obalu pro výměnu baterií. Jestliže zdroj UPS vyžaduje servis, nevracejte jej prodejci. Postupujte tímto způsobem: 1. Seznamte se s problémy pojednanými v kapitole Odstraňování problémů, abyste vyloučili běžné problémy. 2. Pokud problém přetrvává, obrat te se na oddělení podpory zákazníků firmy APC prostřednictvím webových stránek firmy APC, Poznamenejte si číslo modelu a výrobní číslo uvedené na zadní stěně přístroje, a také datum nákupu. Když zavoláte na oddělení podpory zákazníků firmy APC, technik vás požádá o popis problému a pokusí se jej s vámi vyřešit po telefonu. Jestliže to není možné, technik vystaví číslo RMA (oprávnění k vrácení materiálu Returned Material Authorization Number). Je-li UPS v záruce, jsou opravy zdarma. Postupy pro servis a vracení výrobků se mohou v jednotlivých zemích lišit. Pokyny platné pro danou zemi naleznete na webových stránkách firmy APC. 3. Uložte UPS do původního obalu. Pokud tento obal již nemáte, na stránkách naleznete informace o tom, jak získat novou sadu. Zabalte UPS řádně tak, abyste zabránili poškození při přepravě. Při balení nepoužívejte polystyrénové kuličky. Záruka se nevztahuje na poškození vzniklá při přepravě. Před odesláním vždy ODPOJTE BATERII ZDROJE UPS v souladu s předpisy ministerstva dopravy USA (DOT) a IATA. Baterie mohou v UPS zůstat. 4. Vyznačte číslo RMA na vnější části obalu. 5. UPS odešlete zpět se zaplaceným poštovným a pojištěním na adresu, kterou obdržíte od oddělení podpory zákazníků. 16 Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka

17 Dvouletá záruka Omezená záruka poskytovaná firmou American Power Conversion (APC ) v tomto prohlášení o omezené tovární záruce se vztahuje jen na výrobky, které si koupíte pro své komerční nebo průmyslové použití v průběhu vaší běžné podnikatelské činnosti. Podmínky záruky Firma American Power Conversion (APC) poskytuje záruku na období dvou let od data zakoupení výrobku proti vadám materiálu a zpracování. Povinnosti společnosti APC podle této záruky jsou omezeny na opravu nebo výměnu vadných výrobků podle vlastního uvážení. Tato záruka se nevztahuje na zařízení, které bylo poškozeno nehodou, nedbalostí, neodborným zacházením nebo v důsledku jakékoliv změny nebo úpravy. Oprava nebo výměna vadného výrobku nebo jeho dílu neprodlužuje původní záruční dobu. Jakékoli díly poskytnuté podle této záruky mohou být nové nebo renovované továrnou. Nepřenosná záruka Záruka se týká jen původního kupujícího, který musí výrobek řádně zaregistrovat. Výrobek lze zaregistrovat na webových stránkách firmy APC ( Výjimky Firma APC nebude podle této záruky odpovědná, pokud zkoušení a zkoumání odhalí, že údajná vada neexistuje nebo byla způsobena nesprávným použitím, nedbalostí, nesprávnou instalací nebo zkoušením ze strany koncového uživatele nebo jakékoli třetí osoby. Navíc nebude firma APC podle této záruky odpovědná za neoprávněné pokusy o opravu nebo pozměnění chybného či nedostatečného elektrického napětí nebo zapojení, nevhodné provozní podmínky na místě, korozívní ovzduší, opravu, instalaci a spuštění pracovníky neurčenými firmou APC, změnu místa nebo provozního použití, vystavení prvkům, zásahy vyšší moci, požár, krádež nebo instalaci v rozporu s doporučeními firmy APC nebo specifikacemi nebo v jakémkoli případě, dojde-li k pozměnění, znečitelnění nebo odstranění výrobního čísla APC nebo pokud jede o jinou příčinu překračující rozsah zamýšleného použití. NEEXISTUJÍ ŽÁDNÉ ZÁRUKY, VÝSLOVNÉ NEBO MLČKY PŘEDPOKLÁDANÉ, V DŮSLEDKU ÚČINNOSTI ZÁKONA NEBO JINAK, NA VÝROBKY PRODANÉ, OPRAVENÉ NEBO POSKYTNUTÉ PODLE TÉTO DOHODY NEBO V SOUVISLOSTI S TOUTO DOHODOU. FIRMA APC ODMÍTÁ VEŠKERÉ MLČKY PŘEDPOKLÁDANÉ ZÁRUKY OBCHODOVATELNOSTI, USPOKOJENÍ A VHODNOSTI PRO KONKRÉTNÍ ÚČEL. VÝSLOVNÉ ZÁRUKY FIRMY APC NEBUDOU PRODLOUŽENY, ZKRÁCENY ANI OVLIVNĚNY A NEVZNIKNE ŽÁDNÁ POVINNOST ANI ODPOVĚDNOST NA ZÁKLADĚ POSKYTNUTÍ TECHNICKÝCH NEBO JINÝCH DOPORUČENÍ NEBO SLUŽEB V SOUVISLOSTI S VÝROBKY. VÝŠE UVEDENÉ ZÁRUKY A NÁPRAVNÁ OPATŘENÍ JSOU VÝLUČNÉ A NAHRAZUJÍ VEŠKERÉ JINÉ ZÁRUKY A NÁPRAVNÁ OPATŘENÍ. VÝŠE UVEDENÉ ZÁRUKY PŘEDSTAVUJÍ JEDINOU ODPOVĚDNOST FIRMY APC A VÝHRADNÍ NÁPRAVNÉ OPATŘENÍ KUPUJÍCÍHO ZA JAKÉKOLI PORUŠENÍ TAKOVÝCH ZÁRUK. ZÁRUKY FIRMY APC SE TÝKAJÍ POUZE KUPUJÍCÍHO A NETÝKAJÍ SE ŽÁDNÝCH TŘETÍCH STRAN. FIRMA APC, JEJÍ PŘEDSTAVITELÉ, ŘEDITELÉ, POBOČKY ANI ZAMĚSTNANCI V ŽÁDNÉM PŘÍPADĚ NEODPOVÍDAJÍ ZA ŽÁDNÉ NEPŘÍMÉ, ZVLÁŠTNÍ A NÁSLEDNÉ ŠKODY NEBO ŠKODY S REPRESIVNÍ FUNKCÍ VZNIKLÉ PŘI POUŽÍVÁNÍ, SERVISU NEBO INSTALACI VÝROBKŮ, AŤ UŽ TAKOVÉ ŠKODY VZNIKNOU ZE SMLUVNÍCH NEBO CIVILNÍCH DELIKTŮ, BEZ OHLEDU NA VINU, NEDBALOST NEBO STRIKTNÍ ODPOVĚDNOST NEBO NA TO, ZDA BYLA FIRMA ADC PŘEDEM UPOZORNĚNA NA MOŽNOST TAKOVÝCH ŠKOD. FIRMA APC NEODPOVÍDÁ ZEJMÉNA ZA JAKÉKOLI NÁKLADY, NAPŘÍKLAD UŠLÉ ZISKY NEBO PŘÍJMY, ZTRÁTU ZAŘÍZENÍ, ZTRÁTU SOFTWARU, ZTRÁTU DAT, NÁKLADY ZA NÁHRADY, NÁROKY TŘETÍCH STRAN ATD. ÁDNÝ PRODEJCE, ZAMĚSTNANEC ANI ZÁSTUPCE FIRMY APC NENÍ OPRÁVNĚN DOPLŇOVAT NEBO MĚNIT PODMÍNKY TÉTO ZÁRUKY. PODMÍNKY ZÁRUKY LZE POZMĚNIT, POKUD VŮBEC, POUZE PÍSEMNĚ, S PODPISEM PŘEDSTAVITELE APC A PRÁVNÍHO ODDĚLENÍ. Reklamace ze záruky Zákazníci, kteří mají problémy s reklamacemi ze záruky, se mohou připojit k síti podpory zákazníků firmy APC prostřednictvím podpůrné stránky webu firmy APC ( Zvolte vaši zemi z rozbalovací nabídky zemí. Aktivujte kartu podpory (Support) klepnutím na odkaz v horní části webové stránky, abyste získali kontaktní informace ohledně podpory zákazníků ve vaší oblasti. Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka 17

18 Zákony a předpisy Osvědčení normalizační instituce a varování před vysokofrekvenčním rušením Prohlášení o plnění pravidel FCC Toto zařízení bylo testováno a bylo zjištěno, že splňuje limity pro digitální zařízení třídy A podle části 15 pravidel FCC. Účelem těchto omezení je zajistit přiměřenou ochranu proti škodlivému rušení při provozování zařízení v komerčním prostředí. Toto zařízení vytváří, využívá a může vyzařovat vysokofrekvenční energii. Pokud není nainstalováno a používáno v souladu s provozní příručkou, může závažným způsobem narušit radiovou komunikaci. Provoz v obytných oblastech by mohl způsobit závažné rušení a v takovém případě musejí uživatelé přijmout na vlastní náklady jakákoliv nezbytná opatření k tomu, aby tomuto rušení zabránili. 120/208V modely LISTED 42C2 E V modely N 394 geprüf te Sich erh eit Celosvětová podpora zákazníků firmy APC Bezplatnou podporu pro zákazníky používající tento nebo jakýkoli jiný výrobek firmy APC získáte jedním z těchto způsobů: Na webových stránkách firmy APC můžete najít dokumenty obsažené v bázi znalostí APC Knowledge Base a předložit své požadavky na zákaznickou podporu. (podnikové ústředí) Informace o podpoře zákazníků rovněž získáte po připojení na lokalizované webové stránky firmy APC pro dané země. Globální podpora vyhledávání v bázi znalostí APC Knowledge Base a využívání systému elektronické podpory. Středisko podpory zákazníků firmy APC můžete kontaktovat i telefonicky nebo elektronickou poštou. Střediska podle jednotlivých zemí: Informace získáte na Informace o získání lokalizované zákaznické podpory můžete obdržet od zástupce firmy APC nebo od distributora, u něhož jste zakoupili výrobek této firmy. Celý obsah podléhá autorským právům společnosti American Power Conversion Corporation (2006). Všechna práva vyhrazena. Reprodukce celku nebo jakékoliv části bez povolení je zakázána. Název a logo APC, Smart-UPS a PowerChute jsou registrované ochranné známky společnosti American Power Conversion Corporation. Veškeré ostatní ochranné známky a názvy výrobků a obchodních společností jsou majetkem příslušných vlastníků a jsou zde použity jen pro informativní účely. 18 Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka

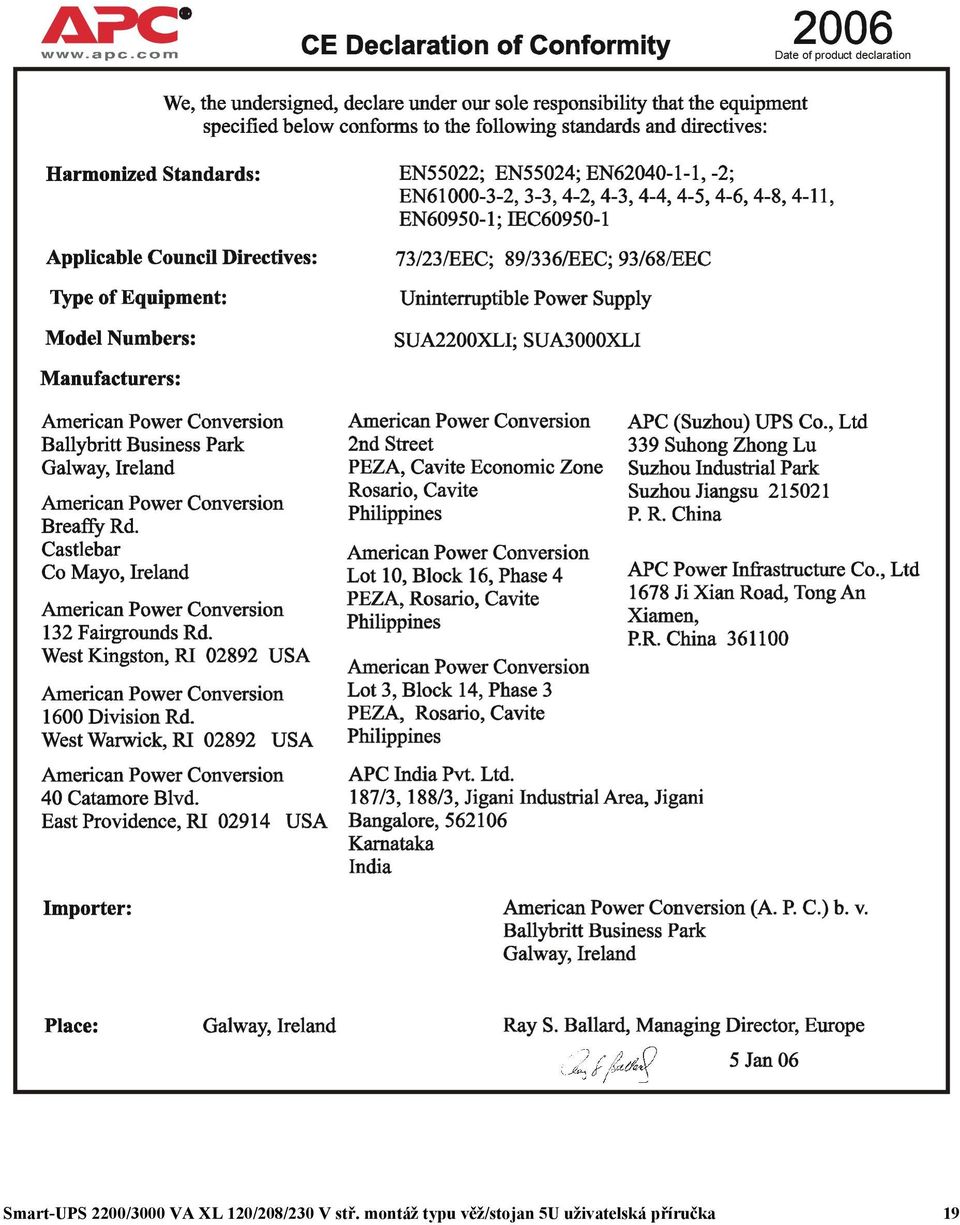

19 Date of product declaration Smart-UPS 2200/3000 VA XL 120/208/230 V stř. montáž typu věž/stojan 5U uživatelská příručka 19
