1 Apollo Bridge Apollo Bridge Architect: Ing. Architect: Miroslav Ing. Maťaščík Miroslav Maťaščík - Alfa 04 a.s., - Alfa Bratislava 04 a.s., Bratislava Design: DOPRAVOPROJEKT Design: Dopravoprojekt a.s., Bratislava a.s., Bratislava Zakládání ve Scia Engineer Ing. Zuzana Hekrdlová, Nemetschek SCIA CZ, s.r.o. Školení Praha Brno 14.3

2 Zakládání ve Scia Engineer Obsah: Podloží Základové patky Základové pasy Plošný základ Soilin výpočet C parametrů Piloty

3

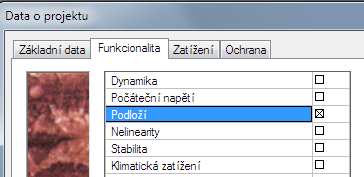

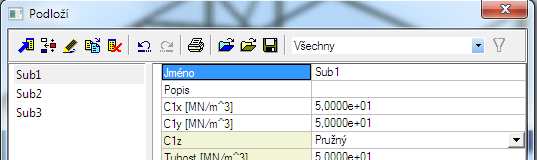

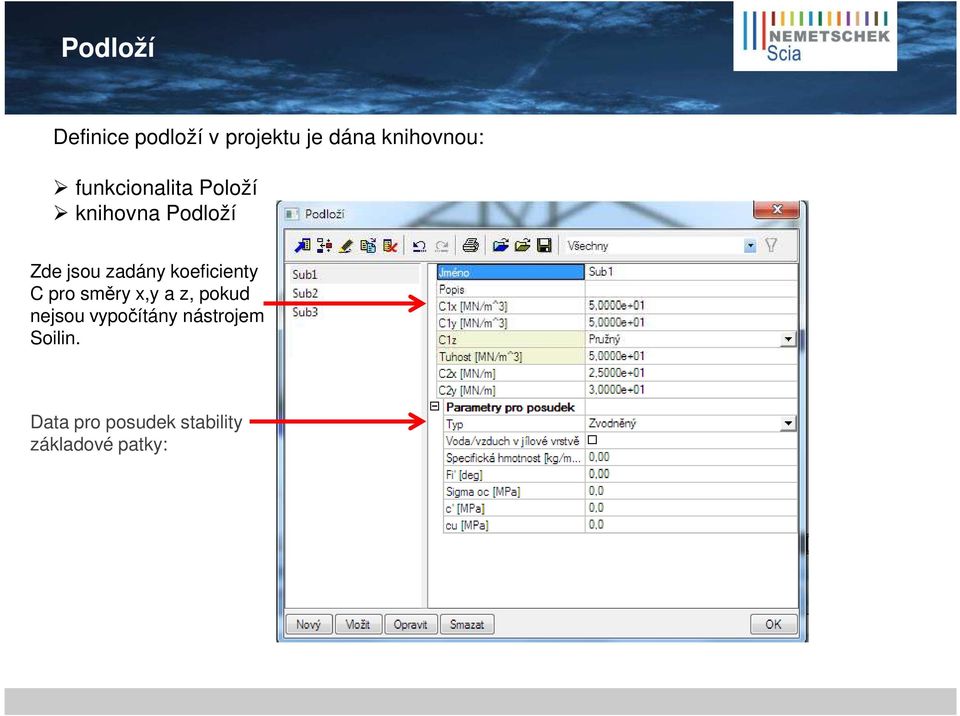

4 Podloží Definice podloží v projektu je dána knihovnou: funkcionalita Položí knihovna Podloží Zde jsou zadány koeficienty C pro směry x,y a z, pokud nejsou vypočítány nástrojem Soilin. Data pro posudek stability základové patky:

5

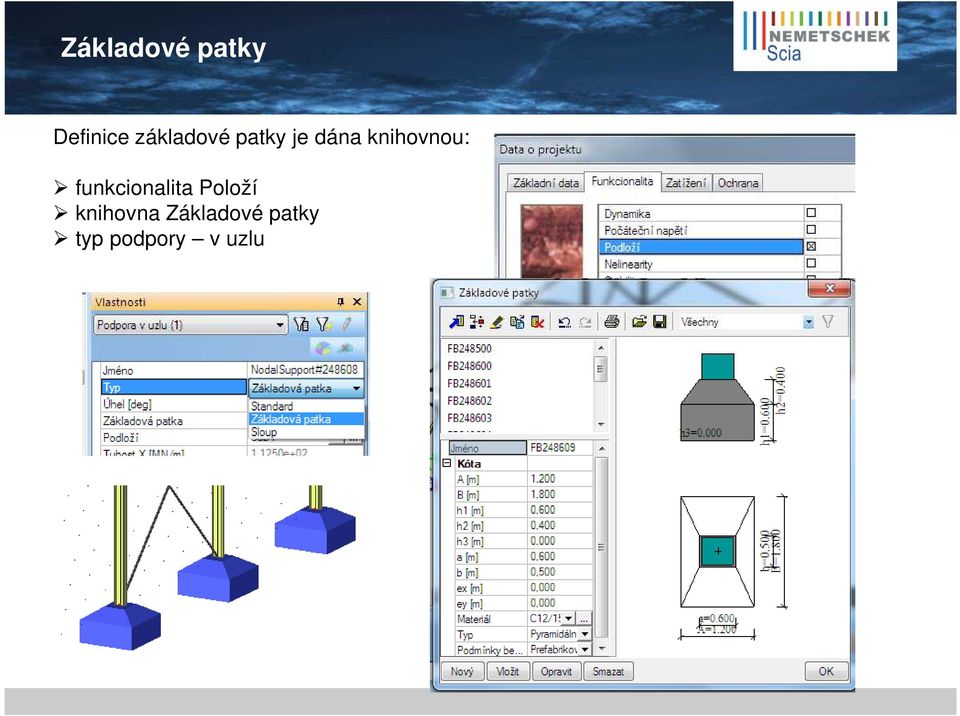

6 Základové patky Definice základové patky je dána knihovnou: funkcionalita Položí knihovna Základové patky typ podpory v uzlu

7 Základové patky Definice základové patky

8 Základové patky podloží a tuhost Definice podloží pod patkou pouze knihovna

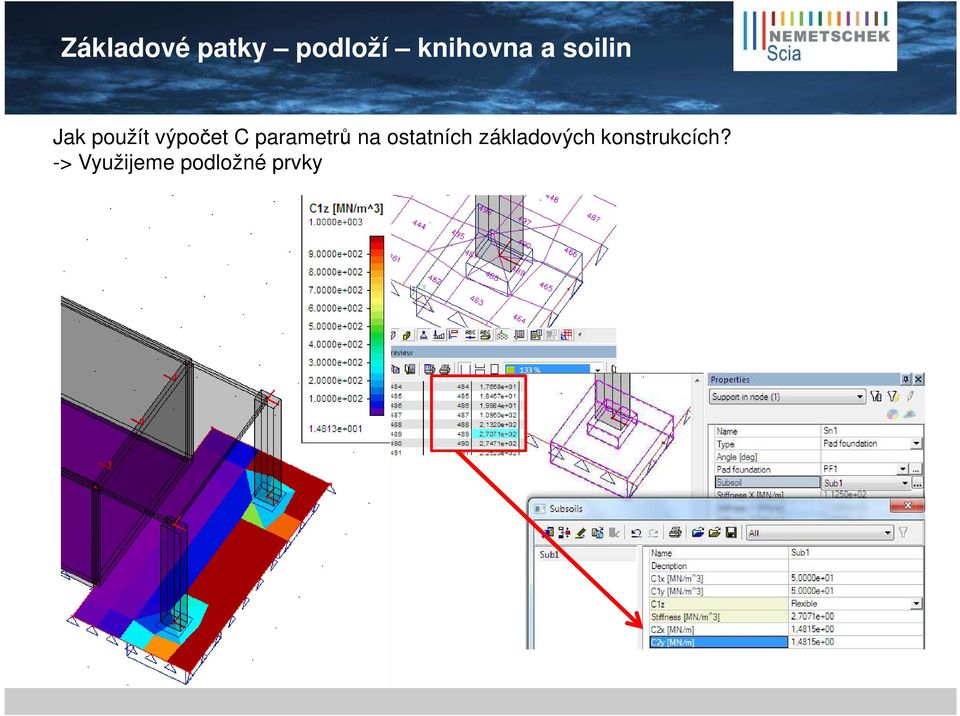

9 Základové patky podloží knihovna a soilin Jak použít výpočet C parametrů na ostatních základových konstrukcích? -> Využijeme podložné prvky

10 Základové patky ocelový spoj

11 Základové patky stabilitní posudek Posudek lze spustit po lineárním výpočtu ze servisu Geotechnika součinitele reakcí limitní excentricita zda zadám únosnost v podloží nebo jí nechám spočítat

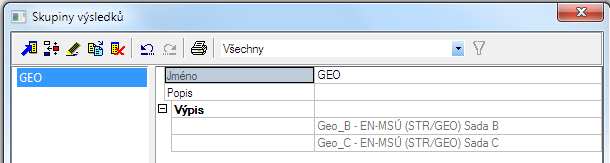

12 Základové patky stabilitní posudek Posudek je proveden pro třídu s kombinacemi mezních stavů únosnosti se součiniteli ze sady B i C (dáno EN Návrhový přístup 1) posudek obsahuje: jednotkový sesuv únosnost excentricitu všechny lze jednoduše zobrazit před detailní náhled, nebo nejhorší výsledky přes stručný

13 Základové patky dokument Do dokumentu lze vložit: geometrie patky podloží posudek

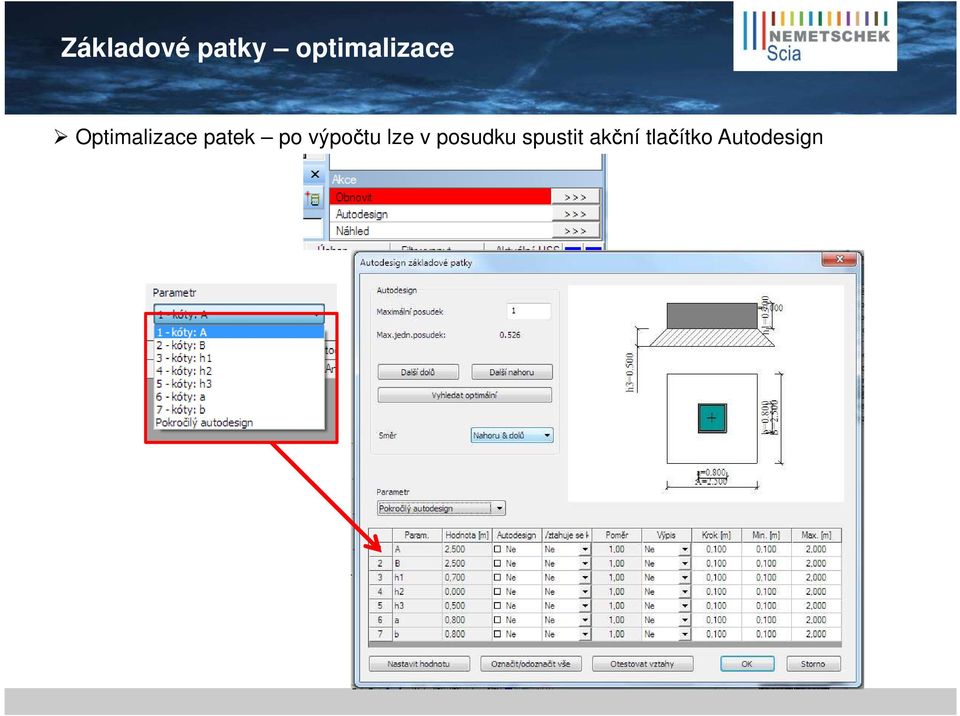

14 Základové patky optimalizace Optimalizace patek po výpočtu lze v posudku spustit akční tlačítko Autodesign

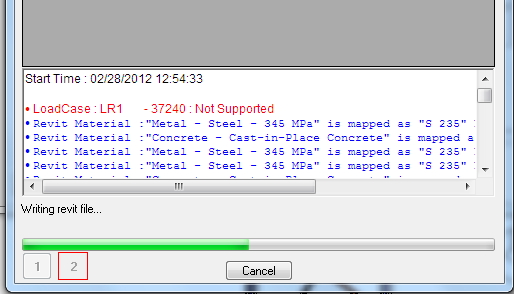

15 Základové patky import z Revitu Základové patky lze importovat z programu Revit Structure

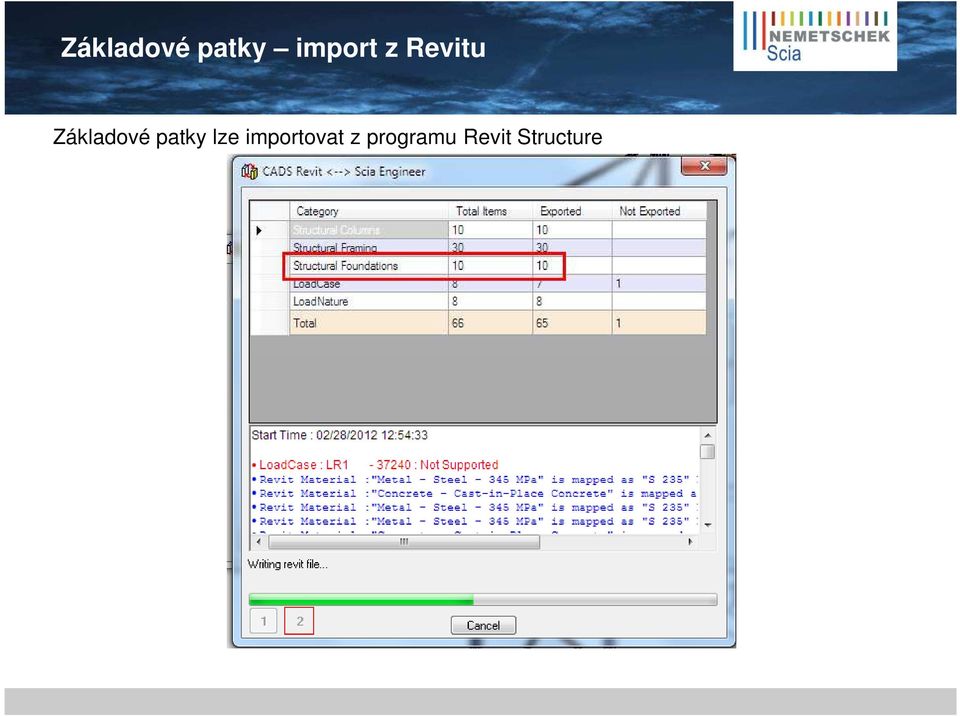

16 Základové patky import z Revitu Základové patky lze importovat z programu Revit Structure

17 Základové patky import z Revitu Základové patky lze importovat z programu Revit Structure

18

19 Plošný základ Definice plošného základu a jednotlivé typy: Typ Jednotlivě Typ Soilin Typ Oba Jednotlivě: - Všechny C parametry jsou brány z knihovny Podloží

20 Plošný základ Definice plošného základu a jednotlivé typy: Typ Jednotlivě Typ Soilin Typ Oba Soilin: - Všechny C parametry jsou vypočítány nástrojem Soilin

21 Plošný základ Definice plošného základu a jednotlivé typy: Typ Jednotlivě Typ Soilin Typ Oba Oba: - Parametry C, které jsou zadány číslem v knihovně Podloží se nepočítají - Parametry C, které jsou zadány nulově v knihovně Podloží se počítají

22

23 Soilin podloží - Boussinesq Výpočet sedání a parametrů C se provádí podle následujících předpokladů: Napjatost se zjišťuje na modelu Boussinesquova ideálního homogenního poloprostoru. Tento model je použit při výpočtu napjatosti v podloží, kontaktního napětí a poté i sedání (dle různých přístupů daných normami).

24 Podloží Winkler-Pasternakovo podloží Podloží jako nehomogenní materiál - systém svislých a smykových pružin, okolí základu vzniká smyková (poklesová) kotlina. F 1z C 1z * z 1 F z1 C 2z * z 2 Tento model je použit pro výpočet horní stavby. Z něj vycházejí C parametry.

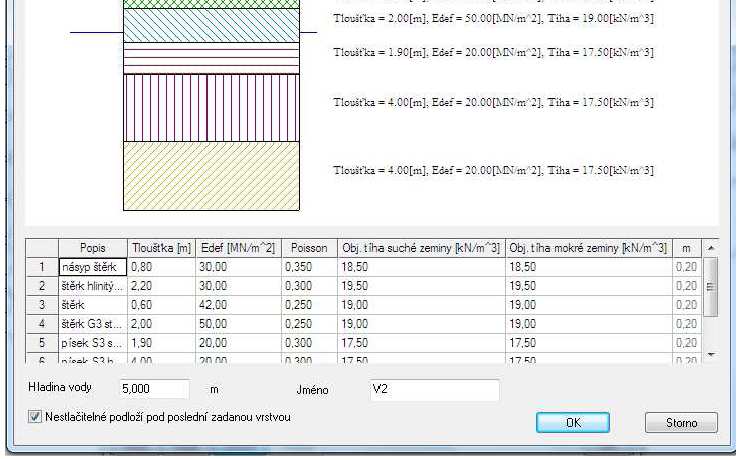

25 Soilin geologický profil Každá vrstva je definovaná parametry zeminy různé profily mohou být použity pro různé vrty, tedy i více geologických profilů v jednom projektu (stejný počet vrstev kvůli aproximaci)

26 Soilin nastavení řešiče pro soilin Nastavení lineární kombinace pro iterační výpočet Nastavení maximálního počtu iterací, pokud bude dosažen, tak výpočet skončí a uživatel bude informován, že počet cyklů byl dosažen Výchozí hodnoty pro parametry C Doporučení: výchozí parametry měňte až poté, co zkusíte změnit počet iterací a nastavení sítě pro plošnou podporu

27 Soilin síť Čím jemnější síť, tím pomalejší výpočet Komplikace jsou také trojúhelníkové prvky sítě S výhodou lze využívat lokální zahuštění sítě

28 Soilin výsledky parametry C

29 Soilin výsledky napětí v zemině, sedání Napětí v důsledku přetížení Snížené počáteční napětí Sedání podloží w

30 Soilin dokument

31 Soilin použití podložných prvků uz

32 Soilin nelineární výpočet konstrukce Nelineární výpočet bez předchozího výpočtu soilinu: Deska je podepřena výchozími hodnotami C parametrů posun bude větší Nelineární výpočet pokud předtím proběhl soilin: Program si pamatuje vypočítané hodnoty pro C parametry a použije je i při nelineárním výpočtu konstrukce

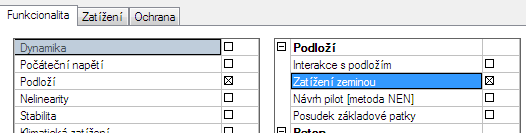

33 Soilin zatížení vodou a zeminou Zatížení vodou a zeminou lze zadat pro zatěžovací stavy: Stálé standard Nahodilé statické V projektu musí být zadán alespoň jeden vrt

34 Soilin zatížení vodou a zeminou Program spočítá zatížení vodou či zeminou na základě geologického profilu a geometrie.

35

36 Piloty EC s holandskou národní přílohou (NEN 6740 a NEN 6743

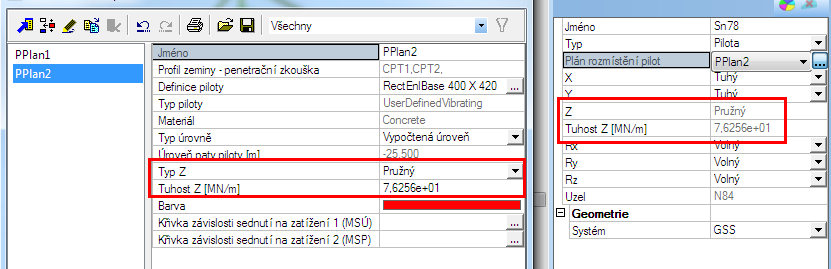

37 Piloty - tuhosti Pilota je posuzována pouze ve směru Z pouze tento směr nabízí možnost výpočtu a obnovení tuhosti nastavení pro Z je stejné jako v pilotovém plánu (z něj vychází) a pouze zde je možné jej po výpočtu změnit

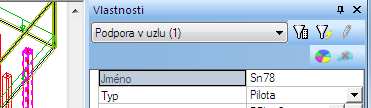

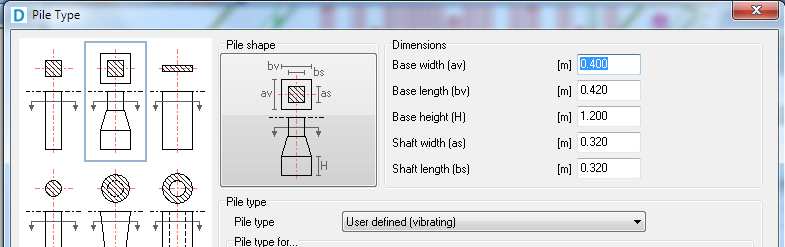

38 Piloty definice piloty

39 Piloty - CPT Vrty jsou v programu definované na základě kuželové penetrační zkoušky CPT. V programu je geologický vrt zadaný pomocí dialogu:

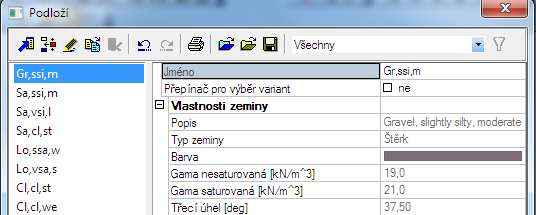

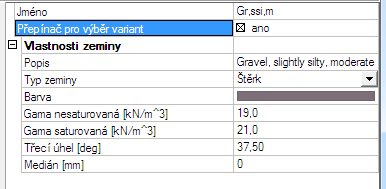

40 Piloty - zeminy

41 Piloty návrh ověření Odhadnutá délka piloty -> lineární výpočet (reakce na hlavu) -> NÁVRH (na třídu s kombinací MSÚ) -> program spočítá délku (tabulka) Po návrhu spustíme OVĚŘENÍ (na třídu s kombinacemi MSÚ a MSP) -> program spočítá křivky sednutí a z nich určí sednutí v patě Obnovení tuhosti -> zobrazí křivky sednutí (MSÚ, MSP), změní podpory Nový lineární výpočet

42 Piloty návrh ověření

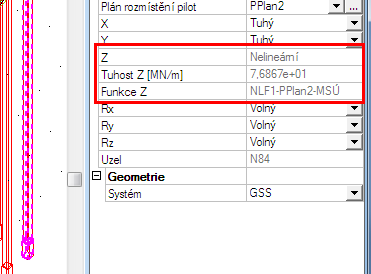

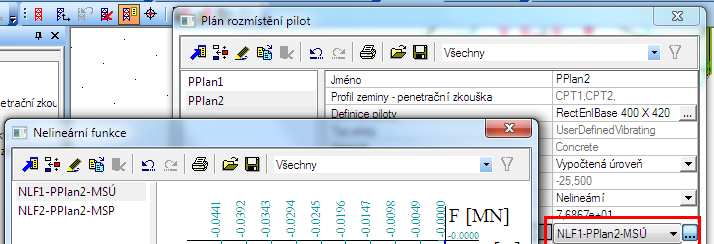

43 Piloty nelineární fce (Masopust) Spustíme lineární výpočet a poté návrh, ověření a obnovit tuhost Po obnovení tuhosti se mi v Z nastaví na nelineární a v pilotovém plánu si můžu zobrazit nelineární křivku sedání (Masopustova křivka pro sedání pilot) Nyní můžeme konstrukci spočítat nelineárně

44 Piloty nelineární fce (Masopust)

45 Piloty dokument
