1 Apollo Bridge Apollo Bridge Architect: Ing. Architect: Miroslav Ing. Maťaščík Miroslav Maťaščík - Alfa 04 a.s., - Alfa Bratislava 04 a.s., Bratislava Design: DOPRAVOPROJEKT Design: Dopravoprojekt a.s., Bratislava a.s., Bratislava Průřezy a Ocelové posudky Ing. Jiří Porada, Nemetschek Scia, s.r.o. Konference STATIKA 2013, 16. a 17. května Obsah Průřezy Ocelové přípoje Fáze 1 Vylepšení 1 1
2 Průřezy Průřezy 2 Průřezy : Obecný princip Výpočet průřezových charakteristik ve dvou krocích: Charakteristiky Část I : Namáhání ohybem a normálovou silou -Průřezová plocha -Těžiště -Natočení hlavních os - Hlavní momenty setrvačnosti Charakteristiky Část II : Namáhání kroucením -Střed smyku - Moment setrvačnosti v kroucení - Výsečový moment setrvačnosti - Normovaná výsečová souřadnice 3 2
3 Průřezy : Obecný princip Aplikováním v programu Scia Engineer dostáváme toto rozdělení: Charakteristiky Část I : Namáhání ohybem a normálovou silou A, cyucs, czucs, IYLCS, IZLCS, IYZLCS, α, Iy, Iz Rozšířeno následně o: Ay, Az, AL, AD, iy, iz, Wely, Welz Wply, Wplz, Mply+, Mply-, Mplz+, Mplz-... Charakteristiky Část II : Namáhání kroucením dy, dz, It, Iw Rozšířeno následně o: Kroutící napětí, βy, βz 4 Průřezy : Obecný princip V závislosti na tomto rozdělení byly přeuspořádány průřezové parametry tak, aby byly seřazeny v logickém pořadí: R2012: R2013: 5 3
4 Průřezy: Vlastnosti Část I Nový postup pro výpočet průřezových charakteristik v Části I. Metoda rozdělí průřez na n menších částí a následně integruje známé parametry těchto částí pro každou charakteristiku průřezu (A, Iy, Iz, ) Metoda je použita nezávisle na typu průřezu (tenkostěnný x tlustostěnný)!! 6 Průřezy: Vlastnosti Část I V minulosti smykové plochy počítány pouze pro obecné polygonální průřezy (2D FEM ). Nově pro všechny průřezy i bez 2D FEM! 7 4
5 Průřezy: Vlastnosti Část I V minulosti Plastické momenty počítány pouze pro obecné polygonální průřezy. Nově pro všechny průřezy a pro oba momenty! 8 Průřezy: Vlastnosti Část I Rozšíření o další parametry průřezů: Obvodový povrch AL: Vysychající povrch AD: Poloměry setrvačnosti: 9 5
6 Průřezy: Vlastnosti Část I Vylepšení dialogu s průřezovými charakteristikami: Možnost generovat vlákna na kraji otvoru: - Each property has a proper description: 10 Pro výpočet chrakteristik pro kroucení obecná teorie rozlišuje tyto typy průřezů: 1D FEM analýza Analytické řešení široce dostupné. Analytické řešení dostupné pro průřezy s 1 otvorem, víceotvorové průřezy jsou problémem. 2D FEM analýza Analytické řešení pouze pro základní tvary 11 6
7 Obecně platí, že průřez, který má střednici, je rozpoznán jako průřez Tenkostěnný. Identifikace Tenkostěnného a Tlustostěnného průřezu : 12 Nová 1D FEM analýza implementována pro tenkostěnné průřezy! Reference: Steel structures Design using FEM (2011) (Rolf Kindmann / Matthias Kraus) Hlavní výhody: - Platá pro všechny OTEVŘENÉ Tenkostěnné průřezy - Platá pro všechny UZAVŘENÉ Tenkostěnné průřezy, včetně průřezů s více otvory - Platná pro jakoukoliv kombinaci předchozích - Snadno kontrolovatelná 13 7
8 Rozdělení průřezu na uzly a elementy v závislosti na střednici: Každý element je definován počátečním uzlem a, koncovým uzlem b a tloušťkou t. 14 Analýza konečných prvků pak následně sestává z několika kroků: Krok 2: Střed smyku a normování výsečové souřadnice 15 8
9 Krok 3: Výpočet momentů setvačnosti Iw a It 16 Krok 4: Výpočet deformací ze smyku a kroucení Krok 5: Výpočet smykových napětí 17 9
10 1D FEM, Příklad: R2012: R2013: 18 Barevné a textové odlišení parametrů spočtených 2D FEM analýzou: 19 10
11 Nexisovský dialog nahrazen záložkami přímo v dialogu: 20 Grafické zobrazení Středu smyku: 21 11
12 Průřezy: Nastavení Dialog Nastavení průřezu: 22 Průřezy: Teoretický manuál 23 12
13 Ocelové přípoje Fáze 1 Ocelové přípoje Fáze 1 24 Ocelové přípoje Fáze 1 Šroubované přípoje typu Nosník-Sloup Novinky na výstupu - Tabulka na výpočet tahové unosnosti šroubu (+ Lb svěrná délka šroubu) - Klasifikace řad šroubů (Pásnice sloupu + Čelní deska) -Účinné délky pásnic náhradního T profilu leff pro skupiny řad šroubů - Indikace vzniku páčících sil (+ Lb*) - Únosnosti pásnice náhradního T profilu 3 způsoby porušení -Zpřesnění výpočtu parametrů (e1, mx,..) - Info o Národní příloze + Reference na EN - Poznámky / Varování / Chyby - Část 2.2. Distribuce sil v řadách šroubů 25 13
14 Ocelové přípoje Fáze 1 Část 2.2. Distribuce sil v řadách šroubů 26 Ocelové přípoje Fáze 1 Část 2.2. Distribuce sil v řadách šroubů Tyto síly pak následně použity pro výpočet Mj,Rd

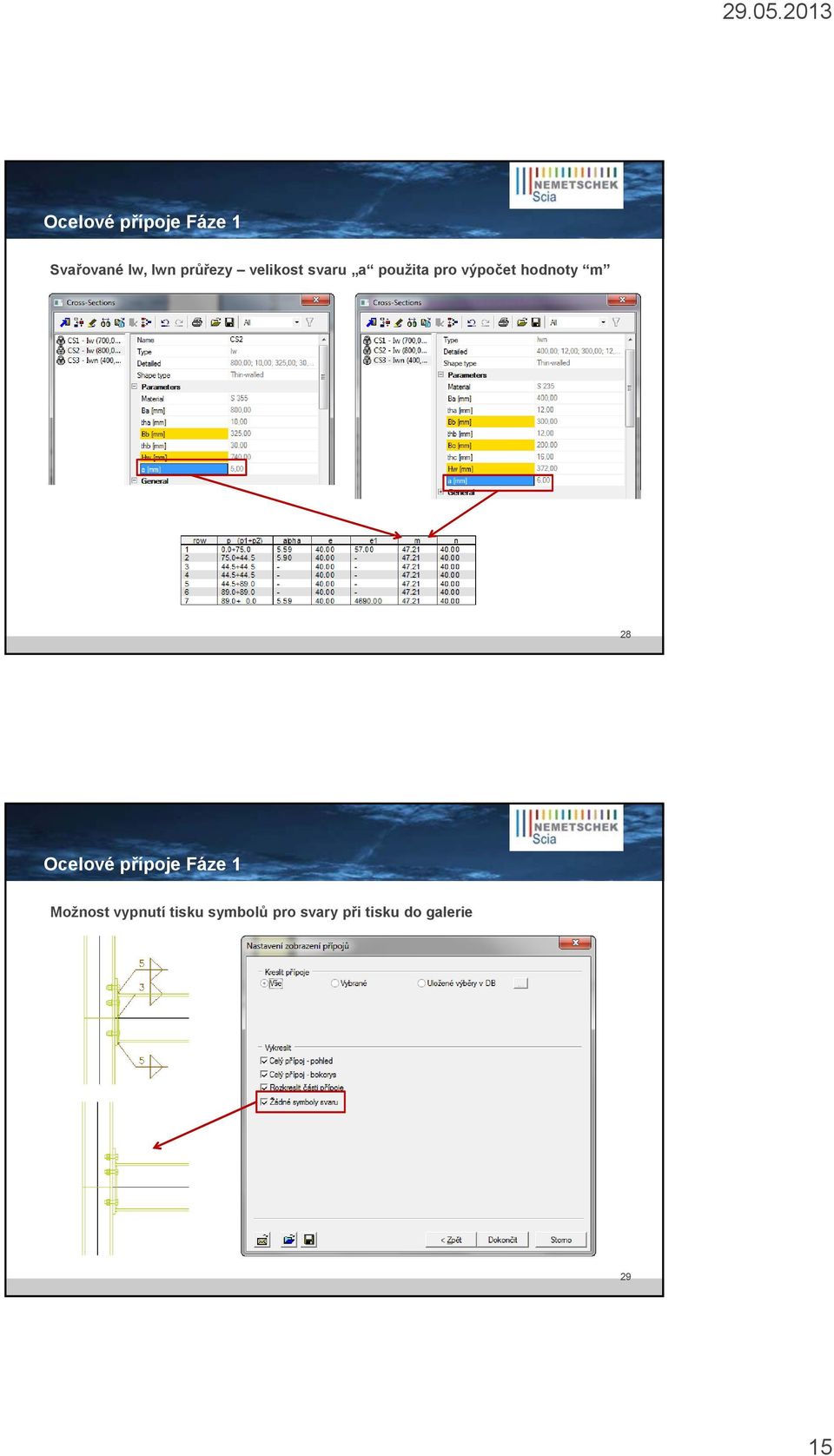

15 Ocelové přípoje Fáze 1 Svařované Iw, Iwn průřezy velikost svaru a použita pro výpočet hodnoty m 28 Ocelové přípoje Fáze 1 Možnost vypnutí tisku symbolů pro svary při tisku do galerie 29 15
16 Vylepšení Vylepšení 30 Vylepšení Národní příloha pro Lucembursko EN 1990 EN EN EN EN EN EN EN EN
17 Děkuji za pozornost 32 17
