Hromadné výpočty s využitím Excelu

Transkript

1 Apollo Bridge Apollo Bridge Architect: Ing. Architect: Miroslav Ing. Maťaščík Miroslav Maťaščík - Alfa 04 a.s., - Alfa Bratislava 04 a.s., Bratislava Design: DOPRAVOPROJEKT Design: Dopravoprojekt a.s., Bratislava a.s., Bratislava Josef Trubáček, Nemetschek Scia, s.r.o. Konference STATIKA 2013, 16. a 17. května Běžný statický výpočet 1

2 Běžný statický výpočet Většinou stačí 1, max. několik modelů Model není primitivní - komplikovanější zadání -geometrie -podepření -zatížení -další údaje Model je obtížně ě parametrizovatelný ti t Většinou 1, max. několik výpočtů Většinou 1, max. několik dokumentů Hromadné výpočty jednoduchých konstrukcí 2

3 Hromadný statický výpočet jednoduché konstrukce Většinou několik modelů různé typy Model jednoduchý až primitivní snadné zadání -geometrie -podepření -zatížení -další údaje Model je snadno parametrizovatelný Většinou desítky, až stovky výpočtů Většinou desítky, až stovky dokumentů Většinou nutnost společného vyhodnocení výsledků různých výpočtů např. reakce Hromadný statický výpočet jednoduché konstrukce konzoly potrubních tras osvětlovací stožáry 3

4 Postup řešení konzoly potrubních trasy standarní postup zadání úlohy Scia Engineer -geometrie -podepření -zatížení -další údaje -výpočet -dokument Postup řešení konzoly potrubních trasy Scia Engineer - dokument úlohy 4

5 Postup řešení konzoly potrubních trasy Scia Engineer - parametrizace úlohy Postup řešení konzoly potrubních trasy Scia Engineer - parametry šablony 5

6 Rozdíl v řešeních standardní řešení Scia Engineer x-krát - ruční změna parametrů automatizované řešení Scia Engineer a Excel x-krát - automatické načtení parametrů z Excel tabulky -ruční spuštění výpočtu -dokument -automatické spuštění výpočtu -dokument -ruční export dokumentu do RTF formátu -ruční export výsledků do RTF -automatický export dokumentu do RTF formátu -automatické uložení výsledků do RTF Princip automatického řešení Spouštění funkcí Scia Engineer externím programem ESA_XML v Excelu V prostředí Excel aplikace se provede: 1) export tabulky parametrů ze Scia Engineer do XML souboru 2) načtení parametrů XML souboru do Excel tabulky (1 řádek tabulky 1 parametr) 3) doplnění všech potřebných sloupců parametrů v Excel tabulce (1 sloupec tabulky parametrů=1 varianta konstrukce) 4) cyklus na počet variant konstrukce -oprava parametrů v XML souboru (příslušný sloupec tabulky) -import dat parametrů z XML souboru do Scia Engineer -spuštění výpočtu ve Scia Engineer se změněnými daty -po výpočtu se automaticky regeneruje dokument -export nového dokumentu do RTF formátu -uložení výsledků výpočtu do RTF (např. reakce) 6

7 Vytvoření tabulky parametrů ve formátu XML konzoly potrubní trasy XML tabulka parametrů Scia Engineer 1 akce navíc - XML IO dokument parametrů EXCEL nastavení složek c:\projekt Tušimice\Konzola T154\0 c:\projekt Tušimice\Konzola T154\1 c:\projekt Tušimice\Konzola T154\2 c:\projekt Tušimice\Konzola T154\n 7

8 EXCEL čtení XML souboru s parametry varianta 0 EXCEL doplnění všech dalších variant varianty 1-3 8

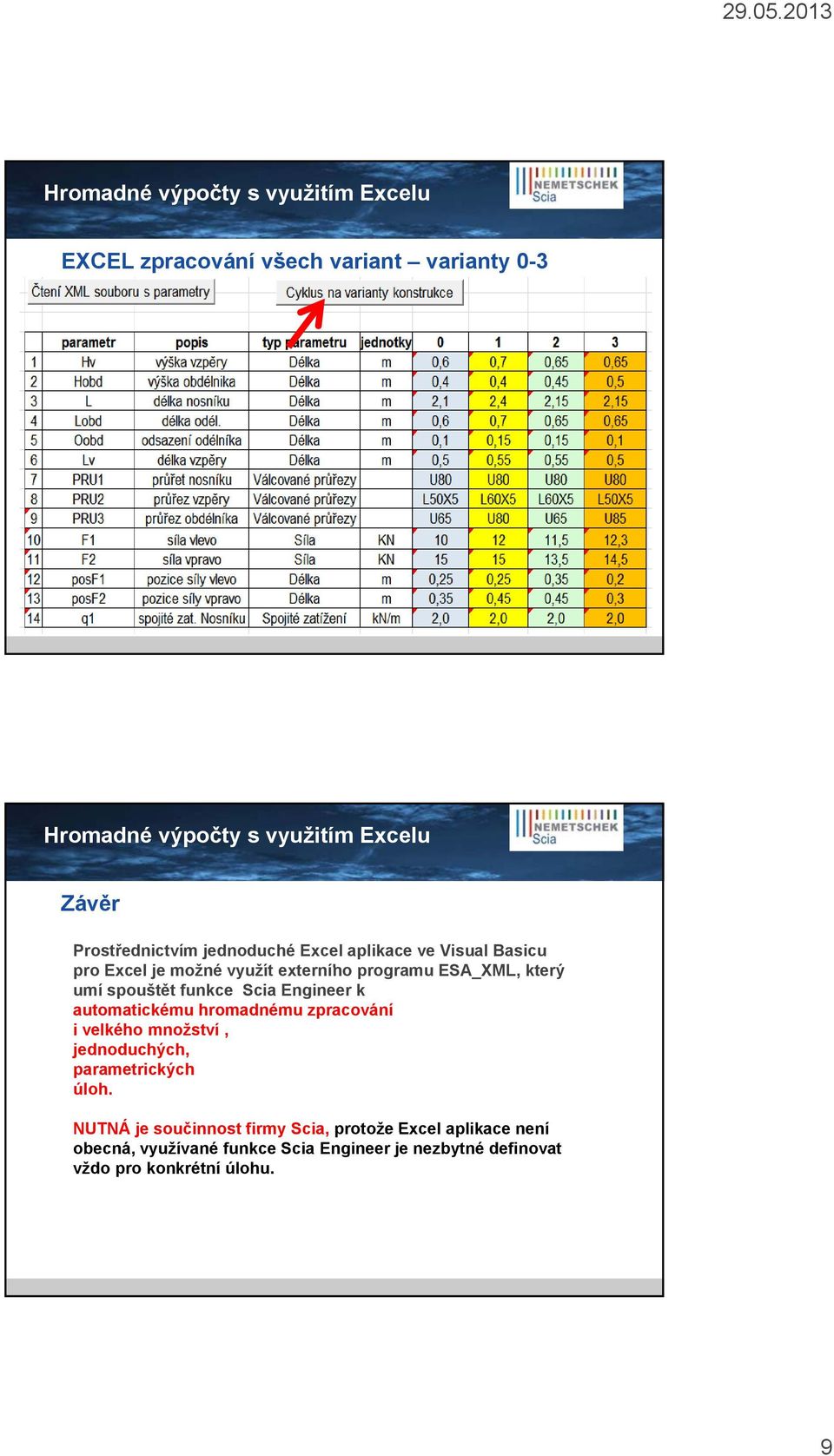

9 EXCEL zpracování všech variant varianty 0-3 Závěr Prostřednictvím jednoduché Excel aplikace ve Visual Basicu pro Excel je možné využít externího programu ESA_XML, který umí spouštět funkce Scia Engineer k automatickému hromadnému zpracování i velkého množství, jednoduchých, parametrických úloh. NUTNÁ je součinnost firmy Scia, protože Excel aplikace není NUTNÁ je součinnost firmy Scia, protože Excel aplikace není obecná, využívané funkce Scia Engineer je nezbytné definovat vždo pro konkrétní úlohu. 9
