Návod k provozu Pneumatické míchadlo RL80Ex. T-Dok-469-CZ-Rev.5 Artikel Nr Překlad originálního návodu k provozu

Transkript

1 CZ Návod k provozu Pneumatické míchadlo RL80Ex T-Dok-469-CZ-Rev.5 Artikel Nr Překlad originálního návodu k provozu

2 Děkujeme vám, že jste se rozhodli pro výrobek firmy Krautzberger. Jeho výroba probíhala podle moderních výrobních postupů a byla přijata rozsáhlá opatření v oblasti řízení jakosti. Přicházíme proto s příslibem té nejvyšší kvality. Pokud máte nějaké dotazy, přání či podněty, neváhejte nás kontaktovat. Jsme vám kdykoli k dipozici. Informace k návodu k provozu Tento návod umožňuje bezpečné a efektivní zacházení s přístrojem. Návod je součástí přístroje a musí být uložen v bezprostřední blízkosti přístroje tak, aby byl personálu kdykoli k dispozici. Personál si musí tento návod před zahájením prací pečlivě pročíst a porozumět mu. Základním předpokladem pro bezpečnost práce je dodržování všech uvedených bezpečnostních upozornění a pokynů v tomto návodu. Kromě toho platí místní předpisy BOZP a všeobecná bezpečnostní ustanovení pro oblast nasazení tohoto přístroje. Z důvodu volitelných variant výbavy se mohou obrázky v tomto návodu k provozu lišit od vašeho přístroje. Informace k tématu ochrany proti výbuchu Celá řada našich konkurentů označuje své výrobky již nějakou dobu symbolem Ex. Firma Krautzberger tak nečiní. My naše výrobky konstruujeme a vyrábíme podle aktuálně platných směrnic. Pokud je takové označení výrobku nutné, je na výrobku uvedeno jako výsledek nezbytné analýzy zdrojů vznícení. Není-li uvedeno žádné označení, znamená to, že z analýzy zdrojů vznícení i z dosavadních zkušeností ke zhodnocení použitelnosti výrobků v prostředí s nebezpečím výbuchu vyplynulo, že výrobek popsaný v tomto návodu k provozu nepředstavuje potenciální zdroj vznícení s výjimkou elektrostatického náboje. S přihlédnutím k vyrovnání potenciálu (řádným uzemněním) je použití v prostředí s nebezpečím výbuchu dle současně platných směrnic přípustné. CZ 2 mail@krautzberger.com,

3 Pneumatické míchadlo RL80Ex ČEŠTINA Obsah 1 Funkce a identifikace Funkce Identifikace Bezpečnost a odpovědnost Označení bezpečnostních upozornění Vysvětlení znaků Bezpečnostní upozornění a pokyny Požadavky na personál Osobní ochranné pomůcky Odpovědnost provozovatele Používání v souladu s určením Všeobecná bezpečnostní upozornění Přeprava a skladování Přeprava Skladování Vybalení Přehled Montáž Všeobecné montážní pokyny Rozměry a vzdálenosti Montáž míchadla na víko nádoby Uzemnění Připojení stlačeného vzduchu Demontáž míchadla Uvedení do provozu Údržba Plán údržby Čištění Výměna drážkového kroužku Kontrola bloku ložiska z hlediska netěsností Poruchy Tabulka poruch Náhradní díly Přehled náhradních dílů Seznam náhradních dílů Příslušenství Artikel Nr CZ 3

4 Návod k provozu T-Dok-469-CZ-Rev.5 11 Likvidace Technické údaje Rozměry Obecné údaje Utahovací momenty Prohlášení o shodě Poznámky Index CZ 4 mail@krautzberger.com,

5 Pneumatické míchadlo RL80Ex ČEŠTINA 1 Funkce a identifikace 1.1 Funkce Pneumatické míchadlo slouží k promíchávání a mísení kapalin v uzavřených beztlakových i tlakových nádobách v dávkovém provozu. Pneumatické míchadlo musí být pevně namontováno na víko nádoby nebo na zařízení pro zdvih pístu sudového čerpadla. Pohon zajišťuje pneumatický motor. 1.2 Identifikace Typ Otáčky ot/min Výkon W Číslo výrobku Pneumatické míchadlo RL80Ex při 6,0 bar a 100 ot/ min Více informací viz ( Ä Kapitola 12 Technické údaje na straně 34) Artikel Nr CZ 5

6 Návod k provozu T-Dok-469-CZ-Rev.5 2 Bezpečnost a odpovědnost 2.1 Označení bezpečnostních upozornění Bezpečnostní upozornění jsou v tomto návodu označena symboly. Bezpečnostní upozornění jsou uvozena signálními slovy, která vyjadřují míru ohrožení. NEBEZPEČÍ! Tato kombinace symbolu a signálního slova upozorňuje na bezprostřední nebezpečnou situaci, které musí být předcházeno, jinak hrozí usmrcení nebo vážné zranění. VAROVÁNÍ! Tato kombinace symbolu a signálního slova upozorňuje na možnou nebezpečnou situaci, které musí být předcházeno, jinak může hrozit usmrcení nebo vážné zranění. POZOR! Tato kombinace symbolu a signálního slova upozorňuje na možnou nebezpečnou situaci, které musí být předcházeno, jinak může dojít k drobnému nebo lehkému zranění. UPOZORNĚNÍ! Tato kombinace symbolu a signálního slova upozorňuje na možnou nebezpečnou situaci, které musí být předcházeno, jinak může dojít k věcným škodám nebo poškození životního prostředí. Tento symbol označuje užitečné tipy a doporučení, jakož i informace pro efektivní a bezporuchový provoz. ŽIVOTNÍ PROSTŘEDÍ! Tato kombinace symbolu a signálního slova upozorňuje na možná nebezpečí pro životní prostředí. CZ 6 mail@krautzberger.com,

7 Pneumatické míchadlo RL80Ex ČEŠTINA 2.2 Vysvětlení znaků Znak ð Vysvětlení Označuje pokyny krok za krokem. Označuje stav nebo automatický sled jako výsledek určitého kroku činnosti. Označuje odkazy na kapitoly tohoto návodu a související podklady. Označuje výčty a položky seznamu bez stanoveného pořadí. 2.3 Bezpečnostní upozornění a pokyny Bezpečnostní upozornění se mohou vztahovat k určitým jednotlivým pokynům. Takováto bezpečnostní upozornění jsou zakomponována do pokynu, aby nenarušila plynulost čtení při provádění činnosti. Jsou použita výše popsaná signální slova. Příklad: 1. Povolte šroub. 2. POZOR! Nebezpečí sevření víkem! Opatrně zavřete víko. 3. Pevně zašroubujte šroub. 2.4 Požadavky na personál VAROVÁNÍ! Nebezpečí poranění v případě nedostatečné kvalifikace personálu! Provozovatel zařízení/přístroje odpovídá za dodržování kvalifikačních předpokladů. Pokud práce na přístroji provádí nekvalifikovaný personál, nebo se takový personál zdržuje v nebezpečné oblasti přístroje, vznikají nebezpečí, která mohou mít za následek vážná zranění a značné věcné škody. Veškeré činnosti svěřte pouze personálu, který disponuje potřebnou kvalifikací. Nekvalifikovaný personál se musí zdržovat mimo nebezpečné oblasti. V tomto návodu jsou pro různé oblasti činností specifikovány níže uvedené kvalifikace personálu: Obsluhující Obsluhující byl v rámci instruktáže provozovatele poučen o jemu svěřených úkolech a o možných nebezpečích, hrozících v případě nevhodného počínání. Úkoly nad rámec obsluhy v běžném provozu smí obsluhující plnit pouze v případě, že je to v tomto návodu uvedeno a provozovatel jej tím výslovně pověřil. Artikel Nr CZ 7

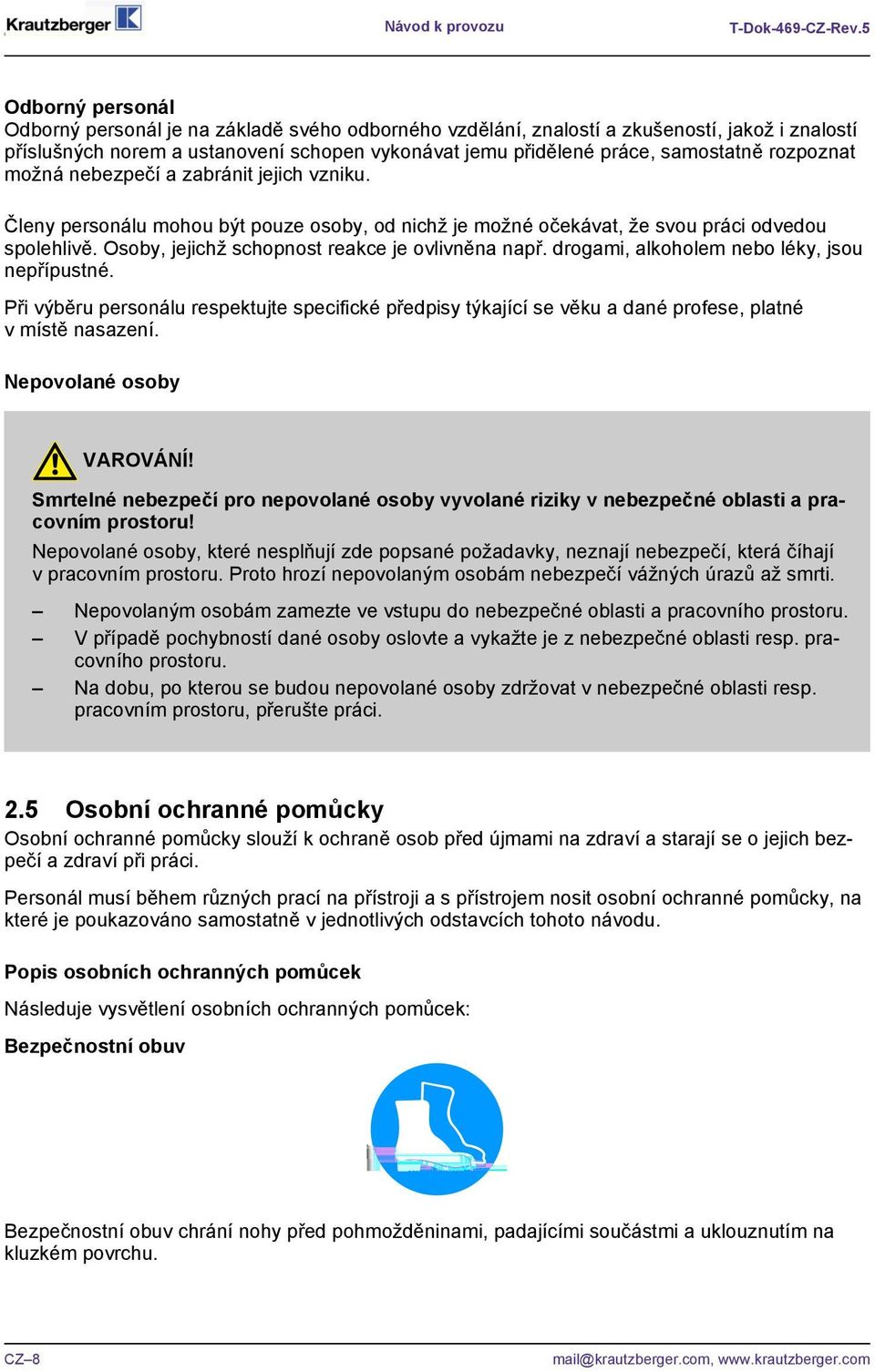

8 Návod k provozu T-Dok-469-CZ-Rev.5 Odborný personál Odborný personál je na základě svého odborného vzdělání, znalostí a zkušeností, jakož i znalostí příslušných norem a ustanovení schopen vykonávat jemu přidělené práce, samostatně rozpoznat možná nebezpečí a zabránit jejich vzniku. Členy personálu mohou být pouze osoby, od nichž je možné očekávat, že svou práci odvedou spolehlivě. Osoby, jejichž schopnost reakce je ovlivněna např. drogami, alkoholem nebo léky, jsou nepřípustné. Při výběru personálu respektujte specifické předpisy týkající se věku a dané profese, platné v místě nasazení. Nepovolané osoby VAROVÁNÍ! Smrtelné nebezpečí pro nepovolané osoby vyvolané riziky v nebezpečné oblasti a pracovním prostoru! Nepovolané osoby, které nesplňují zde popsané požadavky, neznají nebezpečí, která číhají v pracovním prostoru. Proto hrozí nepovolaným osobám nebezpečí vážných úrazů až smrti. Nepovolaným osobám zamezte ve vstupu do nebezpečné oblasti a pracovního prostoru. V případě pochybností dané osoby oslovte a vykažte je z nebezpečné oblasti resp. pracovního prostoru. Na dobu, po kterou se budou nepovolané osoby zdržovat v nebezpečné oblasti resp. pracovním prostoru, přerušte práci. 2.5 Osobní ochranné pomůcky Osobní ochranné pomůcky slouží k ochraně osob před újmami na zdraví a starají se o jejich bezpečí a zdraví při práci. Personál musí během různých prací na přístroji a s přístrojem nosit osobní ochranné pomůcky, na které je poukazováno samostatně v jednotlivých odstavcích tohoto návodu. Popis osobních ochranných pomůcek Následuje vysvětlení osobních ochranných pomůcek: Bezpečnostní obuv Bezpečnostní obuv chrání nohy před pohmožděninami, padajícími součástmi a uklouznutím na kluzkém povrchu. CZ 8 mail@krautzberger.com,

9 Pneumatické míchadlo RL80Ex ČEŠTINA Lehká ochrana dýchacího ústrojí Lehká ochrana dýchacího ústrojí slouží k ochraně před nebezpečným prachem. Ochrana sluchu Ochrana sluchu slouží k ochraně před poškozením sluchu působením hluku. Ochranné brýle Ochranné brýle slouží k ochraně očí před poletujícími částmi a stříkajícími kapalinami. Ochranné rukavice Ochranné rukavice slouží k ochraně před odíráním, odřeninami, bodnutími nebo hlubšími zraněními a také před kontaktem s horkými plochami. Ochranný pracovní oděv Ochranný pracovní oděv je těsně přiléhající pracovní oděv s malou odolností proti roztržení, s úzkými rukávy a bez odstávajících částí. Artikel Nr CZ 9

10 Návod k provozu T-Dok-469-CZ-Rev Odpovědnost provozovatele Provozovatel Provozovatel je osoba, která přístroj sama provozuje ke komerčním nebo hospodářským účelům, nebo jej přenechá k používání třetí osobě a během provozu nese právní odpovědnost za výrobek, ochranu uživatele, personálu nebo třetích osob. Povinnosti provozovatele Tento přístroj je používán v průmyslovém prostředí. Provozovatel přístroje tak podléhá zákonným povinnostem v oblasti bezpečnosti práce. Vedle bezpečnostních upozornění uvedených v tomto návodu je nutné dodržovat také bezpečnostní předpisy, předpisy BOZP, předpisy na ochranu životního prostředí atd. platné pro oblast nasazení přístroje v dané zemi. Platí při tom především následující: Provozovatel se musí informovat o platných předpisech BOZP a při vyhodnocování rizik navíc stanovit nebezpečí, vyplývající z konkrétních pracovních podmínek v místě nasazení přístroje. Ta musí uvést do praxe formou provozních pokynů pro provoz přístroje. Provozovatel musí v průběhu celé doby nasazení přístroje kontrolovat, zda jím vyhotovené provozní pokyny odpovídají současnému stavu předpisů a v případě potřeby je upravit. Provozovatel musí jednoznačně upravit a stanovit kompetence pro instalaci, obsluhu, odstraňování poruch, údržbu a čištění. Provozovatel se musí postarat o to, aby si všechny osoby, které s tímto přístrojem přicházejí do styku, přečetly tento návod a porozuměly mu. Kromě toho musí personál v pravidelných intervalech školit a informovat o nebezpečích. Provozovatel musí personálu poskytnout nezbytné ochranné pomůcky a závazně nařídit jejich používání. Dále provozovatel odpovídá za to, že je přístroj stále v technicky bezvadném stavu. Proto platí následující: Provozovatel se musí postarat o dodržování intervalů údržby uvedených v tomto návodu. Provozovatel musí pravidelně nechat kontrolovat funkčnost a úplnost všech bezpečnostních zařízení. 2.7 Používání v souladu s určením Pneumatické míchadlo slouží k promíchávání a mísení kapalin v uzavřených beztlakových nebo tlakových nádobách. K používání v souladu s určením patří také dodržování všech pokynů uvedených v tomto návodu. Jakékoli jiné použití nad rámec používání v souladu s určením nebo jiný způsob používání platí za nesprávné použití. CZ 10 mail@krautzberger.com,

11 Pneumatické míchadlo RL80Ex ČEŠTINA VAROVÁNÍ! Nebezpečí v případě nesprávného použití! Nesprávné použití pneumatického míchadla může vést k nebezpečným situacím. Vždy dodržujte bezpečnostní předpisy, předpisy BOZP, předpisy na ochranu životního prostředí atd. platné pro oblast nasazení pneumatického míchadla v dané zemi. Pneumatické míchadlo provozujte pouze v namontovaném stavu a v uzavřených nádobách. Pneumatické míchadlo provozujte pouze ve svislé poloze, míchací lopatkou směrem dolů. Používejte pouze originální náhradní díly výrobce. Pneumatické míchadlo provozujte pouze v případě, že jsou dodrženy hodnoty uvedené v ( Ä Kapitola 12 Technické údaje na straně 34). Dbejte bezpečnostních listů výrobce stříkacího média. Pneumatické míchadlo používejte pouze se správným uzemněním ( Ä Kapitola 5.4 Uzemnění na straně 20). Pneumatické míchadlo provozujte pouze s vodivými hadicemi. Opravy pneumatického motoru smí provádět výhradně výrobce. Zboku adaptéru pro připojení vzduchu pneumatického motoru je umístěn odvzdušňovací otvor ( Ä Kapitola 4 Přehled na straně 15). Za žádných okolností nesmí být uzavřen ani nesmí být snížen odvod vzduchu. Nároky jakéhokoli druhu kvůli škodám způsobeným chybným použitím jsou vyloučeny. 2.8 Všeobecná bezpečnostní upozornění Elektrostatický náboj VAROVÁNÍ! Ohrožení života elektrostatickým nábojem! Elektrostatický náboj může vést k úrazům elektrickým proudem a k tvorbě jisker a tím k výbuchu. Používejte vodivé hadice (< 1 MW). Artikel Nr CZ 11

12 Návod k provozu T-Dok-469-CZ-Rev.5 VAROVÁNÍ! Smrtelné nebezpečí resp. nebezpečí zranění v důsledku použití chybných náhradních dílů! Používání chybných nebo vadných náhradních dílů může mít za následek nebezpečí pro personál, jakož i poškození, nesprávné funkce nebo celkový výpadek. Používejte pouze originální náhradní díly od firmy Krautzberger nebo náhradní díly jí schválené. V případě nejasností se vždy obraťte na náš servis. Hadice a kabely POZOR! Nebezpečí zranění zakopnutím o hadice a kabely! Hadice a kabely mohou být příčinou uklouznutí a zakopnutí. Při pádu může dojít ke zraněním. Vždy dávejte pozor na hadice a kabely v pracovním prostoru. Hadice a kabely pokládejte pokud možno mimo pracovní prostor. Hladina akustického tlaku UPOZORNĚNÍ! Poškození sluchu v důsledku zvýšené hladiny akustického tlaku V závislosti na provozních podmínkách může akustický tlak přístroje způsobit poškození sluchu. Zaveďte vhodná opatření, abyste snížili zátěž způsobenou příslušnou hladinou akustického tlaku. Za typ a realizaci vhodných opatření odpovídá provozovatel, který se při tom musí řídit skutečnostmi na místě. CZ 12 mail@krautzberger.com,

13 Pneumatické míchadlo RL80Ex ČEŠTINA Provoz Provoz venku! Pokud je přístroj provozován venku, chraňte jej pomocí vhodných opatření před okolními vlivy, jakými jsou: vlhkost UV záření mráz atd. Ochrana životního prostředí ŽIVOTNÍ PROSTŘEDÍ! Nebezpečí pro životní prostředí v důsledku chybné likvidace! Při nesprávné likvidaci může dojít k ohrožení životního prostředí. Elektrošrot, elektronické komponenty, maziva a další pomocné látky nechte zlikvidovat autorizovanými odbornými podniky. Baterie, akumulátory a oleje nechte zlikvidovat autorizovanými odbornými podniky. Máte-li pochybnosti, informujte se o ekologické likvidaci na místním obecním úřadu nebo u speciálních odborných firem zabývajících se likvidací odpadů. Artikel Nr CZ 13

14 Návod k provozu T-Dok-469-CZ-Rev.5 3 Přeprava a skladování 3.1 Přeprava Pneumatické míchadlo je chráněno kartonovým obalem. Kartonový obal lze opětovně použít k uskladnění. 3.2 Skladování Balíky skladujte za následujících podmínek: Neukládejte venku. Skladujte v suchém prostředí bez prachu. Nevystavujte agresivním médiím. Chraňte před slunečním zářením. Zamezte mechanickým otřesům. Skladovací teplota: od 5 do 35 C. Relativní vlhkost vzduchu: max. 60 %. Pokud bude doba skladování delší než 3 měsíce, pravidelně kontrolujte všeobecný stav všech částí a obalů. Pokud je to nutné, obnovte konzervaci. Na balících se mohou nacházet pokyny ke skladování, které překračují rámec zde uvedených požadavků. Tyto pokyny náležitě dodržujte. 3.3 Vybalení Při převzetí dodávku ihned zkontrolujte z hlediska úplnosti a škod vzniklých při přepravě. V případě zjevných poškození vzniklých při přepravě postupujte následovně: Dodávku nepřebírejte nebo ji převezměte pouze s výhradou. Rozsah poškození poznamenejte v přepravních dokumentech nebo na dodacím listu přepravce. Přikročte k reklamaci. Jakoukoli závadu reklamujte ihned, jakmile ji zjistíte. Nároky na náhradu škody lze uplatnit pouze v rámci platných reklamačních lhůt. CZ 14 mail@krautzberger.com,

15 Pneumatické míchadlo RL80Ex ČEŠTINA 4 Přehled Obr. 1: Přehled 1 Škrticí zpětný ventil 2 Přípojka stlačeného vzduchu 3 Tlumič hluku 4 Pneumatický motor 5 Adaptér pro pneumatický motor 6 Blok ložiska 7 Matice 8 Spojovací kus 9 Hřídel míchadla 10 Míchací lopatka 11 Odvzdušňovací otvor Artikel Nr CZ 15

16 Návod k provozu T-Dok-469-CZ-Rev.5 5 Montáž Personál: Odborný personál Ochranné pomůcky: Bezpečnostní obuv 5.1 Všeobecné montážní pokyny Dbejte následujících všeobecných pokynů k instalaci: Zajistěte správné uzemnění ( Ä Kapitola 5.4 Uzemnění na straně 20). Dodržujte minimální vzdálenosti míchacích lopatek ( Ä Minimální vzdálenosti na straně 18). Používejte pouze vodivé hadice o délce max. 3 m a průměru 8 9 mm. Aby bylo možné míchadlo snadno zapínat a vypínat, instalujte na vhodném místě závěrné zařízení (např. kulový kohout). Závěrné zařízení otevírejte pomalu. K nastavení otáček instalujte do zásobovacího vedení dodatečně vhodný regulátor stlačeného vzduchu s manometrem. Pneumatický motor provozujte s upraveným, suchým stlačeným vzduchem (kvalita vzduchu dle normy DIN ISO : Třída kvality 4). Za žádných okolností není dovoleno uzavírat odvzdušňovací otvor ( Ä Kapitola 5.4 Uzemnění na straně 20). K odvzdušnění mimo prostředí s nebezpečím výbuchu použijte vodivou odvzdušňovací hadici s průměrem alespoň 3 mm. Krautzberger doporučuje použít údržbovou jednotku s minimálním stupněm filtrace < 5 μ. Snižte přívod vzduchu zabudováním regulátoru tlaku na max. 6 bar. CZ 16 mail@krautzberger.com,

17 Pneumatické míchadlo RL80Ex ČEŠTINA 5.2 Rozměry a vzdálenosti Rozměry Obr. 2: Rozměry Artikel Nr CZ 17

18 Návod k provozu T-Dok-469-CZ-Rev.5 Minimální vzdálenosti Při montáži musejí být závazně dodrženy následující minimální vzdálenosti: Obr. 3: Minimální vzdálenosti Musejí být dodrženy následující minimální vzdálenosti: Č. Popis Hodnota L1 minimální vzdálenost od stěny nádoby u jedné míchací lopatky minimální vzdálenost od stěny nádoby u dvou míchacích lopatek > 20 mm > 40 mm L2 minimální vzdálenost mezi míchacími lopatkami > 50 mm L3 minimální vzdálenost od dna nádoby > 20 mm CZ 18 mail@krautzberger.com,

19 Pneumatické míchadlo RL80Ex ČEŠTINA 5.3 Montáž míchadla na víko nádoby Obr. 4: Montáž 1. Ujistěte se, že není poškozené těsnění ( Obr. 4/1) a že těsnění řádně dosedá na blok ložiska ( Obr. 4/2). 2. Blok ložiska s pneumatickým motorem ( Obr. 4/2) prostrčte shora víkem ( Obr. 4/3). 3. Znovu zkontrolujte polohu a stav těsnění ( Obr. 4/1). Obr. 5: Montáž 4. Upevněte míchadlo k víku ( Obr. 5/1). K tomu našroubujte matici ( Obr. 5/3) na blok ložiska ( Obr. 5/4) (utahovací moment: Ä Kapitola 12 Technické údaje na straně 34). 5. Zajistěte matici ( Obr. 5/3) pomocí šroubu s vnitřním šestihranem ( Obr. 5/2) ( Ä Kapitola 12 Technické údaje na straně 34). Artikel Nr CZ 19

20 Návod k provozu T-Dok-469-CZ-Rev.5 6. Pomocí závitového kolíku ( Obr. 5/6) pevně sešroubujte spojovací kus ( Obr. 5/7) s hnací hřídelí ( Obr. 5/5). 5.4 Uzemnění Obr. 6: Montáž VAROVÁNÍ! Ohrožení života elektrostatickým nábojem! Elektrostatický náboj může vést k úrazům elektrickým proudem a k tvorbě jisker a tím k výbuchu. Používejte vodivé hadice (< 1 MW). Uzemnění spojte se zemnicím šroubem ( Obr. 6/1). CZ 20 mail@krautzberger.com,

21 Pneumatické míchadlo RL80Ex ČEŠTINA 5.5 Připojení stlačeného vzduchu Obr. 7: Přípojka stlačeného vzduchu 1. Připojte přívod stlačeného vzduchu k přípojce stlačeného vzduchu ( Obr. 7/1). K obrácení chodu je nutné zaměnit tlumič hluku ( Obr. 7/2) a škrticí zpětný ventil ( Obr. 7/1). 2. Zkontrolujte všechny přípojky z hlediska pevného uložení. Artikel Nr CZ 21

22 Návod k provozu T-Dok-469-CZ-Rev Demontáž míchadla Obr. 8: Odšroubování matice 1. Vyšroubujte závitový kolík ( Obr. 8/4). 2. Stáhněte spojovací kus ( Obr. 8/5) s hřídelí míchadla ( Obr. 8/6) z hnací hřídele. 3. Povolte šroub s vnitřním šestihranem ( Obr. 8/1). 4. Odšroubujte matici ( Obr. 8/2) z bloku ložiska ( Obr. 8/3). ð Nyní lze blok ložiska s pneumatickým motorem vytáhnout z víka. CZ 22 mail@krautzberger.com,

23 Pneumatické míchadlo RL80Ex ČEŠTINA 6 Uvedení do provozu Personál: Obsluhující Ochranné pomůcky: Lehká ochrana dýchacího ústrojí Ochranné brýle Ochrana sluchu Hladina akustického tlaku UPOZORNĚNÍ! Poškození sluchu v důsledku zvýšené hladiny akustického tlaku V závislosti na provozních podmínkách může akustický tlak přístroje způsobit poškození sluchu. Zaveďte vhodná opatření, abyste snížili zátěž způsobenou příslušnou hladinou akustického tlaku. Za typ a realizaci vhodných opatření odpovídá provozovatel, který se při tom musí řídit skutečnostmi na místě. Dbejte následujících pokynů k provozu míchadla: Před zahájením provozu zkontrolujte všechna vedení stlačeného vzduchu a hadicová vedení materiálu, zda nejsou poškozená. Míchadlo provozujte pouze s uzavřenou nádobou. Pokud hrozí nebezpečí elektrostatického nabití kapaliny v důsledku míchání, je nutné přijmout odpovídající opatření (např. zvýšení elektrické vodivosti kapaliny). Dbejte bezpečnostního listu výrobce kapaliny. Míchadlo provozujte pouze s provozními parametry uvedenými v ( Ä Kapitola 12 Technické údaje na straně 34). Nádoba musí být elektricky vodivá a uzemněná. Před uvedením do provozu se ujistěte, že je víko (na kterém je míchadlo namontováno) umístěno uprostřed. Příp. nádobu upevněte. V případě použití tlakových nádob dbejte dokumentace k tlakové nádobě. Míchadlo zapněte pomocí kulového kohoutu, instalovaného na místě. Otáčky nastavte pomocí regulátoru tlaku nebo vzduchové tlumivky instalované na místě. Dbejte na tichý chod bez vibrací. Při provozu míchadla v kombinaci se zařízením pro zdvih pístu sudového čerpadla se ujistěte, že je míchadlo provozováno pouze s přesně umístěnou nádobou. Příp. namontujte polohový spínač. Při použití hřídelí míchadla s délkou 938 mm a dvojité míchací lopatky nesmí být překročeny maximální otáčky 200 min -1. Artikel Nr CZ 23

24 Návod k provozu T-Dok-469-CZ-Rev.5 7 Údržba Personál: Obsluhující Odborný personál Ochranné pomůcky: Ochranný pracovní oděv Lehká ochrana dýchacího ústrojí Ochranné brýle Ochranné rukavice Bezpečnostní obuv VAROVÁNÍ! Smrtelné nebezpečí resp. nebezpečí zranění v důsledku použití chybných náhradních dílů! Používání chybných nebo vadných náhradních dílů může mít za následek nebezpečí pro personál, jakož i poškození, nesprávné funkce nebo celkový výpadek. Používejte pouze originální náhradní díly od firmy Krautzberger nebo náhradní díly jí schválené. V případě nejasností se vždy obraťte na náš servis. 7.1 Plán údržby Intervaly údržby jsou závislé na způsobu provozu a okolních podmínkách. Nemohou být předvolené, ale je nutné je stanovit za provozu. Níže uvedená časové období při tom nesmí být překročena. Interval Práce údržby po každém použití čištění míchadla ( Ä Kapitola 7.2 Čištění na straně 25) měsíčně kontrola pevnosti šroubových spojů míchadla/hřídele jednou za půl roku kontrola drážkového kroužku z hlediska poškození, příp. výměna ( Ä Kapitola 7.3 Výměna drážkového kroužku na straně 26) každých provozních hodin kontrola bloku ložiska z hlediska netěsností ( Ä Kapitola 7.4 Kontrola bloku ložiska z hlediska netěsností na straně 27) výměna ložiska firmou Krautzberger (kontaktní údaje najdete na poslední straně) CZ 24 mail@krautzberger.com,

25 Pneumatické míchadlo RL80Ex ČEŠTINA 7.2 Čištění VAROVÁNÍ! Nebezpečí zranění v důsledku neodborného čištění! Dbejte bezpečnostních listů výrobce čisticích prostředků. Nepoužívejte halogenované čisticí prostředky. Dbejte na snášenlivost čisticího prostředku s materiálem míchadla. UPOZORNĚNÍ! Věcné škody v důsledku nečistot! Ulpívání nečistot na míchacích lopatkách nebo na hřídeli míchadla může vést k nevyváženosti nebo zablokování. Nečistoty na součástech pohonu mohou mít negativní vliv na odvod tepla. Po použití očistěte celé míchadlo. 1. Přerušte přívod stlačeného vzduchu. 2. Příp. nádobu odvzdušněte pomocí kulového kohoutu, až bude nádoba bez tlaku. Viz návod k provozu zásobníku stlačeného vzduchu. VAROVÁNÍ! Nebezpečí zranění těžkými břemeny! V závislosti na míchadle a víku nádoby může dojít k vysoké celkové hmotnosti. Zvedání provádějte ve dvou. 3. Odeberte míchadlo s víkem nádoby. Viz příp. návod k provozu nádoby nebo zařízení pro zdvih pístu čerpadla. 4. Očistěte míchadlo vhodným čisticím prostředkem. Artikel Nr CZ 25

26 Návod k provozu T-Dok-469-CZ-Rev Výměna drážkového kroužku 1. Očistěte míchadlo ( Ä Kapitola 7.2 Čištění na straně 25). 2. Demontujte míchadlo ( Ä Kapitola 5.6 Demontáž míchadla na straně 22). Obr. 9: Výměna drážkového kroužku 3. Vyjměte drážkový kroužek ( Obr. 9/1) z pouzdra bloku ložiska ( Obr. 9/2). 4. Do pouzdra bloku ložiska ( Obr. 9/2) nasaďte nový drážkový kroužek ( Obr. 9/1). Dbejte směru montáže. CZ 26 mail@krautzberger.com,

27 Pneumatické míchadlo RL80Ex ČEŠTINA 7.4 Kontrola bloku ložiska z hlediska netěsností Kontrola je potřebná/nutná pouze u tlakových nádob. Obr. 10: Kontrolní otvor 1. Vypněte pneumatické míchadlo. 2. Vyšroubujte závitový kolík ( Obr. 10/1) z kontrolního otvoru ( Obr. 10/2). 3. Zapněte pneumatické míchadlo. ð Pokud z kontrolního otvoru ( Obr. 10/2) proudí stlačený vzduch, je nutné, aby firma Krautzberger provedla výměnu těsnění v bloku ložiska (kontaktní údaje najdete na poslední straně). 4. Vypněte pneumatické míchadlo a znovu našroubujte závitový kolík ( Obr. 10/1). Artikel Nr CZ 27

28 Návod k provozu T-Dok-469-CZ-Rev.5 8 Poruchy Personál: Odborný personál 8.1 Tabulka poruch Pokud není porucha obsažená v následující tabulce, resp pokud ji nelze odstranit pomocí uvedených opatření, kontaktujte firmu Krautzberger GmbH (kontaktní údaje najdete na poslední straně). Chyba Příčina Náprava Míchadlo se neotáčí Chybný směr otáčení míchadla přerušen přívod stlačeného vzduchu vadný motor chybně připojená přípojka stlačeného vzduchu kontrola přívodu stlačeného vzduchu oprava motoru firmou Krautzberger (kontaktní údaje najdete na poslední straně) správné připojení přípojky stlačeného vzduchu ( Ä Kapitola 5.5 Připojení stlačeného vzduchu na straně 21) Netěsnost na bloku ložiska vadná těsnění bloku ložiska výměna těsnění bloku ložiska firmou Krautzberger (kontaktní údaje najdete na poslední straně) Neobvykle hlučný chod vadné ložisko výměna ložiska firmou Krautzberger (kontaktní údaje najdete na poslední straně) Kapalina není promísena opotřebené míchadlo; nevhodné míchadlo přerušené spojení mezi hřídelí míchadla a míchací lopatkou výměna míchadla; použití vhodného míchadla kontrola upevnění CZ 28 mail@krautzberger.com,

29 Pneumatické míchadlo RL80Ex ČEŠTINA 9 Náhradní díly VAROVÁNÍ! Smrtelné nebezpečí resp. nebezpečí zranění v důsledku použití chybných náhradních dílů! Používání chybných nebo vadných náhradních dílů může mít za následek nebezpečí pro personál, jakož i poškození, nesprávné funkce nebo celkový výpadek. Používejte pouze originální náhradní díly od firmy Krautzberger nebo náhradní díly jí schválené. V případě nejasností se vždy obraťte na náš servis. Objednávka náhradních dílů všeobecně Pro usnadnění objednávky náhradních dílů uvádějte následující informace: sériové číslo typ rok výroby označení číslo výrobku dle seznamu náhradních dílů množství požadovaný způsob odeslání (poštou, nákladní zásilka, lodí, letecky, expres) adresa příjemce Artikel Nr CZ 29

30 Návod k provozu T-Dok-469-CZ-Rev Přehled náhradních dílů Obr. 11: Náhradní díly CZ 30 mail@krautzberger.com,

31 Pneumatické míchadlo RL80Ex ČEŠTINA 9.2 Seznam náhradních dílů Pol. Označení Číslo položky 1 Tlumič hluku Škrticí zpětný ventil Mini kulový kohout Pneumatický motor a Adaptér pro pneumatický motor Indikační praporek * Přibližovací spínač * Distanční kroužek * Drážkový kroužek PE-UHMW * Drážkový kroužek PTFE * O-kroužek Matice Závitový kroužek (vč.11) Hřídel míchadla * Závitový kroužek (vč. 13) Míchací lopatka * (vč. 13) Míchadlo Turbo * * volitelné/podle konfigurace Artikel Nr CZ 31

32 Návod k provozu T-Dok-469-CZ-Rev.5 10 Příslušenství Pro míchadlo je k dispozici celá řada příslušenství. Pro více informací nás navštivte na internetu ( nebo se spojte se svým specializovaným prodejcem Krautzberger, odborným poradcem nebo naší interní službou. Následuje několik příkladů: sondy pro měření hladiny náplně regulátory stlačeného vzduchu k nastavení otáček komponenty k měření otáček zařízení pro zdvih pístu čerpadla beztlakové i tlakové nádoby míchací lopatky různých tvarů atd. CZ 32 mail@krautzberger.com,

33 Pneumatické míchadlo RL80Ex ČEŠTINA 11 Likvidace Pokud nebylo učiněno žádné ujednání o zpětném odběru nebo likvidaci, odevzdejte rozebrané součásti k recyklaci. Je nutné dodržovat aktuálně platné předpisy a právní normy specifické pro danou zemi. Ty mohou znít takto: Sešrotujte kovy. Plastové části odevzdejte k recyklaci. Ostatní komponenty likvidujte odděleně podle toho, z jakých materiálů jsou vyrobeny. ŽIVOTNÍ PROSTŘEDÍ! Nebezpečí pro životní prostředí v důsledku chybné likvidace! Při nesprávné likvidaci může dojít k ohrožení životního prostředí. Elektrošrot, elektronické komponenty, maziva a další pomocné látky nechte zlikvidovat autorizovanými odbornými podniky. Baterie, akumulátory a oleje nechte zlikvidovat autorizovanými odbornými podniky. Máte-li pochybnosti, informujte se o ekologické likvidaci na místním obecním úřadu nebo u speciálních odborných firem zabývajících se likvidací odpadů. Artikel Nr CZ 33

34 Návod k provozu T-Dok-469-CZ-Rev.5 12 Technické údaje 12.1 Rozměry Údaj Hodnota Jednotka Ø pneumatického motoru 109 mm Ø přípojky bloku ložiska G 1 1/2 " " G Ø míchací lopatky mm Ø hřídele míchadla 14 mm Délka pneumatického motoru 118 mm Délka hřídele míchadla s míchacími lopatkami mm 12.2 Obecné údaje Údaj Hodnota Jednotka Rozsah otáček ot/min Rozsah otáček (u hřídele míchadla s délkou 938 mm a dvojité lopatky) ot/min Přípojka stlačeného vzduchu 3,0-6,0 bar Označení pro výbušné prostředí II 1/2 G c T4 - Teplota kapaliny max. +60 C Výkon (při 6 bar, 100 ot/min) 40 W Teplota okolního prostředí C Materiál částí přicházejících do kontaktu s kapalinou nerez / hliník 12.3 Utahovací momenty Volitelné utahovací momenty je třeba volit podle směrnice VDI 2230 resp. běžné literatury (např. Würth). - CZ 34 mail@krautzberger.com,

35 Pneumatické míchadlo RL80Ex ČEŠTINA 13 Prohlášení o shodě Obr. 12: Prohlášení o shodě Artikel Nr CZ 35

36 Návod k provozu T-Dok-469-CZ-Rev.5 Obr. 13: Prohlášení o shodě CZ 36 mail@krautzberger.com,

37 Pneumatické míchadlo RL80Ex ČEŠTINA 14 Poznámky Artikel Nr CZ 37

38 Návod k provozu T-Dok-469-CZ-Rev.5 15 Index B Bezpečnostní upozornění...6 Č Číslo výrobku...5 Čištění...25 E Elektrostatický náboj...11 F Funkce...5 K Kontrola přepravy...14 Kvalifikace uživatelů...7 Kvalita vzduchu...16 L Likvidace...33 N Nebezpečí...6 O Ochrana životního prostředí...13 Ochranné pomůcky...8 Osobní ochranné pomůcky...8 P Personál...7 Provoz...23 Provozovatel...10 Přehled...15 R Rozměrový výkres...17 Rozměry... 17, 34 S Skladování...14 T Tabulka poruch...28 CZ 38 mail@krautzberger.com,

39 Pneumatické míchadlo RL80Ex ČEŠTINA V Vzdálenosti...18 Artikel Nr CZ 39

40

41 Krautzberger GmbH Stockbornstraße 13 D Eltville am Rhein Hotline: +49 (0) Centrála: +49 (0) Fax: +49 (0) Internet: Krautzberger GmbH 2016 Krautzberger GmbH 2016
