Návod k provozu Tlakový zásobník na materiál MDM 2l. T-Dok-289-CZ-Rev Překlad originálního návodu k provozu

Transkript

1 CZ Návod k provozu Tlakový zásobník na materiál MDM 2l T-Dok-289-CZ-Rev Překlad originálního návodu k provozu

2 Děkujeme vám, že jste se rozhodli pro výrobek firmy Krautzberger. Jeho výroba probíhala podle nejmodernějších výrobních postupů a byla přijata rozsáhlá opatření v oblasti řízení jakosti. Přicházíme proto s příslibem té nejvyšší kvality. Pokud máte nějaké dotazy, přání či podněty, neváhejte nás kontaktovat. Jsme vám kdykoli k dipozici. Informace k návodu k provozu Tento návod umožňuje bezpečné a efektivní zacházení s přístrojem. Návod je součástí přístroje a musí být uložen v bezprostřední blízkosti přístroje tak, aby byl personálu kdykoli k dispozici. Personál si musí tento návod před zahájením prací pečlivě pročíst a porozumět mu. Základním předpokladem pro bezpečnost práce je dodržování všech uvedených bezpečnostních upozornění a pokynů v tomto návodu. Kromě toho platí místní předpisy BOZP a všeobecná bezpečnostní ustanovení pro oblast nasazení tohoto přístroje. Z důvodu volitelných variant výbavy se mohou obrázky v tomto návodu k provozu lišit od vašeho přístroje. Informace k tématu ochrany proti výbuchu Celá řada našich konkurentů označuje své výrobky již nějakou dobu symbolem Ex. Firma Krautzberger tak nečiní. My naše výrobky konstruujeme a vyrábíme podle aktuálně platných směrnic. Pokud je takové označení výrobku nutné, je na výrobku uvedeno jako výsledek nezbytné analýzy zdrojů vznícení. Není-li uvedeno žádné označení, znamená to, že z analýzy zdrojů vznícení i z dosavadních zkušeností ke zhodnocení použitelnosti výrobků v prostředí s nebezpečím výbuchu vyplynulo, že výrobek popsaný v tomto návodu k provozu nepředstavuje potenciální zdroj vznícení s výjimkou elektrostatického náboje. S přihlédnutím k vyrovnání potenciálu (řádným uzemněním) je použití v prostředí s nebezpečím výbuchu dle současně platných směrnic přípustné. CZ 2 mail@krautzberger.com,

3 Tlakový zásobník na materiál MDM 2l ČEŠTINA Obsah 1 Funkce a identifikace Funkce Identifikace Zacházení s tímto návodem k provozu Informace o návodu k provozu Symboly v tomto návodu k obsluze Požadavky na personál Osobní ochranné pomůcky Bezpečnost a odpovědnost Odpovědnost provozovatele Používání v souladu s určením Předvídatelné chybné použití Všeobecná bezpečnostní upozornění Bezpečnostní zařízení Zbytková rizika Chování v nouzových situacích Přeprava, skladování a obal Přeprava Skladování balíků Obal Přehled Montáž Bezpečnost Všeobecné montážní pokyny Připojení sondy pro měření hladiny náplně (volitelně) Vedení stlačeného vzduchu a materiálu Provoz Bezpečnost Všeobecné pokyny k prvnímu uvedení do provozu/uvedení do provozu Odstavení Uvedení do provozu Odvzdušňování a plnění tlakového zásobníku na materiál Údržba Bezpečnost Práce po provedené údržbě Plán údržby Čištění CZ 3

4 Návod k provozu T-Dok-289-CZ-Rev Kontrola bezpečnostního ventilu Výměna drážkového kroužku (pneumatický motor/snímač pro měření otáček) - volitelně Poruchy Bezpečnost Tabulka poruch Customer Care (péče o zákazníky) Náhradní díly Demontáž a likvidace Bezpečnost Demontáž Likvidace Technické údaje Rozměry Prohlášení o zabudování Index CZ 4 mail@krautzberger.com,

5 Tlakový zásobník na materiál MDM 2l ČEŠTINA 1 Funkce a identifikace 1.1 Funkce Tlakové zásobníky na materiál od firmy Krautzberger jsou nádoby s odnímatelnými víky, ve kterých se pomocí stlačeného vzduchu uvádějí pod tlak kapalné a nízkoviskózní materiály. Materiál pod tlakem pak je možné vést pomocí vhodných hadicových a potrubních vedení k místům odběru (například stříkacím zařízením nebo pod.). Hlavní oblastí použití tlakových zásobníků na materiál je sektor lakování a nanášení barev. Odběr materiálu probíhá prostřednictvím stoupací trubky na víku nádoby a může mít několik vývodů k připojení několika odběrných zařízení. Standardně jsou tlakové zásobníky na materiál Krautzberger vybaveny vývodem materiálu s uzavíracím zařízením, armaturou pro připojení stlačeného vzduchu s přetlakovým ventilem a manometrem k indikaci tlaku. Tlakové zásobníky na materiál lze vybavit míchadly, sondami pro měření hladiny náplně, plnicími zařízeními a dalším příslušenstvím. Maximální teplota použitého média nesmí poklesnout pod teplotu -10 C a nesmí překročit teplotu +50 C. Korozní nebo silně abrazivní materiály se smí používat pouze po konzultaci s firmou Krautzberger. Maximální provozní přetlak je 2,5 bar. Maximální vstupní tlak vzduchu je 6 bar. 1.2 Identifikace Rozsah dodávky Typ Číslo výrobku Tlakový zásobník na materiál - MDM 2 litry volitelně: Pneumatické míchadlo - RL , Provozní návod T-dok-289 Sériové číslo Na tlakovém zásobníku na materiál se nachází sériové číslo. Toto slouží k jednoznačné identifikaci přístroje CZ 5

6 Návod k provozu T-Dok-289-CZ-Rev. 0 2 Zacházení s tímto návodem k provozu 2.1 Informace o návodu k provozu Základním předpokladem pro bezpečné zacházení a bezporuchový provoz produktu je znalost základních bezpečnostních upozornění a předpisů. Tento návod k provozu obsahuje nejdůležitější pokyny pro bezpečný provoz produktu. Tento návod k provozu, především bezpečnostní upozornění, musí dodržovat všechny osoby, které pracují u produktu nebo s produktem. Kromě toho musí být dodržována pravidla a předpisy prevence úrazů platné na příslušném místě použití. 2.2 Symboly v tomto návodu k obsluze Bezpečnostní upozornění Bezpečnostní upozornění jsou v tomto provozním návodu označena symboly. Bezpečnostní upozornění jsou uvozena signálními slovy, která vyjadřují míru ohrožení. NEBEZPEČÍ! Tato kombinace symbolu a signálního slova upozorňuje na bezprostřední nebezpečnou situaci, které musí být předcházeno, jinak hrozí usmrcení nebo vážné zranění. VAROVÁNÍ! Tato kombinace symbolu a signálního slova upozorňuje na možnou nebezpečnou situaci, které musí být předcházeno, jinak může hrozit usmrcení nebo vážné zranění. POZOR! Tato kombinace symbolu a signálního slova upozorňuje na možnou nebezpečnou situaci, které musí být předcházeno, jinak může dojít k drobnému nebo lehkému zranění. UPOZORNĚNÍ! Tato kombinace symbolu a signálního slova upozorňuje na možnou nebezpečnou situaci, které musí být předcházeno, jinak může dojít k věcným škodám nebo poškození životního prostředí. CZ 6 mail@krautzberger.com,

7 Tlakový zásobník na materiál MDM 2l ČEŠTINA ŽIVOTNÍ PROSTŘEDÍ! Tato kombinace symbolu a signálního slova upozorňuje na možná nebezpečí pro životní prostředí. Tipy a doporučení Tento symbol označuje užitečné tipy a doporučení, jakož i informace pro efektivní a bezporuchový provoz. Příklad bezpečnostních upozornění v pokynech Bezpečnostní upozornění se mohou vztahovat k určitým jednotlivým pokynům. Takováto bezpečnostní upozornění jsou zakomponována do pokynu, aby nenarušila plynulost čtení při provádění činnosti. Jsou použita výše popsaná signální slova. 1. Povolte šroub. 2. POZOR! Nebezpečí sevření víkem! Opatrně zavřete víko. 3. Pevně zašroubujte šroub. Zvláštní bezpečnostní pokyny Kvůli upozornění na zvláštní nebezpečí jsou v bezpečnostních pokynech použity následující symboly: Výstražná značka Druh nebezpečí Varování před nebezpečným místem. Další označení Ke zdůraznění pokynů, výsledků, seznamů, odkazů a dalších prvků jsou v tomto návodu použita následující označení: CZ 7

8 Návod k provozu T-Dok-289-CZ-Rev. 0 Označení ð [Tlačítko] Indikace Vysvětlení 2.3 Požadavky na personál pokyny krok za krokem výsledky provedených úkonů odkazy na odstavce tohoto návodu a související podklady seznamy bez určeného pořadí ovládací prvky (např. tlačítka, spínače), indikační prvky (např. signální světla) Prvky obrazovky (např. tlačítka na obrazovce, obsazení funkčních kláves) V tomto návodu jsou pro různé oblasti činností specifikovány níže uvedené kvalifikace personálu: Kvalifikovaný elektrikář Kvalifikovaný elektrikář je na základě svého odborného vzdělání, znalostí a zkušeností, jakož i znalostí příslušných norem a ustanovení schopen vykonávat práce na elektrických zařízeních, samostatně rozpoznat možná nebezpečí a zabránit jejich vzniku. Kvalifikovaný elektrikář má speciální vzdělání pro rozsah prací, které provádí, a zná relevantní normy a ustanovení. Obsluhující Obsluhující byl v rámci instruktáže provozovatele poučen o jemu svěřených úkolech a o možných nebezpečích, hrozících v případě nevhodného počínání. Úkoly nad rámec obsluhy v běžném provozu smí obsluhující plnit pouze v případě, že je to v tomto návodu uvedeno a provozovatel jej tím výslovně pověřil. Odborný personál Odborný personál je na základě svého odborného vzdělání, znalostí a zkušeností, jakož i znalostí příslušných norem a ustanovení schopen vykonávat jemu přidělené práce, samostatně rozpoznat možná nebezpečí a zabránit jejich vzniku. 2.4 Osobní ochranné pomůcky Osobní ochranné pomůcky slouží k ochraně osob před újmami na zdraví a zajišťují jejich bezpečí a zdraví při práci. Personál musí při provádění různých prací na stroji a se strojem používat osobní ochranné pomůcky. Provozovatel by měl personál obsluhy v pravidelných a opětovných školeních informovat o tom, že práce bez ochranných pomůcek může poškodit zdraví. Výběr ochranných pomůcek závisí mj. použitém hrubém materiálu a na okolních podmínkách u provozovatele přímo na místě. Pro správnou volbu ochranných pomůcek je třeba dbát údajů výrobce materiálu v bezpečnostním listu. CZ 8 mail@krautzberger.com,

9 Tlakový zásobník na materiál MDM 2l ČEŠTINA Následuje vysvětlení doporučených osobních ochranných pomůcek: Lehká ochrana dýchacího ústrojí Lehká ochrana dýchacího ústrojí slouží k ochraně před nebezpečným prachem. Ochranné rukavice Ochranné rukavice slouží k ochraně rukou před odíráním, odřeninami, bodnutími nebo hlubšími zraněními a také před kontaktem s horkými plochami. Ochranné brýle Ochranné brýle slouží k ochraně očí před poletujícími částmi a stříkajícími kapalinami. Ochranný pracovní oděv CZ 9

10 Návod k provozu T-Dok-289-CZ-Rev. 0 Ochranný pracovní oděv je těsně přiléhající pracovní oděv s malou odolností proti roztržení, s úzkými rukávy a bez odstávajících částí. Bezpečnostní obuv Bezpečnostní obuv chrání nohy před pohmožděninami, padajícími součástmi a uklouznutím na kluzkém povrchu. Ochranná helma Helma slouží k ochraně hlavy jednak před padajícími součástmi a kývajícími se břemeny, jednak před poraněním v omezeném prostoru. CZ 10 mail@krautzberger.com,

11 Tlakový zásobník na materiál MDM 2l ČEŠTINA 3 Bezpečnost a odpovědnost 3.1 Odpovědnost provozovatele Provozovatel Provozovatel je osoba, která stroj sama provozuje ke komerčním nebo hospodářským účelům, nebo jej přenechá k používání třetí osobě a během provozu nese právní odpovědnost za výrobek, ochranu uživatele, personálu nebo třetích osob. Povinnosti provozovatele Tento stroj je používán v průmyslovém prostředí. Provozovatel stroje proto podléhá zákonným povinnostem týkajícím se bezpečnosti práce. Vedle bezpečnostních upozornění uvedených v tomto návodu je nutné dodržovat také bezpečnostní předpisy, předpisy BOZP, předpisy na ochranu životního prostředí atd. platné pro oblast nasazení stroje v dané zemi. Dále provozovatel odpovídá za to, že je stroj stále v technicky bezvadném stavu. Proto platí následující: Provozovatel se musí postarat o dodržování intervalů údržby uvedených v tomto návodu. Provozovatel musí pravidelně nechat kontrolovat funkčnost a úplnost všech bezpečnostních zařízení. 3.2 Používání v souladu s určením Tlakové zásobníky na materiál MDM 2 litry slouží výhradně k uchovávání a dalšímu vedení kapalných a nízkoviskózních materiálů. Hlavní oblastí použití je sektor lakování a nanášení barev. K používání v souladu s určením patří také dodržování všech pokynů uvedených v tomto návodu k provozu. 3.3 Předvídatelné chybné použití Jakékoli jiné použití nad rámec používání v souladu s určením nebo jiný způsob používání platí jako nesprávné použití. Zamezte níže uvedená použití přístroje. Nejsou v souladu s určením a mohou vést k nebezpečným situacím: Montáž a uvedení do provozu provádějte výhradně podle pokynů uvedených v tomto návodu k provozu. Vždy dodržujte bezpečnostní předpisy, předpisy BOZP, předpisy na ochranu životního prostředí atd. platné pro oblast nasazení tlakového zásobníku na materiál v dané zemi. Vzhledem k velkému množství používaných kapalin, koncentrací, teplot a znečištění není možné vždy závazně posoudit chemickou odolnost námi použitých materiálů. Prověřte proto vhodnost nádoby, neboť za to nemůžeme převzít záruku. Používejte pouze originální náhradní díly výrobce. Tlakový zásobník na materiál provozujte pouze v případě, že jsou dodrženy hodnoty uvedené v ( Ä Kapitola 12 Technické údaje na straně 48) resp. na typovém štítku. Dbejte bezpečnostních listů výrobce stříkacího média. Přestavbu tlakového zásobníku na materiál smí provádět pouze odborný personál a smí být realizována pouze v souladu s platnými zákonnými předpisy CZ 11

12 Návod k provozu T-Dok-289-CZ-Rev. 0 Takový zásobník na materiál nepřepravujte ve stavu pod tlakem. Takový zásobník na materiál nepoužívejte ve výbušném prostředí. Nároky jakéhokoli druhu za škody způsobené chybným použitím jsou vyloučeny. 3.4 Všeobecná bezpečnostní upozornění NEBEZPEČÍ! Ohrožení života elektrickým proudem! Při kontaktu s díly pod napětím hrozí bezprostřední ohrožení života. Elektrické součásti mohou provádět nekontrolované pohyby a způsobit vážná zranění! Proto: Práce na elektrické instalaci svěřte pouze odborným elektrikářům. Před zahájením instalace vypněte elektrické napájení a zajistěte je proti opětovnému zapnutí. VAROVÁNÍ! Ohrožení života, nebezpečí zranění nebo věcných škod v důsledku nebezpečných médií! Možné následky: Používání nebezpečných médií může mít za následek smrt, nejvážnější zranění nebo věcné škody. Při manipulaci s nebezpečnými látkami dbejte na to, aby byly k dispozici aktuální bezpečnostní listy výrobců nebezpečných látek. Nezbytná opatření vyplývají z obsahu bezpečnostního listu. Vzhledem k tomu, že na základě nově získaných poznatků může být potenciál ohrožení určité látky kdykoli přehodnocen, je nutné pravidelně kontrolovat bezpečnostní list a případně jej nahradit aktuálním vyhotovením. Za přítomnost a aktuální stav bezpečnostního listu a s tím spojenou analýzu rizik pro příslušná pracoviště odpovídá provozovatel. VAROVÁNÍ! Nebezpečí zranění při otevření tlakového zásobníku na materiál pod tlakem! V důsledku rychlého úniku tlaku může mít otevření tlakového zásobníku na materiál pod tlakem za následek závažná zranění a věcné škody. Proto: Tlak zásobníku na materiál odbourávejte kontrolovaně. Tlakový zásobník na materiál otvírejte až bude bez tlaku. CZ 12 mail@krautzberger.com,

13 Tlakový zásobník na materiál MDM 2l ČEŠTINA VAROVÁNÍ! Nebezpečí zranění pohyblivými součástmi! Pohyblivé součásti mohou způsobit vážná zranění. Proto: Během provozu nezasahujte do rotujících nebo pohyblivých součástí. V nebezpečné oblasti noste těsně přiléhající ochranný pracovní oděv s malou odolností proti roztržení. POZOR! Nebezpečí zranění stlačeným vzduchem! Nekontrolovaný únik stlačeného vzduchu může vést k vážným zraněním! Proto: Před pracemi na přístroji/stroji uzavřete všechna vedení stlačeného vzduchu a odpojte je. Stlačený vzduch nikdy nesměřujte na živé tvory. POZOR! Nebezpečí zranění ostrými hranami! Ostré hrany a špičaté rohy konstrukčních součástí mohou způsobit odřeniny a řezné rány na kůži. Proto: Při pracích na ostrých hranách nebo špičatých rozích nebo v jejich blízkosti buďte opatrní. V případě pochybností noste ochranné rukavice CZ 13

14 Návod k provozu T-Dok-289-CZ-Rev. 0 POZOR! Nebezpečí zranění zakopnutím o hadice a kabely! Hadice a kabely mohou být příčinou uklouznutí a zakopnutí. Při pádu může dojít ke zraněním. Proto: Vždy dávejte pozor na hadice a kabely v pracovním prostoru. Kabely pokládejte pokud možno mimo pracovní prostor do určeného kabelového kanálu. Místa s nebezpečím zakopnutí označte černo-žlutou značkovací páskou. POZOR! Nebezpečí sevření při zavírání rychloupínacích uzávěrů! Zavírání rychloupínacích uzávěrů tlakového zásobníku na materiál může mít za následek zranění. Proto: Víko zásobníku zavírejte opatrně. Provoz venku! Pokud je přístroj provozován venku, chraňte jej pomocí vhodných opatření před okolními vlivy, jakými jsou: vlhkost UV záření mráz atd. CZ 14 mail@krautzberger.com,

15 Tlakový zásobník na materiál MDM 2l ČEŠTINA 3.5 Bezpečnostní zařízení Bezpečnostní ventil Obr. 1: Bezpečnostní ventil Malý tlakový zásobník na materiál je vybaven bezpečnostním ventilem ( Obr. 1/1). Pokud tlak v zásobníku překročí hodnotu 2,5 bar, ventil se otevře a vypustí přetlak. 3.6 Zbytková rizika Přístroje, stroje, resp. zařízení firmy Krautzberger jsou zkonstruovány podle aktuálního stavu techniky a uznávaných bezpečnostně technických pravidel. Přesto může při jejich používání dojít k ohrožení života a zdraví uživatele nebo třetích osob, resp. poškození přístroje, stroje, zařízení nebo jiných věcných hodnot. Během montáže, provozu, a také při provádění údržbových prací jsou neustále přítomna mechanická ohrožení (pohmoždění, ustřižení, pořezání sevření, popálení apod.). 3.7 Chování v nouzových situacích V zásadě je nutné dodržovat platné národní, regionální a specifické provozní předpisy pro chování v nouzových situacích a případně ze strany provozovatele přijmout odpovídající bezpečnostní opatření CZ 15

16 Návod k provozu T-Dok-289-CZ-Rev. 0 4 Přeprava, skladování a obal Personál: Odborný personál 4.1 Přeprava Tlakový zásobník na materiál MDM 2 je chráněn kartonovým obalem. Kartonový obal lze opětovně použít k uskladnění. Tlakový zásobník na materiál MDM 2 smí být přepravován pouze bez tlaku, prázdný a vyčištěný. 4.2 Skladování balíků Balíky skladujte za následujících podmínek: Neskladujte je venku. Skladujte v suchém prostředí bez prachu. Nevystavujte agresivním médiím. Chraňte před slunečním zářením. Zamezte mechanickým otřesům. Skladovací teplota: 15 až 40 C. Relativní vlhkost vzduchu: max. 60 %. 4.3 Obal Jednotlivé balíky jsou zabaleny podle očekávaných podmínek přepravy. Obal má balík chránit v době před montáží před přepravním poškozením, korozí a jiným poškozením. Odstraňte obalový materiál. Případně odstraňte přepravní pojistky. CZ 16 mail@krautzberger.com,

17 Tlakový zásobník na materiál MDM 2l ČEŠTINA 5 Přehled Obr. 2: Přehled 1 Držák * 2 Pneumatické míchadlo * 3 Kulový kohout - přípojka stlačeného vzduchu (na zásobníku označena písmenem "D") 4 Přípojka stlačeného vzduchu (na tlakovém zásobníku na materiál označena písmenem "A") 5 Přípojka - odběrné zařízení (na tlakovém zásobníku na materiál označena písmenem "B") * 6 Regulátor tlaku - tlak zásobníku 7 Vypouštěcí ventil (na tlakovém zásobníku na materiál označen písmenem "C") 8 Víko tlakového zásobníku na materiál 9 Upínací uzávěr 10 Typový štítek 11 Bezpečnostní ventil 12 Výstup - nanášený materiál (na tlakovém zásobníku na materiál označen písmenem "F") 13 Kulový kohout - výstup - nanášený materiál * volitelné CZ 17

18 Návod k provozu T-Dok-289-CZ-Rev. 0 6 Montáž 6.1 Bezpečnost Personál: Odborný personál Kvalifikovaný elektrikář Ochranné pomůcky: Výběr ochranných pomůcek závisí na podmínkách montáže přímo na místě. Pro správný výběr ochranných pomůcek je nutné dodržet bezpečnostní předpisy, předpisy BOZP a předpisy na ochranu životního prostředí atd. platné v dané zemi. VAROVÁNÍ! Nebezpečí zranění v důsledku neodborné instalace! Neodborná instalace může vést k vážným úrazům nebo věcným škodám. Proto: Před zahájením prací zajistěte dostatečně velký prostor pro montáž. S otevřenými součástmi s ostrými hranami zacházejte opatrně. Dbejte na pořádek a čistotu v místě montáže. Součásti nebo nářadí ležící volně na sobě nebo poházené okolo představují potenciální zdroje úrazů. Zajistěte odbornou montáž součástí. Dodržujte předepsané utahovací momenty šroubů. Zajistěte součásti proti převržení nebo pádu. Ujistěte se, že používaná hadicová vedení vyhovují požadavkům na tlak, chemické a mechanické namáhání. Dbejte při tom údajů výrobce stříkacího média na bezpečnostním listu. POZOR! Nebezpečí zranění stlačeným vzduchem! Nekontrolovaný únik stlačeného vzduchu může způsobit závážná poranění! Proto: Před jakýmikoli pracemi na přístroji/stroji uzavřete všechna vedení stlačeného vzduchu a příp. je odvzdušněte. Stlačený vzduch nikdy nesměrujte na živé tvory. Před uvedením do provozu zkontrolujte hadicová vedení stlačeného vzduchu z hlediska poškození a pevného uložení. CZ 18 mail@krautzberger.com,

19 Tlakový zásobník na materiál MDM 2l ČEŠTINA POZOR! Nebezpečí zranění ostrými hranami! Ostré hrany a špičaté rohy konstrukčních součástí mohou způsobit odřeniny a řezné rány na kůži. Proto: Při pracích na ostrých hranách nebo špičatých rozích nebo v jejich blízkosti buďte opatrní. V případě pochybností noste ochranné rukavice. POZOR! Nebezpečí zranění zakopnutím o hadice a kabely! Hadice a kabely mohou být příčinou uklouznutí a zakopnutí. Při pádu může dojít ke zraněním. Proto: Vždy dávejte pozor na hadice a kabely v pracovním prostoru. Kabely pokládejte pokud možno mimo pracovní prostor do určeného kabelového kanálu. Místa s nebezpečím zakopnutí označte černo-žlutou značkovací páskou. 6.2 Všeobecné montážní pokyny Dbejte následujících všeobecných pokynů k instalaci: Montáž a uvedení do provozu provádějte výhradně podle pokynů uvedených v tomto návodu k provozu. Postavte tlakový zásobník na materiál na rovnou plochu. Ujistěte se, že místo instalace disponuje dostatečným větráním. Nesmí dojít k ohrožení zaměstnanců ani třetích osob. Tlakové zásobníky na materiál musí být přístupné, aby bylo možné provádět periodické kontroly. Typový štítek musí být dobře čitelný. Obsluha tlakového zásobníku na materiál musí být možná z bezpečného stanoviště. Tlakový zásobník na materiál nesmí být vystaven žádným vnějším mechanickým vlivům. Tlakový zásobník na materiál musí být chráněný před zásahy nepovolaných osob. Ujistěte se, že používaná hadicová vedení vyhovují požadavkům na tlak, chemické a mechanické namáhání. Zajistěte, aby připojený stlačený vzduch neobsahoval olej ani pevné látky. Tlakový zásobník na materiál provozujte s upraveným, suchým stlačeným vzduchem (kvalita vzduchu dle normy DIN ISO : třída kvality 4). Společnost Krautzberger doporučuje používat údržbovou jednotku. Zabudováním regulátoru tlaku na max. 2,5 bar snižte přívod vzduchu. Na vhodném místě instalujte závěrné zařízení (např. kulový kohout). Stlačený vzduch nikdy nesměřujte na živé tvory CZ 19

20 Návod k provozu T-Dok-289-CZ-Rev. 0 Zajistěte správné uzemnění. Přestavbu tlakového zásobníku na materiál smí provádět pouze odborný personál a smí být realizována pouze v souladu s platnými zákonnými předpisy. Tlakové zásobníky na materiál, které budou instalovány v prostředích s nebezpečím výbuchu, musí být před uvedením do provozu podrobeny prověrce, kterou provede způsobilá osoba dle nařízení pro bezpečnost provozu. 6.3 Připojení sondy pro měření hladiny náplně (volitelně) UPOZORNĚNÍ! Elektrické připojení musí být provedeno podle bezpečnostních ustanovení pro zřizování elektrických zařízeních platných v dané zemi. Sondu pro měření hladiny náplně připojte příslušným způsobem k připojovacímu kabelu. 6.4 Vedení stlačeného vzduchu a materiálu Odběr materiálu probíhá prostřednictvím stoupací trubky na víku zásobníku. Odběr materiálu může mít jeden nebo několik vývodů k připojení jednoho nebo několika odběrných zařízení. Vzduchová armatura s jemným regulátorem může být vybavena možnostmi připojení, jako např. míchadly, ručními stříkacími aparáty atd. CZ 20 mail@krautzberger.com,

21 Tlakový zásobník na materiál MDM 2l ČEŠTINA Obr. 3: Přípojky stlačeného vzduchu a materiálu 1. Zavřete kulový kohout - přípojku stlačeného vzduchu ( Obr. 3/2). 2. Zavřete regulátor tlaku - tlak zásobníku ( Obr. 3/4). 3. Připojte tlakovou hadici na materiál u výstupu - nanášený materiál ( Obr. 3/1). 4. Připojte přívod stlačeného vzduchu k přípojce stlačeného vzduchu ( Obr. 3/3). 5. Zkontrolujte všechny přípojky z hlediska pevného uložení. Ujistěte se, že jsou všechny zemnicí přípojky v pracovním prostoru řádně uzemněné. Po namontování musí proběhnout přejímka způsobilou osobou (podle nařízení pro bezpečnost provozu) CZ 21

22 Návod k provozu T-Dok-289-CZ-Rev. 0 7 Provoz 7.1 Bezpečnost Personál: Obsluhující Ochranné pomůcky: Volba ochranných pomůcek závisí na médiu používaném provozovatelem. Pro správnou volbu ochranných pomůcek je třeba dbát údajů výrobce média v bezpečnostním listu. VAROVÁNÍ! Ohrožení života, nebezpečí zranění nebo věcných škod v důsledku nebezpečných médií! Možné následky: Používání nebezpečných médií může mít za následek smrt, nejvážnější zranění nebo věcné škody. Při manipulaci s nebezpečnými látkami dbejte na to, aby byly k dispozici aktuální bezpečnostní listy výrobců nebezpečných látek. Nezbytná opatření vyplývají z obsahu bezpečnostního listu. Vzhledem k tomu, že na základě nově získaných poznatků může být potenciál ohrožení určité látky kdykoli přehodnocen, je nutné pravidelně kontrolovat bezpečnostní list a případně jej nahradit aktuálním vyhotovením. Za přítomnost a aktuální stav bezpečnostního listu a s tím spojenou analýzu rizik pro příslušná pracoviště odpovídá provozovatel. VAROVÁNÍ! Nebezpečí zranění při otevření tlakového zásobníku na materiál pod tlakem! V důsledku rychlého úniku tlaku může mít otevření tlakového zásobníku na materiál pod tlakem za následek závažná zranění a věcné škody. Proto: Tlak zásobníku na materiál odbourávejte kontrolovaně. Tlakový zásobník na materiál otvírejte až bude bez tlaku. CZ 22 mail@krautzberger.com,

23 Tlakový zásobník na materiál MDM 2l ČEŠTINA VAROVÁNÍ! Nebezpečí zranění pohyblivými součástmi! Pohyblivé součásti mohou způsobit vážná zranění. Proto: Během provozu nezasahujte do rotujících nebo pohyblivých součástí. V nebezpečné oblasti noste těsně přiléhající ochranný pracovní oděv s malou odolností proti roztržení. VAROVÁNÍ! Nebezpečí zranění v důsledku neodborné obsluhy! Neodborná obsluha může vést k vážným úrazům nebo věcným škodám. Proto: Stlačený vzduch nikdy nesměřujte na osoby. Před každou operací zkontrolujte hadicová vedení materiálu a stlačeného vzduchu z hlediska poškození a pevného uložení. Dbejte údajů výrobce stříkacího média na bezpečnostním listu. Zajistěte, aby připojený stlačený vzduch neobsahoval olej ani pevné látky. POZOR! Nebezpečí zranění stlačeným vzduchem! Nekontrolovaný únik stlačeného vzduchu může vést k vážným zraněním! Proto: Před pracemi na přístroji/stroji uzavřete všechna vedení stlačeného vzduchu a odpojte je. Stlačený vzduch nikdy nesměřujte na živé tvory CZ 23

24 Návod k provozu T-Dok-289-CZ-Rev. 0 POZOR! Nebezpečí sevření při zavírání rychloupínacích uzávěrů! Zavírání rychloupínacích uzávěrů tlakového zásobníku na materiál může mít za následek zranění. Proto: Víko zásobníku zavírejte opatrně. 7.2 Všeobecné pokyny k prvnímu uvedení do provozu/uvedení do provozu Dbejte následujících všeobecných pokynů k prvnímu uvedení do provozu/uvedení do provozu: Tlakový zásobník na materiál MDM 2 uvádějte do provozu výhradně podle pokynů uvedených v tomto návodu k provozu. Vždy dodržujte bezpečnostní předpisy, předpisy BOZP, předpisy na ochranu životního prostředí atd. platné pro oblast nasazení tlakového zásobníku na materiál MDM 2 v dané zemi. Vzhledem k velkému množství používaných kapalin, koncentrací, teplot a znečištění není možné vždy závazně posoudit chemickou odolnost námi použitých materiálů. Prověřte proto vhodnost nádoby, neboť za to nemůžeme převzít záruku. Stlačený vzduch nikdy nesměřujte na živé tvory. Ujistěte se, že používaná hadicová vedení vyhovují požadavkům na tlak, chemické a mechanické namáhání. Před každou operací zkontrolujte hadicová vedení materiálu a stlačeného vzduchu z hlediska poškození a pevného uložení. Dbejte bezpečnostních listů výrobce média. Tlakový zásobník na materiál MDM 2 provozujte pouze s provozními parametry (tlak, teplota atd.) uvedenými na typovém štítku. 7.3 Odstavení Krátkodobé odstavení Přerušte přívod stlačeného vzduchu ze strany provozovatele. CZ 24 mail@krautzberger.com,

25 Tlakový zásobník na materiál MDM 2l ČEŠTINA Dlouhodobé odstavení 1. Přerušte přívod stlačeného vzduchu ze strany provozovatele a zajistěte ho proti opětovnému zapnutí. Obr. 4: Dlouhodobé odstavení 2. Zavřete kulový kohout - přípojku stlačeného vzduchu ( Obr. 4/1). 3. Odvzdušněte zásobník s výpustným ventilem ( Obr. 4/2), až bude zásobník bez tlaku. U provedení zásobníku s manometrem proveďte na manometru vizuální kontrolu. 4. Vyčištěte tlakový zásobník na materiál ( Ä Kapitola 8.4 Čištění na straně 34) CZ 25

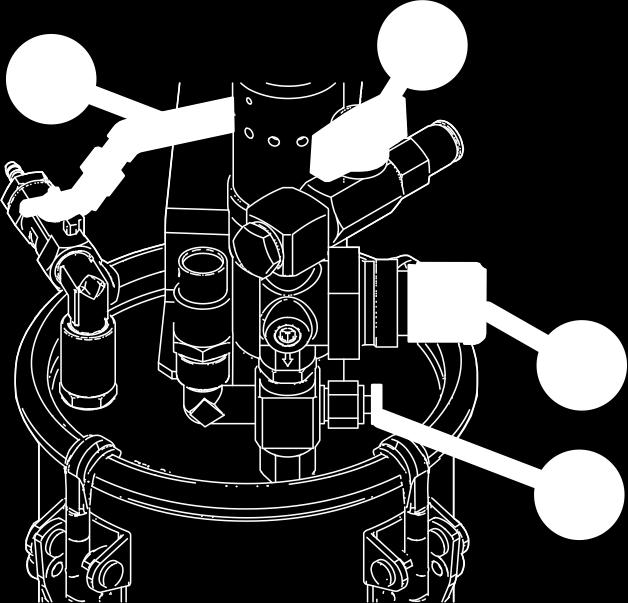

26 Návod k provozu T-Dok-289-CZ-Rev Uvedení do provozu První uvedení do provozu 1. Vyčištěte tlakový zásobník na materiál ( Ä Kapitola 8.4 Čištění na straně 34). 2. Naplňte nanášený materiál ( Ä Kapitola 7.5 Odvzdušňování a plnění tlakového zásobníku na materiál na straně 29). Obr. 5: Provoz 3. Zavřete kulový kohout - přípojku stlačeného vzduchu ( Obr. 5/2), regulátor tlaku ( Obr. 5/3), výpustný ventil ( Obr. 5/4), kulový kohout - výstup - nanášený materiál ( Obr. 5/1). 4. Zapněte přívod stlačeného vzduchu ze strany provozovatele. UPOZORNĚNÍ! Maximální tlak vzduchu nesmí překročit 2,5 bar. 5. Otevřete kulový kohout - přípojku stlačeného vzduchu ( Obr. 5/2). 6. Tlak materiálu regulujte opatrným otáčením regulátoru tlaku ( Obr. 5/3). U provedení zásobníku s manometrem můžete nastavený tlak odečítat na manometru. 7. Otevřete kulový kohout - výstup - nanášený materiál ( Obr. 5/1). CZ 26 mail@krautzberger.com,

27 Tlakový zásobník na materiál MDM 2l ČEŠTINA UPOZORNĚNÍ! Použití pouze jedné přípojky! Při použití pouze jedné přípojky materiálu dbejte na to, aby byl příslušný kulový kohout nepoužívané přípojky uzavřen CZ 27

28 Návod k provozu T-Dok-289-CZ-Rev Provoz 1. Je-li zapotřebí, naplňte nanášený materiál ( Ä Kapitola 7.5 Odvzdušňování a plnění tlakového zásobníku na materiál na straně 29). Obr. 6: Provoz 2. Zavřete kulový kohout - přípojku stlačeného vzduchu ( Obr. 6/1) a výpustný ventil ( Obr. 6/3). UPOZORNĚNÍ! Použití pouze jedné přípojky! Při použití pouze jedné přípojky materiálu dbejte na to, aby byl příslušný kulový kohout nepoužívané přípojky uzavřen. 3. Zapněte přívod stlačeného vzduchu ze strany provozovatele. UPOZORNĚNÍ! Maximální tlak vzduchu nesmí překročit 2,5 bar. 4. Otevřete kulový kohout - přípojku stlačeného vzduchu ( Obr. 6/1). 5. Je-li zapotřebí, tlak materiálu regulujte opatrným otáčením regulátoru tlaku ( Obr. 6/2). U provedení zásobníku s manometrem můžete nastavený tlak odečítat na manometru. CZ 28 mail@krautzberger.com,

29 Tlakový zásobník na materiál MDM 2l ČEŠTINA 7.5 Odvzdušňování a plnění tlakového zásobníku na materiál Odvzdušňování VAROVÁNÍ! Nebezpečí zranění při otevření tlakového zásobníku na materiál pod tlakem! V důsledku rychlého úniku tlaku může mít otevření tlakového zásobníku na materiál pod tlakem za následek závažná zranění a věcné škody. Proto: Tlak zásobníku na materiál odbourávejte kontrolovaně. Tlakový zásobník na materiál otvírejte až bude bez tlaku. VAROVÁNÍ! Nebezpečí zranění pohyblivými součástmi! Pohyblivé součásti mohou způsobit vážná zranění. Proto: Během provozu nezasahujte do rotujících nebo pohyblivých součástí. V nebezpečné oblasti noste těsně přiléhající ochranný pracovní oděv s malou odolností proti roztržení. 1. Přerušte přívod stlačeného vzduchu ze strany provozovatele a zajistěte ho proti opětovnému zapnutí. Obr. 7: Odvzdušňování 2. Zavřete kulový kohout - přípojku stlačeného vzduchu ( Obr. 7/1). 3. Odvzdušněte zásobník s výpustným ventilem ( Obr. 7/2), až bude zásobník bez tlaku CZ 29

30 Návod k provozu T-Dok-289-CZ-Rev. 0 U provedení zásobníku s manometrem proveďte na manometru vizuální kontrolu. 4. VAROVÁNÍ! Při otevírání víka hrozí zvýšené nebezpečí požáru! Proto: Vyhněte se otevřeným plamenům a žhavým částem v pracovním prostoru. Nepoužívejte vybavení, nástroje ani součásti, které vytvářejí zápalné jiskry. Otevřete stahovací uzávěry a sejměte víko. UPOZORNĚNÍ! Hadice stlačeného vzduchu resp. hadice na materiál (vedení) se nesmí lámat nebo být vystaveny zatížení tahem. Obr. 8: Těsnění víka 5. Zkontrolujte těsnění víka ( Obr. 8/1) z hlediska čistoty, opotřebení a poškození a v případě potřeby ho vyměňte. CZ 30 mail@krautzberger.com,

31 Tlakový zásobník na materiál MDM 2l ČEŠTINA 6. V případě potřeby tlakový zásobník na materiál vyčistěte ( Ä Kapitola 8.4 Čištění na straně 34). Plnění 1. UPOZORNĚNÍ! Zpracovávaný nanášený materál naplňte maximálně 35 mm pod horní okraj zásobníku. 2. Tlakový zásobník na materiál naplňte nanášeným materiálem. UPOZORNĚNÍ! Dbejte na čistotu těsnicích ploch víka a zásobníku a také na správné usazení těsnění víka. Nasaďte víko a uzavřete stahovací uzávěry. 3. Ujistěte se, že je zavřený výpustný ventil CZ 31

32 Návod k provozu T-Dok-289-CZ-Rev. 0 8 Údržba 8.1 Bezpečnost Personál: Odborný personál Ochranné pomůcky: Výběr ochranných pomůcek závisí na podmínkách montáže přímo na místě a na používaném médiu provozovatele. Pro správný výběr ochranných pomůcek je nutné dodržet bezpečnostní předpisy, předpisy BOZP a předpisy na ochranu životního prostředí atd. platné v dané zemi a dbát údajů výrobce média v bezpečnostním listu. VAROVÁNÍ! Nebezpečí zranění při otevření tlakového zásobníku na materiál pod tlakem! V důsledku rychlého úniku tlaku může mít otevření tlakového zásobníku na materiál pod tlakem za následek závažná zranění a věcné škody. Proto: Tlak zásobníku na materiál odbourávejte kontrolovaně. Tlakový zásobník na materiál otvírejte až bude bez tlaku. VAROVÁNÍ! Nebezpečí zranění pohyblivými součástmi! Pohyblivé součásti mohou způsobit vážná zranění. Proto: Během provozu nezasahujte do rotujících nebo pohyblivých součástí. V nebezpečné oblasti noste těsně přiléhající ochranný pracovní oděv s malou odolností proti roztržení. VAROVÁNÍ! Nebezpečí zranění v důsledku použití chybných náhradních dílů! Použití chybných nebo vadných náhradních dílů může mít za následek ohrožení personálu, poškození, chybnou funkci nebo celkový výpadek. Používejte pouze originální náhradní díly od firmy Krautzberger nebo náhradní díly jí schválené. V případě nejasností vždy kontaktujte naši péči o zákazníky (Customer Care). CZ 32 mail@krautzberger.com,

33 Tlakový zásobník na materiál MDM 2l ČEŠTINA POZOR! Nebezpečí zranění stlačeným vzduchem! Nekontrolovaný únik stlačeného vzduchu může způsobit závážná poranění! Proto: Před jakýmikoli pracemi na přístroji/stroji uzavřete všechna vedení stlačeného vzduchu a příp. je odvzdušněte. Stlačený vzduch nikdy nesměrujte na živé tvory. Před uvedením do provozu zkontrolujte hadicová vedení stlačeného vzduchu z hlediska poškození a pevného uložení. POZOR! Nebezpečí zranění ostrými hranami! Ostré hrany a špičaté rohy konstrukčních součástí mohou způsobit odřeniny a řezné rány na kůži. Proto: Při pracích na ostrých hranách nebo špičatých rozích nebo v jejich blízkosti buďte opatrní. V případě pochybností noste ochranné rukavice. Ochrana životního prostředí Zásadně musí být vždy dodržována místní ustanovení dané země. Při provádění údržby dodržujte níže uvedená upozornění na ochranu životního prostředí: Sešrotujte kovy. Plastové části odevzdejte k recyklaci. Ostatní komponenty likvidujte odděleně podle toho, z jakých materiálů jsou vyrobeny. Odborně zlikvidujte eventuální zbytky stříkacích médií, a to odděleně od přístroje. Provozní a pomocné látky, jakož i ostatní spotřební materiály odstraňte a ekologicky zlikvidujte. 8.2 Práce po provedené údržbě Po ukončení údržby se musí provést tyto kroky: Zkontrolujte pevné utažení všech šroubových spojů uvolněných při údržbě. Zkontrolujte opětovné správné namontování všech krytů a ochranných zařízení. Ujistěte se, že všechny nástroje, materiály atd. byly odstraněny z pracovní oblasti. Vyčistěte pracovní prostor. Vyteklé kapaliny odborně zlikvidujte. Ujistěte se, že správně pracují všechny bezpečnostní součásti CZ 33

34 Návod k provozu T-Dok-289-CZ-Rev Plán údržby V následujících odstavcích jsou popsány údržbové a kontrolní práce, nezbytné pro optimální a bezporuchový provoz přístroje. Pokud při pravidelných kontrolách zjistíte zvýšené opotřebení, zkraťte nutné intervaly údržby podle skutečných známek opotřebení. V případě dotazů týkajících se údržbových prací a intervalů údržby kontaktujte naši péči o zákazníky (Customer Care). Interval V případě potřeby Práce údržby Pohyblivé součásti stahovacích uzávěrů mírně namažte tukem. Po použití Vyčištěte tlakový zásobník na materiál ( Ä Kapitola 8.4 Čištění na straně 34 Před každou operací Před každým uvedením do provozu Při otevření víka zásobníku Měsíčně Jednou za rok, resp. každých 500 provozních hodin * volitelně (míchadlo) 8.4 Čištění Vyčistěte hřídel míchadla s míchacími lopatkami ( Ä Kapitola 8.4 Čištění na straně 34) * Zkontrolujte bezpečnostní ventil ( Ä Kapitola 8.5 Kontrola bezpečnostního ventilu na straně 39) Zkontrolujte vzruchová vedení, vedení materiálu a přípojek z hlediska těsnosti a pevného uložení Zkontrolujte těsnění víka (/1) z hlediska čistoty, opotřebení a poškození a v případě potřeby je vyměňte ( Ä Kapitola 8.4 Čištění na straně 34) Kontrola pevnosti šroubových spojů Údržba servisním technikem (kontaktujte péči o zákazníky, Customer Care) * Zkontrolujte těsnost drážkového kroužku, příp. vyměňte ( Ä Kapitola 8.6 Výměna drážkového kroužku (pneumatický motor/snímač pro měření otáček) - volitelně na straně 40) * VAROVÁNÍ! Nebezpečí zranění při otevření tlakového zásobníku na materiál pod tlakem! V důsledku rychlého úniku tlaku může mít otevření tlakového zásobníku na materiál pod tlakem za následek závažná zranění a věcné škody. Proto: Tlak zásobníku na materiál odbourávejte kontrolovaně. Tlakový zásobník na materiál otvírejte až bude bez tlaku. CZ 34 mail@krautzberger.com,

35 Tlakový zásobník na materiál MDM 2l ČEŠTINA VAROVÁNÍ! Nebezpečí zranění v důsledku neodborného čištění! Čištění nesprávnými čisticími médii může způsobit vážná zranění. Proto: Dbejte bezpečnostních listů výrobce média. Dbejte bezpečnostních listů výrobce čisticích prostředků. Nepoužívejte halogenované čisticí prostředky. UPOZORNĚNÍ! Zabraňte vniknutí čisticího prostředku do armatur víka CZ 35

36 Návod k provozu T-Dok-289-CZ-Rev Přerušte přívod stlačeného vzduchu ze strany provozovatele a zajistěte ho proti opětovnému zapnutí. Obr. 9: Odvzdušňování 2. Zavřete kulový kohout - přípojku stlačeného vzduchu ( Obr. 9/1). 3. Odvzdušněte zásobník s výpustným ventilem ( Obr. 9/2), až bude zásobník bez tlaku. U provedení zásobníku s manometrem proveďte na manometru vizuální kontrolu. 4. VAROVÁNÍ! Při otevírání víka hrozí zvýšené nebezpečí požáru! Proto: Vyhněte se otevřeným plamenům a žhavým částem v pracovním prostoru. Nepoužívejte vybavení, nástroje ani součásti, které vytvářejí zápalné jiskry. Otevřete stahovací uzávěry a sejměte víko. UPOZORNĚNÍ! Hadice stlačeného vzduchu resp. hadice na materiál (vedení) se nesmí lámat nebo být vystaveny zatížení tahem. 5. Pokud není tlakový zásobník na materiál zcela vyprázdněný, vyprázdněte ho pomocí vhodné umělohmotné nádoby. CZ 36 mail@krautzberger.com,

37 Tlakový zásobník na materiál MDM 2l ČEŠTINA Dbejte bezpečnostního listu použitého kapalného či nízkoviskózního materiálu. 6. Tlakový zásobník na materiál a těsnicí plochy mezi nádobou a víkem zásobníku očistěte pomocí vhodného čisticího prostředku resp. vytřete. Hadry na čištění a případné další čisticí pomůcky odborně zlikvidujte. Dbejte předpisů místních podniků zabývajících se likvidací odpadů. 7. UPOZORNĚNÍ! Věcné škody v důsledku nečistot! Ulpívání nečistot na míchacích lopatkách nebo na hřídeli může vést k nevyváženosti nebo zablokování. Nečistoty na součástech pohonu mohou mít negativní vliv na odvod tepla. Po použití očistěte celé míchadlo. Hřídel míchadla a míchací lopatky vyčistěte vhodným čisticím prostředkem (volitelně) CZ 37

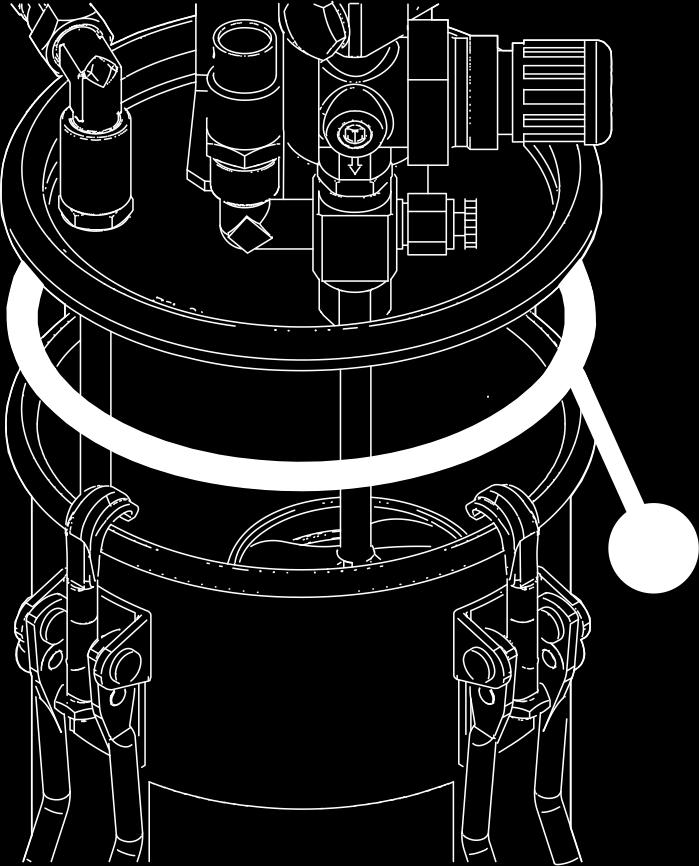

38 Návod k provozu T-Dok-289-CZ-Rev. 0 Obr. 10: Těsnění víka 8. Zkontrolujte těsnění víka ( Obr. 10/1) z hlediska čistoty, opotřebení a poškození a v případě potřeby ho vyměňte. 9. UPOZORNĚNÍ! Dbejte na čistotu těsnicích ploch víka a zásobníku a také na správné usazení těsnění víka. Nasaďte víko a uzavřete stahovací uzávěry. 10. Ujistěte se, že je zavřený výpustný ventil. CZ 38 mail@krautzberger.com,

39 Tlakový zásobník na materiál MDM 2l ČEŠTINA 8.5 Kontrola bezpečnostního ventilu Obr. 11: Kontrola bezpečnostního ventilu Otočte bezpečnostní ventil ( Obr. 11/1) proti směru pohybu hodinových ručiček a hned jej opět zavřete. ð Pokud bezpečnostní ventil nevypouští, nesmí se tlakový zásobník na materiál používat, dokud nebude namontován nový bezpečnostní ventil. Kontaktujte péči o zákazníky (Customer Care) CZ 39

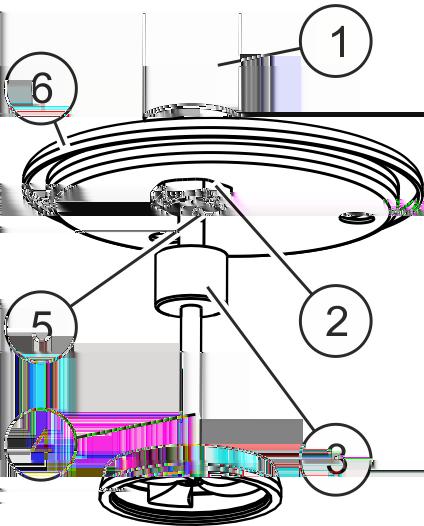

40 Návod k provozu T-Dok-289-CZ-Rev Výměna drážkového kroužku (pneumatický motor/snímač pro měření otáček) - volitelně 1. Sejměte víko tlakového zásobníku na materiál ( Ä Kapitola 8.4 Čištění na straně 34). Obr. 12: Demontáž pneumatického míchadla 2. Je-li součástí zařízení, průchodku s ochranou proti přelití ( Obr. 12/3) stáhněte dolů. 3. Hřídel míchadla s míchacími lopatkami ( Obr. 12/4) odšroubujte z pneumatického motoru ( Obr. 12/1) resp. z připojovacího pouzdra snímače pro měření otáček. Vhodným nástrojem přidržte hřídel pneumatického motoru v určeném vývrtu ( Obr. 12/5). 4. Povolte matici ( Obr. 12/2) U vík zásobníku se závitem se matice ( Obr. 12/2) nenachází. 5. Pneumatický motor ( Obr. 12/1) vytáhněte z víka zásobníku ( Obr. 12/6). U vík zásobníku ( Obr. 12/6) se závitem pneumatický motor ( Obr. 12/1) z víka zásobníku vyšroubujte. CZ 40 mail@krautzberger.com,

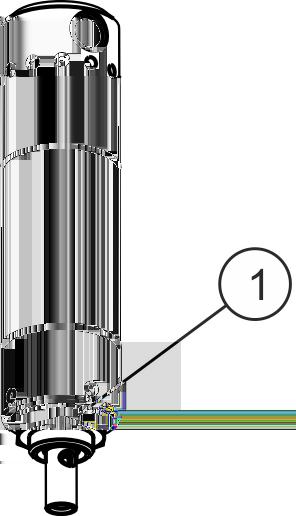

41 Tlakový zásobník na materiál MDM 2l ČEŠTINA Obr. 13: Výměna drážkového kroužku 6. Vyjměte drážkový kroužek ( Obr. 13/2) z pouzdra bloku ložiska ( Obr. 13/1). 7. Do pouzdra bloku ložiska ( Obr. 13/1) nasaďte nový drážkový kroužek ( Obr. 13/2). Dbejte na směr montáže. Obr. 14: Montáž pneumatického míchadla 8. Povolte matici ( Obr. 14/1) CZ 41

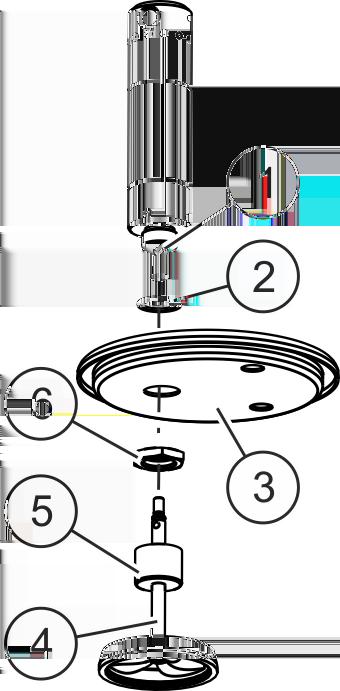

42 Návod k provozu T-Dok-289-CZ-Rev. 0 Obr. 15: Montáž pneumatického míchadla 9. Ujistěte se, že není poškozené těsnění ( Obr. 15/2) a že přiléhá k bloku ložiska. 10. Pneumatický motor prostrčte shora skrz víko zásobníku ( Obr. 15/3). U vík zásobníku se závitem pneumatický motor do víka zásobníku ( Obr. 15/3) zašroubujte. 11. Znovu zkontrolujte polohu a stav těsnění ( Obr. 15/2). 12. Utáhněte matici ( Obr. 15/6). U vík zásobníku se závitem není matice ( Obr. 15/6) potřebná. 13. Je-li součástí zařízení, nasuňte průchodku s ochranou proti přelití ( Obr. 15/5) nasuňte na hřídel míchadla ( Obr. 15/4). 14. Míchací hřídel s míchacími lopatkami ( Obr. 15/4) našroubujte na pneumatický motor. Vhodným nástrojem přidržte hřídel pneumatického motoru v určeném vývrtu ( Obr. 15/1). CZ 42 mail@krautzberger.com,

43 Tlakový zásobník na materiál MDM 2l ČEŠTINA 15. Průchodku s ochranou proti přelití ( Obr. 15/5) nasuňte nahoru do drážky CZ 43

44 Návod k provozu T-Dok-289-CZ-Rev. 0 9 Poruchy 9.1 Bezpečnost Personál: Odborný personál Chování v případě nebezpečných poruch Obecně platí: 1. Při poruchách, které představují bezprostřední nebezpečí pro osoby nebo věcné hodnoty, zařízení ihned vypněte. 2. Zjistěte příčinu poruchy. 3. O poruše informujte odpovědnou osobu v místě nasazení zařízení. 4. Pokud odstranění poruchy vyžaduje práce v nebezpečné oblasti, vypněte zařízení a zajistěte je proti opětovnému zapnutí. 5. V závislosti na druhu poruchy ji nechte odstranit autorizovaným odborným personálem nebo se o její odstranění pokuste sami. 9.2 Tabulka poruch Pokud není porucha obsažená v následujících tabulkách, respektive pokud ji nelze odstranit pomocí uvedených opatření, kontaktujte péči o zákazníky firmy Krautzberger (Customer Care). Tlakový zásobník na materiál Závada Příčina Náprava Netěsnost mezi přírubou zásobníku a víkem Netěsnost v armatuře na stlačený vzduch Netěsné pneumatické míchadlo Netěsnost na vývodu materiálu Netěsnost u ukazatele hladiny náplně Netěsnost bezpečnostního ventilu Stlačený vzduch nelze nastavit Nečistoty na přírubě zásobníku, těsnění víka Pórovité těsnění víka Vadné těsnění Vadné těsnění Vadné těsnění Vadné těsnění Vadné těsnění Vadný regulátor stlačeného vzduchu Očištění příruby zásobníku, těsnění víka Výměna těsnění víka Výměna těsnění armatury na stlačený vzduch Výměna těsnění pneumatického míchadla Výměna těsnění na vývodu materiálu Výměna těsnění ukazatele hladiny náplně Výměna těsnění bezpečnostného ventilu Výměna regulátoru stlačeného vzduchu CZ 44 mail@krautzberger.com,

45 Tlakový zásobník na materiál MDM 2l ČEŠTINA Pneumatické míchadlo Závada Příčina Náprava Hřídel míchadla s míchacími lopatkami se neotáčí Přerušen přívod stlačeného vzduchu Vadný motor Kontrola přívodu stlačeného vzduchu Nechte motor opravit společností Krautzberger (kontaktujte péči o zákazníky firmy Krautzberger). Netěsnost na bloku ložiska Vadná těsnění bloku ložiska Nechte těsnění bloku ložiska vyměnit společností Krautzberger (kontaktujte péči o zákazníky firmy Krautzberger). Neobvykle hlučný chod Vadné ložisko Nechte ložisko vyměnit společností Krautzberger (kontaktujte péči o zákazníky firmy Krautzberger). Kapalina není promísena Opotřebené míchací lopatky. Míchací lopatky z nevhodného materiálu. 9.3 Customer Care (péče o zákazníky) Použijte vhodné míchací lopatky Krautzberger GmbH Zákaznický servis Stockbornstr Eltville am Rhein customercare@krautzberger.com CZ 45

46 Návod k provozu T-Dok-289-CZ-Rev Náhradní díly Používejte pouze originální náhradní díly od firmy Krautzberger nebo náhradní díly jí schválené. V případě nejasností vždy kontaktujte naši péči o zákazníky (Customer Care). Objednávka náhradních dílů všeobecně Pro usnadnění objednávky náhradních dílů uvádějte následující informace: sériové číslo typ/název výrobku označení číslo výrobku dle seznamu náhradních dílů množství požadovaný způsob odeslání (poštou, nákladní zásilka, lodí, letecky, expres) adresa příjemce Kompletní přehled náhradních dílů je k dispozici na internetové stránce firmy Krautzberger GmbH: CZ 46 mail@krautzberger.com,

47 Tlakový zásobník na materiál MDM 2l ČEŠTINA 11 Demontáž a likvidace 11.1 Bezpečnost Personál: Odborný personál Ochranné pomůcky: Výběr ochranných pomůcek závisí mj. na okolních podmínkách u provozovatele přímo na místě a používaném nanášeném materiálu. Pro správnou volbu ochranných pomůcek je třeba dbát údajů výrobce stříkacího média v bezpečnostním listu Demontáž VAROVÁNÍ! Nebezpečí zranění při neodborné demontáži! Před zahájením demontáže: Vypněte přístroj a zajistěte jej proti opětovnému zapnutí. Od přístroje fyzicky odpojte veškeré zdroje energie a vybijte akumulované zbytkové energie. Provozní a pomocné látky, jakož i ostatní spotřební materiály odstraňte a ekologicky zlikvidujte. Následně odborně vyčistěte sestavy a součásti a za dodržení platných místních předpisů BOZP a předpisů na ochranu životního prostředí je rozeberte Likvidace ŽIVOTNÍ PROSTŘEDÍ! Nebezpečí pro životní prostředí v důsledku chybné likvidace! Při nesprávné likvidaci může dojít k ohrožení životního prostředí. Pokud nebylo učiněno žádné ujednání o zpětném odběru nebo likvidaci, odevzdejte rozebrané součásti k recyklaci: Sešrotujte kovy. Plastové části odevzdejte k recyklaci. Ostatní komponenty likvidujte odděleně podle toho, z jakých materiálů jsou vyrobeny. Odborně zlikvidujte eventuální zbytky stříkacích médií, a to odděleně od přístroje. Máte-li pochybnosti, informujte se o ekologické likvidaci na místním obecním úřadu nebo u specializovaných odborných firem zabývajících se likvidací odpadů CZ 47

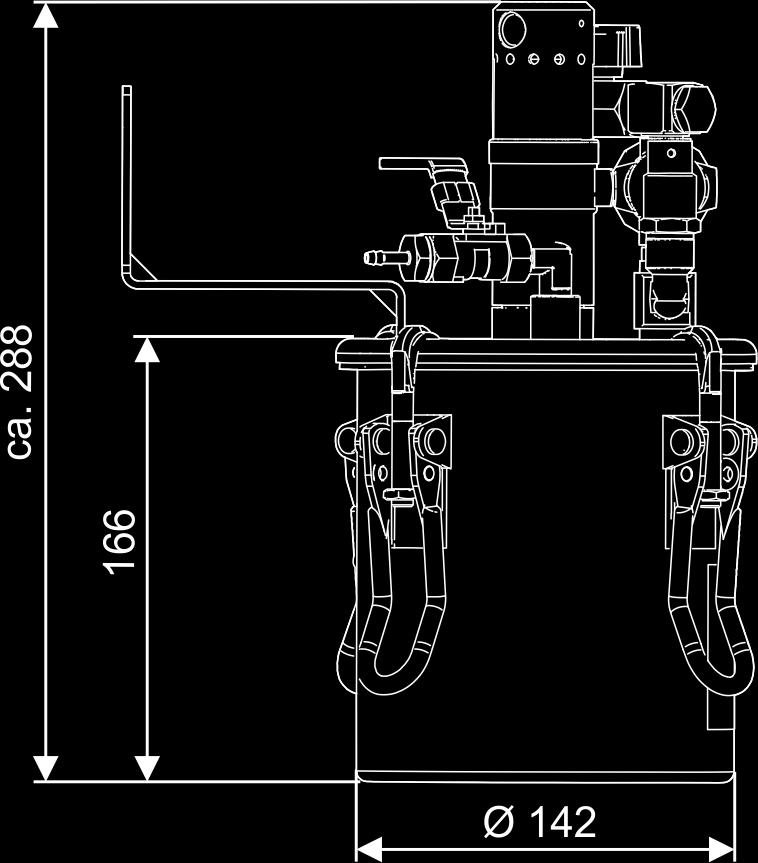

48 Návod k provozu T-Dok-289-CZ-Rev Technické údaje Údaj Hodnota Jednotka Max. provozní přetlak 2,5 bar Max. provozní teplota + 50 C Přípojka vzduchu - hadice, vniřní průměr 8/9 - Přípojka materiálu - hadice PK-6 - Hmotnost 2,4-4,3 kg 12.1 Rozměry Obr. 16: Rozměry CZ 48 mail@krautzberger.com,

49 Tlakový zásobník na materiál MDM 2l ČEŠTINA 13 Prohlášení o zabudování Obr. 17: Prohlášení o zabudování CZ 49

50 Návod k provozu T-Dok-289-CZ-Rev Index B Bezpečnostní ventil...15 C Customer Care (péče o zákazníky) Č Číslo výrobku...5 D Demontáž...47 Dodání...16 H Hlášení poruch...44 Hmotnost...48 K Kvalifikace uživatelů...8 N Nesprávné použití...11 O Obsah...5 Ochrana životního prostředí...33 P Personál...8 Piktogramy...6 Popis funkce...5 Používání v souladu s určením...11 Provozovatel...11 Předvídatelné nesprávné použití...11 Přetlakový ventil...15 Přípojné hodnoty...48 R Rozměry...48 Rozsah dodávky...5 S Skladování...16 Symboly...6 CZ 50 mail@krautzberger.com,

51 Tlakový zásobník na materiál MDM 2l ČEŠTINA T Tabulka poruch...44 U Uložení...16 Upozornění k bezpečnosti...12 Z Závada CZ 51

52

53 Krautzberger GmbH Stockbornstraße 13 D Eltville am Rhein Hotline: +49 (0) Centrála: +49 (0) Fax: +49 (0) Internet: Krautzberger GmbH 2018 Krautzberger GmbH 2018
