Důležitá informace. Tento přijímač je vhodný pro provozní napětí 4 až 12 V/DC.

Transkript

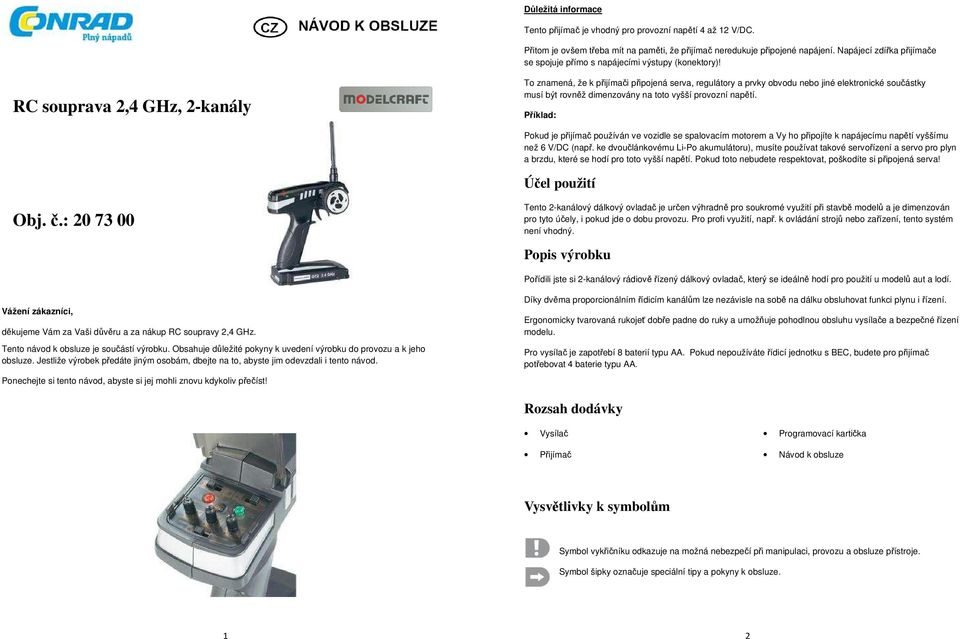

1 Důležitá informace Tento přijímač je vhodný pro provozní napětí 4 až 12 V/DC. Přitom je ovšem třeba mít na paměti, že přijímač neredukuje připojené napájení. Napájecí zdířka přijímače se spojuje přímo s napájecími výstupy (konektory)! RC souprava 2,4 GHz, 2-kanály To znamená, že k přijímači připojená serva, regulátory a prvky obvodu nebo jiné elektronické součástky musí být rovněž dimenzovány na toto vyšší provozní napětí. Příklad: Pokud je přijímač používán ve vozidle se spalovacím motorem a Vy ho připojíte k napájecímu napětí vyššímu než 6 V/DC (např. ke dvoučlánkovému Li-Po akumulátoru), musíte používat takové servořízení a servo pro plyn a brzdu, které se hodí pro toto vyšší napětí. Pokud toto nebudete respektovat, poškodíte si připojená serva! Účel použití Obj. č.: Tento 2-kanálový dálkový ovladač je určen výhradně pro soukromé využití při stavbě modelů a je dimenzován pro tyto účely, i pokud jde o dobu provozu. Pro profi využití, např. k ovládání strojů nebo zařízení, tento systém není vhodný. Popis výrobku Pořídili jste si 2-kanálový rádiově řízený dálkový ovladač, který se ideálně hodí pro použití u modelů aut a lodí. Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup RC soupravy 2,4 GHz. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Díky dvěma proporcionálním řídicím kanálům lze nezávisle na sobě na dálku obsluhovat funkci plynu i řízení. Ergonomicky tvarovaná rukojeť dobře padne do ruky a umožňuje pohodlnou obsluhu vysílače a bezpečné řízení modelu. Pro vysílač je zapotřebí 8 baterií typu AA. Pokud nepoužíváte řídicí jednotku s BEC, budete pro přijímač potřebovat 4 baterie typu AA. Rozsah dodávky Vysílač Přijímač Programovací kartička Návod k obsluze Vysvětlivky k symbolům Symbol vykřičníku odkazuje na možná nebezpečí při manipulaci, provozu a obsluze přístroje. Symbol šipky označuje speciální tipy a pokyny k obsluze. 1 2

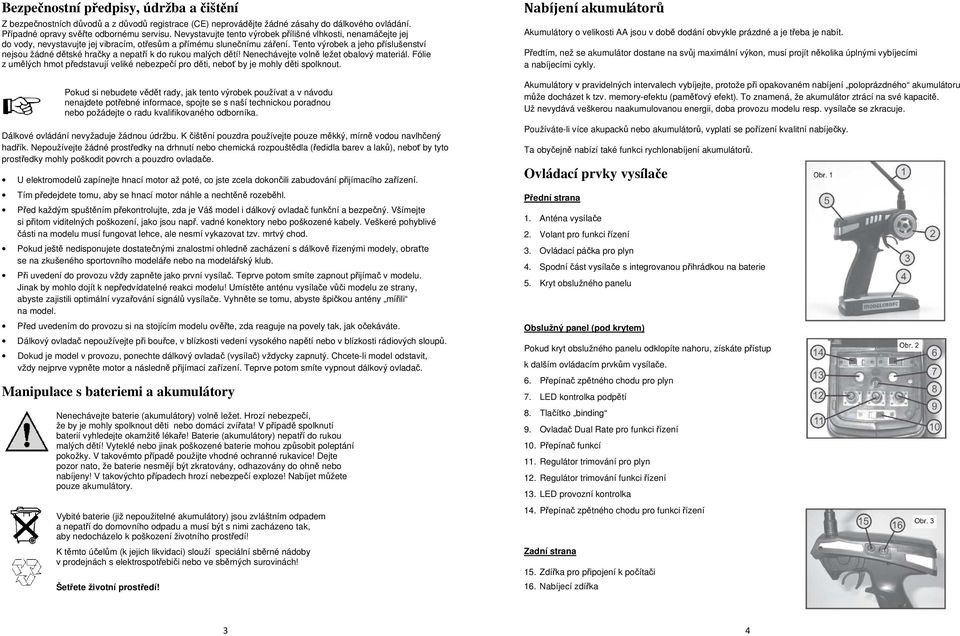

2 Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do dálkového ovládání. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří k do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Dálkové ovládání nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro ovladače. U elektromodelů zapínejte hnací motor až poté, co jste zcela dokončili zabudování přijímacího zařízení. Tím předejdete tomu, aby se hnací motor náhle a nechtěně rozeběhl. Před každým spuštěním překontrolujte, zda je Váš model i dálkový ovladač funkční a bezpečný. Všímejte si přitom viditelných poškození, jako jsou např. vadné konektory nebo poškozené kabely. Veškeré pohyblivé části na modelu musí fungovat lehce, ale nesmí vykazovat tzv. mrtvý chod. Pokud ještě nedisponujete dostatečnými znalostmi ohledně zacházení s dálkově řízenými modely, obraťte se na zkušeného sportovního modeláře nebo na modelářský klub. Při uvedení do provozu vždy zapněte jako první vysílač. Teprve potom smíte zapnout přijímač v modelu. Jinak by mohlo dojít k nepředvídatelné reakci modelu! Umístěte anténu vysílače vůči modelu ze strany, abyste zajistili optimální vyzařování signálů vysílače. Vyhněte se tomu, abyste špičkou antény mířili na model. Před uvedením do provozu si na stojícím modelu ověřte, zda reaguje na povely tak, jak očekáváte. Dálkový ovladač nepoužívejte při bouřce, v blízkosti vedení vysokého napětí nebo v blízkosti rádiových sloupů. Dokud je model v provozu, ponechte dálkový ovladač (vysílač) vždycky zapnutý. Chcete-li model odstavit, vždy nejprve vypněte motor a následně přijímací zařízení. Teprve potom smíte vypnout dálkový ovladač. Manipulace s bateriemi a akumulátory Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Nabíjení akumulátorů Akumulátory o velikosti AA jsou v době dodání obvykle prázdné a je třeba je nabít. Předtím, než se akumulátor dostane na svůj maximální výkon, musí projít několika úplnými vybíjecími a nabíjecími cykly. Akumulátory v pravidelných intervalech vybíjejte, protože při opakovaném nabíjení poloprázdného akumulátoru může docházet k tzv. memory-efektu (paměťový efekt). To znamená, že akumulátor ztrácí na své kapacitě. Už nevydává veškerou naakumulovanou energii, doba provozu modelu resp. vysílače se zkracuje. Používáte-li více akupacků nebo akumulátorů, vyplatí se pořízení kvalitní nabíječky. Ta obyčejně nabízí také funkci rychlonabíjení akumulátorů. Ovládací prvky vysílače Přední strana 1. Anténa vysílače 2. Volant pro funkci řízení 3. Ovládací páčka pro plyn 4. Spodní část vysílače s integrovanou přihrádkou na baterie 5. Kryt obslužného panelu Obslužný panel (pod krytem) Pokud kryt obslužného panelu odklopíte nahoru, získáte přístup k dalším ovládacím prvkům vysílače. 6. Přepínač zpětného chodu pro plyn 7. LED kontrolka podpětí 8. Tlačítko binding 9. Ovladač Dual Rate pro funkci řízení 10. Přepínač funkcí 11. Regulátor trimování pro plyn 12. Regulátor trimování funkci řízení 13. LED provozní kontrolka 14. Přepínač zpětného chodu pro funkci řízení Zadní strana 15. Zdířka pro připojení k počítači 16. Nabíjecí zdířka 3 4

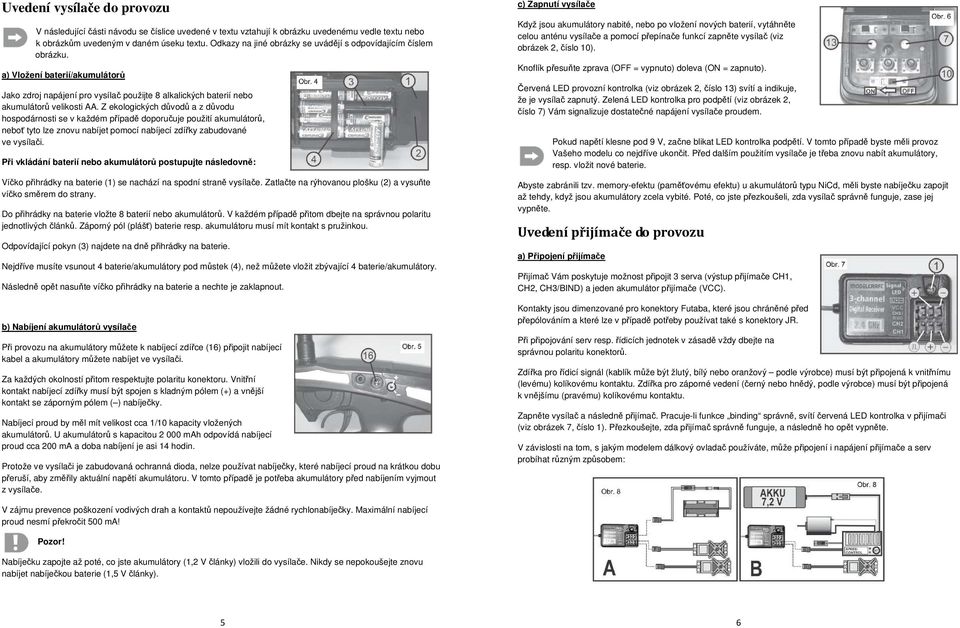

3 Uvedení vysílače do provozu V následující části návodu se číslice uvedené v textu vztahují k obrázku uvedenému vedle textu nebo k obrázkům uvedeným v daném úseku textu. Odkazy na jiné obrázky se uvádějí s odpovídajícím číslem obrázku. a) Vložení baterií/akumulátorů Jako zdroj napájení pro vysílač použijte 8 alkalických baterií nebo akumulátorů velikosti AA. Z ekologických důvodů a z důvodu hospodárnosti se v každém případě doporučuje použití akumulátorů, neboť tyto lze znovu nabíjet pomocí nabíjecí zdířky zabudované ve vysílači. Při vkládání baterií nebo akumulátorů postupujte následovně: Víčko přihrádky na baterie (1) se nachází na spodní straně vysílače. Zatlačte na rýhovanou plošku (2) a vysuňte víčko směrem do strany. Do přihrádky na baterie vložte 8 baterií nebo akumulátorů. V každém případě přitom dbejte na správnou polaritu jednotlivých článků. Záporný pól (plášť) baterie resp. akumulátoru musí mít kontakt s pružinkou. Odpovídající pokyn (3) najdete na dně přihrádky na baterie. Nejdříve musíte vsunout 4 baterie/akumulátory pod můstek (4), než můžete vložit zbývající 4 baterie/akumulátory. Následně opět nasuňte víčko přihrádky na baterie a nechte je zaklapnout. b) Nabíjení akumulátorů vysílače Při provozu na akumulátory můžete k nabíjecí zdířce (16) připojit nabíjecí kabel a akumulátory můžete nabíjet ve vysílači. Za každých okolností přitom respektujte polaritu konektoru. Vnitřní kontakt nabíjecí zdířky musí být spojen s kladným pólem (+) a vnější kontakt se záporným pólem ( ) nabíječky. Nabíjecí proud by měl mít velikost cca 1/10 kapacity vložených akumulátorů. U akumulátorů s kapacitou mah odpovídá nabíjecí proud cca 200 ma a doba nabíjení je asi 14 hodin. Protože ve vysílači je zabudovaná ochranná dioda, nelze používat nabíječky, které nabíjecí proud na krátkou dobu přeruší, aby změřily aktuální napětí akumulátoru. V tomto případě je potřeba akumulátory před nabíjením vyjmout z vysílače. c) Zapnutí vysílače Když jsou akumulátory nabité, nebo po vložení nových baterií, vytáhněte celou anténu vysílače a pomocí přepínače funkcí zapněte vysílač (viz obrázek 2, číslo 10). Knoflík přesuňte zprava (OFF = vypnuto) doleva (ON = zapnuto). Červená LED provozní kontrolka (viz obrázek 2, číslo 13) svítí a indikuje, že je vysílač zapnutý. Zelená LED kontrolka pro podpětí (viz obrázek 2, číslo 7) Vám signalizuje dostatečné napájení vysílače proudem. Pokud napětí klesne pod 9 V, začne blikat LED kontrolka podpětí. V tomto případě byste měli provoz Vašeho modelu co nejdříve ukončit. Před dalším použitím vysílače je třeba znovu nabít akumulátory, resp. vložit nové baterie. Abyste zabránili tzv. memory-efektu (paměťovému efektu) u akumulátorů typu NiCd, měli byste nabíječku zapojit až tehdy, když jsou akumulátory zcela vybité. Poté, co jste přezkoušeli, zda vysílač správně funguje, zase jej vypněte. Uvedení přijímače do provozu a) Připojení přijímače Přijímač Vám poskytuje možnost připojit 3 serva (výstup přijímače CH1, CH2, CH3/BIND) a jeden akumulátor přijímače (VCC). Kontakty jsou dimenzované pro konektory Futaba, které jsou chráněné před přepólováním a které lze v případě potřeby používat také s konektory JR. Při připojování serv resp. řídicích jednotek v zásadě vždy dbejte na správnou polaritu konektorů. Zdířka pro řídicí signál (kablík může být žlutý, bílý nebo oranžový podle výrobce) musí být připojená k vnitřnímu (levému) kolíkovému kontaktu. Zdířka pro záporné vedení (černý nebo hnědý, podle výrobce) musí být připojená k vnějšímu (pravému) kolíkovému kontaktu. Zapněte vysílač a následně přijímač. Pracuje-li funkce binding správně, svítí červená LED kontrolka v přijímači (viz obrázek 7, číslo 1). Přezkoušejte, zda přijímač správně funguje, a následně ho opět vypněte. V závislosti na tom, s jakým modelem dálkový ovladač používáte, může připojení i napájení přijímače a serv probíhat různým způsobem: V zájmu prevence poškození vodivých drah a kontaktů nepoužívejte žádné rychlonabíječky. Maximální nabíjecí proud nesmí překročit 500 ma! Pozor! Nabíječku zapojte až poté, co jste akumulátory (1,2 V články) vložili do vysílače. Nikdy se nepokoušejte znovu nabíjet nabíječkou baterie (1,5 V články). 5 6

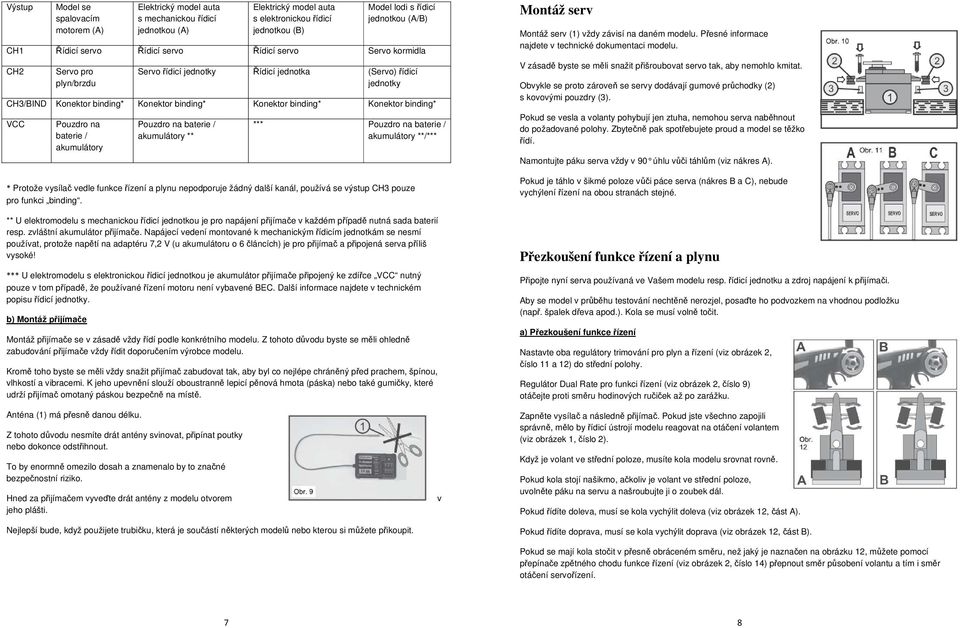

4 Výstup Model se spalovacím motorem (A) Elektrický model auta s mechanickou řídicí jednotkou (A) Elektrický model auta s elektronickou řídicí jednotkou (B) Model lodi s řídicí jednotkou (A/B) CH1 Řídicí servo Řídicí servo Řídicí servo Servo kormidla CH2 Servo pro plyn/brzdu Servo řídicí jednotky Řídicí jednotka (Servo) řídicí jednotky CH3/BIND Konektor binding* Konektor binding* Konektor binding* Konektor binding* VCC Pouzdro na baterie / akumulátory Pouzdro na baterie / akumulátory ** *** Pouzdro na baterie / akumulátory **/*** * Protože vysílač vedle funkce řízení a plynu nepodporuje žádný další kanál, používá se výstup CH3 pouze pro funkci binding. ** U elektromodelu s mechanickou řídicí jednotkou je pro napájení přijímače v každém případě nutná sada baterií resp. zvláštní akumulátor přijímače. Napájecí vedení montované k mechanickým řídicím jednotkám se nesmí používat, protože napětí na adaptéru 7,2 V (u akumulátoru o 6 článcích) je pro přijímač a připojená serva příliš vysoké! *** U elektromodelu s elektronickou řídicí jednotkou je akumulátor přijímače připojený ke zdířce VCC nutný pouze v tom případě, že používané řízení motoru není vybavené BEC. Další informace najdete v technickém popisu řídicí jednotky. b) Montáž přijímače Montáž přijímače se v zásadě vždy řídí podle konkrétního modelu. Z tohoto důvodu byste se měli ohledně zabudování přijímače vždy řídit doporučením výrobce modelu. Kromě toho byste se měli vždy snažit přijímač zabudovat tak, aby byl co nejlépe chráněný před prachem, špínou, vlhkostí a vibracemi. K jeho upevnění slouží oboustranně lepicí pěnová hmota (páska) nebo také gumičky, které udrží přijímač omotaný páskou bezpečně na místě. Montáž serv Montáž serv (1) vždy závisí na daném modelu. Přesné informace najdete v technické dokumentaci modelu. V zásadě byste se měli snažit přišroubovat servo tak, aby nemohlo kmitat. Obvykle se proto zároveň se servy dodávají gumové průchodky (2) s kovovými pouzdry (3). Pokud se vesla a volanty pohybují jen ztuha, nemohou serva naběhnout do požadované polohy. Zbytečně pak spotřebujete proud a model se těžko řídí. Namontujte páku serva vždy v 90 úhlu vůči táhlům (viz nákres A). Pokud je táhlo v šikmé poloze vůči páce serva (nákres B a C), nebude vychýlení řízení na obou stranách stejné. Přezkoušení funkce řízení a plynu Připojte nyní serva používaná ve Vašem modelu resp. řídicí jednotku a zdroj napájení k přijímači. Aby se model v průběhu testování nechtěně nerozjel, posaďte ho podvozkem na vhodnou podložku (např. špalek dřeva apod.). Kola se musí volně točit. a) Přezkoušení funkce řízení Nastavte oba regulátory trimování pro plyn a řízení (viz obrázek 2, číslo 11 a 12) do střední polohy. Regulátor Dual Rate pro funkci řízení (viz obrázek 2, číslo 9) otáčejte proti směru hodinových ručiček až po zarážku. Anténa (1) má přesně danou délku. Z tohoto důvodu nesmíte drát antény svinovat, připínat poutky nebo dokonce odstřihnout. To by enormně omezilo dosah a znamenalo by to značné bezpečnostní riziko. Hned za přijímačem vyveďte drát antény z modelu otvorem jeho plášti. Nejlepší bude, když použijete trubičku, která je součástí některých modelů nebo kterou si můžete přikoupit. v Zapněte vysílač a následně přijímač. Pokud jste všechno zapojili správně, mělo by řídicí ústrojí modelu reagovat na otáčení volantem (viz obrázek 1, číslo 2). Když je volant ve střední poloze, musíte kola modelu srovnat rovně. Pokud kola stojí našikmo, ačkoliv je volant ve střední poloze, uvolněte páku na servu a našroubujte ji o zoubek dál. Pokud řídíte doleva, musí se kola vychýlit doleva (viz obrázek 12, část A). Pokud řídíte doprava, musí se kola vychýlit doprava (viz obrázek 12, část B). Pokud se mají kola stočit v přesně obráceném směru, než jaký je naznačen na obrázku 12, můžete pomocí přepínače zpětného chodu funkce řízení (viz obrázek 2, číslo 14) přepnout směr působení volantu a tím i směr otáčení servořízení. 7 8

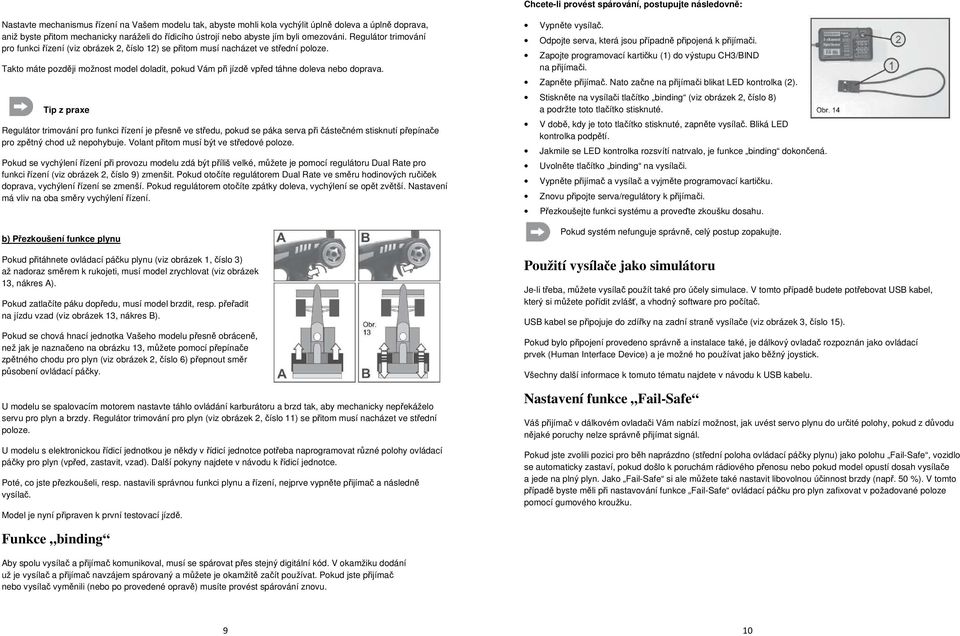

5 Chcete-li provést spárování, postupujte následovně: Nastavte mechanismus řízení na Vašem modelu tak, abyste mohli kola vychýlit úplně doleva a úplně doprava, aniž byste přitom mechanicky naráželi do řídicího ústrojí nebo abyste jím byli omezováni. Regulátor trimování pro funkci řízení (viz obrázek 2, číslo 12) se přitom musí nacházet ve střední poloze. Takto máte později možnost model doladit, pokud Vám při jízdě vpřed táhne doleva nebo doprava. Tip z praxe Regulátor trimování pro funkci řízení je přesně ve středu, pokud se páka serva při částečném stisknutí přepínače pro zpětný chod už nepohybuje. Volant přitom musí být ve středové poloze. Pokud se vychýlení řízení při provozu modelu zdá být příliš velké, můžete je pomocí regulátoru Dual Rate pro funkci řízení (viz obrázek 2, číslo 9) zmenšit. Pokud otočíte regulátorem Dual Rate ve směru hodinových ručiček doprava, vychýlení řízení se zmenší. Pokud regulátorem otočíte zpátky doleva, vychýlení se opět zvětší. Nastavení má vliv na oba směry vychýlení řízení. b) Přezkoušení funkce plynu Pokud přitáhnete ovládací páčku plynu (viz obrázek 1, číslo 3) až nadoraz směrem k rukojeti, musí model zrychlovat (viz obrázek 13, nákres A). Pokud zatlačíte páku dopředu, musí model brzdit, resp. přeřadit na jízdu vzad (viz obrázek 13, nákres B). Pokud se chová hnací jednotka Vašeho modelu přesně obráceně, než jak je naznačeno na obrázku 13, můžete pomocí přepínače zpětného chodu pro plyn (viz obrázek 2, číslo 6) přepnout směr působení ovládací páčky. U modelu se spalovacím motorem nastavte táhlo ovládání karburátoru a brzd tak, aby mechanicky nepřekáželo servu pro plyn a brzdy. Regulátor trimování pro plyn (viz obrázek 2, číslo 11) se přitom musí nacházet ve střední poloze. U modelu s elektronickou řídicí jednotkou je někdy v řídicí jednotce potřeba naprogramovat různé polohy ovládací páčky pro plyn (vpřed, zastavit, vzad). Další pokyny najdete v návodu k řídicí jednotce. Poté, co jste přezkoušeli, resp. nastavili správnou funkci plynu a řízení, nejprve vypněte přijímač a následně vysílač. Model je nyní připraven k první testovací jízdě. Vypněte vysílač. Odpojte serva, která jsou případně připojená k přijímači. Zapojte programovací kartičku (1) do výstupu CH3/BIND na přijímači. Zapněte přijímač. Nato začne na přijímači blikat LED kontrolka (2). Stiskněte na vysílači tlačítko binding (viz obrázek 2, číslo 8) a podržte toto tlačítko stisknuté. V době, kdy je toto tlačítko stisknuté, zapněte vysílač. Bliká LED kontrolka podpětí. Jakmile se LED kontrolka rozsvítí natrvalo, je funkce binding dokončená. Uvolněte tlačítko binding na vysílači. Vypněte přijímač a vysílač a vyjměte programovací kartičku. Znovu připojte serva/regulátory k přijímači. Přezkoušejte funkci systému a proveďte zkoušku dosahu. Pokud systém nefunguje správně, celý postup zopakujte. Použití vysílače jako simulátoru Je-li třeba, můžete vysílač použít také pro účely simulace. V tomto případě budete potřebovat USB kabel, který si můžete pořídit zvlášť, a vhodný software pro počítač. USB kabel se připojuje do zdířky na zadní straně vysílače (viz obrázek 3, číslo 15). Pokud bylo připojení provedeno správně a instalace také, je dálkový ovladač rozpoznán jako ovládací prvek (Human Interface Device) a je možné ho používat jako běžný joystick. Všechny další informace k tomuto tématu najdete v návodu k USB kabelu. Nastavení funkce Fail-Safe Váš přijímač v dálkovém ovladači Vám nabízí možnost, jak uvést servo plynu do určité polohy, pokud z důvodu nějaké poruchy nelze správně přijímat signál. Pokud jste zvolili pozici pro běh naprázdno (střední poloha ovládací páčky plynu) jako polohu Fail-Safe, vozidlo se automaticky zastaví, pokud došlo k poruchám rádiového přenosu nebo pokud model opustí dosah vysílače a jede na plný plyn. Jako Fail-Safe si ale můžete také nastavit libovolnou účinnost brzdy (např. 50 %). V tomto případě byste měli při nastavování funkce Fail-Safe ovládací páčku pro plyn zafixovat v požadované poloze pomocí gumového kroužku. Funkce binding Aby spolu vysílač a přijímač komunikoval, musí se spárovat přes stejný digitální kód. V okamžiku dodání už je vysílač a přijímač navzájem spárovaný a můžete je okamžitě začít používat. Pokud jste přijímač nebo vysílač vyměnili (nebo po provedené opravě) musíte provést spárování znovu. 9 10

6 Chcete-li provést nastavení Fail-Safe, postupujte následovně: Uveďte ovládací páčku plynu do požadované polohy. Zapněte vysílač a následně přijímač. Bezprostředně poté stiskněte a podržte stisknuté tlačítko (1) na přijímači. Po asi 3 sekundách začne na přijímači blikat LED kontrolka (2). Když LED kontrolka bliká, tlačítko uvolněte. Jakmile se LED kontrolka opět natrvalo rozsvítí, je pozice Fail-Safe uložená. Recyklace Pokud používáte servo plynu, můžete u stojícího spalovacího motoru přidat trochu plynu a následně vypnout vysílač. Servo plynu poté musí neprodleně naběhnout do polohy Fail-Safe. U elektromodelu s elektronickou řídicí jednotkou musíte vozidlo postavit na špalky, aby se kola během testování mohla volně otáčet. Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Technické údaje a) Vysílač Frekvenční pásmo 2,4 GHz Počet kanálů 2 Provozní napětí 9,6 až 12 V/DC pomocí 8 baterií nebo akumulátorů typu AA Rozměry (Š V H) cca mm Hmotnost včetně akumulátorů cca 534 g b) Přijímač Frekvenční pásmo 2,4 GHz Počet kanálů 3 Systém zapojení Futaba/JR Provozní napětí 4 až 12 V/DC pomocí 4 baterií nebo akumulátorů typu AA Rozměry (Š V H) cca 37,5 22,5 13 mm Hmotnost cca 6 g Záruka Na 2-kanálovou RC soupravu 2,4 GHz poskytujeme záruku 24 měsíců. Odstraňování poruch I když byl dálkový ovladač sestaven v souladu s aktuálním stavem techniky, může dojít k určitým chybám nebo poruchám. Z tohoto důvodu Vám chceme poradit, jak můžete eventuální poruchy sami odstranit. Problém Řešení Vysílač nereaguje Přezkoušejte baterie nebo akumulátory ve vysílači. Zkontrolujte polaritu baterií nebo akumulátorů. Zkontrolujte polohu vypínače. Serva nereagují Přezkoušejte baterie nebo akumulátory v přijímači. Přezkoušejte kabel (spínací). Zkontrolujte funkci BEC řídicí jednotky. Přezkoušejte polaritu konektoru serva. Za účelem zjištění příčiny poruchy vyměňte přijímač. Serva se třesou Přezkoušejte baterie nebo akumulátory ve vysílači a v přijímači. Vysušte pomocí fénu eventuální vlhkost zachycenou v přijímači. Servo bručí Přezkoušejte baterie nebo akumulátory v přijímači. Přezkoušejte lehkost chodu táhla. Servo provozujte za účelem zjištění příčiny poruchy bez kormidla. Systém má pouze malý dosah Přezkoušejte baterie nebo akumulátory ve vysílači a v přijímači. Vysílač se ihned nebo po krátké době sám vypne Zkontrolujte anténu přijímače, zda není poškozená nebo zda neprobíjí. Přijímací anténu v modelu nastavte jinak a otestujte. Přezkoušejte baterie nebo akumulátory ve vysílači a případně je vyměňte. 11 Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. MIH/12/
