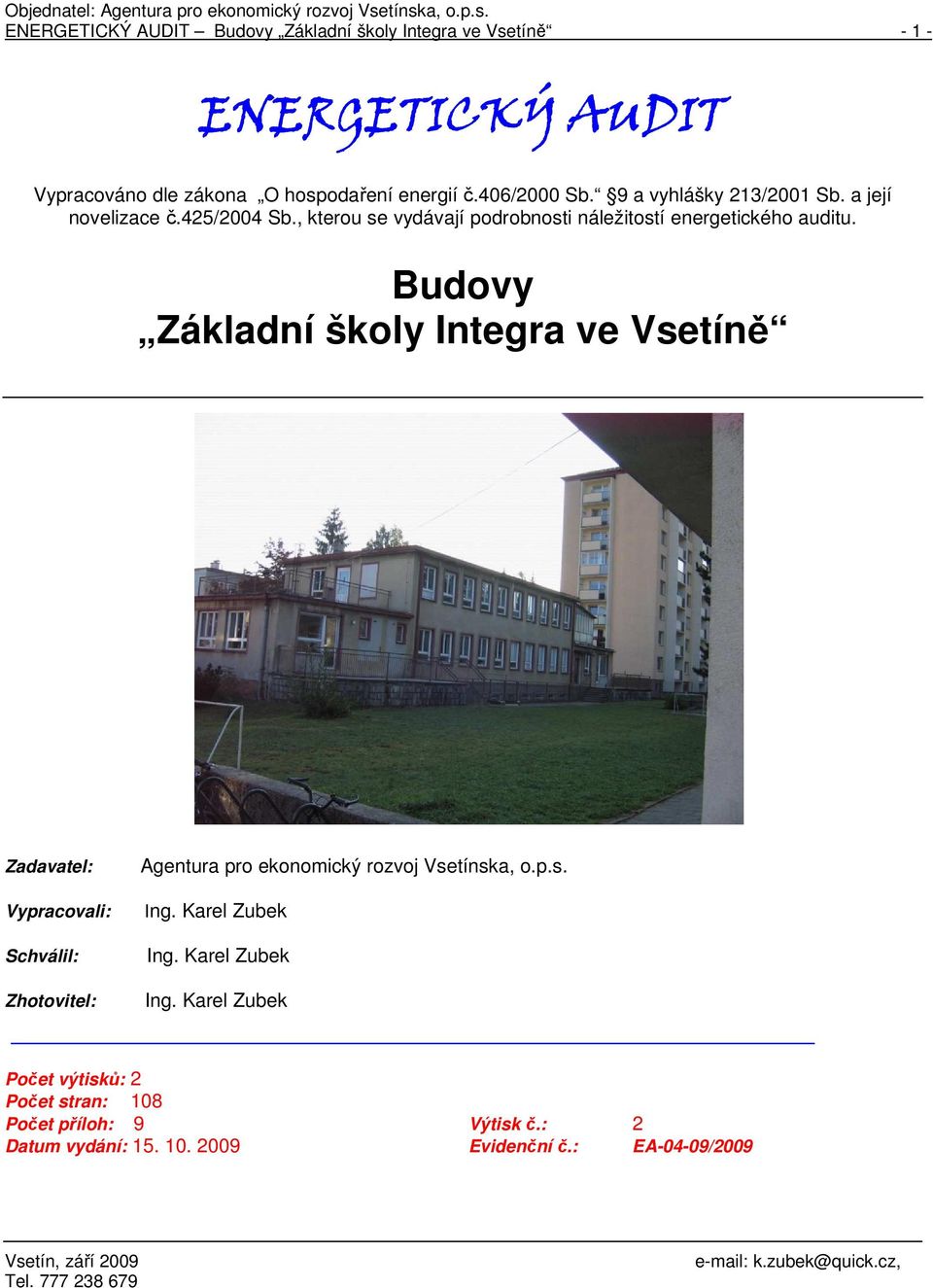

1 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně ENERGETICKÝ AUDIT Vypracováno dle zákona O hospodaření energií č.406/2000 Sb. 9 a vyhlášky 213/2001 Sb. a její novelizace č.425/2004 Sb., kterou se vydávají podrobnosti náležitostí energetického auditu. Budovy Základní školy Integra ve Vsetíně Zadavatel: Vypracovali: Schválil: Zhotovitel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Ing. Karel Zubek Ing. Karel Zubek Ing. Karel Zubek Počet výtisků: 2 Počet stran: 108 Počet příloh: 9 Výtisk č.: 2 Datum vydání: Evidenční č.: EA-04-09/2009

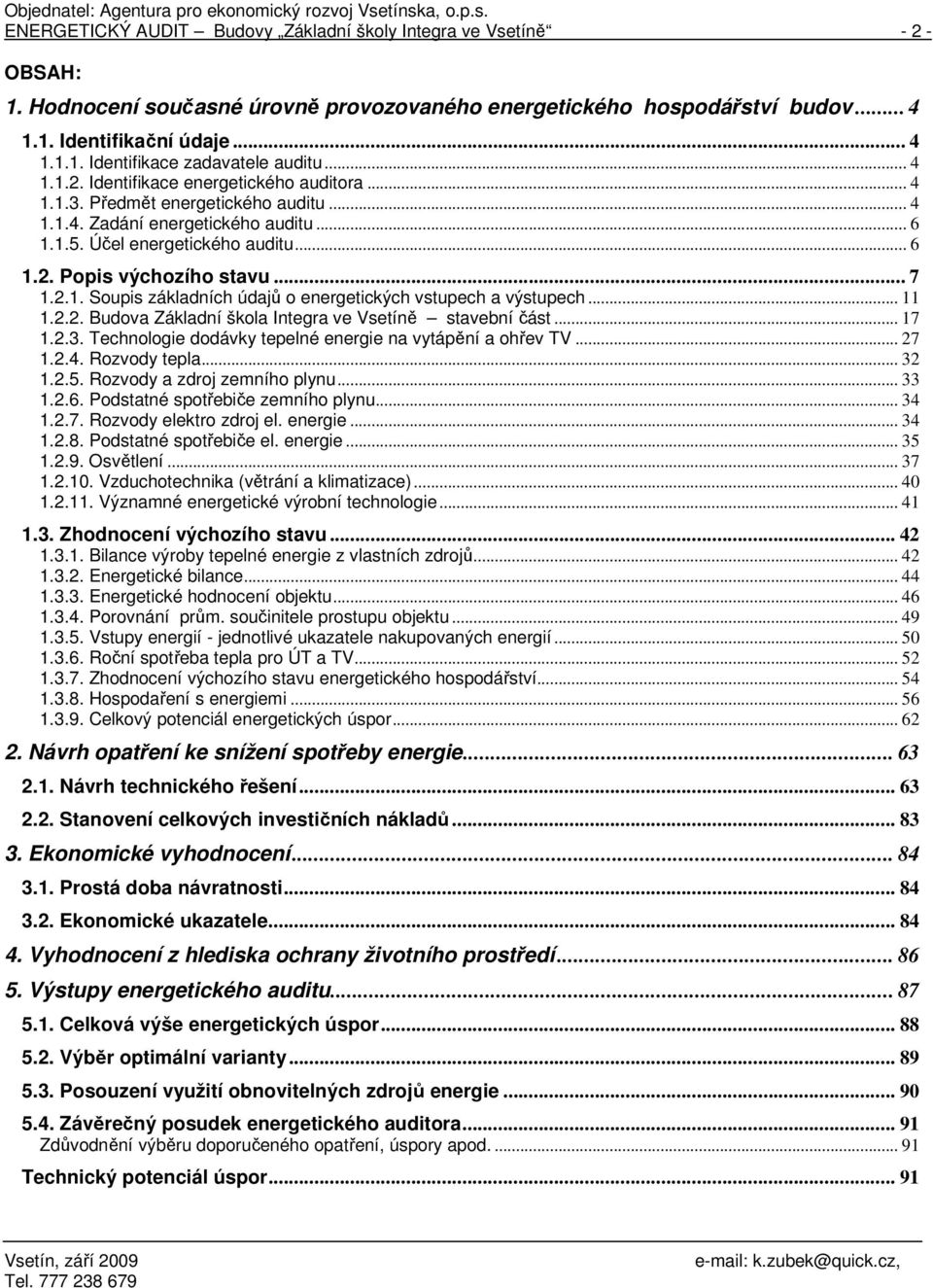

2 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně OBSAH: 1. Hodnocení současné úrovně provozovaného energetického hospodářství budov Identifikační údaje Identifikace zadavatele auditu Identifikace energetického auditora Předmět energetického auditu Zadání energetického auditu Účel energetického auditu Popis výchozího stavu Soupis základních údajů o energetických vstupech a výstupech Budova Základní škola Integra ve Vsetíně stavební část Technologie dodávky tepelné energie na vytápění a ohřev TV Rozvody tepla Rozvody a zdroj zemního plynu Podstatné spotřebiče zemního plynu Rozvody elektro zdroj el. energie Podstatné spotřebiče el. energie Osvětlení Vzduchotechnika (větrání a klimatizace) Významné energetické výrobní technologie Zhodnocení výchozího stavu Bilance výroby tepelné energie z vlastních zdrojů Energetické bilance Energetické hodnocení objektu Porovnání prům. součinitele prostupu objektu Vstupy energií - jednotlivé ukazatele nakupovaných energií Roční spotřeba tepla pro ÚT a TV Zhodnocení výchozího stavu energetického hospodářství Hospodaření s energiemi Celkový potenciál energetických úspor Návrh opatření ke snížení spotřeby energie Návrh technického řešení Stanovení celkových investičních nákladů Ekonomické vyhodnocení Prostá doba návratnosti Ekonomické ukazatele Vyhodnocení z hlediska ochrany životního prostředí Výstupy energetického auditu Celková výše energetických úspor Výběr optimální varianty Posouzení využití obnovitelných zdrojů energie Závěrečný posudek energetického auditora Zdůvodnění výběru doporučeného opatření, úspory apod Technický potenciál úspor... 91

3 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Přílohy 1 Foto, situace 3 A4 2 Výpočet tepelných ztrát budov, štítek budovy 10 A4 3 Technologie plynové kotelny 2 A4 4 Spotřeba energií 2 A4 5 Opatření, varianty 20 A4 6 Ekonomické hodnocení 2 A4 7 Emisní hodnoty jednotlivých opatření 1 A4 8 Evidenční list energetického auditu 2 A4 9 Osvědčení o odborné způsobilosti 1 A4 Výchozí podklady: Projektová dokumentace stavební části (rekonstrukce r ) Revizní zprávy elektro a plyn Fakturační podklady za energie (el. energie, zemní plyn) Zákony, normy, vyhlášky, předpisy, technická literatura Fotografická dokumentace Informace od stavebního technika, správce aj.

4 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Hodnocení současné úrovně provozovaného energetického hospodářství budov 1.1. Identifikační údaje Identifikace zadavatele auditu 1. Název a adresa: Agentura pro ekonomický rozvoj Vsetínska, o.p.s., Horní náměstí, č. p. 3, Vsetín 2. Právní forma: obecně prospěšná společnost 3. Telefon, fax a , info@aerv.cz 5. Jméno odpovědného zástupce: pan Daniel Fojtů, předseda správní rady 6. IČ: Název a adresa předmětu auditu: Budovy Základní školy Integra ve Vsetíně, Rybníky č. p. 1628, Vsetín, zástupce Ing. Libor Podešva, Ph.D. (ředitel) 8. Telefon, fax a , , info@zsintegra.cz Identifikace energetického auditora 8. Název a adresa firmy: Karel Zubek, Ing. 9. Telefonní a faxové spojení: IČ: Jméno a adresa auditora: Ing. Karel Zubek, Na plavisku 1235, Vsetín 12. Oprávnění č.: č. 627 (dne vydalo Ministerstvo průmyslu a obchodu) Předmět energetického auditu 13. Předmět: Budovy Základní školy Integra ve Vsetíně, č. p. 920, 1184 a č. p Místo stavby: Vsetín, místní část Rybníky 15. Adresa: Rybníky č. p. 1628, Vsetín 16. Vlastník: Město Vsetín

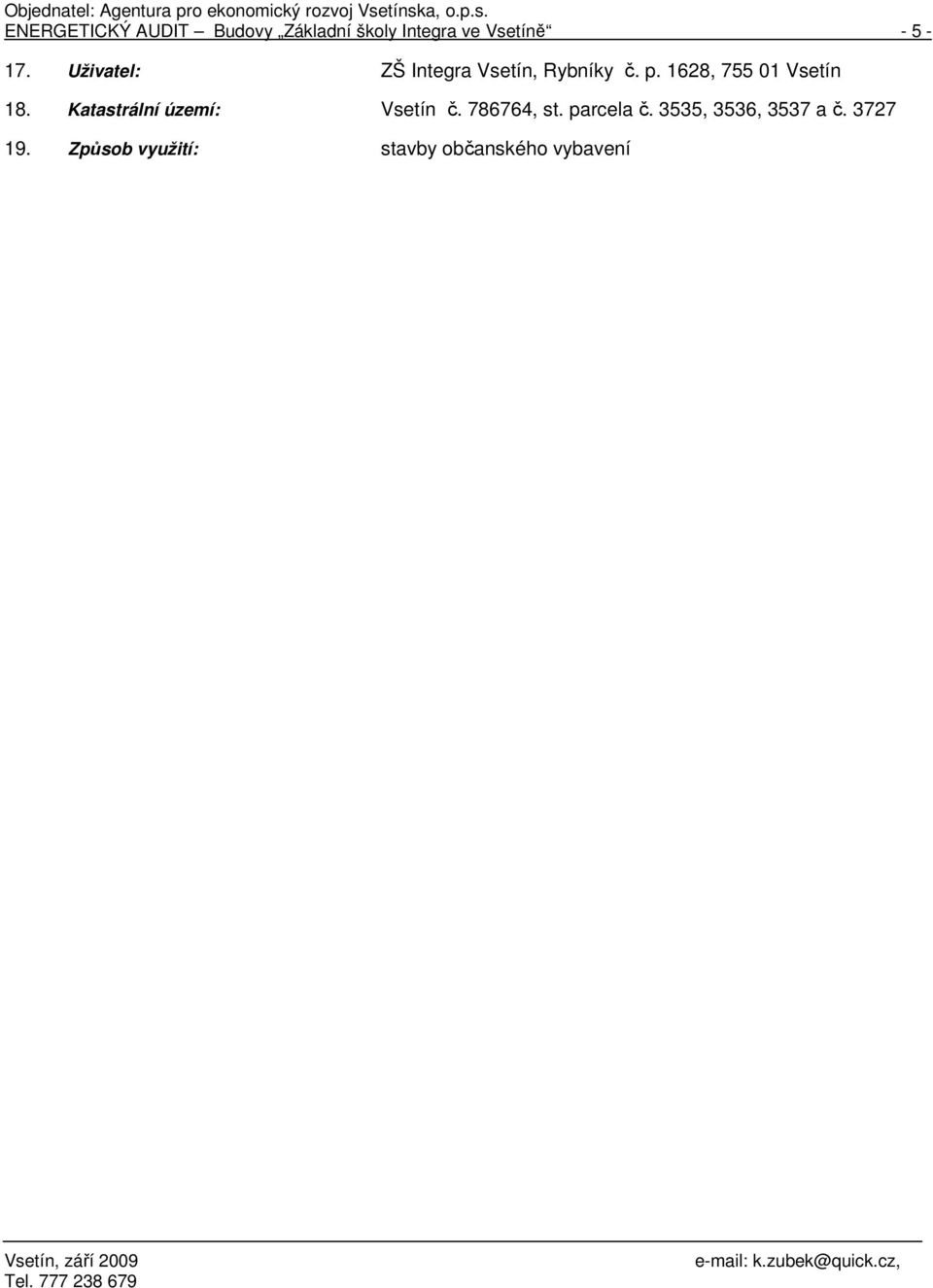

5 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Uživatel: ZŠ Integra Vsetín, Rybníky č. p. 1628, Vsetín 18. Katastrální území: Vsetín č , st. parcela č. 3535, 3536, 3537 a č Způsob využití: stavby občanského vybavení

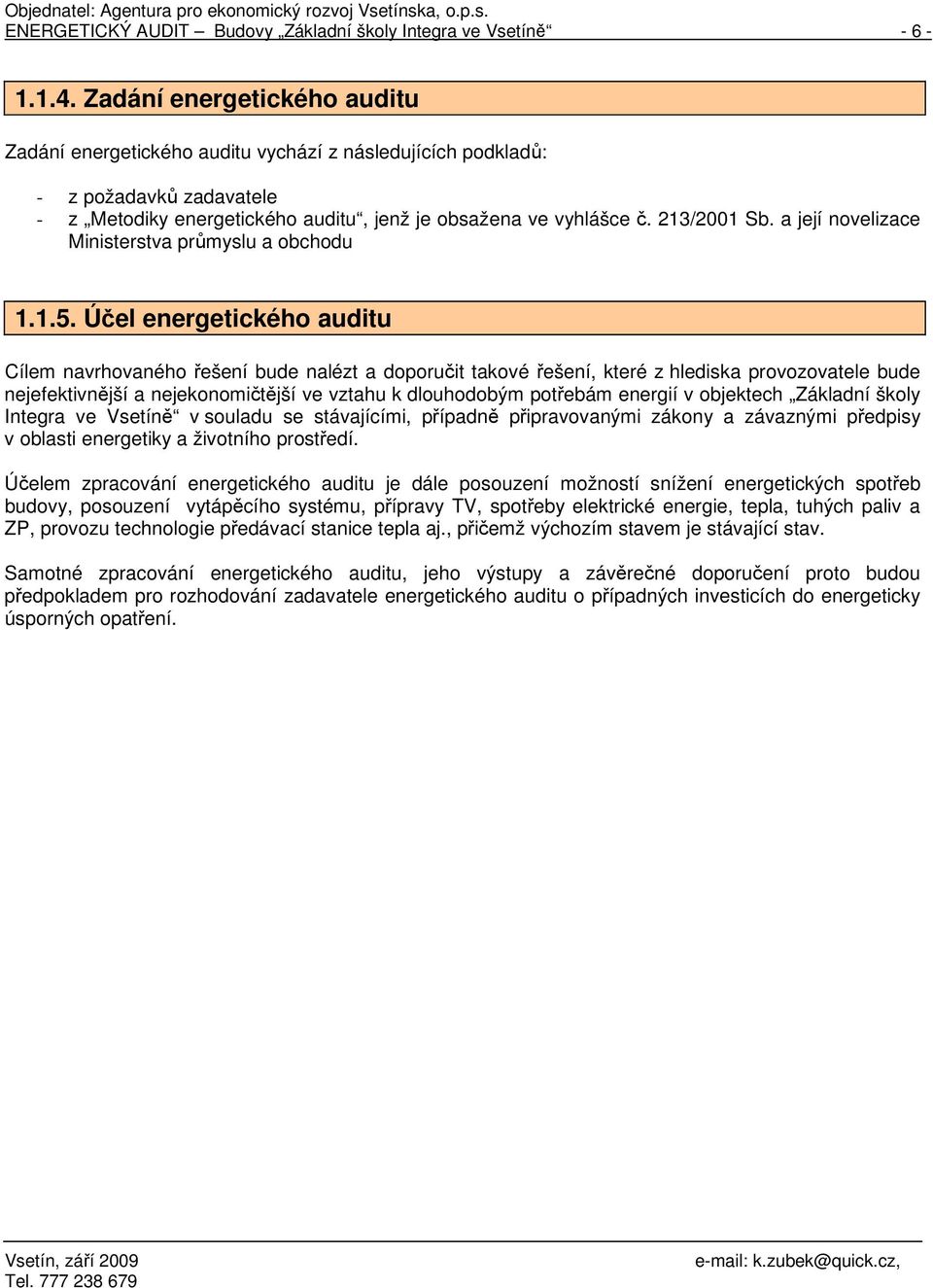

6 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Zadání energetického auditu Zadání energetického auditu vychází z následujících podkladů: - z požadavků zadavatele - z Metodiky energetického auditu, jenž je obsažena ve vyhlášce č. 213/2001 Sb. a její novelizace Ministerstva průmyslu a obchodu Účel energetického auditu Cílem navrhovaného řešení bude nalézt a doporučit takové řešení, které z hlediska provozovatele bude nejefektivnější a nejekonomičtější ve vztahu k dlouhodobým potřebám energií v objektech Základní školy Integra ve Vsetíně v souladu se stávajícími, případně připravovanými zákony a závaznými předpisy v oblasti energetiky a životního prostředí. Účelem zpracování energetického auditu je dále posouzení možností snížení energetických spotřeb budovy, posouzení vytápěcího systému, přípravy TV, spotřeby elektrické energie, tepla, tuhých paliv a ZP, provozu technologie předávací stanice tepla aj., přičemž výchozím stavem je stávající stav. Samotné zpracování energetického auditu, jeho výstupy a závěrečné doporučení proto budou předpokladem pro rozhodování zadavatele energetického auditu o případných investicích do energeticky úsporných opatření.

7 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Popis výchozího stavu Areál Základní školy Integra ve Vsetíně (dále jen ZŚ Integra) je součástí místního sídliště Rybníky, které se nachází jihozápadním směrem od centra města Vsetína. V celém areálu ZŠ Integra se nachází celkem tři samostatné objekty. Objekt A, B a C, které všechny dříve sloužily jako mateřská škola a jesle. Výstavba budov probíhala v padesátých, šedesátých a sedmdesátých letech. Všechny objekty tohoto areálu jsou situovány mezi dvěma ulicemi, tj. na severní straně ulicí Benátky a na jižní straně ulicí Pod Žamboškou. Terén na kterém budova stojí, je rovinatý. ZŠ Integra ( rok založení 1992) je soukromou základní devítiletou školou pro společné vzdělávání dětí zdravých a dětí se speciálními vzdělávacími potřebami. Objekt A1 A3 (č. p. 920) se skládá ze tří navzájem propojených budov pomocí spojovacích chodeb, pod označením A1, A2 a A3. Budovy byly postaveny v sedmdesátých letech minulého století. Budova A1 je jednopodlažní a je zde umístěn školní klub, budova B je také jednopodlažní, kde je umístěna školní kuchyň a jídelna a dvoupodlažní budova A3 je určena pro školní výuku prvního stupně. Výstavba objektů byla provedena v sedmdesátých letech systémem MS-OB. Střešní konstrukce všech budov je plochá a není zde proveden suterén. Objekt A1 A3 se nachází na pozemku č na katastrálním území Vsetín. Stávající stav Vytápěný objem objektu: m 3 Vytápěná plocha objektu: 1 201,5 m 2 Objekt B (č. p. 1184) je samostatná třípodlažní podsklepená budova, která byla postavena v šedesátých letech minulého století. V budově se nachází výuka druhého stupně základní školy, včetně ředitelny a dílen umístěných v suterénu objektu. Střešní konstrukce budovy je plochá. Objekt B se nachází na pozemku č na katastrálním území Vsetín. Stávající stav Vytápěný objem objektu: m 3 Vytápěná plocha objektu: 773 m 2 Objekt C (č. p. 1628) je samostatná dřevěná jednopodlažní budova bez suterénu, která byla postavena v padesátých letech minulého století. V budově se nachází výuka prvního stupně základní školy, včetně družiny. Střešní konstrukce budovy je stanová. Objekt C se nachází na pozemku č na katastrálním území Vsetín. Stávající stav Vytápěný objem objektu: 845 m 3 Vytápěná plocha objektu: 229 m 2 Budovy Základní školy Integra ve Vsetíně se nachází v nadmořské výšce cca 345 m. n. m. Souřadnice umístění objektů jsou 49 20'11.437" severní šířky, 17 59'6.492" východní délky.

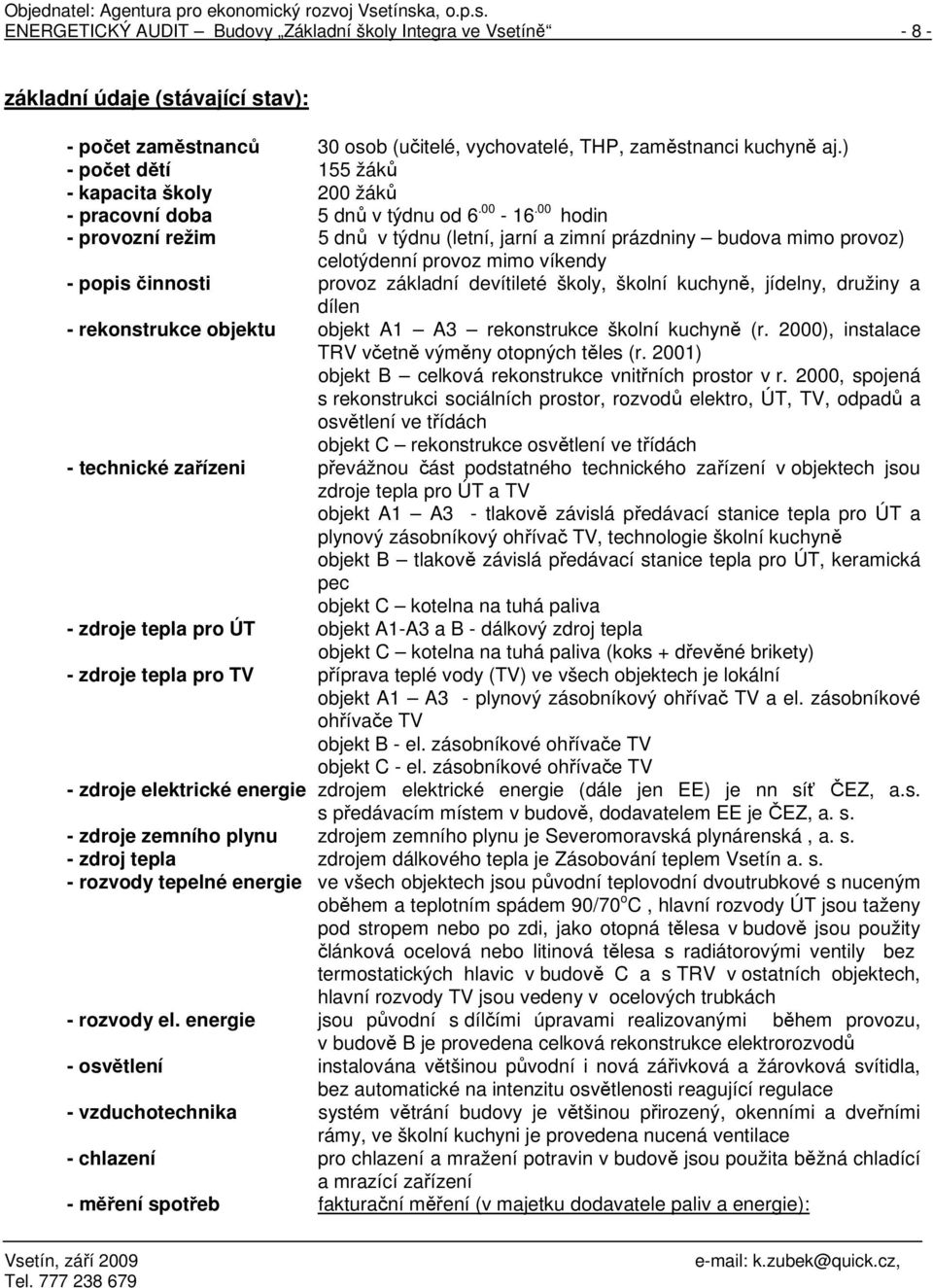

8 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně základní údaje (stávající stav): - počet zaměstnanců 30 osob (učitelé, vychovatelé, THP, zaměstnanci kuchyně aj.) - počet dětí 155 žáků - kapacita školy 200 žáků - pracovní doba 5 dnů v týdnu od hodin - provozní režim 5 dnů v týdnu (letní, jarní a zimní prázdniny budova mimo provoz) celotýdenní provoz mimo víkendy - popis činnosti provoz základní devítileté školy, školní kuchyně, jídelny, družiny a dílen - rekonstrukce objektu objekt A1 A3 rekonstrukce školní kuchyně (r. 2000), instalace TRV včetně výměny otopných těles (r. 2001) objekt B celková rekonstrukce vnitřních prostor v r. 2000, spojená s rekonstrukci sociálních prostor, rozvodů elektro, ÚT, TV, odpadů a osvětlení ve třídách objekt C rekonstrukce osvětlení ve třídách - technické zařízeni převážnou část podstatného technického zařízení v objektech jsou zdroje tepla pro ÚT a TV objekt A1 A3 - tlakově závislá předávací stanice tepla pro ÚT a plynový zásobníkový ohřívač TV, technologie školní kuchyně objekt B tlakově závislá předávací stanice tepla pro ÚT, keramická pec objekt C kotelna na tuhá paliva - zdroje tepla pro ÚT objekt A1-A3 a B - dálkový zdroj tepla objekt C kotelna na tuhá paliva (koks + dřevěné brikety) - zdroje tepla pro TV příprava teplé vody (TV) ve všech objektech je lokální objekt A1 A3 - plynový zásobníkový ohřívač TV a el. zásobníkové ohřívače TV objekt B - el. zásobníkové ohřívače TV objekt C - el. zásobníkové ohřívače TV - zdroje elektrické energie zdrojem elektrické energie (dále jen EE) je nn síť ČEZ, a.s. s předávacím místem v budově, dodavatelem EE je ČEZ, a. s. - zdroje zemního plynu zdrojem zemního plynu je Severomoravská plynárenská, a. s. - zdroj tepla zdrojem dálkového tepla je Zásobování teplem Vsetín a. s. - rozvody tepelné energie ve všech objektech jsou původní teplovodní dvoutrubkové s nuceným oběhem a teplotním spádem 90/70 o C, hlavní rozvody ÚT jsou taženy pod stropem nebo po zdi, jako otopná tělesa v budově jsou použity článková ocelová nebo litinová tělesa s radiátorovými ventily bez termostatických hlavic v budově C a s TRV v ostatních objektech, hlavní rozvody TV jsou vedeny v ocelových trubkách - rozvody el. energie jsou původní s dílčími úpravami realizovanými během provozu, v budově B je provedena celková rekonstrukce elektrorozvodů - osvětlení instalována většinou původní i nová zářivková a žárovková svítidla, bez automatické na intenzitu osvětlenosti reagující regulace - vzduchotechnika systém větrání budovy je většinou přirozený, okenními a dveřními rámy, ve školní kuchyni je provedena nucená ventilace - chlazení pro chlazení a mražení potravin v budově jsou použita běžná chladící a mrazící zařízení - měření spotřeb fakturační měření (v majetku dodavatele paliv a energie):

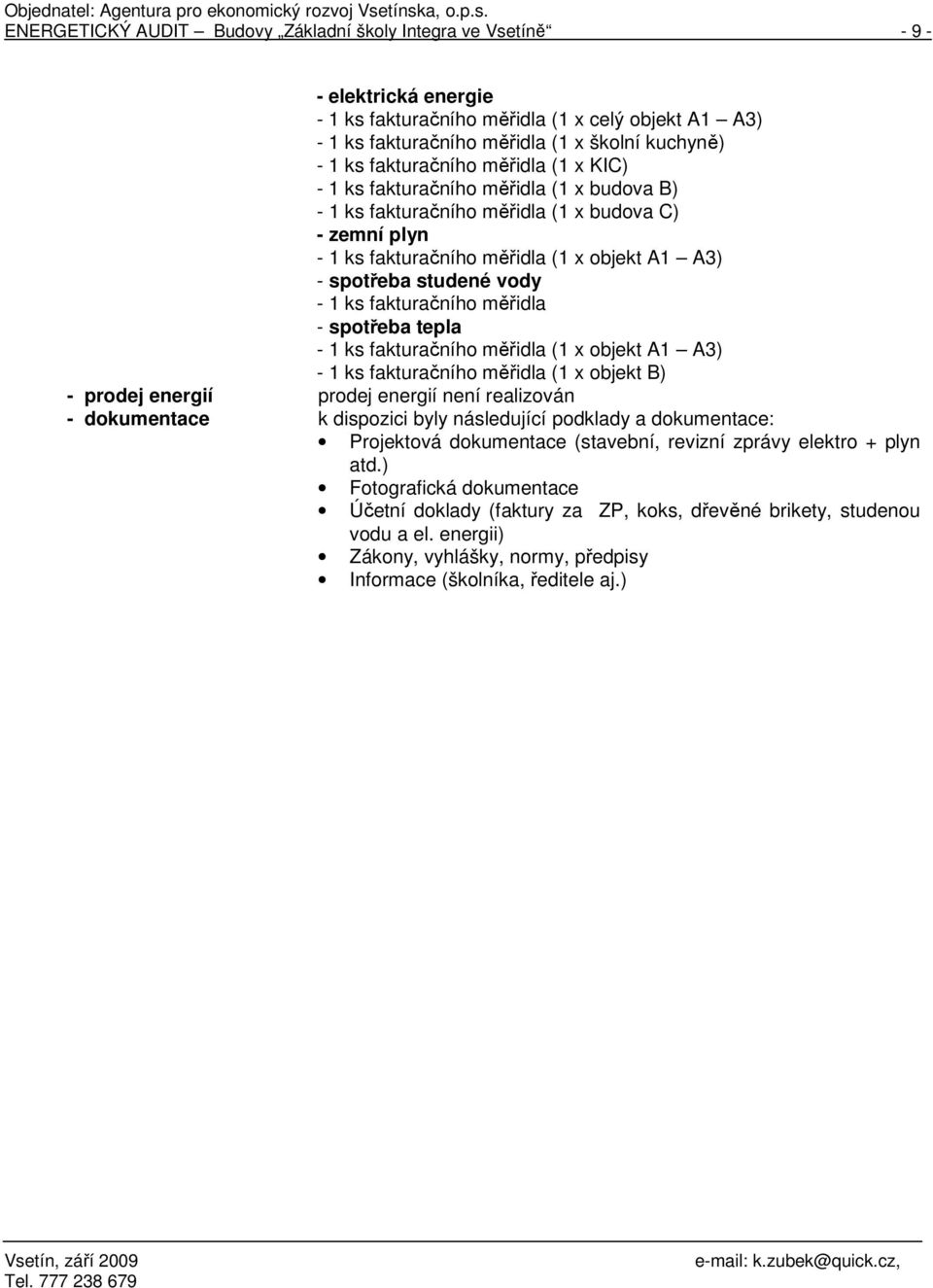

9 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně elektrická energie - 1 ks fakturačního měřidla (1 x celý objekt A1 A3) - 1 ks fakturačního měřidla (1 x školní kuchyně) - 1 ks fakturačního měřidla (1 x KIC) - 1 ks fakturačního měřidla (1 x budova B) - 1 ks fakturačního měřidla (1 x budova C) - zemní plyn - 1 ks fakturačního měřidla (1 x objekt A1 A3) - spotřeba studené vody - 1 ks fakturačního měřidla - spotřeba tepla - 1 ks fakturačního měřidla (1 x objekt A1 A3) - 1 ks fakturačního měřidla (1 x objekt B) - prodej energií prodej energií není realizován - dokumentace k dispozici byly následující podklady a dokumentace: Projektová dokumentace (stavební, revizní zprávy elektro + plyn atd.) Fotografická dokumentace Účetní doklady (faktury za ZP, koks, dřevěné brikety, studenou vodu a el. energii) Zákony, vyhlášky, normy, předpisy Informace (školníka, ředitele aj.)

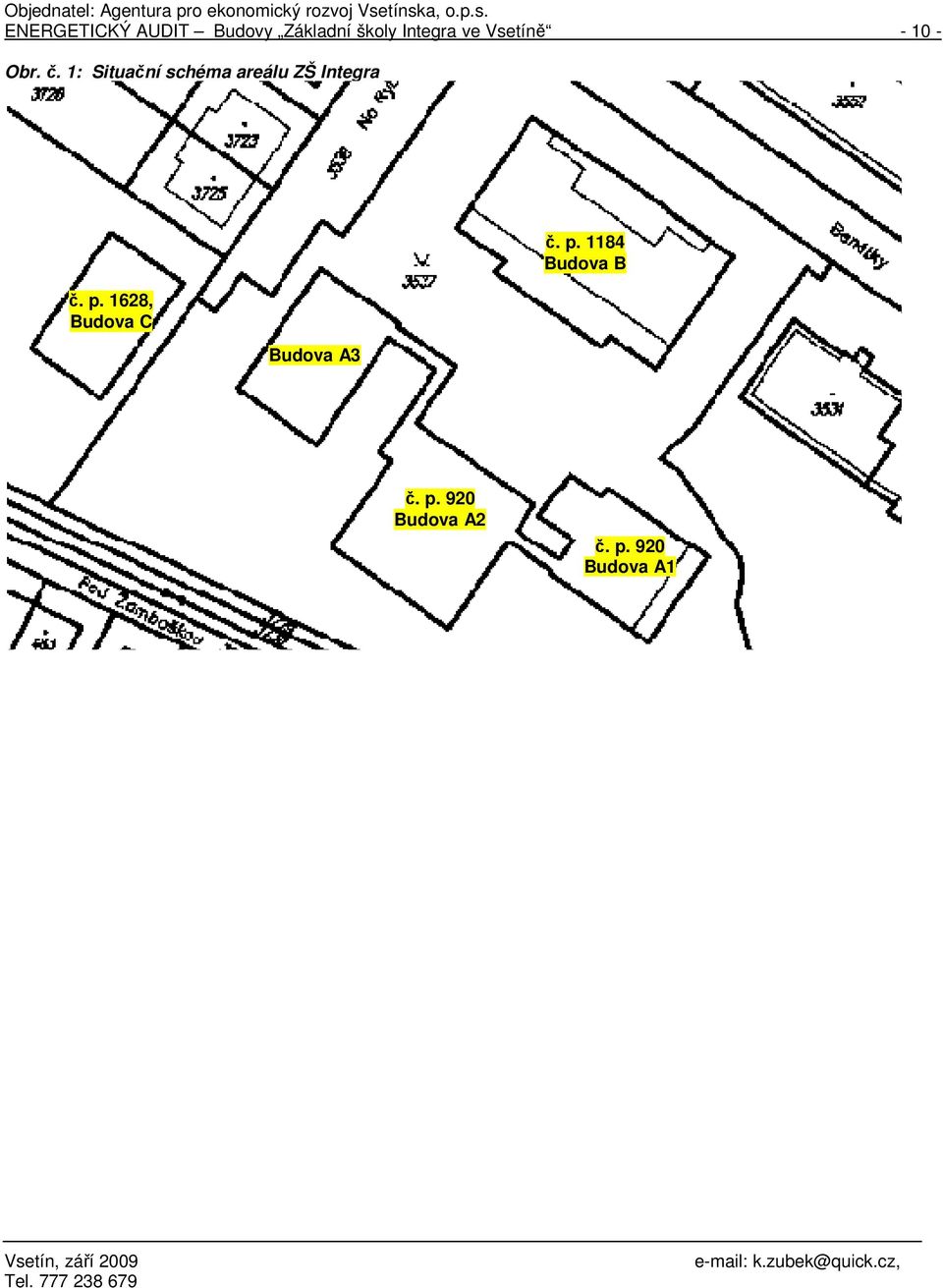

10 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Obr. č. 1: Situační schéma areálu ZŠ Integra č. p. 1628, Budova C Budova A3 č. p Budova B č. p. 920 Budova A2 č. p. 920 Budova A1

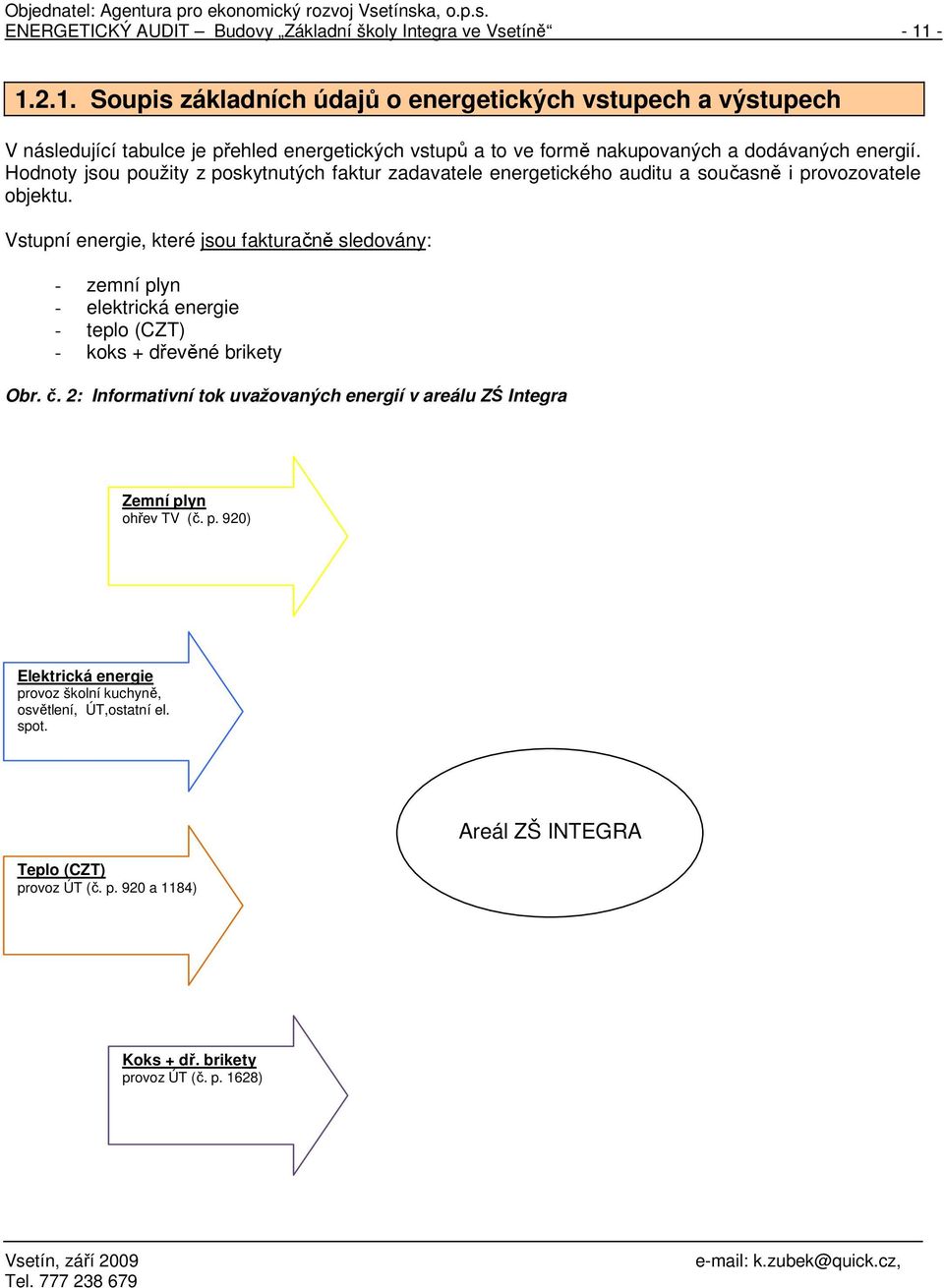

11 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Soupis základních údajů o energetických vstupech a výstupech V následující tabulce je přehled energetických vstupů a to ve formě nakupovaných a dodávaných energií. Hodnoty jsou použity z poskytnutých faktur zadavatele energetického auditu a současně i provozovatele objektu. Vstupní energie, které jsou fakturačně sledovány: - zemní plyn - elektrická energie - teplo (CZT) - koks + dřevěné brikety Obr. č. 2: Informativní tok uvažovaných energií v areálu ZŚ Integra Zemní plyn ohřev TV (č. p. 920) Elektrická energie provoz školní kuchyně, osvětlení, ÚT,ostatní el. spot. Teplo (CZT) provoz ÚT (č. p. 920 a 1184) Areál ZŠ INTEGRA Koks + dř. brikety provoz ÚT (č. p. 1628)

12 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně V následující tabulce je přehled základních údajů o energetických vstupech a výstupech. Tabulka obsahuje údaje v technických jednotkách a ročních peněžních nákladech. Hodnoty jsou použity z poskytnutých faktur zadavatele energetického auditu a zaznamenaných údajů od provozovatele. Součástí celkových nákladů je DPH. Tabulka č. 1: Energetické vstupy a výstupy r Pro rok: 2006 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Roční náklady v Kč El. energie MWh 49 3, Teplo GJ Zemní plyn m , Hnědé uhlí t Černé uhlí t Koks t 4 26, Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) - - Celkem spotřeba paliv a energie Tabulka č. 2: Energetické vstupy a výstupy r Pro rok: 2007 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Roční náklady v Kč El. energie MWh 50 3, Teplo GJ Zemní plyn m , Hnědé uhlí t Černé uhlí t Koks t 4 26, Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) - - Celkem spotřeba paliv a energie

13 Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Tabulka č. 3: Energetické vstupy a výstupy r Pro rok: r Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ El. energie MWh 50 3,6 182 Teplo GJ Zemní plyn m ,1 82 Hnědé uhlí t Černé uhlí t Koks t 2 26,0 53 Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva (dř. brikety) t 4 18,5 65 Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) Celkem spotřeba paliv a energie Roční náklady v Kč Graf č. 1: Celková spotřeba energií v r Celková spotřeba energií r v GJ Celková spotřeba energií v r v Kč Nákup zemní plyn 6% Koks 4% Jiná paliva - dřevěné brikety 4% Nákup el. energie 13% Nákup zemní plyn 3% Koks 2% Jiná paliva - dřevěné brikety 2% Nákup el. energie 22% Nákup tepla 73% Nákup tepla 71% Z výše uvedeného grafu a tabulky je vidět, že spotřeba tepla v r cca 73 % je na rozdíl od spotřeby el. energie cca 13%, koksu cca 4% a zemního plynu cca 6% podstatně nižší. Podíl tepla na celkové finanční částce za energie v objektu je cca 71 %, el. energie cca 22%, ZP cca 3% a koksu cca 2%.

14 Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně I když celková roční spotřeba energií v areálu ZŠ Integra se udržuje na stejné úrovni s menšími či většími odchylkami, většinou způsobenými klimatickými podmínkami, je patrný z níže uvedeného grafu, nárůst celkové zaplacené finanční částky za energie. Graf č. 2: Celkové spotřeby energií v r auditovaného objektu Spotřeba energií r v GJ Spotřeba energií r v Kč Jiná paliva -dřevěné brikety Koks GJ ZP Kč Teplo El. energie Dodavatel elektrické energie V areálu ZŚ Integra se nachází pěr samostatných fakturačních elektroměrů. Dodavatelem el. energie do objektu je ČEZ Prodej, s. r. o. Budova A (I. stupeň, kuchyň, školní klub, KIC) Odběratel ZŠ Integra Vsetín, Na Rybníkách č. p. 1628/2, Vsetín 1 Odběrné místo č (kuchyň), Pod Žamboškou č. p. 920, elektroměr dvousazbový č , sazba Akumulace 8, C25d, jistič 3 x 125 A. Odběratel ZŠ Integra Vsetín, Na Rybníkách č. p. 1628/2, Vsetín 1 Odběrné místo č (KIC), Pod Žamboškou č. p. 920, elektroměr dvousazbový č , sazba Přímotop, C45d, jistič 3 x 20 A. Odběratel ZŠ Integra Vsetín, Na Rybníkách č. p. 1628/2, Vsetín 1 Odběrné místo č (I. stupeň + školní klub), Pod Žamboškou č. p. 920, elektroměr dvousazbový č , sazba Akumulace 8, C25d, jistič 3 x 32 A. Budova B (II. stupeň) Odběratel ZŠ Integra Vsetín, Na Rybníkách č. p. 1628/2, Vsetín 1 Odběrné místo č , Benátky č. p. 1184/34, elektroměr dvousazbový č , sazba Akumulace 8, C25d, jistič 3 x 63 A

15 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Budova C (I. stupeň) Odběratel ZŠ Integra Vsetín, Na Rybníkách č. p. 1628/2, Vsetín 1 Odběrné místo č , a Rybníkách č. p. 1628/22, elektroměr dvousazbový č , sazba Akumulace 8, C25d, jistič 3 x 25 A Dodavatel zemního plynu Dodavatelem zemního plynu je SMP, a.s. (RWE, a. s.). Odběrné místo č , č. plynoměru Zemní plyn je používán v budově pouze k výrobě tepla pro ohřev TV a školní kuchyň v budově č. p Fakturační měření celkové spotřeby zemního plynu v budově je prováděno na jednom fakturačním měřidle, které je instalováno v I. N. P (budova A1, č. p. 920). Dodavatel tepla Dodavatelem tepla je Zásobování teplem Vsetín, a. s. (dále jen CZT). Číslo smlouvy 63-OTEV-03/M. Teplo je využíváno výhradně k vytápění budov A a B. Kalorimetrická fakturační měřidla jsou umístěna v budově A a B, v předávacích stanicích tepla. V budově A je jedno podružné měření pro školní klub. Dodavatel koksu a dřevěných briket Dodávka koksu a dřevěných briket se uskutečňuje od místních dodavatelů. Koks je dodáván od firmy UHLOBESKYD obchod s palivy s. r. o. a dřevěné brikety od firmy Pavel Krabica. V následující tabulce je přehled spotřeby tepla (ZP) na vytápění (ÚT) za poslední tři kalendářní roky s přepočtem na klimatické podmínky s využitím denostupňové metodiky s přepočtem na podmínky dlouhodobého průměru (klimatická stanice - Zásobování teplem Vsetín) podle vyhlášky č.152/2001 Sb. MPO. Tabulka č.4: Spotřeba tepla na vytápění v přepočtu na denostupně Vstupy paliv a energií Skutečná spotřeba na ÚT GJ 1 284, , ,3 Počet denostupňů D Rozdíl proti DDP 50 % 93,6 86,2 78,3 Přepočtená spotřeba GJ 1 372, , ,9 Počet topných dnů Průměrná venkovní teplota (tes) st.c 3,37 4,26 4,6 Pozn.: DDP50 50-ti letý dlouhodobý průměr (3 648 D 0 ) t is=19 0 C (průměrná výpočtová vnitřní teplota v celém objektu)

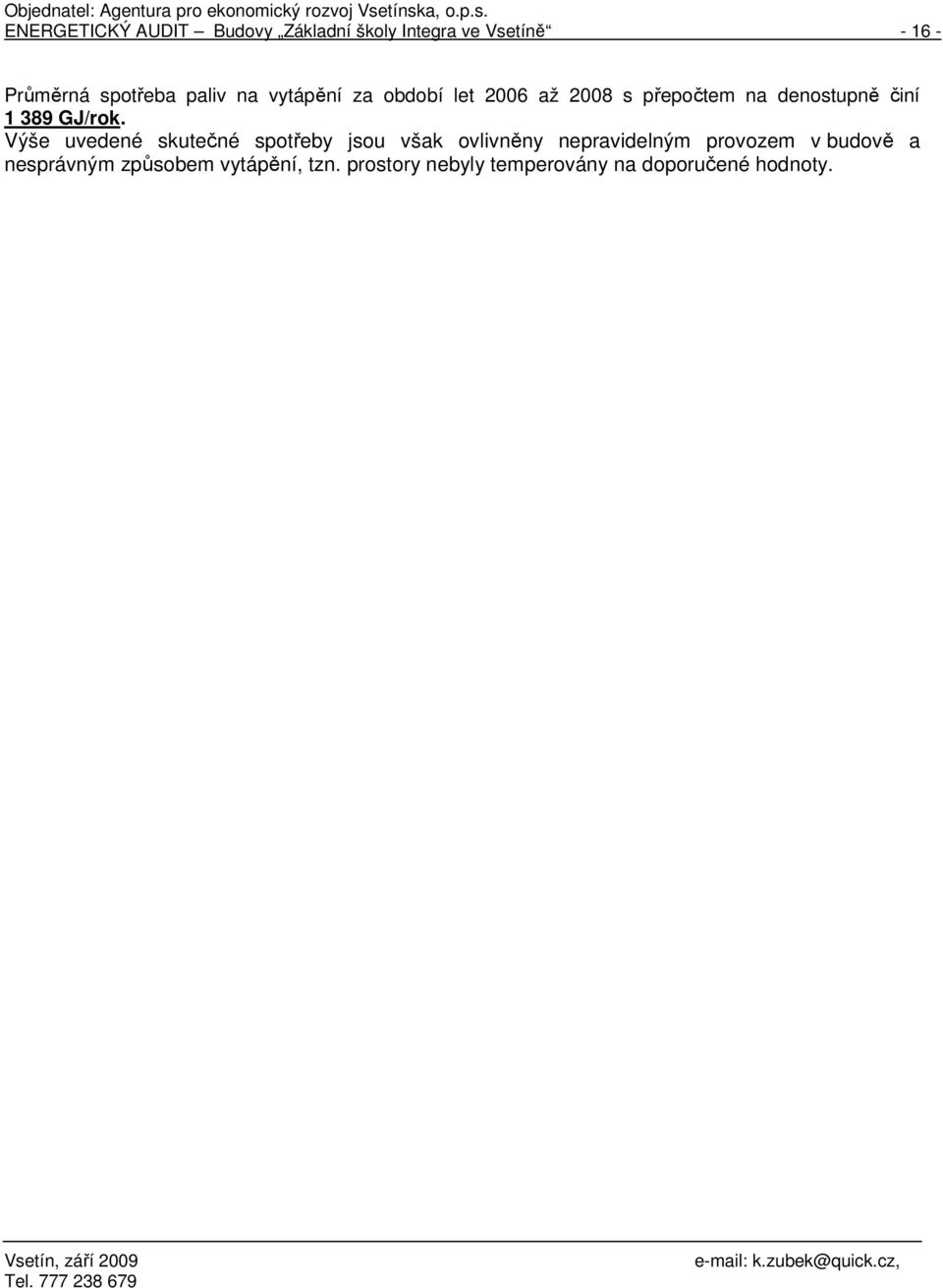

16 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Průměrná spotřeba paliv na vytápění za období let 2006 až 2008 s přepočtem na denostupně činí GJ/rok. Výše uvedené skutečné spotřeby jsou však ovlivněny nepravidelným provozem v budově a nesprávným způsobem vytápění, tzn. prostory nebyly temperovány na doporučené hodnoty.

17 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Budova Základní škola Integra ve Vsetíně stavební část Základní popis Objekty Základní školy Integra ve Vsetíně se nachází jihozápadně od centra města. Celý areál dříve sloužil pro potřeby mateřské školy a jeslí na sídlišti Rybníky. Od roku 1992 se zde začala provozovat základní devítiletá škola. Areál se skládá ze tří samostatných objektů (A1 A3 č. p. 920, B č. p a C č. p. 1628), které byly postaveny v různých obdobích. Objekt A č. p. 920 (A1 A3) Objekt je situován jižně od budovy B a severně od ulice Pod Žamboškou. Nepodsklepený objekt pod označením A se skládá ze tří navzájem propojených budov, tj. budova A1 (jednopodlažní), kde se provozuje školní klub, budova A2 (jednopodlažní), která je využita jako hospodářský pavilón se školní kuchyní a jídelnou, a budova A3 (dvoupodlažní), která slouží pro výuku prvního stupně. Budovy jsou propojeny pomocí spojovacích krčků. Foto č. 1: Budova Základní škola Integra ve Vsetíně (východní pohled na budovu A1 a A2) Další fotografie v příloze č. 1. Budovy byly postaveny v sedmdesátých letech minulého století. Od té doby, zde nebyla provedena, mimo prostor školní kuchyně větší rekonstrukce. Objekt je postaven systémem montovaného skeletu MS-OB, s nezateplenými obvodovými zdmi z plynosilikátových panelů v kombinaci s keramzitbetonovými panely. Střešní konstrukce všech tří budov je plochá ze stropních panelů, zateplena kašírovaným polystyrénem (tl. 50 mm) a HERAKLITEM. Podlahové betonové konstrukce na zemi jsou z části bez dodatečného zateplení a z části se zateplením polystyrénem (vnitřní prostory 21 o C). Otvorové výplně jsou původní dřevěná zdvojená okna a jednoduché prosklené plochy v kovovém rámu. Hlavní vstup do objektu je proveden prosklenými dveřmi v kovovém rámu. Mezi části oken jsou provedeny prosklené nezateplené meziokenní vložky.

18 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Charakteristika využití budovy A1 a A3 Budovy A1 A3 Základní školy Integra ve Vsetíně jsou využívána především k činnosti základní školy (I. stupeň), školní kuchyně a jídelny. Všechny prostory v budově jsou využívány jen k uvedeným účelům. Vytápěny jsou všechna podlaží. V jednotlivých částech objektu jsou umístěny tyto prostory: A1 I. N. P. školní klub, šatna, sociální prostory aj. A2 I. N. P. školní kuchyně, skladové prostory, jídelna, dílna, KIC, předávací stanice tepla, sociální prostory aj. A3 I - II. N. P. učebny I. stupně, kabinety, kanceláře, sociální prostory aj. Obr. č. 3: Zóny v budově A1 A3 I. N. P. S J Budova A3 Budova A1 zóna 2 Budova A2 zóna 2 zóna 1 zóna 1 zóna 1 zóna 2 zóna 3

19 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Obr. č. 4: Zóny v budově A1 A3 II. N. P. S J Budova A3 Budova A1 zóna 2 Budova A2 zóna 1

20 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Objekt B č. p Podsklepený objekt pod označením B je samostatná budova se suterénem a dvěma nadzemními podlaží. V budově je umístěn druhý stupeň ZŠ Integra a dílny. Foto č. 2: Budova Základní škola Integra ve Vsetíně (severovýchodní pohled na budovu B) Další fotografie v příloze č. 1. Budova byla postavena v šededesátých letech minulého století. V roce 2000 proběhla rozsáhlá rekonstrukce vnitřních prostor. Objekt je železobetonový skelet, s nezateplenými obvodovými zdmi z cihel. Střešní konstrukce je plochá ze stropních panelů, zateplena polystyrénem (tl. 50 mm) a HERAKLITEM. Podlahové betonové konstrukce na zemi jsou bez dodatečného zateplení. Otvorové výplně jsou původní dřevěná zdvojená okna. Hlavní vstup do objektu je proveden prosklenými dveřmi v kovovém rámu ostatní dveře jsou většinou dřevěné prosklené. Charakteristika využití budovy B Budova B Základní školy Integra ve Vsetíně je využívána především k činnosti základní školy (II. stupeň) a dílen. Všechny prostory v budově jsou využívány jen k uvedeným účelům. Vytápěny jsou všechna podlaží. V jednotlivých částech objektu jsou umístěny tyto prostory: I. P. P. dílny, keramická pec, sklady, předávací stanice tepla, sociální prostory aj. I. N. P. učebny II. stupně, kabinety, kanceláře, sociální prostory aj. II. N. P. učebny II. stupně, kabinety, ředitelna, sociální prostory aj.

21 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Obr. č. 5: Zóny v budově B - I. P. P., I. N. P. a II. N. P. S S I. P. P. J I. N. P. J zóna 2 zóna 2 zóna 1 zóna 1 S II. N. P. J zóna 2 zóna 1

22 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Objekt C č. p Objekt je situován východně od objektu A a B, severně od ulice Pod Žamboškou. Nepodsklepený samostatný jednopodlažní objekt pod označením C slouží pro výuku prvního stupně. Foto č. 3: Budova Základní škola Integra ve Vsetíně (východní pohled na budovu C) Další fotografie v příloze č. 1. Budova byly postavena v padesátých letech minulého století. Od té doby, zde nebyla provedena větší rekonstrukce. Objekt je dřevěný nezateplený, postaven z dřevěných hranolů a pobit dřevěnými deskami. Střešní konstrukce je sedlová s valbou. Podlahová dřevěná konstrukce na zemi je bez dodatečného zateplení. Stropní dřevěná konstrukce pod půdou je bez dodatečného zateplení. Otvorové výplně jsou původní dřevěná dvojitá okna. Hlavní vstup do objektu je proveden prosklenými dveřmi v dřevěném rámu.

23 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Charakteristika využití budovy C Budovy C Základní školy Integra ve Vsetíně je využívána především k činnosti základní školy. Všechny prostory v budově jsou využívány jen k uvedeným účelům. Vytápěno je celé podlaží. V jednotlivých částech objektu jsou umístěny tyto prostory: C I. N. P. učebny I. stupně, kabinety, kanceláře, sociální prostory, kotelna na tuhá paliva aj. Obr. č. 6: Zóny v budově C - I. N. P. S J zóna 2 zóna 1

24 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Stavební konstrukce stávající stav - Neprůsvitný obvodový plášť A1 A3 - venkovní obvodové nezateplené zdi objektu, jsou provedeny z plných plynosilikátových tvárnic a z menší části z keramzitbetonu. Stav venkovního obvodového pláště je bez výraznějšího poškození. B - venkovní obvodové nezateplené zdi objektu, jsou provedeny většinou z pálených dutinových cihel. Stav venkovního obvodového pláště je bez výraznějšího poškození. C - venkovní obvodové nezateplené zdi objektu, jsou provedeny z dřevěných hranolů pobitých deskami. Stav venkovního obvodového pláště je bez výraznějšího poškození. - Stropní konstrukce C - pod půdou je dřev C - venkovní obvodové nezateplené zdi objektu, jsou provedeny z dřevěných hranolů pobitých deskami. Stav venkovního obvodového pláště je bez výraznějšího poškození. - Střešní konstrukce A1 A3 a B - střešní konstrukce je plochá ze stropních panelů, zateplena polystyrénem (tl. 50 mm) a HERAKLITEM a s živičnou krytinou. C střešní dřevěná sedlová konstrukce s betonovou taškou. - Podlaha A1 A3 - betonová podlaha na terénu je zhotovena na zhutněné vrstvě štěrkopísku s izolací proti zemní vlhkosti. Podlahové betonové konstrukce na zemi jsou z části bez dodatečného zateplení a z části se zateplením polystyrénem (vnitřní prostory 21 o C). Povrch je většinou dlažba nebo PVC. B - podlahové betonové konstrukce na zemi jsou bez dodatečného zateplení. Povrch je většinou dlažba nebo PVC. B - podlahové dřevěné konstrukce na zemi jsou bez dodatečného zateplení. Povrch je většinou dlažba nebo PVC. - Otvorové výplně A1 A3 - otvorové výplně jsou původní dřevěná zdvojená okna a jednoduché prosklené plochy v kovovém rámu. Hlavní vstup do objektu je proveden prosklenými dveřmi v kovovém rámu. Mezi části oken jsou provedeny prosklené nezateplené meziokenní vložky. Vše s vysokým součinitelem prostupu U. V budově A3 jsou vyměněny vstupní dveře za plastové s dvojsklem. B - otvorové výplně jsou původní dřevěná zdvojená okna. Hlavní vstup do objektu je proveden prosklenými dveřmi v kovovém rámu. Vše s vysokým součinitelem prostupu U. C - otvorové výplně jsou původní dřevěná dvojitá okna. Hlavní vstup do objektu je proveden prosklenými dveřmi v dřevěném rámu. Vše s vysokým součinitelem prostupu U. Na většině původních oken bylo v minulosti provedeno těsnění okenních spár pomocí kovotěsu, které je však většinou strhlé. Tato okna jsou proto z větší části v nevyhovujícím stavu (nedoléhají rámy jednotlivých oken, v některých případech nejdou okna otevřít a naopak zavřít, těsnění je strhlé, poškození nátěru a kování oken atd.). Míra opotřebení těchto otvorových výplní u původních oken byla odhadnuta na cca 20%. Na většině oken zejména z jižní a východní strany jsou instalovány bílé žaluzie.

25 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Místní a normalizované klimatické podmínky Tabulka č.5: Klíčové hodnoty pro normalizované podmínky jednotka Lokalita Vsetín Definovaná teplota pro zahájení vytápění 3,8 C Výpočtová venkovní teplota -17 C Průměrná vnitřní teplota t is 19 C Počet dnů otopného období 240 den Počet denostupňů D = d (t is -t es ) D Následující tabulka specifikuje základní údaje a jednotlivé stavební konstrukce budov (více příloze č. 2). Skladby jednotlivých konstrukcí byly použity z projektové dokumentace a ověřeny zpracovatelem auditu místním šetřením.

26 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Tabulka č. 6: Základní údaje budovy včetně specifikace podstatných stav. konstrukcí budovy A1-A3, B a C Objekt A1 - A3 B C Rok výstavby Rekonstrukce Půdorysné rozměry (m) A1 14,4 x 14,76 A2 19,6 x 208 nepravidelný tvar 19,7 x 12,6 A3 20,4 x 13,5 Zastavěná plocha (m 2 ) ,4 260,8 Počet N. P. A1 a A2 1, A Počet P. P Výška budovy (m) A1 a A2 4,2 A3 7,3 6,6 7,7 Světlá výška (m) 2,95 2,9 2,9 Konstrukční výška (m) 3,2 3,2 3,4 Vytápěná užitková plocha (m 2 ) 2 413, ,5 773,0 Obestavený prostor vytápěný (m 3 ) 9 121, , ,3 Plocha plné části fasády celkem (m 2 ) 1 701,4 770,7 628,0 Plocha otvorových výplní (m 2 ) 689,2 415,7 174,6 Plocha střechy, stropu (m 2 ) 1 960, ,0 448,1 Plocha podlahy na terénu (m 2 ) 1 959, ,0 447,0 Celková plocha ochlaz. konstrukcí (m 2 ) 6 310, , ,7 Geometrická charakteristika A/V 0,69 0,70 0,60 Označení zóny Zóna 1 Zóna 2 Zóna 3 Charakteristika Chodby, sklady, Učebny, kabinety, kanceláře, spojovací krčky, šatny dílny, sociální prostory aj. aj. Školní kuchyně Průměrná vnitřní teplota ( o C) Vytápěná plocha ( m 2 ) Obestavený prostor vytápěný ( m 3 ) Konstrukce svislého obvodového pláště Střešní a stropní konstrukce stávající stav Vnitřní konstrukce stávající stav Otvorové výplně stávající stav A1-A3 - svislý nezateplený obvodový plášť je z plynosilikátových nebo keramzitbetonových panelů U 0,628-0,655 W/m 2 K. B - svislý nezateplený obvodový plášť je z pálených dut. cihel U 1,377 W/m 2 K. C - svislý nezateplený obvodový plášť je ze dřevěných hranolů U 0,691W/m 2 K. Tepelně technické vlastnosti původních zděných konstrukcí jsou z hlediska platné ČSN nevyhovující A1-A3 a B nedostatečně zateplená (polystyrén o tl. 50 mm) původní plochá jednoplášťová střešní dřevěná konstrukce U 0,427 0,551 W/m 2 K. C stropní nezateplená dřevěná konstrukce pod půdou U 1,170 W/m 2 K. Tepelně technické vlastnosti uvedených stropních a střešních konstrukcí jsou z hlediska platné ČSN nevyhovující A1-A3 - podlahové konstrukce, jsou provedeny bez i se zateplením U 0,688 až 2,261 W/m 2 K. B a C - podlahové konstrukce, jsou provedeny bez zateplení U 2,261-2,207 W/m 2 K. Tepelně technické vlastnosti uvedených konstrukcí jsou z hlediska platné ČSN nevyhovující. A1-A3 - původní zdvojená okna v dřevěném rámu U 2,8 W/m 2 K se souč. spárové průvzdušnosti i LV 1,4 m 2 /spa -0,67. Prosklené vstupní dveře a stěny U 4,1-5,0 W/m 2 K se souč. párové průvzdušnosti i LV 3,6 m 2 /spa -0,67. B - původní zdvojená okna v dřevěném rámu U 2,8 W/m 2 K se souč. spárové průvzdušnosti i LV 1,4 m 2 /spa -0,67. Prosklené vstupní dveře U 4,0-5,1 W/m 2 K se souč. párové průvzdušnosti i LV 3,6 m 2 /spa -0,67. C - původní dvojitá okna v dřevěném rámu U 2,8 W/m 2 K se souč. spárové průvzdušnosti i LV 1,4 m 2 /spa -0,67. Prosklené vstupní dveře U 4,0 W/m 2 K se souč. párové průvzdušnosti i LV 3,6 m 2 /spa -0,67. Tepelně technické vlastnosti uvedených původních konstrukcí jsou z hlediska platné ČSN nevyhovující

27 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Technologie dodávky tepelné energie na vytápění a ohřev TV Vytápění většiny budov v areálu ZŠ Integra, tj. A1-A3 a B, je prováděno pomocí dálkového zdroje tepla (CZT). Budova C je vytápěna lokálním zdrojem tepla umístěným v objektu, tj. kotelnou na tuhá paliva s trvalou obsluhou. Popis předávacích stanic tepla (PST) Budova A1-A3 - tlakově závislá předávací stanice tepla je umístěna na severní straně I. N. P. objektu a slouží pouze k vytápění objektu přes topnou sezónu. Otopná soustava v budově je teplovodní s tepelným spádem 90/70 o C. Předávací stanice tepla je spravována dodavatelem tepla (Zásobování teplem Vsetín, a.s.). Budova B - tlakově závislá předávací stanice tepla je umístěna na severní straně suterénu objektu a slouží pouze k vytápění objektu přes topnou sezónu. Otopná soustava v budově je teplovodní s tepelným spádem 90/70 o C. Předávací stanice tepla je spravována dodavatelem tepla (Zásobování teplem Vsetín, a.s.). Foto č. 4: Předávací stanice tepla v budově B a A1-A3 Tabulka č. 7: Parametry předávací stanice tepla v budově B Typ tlakově závislá předávací stanice tepla Palivo dodávka tepla z dálkového zdroje Celkový instalovaný výkon nezjištěno Teplonosné medium horká voda 110/90 O C Dodávka tepla (r. 2008) GJ Odhadovaná průměrná účinnost PST 99 %

28 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Vnitřní rozvody tepla a další zařízení v předávací stanici tepla budova A1-A3 Vstup topné vody z dálkového zdroje tepla jde v zemi do tlakově závislé předávací stanice tepla (DN 70) a dále přes oběhové čerpadlo a trojcestný ventil do rozdělovače. Odtud jsou vyvedeny celkem čtyři topně větve, tj. větev č. 1 pro vytápění budovy A1 (DN50), větev č. 2 pro vytápění budovy A2 (DN50), větev č. 3 pro vytápění budovy A3 (DN50) a větev č. 4 pro vytápění KIC (DN25). V místnosti je provedeno také měření spotřeby tepla pomocí kalorimetru. Zpět jde vratné potrubí z budovy do PST. Vizuální měření teploty zde je provedeno jen na dvou větvích bez měření tlaku. Teplovodní potrubí v PST má izolaci se skelné vaty a sádrovou bandáž o tl. 30 mm. Část potrubí v PST včetně armatur je bez tepelné izolace. Oběhové čerpadlo je původní bez elektronické regulace otáček. Vnitřní rozvody tepla a další zařízení v předávací stanici tepla budova B Vstup topné vody z dálkového zdroje tepla jde v zemi do tlakově závislé předávací stanice tepla. V místnosti je provedeno také měření spotřeby tepla pomocí kalorimetru. Odtud jde pak teplo vyvedeno do budovy, tzn. jedna topná větev slouží pro vytápění všech prostor v budově. Zpět jde vratné potrubí z budovy do PST. Vizuální měření teploty ani tlaku zde není provedeno. Teplovodní potrubí v PST má polyuretanovou izolaci o tl. 5-10mm. Část potrubí v PST včetně armatur je bez tepelné izolace. Parametry topné vody, které byly zjištěny při prohlídce : obě PST v době zpracování EA nebyly v provozu. Účinnost PST v objektu A1-A3 je původní. Odhadovaná ztráta tepla je cca 1%. Samostatné měření účinnosti výroby tepla není prováděno. PST v objektu B je po rekonstrukci r Odhadovaná ztráta tepla je cca 1%. Samostatné měření účinnosti výroby tepla není prováděno. MaR (Měření a regulace) PST v objektu A1-A3 je vybavena funkční automatickou teplotní regulací, která by měla zajišťovat společně s obsluhou plynulou regulaci teploty vstupní topné vody do objektu. Na jednotlivých topných větvích je možná regulace teploty jen ruční pomocí obsluhy. Možnost regulace teploty dalších jednotlivých vytápěných místností je ručně, pouze pomocí radiátorových ventilů s termostatickými hlavicemi. PST nemá vlastní měření spotřeby el. energie. Měření dodaného tepla do objektu je provedeno pomocí fakturačního kalorimetru. PST v objektu B je vybavena dálkovou regulací vstupní teploty z dispečinku CZT. Na topné větvi je možná regulace teploty jen ruční pomocí obsluhy. Možnost regulace teploty dalších jednotlivých vytápěných místností je ručně, pouze pomocí radiátorových ventilů s termostatickými hlavicemi. PST nemá vlastní měření spotřeby el. energie ani výroby tepla. Měření dodaného tepla do objektu je provedeno pomocí fakturačního kalorimetru.

29 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Kotelna na tuhá paliva V budově C je jako centrální zdroj tepla pro ÚT využívána nízkotlaká teplovodní kotelna na tuhá paliva a slouží pouze k vytápění tohoto objektu přes topnou sezónu. Otopná soustava v budově je teplovodní s tepelným spádem 90/70 o C. Kotelna je spravována provozovatelem objektu ZŠ Integra. Foto č. 5: Kotelna na tuhá paliva v budově C Tabulka č. 8: Parametry předávací stanice tepla v budově B Typ nízkotlaká teplovodní kotelna na tuhá paliva Palivo koks + dřevěné brikety Výrobce a typ kotle VIADRUS U 22 Celkový instalovaný výkon (odhad) 22 kw Teplonosné medium teplá voda 90/70 O C Dodávka koksu a dř. briket (r. 2008) 20,4 q koksu + 10q dř. briket Odhadovaná průměrná účinnost PST 60 % Vnitřní rozvody tepla a další zařízení v kotelně na tuhá paliva budova C Výstup topné vody z kotle (DN60) jde přes oběhové čerpadlo přímo do vytápěných prostor budovy. Vizuální měření teploty je zde provedeno včetně měření tlaku. Teplovodní potrubí v kotelně má izolaci se skelné vaty a sádrovou bandáž o tl. 30 mm. Část potrubí v PST včetně armatur je bez tepelné izolace. Oběhové čerpadlo je původní bez elektronické regulace otáček. Parametry topné vody, které byly zjištěny při prohlídce : kotelna v době zpracování EA nebyla v provozu.

30 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Účinnost Kotelna na tuhá paliva je původní. Odhadovaná ztráta tepla je cca 40%. Samostatné měření účinnosti výroby tepla není prováděno. MaR (Měření a regulace) Kotelna na tuhá paliva je regulováno ručně, jen pomocí obsluhy. Možnost regulace teploty jednotlivých vytápěných místností je pouze ručně, pomocí radiátorových ventilů bez termostatických hlavic. Kotelna nemá vlastní měření spotřeby el. energie. Měření vyrobeného tepla není provedeno. Zdroj teplé užitkové vody (TV) V objektu A1-A2 ZŚ Integra je prováděn částečně centrální ohřev TV pomocí plynového zásobníkového ohřívače TV s atmosférickým hořákem (QUANTUM PLUS, typ Q7 400), o výkonu 27 kw a objemu 400 l. Přívod studené vody je proveden z vodovodního řádu. Pro rozvod TV z tohoto zdroje slouží cirkulační čerpadlo s časovou regulací provozu. Plynový ohřívač je instalován v devadesátých letech. Na plynovém ohřívači není prováděn pravidelný servis a seřízení hořáku. Z údajů výrobce je určena účinnost plynového ohřívače na cca %. Samostatné měření účinnosti výroby tepla není prováděno. Ohřev TV je regulován jen pomocí termostatu. Samostatné měření dodávky pro ohřev TV, není v budově prováděno. Foto č. 6: Plynový ohřívač TV v budově A2 V dalších budovách areálu ZŠ Integra je prováděna výroba TV v el. lokálních zásobníkových ohřívačích. Budova B: el. akumulační zásobník 2 x 2 kw (160l), 1 x 1,35 kw (120l)

31 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Budova A: el. akumulační zásobník 1 x 2 kw (160l), 1 x 1,35 kw (120l) plynový akumulační zásobník Budova C: el. akumulační zásobník 1 x 2 kw (160l) Jiné zdroje tepla V prostoru budovy A2 (původní byt, dnes KIC) byl teplovodní el. kotel nahrazen CZT. Jiné podstatné zdroje tepla pro vytápění nebo přípravu TV se v objektech areálu ZŚ Integra nenachází. Zhodnocení stavu tepelných zdrojů, provozní evidence, předpokládaná životnost Provoz předávacích stanic tepla je pouze v otopnou sezónu. Evidence provozu PST ani kotelna na tuhá paliva není prováděna. Provoz plynového ohřívače TV je celoroční (mimo prázdniny). Orientační hodnota technické životnosti pro plynový ohřívač a kotel na tuhá paliva se udává cca 20 let v závislosti na provozu a prováděné údržbě. Technický stav plynového zásobníkového ohřívače je vyhovující. Kotel na tuhá paliva je již za hranicí své životnosti. Stav el. zásobníkových ohřívačů je vyhovující bez vážnějších závad.

32 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Rozvody tepla rozvody ÚT Teplovodní dvoutrubkové rozvody ÚT, včetně otopných těles, v objektu B jsou po rekonstrukci (r. 2000). V objektu A1-A3 byly vyměněna otopná tělesa a v objektu C jsou rozvody ÚT i otopná tělesa původní. Objekt A1-A3 - z místnosti PST jsou topné větve vedeny pod stropem a na zdi, k jednotlivým vedlejším rozvodům a otopným tělesům. Hlavní i vedlejší rozvod je proveden z ocelových bezešvých trubek s tepelnou izolací provedenou částečně pouze v prostoru garáže (skelná vata+al fólie+sádrová bandáž) o tl. cca 30 mm. Otopná tělesa jsou litinová článková, které jsou osazeny většinou nefunkčními radiátorovými ventily s termostatickými hlavicemi, dimenzovány na tepelný spád 90/70 0 C. Otopná soustava je hydraulicky vyvážená, nedochází zde k nedotápění topných těles na konci soustavy. Mezi PST a budovou A2 (venek) a A3 (pod spojovací chodbou) je topná větev vedena v zemi pomocí topného kanálu. Rozvody v topném kanále mezi pavilónem A2 a A1 a mezi A2 a A3 jsou izolovány skelnou vatou. Ztráty tepla na rozvodech v topných kanálech jsou uvedeny v následující tabulce. Tabulka č. 9: Parametry rozvodů ÚT ve venkovním topném kanále mezi pavilónem A1 a A2 Rozvody ÚT v topném kanále Tepelná ztráta Celkem Délka Průměr Stáří potrubí s izolací tep.ztráta potrubí potrubí Úsek Tech. stav (W/m) (W/m) Celkem tep.ztráta na celé délce potrubí (m) (mm) (roků) vstup výstup vstup+výstup W GJ/rok kanál ÚT A1 - A dobrý 24,80 17,10 41, ,44 10,18 kanál ÚT A1 A dobrý 24,80 17,10 41, ,50 9,05 Celkem ,94 19,23 Objekt B - z místnosti PST je topná větev vedena pod stropem a na zdi, k jednotlivým vedlejším rozvodům a otopným tělesům. Hlavní i vedlejší rozvod je proveden z ocelových bezešvých trubek s tepelnou izolací provedenou částečně pouze v prostoru na hlavní části rozvodu (polyuretan) o tl. cca 10 mm. Otopná tělesa jsou litinová článková, které jsou osazeny většinou funkčními radiátorovými ventily s termostatickými hlavicemi, dimenzovány na tepelný spád 90/70 0 C. Otopná soustava je hydraulicky vyvážená, nedochází zde k nedotápění topných těles na konci soustavy. Objekt C - z místnosti kotelny na tuhá paliva je hlavní topná větev vedena pod stropem a na zdi, k jednotlivým vedlejším rozvodům a otopným tělesům. Hlavní i vedlejší rozvod je proveden z ocelových bezešvých trubek s tepelnou izolací provedenou částečně pouze v prostoru na hlavní části rozvodu (skelná vata+al fólie+sádrová bandáž)o tl. cca 30 mm. Otopná tělesa jsou původní ocelová článková, které jsou osazeny většinou funkčními radiátorovými ventily bez termostatických hlavic, dimenzovány na tepelný spád 90/70 0 C. Otopná soustava je hydraulicky vyvážená, nedochází zde k nedotápění topných těles na konci soustavy.

33 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně rozvody TV Cirkulační rozvod TV je proveden v areálu ZŚ Integra jen mezi budovami A1 a A2. Rozvod je veden z PST od plynového ohřívače TV po budově A1 a A2. Rozvody TV jsou vyvedeny většinou pod stropem a na zdi, pomocí jedné větve jen do sociálních prostor, školní kuchyně a jídelny. Po celé délce rozvodu TV je zde použita tepelná izolace. Spotřebiče TV jsou umístěny přímo u el. zásobníkových ohřívačů. U jednotlivých spotřebičů TV tzn. umyvadlo a sprchy ve většině objektů ZŚ Integra, jsou použity původní kohoutové výtokové armatury. V budově B, která je po rekonstrukci jsou použity pákové výtokové armatury. Provedení, tloušťka a kvalita izolace tepelných rozvodů ÚT a TV nevyhovuje novým předpisům (vyhláška č.151/2001 Sb.), kde jsou stanoveny minimální tloušťky tepelných izolací vnitřních rozvodů (platí pro nová nebo rekonstruovaná zařízení) Rozvody a zdroj zemního plynu Zemní plyn je používán v areálu ZŠ Integra jen pro plynové spotřebiče ve školní kuchyni a pro ohřev TV budovy A. Dodavatelem zemního plynu je SMP, a.s. Do objektu (budova A1) je zemní plyn přiveden z venkovní nízkotlaké přípojky, která je vyvedena do venkovní uzavíratelné skřínce ve zděném výklenku (dvorní část objektu A1). Zde je instalován HUP a odtud jde plynovod (DN80) veden do budovy (A1). V chodbě budovy je umístěn fakturační plynoměr. Z plynoměru je tažen plynovod po zdi a pod stropem do kuchyně a předávací stanici tepla k plynovému ohřívači TV. Rozvod je veden pomocí ocelových bezešvých trubek po zdi, pod stropem v trubkových objímkách.

34 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Podstatné spotřebiče zemního plynu Nejpodstatnější plynové spotřebiče (rok 2009): Tabulka č.10: Seznam významných plynových spotřebičů objektu a jejich odhadovaná spotřeba v r Popis Rok výroby Ks Celkový příkon (kw) Odhadovaný počet hodin provozu v roce Spotřeba ZP za rok 2005 ( GJ) Plynový ohřívač TV ,9 84,4 Vařidlová jednotka ALBA ,8 15,6 Celkem Celkové množství zemního plynu v areálu ZŚ Integra je spotřebováno pro provoz plynového ohřívače TV a plynového spotřebiče ve školní kuchyni. % Rozvody elektro zdroj el. energie Podklady o rozvodech elektro jsou součástí Zpráv o periodických revizích elektrického zařízení. Budovy Základní škola Integra ve Vsetíně, jsou napojeny na rozvodnou síť (distribuční síť ČEZ, a. s.) el. energie pomocí zemních venkovních přípojek. Budova č. p A1, A2 a A3 (I. stupeň, kuchyň, školní klub, KIC) Z RIS je napájen hlavní rozvaděč napájecí proudovou soustavou 400/230V, 50Hz, TN-C. Hlavní oceloplechový rozvaděč HR je umístěn v I. N. P. na chodbě budovy A2 (Hospodářský pavilón). Zde jsou také umístěny tři fakturační elektroměry (1 x kuchyň, 1 x KIC, 1 x I. stupeň + školní klub). Z hlavního rozvaděče jsou pak napojeny další podružné světelné a motorové rozvaděče v budově a obě další budovy A1 a A3. Jednotlivé rozvody (AYKY, CYKY) v budově jsou provedeny většinou v omítce nebo na omítce. Při prohlídce bylo namátkově na přístupných místech zkontrolováno, že se vodiče nadměrně neohřívají. Rozvodná soustava: 3+PEN 400/230V 50 Hz/ TN-C-S a TN-S Ochrana dle ČSN : - neživých částí: nulováním dle CSN (samočinné odpojení od zdroje dle , pospojování jako přídavná ochrana) - bezpečným malým napětím Budova č. p B (II. stupeň) Z RIS je napájen hlavní elektroměrový rozvaděč RE10 napájecí proudovou soustavou 400/230V, 50Hz, TN-C. Oceloplechový rozvaděč RE10 je umístěn v I. N. P. na chodbě budovy B (II. stupeň). Zde je také umístěn jeden fakturační elektroměr. Z hlavního rozvaděče jsou pak napojeny další podružné světelné a motorové rozvaděče v budově. Jednotlivé rozvody (CYKY) v budově jsou většinou po rekonstrukci, provedeny většinou v omítce nebo na omítce. Při prohlídce bylo namátkově na přístupných místech zkontrolováno, že se vodiče nadměrně neohřívají. Rozvodná soustava: 3+PEN 400/230V 50 Hz/ TN-C-S a TN-S

35 ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Ochrana dle ČSN : - neživých částí: nulováním dle CSN (samočinné odpojení od zdroje dle , pospojování jako přídavná ochrana) - bezpečným malým napětím Budova C (I. stupeň) Z HDS umístěné na obvodové zdi je napájen hlavní rozvaděč napájecí proudovou soustavou 400/230V, 50Hz, TN-C. Hlavní oceloplechový rozvaděč HR je umístěn v I. N. P. na chodbě budovy. Zde je umístěny fakturační elektroměr. Z hlavního rozvaděče jsou pak napojeny jednotlivé el. spotřebiče v budově. Jednotlivé rozvody (CYKY) v budově jsou provedeny většinou v omítce nebo na omítce. Při prohlídce bylo namátkově na přístupných místech zkontrolováno, že se vodiče nadměrně neohřívají. Rozvodná soustava: 3+PEN 400/230V 50 Hz/ TN-C-S a TN-S Ochrana dle ČSN : - neživých částí: nulováním dle CSN (samočinné odpojení od zdroje dle , pospojování jako přídavná ochrana) - bezpečným malým napětím Energetický audit vychází z faktur, a z toho, že v areálu je pět odběrných míst. Dodavatelem elektrické energie je ČEZ, a.s Podstatné spotřebiče el. energie V následující tabulce je specifikace nejpodstatnějších el. spotřebičů: Tabulka č. 11: Seznam významných el. spotř. budovy a jejich předp. spotřeba v r Popis Rok výroby Ks Celkový el. příkon (kw) Odhadovaný počet hodin provozu v roce Spotřeba za rok ( kwh) A (A1-A3) El. ohřívače TV - 2 3, ,1 Osvětlení , ,1 Školní kuchyň , ,1 Ostatní ,7 Celkem ,0 B El. ohřívače TV - 3 5, ,3 Osvětlení , ,6 El. pec , ,3 Ostatní ,9 Celkem ,0 C El. ohřívače TV - 2 3, ,7 Osvětlení , ,2 Ostatní ,1 Celkem ,0 Celkem *Spotřeby el. energie u výše uvedených el. spotřebičů jsou pouze odhadnuty (orientační hodnoty) na základě informací o provozu od jejich obsluhy (neexistuje samostatné měření spotřeby el. spotřebičů). **Spotřeba el. energie je u jednotlivých elektrospotřebičů vynásobena součinitelem současnosti v provozu. %

36 Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. ENERGETICKÝ AUDIT Budovy Základní školy Integra ve Vsetíně Graf č. 3: Podíl jednotl. objektů na celkové spotřebě el. energie v roce 2008 v areálu ZŠ Integra Spotřeba el. energie v areálu ZŠ Integra 9% 35% 56% A B C Nejvyšší spotřeba v r el. energie v areálu ZŠ Integra byla v objektu A (A1-A3) cca 56%, kde je provozována školní kuchyň. Dále pak v objektu B cca 35% a v objektu C cca 9% z celkové spotřeby EE. Graf č. 4: Odhadovaný podíl jednotl. objektů na celkové spotřebě el. energie v roce 2008 v areálu ZŠ Integra Model spotřeby el. energie v areálu ZŚ Integra Ostatní - C Osvětlení - C El. ohřívače TV - C Ostatní - B El. pec - B Osvětlení - B El. ohřívače TV - B Ostatní - A Školní kuchyň - A Osvětlení - A El. ohřívače TV - A (kwh/rok) Nejvyšší odhadovanou spotřebu el. energie v budově v roce 2008 měl provoz školní kuchyně, osvětlení, keramické pece a ostatních elektrospotřebičů (drobné i větší el. spotřebiče např. kancelářská technika, rychlovarné konvice, vysavače, ledničky, radiopřehrávače, nářadí v dílně, učební pomůcky atd.).
