ENERGETICKÝ AUDIT. Budova Dům kultury ve Vsetíně

Transkript

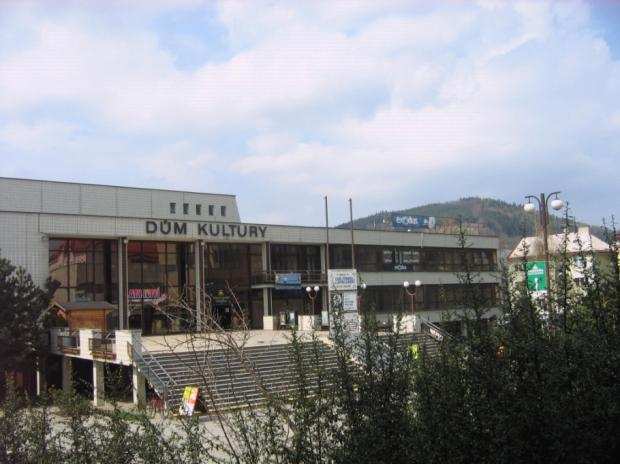

1 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně ENERGETICKÝ AUDIT Vypracováno dle zákona O hospodaření energií č.406/2000 Sb. 9 a vyhlášky 213/2001 Sb. a její novelizace č.425/2004 Sb., kterou se vydávají podrobnosti náležitostí energetického auditu. Budova Dům kultury ve Vsetíně Zadavatel: Vypracovali: Schválil: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Ing. Karel Zubek Ing. Karel Zubek Zhotovitel: AB Solartrip s. r. o. Počet výtisků: 2 Počet stran: 127 Počet příloh: 7 Výtisk č.: 2 Datum vydání: Evidenční č.: EA-15-04/2010

2 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně OBSAH: 1. Hodnocení současné úrovně provozovaného energetického hospodářství budovy Identifikační údaje Identifikace zadavatele auditu Identifikace energetického auditora Předmět energetického auditu Zadání energetického auditu Účel energetického auditu Popis výchozího stavu Soupis základních údajů o energetických vstupech a výstupech Budova DK Vsetín stavební část Technologie dodávky tepelné energie na vytápění a ohřev TV Rozvody tepla Rozvody, spotřebiče a zdroj zemního plynu Rozvody elektro zdroj el. energie Podstatné spotřebiče el. energie Osvětlení Vzduchotechnika (větrání a klimatizace) Významné energetické výrobní technologie Zhodnocení výchozího stavu Bilance výroby tepelné energie z vlastních zdrojů Energetické bilance Energetické hodnocení objektu Porovnání prům. součinitele prostupu objektu Vstupy energií - jednotlivé ukazatele nakupovaných energií Roční spotřeba tepla pro ÚT a TV Zhodnocení výchozího stavu energetického hospodářství Hospodaření s energiemi Celkový potenciál energetických úspor Návrh opatření ke snížení spotřeby energie Návrh technického řešení Stanovení celkových investičních nákladů Ekonomické vyhodnocení Prostá doba návratnosti Ekonomické ukazatele Vyhodnocení z hlediska ochrany životního prostředí Výstupy energetického auditu Celková výše energetických úspor Výběr optimální varianty Posouzení využití obnovitelných zdrojů energie Závěrečný posudek energetického auditora... 76

3 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Přílohy 1 Foto, situace 7 A4 2 Výpočet tepelných ztrát budov, štítek budovy 14 A4 3 Technické údaje technologie v budově 1 A4 4 Opatření, varianty 20 A4 5 Ekonomické hodnocení 2 A4 6 Evidenční list energetického auditu 2 A4 7 Osvědčení o odborné způsobilosti 1 A4 Výchozí podklady: Projektová dokumentace stavební části a TZB Revizní zprávy elektro, plyn Podklady spotřeby energie (faktury - el. energie, teplo a studená voda) Zákony, normy, vyhlášky, předpisy, technická literatura Fotografická dokumentace Informace od správce a údržby aj.

4 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Hodnocení současné úrovně provozovaného energetického hospodářství budovy 1.1. Identifikační údaje Identifikace zadavatele auditu 1. Název a adresa: Agentura pro ekonomický rozvoj Vsetínska, o.p.s., Horní náměstí, č. p. 3, Vsetín 2. Právní forma: obecně prospěšná společnost 3. Telefon, fax a , info@aerv.cz 5. Jméno odpovědného zástupce: pan Daniel Fojtů, předseda správní rady 6. IČ: Název a adresa předmětu auditu: Budova Dům kultury ve Vsetíně, Svárov č. p. 1055, Vsetín Vsetín, zástupce Ing. Milan Kostelník (ředitel) 8. Telefon, fax a tel: , kostelnik@dkvsetin.cz, Identifikace energetického auditora 8. Název a adresa firmy: Karel Zubek, Ing. 9. Telefonní a faxové spojení: IČ: Jméno a adresa auditora: Ing. Karel Zubek, Na plavisku 1235, Vsetín 12. Oprávnění č.: č. 627 (dne vydalo Ministerstvo průmyslu a obchodu) Předmět energetického auditu 13. Předmět: Budova Dům kultury, Svárov č. p. 1055, Vsetín 14. Místo stavby: Vsetín, místní část Svárov 15. Adresa: Dům kultury Vsetín spol s. r. o., Svárov č. p. 1055, Vsetín 16. Vlastník: Město Vsetín, Svárov 1080, Vsetín

5 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Uživatel: Dům kultury Vsetín spol s. r. o. Svárov č. p. 1055, Vsetín 18. Katastrální území: Vsetín , parcela č. 2689, LV č Způsob využití: stavba pro shromažďování většího počtu osob

6 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Zadání energetického auditu Zadání energetického auditu vychází z následujících podkladů: - z požadavků zadavatele - z Metodiky energetického auditu, jenž je obsažena ve vyhlášce č. 213/2001 Sb. a její novelizace Ministerstva průmyslu a obchodu Účel energetického auditu Cílem navrhovaného řešení bude nalézt a doporučit takové řešení, které z hlediska provozovatele bude nejefektivnější a nejekonomičtější ve vztahu k dlouhodobým potřebám energií v objektu Dům kultury č. p ve Vsetíně v souladu se stávajícími, případně připravovanými zákony a závaznými předpisy v oblasti energetiky a životního prostředí. Účelem zpracování energetického auditu je dále posouzení možností snížení energetických spotřeb budovy, posouzení vytápěcího systému, přípravy a dodávky TV, spotřeby elektrické energie, tepla, zemního plynu, provozu technologie výměníkové stanice tepla, vzduchotechniky aj., přičemž výchozím stavem je stávající standardizovaný stav využití budovy. Samotné zpracování energetického auditu, jeho výstupy a závěrečné doporučení proto budou předpokladem pro rozhodování zadavatele energetického auditu o případných investicích do energeticky úsporných opatření.

7 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Popis výchozího stavu Budova Dům kultury Vsetín č. p (dále jen DK Vsetín) se nachází přímo v centru města Vsetína, ve čtvrti Svárov, západně od hlavní budovy městského úřadu a severovýchodně od ulice Smetanova. Terén na kterém budova stojí, je rovinatý. Výstavba objektu proběhla v osmdesátých letech minulého století s kolaudací v r Při výstavbě byla použita technologie MS-OB s montovanými železobetonovými základy. Stavba je řešena ve třech nadzemních podlažích a členěna do tří samostatných avšak propojených provozních útvarů, tj. hlavní část pro veřejnost zahrnující hlavní velký a malý přednáškový sál, část restauračního provozu a část klubovní pro zájmovou činnost. Budova DK Vsetín je dnes využita především ke kulturním a obchodním aktivitám. Stávající stav Vytápěný objem objektu: m 3 Vytápěná plocha objektu: m 2 Budova DK Vsetín č. p ve Vsetíně, se nachází v nadmořské výšce cca 332 m. n. m. Souřadnice umístění objektů jsou 49 20' 17", severní šířky, 17 59' 31" východní délky. základní údaje (stávající stav): - počet uživatelů cca návštěvníků kulturních akcí ročně + návštěvníci restaurace, baru, obchodů, pronajímaných prostor aj. - počet zaměstnanců 29 osob (zaměstnanci DK Vsetín THP, údržba, uklizečky + zaměstnanci pronajímaných prostor aj.) - pracovní doba od 6 oo do 22 oo hodin denně mimo víkendy, část víkendů jsou kulturní akce (koncerty, divadla aj.) a provoz restaurace - provozní režim celoroční provoz včetně prázdnin a částečně svátků - popis činnosti provoz domu kultury (kulturní, společenská a vzdělávací činnost), provoz restaurace a baru, kancelářská a obchodní činnost (několik samostatných prodejen v budově) - rok výstavby r rekonstrukce objektu částečná rekonstrukce rozvodů a regulace ve výměníkové stanici tepla od r provedena nová střešní krytina r instalace frekvenčních měničů u vzduchotechniky r instalace TRV na původní radiátory r částečná výměna osvětlení - technické zařízeni převážnou část podstatného technického zařízení v objektu je výměníkové stanice tepla, vzduchotechnické jednotky, zařízení kuchyně, osvětlení, jevištní technika (zejména osvětlení), výtahy (osobní a nákladní), regulace pro osvětlení (tyristorovna), louhové akumulátory pro nouzové osvětlení - zdroj tepla pro ÚT dálkový zdroj tepla z místního CZT (Zásobování teplem Vsetín, a. s.) - zdroj tepla pro TV centrální zásobníkový ohřívač TV, zdroj tepla CZT - zdroje elektrické energie zdrojem elektrické energie (dále jen EE) je nn síť ČEZ, a.s., dodavatelem EE je ČEZ, a. s. - zdroje zemního plynu Severomoravská plynárenská, a. s. - rozvody tepelné energie páteřní rozvody ÚT a TV jsou taženy pod stropem v I. N. P., rozvody ÚT jsou původní teplovodní dvoutrubkové s nuceným oběhem a

8 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně teplotním spádem 90/70 o C, jako otopná tělesa v budově jsou použity převážně článková litinová tělesa s radiátorovými ventily s termostatickými hlavicemi, TV je rozváděna po objektu pomocí cirkulačního rozvodu - rozvody el. energie jsou původní s dílčími úpravami realizovanými během provozu - osvětlení instalována většinou původní zářivková a žárovková svítidla, bez automatické na intenzitu osvětlenosti reagující regulace, na několika místech jsou instalována pohybová čidla - vzduchotechnika ve strojovnách vzduchotechniky ve IV. N. P. a I. N. P. jsou instalovány hlavní rovnotlaké vzduchotechnické jednotky (9 x) pro hlavní prostory budovy (velký a malý sál, foyer, šatna herců, klubovny, restauraci a kuchyni), tyto zařízení jsou včetně ohřevu vyfukovaného vzduchu a rekuperačního výměníku, systém větrání ostatních částí budovy je většinou přirozený, okenními a dveřními rámy, sociální prostory jsou vybaveny odtahovými ventilátory - chlazení pro chlazení a mražení potravin v budově jsou použita běžná chladící a mrazící zařízení - měření spotřeb fakturační měření (v majetku dodavatele paliv a energie): - elektrická energie - 2 ks fakturačního měřidla (1 x DK Vsetín, 1 x restaurace) - spotřeba studené vody - 2 ks fakturačního měřidla (1 x DK Vsetín, 1 x restaurace) - spotřeba tepla - 1 ks fakturačního měřidla (celá budova DK Vsetín), 1 x podružné měření spotřeby TV pro restauraci a 1 x pro kadeřnictví - spotřeba zemního plynu - 1 ks fakturačního měřidla (pouze provoz restaurace) - prodej energií přeúčtovává se spotřeba tepla pro ÚT, TV a spotřeba el. energie, prodej dalších energií není realizován - dokumentace k dispozici byly následující podklady a dokumentace: Projektová dokumentace (stavební, revizní zprávy elektro, plyn atd.) Fotografická dokumentace Údaje o spotřebě el. energie, tepla, zemního plynu a studené vody Zákony, vyhlášky, normy, předpisy Informace (správce a provozovatele aj.)

9 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Obr. č. 1: Situační schéma objektu DK Vsetín DK Vsetín

10 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Soupis základních údajů o energetických vstupech a výstupech V následující tabulce je přehled energetických vstupů a to ve formě nakupovaných a dodávaných energií. Hodnoty jsou použity z poskytnutých faktur a údajů zadavatele energetického auditu a současně i provozovatele objektu. Vstupní energie, které jsou fakturačně sledovány: - elektrická energie EE - teplo TE (CZT) - zemní plyn ZP (jen pro nájemce restaurace) Obr. č. 2: Informativní tok uvažovaných energií v objektu DK Vsetín Elektrická energie provoz, osvětlení, kuchyně, vzduchotechniky, ostatní el. spot. Teplo (CZT) provoz ÚT, ohřev TV DK Vsetín ZP kuchyň (nájemce) Mimo uvedené druhy energií je v objektu zaznamenávána pomocí fakturačního vodoměru i spotřeba studené vody.

11 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně V následující tabulce je přehled základních údajů o energetických vstupech a výstupech. Tabulka obsahuje údaje v technických jednotkách a ročních peněžních nákladech. Hodnoty jsou použity z poskytnutých faktur zadavatele energetického auditu a zaznamenaných údajů od provozovatele. Součástí celkových nákladů není DPH. Tabulka č. 1: Energetické vstupy a výstupy r Pro rok: 2006 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Roční náklady v Kč El. energie MWh 64 3, Teplo GJ *Zemní plyn m Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) - - Celkem spotřeba paliv a energie *zemní plyn je využíván pouze v prostoru kuchyně, která je v nájmu Tabulka č. 2: Energetické vstupy a výstupy r Pro rok: 2007 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Roční náklady v Kč El. energie MWh 29 3, Teplo GJ *Zemní plyn m Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) - - Celkem spotřeba paliv a energie *zemní plyn je využíván pouze v prostoru kuchyně, která je v nájmu

12 Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Tabulka č. 3: Energetické vstupy a výstupy r Pro rok: 2008 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ El. energie MWh 28 3,6 102 Teplo GJ *Zemní plyn m Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) Celkem spotřeba paliv a energie *zemní plyn je využíván pouze v prostoru kuchyně, která je v nájmu Roční náklady v Kč Graf č. 1: Celková vypočtená spotřeba energií v r Celková spotřeba energií r v GJ Celková spotřeba energií v r v Kč Nákup el. energie 7% Nákup el. energie 14% Nákup tepla 93% Nákup tepla 86% Z výše uvedených údajů v tabulce je patrné, že spotřeba tepla cca 93% je na rozdíl od spotřeby el. energie cca 7% podstatně vyšší. Podíl tepla na celkové finanční částce za teplo je cca 86% a el. energii cca 14%.

13 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Z důvodu odlišných stávajících provozních podmínek při užívání objektu DK Vsetín (nejsou využity 100% provozované prostory) byla vypočtena a sestavena tabulka s energetickými vstupy a výstupy pro standardizovaný doporučený stav užívání objektu tj. stav v souladu s podmínkami vnitřního a vnějšího prostředí a provozu stanovenými v technických normách a jiných předpisech (např. dle vyhl. č. 148/2007 Sb., ČSN aj.). Tabulka č. 4: Energetické vstupy a výstupy r (výchozí stav) Pro rok: 2010 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Roční náklady v Kč El. energie MWh 28 3, Teplo GJ *Zemní plyn m Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) - - Celkem spotřeba paliv a energie *zemní plyn je využíván pouze v prostoru kuchyně, která je v nájmu Dodavatel elektrické energie V budově DK Vsetín se nachází jeden samostatný fakturační elektroměr pro měření spotřeby EE většiny prostor mimo provoz restaurace. Dodavatelem el. energie do objektu je ČEZ Prodej, s. r. o. Provoz restaurace má samostatný fakturační elektroměr. Odběratel Dům Kultury Vsetín, spol. s. r. o., IČ: , Svárov č. p. 1055, Vsetín Odběrné místo č , Svárov 1055, Vsetín, elektroměr dvousazbový č , sazba CO2d, produkt Standard, jistič 3 x 80 A. Tabulka č. 5: Spotřeby EE r Rok Celkem EE (kwh/rok) Cena celkem (Kč/rok) bez DPH a pevných poplatků Cena (Kč/kWh) , , ,90

14 Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Graf č. 2: Celková fakturovaná spotřeba EE v r objekt DK Vsetín Spotřeba EE v r DK Vsetín kwh rok 2008 Dodavatel tepla Dodavatelem dálkového tepla je firma Zásobování teplem Vsetín, a. s. (dále jen CZT). Teplo je dodáváno z výměníku tepla umístěného v I. N. P. budovy. Tabulka č. 6: Spotřeby tepla r (ÚT + TV) Rok Celkem teplo (GJ/rok) Cena celkem (Kč/rok) Cena (Kč/GJ) Graf č. 3: Celková fakturovaná spotřeba TE v r objekt DK Vsetín Spotřeba TE v r DK Vsetín GJ rok 2008 Teplo z CZT pro budovu DK Vsetín, je využíváno výhradně k vytápění budovy a pro ohřev TV. Kalorimetrické měřidlo je umístěné v I. N. P. budovy, ve výměníkové stanici tepla a zaznamenává

15 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně celkovou spotřebu tepla pro celý objekt. Fakturace tepla je provedena mezi jednotlivými nájemci prostor DK Vsetín, dle počtu metrů čtverečních na základě využívané plochy a jejich činnosti. Tabulka č.7: Spotřeba tepla na vytápění v přepočtu na denostupně DK Vsetín dle skutečných spotřeb Vstupy paliv a energií Skutečná spotřeba na ÚT GJ 1 584, , ,7 Počet denostupňů D Rozdíl proti DDP 50 % 100,2 92,3 83,8 Přepočtená spotřeba GJ 1 581, , ,7 Počet topných dnů Průměrná venkovní teplota (tes) st.c 3,4 4,3 4,6 Pozn.: DDP50 50-ti letý dlouhodobý průměr (3 408 D 0 ) t is=18 0 C (průměrná výpočtová vnitřní teplota v celém objektu) Průměrná spotřeba tepla pro vytápění za období let 2006 až 2008 s přepočtem na denostupně činí GJ/rok. Dodavatel zemního plynu V budově DK Vsetín se nachází jeden samostatný fakturační plynoměr pro měření spotřeby ZP pro plynové spotřebiče v kuchyni. Kuchyň je v nájmu jiného subjektu.

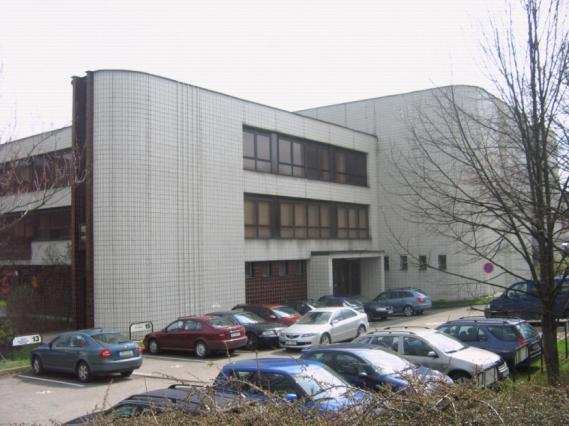

16 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Budova DK Vsetín stavební část Základní popis Objekt DK Vsetín se nachází v centru města Vsetín v části Svárov. Foto č. 1: Budova DK Vsetín (severozápad pohled) Další fotografie v příloze č. 1. DK Vsetín je nepodsklepená zděná trojpodlažní budova, která slouží především pro účely kulturních a obchodních aktivit. Budova byla zkolaudována v roce 1991 a od té doby zde nebyla provedena významná stavební rekonstrukce. Objekt je proveden jako montovaný MSOB systém s železobetonovými pilíři. Venkovní obvodové zdi jsou nezateplené s keramickým obkladem, z plynosilikátu nebo pálených děrovaných cihel (CD INA). Střešní jednoplášťová zateplená montovaná ocelová konstrukce nad velkým sálem je s pěnovým polystyrénem o tl. 2 x 50mm. Střešní jednoplášťová zateplená konstrukce stavby nad ostatními prostory je provedena ze stropních betonových panelů PZD s pěnovým polystyrénem o tl. 2 x 50mm. Střešní krytina včetně hydroizolace je z živičného materiálu. Podlahové betonové konstrukce na zemi jsou se zateplením polystyrénem převážně o tl. 30 mm, s podlahovou krytinou z dlažby, PVC, dřeva nebo koberce. Část podlahové betonové konstrukce na zemi je bez zateplení, s podlahovou krytinou z keramické dlažby. Otvorové výplně jsou většinou původní kovová (hliníková) zdvojená okna, prosklené stěny a dveře. Většina použitých skel jsou kouřová reflexní (kalené sklo FLOAT). U některých dveří a prosklených ploch je použito jednoduché sklo nebo plechová výplň.

17 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Charakteristika využití budovy Objekt DK Svárov Vsetín je řešen ve třech nadzemních podlažích, kde je členěn do tří samostatných provozních útvarů. Hlavní část zahrnuje hlavní estrádní sál a malý přednáškový sál. Dále je to část klubovní a provozu restaurace včetně hospodářského zázemí. Dřívější prostor kluboven a zázemí budovy je dnes z části využíván pronájemci pro obchodní činnosti. Vytápěna je převážná část budovy. V jednotlivých částech objektu jsou umístěny tyto prostory: I. N. P. kanceláře, prodejny, sociální prostory, výměníková stanice tepla, šatny, dílny, strojovny vzduchotechniky, sklady, archív aj. II. N. P. dolní foyer, kanceláře, prodejny, sociální prostory, šatny, velký sál, malý sál, restaurace a kuchyň, vrátnice, bar, kuřárna aj. III. N. P. horní foyer, kanceláře, prodejny, sociální prostory, šatny, velký sál balkón, klubovny aj. IV. N. P. (jen částečně) strojovna vzduchotechniky a výtahu Využití jednotlivých prostor DK Vsetín v průběhu jedné poloviny roku je popsáno v následujících tabulkách. Tabulka č.8: Využití hlavních prostor DK Vsetín za období leden - červen 2008 Velký sál Dolní foyer Malý sál Klubovna K3 Klubovna K2 Horní foyer B Šatna herců Celkem Počet hodin Tabulka č.9: Počet návštěvníků DK Vsetín za období leden - červen 2008 Měsíc Počet osob leden únor březen duben květen 646 červen 726 Celkem V zimních a jarních měsících (plesy, taneční aj.) je využití uvedených prostor DK Vsetín vyšší než v letních měsících.

18 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Obr. č. 3: Zóny v budově I. N. P. zóna 3 (velký sál) J S zóna 2 (sklady, chodby) zóna 4 (klubovny, restaurace) zóna 1 (kanceláře, obchody) Obr. č. 4: Zóny v budově II. N. P. J S zóna 3 (velký sál) zóna 4 (klubovny, restaurace) zóna 2 (sklady, chodby) zóna 1 (kanceláře, obchody) zóna 5 (malý sál)

19 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Obr. č. 5: Zóny v budově III. N. P. J S zóna 3 (velký sál) zóna 4 (klubovny, restaurace) zóna 2 (sklady, chodby) zóna 1 (kanceláře, obchody) Obr. č. 6: Zóny v budově V. N. P. J S zóna 3 (velký sál) zóna 2 (VZT)

20 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Stavební konstrukce stávající stav - Neprůsvitný obvodový plášť Venkovní obvodové nezateplené zdi objektu, jsou provedeny z plynosilikátu a dutých pálených cihel (INA). Stav venkovního obvodového pláště je bez zásadního poškození. Na několika místech je narušen keramický obklad. V prostoru strojovny vzduchotechniky (IV. N. P.) dochází k opadávání keramického obkladu z venkovních svislých zdí. Vlivem nevyhovujícího stavu obou teras u budovy, dochází k častému zatékání vody až do vnitřních prostor budovy. - Střešní konstrukce Střešní jednoplášťová konstrukce nad velkým sálem je z ocelové konstrukce (na vnitřní straně pozinkovaný plech) u dalších prostorů ze stropních panelů. Obě konstrukce jsou zatepleny polystyrénem (tl. 2 x 50 mm) s násypem z keramzitu. Použitá živičná krytina je neporušená nově rekonstruována ve vyhovujícím stavu. Do budovy přes střešní konstrukci nezatéká. - Podlaha Betonová podlaha na terénu je zhotovena na zhutněné vrstvě štěrkopísku s hydroizolací proti zemní vlhkosti. Část podlahové betonové konstrukce na zemi je bez dodatečného zateplení (sklady, chodby) a část je s tepelnou izolací (polystyrén) o tl. cca 30 mm. Povrch je většinou dlažba, dřevo, koberec nebo PVC. - Otvorové výplně Otvorové výplně jsou původní. V objektu jsou použita převážně zdvojená kovová okna a prosklené stěny. Část oken je v nadpraží s pevným dílem a tep. izolací. Vstupní dveře do budovy včetně prosklení u dveří, je provedeno v kovovém (hliník) rámu s jednoduchým nebo dvojitým prosklením (reflexní sklo). Na většině oken je provedeno těsnění okenních spár pomocí umělohmotného těsnění, které je však již většinou strhlé nebo poškozené. Tato okna jsou proto z větší části v nevyhovujícím stavu (nedoléhají rámy jednotlivých oken, v některých případech nejdou okna otevřít a naopak zavřít, těsnění je strhlé, poškození nátěru a kování oken atd.). Míra opotřebení těchto otvorových výplní byla odhadnuta na cca 30%. Většina prosklených ploch je v objektu stíněna bílými záclonami v kancelářích nebo vertikálními látkovými žaluziemi a závěsy (sály). Místní a normalizované klimatické podmínky Tabulka č.10: Klíčové hodnoty pro normalizované podmínky jednotka Lokalita Vsetín Definovaná teplota pro zahájení vytápění 3,8 C Výpočtová venkovní teplota -17 C Průměrná vnitřní teplota t is 20 C Počet dnů otopného období 240 den Počet denostupňů D = d (t is -t es ) D Následující tabulka specifikuje základní údaje a jednotlivé stavební konstrukce budovy (více příloze č. 2). Skladby jednotlivých konstrukcí byly použity z projektové dokumentace a ověřeny zpracovatelem auditu místním šetřením.

21 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Tabulka č. 11: Základní údaje budovy včetně specifikace podstatných stav. konstrukcí budovy Objekt DK Vsetín Rok výstavby 1991 Rekonstrukce nová střešní krytina r Půdorysné rozměry (m) nepravidelný tvar Zastavěná plocha (m 2 ) Počet N. P. 3 Počet P. P. 0 Výška budovy (m) 14,3 Světlá výška (m) 3,3 Konstrukční výška (m) 3,6 Vytápěná užitková plocha (m 2 ) 7 396,4 Obestavený prostor vytápěný (m 3 ) ,5 Plocha plné části fasády celkem (m 2 ) 2 940,3 Plocha otvorových výplní (m 2 ) 889,2 Plocha střechy, stropu (m 2 ) 2 882,0 Plocha podlahy na terénu (m 2 ) 2 840,4 Celková plocha ochlaz. konstrukcí (m 2 ) 9 551,9 Geometrická charakteristika A/V 0,28 Označení zóny Zóna 1 Zóna 2 Zóna 3 Charakteristika Kanceláře, obchody, soc. Velký sál a Chodby, foyer, sklady aj. prostory, šatny zázemí Průměrná vnitřní teplota ( o C) Vytápěná plocha ( m 2 ) Obestavený prostor vytápěný ( m 3 ) Označení zóny Zóna 4 Zóna 5 Charakteristika Restaurace, bar, klubovny Malý sál Průměrná vnitřní teplota ( o C) Vytápěná plocha ( m 2 ) Obestavený prostor vytápěný ( m 3 ) Konstrukce svislého obvodového pláště Střešní konstrukce stávající stav Vnitřní konstrukce stávající stav Otvorové výplně stávající stav Svislý nezateplený obvodový plášť je z dutých cihel nebo plynosilikátu s keramickým obkladem U 0,773-1,799 W/m 2 K. Tepelně technické vlastnosti původních zděných konstrukcí jsou z hlediska platné ČSN nevyhovující Nedostatečně zateplená (polystyrén o tl. 2 x 50 mm) původní jednoplášťová plochá střešní konstrukce ze stropních panelů U 0,406 0,506 W/m 2 K. Tepelně technické vlastnosti uvedené střešní konstrukce je z hlediska platné ČSN nevyhovující Podlahové nezateplené konstrukce na zemi U 2,344 W/m 2 K. Podlahové zateplené (polystyrén o tl. 30 mm) konstrukce na zemi U 0,810 0,940 W/m 2 K. Tepelně technické vlastnosti uvedených konstrukcí jsou z hlediska platné ČSN nevyhovující. Původní zdvojená okna v kovovém rámu U 2,9 W/m 2 K se souč. spárové průvzdušnosti i LV 1,4 m 2 /spa -0,67. Prosklené vstupní kovové dveře a stěny U 2,9 5,7 W/m 2 K se souč. párové průvzdušnosti i LV 3,6 m 2 /spa -0,67. Tepelně technické vlastnosti uvedených původních konstrukcí jsou z hlediska platné ČSN nevyhovující

22 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Technologie dodávky tepelné energie na vytápění a ohřev TV Vytápění a dodávka TV do budovy DK Vsetín je provedeno pomocí dálkového zdroje tepla (CZT). Horkovodem s teplotním spádem 140/70 o C, který jde v topném kanále pod budovou z její jihovýchodní strany, je přivedeno teplo do horkovodní výměníkové stanice umístěné v I. N. P. budovy DK Vsetín. Popis výměníkové stanice tepla (VST) Tlakově nezávislá výměníkové stanice tepla je umístěna na jihovýchodní straně objektu (suterén) a slouží k vytápění DK Vsetín přes topnou sezónu a celoroční dodávce TV pro tento objekt. Otopná soustava v budově je teplovodní s tepelným spádem 90/70 o C. Výměníkové stanice tepla je spravována provozovatelem DK Vsetín. Foto č. 2: Výměníková stanice tepla v DK Vsetín Tabulka č. 12: Parametry výměníkové stanice tepla v budově Typ tlakově nezávislá horkovodní výměníková stanice tepla Technologie 3 x 2 x stavebnicové trubkové výměníky tepla VV2UH Js 200 (rok výroby 1989)- výhře. plocha 8 m 2 Palivo dodávka tepla z dálkového zdroje Celkový instalovaný výkon nezjištěno (dle dokumentace cca 900kW) Teplonosné medium horká voda 140/70 O C Dodávka tepla v r GJ Odhadovaná průměrná účinnost VST 99 % Dimenzovaní prostoru VST je nadhodnocené, z důvodu uvažované další přístavby této budovy, plánované v minulých letech. Při návrhu výkonu VST v t byl vypočten celkový tepelný příkon (ÚT a TV) na 915kW a celková spotřeba tepla na MWh/rok (tj GJ/rok, GJ pro ÚT a 792 GJ pro TV).

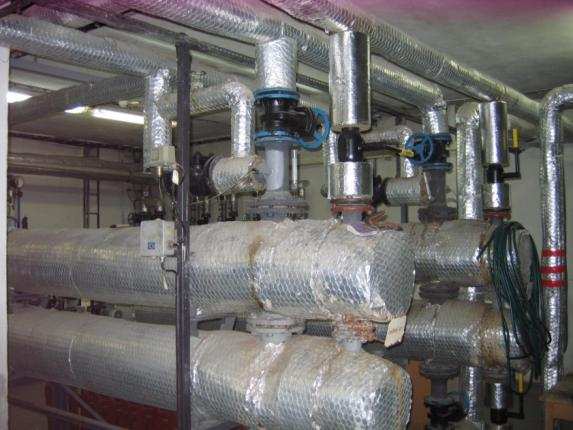

23 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Vnitřní rozvody tepla a další zařízení ve výměníkové stanici tepla (VST) Vstup topné horké vody (DN 80) z dálkového zdroje tepla do budovy DK Vsetín jde z topného kanálu v zemi do výměníkové stanice tepla a dále do hlavního rozdělovače tepla č. 1 umístěného ve výměníkové stanici (vratný rozvod z VS je ukončen pak ve sběrači č. 1). Odtud jdou dvě hlavní topné větve, tj. větev č. 11 pro ÚT (DN 65) a větev č. 12 pro ohřev TV (DN 25). Větev č. 11 jde do společného rozvodu tepla, který je zakončen na stávajících trubkových výměnících tepla (3 x 2 x VV 2UH, tj. OV1 až OV3). Topná voda (DN 100, tep. spád 90/70 o C) jde přes dvě paralelně zapojená oběhová čerpadla č. 1 a č. 2 (1 x rezerva) do rozdělovače č. 2. Na tomto rozdělovači je připojeno pět samostatných topných větví, tj. větev č. 21 pro vytápění dříve bytu dne kanceláří v I. N. P. (DN 25, oběhové čerpadlo č. 3), větev č. 31 pro vytápění restaurace (DN32, oběhové čerpadlo č. 4), větev č. 31 pro vytápění kluboven (DN 50, oběhové čerpadlo č. 5), větev č. 41 pro vytápění estrádní části (DN 50, oběhové čerpadlo č. 6) a větev č. 51 (DN 100) pro vytápění vzduchotechniky. U rozdělovače č. 2 je umístěn sběrač topné vody, kde se vrací ochlazená voda zpět do VS. Na všech výměnících, obou rozdělovačích a sběračích, topných větvích je provedeno měření teploty topné vody. Tlak v otopném systému je měřen jen u rozdělovačů a sběračů. Teplovodní potrubí v VST a rozdělovačích a sběračích má tepelnou izolaci ze skelné vlny a Al fólie (tl. cca 25 mm). Menší část potrubí je s polyuretanovou tepelnou izolací (tl. 20mm). Všechny armatury jsou bez tepelné izolace. Hydraulické zajištění topného systému je provedeno tlakovým stojatým expandérem o objemu 1600 l, který je udržován pod tlakem pomocí dvou vzduchových kompresorů. Voda do topného systému byla dříve upravována, dnes je již zařízení na úpravu vody mimo provoz. Doplnění vody do topného systému se provádí ručně. Oběhová čerpadla jsou všechna bez elektronické regulace otáček. Parametry topné vody, které byly zjištěny při prohlídce ( , 8 oo hod): teplota na rozdělovači č o C, 1,3 MPa teplota na sběrači č o C, 1,2 MPa teplota na výměníku OV1-40 o C teplota na výměníku OV2-30 o C teplota na výměníku OV1-45 o C teplota na rozdělovači č o C, 0,2 MPa teplota na sběrači č o C teplota na větvi č o C teplota na větvi č o C teplota na větvi č o C teplota na větvi č o C teplota na větvi č o C Účinnost VST v objektu je původní. Odhadovaná ztráta tepla je cca 1%. Samostatné měření účinnosti výroby tepla není prováděno. MaR (Měření a regulace) VST v objektu je vybavena samostatnou automatickou programovatelnou teplotní regulací. Na jednotlivých topných větvích (mimo větev č. 51 pro vzduchotechniku samostatná regulace teploty) je prováděna regulace teploty pomocí čtyřcestných ventilů se servopohonem. Každá větev má samostatné oběhové čerpadlo. Možnost regulace teploty dalších jednotlivých vytápěných místností je ručně, pouze pomocí radiátorových ventilů s termostatickými hlavicemi. VST nemá vlastní měření spotřeby el. energie. Měření dodaného tepla do objektu je provedeno jen pomocí jednoho fakturačního kalorimetrického měřidla umístěného ve VST na přívodu do rozdělovače č. 1.

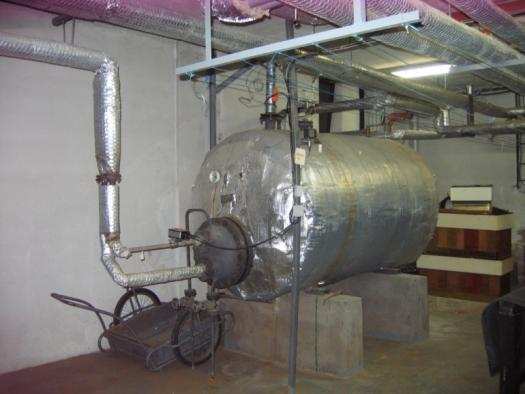

24 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Foto č. 3: Rozdělovač č. 2 a sběrač č. 2 tepla ve VST Zdroj teplé vody (TV) Dodávka TV je prováděna centrálně z VST, kde je umístěn ležatý ohřívač TV, který je napojen z rozdělovače č. 1 (DN 25) na horkovod. Foto č. 4: Ohřívač TV Tabulka č. 13: Parametry ohřívače TV Typ OVL zásobníkový ležatý ohřívač TV Energie horká voda z CZT Celkový objem 4 000lt Rok výroby 1989 Dodávka teplé vody z ohřívače TV do celé budovy, je provedena pomocí cirkulačního rozvodu TV do kterého je teplá voda dodávána přes cirkulační čerpadlo. Ohřívač TV je obalen tepelnou izolací ze skelné vaty a Al fólií (tl. cca 30 40mm), čelo na přívodu horké vody je bez tepelné izolace.

25 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Účinnost Samostatné měření účinnosti ohřevu TV zde není a nebylo v minulosti provedeno. MaR (Měření a regulace) Ohřev TV je v budově celoroční. Teplota ohřívané vody je nastavena na 55 o C pomocí termostatu a servopohonu. Časová regulace zde není provedena ani u cirkulačního čerpadla, které je provozováno 24 hodin denně. Opatření proti bakterii legionely nejsou prováděna. Na vstupu do ohřívače TV je umístěn podružní vodoměr pro měření SV, který slouží pro další vyúčtování spotřeby TV. Jiné zdroje tepla Jiné podstatné zdroje tepla pro vytápění nebo přípravu TV se v objektu DK Vsetín nenachází. Zhodnocení stavu tepelných zdrojů, provozní evidence, předpokládaná životnost Výkon VST je předimenzovaný vzhledem k záměrům dřívějšího majitele budovy s přístavbou objektu. Provoz výměníkové stanice tepla pro ÚT je jen v topnou sezónu. Provoz dodávky TV je celoroční. Písemná evidence provozu VST je prováděna. Do deníku je každodenně zaznamenávána venkovní a vnitřní teplota včetně spotřeby tepla, prováděné údržby a dalších údajů. Technický stav VST je vyhovující i přes chybějící tepelnou izolaci rozvodů a armatur. Stav trubkových výměníků je prozatím vyhovující. Technický stav ohřívače TV je vyhovující. Provádí se pravidelné čištění při revizi tlakové nádoby. Životnost těchto zařízení je možné odhadovat při požadované údržbě na cca 20 let, tzn. do roku 2009 (životnost je již překročena).

26 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Rozvody tepla Do budovy DK Vsetín jde teplo pro ÚT a ohřev TV, horkovodem (DN 85) do výměníkové stanice tepla pomocí topného kanálu v zemi. rozvody ÚT Vstup topné horké vody (DN 80) z dálkového zdroje tepla do budovy DK Vsetín jde z topného kanálu v zemi do výměníkové stanice tepla a dále do hlavního rozdělovače tepla č. 1 umístěného ve výměníkové stanici (vratný rozvod z VS je ukončen pak ve sběrači č. 1). Odtud jdou dvě hlavní topné větve, tj. větev č. 11 pro ÚT (DN 65) a větev č. 12 pro ohřev TV (DN 25). Větev č. 11 jde do společného rozvodu tepla, který je zakončen na stávajících trubkových výměnících tepla (3 x 2 x VV 2UH, tj. OV1 až OV3). Topná voda (DN 100, tep. spád 90/70 o C) jde přes dvě paralelně zapojená oběhová čerpadla č. 1 a č. 2 (1 x rezerva) do rozdělovače č. 2. Na tomto rozdělovači je připojeno pět samostatných topných větví, tj. větev č. 21 pro vytápění dříve bytu dne kanceláří v I. N. P. (DN 25, oběhové čerpadlo č. 3), větev č. 31 pro vytápění restaurace (DN32, oběhové čerpadlo č. 4), větev č. 31 pro vytápění kluboven (DN 50, oběhové čerpadlo č. 5), větev č. 41 pro vytápění estrádní části (DN 50, oběhové čerpadlo č. 6) a větev č. 51 (DN 100) pro vytápění vzduchotechniky. U rozdělovače č. 2 je umístěn sběrač topné vody, kde se vrací ochlazená voda zpět do VS. V samotném objektu jsou k jednotlivým radiátorům vedeny hlavní i vedlejší rozvody pod stropem, na zdi a pod omítkou. Hlavní i vedlejší rozvod ÚT je proveden z ocelových bezešvých trubek. Hlavní rozvody jsou provedeny s tepelnou izolací (skelná vata+al fólie) o tl. cca 30 mm. Vedlejší rozvody jsou bez tepelné izolace. Všechny teplovodní dvoutrubkové rozvody ÚT v budově DK Vsetín, včetně otopných těles jsou původní z roku Otopná tělesa jsou většinou litinová článková (na záchodech registry), která jsou osazena funkčními radiátorovými ventily s termostatickými hlavicemi vše dimenzováno na tepelný spád 90/70 0 C. Otopná soustava je hydraulicky vyvážená, nedochází zde k nedotápění topných těles na konci soustavy. rozvody TV Cirkulační rozvod TV (DN 32) je veden z ležatého zásobníkového ohřívače TV (objem 4 000lt) po budově k jednotlivým spotřebičům TV. Rozvody TV (převážně pozinkované trubky) jsou vedeny po budově převážně pod stropem, na nebo ve zdi, s dodatečnou tepelnou izolací o tl. cca 20 mm skelná vata+al fólie). Původní rozvody TV jsou na mnoha místech ve špatném stavu, zejména jejich průchodnost je snížena minerálními nánosy, které jsou pravděpodobnou příčinou zakalení TV. U jednotlivých spotřebičů TV, tzn. umyvadla a sprchy, jsou použity jak v menší míře původní kohoutové výtokové armatury tak i většinou nové pákové vodovodní baterie (rekonstruované sociální prostory). Provedení, tloušťka a kvalita izolace tepelných rozvodů ÚT a TV nevyhovuje novým předpisům (vyhláška č.151/2001 Sb.), kde jsou stanoveny minimální tloušťky tepelných izolací vnitřních rozvodů (platí pro nová nebo rekonstruovaná zařízení).

27 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Rozvody, spotřebiče a zdroj zemního plynu Zemní plyn je používán v budově jen pro plynové spotřebiče umístěné v kuchyni, která slouží pro potřeby pronajímané restaurace. Do objektu je zemní plyn přiveden z venkovní nízkotlaké přípojky, která je vyvedena do venkovní uzavíratelné skřínce ve zděném výklenku na vnější obvodové zdi budovy, kde je instalován HUP a plynoměr. Plynovod je dále veden k jednotlivým spotřebičům v kuchyni pomocí ocelových bezešvých trubek po zdi, pod stropem v trubkových objímkách Rozvody elektro zdroj el. energie Podklady o rozvodech elektro jsou součástí Zpráv o periodických revizích elektrického zařízení. Výchozí revizní zpráva nebyla v době zpracování EA k dispozici. Budova DK Vsetín Svárov, je napojena na rozvodnou síť el. energie pomocí zemní venkovní přípojky z přípojkové skříně SR3, odkud je napájen hlavní rozvaděč RH napájecí proudovou soustavou 400/230V, 50Hz, TN-C. Zde je provedeno napojení na distribuční síť ČEZ, a. s. Napájení hlavního rozvaděče je z přípojkové skříně dvěma paralelními kabely AYKY 3 x mm 2. Hlavní oceloplechový rozvaděč RH je umístěn v I. N. P. budovy. Před hlavním vypínačem hlavního rozvaděče je napojen rozvaděč RM s fakturačním elektroměrem pro DK Vsetín. Z hlavního rozvaděče jsou pak napojeny další podružné světelné a motorové rozvaděče v budově. V prostoru restaurace je pak na přívodu napojen další samostatný fakturační elektroměr jen pro provoz restaurace. Jednotlivé rozvody (AYKY, CYKY) v budově jsou provedeny většinou v omítce nebo pod stropem (chodba suterén). Při prohlídce bylo namátkově na přístupných místech zkontrolováno, že se vodiče nadměrně neohřívají. Rozvodná soustava: 3+PEN 400/230V 50 Hz/ TN-C Ochrana dle ČSN : - neživých částí: nulováním dle CSN (samočinné odpojení od zdroje dle , pospojování jako přídavná ochrana) - polohou Energetický audit vychází z fakturačních údajů, které byly v době zpracování EA k dispozici. Odběrné místo objektu má stávající sazbu CO2d Standard, 3 x 80 A (dvoutarifová sazba). Dodavatelem elektrické energie je ČEZ, a.s.

28 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Podstatné spotřebiče el. energie V následující tabulce je specifikace nejpodstatnějších el. spotřebičů v budově: Tabulka č. 14: Seznam významných el. spotř. budovy a jejich předp. spotřeba v r Popis Rok výroby Ks Celkový el. příkon (kw) Odhadovaný počet hodin provozu v roce Spotřeba za rok ( kwh) Výměníková stanice 13,7 tepla ,2 Osvětlení , ,4 Vzduchotechnika , ,7 Jevištní technika , ,2 Ostatní ,5 Celkem ,0 *Spotřeby el. energie u výše uvedených el. spotřebičů jsou pouze odhadnuty (orientační hodnoty) na základě informací o provozu od jejich obsluhy (neexistuje samostatné měření spotřeby el. spotřebičů). **Spotřeba el. energie je u jednotlivých elektrospotřebičů vynásobena součinitelem současnosti v provozu. Spotřeba el. energie při současném provozu budovy byla odhadnuta, na základě podkladů získaných ke zpracování EA, tj. celkové platby EE za rok Graf č. 4: Podíl jednotl. spotřebičů na celkové odhadované spotřebě el. energie v roce 2008 v budově Model spotřeby el. energie v budově DK Vsetín % Ostatní Jevištní technika 914 Vzduchotechnika Osvětlení Výměníková stanice tepla (kwh/rok) Nejvyšší odhadovanou spotřebu el. energie v budově v roce 2008 měl provoz ostatních elektrospotřebičů (drobné i větší el. spotřebiče např. el výtahy 3 x, kancelářská technika, rychlovarné konvice, televize, vysavače, ledničky, radiopřehrávače, el. přímotop, klimatizace, dílenské vybavení atd.) cca 31% z celkové spotřeby el. energie. Dále pak osvětlení cca 23%, vzduchotechnika 22% a výměníková stanice tepla cca 21%. El. spotřebiče v budově jsou převážně původní z r

29 Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Osvětlení Při zpracování energetického auditu se využily podklady ze zpráv o periodických revizích elektrického zařízení v budově a místního šetření. Zdroje světla V budově jsou instalovány převážně původní zářivková svítidla bez elektronického zapalování (startér + tlumivka) a žárovková svítidla s klasickou obyčejnou wolframovou žárovkou. Do některých svítidel byly nově instalovány úsporné výbojky (foyer) nebo úspornější zářivky (klubovny). Na chodbách je také instalováno nouzové osvětlení, které je napájeno při jeho provozu z akumulátorů. Pro osvětlení jeviště slouží světla umístěná zejména na rampě a pod stropem u jeviště. Venkovní osvětlení budovy DK Vsetín provozují Technické služby. Tabulka č. 15: El. příkon vnitřního osvětlení v budově DK Vsetín (dle revizní zprávy) Celek Typ El. příkon Počet ( ks) ( W) Žárovky Zářivky Výbojky Celkem Odhadovaná spotřeba el. energie (kwh/rok) *Osvětlovaná plocha (m 2 ) Odhadovaná spotřeba el. energie (kwh/ m 2 rok) *mimo prostor restaurace Graf č. 5: El.příkon osvětlení v budově DK Vsetín El.příkon osvětlení v budově výbojky 4,9% zářivky 55,4% žárovky 39,7% Procentuální podíl jednotlivých typů osvětlení na celkovém el. příkonu je znázorněn v grafu. Nejvyšší podíl na celkovém osvětlení v budově, mají svítidla zářivková, která jsou zastoupena cca 55 %. Žárovková svítidla jsou zastoupena cca 38 % (velký sál, sociální prostory, sklady aj..) a výbojky cca 5% (foyer, sociální prostory a některá další původní žárovková svítidla). Instalace Stáří instalace je u původního osvětlení 29 let. V některých prostorech byly instalována nová svítidla (např. sociální prostory, kanceláře).

30 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Automatické řízení intenzity osvětlení a doby provozu osvětlovací soustavy V prostorách budovy není žádná automatická regulace na zapínání a vypínání osvětlení, tj. ovládání je ručně (pomocí vypínačů), pohybová čidla jsou instalována zejména na chodbách (suterén). Ve velkém sále je použita plynulá regulace intenzity osvětlení prostoru pomocí tyristorů. Čištění svítidel a okenních otvorů Původní svítidla jsou jen s menším znečištěním z vnitřní strany. Okna i dveře v osvětlovaných prostorech jsou většinou s menším znečištěním. Měření a prohlídka svítidel Podrobné měření osvětlení zde v minulosti nebylo provedeno. Při prohlídce objektu jsme provedli kontrolní orientační měření osvětlenosti digitálním luxmetrem (MS 4 IN 1). Měření bylo provedeno v ranních hodinách bez příspěvku denního osvětlení. Tabulka č. 16: Hodnocení osvětlovací soustavy a její údržby v objektu Prostor Klubovna K3 Velký sál Malý sál Osvětlenost dle ČSN (lx) Osvětlovaná plocha (m 2 ) Orientace místnosti severovýchod jihozápad jihovýchod Převažující druh svět.zdrojů zářivky žárovky žárovky + výbojky Elektronický předřadník ne - ne Barevný tón světla modrožlutý žlutý modrožlutý Počet zdrojů osvětlení (ks) Instalovaný el. příkon (W) Instalovaný el. příkon (W/m 2 ) Odhadovaná spotřeba el. (kwh/rok) Odhadovaná spotřeba el. (kwh/ m 2 rok) ,9 Stav svítidel mírně znečištěný mírně znečištěný mírně znečištěný strop světlý, bílé Povrch(strop, podlaha, zdi, strop žlutý, tmavý světlý strop, tmavý zdi, podlaha okna) obklad, parkety koberec parkety Stav povrchu mírně znečištěný mírně znečištěný mírně znečištěný s příspěvkem Změřená venk.osv. (lx) osvětlenost jen venkovní (lx) osvětlení (lx) Stav z hlediska energ. hospodárnosti vyhovuje vyhovuje vyhovuje Stav z hlediska osvětlenosti vyhovuje nevyhovuje nevyhovuje Ukazatel Výměna světelných zdrojů Rovnoměrnost osvětlení Čištění svítidel Čištění průsvitných konstrukcí Celkem Stupnice hodnocení: 0 nehodnocen, 1 vyhovuje, 2 většinou vyhovuje, 3 většinou nevyhovuje, 4 - nevyhovuje

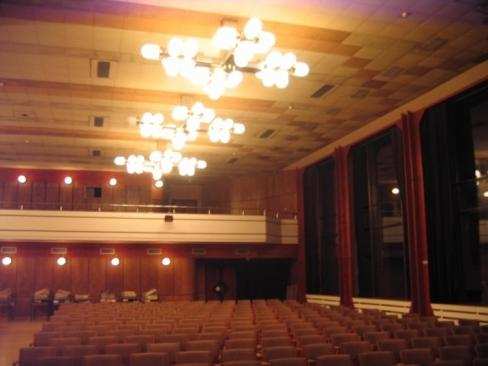

31 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Foto č. 5: Osvětlení velkého sálu Ve všech měřených prostorech je převážně původní osvětlení. Provedené světelné soustavy jsou navržené dle starších norem v osmdesátých letech minulého století, proto osvětlenost některých měřených prostor je nedostatečná. Ve velkém sále jsou světla rozdělena na jevištní, v sále a balkónová. Osvětlenost tohoto prostoru byla navržena dle dřívějších platných norem s tím, že jsou dnes v instalovaných svítidlech používány žárovky o el. příkonu 75W namísto 100W. Dnes je z hlediska ČSN EN osvětlenost tohoto prostoru také nedostatečná.

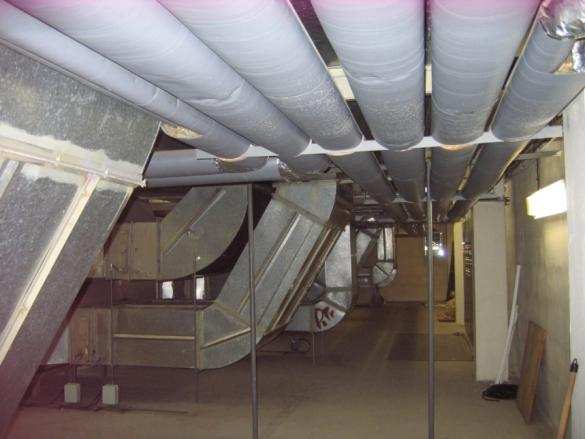

32 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Vzduchotechnika (větrání a klimatizace) V budově je instalováno devět hlavních vzduchotechnických zařízení pro větrání určitých prostor. Hlavní strojovna vzduchotechnika je umístěna na střeše budovy a další podružné strojovny jsou umístěny v I. N. P. Všechny hlavní VZT jednotky jsou jen s ohřevem vzduchu a bez možnosti chlazení. VZT1 až VZT6 - estrádní sál, foyer, malý sál, klubovny (hlavní strojovna) V hlavním velkém sále jsou provozovány dvě vzduchotechniky, tj. VZT1 pro výměnu vzduchu s umístěním vyústek pod balkónem a VZT3 s umístěním pod stropem. Ve foyer na pravé a levé straně budovy jsou umístěny VZT jednotky VZT2 (II. N. P.) a VZT4 (III. N. P.). Vyústky vzduchotechniky pro malý sál VZT6 a klubovny VZT5 jsou umístěny ve stropních prostorách místností. VZT rovnotlaké jednotky typu KDK 160 jsou umístěny v hlavní strojovně. Vzduch je nasáván přes kovovou žaluzii v boční stěně a přes filtr, rekuperační výměník z tepelných trubic, ohřev, ventilátor, tlumič hluku a protipožární klapku je vyfukován do místnosti. Ze sálu je vzduch vyfukován přes požární klapku, tlumič hluku, filtr, ventilátor, rekuperační výměník do centrálního vyfukovacího kanálu do venkovního prostoru. Všechny klapky jsou ovládány servopohony napojenými na MaR. Rekuperátor, který využívá tepla odpadního vzduchu k předehřevu přívodního je proveden z tepelných trubic částečně plněných čpavkem. Dolní část trubic leží v proudu teplého vzduchu, čpavek se odpařuje, páry stoupají vzhůru kde odevzdávají teplo a kondenzují. kapky čpavku stékají do spodní části. Účinnost rekuperace je výrobcem odhadnuta na 50 60%. Foto č. 6: Hlavní strojovna vzduchotechniky

33 Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Tabulka č.17: Parametry jednotlivých částí VZT1-VZT4 Označení Teplota ( o C) Typ VZT Rok výroby Výrobní č. Tepelný příkon (kw) Cirkulace vzduchu Rekuperace Množství odsávaného vzduchu (m 3 /s) Ventilátor el. P (kw) Množství odsávaného vzduchu (m 3 /s) Teplota odsávaného vzduchu( o C) Ventilátor el.p (kw) Provoz VZT1- velký sál (Z1) V hlavní strojovně VZT je umístěn rozdělovač a sběrač topné vody pro ohřev vzduchu do kterého jde přívod z VST (DN 100). Je zde celkem šest topných větví se čtyřcestnými směšovacími ventily (DUOMIX) se servopohony, tj. větev č. 1 pro ohřev vzduchu velkého sálu (VZT1, oběh. čerpadlo č.9), větev č. 2 pro ohřev vzduchu foyer levá strana (VZT2, oběh. čerpadlo č. 10), větev č. 3 pro ohřev vzduchu pro velký sál VZT strop (VZT3, oběh. čerpadlo č. 11), větev č. 4 pro ohřev vzduchu pro foyer pravá strana (VZT4, oběh. čerpadlo č. 12), větev č. 5 pro ohřev vzduchu kluboven (VZT5, oběh. čerpadlo č. 13) a větev č. 6 pro ohřev vzduchu malého sálu (VZT6, oběh. čerpadlo č. 14). Topné větve mají polyuretanovou tep. izolaci (u rozdělovače) nebo ze skelné vaty a Al fólie. Oběhová čerpadla jsou všechna bez elektronické regulace otáček. Obr.č. 7: Schéma hlavní strojovny vzduchotechniky VZT2 foyer levá strana, II. N. P. (Z2) VZT3 velký sál, strop (Z3) 21 KDK 160 KDK KDK 160 KDK ano ano ne ano ano ano ano ano 4,2 4,7 4,7 2, ,2 4,7 4,7 2, převážně při akcích převážně při akcích převážně při akcích VZT4 foyer pravá strana, III. N. P. (Z4) 4 3 převážně při akcích VZT 2 (Z2) VZT 5 (Z5) VZT 4 (Z4) VZT 3 (Z3) VZT 1 (Z1) VZT 6 (Z6) Rozdělovač a sběrač TE

34 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Tabulka č.18: Parametry jednotlivých částí VZT5-VZT9 Označení VZT5- klubovny (Z5) VZT6 malý sál (Z6) VZT7 - restaurace (Z7) VZT8 I. N. P. šatny herců (Z8) VZT9 kuchyně N. P. (Z9) Teplota ( o C) Typ VZT KDK A-040 KDK A-040 KDK A-040 KDK A-040 KDK A-040 Rok výroby Výrobní č Tepelný příkon (kw) Cirkulace vzduchu ne ne ne ne ano Rekuperace ano ano ano ano ano Množství odsávaného vzduchu (m 3 /s) 1,2 1,2 1,25 1,25 2,2 Ventilátor el. P (kw) 1,5 1,5 2,2 2,2 3 Množství odsávaného vzduchu (m 3 /s) 1,2 1,2 1,25 1,25 2,2 Teplota odsávaného vzduchu( C) Ventilátor el.p (kw) 1,5 1,5 2,2 2,2 3 Provoz převážně při akcích převážně při akcích VZT7 až VZT9 restaurace, šatny herců a kuchyně při provozu restaurace celoročně při provozu restaurace Pro provoz restaurace a šatnu herců jsou instalovány dvě rovnotlaké VZT jednotky, tj. VZT7 a VZT8 umístěné ve společné strojovně v I. N. P. Pro větrání kuchyně je určena rovnotlaká VZT9 umístěná v samostatné místnosti v I. N. P. Foto č. 7: Strojovna vzduchotechniky v I. N. P.

35 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Ve strojovně VZT7 a VZT8 je umístěn rozdělovač a sběrač topné vody pro ohřev vzduchu do kterého jde přívod z VST. Jsou zde dvě topné větve se čtyřcestnými směšovacími ventily se servopohony, tj. větev č. 1 pro ohřev vzduchu do restaurace (VZT7, oběh. čerpadlo č. 15), větev č. 2 pro ohřev vzduchu pro šatny herců a sklady (VZT8, oběh. čerpadlo č. 16). VZT9 pro kuchyň má samostatnou strojovnu (oběhové čerpadlo č. 16). Topné větve mají polyuretanovou tep. izolaci (u rozdělovače) nebo ze skelné vaty a Al fólie. Oběhová čerpadla jsou všechna bez elektronické regulace otáček. Měření a regulace VZT Regulace provozu VZT je prováděna automaticky i ručně. V I. N. P. budovy je místnost s dálkovým ovládáním VZT1 VZT 9. Všechny VZT jsou vybaveny ochranou proti přehřátí a zamrznutí a dvěma možnými režimy provozu AUTO nebo RUČNĚ. V roce 2006 byly instalovány frekvenční měniče (FRECON) pro možnost lepší regulace VZT jednotek u VZT1-VZT4, VZT6 a VZT7. Regulace VZT jednotek, které slouží jen k odsávání znečištěného vzduchu, je většinou jen ručně s časovým spínačem. Zhodnocení stavu tepelných zdrojů, provozní evidence, předpokládaná životnost Provoz VZT jednotek je celoroční. Technický stav VST je prozatím vyhovující i přes chybějící tepelnou izolaci rozvodů a armatur. Čištění samotných VZT se provádí jednou ročně. Životnost těchto zařízení je možné odhadovat při požadované údržbě na cca 20 let, tzn. do roku 2009 (životnost je již překročena). Neizolované vzduchovody (izolace jen na přívodu) se nečistí (pravděpodobně velké znečištění) a jejich těsnost je ve stávajícím stavu nedostatečná. Při provozu budovy v teplejším období (květen až září), zde citelně chybí chlazení větší části větraných prostor, zejména však estrádního sálu, malého sálu, foyer, šaten herců, kluboven i restaurace. VZT9 pro větrání kuchyně má problémy v zimním období, kdy dochází k jejímu zamrznutí při nepříznivých klimatických podmínkách. Sociální prostory, kuřárna jsou vybaveny odtahovými ventilátory (na střechu budovy) s časovým spínáním. V ostatních prostorech je výměna vzduchu prováděna převážně přirozeným způsobem. Čerstvý vzduch je pak přirozeně přisáván z venkovního prostoru přes okna.

36 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Významné energetické výrobní technologie Nejvýznamnější využívaná energetická výrobní technologie v objektu je výměníkové stanice tepla, vzduchotechnické jednotky, el. výtahy, zařízení kuchyně a jevištní technika. Ostatní technologie s vyšším elektrickým nebo tepelným výkonem v budově jsou využívány pouze nárazově a jejich využití odpadního tepla je vzhledem k této skutečnosti nereálné. Mezi podstatné vnitřní energetické zisky patří tepelné zisky dodávané ve formě tepla z přítomných osob, vnitřního osvětlení, rozvodů TV, ztráty z rozvodů výměníkové stanice tepla, větších či menších el. spotřebičů aj. Mezi vnější energetické zisky patří tepelné zisky dodávané ve formě tepla obsaženého ve sluneční energii, tj. zisk od oslunění. Průměrný zisk pro budovy v ČR je cca 650 kwh/m 2 až 900 kwh/m 2.

37 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Zhodnocení výchozího stavu Bilance výroby tepelné energie z vlastních zdrojů Účinnost výroby tepla V budově DK Vsetín není provozován v současné době žádny významný vlastní zdroj tepla nebo el. energie Energetické bilance Výchozí roční energetická bilance areálu DK Vsetín v cenách roku 2008 a 2010, je zpracována v následující tabulce. Tabulka č. 19: Energetická bilance stávající stav r r. 2010* řádek Ukazatel GJ/rok Kč/rok Kč/rok 1 Vstupy paliva a energie 1 497, , ,0 2 Změna zásob paliv 0,0 0,0 0,0 3 Spotřeba paliva a energie 1 497, , ,0 4 Prodej energie cizím 0,0 0,0 0,0 5 Konečná spotřeba paliv a energie v objektu (ř.3-ř.4) 1 497, , ,0 6 Ztráty v rozvodech a na zdroji ( z ř.5 ) 139, , ,0 7 Spotřeba energie na vytápění a ohřev TV ( z ř.5 ) 1 256, , ,6 8 Spotřeba energie na technologii a ostatní procesy(z ř.5) 102, , ,5 * v cenách r Tabulka č. 20: Podrobná energetická bilance stávající stav řádek Ukazatel r r. 2010* GJ/rok Kč/rok Kč/rok Vstupy paliva a energie 1 497, , ,0 1 Elektrická energie 102, , ,5 Teplo 1 395, , ,5 2 Změna zásob paliv 0,0 0,0 0,0 Spotřeba paliva a energie 1 497, , ,0 3 Elektrická energie 102, , ,5 Teplo 1 395, , ,5 4 Prodej energie cizím 0,0 0,0 0,0 Konečná spotřeba energií (ř.3-ř.4) 1 497, , ,0 5 Elektrická energie 102, , ,5 Teplo 1 395, , ,5 Ztráty ve vlastním zdroji a rozvodech ( z ř.5 ) 139, , ,0 6 Ztráty tepla na zdroji a rozvodech ÚT (TE) 11, , ,1 Ztráty tepla na zdroji a rozvodech TV (TE) 128, , ,9 Spotřeba energie na vytápění a TV( z ř.5 ) 1 256, , ,6 7 Spotřeba tepla na ÚT (TE) 1 136, , ,3 Spotřeba tepla na ohřev TV (TE) 119, , ,3 8 Spotřeba energie na technologii a ostatní procesy (z ř.5) 102, , ,5 Spotřeba el. energie na provoz v objektu 102, , ,5 * v cenách r. 2010

38 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Z výše uvedených důvodů (kap ) byla sestavena výchozí energetická bilance pro standardizovaný stav provozování této budovy, tzn. 100% využití prostoru budovy, četnost pořádaných kulturních a společenských akcí stejný jako v r a dodržení doporučených hodnot při vytápění vnitřních prostor objektu. Tabulka č. 21: Energetická bilance výchozí standardizovaný stav ceny r řádek Ukazatel GJ/rok Kč/rok 1 Vstupy paliva a energie 3 464, ,6 2 Změna zásob paliv 0,0 0,0 3 Spotřeba paliva a energie 1 497, ,6 4 Prodej energie cizím 0,0 0,0 5 Konečná spotřeba paliv a energie v objektu (ř.3-ř.4) 1 497, ,6 6 Ztráty v rozvodech a na zdroji ( z ř.5 ) 159, ,8 7 Spotřeba energie na vytápění a ohřev TV ( z ř.5 ) 3 202, ,3 8 Spotřeba energie na technologii a ostatní procesy(z ř.5) 102, ,5 Tabulka č. 22: Podrobná energetická bilance výchozí standardizovaný stav řádek Ukazatel ceny r GJ/rok Kč/rok Vstupy paliva a energie 3 464, ,6 1 Teplo 102, ,5 Elektrická energie 3 362, ,1 2 Změna zásob paliv 0,0 0,0 Spotřeba paliva a energie 1 497, ,6 3 Teplo 102, ,5 Elektrická energie 3 362, ,1 4 Prodej energie cizím 0,0 0,0 Konečná spotřeba energií (ř.3-ř.4) 1 497, ,6 5 Teplo 102, ,5 Elektrická energie 3 362, ,1 Ztráty ve vlastním zdroji a rozvodech ( z ř.5 ) 159, ,8 6 Ztráty tepla na zdroji a rozvodech ÚT (TE) 31, ,0 Ztráty tepla na zdroji a rozvodech TV (TE) 128, ,9 Spotřeba energie na vytápění a TV( z ř.5 ) 3 202, ,3 Spotřeba tepla na ÚT (TE) 3 083, ,9 7 Spotřeba tepla na ÚT (EE) 119, ,3 Spotřeba tepla na ohřev TV (TE) 102, ,5 Spotřeba energie na technologii a ostatní procesy (z ř.5) 102, ,5 8 Spotřeba el. energie na chlazení ledové plochy 3 464, ,6 Spotřeba el. energie na provoz v objektu 102, ,5 Tabulka č. 23: Podstatné energetické zdroje Venkovní Elektrická energie Kabelový rozvod nn v soustavě TN-C 400/230 V AC 50 Hz, dodavatel ČEZ, a. s. kabelový rozvod Zemní plyn Nízkotlaký rozvod ZP Severomoravské plynárenské, a. s. Dálkové teplo Horkovod CZT (Zásobování teplem Vsetín, a. s.) Vlastní uvnitř budovy Elektrická energie Instalovaný el. příkon podst. el. spotřebičů 160 kw

39 Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Energetické hodnocení objektu Výpočet tepelné ztráty je proveden pro: Nejnižší venkovní výpočtová teplota vzduchu - 17 C Střední teplota venkovního vzduchu v topném období t es 3,8 C Počet dní v topném období 240 Krajinná oblast se zřetelem na intenzitu větru chráněná krajina Výpočet tepelných ztrát prostupem a infiltrací objektu, který byl proveden pro optimální stav vytápění je podrobněji uveden v příloze č. 2 tohoto EA. Tabulka č. 24: Tepelné ztráty v objektu DK Vsetín (zóna 1 zóna 5) Tepelné ztráty stávající stav Tepelné ztráty prostupem Část Plocha Celkem (m 2 ) (W) Vnější konstrukce Obvodový plášť Střecha Neprůsvitný Průsvitný, otvorové výplně 2 940,3 889, , , , ,0 Vnitřní konstrukce Podlaha 2 840, ,0 Strop 0 0,00 *Celkem (W) 9 551, ,0 Tepelné ztráty infiltrací a větráním Z délky spár Z hyg. požadavků Zvoleno Tepelná ztráta celkem (W) *Celková ztráta včetně přirážek Podíl jednotlivých konstrukcí, infiltrace a větrání na tepelných ztrátách budovy je znázorněn na uvedeném grafu (více v příloze č. 2). Graf č. 6: Rozdělení jednotlivých tepelných ztrát Podíl jed.konstrukcí a infiltrace na tep. ztrátách v celém objektu 33% 22% 11% 24% 0% 10% Neprůsvitný Průsvitný, otvorové výplně Střecha Podlaha Strop Tepelné ztráty infiltrací a větráním Nejvyšší ztráty tepla v celém objektu jsou ztráty infiltrací a větráním cca 333 % a otvorovými výplněmi (okna + dveře + prosklené plochy+ meziokenní vložky) cca 24%. Dále neprůsvitnými obvodovými konstrukcemi cca 22 %, střešní konstrukcí cca 11% a podlahou cca 10 %.

40 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Porovnání prům. součinitele prostupu objektu Při výpočtu spotřeby tepla na vytápění se zpravidla zjišťuje roční spotřeba v GJ za otopné období, a to na základě posouzení stavebních konstrukcí objektu. Metodika tohoto posouzení je dána jednak Vyhláškou 148/2007 Sb. (v platnosti od ), jednak soustavou norem ČSN , ČSN EN ISO 13788, ČSN EN ISO 6946, ČSN EN 832, ČSN EN ISO 12831, ČSN EN ISO a ČSN EN ISO Dle ČSN (2007) bylo u tohoto objektu provedeno porovnání požadovaných a vypočtených průměrných součinitelů prostupu tepla (energetický průkaz příloha č. 2). Podmínka, že objekt je vyhovující z hlediska spotřeb tepelné energie: U em U em,n Tabulka č. 25: Posouzení průměrných souč. prostupu tepla Objekt DK Vsetín Plocha ochlazovaných konstrukcí A (m 2 ) 9 551,9 Vytápěný objem budovy V (m 3 ) ,5 A/V 0,28 Průměrná vnitřní teplota v celé budově ( o C) 17 Výpočtová vnější teplota ( o C) -17 Vytápěná plocha (m 2 ) 7 396,4 Otopné období (počet dnů) 240 Objekt Průměrný součinitel prostupu - vypočtený Průměrný součinitel prostupu - požadovaný Průměrný součinitel prostupu - doporučený U em U em,n U em,n W/(m 2 K) W/(m 2 K) W/(m 2 K) DK Vsetín 1,14 0,84 0,63 nevyhovuje Vyhovuje/nevyhovuje Průměrný součinitel prostupu tepla budovy je dle novelizace ČSN (2007) vyšší než požadovaná hodnota, proto budova s ohledem na energetickou náročnost této normě nevyhovuje. V příloze č. 2 jsou uvedeny tabulky, které ukazují výpočty stavebních konstrukcí a jejich detailní posouzení.

41 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Vstupy energií - jednotlivé ukazatele nakupovaných energií Tepelná energie pro vytápění budovy a spotřeba TV Teplo na vytápění budovy a ohřev TV je dodáváno z výměníkové stanice tepla umístěné v I. N. P. budovy. Do výměníku je teplo přivedeno z horkovodu, dálkového zdroje tepla od firmy CZT (Zásobování teplem Vsetín, a.s.). Ve výměníkové stanici tepla je umístěn fakturační kalorimetr, který zaznamenává spotřebu tepla pro potřebu budovy DK Vsetín. Měsíčně jsou hrazeny zálohy za teplo a jednou ročně je provedeno celkové vyúčtování dle uzavřené smlouvy o dodávkách tepla. Dále se rozúčtován teplo a teplá voda dle dohodnutého výpočetního klíče. Spotřeba studené vody na vstupu do ohřívače TV ve VST je měřena vodoměrem. Pro prostor kadeřnictví a restaurace, kde je zvýšená spotřeba TV, jsou zde nainstalovány podružné vodoměry, které zaznamenávají spotřeby TV. Teplo a teplá voda je rozúčtována mezi nájemce v budově dle využívané plochy. TV u uvedených provozů je rozúčtována na základě údajů podružných měřidel TV a studené vody do ohřívače TV. Výměníková stanice tepla je spravována provozovatelem DK Vsetín. Vlivem změn cen zemního plynu na trhu se cena tepla od CZT zpravidla každoročně mění. V energetickém auditu je uvedena hodnota spotřeby tepla na vytápění a TV v budově DK Vsetín na základě dostupných údajů o dodávce tepla do VST. Elektrická energie Fakturační elektroměr pro měření spotřeby celé budovy je umístěn v budově DK Vsetín v I. N. P. V budově se nachází ještě jeden samostatný fakturační elektroměr pro provoz restaurace. V EA bylo provedeno porovnání stávající sazba s dalšími možnými sazbami provozu odběru el. energie v budově DK Vsetín. Odběratel Dům Kultury Vsetín, spol. s. r. o., IČ: , Svárov č. p. 1055, Vsetín Odběrné místo č , Svárov 1055, Vsetín, elektroměr dvousazbový č , sazba CO2d, produkt Standard, jistič 3 x 80 A. Tabulka č. 26: Posouzení jednotlivých sazeb u odběru EE Spotřeba Stálý plat sazba cena (Kč/kWh) *Celkem (Kč/rok) (kwh) (Kč/rok) , , ,0 CO1d Standard, 3 x 80A , , , , ,0 CO2d Standard, 3 x 80A , ,8 * cena včetně stálých plateb**uvedené ceny jsou bez DPH 20% Z uvedené tabulky vyplývá, že sazba CO2 Standard je vzhledem ke spotřebám el. energie (rok 2008) správně zvolená. Stávající zvolená velikost použitého jističe je pravděpodobně vzhledem k instalovanému el. příkonu, zapojení jednotlivých fází a současnosti provozu jednotlivých spotřebičů správně zvolená. Z rozboru instalovaného příkonu el. energie, z vlastního provozu a z využití jednotlivých el. spotřebičů lze konstatovat, že nejpodstatnější část spotřeby el. energie je pro provoz osvětlení, VST, vzduchotechniky a ostatních spotřebičů v budově(drobné i větší el. spotřebiče např. el výtahy 3 x, kancelářská technika, rychlovarné konvice, televize, vysavače, ledničky, radiopřehrávače, el. přímotop, klimatizace, dílenské vybavení atd.). Dodavatelem el. energie do objektu je ČEZ Prodej, s. r. o.

42 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Zemní plyn V budově DK Vsetín se nachází jeden samostatný fakturační plynoměr pro měření spotřeby ZP plynových spotřebičů v kuchyni (hradí pronajímatel restaurace). Kontrola smluvních závazků s dodavateli energie Při kontrole jednotlivých kvalitativních a kvantitativních ukazatelů nakupovaných energií nebyl zjištěn rozpor vzhledem k uzavřeným smluvním podmínkám s jednotlivými dodavateli. Stanovené ceny odpovídají a jsou v souladu s Cenovými vyhláškami ERÚ a s cenovým výměrem MF ČR a ceníky dodavatelů energií.

43 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Roční spotřeba tepla pro ÚT a TV Potřebné tepelně-technické výpočty tepelných ztrát budovy byly provedeny dle ČSN (2002, 2005, 2007) Tepelná ochrana budov a dle předchozí ČSN (1994). Stanovení roční spotřeby tepla bylo provedeno dle výpočtu ISO 13790, který je určen ke zpracování hodnocení energetické náročnosti budovy podle vyhlášky 148/2007 Sb. Kompletní výpočty jsou v příloze č. 2 tohoto energetického auditu. Spotřeba tepla na vytápění Hodnota spotřeby tepla na vytápění, je uvedená na základě údajů o spotřebě tepla z fakturačního měřidla ve výměníkové stanici tepla v budově DK Vsetín. využívání měřící a regulační techniky Ve výměníkové stanici tepla, která dodává teplo do budovy, je provedena automatická teplotní časová regulace dle potřeb objektu. Regulace v samotné VST v objektu DK Vsetín včetně hlavních i vedlejších topných větvích je ekvitermní automatická programovatelná, prováděna na jednotlivých topných větvích pomocí čtyřcestných ventilů se servopohonem včetně vlastního oběhového čerpadla. Teplota v jednotlivých vytápěných místnostech není centrálně regulována. Na radiátorech jsou funkční radiátorové ventily s termostatickými hlavicemi. Útlum v noci a v době mimo provoz je zde prováděn dle potřeby objektu. Ohřev a regulace teploty vzduchu pro hlavní vzduchotechnické jednotky v budově je prováděn také pomocí čtyřcestných ventilů se servopohonem s vlastním oběhovým čerpadlem. Spotřeba tepla na přípravu TV V budově DK Vsetín je zajištěn ohřev TV pomocí centrálního zásobníkového ohřívače (umístěn ve VST), kterému je dodávána tepelná energie z horkovodu. Dodávka studené vody do ohřívače je měřena vodoměrem. Spotřeba TV je v budově měřena jen u provozu kadeřnictví a restaurace. Spotřeba TV v DK Vsetín je omezena na spotřebu v kuchyni, kadeřnictví, šatnách, sociálních prostorech, úklid v budově. Celková roční spotřeba tepla pro ohřev TV je vypočtena na základě počtu osob v budově dle ČSN , informací provozovatele budovy a dle údajů o spotřebě TE v letních měsících a studené vody do ohřívače TV. Vypočtený měrný ukazatel spotřeby tepelné energie na dodávku TV (v roce 2009 činila měrná hodnota 0,04 GJ/m 2 ) nepřekračuje limitní hodnotu, uvedenou ve vyhlášce MPO č. 194/2007 Sb. Měrný ukazatel stanovení spotřeby tepla na přípravu teplé užitkové vody v zásobované budově je dle vyhlášky MPO č.194/2007 Sb. 0,17 GJ/m 2, v zařízení mimo zásobovanou budovu je uváděn ve výši 0,21 GJ/m 2 připravené teplé užitkové vody za rok. Výkon všech tepelných zdrojů pro ohřev TV pro potřeby budovy je vzhledem k současnému provozu dostatečný. Denní spotřeba TV při plném provozu budovy byla vypočtena na cca lt.

44 Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Tabulka č. 27: Vypočtená bilance spotřeb TV v budově r Stávající stav Restaurace Kadeřnictví Ostatní Spotřeba TV TE Počet osob Plocha m 2 Spotřeba TV na osobu (l/den) Spotřeba TV celkem (l/den) Spotřeba TV celkem (l/osobu rok) Spotřeba TV celkem (l/rok) Spotřeba TV (kwh/osobu den) Spotřeba TV (kwh/osobu rok) Spotřeba TV celkem (kwh/rok) Spotřeba TV celkem (GJ/rok) Spotřeba TV celkem TE (GJ/rok) Spotřeba TE na ohřev TV včetně ztráty na rozvodech a zdroji (GJ/rok) Celková odhadovaná bilance spotřeby tepla na ÚT a TV v r je popsána v následující tabulce. Nejvyšší podíl na celkové spotřebě tepla v budově má spotřeba dálkového tepla na vytápění cca 81 %. Spotřeba tepla pro ohřev TV je vypočtena na cca 18%. Tabulka č. 28: Celková bilance spotřeb tepla ÚT+TV r Spotřeba tepla pro ÚT Vytápění Ztráty na VST Celkem spotřeba TE pro ÚT Spotřeba tepla pro ohřev TV TV TV ztráty Celková spotřeba TE pro TV Spotřeba TE celkem ÚT + TV Graf č. 7: Bilance spotřeb tepla v budově r (stávající stav) Bilance spotřeb tepla v budově r Plocha Stávající stav GJ/rok MWh/rok 1 136,6 315,7 11,5 3, ,1 318,9 119,4 33,2 119,4 33,2 128,2 35,6 247,6 68, ,7 387,7 TE pro ohřev TV 9% TE ztráty v rozvodech 9% Ztráty na VST 1% Vytápění 81%

45 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Zhodnocení výchozího stavu energetického hospodářství V souladu s vlastním zadáním energetického auditu jsou za posuzovanou soustavu považovány: 1. jednotlivé stavební části budovy 2. zdroje ÚT a topné systémy budovy 3. vzduchotechnické jednotky 4. zdroje TV, rozvody a spotřebiče TV 5. osvětlení budovy 6. spotřebiče el. energie v budově Při posuzování energetických vstupů a výstupů s následným zhodnocením výchozího stavu formou energetických bilancí se vycházelo z následujícího stavu: - budova DK Vsetín 1. stávající venkovní svislé původní stavební konstrukce budovy nejsou vybaveny dodatečnou zateplovací vrstvou, konstrukce nesplňují podmínky ČSN minimální hodnoty součinitele prostupu tepla 2. stávající skladba jednoplášťové střešní konstrukce má nedostatečnou zateplovací vrstvu, konstrukce nesplňují podmínky ČSN minimální hodnoty součinitele prostupu tepla 3. stávající podlahová nezateplené konstrukce v budově DK Vsetín na terénu nemá dodatečnou dostatečnou zateplovací vrstvu, konstrukce nesplňují podmínky ČSN minimální hodnoty součinitele prostupu tepla 4. většina stávajících oken v objektu jsou původní zdvojená kovová s vysokým součinitelem prostupu tepla U p většinou v nevyhovujícím technickém stavu prosklené plochy a vstupní dveře v objektu jsou rovněž původní v kovových rámech, s vysokým součinitelem prostupu tepla U p 5. průměrný součinitel prostupu tepla budovy DK Vsetín je nevyhovující (CI nevyhovující) - vytápění 1. vytápění budovy je provedeno pomocí dálkového zdroje tepla (CZT) 2. v I. N. P. je provozována tlakově nezávislá výměníkové stanice tepla do které je teplo (horká voda), topným kanálem vedeným v zemi 3. technický stav VST je vyhovující, VST je však za hranicí své životnosti 4. VST je vybavena automatickou teplotní ekvitermní programovatelnou regulací na všech topných větvích, oběhová čerpadla jsou bez plynulé regulace otáček, teplota v samotných vytápěných prostorech je regulována jen ručně pomocí obsluhy 5. teplovodní dvoutrubkové rozvody ÚT, včetně otopných těles jsou původní z roku 1991 s tepelným spádem 90/70 0 C, tepelná izolace je z části jen na hlavních rozvodech u vedlejších je zcela bez tepelné izolace 6. otopná tělesa ve vytápěných prostorech jsou původní článková litinová, vybavena funkčními radiátorovými ventily s TR hlavicí 7. měření spotřeby tepla je provedeno ve VST na vstupu horkovodu do objektu, samostatné měření spotřeby tepla pro ÚT jednotlivých částí objektu není prováděno 8. při nízkých teplotách nedochází k nedotápění některých částí budovy, otopná soustava je pravděpodobně hydraulicky vyvážená 9. pravidelně každý den jsou zaznamenávány spotřeby TE včetně venkovních a vnitřních teplot

46 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně režim vytápění v budově je nastaven tak, že u hlavních i ostatních prostor (velký sál, malý sál, foyer, klubovny atd.) je výrazně omezeno vytápění v době mimo provoz, a to až pod doporučené hodnoty dle ČSN využití možných prostor DK Vsetín není 100%, četnost prováděných akcí je nižší, proto jsou také nevyužité prostory jen temperovány na minimální hodnoty - ohřev TV 1. v budově je prováděna centrální dodávka TV z výměníkové stanice tepla (VST), kde je umístěn ležatý zásobníkový ohřívač TV, zdrojem tepla je horkovod CZT 2. TV je rozváděna po celém objektu cirkulačním čerpadlem, jehož provoz je regulován jen ručně pomocí obsluhy (provoz celý rok 24 hodin denně) 3. tepelná izolace na hlavních i vedlejších rozvodech TV je v nevyhovujícím technickém stavu, na mnoha místech jsou rozvody bez tepelné izolace 4. největší spotřeba teplé vody je pro provoz restaurace a kadeřnictví 5. u spotřebičů TV (umyvadla) jsou použity převážně pákové vodovodní baterie 6. měření spotřeby TV je v budově prováděno na vstupu studené vody do ohřívače ve VST, podružné měření spotřeby TV je provedeno do prostor restaurace a kadeřnictví - osvětlení 1. v budově jsou z větší části původní žárovková a zářivková svítidla bez elektronického zapalování, u některých žárovkových svítidel byla nainstalována místo klasické žárovky výbojky 2. osvětlenost hlavních prostor převážně nesplňuje požadavky ČSN, soustava není předimenzovaná, 3. osvětlované prostory jsou většinou mírně znečištěné (zdi, podlahy, stropy), svítidla jsou jen mírně z vnitřní strany znečištěná 4. v některých prostorech (I. N. P. chodby aj.) byla provedena regulace provozu osvětlení instalací pohybových čidel - vzduchotechnická zařízení v objektu 1. větrání hlavních prostor DK Vsetín (velký sál, malý sál, foyer, restaurace a kuchyně, šatny herců, klubovny aj.) je provedeno pomocí původních většinou rovnotlakých vzduchotechnických jednotek s ohřevem větraného vzduchu 2. stávající stav instalované vzduchotechniky je prozatím vyhovující, i když všechny jednotky jsou za dobou své životnosti, v některých případech nejsou VZT jednotky schopny kvalitně vyvětrat daný prostor při jeho maximálním vytížení (např. velký a malý sál) 3. vzduchovody od VZT jsou z větší části znečištěné a jejich těsnost je již narušena 4. regulace provozu hlavních VZT jednotek byla nedávno doplněna frekvenčními měniči, s kterými je možná plynulejší regulace provozu VZT, po jejich instalaci v r výrazně klesla spotřeba EE 5. většina hlavních VZT jednotek je vybavena rekuperačním výměníkem s účinností deklarovanou výrobcem cca 60% 6. v letním období je výrazně patrná absence klimatizace hlavních prostor, tj. zejména velký sál a malý sál, vnitřní teplota při využití těchto prostor zde vzroste nad přijatelnou mez 7. v ostatních prostorách budovy je větrání podtlakové (sociální prostory a kuřárna) nebo přirozené přes dveře a okna 8. v prostoru velkého sálu jsou nad jevištěm umístěny ve střeše požární ventilátory (nepoužívají se), které nejsou dostatečně utěsněny před venkovním prostorem

47 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně ostatní el. spotřebiče 1. nejvyšší spotřebu el. energie v budově má provoz ostatních spotřebičů, vzduchotechniky a osvětlení 2. pro měření spotřeby el. energie v budově, jsou zde pouze dva fakturační elektroměry, tj, pro měření celkové spotřeby DK Vsetín mimo restauraci a měření spotřeby provozu restaurace 3. sazba pro odběr el. energie DK Vsetín a velikost jističe je pro současný stav správně zvolená 4. v objektu je prováděn důsledně energetický management, kdy jsou pravidelně zaznamenávány spotřeby TE, EE a studené vody, včetně četnosti akcí a jejich návštěvnost Závěry uskutečněné na základě zhodnocení výchozího stavu: provoz v DK Vsetín neodpovídá původně navrženým, při projektování zohledněným podmínkám (temperovaný a větraný prostor) i současným doporučením ČSN , EN aj. spotřeba tepla na vytápění je zde nižší než je vypočtená při standardizovaném 100% užívání všech prostor budovy Na základě výše uvedených skutečností byl uvažován jako výchozí stav pro návrh a výpočet úsporných opatření standardizovaný stav provozu objektu.

48 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Hospodaření s energiemi Rozborem lze tedy dojít k následujícím závěrům (dle vyhlášky č. 148/2007 Sb.): Objekt DK Vsetín Na základě zjištění výchozího stavu energetické náročnosti budovy DK Vsetín, byl objekt zařazen do kategorie B tzn. energetická náročnost budovy je úsporná. Dále bylo zjištěno: - současný stav udržování vnitřního prostředí v prostoru haly je s ohledem k potřebám objektu, doporučeným a normovaným požadavkům, životnosti zejména stavebních konstrukcí a technických zařízení nevyhovující - obvodové venkovní plynosilikátové a cihlové nezateplené stavební konstrukce objektu mají vysoký U p - podlahové zateplené i nezateplené konstrukce objektu mají vysoký U p - střešní dostatečně nezateplené konstrukce objektu mají vysoký U p - původní okna, prosklené plochy a dveře v objektu jsou v nevyhovujícím stavu mají vysoký U p - stávající stav instalované vzduchotechniky je vyhovující, funkční, u některých prostor nesplňuje základní kritéria pro navržený způsob provozu z důvodu chybějící klimatizace - při větrání prostoru velkého sálu dochází k nevhodné stratifikaci teplého vzduchu - převážná část VZT jednotek v budově je s rekuperačním výměníkem - rozhodující je spotřeba tepla na vytápění a ohřev teplé vody, u el. energie na provoz ostatních elektrospotřebičů, osvětlení a vzduchotechniky - rozvody tepla a TV jsou původní ve vyhovujícím stavu, na hlavních i vedlejších rozvodech je nedostatečná tepelná izolace nebo zcela chybí - VST je ve vyhovujícím stavu - regulace vytápění je provedena ekvitermní programovatelná, ventily na radiátorech jsou včetně termostatických hlavic a jsou funkční - regulace dodávky teplé vody v budově je pouze ruční, nebo z výměníkové stanice, cirkulační čerpadlo je bez jakékoli automatické regulace - dodávka tepla a teplé vody je v budově měřena a zaznamenávána - osvětlenost hlavních prostor v objektu je nedostatečná Tabulka č. 29: Ukazatel celkové energ. nár.budovy dle vyhlášky č. 148/2007 Sb.(stand. stav provozu budovy) Stávající stav Energetická náročnost budovy EP (GJ/rok) Vyjádření ke splnění požadavků na energetickou náročnost budovy Vyhovující Měrná spotřeba energie na celkovou podlahovou plochu E A (kwh/(m 2.rok)) 123,7 Třída energetické náročnosti hodnocené budovy B

49 Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Tabulka č. 30: Třída energetické náročnosti hodnocené budovy (polyfunkční budova) Hranice třídy EN (kwh/m 2 ) Třída energetické Slovní vyjádření energetické od do náročnosti budovy náročnosti budovy A 0 65 A Mimořádně úsporná B B Úsporná C C Vyhovující D D Nevyhovující E E Nehospodárná F F Velmi nehospodárná G G Mimořádně nehospodárná Graf č. 8: Rozdělení energií v objektu (vyhl. č. 148/2007 Sb.) Rozdělení jednotlivých spotřeb energií v budově Teplá voda Větrání 7% Osvětlení Chlazení 1% 3% 0% Vytápění 89%

50 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Celkový potenciál energetických úspor Potenciál úspor tepla je možné hledat ve snížení tepelných ztrát budov, ve změně technologie výroby tepla pro ÚT a ohřev TV, v instalaci nové vzduchotechniky. Další potenciál úspor energií a nákladů je možné také hledat v monitorování spotřeb energií v objektu a ve stimulaci pracovníků k úsporám elektřiny a tepla. Při oceňování potenciálu úspor elektrické energie bylo počítáno s cenou 1 277,2 Kč/GJ (cena v r bez pevných složek a bez DPH 20%). Při oceňování potenciálu úspor TE pro ÚT a TV bylo počítáno s cenou 462,0 Kč/GJ (cena bez DPH 10% v r. 2010). Potenciál úspor energií a nákladů je uveden v následující tabulce. Tabulka č. 31: Potenciál energetických úspor a úspor nákladů na energie Popis navrhovaných opatření Potenciál Předpokládaná Předpokládaná energ. úspor úspora z celk. úspora (Kč/rok) (GJ/rok) potenciálu (%) Zateplení obvodových konstrukcí Zateplení střešních konstrukcí Výměna a zateplení otvorových výplní Instalace tepelného čerpadla Decentralizace výroby TV Instalace fotovoltaické elektrárny Energetický management Celkové úspory energií jsou vztaženy k celkové roční spotřebě energií.

51 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Návrh opatření ke snížení spotřeby energie U jednotlivých opatření se proto bude vycházet z optimálního budoucího provozu v budově, tzn. budou dodržovány teploty v jednotlivých místnostech dle platné ČSN a její využití bude 100% Návrh technického řešení Při návrhu technických řešení energetického auditu jsme vycházeli ze stávajícího stavu technologie a budovy, způsobu vytápění a ze znalostí v oblasti stavebnictví a výroby a distribuce tepla a elektrické energie. Faktory ovlivňující spotřebu tepelné energie : Zvolený systému zateplení a tloušťka použitého izolantu Prostup tepla otvorovými výplněmi - kvalita oken Infiltrace spárami výplní - těsnění spár Poměr otvorových výplní a zdiva Způsob vytápění a ohřevu TV- volba zdroje tepla a topného média Regulace vytápění Existence zádveří Orientace otvorových výplní ke světovým stranám Využití vnitřních a vnějších zdrojů tepla Funkčnost vzduchotechniky a způsob ventilace Výše uvedené faktory je vhodné posoudit v rámci "Energetického auditu". Energetický audit provádí návrh opatření, která přinesou co největší úspory při vynaložení co nejnižších investic. V dalším textu energetického auditu budou navržena a posuzována opatření, vycházející z některých výše uvedených faktorů. Vysokonákladová opatření investice (nad 100 tis. Kč): Opatření č. 1 Zateplení objektů kontaktním fasádním systémem. Nezateplené obvodové stavební konstrukce budovy jsou nevyhovující z hlediska ČSN (2002, 2007). Energetický audit určí množství tepelných úspor a ověří, zda stavební konstrukce odpovídají platným normám a vyhláškám ve vztahu k tepelně technickým vlastnostem. Opatření č. 2 Zateplení střešní konstrukce budovy, které jsou nevyhovující z hlediska ČSN (2002, 2007). Energetický audit určí množství tepelných úspor a ověří, zda stavební konstrukce odpovídají platným normám a vyhláškám ve vztahu k tepelně technickým vlastnostem.

52 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Opatření č. 3 Výměna původních stávajících kovových zdvojených a jednoduchých oken, dveří a prosklených ploch za plastová okna s doporučeným součinitelem prostupu tepla. Energetický audit provede stanovení energetických úspor ve vztahu k výměně a zateplení oken, prosklených ploch a dveří. Opatření č. 4 Instalace tepelného čerpadla jako nového tepelného zdroje pro ÚT a ohřev TV. Energetický audit provede stanovení energetických úspor ve vztahu k instalaci nového zdroje. Opatření č. 5 Toto opatření spočívá v decentralizaci dodávky TV, tj. instalace lokálních průtokových nebo zásobníkových ohřívačů TV přímo v místech spotřeby TV. Energetický audit provede stanovení energetických úspor ve vztahu k instalaci nových lokálních zdrojů. Opatření č. 6 Provedení fotovoltaické elektrárny na ploché střeše budovy. Energetický audit provede stanovení energetických úspor a výnosů ve vztahu k instalaci nového energetického zdroje. Beznákladová opatření organizační, změna chování uživatelů, apod.: Opatření č. 7 Zabránění neefektivnímu provozu a výchova energ. managementu, pravidelná údržba, opravy, čištění a seřizování obecně úsporné chování atd. Průběžné sledování a vyhodnocování spotřeb energií. Energetický audit posoudí vliv zavedení energetického managementu na energetické úspory. Z výše uvedených opatření jsou rozpracovány jednotlivé varianty řešení. V následující katalogové části je uveden pro každé jmenované energeticky úsporné opatření základní popis, určení energetického potenciálu (úspora za energie - v této fázi předběžného hodnocení se určuje pouze efekt energetické úspory) a stanovení investičních nákladů. Jednotlivé varianty (chápáno jako soubor několika EÚO) pro realizaci jsou pak uvedena na konci katalogové části.

53 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Opatření č. 1 Název: zateplení fasády objektu Popis: Navrhované opatření spočívá ve snížení tepelných ztrát dodatečným zateplením všech venkovních nezateplených obvodových zdí objektu, EPS a minerální vlnou (jen u schodišť) o tloušťce 150 mm. Na zděných konstrukcích objektu je navržen kontaktní způsob zateplení bez původního keramického obkladu. Provede se optimalizace jednotlivých tepelných vazeb mezi konstrukcemi, tj. zateplení venkovního ostění, nadpraží, parapetů u všech oken, prosklených ploch a dveří EPS o tloušťce 30 mm, kompletní zateplení atiky na střeše z vnitřní a vnější strany (vytaženi tepelné izolace z obvodových zdí na celou výšku atiky) včetně vrchní části pod oplechování. Provede se zateplení zdi v I. N. P. pod zemí EPS o tl. 70 mm na základový pás, včetně nové hydroizolace a drenáže, které bude bezprostředně navazovat na tepelnou izolaci svislých venkovních stěn vrchní stavby. Venkovní podhledy z jihovýchodní strany budovy budou zatepleny EPS o tl. 150mm. Energetický potenciál: Roční úspora tepla na vytápění (Q dem;h ): 658 GJ 183 MWh Investice: Stanovení investičních nákladů je uvedeno v následující tabulce. Investiční náklady jsou kalkulovány s ohledem na současný stav budovy. Zateplení bude provedeno kontaktním zateplovacím systémem s tloušťkou tepelné izolace 160 mm (MV a EPS) u obvodových venkovních zdí budovy. Celkové náklady na energetickou vědomou modernizaci při opatření č. 1, pro všechny objekty jsou cca ,5 Kč (cena bez DPH 20%). Při míře opotřebení cca 40 % a s ohledem na nutnost provést opravu obkladu a omítek, jsou investiční náklady sníženy (pouze 60% výsledné ceny) a uvedeny v následující tabulce (více příloha č. 3).

54 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Tabulka č. 32: Provozní náklady po realizaci opatření č. 1 GJ/rok Kč/rok Investiční náklady Množství tepla Množství elektřiny Množství zem.plynu - - Množství energií celkem Mzdy - - Ostatní - - Celkové provozní náklady Množství energie-prodej 0 0 Úspora tepla (GJ) Úspora el. energie (GJ) 0 0 Úspora zemn. plynu (GJ/rok) 0 0 Úspora energie a nákladů celkem (Kč) *včetně úspor na zdroji tepla a rozvodech Po zateplení venkovních obvodových zdí a dalších popsaných konstrukcí dojde ke snížení tepelných ztrát a spotřeby tepla o cca 658 GJ/rok a finanční úspoře ve výši cca ,- Kč/rok.

55 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Opatření č. 2 Název: zateplení střešní konstrukce Popis: Toto opatření spočívá ve snížení tepelných ztrát objektu zateplením střešní jednoplášťové konstrukce u obou její částí (nad velkým sálem a nad ostatním prostorem) doporučeným způsobem, tzn. položením extrudovaného polystyrénu o tloušťce 150 mm, na stávající hydroizolaci (pokud v nevyhovujícím stavu tak je nutné její sejmutí). Vše se provede včetně zateplení přesahů střešních konstrukcí, nové parotěsné vrstvy a následným položením nové hydroizolace. Vnitřní část atiky bude zateplena EPS o tl. 30 mm. Energetický potenciál: Roční úspora tepla na vytápění (Q dem;h ): Investice: 359 GJ 100 MWh Stanovení investičních nákladů je uvedeno v následující tabulce. Investiční náklady jsou kalkulovány s ohledem na současný stav budovy. Celkové náklady na energetickou vědomou modernizaci při opatření č. 2, pro všechny objekty jsou cca ,4 Kč (cena bez DPH 20%). Při míře opotřebení cca 10 % a s ohledem na nutnost provést opravu střešního pláště, jsou investiční náklady sníženy (pouze 90 % výsledné ceny) a uvedeny v následující tabulce (více příloha č. 3). Tabulka č. 33: Provozní náklady po realizaci opatření č. 2 GJ/rok Kč/rok Investiční náklady Množství tepla Množství elektřiny Množství zem.plynu - - Množství energií celkem Mzdy - - Ostatní - - Celkové provozní náklady Množství energie-prodej 0 0 Úspora tepla (GJ) Úspora el. energie (GJ) 0 0 Úspora zemn. plynu (GJ/rok) 0 0 Úspora energie a nákladů celkem (Kč) *včetně úspor na zdroji tepla a rozvodech Po zateplení střešní konstrukce, dojde ke snížení tepelných ztrát a spotřeby energie na vytápění o cca 359 GJ/rok a finanční úspoře ve výši cca ,- Kč/rok.

56 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Opatření č. 3 Název: výměna a zateplení původních oken, dveří a prosklených ploch Popis: Provede se výměna všech původních zdvojených oken v kovovém rámu za nová kvalitní plastová okna a to včetně výměny vstupních prosklených kovových dveří a stěn. Parametry oken, dveří a prosklených stěn budou s průměrným součinitelem prostupu U = 0,9 W.m -2.K 1 (trojsklo s výplní vzácného plynu). Pro splnění základních hygienických požadavků, budou okna provedeny s mechanickými ventilačními klapkami. Energetický potenciál: Roční úspora tepla na vytápění (Q dem;h ): 755 GJ 210 MWh Investice: Okna, prosklené stěny a dveře, které budou vyměněny, jsou navrženy v plastu s průměrným součinitelem prostupu tepla U=0,9 W.m -2 K -1. Celkové náklady na energetickou vědomou modernizaci při opatření č. 3, pro tento objekt jsou cca ,- Kč (cena bez DPH 20%). Při míře opotřebení původních oken a dveří cca 30 % a s ohledem na nutnost výměny těchto otvorových výplní, jsou investiční náklady sníženy (pouze 70% výsledné ceny) a uvedeny v následující tabulce (více příloha č. 3). Tabulka č. 34: Provozní náklady po realizaci opatření č. 3 GJ/rok Kč/rok Investiční náklady Množství tepla Množství elektřiny Množství zem.plynu - - Množství energií celkem Mzdy - - Ostatní - - Celkové provozní náklady Množství energie-prodej 0 0 Úspora tepla (GJ) Úspora el. energie (GJ) 0 0 Úspora zemn. plynu (GJ/rok) 0 0 Úspora energie a nákladů celkem (Kč) *včetně úspor na zdroji tepla a rozvodech Po výměně a zateplení stávajících hliníkových oken, prosklených stěn a vstupních dveří, dojde ke snížení tepelných ztrát a spotřeby energie na vytápění o cca 755 GJ/rok a finanční úspoře ve výši cca ,- Kč/rok.

57 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Opatření č. 4 Název: instalace tepelného čerpadla vzduch voda jako nového tepelného zdroje pro ÚT a TV Popis: Stávající zdroj CZT bude částečně nahrazen novým tepelným zdrojem, tepelným čerpadlem vzduch-voda. Zdroj CZT bude dále sloužit jako bivalentní zdroj v období velmi nízkých venkovních teplot. Energetický potenciál: Roční úspora tepla na vytápění (Q fuel ): Investice: GJ 420 MWh Stanovení investičních nákladů je uvedeno v následující tabulce, kde je provedena kalkulace pro DK Vsetín. Do investičních nákladů jsou tedy započteny náklady na pořízení nové moderní technologie, tzn. 8 x tepelné čerpadlo vzduch - voda (celkový tepelný výkon na budovu DK Vsetín cca 350kW) s automatickou ekvitermní regulací, veškeré rozvody a armatury s tepelnou izolací aj. Cena vše včetně montáže, revize, uvedení do provozu a zaškolení. Celkové investiční náklady na realizaci tohoto opatření jsou cca ,1 Kč (cena bez DPH 20%). Při míře opotřebení VST cca 80 % a s ohledem na nutnost výměny, jsou investiční náklady sníženy (pouze 20% výsledné ceny) a uvedeny v následující tabulce (více příloha č. 3). Tabulka č. 35: Provozní náklady po realizaci opatření č. 4 GJ/rok Kč/rok Investiční náklady Množství tepla 903, ,6 Množství elektřiny 857, ,1 Množství zem.plynu - - Množství energií celkem 1 760, ,7 Mzdy - - Ostatní - - Celkové provozní náklady Množství energie-prodej 0 0 Úspora tepla (GJ) Úspora el. energie (GJ) Úspora zemn. plynu (GJ/rok) - - Úspora energie a nákladů celkem (Kč) Po provedení realizace tepelného čerpadla dojde ke snížení spotřeby tepla od CZT o cca GJ/rok a finanční úspoře ve výši cca ,- Kč/rok. Naopak dojde ke zvýšení spotřeby el. energie pro provoz TČ.

58 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Opatření č. 5 Název: decentralizace zdroje TV Popis: Toto opatření spočívá ve zrušení stávajícího centrálního zásobníkového ohřívače TV ve VST, včetně cirkulačního rozvodu TV. Bude provedena instalace lokálních průtokových nebo zásobníkových ohřívačů TV přímo v místech spotřeby TV. El. zásobníkové i průtokové ohřívače budou vybaveny termostaty pro regulaci teploty ohřívané vody včetně časové programovatelné regulace (jen u el. zásobníkových ohřívačů TV). Před realizací tohoto opatření je nutné podrobně prozkoumat možné připojení nových elektrospotřebičů na stávající elektro rozvody, včetně dimenze vodičů aj. Energetický potenciál: Roční úspora tepla na ohřev TV vytápění (Q fuel ): Investice: 128 GJ 36 MWh Stanovení investičních nákladů je uvedeno v následující tabulce. Do investičních nákladů jsou započteny náklady na pořízení průtokových a zásobníkových elektrických ohřívačů TV, včetně montáže a zapojení. Celkové investiční náklady na realizaci tohoto opatření jsou cca ,- Kč (cena bez DPH 20%). Při míře opotřebení systému ohřevu TV cca 80 % a s ohledem na nutnost výměny, jsou investiční náklady sníženy (pouze 20% výsledné ceny) a uvedeny v následující tabulce (více příloha č. 3). Tabulka č. 36: Provozní náklady po realizaci opatření č. 5 GJ/rok Kč/rok Investiční náklady Množství tepla Množství elektřiny Množství zem.plynu - - Množství energií celkem Mzdy - - Ostatní - - Celkové provozní náklady Množství energie-prodej 0 0 Úspora tepla (GJ) Úspora el. energie (GJ) Úspora zemn. plynu (GJ/rok) 0 0 Úspora energie a nákladů celkem (Kč) Po realizaci opatření č. 5, dojde ke snížení spotřeby energií o cca 128 GJ/rok a finanční úspoře ve výši cca ,- Kč/rok. Naopak dojde ke zvýšení spotřeby el. energie v budově na provoz nových zdrojů TV.

59 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Opatření č. 6 Název: instalace nového fotovoltaického zdroje el. energie Popis: Instalace fotovoltaických amorfních modulů integrovaných do střešní krytiny jako nového obnovitelného zdroje el. energie na plochou střešní konstrukci. Systém bude pracovat v režimu přímého výkupu, kdy vyrobená el. energie bude dodávána do distribuční sítě. Více v příloze č. 3. Energetický potenciál: Tabulka č. 37: Úspory po zavedení opatření č. 6 Bilance výroby EE ve FVE Roční spotřeba el. energie (kwh/rok) Počet dnů provozu za rok 300 Spotřeba EE za den (kwh/den) 94,5 Spotřeba EE za hodinu (kwh/hod) 3,9 Výkon FV modulů na pokrytí celkové spotřeby EE (kw) 32,1 Využitelná plocha střechy (m 2 ) 1 873,4 Možný inst. výkon FV modulů (kw) 93,7 Plocha FV modulů (m 2 ) 771,1 Vyrobená a prodaná EE (kwh/rok) Prodaná EE (Kč/rok) ,0 Další náklady (Kč/rok) ,7 Roční úspora el. energie: Investice : 297 GJ 83 MWh Instalace FV modulů na plochou střechu budovy.

60 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Tabulka č. 38: Provozní náklady po realizaci opatření č. 6 *náklady na provoz FVE GJ/rok Kč/rok Investiční náklady Množství tepla Množství elektřiny Množství zem.plynu - - Množství energií celkem Mzdy - - Ostatní Celkové provozní náklady Množství energie-prodej Úspora tepla (GJ) 0 0 Úspora el. energie (GJ) Úspora zemn. plynu (GJ/rok) 0 0 Úspora energie a nákladů celkem (Kč) Při instalaci FVE, dojde k výrobě el.energie ve výši cca 297 GJ/rok a finančnímu výnosu ve výši cca ,-Kč/rok.

61 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Opatření č. 7 Název: energetický management Popis: Stimulace pracovníků, energetický management a výchova energeticky uvědomělému chování. Energetický management je řídícím nástrojem na trvalé udržování spotřeby energie na správné úrovni. Cílem je rychlé zjištění chyb/poruch technických zařízení a provozních postupů a snížení spotřeby energie. Pro předmět energetického auditu navrhujeme, aby systém energetického managementu byl založený na periodických (týdenních) odpočtech spotřeby energie a záznamech odpovídající průměrné venkovní teplotě pomocí energeticko teplotního diagramu, tzv. ET-diagram.Více v příloze č. 3. Energetický potenciál: Tabulka č. 39: Úspory po zavedení opatření č. 7 Spotřebovaná energie Spotřeba Cena celkem Úspora 1,5% Úspora 1,5% stávající stav (Kč/rok) (GJ/rok) (Kč/rok) (GJ/rok) El. energie 102, ,5 1, ,7 Teplo 3 168, ,2 47, ,7 Celkem 3 270, ,7 49, ,4 Roční úspora tepla a el. energie : 49 GJ 14 MWh Investice: Ve většině případů se prezentuje jako beznákladové opatření. Při jeho zavádění, však může docházet ke vzniku nepodstatných nákladů např. školení pracovníků, hardwarové i softwarové vybavení, finanční motivace, měření a sledování spotřeb energií atd. Pro toto případ jsme zvolili první možnost tzn. beznákladové opatření.

62 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Tabulka č. 40: Provozní náklady po realizaci opatření č. 7 GJ/rok Kč/rok Investiční náklady - 0 Množství tepla Množství elektřiny Množství zem.plynu 0 0 Množství energií celkem Mzdy - - Ostatní - - Celkové provozní náklady Množství energie-prodej 0 0 Úspora tepla (GJ) Úspora el. energie (GJ) Úspora zemn. plynu (GJ/rok) 0 0 Úspora energie a nákladů celkem (Kč) Po realizaci opatření č. 7 dojde k úspoře energií o cca 49 GJ/rok a finanční úspora bude ve výši cca ,- Kč/rok.

63 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Pro přehlednost, k dalšímu rozboru a návrhům, je níže vytvořen bodový graf pro jednotlivá opatření, vyjadřující podmínku měrné finanční náročnosti jako investice v tis.kč na uspořený GJ. Graf č. 9: Vymezení hodnoty měrné finanční náročnosti investičních opatření Investice tis.kč/uspořený GJ 30,00 25,00 20,00 15,00 10,00 5,00 0,00 Opatření č.1 Opatření č.2 Opatření č Opatření č.4 Opatření č.5 Opatření č.6 Opatření č.7 Graf dává určitou představu o efektu vložených investičních prostředků do energetické úspory a platí, že čím nižší hodnota, tím vyšší energeticky úsporný efekt. Z výše uvedených opatření jsou rozpracovány jednotlivé varianty řešení pro provedení dalšího podrobného hodnocení. Varianta č. 1 Souhrn předcházejících opatření, spočívajících v zateplení obvodových zdí (opatření č. 1), výměna a zateplení oken, prosklených ploch a dveří (opatření č. 3), a realizace tepelného čerpadla (opatření č. 4). Varianta č. 2 Souhrn předcházejících opatření, spočívajících v zateplení obvodových zdí (opatření č. 1), zateplení střešní konstrukce (opatření č. 2), výměna a zateplení oken, prosklených ploch a dveří (opatření č. 3), realizace fotovoltaické elektrárny (opatření č. 6).

64 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Varianta č. 1 Název: kombinace opatření č. 1, 3 a č. 4 Popis: Souhrn předcházejících opatření, spočívajících v zateplení obvodových zdí (opatření č. 1), výměna a zateplení oken, prosklených ploch a dveří (opatření č. 3) a realizace tepelného čerpadla (opatření č. 4). Energetický potenciál: Energetický audit určí množství tepelných úspor a ověří, zda stavební konstrukce odpovídají platným normám a vyhláškám ve vztahu k tepelně technickým vlastnostem. Roční úspora tepla na vytápění (Q dem;h ): GJ 597 MWh Dle ČSN (2007) bylo u budovy provedeno porovnání požadovaných a vypočtených průměrných součinitelů prostupu tepla. Podmínka, že objekt je vyhovující z hlediska průměrného součinitele tepla: U em U em,n Tabulka č. 41: Posouzení průměrných souč. prostupu tepla Objekt Průměrný součinitel prostupu - vypočtený Průměrný součinitel prostupu - požadovaný Průměrný součinitel prostupu - doporučený U em U em,n U em,n W/(m 2 K) W/(m 2 K) W/(m 2 K) DK Vsetín 0,60 0,84 0,63 vyhovuje Vyhovuje/nevyhovuje

65 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Tabulka č. 42: Upravená energetická bilance u varianty č. 1 řádek Ukazatel Před realizací projektu Po realizaci projektu GJ Kč GJ Kč 1 Vstupy paliva a energie 3 270, , , ,7 2 Změna zásob paliv 0,0 0,0 0,0 0,0 3 Spotřeba paliva a energie 3 270, , , ,7 4 Prodej energie cizím 0,0 0,0 0,0 0,0 5 Konečná spotřeba v objektu (ř.3-ř.4) 3 270, , , ,7 6 Ztráty ve vlastním zdroji a rozvodech ( z ř.5 ) 157, ,1 133, ,0 7 Spotřeba energie na vytápění a TV ( z ř.5 ) 3 011, ,1 887, ,2 8 Spotřeba energie na technologii a ostatní procesy (z ř.5) 102, ,5 102, ,5 Investice : Stanovení investičních nákladů je uvedeno v následující tabulce. Náklady na instalaci a provedení tepelného čerpadla jsou sníženy s ohledem na snížení tepelné ztráty objektu realizaci předešlých úsporných opatření. Celkové náklady na realizaci varianty č. 1 (včetně nákladů na nutnou modernizaci) jsou cca ,8 Kč (cena bez DPH 20%). Tabulka č. 43: Provozní náklady po realizaci varianty č. 1 GJ/rok Kč/rok Investiční náklady Množství tepla Množství elektřiny Množství zem.plynu - - Množství energií celkem Mzdy - 0 Ostatní - 0 Celkové provozní náklady Množství energie-prodej 0 0 Úspora tepla (GJ) Úspora el. energie (GJ) Úspora zemn. plynu (GJ/rok) - - Úspora energie a nákladů celkem (Kč) Po realizaci varianty č. 1, dojde k úspoře energií na vytápění o cca GJ/rok a finanční úspora bude ve výši cca ,- Kč/rok.

66 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Varianta č. 2 Název: opatření č. 1, 2, 3 a č. 6 Popis: Souhrn předcházejících opatření, spočívajících v zateplení obvodových zdí (opatření č. 1), zateplení střešní konstrukce (opatření č. 2), výměna a zateplení oken, prosklených ploch a dveří (opatření č. 3), realizace fotovoltaické elektrárny (opatření č. 6). Energetický audit určí množství tepelných úspor a ověří, zda stavební konstrukce odpovídají platným normám a vyhláškám ve vztahu k tepelně technickým vlastnostem. Roční úspora tepla na vytápění včetně produkce EE (Q dem;h ): GJ 468 MWh Dle ČSN (2007) bylo u budovy provedeno porovnání požadovaných a vypočtených průměrných součinitelů prostupu tepla. Podmínka, že objekt je vyhovující z hlediska průměrného součinitele tepla: U em U em,n Tabulka č. 44: Posouzení průměrných souč. prostupu tepla Objekt Průměrný součinitel prostupu - vypočtený Průměrný součinitel prostupu - požadovaný Průměrný součinitel prostupu - doporučený U em U em,n U em,n W/(m 2 K) W/(m 2 K) W/(m 2 K) DK Vsetín 0,51 0,84 0,63 vyhovuje Vyhovuje/nevyhovuje

67 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Tabulka č. 45: Upravená energetická bilance u varianty č. 2 Před realizací řádek Ukazatel projektu Po realizaci projektu GJ Kč GJ Kč 1 Vstupy paliva a energie 1 096, ,8 569, ,5 2 Změna zásob paliv 0,0 0,0 0,0 0,0 3 Spotřeba paliva a energie 1 096, ,1 569, ,5 4 Prodej energie cizím 13, ,0 13, ,0 5 Konečná spotřeba v objektu (ř.3-ř.4) 1 082, ,2 555, ,6 6 Ztráty ve vlastním zdroji a rozvodech ( z ř.5 ) 23, ,3 17, ,2 7 Spotřeba energie na vytápění a TV( z ř.5 ) 916, ,4 395, ,8 8 Spotřeba energie na technologii a ostatní procesy (z ř.5) 142, ,5 142, ,5 Investice: Stanovení investičních nákladů je uvedeno v následující tabulce. Náklady na snížení tepelné ztráty objektu realizací předešlých úsporných opatření. Celkové náklady na realizaci varianty č. 2 (včetně nákladů na nutnou modernizaci) jsou cca ,4 Kč (cena bez DPH 20%). Tabulka č. 46: Provozní náklady po realizaci varianty č. 2 GJ/rok Kč/rok Investiční náklady Množství tepla Množství elektřiny Množství zem.plynu - - Množství energií celkem Mzdy - - Ostatní Celkové provozní náklady Množství energie-prodej Úspora tepla (GJ) Úspora el. energie (GJ) Úspora zemn. plynu (GJ/rok) 0 0 Úspora energie a nákladů celkem (Kč) Po realizaci varianty č. 2, dojde k úspoře energií o cca GJ/rok a finanční úspora bude ve výši cca ,- Kč/rok.

68 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Stanovení celkových investičních nákladů Tabulka č. 47: Porovnání jednotlivých variant a opatření Úspora energie Úspora energie+další (GJ/rok) náklady (Kč/rok) Investice včetně DPH 20% (Kč) Opatření č Opatření č Opatření č Opatření č Opatření č Opatření č Opatření č Varianta č Varianta č *záporná hodnota-zvýšená potřeba energií a financí

69 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Ekonomické vyhodnocení 3.1. Prostá doba návratnosti Pro porovnání jednotlivých opatření a variant jsme současně zvolili metodu prosté doby návratnosti. Tabulka č. 48: Výpočet prosté doby návratnosti u jednotlivých investičních opatření Číslo Opatření Investiční náklady Úspory Prostá doba návratnosti Hodnocení Název opatření Kč Kč roky (pořadí) Zateplení obvodových konstrukcí Zateplení střešní konstrukce Výměna a zateplení otvorových výplní Instalace tepelného čerpadla Decentralizace dodávky TV Provedení FVE Energetický management Tabulka č. 49: Výpočet prosté doby návratnosti u jednotlivých variant Název varianty Číslo varianty Investiční náklady Úspory Prostá doba návratnosti Hodnocení Kč Kč roky (pořadí) Souhrn opatření č. 1, 3 a č Souhrn opatření č. 1, 2, 3 a č

70 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Ekonomické ukazatele Porovnání opatření a variant podle jednotlivých ekonomických ukazatelů je uvedeno v následujících tabulkách (metodika viz příloha č. 4). Tabulka č. 50: Ekonomické ukazatele projektu u jednotlivých opatření Název opatření Číslo opatření Čistá současná hodnota- NPV Vnitřní výnosové procento IRR Doba splácení investice T s Diskontovaná doba splácení investice T sd Doba hodnocení (životnosti) T ž tis. Kč % roky roky roky **Doba splácení investice T s>1/2 odpis.doby Zateplení obvodových konstrukcí ,3 10, ne Zateplení střešní konstrukce ,3 4,2 28 > Tsd(*) 30 ano Výměna a zateplení otvorových výplní ,2 13, ne Instalace tepelného čerpadla ,6 31, ne Decentralizace dodávky TV ,0 74, ne Provedení FVE ,0 11, ne Energetický management * není jednoznačné řešení **doba splácení investic příspěvkových organizací musí být kratší jak ½ odpisové doby Tabulka č. 51: Ekonomické ukazatele projektu u jednotlivých variant řešení Název varianty Číslo varianty Čistá současná hodnota- NPV Vnitřní výnosové procento IRR Doba splácení investice T s Diskontovaná doba splácení investice T sd Doba hodnocení (životnosti) T ž tis. Kč % roky roky roky **Doba splácení investice T s>1/2 odpis.doby Souhrn opatření č. 1, 3 a č ,0 12, ,30 ne Souhrn opatření č. 1, 2, 3 a č ,5 7, ,30 ne * není jednoznačné řešení **doba splácení investic u příspěvkových organizací musí být kratší jak ½ odpisové doby

71 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Vyhodnocení z hlediska ochrany životního prostředí Vyhodnocení z hlediska ochrany životního prostředí je provedeno v souladu s vyhláškou Ministerstva životního prostředí č.352/2002 Sb. a vyhláškou č.425/2004 Sb. Ministerstva průmyslu a obchodu, kterou se stanovují emisní limity a další podmínky provozování stacionárních zdrojů znečišťování a ochrany ovzduší. Vzhledem k povaze předmětu tohoto auditu jsou hodnoty znečištění zjištěny výpočtem a emisní faktory jsou použity z těchto vyhlášek. V níže uvedené tabulce je kvantifikováno snížení zátěže životního prostředí vyplývající z jednotlivých opatření a variant a porovnání se stávajícím stavem. Provádí se vyhodnocení pro požadované znečišťující látky a to : SO 2, CO, CO 2, NO x, C x H y, tuhé látky Emise vzniklé při spotřebě el. energie jsou počítány z parametrů systémové hnědouhelné elektrárny. Vzhledem ke skutečnosti, že teplo pro ohřev pro ÚT a TV je produkováno ze zemního plynu (CZT), budeme počítat palivo zemní plyn s výhřevností 10,551 kwh/m3 a účinností výroby a přenosu tepla cca 80%. Tabulka č.52: Roční emisní hodnoty u jednotlivých opatření a variant Energie SO2 CO CO2 NOx CxHy Tuhé látky GJ/rok t/rok t/rok t/rok t/rok t/rok t/rok Stávající stav 3 270,7 0, , , , , ,01286 Varianta č ,1 0, , , , , ,05946 Rozdíl (úspora) 2 147,5-0, , , , , ,04660 Varianta č ,8-0, , , , , ,01910 Rozdíl (úspora) 1 683,9 0, , , , , ,03196 *záporná hodnota nárůst emisí Z hlediska vlivu na životní prostředí jsou největší úspory u opatření č. 6 (realizace fotovoltaické elektrárny) a varianty č. 2 (celkové zateplení budovy a realizace fotovoltaické elektrárny). Graf č. 10: Emisní hodnoty množství (t/rok) Emisní hodnoty jednotlivých opatření a variant SO2 CO NOx CxHy Tuhé látky množství (t/rok) Emisní hodnoty jednotlivých opatření a variant CO Stávající stav Opatření č.1 Opatření č.2 Opatření č.3 Opatření č.4 Opatření č.5 Opatření č.6 Opatření č.7 Varianta č.1 Varianta č.2

72 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Výstupy energetického auditu Při posuzování úrovně energetického hospodářství je nutné provést posouzení z hlediska stávajícího stavu systému vytápění objektu, stavebních konstrukcí budovy ve vztahu k měrné spotřebě tepelné energie za otopné období v návaznosti na komplexní posouzení stavu úrovně energetického hospodářství vzhledem k celkovým spotřebám všech energií v objektu a jejich využívání. Hlediska stávajícího stavu vytápění a hospodaření s energiemi Objekt DK Vsetín Průměrný součinitel tepla celého objektu je nad vymezenou hranici tzn. budova byla vyhodnocena a zařazena do klasifikačního stupně D, tj. nevyhovující (ČSN , 2007). Na základě zjištění výchozího stavu energetické náročnosti budovy DK Vsetín, byl objekt zařazen do kategorie B tzn. energetická náročnost budovy je úsporná a to dle platné vyhlášky MPO č. 148/2007 Sb Celková výše energetických úspor Celková výše energetických úspor je uvedena v technických jednotkách a je stanovena pro jednotlivá opatření č.1. až č. 7 a varianty č.1 až č. 2 (viz tabulky níže). Tabulka č. 53: Celková výše energetických úspor u jednotlivých opatření Opatření č. 1 Opatření č. 2 Opatření č. 3 Opatření č. 4 Opatření č. 5 Opatření č. 6 Opatření č. 7 GJ GJ GJ GJ GJ GJ GJ Stávající stav Stav po energeticky úsporných opatření Rozdíl (úspora +, ztráta -) Tabulka č. 54: Celková výše energetických úspor u jednotlivých variant Varianta č. 1 Varianta č. 2 GJ GJ Stávající stav Stav po energeticky úsporných variant Rozdíl (úspora +, ztráta -)

73 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Graf č. 11: Porovnání výše energetických úspor u jednotlivých variant a opatření Porovnání jednotlivých variant a opatření Varianta č.2 Varianta č.1 Opatření č.7 Opatření č.6 Opatření č.5 Opatření č.4 Opatření č.3 Opatření č.2 Opatření č úspory (GJ/rok)

74 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Výběr optimální varianty Pro možnost porovnání je sestavena následující tabulka s uvedením základních ukazatelů pro variantu č. 1 a variantu č. 2. Tabulka č. 55: Závěrečná tabulka vstupních hodnot a výsledků ekonomického hodnocení (přehled) Varianta Údaje Jednotky č. 1 č. 2 Investiční celkové výdaje projektu (počáteční, jednorázové výdaje na realizaci opatření v navržených variantách) Investiční výdaje projektu bez nutných nákladů na odstranění zanedbané údržby tis. Kč tis. Kč Změna nákladů na energii (- snížení, + zvýšení) Kč/rok Změna ostatních provozních nákladů Kč/rok Změna tržeb (za teplo, elektřinu, využité odpady) Kč/rok Přínosy projektu celkem Kč/rok Počáteční hodnota spotřeb paliv a energií GJ/rok Konečná spotřeba paliv a energií GJ/rok Doba hodnocení roky 15, 30 25,30 Diskont % 6,00 6,00 Prostá doba návratnosti roky Reálná doba návratnosti roky Čistá současná hodnota tis. Kč Vnitřní výnosové procento % 13 8 Daň z příjmů % 0 0 Ekologická relevance projektu Měrné náklady na snížení emisí Kč/kg CO Měrné náklady na tis.kč/uspořený GJ tis. Kč/GJ 5 12 Pozn.: T ž - doba životnosti (doba hodnocení) Na základě předcházejících hodnocení bylo provedeno v následující tabulce vyhodnocení jednotlivých variant podle zvolené váhy jednotlivých ukazatelů a to s cílem určit nejvýhodnější variantu k realizaci. Hodnocení je provedeno ve stupnici 1 4 (1 je nejhorší a 4 je nejlepší). Tabulka č. 56: Vyhodnocení základních ukazatelů jednotlivých variant Varianta Ukazatele Váha body celkem body celkem - energetické ,6 3 0,6 - investiční ,9 2 0,6 - ekonomické ,6 3 1,2 - environmentální ,3 4 0,4 Celkem - 3,4-2,8 Vyhodnocení 1 2 Z výše uvedené tabulky, ve vztahu k jednotlivým váhám hodnocení, je zřejmé, že za nejvýhodnější lze považovat variantu č. 1.

75 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Posouzení využití obnovitelných zdrojů energie V energetickém auditu je u opatření č. 4 (tepelné čerpadlo) a opatření č. 6 (fotovoltaické elektrárna) posouzena možnost využití obnovitelných zdrojů v auditovaném objektu. Tato opatření jsou uvedeny v následující tabulce. Tabulka č. 57: Vyhodnocení základních ukazatelů opatření z OZE Úspora (GJ/rok) Úspora (Kč/rok) Investice (Kč) Prostá doba návratnosti Reálná doba návratnosti NPV (Kč) IRR (%) Opatření č ,6 31,2 Opatření č , ,0 11,3

76 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Závěrečný posudek energetického auditora Na základě komplexního hodnocení jednotlivých opatření, variant a diskuze o záměrech s majitelem a provozovatelem objektu, a to včetně pohledu na budoucí a současný vývoj provozu budovy, z hlediska ekonomiky a vlivu na životní prostředí je nejvýhodnější varianta č. 1, tzn. souhrn opatření spočívajících v zateplení obvodových zdí (opatření č. 1), výměna a zateplení oken, prosklených ploch a dveří (opatření č. 3) a realizace tepelného čerpadla (opatření č. 4). Celková investice na realizaci varianty č.1 (včetně částky na odstranění zanedbané údržby) je ,- (cena bez 20%). Zpracovatel energetického auditu doporučuje realizovat variantu č. 1. Zdůvodnění výběru doporučeného opatření, úspory apod. Doporučené opatření je možno shrnout v těchto základních bodech: realizací doporučené varianty se docílí úspory energie cca GJ/rok, investiční náklady na úsporu energií jsou odhadovány ve výši cca tis. Kč (do investičních nákladů nejsou zahrnuty náklady na zanedbanou údržbu) roční úspora finančních nákladů představuje cca 928 tis. Kč (při cenách energií roku 2010) dojde ke zvýšení užitné hodnoty objektů bude rovněž snížena ekologická zátěž způsobená zařízeními objektů Technický potenciál úspor Realizací opatření seskupené ve variantě č. 1 lze dosáhnout energetických úspor, které jsou dosažitelné v současné době dostupnými technologiemi. Celkovou spotřebu energie lze všemi uvedenými opatřeními snížit z původní vypočtené hodnoty pro budovu DK Vsetín cca GJ/rok (výpočet spotřeby energie v roce 2010) na GJ/rok (tj. cca na 34% původní hodnoty).

77 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Mimo doporučenou variantu lze výhledově doporučit: Při realizaci jednotlivých opatření u doporučené varianty, dbát na správné a bezchybné vyhotovení projektové dokumentace, provádět důkladně kontrolu technologického postupu v průběhu stavebních prací pomocí stavebního dozoru, tak aby nedocházelo k vadám a pozdějším komplikacím při další správě budovy. Během realizace doporučené varianty kontrolovat kvalitu použitého materiálu, zejména však u prosklených ploch a zateplovacího systému. Po realizaci stavebních prací před samotným výměníkovém řízením stavby, provést detailní snímkování pomocí termovizní kamery, a to zejména choulostivých míst, kde se může vyskytnout chybně provedené zateplení tepelných mostů a tepelných vazeb. Provést testování těsnosti celého objektu pomocí testu Blower Door. Původní elektro spotřebiče nahradit úspornějšími. Vzhledem k využívání a vzhledem k cenám těchto zařízení se nepředpokládá jejich výměna. V případě, že dojde k neopravitelné závadě, doporučuji koupi zařízení v třídě A. Při nákupu nového elektrospotřebiče je správně hledat tzv. energetický štítek (v Evropě známý pod názvem Euro-Label). Ten obsahuje údaje o energetické náročnosti provozu získané měřením nezávislou komisí. Tato komise při měřeních vychází ze schválených metodik podle evropské normy testování. Vzhled energetického štítku je sjednocen ve všech zemích, které přistoupily k dohodě. Pro rychlou orientaci zákazníka jsou na štítku barevné pruhy s písmeny A až G, kde označení A, B, C patří mezi zařízení úsporná a označení E, F, G mezi méně úsporná. Nadále důsledně provádět energetický management. V rámci energ. managementu provádět pravidelné čištění svítidel, oken a okolních osvětlovaných ploch, sledovat spotřeby jednotlivých energií (včetně spotřeby studené vody pro TV) v krátkém časovém úseku (minimálně 1 x týdně) a vyhodnocovat je. Při vytápění budovy monitorovat spotřebu tepla minimálně jednou týdně a na základě vyhodnocení nasbíraných dat upravovat provoz VST a regulaci teploty v jednotlivých místnostech. Při provedení instalace tepelného čerpadla využít možnost dotace na tyto nové obnovitelné zdroje z SFŽP nebo fondů EU. Provést doplnění klimatizace na stávající vzduchotechnické jednotky do velkého a malého sálu a zvýšit tak komfort při užívání těchto prostor. Pravidelně provádět čištění všech VZT jednotek, včetně celé délky vzduchovodů. Při rekonstrukci a modernizaci VZT využít technologie s vyšší účinností získání odpadního tepla rekuperačních výměníků. Instalovat programovatelnou časovou regulaci na cirkulační čerpadlo TV. Po ukončení provozu centrálního ohřevu TV v budově, v důsledku naplnění životnosti tohoto zařízení, zrušit centrální ohřev TV pomocí CZT a uplatnit navržené opatření č. 5, tj instalace lokálních el. průtokových a zásobníkových ohřívačů TV. Provozovat vytápěné prostory budovy na doporučené hodnoty vnitřních teplot při jejich provozu i mimo provoz dle platných ČSN a EN12831 a vyhl. č. 148/2007.

78 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Tabulka č. 58: Rekapitulace hodnot a parametry navržených úspor projektu SOUČASNÝ STAV Původní spotřeba paliv pro vytápění a ohřev TV GJ/rok Objemový faktor tvaru budovy A/V m 2 /m 3 0,28 Průměrný součinitel prostupu tepla U em,n W/(m 2 K) 1,14 Plocha konstrukce - obvodové zdivo m Plocha konstrukcí - výplně m Plocha konstrukcí - střechy m NAVRHOVANÝ STAV (varianta č. 1 a č. 2) jednotka varianta č. 1 varianta č. 2 Průměrný součinitel prostupu tepla U em,n W/(m 2 K) 0,60 0,51 Plocha zateplované konstrukce - obvodové zdivo včetně základů, ostění, atik aj. m Plocha zateplované konstrukce - výplně m Plocha zateplované konstrukce - střecha včetně atik a přesahů m Úspora energie vyvolaná zateplením objektu a případně regulací GJ/rok Celková úspora energie vyvolaná provedením navržených opatření GJ/rok 0,60 0,51 DALŠÍ ÚDAJE Snížení emisí skleníkových plynů t/rok Měrná spotřeba energie původní (ÚT, TV, osvětlení, VZT, klimatizace) dle Vyhl. č. 148/2007 Sb. kwh/m 2.rok 124 Měrná spotřeba energie nová (ÚT, TV, osvětlení, VZT, klimatizace) dle Vyhl. č. 148/2007 Sb. kwh/m 2.rok Nová spotřeba dle Vyhl. č. 148/2007 Sb. GJ/rok Nová spotřeba paliv pro ohřev TV a vytápění (dle druhu paliv) GJ/rok Úspora současných provozních nákladů tis. Kč/rok Ekonomická životnost investice roky 20,50 20,50 Při rozhodování o způsobu a koncepci zásobování teplem doporučujeme sladit postup dalších zásadních kroků nejen s Krajskou energetickou koncepcí (Zlín) a s místními konkrétními podmínkami, které jsou pro danou lokalitu charakteristické ale také s ohledem na ostatní budovy které se nacházejí v daném místě (město). Úspory energií jednotlivých opatření a variant v tomto energetickém auditu jsou definovány okrajovými podmínkami tzn. dodržení stanovených postupů a technologických předpisů, použití materiálů shodných se stejnými parametry jaké byly uvažovány při výpočtu, zachování stávajících stavebních a technických dispozic a současného příkonu všech energetických zařízení se stávající dobou provozu a využití budovy. Ekonomické výpočty vychází z platných ekonomických parametrů a reálných cen materiálu, práce a energie v době zpracování EA

79 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně V průběhu práce na projektové dokumentaci a při samotné realizaci jednotlivých opatření je nutno řešit problematická místa, detaily v konstrukci a současný a budoucí provoz objektu. Kvalita předepsaných opatření bude záviset na úrovni a stupni preciznosti zpracované projektové dokumentace, technických a technologických možnostech dodavatele. V případě vzniku problémů ve fázi projektu nebo realizace, je nutno veškerá nestandardní řešení v detailech jednotlivých opatření konzultovat s energetickým auditorem. Datum zpracování energetického auditu: Podpis energetického auditora:

80 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně PŘÍLOHY ENERGETICKÝ AUDIT Budova Domu kultury ve Vsetíně Vypracovali: Ing. Karel Zubek Počet výtisků: 2 Počet stran: 48 Počet příloh: 7 Výtisk č. : 2 Datum vydání: Foto, situace 7 A4 2 Výpočet tepelných ztrát budov, štítek budovy 14 A4 3 Technické údaje technologie v budově 1 A4 4 Opatření, varianty 20 A4 5 Ekonomické hodnocení 2 A4 6 Evidenční list energetického auditu 2 A4 7 Osvědčení o odborné způsobilosti 1 A4

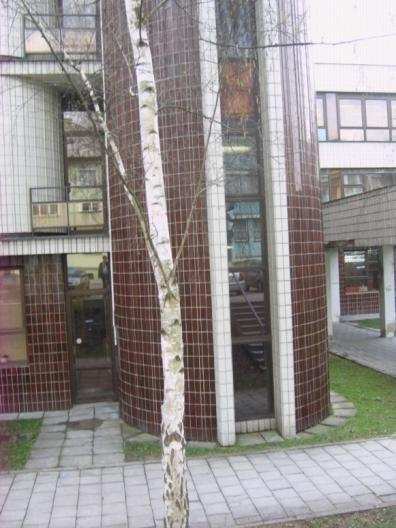

81 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Příloha č.1 Foto č. 8: Severovýchodní pohled část A Foto č. 9: Severovýchodní pohled část B Foto č. 10: Severozápadní pohled část A Foto č. 11: Severovýchodní pohled část A

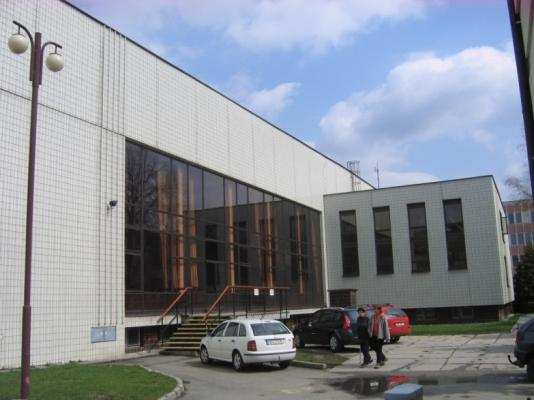

82 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Foto č. 12: Severovýchodní pohled část A Foto č. 13: Jihovýchodní pohled část A Foto č. 14: IV. N. P. schodiště, střecha Foto č. 15: IV. N. P. střecha Foto č. 16: Hlavní vchod Foto č. 17: Jihozápadní pohled

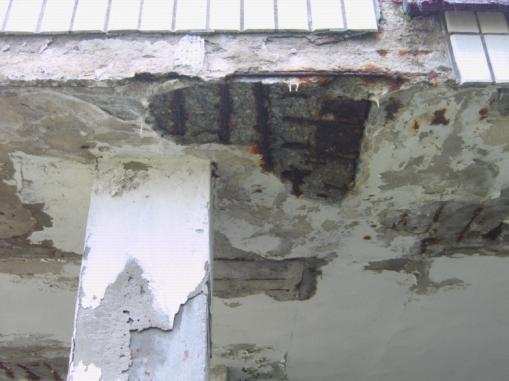

83 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Foto č. 18: Západní pohled část A i B Foto č. 19: Západní pohled část B Foto č. 20: Severozápadní pohled část B Foto č. 21: Severní terasa Foto č. 22: Východní terasa Foto č. 23: Východní terasa

84 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Foto č. 24: Strop a střecha nad velkým sálem Foto č. 25: Strop nad velkým sálem Foto č. 26: Velký sál a jeho osvětlení Foto č. 27: Velký sál a jeho osvětlení Foto č. 28: Jevištní svítidlo Foto č. 29: Přívod TE, hlavní rozdělovač a sběrač

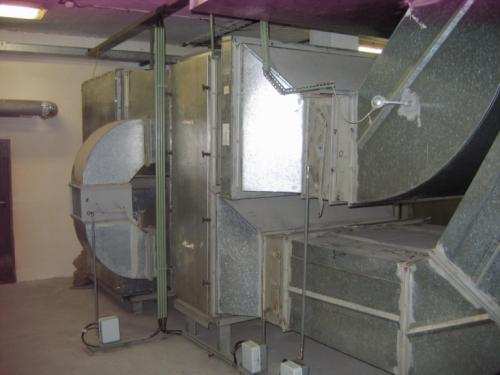

85 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Foto č. 30: VST, expandér, rozdělovač a sběrač ÚT Foto č. 31: Rozvody ÚT a TV pod stropem I. N. P. Foto č. 32: VST, úpravna a doplňování vody Foto č. 33: Rozdělovač a sběrač e strojovně VZT Foto č. 34: Topné větve ve strojovně VZT v I. N. P. Foto č. 35: VZT3 foyer

86 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Foto č. 36: VZT5 klubovny hlavní strojovna Foto č. 37: VZT7 v I. N. P. - restaurace

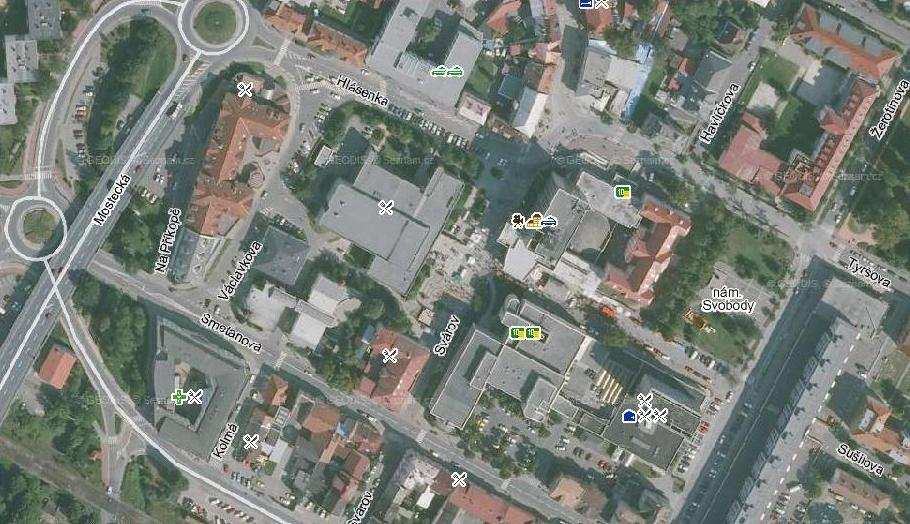

87 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Situace DK Vsetín

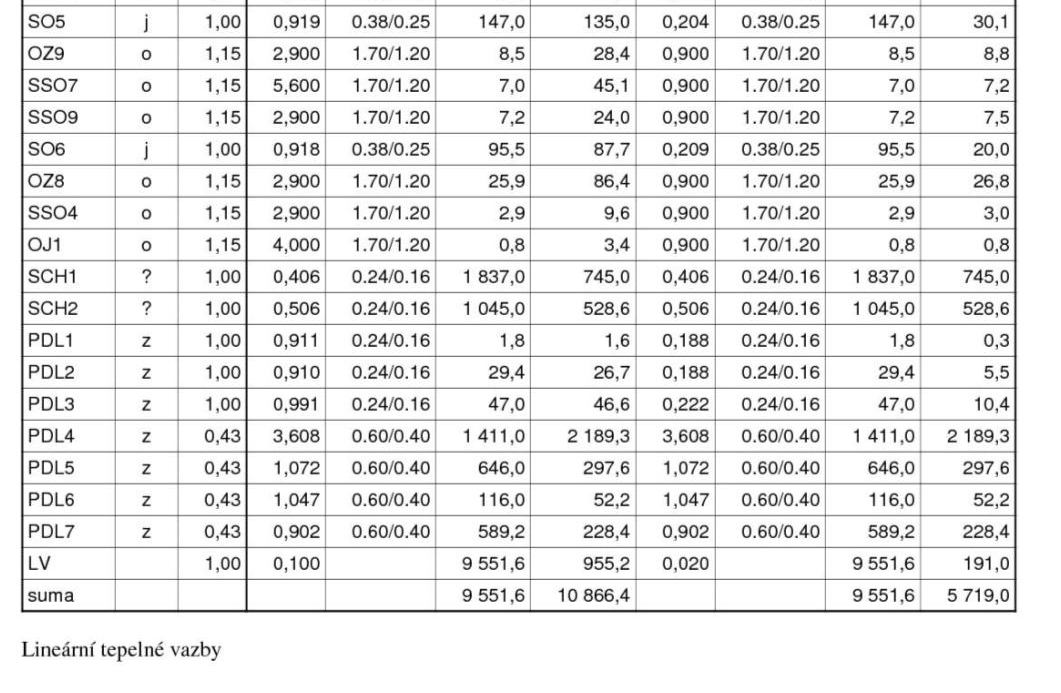

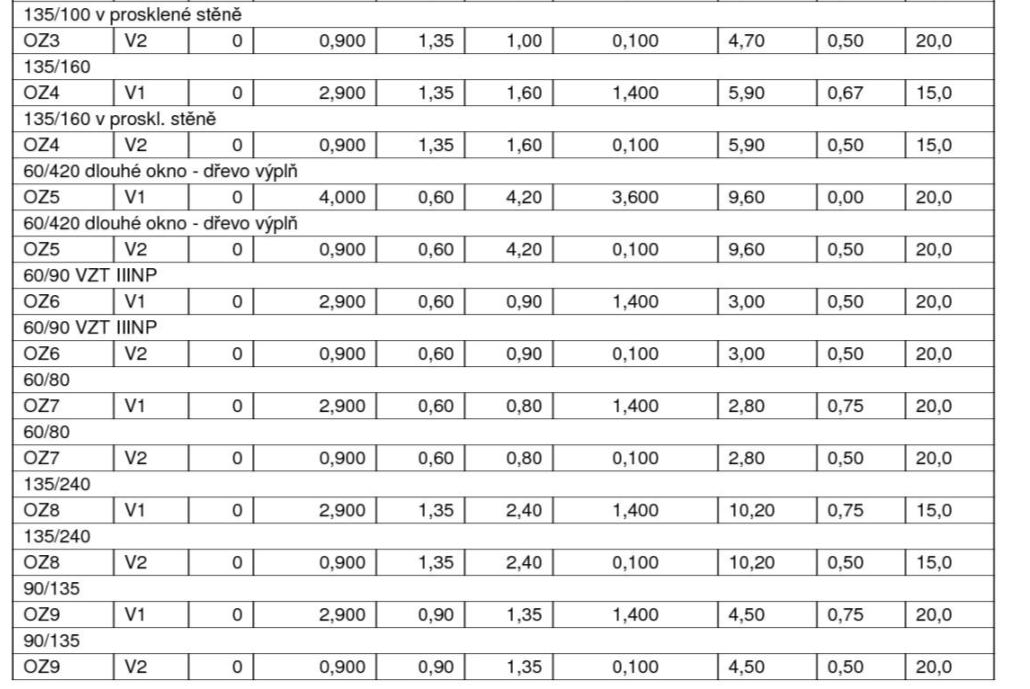

88 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Příloha č. 2 Tabulka č. 59: Podstatné stavební konstrukce budovy Součinitel Tepelný prostupu odpor Konstr. Popis tepla U p (W/m 2 konstrukce. R (m 2.K/W) K) Součinitel prostupu tepla/u/ dle ČSN Hodnocení pro přerušované vytápění budovy Roční množství zkondenzované páry dle ČSN , (*) SO1 Obvodové zdivo pl. cihla zem 40 cm 1,576 0,677 nevyhovuje vyhovuje - SO2 Obvodová zdivo CD 40 cm 0,919 1,221 nevyhovuje vyhovuje - SO3 Obvodová zdivo plynosil. 30 cm 0,837 1,356 nevyhovuje vyhovuje nevyhovuje SO4 Obvodová zdivo CD 25 cm 1,799 0,589 nevyhovuje nevyhovuje nevyhovuje SO5 Obvodová zdivo CD 40 cm 0,919 1,221 nevyhovuje vyhovuje - SO6 Obvodová zdivo plynosil. 30 cm 0,918 1,222 nevyhovuje vyhovuje nevyhovuje SO2 Obvodová zdivo CD 40 cm 0,919 1,221 nevyhovuje vyhovuje - SO2 Obvodová zdivo CD 40 cm 0,919 1,221 nevyhovuje vyhovuje - PDL1 Podlaha beton. dl. ker.+ EPS 30mm 0,911 1,233 nevyhovuje vyhovuje vyhovuje PDL2 Podlaha beton. dl. ker.+ EPS 30mm 0,910 1,235 nevyhovuje vyhovuje vyhovuje PDL3 Podlaha beton. dl. ker.+ EPS 30mm 0,991 1,122 nevyhovuje vyhovuje vyhovuje PDL4 Podlaha beton. zem 3,608 0,285 nevyhovuje nevyhovuje - PDL5 Podlaha beton. zem + EPS 30mm 1,072 1,029 nevyhovuje vyhovuje - PDL6 Podlaha beton. zem+ EPS 30mm 1,047 1,056 nevyhovuje vyhovuje - PDL7 Podlaha beton. zem + EPS 40mm 0,902 1,248 nevyhovuje vyhovuje - SCH 1 Střešní kon. PZD + EPS 100mm 0,406 3,273 nevyhovuje vyhovuje nevyhovuje SCH 2 Střešní ocel. + EPS 100mm 0,506 2,464 nevyhovuje vyhovuje nevyhovuje * v případě, že kritérium nevyhovuje, dochází v konstrukci při navrhované teplotě ke kondenzaci Při výpočtu tepelných ztrát objektu, kde byl použit profesionální program PROTECH, je stávající stav uveden jako varianta č. 1 a doporučená varianta je varianta č. 2.

89 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně

90 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně

91 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně

92 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně

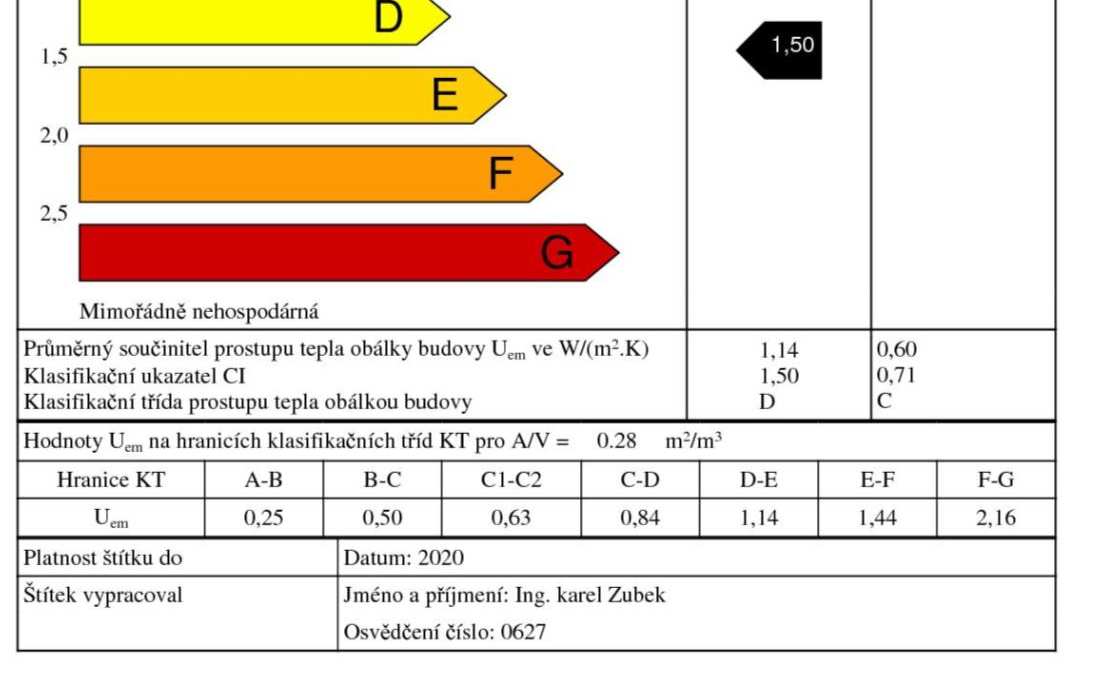

93 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně

94 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně

95 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně

96 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně

97 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně

98 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně

99 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně

100 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně

101 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně

102 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Příloha č. 3 Tabulka č.60: Technické údaje technologie ve VST Specifikace Výrobce Typ Rok výroby Výrobní číslo Poznámka Oběhové čerpadlo č. 1 GRUNDFOS UPS nezjištěno El.přík 30-60W Oběhové čerpadlo č. 2 GRUNDFOS UPS nezjištěno El.přík 50-70W Oběhové čerpadlo č. 3 a 4 GRUNDFOS UPS nezjištěno El.přík W Oběhové čerpadlo č. 5 Sigma Lutín 89-NTR LB-00 - nezjištěno El.přík 1,47kW Oběhové čerpadlo č. 6 Sigma Lutín 89-NTV LM-02 - nezjištěno El.přík 1,43kW Oběhové čerpadlo č. 7 a 8 Sigma Lutín VL1-5-2-LN-01-S - nezjištěno El.přík 1,15kW Výměník trubkový OV1 2 x Žilina Bytčica VV2UH a 7695 Výhř.pl. 8m 2 Výměník trubkový OV2 2 x Žilina Bytčica VV2UH a 7719 Výhř.pl. 8m 2 Výměník trubkový OV3 2 x Žilina Bytčica VV2UH a 7702 Výhř.pl. 8m 2 Expanzomat ČKD VSE Kompresory 2 x ORLIK EK17-JSK a 2031 El.přík 3kW Ohřívač TV Žilina Bytčica OVL V = 4000lt Cirkulační čerpadlo Sigma Lutín 50-NTR-8010-LM nezjištěno El.přík. 356W

103 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Příloha č. 4 Opatření č. 1 Vnitřní Způsoby zateplení Vnější Provětrávaný zateplovací systém Kontaktní zateplovací systém Tepelně izolační omítka Sendvičové zdivo Vnitřní zateplení Tento způsob izolace domů s sebou přináší řadu úskalí: Velké teplotní rozdíly ve zdivu, které není zvenčí chráněno proti výkyvům počasí zateplovacím systémem. Při tomto způsobu může být zdivo podstatně rychleji narušováno než při zateplení zvenčí. Nebezpečí kondenzace vlhkosti v tepelné izolaci nebo v samotné konstrukci. U dřevěných staveb a dřevěných trámových stropů hrozí kondenzace v úrovni záhlaví trámů! Nelze odstranit tepelné mosty. Jsou izolovány pouze dílčí části budov, proto má tento systém většinou menší účinnost. Nutnost využití pečlivě provedených parotěsných vrstev na vnitřní straně izolace. Zmenšení akumulace tepla v obvodovém plášti - místnosti rychleji chladnou. Zmenšení vnitřního prostoru. Zateplení zevnitř nachází své uplatnění pouze tam, kde nelze zateplení zvenčí z jakýchkoli důvodů provést, například u historických objektů. Vždy je třeba situaci posoudit za pomoci odborníka. Vnější zateplení Vnější zateplovací systémy jsou nejčastějším způsobem tepelné izolace objektů. Jejich obrovskou výhodou je celistvost izolační vrstvy. Izolace chrání objekt jako celek, nejen jeho oddělené části. Použitím vnějšího zateplovacího systému se také podstatnou měrou snižuje namáhání obvodové konstrukce - zejména jejich spojů výkyvy teplot a povětrnostními vlivy. Pro trvalé obývání je také důležité zachování masivního zdiva uvnitř izolačního systému, což zaručuje dostatečnou tepelnou setrvačnost vnitřního prostoru.

104 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Tepelné mosty ve zdivu nezatepleném, zatepleném zevnitř a ve zdivu zatepleném zvenčí Způsoby vnějšího zateplení Zateplení zvenčí se provádí buď formou provětrávaných zateplovacích systémů, nebo se používají takzvané kontaktní zateplovací systémy. U provětrávaných zateplovacích systémů se vkládá tepelná izolace mezi nosné prvky roštu, který nese povrch fasády. Povrch fasády může tvořit sklo, kov, dřevo, vláknocementové šablony i keramika a podobně. Kontaktní zateplovací systémy tvoří jednolitý celek jednotlivých vrstev systému. Tepelná izolace působí v tomto případě jako nosný prvek povrchových vrstev. Povrch fasády tvoří většinou omítka, v ojedinělých případech lepený obklad. Průběh teplot Průběh teplot v nezatepl. Průběh teplot v zatepleném Průběh teplot v zatepleném stavu stavu s izolací zevnitř stavu s izolací z vnějšku Kontaktní zateplovací systémy jsou elegantním způsobem vnějšího zateplení objektů. Umožňují zachování původního rázu fasády - povrch systému tvoří omítka. Jejich výhodou je celistvé zateplení celé fasády bez jakýchkoli tepelných mostů. Tepelná izolace je u tohoto systému přímo spojena lepidlem a hmoždinkami s původním zdivem a omítkovou vrstvou. Montáž systému Kontaktní zateplovací systémy jsou poměrně náročné na kvalitu provedení a použité materiály. Z tohoto důvodu doporučujeme svěřit jejich provádění do rukou odborné firmě. Zateplovací systém by měl být proveden vždy z komponentů certifikovaných v rámci jednoho zateplovacího systému. Při konkrétní montáži je třeba se vždy řídit pokyny dodavatele kompletního certifikovaného zateplovacího systému, který má zpracovaný detailní technologický postup realizace.

105 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Schémata provádění zateplování Okenní otvory je třeba izolovat dle níže uvedených obrázků Složení fasádního systému 1. lepicí hmota 2. fasádní deska s podélným vláknem 3. hmoždinka s talířem 4. výztužná vrstva s výztužnou síťovinou 5. penetrační mezivrstva 6. omítkovina s možným ochranným nátěrem (popř. vnějším obkladem) 7. soklová lišta 8. spoj soklové lišty 9. hmoždinka k připevnění soklové lišty Provětrávací zateplovací systém Dalším druhem vnějšího zateplení je systém odvětrávané fasády. Tento typ izolace spočívá v tom, že se přidělá tepelně izolační materiál na vnější zdi. Obvykle to bývají vláknité materiály. Například ze skleněných, dřevěných, kamenných, nebo minerálních vláken. Na tyto desky se poté přidělá rošt, který odděluje izolační desky a fasádu od sebe vzduchovou dutinou. Tento rošt může být buď dřevěný, poté ale musí být nezbytně napuštěn impregnací pro delší životnost. Nebo může být kovový, a pak musí splňovat protikorozní požadavky.

106 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně V energetickém auditu je navržen kontaktní (SO1 SO6, PDL1 PDL3) zateplovací systém, specifikovaný v následující tabulce. Tabulka č. 61: Tloušťka tepelné izolace, druh tepelné izolace a plocha stavební konstrukce Plocha stavební konstrukce Stavební konstrukce Druh izolace v m 2 SO2 SO4 - kont. způsob EPS tl. 150mm 2 975,4 SO5 a SO6 - kont. způsob minerální vlna tl. 150mm 242,5 Ostění, parapety a atika EPS tl. 30mm 1 195,3 SO1 - kont. způsob konst. v zemi EXP tl. 70mm 172,1 PDL1 PDL3 EPS tl. 150mm 78,2 Tabulka č. 62: Zhodnocení kritérií zateplených stavebních konstrukcí dle ČSN (2002,2007) Specifikace Popis Součinitel prostupu tepla/u/ dle ČSN Hodnocení pro přerušované vytápění budovy Roční množství zkondenzované páry dle ČSN , (*) SO1 SO6 Obvodové zdi vyhovuje vyhovuje vyhovuje PDL1 PDL3 Podlaha nad ven. vyhovuje vyhovuje vyhovuje * kritérium, které hodnotí vyloučení vzniku plísní V následující tabulce je stanovení investičních nákladů na zateplení, kde je počítáno pouze s cenou materiálu na zateplení a dále na vědomou energetickou modernizaci tj. celková rekonstrukce původní omítky včetně zateplení. Tabulka č. 63: Stanovení investičních nákladů na opatření č. 1 Tloušťka Plocha Cena Celkem Objekt Popis úpravy mm m 2 Kč/m 2 Kč Energetická vědomá modernizace (celková rekonstrukce fasády včetně zateplení) tep.izolace - EPS kont. způsob , , ,8 tep.izolace - MV kont. způsob , , ,5 DK Vsetín tep.izolace EPS základy , , ,5 tep.izolace - ostění a parapety , , ,9 tep.izolace EPS podhledy , , ,8 Celkem ,5 Cena s 20% DPH ,0 Cena celkem bez 20% DPH (bez nákladů na zanedbanou údržbu cca 40%) ,0

107 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Opatření č. 2 Zateplování střech a stropů se řídí obecnými pravidly: 1. Zateplení střechy musí navazovat na souvislou tepelnou izolaci stěn domu. 2. Výsledný účinek zateplení je velmi závislý na kvalitě detailu. 3. Riziko kondenzace vodní páry ve střeše je vyšší než u stěn. 4. Hydroizolační bezpečnost střechy je podmínkou. Kvalitní vnější hydroizolační krytina je výraznou bariérou pro vodní páru pronikající z vnitřního prostředí. Přidání další hydroizolační vrstvy na vnější povrch střechy tak může způsobit zvýšenou kondenzaci vodních par uvnitř střešní konstrukce, obvykle právě pod střešní krytinu, a následně i výrazný problém se zkondenzovanou vlhkostí, která bývá omylem považována za následek zatékání. To platí jak pro opravy hydroizolační krytiny (obvykle přidáváním dalších hydroizolačních vrstev), tak pro obnovu vnější hydroizolace při zateplení střechy. Vnější hydroizolační vrstva s vysokým difúzním odporem by měla být oddělena od vnitřní části střechy expanzní (mikroventilační) vrstvou nebo systémem větracích kanálku. Často je podpůrně navržena kombinace s parozábranou či parobrzdou u vnitřního líce střechy. Tato vrstva by přitom měla být navrhována velmi obezřetně například výrazná parozábrana vhodně sníží difúzní tok vodní páry do konstrukce v zimním období, ale naopak nevhodně zabrání vysychání střešní konstrukce do vnitřních prostoru v přechodných a letním období (tedy po dobu % až % roku). Spolu s vnější hydroizolací pak způsobí velmi pomalé odpařování zabudované, zatečené či zkondenzované vlhkosti uvnitř střechy. Při rekonstrukcích a dodatečném zateplení jednoplášťových plochých střech můžeme střechu bud' převést na dvouplášťovou (po sejmutí stávajících hydroizolačních vrstev a doplnění tloušťky tepelně izolačního materiálu), nebo zachovat jednoplášťový princip, kdy lze: sejmout hydroizolaci, doplnit tepelně izolační materiál s požadovaným tepelným odporem, mikroventilační vrstvu a následnou hydroizolaci; ponechat hydroizolaci (obtížný odpad), doplnit tepelně izolační materiál s doporučeným tepelným odporem, mikroventilační vrstvu a následnou hydroizolaci; opravit, popř. vyměnit hydroizolaci, doplnit nenasákavou tepelnou izolaci s požadovaným tepelným odporem, ochranu proti VV -záření a proti sání větru (tzv. obrácená střecha); vyměnit, popř. doplnit speciální hydroizolaci, doplnit nenasákavou tepelnou izolaci s požadovaným tepelným odporem, drenážní a pěstební vrstvu se speciální vegetací (tzv. zelená střecha). Při navrhování je výhodné využít ČSN Navrhování střech, při dimenzování tepelné izolace a hydroizolace se vychází zejména z požadavků ČSN Tepelná ochrana budov.

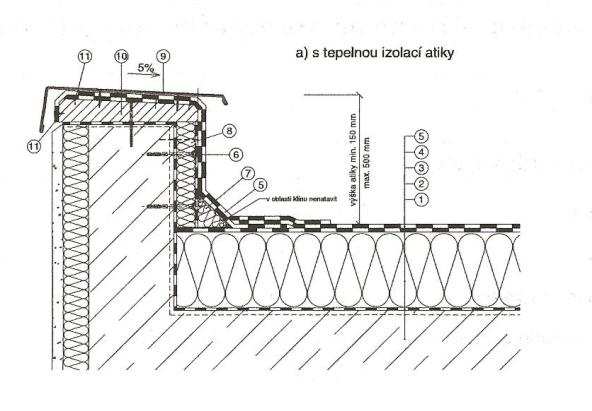

108 ENERGETICKÝ AUDIT Budova Dům kultury ve Vsetíně Detail zateplení střešní atiky a ploché střechy V energetickém auditu je navržen zateplení plochých střešních konstrukcí, specifikovaný v následující tabulce. Tabulka č. 64: Tloušťka tepelné izolace, druh tepelné izolace a plocha stavební konstrukce Plocha stavební konstrukce Stavební konstrukce Druh izolace v m 2 SCH1, SCH2 EXP tl. 150mm 3 331,7 Výpočet celkové spotřeby tepla na vytápění po realizaci opatření č. 2 při nejnižší výpočtové venkovní teplotě a daném vytápěcím režimu je uveden v následující tabulce. Tabulka č. 65: Zhodnocení kritérií zateplených stavebních konstrukcí dle ČSN (2002,2007) Specifikace Popis Součinitel prostupu tepla/u/ dle ČSN Hodnocení pro přerušované vytápění budovy Roční množství zkondenzované páry dle ČSN , (*) SCH1, SCH2 Střešní konstrukce vyhovuje vyhovuje vyhovuje * kritérium, které hodnotí vyloučení vzniku plísní V následující tabulce je stanovení investičních nákladů tj. rekonstrukce a zateplení ploché střešní konstrukce. Tabulka č. 66: Stanovení investičních nákladů na opatření č. 2 Objekt Popis úpravy Tloušťka Plocha Cena Celkem mm m2 Kč/m2 Kč Objekt DK Vsetín EXP , , ,4 Cena celkem s 20% DPH ,1 Cena celkem bez 20% DPH (bez nákladů na zanedbanou údržbu cca 20%) ,7
