ENERGETICKÝ AUDIT. Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně

Transkript

1 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně ENERGETICKÝ AUDIT Vypracováno dle zákona O hospodaření energií č.406/2000 Sb. 9 a vyhlášky 213/2001 Sb. a její novelizace č.425/2004 Sb., kterou se vydávají podrobnosti náležitostí energetického auditu. Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Zadavatel: Vypracovali: Schválil: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Ing. Karel Zubek Ing. Karel Zubek Zhotovitel: AB Solartrip s. r. o. Počet výtisků: 2 Počet stran: 109 Počet příloh: 6 Výtisk č.: 1 Datum vydání: Evidenční č.: EA-21-08/2010

2 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně OBSAH: 1. Hodnocení současné úrovně provozovaného energetického hospodářství budovy Identifikační údaje Identifikace zadavatele auditu Identifikace energetického auditora Předmět energetického auditu Zadání energetického auditu Účel energetického auditu Popis výchozího stavu Soupis základních údajů o energetických vstupech a výstupech Budova BMŠ Sychrov stavební část Technologie dodávky tepelné energie na vytápění a ohřev TV Rozvody tepla Rozvody, spotřebiče a zdroj zemního plynu Rozvody elektro zdroj el. energie Podstatné spotřebiče el. energie Osvětlení Vzduchotechnika (větrání a klimatizace) Významné energetické výrobní technologie Zhodnocení výchozího stavu Bilance výroby tepelné energie z vlastních zdrojů Energetické bilance Energetické hodnocení objektu Porovnání prům. součinitele prostupu objektu Vstupy energií - jednotlivé ukazatele nakupovaných energií Roční spotřeba tepla pro ÚT a TV Zhodnocení výchozího stavu energetického hospodářství Hospodaření s energiemi Celkový potenciál energetických úspor Návrh opatření ke snížení spotřeby energie Návrh technického řešení Stanovení celkových investičních nákladů Ekonomické vyhodnocení Prostá doba návratnosti Ekonomické ukazatele Vyhodnocení z hlediska ochrany životního prostředí Výstupy energetického auditu Celková výše energetických úspor Výběr optimální varianty Posouzení využití obnovitelných zdrojů energie Závěrečný posudek energetického auditora... 64

3 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Přílohy 1 Foto, situace 3 A4 2 Opatření, varianty 22 A4 3 Ekonomické hodnocení 2 A4 4 Evidenční list energetického auditu 2 A4 5 Osvědčení o odborné způsobilosti 1 A4 6 Výpočet tepelných ztrát budov, štítek budovy 11 A4 Výchozí podklady: Projektová dokumentace stavební části a TZB Revizní zprávy elektro Podklady spotřeby energie (faktury - el. energie, teplo) Zákony, normy, vyhlášky, předpisy, technická literatura Fotografická dokumentace Informace od správce a údržby aj.

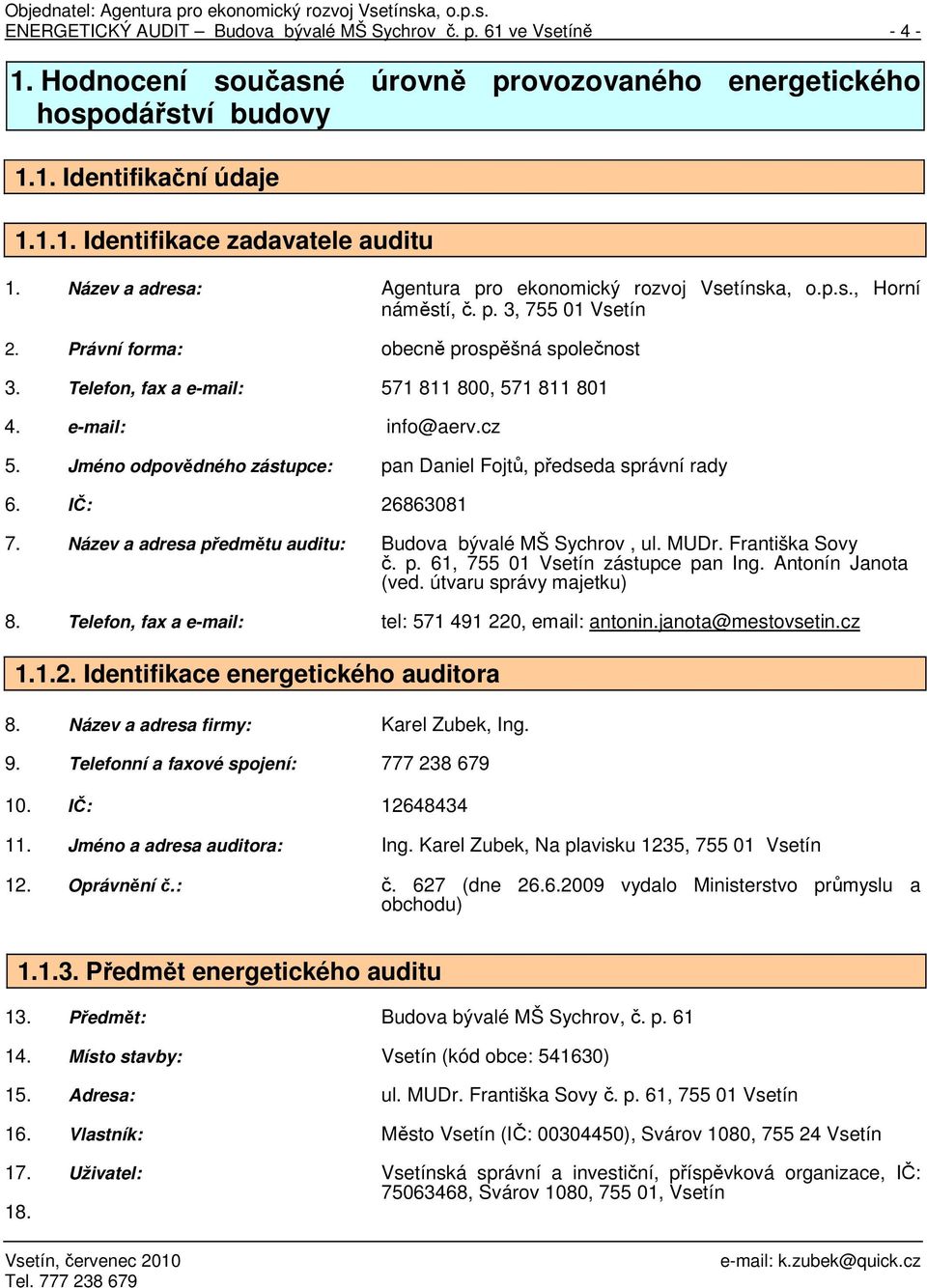

4 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Hodnocení současné úrovně provozovaného energetického hospodářství budovy 1.1. Identifikační údaje Identifikace zadavatele auditu 1. Název a adresa: Agentura pro ekonomický rozvoj Vsetínska, o.p.s., Horní náměstí, č. p. 3, Vsetín 2. Právní forma: obecně prospěšná společnost 3. Telefon, fax a , info@aerv.cz 5. Jméno odpovědného zástupce: pan Daniel Fojtů, předseda správní rady 6. IČ: Název a adresa předmětu auditu: Budova bývalé MŠ Sychrov, ul. MUDr. Františka Sovy č. p. 61, Vsetín zástupce pan Ing. Antonín Janota (ved. útvaru správy majetku) 8. Telefon, fax a tel: , antonin.janota@mestovsetin.cz Identifikace energetického auditora 8. Název a adresa firmy: Karel Zubek, Ing. 9. Telefonní a faxové spojení: IČ: Jméno a adresa auditora: Ing. Karel Zubek, Na plavisku 1235, Vsetín 12. Oprávnění č.: č. 627 (dne vydalo Ministerstvo průmyslu a obchodu) Předmět energetického auditu 13. Předmět: Budova bývalé MŠ Sychrov, č. p Místo stavby: Vsetín (kód obce: ) 15. Adresa: ul. MUDr. Františka Sovy č. p. 61, Vsetín 16. Vlastník: Město Vsetín (IČ: ), Svárov 1080, Vsetín 17. Uživatel: Vsetínská správní a investiční, příspěvková organizace, IČ: , Svárov 1080, , Vsetín 18.

5 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Katastrální území: Vsetín , parcela č. 361, LV č Způsob využití: zastavěná plocha a nádvoří Zadání energetického auditu Zadání energetického auditu vychází z následujících podkladů: - z požadavků zadavatele - z Metodiky energetického auditu, jenž je obsažena ve vyhlášce č. 213/2001 Sb. a její novelizace Ministerstva průmyslu a obchodu Účel energetického auditu Cílem navrhovaného řešení bude nalézt a doporučit takové řešení, které z hlediska provozovatele bude nejefektivnější a nejekonomičtější ve vztahu k dlouhodobým potřebám energií v objektu bývalé MŠ Sychrov č. p. 61 ve Vsetíně v souladu se stávajícími, případně připravovanými zákony a závaznými předpisy v oblasti energetiky a životního prostředí. Účelem zpracování energetického auditu je dále posouzení možností snížení energetických spotřeb budovy, posouzení vytápěcího systému, přípravy a dodávky TV, spotřeby elektrické energie, tepla, provozu technologie dodávky tepla aj., přičemž výchozím stavem je stávající standardizovaný stav využití budovy. Samotné zpracování energetického auditu, jeho výstupy a závěrečné doporučení proto budou předpokladem pro rozhodování zadavatele energetického auditu o případných investicích do energeticky úsporných opatření.

6 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Popis výchozího stavu Budova bývalé MŠ Sychrov č. p. 61, MUDr. Františka Sovy ve Vsetíně (dále jen BMŠ Sychrov ) se nachází severovýchodně od centra města Vsetína, v části Sychrov, východně od budovy zámku Vsetín. Terén na kterém budova stojí, je svažitý jihozápadním směrem. Výstavba objektu proběhla v osmdesátých letech minulého století. Při výstavbě bývalé mateřské školky a jeslí byla použita technologie MS-OB s montovanými železobetonovými základy. Stavba je řešena v jednom podzemním a dvou nadzemních podlažích. Budova BMŠ Sychrov je dnes pronajímána především soukromým subjektům a využita především k obchodním aktivitám. V roce 2010 bylo pronajato cca 60% užitkové plochy objektu. Stávající stav Vytápěný objem objektu: m 3 Vytápěná plocha objektu: m 2 Budova BMŠ MUDr. F. Sovy ve Vsetíně, se nachází v nadmořské výšce cca 387 m. n. m. Souřadnice umístění objektu jsou 49 20' 25", severní šířky, 18 0' 8" východní délky. základní údaje (stávající stav): - počet uživatelů odhadem cca návštěvníků ročně - návštěvníci prodejny, obchodu, Charity, stolárny a dalších pronajímaných prostor. - počet zaměstnanců cca 5 osob (zaměstnanci pronajímaných prostor +uklizečky aj.) - pracovní doba od 7 oo do 17 oo hodin denně mimo víkendy, částečně i víkendy v dopoledních hodinách - provozní režim celoroční provoz včetně prázdnin a částečně svátků - popis činnosti provoz kancelářských, skladových a obchodních prostor, provoz stolárny - rok výstavby r rekonstrukce objektu výměna střešní krytiny, oprava meziokenních vložek - technické zařízeni převážnou část podstatného technického zařízení v objektu je technologie dodávky tepla, zařízení stolárny - zdroj tepla pro ÚT dálkový zdroj tepla z místního CZT (Zásobování teplem Vsetín, a. s.) - zdroj tepla pro TV el. lokální ohřívače TV - zdroje elektrické energie zdrojem elektrické energie (dále jen EE) je nn síť ČEZ, a.s., dodavatelem EE je ČEZ, a. s. - zdroje zemního plynu - - rozvody tepelné energie páteřní rozvody ÚT a TV jsou taženy pod stropem v I. P. P., rozvody ÚT jsou původní teplovodní dvoutrubkové s nuceným oběhem a teplotním spádem 90/70 o C, jako otopná tělesa v budově jsou použity převážně článková litinová tělesa s radiátorovými ventily s termostatickými hlavicemi - rozvody el. energie jsou původní s dílčími úpravami realizovanými během provozu - osvětlení instalována většinou původní i nová zářivková a žárovková svítidla, bez automatické na intenzitu osvětlenosti reagující regulace - vzduchotechnika systém větrání budovy je většinou přirozený, okenními a dveřními rámy, sociální prostory jsou vybaveny odtahovými ventilátory - chlazení pro chlazení a mražení potravin v budově jsou použita běžná chladící a mrazící zařízení

7 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně měření spotřeb fakturační měření (v majetku dodavatele paliv a energie): - elektrická energie - 2 ks fakturačního měřidla + 3 ks podružné elektroměry - spotřeba studené vody - 1 ks fakturačního měřidla - spotřeba tepla - 1 ks fakturačního měřidla + poměrové digitální měřiče tepla na všech radiátorech - spotřeba zemního plynu - - prodej energií přeúčtovává se spotřeba tepla pro ÚT, studená voda a spotřeba el. energie, prodej dalších energií není realizován - dokumentace k dispozici byly následující podklady a dokumentace: Projektová dokumentace (stavební, revizní zprávy elektro atd.) Fotografická dokumentace Údaje o spotřebě el. energie a tepla Zákony, vyhlášky, normy, předpisy Informace (správce a provozovatele aj.) Obr. č. 1: Situační schéma objektu BMŠ Sychrov BMŠ Sychrov

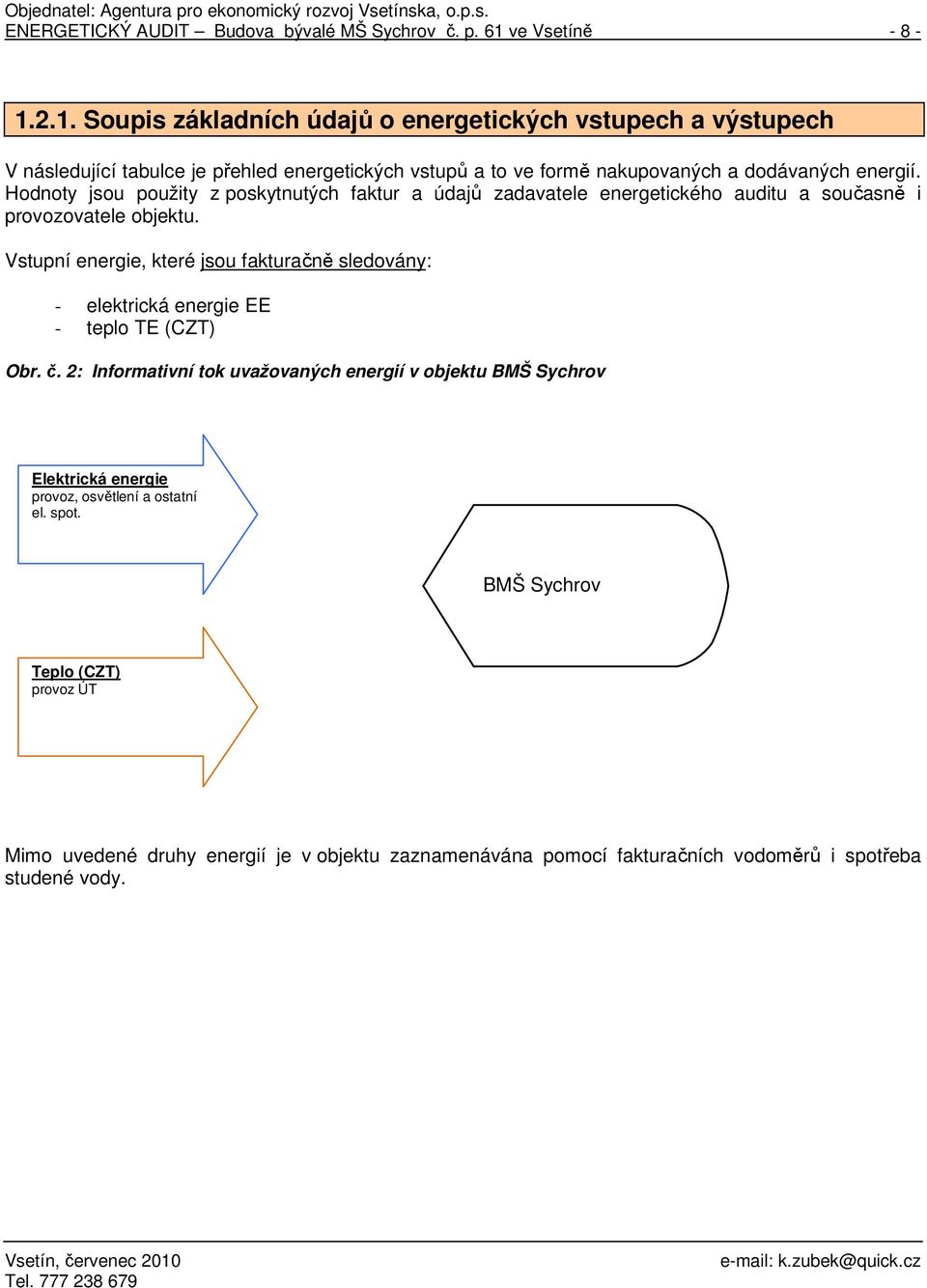

8 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Soupis základních údajů o energetických vstupech a výstupech V následující tabulce je přehled energetických vstupů a to ve formě nakupovaných a dodávaných energií. Hodnoty jsou použity z poskytnutých faktur a údajů zadavatele energetického auditu a současně i provozovatele objektu. Vstupní energie, které jsou fakturačně sledovány: - elektrická energie EE - teplo TE (CZT) Obr. č. 2: Informativní tok uvažovaných energií v objektu BMŠ Sychrov Elektrická energie provoz, osvětlení a ostatní el. spot. BMŠ Sychrov Teplo (CZT) provoz ÚT Mimo uvedené druhy energií je v objektu zaznamenávána pomocí fakturačních vodoměrů i spotřeba studené vody.

9 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně V následující tabulce je přehled základních údajů o energetických vstupech a výstupech. Tabulka obsahuje údaje v technických jednotkách a ročních peněžních nákladech. Hodnoty jsou použity z poskytnutých faktur zadavatele energetického auditu a zaznamenaných údajů od provozovatele. Součástí celkových nákladů není DPH. Tabulka č. 1: Energetické vstupy a výstupy r Pro rok: 2006 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Roční náklady v Kč *El. energie MWh 10 3, Teplo GJ *Zemní plyn m Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) - - Celkem spotřeba paliv a energie *v době zpracování EA nebyly k dispozici kompletní údaje Tabulka č. 2: Energetické vstupy a výstupy r Pro rok: 2007 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Roční náklady v Kč El. energie MWh 8 3, Teplo GJ Zemní plyn m Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) - - Celkem spotřeba paliv a energie

10 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Tabulka č. 3: Energetické vstupy a výstupy r Pro rok: 2008 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet et na GJ El. energie MWh 8 3,6 29 Teplo GJ *Zemní plyn m Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie 352 Změna stavu zásob (inventarizace) Celkem spotřeba paliv a energie Roční náklady v Kč Graf č. 1: Celková spotřeba energií v r Celková spotřeba energií r v GJ Celková spotřeba energií v r v Kč Nákup el. energie 8% Nákup el. energie 14% Nákup tepla 92% Nákup tepla 86% Z výše uvedených údajů v tabulce je patrné, že spotřeba tepla cca 92% je na rozdíl od spotřeby el. energie cca 8% podstatně vyšší. Podíl tepla na celkové finanční částce za teplo je cca 86% a el. energii cca 14%.

11 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Z důvodu odlišných stávajících provozních podmínek při užívání objektu BMŠ Sychrov (nejsou využity 100% provozované prostory) byla vypočtena a sestavena tabulka s energetickými vstupy a výstupy pro standardizovaný doporučený stav užívání objektu tj. stav v souladu s podmínkami vnitřního a vnějšího prostředí a provozu stanovenými v technických normách a jiných předpisech (např. dle vyhl. č. 148/2007 Sb., ČSN aj.). Tabulka č. 4: Energetické vstupy a výstupy r (výchozí stav) Pro rok: 2010 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Roční náklady v Kč El. energie MWh 8 3, Teplo GJ *Zemní plyn m Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) - - Celkem spotřeba paliv a energie * zemní plyn je využíván pouze v prostoru kuchyně a zubní laboratoře, vše je v nájmu Dodavatel elektrické energie V budově BMŠ Sychrov se nachází 2ks samostatných fakturačních elektroměrů pro měření spotřeby EE, z čehož je jeden, který je určen pro odběr majitele budovy (společné prostory+část pronajímaných prostor). Pro podružné měření spotřeby el. energie u pronajímaných prostor jsou zde pronajímatelem objektu instalovány další podružné elektroměry. Dodavatelem el. energie do objektu je ČEZ Prodej, s. r. o. Odběratel Vsetínská správní a investiční, příspěvková organizace, IČ: , Svárov 1080, Vsetín. Odběrné místo č , Sychrov č. p. 61, Vsetín, elektroměr jednosazbový č , sazba CO2d, produkt Standard, jistič 3 x 125 A. Pronajímané a společné prostory.

12 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Tabulka č. 5: Spotřeby EE r Rok Celkem EE (MWh/rok) , , ,0 Cena celkem (Kč/rok) bez DPH a bez pevných poplatků Cena (Kč/kWh) bez DPH ,8 3, ,8 3, ,0 3,9 Graf č. 2: Celková fakturovaná spotřeba EE v r objekt BMŠ Sychrov Spotřeba elektrické energie v MWh - BMŠ Sychrov spotřeba v MWh rok 2008 Spotřeba el. energie je za poslední tři i roky vyrovnaná. Nedochází zde k podstatným odchylkám při spotřebě el. energie v budově. Dodavatel tepla Dodavatelem dálkového tepla je firma Zásobování teplem Vsetín, a. s. (dále jen CZT). Teplo je dodáváno z nedaleké výměníkové stanice tepla. Tabulka č. 6: Spotřeby tepla r (ÚT) Rok Celkem teplo pro ÚT (GJ/rok) Cena celkem bez DPH (Kč/rok) Cena (Kč/GJ) , ,2 491, , ,3 476, , ,6 582,0

13 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Graf č. 3: Celková fakturovaná spotřeba TE v r objekt BMŠ Sychrov Spotřeba tepla v GJ - BMŠ Sychrov spotřeba v GJ rok Teplo z CZT pro budovu BMŠ Sychrov, je využíváno výhradně k vytápění budovy. Jedno kalorimetrické měřidlo je umístěno v I. P. P. budovy a zaznamenává 1 x celkovou spotřebu tepla pro celý objekt pro ÚT. Fakturace tepla je provedena mezi jednotlivými nájemci prostor BMŠ Sychrov, dle naměřených údajů o spotřebě TE, počtu metrů čtverečních čních využívané plochy a na základě jejich činnosti. Tabulka č.7: Spotřeba tepla na vytápění v přepočtu na denostupně BMŠ Sychrov (dle skutečných spotřeb) Vstupy paliv a energií Skutečná spotřeba na ÚT Počet denostupňů Rozdíl proti DDP 50 Přepočtená spotřeba Počet topných dnů Průměrná venkovní teplota (tes) GJ D % GJ st.c 446, ,6 477, ,37 305, ,2 354, ,26 323, ,3 412, ,6 Pozn.: DDP50 50-ti letý dlouhodobý průměr (3 408 D 0 ) t is=19 0 C (průměrná výpočtová vnitřní teplota v celém objektu) Průměrná spotřeba tepla pro vytápění za období let 2006 až 2008 s přepočtem na denostupně činí 414 GJ/rok. Dodavatel zemního plynu V budově BMŠ Sychrov není ZP využíván.

14 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Budova BMŠ Sychrov stavební část Základní popis Objekt BMŠ Sychrov se nachází severovýchodně od centra města Vsetín, nedaleko panelového sídliště Sychrov. Foto č. 1: Budova BMŠ Sychrov (severovýchodní pohled) Další fotografie v příloze č. 1. Bývalá BMŠ Sychrov je třípodlažní budova, která slouží v současné době pro účely poskytování služeb a provozování kancelářských skladových a obchodních prostor. Budova byla zkolaudována v osmdesátých letech minulého století a od té doby zde nebyla provedena významná stavební rekonstrukce. Objekt BMŠ Sychrov je proveden jako montovaný MS-OB systém s železobetonovými pilíři. Horní stavba je typový objekt vypracovaný Stavoprojektem Ostrava monoblok J-M 55 v zrcadlovém provedení s menšími dispozičními změnami. Venkovní obvodové zdi jsou nezateplené z keramických panelů, v I. P. P. částečně z plynosilikátových tvárnic. Ochlazovaná zeď v suterénu (plná cihla) oddělující vytápěný a nevytápěný prostor je bez tepelné izolace. Střešní plochá jednoplášťová zateplená konstrukce na stropní desce, je s nedostatečnou tepelnou izolací polystyrénem a sypaným Agloporitem. Podlahové betonové konstrukce na zemi u vytápěných prostor, jsou částečně se zateplením polystyrénem o tl. 30 mm, s podlahovou krytinou z PVC nebo koberce. Část podlahové betonové konstrukce na zemi v I. P. P. je bez zateplení, s podlahovou krytinou z keramické dlažby. Podlahová konstrukce nad venkovním prostorem je s nedostatečným zateplením. Otvorové výplně v budově jsou většinou původní dřevěná a kovová zdvojená nebo jednoduchá okna. V obvodovém plášti, jsou vsazeny mezi okny meziokenní nedostatečně zateplené vložky (MIV), které byly nedávno vyspraveny (polykarbonát + minerální vata). Dveře do objektu jsou provedeny jako jednoduché prosklené v kovovém rámu. Charakteristika využití budovy Stavba BMŠ Sychrov je z větší části podsklepená se dvěma nadzemními podlažími a je dnes využita především k obchodním aktivitám. Opticky oddělený vstupní prostor ze severovýchodu bývalé MŚ je

15 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně nevytápěný. V I. P. P. byla zazděna čelní pravá část (jihozápad) volného prostoru, kde vznikla další vytápěný prostor. Vytápěna je převážná část budovy. V jednotlivých částech objektu jsou umístěny tyto prostory: I. P. P. obchod, předávací stanice tepla, kancelář, sklady, chodby, sociální zařízení aj. I. N. P. - stolárna, kanceláře, obchod, sklady, chodby, sociální zařízení aj. II. N. P. - Charita, kanceláře, sklady, chodby, sociální zařízení aj. Obr. č. 3: Situační schéma včetně rozdělení budovy BMŠ Sychrov S J ulice Fr. MUDr. Sovy Hlavní vstup MŠ Sychrov

16 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Obr. č. 4: Zóny v budově I. P. P. S J Hlavní vstup zóna 2 Obr. č. 5: Zóny v budově I. N. P. S J Hlavní vstup zóna 2 zóna 2 zóna 1

17 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Obr. č. 6: Zóny v budově II. N. P. S J Hlavní vstup zóna 2 zóna 2 zóna 1 Stavební konstrukce stávající stav - Neprůsvitný obvodový plášť Venkovní obvodové nezateplené zdi objektu, jsou provedeny z keramických panelů a z části z plynosilikátových tvárnic (I. P. P.). Stávající stav venkovního obvodového pláště odpovídá stáří budovy. Na fasádě se objevuje menší i větší její narušení související s celkovým zanedbaným stavem objektu. - Střešní a stropní konstrukce Střešní plochá jednoplášťová zateplená konstrukce na stropní desce je s nedostatečnou tepelnou izolací polystyrénem o tl. 100mm a sypaným Agloporitem. Stropní konstrukce ze stropních panelů nad venkovním prostorem je bez dostatečného zateplení. - Podlaha Betonová podlaha na terénu je zhotovena na zhutněné vrstvě štěrkopísku s hydroizolací proti zemní vlhkosti. Část podlahové betonové konstrukce na zemi je bez dodatečného zateplení (sklady, chodby) a část je s tepelnou izolací (polystyrén) o tl. cca 30 mm. Povrch je většinou dlažba nebo PVC. - Otvorové výplně Otvorové výplně jsou původní. Jsou zde použita převážně zdvojená dřevěná nebo jednoduchá kovová okna. Vstupní dveře do budovy včetně prosklení u dveří, jsou provedeny v kovovém (hliník) rámu s jednoduchým prosklením. Na většině oken je provedeno těsnění okenních spár pomocí plechového těsnění, které je však již většinou strhlé nebo poškozené. Tato okna jsou proto z větší části v nevyhovujícím stavu (nedoléhají rámy jednotlivých oken, v některých případech nejdou okna otevřít a naopak zavřít, těsnění je strhlé, poškození nátěru a kování oken atd.). Míra opotřebení těchto otvorových výplní byla odhadnuta na cca 50%. Mezi části prosklených ploch jsou umístěny nedostatečně zateplené meziokenní vložky (MIV) s polykarbonátem. Většina prosklených ploch je v objektu stíněna horizontálními kovovými žaluziemi a bílými záclonami.

18 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Místní a normalizované klimatické podmínky Tabulka č.8: Klíčové hodnoty pro normalizované podmínky jednotka Lokalita Vsetín Definovaná teplota pro zahájení vytápění 3,8 C Výpočtová venkovní teplota -17 C Průměrná vnitřní teplota t is 20 C Počet dnů otopného období 240 den Počet denostupňů D = d (t is -t es ) D Následující tabulka specifikuje základní údaje a jednotlivé stavební konstrukce budovy (více příloze č. 2). Skladby jednotlivých konstrukcí byly použity z projektové dokumentace a ověřeny zpracovatelem auditu místním šetřením.

19 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Tabulka č. 9: Základní údaje budovy včetně specifikace podstatných stav. konstrukcí budovy Objekt BMŠ Sychrov Rok výstavby Rekonstrukce - Půdorysné rozměry (m) nepravidelný tvar Zastavěná plocha (m 2 ) 626 Počet N. P. 2 Počet P. P. 1 Výška budovy (m) 7,3 Světlá výška (m) 2,9 Konstrukční výška (m) 3,3 Vytápěná užitková plocha (m 2 ) 1 129,8 Obestavený prostor vytápěný (m 3 ) 4 101,8 Plocha plné části fasády celkem (m 2 ) 504,8 Plocha otvorových výplní (m 2 ) 390,7 Plocha střechy, stropu (m 2 ) 515,8 Plocha podlahy na terénu (m 2 ) 516,0 Celková plocha ochlaz. konstrukcí (m 2 ) 1 927,3 Geometrická charakteristika A/V 0,47 Označení zóny Zóna 1 Zóna 2 Charakteristika Kanceláře, obchody, soc. prostory Chodby, sklady aj. Průměrná vnitřní teplota ( o C) Vytápěná plocha ( m 2 ) Obestavený prostor vytápěný ( m 3 ) Konstrukce svislého obvodového pláště Střešní a stropní konstrukce stávající stav Vnitřní konstrukce stávající stav Otvorové výplně stávající stav Svislý nezateplený obvodový plášť je z keramických panelů nebo plynosilikátových tvárnic U 0,837 2,093 W/m 2 K. Tepelně technické vlastnosti původních obvodových venkovních plných konstrukcí jsou z hlediska platné ČSN nevyhovující Nedostatečně zateplená (polystyrén o tl. 100 mm) původní jednoplášťová a plochá střešní konstrukce U 0,588 W/m 2 K. Nedostatečně zateplená stropní venkovní konstrukce nad venkovním prostorem U 0,798 W/m 2 K Tepelně technické vlastnosti uvedené střešních a stropních konstrukcí je z hlediska platné ČSN nevyhovující Podlahové nezateplené konstrukce na zemi U 2,311 W/m 2 K. Podlahové zateplené (polystyrén o tl. 30 mm) konstrukce na zemi U 1,089 W/m 2 K. Tepelně technické vlastnosti uvedených konstrukcí jsou z hlediska platné ČSN nevyhovující. Původní zdvojená okna v dřevěném rámu U 2,4 W/m 2 K se souč. spárové průvzdušnosti i LV 1,4 m 2 /spa -0,67. Původní jednoduchá okna a dveře v kovovém rámu U 5,6 W/m 2 K se souč. spárové průvzdušnosti i LV 1,4 3,6m 2 /spa -0,67. Meziokenní vložky U 0,9 W/m 2 K. Tepelně technické vlastnosti uvedených původních konstrukcí jsou z hlediska platné ČSN nevyhovující

20 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Technologie dodávky tepelné energie na vytápění a ohřev TV Vytápění do budovy BMŠ Sychrov je provedeno pomocí dálkového zdroje tepla (CZT). Teplo je vedeno z VST teplovodem s teplotním spádem 90/70 o C v topném kanále. Popis výměníkové stanice tepla (VST) Tlakově nezávislá výměníkové stanice tepla je umístěna v obchodním komplexu pod budovou a slouží mimo jiné k vytápění BMŠ Sychrov přes topnou sezónu. Otopná soustava v budově je teplovodní s tepelným spádem 90/70 o C. Výměníkové stanice tepla je spravována dodavatelem teple (Zásobování teplem Vsetín, a. s.). Foto č. 2: Páteřní rozvody tepla v MŚ Sychrov Tabulka č. 10: Parametry výměníkové stanice tepla Typ objektová tlakově nezávislá horkovodní výměníková stanice tepla - OPS Technologie - Palivo dodávka tepla z dálkového zdroje Celkový instalovaný výkon - Teplonosné medium horká voda 140/70 O C Dodávka tepla v r do objektu 323 GJ Odhadovaná průměrná účinnost VST 99 %

21 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Vnitřní rozvody tepla a další zařízení v budově Vstup topné horké vody (DN 65) z dálkového zdroje tepla do budovy jde z topného kanálu do BMŚ Sychrov. Zde jde hlavní přívodní větev do rozdělovače a odtud jdou celkem čtyři hlavní topné větvě (bez popisu). Následně jsou rozvedeny tyto větve do stupaček a vedlejších rozvodů pod stropem v I. P. P. Hlavní topné větve jsou opatřeny tepelnou izolací z minerální vlny a Al fólie o tl. cca mm. Všechny armatury jsou bez tepelné izolace. Účinnost Samostatné měření účinnosti výroby tepla není prováděno. MaR (Měření a regulace) VST je vybavena samostatnou automatickou programovatelnou teplotní dálkovou regulací, včetně větve, která jde do objektu. Možnost regulace teploty dalších jednotlivých vytápěných místností v budově je pouze ručně, pomocí radiátorových ventilů s termostatickými hlavicemi. Měření dodaného tepla do objektu je provedeno pomocí jednoho kalorimetrického měřidla umístěného na patě budovy (pro ÚT). Další měření spotřeby tepla pro ÚT je provedeno přímo, ve vytápěných prostorech radiátorovými poměrovými digitálními měřiči. Teplá voda Dodávka TV je prováděna lokálně pomocí el. bojlerů a průtokových ohřívačů umístěných v místě spotřeby po celé budově. Účinnost Samostatné měření účinnosti ohřevu TV zde není a nebylo v minulosti provedeno. MaR (Měření a regulace) Ohřev TV je v budově celoroční. Na jednotlivých ohřívačích TV je provedena nejčastěji regulace ohřevu pomocí termostatu. Jiné zdroje tepla Jiné podstatné zdroje tepla pro vytápění nebo přípravu TV se v objektu BMŠ Sychrov nenachází. Zhodnocení stavu tepelných zdrojů, provozní evidence, předpokládaná životnost VST, která je ve správě dodavatele tepla není v EA z těchto důvodů podrobněji popisována a hodnocena.

22 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Rozvody tepla Do budovy BMŠ Sychrov jde teplo pro ÚT, teplovodem (DN 65) z výměníkové stanice tepla pomocí topného kanálu v zemi. rozvody ÚT Vstup topné horké vody (DN 65) z dálkového zdroje tepla do budovy jde z topného kanálu do BMŚ Sychrov. Zde jde hlavní přívodní větev do rozdělovače a odtud jdou celkem čtyři hlavní topné větvě. Následně jsou rozvedeny tyto větve do stupaček a vedlejších rozvodů pod stropem v I. P. P. Hlavní topné větve jsou opatřeny tepelnou izolací z minerální vlny a Al fólie o tl. cca mm. Všechny armatury jsou bez tepelné izolace. V samotném objektu jsou k jednotlivým radiátorům vedeny hlavní i vedlejší rozvody pod stropem, na zdi a pod omítkou. Hlavní i vedlejší rozvod ÚT je proveden z ocelových bezešvých trubek. Hlavní rozvody jsou provedeny s tepelnou izolací (skelná vata+al fólie) o tl. cca 25 mm. Vedlejší rozvody jsou bez tepelné izolace. Otopná tělesa jsou většinou litinová článková, která jsou osazena funkčními radiátorovými ventily s termostatickými hlavicemi, vše dimenzováno na tepelný spád 90/70 0 C. Otopná soustava je hydraulicky vyvážená, nedochází zde k nedotápění topných těles na konci soustavy a k větším rozdílu teplot u jednotlivých topných větvích. rozvody TV Cirkulační rozvod TV v budově není využit. Rozvody TV od lokálních el. ohřívačů TV jsou vedeny na krátkou vzdálenost. U jednotlivých spotřebičů TV, tzn. umyvadla a sprchy, jsou použity kohoutové výtokové armatury tak i nové pákové vodovodní baterie. Provedení, tloušťka a kvalita izolace tepelných rozvodů ÚT a TV nevyhovuje novým předpisům (vyhláška č.151/2001 Sb.), kde jsou stanoveny minimální tloušťky tepelných izolací vnitřních rozvodů (platí pro nová nebo rekonstruovaná zařízení).

23 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Rozvody, spotřebiče a zdroj zemního plynu Zemní plyn j v budově není využíván Rozvody elektro zdroj el. energie Podklady o rozvodech elektro jsou součástí Zpráv o periodických revizích elektrického zařízení. Výchozí revizní zpráva nebyla v době zpracování EA k dispozici. Budova BMŠ Sychrov je napojena na rozvodnou síť el. energie pomocí zemní venkovní kabelové přípojky z přípojkové skříně RIS 6 (severovýchodní strana budovy). Odtud je napájen hlavní rozvaděč RH napájecí proudovou soustavou 400/230V, 50Hz, TN-C-S. Z hlavních rozvaděčů jsou pak napojeny další podružné světelné a motorové rozvaděče v budově. Při prohlídce bylo namátkově na přístupných místech zkontrolováno, že se vodiče nadměrně neohřívají. Elektroinstalace je provedena zejména vodiči AYKYL, AYKY a CYKY. V objektu se nachází 2 fakturační elektroměry, z toho 1 je v majetku provozovatele budovy. Rozvodná soustava: 3+PEN 400/230V 50 Hz/ TN-C-S Ochrana dle ČSN : - neživých částí: nulováním dle CSN (samočinné odpojení od zdroje dle , pospojování jako přídavná ochrana) - polohou Energetický audit vychází z fakturačních údajů, které byly v době zpracování EA k dispozici. Odběrná místa objektu mají stávající sazby: sazba CO2d, produkt Standard, jistič 3 x 125 A (jednotarifová sazba) Dodavatelem elektrické energie je ČEZ, a.s.

24 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Podstatné spotřebiče el. energie V budově se nacházejí el. spotřebiče o celkovém el. příkonu cca 32 kw, tj. zejména vybavení stolárny, el. ohřívače TV, osvětlení a ostatní elektrospotřebiče (drobné i větší el. spotřebiče např. rychlovarné konvice, výtah, televize, vysavače, ledničky, radiopřehrávače atd.). Největší celkovou roční spotřebu EE v budově lze předpokládat ve stolárně (nebyly k dispozici údaje od jednotlivých nájemců) ů) Osvětlení Při zpracování energetického auditu se využily podklady ze zpráv o periodických revizích elektrického zařízení v budově a místního šetření. Zdroje světla V budově jsou instalovány převážně původní zářivková svítidla bez elektronického zapalování (startér + tlumivka) a žárovková svítidla s klasickou obyčejnou wolframovou žárovkou. Do některých svítidel byly nově instalovány úsporné výbojky nebo úspornější zářivky. V některých pronajímaných prostorech jsou instalovány modernější a úspornější zářivková svítidla (např. prostor Charity). Tabulka č. 11: El. příkon vnitřního ního osvětlení v budově BMŠ Sychrov (dle revizní zprávy) Celek Typ El. příkon Počet ( ks) ( W) Žárovky Zářivky Výbojky Celkem Odhadovaná spotřeba el. energie (kwh/rok) *Osvětlovaná plocha (m 2 ) Odhadovaná spotřeba el. energie (kwh/ m 2 rok) *celá budova Graf č. 4: El. příkon osvětlení v budově BMŠ Sychrov El.příkon osvětlení v budově zářivky 17,8% výbojky 0,0% žárovky 82,2% Procentuální podíl jednotlivých typů osvětlení na celkovém el. příkonu je znázorněn v grafu. Nejvyšší podíl na celkovém osvětlení v budově, mají svítidla žárovková, která jsou zastoupena cca 82 %. Zářivková svítidla jsou zastoupena cca 18 % (sociální prostory, sklady, suterén aj.).

25 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Instalace Stáří instalace je u původního osvětlení až 30 let. V některých prostorech byly instalována nová svítidla v nedávné době (např. prostor Charity). Automatické řízení intenzity osvětlení a doby provozu osvětlovací soustavy V prostorách budovy není žádná automatická regulace na zapínání a vypínání osvětlení, tj. ovládání je ručně (pomocí vypínačů). Čištění svítidel a okenních otvorů Původní svítidla jsou jen s menším znečištěním z vnitřní strany. Okna i dveře v osvětlovaných prostorech jsou většinou s menším znečištěním. Měření a prohlídka svítidel Podrobné měření osvětlení zde v minulosti nebylo provedeno. Při prohlídce objektu jsme provedli kontrolní orientační měření osvětlenosti digitálním luxmetrem (MS 4 IN 1). Měření bylo provedeno v ranních hodinách bez příspěvku denního osvětlení. Tabulka č. 12: Hodnocení osvětlovací soustavy a její údržby v objektu Prostor Prostor Chodba I. N. P. Kancelář I. N. P. Osvětlenost dle ČSN (lx) Osvětlovaná plocha (m 2 ) Orientace místnosti jihozápad jihozápad Převažující druh svět.zdrojů zářivky žárovky Elektronický předřadník ne ne Barevný tón světla modrožlutý žlutý Počet zdrojů osvětlení (ks) 3 9 Instalovaný el. příkon (W) Instalovaný el. příkon (W/m 2 ) 4 10 Odhadovaná spotřeba el. (kwh/rok) Odhadovaná spotřeba el. (kwh/ m 2 rok) 24 9,6 Stav svítidel mírně znečištěný mírně znečištěný Povrch(strop, podlaha, zdi, okna) strop a zdi bílé, světlé PVC strop a zdi bílé, stmavé PVC Stav povrchu znečištěný znečištěný s příspěvkem Změřená venk.osv. (lx) osvětlenost jen venkovní (lx) - - osvětlení (lx) Stav z hlediska energ. hospodárnosti vyhovuje vyhovuje Stav z hlediska osvětlenosti vyhovuje nevyhovuje Ukazatel Výměna světelných zdrojů 1 4 Rovnoměrnost osvětlení 3 2 Čištění svítidel 3 3 Čištění průsvitných konstrukcí 3 2 Celkem Stupnice hodnocení: 0 nehodnocen, 1 vyhovuje, 2 většinou vyhovuje, 3 většinou nevyhovuje, 4 - nevyhovuje

26 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Ve všech měřených prostorech je převážně původní osvětlení. Provedené světelné soustavy jsou navržené dle starších norem v osmdesátých letech minulého století, proto osvětlenost některých měřených prostor je nedostatečná Vzduchotechnika (větrání a klimatizace) Sociální prostory jsou vybaveny odtahovými ventilátory (na střechu nebo fasádu budovy) s časovým spínáním. V ostatních prostorech je výměna vzduchu prováděna převážně přirozeným způsobem. Čerstvý vzduch je pak přirozeně přisáván z venkovního prostoru přes okna Významné energetické výrobní technologie Nejvýznamnější využívaná energetická výrobní technologie v objektu je technologie dodávky tepla, el. ohřívače TV, osvětlení a zařízení stolárny. Ostatní technologie s vyšším elektrickým nebo tepelným výkonem v budově jsou využívány pouze nárazově a jejich využití odpadního tepla je vzhledem k této skutečnosti nereálné. Mezi podstatné vnitřní energetické zisky patří tepelné zisky dodávané ve formě tepla z přítomných osob, vnitřního osvětlení, rozvodů TV, ztráty z rozvodů výměníkové stanice tepla, větších či menších el. spotřebičů aj. Mezi vnější energetické zisky patří tepelné zisky dodávané ve formě tepla obsaženého ve sluneční energii, tj. zisk od oslunění. Průměrný zisk pro budovy v ČR je cca 650 kwh/m 2 až 900 kwh/m 2.

27 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Zhodnocení výchozího stavu Bilance výroby tepelné energie z vlastních zdrojů Účinnost výroby tepla V budově BMŠ Sychrov není provozován v současné době žádny významný vlastní zdroj tepla nebo el. energie Energetické bilance Výchozí roční energetická bilance areálu BMŠ Sychrov v cenách roku 2008 a 2010, je zpracována v následující tabulce. Tabulka č. 13: Energetická bilance stávající stav r r. 2010* řádek Ukazatel GJ/rok Kč/rok Kč/rok 1 Vstupy paliva a energie 352, , ,5 2 Změna zásob paliv 0,0 0,0 0,0 3 Spotřeba paliva a energie 352, , ,5 4 Prodej energie cizím 0,0 0,0 0,0 5 Konečná spotřeba paliv a energie v objektu (ř.3-ř.4) 352, , ,5 6 Ztráty v rozvodech a na zdroji ( z ř.5 ) 3, , ,8 7 Spotřeba energie na vytápění a ohřev TV ( z ř.5 ) 320, , ,4 8 Spotřeba energie na technologii a ostatní procesy(z ř.5) 28, , ,3 * v cenách r Tabulka č. 14: Podrobná energetická bilance stávající stav řádek Ukazatel r r. 2010* GJ/rok Kč/rok Kč/rok Vstupy paliva a energie 352, , ,5 1 Elektrická energie 28, , ,3 Teplo 323, , ,2 2 Změna zásob paliv 0,0 0,0 0,0 Spotřeba paliva a energie 352, , ,5 3 Elektrická energie 28, , ,3 Teplo 323, , ,2 4 Prodej energie cizím 0,0 0,0 0,0 Konečná spotřeba energií (ř.3-ř.4) 352, , ,5 5 Elektrická energie 28, , ,3 Teplo 323, , ,2 6 Ztráty ve vlastním zdroji a rozvodech ( z ř.5 ) 3, , ,8 Ztráty tepla na zdroji a rozvodech ÚT (TE) 3, , ,8 Spotřeba energie na vytápění a TV( z ř.5 ) 320, , ,4 7 Spotřeba tepla na ÚT (TE) 320, , ,4 8 Spotřeba energie na technologii a ostatní procesy (z ř.5) 28, , ,3 Spotřeba el. energie na provoz v objektu 28, , ,3 * v cenách r. 2010

28 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Z výše uvedených důvodů (kap ) byla sestavena výchozí energetická bilance pro standardizovaný stav provozování této budovy, tzn. 100% využití prostoru budovy a dodržení doporučených hodnot při vytápění vnitřních prostor objektu. Tabulka č. 15: Energetická bilance výchozí standardizovaný stav ceny r řádek Ukazatel GJ/rok Kč/rok 1 Vstupy paliva a energie 563, ,0 2 Změna zásob paliv 0,0 0,0 3 Spotřeba paliva a energie 563, ,0 4 Prodej energie cizím 0,0 0,0 5 Konečná spotřeba paliv a energie v objektu (ř.3-ř.4) 563, ,0 6 Ztráty v rozvodech a na zdroji ( z ř.5 ) 5, ,7 7 Spotřeba energie na vytápění a ohřev TV ( z ř.5 ) 529, ,0 8 Spotřeba energie na technologii a ostatní procesy(z ř.5) 28, ,3 Tabulka č. 16: Podrobná energetická bilance výchozí standardizovaný stav řádek Ukazatel ceny r GJ/rok Kč/rok Vstupy paliva a energie 563, ,0 1 Elektrická energie 28, ,3 Teplo 534, ,7 2 Změna zásob paliv 0,0 0,0 Spotřeba paliva a energie 563, ,0 3 Elektrická energie 28, ,3 Teplo 534, ,7 4 Prodej energie cizím 0,0 0,0 Konečná spotřeba energií (ř.3-ř.4) 563, ,0 5 Elektrická energie 28, ,3 Teplo 534, ,7 6 Ztráty ve vlastním zdroji a rozvodech ( z ř.5 ) 5, ,7 Ztráty tepla na zdroji a rozvodech ÚT (TE) 5, ,7 Spotřeba energie na vytápění a TV( z ř.5 ) 529, ,0 7 Spotřeba tepla na ÚT (TE) 529, ,0 8 Spotřeba energie na technologii a ostatní procesy (z ř.5) 28, ,3 Spotřeba el. energie na provoz v objektu 28, ,3 Tabulka č. 17: Podstatné energetické zdroje Venkovní Elektrická energie Kabelový rozvod nn v soustavě TN-C 400/230 V AC 50 Hz, dodavatel ČEZ, a. s. kabelový rozvod Dálkové teplo Horkovod CZT (Zásobování teplem Vsetín, a. s.) Vlastní uvnitř budovy Elektrická energie Instalovaný el. příkon podst. el. spotřebičů 32 kw

29 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Energetické hodnocení objektu Výpočet tepelné ztráty je proveden pro: Nejnižší venkovní výpočtová teplota vzduchu - 17 C Střední teplota venkovního vzduchu v topném období t es 3,8 C Počet dní v topném období 240 Krajinná oblast se zřetelem na intenzitu větru chráněná krajina Výpočet tepelných ztrát prostupem a infiltrací objektu, který byl proveden pro optimální stav vytápění je podrobněji uveden v příloze č. 2 tohoto EA. Tabulka č. 18: Tepelné ztráty v objektu BMŠ Sychrov (zóna 1 zóna 2) Tepelné ztráty stávající stav Tepelné ztráty prostupem Část Plocha Celkem (m 2 ) (W) Vnější konstrukce Obvodový plášť Střecha Neprůsvitný Průsvitný, otvorové výplně 504,8 390,7 515, , , ,0 Vnitřní konstrukce Podlaha 516, ,0 Strop - - *Celkem 1 927, ,0 Tepelné ztráty infiltrací a větráním Z délky spár Z hyg. požadavků Zvoleno Tepelná ztráta celkem (W) *Celková ztráta včetně přirážek Podíl jednotlivých konstrukcí, infiltrace a větrání na tepelných ztrátách budovy je znázorněn na uvedeném grafu (více v příloze č. 2). Graf č. 5: Rozdělení jednotlivých tepelných ztrát Podíl jed.konstrukcí a infiltrace na tep. ztrátách v celém objektu 10% 0% 21% 13% 18% 38% Neprůsvitný Střecha Strop Průsvitný, otvorové výplně Podlaha Tepelné ztráty infiltrací a větráním Nejvyšší ztráty tepla v celém objektu jsou ztráty otvorovými výplněmi (okna + dveře + prosklené plochy + meziokenní vložky) cca 38%, infiltrací a větráním cca 21 % a neprůsvitnými obvodovými konstrukcemi cca 18%. Dále střešní konstrukcí cca 13% a podlahou cca 10 %.

30 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Porovnání prům. součinitele prostupu objektu Při výpočtu spotřeby tepla na vytápění se zpravidla zjišťuje roční spotřeba v GJ za otopné období, a to na základě posouzení stavebních konstrukcí objektu. Metodika tohoto posouzení je dána jednak Vyhláškou 148/2007 Sb. (v platnosti od ), jednak soustavou norem ČSN , ČSN EN ISO 13788, ČSN EN ISO 6946, ČSN EN 832, ČSN EN ISO 12831, ČSN EN ISO a ČSN EN ISO Dle ČSN (2007) bylo u tohoto objektu provedeno porovnání požadovaných a vypočtených průměrných součinitelů prostupu tepla (energetický průkaz příloha č. 2). Podmínka, že objekt je vyhovující z hlediska spotřeb tepelné energie: U em U em,n Tabulka č. 19: Posouzení průměrných souč. prostupu tepla Objekt BMŠ Sychrov Plocha ochlazovaných konstrukcí A (m 2 ) 1 927,3 Vytápěný objem budovy V (m 3 ) 4 101,8 A/V 0,47 Průměrná vnitřní teplota v celé budově ( o C) 19 Výpočtová vnější teplota ( o C) -17 Vytápěná plocha (m 2 ) 1 074,5 Otopné období (počet dnů) 240 Objekt Průměrný součinitel prostupu - vypočtený Průměrný součinitel prostupu - požadovaný Průměrný součinitel prostupu - doporučený U em U em,n U em,n W/(m 2 K) W/(m 2 K) W/(m 2 K) BMŠ Sychrov 1,19 0,62 0,46 nevyhovuje Vyhovuje/nevyhovuje Průměrný součinitel prostupu tepla budovy je dle novelizace ČSN (2007) vyšší než požadovaná hodnota, proto budova s ohledem na energetickou náročnost této normě nevyhovuje. V příloze č. 2 jsou uvedeny tabulky, které ukazují výpočty stavebních konstrukcí a jejich detailní posouzení.

31 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Vstupy energií - jednotlivé ukazatele nakupovaných energií Tepelná energie pro vytápění budovy Teplo na vytápění budovy je dodáváno z výměníkové stanice tepla, umístěné mimo vytápěnou budovu. Do výměníku je teplo přivedeno z horkovodu, dálkového zdroje tepla od firmy CZT (Zásobování teplem Vsetín, a.s.). Na patě budovy (I. P. P.) je umístěn fakturační kalorimetr pro měření spotřeby TE pro ÚT. Měsíčně jsou hrazeny zálohy za teplo a jednou ročně je provedeno celkové vyúčtování dle každoročně uzavřené smlouvy o dodávkách tepla. Dále se rozúčtovává teplo dle předepsaného výpočetního klíče a údajů na poměrových měřičích tepla, které jsou instalovány na každém radiátoru. Výměníková stanice tepla je spravována dodavatelem tepla (Zásobování teplem Vsetín, a.s.). Vlivem změn cen zemního plynu na trhu se cena tepla od CZT zpravidla každoročně mění. V energetickém auditu je uvedena hodnota spotřeby tepla na vytápění v budově PPD Tyršova na základě dostupných údajů o dodávce tepla z VST. Elektrická energie V budově BMŠ Sychrov se nachází 2 samostatné fakturační elektroměry pro měření spotřeby EE, z čehož je jeden, který je určen pro odběr majitele budovy. Pro podružné měření spotřeby el. energie u pronajímaných prostor jsou zde pronajímatelem objektu instalovány další podružné elektroměry. Dodavatelem el. energie do objektu je ČEZ Prodej, s. r. o. V EA bylo provedeno porovnání stávajících sazeb (jen odběry) s dalšími možnými sazbami provozu odběru el. energie v budově BMŠ Sychrov. Odběratel Vsetínská správní a investiční, příspěvková organizace, IČ: , Svárov 1080, Vsetín Odběrné místo č , Sychrov č. p. 61, Vsetín, elektroměr jednosazbový č , sazba CO2d, produkt Standard, jistič 3 x 125 A. Pronajímané a společné prostory. Tabulka č. 20: Posouzení jednotlivých sazeb u odběru EE sazba Spotřeba Stálý plat cena (Kč/kWh) *Celkem (Kč/rok) (kwh) (Kč/rok) CO2d, Standard, 3 x 125 A , , , , ,3 CO1d, Standard, 3 x 125 A , , , , ,1 CO3d, Standard, 3 x 125 A , , , , ,4 * cena včetně stálých plateb**uvedené ceny jsou bez DPH 20% Z uvedené tabulky vyplývá, že sazba CO2d Standard je vzhledem ke spotřebám el. energie (rok 2008) správně zvolená. Rozdíl mezi sazbou CO1d Standard a zvolenou sazbou je minimální. Stávající zvolenou velikost použitého jističe je nutné prověřit dlouhodobějším měřením při provozu budovy.

32 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Zemní plyn V budově BMŠ Sychrov není ZP využíván. Kontrola smluvních závazků s dodavateli energie Při kontrole jednotlivých kvalitativních a kvantitativních ukazatelů nakupovaných energií nebyl zjištěn rozpor vzhledem k uzavřeným smluvním podmínkám s jednotlivými dodavateli. Stanovené ceny odpovídají a jsou v souladu s Cenovými vyhláškami ERÚ a s cenovým výměrem MF ČR a ceníky dodavatelů energií.

33 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Roční spotřeba tepla pro ÚT a TV Potřebné tepelně-technické výpočty tepelných ztrát budovy byly provedeny dle ČSN (2002, 2005, 2007) Tepelná ochrana budov a dle předchozí ČSN (1994). Stanovení roční spotřeby tepla bylo provedeno dle výpočtu ISO 13790, který je určen ke zpracování hodnocení energetické náročnosti budovy podle vyhlášky 148/2007 Sb. Kompletní výpočty jsou v příloze č. 2 tohoto energetického auditu. Spotřeba tepla na vytápění Hodnota spotřeby tepla na vytápění, je uvedená na základě údajů o spotřebě tepla z fakturačního měřidla na patě objektu, budově BMŠ Sychrov a na základě výpočtů dle Vyhl. č. 148/2007 Sb. při plném využití objektu. využívání měřící a regulační techniky Ve výměníkové stanici tepla, která dodává teplo do budovy, je provedena automatická dálková teplotní časová regulace dle potřeb objektu. Regulace v samotném objektu BMŠ Sychrov na hlavních i vedlejších topných větvích je pouze ruční. Teplota v jednotlivých vytápěných místnostech není centrálně regulována. Na radiátorech jsou funkční radiátorové ventily s termostatickými hlavicemi. Útlum v noci a v době mimo provoz je zde prováděn přes VST dle potřeby objektu. Spotřeba tepla na přípravu TV V budově BMŠ Sychrov je zajištěn ohřev TV pomocí lokálních el. průtokových nebo zásobníkových ohřívačů TV, které jsou umístěny v místě spotřeby. Celkovou spotřebu TV v budově je možné pouze odhadnout na základě informací o provozu a charakteru pronajímaných prostor (v době zpracování EA nebyly k dispozici údaje o celkových ani dílčích spotřebách studené vody v objektu). Spotřeba TV v BMŠ Sychrov je omezena především na spotřebu v sociálních prostorech a úklid v budově. Celková odhadovaná bilance spotřeby tepla na ÚT v r je popsána v následující tabulce. Tabulka č. 21: Celková bilance spotřeb tepla ÚT r Stávající stav Spotřeba tepla pro ÚT GJ/rok MWh/rok Vytápění 320,1 88,9 Ztráty na technologii vytápění 3,2 0,9 Celkem spotřeba TE pro ÚT 323,3 89,8

34 ENERGETICKÝ AUDIT Budova bývalé MŠ Sychrov č. p. 61 ve Vsetíně Zhodnocení výchozího stavu energetického hospodářství V souladu s vlastním zadáním energetického auditu jsou za posuzovanou soustavu považovány: 1. jednotlivé stavební části budovy 2. zdroje ÚT a topné systémy budovy 3. vzduchotechnické jednotky 4. zdroje TV, rozvody a spotřebiče TV 5. osvětlení budovy 6. spotřebiče el. energie v budově Při posuzování energetických vstupů a výstupů s následným zhodnocením výchozího stavu formou energetických bilancí se vycházelo z následujícího stavu: - budova BMŠ Sychrov 1. stávající venkovní svislé původní stavební konstrukce budovy nejsou vybaveny dodatečnou zateplovací vrstvou, konstrukce nesplňují podmínky ČSN minimální hodnoty součinitele prostupu tepla 2. stávající skladba jednoplášťových střešní konstrukce má nedostatečnou zateplovací vrstvu, konstrukce nesplňují podmínky ČSN minimální hodnoty součinitele prostupu tepla 3. skladba podlahové konstrukce nad venkovním prostorem nemá dostatečnou tepelnou izolaci, konstrukce nesplňují podmínky ČSN minimální hodnoty součinitele prostupu tepla 4. stávající podlahová nezateplená i zateplená konstrukce v budově BMŠ Sychrov na terénu nemá dodatečnou dostatečnou zateplovací vrstvu, konstrukce nesplňují podmínky ČSN minimální hodnoty součinitele prostupu tepla 5. většina stávajících oken v objektu jsou původní zdvojená dřevěná a kovová s vysokým součinitelem prostupu tepla U p většinou v nevyhovujícím technickém stavu, prosklené plochy a vstupní dveře v objektu jsou rovněž původní s jednoduchým prosklením v kovových rámech, s vysokým součinitelem prostupu tepla U p, meziokenní prosklené vložky jsou nedostatečně zateplené, s vysokým součinitelem prostupu tepla U p 6. průměrný součinitel prostupu tepla budovy BMŠ Sychrov je nevyhovující (CI nehospodárná) - vytápění 1. vytápění budovy je provedeno pomocí dálkového zdroje tepla (CZT) 2. v I. P. P. je provozována předávací stanice tepla do které je teplo (teplá voda) přivedeno topným kanálem, vedeným v zemi 3. VST je ve správě dodavatele tepla CZT 4. VST je vybavena automatickou teplotní ekvitermní programovatelnou regulací jen na přívodu, na všech topných větvích a v samotných vytápěných prostorech budovy je teplota regulována jen ručně pomocí obsluhy 5. teplovodní dvoutrubkové rozvody ÚT, včetně otopných těles jsou původní, s tepelným spádem 90/70 0 C, tepelná izolace je z části jen na hlavních rozvodech u vedlejších je zcela bez tepelné izolace 6. otopná tělesa ve vytápěných prostorech jsou původní článková litinová, vybavena funkčními radiátorovými ventily s TR hlavicemi 7. fakturační měření spotřeby tepla je provedeno na vstupu teplovodu do budovy, na všech radiátorech jsou instalovány poměrové digitální měřiče tepla
