drylin Nerezová ocel Samomaznost Teplotní odolnost do +250 C Korozivzdornost Chemická odolnost Krátká dodací doba pro standardní díly

Transkript

1 drylin Samomaznost Teplotní odolnost do +250 C Korozivzdornost Chemická odolnost Krátká doba pro standardní díly 1129

2 drylin Strojní součásti z nerezové i musí odolat i velmi náročným podmínkám. Vysoké teplotě a tlaku, mořské vodě, kapalným a plynným médiím jako např. čistící prostředky a jiné chemické látky. Pokud mají tyto strojní součásti vykonávat i funkci ložisek, pak je kombinace s triboplasty iglidur ideální. Všechny materiály iglidur jsou samomazné, korozivzdorné a mají velmi vysokou chemickou odolnost. Lineární kluzná vedení z nerezové i mají stejné zástavbové rozměry jako standardní provedení. Vhodný materiál iglidur lze zvolit v závislosti na aplikaci a má vliv na lineární a/nebo rotační pohyby. samomazný teplotně odolný do +250 C korozivzdorný chemicky odolný cenově výhodný Použité nerezové materiály a zajišťují vysokou chemickou odolnost lineárního kluzného vedení a to i proti mořské vodě. Kolejnice a vodící tyče lze též dodat v materiálu Nižší tvrdost povrchu kolejnice není problém (na rozdíl od klasických valivých vedení, kde povrch musí být velmi tvrdý). Větší kontaktní plocha mezi kluznou vložkou a vodící hřídelí snižuje povrchový tlak na bezpečnou úroveň. Průmyslová odvětví a oblasti použití: potravinářský a nápojový průmysl zpracování masa přístavní a jeřábová zařízení konstrukce jachet chemický průmysl galvanické pokovování zdravotnické a rehabilitační technologie obalový průmysl Samomazné kluzné vedení drylin v dopravníku na zpracování pečiva drylin W je vhodný i pro čisté prostory. Proto je použit ve stroji na výrobu bublinkové fólie Více informací na

3 drylin R Lineární kluzné pouzdro Produktová řada drylin - Uzavřený adaptér z nerezové i Objednací klíč B B1 d2 d1 RJUM ES dn s Průměr Standardní Metrický Kluzná vložka Materiál iglidur J Uzavřené Rozměry odpovídají standardním kuličkovým objímkám Technická data * dle testovací metody igus strana 1035 *** konstrukční standardy strana 982 Vezměte na vědomí: Montážní pokyny strana 983 Číslo dílu Hřídel Tolerance F max. F max. Hmotnost Ø vnitřního dyn.* stat.* průměru* P = 5 MPa P = 35 MPa [mm] [mm] [N] [N] [g] RJUM ES 12 +0,030 +0, , RJUM ES 16 +0,030 +0,088 1,440 10, RJUM ES 20 +0,030 +0,091 2,250 15, RJUM ES 25 +0,030 +0,091 3,625 25, RJUM ES 30 +0,040 +0,110 5,100 35, Rozměry [mm] Číslo dílu d1 d2 B B1 s dn h7 h10 H10 H10 h10 RJUM ES ,6 1,30 20,5 RJUM ES ,6 1,30 24,2 RJUM ES ,2 1,60 29,6 RJUM ES ,7 1,85 36,5 RJUM ES ,7 1,85 43,5 Dostupné též s: JUM-11 XUM-01 ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

4 drylin W Modulární vodící systém Produktová řada Jednořadá kulatá nerezová kolejnice V4A K1 C1 C3 da A3 G1 C6 C4 C5 G2 L K2 B Q2! Coz-! Coz- Materiál vozíku a podpěry kolejnice Hřídel K3 A1 a h1 h h2 H Q1 Zatížení a rozměry [mm] Číslo dílu Hmotnost H* da L a h h1 h2 G1 G2 A1 Q1 Q2 ±0,07-0,1 max. 0,3 [kg/m] WS-10-ES-FG 0, ,5 5, ,5 - - WS-16-ES-FG 2, , WS-20-ES-FG 3, Číslo dílu C4 C5 C5 C6 C6 K1 pro ly lz Wby Wbz min. max. min. max. šroub DIN 912 [mm 4 ] [mm 4 ] [mm 3 ] [mm 3 ] WS-10-ES-FG , ,5 M6** WS-16-ES-FG , ,5 M8 3,217 3, WS-20-ES-FG , ,5 M8 7,854 7, * Výška bez vůlí v systému ** Bez zahloubení 8 14 dnů z 1132 Výpočet životnosti, CAD soubory a další on-line nástroje

5 drylin W Modulární vodící systém Produktová řada drylin - Dvouřadá kulatá nerezová kolejnice V4A C1 K1 C3 da A2 A A3 C6 C4 C5 L Materiál vozíku a podpěry kolejnice B K2 b! Cozz Hřídel K3 h H h2 a Zatížení a rozměry [mm] Číslo dílu Hmotnost H da L a b h h2 A A2 [kg/m] ±0,07 h9 max. 0,3 WS ES-FG 1, , Číslo dílu C4 C5 C5 C6 C6 K1 pro min. max. min. max. šroub DIN 912 WS ES-FG ,5 M6 Vozík kulatý nerezový V4A Zatížení a rozměry [mm] Číslo dílu Hmotnost B C1 C3 A3 K2 K3 Max. stat. únosnost hlava šroubu Coy Coz+ Coz- [g] [N] [N] [N] WJUM ES-FG* ,5 M6 M WJUM ES-FG , M8 M WJUM ES-FG** , M8 M * alternativně s kluznou vložkou XUMO pro vysoké teploty, číslo dílu: WXUM ES-FG ** alternativně s kluznou vložkou XUMO pro vysoké teploty, číslo dílu: WXUM ES-FG HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

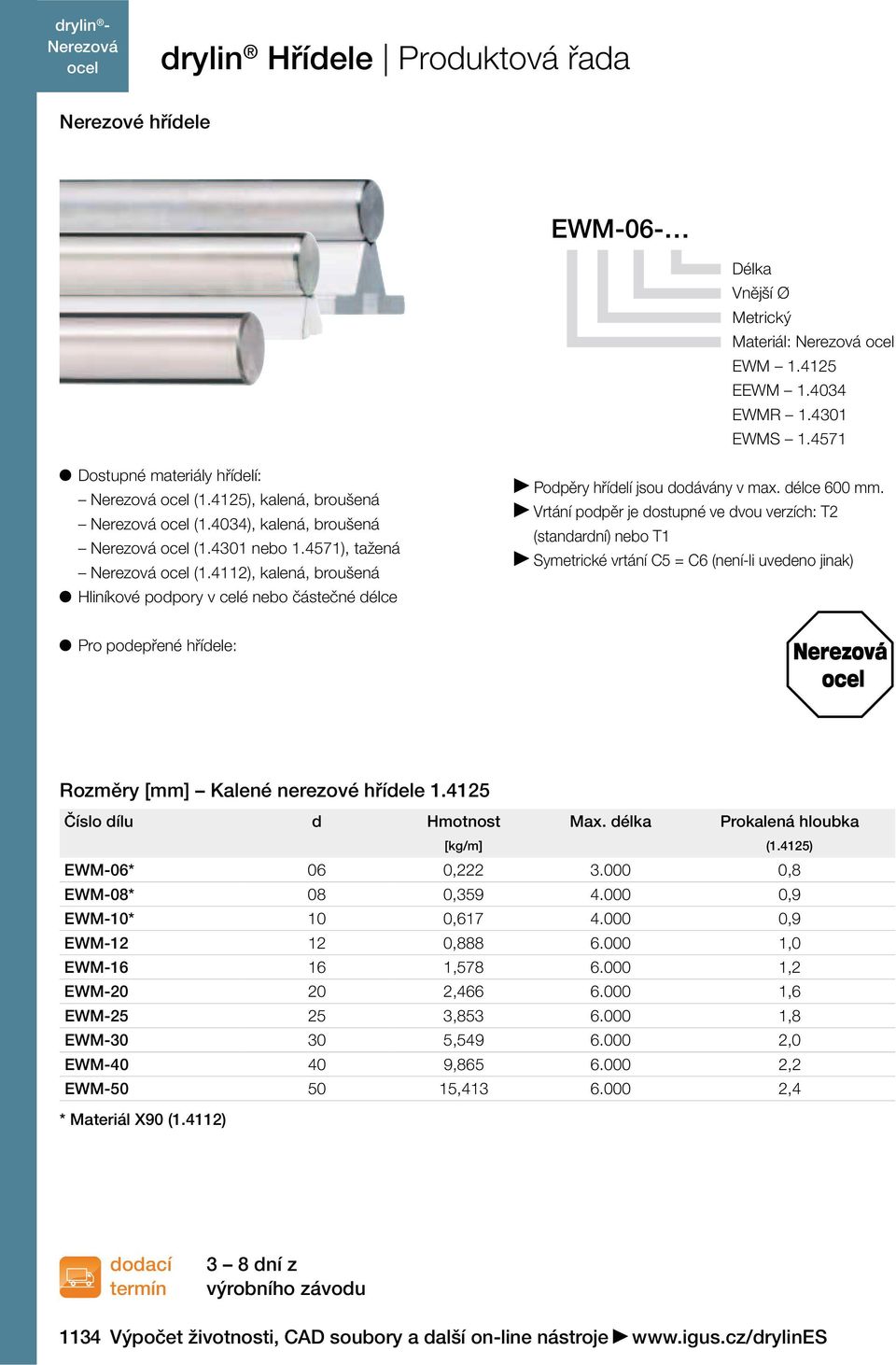

6 drylin Hřídele Produktová řada Nerezové hřídele EWM-06- Délka Vnější Ø Metrický Materiál: EWM EEWM EWMR EWMS Dostupné materiály hřídelí: (1.4125), kalená, broušená (1.4034), kalená, broušená ( nebo ), tažená (1.4112), kalená, broušená Hliníkové podpory v celé nebo částečné délce Podpěry hřídelí jsou dodávány v max. délce 600 mm. Vrtání podpěr je dostupné ve dvou verzích: T2 (standardní) nebo T1 Symetrické vrtání C5 = C6 (není-li uvedeno jinak) Pro podepřené hřídele: Rozměry [mm] Kalené nerezové hřídele Číslo dílu d Hmotnost Max. délka Prokalená hloubka [kg/m] (1.4125) EWM-06* 06 0, ,8 EWM-08* 08 0, ,9 EWM-10* 10 0, ,9 EWM , ,0 EWM , ,2 EWM , ,6 EWM , ,8 EWM , ,0 EWM , ,2 EWM , ,4 * Materiál X90 (1.4112) 3 8 dní z 1134 Výpočet životnosti, CAD soubory a další on-line nástroje

7 drylin Hřídele Produktová řada drylin - Nerezové hřídele Rozměry [mm] Nerezové hřídele Číslo dílu d Hmotnost Max. délka Prokalená hloubka [kg/m] (1.4034) EEWM , ,8 EEWM , ,9 EEWM , ,9 EEWM , ,0 EEWM , ,2 EEWM , ,6 EEWM , ,8 EEWM , ,0 EEWM , ,2 EEWM , ,4 Rozměry [mm] (EWMR) nebo měkká nerezová (EWMS) Číslo dílu d Hmotnost Max. délka [kg/m] EWMR , EWMS , EWMR , EWMR , EWMR , EWMS , EWMR , EWMR , Příklad objednání: EWM znamená: nerezová ová hřídel Ø 16 mm, materiál , délka 500 mm. 3 8 dní z HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

8 drylin Hřídele Produktová řada Podepřené nerezové hřídele EWUM EWUMN 145 D ød1 M H N2 N1 ( ) E B V C5 T1/T2 C6 Rozměry [mm] Podepřené nerezové hřídele Číslo dílu D B H V N1 N2 d1 M (º) E T1* C5/C6 T2 C5/C6 Hmotnost min. max. pro T2 min. max. ±0,02 ±0,15 pro T1 standard standard [kg/m] EWUM ,0 5,0 4,5 5, ,75 EWUM ,5 6,0 5,5 7, ,64 EWUM ,0 6,5 6,6 8, ,97 EWUM ,0 8,5 6,6 10, ,65 EWUM ,0 10,5 9,0 11, ,93 EWUM ,0 10,5 9,0 15, ,88 EWUM ,0 12,5 11,0 19, ,60 * vrtání podpěr je dostupné ve dvou verzích: T2 (standardní) nebo T1 Rozměry [mm] Úzké podepřené nerezové hřídele Číslo dílu d H H1 A A1 A2 d1 d2 T C5/C6 Hmotnost ±0,02 ±0,02 min. max. [kg/m] EWUMN , ,5 5,4 M4 4, ,62 EWUMN ,0 7,0 M5 5, ,54 EWUMN ,5 8,1 M6 6, ,81 EWUMN ,5 10,3 M8 9, ,62 EWUMN ,5 11,0 M10 11, ,5 7,63 EWUMN ,0 15,0 M12 13, ,5 13,47 EWUMN ,5 19,0 M14 15, ,5 20,31 Úzké podepřené ové hřídele jsou dodávány v nesmontovaném stavu. Příklad objednání: EWUMN znamená: úzká podepřená nerezová hřídel Ø 16 mm, materiál , délka 500 mm. 3 8 dní z 1136 Výpočet životnosti, CAD soubory a další on-line nástroje

9 drylin Hřídele Produktová řada drylin - Částečně podepřené nerezové hřídele Objednací klíč EWUM-ES-20- D F Délka Vnější Ø VA Metrický Podepřená nerezová hřídel Podpěry pro Ø 20 mm z nerezové i VA Ød1 (ϒ) E B G V H Připojovací rozměry jsou shodné jako u hliníkových podpěr Vysoká korozní a chemická odolnost Nejlepší příslušenství pro hřídele z nerezové i Dostupné nerezové hřídele: a Dostupné délky: EWUM (1.4125) max mm EWUMS (1.4571) max mm C5 T1/ T2 C6 Rozměry [mm] Číslo dílu Materiál hřídele D B H V d1 E ϒ F G T1 C5/C6 T2 C5/C6 h6 ±0,02 pro T1 pro T2 min. max. min. max. EWUM-ES , , EWUMS-ES , , dní z HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

10 drylin SHT Produktová řada Posuvné stoly SHTC-HYD Hygienické provedení Objednací klíč komplet strana 1172 SHTC-20-EWM-HYD Hygienické provedení Materiál hřídele Velikost Posuvný stůl Hlavní myšlenka hygienického provedení je snadné čištění. Dokonce i šroubová spojení jsou snadno přístupná a rozměry mezer jsou dostatečné pro snadné a kvalitní čištění. Použité materiály jsou buď plasty nebo nerezová VA. I + zdvih Posuvné stoly jsou vyrobeny z materiálů s FDA certifikací. Rozměry [mm] Číslo dílu A Al H E1 E2 I R f It ts d T I2 d2 ha ±0,15 ±0,15 SHTC-20-EWM-HYD ,0 20 TR 18 x h9 23 Příslušenství strana 1203 Možno použít následující materiály: iglidur J Standard do +90 C iglidur X pro teploty do +250 C pro vysokou chemickou odolnost iglidur A180 pro přímý styk s potravinami (FDA) ze skladu ve výrobním závodě 1138 Výpočet životnosti, CAD soubory a další on-line nástroje

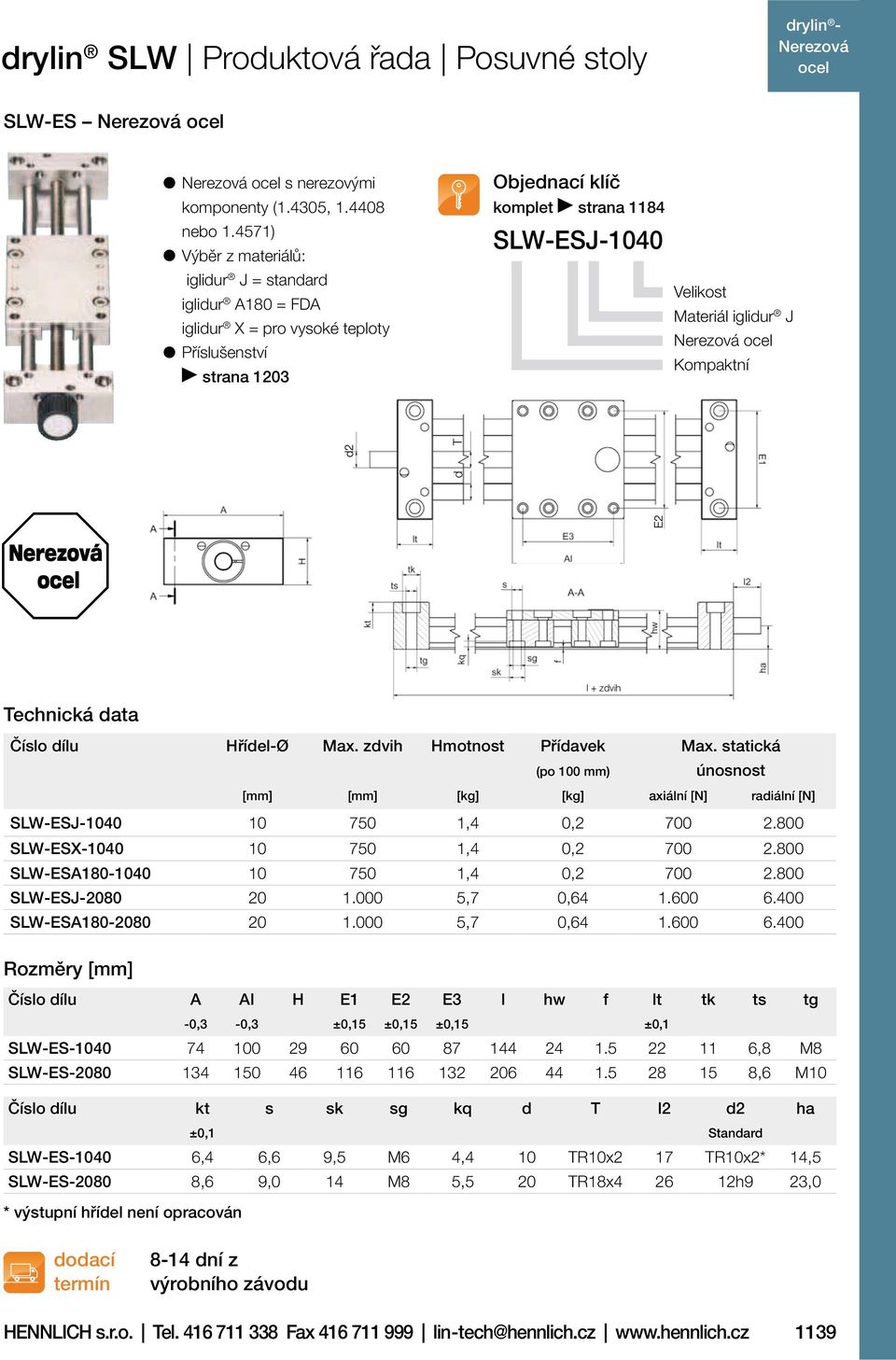

11 drylin SLW Produktová řada Posuvné stoly drylin - SLW-ES s nerezovými komponenty (1.4305, nebo ) Výběr z materiálů: iglidur J = standard iglidur A180 = FDA iglidur X = pro vysoké teploty Příslušenství strana 1203 Objednací klíč komplet strana 1184 SLW-ESJ-1040 Velikost Materiál iglidur J Kompaktní d T Technická data l + I + stroke zdvih Číslo dílu Hřídel-Ø Max. zdvih Hmotnost Přídavek (po 100 mm) Max. statická únosnost [mm] [mm] [kg] [kg] axiální [N] radiální [N] SLW-ESJ ,4 0, SLW-ESX ,4 0, SLW-ESA ,4 0, SLW-ESJ ,7 0, SLW-ESA ,7 0, Rozměry [mm] Číslo dílu A AI H E1 E2 E3 l hw f lt tk ts tg -0,3-0,3 ±0,15 ±0,15 ±0,15 ±0,1 SLW-ES ,8 M8 SLW-ES ,6 M10 Číslo dílu kt s sk sg kq d T l2 d2 ha ±0,1 Standard SLW-ES ,4 6,6 9,5 M6 4,4 10 TR10x2 17 TR10x2* 14,5 SLW-ES ,6 9,0 14 M8 5,5 20 TR18x h9 23,0 * výstupní hřídel není opracován 8-14 dní z HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

12 drylin SLW Produktová řada Posuvné stoly SLW XY křížový stůl nerezová Pro ruční nastavování Plochý a kompaktní Vysoká torzní tuhost Vyroben z nerezové i % samomazný Vysoká chemická a korozní odolnost Příslušenství strana 1184 ly + zdvih v mm levý L R lx + zdvih v mm pravý x y Rozměry [mm] Číslo dílu Max. zdvih [mm] A Al H E1 E2 Základní Základní f lt tk ts tg kt délka délka 0,3 ±0,15 ±0,15 lx ly ±0,1 SLW-XY-ESJ , ,6 M8 6,4 Rozměry [mm] Číslo dílu sg d T l1 d1 d1 l2 d2 d2 ha1 ha2 W ha2 Standard Alternativa Standard Alternativa ha1 SLW-XY-ESJ-1040 M6 10 TR 10 x 2 17 TR 10 x 2 6 h9 17 TR 10 x 2 6 h9 14,5 33,5 19 Ruční kolečko na ose y lze objednat připevněné vlevo nebo vpravo. Vlevo: SHT-XY-ESJ-1040-AWM-L pro zdvih 200 mm v ose x a 300 mm v ose y Vpravo: SHT-XY-ESJ-1040-AWM-R pro zdvih 200 mm v ose x a 300 mm v ose y 8-14 dní z 1140 Výpočet životnosti, CAD soubory a další on-line nástroje
