drylin SD Pohybové šrouby a matice

Transkript

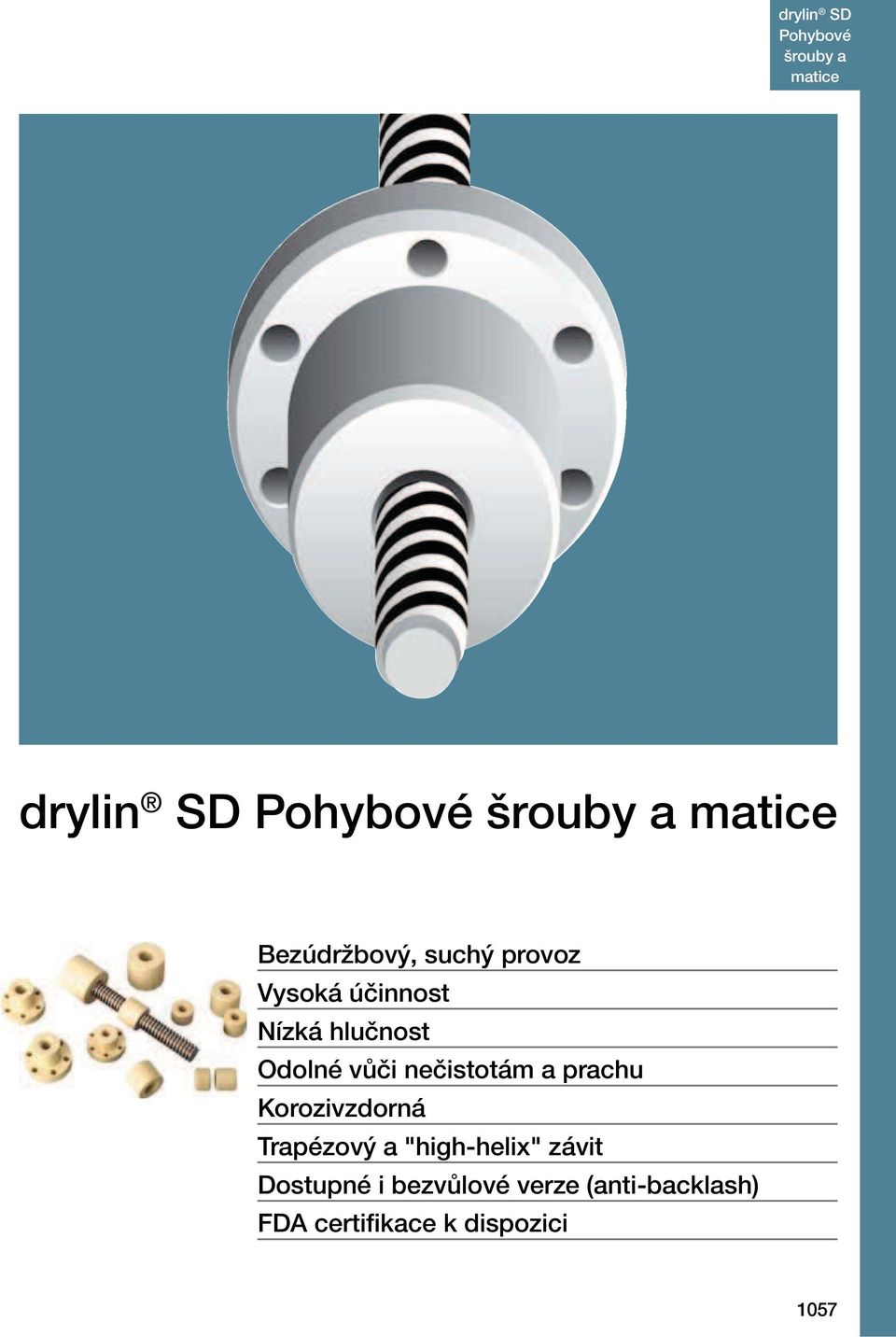

1 drylin SD Bezúdržbový, suchý provoz Vysoká účinnost Nízká hlučnost Odolné vůči nečistotám a prachu Korozivzdorná Trapézový a "high-helix" závit Dostupné i bezvůlové verze (anti-backlash) FDA certifikace k dispozici 1057

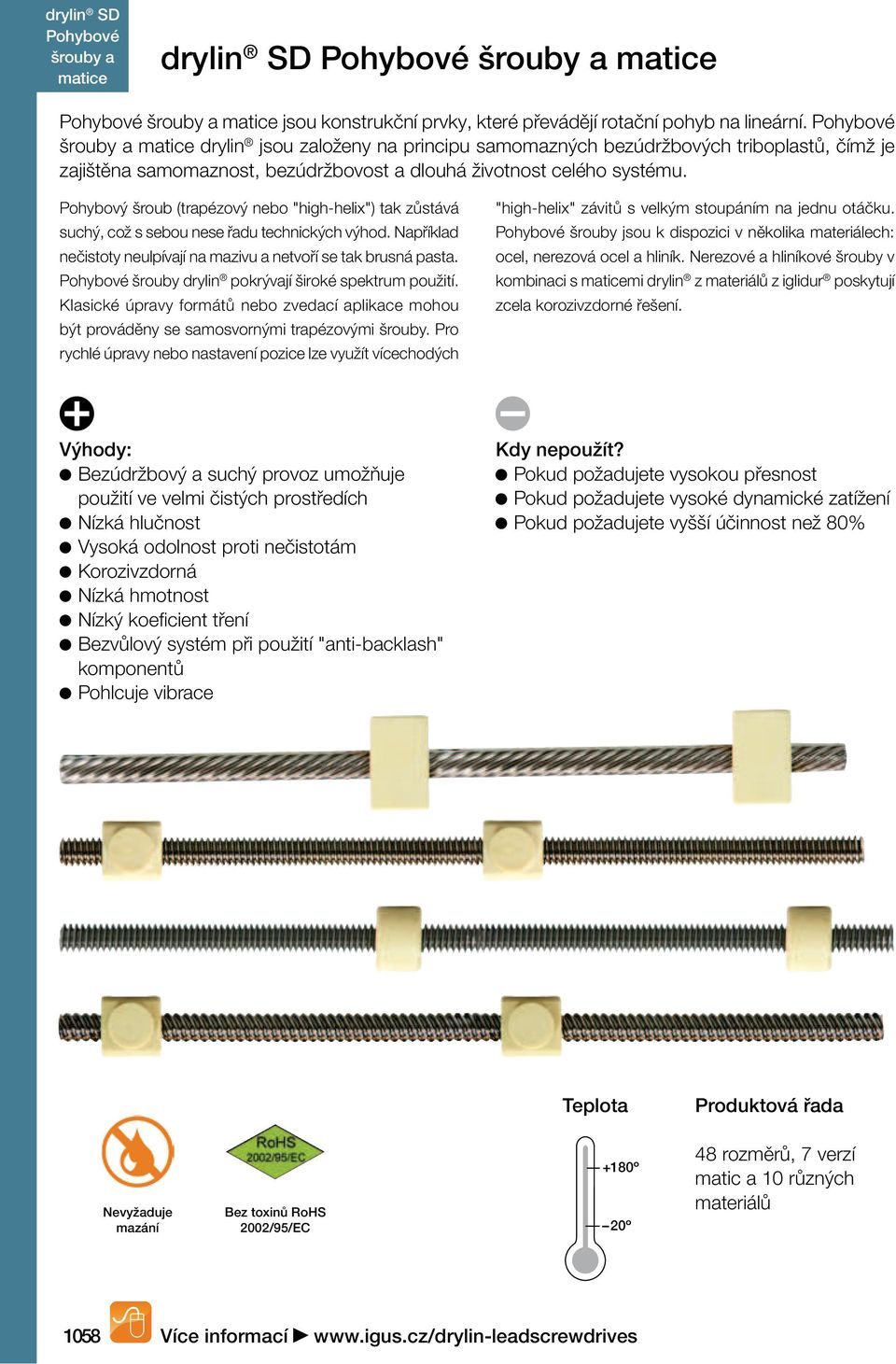

2 drylin SD jsou konstrukční prvky, které převádějí rotační pohyb na lineární. drylin jsou založeny na principu samomazných bezúdržbových triboplastů, čímž je zajištěna samomaznost, bezúdržbovost a dlouhá životnost celého systému. Pohybový šroub (trapézový nebo "high-helix") tak zůstává suchý, což s sebou nese řadu technických výhod. Například nečistoty neulpívají na mazivu a netvoří se tak brusná pasta. šrouby drylin pokrývají široké spektrum použití. Klasické úpravy formátů nebo zvedací aplikace mohou být prováděny se samosvornými trapézovými šrouby. Pro rychlé úpravy nebo nastavení pozice lze využít vícechodých "high-helix" závitů s velkým stoupáním na jednu otáčku. šrouby jsou k dispozici v několika materiálech: ocel, nerezová ocel a hliník. Nerezové a hliníkové šrouby v kombinaci s mi drylin z materiálů z iglidur poskytují zcela korozivzdorné řešení. Výhody: Bezúdržbový a suchý provoz umožňuje použití ve velmi čistých prostředích Nízká hlučnost Vysoká odolnost proti nečistotám Korozivzdorná Nízká hmotnost Nízký koeficient tření Bezvůlový systém při použití "anti-backlash" komponentů Pohlcuje vibrace Kdy nepoužít? Pokud požadujete vysokou přesnost Pokud požadujete vysoké dynamické zatížení Pokud požadujete vyšší účinnost než 80% Teplota Produktová řada Nevyžaduje mazání Bez toxinů RoHS 2002/95/EC +180º 20º 48 rozměrů, 7 verzí matic a 10 různých materiálů 1058 Více informací

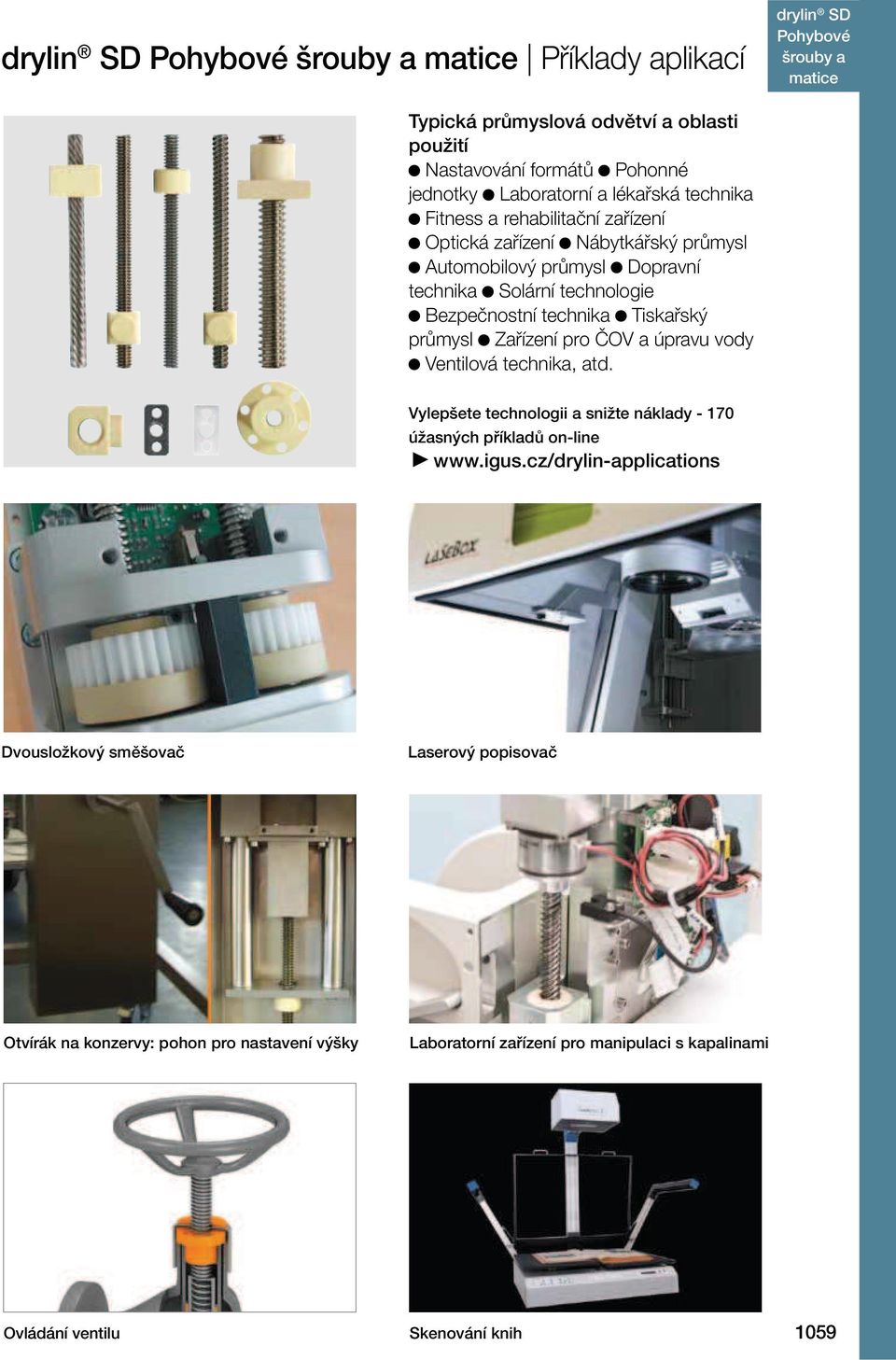

3 Příklady aplikací drylin SD Typická průmyslová odvětví a oblasti použití Nastavování formátů Pohonné jednotky Laboratorní a lékařská technika Fitness a rehabilitační zařízení Optická zařízení Nábytkářský průmysl Automobilový průmysl Dopravní technika Solární technologie Bezpečnostní technika Tiskařský průmysl Zařízení pro ČOV a úpravu vody Ventilová technika, atd. Vylepšete technologii a snižte náklady úžasných příkladů on-line Dvousložkový směšovač Laserový popisovač Otvírák na konzervy: pohon pro nastavení výšky Laboratorní zařízení pro manipulaci s kapalinami Ovládání ventilu Skenování knih 1059

4 drylin SD Technická data drylin jsou zcela bezúdržbové a samomazné, a to díky použitým triboplastům iglidur. Tyto plastové, v porovnání s klasickými kovovými mi, nevyžadují údržbu ani mazání. Nabízejí značné výhody např. v balící a obalové technice (úklid), v aplikacích vystavených prachu a nečistotám (textilní a papírenský průmysl, stroje na zpracování dřeva nebo těžební technika) a v aplikacích, které jsou často čištěny suchou nebo mokrou technologií (stroje na balení a zpracování potravin a léčiv). Radiální síly Trapézové drylin jsou navrženy tak, aby přenášely axiální síly. Jakékoliv radiální síly, které se mohou v systému vyskytnout, by měly být absorbovány lineárním vedením. Lineární vedení drylin naleznete. drylin lineární kluzná vedení od strana 883 Teplota Trapézové drylin vyrobené z bezúdržbových a samomazných triboplastů iglidur, jsou vhodné pro použití v rozmezí teplot od -20 C do +90 C (+150 C, v závislosti na materiálu). Nicméně, prosím, vezměte na vědomí, že tepelná roztažnost a s tím související změna rozměrů může značně ovlivnit maximální jmenovité zatížení. Pokud je aplikace vystavena mimořádně nízkým nebo vysokým teplotám, doporučujeme testování vhodností matic pomocí empirických experimentů. S cílem zajistit použití ve všech teplotních rozsazích jsme schopni dodat v různých třídách přesnosti. Mokré a vlhké aplikace Trapézové z materiálu iglidur J nebo iglidur A180 mohou být bez problémů použity pro aplikace ve vlhkém nebo mokrém prostředí. Tyto materiály se vyznačují velmi nízkou absorpcí vlhkosti. iglidur J, strana 109 a iglidur A180, strana 411 Nečistoty Vzhledem k tomu, že pro výrobu matic pohybových šroubů drylin se výhradně používají samomazné a bezúdržbové triboplasty iglidur, nevyžaduje celý systém žádné dodatečné mazání. Tím je zcela vyloučeno ulpívání nečistot (prach, vlákna, měkké částice,...) a vzniku brusné pasty. Tedy, v porovnání s konvenčními materiály, nedochází ke znečištění prostředí, a to i při velmi dlouhé životnosti. Nicméně pro velmi znečištěná prostředí (kovové třísky, kamenný prach nebo jiné velmi tvrdé částice) doporučujeme celý systém zakrytovat. Opotřebení [mg/km] POM PA J W300 Graf 01: Test opotřebení na válcovaném trapézovém šroubu Opotřebení [mg/km] J W300 J350 A180 POM Graf 02: Opotřebení na válcovaném ocelovém tr. šroubu C15 [mg/km], zdvih 140 mm, 50 N, 450 ot/min Opotřebení [mg/km] J W300 J350 A180 Graf 03: Opotřebení na válcovaném nerezovém tr. šroubu VA [mg/km], zdvih 140 mm, 50 N, 450 ot/min Hluk 0 V aplikacích s pohybovými šrouby se obecně mohou vyskytovat nepříjemné zvuky. Zejména k tomu dochází při dlouhých šroubech a dlouhých zdvizích. V takovém systému pak dochází (vlivem tření) k vibracím, které způsobují nepříjemný zvukový efekt. Materiály iglidur mají díky svým skvělým kluzným vlastnostem nižší tendenci k vyvíjení hluku než konvenční kluzné plasty nebo kovové materiály, jako jsou bronz nebo mosaz. Pokud je Váš systém hlučný, obraťte se, prosím, na nás a proberte Vaši aplikaci s našimi odborníky. Anti-backlash, strana Výpočet životnosti, CAD soubory a další on-line nástroje

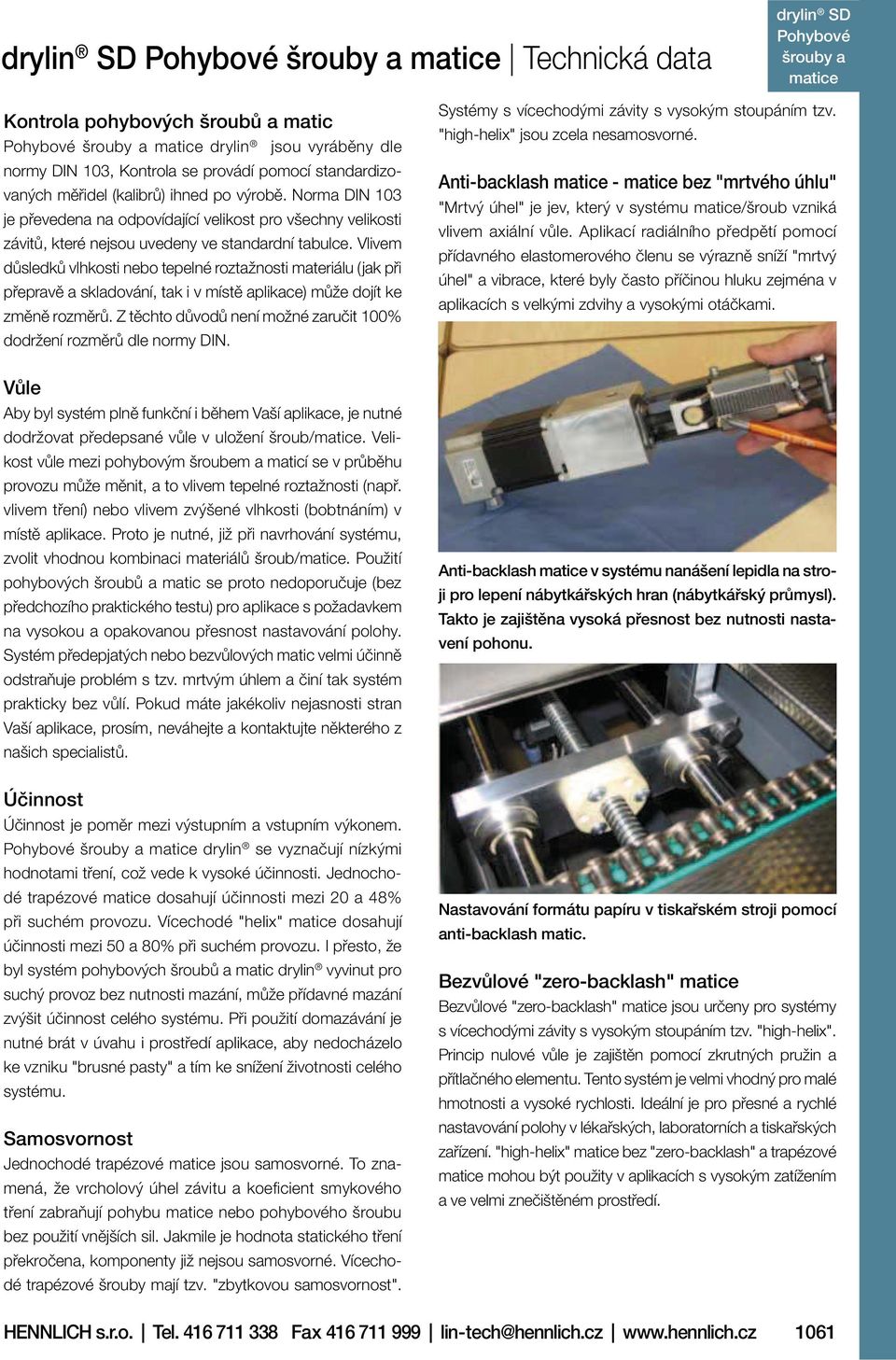

5 Technická data drylin SD Kontrola pohybových šroubů a matic drylin jsou vyráběny dle normy DIN 103, Kontrola se provádí pomocí standardizovaných měřidel (kalibrů) ihned po výrobě. Norma DIN 103 je převedena na odpovídající velikost pro všechny velikosti závitů, které nejsou uvedeny ve standardní tabulce. Vlivem důsledků vlhkosti nebo tepelné roztažnosti materiálu (jak při přepravě a skladování, tak i v místě aplikace) může dojít ke změně rozměrů. Z těchto důvodů není možné zaručit 100% dodržení rozměrů dle normy DIN. Systémy s vícechodými závity s vysokým stoupáním tzv. "high-helix" jsou zcela nesamosvorné. Anti-backlash - bez "mrtvého úhlu" "Mrtvý úhel" je jev, který v systému /šroub vzniká vlivem axiální vůle. Aplikací radiálního předpětí pomocí přídavného elastomerového členu se výrazně sníží "mrtvý úhel" a vibrace, které byly často příčinou hluku zejména v aplikacích s velkými zdvihy a vysokými otáčkami. Vůle Aby byl systém plně funkční i během Vaší aplikace, je nutné dodržovat předepsané vůle v uložení šroub/. Velikost vůle mezi pohybovým šroubem a maticí se v průběhu provozu může měnit, a to vlivem tepelné roztažnosti (např. vlivem tření) nebo vlivem zvýšené vlhkosti (bobtnáním) v místě aplikace. Proto je nutné, již při navrhování systému, zvolit vhodnou kombinaci materiálů šroub/. Použití pohybových šroubů a matic se proto nedoporučuje (bez předchozího praktického testu) pro aplikace s požadavkem na vysokou a opakovanou přesnost nastavování polohy. Systém předepjatých nebo bezvůlových matic velmi účinně odstraňuje problém s tzv. mrtvým úhlem a činí tak systém prakticky bez vůlí. Pokud máte jakékoliv nejasnosti stran Vaší aplikace, prosím, neváhejte a kontaktujte některého z našich specialistů. Anti-backlash v systému nanášení lepidla na stroji pro lepení nábytkářských hran (nábytkářský průmysl). Takto je zajištěna vysoká přesnost bez nutnosti nastavení pohonu. Účinnost Účinnost je poměr mezi výstupním a vstupním výkonem. drylin se vyznačují nízkými hodnotami tření, což vede k vysoké účinnosti. Jednochodé trapézové dosahují účinnosti mezi 20 a 48% při suchém provozu. Vícechodé "helix" dosahují účinnosti mezi 50 a 80% při suchém provozu. I přesto, že byl systém pohybových šroubů a matic drylin vyvinut pro suchý provoz bez nutnosti mazání, může přídavné mazání zvýšit účinnost celého systému. Při použití domazávání je nutné brát v úvahu i prostředí aplikace, aby nedocházelo ke vzniku "brusné pasty" a tím ke snížení životnosti celého systému. Samosvornost Jednochodé trapézové jsou samosvorné. To znamená, že vrcholový úhel závitu a koeficient smykového tření zabraňují pohybu nebo pohybového šroubu bez použití vnějších sil. Jakmile je hodnota statického tření překročena, komponenty již nejsou samosvorné. Vícechodé trapézové šrouby mají tzv. "zbytkovou samosvornost". Nastavování formátu papíru v tiskařském stroji pomocí anti-backlash matic. Bezvůlové "zero-backlash" Bezvůlové "zero-backlash" jsou určeny pro systémy s vícechodými závity s vysokým stoupáním tzv. "high-helix". Princip nulové vůle je zajištěn pomocí zkrutných pružin a přítlačného elementu. Tento systém je velmi vhodný pro malé hmotnosti a vysoké rychlosti. Ideální je pro přesné a rychlé nastavování polohy v lékařských, laboratorních a tiskařských zařízení. "high-helix" bez "zero-backlash" a trapézové mohou být použity v aplikacích s vysokým zatížením a ve velmi znečištěném prostředí. HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

6 drylin SD Technická data Montáž drylin musí být zabezpečeny proti kroucení a kývání. Přírubové Maximální utahovací moment pro montáž přírubových matic je 2,5 Nm. Doporučujeme, aby montážní šrouby byly po montáži zajištěny (např. lepidlem). Pro vyšší utahovací momenty doporučujeme použít kovové vložky. Stiskněte matici 1 a kontramatici 4 proti sobě a našroubujte na vodicí šroub. Ujistěte se, že nastavovací kroužek udržuje předepjatou pozici. Válcové Vnější průměr válcových matic není určen pro zalisování. Doporučujeme proto použití jiných zajišťovacích mechanismů, např. šrouby, drážky. V praxi se jako velmi efektivní zajištění (pro malé síly) ukázalo pojištění šroubem shora. Pro větší síly jsou dodávány speciální s integrovanou ocelovou matkou. Lepení trapézových matic nedoporučujeme. Nicméně vhodnost zajištění lepením je třeba prověřit praktickým testem. Montáž "zero-backlash" matic 1 Matice 2 Nastavovací kroužek s torzní pružinou 3 Třecí podložka 4 Kontra Nastavovací kroužek může být nyní uvolněn. Matice se nyní ustaví v předepjaté pozici na vodicím šroubu. Výběr pohybového šroubu Vhodnost a chování vč. doby životnosti systému je do značné míry závislé též na vhodně zvoleném pohybovém šroubu. Jednoznačně doporučujeme zakoupení a vodícího šroubu jako jeden systém z jednoho zdroje. šrouby jsou kontrolovány dle DIN 103, Trapézové drylin mohou být použity v kombinaci s pohybovými šrouby z oceli, nerezové oceli nebo eloxovaného hliníku. K dispozici jsou pohybové šrouby s pravým nebo levým závitem nebo pravolevé šrouby Našroubujte nastavovací kroužek s torzní pružinou 2 cca do poloviny 1 a upevněte konec pružiny do příslušného otvoru. šrouby na míru Využijte našich služeb na obrábění - jsme připraveni nabídnout a dodat Vám pohybový šroub dle Vašich potřeb. Prosím, zašlete nám Váš výkres a my Vám v krátkém čase zašleme nabídku. Došroubujte nastavovací kroužek až na konec na maximální předpětí pružiny. Přiklad šroubu na míru Nasuňte třecí podložku 3 kontramatici 4 k nastavovacímu kroužku. Ujistěte se, že se nastavovací kroužek neotáčí Výpočet životnosti, CAD soubory a další on-line nástroje

7 Technická data drylin SD Matice na míru Využijte našich služeb a dlouholetých zkušeností s obráběním technických plastů - jsme připraveni nabídnout a dodat Vám trapézové dle Vašich potřeb. Prosím, zašlete nám Váš výkres a my Vám v krátkém čase zašleme nabídku. Životnost Trapézové drylin jsou vyrobeny z vysoce sofistikovaných a optimalizovaných triboplastů. Již ve fázi vývoje se zaměřujeme na optimalizaci tření mezi maticí a šroubem s cílem dosažení co nejmenšího opotřebení a výborných kluzných vlastností. Abychom dokázali co nejvíce předpovědět životnost systému, provádíme v našich laboratořích v Kolíně nad Rýnem každý rok několik stovek testů. V případě jakýchkoliv dotazů ohledně životnosti nás neváhejte kontaktovat. Příklady matic na míru Výběr materiálu Standardní drylin jsou nabízeny ve 4 různých materiálech: iglidur J: Tento materiál se vyznačuje nejlepšími hodnotami tření a velmi nízkou absorpcí vlhkosti. iglidur J, strana 109 iglidur W300: Tento materiál se vyznačuje vysokou statickou pevností. iglidur W300, strana 151 iglidur A180: Tento materiál splňuje požadavky na kontrolu potravin a léčiv (FDA), proto může být použit v přímém styku s potravinami a léky. Vezměte, prosím, na vědomí, že z tohoto materiálu jsou vyráběny na zakázku (vždy v kombinaci s pohybovým šroubem). iglidur A180, strana 411 iglidur J350: Tento materiál se vyznačuje vysokou odolností vůči vyšším teplotám. Matice z materiálu iglidur J350 mohou být používány až do +150 C. Vezměte, prosím, na vědomí, že z tohoto materiálu jsou vyráběny na zakázku (vždy v kombinaci s pohybovým šroubem). iglidur J350, strana 257, Testovací stroj v laboratořích igus iglidur -materiál Povrchový tlak iglidur J 4,0 MPa iglidur W300 5,0 MPa iglidur A180 3,5 MPa iglidur J350 3,0 MPa Tabulka 01: Přípustný trvalý povrchový tlak v závitech HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

8 drylin SD Technická data Výpočet Nosnost trapézových matic z technických plastů iglidur je především závislá na povrchovém tlaku, obvodové rychlosti a aplikační teplotě. Teplotní chování je navíc ovlivňováno pracovním cyklem, pracovní délkou (zdvihem) pohybového šroubu, stejně jako specifickou teplotní vodivostí materiálu. iglidur -materiál Rotační pohyb dlouhodobě iglidur J 1,5 iglidur W300 1,0 iglidur A180 0,8 iglidur J350 1,3 Tabulka 02: Kluzná rychlost v m/s Požadovaný podíl kontaktní plochy povrchu: Ae = Faxial pzul. Výběr velikosti závitu a stanovení skutečného povrchového tlaku: preal = Faxial Ae real [mm 2 ] [MPa] pv-value: pv = preal v Povrchová rychlost: v = n π 60,000 [m/s] Faxial preal Pzul. Ae real p Axiální síla Skutečně působící povrchový tlak pro vybranou velikost, v závislosti na materiálu Tabulka 01, strana 1073 Max. povolený povrchový tlak Procento kontaktní plochy povrchu (/šroub) Rozteč (stoupání) pv-value preal x v Průměr Mta Kroutící moment [Nm] při převodu rotačního pohybu na lineární pohyb Mte Kroutící moment [Nm] při převodu lineárního pohybu do rotačního pohybu v Povrchová rychlost [m/s] s Rychlost [m/s] n Otáčky [min -1 ] η Účinnost RPMs: n = v 1, π [1/min] Rychlost posuvu: s = n p 60,000 [m/s] Kroutící moment: Mta = Faxial p 2,000 π η Mte = Faxial p η 2,000 π Graf 05: Výpočet zatížení trapézového závitu Graf 04: Legenda pro vzorce grafu 1064 Výpočet životnosti, CAD soubory a další on-line nástroje

9 Online drylin SD Výpočet životnosti online Výpočet a konfigurace vodicích plastových matic iglidur je nyní online. V konfigurátoru lze vybrat různé materiály jak vodicích šroubů, tak i vodicích matic a u těchto kombinací lze vypočítat vhodnost a očekávanou životnost. Vybrané produkty pak můžete snadno a rychle objednat. K dispozici jsou materiály s vysokou odolností proti opotřebení, pro vysoké teploty nebo pro přímý styk s potravinami (FDA certifikace). HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

10 drylin SD Technická data Požadovaný kroutící moment Požadovaný hnací moment je určen především axiálním zatížením, roztečí pohybového šroubu a koeficientem tření / šroub. Při vysokých rychlostech musí být také brán v úvahu rozběhový moment. V závislosti na montážní situaci může dojít k významnému nárůstu potřebného momentu. Nečistoty, prach, kvalita a stav šroubu mohou dodatečně zvýšit požadovaný kroutící moment. Přídavné mazání může dočasně snížit požadavky na velikost kroutícího momentu. 2,400 2,200 2,000 1,800 1,600 1,400 1,200 TR8x1,5 TR12x3 TR10x2 TR14x4 1,000 Graf 06: 800 Požadovaný kroutící moment 600 Ø 8 až Zatížení [N] Ø 14 - předpokládaný µ = 0,25, letmé uložení šroubu Moment [Nm] 7,000 6,500 6,000 5,500 5,000 4,500 4,000 3,500 TR16x4 TR20x4 TR18x4 TR24x5 3,000 Graf 07: Zatížení [N] 2,500 2,000 1,500 1, Požadovaný kroutící moment Ø 16 až Ø 20- předpokládaný µ = 0,25, letmé uložení šroubu Moment [Nm] 22,000 20,000 18,000 16,000 14,000 TR30x6 TR40x7 12,000 TR50x8 10,000 Graf 08: Zatížení [N] 8,000 6,000 4,000 2,000 0 Požadovaný kroutící moment ø 30 až ø 50 - předpokládaný µ = 0,25, letmé uložení šroubu Moment [Nm] 1066 Výpočet životnosti, CAD soubory a další on-line nástroje

11 Technická data drylin SD Max. přípustná hodnota pv Z hodnoty pv a efektivní nosné plochy (uvedené v tabulce rozměrů) lze určit povolenou povrchovou rychlost otáčení a rychlost posuvu. Pracovní cyklus (ESD) pv-value max. [MPa m/s] (vztaženo pro iglidur J, W300, A180 a J350) 100 % 0,08 50 % 0,2 10 % 0,4 Tabulka 03: Referenční hodnoty při použití trapézové drylin bez mazání (se zdvihem 500 mm). Kompenzační faktor se musí používat pro velmi krátké nebo velmi dlouhé zdvihy. 1,600 1,400 1,200 1, Max. rychlost [rpm] ,000 10, ,000 Zatížení [N] Graf 09: Maximální dynamická zatížení pro pohybové šrouby s 10% pracovním cyklem 1,600 1,400 1,200 1, Max. rychlost [rpm] ,000 10, ,000 Zatížení [N] Graf 10: Maximální dynamická zatížení pro pohybové šrouby se 100% pracovním cyklem TR8x1,5 TR10x2 TR12x3 TR16x4 TR18x4 TR20x4 TR24x5 TR30x6 TR40x7 TR50x8 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

12 drylin SD Produktová řada Trapézové šrouby PTGSG-08x1,5-01-R-1000-ES Rozteč (stoupání) L TR prázdný = C15, válcovaný (standard) ES = nerezová ocel (standard) Délka v mm Počet chodů Rozteč (stoupání) Průměr Označení Odchylka závitu 0,1 mm / 300 mm Přímost 0,3 mm / 300 mm Tolerance 7e (DIN 103) Jednochodý trapézový šroub - Číslo dílu Ø Rozteč (stoupání) Max. délka*** PTGSG-8x1,5-01-R*- ** TR8x1,5 8 1,5 1,000 PTGSG-10x2-01-R*- ** TR10x ,000 PTGSG-10x3-01-R*- ** TR10x ,000 PTGSG-12x3-01-R*- ** TR12x ,000 PTGSG-14x3-01-R*- ** TR14x ,000 PTGSG-14x4-01-R*- ** TR14x ,000 PTGSG-16x2-01-R*- ** TR16x ,000 PTGSG-16x4-01-R*- ** TR16x ,000 PTGSG-18x4-01-R*- ** TR18x ,000 PTGSG-20x4-01-R*- ** TR20x ,000 PTGSG-24x5-01-R*- ** TR24x ,000 PTGSG-26x5-01-R*- ** TR26x ,000 PTGSG-28x5-01-R*- ** TR28x ,000 PTGSG-30x6-01-R*- ** TR30x ,000 PTGSG-36x6-01-R*- ** TR36x ,000 PTGSG-40x7-01-R*- ** TR40x ,000 PTGSG-50x8-01-R*- ** TR50x ,000 Dvouchodý trapézový šroub - Číslo dílu Ø Rozteč (stoupání) Max. délka*** PTGSG-06x2P1-02-R*-ES ** TR06x2P PTGSG-12x6P3-02-R*- ** TR12x6P ,000 PTGSG-16x8P4-02-R*- ** TR16x8P ,000 PTGSG-18x8P4-02-R*- ** TR18x8P ,000 PTGSG-20x8P4-02-R*- ** TR20x8P ,000 * dostupné též s levým závitem -L, ** Délka v mm, *** Ostatní velikosti na dotaz Pro nerezové šrouby, prosím, přidejte na konec objednacího čísla -ES a pro materiál C45 -C Výpočet životnosti, CAD soubory a další on-line nástroje

13 Produktová řada drylin SD Trapézové šrouby z eloxovaného hliníku Pevnost v tahu/tlaku trapézového šroubu z materiálu EN AW6060 je 160 MPa na mm² (mez průtažnosti 0,2 mm) Číslo dílu Ø Rozteč (stoupání) Max. délka PTGSG-10x2-01-R*- **-AL TR10x ,000 PTGSG-12x3-01-R*- **-AL TR12x ,000 PTGSG-16x4-01-R*- **-AL TR16x ,000 PTGSG-18x4-01-R*- **-AL TR18x ,000 PTGSG-20x4-01-R*- **-AL TR20x ,000 * dostupné též s levým závitem -L, ** Délka v mm Trapézové šrouby s opracovaným koncem T l2 L L Číslo dílu l2 Materiál Max. délka PTGSG-10X2-01-R- *-Z-17 TR10x h9 C15 1,000 PTGSG-10X2-01-R- *-Z-17-ES TR10x h9 ES 1,000 PTGSG-14X4-01-R- *-Z-20 TR14x h9 C15 2,000 PTGSG-14X4-01-R- *-Z-20-ES TR14x h9 ES 2,000 PTGSG-18X4-01-R- *-Z-118 TR18x h9 C15 2,000 PTGSG-18X4-01-R- *-Z-118-ES TR18x h9 ES 2,000 PTGSG-24X5-01-R- *-Z-144 TR24x h9 C15 2,000 PTGSG-24X5-01-R- *-Z-144-ES TR24x h9 ES 2,000 * Délka v mm, levý závit na dotaz Všechny trapézové šrouby drylin mohou být dodány vč. obrobení dle zákaznické dokumentace. Prosím, zašlete nám Váš výkres a my Vám v krátkém čase zašleme nabídku. Rádi Vám též nabídneme metrické závity nebo jiné materiály. HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

14 drylin SD Produktová řada Pravolevý trapézový šroub PTGSG-10x2-R/L Délka levého závitu v mm Délka pravého závitu v mm Pravolevý Rozteč (stoupání) Průměr Označení Číslo dílu l4 Délka PTGSG-10x2-R/L- 1) - 2) TR10x2 20 1,000 PTGSG-14x4-R/L- 1) - 2) TR14x4 30 1,000 PTGSG-18x4-R/L- 1) - 2) TR18x4 55 1,500 PTGSG-24x5-R/L- 1) - 2) TR24x5 60 2,000 1) Délka pravého závitu (l3) 2) Délka levého závitu (l2) Všechny rozměry jsou dostupné také v nerezovém provedení. Pro nerezové provedení připojte příponu -ES Výpočet životnosti, CAD soubory a další on-line nástroje

15 Produktová řada drylin SD Metrický pohybový šroub PTGSG-M3-01-R-500-ES ES = nerezová ocel Délka v mm R-pravý, L-levý závit Počet chodů Průměr Označení Rozteč (stoupání) M L Číslo dílu Průměr Rozteč (stoupání) Max. délka PTGSG-M3-01-R-500-ES M3x0,5 3 0,5 500 PTGSG-M4-01-R-500-ES M4x0,7 4 0,7 500 PTGSG-M5-01-R-500-ES M5x0,8 5 0,8 500 PTGSG-M6-01-R-500-ES M6x Dostupné pouze v nerezovém provedení HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

16 drylin SD Produktová řada Válcové trapézové z iglidur J, pravý závit JSRM-2220TR10x2 1x45 Metrický Typ S = válcová Materiál iglidur J Číslo dílu Efektivní nosná max. stat. F axial plocha [mm 2 ] x P [N] JSRM-1413TR6x2P TR6x2P1 200 JSRM-1418TR8x1, TR8x1,5 500* JSRM-1812TR8x1, TR8x1,5 544 JSRM-2215TR10x TR10x2 848 JSRM-2220TR10x TR10x2 1,128 JSRM-2215TR10x TR10x3 800 JSRM-2220TR10x TR10x3 1,064 JSRM-2618TR12x TR12x3 1,188 JSRM-2624TR12x TR12x3 1,576 JSRM-3028TR14x TR14x3 2,200 JSRM-3021TR14x TR14x4 1,584 JSRM-3028TR14x TR14x4 2,104 JSRM-3624TR16x TR16x2 2,256 JSRM-3632TR16x TR16x2 3,008 JSRM-3024TR16x TR16x4 2,108 JSRM-3624TR16x TR16x4 2,104 JSRM-3632TR16x TR16x4 2,808 JSRM-3027TR18x TR18x4 2,362* JSRM-4027TR18x TR18x4 2,712 JSRM-4036TR18x TR18x4 3,616 JSRM-3025TR20x TR20x4 2,060* JSRM-4530TR20x TR20x4 3,392 JSRM-4540TR20x4 1, TR20x4 4,520 JSRM-5036TR24x5 1, TR24x5 4,856 JSRM-5048TR24x5 1, TR24x5 6,480 JSRM-5039TR26x5 1, TR26x5 5,752 JSRM-5052TR26x5 1, TR26x5 7,672 JSRM-6042TR28x5 1, TR28x5 6,720 JSRM-6056TR28x5 2, TR28x5 8,960 JSRM-6045TR30x6 1, TR30x6 7,624 JSRM-6060TR30x6 2, TR30x6 10,168 JSRM-6060TR32x6 2, TR32x6 10,920 JSRM-7572TR36x6 3, TR36x6 14,928 JSRM-7680TR40x7 4, TR40x7 18,328 JSRM-90100TR50x8 7, TR50x8 28, Výpočet životnosti, CAD soubory a další on-line nástroje

17 Produktová řada drylin SD Válcové trapézové z iglidur J, levý závit JSLM-2220TR10x2 1x45 Metrický Typ S = válcová Číslo dílu Efektivní nosná Materiál iglidur J Max. stat. F axial plocha [mm 2 ] x P [N] JSLM-1418TR8x1, TR8x1,5 500* JSLM-1812TR8x1, TR8x1,5 544 JSLM-2215TR10x TR10x2 848 JSLM-2220TR10x TR10x2 1,128 JSLM-2215TR10x TR10x3 800 JSLM-2220TR10x TR10x3 1,064 JSLM-2618TR12x TR12x3 1,188 JSLM-2624TR12x TR12x3 1,576 JSLM-3021TR14x TR14x4 1,584 JSLM-3028TR14x TR14x4 2,104 JSLM-3624TR16x TR16x2 2,256 JSLM-3632TR16x TR16x2 3,008 JSLM-3024TR16x TR16x4 2,108 JSLM-3624TR16x TR16x4 2,104 JSLM-3632TR16x TR16x4 2,808 JSLM-3027TR18x TR18x4 2,362* JSLM-4027TR18x TR18x4 2,712 JSLM-4036TR18x TR18x4 3,616 JSLM-3025TR20x TR20x4 2,060* JSLM-4530TR20x TR20x4 3,392 JSLM-4540TR20x4 1, TR20x4 4,520 JSLM-5036TR24x5 1, TR24x5 4,856 JSLM-5048TR24x5 1, TR24x5 6,480 JSLM-5039TR26x5 1, TR26x5 5,752 JSLM-5052TR26x5 1, TR26x5 7,672 JSLM-6042TR28x5 1, TR28x5 6,720 JSLM-6056TR28x5 2, TR28x5 8,960 JSLM-6045TR30x6 1, TR30x6 7,624 JSLM-6060TR30x6 2, TR30x6 10,168 JSLM-6060TR32x6 2, TR32x6 10,920 JSLM-7572TR36x6 3, TR36x6 14,928 JSLM-7680TR40x7 4, TR40x7 18,328 JSLM-90100TR50x8 7, TR50x8 28,900 * snížené axiální zatížení v důsledku geometrie HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

18 drylin SD Produktová řada Válcové trapézové s ploškou pro stranový klíč z iglidur J, pravý závit JSRM TR10x2 SW Metrický Typ S = válcová Materiál iglidur J Číslo dílu Efektivní nosná plocha SW r Max. stat. F axial [mm 2 ] x P [N] JSRM TR10x TR10x2 1,128 JSRM TR12x TR12x3 1,576 JSRM TR16x TR16x4 2,108 JSRM TR20x4 1, TR20x4 4,520 JSRM TR24x5 1, TR24x5 6,480 JSRM TR30x6 2, TR30x6 10, Výpočet životnosti, CAD soubory a další on-line nástroje

19 Produktová řada drylin SD Metrické z iglidur J, pravý závit válcová JSRM-1413M3 1x45 Metrický Typ S = válcová F = s přírubou Materiál iglidur J Číslo dílu Efektivní Max. stat. nosná plocha F axial [mm 2 ] x P [N] JSRM-1413M M3x0,5 75 JSRM-1413M M4x0,7 100 JSRM-1413M M5x0,8 150 JSRM-1413M M6x1 200 s přírubou d5 b2 Číslo dílu Efektivní nosná plocha d3 d4 d5 b2 Max. stat. F axial [mm 2 ] x P [N] JFRM-0913M ,2 3, M3x0,5 75 JFRM-0913M ,2 3, M4x0,7 75 JFRM-0913M ,2 3, M5x0,8 75 JFRM-1315M , M6x1 175 d4 d3 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

20 drylin SD Produktová řada Přírubové trapézové z iglidur J, pravý závit JFRM-2020TR8x1,5 d5 b2 Metrický Typ F = s přírubou Materiál iglidur J d4 d3 Číslo dílu Efektivní nosná plocha d3 d4 d5 b2 Max. stat. F axial [mm 2 ] x P [N] JFRM-1315TR6x2P , TR6x2P1 175 JFRM-2020TR8x1, TR8x1,5 900 JFRM-2525TR10x TR10x2 1,408 JFRM-2525TR10x TR10x3 1,336 JFRM-2835TR12x TR12x3 2,304 JFRM-2835TR14x TR14x3 2,748 JFRM-2835TR14x TR14x4 2,632 JFRM-2835TR16x TR16x2 3,290 JFRM-2835TR16x TR16x4 3,072 JFRM-2835TR18x TR18x4 3,512 JFRM-3244TR20x4 1, TR20x4 4,968 JFRM-3244TR24x5 1, TR24x5 5,936 JFRM-3846TR26x5 1, TR26x5 6,320* JFRM-3846TR28x5 1, TR28x5 4,560* JFRM-3846TR30x6 1, TR30x6 3,576* JFRM-4546TR30x6 1, TR30x6 9,740 JFRM-4588TR36x6 4, TR36x6 7,580* * snížené axiální zatížení v důsledku geometrie 1076 Výpočet životnosti, CAD soubory a další on-line nástroje

21 Produktová řada drylin SD Přírubové trapézové z iglidur J, levý závit JFLM-2020TR8x1,5 d5 b2 Metrický Typ F = s přírubou Materiál iglidur J d4 d3 Číslo dílu Efektivní nosná plocha d3 d4 d5 b2 max. stat. F axial [mm 2 ] x P [N] JFLM-2020TR8x1, TR8x1,5 900 JFLM-2525TR10x TR10x2 1,408 JFLM-2835TR12x TR12x3 2,304 JFLM-2835TR14x TR14x4 2,632 JFLM-2835TR16x TR16x4 3,072 JFLM-2835TR18x TR18x4 3,512 JFLM-3244TR20x4 1, TR20x4 4,968 JFLM-3244TR24x5 1, TR24x5 5,936 JFLM-3846TR26x5 1, TR26x5 6,320* JFLM-3846TR28x5 1, TR28x5 4,560* JFLM-3846TR30x6 1, TR30x6 3,576* JFLM-4546TR30x6 1, TR30x6 9,740 * snížené axiální zatížení v důsledku geometrie HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

22 drylin SD Produktová řada Vícechodé válcové trapézové z iglidur J, pravý závit JSRM-2624TR12x6P3 Rozteč (stoupání) Metrický Typ S = válcová Materiál iglidur J 1x45 Číslo dílu Efektivní nosná plocha max. stat. F axial [mm 2 ] x P [N] JSRM-2624TR12x6P TR12x6P3 1,343 JSRM-3024TR12x6P TR12x6P3 1,343 JSRM-3024TR16x8P TR16x8P4 1,792 JSRM-3632TR16x8P TR16x8P4 2,557 JSRM-4036TR18x8P TR18x8P4 3,074 JSRM-4540TR20x8P4 1, TR20x8P4 3,842 Definice vícechodého závitu Např. 8P4 P4 = Vzdálenost mezi závity 4mm 8P = Stoupání 8mm 1078 Výpočet životnosti, CAD soubory a další on-line nástroje

23 Produktová řada drylin SD Vícechodé přírubové trapézové z iglidur J, pravý závit JFRM-2835TR12x6P3 Rozteč (stoupání) Metrický d5 Typ F = s přírubou Materiál d4 d3 b2 iglidur J Číslo dílu Efektivní nosná plocha d3 d4 d5 b2 Max. stat. F axial [mm 2 ] x P [N] JFRM-2835TR12x6P TR12x6P3 1,958 JFRM-2835TR16x8P TR16x8P4 2,611 JFRM-2835TR18x8P TR18x8P4 2,985 JFRM-3244TR20x8P4 1, TR20x8P4 4,223 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

24 drylin SD Produktová řada Válcové trapézové z iglidur W300, pravý závit WSRM-2215TR10x2 1x45 Metrický Typ S = válcová Materiál iglidur W300 Číslo dílu Efektivní nosná Max. stat. F axial krátká plocha [mm 2 ] x P [N] WSRM-2215TR10x TR10x2 1,060 WSRM-2215TR10x TR10x3 1,000 WSRM-2618TR12x TR12x3 1,480 WSRM-3021TR14x TR14x4 1,980 WSRM-3624TR16x TR16x2 2,820 WSRM-3024TR16x TR16x4 2,630 WSRM-3624TR16x TR16x4 2,830 WSRM-3027TR18x TR18x4 3,390 WSRM-4027TR18x TR18x4 3,390 WSRM-3025TR20x TR20x4 3,530 WSRM-4530TR20x TR20x4 4,240 WSRM-5036TR24x5 1, TR24x5 6,070 WSRM-5039TR26x5 1, TR26x5 7,190 WSRM-6042TR28x5 1, TR28x5 8,400 WSRM-6045TR30x6 1, TR30x6 9,530 Číslo dílu Efektivní nosná Max. stat. F axial dlouhá plocha [mm 2 ] x P [N] WSRM-2220TR10x TR10x2 1,410 WSRM-2220TR10x TR10x3 1,330 WSRM-2624TR12x TR12x3 1,970 WSRM-3028TR14x TR14x4 2,630 WSRM-3632TR16x TR16x2 3,760 WSRM-3632TR16x TR16x4 3,510 WSRM-4036TR18x TR18x4 4,520 WSRM-4540TR20x4 1, TR20x4 5,650 WSRM-5048TR24x5 1, TR24x5 8,100 WSRM-5052TR26x5 1, TR26x5 9,590 WSRM-6056TR28x5 2, TR28x5 11,200 WSRM-6060TR30x6 2, TR30x6 12,710 WSRM-7572TR36x6 3, TR36x6 18, Výpočet životnosti, CAD soubory a další on-line nástroje

25 Produktová řada drylin SD Válcové trapézové z iglidur W300, levý závit 1x45 WSLM-2215TR10x2 Metrický Typ S = válcová Materiál iglidur W300 Číslo dílu Efektivní nosná Max. stat. F axial krátká plocha [mm 2 ] x P [N] WSLM-2215TR10x TR10x2 1,060 WSLM-2215TR10x TR10x3 1,000 WSLM-2618TR12x TR12x3 1,480 WSLM-3021TR14x TR14x4 1,980 WSLM-3624TR16x TR16x2 2,820 WSLM-3024TR16x TR16x4 2,630 WSLM-3624TR16x TR16x4 2,830 WSLM-3027TR18x TR18x4 3,390 WSLM-4027TR18x TR18x4 3,390 WSLM-3025TR20x TR20x4 3,530 WSLM-4530TR20x TR20x4 4,240 WSLM-5036TR24x5 1, TR24x5 6,070 WSLM-5039TR26x5 1, TR26x5 7,190 WSLM-6042TR28x5 1, TR28x5 8,400 WSLM-6045TR30x6 1, TR30x6 9,530 Číslo dílu Efektivní nosná Max. stat. F axial dlouhá plocha [mm 2 ] x P [N] WSLM-2220TR10x TR10x2 1,410 WSLM-2220TR10x TR10x3 1,330 WSLM-2624TR12x TR12x3 1,970 WSLM-3028TR14x TR14x4 2,630 WSLM-3632TR16x TR16x2 3,760 WSLM-3632TR16x TR16x4 3,510 WSLM-4036TR18x TR18x4 4,520 WSLM-4540TR20x4 1, TR20x4 5,650 WSLM-5048TR24x5 1, TR24x5 8,100 WSLM-5052TR26x5 1, TR26x5 9,590 WSLM-6056TR28x5 2, TR28x5 11,200 WSLM-6060TR30x6 2, TR30x6 12,710 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

26 drylin SD Produktová řada Přírubové trapézové z iglidur W300, pravý závit WFRM-2525TR10x2 d5 b2 Metrický Typ F = s přírubou Materiál iglidur W300 d4 d3 Číslo dílu Efektivní nosná plocha d3 d4 d5 b2 Max. stat. F axial [mm 2 ] x P [N] WFRM-2525TR10x TR10x2 1,760 WFRM-2525TR10x TR10x3 1,670 WFRM-2835TR12x TR12x3 2,880 WFRM-2835TR14x TR14x4 3,290 WFRM-2835TR16x TR16x2 4,110 WFRM-2835TR16x TR16x4 3,840 WFRM-2835TR18x TR18x4 4,390 WFRM-3244TR20x4 1, TR20x4 6,210 WFRM-3244TR24x5 1, TR24x5 7,420 WFRM-3846TR26x5 1, TR26x5 7,900* WFRM-3846TR28x5 1, TR28x5 5,900* WFRM-3846TR30x6 1, TR30x6 4,470* * snížené axiální zatížení v důsledku geometrie 1082 Výpočet životnosti, CAD soubory a další on-line nástroje

27 Produktová řada drylin SD Přírubové trapézové z iglidur W300, levý závit WFLM-2525TR10x2 d5 b2 Metrický Typ F = s přírubou Materiál iglidur W300 d4 d3 Číslo dílu Efektivní nosná plocha d3 d4 d5 b2 Max. stat. F axial [mm 2 ] x P [N] WFLM-2525TR10x TR10x2 1,760 WFLM-2835TR12x TR12x3 2,880 WFLM-2835TR14x TR14x4 3,290 WFLM-2835TR16x TR16x2 4,110 WFLM-2835TR16x TR16x4 3,840 WFLM-2835TR18x TR18x4 4,390 WFLM-3244TR20x4 1, TR20x4 6,210 WFLM-3244TR24x5 1, TR24x5 7,420 WFLM-3846TR26x5 1, TR26x5 7,900* WFLM-3846TR28x5 1, TR28x5 5,900* WFLM-3846TR30x6 1, TR30x6 4,470* * snížené axiální zatížení v důsledku geometrie HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

28 drylin SD Produktová řada Trapézové z iglidur J350, pravý závit 1x45 J350SRM-1812TR8x1,5 Metrický Typ S = válcová Materiál iglidur J350 Číslo dílu Efektivní nosná plocha Max. stat. F axial [mm 2 ] x P [N] J350SRM-1812TR8x1, TR8x1,5 408 J350SRM-2215TR10x TR10x2 636 J350SRM-2624TR12x TR12x3 1,182 J350SRM-3024TR16x TR16x4 1,581 J350SRM-4027TR18x TR18x4 2,034 J350SRM-4530TR20x TR20x4 2,544 J350SRM-4550TR24x5 1, TR24x5 5, Výpočet životnosti, CAD soubory a další on-line nástroje

29 Produktová řada drylin SD Přírubové trapézové z iglidur J350, pravý závit d5 b2 J350FRM-2020TR8x1,5 Metrický Typ F = s přírubou Materiál iglidur J350 d4 d3 Číslo dílu Efektivní nosná d3 d4 d5 b2 Max. stat. plocha F axial [mm 2 ] x P [N] J350FRM-2020TR8x1, TR8x1,5 675 J350FRM-2525TR10x TR10x2 1,056 J350FRM-2835TR12x TR12x3 1,728 J350FRM-2835TR16x TR16x2 2,466 J350FRM-2835TR16x TR16x4 2,304 J350FRM-2835TR18x TR18x4 2,634 J350FRM-3244TR20x4 1, TR20x4 3,726 J350FRM-3244TR24x5 1, TR24x5 4,452 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

30 drylin SD Produktová řada Válcové trapézové z iglidur A180 (FDA certifikace), pravý závit 1x45 A180SRM-1812TR8x1,5 Metrický Typ S = válcová Materiál iglidur A180 Číslo dílu Efektivní nosná Max. stat. plocha F axial [mm 2 ] x P [N] A180SRM-1812TR8x1, TR8x1,5 476 A180SRM-2215TR10x TR10x2 742 A180SRM-2220TR10x TR10x2 991 A180SRM-2624TR12x TR12x3 1,379 A180SRM-3024TR16x TR16x4 1,845 A180SRM-3632TR16x TR16x4 2,464 A180SRM-4027TR18x TR18x4 2,373 A180SRM-3025TR20x TR20x4 2,471 A180SRM-4540TR20x4 1, TR20x4 3,955 A180SRM-7572TR36x6 3, TR36x6 13, Výpočet životnosti, CAD soubory a další on-line nástroje

31 Produktová řada drylin SD Přírubové trapézové z iglidur A180 (FDA certifikace)pravý závit A180SRM-2020TR8x1,5 d5 b2 Metrický Typ F = s přírubou Materiál iglidur A180 d4 d3 Číslo dílu Efektivní nosná d3 d4 d5 b2 Max. stat. plocha F axial [mm 2 ] x P [N] A180FRM-2020TR8x1, TR8x1,5 788 A180FRM-2525TR10x TR10x2 1,232 A180FRM-2835TR12x TR10x3 2,016 A180FRM-2835TR16x TR16x4 2,458 A180FRM-2835TR18x TR18x4 2,810 A180FRM-3244TR20x4 1, TR20x4 3,974 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

32 drylin SD Produktová řada "Anti-backlash" z iglidur J, pravý závit JSRM-AB-2220TR8x1,5 JSRM 1x45 sražení Anti-backlash Metrický Typ S = válcová JFRM Materiál iglidur J d5 b2 d4 d3 Číslo dílu Max. stat. F axial válcové x P [N] JSRM-AB-2220-TR8x1, TR8x1,5 500 JSRM-AB-2220-TR10x TR10x2 840 JSRM-AB-2624-TR12x TR12x3 1,185 JSRM-AB-3632-TR16x TR16x4 2,110 JSRM-AB-4036-TR18x TR18x4 2,700 JSRM-AB-4540-TR20x TR20x4 3,400 JSRM-AB-5048-TR24x TR24x5 4,800 Číslo dílu d3 d4 d5 b2 Max. stat. F axial s přírubou x P [N] JFRM-AB-2525-TR10x TR10x2 1,160 JFRM-AB-2525-TR10X TR10x3 1,110 JFRM-AB-2835-TR14x TR14x4 2,390 JFRM-AB-2835-TR16x TR16x2 2,300 JFRM-AB-2835-TR16x TR16x4 2,520 JFRM-AB-2835-TR18x TR18x4 2,890 JFRM-AB-3244-TR20x TR20x4 4,080 JFRM-AB-3244-TR24x TR24x5 4,890 Ostatní velikosti závitů a tvary s "Anti-backlash" funkcí na vyžádání Výpočet životnosti, CAD soubory a další on-line nástroje

33 Produktová řada drylin SD "Anti-backlash" z iglidur J, levý závit JSLM-AB-2220TR8x1,5 JSLM 1x45 sražení Anti-backlash Metrický Typ S = válcová Materiál iglidur J JFLM d5 b2 d4 d3 Číslo dílu Max. stat. F axial válcové x P [N] JSLM-AB-2220-TR10x TR10x2 840 Číslo dílu d3 d4 d5 b2 Max. stat. F axial s přírubou x P [N] JFLM-AB-2835-TR16x TR16x2 2,300 JFLM-AB-2835-TR16x TR16x4 2,520 JFLM-AB-2835-TR18x TR18x4 2,890 JFLM-AB-3244-TR20x TR20x4 4,080 JFLM-AB-3244-TR24x TR24x5 4,890 Ostatní velikosti závitů a tvary s "Anti-backlash" funkcí na vyžádání. Mrtvý chod vzniká při změně směru otáčení a je způsoben axiální vůlí ve šroubovém uložení. Axiální vůle je v tomto případě eliminována pomocí volného elementu, který je radiálně přitlačován pomocí pryžové pružiny. Vibrace, které jsou často příčinou hluku se také výrazně snižují. HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

34 drylin SD Produktová řada drylin - Vymezovací disk z materiálu iglidur J JDRM-4209TR10x2 d3 Metrický Vymezovací disk Materiál iglidur J Číslo dílu Efektivní nosná plocha d3 d4 d5 Max. stat. F axial [mm 2 ] x P [N] JDRM-4209TR10x TR10x2 508 JDRM-4811TR12x TR12x3 724 JDRM-4811TR14x TR14x4 828 JDRM-4811TR16x TR16x4 964 JDRM-4811TR18x TR18x4 1,104 JDRM-5513TR20x TR20x4 1,468 JDRM-5513TR24x TR24x5 1,756 JDRM-6214TR30x TR30x6 2,204 JDRM-7016TR36x TR36x6 3,316 *Max. stat. F axial může být přidána pouze k přírubové matici 1090 Výpočet životnosti, CAD soubory a další on-line nástroje

35 Moje skici drylin SD HENNLICH s.r.o. Tel Fax

36 drylin SD Produktová řada "High-helix" šrouby PTGSG-08x10-R-1000-ES Ø p (rozteč (pitch / / Steigung) stoupání) L Materiál: nerezová ocel (1,4021) Délka Rozteč (stoupání) Průměr Označení Přímost 0,3 mm / 300 mm "High-helix" šrouby - Číslo dílu Ø Rozteč (stoupání) Max. délka PTGSG-05x5-R- **-ES SG05x5 5,4 5 1,000 PTGSG-06,35x12,7-R- **-ES SG06,35x12,7 6,4 12,7 1,000 PTGSG-08x10-R*- **-ES SG08x10 8,2 10 2,000 PTGSG-08x15-R*- **-ES SG08x15 8,0 15 2,000 PTGSG-10x12-R*- **-ES SG10x12 10,0 12 2,000 PTGSG-10x50-R*- **-ES SG10x50 10,0 50 2,000 PTGSG-12x25-R*- **-ES SG12x25 11,9 25 2,000 PTGSG-18x24-R*- **-ES SG18x24 18,7 24 2,000 PTGSG-18x100-R*- **-ES SG18x100 18, ,000 * dostupné též s levým závitem -L, ** Délka v mm Všechny "high-helix" šrouby drylin mohou být dodány vč. obrobení dle zákaznické dokumentace. Prosím, zašlete nám Váš výkres a my Vám v krátkém čase zašleme nabídku. Rádi Vám též nabídneme metrické závity nebo jiné materiály Výpočet životnosti, CAD soubory a další on-line nástroje

37 Produktová řada drylin SD "high-helix" válcové z iglidur J JSRM-1812SG8x10 Metrický Typ S = válcová Material iglidur J Pravý závit Číslo dílu Efektivní nosná Max. stat. plocha [mm 2 ] x P F axial [N] JSRM-1413SG5x SG5x5 100* JSRM-1413SG6,35x12, SG6,35x12,7 100* JSRM-1812SG8x SG8x10 275* JSRM-1812SG8x SG8x JSRM-2215SG10x SG10x JSRM-2215SG10x SG10x JSRM-2220SG10x SG10x JSRM-2220SG10x SG10x JSRM-2624SG12x SG12x JSRM-3027SG18x SG18x24 1,825 JSRM-3027SG18x SG18x JSRM-4027SG18x SG18x JSRM-4036SG18x SG18x100 1,285 Levý závit Číslo dílu Efektivní nosná Max. stat. plocha [mm 2 ] x P F axial [N] JSLM-1812SG8x SG8x10 275* JSLM-2215SG10x SG10x JSLM-2215SG10x SG10x JSLM-2220SG10x SG10x JSLM-2220SG10x SG10x JSLM-3027SG18x SG18x JSLM-4027SG18x SG18x JSLM-4036SG18x SG18x100 1,285 * snížené axiální zatížení v důsledku geometrie Ostatní velikosti závitů a tvary na vyžádání. HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

38 drylin SD Produktová řada "High-helix" přírubové z iglidur J JFRM-2020SG8x10 d5 b2 Metrický Typ F = s přírubou Materiál iglidur J d4 d3 Pravý závit Číslo dílu Levý závit Efektivní nosná plocha [mm 2 ] d3 d4 d5 b2 Max. stat. F axial JFRM-1315SG5x SG5x5 100* JFRM-1315SG6,35x12, SG6,35x12,7 100* JFRM-2020SG8x SG8x10 458* JFRM-2020SG8x SG8x JFRM-2525SG10x SG10x JFRM-2525SG10x SG10x JFRM-2835SG12x SG12x JFRM-2835SG18x SG18x24 2,363 JFRM-2835SG18x SG18x100 1,250 Číslo dílu Efektivní nosná plocha [mm 2 ] x P d3 d4 d5 b2 Max. stat. [N] F axial JFLM-2020SG8x SG8x10 458* JFLM-2525SG10x SG10x JFLM-2525SG10x SG10x JFLM-2835SG12x SG12x JFLM-2835SG18x SG18x24 2,363 JFLM-2835SG18x SG18x100 1,250 * snížené axiální zatížení v důsledku geometrie Ostatní velikosti závitů a tvary na vyžádání. x P [N] 1094 Výpočet životnosti, CAD soubory a další on-line nástroje

39 d5 drylin SD Produktová řada drylin SD "Zero-backlash" z iglidur J d3 d3 d4 d4 b2 JFRM-ZB-0001-HH08x10 Řada Zero-backlash Metrický Typ F = s přírubou Materiál iglidur J 3 d5 Číslo dílu d3 d4 d5 * b2 xp JFRM-ZB-0001-HH5x5 5,3 13, ,2 3,7 32 4,1 SG5x5 JFRM-ZB-0001-HH6,35x12,7 6,35 13, ,2 3,7 32 4,1 SG6,35x12,7 JFRM-ZB-0001-HH08x ,1 28,3 5, ,8 SG8x10 JFRM-ZB-0001-HH08x ,1 28,3 5, ,8 SG8x15 JFRM-ZB-0001-HH10x ,1 28,3 5, ,8 SG10x12 JFRM-ZB-0001-HH10x ,1 28,3 5, ,8 SG10x50 * v závislosti na stoupání závitu / vůle Zákaznické rozměry na vyžádání lze kombinovat s "high-helix" šrouby strana 1102 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

40 drylin SD Produktová řada Vodící jsou též používány v našich posuvných stolech strana 1157 Obdélníkové Číslo dílu R-pravý, L-levý závit posuvný stůl n 4,5 n 8,5 SHT-1210-TRM10x2 TR10x2 pravý SHT-12 st SHT-1210-TRM10x2-L TR10x2 levý SHT-12 st SHT-1210-TRM10x3 TR10x3 pravý SHT-12 st SHT-1210-TRM10x3-L TR10x3 levý SHT-12 st SHT-1210-SM10x12 SG10x12 pravý SHTS-12 st SHT-1210-SM10x12-L SG10x12 levý SHTS-12 st SHT-1210-SM10x50 SG10x50 pravý SHTS-12 st SHT-1210-SM10x50-L SG10x50 levý SHTS-12 st Matice s přírubou Číslo dílu R-pravý, posuvný stůl L-levý závit SHT-2018-SM18x100 SG18x100 pravý SHTS-20 st , , n Ø28 SHT-2018-SM18x100-L SG18x100 levý SHTS-20 st SHT-2018-TRM18x4 TR18x4 pravý SHTS-20 st SHT-2018-TRM18x4-L TR18x4 levý SHT-20 st SHT-2018-TRM18x8 TR18x8P4 pravý SHT-20 st SHT-2018-TRM18x8-L TR18x8P4 levý SHT-20 st Upozorňujeme: není symetrická Matice bez axiálního zajištění 3x Číslo dílu R-pravý, L-levý závit posuvný stůl SWZ M8x1 pravý SLW-0630 st SWZ M8x1 levý SLW-0630 st SWZ TR8x1,5 pravý SLW-0630 st SWZ TR8x1,5 levý SLW-0630 st SWZ SG8x10 pravý SLW-0630 st SWZ SG8x10 levý SLW-0630 st SWZ SG8x15 pravý SLW-0630 st Výpočet životnosti, CAD soubory a další on-line nástroje

41 Produktová řada drylin SD Matice s axiálním zajištěním 3 Ø15 17,5 5x Číslo dílu posuvný stůl SWZ-W TR10x2 pravý SLW-1040 strana 1176 SWZ-W TR10x2 levý SLW-1040 strana 1176 SWZ-W TR10x3 pravý SLW-1040 strana 1176 SWZ-W TR10x3 levý SLW-1040 strana 1176 SWZ-W SG10x12 pravý SLWS-1040 strana 1179 SWZ-W L SG10x12 levý SLWS-1040 strana 1179 SWZ-W SG10x50 pravý SLWS-1040 strana 1179 SWZ-W SG10x50 levý SLWS-1040 strana 1179 ( 4x45 ) (5,8) 7,8 (8) (20) n (17) (n 25) Číslo dílu posuvný stůl SWZ-W TR14x3 pravý SLW-1660 strana 1176 SWZ-W TR14x4 pravý SLW-1660 strana 1176 SWZ-W TR14x4 levý SLW-1660 strana 1176 (20) (25,8) Ø x45 30 SWZ-W-2080,.. 30 SWZ-W-25120,.. Číslo dílu posuvný stůl SWZ-W TR18x4 pravý SLW-2080 strana 984 SWZ-W TR18x4 levý SLW-2080 strana 984 SWZ-W TR18x8P4 pravý SLW-2080 strana 984 SWZ-W TR18x8P4 levý SLW-2080 strana 984 SWZ-W SG18x100 pravý SLWS-2080 strana 1179 SWZ-W SG18x100 levý SLWS-2080 strana 1179 SWZ-W SG18x24 pravý SLWS-2080 strana 1179 SWZ-W SG18x24 levý SLWS-2080 strana 1179 SWZ-W * TR24x5 pravý SLW strana 1176 SWZ-W * TR24x5 levý SLW strana 1176 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz * bez axiálního zajištění 1097

42 drylin SD Produktová řada Dělená z iglidur J JTRM-2230TR10x2 b Metrický Trapézový závit Materiál iglidur J r ds Dodávka zahrnuje dvě poloviny a 1 ks nerezové (V2A) dle DIN 934, která slouží jako pojistka proti otáčení. s k Technická data Číslo dílu Max. axiální zatížení Vložená statické* statické** [N] [N] DIN 934 JTRM-2230TR10x M4 JTRM-3240TR20x4 1,000 1,500 M5 JTRM-3240TR20x8P4 1,000 1,500 M5 Číslo dílu b ds k r s JTRM-2230TR10x ,6 TR10x ,5 7 1,5 1,3 JTRM-3240TR20x ,2 TR20x ,6 8 2,5 1,6 JTRM-3240TR20x8P ,2 TR20x8P ,6 8 2,5 1,6 * Zajištěno v domečku radiální vloženou maticí DIN934 ** Zajištěno pojistnými kroužky, DIN Výpočet životnosti, CAD soubory a další on-line nástroje

43 Produktová řada drylin SD Dodávka vč. ložiskového domečku RGAS-JTRM-TR10x2 Metrický Trapézový závit Materiál iglidur J Malý Hliníkový domeček Lineární kluzné pouzdro Technická data Číslo dílu Matice Pojistný kroužek RGAS-JTRM-TR10x2 DIN 439 M4 DIN 471-A22 RGAS-JTRM-TR20x4 DIN 439 M5 DIN 471-A32 RGAS-JTRM-TR20x8P4 DIN 439 M5 DIN 471-A32 Číslo dílu d H H1 H2 A A1 A2 E E1 S RGAS-JTRM-TR10x2 TR10x ,3 RGAS-JTRM-TR20x4 TR20x ,4 RGAS-JTRM-TR20x8P4 TR20x8P ,4 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

44 drylin SD Produktová řada Výkyvné pohybové JFRKM-EFOM-TR8x1,5 TR: Trapézový závit SG: "High-helix" závit Tělo vozíku Metrický Řada K Typ F = s přírubou Materiál iglidur J d5 L b2 m h db Výkyvné pohybové s trapézovým závitem Číslo dílu Efektivní h L b2 m db d5 Max. stat. Úhel nosná plocha F axial výkyvu [mm 2 ] x P [N] stat dyn. JFRKM-EFOM-TR8x1, , ,2 5,3x8 TR8x1, JFRKM-EFOM-TR10x , ,2 5,3x8 TR10x JFRKM-EFOM-TR10x , ,2 5,3x8 TR10x Výkyvné pohybové s "high-helix" závitem Číslo dílu Efektivní h L b2 m db d5 max. stat. Úhel nosná plocha F axial výkyvu [mm 2 ] x P [N] stat. dyn. JFRKM-EFOM-SG08x , ,2 5,3x8 SG08x JFRKM-EFOM-SG10x , ,2 5,3x8 SG10x Výpočet životnosti, CAD soubory a další on-line nástroje
