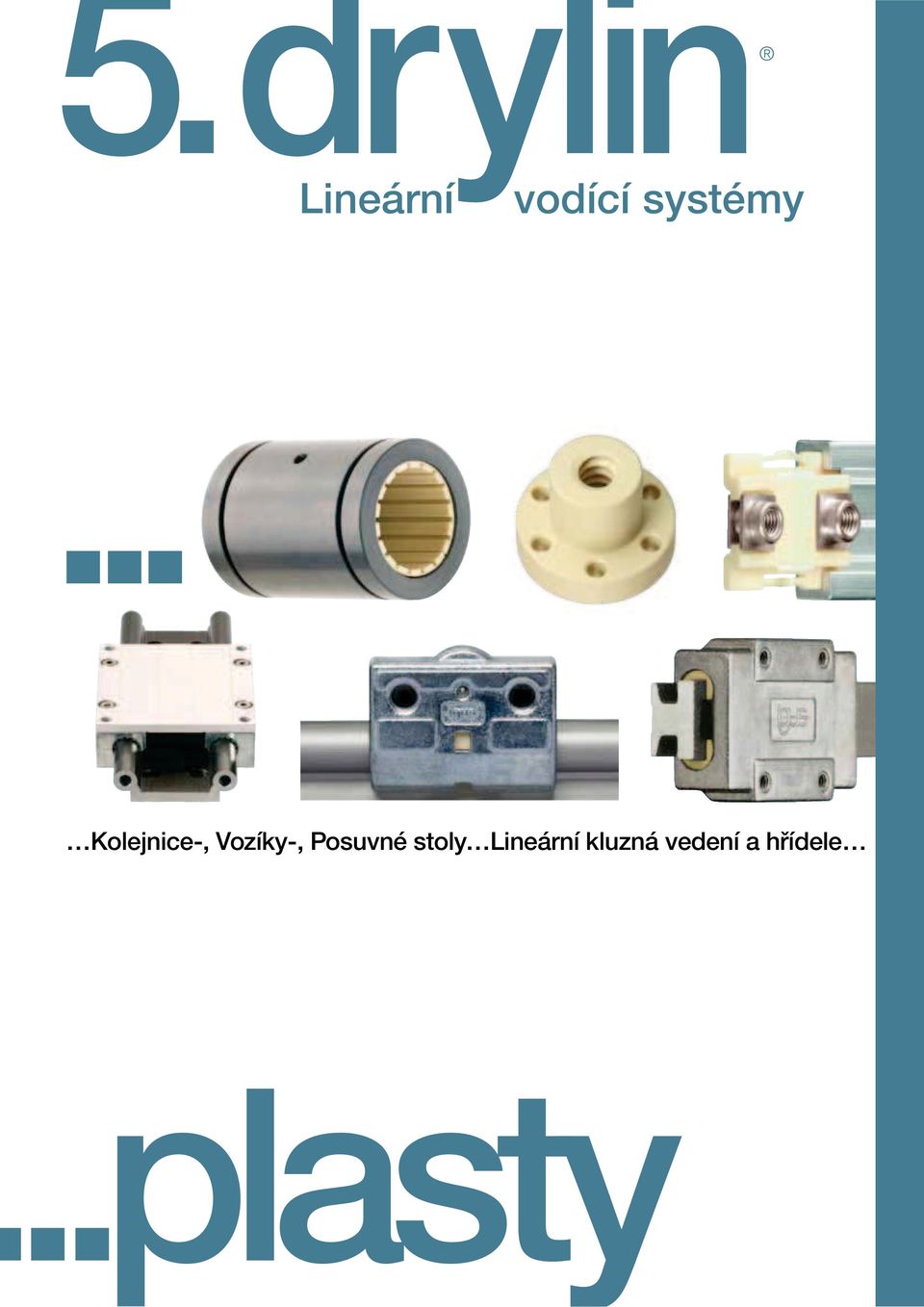

Lineární vodící systémy ... Kolejnice-, Vozíky-, Posuvné stoly Lineární kluzná vedení a hřídele. ..plasty

Transkript

1 5. dr ylin vodící systémy... Kolejnice-, Vozíky-, Posuvné stoly kluzná a hřídele..plasty

2 Příklady aplikací: Zajímavé aplikace si můžete prohlédnout on-line na GESET ETIKETTIER-SYSTEME GmbH ETIKETOVACÍ STROJ V BALÍCÍM PRŮMYSLU Rychlé a flexibilní nastavení formátu bez nutnosti mazání s velmi příznivou cenou - to vše nabízí lineární T. Další výhoda: s ruční aretací. 884

3 STROJ NA ZÁTKOVÁNÍ LAHVÍ SEKTU Díky své samomaznosti a vysoké chemické odolnosti je lineární výborným řešením pro mnoho aplikací v potravinářském průmyslu. (Sick International Kellereimaschinen GmbH) FORMÁTOVACÍ, PLNÍCÍ LINKA kluzná pro vysoké teploty (do +120 C) jsou použita v systému nástrojů plnící a formátovací linky. (Unifill SpA, Italy) SYSTÉM POSUVNÝCH DVEŘÍ Tichý a plynulý provoz a obrovské úspory jsou realizovány díky lineárnímu mu R. Posuvné dveře obráběcího stroje jsou vedeny na tvrděeloxovaných vodících tyčích. (Alzmetall GmbH + Co. KG) SYSTÉMY NA VÝROBU HLINÍKOVÝCH OBALŮ Požadavky na bezmazný systém odolávající aerosolu z barev, vedl k aplikaci ho lineárního. (Mall + Herlan GmbH) NASTAVENÍ OPTICKÉ HLAVY Vertikální nastavení optické hlavy se provádí pomocí lineárního ho T, který umožňuje plynulé a přesné nastavení výšky. (ERSA GmbH) MOBILNÍ OKRUŽNÍ PILA Modulární vodící systém ho W s kluznými vložkami iglidur byl použit k nastavování pilového kotouče v mobilní okružní pile. (Serra Maschinenbau GmbH) HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 885

4 vodící systémy Přehled produktů T od strany 903 TS-01 Standardní kolejnice TS-11 Snížená hmotnost kolejnice TW-01 Standardní TWA-01 Automatický TW-HKA TW-02 Ruční aretace, Heavy Duty TW-03 Kompaktní str. 910 str. 910 str. 911 str. 911 str. 912 str. 913 str. 913 N Nízkoprofilové lineární od strany 925 NS Kolejnice šířka 17 mm NW Vozík se závity NW-02-17P Vozík se závity, předepjatý NW dvojitý se závity NS Kolejnice šířka 27mm NW-01-27/ NW Vozík s montážními otvory NW P Vozík s montážními otvory, předepjatý str. 932 str. 932 str. 932 str. 932 str. 933 str. 933 str. 933 NW NW NSKB-... Standardní Kompaktní Koncovky se se závity závity str. 936 str. 936 str. 937 W Modulární vodící systém od strany 939 WSQ Jednořadá kolejnice čtvercová WJ200QM WS Vozík čtvercovýjednořadá kolejnice kulatá WJ200UM Vozík kulatý WJUME Vozík Turn to fit nastavitelný WJRM Hybridní WJRM Hybridní str. 952 str. 953 str. 954 str. 954 str. 955 str. 957 str. 957 R od strany 975 JUM/JUMO Kluzná vložka iglidur J otevřená/ uzavřená dlouhá (-01) a krátká (-02) JUM/ JUMO-11 Kluzná vložka iglidur J otevřená/ uzavřená zmenšená vůle (-11) XUM/XUMO Kluzná vložka iglidur X otevřená/ uzavřená dlouhá (-01) a krátká (-02) E7UM-01 WLM Kluzná vložka iglidur E7 pro nerezové pouzdro hřídele lisované z iglidur L100 RJUM-01 pouzdro RJUM-11 pouzdro zmenšená vůle str. 984 str. 985 str. 989 str. 992 str. 994 str. 996 str Více informací na

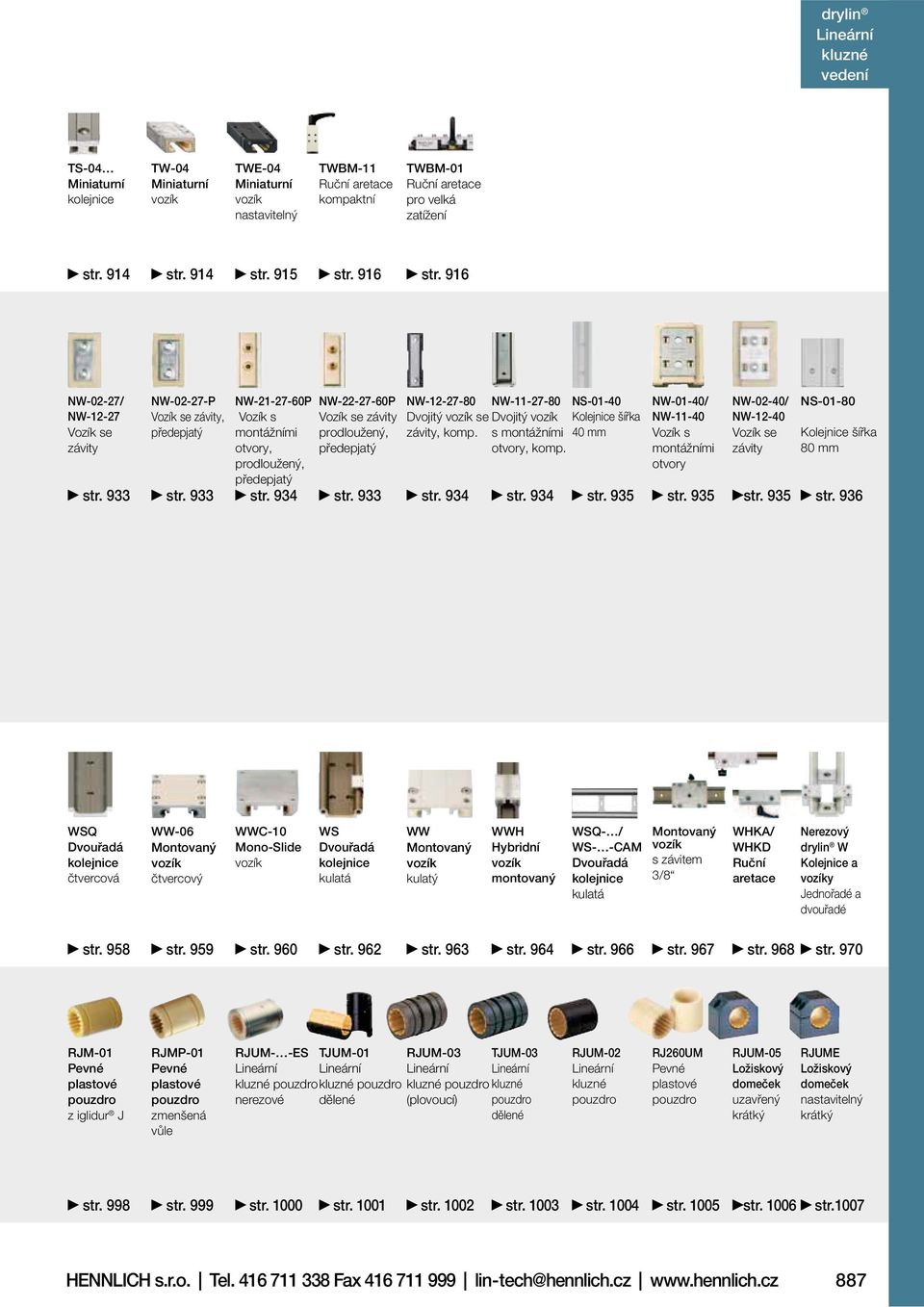

5 TS-04 Miniaturní kolejnice TW-04 Miniaturní TWE-04 Miniaturní nastavitelný TWBM-11 Ruční aretace kompaktní TWBM-01 Ruční aretace pro velká zatížení str. 914 str. 914 str. 915 str. 916 str. 916 NW-02-27/ NW Vozík se závity NW P Vozík se závity, předepjatý NW P Vozík s montážními otvory, prodloužený, předepjatý NW P Vozík se závity prodloužený, předepjatý NW Dvojitý se závity, komp. NW Dvojitý s montážními otvory, komp. NS Kolejnice šířka 40 mm NW-01-40/ NW Vozík s montážními otvory NW-02-40/ NW Vozík se závity NS Kolejnice šířka 80 mm str. 933 str. 933 str. 934 str. 933 str. 934 str. 934 str. 935 str. 935 str. 935 str. 936 WSQ Dvouřadá kolejnice čtvercová WW-06 Montovaný čtvercový WWC-10 Mono-Slide WS Dvouřadá kolejnice kulatá WW Montovaný kulatý WWH Hybridní montovaný WSQ- / WS- -CAM Dvouřadá kolejnice kulatá Montovaný s závitem 3/8 WHKA/ WHKD Ruční aretace Nerezový W Kolejnice a y Jednořadé a dvouřadé str. 958 str. 959 str. 960 str. 962 str. 963 str. 964 str. 966 str. 967 str. 968 str. 970 RJM-01 Pevné plastové pouzdro z iglidur J RJMP-01 Pevné plastové pouzdro zmenšená vůle RJUM- -ES TJUM-01 pouzdro pouzdro nerezové dělené RJUM-03 pouzdro (plovoucí) TJUM-03 pouzdro dělené RJUM-02 pouzdro RJ260UM Pevné plastové pouzdro RJUM-05 uzavřený krátký RJUME nastavitelný krátký str. 998 str. 999 str str str str str str str str.1007 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 887

6 vodící systémy Přehled produktů R Kruhové lineární od strany 975 TJUM-05 dělený krátký RJUMT otevřený tandemový RJUM-06 uzavřený, dlouhý RJUM-06- -LL, plovoucí OJUM-01 pouzdro otevřené OJUM-03 pouzdro otevřené (plovoucí) OJUM-06 otevřený plovoucí str str str str str str str RGAS krátký OGAS otevřený krátký str str SD Pohybové šrouby a matice od strany 1057 Trapézový šroub ocel a hliník Pravolevý trapézový šroub Metrické matice Trapézové matice z iglidur Válcové matice Miniaturní s ploškou pro matice stranový klíč Vícechodé matice str str str str str str str Fast Forward Koncové bloky tr. matice pro tr. šrouby s kuličkovými ložisky Adaptéry Koncové bloky - pro tr. šrouby Svěrný s kuličkovým ložiskem kroužek str str str str.1108 str Q Čtvercové od strany 1111 AWMQ Čtvercová trubka QWE s nastavitelnou vůlí QWE s nastavitelnou vůlí a ruční aretací QJRM(T) QJFM(T) Přírubový ložiskový QJRMP Pevné pouzdro Příslušenství str str str str str str str Více informací na

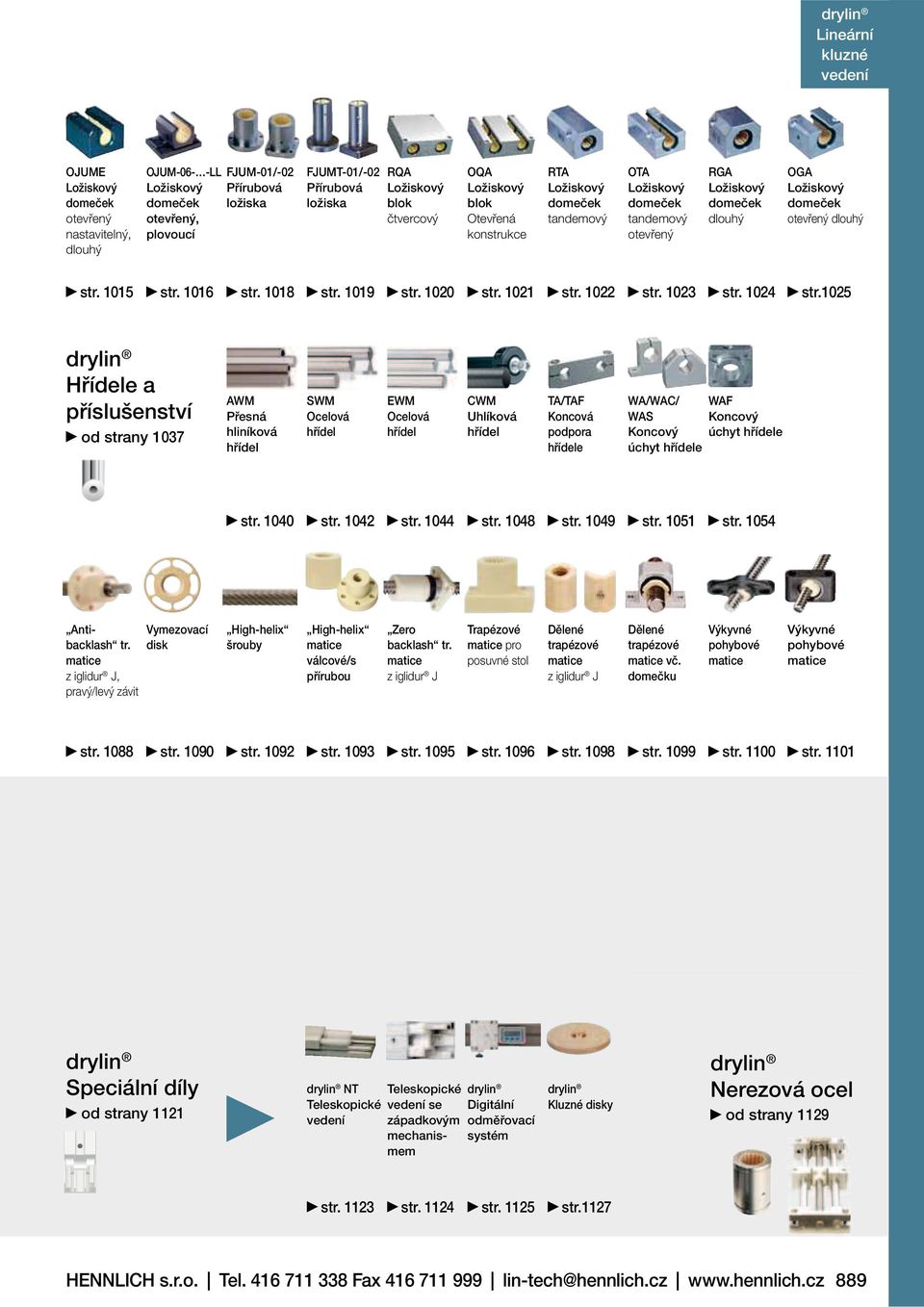

7 OJUME otevřený nastavitelný, dlouhý OJUM-06- -LL otevřený, plovoucí FJUM-01/-02 Přírubová ložiska FJUMT-01/-02 Přírubová ložiska RQA blok čtvercový OQA blok Otevřená konstrukce RTA tandemový OTA tandemový otevřený RGA dlouhý OGA otevřený dlouhý str str str str str str str str str str.1025 Hřídele a příslušenství od strany 1037 AWM Přesná hliníková hřídel SWM Ocelová hřídel EWM Ocelová hřídel CWM Uhlíková hřídel TA/TAF Koncová podpora hřídele WA/WAC/ WAF WAS Koncový Koncový úchyt hřídele úchyt hřídele str str str str str str str Antibacklash tr. matice z iglidur J, pravý/levý závit Vymezovací disk High-helix šrouby High-helix matice válcové/s přírubou Zero backlash tr. matice z iglidur J Trapézové matice pro posuvné stol Dělené trapézové matice z iglidur J Dělené trapézové matice vč. domečku Výkyvné pohybové matice Výkyvné pohybové matice str str str str str str str str str str Speciální díly od strany 1121 NT Teleskopické Teleskopické se Digitální západkovým odměřovací mechanismem systém Kluzné disky Nerezová ocel od strany 1129 str str str str.1127 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 889

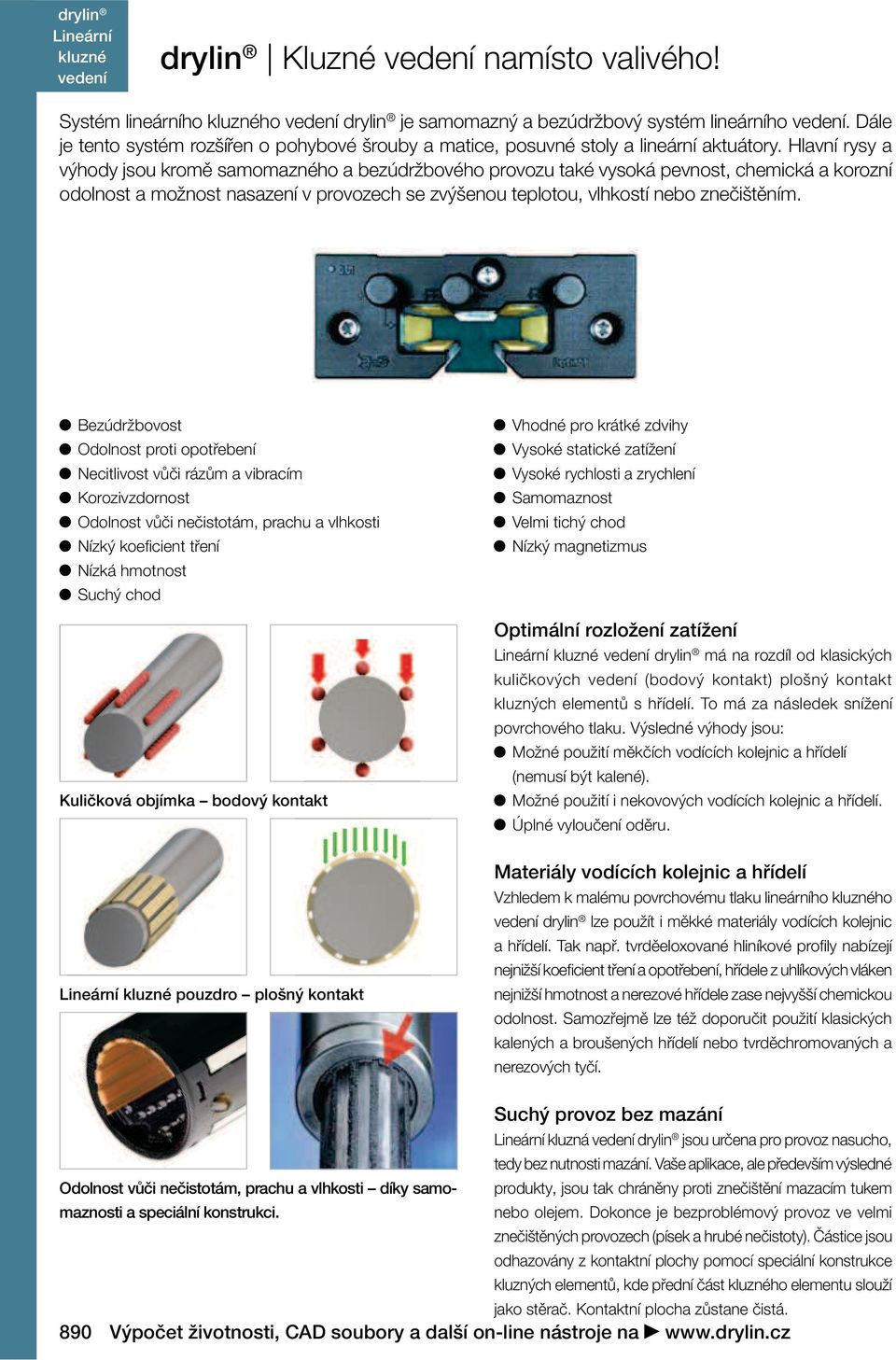

8 Kluzné namísto valivého! Systém lineárního ho je samomazný a bezúdržbový systém lineárního. Dále je tento systém rozšířen o pohybové šrouby a matice, posuvné stoly a lineární aktuátory. Hlavní rysy a výhody jsou kromě samomazného a bezúdržbového provozu také vysoká pevnost, chemická a korozní odolnost a možnost nasazení v provozech se zvýšenou teplotou, vlhkostí nebo znečištěním. Bezúdržbovost Odolnost proti opotřebení Necitlivost vůči rázům a vibracím Korozivzdornost Odolnost vůči nečistotám, prachu a vlhkosti Nízký koeficient tření Nízká hmotnost Suchý chod Kuličková objímka bodový kontakt pouzdro plošný kontakt Vhodné pro krátké zdvihy Vysoké statické zatížení Vysoké rychlosti a zrychlení Samomaznost Velmi tichý chod Nízký magnetizmus Optimální rozložení zatížení má na rozdíl od klasických kuličkových (bodový kontakt) plošný kontakt kluzných elementů s hřídelí. To má za následek snížení povrchového tlaku. Výsledné výhody jsou: Možné použití měkčích vodících kolejnic a hřídelí (nemusí být kalené). Možné použití i nekovových vodících kolejnic a hřídelí. Úplné vyloučení oděru. Materiály vodících kolejnic a hřídelí Vzhledem k malému povrchovému tlaku lineárního ho lze použít i měkké materiály vodících kolejnic a hřídelí. Tak např. tvrděeloxované hliníkové profily nabízejí nejnižší koeficient tření a opotřebení, hřídele z uhlíkových vláken nejnižší hmotnost a nerezové hřídele zase nejvyšší chemickou odolnost. Samozřejmě lze též doporučit použití klasických kalených a broušených hřídelí nebo tvrděchromovaných a nerezových tyčí. Suchý provoz bez mazání kluzná jsou určena pro provoz nasucho, tedy bez nutnosti mazání. Vaše aplikace, ale především výsledné Odolnost vůči nečistotám, prachu a vlhkosti díky samomaznosti a speciální konstrukci. nebo olejem. Dokonce je bezproblémový provoz ve velmi produkty, jsou tak chráněny proti znečištění mazacím tukem znečištěných provozech (písek a hrubé nečistoty). Částice jsou odhazovány z kontaktní plochy pomocí speciální konstrukce kluzných elementů, kde přední část ho elementu slouží jako stěrač. Kontaktní plocha zůstane čistá. 890 Výpočet životnosti, CAD soubory a další on-line nástroje na

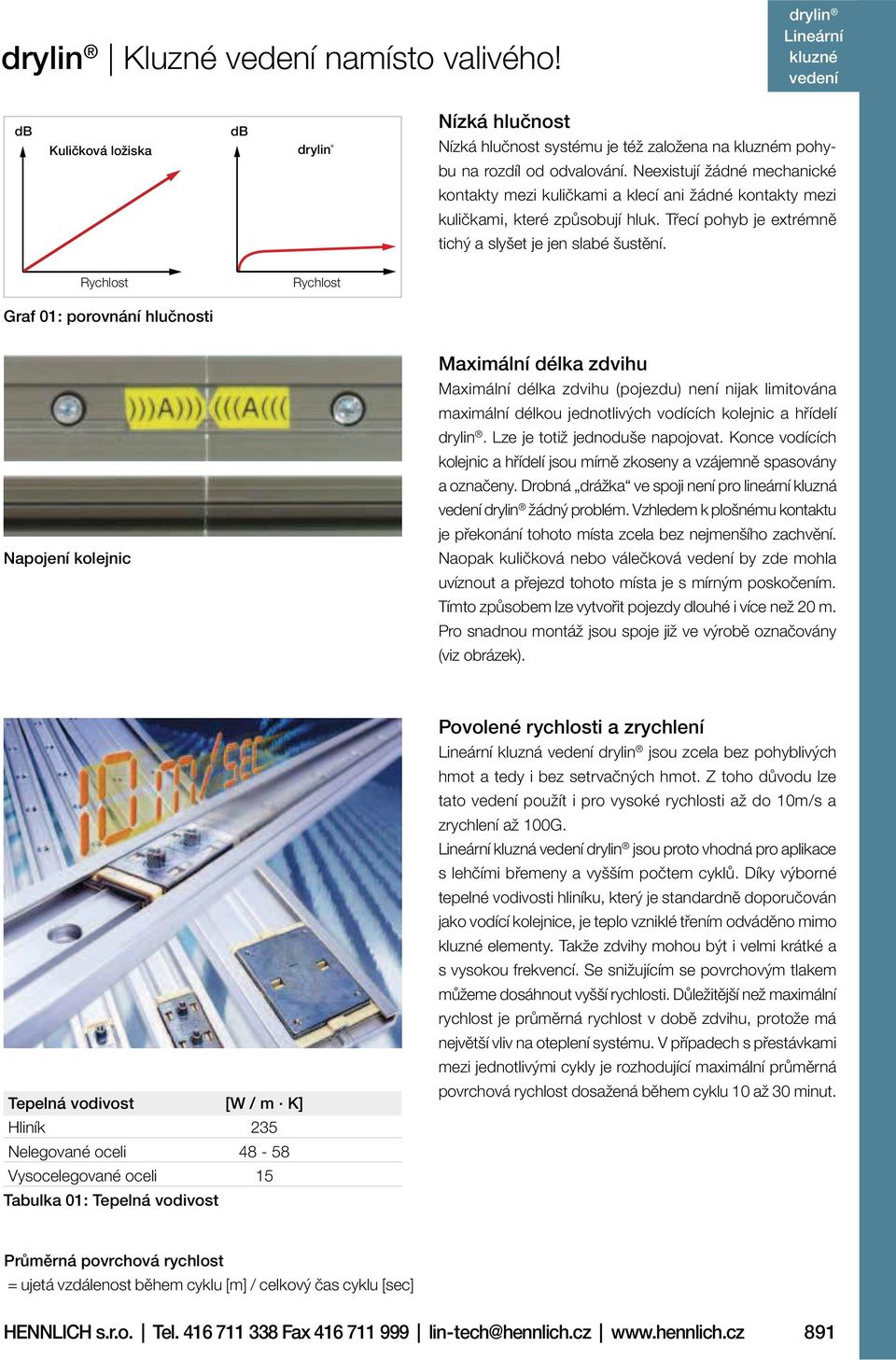

9 Kluzné namísto valivého! db db Kuličková ložiska Nízká hlučnost Nízká hlučnost systému je též založena na m pohybu na rozdíl od odvalování. Neexistují žádné mechanické kontakty mezi kuličkami a klecí ani žádné kontakty mezi kuličkami, které způsobují hluk. Třecí pohyb je extrémně tichý a slyšet je jen slabé šustění. n Rychlost Rychlost Graf 01: porovnání hlučnosti Napojení kolejnic Maximální délka zdvihu Maximální délka zdvihu (pojezdu) není nijak limitována maximální délkou jednotlivých vodících kolejnic a hřídelí. Lze je totiž jednoduše napojovat. Konce vodících kolejnic a hřídelí jsou mírně zkoseny a vzájemně spasovány a označeny. Drobná drážka ve spoji není pro lineární kluzná žádný problém. Vzhledem k plošnému kontaktu je překonání tohoto místa zcela bez nejmenšího zachvění. Naopak kuličková nebo válečková by zde mohla uvíznout a přejezd tohoto místa je s mírným poskočením. Tímto způsobem lze vytvořit pojezdy dlouhé i více než 20 m. Pro snadnou montáž jsou spoje již ve výrobě označovány (viz obrázek). Tepelná vodivost [W / m K] Hliník 235 Nelegované oceli Vysocelegované oceli 15 Tabulka 01: Tepelná vodivost Povolené rychlosti a zrychlení kluzná jsou zcela bez pohyblivých hmot a tedy i bez setrvačných hmot. Z toho důvodu lze tato použít i pro vysoké rychlosti až do 10m/s a zrychlení až 100G. kluzná jsou proto vhodná pro aplikace s lehčími břemeny a vyšším počtem cyklů. Díky výborné tepelné vodivosti hliníku, který je standardně doporučován jako vodící kolejnice, je teplo vzniklé třením odváděno mimo elementy. Takže zdvihy mohou být i velmi krátké a s vysokou frekvencí. Se snižujícím se povrchovým tlakem můžeme dosáhnout vyšší rychlosti. Důležitější než maximální rychlost je průměrná rychlost v době zdvihu, protože má největší vliv na oteplení systému. V případech s přestávkami mezi jednotlivými cykly je rozhodující maximální průměrná povrchová rychlost dosažená během cyklu 10 až 30 minut. Průměrná povrchová rychlost = ujetá vzdálenost během cyklu [m] / celkový čas cyklu [sec] HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 891

10 Kluzné namísto valivého! Korozní chování Nízká absorpce vlhkosti materiálu iglidur J, J200 a X umožňuje i podvodní aplikaci. Aplikace z nerezové oceli nebo tvrděeloxovaného hliníku poskytují korozivzdornost celého vodícího systému. Tvrděeloxovaný hliník má chemickou odolnost v rozsahu ph 2-7. Pro speciální aplikace (nestandardní nebo speciální chemikálie) doporučujeme test, na který Vám poskytneme vzorky zdarma nebo za zvýhodněnou cenu. Extrémní podmínky v aplikacích na vrtných plošinách Plnící stroj, Krones AG, Rosenheim Chemická odolnost Standardní materiál iglidur J je odolný proti slabým kyselinám, zředěným louhům, palivům a běžným druhům maziv. Intenzivní čištění mokrou nebo horkou cestou za použití běžných čisticích prostředků, a to i v potravinářském průmyslu, též není problém. Pro aplikace v prostředích s extrémní chemickou zátěží doporučujeme použít lineární s kluznými vložkami z materiálu iglidur X. Chemická odolnost celého lineárního ho systému rovněž závisí na použitých materiálech hřídelí. Vysocelegované nerezové oceli mají přirozeně nejvyšší chemickou odolnost. Doporučujeme ocel X105CrMo17 (1.4125) nebo měkké nerezové oceli VA (např ). Teploty Kluzné elementy z materiálů iglidur J a J200 mohou být použity v teplotním rozsahu 40 C až +90 C. Vyšších rychlostí a zatížení lze dosáhnout použitím hliníkových kolejnic a hřídelí, které mají výbornou teplotní vodivost. Kluzné elementy z materiálu iglidur X lze požít pro teploty od 100 C do +250 C. s materiálem iglidur X v teplotně náročné aplikaci slévárny. Samomazné a odolné proti nečistotám Použití ve znečištěných prostředích Použití ho lineárního ve znečištěném prostředí je možné. Nečistoty jsou díky konstrukci kluzných elementů odhazovány a shrnovány mimo kontaktní plochu a tím nedochází k poškozování kluzných elementů vč. vodících kolejnic a hřídelí. Tvrděeloxovaný povrch Tvrděeloxované povrchy se vyznačují velmi dobrou odolností proti opotřebení, vysokou chemickou odolností a vysokým stupněm tvrdosti. Je třeba brát v úvahu, že jde o technický a nikoliv dekorační povrch. Změna barevného odstínu a drobné trhlinky jsou průvodním jevem této povrchové úpravy a nemají vliv na velikost koeficientu tření, chemickou a korozní odolnost nebo životnost. Plochy řezů a případné mechanické opracování plochy je již bez této povrchové úpravy. 892 Výpočet životnosti, CAD soubory a další on-line nástroje na

11 Materiály Materiály igus nabízí různé materiály kluzných elementů a vodících tyčí a kolejnic. Testy prováděné v průběhu mnoha let ukázaly, že materiály iglidur J, J200 a X jsou ideálními materiály pro většinu lineárních aplikací a to díky jejich nízkému tření a vysoké odolnosti proti opotřebení Ideální materiálová kombinace iglidur J kluzný materiál iglidur J dosáhl v našich testech nejlepších výsledků s téměř všemi materiály hřídelí. Srovnávací laboratorní testy prokázaly, že materiál iglidur J má nejnižší míru opotřebení a velmi nízký koeficient tření. Speciální vlastnosti materiálu iglidur J: Bezúdržbové samomazné Nízký koeficient tření Vynikající odolnost proti opotřebení Velmi malá nasákavost Více o iglidur J od strany 109. iglidur J200 Materiál iglidur J200 byl navržen a vyvinut speciálně pro lineární aplikace s vodícími tyčemi a kolejnicemi z tvrděeloxovaného hliníku. Tato kombinace dosahuje zdaleka nejlepších výsledků v našich laboratorních testech. Speciální vlastnosti materiálu iglidur J200: Bezúdržbovost Mimořádně dlouhá životnost v kombinaci s tvrděeloxovanými povrchy Nízký koeficient tření v kombinaci s tvrděeloxovanými povrchy Vynikající odolnost proti opotřebení v kombinaci s tvrděeloxovanými povrchy Více o iglidur J200 od strany 295. iglidur X Materiál iglidur X se vyznačuje vysokou teplotní odolností a pevnosti v tlaku v kombinaci s výbornou chemickou odolností. iglidur X dosahuje nejlepší odolnosti proti opotřebení na nerezových a tvrděchromovaných hřídelích. Speciální vlastnosti materiálu iglidur X: Bezúdržbovost Teplotní odolnost od 100 C do +250 C (v nepřetržitém provozu) Univerzální chemická odolnost Velmi nízká absorpce vlhkosti Více o iglidur X od strany 173 Ostatní materiály: iglidur A180, FDA kompatibilní Více o iglidu iglidur A180 od strany 411. Opotřebení Tření iglidur J iglidur J200 iglidur X AWM SWM EWM EEWM hv J200 J X AWM SWM EWM EEWM hv J200 J X AWM: Tvrděeloxované hliníkové hřídele, h8 SWM: Kalené a broušené ocelové hřídele, h6, (1.1213) EWM: Kalené a broušené nerezové hřídele, h6, (1.4125) EEWM: Kalené a broušené nerezové hřídele, h6, (1.4034) hv: Tvrděchromované ocelové hřídele, h7, (1.1213) HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 893

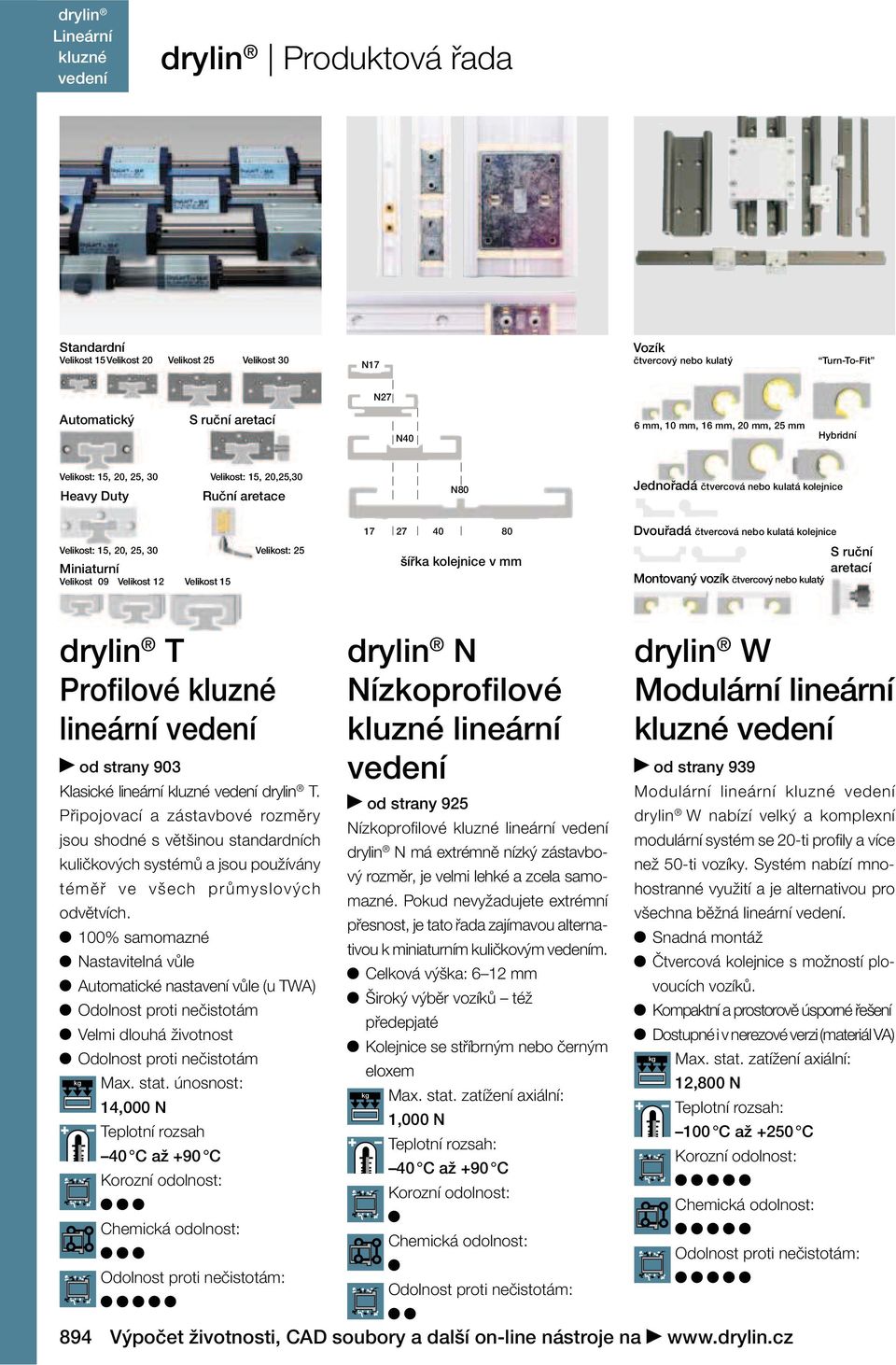

12 Produktová řada Standardní Velikost 15 Velikost 20 Velikost 25 Velikost 30 N17 Vozík čtvercový nebo kulatý Turn-To-Fit N27 Automatický S ruční aretací N40 6 mm, 10 mm, 16 mm, 20 mm, 25 mm Hybridní Velikost: 15, 20, 25, 30 Velikost: 15, 20,25,30 Heavy Duty Ruční aretace N80 Jednořadá čtvercová nebo kulatá kolejnice Velikost: 15, 20, 25, 30 Velikost: 25 Miniaturní Velikost 09 Velikost 12 Velikost šířka kolejnice v mm Dvouřadá čtvercová nebo kulatá kolejnice Montovaný čtvercový nebo kulatý S ruční aretací T Profilové lineární od strany 903 Klasické lineární T. Připojovací a zástavbové rozměry jsou shodné s většinou standardních kuličkových systémů a jsou používány téměř ve všech průmyslových odvětvích. kg 100% samomazné Nastavitelná vůle Automatické nastavení vůle (u TWA) Odolnost proti nečistotám Velmi dlouhá životnost Odolnost proti nečistotám Max. stat. únosnost: 14,000 N Teplotní rozsah 40 C až +90 C Korozní odolnost: Chemická odolnost: Odolnost proti nečistotám: N Nízkoprofilové lineární od strany 925 Nízkoprofilové lineární N má extrémně nízký zástavbový rozměr, je velmi lehké a zcela samomazné. Pokud nevyžadujete extrémní přesnost, je tato řada zajímavou alternativou k miniaturním kuličkovým m. kg Celková výška: 6 12 mm Široký výběr ů též předepjaté Kolejnice se stříbrným nebo černým eloxem Max. stat. zatížení axiální: 1,000 N Teplotní rozsah: 40 C až +90 C Korozní odolnost: Chemická odolnost: Odolnost proti nečistotám: W Modulární lineární od strany 939 Modulární lineární W nabízí velký a komplexní modulární systém se 20-ti profily a více než 50-ti y. Systém nabízí mnohostranné využití a je alternativou pro všechna běžná lineární. kg Snadná montáž Čtvercová kolejnice s možností plovoucích ů. Kompaktní a prostorově úsporné řešení Dostupné i v nerezové verzi (materiál VA) Max. stat. zatížení axiální: 12,800 N Teplotní rozsah: 100 C až +250 C Korozní odolnost: Chemická odolnost: Odolnost proti nečistotám: 894 Výpočet životnosti, CAD soubory a další on-line nástroje na

13 Kluzná vložka otevřená nebo uzavřená Kluzné pouzdro uzavřené nebo otevřené Hřídele Podpory Trapézové a high-helix matice pouzdro bez příruby s přírubou Pevné plastové pouzdro hliník, ocel, nerezová ocel,uhlíková vlákna Koncové úchyty Trapézové a high-helix šrouby Podepřené hřídele Ložiskové domečky Koncový úchyt Trapézové matice, předepjaté Koncové bloky tr. šroubů široká a úzká podpěra R Kruhové lineární od strany 975 R je alternativou ke klasickým kuličkovým objímkám. kluzná pouzdra mohou nyní pracovat zcela bez mazání a pohybovat se na všech dostupných materiálech hřídelí, a to nejen na kalených ocelových hřídelích. kg Stejné zástavbové rozměry jako klasické kuličkové objímky Hřídele, ložiskové domečky a příslušenství jsou dostupné ze skladu ve výrobním závodě igus Vyměnitelné vložky Max. stat. zatížení axiální: 40,000 N Teplotní rozsah: 40 C to +250 C Korozní odolnost: Chemická odolnost: Hřídele od strany 1037 Kromě kluzných vložek a lineárních kluzných pouzder zahrnuje tento lineární kluzný systém též hřídele různých materiálů a povrchových úprav. Cílem je poskytnout zákazníkům ideální kombinaci materiálů pro optimální koeficient tření, odolnosti a životnost. Za tímto účelem má širokou škálu možností. Nízká hmotnost Úspora až 50% Též podepřené hřídele Samostatně obráběné domečky K dispozici ze skladu ve výrobním závodě Průměry 6 50 mm Pevná a pohyblivá podpora hřídelí Různé koncové úchyty hřídelí Pohybové šrouby od strany 1067 Pohybové šrouby a matice převádějí rotační pohyb na lineární. Tím, že matice jsou plastové a tedy samomazné a bezúdržbové, lze je aplikovat i do velmi znečištěných prostředí. Lze používat klasické trapézové šrouby nebo high-helix šrouby. kg Bezúdržbové, samomazné Nízká hlučnost Vysoká odolnosti proti nečistotám Korozivzdorná Trapézové a helix šrouby Max. stat. zatížení axiální: 20,400 N Teplotní rozsah: 20 C to +150 C Korozní odolnost: Chemická odolnost: Odolnost proti nečistotám: Odolnost proti nečistotám: HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 895

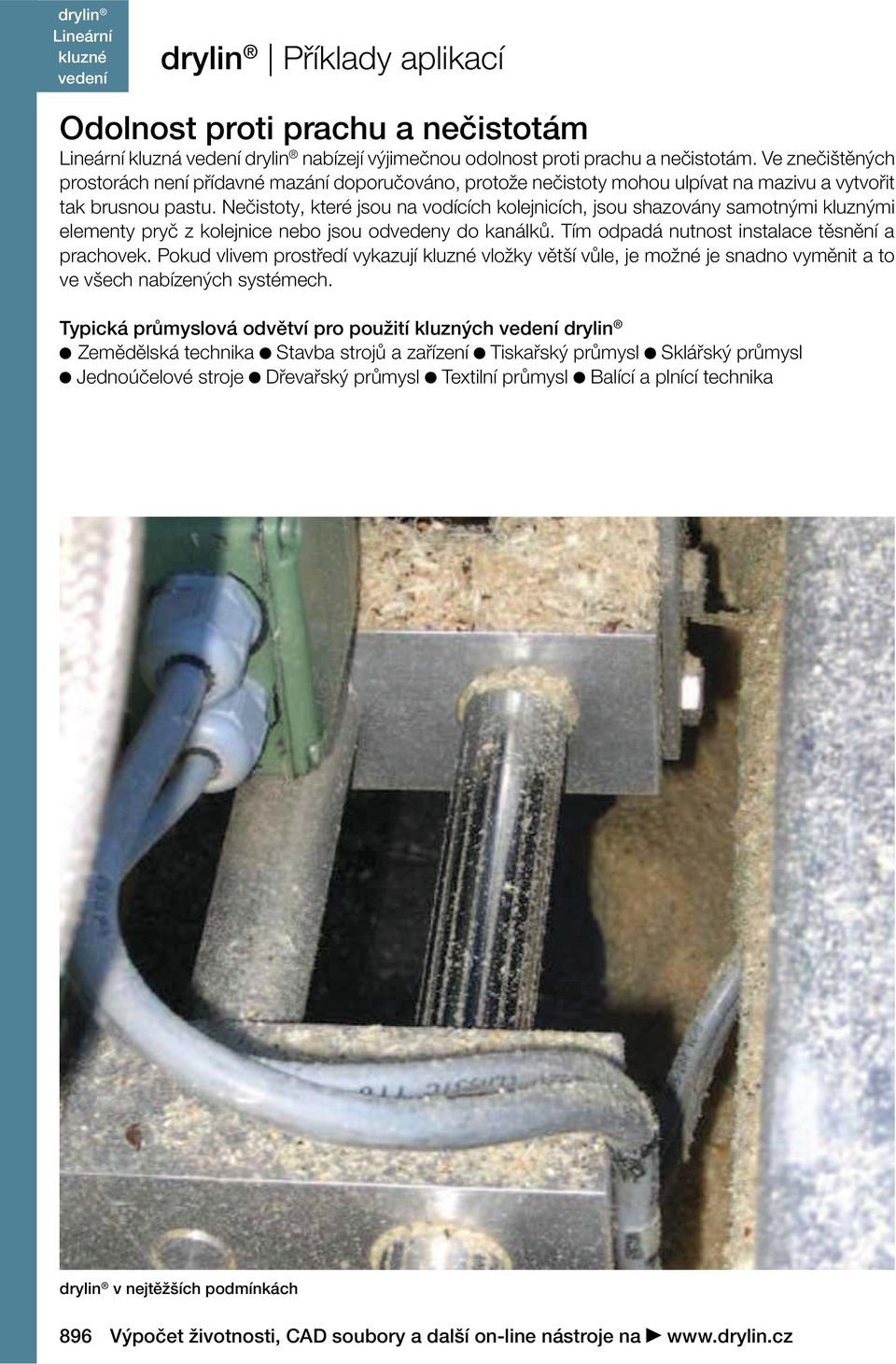

14 Příklady aplikací Odolnost proti prachu a nečistotám kluzná nabízejí výjimečnou odolnost proti prachu a nečistotám. Ve znečištěných prostorách není přídavné mazání doporučováno, protože nečistoty mohou ulpívat na mazivu a vytvořit tak brusnou pastu. Nečistoty, které jsou na vodících kolejnicích, jsou shazovány samotnými kluznými elementy pryč z kolejnice nebo jsou odvedeny do kanálků. Tím odpadá nutnost instalace těsnění a prachovek. Pokud vlivem prostředí vykazují vložky větší vůle, je možné je snadno vyměnit a to ve všech nabízených systémech. Typická průmyslová odvětví pro použití kluzných Zemědělská technika Stavba strojů a zařízení Tiskařský průmysl Sklářský průmysl Jednoúčelové stroje Dřevařský průmysl Textilní průmysl Balící a plnící technika v nejtěžších podmínkách 896 Výpočet životnosti, CAD soubory a další on-line nástroje na

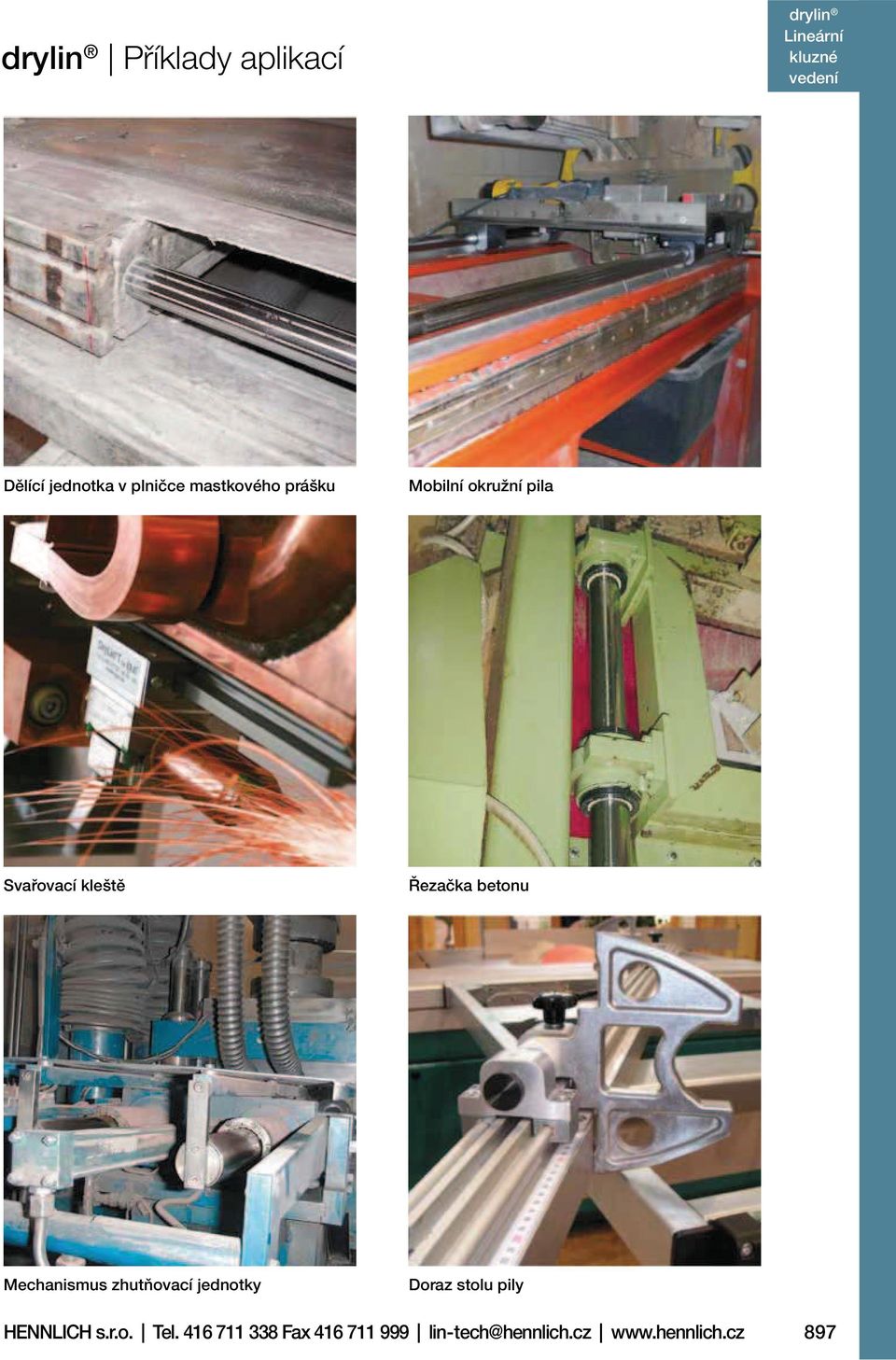

15 Příklady aplikací Dělící jednotka v plničce mastkového prášku Mobilní okružní pila Svařovací kleště Řezačka betonu Mechanismus zhutňovací jednotky Doraz stolu pily HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 897

16 Příklady aplikací Čisté a hygienické kluzná jsou osazena kluznými elementy namísto kuliček nebo válečků. Díky těmto kluzným elementům z triboplastů iglidur je celý systém samomazný a bezúdržbový. Ve srovnání s valivými systémy není nutné tato kluzná mazat, což vylučuje kontaminaci výrobků mazivem. Navíc je možné tato čistit mokrou nebo horkou cestou, přičemž nedojde k odplavení maziva. Typická průmyslová odvětví pro použití kluzných Automatizace Automobilový průmysl Elektronický průmysl Kamerová a filmová technika Potravinářský průmysl Zdravotní technika Nábytkářský průmysl Testovací stroje a zařízení Čisté provozy Zařízení pro sport a volný čas Balící a plnící technika Podtlakový odlévací stroj s podavačem W 898 Výpočet životnosti, CAD soubory a další on-line nástroje na

17 Příklady aplikací Fitness: nastavení opěrky Nastavování kuchyňské linky Vyprazdňovací zařízení pro pivní lahve Sklápěcí mechanismus desky stolu Pekařský stroj Plnící systém HENNLICH s.r.o. Tel Fax

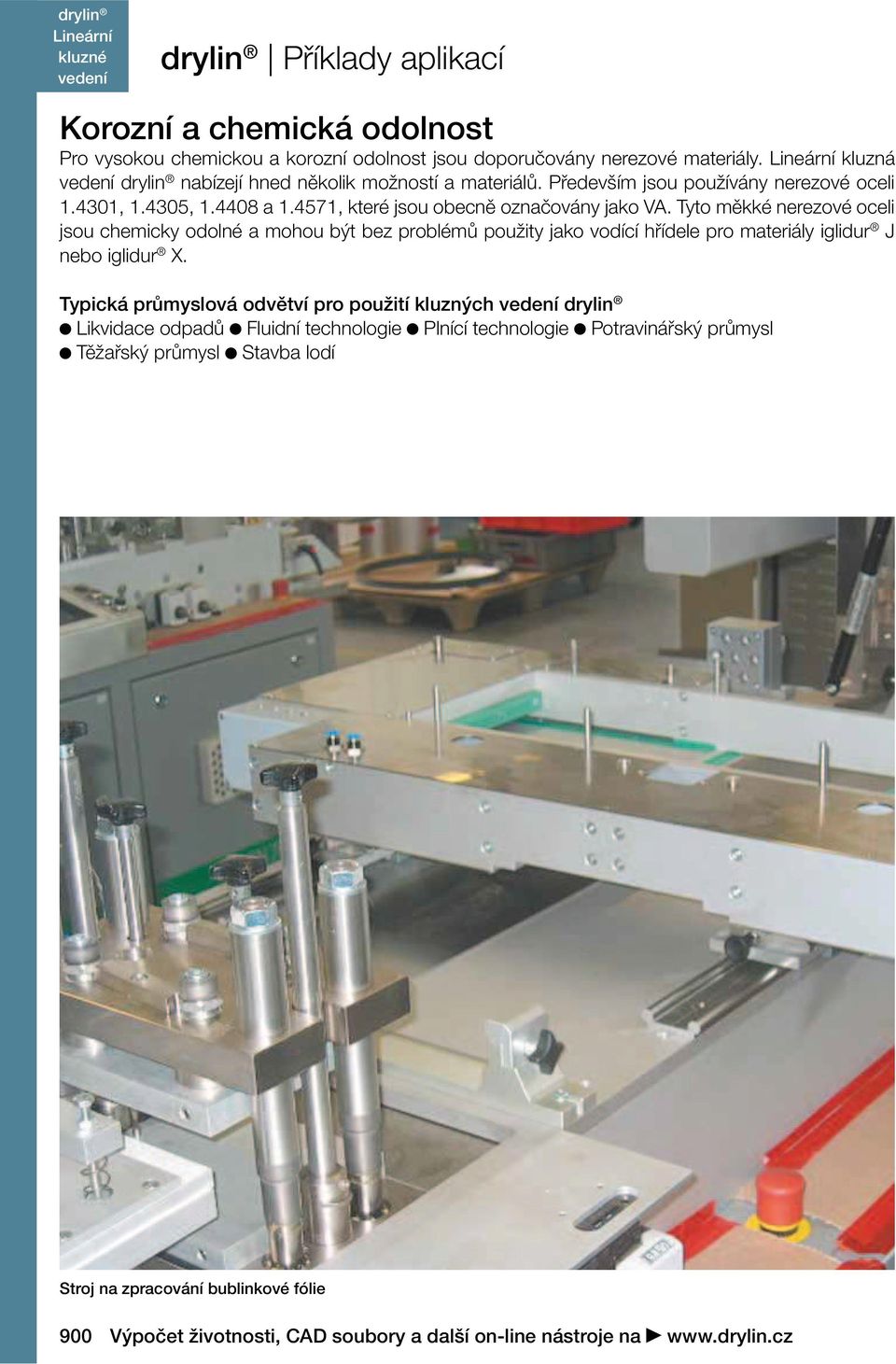

18 Příklady aplikací Korozní a chemická odolnost Pro vysokou chemickou a korozní odolnost jsou doporučovány nerezové materiály. kluzná nabízejí hned několik možností a materiálů. Především jsou používány nerezové oceli , , a , které jsou obecně označovány jako VA. Tyto měkké nerezové oceli jsou chemicky odolné a mohou být bez problémů použity jako vodící hřídele pro materiály iglidur J nebo iglidur X. Typická průmyslová odvětví pro použití kluzných Likvidace odpadů Fluidní technologie Plnící technologie Potravinářský průmysl Těžařský průmysl Stavba lodí Stroj na zpracování bublinkové fólie 900 Výpočet životnosti, CAD soubory a další on-line nástroje na

19 Příklady aplikací Plnící a svařovací stroj Řídící systémy na autobusových přívěsech Příprava formovací směsi Čištění vrtných souprav Nůžky na kůži Nastavení formátu v balícím stroji HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 901

20 Příklady aplikací CLEAN ROOM a ESD kompatibilita ho kluzná igus GmbH Všechna lineární kluzná jsou jasně kvalifikována pro aplikace v čistých prostorech. Rozdělení do různých sterilních tříd je pouze v závislosti na zatížení a rychlosti aplikace. Kombinace materiálů iglidur J a tvrděeloxovaný hliník je v ESD klasifikována jako úroveň 1 podle SEMI E (nejvyšší kategorie). Následující lineární kluzná společnosti igus GmbH byla testována: N40, W10, T25 a T30. Výsledky viz níže. TK : Pro lineární TK od igus GmbH je možné na výpočty pravděpodobnosti porušení prahových hodnot detekčních velikostí 0,2 µm, 0,3 µm, 0,5 µm, a 5 µm s pohybem rychlostí v = 1 m/s jasně odvodit vhodnost pro čisté prostory (clean rooms) klasifikované dle ISO třídy 3 dle DIN EN ISO NK : Pro lineární NK od igus GmbH je možné na výpočty pravděpodobnosti porušení prahových hodnot detekčních velikostí 0,2 µm, 0,3 µm, 0,5 µm, a 5 µm s pohybem rychlostí v = 1 m/s jasně odvodit vhodnost pro čisté prostory (clean rooms) klasifikované dle ISO třídy 6 dle DIN EN ISO Výsledky měření ESD kompatibility podle SEMI E ukazují, že lineární NK může být klasifikováno jako úroveň 1 (nejvyšší kategorie). Viz Fraunhofer IPA Report No.: IG TK : Pro lineární TK od igus GmbH je možné na výpočty pravděpodobnosti porušení prahových hodnot detekčních velikostí 0,2 µm, 0,3 µm, 0,5 µm, a 5 µm s pohybem rychlostí v = 1 m/s jasně odvodit vhodnost pro čisté prostory (clean rooms) klasifikované dle ISO třídy 5 dle DIN EN ISO WK : Pro lineární WK od igus GmbH je možné na výpočty pravděpodobnosti porušení prahových hodnot detekčních velikostí 0,2 µm, 0,3 µm, 0,5 µm, a 5 µm s pohybem rychlostí v = 1 m/s jasně odvodit vhodnost pro čisté prostory (clean rooms) klasifikované dle ISO třídy 6 dle DIN EN ISO Výsledky měření ESD kompatibility podle SEMI E ukazují, že lineární WK může být klasifikováno jako úroveň 1 (nejvyšší kategorie). Viz Fraunhofer IPA Report No.: IG Více informací na
