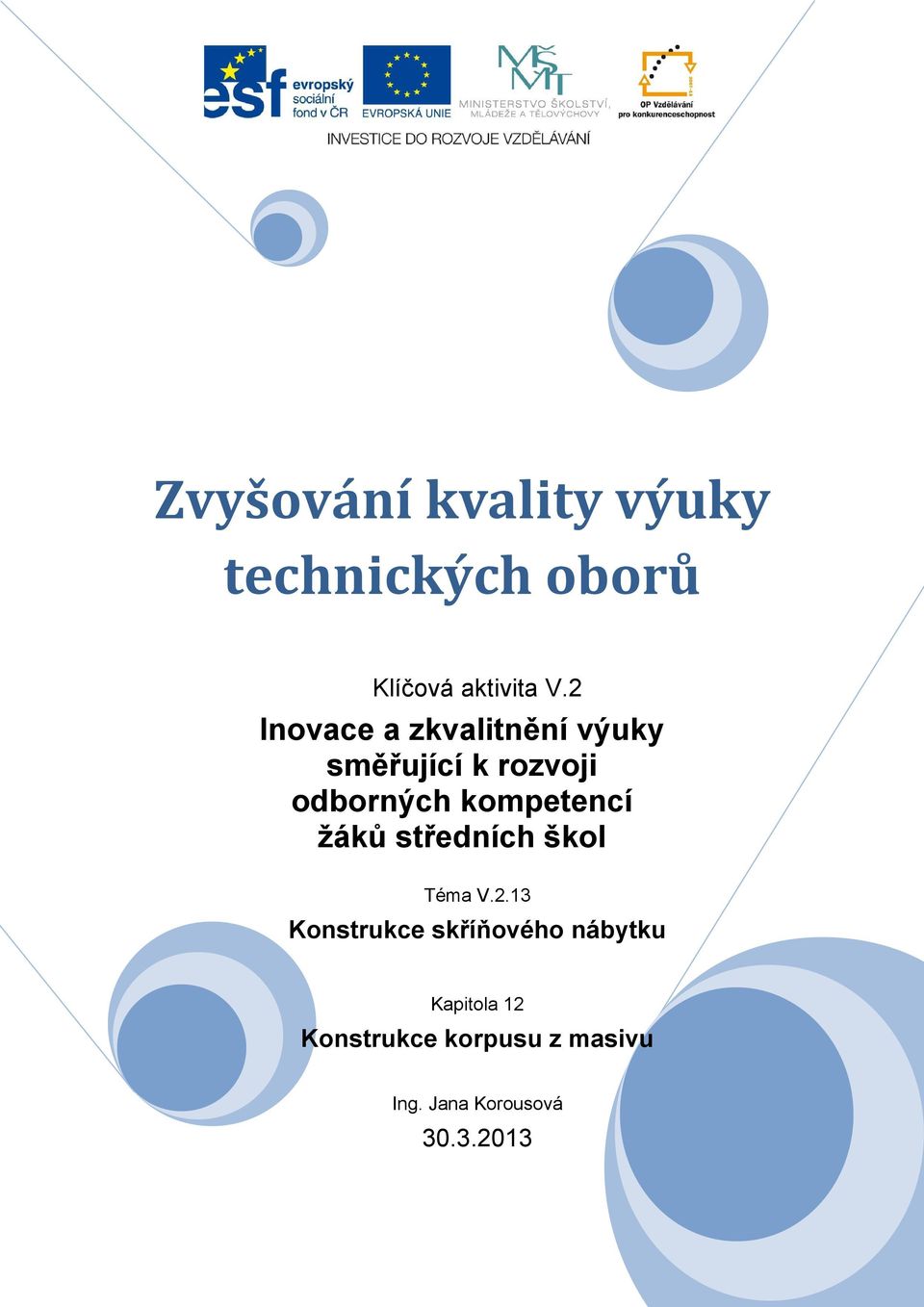

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.13 Konstrukce skříňového nábytku Kapitola 12 Konstrukce korpusu z masivu Ing. Jana Korousová

2 Obsah ÚVOD KONSTRUKCE KORPUSU Z MASIVU DESKOVÁ SPÁROVKOVÁ KONSTRUKCE KORPUSU RÁMOVÁ KONSTRUKCE KORPUSU SLOUPKOVÁ KONSTRUKCE KORPUSU DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 3

3 Úvod Výukový materiál Konstrukce skříňového nábytku se zabývá konstrukčními spoji a výtvarným a konstrukčním provedením skříňového nábytku. Seznamuje nás s jeho historickým vývojem, názvoslovím a s jeho základními rozměry. Dozvíme se o základních typech konstrukcí korpusů i o jeho jednotlivých prvcích. Nakonec se podíváme do zásuvek a na nábytkové kování. Součástí daného materiálu jsou kontrolní testy, pracovní listy na procvičení základních spojů a krátké prezentace na téma historický vývoj nábytku a nábytkové úchytky. Zpracovaný materiál je možné použít při vyučování truhlářů H/01, a studijního oboru nábytkářství M/01. U truhlářů je obsahem učiva 2 ročníku předmětu Odborné kreslení. Obor nábytkář probírá daný celek v konstrukcích ve 2 ročníku, a čerpá z něj znalosti ve 4.ročníku a při tvorbě závěrečné ročníkové práce a u praktické maturitní zkoušky. 1

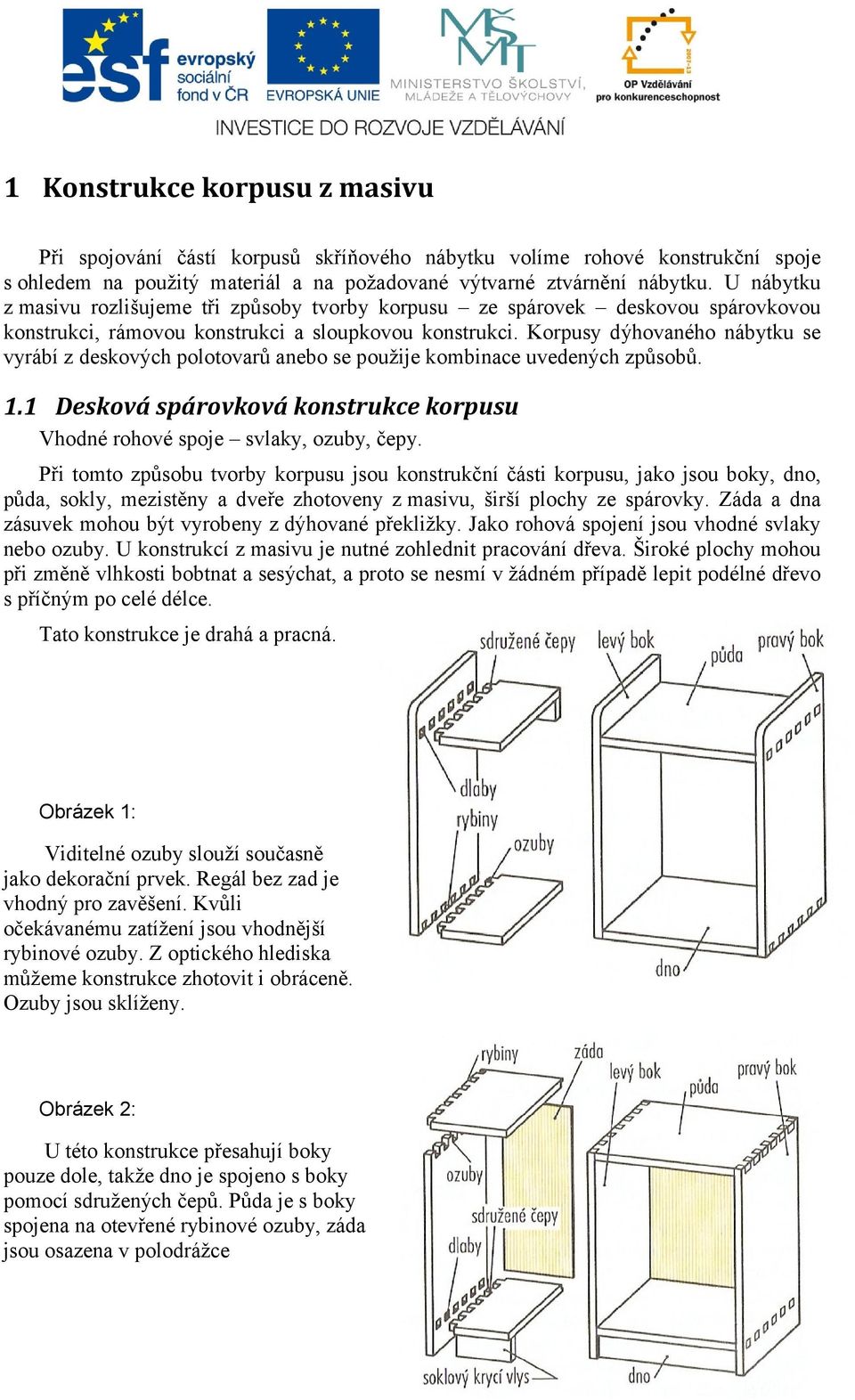

4 1 Konstrukce korpusu z masivu Při spojování částí korpusů skříňového nábytku volíme rohové konstrukční spoje s ohledem na použitý materiál a na požadované výtvarné ztvárnění nábytku. U nábytku z masivu rozlišujeme tři způsoby tvorby korpusu ze spárovek deskovou spárovkovou konstrukci, rámovou konstrukci a sloupkovou konstrukci. Korpusy dýhovaného nábytku se vyrábí z deskových polotovarů anebo se použije kombinace uvedených způsobů. 1.1 Desková spárovková konstrukce korpusu Vhodné rohové spoje svlaky, ozuby, čepy. Při tomto způsobu tvorby korpusu jsou konstrukční části korpusu, jako jsou boky, dno, půda, sokly, mezistěny a dveře zhotoveny zmasivu, širší plochy ze spárovky. Záda a dna zásuvek mohou být vyrobeny z dýhované překližky. Jako rohová spojení jsou vhodné svlaky nebo ozuby. U konstrukcí z masivu je nutné zohlednit pracování dřeva. Široké plochy mohou při změně vlhkosti bobtnat a sesýchat, a proto se nesmí v žádném případě lepit podélné dřevo s příčným po celé délce. Tato konstrukce je drahá a pracná. Obrázek 1: Viditelné ozuby slouží současně jako dekorační prvek. Regál bez zad je vhodný pro zavěšení. Kvůli očekávanému zatížení jsou vhodnější rybinové ozuby. Z optického hlediska můžeme konstrukce zhotovit i obráceně. Ozuby jsou sklíženy. Obrázek 2: U této konstrukce přesahují boky pouze dole, takže dno je spojeno s boky pomocí sdružených čepů. Půda je s boky spojena na otevřené rybinové ozuby, záda jsou osazena v polodrážce

5 Obrázek 3: Jiná varianta spojení korpusu ozuby. Části korpusu jsou spojeny polokrytými ozuby, konstrukce pro vedení zásuvek je připevněna čepy. Záda jsou osazena v polodrážce, soklový rám může být připevněn vruty Obrázek 4: Dno je s boky spojeno na ozuby, pro zpevnění jsou v horní části zpevňovací vlysy. Půda je naložena na korpus a je připevněna kolíky. Pro vedení zásuvky je v horní části korpusu začepován rám s vodicí lištou pro klasické vedení zásuvky. Části rámu nesmí být kvůli sesychání nalepeny. Také soklový rám nesmí byt kvůli sesychání nalepen na celém obvodu. Podstavení tvoří podnož. Podobným způsobem mohou být také zhotoveny korpusy zkonstrukčních desek jen místo ozubů a svlaků použijeme kolíky a olepíme hrany.

6 1.2 Rámová konstrukce korpusu Je stará řemeslná konstrukce korpusu, která se stále používá, i když je drahá a pracná. Jednotlivé plochy korpusu jsou sestaveny z rámů s výplněmi. Rámové vlysy jsou z masivu a mohou být v rozích spojeny čepem a rozporem nebo kolíky. Výplně mohou být z dýhované překližky, nebo z dýhované dřevotřískové desky anebo ze spárovky nebo ze skla. Osazení výplně může být vdrážce nebo v polodrážce (viz kapitola 10). Jednotlivé části korpusu v rozích spojujeme napevno kolíky nebo demontovatelným kováním Obrázek 5: rámová konstrukce Kromě dýh mohou být výplňové konstrukční desky olepeny také kůží, textilem, knihařským plátnem nebo jinou strukturou. Také mohou být povrchově upraveny pigmentovou nátěrovou hmotou. Půvabné řešení spočívá v členění plochy rámu výplněmi. V tomto případě jsou půda a dno naloženy na boky. Záda mohou být v drážce. U této konstrukce také mohou mít rámové provedení.

7 1.3 Sloupková konstrukce korpusu Pro tuto konstrukci jsou charakteristické průběžné sloupky zmasivu, které dole přecházení v nohy a nesou korpus. Plochy mezi vlysy mohou mít deskovou nebo rámovou konstrukci. U rohových spojení jsou nejpoužívanější kolíky, pera nebo spojovací kování Obrázek 6: Průběžné sloupky z masivního dřeva jsou nalepené na boky pomocí kolíků nebo vložených per. Tím vznikne montážní díl. Boky s nalepenými průběžnými sloupky spojujeme s ostatními částmi korpusu opět kolíky nebo pomocí demontovatelného kování. Podle způsobu provedení mohou být přední plochy vyrobeny z rámů s výplněmi z deskových materiálů. Tato konstrukce je obzvláště vhodná pro výrobu vitrín. Opakování o Vyjmenujte typy konstrukcí korpusu z masivu o Které konstrukční spoje jsou vhodné pro korpus ze spárovky? o Proč nesmíme lepit desky v korpusu po celé délce? o Co je typické pro sloupkovou konstrukci korpusu? o Co je typické pro rámovou konstrukci korpusu? o Které části korpusu nemá rámová konstrukce korpusu z rámu? 1

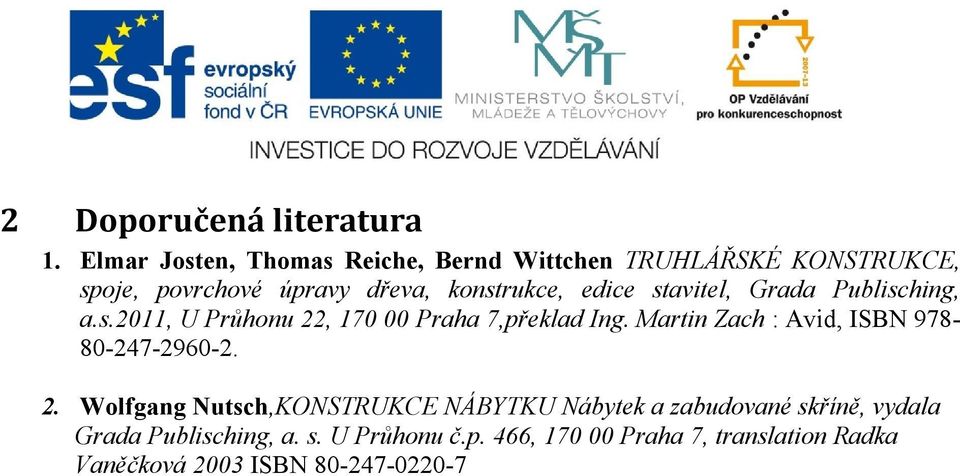

8 2 Doporučená literatura 1. Elmar Josten, Thomas Reiche, Bernd Wittchen TRUHLÁŘSKÉ KONSTRUKCE, spoje, povrchové úpravy dřeva, konstrukce, edice stavitel, Grada Publisching, a.s.2011, U Průhonu 22, Praha 7,překlad Ing. Martin Zach : Avid, ISBN Wolfgang Nutsch,KONSTRUKCE NÁBYTKU Nábytek a zabudované skříně, vydala Grada Publisching, a. s. U Průhonu č.p. 466, Praha 7, translation Radka Vaněčková 2003 ISBN

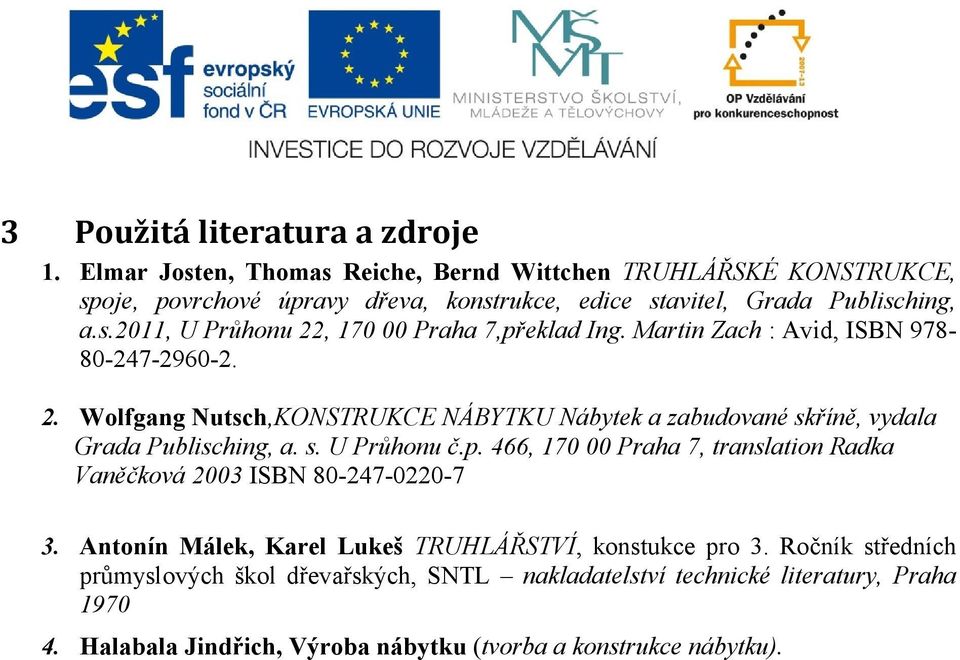

9 3 Použitá literatura a zdroje 1. Elmar Josten, Thomas Reiche, Bernd Wittchen TRUHLÁŘSKÉ KONSTRUKCE, spoje, povrchové úpravy dřeva, konstrukce, edice stavitel, Grada Publisching, a.s.2011, U Průhonu 22, Praha 7,překlad Ing. Martin Zach : Avid, ISBN Wolfgang Nutsch,KONSTRUKCE NÁBYTKU Nábytek a zabudované skříně, vydala Grada Publisching, a. s. U Průhonu č.p. 466, Praha 7, translation Radka Vaněčková 2003 ISBN Antonín Málek, Karel Lukeš TRUHLÁŘSTVÍ, konstukce pro 3. Ročník středních průmyslových škol dřevařských, SNTL nakladatelství technické literatury, Praha Halabala Jindřich, Výroba nábytku (tvorba a konstrukce nábytku).
