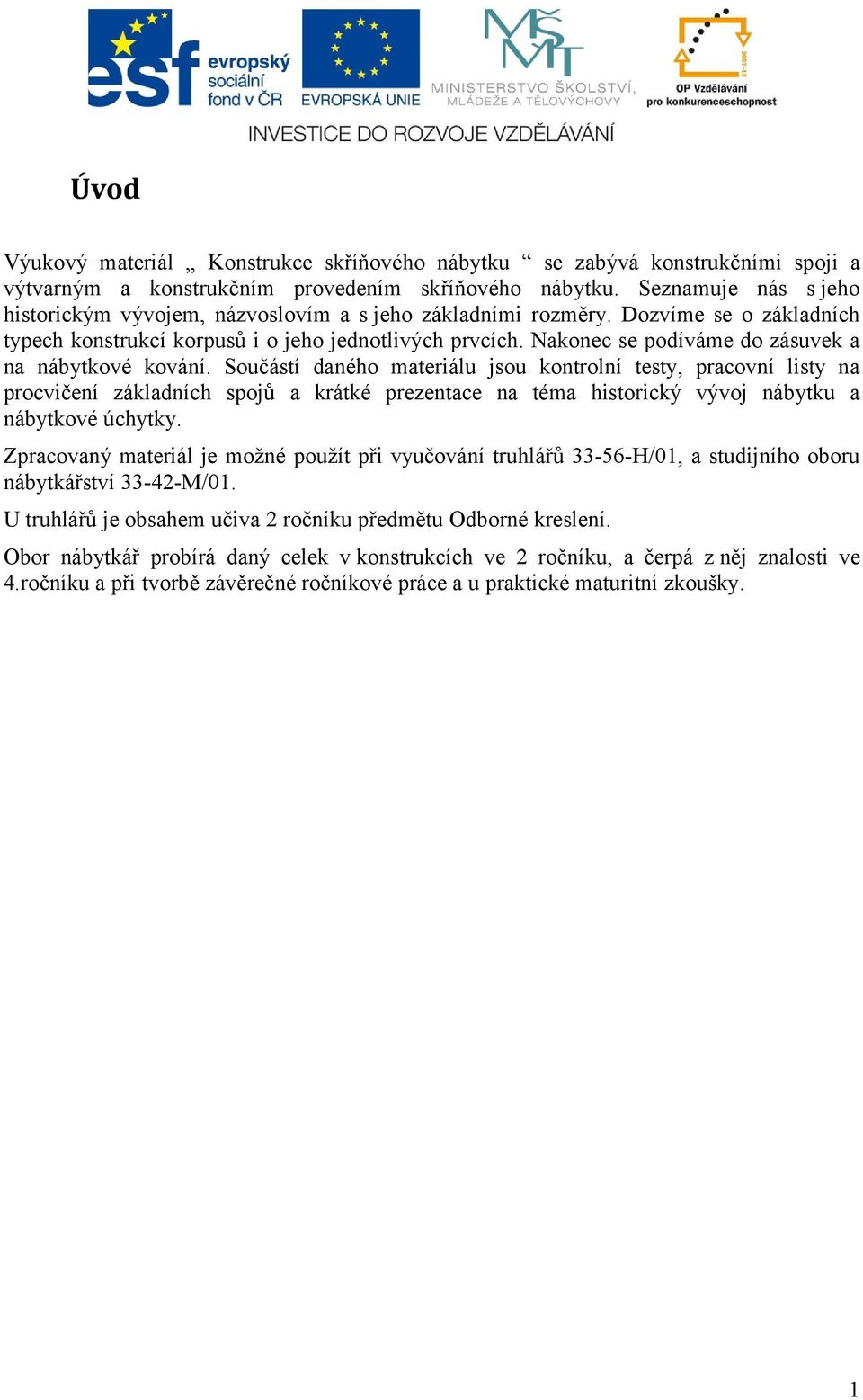

3 Úvod Výukový materiál Konstrukce skříňového nábytku se zabývá konstrukčními spoji a výtvarným a konstrukčním provedením skříňového nábytku. Seznamuje nás s jeho historickým vývojem, názvoslovím a s jeho základními rozměry. Dozvíme se o základních typech konstrukcí korpusů i o jeho jednotlivých prvcích. Nakonec se podíváme do zásuvek a na nábytkové kování. Součástí daného materiálu jsou kontrolní testy, pracovní listy na procvičení základních spojů a krátké prezentace na téma historický vývoj nábytku a nábytkové úchytky. Zpracovaný materiál je možné použít při vyučování truhlářů H/01, a studijního oboru nábytkářství M/01. U truhlářů je obsahem učiva 2 ročníku předmětu Odborné kreslení. Obor nábytkář probírá daný celek v konstrukcích ve 2 ročníku, a čerpá z něj znalosti ve 4.ročníku a při tvorbě závěrečné ročníkové práce a u praktické maturitní zkoušky. 1

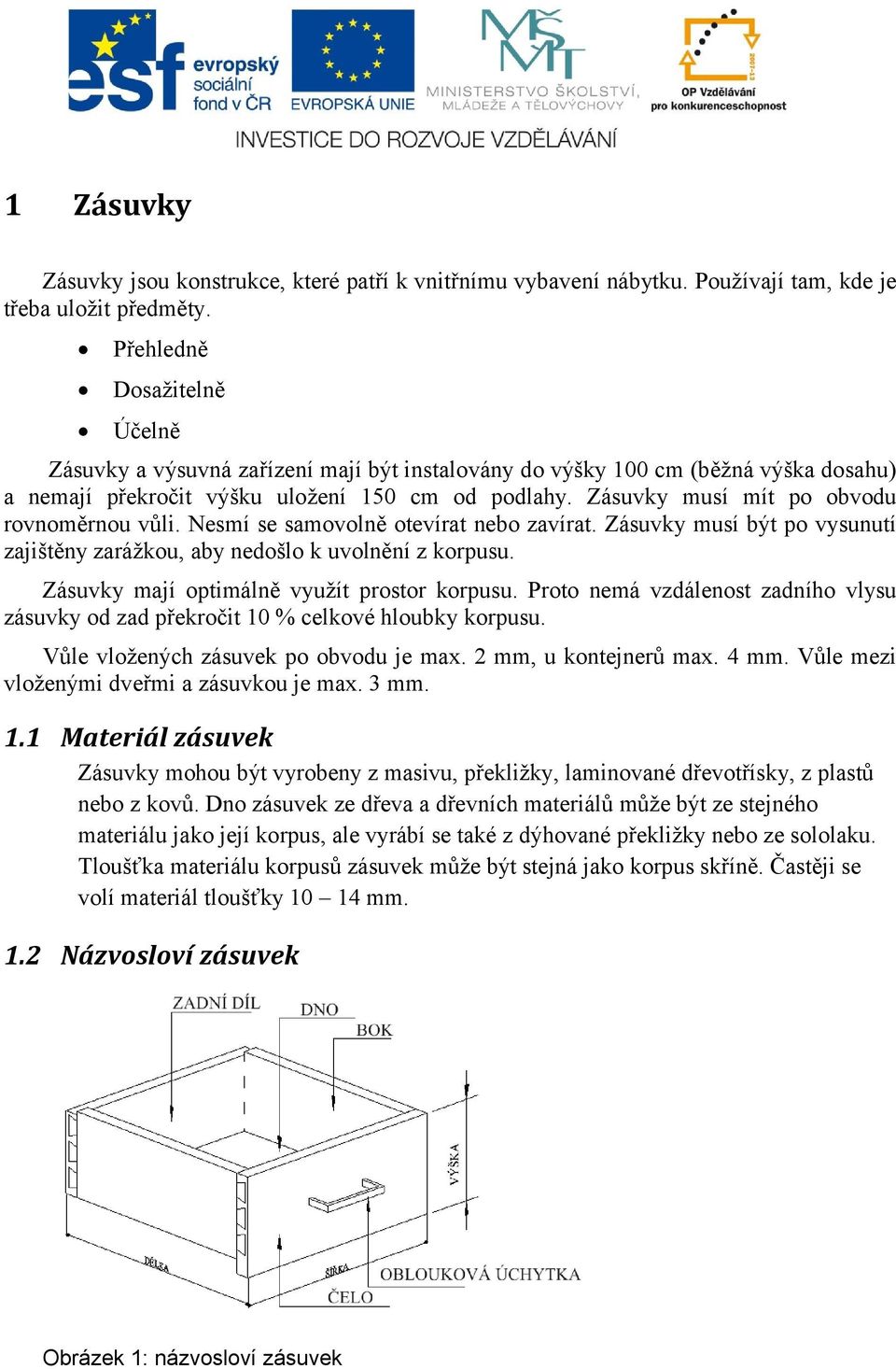

4 1 Zásuvky Zásuvky jsou konstrukce, které patří k vnitřnímu vybavení nábytku. Používají tam, kde je třeba uložit předměty. Přehledně Dosažitelně Účelně Zásuvky a výsuvná zařízení mají být instalovány do výšky 100 cm (běžná výška dosahu) a nemají překročit výšku uložení 150 cm od podlahy. Zásuvky musí mít po obvodu rovnoměrnou vůli. Nesmí se samovolně otevírat nebo zavírat. Zásuvky musí být po vysunutí zajištěny zarážkou, aby nedošlo k uvolnění z korpusu. Zásuvky mají optimálně využít prostor korpusu. Proto nemá vzdálenost zadního vlysu zásuvky od zad překročit 10 % celkové hloubky korpusu. Vůle vložených zásuvek po obvodu je max. 2 mm, u kontejnerů max. 4 mm. Vůle mezi vloženými dveřmi a zásuvkou je max. 3 mm. 1.1 Materiál zásuvek Zásuvky mohou být vyrobeny z masivu, překližky, laminované dřevotřísky, z plastů nebo z kovů. Dno zásuvek ze dřeva a dřevních materiálů může být ze stejného materiálu jako její korpus, ale vyrábí se také z dýhované překližky nebo ze sololaku. Tloušťka materiálu korpusů zásuvek může být stejná jako korpus skříně. Častěji se volí materiál tloušťky mm. 1.2 Názvosloví zásuvek Obrázek 1: názvosloví zásuvek

5 1.3 Rozměry zásuvek Jsou určeny šířkou, délkou a výškou. Rozměr zásuvky musí také odpovídat prostoru v korpusu. Zásuvka potřebuje shora místo 20 mm na nasunutí do korpusu a zdola 10 mm místo na výsuvy. Mezi bokem zásuvky a bokem korpusu musí zůstat u výsuvů vůle, podle typu výsuvu. Nejběžnější výsuv vyžaduje vůli z obou stran 25mm. U klasického vedení stačí vůle 2-2,5mm mezi bokem korpusem. Délka má být větší než šířka (aby se zásuvky v korpusu lehce posouvaly a nezadrhávaly se) Výška boku u zásuvek z masivu max. 160mm, zásuvky s výškou nad 160mm se vyrábí z konstrukčních desek- PDP, DTD, plasty (z masivu) 1.4 Části zásuvek Zásuvky se skládají z přední části, boků, zadní části a dna. Na přední část se připevňuje čelo a úchytka. Někdy je přední část bez čela. Zásuvky se mohou vyrábět ručně, strojově anebo se mohou koupit jako prefabrikované systémy. 1.5 Typy zásuvek podle polohy k čelní ploše korpusu rozlišujeme zásuvky: Vsazené (ustupující) zásuvky u těchto zásuvek je přední díl vsazen dovnitř korpusu o 4 6 mm. Tím vzniká stínová drážka, která působí plasticky v čelní ploše. Obrázek 2: vsazené zásuvky Předsazené (předstupující) zásuvky U předsazených (předstupujících) zásuvek vyčnívá přední díl z korpusu o 4 6 mm. Opticky působí méně plasticky a zásuvka je méně chráněná proti prachu. Kvůli dobře viditelným spárám musí být zásuvka velmi přesně osazena.

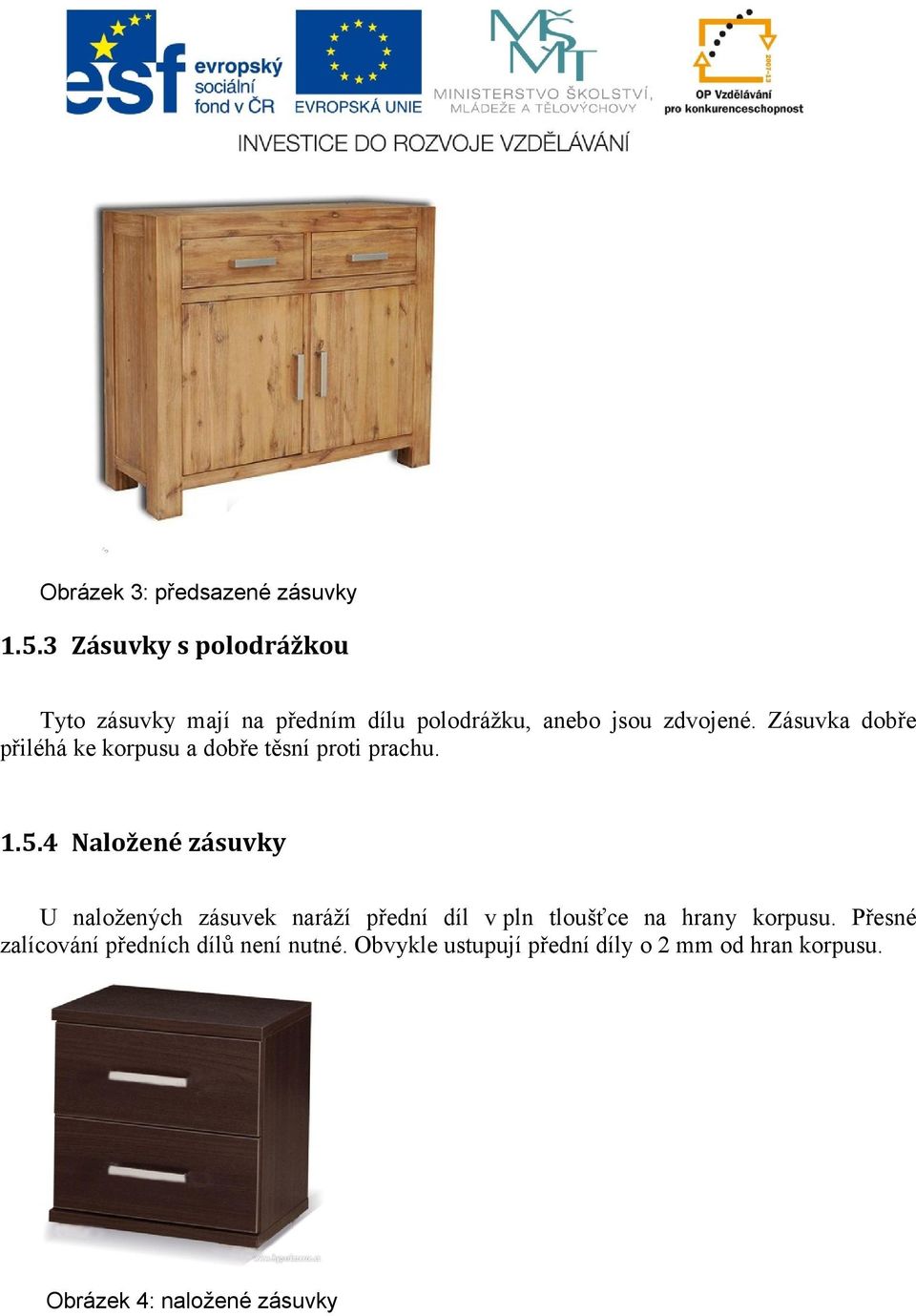

6 Obrázek 3: předsazené zásuvky Zásuvky s polodrážkou Tyto zásuvky mají na předním dílu polodrážku, anebo jsou zdvojené. Zásuvka dobře přiléhá ke korpusu a dobře těsní proti prachu Naloženézásuvky U naložených zásuvek naráží přední díl v pln tloušťce na hrany korpusu. Přesné zalícování předních dílů není nutné. Obvykle ustupují přední díly o 2 mm od hran korpusu. Obrázek 4: naložené zásuvky

7 Obrázek5: zvláštní tvary zásuvek Podle umístění zásuvky v korpusu rozlišujeme Vnější zásuvky jejich přední díly jsou viditelné, i když jsou dvířka zavřená Vnitřní zásuvky jsou běžné tvary zásuvek umístěné za dvířky Anglické zásuvky mají snížené čelo, které slouží zároveň jako úchytka Podnožové zásuvky bývají v kredencích nebo příbornících, mohou se vyjímat spolu s nádobím a prostíráním Jednoduché Opakování 1. Jaká je funkce zásuvek? 2. Popište části zásuvky 3. Do jaké maximální výšky můžeme v nábytku umístit zásuvky? 4. Jaké rozměry vzhledem ke korpusu má mít zásuvka? 5. Jaké znáte typy zásuvek vzhledem k čelní ploše korpusu?
