1 . kyve všech profilech, velikostech a standardech Instalační materiál Alfa Laval Společnost Alfa Laval je kompletním zdrojem speciálních fitinek a potrubí, požadovaných pro vaše potřeby v pivovarnictví, potravinářských, mlékárenských, kosmetických, biotechnologických a farmaceutických aplikacích. Hladký vnitřní povrch bez trhlin a bezpečné samostavitelné objímky jsou charakteristickým rysem fitinek Alfa Laval. Všechny poskytují prvotřídní odolnost proti korozi a nepřekonatelnou provozní životnost. Fitinky Alfa Laval jsou navrženy a vyráběny tak, aby byla zajištěna rozměrová přesnost a celistvost konstrukce, díky které je jejich montáž hračkou. Potrubí je vyráběno podle přísných norem společnosti Alfa Laval, takže perfektně lícují spřivařovacími fitinkami. Vyberte si ze široké nabídky průměrů, povrchových úprav a tvarů připojení. Všechny výrobky jsou opatřeny štítky s čárovým kódem, informací o výrobku a datumu výroby. Tím je zajištěna optimální identifikace a zajištěno, že výrobek dorazí na pracoviště ve stavu vyhovujícím požadavkům pro orbitální svařování. Nabídka trubek a fitinek společnosti Alfa Laval je rozdělena do dvou výrobních řad, Hygienic a UltraPure. Výrobní řada Hygienic je vhodná pro většinu standardních provozů a výrobní řada UltraPure je vhodná pro provozy, kde jsou kladeny zvláště vysoké požadavky na hygienu a čistitelnost. Trubky a fitinky výrobní řady Hygienic Výrobní řada Hygienic nabízí široký výběr trubekafitineksvnitřní povrchovou úpravou o drsnosti od Ra < 0,8 µm do Ra < 1,6 µm. Ve výrobní řadě Hygienic jsou zahrnuty trubky a fitinky vyráběné podle rozměrových norem DIN 11850, ISO 2037, BS 4825 a.. Trubky a fitinky výrobní řady UltraPure Řada produktů UltraPure poskytuje široké spektrum trubek a fitinek s vnitřní povrchovou úpravou od Ra<0,4 µm do Ra< 0,8 µm s využitím elektrolytického nebo mechanického leštění. Ve výrobní řadě UltraPure jsou zahrnuty trubky a fitinky vyráběné podle rozměrových norem ISO 2037 a BPE. Výrobní řada UltraPure je vyráběna v souladu s normami BPE a ISO Všechny trubky jsou uvnitř vyčištěny a jednotlivě opatřeny záslepkami a zabaleny. Všechny výrobky řadyultrapureznerezovéoceli,kteréjsouve styku s produktem, jsou dodávány s MTR (protokolem o tovární zkoušce) nebo s certifikátem 3.1 podle EN Výrobní řada UltraPure se vyrábí s uplatněním mimořádně přísných a důkladných kontrol kvality. Integrita tloušťky stěny všech trubkových výrobků tvářených zastudena je dosažena díky použití trubek se zaručenou minimální tloušťkou stěny. Po tváření zastudena jsou naše trubkové výrobky překalibrovány, aby bylo zaručeno, že ovalita leží v mezích předepsané tolerance. Čelní plochy jsou vytvořeny strojním pravoúhlým řezem. To umožňuje dosáhnout nejpřesnějších a konzistentních výsledků při orbitálním svařování. Všechny fitinky prochází 100% vizuální kontrolou a odchylky ovality a pravoúhlosti jsou kontrolovány pomocí kalibrovaného zařízení. Povrchová úprava je kontrolována kalibrovaným profilometrem, aby bylo zajištěno, že není překročena maximální průměrná drsnost (Ra).

2 Specifikace povrchu pro řadu Alfa Laval Hygienic Trubky Hygienic Označení Alfa Laval Struktura povrchu (Ra µm) Vnitřní povrch Oblast svaru Vnější Standardní označení Podle Úprava DIN ISO 2037 BS 4825 Hygienic BC < 0.8 < 1.6 mořená BC DIN Žíháno BD < 0.8 < 1.6 < 1.0 BD DIN Žíháno CC < 0.8 < 1.6 mořená CC DIN Nežíháno CD < 0.8 < 1.6 < 1.0 CD DIN Nežíháno Hygienic < 0.8 < 0.8 < 0.8 č. 4 1) 3A Žíháno 1) V souladu s 3A část D1 Fitinky Hygienic Produkt Šroubení Kolena Tkusy Redukce Označení povrchu Vnitřní Vnější DIN ISO BS Hygienic mat mat Pololesk Pololesk 3A 3A mat mat Neupravený Neupravený Neupravený Pololesk Neupravený Leštěný Pololesk Pololesk Leštěný Leštěný 3A 3A mat mat Neupravený Neupravený Leštěný Leštěný 3A 3A mat mat Neupravený Pololesk Neupravený Leštěný Pololesk Pololesk 3A 3A Vysvětlivky k označení povrchu fitinek Označení Alfa Laval Struktura povrchu (Ra µm) Vnitřní Oblast ohnutí Způsob mat < 1.6 Nespecifikovaný Otryskaný Neupravený <0.8 1) Nespecifikovaný Z výroby nebo bubnově leštěný Pololesk < 0.8 Nespecifikovaný Z výroby nebo bubnově leštěný Leštěný <0.8 Nespecifikovaný Mechanicky leštěný <0.8 Nespecifikovaný Mechanicky leštěný a přeleštěný kotoučem pro dosažení lesklého povrchu 3A < 0.8 < 0.8 Mechanicky leštěný nebo z výroby 1) Nezaručeno ve svárech

3 Specifikace povrchu pro řadu Alfa Laval Trubky a fitinky UltraPure Struktura povrchu (Ra µm) Standardní označení Tri-Clover Označení Přivařené Mechanické Podle Alfa Laval Vnitřní / oblast Vnější Vírové Úprava UltraPure UltraPure ISO obrobení -BPE 2037 ohnutí PL < 0.5 < 0.5 < 0.8 SF1 SF1 BPE Žíháno PM <0.4EP 3) <0.4EP 3) < 0.8 SF4 SF4 BPE Žíháno H3o/H3 < 0.8 < 0.8 < H3o H3 DIN Žíháno H4o/H4 < 0.4 < 0.4 < 0.8 H4o H4 DIN Žíháno HE4o/HE4 <0.4EP 3) <0.4EP 3) < 0.8 HE4o HE4 DIN Žíháno 3) Elektrolyticky leštěno * SF - povrchová úprava (Surface Finish). SF4: Ra < 0,375 EP Převodní tabulka - povrchová úprava Vztah mezi hodnotami Grit a Ra Ra (µm) Ra (µ palec) US Grit UK Grit Specifikace materiálu pro řadu Alfa Laval Hygienic Ocelové součásti ve styku s produktem DIN ISO 2037 BS * (304) Hygienic * (304L) * (316) 1) * (316L) 304** 316L** 1) Redukce a přechodové kusy tvaru T jsou k dispozici pouze v materiálu (316) * V souladu s DIN EN ** V souladu s ASTM A 269 a A 270. těsnicího kroužku pro clamp fitinky DIN ISO 2037 BS 4825 NBR Hygienic Nitril (Buna-N) Bílý nitril (bílá buna-n) EPDM FPM Viton PTFE Silikon (Q)

4 Specifikace materiálu pro řadu Alfa Laval Ocelové součásti ve styku s produktem -BPE ISO * (316L) 316L** *VsouladusDINEN ** V souladu s ASTM A 269 a A 270 S2. Všechny navařovací konce BPE jsou také v souladu s BPE obsahem síry 0,005-0,017% těsnění fitinků -BPE ISO 2037 Nitril (Buna-N) Bílý nitril (bílá buna-n) EPDM 1) FPM Viton 1) Bílý Viton PTFE Silikon (Q) 1) 1) EPDM, Viton a Silikon je dostupný s certifikátem USP třída 6 - požadavek specifikujte při objednávce. Tabulka s chemickým složením Třída materiálu C Si Mn Chemické složení v hmotnostních % Číselné Standardní P S N Cr Ni Mo označení materiálu DIN-EN L ASTM A L* ASTM BPE /ASTMA 270 S *V souladu s ASTM A 269 a A 270 S2. Všechny navařovací konce BPE jsou také v souladu s BPE obsahem síry 0,005-0,017%

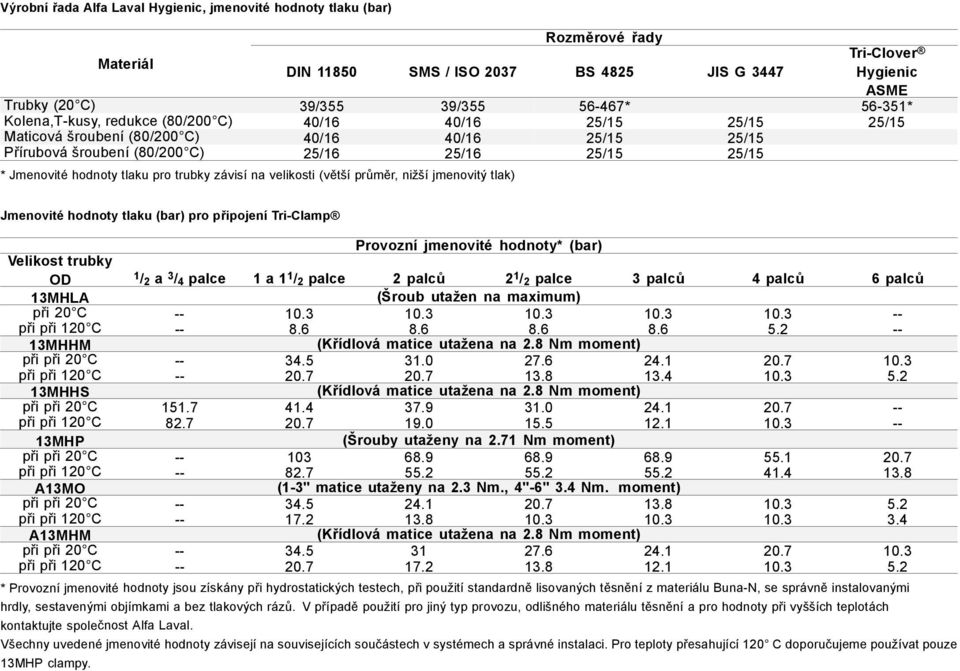

5 Výrobní řada Alfa Laval Hygienic, jmenovité hodnoty tlaku (bar) DIN SMS / ISO 2037 BS 4825 JIS G 3447 Hygienic Trubky (20 C) 39/355 39/ * * Kolena,T-kusy, redukce (80/200 C) 40/16 40/16 25/15 25/15 25/15 Maticová šroubení (80/200 C) 40/16 40/16 25/15 25/15 Přírubová šroubení (80/200 C) 25/16 25/16 25/15 25/15 * Jmenovité hodnoty tlaku pro trubky závisí na velikosti (větší průměr, nižší jmenovitý tlak) Jmenovité hodnoty tlaku (bar) pro připojení Tri-Clamp Provozní jmenovité hodnoty* (bar) Velikost trubky OD 1 / 2 a 3 / 4 palce 1 a 1 1 / 2 palce 2 palců 2 1 / 2 palce 3 palců 4palců 6palců 13MHLA (Šroub utažen na maximum) při 20 C při při 120 C MHHM (Křídlová matice utažena na 2.8 Nm moment) při při 20 C při při 120 C MHHS (Křídlová matice utažena na 2.8 Nm moment) při při 20 C při při 120 C MHP (Šrouby utaženy na 2.71 Nm moment) při při 20 C při při 120 C A13MO (1-3" matice utaženy na 2.3 Nm., 4"-6" 3.4 Nm. moment) při při 20 C při při 120 C A13MHM (Křídlová matice utažena na 2.8 Nm moment) při při 20 C při při 120 C * Provozní jmenovité hodnoty jsou získány při hydrostatických testech, při použití standardně lisovaných těsnění z materiálu Buna-N, se správně instalovanými hrdly, sestavenými objímkami a bez tlakových rázů. V případě použití pro jiný typ provozu, odlišného materiálu těsnění a pro hodnoty při vyšších teplotách kontaktujte společnost Alfa Laval. Všechny uvedené jmenovité hodnoty závisejí na souvisejících součástech v systémech a správné instalaci. Pro teploty přesahující 120 C doporučujeme používat pouze 13MHP clampy.

6 Tlaková ztráta a charakteristiky rychlosti proudění Rychlost proudění v ISO 2037 a DIN trubkách Tlaková ztráta v 100 m ISO 2037 a DIN trubkách

7 . ESE00301CS 1507 V prospektu uvedené informace byly přesné v době vydání, ale mohou se změnit bez předchozího upozornění. ALFA LAVAL je registrovaná obchodní značka vlastněná společností Alfa Laval Corporate AB. Alfa Laval Jak kontaktovat společnost Alfa Laval: Kontaktní informace pro všechny země jsou průběžně aktualizovány na naší webové stránce. Informace si vyhledejte přímo na adrese
