TECHNICKÉ INFORMACE JAK VYTVOŘIT A ODESLAT NIT TABULKU INSTALACE POUŽÍVAJÍCÍ ASP SOFTWARE

Transkript

1 JAK VYTVOŘIT A ODESLAT NIT TABULKU INSTALACE POUŽÍVAJÍCÍ ASP SOFTWARE Pro vytvoření a odeslání NIT tabulky instalace, která byla programována, připojte zařízení k počítači za použití IP-001 a ASP (Alcad Systém Program) softwaru. Poté postupujte podle instrukcí popsaných níže. 1. UKLÁDÁNÍ KONFIGURACE ZAŘÍZENÍ V konfiguračním menu zvolte možnost Save configuration as Okno s možnostmi uložení se otevře automaticky: Nejprve zvolte typ konfigurace, kterou chcete uložit. Pokud je to nová konfigurace (New Configuration), uložte soubor do složky ve svém PC. Automaticky bude vytvořen soubor.xml obsahující konfiguraci instalace. Pokud na druhou stranu budete chtít zahrnout do instalace zařízení, které předtím nebylo uloženo, zvolte možnost Add to existing configuration a klikněte na Accept. Poté zvolte.xml konfiguraci, kterou chcete aktualizovat. 1/6

2 Pokud si přejete nahradit existující konfiguraci novou, zvolte možnost Overwrite existing configuration. To automaticky smaže všechnu konfiguraci, která byla uložena do té doby a nahradí ji novou. 2. VYTVÁŘENÍ NIT TABULKY INSTALACE Po uložení konfigurace instalace musí být vytvořena NIT tabulka. Jděte to NIT table menu a zvolte možnost Generate NIT Table. Okno, které se automaticky objeví, umožňuje vytvořit NIT tabulku: 2/6

3 Zvolte soubor.xml, který byl uložen na vašem počítači s konfigurací instalace, pro kterou si přejete vytvořit NIT tabulku. Poté zadejte požadované hodnoty. Po zvolení.xml souboru se ve spodní části obrazovky zobrazí seznam služeb instalace. Číslování kanálů (LCN) je použito pro přiřazení čísla ke každé službě, takže jsou všechny služby v instalaci seřazeny stejným způsobem. Pro změnu přiřazeného čísla klikněte na pole s číslem, které chcete změnit a poté zadejte požadovanou hodnotu. 3/6

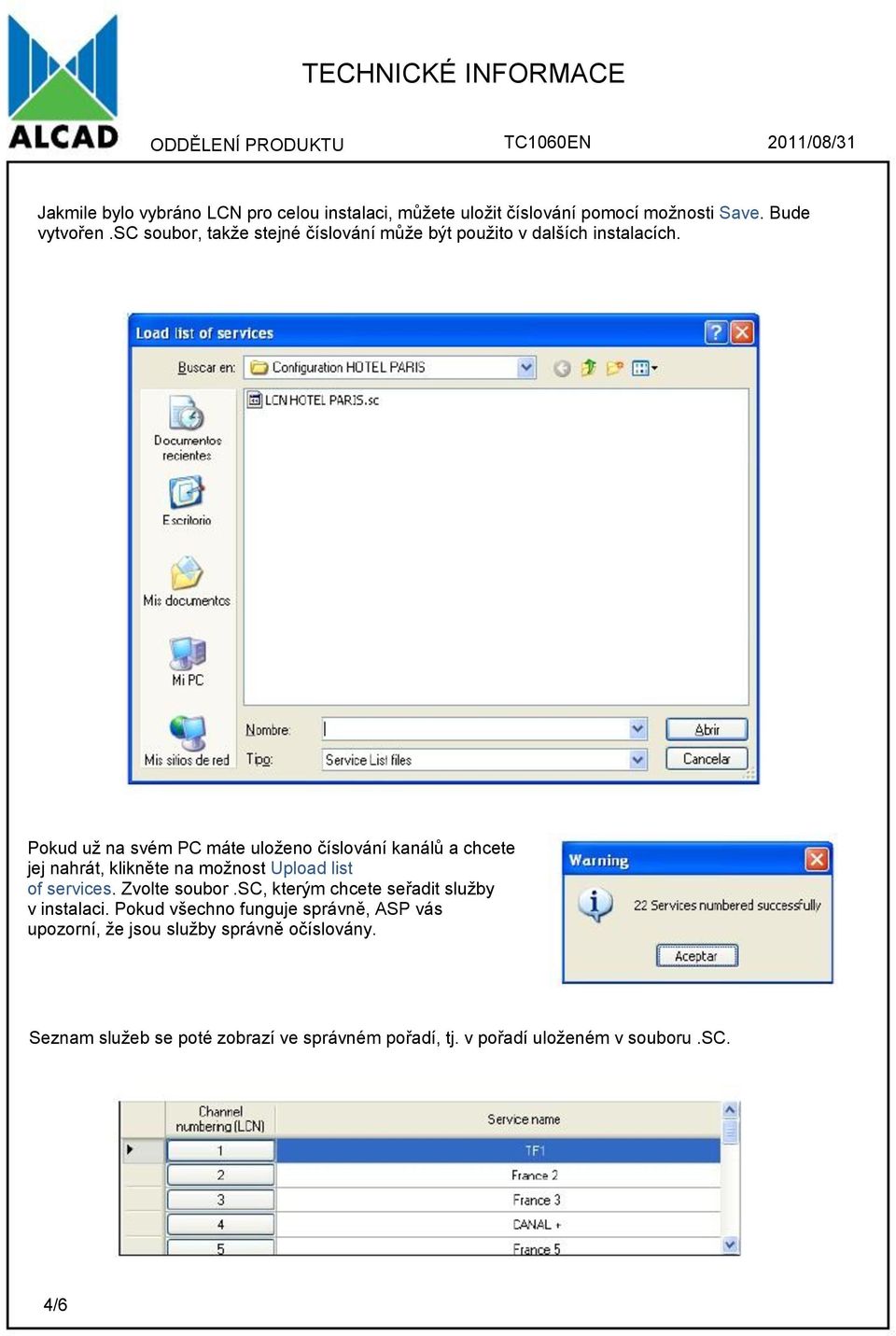

4 Jakmile bylo vybráno LCN pro celou instalaci, můžete uložit číslování pomocí možnosti Save. Bude vytvořen.sc soubor, takže stejné číslování může být použito v dalších instalacích. Pokud už na svém PC máte uloženo číslování kanálů a chcete jej nahrát, klikněte na možnost Upload list of services. Zvolte soubor.sc, kterým chcete seřadit služby v instalaci. Pokud všechno funguje správně, ASP vás upozorní, že jsou služby správně očíslovány. Seznam služeb se poté zobrazí ve správném pořadí, tj. v pořadí uloženém v souboru.sc. 4/6

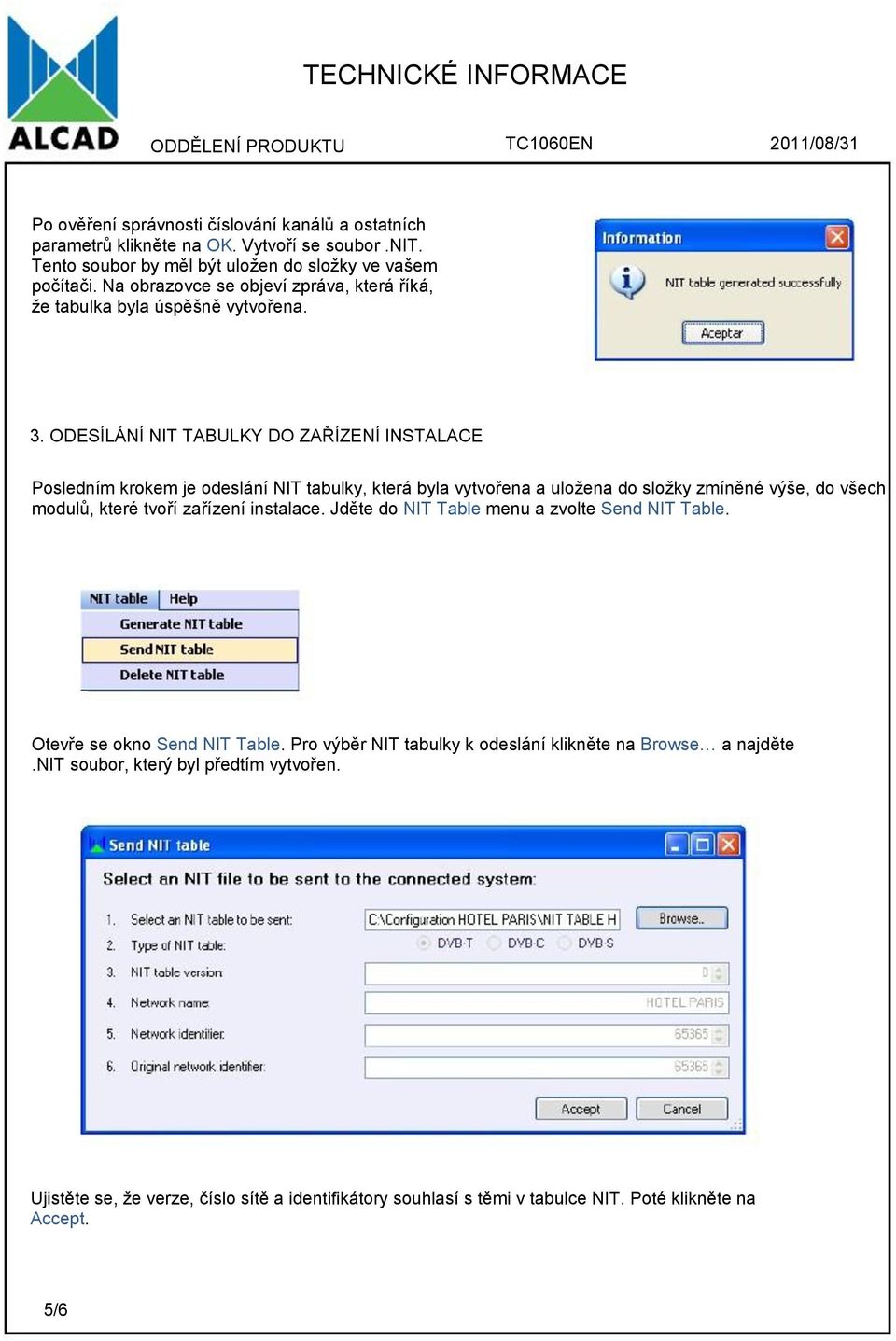

5 Po ověření správnosti číslování kanálů a ostatních parametrů klikněte na OK. Vytvoří se soubor.nit. Tento soubor by měl být uložen do složky ve vašem počítači. Na obrazovce se objeví zpráva, která říká, že tabulka byla úspěšně vytvořena. 3. ODESÍLÁNÍ NIT TABULKY DO ZAŘÍZENÍ INSTALACE Posledním krokem je odeslání NIT tabulky, která byla vytvořena a uložena do složky zmíněné výše, do všech modulů, které tvoří zařízení instalace. Jděte do NIT Table menu a zvolte Send NIT Table. Otevře se okno Send NIT Table. Pro výběr NIT tabulky k odeslání klikněte na Browse a najděte.nit soubor, který byl předtím vytvořen. Ujistěte se, že verze, číslo sítě a identifikátory souhlasí s těmi v tabulce NIT. Poté klikněte na Accept. 5/6

6 Oddělení produktu TC1060EN 2011/08/31 Objeví se seznam modulů připojených k PC. V kolonce Send zaškrtněte všechny moduly, do kterých chcete NIT Tabulku odeslat. Ve výchozím nastavení jsou všechny moduly zaškrtnuté. Pokud se instalace skládá z několika setů, v jednu chvíli může být připojen pouze jeden z nich. Budete tedy muset opakovat tento krok pro každý set zvlášť. Pokud je vše v pořádku, ASP zobrazí zprávu, informující o tom, že NIT tabulka byla úspěšně odeslána do všech modulů. 6/6
