1 staženo z BULLETIN 2011 Jan Hájek staženo z staženo z DEHN + SÖHNE / protected by ISO / 5968_a

2 staženo z Nový DEHNguard M(S)... CI 275(FM) staženo z staženo z DEHN + SÖHNE / protected by ISO / 5968_a

3 staženo z Standard zapojení svodič Typ 2 DEHNguard (1) Oblastní specifika (FR, IT, SP) Je vyţadováno předjištění svodičů Předjištění je nutné, proto... Prostorový nárok Následné náklady Náročné prodrátování Dimenzování předjištění Jističe s ekvivalentními hodnotami staženo z staženo z Bulletin 2011 JAH

4 staženo z Standard zapojení svodič Typ 2 DEHNguard (2) Impulsní propustnost pouţitých pojistek musí být zajištěna pro 40 ka (8/20) je potřeba min. 125 A gl/gg při pouţití niţšího předjištění je omezena funkce svodiče přepětí staženo z Jmen. hod. NH-pojistek Hodnota vybavení pro I n I²t min Imp. proud (8/20 µs) počítána A A²s ka , , , , , ,0 staženo z Bulletin 2011 JAH Zdroj: Veiko Raab; Überspannungsschutz in Verbraucheranlagen / 5969_c

5 Svodič přepětí DEHNguard staženo z M CI 275 (FM) řešení svodič Typ 2 s integrovaným předjištěním CI... Circuit Interruption staženo z staženo z Bulletin 2011 JAH / 5968_b

6 Svodič přepětí DEHNguard staženo z M CI 275 (FM) Popis produktu zvláštní vlastnosti exklusivní pro CI Symbióza mezi pojistkou a svodičem v jednom přístroji pouze v šířce jednotky! Vnitřní pojistka ideálně přizpůsobená impulsnímu proudu Mechanická signalizace stavu: Vybavení Thermo-Dynamik Control Vybavení interní pojistky staženo z Moduly jsou kódovány proti špatnému nasazení staženo z Bulletin 2011 JAH Šedý prouţek pro rozeznání od standaedního provedení bez předjištění / 5968_d

7 Svodič přepětí DEHNguard staženo z M / S... CI 275 (FM) Popis produktu Technická data Ochranná úroveň U P 1,5 kv při 5kA U P 1,0 kv Svodový proud I max 25 ka (8/20) I n 12,5 ka (8/20) staženo z Charakteristika vnitřní pojistky obdob. 25A gl / gg Maximální trv. prov. napětí AC: U C = 275 V Vysoký zkratový proud do I K = 25 ka (při napájecím trafu 800 kva při uk=5% odpovídá 23,09 ka) staženo z Bulletin 2011 JAH / 5970

8 Svodič přepětí DEHNguard staženo z M CI 275 (FM) Popis produktu funkční princip staženo z staženo z Bulletin 2011 JAH / 5968_f

9 Svodič přepětí DEHNguard staženo z M CI 275 (FM) Popis produktu funkční princip 1. Odpojovací mechanismus: Odpojení po vybavení vnitřní pojistky. Výchozí stav Pojistka vybaví Terčík defektu Vybavovací páčka je uvolněna čepem pojistky. staženo z Pérko pošoupne zelený terčík do polohy Červená staženo z Bulletin 2011 JAH / BL

10 Svodič přepětí DEHNguard staženo z M CI 275 (FM) Popis produktu funkční princip 2. Odpojovací mechanismus: Odpojení po vybavení thermického odpojení Výchozí stav Letovaný spoj mezi pojistkou a varistorem vybaví Zajišťovací čep jde dolů a uvolňuje odpojovací páčku. Terčík defektu Pérko pošoupne zelený terčík do polohy Červená staženo z letování povolí staženo z Bulletin 2011 JAH / BL

11 Svodič přepětí DEHNguard staženo z M CI 275 (FM) přehled variant TNS-síť zapojení 4-0 TN- síť (1-fázový) zapojení 2-0 staženo z TNC- síť zapojení 3-0 TT - síť (1- fázový) zapojení 1+1 TT- síť zapojení pólový staženo z Bulletin 2011 JAH / 5973_b

12 staženo z staženo z Zapojení bez integrovaného předjištění a s předjištěním staženo z Bulletin 2011 JAH

13 staženo z DEHNguard s Pro-Aktiv-Thermo-Control staženo z SPD Typ 2 staženo z DEHN + SÖHNE / protected by ISO ÜSS-System Überspannungsschutz Verteilerebene

14 DEHNguard T H 275 staženo LI z Pro-Aktiv-Thermo-Control Svodič přepětí, který s Vámi myslí: ZELENÁ Svodič je provozuschopný. ŢLUTÁ Svodič je provozuschopný, ale byl vícekrát zatíţen vysokou energií, modul je třeba vyměnit. ČERVENÁ Svodič byl přetíţen modul je třeba okamţitě vyměnit. staženo z Dálková signalizace ŢLUTÉ návěsti Zvyšuje bezpečnost aplikace Umoţňuje preventivní údrţbu Údrţba můţe být plánována s malými náklady staženo z ÜSS-System Überspannungsschutz Verteilerebene / 2697_a

15 DEHNguard T H 275 staženo LI z Pro-Aktiv-Thermo-Control Praxi přizpůsobené provedení Jednopólový DG T H 275 LI Obj.č Kompletní jednotka pro TN-C-Systémy DG TNC H LI*Obj.č Kompletní jednotka TN(C)-S-Systémy DG TNS H LI* Obj.č Kompletní jednotka TT / TN-S-Systémy DG TT H LI Obj.č staženo z Vysoká svodová schopnost: 65 ka (8/20) Nízká ochranná úroveň: 1,25 kv Předjištění max. : staženo z A ÜSS-System Überspannungsschutz Verteilerebene / 2697_b

16 staženo z Svodiče přepětí pro fotovoltaické aplikace staženo z staženo z DEHN + SÖHNE / protected by ISO Bulletin 2011 JAH

17 staženo z staženo z Fot. Š.Beláň staženo z Zajištění solárních zdrojů 2009 JAH 2009

18 Malý FV zdroj na RD staženo s hromosvodem z a dodrţením dostatečné vzdálenosti dostatečná vzdálenost s měnič pod střechou FV panely uzemnění FV panelú 6 mm² CU měnič = ~ kombinovaný svodič (Typ 1) 2* 1 DEHNventil M TNC svodič přepětí (Typ 2) staženo z 2* DEHNguard M TN 275 kwh kwh 1 svodič přepětí (Typ 2) 3 DEHNguard M YPV SCI (FM) * není potřeba pokud je měnič u elektroměru PS staženo z Zajištění solárních zdrojů 2009 JAH 2009

19 Malý FV zdroj na RD staženo s hromosvodem z při nedodrţení dostatečné vzdálenosti Je nutné přímé spojení FV panely 3 uzemnění FV panelú 16 mm² CU d < s měnič = ~ 2* kwh měnič pod střechou staženo z kwh kombinovaný svodič (Typ 1) DEHNventil M TNC 255 kombinovaný svodič (Typ 1) DEHNventil M TN 255 svodič bleskových proudů (Typ 1) DEHNlimit PV 1000 * není potřeba pokud je měnič u elektroměru PS staženo z Zajištění solárních zdrojů 2009 JAH 2009

20 staženo z Malý FV zdroj na RD bez hromosvodu FV panely uzemnění FV panelú 6 mm² CU měnič = ~ kombinovaný svodič (Typ 1) 2* 1 DEHNventil M TNC svodič přepětí (Typ 2) staženo z 2* DEHNguard M TN 275 kwh měnič pod střechou kwh 1 svodič přepětí (Typ 2) 3 DEHNguard M YPV SCI (FM) * není potřeba pokud je měnič u elektroměru PS staženo z Zajištění solárních zdrojů 2009 JAH 2009

21 staženo z Moduly v ochranném prostoru staženo z Fot. D.Šalanský staženo z

22 staženo z NASAZENÍ SVODIČŮ PŘEPĚTÍ staženo z staženo z DEHN + SÖHNE / protected by ISO 16016

23 staženo z Příklad ochrany zařízení L1 L2 L3 PEN FV-panely staženo z ochrana před přepětím PR1 PR 2 HR AC DC měnič HEP staženo z Ochrana před bleskem a přepětím pro FV zdroje / 4015_c

24 staženo z Co musí umět svodič přepětí v napájecí soustavě. Vícenásobné svody přepětí (8/20µs) bez poškození svodiče. = 20 x jmenovitý staženo svodový z proud ka (8/20µs) Ochranná úroveň musí být niţší neţ impulsní odolnost koncového ařízen. = Ochranná úroveň V staženo z Ochrana před bleskem a přepětím pro FV zdroje / S2648_c

25 Red / Line staženo z DEHNguard modular Svodič přepětí Typ 2 staženo z DEHNguard S (FM) DEHNguard M TNC 275 (FM) DEHNguard M TN 275 (FM) DEHNguard M TNS 275 (FM) DEHNguard M TT 2P 275 (FM) DEHNguard M TT 275 (FM) staženo z Ochrana před bleskem a přepětím pro FV zdroje / S4550

26 Chování svodiče s staženo a bez z bezpečného zkratovacího mechanismu se zkratovacím mechanismem bez zkratovacího mechanismu staženo z Zdroj: 600V dc / 40 A staženo z Proud byl po 3 sekundách odpojen! Ochrana před bleskem a přepětím pro FV zdroje / 5384

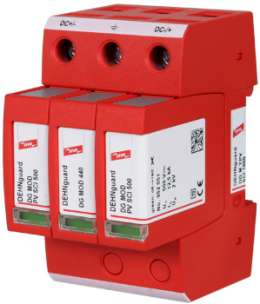

27 Svodič přepětí DEHNguard staženo z M YPV SCI Funkční schéma staženo z Kombinovaný rozpojovací a zkratovací mechanizmus s bezpečným elektrickým odddělením SCI staženo z / 5845_b

28 Svodič přepětí DEHNguard staženo z M YPV SCI Vypínací fáze 3-krokového DC-rozpojení Provozní stav 1. Spuštění odpojovacího mechanizmu 2. Eliminace obloučku 3. Bezpečné rozpojení staženo z SCI SCI SCI staženo z SCI / 5845_c

29 Svodič přepětí DEHNguard staženo z M YPV SCI Vícepólový svodič přepětí Typ 2 Pro fotovoltaické systémy U PVmax do 1000V (Klasifikace dle EN ) staženo z Ochranná úroveň U P 4 kv Celkový svodový proud I total 40 ka (8/20) Maximální napětí U PV max 1000 V DC staženo z / 5846_c

30 Svodič přepětí DEHNguard staženo z M YPV SCI bezpečné elektrické rozdělení princip staženo z SCI Díky integrované pojistce je bez předjištění nasaditelný ve všech ať jiţ malých, středních nebo velkých fotovoltaických zdrojích staženo z / 5845_d

31 Svodič přepětí DEHNguard staženo z M YPV SCI bez rizika zahoření díky obloučku staženo z Bezpečná instalace díky integrované pojistce staženo z / 5846_d

32 Svodič přepětí DEHNguard staženo z M YPV SCI Y-zapojení DC + DC - SCI staženo z SCI 3 moduly 2 různé komponenty Zabraňuje přetíţení modulů při poruše izolace staženo z / 5846_e

33 Svodič přepětí DEHNguard staženo z M YPV SCI princip třístupňového rozpojení SCI... Short Circuit (proof) staženo z SCI SCI Ochrana před zahořením: Díky kombinovanému rozpojovacímu a zkratovacímu mechanizmu je zabráněno zahoření systému staženo z / 5846_f

34 Svodič přepětí DEHNguard staženo z M YPV SCI rozpojení V DC / 50 A - bez SCI s SCI staženo z staženo z / 5846_h

35 Svodič přepětí DEHNguard staženo z M YPV SCI princip 3 krokového rozpojení obvodu SCI... Short Circuit Interruption staženo z SCI Bezpečné rozpojení za pomoci pojistky pro stejnosměrný obvod nezpůsobí zahoření aplikace staženo z / 5846_g

36 staženo z Škody od blesku na FV- modulech staženo z Lit.: R. Schüngel, München staženo z Zajištění solárních zdrojů / S5880

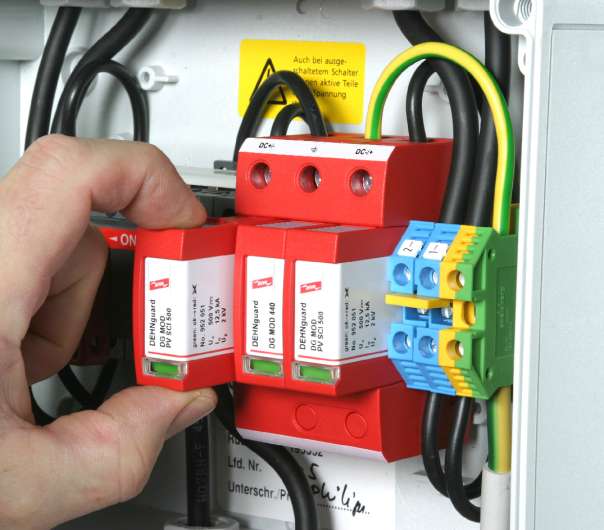

37 Svodič přepětí DEHNguard staženo z M YPV SCI pouţití staženo z staženo z / 5847

38 staženo z Svodič bleskových proudů Typ 1 pro DC stranu u FVE staženo z staženo z DEHN + SÖHNE / protected by ISO Bulletin 2011 JAH

39 staženo z Kroky k ochraně FV měniče (5 z 5) Typ 1 svodič pro omezování stejnosměrného proudu = ~ staženo z Schopnost svádět blesk. proud Omezení násl. proudu Pouţitelný do 1000 V dc Nulový svodový proud Napětí generátoru na prázdno U OC dc DEHNlimit PV 1000 staženo z Ochrana před bleskem a přepětím pro FV zdroje / 4562_o

40 staženo z DEHNlimit PV Technická specifikace - Kombinovaný svodič Typ 1 (klasifikace dle ČSN EN ) U c = 1000 V dc Ochranná úroveň U P < 3 kv (L+ / L-) staženo z Schopnost omezit násl. proud 100 A dc Zkuš. bl. proud L+/L- zu Erde I imp = 50 ka Typ: DEHNlimit PV 1000 Obj.č Zkuš. bl. proud L+ zu L- I imp = 25 ka Připojovací průřezy do 50 mm 2 staženo z Ochrana před bleskem a přepětím pro FV zdroje / S4562_p

41 staženo z DEHNlimit PV Pilotní projekt - staženo z staženo z Ochrana před bleskem a přepětím pro FV zdroje / S4562_l

42 Malé FV zařízení staženo na RD s hromosvodem z DODRŢENÍM dostatečné vzdálenosti s dostatečná vzdálenost s měnič pod střechou FV-panely měnič = ~ 3 2* 1 Kombinovaný svodič (Typ 1) DEHNventil ZP TNC 255 Svodič přepětí (Typ 2) staženo z 2 DEHNguard M TN 275 Svodič přepětí (Typ 2) 3 DEHNguard PV 500 SCP kwh kwh Nemusí být, pokud je měnič přímo 1 u elektroměru HDR staženo z Ochrana před bleskem a přepětím pro FV zdroje / 4561_a_JEH

43 Malé FV zařízení na staženo RD s hromosvodem z a NEDODRŢENÍM dostatečné vzdálenosti es zde je nutný přímý spoj FV-panely 3 d < s měnič = ~ HDR 2* kwh měnič pod střechou staženo z kwh *Nemusí být pokud je měnič přímo u elektroměru Kombinovaný svodič (Typ 1) DEHNventil ZP TNC 255 Kombinovaný svodič (Typ 1) DEHNventil M TN 255 Svodič bleskových proudů (Typ 1) DEHNlimit PV 1000 staženo z Ochrana před bleskem a přepětím pro FV zdroje / S4561_b

44 staženo z OCHRANA VODIČŮ PRO MĚŘENÍ A REGULACI staženo z staženo z DEHN + SÖHNE / protected by ISO 16016

45 staženo z Kontrola zařízení dálkovým dohledem dálkové sledování staženo z provozní budova staženo z Ochrana před bleskem a přepětím pro FV zdroje / 3532_a

46 staženo z Komunikace RS 485 staženo z staženo z Bulletin 2011 JAH

47 staženo z Koncept ochrany datového přenosu provozní budova staženo z Řídící jednotka staženo z Ochrana před bleskem a přepětím pro FV zdroje / 3532_b

48 BLITZDUCTOR XT staženo z Kombinovaný svodič s extra vlastnostmi BXT chrání 4 ţíly všechny ochranné prvky se nacházejí v samostatném modulu Rozměry shodné s předchozí generací BLITZDUCTOR CT dvoudílná konstrukce staženo z LifeCheck dohlíţí na všechny ochranné prvky univerzální patice staženo z Ochrana před bleskem a přepětím pro FV zdroje / 4529_c

49 LifeCheck staženo z test svodiče BLITZDUCTOR ML-Modulu staženo z staženo z Ochrana před bleskem a přepětím pro FV zdroje / 2699_d

50 BULLETIN 2010 Jan Hájek 2009 DEHN + SÖHNE / protected by ISO / 5968_a

51 Stabilita jímací soustavy. Ochrana staženo datových s sítí. Management přepěťových ochran. Ochrana fotovoltaických aplikací. Zemnící soustava a její prvky.

52 Stabilita jímací soustavy 2009 DEHN + SÖHNE / protected by ISO 16016

53 Příprava drátu DEHNalu Lit.: / 4377_c

54 Vytvoření ohnutí o 90 rovnačkou / 4377_f

55 Fixace konce / 4377_g

56 Upnutí drátu do sklíčidla vrtačky / 4377_h

57 Stáčení DEHNALU-drátu / 4377_i

58 Stáčení DEHNALU-drátu předtím - potom Lit.: / 4377_k

59 Drát stočený Zhruba 10 otáček na metr délky / 3758_a

60 Jímače z drátu 0,2-0,5 m Nekvalitní drát, díky nehomogennitě materiálu dochází k,, naštosování závitů,,, k vybočení, snížení průměru a přetržení vodiče.

61 Pracovní příprava: rozvinutí drátu / 4373_c

62 Pracovní příprava: rovnání drátu / 4373_d

63 Jímače z drátu 0,2-0,5 m Ruční rovnačka Obj.č Ruční rovnačka Obj.č

64 Jímače z drátu 0,2-0,5 m Vozíková rovnačka Obj.č

65 JÍMAČE Z DRÁTU 0,2-0,5 M Lidová tvořivost se nenechá svazovat gravitací ani počasím

66 Jímače z drátu s nadužíváním svorek Materiál : 1,5 m drátu a 3 6 svorka

67 Jímače z drátu Drát DEHNalu obj.č Hřebenáč nerez obj.č Svorka MV nerez Zkoušená pro třídu H ČSN EN obj.č

68 Jímače z drátu Drát DEHNalu obj.č Hřebenáč nerez s podpěrou DEHNsnap obj.č

69 Jímač z drátu na oplechované atice Drát DEHNalu obj.č Spojka KS Obj.č Nýtovaný můstek Obj.č

70 Jímače z drátu Obj.č Jímací hrot musí být alespoň o 0,15 m výše než hřeben Blitz Seminar Fangeinrichtungen / S2589

71 Jímač pro hřeben obj.č Materiál jímače Délka Průměr Materiál hřebenáče Rozsah Neuheiten 2006 Al 1000 mm 10 mm NIRO (V2A) mm / 5042_a

72 Jímací tyč umístěná mimo hřeben Drát DEHNalu obj.č Hřebenáč nerez s podpěrou DEHNsnap obj.č Jímací tyč obj.č Svorka na jímač Obj.č Svorka MV nerez ČSN EN obj.č

73 Držák JT pro sedlové staženo střechy s držák konce jímací tyče Jímač je třeba ještě dodatečně upevnit! Materiál St/tZn Rozsah 16 mm Délka 410 mm Materiál Objímky NIRO (V2A) Materiál šroubu NIRO (V2A) Obj.č / - NOP

74 Jímací tyče v betonových podstavcích staženo výška s do 2,5 m 2009 DEHN + SÖHNE / protected by ISO 16016

75 Kotvení jímačů v jednotlivých větrných zónách

76 Sestava jímací tyče v betonu

77 Betonový podstavec, staženo stohovatelný s s klínovým uchycením - montáž jímací tyč řez betonovým podstavcem Prorazit u vrchního betonu / 4487_a - NOP

78 Betonový podstavec, staženo stohovatelný s s klínovým uchycením - montáž / 4487_b - NOP

79 Betonový podstavec, staženo stohovatelný s s klínovým uchycením - montáž Spodní betonový podstavec - Zatlučení klínku / 4487_c - NOP

80 Betonový podstavec staženo stohovatelný, s s klínovým uchycením - montáž / 4487_d - NOP

81 Betonový podstavec, staženo stohovatelný s s klínovým uchycením - montáž / 4487_e - NOP

82 Betonový podstavec, staženo stohovatelný s s klínovým uchycením - montáž / 4487_f - NOP

83 Betonový podstavec, staženo stohovatelný s s klínovým uchycením - montáž Nezapomenout umístit na plastovou podložku! / 4487_g - NOP

84 Nový tvar klínku a staženo redukovaná s tloušťka použitého materiálu. staré provedení nové provedení dodatečné bříško staré provedení materiál 2 mm nové provedení materiál 1,5 mm / NOP 12

85 Transportní úchyt pro betonový podstavec / 4483_a - NOP

86 Transportní úchyt pro betonový podstavec / 4483_b - NOP

87 Transportní úchyt pro betonový podstavec / 4483_c - NOP

88 Betonový podstavec 17 kg s úchytem vybrání Obj.č Obj.č Plastová podložka / 4432_a

89 Betonový podstavec staženo 17 kg s klínovým uchycením po kompletaci Obj.č / S2593

90 Optimalizace jímací soustavy

91 Trubkové jímače Trubkové jímače Zúžený průřez pro montáž do betonových podstavců nebo na komíny či jiné konstrukce. průměr 16/10 mm délka zúžení 1000 mm dle normy ČSN EN NIRO délka 1,5 m: obj.č NIRO délka 2,0 m: obj.č NIRO délka 2,5 m: obj.č NIRO délka 3,0 m: obj.č Cu délka 1,5 m: obj.č / 5045_a

92 Jímací tyč GFK/Al jímací tyčn GFK/Al hliník Pro stavbu oddálených jímacích soustav s upevněním do betonových podstavců. detail Určeno i pro jímací soustavy s redukovaným stínem pro FVE. namáčknuto GFK jímač Al D=10 mm GFK-průměr 16 mm koeficient materiálu k m = 0,7 délka 1660 mm: obj.č délka 2000 mm: obj.č / S4499_b

93 Jímací tyče 2,5-3,5 m 2009 DEHN + SÖHNE / protected by ISO 16016

94 Samostatně stojící staženo jímač 2,5 s až 3,5 m jímací tyč Al 22 / 16 / 10 mm detail svorka jímací tyče Samostatně stojící jímač S trojnožkou (FeZn) na ochranu střešních nástaveb pro střechy se sklonem až 10. Dimenzován pro rychlosti větru do 145 km/h a 161 km/h. jímací tyč bet. podstavec podložka obj.č x obj.č x obj.č obj.č x obj.č x obj.č obj.č x obj.č x obj.č délka 2,5 m: obj.č délka 3,0 m: obj.č délka 3,5 m: obj.č / 5045_a

95 Objímka určená k osazení na izolační tyč GFK obj.č obj.č / 5597_h

96 DEHNiso-Distanční vzpěra např. obj.č např. obj.č / 5597_i

97 Jímače 4 8 m 2009 DEHN + SÖHNE / protected by ISO 16016

98 Příklad volně stojící jímací tyče Lit.: Lösch Blitzschutzbau Offenburg / 3368 KPM

99 Příklad volně stojící jímací tyče Lit.: Lösch Blitzschutzbau Offenburg / 3631_NOP

100 Příklad volně stojící jímací tyče Lit.: Victoria-Blitzschutz GmbH, Lünen / 3389_c

101 Příklad volně stojící staženo jímací tyče s Lit.: Victoria-Blitzschutz GmbH, Lünen / 3389_d

102 Příklad volně stojící jímací tyče Výška 5,5 m Volně stojící jímací tyče Výška: Výška 6 až 8,5 m 4,0m Obj.č ,5m Obj.č ,0m Obj.č ,5m Obj.č ,0m Obj.č ,5m Obj.č ,0m Obj.č ,5m Obj.č ,0m Obj.č ,5m Obj.č / 3353_a

103 Trojnožka s betonovou zátěží Beton o váze 17 kg 6 nebo 9 kusů pro výšku do 5,5 m / 3353_b

104 Trojnožka s betonovou zátěží Beton o váze 17 kg až 9 kusů pro výšku 6 až 8,5 m / 3353_c

105 Trojnožka s betonovou zátěží Volně stojící jímací tyče Výška: 12 m Obj.č m Obj.č Beton o váze 17 kg 21 až 24 kusů pro výšku 12 až 14m / 3353_c

106 Vyrovnání tyče do sklonu střechy / 3505_a

107 Vyrovnání tyče do sklonu střechy 10 Dodržujte montážní návod! / 3505_b

108 Modularita systému staženo umožňuje s malou transportní velikost Transportní poloha Neuheiten / 5045_a

109 Jímací tyče 4-8 m 2009 DEHN + SÖHNE / protected by ISO 16016

110 Příklad volně stojící jímací tyče v trubce 40 mm Kombinace pro dosažení výšky: Podstavec pro výšku až 5,5 m Obj.č Výška 4 m Složená z obj.č Výška 4,5 m Složená z obj.č Výška 5 m Složená z obj.č Výška 5,5 m Složená z obj.č Počet betonů 4/4,5 m - 3 ks.5/5,5 m - 6 ks / 3353_a

111 Příklad volně stojící jímací tyče v trubce 40 mm Podstavec pro výšku 6 až 8 m Obj.č Výška 6 m Složená z obj.č Výška 6,5 m Složená z obj.č Výška 7 m Počet betonů 6/6,5 m - 6 ks.7/8 m - 9 ks. Složená z obj.č Výška 7,5 m Složená z obj.č Výška 8 m Složená z obj.č / 3353_a

112 Teleskopický stožár se závrtným šroubem / 5540_a

113 Teleskopický stožár se závrtným šroubem Několik prvních závitů pod tlakem / 5540_c

114 Teleskopický stožár se závrtným šroubem Dolní díl stožáru (D=70mm) umístit na doraz a zaaretovat / 5540_d

115 Teleskopický stožár se závrtným šroubem Kontrola sklonu / 5540_e

116 Teleskopický stožár se závrtným šroubem Jako páku k otáčení lze využít tyčového zemniče / 5540_f

117 Teleskopický stožár se závrtným šroubem Dodatečná stabilizace na koncích trojnožky se zemním vrutem / 5540_g

118 Teleskopický stožár se závrtným šroubem Optimální Zatlučení zemnící tyče / 5540_h

119 Teleskopický stožár se závrtným šroubem Vztyčení stožáru po jeho kompletaci / 5540_i

120 Teleskopický stožár se závrtným šroubem Kontrola kolmosti a aretace šrouby dle montážních pokynů / 5540_J

121 Teleskopický stožár se závrtným šroubem / 5540_k

122 Teleskopický stožár se závrtným šroubem / 5540_k

123 Teleskopický stožár m 2009 DEHN + SÖHNE / protected by ISO 16016

124 Betonový základ KöFU I Transportní otvor / 0000

125 Příprava pískového lože ve výkopu Pomocné lišty / 0000

126 Betonový základ Transport Usazení KöFU I / 0000

127 Spasování stožáru Zarážka Dřevěné hranoly / 0000

128 Vztyčení stožáru / 0000

129 Celkový pohled / 0000

130 Armování betonového základu

131 Dostupná provedení Výška 13,35 m Obj.č Výška 16,35 m Obj.č Výška 19,35 m Obj.č Výška 22,35 m Obj.č Výška 24,85 m Obj.č

132 Izolované jímače na stožárech 2009 DEHN + SÖHNE / protected by ISO 16016

133 Izolované hromosvody - montážní chyby Montážní chyby: Malá rozteč mezi distančními vzpěrami Použití pozinkované jímací tyče = rozdíl ve váze cca 3,5 kg!

134 Izolované hromosvody - montážní chyby Montážní chyby: Malá rozteč mezi distančními vzpěrami Cca 2 m volné délky drátu.

135 Zavětrování zpevní konstrukci

136 Izolované podpěry vedení DLH 2009 DEHN + SÖHNE / protected by ISO 16016

137 DEHNiso-podpěra vedení na střechy DEHNiso-DLH Variabilní řada podpěr pro dodržení dostatečné vzdálenosti dle ČSN EN , pro vedení vodičů po plochých střechách. Materiál - podpěra vedení um. hmota Rozsah držáku vedení prům. 8 mm Vedení vodiče volné Distanční vzpěra GFK 10 mm sv. šedá k m -koeficient 0,7 Provedení UV-stabilní Váha 4,6 kg Průměr podložky 300 mm délka 295 mm: Obj. č délka 435 mm: Obj. č

138 DEHNiso-podpěrastaženo vedení na s střechy jednotlivé komponenty DEHNiso-DLH distanční vzpěra Pro upevnění vodičů na betonovém podstavci s podložkou Materiál - podpěra vedení um. hmota Rozs. držáku vedení prům. 8 mm Vedení vodiče volné Distanční vzpěra GFK 10 mm barva dist. vzpěry světle šedá k m -koeficient 0,7 izolační délka 220 / 360 mm Provedení UV-stabilní délka 280 mm: Obj. č délka 420 mm: Obj. č

139 DEHNiso-podpěrastaženo vedení na s střechy jednotlivé komponenty DEHNiso-DLH podložka S objímkou pro distanční vzpěru (Obj. č , ) a ochranu povrchu střechy pod betonem (Obj. č ) Materiál Ø objímky Průměr Výška Barva Provedení um. hmota 10 mm 300 mm 60 mm světle šedá UV-stabilní Obj. č

140 DEHNiso-podpěrastaženo vedení na s střechy jednotlivé komponenty DEHNiso-DLH betonový podstavec Pro zajištění podložky se zasunutou vzpěrou Počet betonových podstavců v jednom podlaží palety 24 kusů na celé EURO paletě pak 192 kusů. Provedení Materiál Rozměry Váha 4-hranný, otevřený beton (C35/45) 180x180x70 mm 4,6 kg Obj. č

141 DEHNiso-podpěrastaženo vedení na s střechy jednotlivé komponenty DEHNiso-DLH podpěra vedení s objímkou na distanční vzpěru Pro uchycení vodiče na distanční vzpěře Rozsah držáku vedení Vedení vodiče Ø objímky Materiál Barva Provedení prům. 8 mm volné 10 mm um. hmota světle šedá UV-stabilní Obj. č

142 DEHNiso-podpěrastaženo vedení na s střechy jednotlivé komponenty DEHNiso-DLH Distanzstab Distanční vzpěra k nařezání Materiál GFK Délka 3000 mm k m -koeficient 0,7 Ø tyčky 10 mm Barva sv.šedá (RAL70325) Provedení UV-stabilní Rozsah teplot použití -50 až +100 C Obj. č

143 Průběh montáže DEHNiso-podpěra vedení na střechy / KPM 339_a

144 Průběh montáže DEHNiso-podpěra vedení na střechy / KPM 339_c

145 Průběh montáže DEHNiso-podpěra vedení na střechy / KPM 339_c

146 Jímací tyč GFK/Al Jímací tyč GFK/Al hliník. slitina detail Pro stavbu oddálených hromosvodů např. na plochých střechách. Upevnění v betonových podstavcích s klínkem. Také pro vytváření oddálených soustav s omezeným stínem pro FV zařízení. GFK slisováno jímací hrot Al Ø = 10 mm GFK-průměr 16 mm koeficient materiálu k m = 0,7 délka 1660 mm: Obj. č délka 2000 mm: Obj. č / 5986

147 Jímací tyč GFK/Al Jímací tyč GFK/Al Pro stavbu oddálených hromosvodů např. na plochých střechách. upevnění v betonových podstavcích s klínkem. Variabilní provedení se závitem M10, například pro jímací hrot obj. č nebo jímací hrot se svorkou Obj. č (pro křížení). GFK-průměr 16 mm koeficient materiálu k m = 0,7 délka 675 mm: Obj. č délka 1075 mm: Obj. č / 5987

148 DEHNiso-podpěra vedení na střechy

149 DEHNiso-podpěra vedení na střechy

150 Řešení izolované jímací soustavy za pomoci standardních komponentů DEHN + SÖHNE / protected by ISO / 0000

151 DEHNconductor-System staženo / HVI s -vodič light Izolovaná jímací soustava a izolované svody SET II Jímač 2000 mm celk. výška 3900 mm, / 5567_a

152 DEHNconductor-System staženo / HVI s -vodič light Izolovaná jímací soustava a izolované svody SET II Jímač 2000 mm celk. výška 3900 mm, / 5567_b

153 DEHNconductor-System staženo / HVI s -vodič light Izolovaná jímací soustava a izolované svody / 5567_c

154 DEHNconductor-System staženo / HVI s -vodič light Izolovaná jímací soustava a izolované svody / 5567_d

155 Izolovaná jímací soustava DEHNcon-H 2009 DEHN + SÖHNE / protected by ISO 16016

156 Použití DEHNcon-H staženo na sedlové s střeše princip / 5487_b

157 Systémové komponenty / 0000

158 DEHNcon-H HVI -vodič light I SET Základní požadavek na HVI vodič Light HVI-vodič light: Dostatečná vzdálenost 0,45 m (pro vzduch) Technická data Ekvi.dostat, vzdálenosti s: 0,45 m (pro vzduch) 0,90 m (pev. materiál) Jádro Cu (měkká) Průřez 19 mm² Izolace : PE (Polyethylen) Vnější prům.: 20 mm(čer. plášť 17 mm) Barva: Tmavošedá Obj.č Jímač(Ø10 mm) 500 mm 1000 mm 500 mm 1000 mm Podp. trubka (Ø40 mm) 2055 mm 2055 mm 2705 mm 2705 mm Minimální obj. délka 6 m, délku vodiče uvést při objednání / NOP

159 DEHNcon-H HVI -vodič light III SET Základní požadavek na HVI vodič Light HVI-vodič light: Dostatečná vzdálenost 0,45 m (pro vzduch) Technická data Ekvi.dostat, vzdálenosti s: 0,45 m (pro vzduch) 0,90 m (pev. materiál) Jádro Cu (měkká) Průřez 19 mm² Izolace : PE (Polyethylen) Vnější prům.: 20 mm(čer. plášť 17 mm) Barva: Tmavošedá Obj.č Jímač(Ø10 mm) 500 mm 1000 mm 500 mm 1000 mm Podp. trubka (Ø40 mm) 2055 mm 2055 mm 2705 mm 2705 mm Minimální obj. délka 6 m, délku vodiče uvést při objednání / NOP

160 Izolovaná jímací soustava DEHNcon-H Dachvodič shalter mit Strebe (h = 17,5cm) obj.č obj.č obj.č / 5340_a

161 Izolovaná jímací soustava DEHNcon-H Svorka PA / 5453_c

162 Izolovaná jímací soustava staženo DEHNcon-H s podpúrná trubka a svorka PA / 5340_b

163 Izolovaná jímací soustava DEHNcon-H / 5340_d

164 / 5486_a

165 / 5486_b

166 Izolovaná jímací soustava staženo RD s Izolovaný svod / HVI -light / 5547_f

167 Izolovaná jímací soustava staženo RD s Izolovaný svod / HVI -light / 5547_e

168 Ověření ochranného prostoru / KPM 212_KPM

169 Izolovaná jímací soustava staženo Wohnhaus s Izolovaný svod / HVI -light Podp. trubka / KPM 212_KPM

170

171 Izolovaná jímací soustava staženo DEHNcon-H s Připojení na okap Podpěra pro vodič (h = 17,5cm) obj.č obj.č obj.č / 5340_c

172 Izolovaná jímací soustava DEHNcon-H Distanční vzpěra / 5453_b

173 Představení řady norem ČSN EN Součásti ochrany před bleskem (LPC) Část 1: Požadavky na spojovací součásti Část 2: Požadavky na vodiče a zemniče Část 4: Požadavky na podpěry vodičů 2009 DEHN + SÖHNE / protected by ISO 16016

174 Část 1: Požadavky na spojovací součásti 2009 DEHN + SÖHNE / protected by ISO 16016

175 Požadavky na spojovací součásti ČSN EN Definice spojovací součásti: spojovací součást (connection component): součást pro spojení vodičů navzájem nebo ke kovové instalaci včetně přemosťovací součásti a dilatační vložky / 5884_a

176 Zkouška spojovací součásti ČSN EN volba zkušebního zapojení příprava zkušebního vzorku umělé zestaření elektrická zkouška vyhodnocení / 5884_b

177 Zkouška spojovací staženo součásti s Volba zkoušeného spojení ČSN EN Rozpětí spojovací části Rozpětí falc : 0,7-10mm Rozpětí Rd: 8-10mm Druh spojení vodičů kříž paraelní kombinace materiálů ocel (ž.zn) ) hliník měď nerez titan cín ocel (ž.zn) ) ano ano ne ano ano ano hliník ano ano ne ano ano ano měď ne ne ano ano ne ano nerez ano ano ano ano ano ano titan ano ano ne ano ano ano cín ano ano ano ano ano ano / 5884_c

178 Zkouška spojovací staženo součásti s Příprava zkušebního vzorku ČSN EN přípravná montáž zkušebního vzorku Dotažení odpovídajícím utahovacím momentem měření přechodového odporu / 5884_d

179 Zkouška spojovací staženo součásti s umělé zestaření ČSN EN Působení slané mlhy 3 dny Působení vlhkého ovzduší se sírou 7 dnů / 5884_e

180 Zkouška spojovací staženo součásti s elektrická zkouška ČSN EN Montáž na izolovanou desku Zatížení proudem blesku 50kA / 100kA třída l imp W/R T 1 t d ± 10% ± 35 % ka kj/ H N / 5884_f

181 Pohled na zkušební generátor DEHN + SÖHNE Laboratoř DEHN + SÖHNE: 200 ka 10/350 μs / 5117_a

182 Zkouška spojovací staženo součásti s vyhodnocení ČSN EN optické posouzení měření přechodového odporu měření uvolňovacího momentu vystavení zkušebního protokolu výrobce / 5884_g

183 Zkouška spojovací staženo součásti s poznámka Délka jedné zkušební série ca. 4 týdny Zkoušky probíhají zhruba 10 let 2600 kombinací odzkoušeno 2600 x 3 = 7800 zapojení 7800 x 3 = výbojů blesku / 5884_h

184 Část 2: požadavky na vodiče a zemniče 2009 DEHN + SÖHNE / protected by ISO 16016

185 Požadavky na vodiče a zemniče ČSN EN Oblast použití: součásti systému vnější ochrany před bleskem, které jsou určeny ke svedení proudu blesku Součást uzemňovací soustavy, která zajišťuje přímý elektrický kontakt se zemí a rozptyluje proud blesku do země / 5885_a

186 Na jímací vedení, staženo jímače, s zaváděcí tyče a svody ČSN EN materiál geometrie minimální průřez mechanické vlastnosti elektrické vlastnosti / 5885_b

187 Materiál, geometrie staženo a minimální s průřez jímacího vedení, jímacích tyčí a svodů ČSN EN , tabulka 1 materiál Geometrie minimální průřez a poznámka en měď Pocínovaná měď b pásek 50 mm² min. tloušťka 2 mm kulatý e 50 mm² průměr 8 mm lano 50 mm² min. průměr každého drátu 1,7 mm kulatý f, g 200 mm² průměr 16 mm pásek 50 mm² min. tloušťka 2 mm kulatý e 50 mm² průměr 8 mm lano 50 mm² min. průměr každého drátu 1,7 mm kulatý f, g 200 mm² průměr 16 mm / 5888_a

188 Materiál, geometrie staženo a minimální s průřez jímacího vedení, jímacích tyčí a svodů ČSN EN , tabulka 1 Materiál geometrie minimální průřez a poznámka hliník hliník legovaný pásek 70 mm² min. tloušťka 3 mm kulatý 50 mm² průměr 8 mm lano 50 mm² min. průměr každého drátu 1,7 mm pásek 50 mm² min. tloušťka 2,5 mm kulatý 50 mm² průměr 8 mm lano 50 mm² min. průměr každého drátu 1,7 mm kulatý f 200 mm² průměr 16 mm / 5888_b

189 Materiál, geometrie staženo a minimální s průřez jímacího vedení, jímacích tyčí a svodů ČSN EN , tabulka 1 materiál geometrie minimální průřez a poznámka žár. pozinkovaná ocel nerezová ocel d pásek 50 mm² min. tloušťka 2,5 mm kulatý 50 mm² průměr 8 mm lano 50 mm² min. průměr každého drátu 1,7 mm kulatý f, g 200 mm² průměr 16 mm pásek h 50 mm² min. tloušťka 2 mm kulatý h 50 mm² průměr 8 mm lano 70 mm² min. průměr každého drátu 1,7 mm kulatý f,g 200 mm² průměr 16 mm / 5888_c

190 Materiál, geometrie staženo a minimální s průřez jímacího vedení, jímacích tyčí a svodů a Přípustná tolerance: 3 %. b Pokovení ponorem nebo elektrické pokovení; minimální tloušťka nánosu 1 mikron. c Pokrytí by mělo být hladké, souvislé a bez struskových skvrn a musí mít minimální hmotnost 350 g/m 2 pro plný kulatinový materiál a 500 g/m 2 pro plný páskový materiál. Pokrytí může být měřeno podle EN ISO 1460 s délkou vzorků přibližně 200 mm. Pokrytí může být měřeno také podle EN ISO 1461:1999 s délkou vzorků přibližně 200 mm. d Chrom 16%; nikl 8 %; uhlík 0,07 %. e Není-li mechanická pevnost základním požadavkem, může být u některých aplikací 50 mm 2 (průměr 8 mm) sníženo na 28 mm 2 (průměr 6 mm). V tomto případě je nutno věnovat pozornost snížení rozteče mezi jednotlivými upevňovacími staženo prvky. s f Použitelné pouze pro jímací tyče. V případě aplikací, u nichž není kritické mechanické namáhání, jako je například zatížení větrem, smí být použita jímací tyč o průměru 10 mm s maximální délkou 1 metr. g Použitelné pouze pro tyčové přívody zemničů. h Jestliže jsou důležité tepelné a mechanické důvody, měly by být pro plnou kulatinu tyto hodnoty zvýšeny na 78 mm 2 (10 mm průměr) a pro plný pásek na 75 mm 2 (3 mm minimální tloušťku). i Není nutná žádná specifikace měřících postupů, protože rozměry všech vodičů, desek, tyčí atd. uvedených v tabulce nejsou kritické. Lit.: ČSN EN , tabulka / 5888_d

191 Mechanické a elektrické vlastnosti ČSN EN , tabulka 2 materiál geometrie maximální pevnost v tahu min. tažnost při přetržení spec. odpor μ m N/mm² % měď a plná 200 až 450 pocínovaná měď 0,019 lano N/A hliník plná 150 0,028 lano N/A hliníková plná 120 až 280 slitina 0,036 lano N/A pozink. ocel plná 290 až 510 0,15 lano N/A nerezová ocel plná 400 až 730 0,80 lano N/A tabulka 2: Charakteristické mechanické a elektrické vlastnosti jímacích vodičů, jímacích tyčí, tyčových přívodů zemničů a svodů 7 N/A 15 N/A 10 N/A 7 N/A 35 N/A N/A = není použitelné / 5889

192 Zkoušky jímacíhostaženo vedení, jímacích s tyčí, tyčových přívodů, svodů zemnicích vodičů ČSN EN ohybová zkouška a zkouška přilnavosti pro vodiče opatřené pokrytím měření elektrického odporu délky 100mm umělé zestaření 3 dny působení slané mlhy působení vlhkého ovzduší se sírou 7 dnů měření elektrického odporu délky 100mm / 5885_c

193 Požadavky na zemnič ČSN EN materiál geometrie minimální průřez mechanické vlastnosti elektrické vlastnosti / 5885_d

194 Materiál, forma a minimální rozměry zemničů ČSN EN , tabulka 3 Materiál měď formaa Minimální rozměry a poznámka z.tyč z. vodič zemnící deska lano b 50 mm² min. průměr každého drátu 1,7 mm kulatý b 50 mm² 8 mm průřez pásek b 50 mm² min. tloušťka 2 mm kulatý 15 mmø trubka 20 mmø min. tloušťka stěny 2 mm plná deska 500 mm / 500 mm min. tloušťka 2 mm mřížová deska h 600 mm / 600 mm 25 mm / 2 mm pro plochý materiál a 8 mmø pro kulatý material / 5890_a

195 Materiál, forma a minimální rozměry zemničů ČSN EN , tabulka 3 Materiál ocel forma Minimální rozměry a z.tyč z.vodič zemnící deska pozink. kulatý c 16 mmø d 10 mmø poznámka pozink. trubka c 25 mmø d minimální tl. stěny 2 mm pozink. pásek c 90 mm² min. tloušťka 3 mm pozink. deska c 500mm / 500 mm min. tloušťka 3 mm pozink. mříž c 600 mm / 600 mm 30 mm / 3 mm pro plochý materiál 10 mm Ø pro kulatý material poměď kulatý e 14 mmø minimálně 250 μm povrch s 99,9 % obsahem měďi / 5890_b

196 Materiál, forma a minimální rozměry zemničů ČSN EN , tabulka 3 Materiál Ocel Nerezová ocel forma holá kulatý f Minimální rozměry a z.tyč z. vodič z. deska 10 mmø poznámka holá nebo pozink. pásek f, g 75 mm² min. tloušťka 3 mm pozink. lano f, g 70 mm² min. -Ø je každ. drátu 1,7 mm pozink. kříž profil 50 mm x 50 mm x 3 mm kulatý 16 mmø 10 mmø pásek 100 mm² min. tloušťka 2 mm / 5890_c

197 Materiál, forma a minimální rozměry zemničů a Dovolená tolerance: 3 %. b Může být rovněž pocínováno. c Pokrytí by mělo být hladké, souvislé a bez struskových skvrn a musí mít minimální hmotnost 350 g/m 2 pro plný kulatinový materiál a 500 g/m 2 pro plný páskový materiál. Pokrytí může být měřeno podle EN ISO 1460 s délkou vzorků přibližně 200 mm. Pokrytí může být měřeno také podle EN ISO 1461:1999 s délkou vzorků přibližně 200 mm. d Závity musí být vyrobeny před pozinkováním. e Měď musí skutečně přilnout k oceli. Pokrytí může být měřeno elektronickým přístrojem pro měření tloušťky pokrytí. f Musí být uloženy staženo v betonu v hloubce s minimálně 20 mm. g Připouští se pouze tehdy, je-li alespoň po každých 5 metrech provedeno správné propojení s ocelovou výztuží v těch částech základů, které jsou ve styku s půdou. h Příhradová deska konstruovaná s minimální celkovou délkou vodiče 4,8 m. i Není nutná žádná specifikace měřících postupů, protože rozměry všech vodičů, desek, tyčí atd. uvedených v tabulce nejsou kritické. Lit.: ČSN EN , tabulka / 5890_d

198 Materiál, forma a minimální rozměry zemničů ČSN EN , tabulka 4 Material měď forma pevnost v tahu [N/mm²] z.tyč zemnící vodič z.deska lano N/A 200 až 450 N/A kulatý 200 až až 450 N/A maximální spec. odpor [μ m] pásek N/A 200 až 450 N/A 0,025 trubka 200 až 450 N/A N/A plná deska N/A N/A 200 až 450 mříž. deska N/A N/A 200 až 450 ocel pozink. kulatý 350 až až 510 N/A pozink. trubka 350 až 770 N/A N/A pozink. pásek N/A 290 až 510 N/A 0,25 pozink. plná deska N/A N/A 290 až / 5891_a

199 Materiál, forma a minimální rozměry zemničů ČSN EN , tabulka 4 Material forma pevnost v tahu [N/mm²] z.tyč zemnící vodič z.deska ocel pozink. mříž. deska N/A N/A 290 až 510 poměď. kulatý 600 až 770 a N/A N/A holá kulatý 350 až 770 N/A N/A Holý nebo pozink. pásek N/A 290 až 510 N/A pozink. lano N/A 1500 až 2100 N/A pozink. kříž profil 600 až 770 N/A N/A maximální spec. odpor [μ m] 0,25 Nerezová kulatý b 500 až až 730 N/A ocel 0,80 pásek b N/A 400 až 730 N/A a Poměr mezi průtažností/pevností v tahu 0,80 0,95. b Chrom 16 %, nikl 5 %, molybden 2 %, uhlík 0,08 %. N/A = není použitelné (not applicable). N/A = nicht anwendbar / 5891_b

200 Zkoušky zemničů ČSN EN Kompresní zkoušky mechanickými prostředky 2 min. narážení na ocelovou desku Umělé zestaření 3 dny Působení slané mlhy 7 dnů působení vlhkého ovzduší se sírou Elektrická zkouška 50kA / 100kA měření přechodového odporu Zkouška tahem / 5885_e

201 Část 4: Požadavky na podpěry vodičů 2009 DEHN + SÖHNE / protected by ISO 16016

202 Požadavky na podpěry vodiče ČSN EN Definice podpěry vodiče : kovové, nekovové nebo složené komponenty navržené k upevnění a podpoře jímacího vedení a svodů, konstrukčních součásti svodů, které jsou instalovány ve vzdálenostech podél délky vedení / 5886e_a

203 Testování podpěr ČSN ČSN EN klasifikace příprava vzorku umělé zestaření mechanický test vyhodnocení / 5886e_b

204 Testování podpěr Klasifikace ČSN EN Dle materiálu složení kovové nekovové kompozitní Dle způsobu uchycení vodiče šroubové bezšroubové Dle typu uchycení vodiče pevné uchycení volné uchycení / 5886e_c

205 Testování podpěr Příprava vzorku ČSN EN Instalace na nosnou desku Příprava vzorku s dvěma podpěrami a kulatým vodičem 3 testy pro radiální zátěž 3 testy pro axiální zátěž 3 testy pro rázovou zátěž / 5886e_d

206 Testování podpěr Umělé zestárnutí ČSN EN Kovové podpěry: Solná lázeň po tři dny Siřičitá atmosféra 7 dní Nekovové podpěry: UV - odolnost dle EN ISO po 1000 h nebo dle EN ISO po 720 h Podpěry z kompozitových materiálů: UV - odolnost dle EN ISO po 1000 h nebo dle EN ISO po 720 h Solná lázeň po tři dny Siřičitá atmosféra 7 dní / 5886e_e

207 Testování podpěr Mechanický test ČSN ČSN EN Radiální zátěž pro všechny druhy podpěr (200N při -10 C a při 40 C) 250±10% mounting plate 2. fastener 3. conductor 4. load Axiální zátěž na podpěrách s upevněným vodičem (50N při -10 C a při 40 C) Rázový test pro plastové podpěry (2J při -5 C) specimen 1 load 1. pendulum 2. frame 3. fall height 4. specimen 5. fixture ± 10% specimen mounting plate 2. conductor 3. fastener 4. load 3 4 Last / 5886e_f

208 Testování podpěr - vyhodnocení ČSN ČSN EN Vizuální kontrola Podpěra nevykazuje poškození (v případě radiálního, axiálního a rázového testu) Vodič je stále pevně v podpěrách (v případě axiálního a rázového testu) Rozměry Vodič není vychýlen o více než 3 mm z podpěry (v případě axiálního testu) / 5886e_g

209 Izolované podpěry určení koeficientu k m 2009 DEHN + SÖHNE / protected by ISO 16016

210 DEHNiso ověřování koeficientu k m

211 DEHNiso ověřování koeficientu k m

212 Zemnící soustava 2009 DEHN + SÖHNE / protected by ISO 16016

213 Základový zemničstaženo v průmyslu s Montážní chyba Použití klínové svorky = chyba Beton bude udusáván, proto nemůže být použita / 5519

214 Základový zemnič velikost ok cca. 20 x 20 m cca. 20 m Doporučení: realizovat co nejvíce vývodů dodatečné propojení pro dodržení vel. cca. 20 x 20 m cca. 40 m vývody pro svody jímací soustavy / S1579_c

215 Vývod uzemnění Použití izolace / 3619_NOP

216 Vývod uzemnění (V4A) žádné riziko koroze / 3599_a

217 Průmyslový objekt / 0000e_a - ABC / XYZ

218 Základový zemnič / 3601_NOP

219 Mřížové uspořádání / S1593

220 Základový zemnič pod izolací základový zemnič-materiál NIRO (V4A) velikost ok 10x10 m Quelle:Fritz Mauermann GmbH + Co. KG, Paderborn / 5523_a

221 Základový zemnič pod izolací základový zemnič-materiál NIRO (V4A) velikost ok 10x10 m Quelle:Fritz Mauermann GmbH + Co. KG, Paderborn / 5523_b

222 Použití svorky SV / 3599_h

223 Zemnící soustava staženo s uzavřenou s vanou, např. s bílou vanou zemina / 6493_a

224 Zemnící soustava staženo s uzavřenou s vanou, např. s bílou vanou vývody uzemnění okružní zemnič / 6493_b

225 Zemnící soustava staženo s uzavřenou s vanou, např. s bílou vanou podklad / 6493_c

226 Zemnící soustava staženo s uzavřenou s vanou, např. s bílou vanou armování / 6493_d

227 Zemnící soustava staženo s uzavřenou s vanou, např. s bílou vanou propoj na armování vodič vyrovnání potenciálu velikost ok / 6493_e

228 Zemnící soustava staženo s uzavřenou s vanou, např. s bílou vanou průchodky odolné tlakové vodě / 6493_f

229 Zemnící soustava staženo s uzavřenou s vanou, např. s bílou vanou deska / 6493_g

230 Zemnící soustava staženo s uzavřenou s vanou, např. s bílou vanou HEP Hlavní ekvipotenciální přípojnice / 6493_h

231 Zemnící soustava staženo s uzavřenou s vanou, např. s bílou vanou svorka / 6493_k

232 Zemnící soustava staženo s uzavřenou s vanou, např. s bílou vanou připojení k armování svorka / 6493_l

233 Zemnící soustava staženo s uzavřenou s vanou, např. s bílou vanou / 6493_m

234 Zatloukání zemnících tyčí 2009 DEHN + SÖHNE / protected by ISO 16016

235 Zatloukání zemnící staženo tyče s trojnožkou a vibračním kladivem Nástavec musí být kolmo k dosedacím ploškám! / 2599

236 Zatloukání zemnící tyče bez trojnožky Nástavec musí být kolmo k dosedacím ploškám! / 4162_a

237 Zatloukání zemnící tyče bez trojnožky Nástavec musí být kolmo k dosedacím ploškám! / 4162_b

238 Ukázka z montážního návodu / KPM 79

239 Řezy spoji tyčových zemničů KPM

240 Modelové řezy tyčovými staženo zemniči s pozink. 25 mm obj.č / 5002_a

241 Modelové řezy tyčovými staženo zemniči s pozink. 25 mm obj.č / 5002_b

242 Modelové řezy tyčovými staženo zemniči s Niro 20 mm obj.č / 5003_a

243 Řez tyčovým zemničem staženo Niro s 20 mm obj.č / 5003_b

244 Tyčový zemnič připravený k připojení / 4163

245 Tyčový zemnič, zatlučený / 4164

246 Tyčový zemnič odstup od budovy / 4165

247 Připojení tyčového zemniče / 4167_a

248 Připojení tyčového staženo zemničes detail / 4167_b

249 Připojení tyčového staženo zemničes Napojení na drát 10 mm Ø s PVC pláštěm / 4168

250 Ochrana před korozí staženo na připojovacím s místě Protikorozní páska šířka pásky 100 mm obj.č / 4169_a

251 Ochrana před korozí staženo na připojovacím s místě realizace / 4169_b

252 Ochrana před korozí staženo na připojovacím s místě / 4169_c

253 Ochrana před korozí na připojovacím místě v zemi / 4169_d

254 Připojení na tyčový staženo zemničs kulatý vodič 10 mm Ø s PVC pláštěm tyčový zemnič obj.č připojovací objímka obj.č ocelový drát s plastovým pláštěm obj.č / 4159

255 Připojení na tyčový staženo zemnič s připojovací objímka obj.č / 4160
