56.111/1. BUD: Ventil trojcestný přírubový (jmenovitý tlak 6 bar) Sauter Components

Transkript

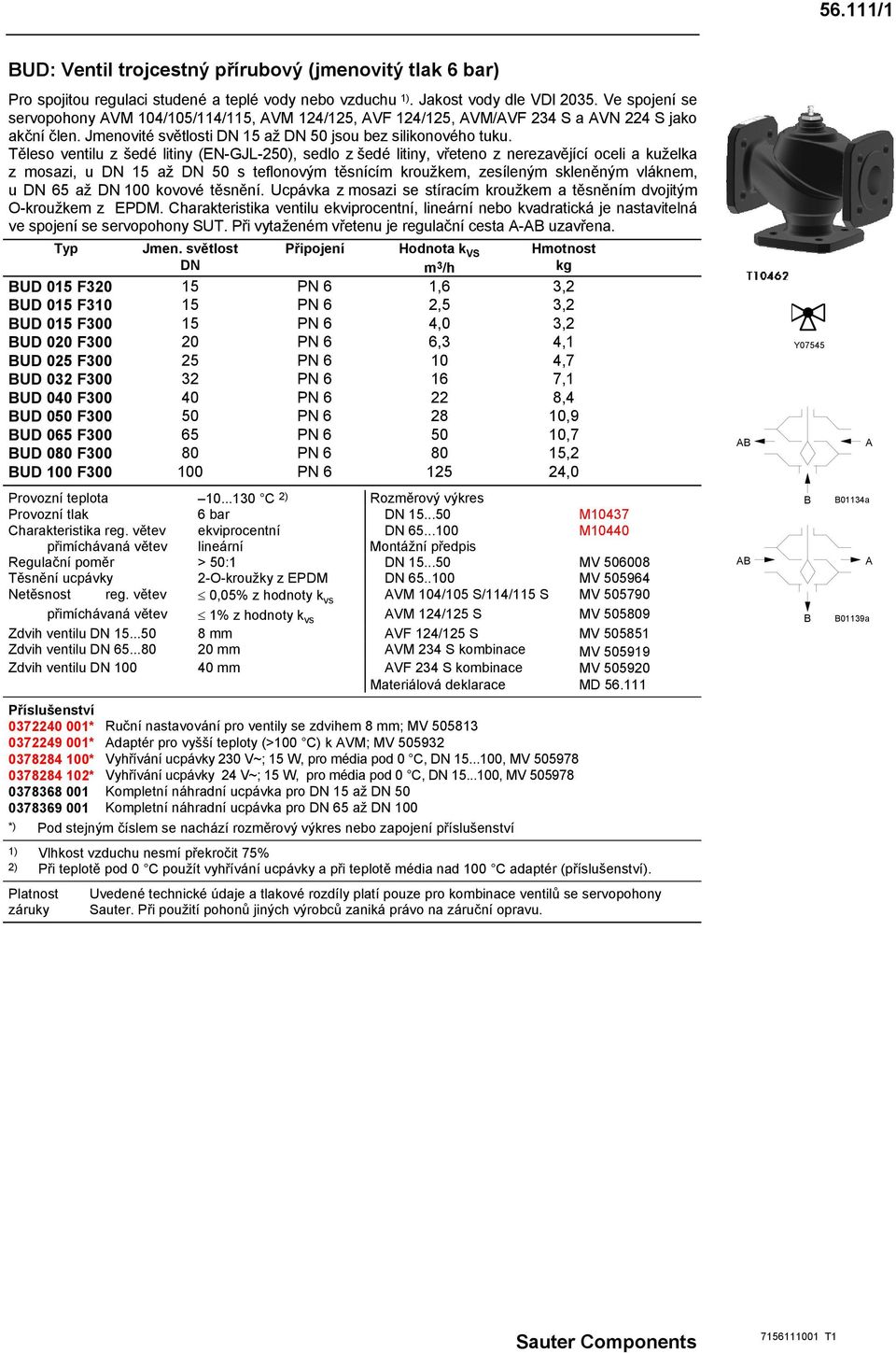

1 56.111/1 BUD: Ventil trojcestný přírubový (jmenovitý tlak 6 bar) Pro spojitou regulaci studené a teplé vody nebo vzduchu 1). Jakost vody dle VDI Ve spojení se servopohony AVM 104/105/114/115, AVM 124/125, AVF 124/125, AVM/AVF 234 S a AVN 224 S jako akční člen. Jmenovité světlosti DN 15 až DN 50 jsou bez silikonového tuku. Těleso ventilu z šedé litiny (EN-GJL-250), sedlo z šedé litiny, vřeteno z nerezavějící oceli a kuželka z mosazi, u DN 15 až DN 50 s teflonovým těsnícím kroužkem, zesíleným skleněným vláknem, u DN 65 až DN 100 kovové těsnění. Ucpávka z mosazi se stíracím kroužkem a těsněním dvojitým O-kroužkem z EPDM. Charakteristika ventilu ekviprocentní, lineární nebo kvadratická je nastavitelná ve spojení se servopohony SUT. Při vytaženém vřetenu je regulační cesta A-AB uzavřena. Typ Jmen. světlost DN Připojení Hodnota k VS m 3 /h Hmotnost kg BUD 015 F PN 6 1,6 3,2 BUD 015 F PN 6 2,5 3,2 BUD 015 F PN 6 4,0 3,2 BUD 020 F PN 6 6,3 4,1 BUD 025 F PN ,7 BUD 032 F PN ,1 BUD 040 F PN ,4 BUD 050 F PN ,9 BUD 065 F PN ,7 BUD 080 F PN ,2 BUD 100 F PN ,0 Provozní teplota C 2) Rozměrový výkres Provozní tlak 6 bar DN M10437 Charakteristika reg. větev ekviprocentní DN M10440 přimíchávaná větev lineární Montážní předpis Regulační poměr > 50:1 DN MV Těsnění ucpávky 2-O-kroužky z EPDM DN MV Netěsnost reg. větev 0,05% z hodnoty k vs AVM 104/105 S/114/115 S MV přimíchávaná větev 1% z hodnoty k vs AVM 124/125 S MV Zdvih ventilu DN mm AVF 124/125 S MV Zdvih ventilu DN mm AVM 234 S kombinace MV Zdvih ventilu DN mm AVF 234 S kombinace MV Materiálová deklarace MD AB Y07545 A AB B B B01134a A B01139a Příslušenství * Ruční nastavování pro ventily se zdvihem 8 mm; MV * Adaptér pro vyšší teploty (>100 C) k AVM; MV * Vyhřívání ucpávky 230 V~; 15 W, pro média pod 0 C, DN , MV * Vyhřívání ucpávky 24 V~; 15 W, pro média pod 0 C, DN , MV Kompletní náhradní ucpávka pro DN 15 až DN Kompletní náhradní ucpávka pro DN 65 až DN 100 *) Pod stejným číslem se nachází rozměrový výkres nebo zapojení příslušenství 1) Vlhkost vzduchu nesmí překročit 75% 2) Při teplotě pod 0 C použít vyhřívání ucpávky a při teplotě média nad 100 C adaptér (příslušenství). Platnost záruky Uvedené technické údaje a tlakové rozdíly platí pouze pro kombinace ventilů se servopohony Sauter. Při použití pohonů jiných výrobců zaniká právo na záruční opravu.

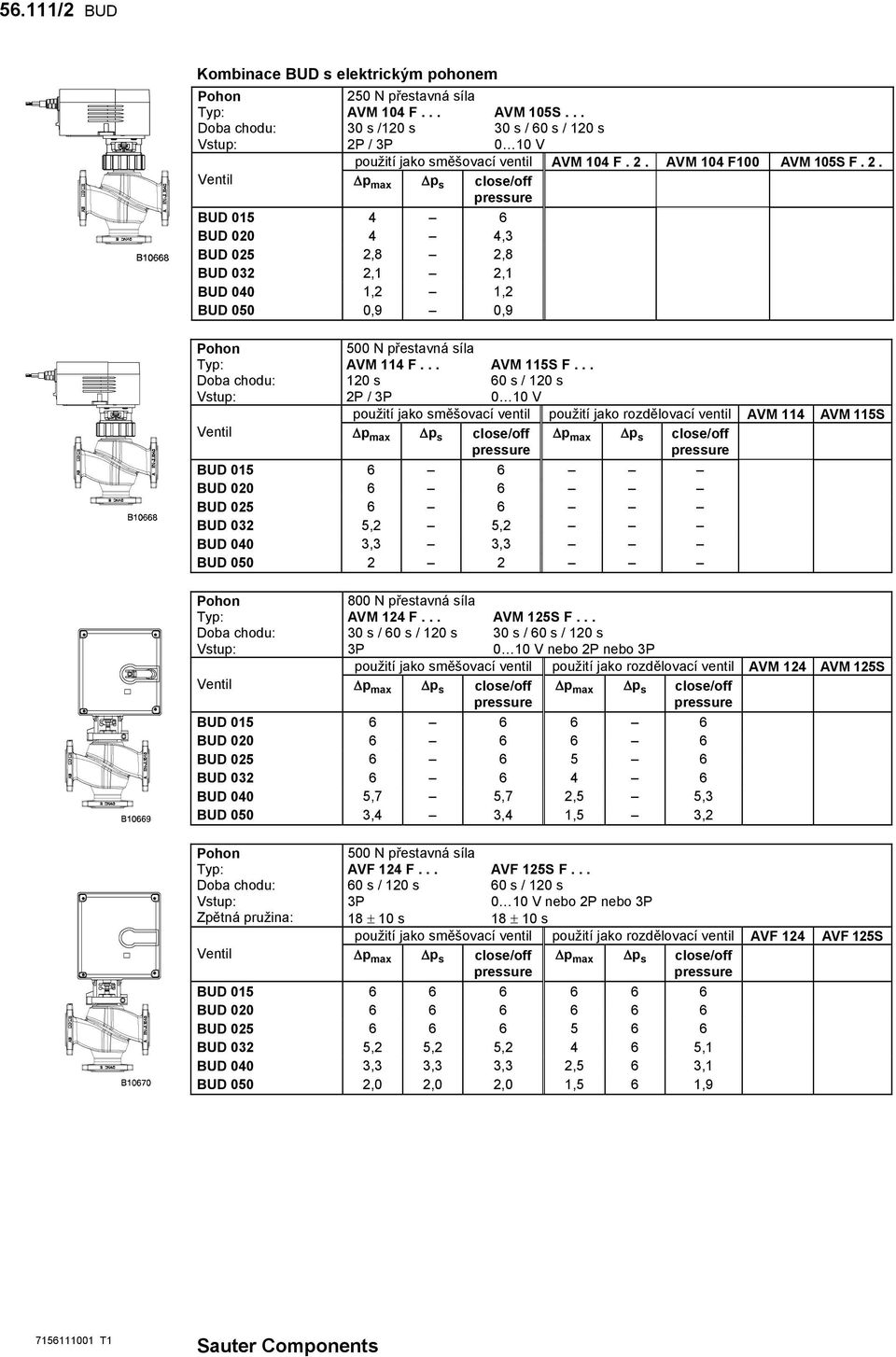

2 56.111/2 BUD Kombinace BUD s elektrickým pohonem 250 N přestavná síla AVM 104 F... AVM 105S s /120 s 30 s / 60 s / 120 s 2P / 3P 0 10 V použití jako směšovací ventil AVM 104 F. 2. AVM 104 F100 AVM 105S F. 2. BUD BUD ,3 BUD 025 2,8 2,8 BUD 032 2,1 2,1 BUD 040 1,2 1,2 BUD 050 0,9 0,9 500 N přestavná síla AVM 114 F... AVM 115S F s 60 s / 120 s 2P / 3P 0 10 V použití jako směšovací ventil použití jako rozdělovací ventil AVM 114 AVM 115S Δp max Δp s close/off BUD BUD BUD BUD 032 5,2 5,2 BUD 040 3,3 3,3 BUD N přestavná síla AVM 124 F... AVM 125S F s / 60 s / 120 s 30 s / 60 s / 120 s 3P 0 10 V nebo 2P nebo 3P použití jako směšovací ventil použití jako rozdělovací ventil AVM 124 AVM 125S Δp max Δp s close/off BUD BUD BUD BUD BUD 040 5,7 5,7 2,5 5,3 BUD 050 3,4 3,4 1,5 3,2 Zpětná pružina: 500 N přestavná síla AVF 124 F... AVF 125S F s / 120 s 60 s / 120 s 3P 0 10 V nebo 2P nebo 3P 18 ± 10 s 18 ± 10 s použití jako směšovací ventil použití jako rozdělovací ventil AVF 124 AVF 125S Δp max Δp s close/off BUD BUD BUD BUD 032 5,2 5,2 5, ,1 BUD 040 3,3 3,3 3,3 2,5 6 3,1 BUD 050 2,0 2,0 2,0 1,5 6 1,9

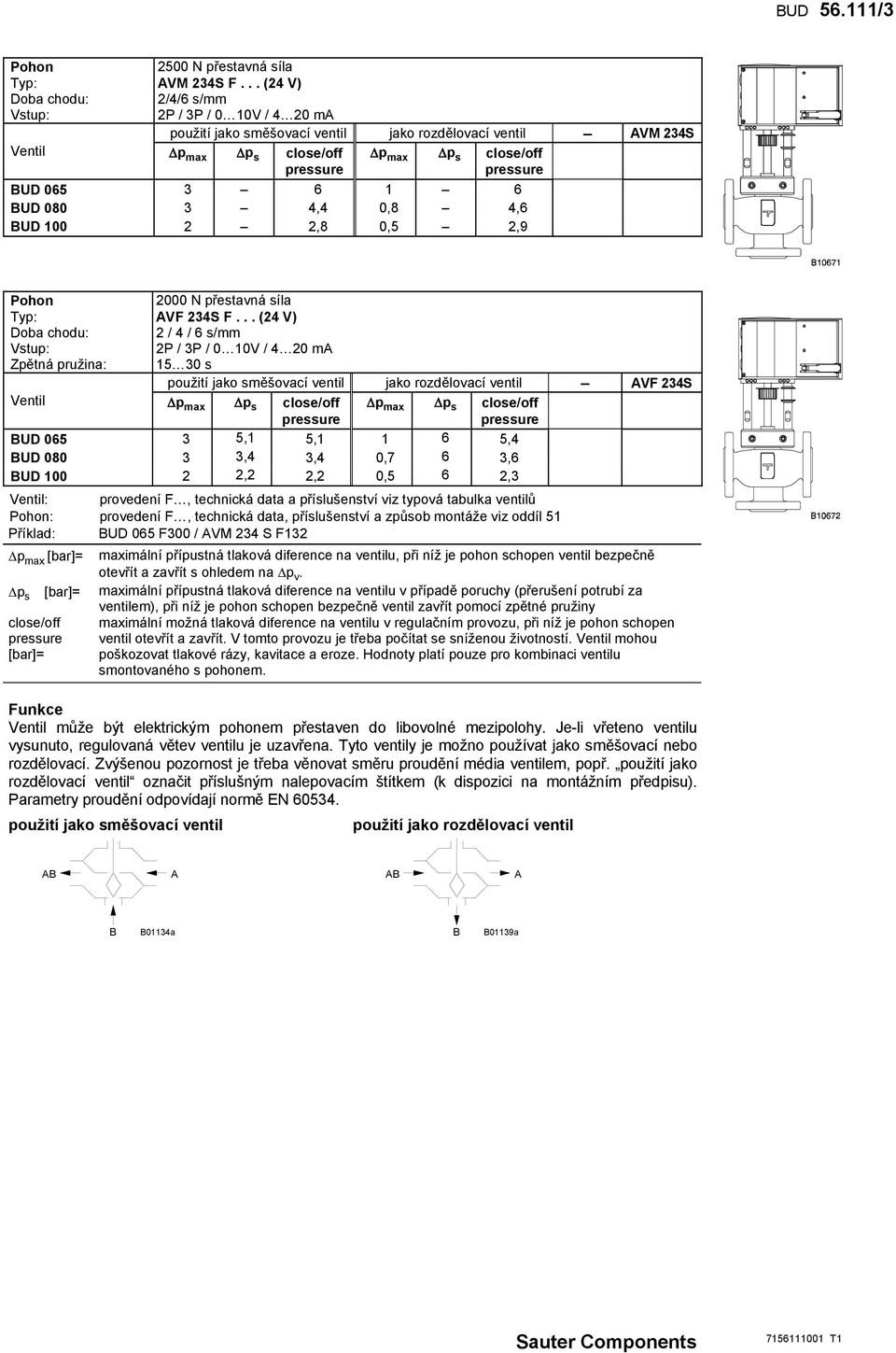

3 BUD / N přestavná síla AVM 234S F... (24 V) 2/4/6 s/mm 2P / 3P / 0 10V / 4 20 ma použití jako směšovací ventil jako rozdělovací ventil AVM 234S Δp max Δp s close/off BUD BUD ,4 0,8 4,6 BUD ,8 0,5 2,9 Zpětná pružina: 2000 N přestavná síla AVF 234S F... (24 V) 2 / 4 / 6 s/mm 2P / 3P / 0 10V / 4 20 ma s použití jako směšovací ventil jako rozdělovací ventil AVF 234S Δp max Δp s close/off BUD ,1 5, ,4 BUD ,4 3,4 0,7 6 3,6 BUD ,2 2,2 0,5 6 2,3 Ventil: provedení F, technická data a příslušenství viz typová tabulka ventilů : provedení F, technická data, příslušenství a způsob montáže viz oddíl 51 Příklad: BUD 065 F300 / AVM 234 S F132 Δp max [bar]= maximální přípustná tlaková diference na ventilu, při níž je pohon schopen ventil bezpečně otevřít a zavřít s ohledem na Δp v. Δp s [bar]= maximální přípustná tlaková diference na ventilu v případě poruchy (přerušení potrubí za close/off [bar]= ventilem), při níž je pohon schopen bezpečně ventil zavřít pomocí zpětné pružiny maximální možná tlaková diference na ventilu v regulačním provozu, při níž je pohon schopen ventil otevřít a zavřít. V tomto provozu je třeba počítat se sníženou životností. Ventil mohou poškozovat tlakové rázy, kavitace a eroze. Hodnoty platí pouze pro kombinaci ventilu smontovaného s pohonem. Funkce Ventil může být elektrickým pohonem přestaven do libovolné mezipolohy. Je-li vřeteno ventilu vysunuto, regulovaná větev ventilu je uzavřena. Tyto ventily je možno používat jako směšovací nebo rozdělovací. Zvýšenou pozornost je třeba věnovat směru proudění média ventilem, popř. použití jako rozdělovací ventil označit příslušným nalepovacím štítkem (k dispozici na montážním předpisu). Parametry proudění odpovídají normě EN použití jako směšovací ventil použití jako rozdělovací ventil AB A AB A B B01134a B B01139a

4 56.111/4 BUD Popis Tyto vysoce spolehlivé a přesné ventily výrazně zvyšují účinnost regulace. Jsou schopné plnit náročné úkoly, např. bezpečnostní funkce, zvládat značné tlakové rozdíly, regulovat teplotu média, zajišťovat uzavírací funkci, a to vše při nízkých hlukových emisích. Vřeteno ventilu se spojuje s vřetenem pohonu automaticky a napevno. Kuželka z mosazi reguluje ekviprocentní průtok v regulované větvi. Aby se kompenzovala komplementární charakteristika spotřebiče a nezávisle na poloze ventilu bylo zajištěno stejné objemové množství média, má přimíchávaná větev lineární charakteristiku. Těsnost tohoto ventilu zaručuje opracované sedlo v tělese ventilu. Ucpávka nevyžaduje žádnou údržbu. Sestává z mosazného tělesa, 2 O-kroužků, stěracího kroužku a rezervy tukového maziva. U světlostí DN15 až 50, které jsou bez silikonového maziva, se nesmí pro mazání vřetene použít silikonový olej. Poznámky pro projektování a montáž Ventily se kombinuji s pohony bez vratné pružiny nebo s pohonem s vratnou pružinou. se nasazuje přímo na ventil a upevňuje buď převlečnou maticí nebo šrouby. Spojení pohonu s vřetenem ventilu probíhá automaticky. Při prvním uvedení zařízení do provozu se pohon vysune a spojka automaticky zajistí spojení s ventilem, jakmile dosáhne jeho dolního sedla. rovněž identifikuje zdvih ventilu, žádná další nastavení nejsou zapotřebí. Síla působící na sedlo ventilu je tak stále stejná, což minimalizuje nebezpečí vzniku netěsností. U pohonů vybavených řídicí elektronikou SUT je možné přepnout charakteristiku na lineární nebo kvadratickou. Montáž Regulační orgán je možné namontovat v libovolné poloze, montáž v zavěšené poloze (pohonem dolů) se však nedoporučuje. Je třeba zabránit, aby podél vřetena vnikal do pohonu kondenzát, kapající voda apod. Pokud u montáže v horizontální poloze není stavebně zajištěno podepření pohonu, smí na ventil působit hmotnost maximálně 25 kg. Při montáži pohonu na ventil je třeba dbát na to, aby se kuželka v sedle neotáčela (nebezpečí poškození těsnicí plochy). Při izolování ventilu smí izolace dosahovat pouze ke spojovacímu třmenu pohonu. Použití pro páru Ventily typové řady BUD nelze použít pro páru. Použití pro vodu Aby se omezil výskyt nečistot ve vodě (např. částeček rzi apod.), a tím se předešlo případnému poškození těsnění vřetena, doporučujeme zabudovat do potrubí, např. v každém podlaží nebo větvi, sběrné filtry. Kvalita vody musí vyhovovat požadavkům VDI V případě použití přídavného média si je nutné u jeho výrobce ověřit, zda je kompatibilní s materiály použitými při výrobě ventilu. Pomůckou při tom může být níže uvedená tabulka těchto materiálů. Při použití glykolu doporučujeme koncentraci mezi 20 % až 55 %. Ventily nejsou vhodné pro pitnou vodu nebo do prostředí s nebezpečím výbuchu. Další poznámky k hydraulice a hlukovým emisím v zařízeních Ventily lze použít v prostředí, kde je požadována nízká hladina hluku. V zájmu předcházení vysoké hlučnosti by však neměly být překročeny tlakové rozdíly Δpmax uvedené níže. U rovněž udávaného tlaku close/off se jedná o hodnoty maximálního tlaku, při nichž je pohon ještě schopen vlastní silou ventil přestavovat. V této souvislosti je nutno upozornit na skutečnost, že při použití těchto tlaků a překročení tlakového rozdílu Δpmax, může v důsledku kavitace a eroze dojít k poškození ventilu. V případě funkce s vratnou pružinou představují zmíněné hodnoty Δps zároveň přípustný tlakový rozdíl, kdy ještě pohon v případě poruchy zajistí uzavření ventilu. Jelikož se zde jedná o bezpečnostní funkci s rychlým průběhem zdvihu (za pomoci pružiny), může tato hodnota překročit Δpmax..

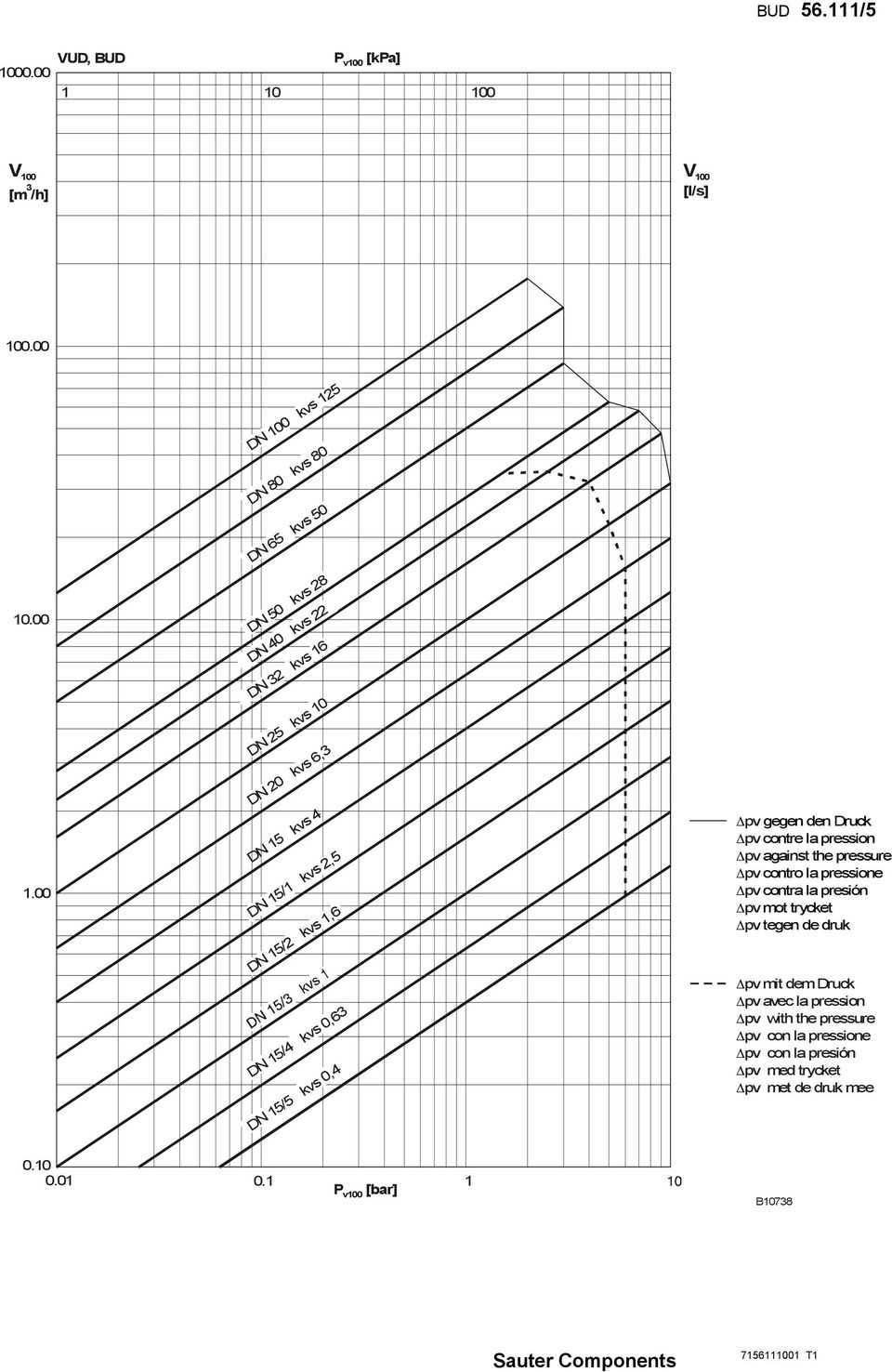

5 BUD /5 VUD, BUD P [kpa] v V [m /h] V 100 [l/s] DN 100 kvs 125 DN 80 kvs 80 DN 65 kvs 50 DN 50 kvs 28 DN 40 kvs 22 DN 32 kvs 16 DN 25 kvs 10 DN 20 kvs 6,3 DN 15 kvs 4 DN 15/1 kvs 2,5 DN 15/2 kvs 1,6 DN 15/4 kvs 0,63 DN 15/5 kvs 0,4 gegen den Druck contre la pression against the contro la pressione contra la presión mot trycket tegen de druk mit dem Druck avec la pression with the con la pressione con la presión med trycket Δ pv met de druk mee P [bar] 1 v100 B10738

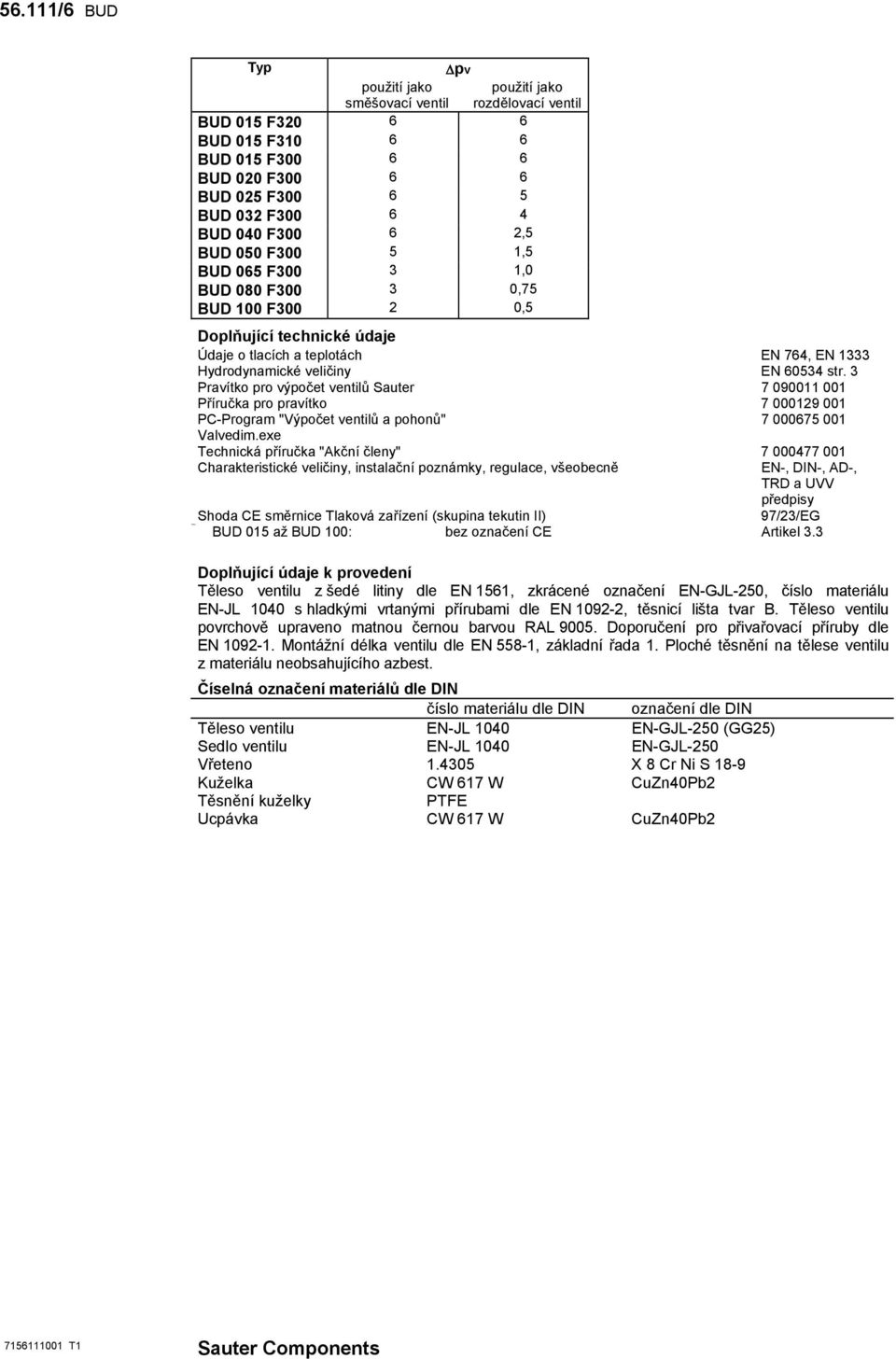

6 56.111/6 BUD Typ použití jako směšovací ventil použití jako rozdělovací ventil BUD 015 F BUD 015 F BUD 015 F BUD 020 F BUD 025 F BUD 032 F BUD 040 F ,5 BUD 050 F ,5 BUD 065 F ,0 BUD 080 F ,75 BUD 100 F ,5 Doplňující technické údaje Údaje o tlacích a teplotách EN 764, EN 1333 Hydrodynamické veličiny EN str. 3 Pravítko pro výpočet ventilů Sauter Příručka pro pravítko PC-Program "Výpočet ventilů a pohonů" Valvedim.exe Technická příručka "Akční členy" Charakteristické veličiny, instalační poznámky, regulace, všeobecně EN-, DIN-, AD-, TRD a UVV předpisy Shoda CE směrnice Tlaková zařízení (skupina tekutin II) 97/23/EG BUD 015 až BUD 100: bez označení CE Artikel 3.3 Doplňující údaje k provedení Těleso ventilu z šedé litiny dle EN 1561, zkrácené označení EN-GJL-250, číslo materiálu EN-JL 1040 s hladkými vrtanými přírubami dle EN , těsnicí lišta tvar B. Těleso ventilu povrchově upraveno matnou černou barvou RAL Doporučení pro přivařovací příruby dle EN Montážní délka ventilu dle EN 558-1, základní řada 1. Ploché těsnění na tělese ventilu z materiálu neobsahujícího azbest. Číselná označení materiálů dle DIN číslo materiálu dle DIN označení dle DIN Těleso ventilu EN-JL 1040 EN-GJL-250 (GG25) Sedlo ventilu EN-JL 1040 EN-GJL-250 Vřeteno X 8 Cr Ni S 18-9 Kuželka CW 617 W CuZn40Pb2 Těsnění kuželky PTFE Ucpávka CW 617 W CuZn40Pb2

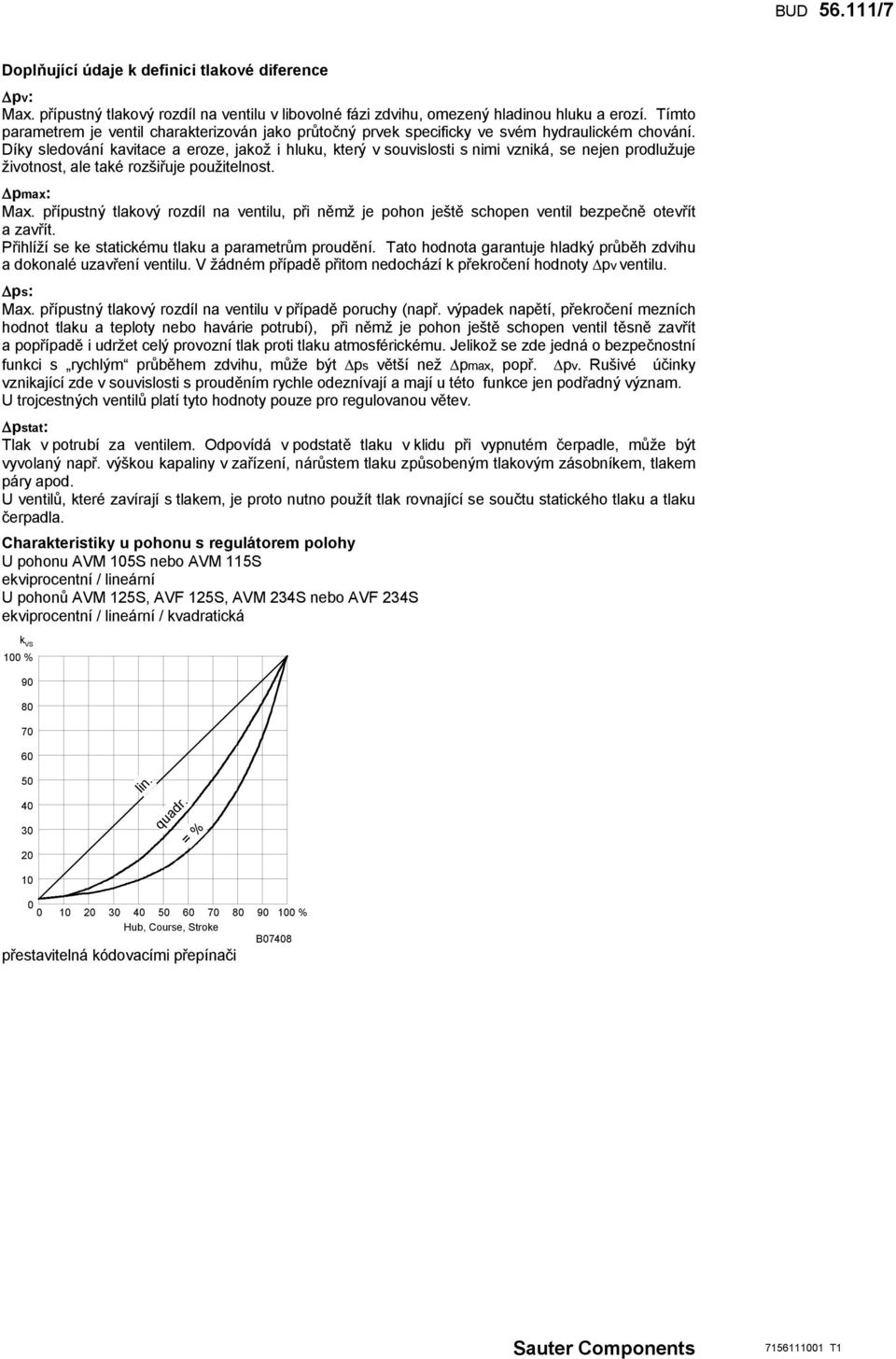

7 BUD /7 Doplňující údaje k definici tlakové diference : Max. přípustný tlakový rozdíl na ventilu v libovolné fázi zdvihu, omezený hladinou hluku a erozí. Tímto parametrem je ventil charakterizován jako průtočný prvek specificky ve svém hydraulickém chování. Díky sledování kavitace a eroze, jakož i hluku, který v souvislosti s nimi vzniká, se nejen prodlužuje životnost, ale také rozšiřuje použitelnost. Δpmax: Max. přípustný tlakový rozdíl na ventilu, při němž je pohon ještě schopen ventil bezpečně otevřít a zavřít. Přihlíží se ke statickému tlaku a parametrům proudění. Tato hodnota garantuje hladký průběh zdvihu a dokonalé uzavření ventilu. V žádném případě přitom nedochází k překročení hodnoty ventilu. Δps: Max. přípustný tlakový rozdíl na ventilu v případě poruchy (např. výpadek napětí, překročení mezních hodnot tlaku a teploty nebo havárie potrubí), při němž je pohon ještě schopen ventil těsně zavřít a popřípadě i udržet celý provozní tlak proti tlaku atmosférickému. Jelikož se zde jedná o bezpečnostní funkci s rychlým průběhem zdvihu, může být Δps větší než Δpmax, popř.. Rušivé účinky vznikající zde v souvislosti s prouděním rychle odeznívají a mají u této funkce jen podřadný význam. U trojcestných ventilů platí tyto hodnoty pouze pro regulovanou větev. Δpstat: Tlak v potrubí za ventilem. Odpovídá v podstatě tlaku v klidu při vypnutém čerpadle, může být vyvolaný např. výškou kapaliny v zařízení, nárůstem tlaku způsobeným tlakovým zásobníkem, tlakem páry apod. U ventilů, které zavírají s tlakem, je proto nutno použít tlak rovnající se součtu statického tlaku a tlaku čerpadla. Charakteristiky u pohonu s regulátorem polohy U pohonu AVM 105S nebo AVM 115S ekviprocentní / lineární U pohonů AVM 125S, AVF 125S, AVM 234S nebo AVF 234S ekviprocentní / lineární / kvadratická k VS 100 % lin quadr. = % % Hub, Course, Stroke přestavitelná kódovacími přepínači B07408

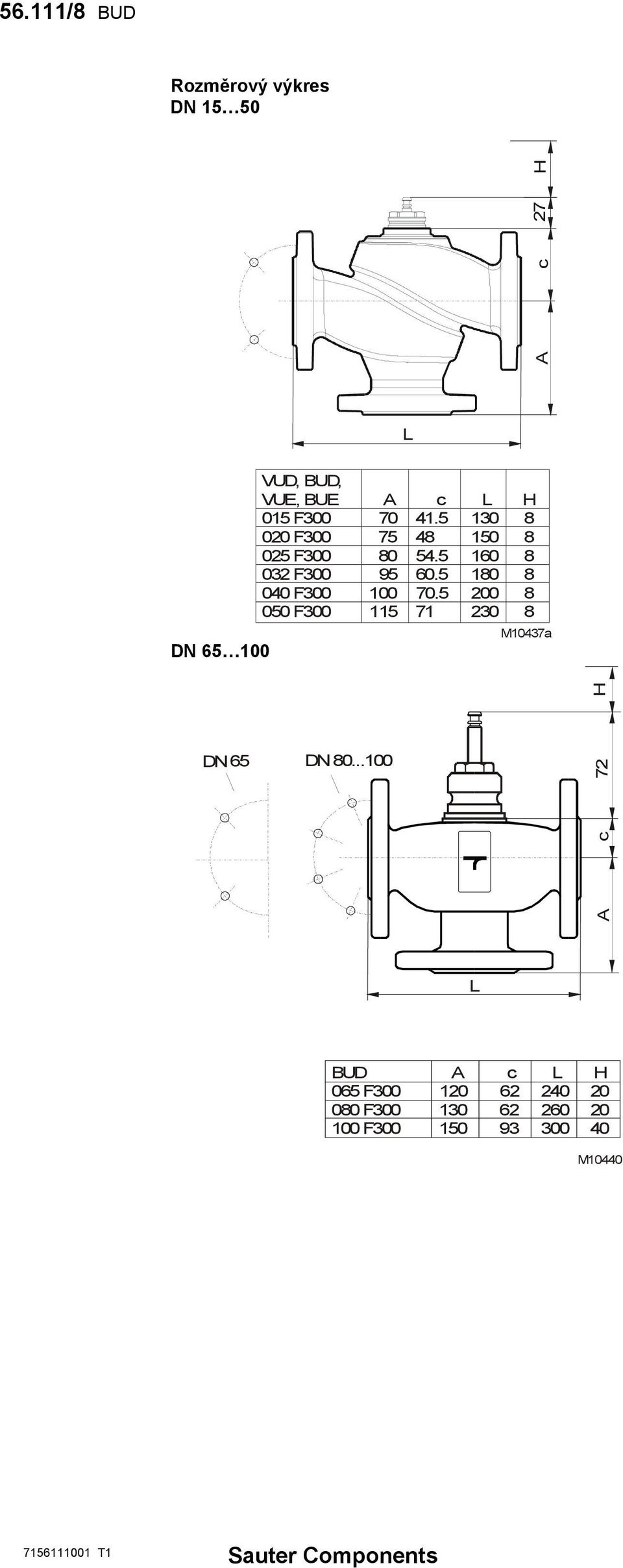

8 56.111/8 BUD Rozměrový výkres DN A c 27 H L VUD, BUD, VUE, BUE A c L H 015 F F F F F F M10437a DN DN 65 DN A c 72 H L BUD A c L H 065 F F F M10440

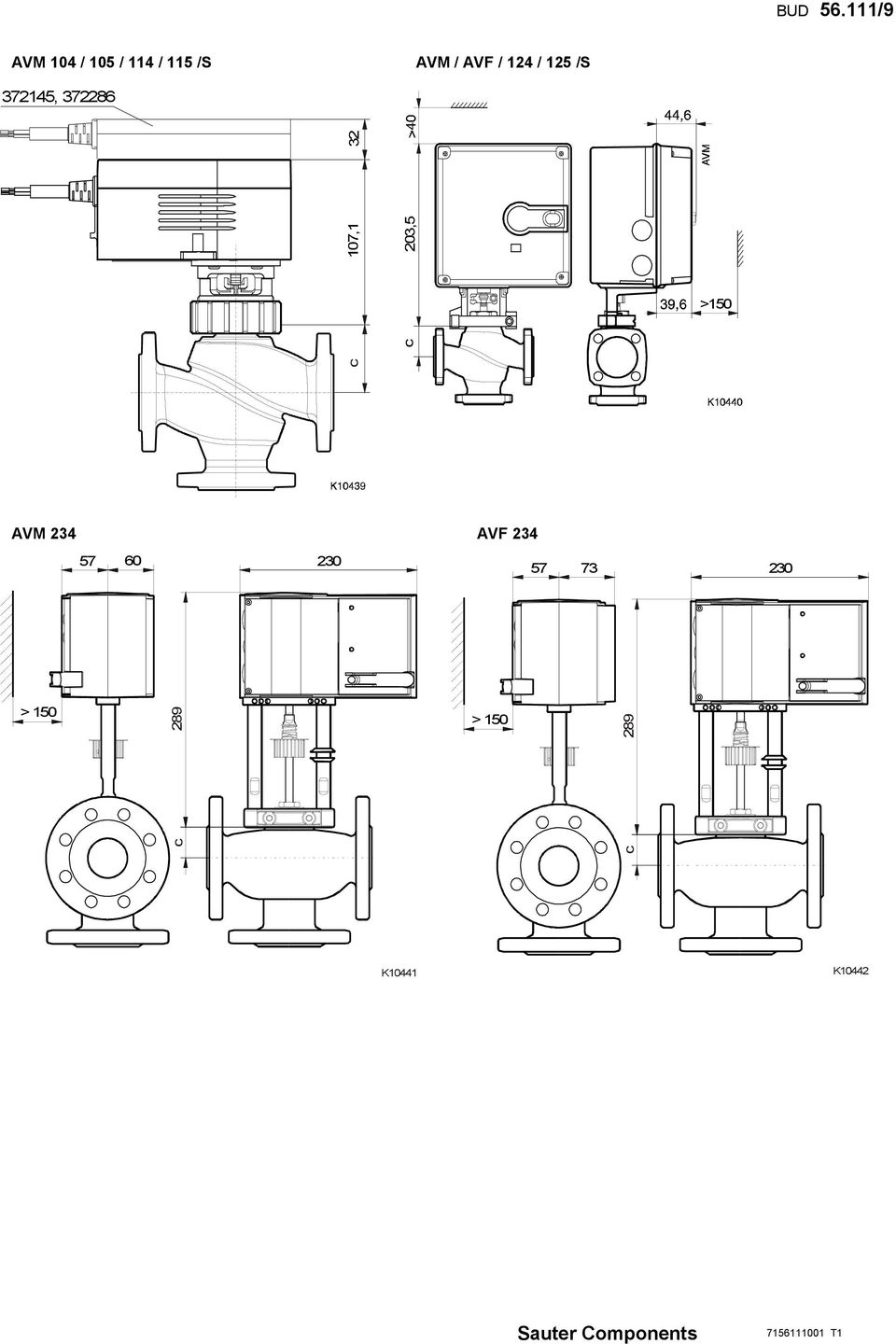

9 BUD /9 AVM 104 / 105 / 114 / 115 /S AVM / AVF / 124 / 125 /S , c 203,5 >150 AVM 234 AVF > > 150 c c c 107, K10441 K10442

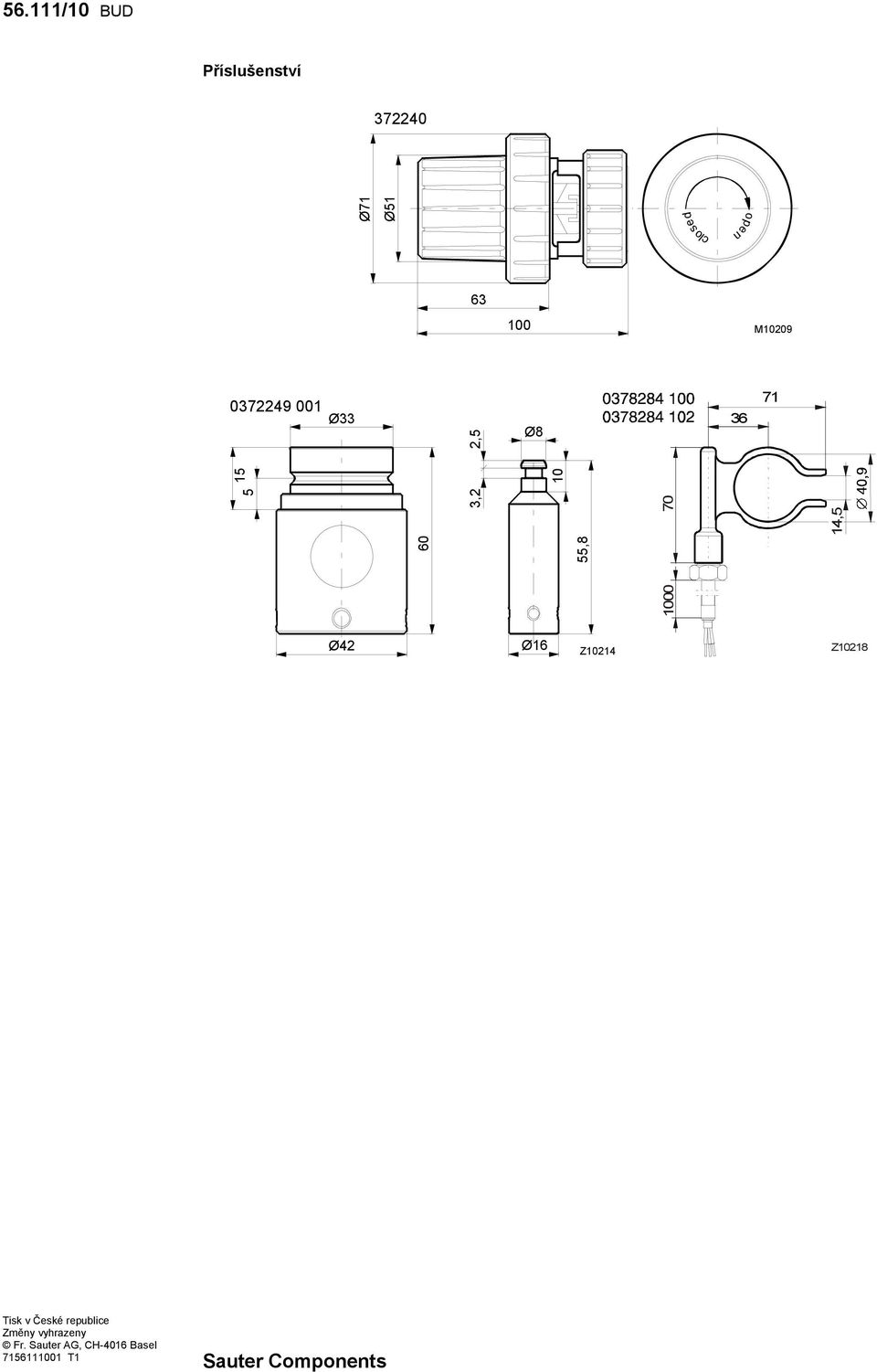

10 56.111/10 BUD Příslušenství Ø71 Ø51 open closed M Ø33 2,5 Ø , , ,5 Ø42 Ø16 Z10214 Z10218 Tisk v České republice Změny vyhrazeny Fr. Sauter AG, CH-4016 Basel
