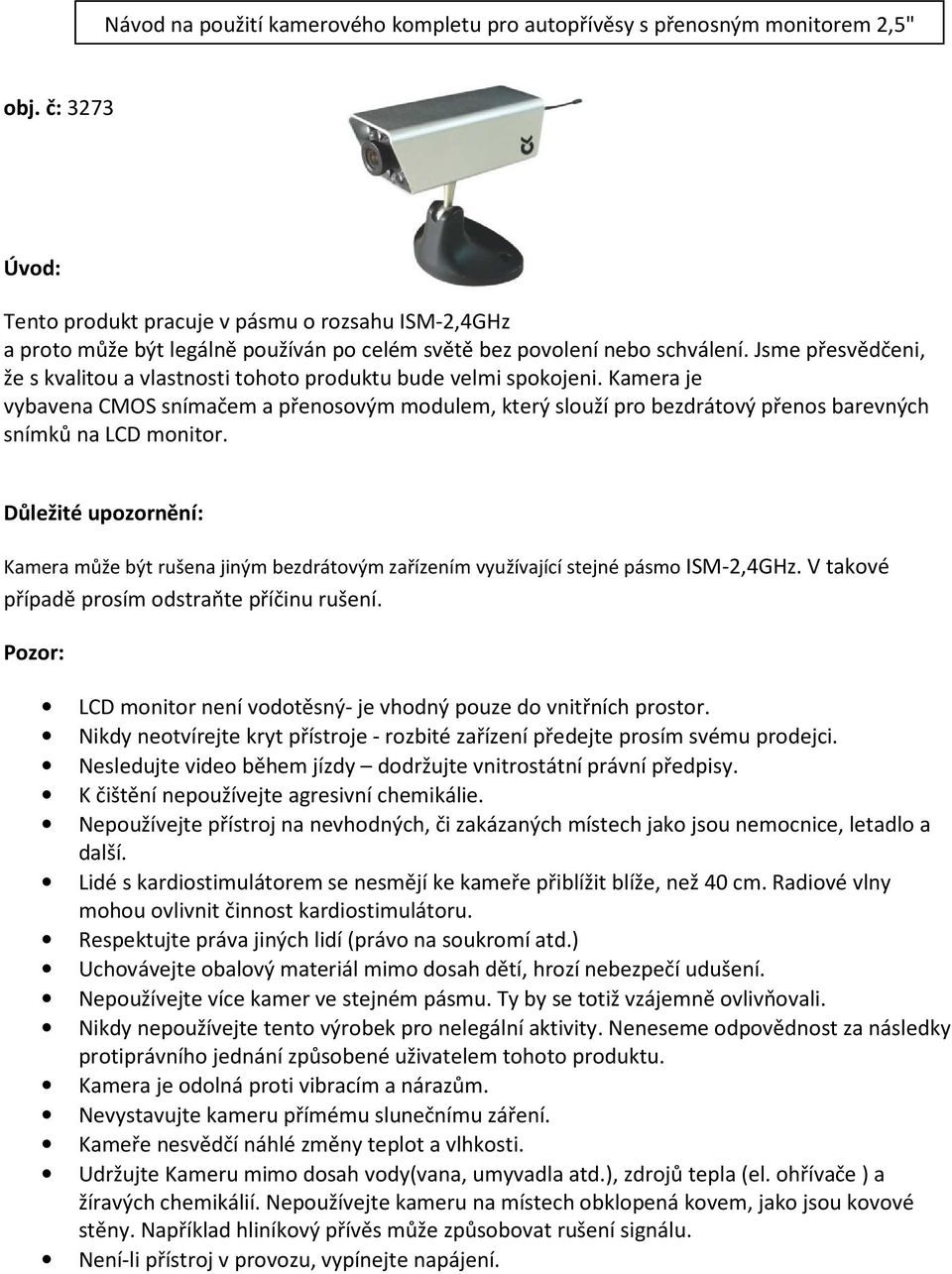

1 Návod na použití kamerového kompletu pro autopřívěsy s přenosným monitorem 2,5" obj. č: 3273 Úvod: Tento produkt pracuje v pásmu o rozsahu ISM-2,4GHz a proto může být legálně používán po celém světě bez povolení nebo schválení. Jsme přesvědčeni, že s kvalitou a vlastnosti tohoto produktu bude velmi spokojeni. Kamera je vybavena CMOS snímačem a přenosovým modulem, který slouží pro bezdrátový přenos barevných snímků na LCD monitor. Důležité upozornění: Kamera může být rušena jiným bezdrátovým zařízením využívající stejné pásmo ISM-2,4GHz. V takové případě prosím odstraňte příčinu rušení. Pozor: LCD monitor není vodotěsný- je vhodný pouze do vnitřních prostor. Nikdy neotvírejte kryt přístroje - rozbité zařízení předejte prosím svému prodejci. Nesledujte video během jízdy dodržujte vnitrostátní právní předpisy. K čištění nepoužívejte agresivní chemikálie. Nepoužívejte přístroj na nevhodných, či zakázaných místech jako jsou nemocnice, letadlo a další. Lidé s kardiostimulátorem se nesmějí ke kameře přiblížit blíže, než 40 cm. Radiové vlny mohou ovlivnit činnost kardiostimulátoru. Respektujte práva jiných lidí (právo na soukromí atd.) Uchovávejte obalový materiál mimo dosah dětí, hrozí nebezpečí udušení. Nepoužívejte více kamer ve stejném pásmu. Ty by se totiž vzájemně ovlivňovali. Nikdy nepoužívejte tento výrobek pro nelegální aktivity. Neneseme odpovědnost za následky protiprávního jednání způsobené uživatelem tohoto produktu. Kamera je odolná proti vibracím a nárazům. Nevystavujte kameru přímému slunečnímu záření. Kameře nesvědčí náhlé změny teplot a vlhkosti. Udržujte Kameru mimo dosah vody(vana, umyvadla atd.), zdrojů tepla (el. ohřívače ) a žíravých chemikálií. Nepoužívejte kameru na místech obklopená kovem, jako jsou kovové stěny. Například hliníkový přívěs může způsobovat rušení signálu. Není-li přístroj v provozu, vypínejte napájení.

Jsme přesvědčeni, že s kvalitou a vlastnosti tohoto produktu bude velmi spokojeni.

2 Balení obsahuje: Zkontrolujte prosím, zda balení je kompletní. Pokud jeden nebo několik částí chybí, obraťte se na svého prodejce. Množství Popis 1 2.4G bezdrátová CMOS kamera, 4 kanály (stříbrný), 5V vstup 1 2.4G Bezdrátový 2,5 palcový LCD monitor (stříbrný) 2 Li-baterie pro monitor 1 Video kabel pro připojení monitoru k televizoru (žlutá) 1 Sluchátka pro LCD monitor 1 Nabíječka do zásuvky cigaretového zapalovače v autě (12 ~ 24V výstup /5V) 1 AC-DC zásuvky, 230V AC vstup / 12V DC výstup 1 Držák monitoru s přísavkou 1 Kryt kamery proti povětrnostním vlivům 1 Manuál pro kamerovou sadu 1. Kamera Objektiv Infračervená LED dioda Kryt Anténa Magnetický držák LED kontrolka Anténa Volič kanálů, ON/OFF spínač

4G Bezdrátový 2,5 palcový LCD monitor (stříbrný) 2 Li-baterie pro monitor 1 Video kabel pro připojení monitoru k televizoru (žlutá) 1 Sluchátka pro LCD monitor 1 Nabíječka do

3 2. Přijímač (monitor) Konzola LCD- displej +/- Hlasitost TV-Video výstup ON/OFF přepínač Kabel (5V) Kanálový přepínač zobrazení kanálu Reproduktor Uvedení do provozu: Umístěte baterie do monitoru. Dejte pozor na správnou polaritu. Připojte kameru / monitor pomocí nabíječky do auta. Kamera / monitor se nyní budou nabíjet. Úplné nabytí kamery nebo monitoru trvá asi 4 hodiny. Poznámka: Je třeba odstranit před nabíjením kryt kamery. Kamera může být v provozu i po dobu nabíjení. Spínačem ON/OFF na zadní straně spusťte kameru. Poznámky ke kameře: Je-li baterie v kameře vybitá, zapojte jí a nechte nabíjet. Po nabytí vždy nasaďte kryt, který kameru chrání před vnějšími vlivy. LED Displej kamery Rozsvítí se červeně Zhasne Zhasne Zhasne Stav Nabíjí se ve vypnutém stavu. Kontrolka zhasne po nabytí, vysuňte kabel z kamery. Kamera je zapnutá. Nabíjí se při provozu.

Poznámka: Je třeba odstranit před nabíjením kryt kamery. Kamera může být v provozu i po dobu nabíjení. Spínačem ON/OFF na zadní straně spusťte kameru.

4 Poznámky k monitoru: Úplné nabití trvá asi 2,5 hodiny, monitor vydrží v nepřetržitém provozu cca 2 hodiny. Doporučuje se baterii před první instalací zcela dobýt, aby se prodloužila životnost baterie. Lithiovou baterii nezapalujte ani neotvírejte. Baterie úmyslně nezkratujte, mohou způsobit požár nebo úraz elektrickým proudem. Monitor Červená Vypnuto Zelená Stav Nabíjení ve vypnutém stavu. Kontrolka zhasne po nabytí, vysuňte kabel z kamery. Monitor je zapnutý. Použití kamery: Zkontrolujte, že je kamera před použitím plně nabitá. Posuňte tlačítko ON / OFF a zároveň ho natočte do polohy 1 (kanál č. 1). Za pomoci magnetického držáku kamery nastavte požadovaný úhel. Ujistěte se, že máte nastavený stejný kanál na kameře i na LCD monitoru. Noční režim: Infračervený režim nabízí také noční vidění kamery pro špatné světelné podmínky. Infračervené zářiče se při úbytku světla automaticky zapnou. Noční vidění změní obraz na černobílý displej. Video výstup: Video výstup slouží k zobrazení obrazu na monitoru, nebo na záznamovém zařízení. Veďte kabel z video výstupu na přijímači nebo ze záznamového zařízení a zapojte jej do monitoru.

Kontrolka zhasne po nabytí, vysuňte kabel z kamery. Monitor je zapnutý. Použití kamery: Zkontrolujte, že je kamera před použitím plně nabitá.

5 Technická data: Kamera: Obrazový snímač: 1 / 3 "CMOS CMOS Celkem pixelů: 628 x 582 (PAL), 510 x 492 (NTSC) Úhel pohledu: 82 Min. osvětlení: 5 Lux/F1.2 a 0 Lux (IR ON) Přenosová frekvence: ISM 2,400 GHz - 2,483 GHz Vysílací výkon: 10mW/CE Modulace: FM Šířka pásma: 18 MHz Napájení: +5 V DC Baterie: Dobíjecí lithium-iontová baterie Spotřeba energie: 3.7V DC Nabíjecí proud: 180mA a 230mA (IR ON) Doba nabíjení: 330 ma Provozní doba: Až 4 hodiny Bez překážek signálu: Až 6 hodin Dosah: Až 100 metrů Noční vidění řada: 5m Rozměry v mm (š xvxh): 28 x 28 x 90 Hmotnost: 156g 2,5 LCD monitor: LCD obrazovky: TFT Rozlišení obrazovky: 2.5 Rozlišení: 480x234 Kontrast: 150:1 Kanály: 2414MHz (K 1), 2432MHz (K 2); 2450MHz (K 3) 2468MHz (K 4) Citlivost přijímače: Video výstup: Zvukový výstup: Napájení: Spotřeba energie: Provozní: Rozměry v mm (š xvxh): Hmotnost: < -85dBm 1V 75 Ohm 1V 600 Ohm +5V DC 700mA ±0 ~ +45 (Celsius) 80x130x38 mm 250 g Skutečný rozsah přenosu se může lišit podle počasí, umístění, rušení nebo okolní výstavby. Všechny menší parametry mohou být změněny bez předchozího upozornění.

3.7V DC Nabíjecí proud: 180mA a 230mA (IR ON) Doba nabíjení: 330 ma Provozní doba: Až 4 hodiny Bez překážek signálu: Až 6 hodin Dosah: Až 100 metrů Noční vidění řada: 5m Rozměry v mm (š xvxh): 28 x

6 Chybná funkce Žádný obraz Rušený obraz Zdvojený obraz Možná příčina Zkontrolujte, zda je kamera nebo přijímač připoj ke zdroji a zapnut. Zkontrolujte vzdálenosti a překážky. Zkontrolujte, zda přístroj není rušen jiným přístrojem. Likvidace: Po uplynutí životnosti, nebo v okamžiku, kdy další opravy jsou neekonomické, likvidují se jeho části po celkové demontáži s ohledem na dodržení předpisů pro ochranu životního prostředí. Kovové části se roztřídí podle druhů kovů a nabídnou se k odprodeji organizaci zabývající se sběrem druhotných surovin. Části z umělých hmot a ostatních materiálů, které nepodléhají přirozenému rozkladu, se roztřídí a odevzdají organizaci zabývající se sběrem těchto materiálů. Adresa: KAMÍR a Co spol. s r.o. Ferd. Pakosty , Pacov mob: ,

Likvidace: Po uplynutí životnosti, nebo v okamžiku, kdy další opravy jsou neekonomické, likvidují se jeho části po celkové demontáži s ohledem na dodržení předpisů pro ochranu životního prostředí.
