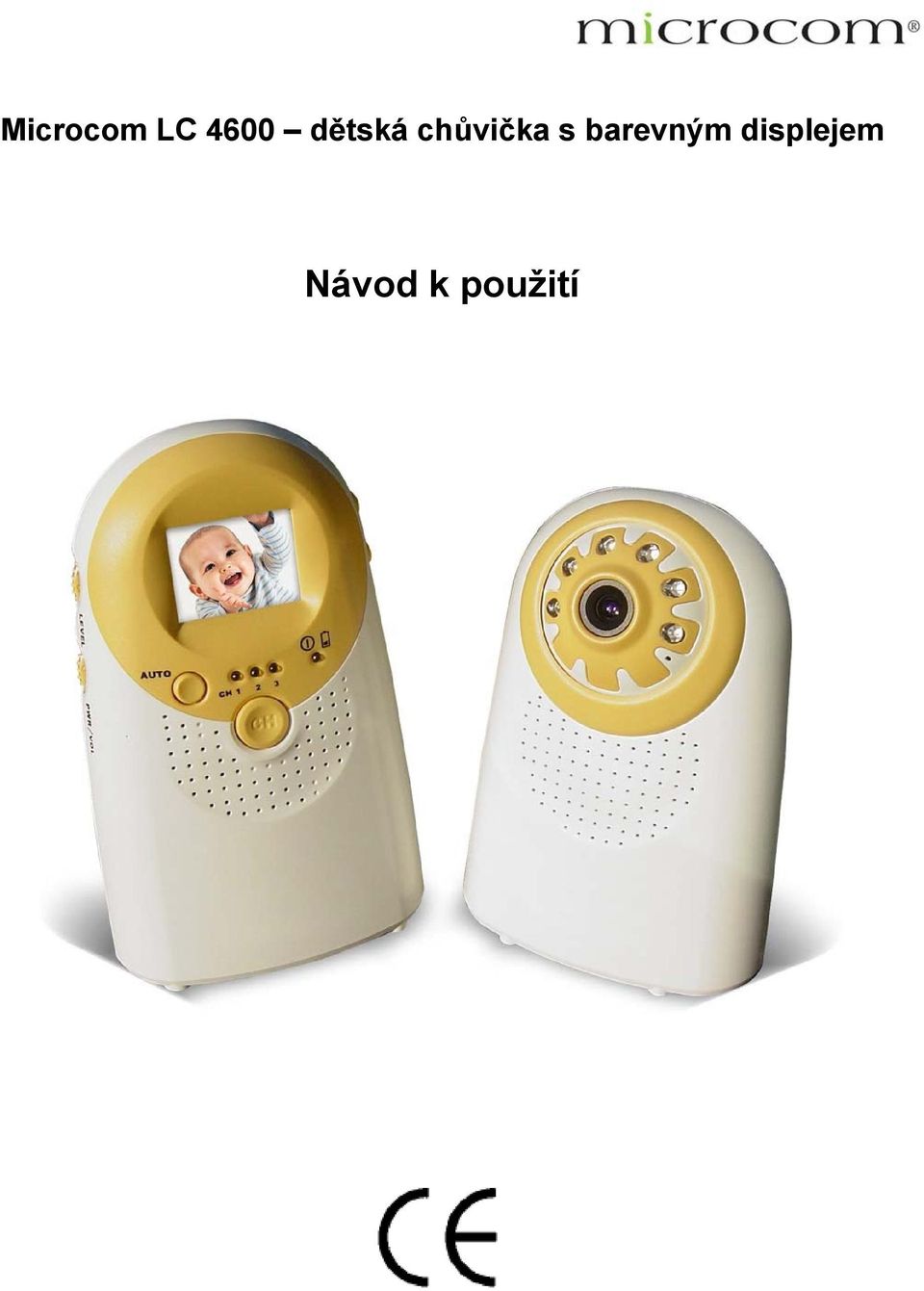

Microcom LC 4600 dětská chůvička s barevným displejem. Návod k použití

Transkript

1 Microcom LC 4600 dětská chůvička s barevným displejem Návod k použití

2 Popis výrobku Monitor 1. Regulace citlivosti na zvuk 2. Regulace výkonu/hlasitosti 3. Automatický provoz (zvuková aktivace) 4. Tlačítko pro volbu kanálu (kanál si zvolíte stisknutím tlačítka). POZNÁMKA: kanál zvolený na kameře musí být identický s kanálem zvoleným na monitoru. 5. Kontrolka (LED) indikující napájení 6. Kontrolka (LED) indikující kanál 7. Tlačítko pro nastavení jasnosti (7 úrovní jasnosti obrazu. Během regulace jasnosti, tj. nastavování její nižší (-) nebo vyšší (+) úrovně, bude blikat indikátor napětí). 8. Otvory s drážkami pro osazení 9. Prostor pro baterie 10. Výstupní zdířka AV (mono) 11. Zdířka pro adaptér napětí 9V DC (stejnosměrný proud)

3 Kamera 1. Infračervené světelné diody (LED) 2. Objektiv 3. Hlava objektivu 4. Mikrofon 5. Otvory s drážkami pro osazení 6. Prostor pro baterie 7. Kontrolka (LED) indikující napájení 8. Spínač- OFF(Vypnutý)/ON(Zapnutý)/v režimu NIGHT (Noční snímání zapnuto) 9. Přepínání kanálů (volbu kanálu provedete posunutím spínače k číslu požadovaného kanálu). POZNÁMKA: kanál zvolený na kameře musí být identický s kanálem zvoleným na monitoru. 10. Zdířka pro adaptér napětí 9V DC (stejnosměrný proud) Balení obsahuje 1ks kamera 1ks monitor 1ks audio/video kabel (mini RCA nebo mini Scart) 2ks adaptéry napětí (9V DC- stejnosměrný proud, 300mA pro kameru, 6V DC- stejnosměrný proud, 600mA pro monitor) 1ks montážní deska Šrouby a hmoždinky 1ks Návod k použití POZNÁMKA: Adaptéry AC- střídavého proudu NESMÍ být zaměňovány. Pro kameru použijte pouze adaptér označený nápisem OUTPUT: 9V DC (stejnosměrný proud); pro monitor požijte pouze adaptér označený nápisem OUTPUT: 6V DC (stejnosměrný proud). Nastavení kamery Napájení K napájení kamery lze použít buď čtyř baterií typu AA (doporučujeme alkalické články), nebo standardní napájení ze sítě v domácnosti. Vložení baterií 1. Sejměte kryt bateriového prostoru na zadní straně kamery 2. Vložte čtyři baterie typu AA (dodržujte správné pólování článků, sledujte znaménka (+) a (-) uvedená na diagramu uvnitř prostoru pro baterie). 3. Bateriový prostor opět uzavřete krytem a ujistěte se, že je uzavřen správně.

4 POZNÁMKA: Pozor na záměnu nových a starých baterií! POZNÁMKA: V případě, že se chystáte kameru delší dobu nepoužívat, baterie z ní vyjměte. 4. Přepněte spínač do polohy ON(Zapnuto). Je-li vše v pořádku, rozsvítí se kontrolka ve spodní části kamery. Napájení ze sítě 1. Zapojte adaptér do zásuvky (sítě), konektor kabelu adaptéru zastrčte do slotu na spodní straně kamery. POZNÁMKA: Pro kameru použijte adaptér označený nápisem OUTPUT: 9V DC (stejnosměrný proud). 2. Nastavte spínač do polohy ON (Zapnuto). Je-li vše v pořádku, rozsvítí se kontrolka ve spodní části kamery. Jemné ladění Zvolte pro kameru vhodné umístění, objektiv nasměrujte na oblast, kterou chcete snímat a rotací hlavy objektivu upravte úhel snímání. Montáž kamery na stěnu POZNÁMKA: Příjem na monitor by měl být před upevněním kamery otestován. K montáži kamery na zvolené místo na zdi je třeba dvou osob- kameru je při testování příjmu na monitor, resp. při jejím upevňování na správné místo přidržet. Pokud bude příjem rušen nebo nastanou jiné problémy, obraťte se na sekci Odstraňování problémů. Je možné, že bude třeba kameru v dané místnosti umístit jinam.

5 1. Do zdi vyvrtejte dva otvory ležící v přímce ve vzdálenosti 65 mm od sebe (v pozici, v níž má být umístěna kamera). 2. Pomocí šroubů a hmoždinek připevněte na zeď montážní desku. 3. Přiložte kameru k montážní desce tak, aby oba otvory na zadní straně nasedaly na čepy vystupující z montážní desky. Pohybujte kamerou směrem dolů, aby se čepy zasunuly do drážek vedoucích z otvorů. Noční snímání Kamera je vybavena šesti světelnými diodami o vysoké intenzitě záření, které umožňují snímání obrazu v neosvícených prostorech. Funkci nočního snímání zapnete pomocí spínače na spodní straně kamery do pozice NIGHT (Noční snímání zapnuto). POZNÁMKA: při nočním snímání se obraz se automaticky přepíná na ČB POZNÁMKA: pokud není nutná úspora energie, kameru na režim nočního snímání nepřepínejte. Nastavení monitoru Napájení K napájení monitoru lze použít buď čtyř baterií typu AA (doporučujeme alkalické články), nebo standardní napájení ze sítě v domácnosti. 1. Sejměte kryt bateriového prostoru na zadní straně monitoru 2. Vložte čtyři baterie typu AA (dodržujte správné pólování článků, sledujte znaménka (+) a (-) uvedená na diagramu uvnitř prostoru pro baterie). 3. Bateriový prostor opět uzavřete krytem a ujistěte se, že je uzavřen správně. POZNÁMKA: Blížící se vybití baterií, resp. nutnost jejich výměny za nové je signalizováno kontrolkou (bliká). POZNÁMKA: Pozor na záměnu nových a starých baterií! POZNÁMKA: V případě, že se chystáte monitor delší dobu nepoužívat, baterie z něj vyjměte. 4. Zapněte monitor. Je-li vše v pořádku, rozsvítí se kontrolky indikující zapnutí kanálu č.1 a průchod napětí. Stiskem tlačítka CH nastavte kanál shodný s kanálem kamery.

6 Napájení ze sítě 1. Zapojte adaptér do zásuvky (sítě), konektor kabelu adaptéru zastrčte do slotu na zadní straně monitoru. POZNÁMKA: Pro monitor použijte adaptér označený nápisem OUTPUT: 6V DC (stejnosměrný proud). 2. Zapněte monitor. Je-li vše v pořádku, rozsvítí se kontrolky indikující zapnutí kanálu č.1 a průchod napětí. Stiskem tlačítka CH nastavte kanál shodný s kanálem kamery. 3. Nastavte hlasitost na vyhovující úroveň. Další využití Nahrávání na video 1. Monitor je dodáván s audio/video (AV) výstupem pro připojení videorekordéru. 2. Zasuňte konektor audio/video (AV) kabelu, který je součástí dodávky, do AV zdířky monitoru. Druhý konektor kabelu pak zapojte do AV svorek (nebo Scart kab.) audio/video zařízení označených LINE OUT.

7 Zvuková aktivace (automatický režim) Režim zvukové aktivace umožňuje nastavení míry citlivosti monitoru na zvuk, při němž bude docházet k jeho aktivaci. Chcete-li tento režim aktivovat, dodržte následující postup: 1. Nastavte zvukovou citlivost monitoru na vámi zvolenou úroveň. POZNÁMKA: Zvolit je možné úroveň 0 až 9. Úroveň nula představuje minimální, úroveň devět pak maximální citlivost monitoru na zvuk. 2. Stiskněte tlačítko Auto na přední straně monitoru. Monitor se po stisknutí vypne, ale kontrolka indikující průchod napětí bude stále svítit. 3. Pokud zvuk přicházející z kamery dosáhne nastavené úrovně, obrazovka se automaticky zapne. Při poklesu hlasitosti zvuku se po 30 sekundách opět vypne. POZNÁMKA: Při režimu zvukové aktivace je monitor schopen zpracovávat obraz pouze z jedné kamery, resp. je-li tento režim spuštěn, nefunguje tlačítko CH. Řešení problémů Pokud nemáte žádný signál, přesvědčete se, že jsou kamera i monitor zapnuté. ujistěte se, že jsou konektory zasunuty na doraz. zkontrolujte, zda jsou čísla kanálů nastavených na kameře a monitoru identická kamera s monitorem je napájena bateriemi, vyměňte všechny baterie za nové. Pokud je signál slabý nebo dochází k jeho rušení, zkontrolujte, zda jsou čísla kanálů nastavených na kameře a monitoru identická. a stojí-li v cestě mezi kamerou a monitorem mikrovlnná trouba, přemístěte ji nebo alespoň vypněte. přesvědčete se, že kamera a monitor nejsou od sebe vzdáleny více než cca 100 m (300 stop) a že jsou navzájem viditelné. a pokud svítí kontrolka indikující průchod napětí, ale dochází pouze k detekci zvukového signálu, monitor je pravděpodobně nastaven na režim zvukové aktivace. Stiskem tlačítka Auto zapněte obrazovku. Zacházení a údržba Všechny součásti zařízení ukládejte mimo dosah dětí. Otisky prstů a nečistota na povrchu objektivu může nepříznivě ovlivnit provoz kamery. Nedotýkejte se prsty objektivu. Pokud dojde ke znečištění nebo zaprášení objektivu, k odstranění nečistot použijte proudu vzduchu, resp. vzduchové trysky apod. nebo suchý hadřík. Kameru udržujte v suchu. Srážky, vzdušná vlhkost a jiné kapaliny obsahující minerály rozrušují elektrické obvody zařízení. Zařízení nepoužívejte ani neskladujte v prašném prostředí. Zařízení neskladujte v prostředí s vysokou teplotou. Vysoké teploty zkracují životnost zařízení a deformují některé plastové komponenty.
