DIGITÁLNÍ VYHODNOCOVACÍ JEDNOTKA VÁŽENÍ MATRIX II. PŘÍRUČKA PRO OBSLUHU A KONFIGURACI pro verze software ID PC

Transkript

1 DIGITÁLNÍ VYHODNOCOVACÍ JEDNOTKA VÁŽENÍ MATRI II PŘÍRUČKA PRO OBSLUHU A KONFIGURACI pro verze software ID PC UTILCELL spol. s r.o. Ostrovačice

2 PARAMETRY KALIBRACE Zapište kalibrační parametry systému 1. váha Sériové číslo: Model - typ: Napájecí napětí: Datum nákupu: Datum instalace: Kalibrační koeficienty: - nula - span Identifikační kód - z výroby Identifikační kód - vlastní *) Identifikační kód - CPU 2. váha 230 VAC 2802 *) Ihned po instalaci doporučujeme nastavit vlastní identifikační kód (přístupové heslo) pro přístup do chráněných parametrů. Toto heslo pečlivě uschovejte. Po jeho ztrátě je přístup obnovitelný pouze ve výrobním závodě. BEZPEČNOSTNÍ OPATŘENÍ K zajištění správného uzemnění musí být přívodní kabel zapojen do zásuvky s uzemněním. K zajištění správného uzemnění musí být uzemňovací kabel (zelený nebo zelenožlutý) připojen k hlavnímu uzemnění. Protože existuje nebezpečí úrazu el. proudem, může být přístroj otevřen a zapojen pouze kvalifikovaným pracovníkem. Před otevřením je nutné přístroj odpojit z elektrické sítě. POZOR Kalibrace a konfigurace může být prováděna pouze kvalifikovanými pracovníky. Vadnou pojistku je nutno nahradit pouze vhodnou náhradou. Hrozí nebezpečí požáru přístroje. Integrované obvody v SMARTU jsou citlivé na elektrostatické výboje (EDS). Používejte proto vhodné prostředky při dopravě, skladování a manipulaci. 2

3 OBSAH 1. ZÁKLADNÍ INFORMACE 1.1. Parametry vyhodnocovací jednotky 1.2. Klávesnice 1.3. Displej a světelné informace 1.4. Konektory připojení 1.5. Chybová hlášení 1.6. Externí klávesnice 1.7. Údržba přístroje 1.8. Česká lokalizace PRACOVNÍ REŽIMY 2.1. Spuštění vyhodnocovací jednotky 2.2. Normální vážení a tisk vážního lístku 2.3. Komunikace APLIKACE VÁŽENÍ VOZIDEL (MOSTNÍ VÁHA) 3.1. Čistá hmotnost pomocí dvojího vážení 3.2. Vážení vozidla s tárou uloženou v paměti 3.3. Tisk jednotlivého vážního lístku 3.4. Menu možností aplikace VÁŽENÍ VOZIDEL Menu CONFIG Nastavení databáze Menu WEIGHINGS (vážení) Menu REPORTS (výpisy) Menu TICKET (lístek) Menu GATE (brána) APLIKACE PRŮMYSLOVÉHO VÁŽENÍ (INDUSTRIAL) 4.1. Základní operace a ovládání Dávkovací funkce 4.2. Konfigurace aplikace Industrial KONFIGURACE A KALIBRACE MATRI II 5.1. Menu INDICATOR Podmenu CONFIG Podmenu COM 1, 2, Podmenu OPTION BOARD Podmenu ETHERNET Podmenu PRINTER Podmenu TICKET 5.2. Menu SCALE 1 (analogová váha) Podmenu CONFIG SCALE Podmenu SCALE DEF (definice váhy) Podmenu CAL MASS (kalibrace závažím) Podmenu CAL mv (číselná kalibrace) 5.3. Menu SCALE 2 (digitální váha) Podmenu CONFIG DCELL Podmenu SCALE DEF Podmenu CAL MASS Podmenu CONFIG DCELL a) Parametr NUMCELL b) Parametr DCELL c) Parametr ZERO d) Parametr SPAN e) Parametr CORNER ADJUST

4 f) Parametr DIAG.DCELL g) Parametr DIAG.INTERFACE h) Parametr PARAM.RESET i) Parametr DCELL CLEAR

5 1. ZÁKLADNÍ INFORMACE Dodávané verze: MATRI II analog 89400D MATRI II digital - jednotka pro práci s analogovými snímači - jednotka pro práci s digitálními snímači V každé verzi lze aplikovat variantu - pro průmyslové vážení (Industrial), - jednosložková dávkovací jednotka (v menu Industrial) - pro mostní váhu (Truck Scale) Volitelné příslušenství: PC klávesnice Kabel pro připojení tiskárny (3 m) Kabel pro připojení PC (3 m) Kit pro montáž na zeď Rozšíření pro 2.váhu s analogovými snímači Rozšíření pro 2.váhu s digitálními snímači Optoizolovaná rozšiřující karta RS Optoizolovaná rozšiřující karta RS Vstupně/výstupní karta 8v/8v Analogový výstupní modul (0-10V, 0-20mA) 1.1. PARAMETRY VYHODNOCOVACÍ JEDNOTKY Připojení snímače sil Maximální vstupní signál Vstupní impedance Vnitřní rozlišení Frekvence měření Chyba linearity Stabilita nuly Stabilita zisku Budící napětí Minimální odpor snímače Maximální odpor snímače Délka kabelu Maximální vstupní napětí ± 3,9 mv / V 200 MΩ (typická) 24 bit A/D převodník, 16, dílků (± ) 50 měření za sekundu 0,01 % rozsahu měření 150 nv / oc max. 3,5 ppm / oc max. 6 ± 0,3 VDC 43 Ω (8 x 350 Ω, 16 x 700 Ω) 1000 kω max. 400 m/mm2 (6 vodičů) / max. 30 m/mm2 (4) ± 6,8 VDC Připojení digitálních snímačů Typ snímače, max.počet Napájení snímače Komunikace MOD740D nebo kompatibilní, max. 16 ks 18 VDC / 1,5 A (externí adaptér) Bus RS-485 duplex, baudů Uživatelské rozhraní Hlavní displej Klávesnice Externí klávesnice (na vyžádání) LED 240 x 128 s podsvícením membránová klávesnice s 29 klávesami standardní PC, konektor PS/2 Sériová spojení Port Tx/Rx (kanál 1) Port Tx/Rx (kanál 2) Port Tx/Rx (kanál 3) Rychlost přenosu Počet bitů a parita RS-232C obousměrný RS-232C obousměrný RS-485 poloviční duplex, až 1200 m , 57600, 38400, 19200, 9600 a 4800 baudů 7 a 8 bitů bez parity, 7 a 8 bitů sudá nebo lichá 5

6 Ethernet (síť) Technologie Rychlost Typ kabelu Topologie 10 Base T 10 Mb / s kroucená dvoulinka, RJ-45, max. 100 m hub nebo switch Napájení Připojení k síti Stejnosměrné napájení VAC, Hz, 18 W max. 18 VDC, externí pojistka 1A Provozní podmínky a mechanické parametry Rozsah provozní teploty -10oC až +40oC Teplotní limit -25oC až +70oC Rozměry 292 x 202 x 127 mm Hmotnost 3 kg Montáž na stůl, na podstavec, do panelu Obr.1 Montážní rozměry 6

7 1.2. KLÁVESNICE Klávesnice, umístěná na přední straně přístroje, má 29 kláves. Její uspořádání je znázorněno na Obr.2. Hlavní funkce kláves jsou v následující tabulce Tab.1. Obr.2. Klávesnice MATRI II Tab.1. Hlavní funkce kláves 7

8 Poznámka: U konkrétní aplikace mohou být některé klávesy nefunkční 8

9 1.3. DISPLEJ A SVĚTELNÉ INFORMACE Vyhodnocovací jednotka Matrix je vybavena přehledným rozměrným LED displejem. Jeho uspořádání je znázorněno na Obr.3. Kromě údaje hmotnosti (27000 kg) obsahuje i řadu informačních indikátorů viz Tab.2. Obr.3. Displej vyhodnocovací jednotky Matrix II (mostní váha) V levé části horního řádku (Obr.4.) je zobrazen aktuální datum a čas, dále pak indikace připojeníodpojení sítě (DI), aktivace numerických kláves klávesnice (α) a konečně i stav napájení jednotky. Obr.4. Horní řádek displeje V další části (Obr.5.) jsou uváděna data váhy aktivní váha, stabilní stav a údaj hmotnosti. Obr.5. Data váhy V další části (Obr.6.) je druhý indikátor (je-li jím přístroj vybaven) vážení. Zde mohou být uváděny údaje váhy číslo 2 v našem případě kg hrubé váhy, stabilní stav. Při vážení, po stisku klávesy ENTER, mohou být zde uváděny i další data jako registrační značka, podnik, produkt, atd. Obr.6. Druhý indikátor V dolní části displeje (Obr.7.) jsou zobrazeny ikony funkcí přiřazených klávesám F1 až F6 Obr.7. Ikony kláves F1 až F6 (mostní váha) U verze pro průmyslové vážení, po stisku klávesy F dojde k následující změně ikon a funkcí kláves F1 až F6 (Obr.8.). Význam ikon je uveden v Tab.2. Obr.8. Ikony kláves F1 až F6 (pro průmyslové vážení) Tab.2. Význam zobrazovaných ikon 9

10 10

11 1.4. KONEKTORY PŘIPOJENÍ Konektory pro připojení jsou umístěny na zadní stěně vyhodnocovací jednotky (Obr.9.). Na obrázku uvedeno možné provedení. U konkrétní varianty mohou některé pozice chybět. Jedná se o následující: 1. konektor napájení ze sítě 230 VAC / 50 Hz 2. konektor napájení jednotky z externího zdroje 18 VDC 3. komunikační konektor CAN 25 (RS-485) (na vyžádání) 4. konektor externího napájení digitálních snímačů 18 VDC (je-li použité rozšíření pro digitální snímače) 5. konektor připojení snímače (součtové krabice) Váha1 6. konektor připojení snímače (součtové krabice) Váha2 7. konektor komunikace RS-232 C COM1 8. konektor komunikace RS-232 C COM2 9. konektor komunikace RS-485 COM3 10. konektor připojení externí klávesnice PS/2 11. konektor připojení Ethernetu (sítě) LAN Obr.9. Konektory přístroje Matrix II Pod krytkami Plomba1 (12) a Plomba2 (13) jsou umístěny přepínače mechanického blokování přístupu do chráněných parametrů. Hlavami šroubů lze protáhnout drátek pro umístění plomby. V případě montáže jednotky do panelu je vhodné horní panel jednotky uvolnit vyšroubování 4 šroubů (14), otočit o 180o a znovu přišroubovat. Tím se dosáhne možnosti připojování konektorů ze spodní strany vyhodnocovací jednotky. Na štítku M je uvedeno sériové číslo a rok výroby vyhodnocovací jednotky Na štítcích A a B jsou uvedeny parametry a důležité metrologické hodnoty a značky jednotlivých připojených vah. Konektory snímačů (SCALE1, SCALE2) 11

12 Pro připojení snímačů sil (součtové krabice) k vyhodnocovací jednotce Matrix II je nutné použít konektor samec CAN-9. U tohoto konektoru se připojí kabely snímače podle přiložené tabulky Tab.3. Pro připojení v 6 vodičích se doporučuje přemostit pin 1-6 a 5-9 za účelem zdvojnásobení styčné plochy napájecích kolíků. Tab.3. Připojení snímače (součtové krabice) se 6 vodiči V případě, že bude použit přípojný kabel se 4 vodiči, je nutné přemostit v konektoru piny (EC+ a SENSE+) a (EC- a SENSE-). Tab.4. Připojení snímače (součtové krabice) se 4 vodiči Zapečetění konektoru snímače Proti manipulaci s připojením snímačů (součtových krabic) neoprávněnou osobou je možno konektory po připojení k vyhodnocovací jednotce zapečetit. Zapečetění konektoru se provádí autodestrukčním nalepovacím štítkem. Konektory pro spojení Slouží pro připojení periferních zařízení vyhodnocovací jednotky. Používají se standardní konektory CAN-9. Přiřazení pinů je uvedeno v Tab.5. a 6. Tab.5. Konektor RS232 COM1 a COM2 Tab.6. Konektor RS485 COM3 12

13 1.5. CHYBOVÁ HLÁŠENÍ Při instalaci, konfiguraci a používání vyhodnocovací jednotky Matrix II může dojít ke vzniku chyb, které jsou indikovány na displeji. Přehled chybových hlášení, příčin a doporučený postup při odstraňování poruch je uveden v následující Tab.7-1. a Tab.7-2. Tab.7-1. Chybová hlášení vyhodnocovací jednotky Matrix II pokračování tabulky na další straně Tab.7-2. Chybová hlášení vyhodnocovací jednotky Matrix II pokračování 13

14 14

15 1.6. ETERNÍ KLÁVESNICE K vyhodnocovací jednotce Matrix II může být používána externí počítačová klávesnice. K jednotce se připojuje konektorem PS/2 do zdířky na zadní straně přístroje viz Obr.9. Funkce kláves externí klávesnice je skoro shodná s popisem kláves záleží i na zvoleném jazyku komunikace. Hlavní odlišnosti jsou patrné z Obr.10. Pozor!!! Klávesnice nesmí být připojována nebo odpojována při zapnutém přístroji, hrozí vážné poškození přístroje Obr.10. Rozvržení externí klávesnice 1.7. ÚDRŽBA PŘÍSTROJE Vyhodnocovací jednotka Matrix II je určena do těžkých provozních podmínek. V provozu nevyžaduje žádnou údržbu kromě povrchového čištění a kontroly stavu připojených konektorů. Napájení je zabezpečeno samostatným adaptérem 230 VAC / 18 Vdc, s vnitřní obnovitelnou pojistkou, který je umístěn uvnitř přístroje Matrix II. Pokud přístroj při zapínání nereaguje, může být příčinou závada tohoto adaptéru, který je nutno vyměnit. Čištění Vypněte přístroj tak, že vytáhnete zástrčku ze zásuvky Očistěte přístroj čistým a suchým hadříkem Pozor Nikdy nepoužívejte k čištění přístroje líh nebo ředidla, protože tyto chemické přípravky by mohly poškodit zejména popis klávesnice. Nedovolte, aby se do přístroje dostala voda. Mohla by poškodit jeho elektronické součásti ČESKÁ LOKALIZACE NASTAVENÍ Některé parametry a hlášení na displeji indikátoru je možno zobrazovat (zatím nepřesně) v češtině. K tomu je nutné upravit konfiguraci podle schématu: SETUP ANO ENTER INDICATOR PIN ENTER CONFIG SNR * INITIAL SCALE *.. * LANGUAGE * KEYBOARD * nastavit a potvrdit volbu CZ Dále je potřeba ještě provést reset výrobního nastavení v parametru LABEL (ETIKETA) následujícím postupem: V aplikaci MOSTNÍ VÁHA stlačit F5 KONFIG ETIKETA RESET ETIKET ANO ENTER Nyní bude zobrazována většina hlášení a voleb při vážení na displeji v češtině. Bohužel ne vždy správně. Ke zpracování Manuálu je proto použito anglické lokalizace. 15

16 2. PRACOVNÍ REŽIMY 2.1. SPUŠTĚNÍ VYHODNOCOVACÍ JEDNOTKY Vyhodnocovací jednotka se rozsvítí po připojení přístroje k síti a zapnutí tlačítka ON/OFF na předním panelu jednotky. Dříve než se začne zařízení používat, je vhodné je nechat nějakou dobu teplotně ustálit. Toto je zvláště důležité v případě, že se bude provádět kalibrace. V tomto případě se doporučuje počkat asi 30 minut. Dlouhé době nutné pro zahřátí a případným kondenzacím vody uvnitř přístroje v případě velkých změn venkovních teplot se lze vyhnout tím, že zařízení zůstane trvale zapojeno. Po zapnutí síťového vypínače jednotky proběhne test připojení snímačů a displeje indikátoru, který je ukončen zobrazením hmotnosti na obou váhách, data, času a ikon dalších indikátorů na displeji viz Obr.11. Obr.11. Displej po zapnutí (aplikace mostní váha) 2.2. NORMÁLNÍ VÁŽENÍ A TISK VÁŽNÍHO LÍSTKU Normální vážení probíhá v režimu aplikace Industrial. K tomu je nutné upravit konfiguraci podle schématu: SETUP ANO ENTER INDICATOR PIN ENTER CONFIG SNR * INITIAL SCALE *.. * APPLICATION nastavit a potvrdit ENTER volbu Industrial Při zatížení plošiny se na displeji objeví (kromě aktuálního data a času) zobrazení hmotnosti na váze. Při vážení se používají následující základní operace: Nula Vyhodnocovací jednotka má k dispozici tlačítko pro nulování. Jestliže se stiskne klávesa nula, vyhodnocovací jednotka vezme současnou hodnotu hmotnosti jako systémovou nulu. graficky: Tára Existují tři typy táry, které jsou popsány v následujících bodech: - normální - manuální - programovaná Tára normální Stisknutím klávesy tára, vezmeme současnou hodnotu zatížení plošiny jako táru. Na displeji se místo GROSS se rozsvítí indikátor NET. graficky: 16

17 Tára manuální Pro ruční zadání specifické táry je nutné uvést hodnotu táry pomocí číslicových kláves a následně stisknout tlačítko nebo klávesu ENTER a TÁRA. Na displeji se krátce rozsvítí hláška Manual tare a vpravo se zobrazí indikátory NET a PT viz Obr.12a, 12b. Ukazovaná hodnota hmotnosti bude snížena o zadanou táru. graficky: Obr.12a Zobrazení na displeji po stisknutí tlačítka TÁRA (bez nadpisu Manual tare) Obr.12b Zobrazení čisté hmotnosti produktu, vpravo indikátor NET Vypnutí táry se provede postupným stisknutím tlačítka F3 nebo EIT a následně TÁRA graficky: Obr.13. Zobrazení hrubé hmotnosti (po vypnutí táry) Zobrazení hmotnosti brutto/netto Je-li při vážení zavedena tára, pak při stlačování klávesy brutto F4 (B/N) se na displeji střídá údaj současné hmotnosti brutto a netto a střídavě nesvítí a svítí indikátory GROSS a NET viz Tab.8. 17

18 Tab.8. Funkce při použití tlačítka B/N Tisk vážního lístku K vytištění vážního lístku je nutné stisknout klávesu tisk (PRINT). Vytiskne se lístek podle zvolené konfigurace. graficky: Jestliže hmotnost překročí zadané dílky ve funkci PR MIN (viz ), na displeji se zobrazí zpráva Weight not valid KOMUNIKACE Vyhodnocovací jednotka MATRI má pro komunikaci tři sériové porty: kanál COM1 sériový port pro vysílání a příjem Tx/Rx (komunikační port) kanál COM2 sériový port pro vysílání a příjem Tx/Rx (komunikační port) kanál COM3 sériový port pro vysílání Tx (přenosový port) Chování a parametry kanálů COM1 COM3 se nastavují v konfiguračním menu (viz ), konfigurace alternativního modulu, který je čtvrtým komunikačním portem, bude vysvětlena ve stati Příkazy dálkového ovládání Zařízení může být ovládáno přes port Rx/Tx (kanál 1). Pro tuto funkci musí být konfigurováno v režimu DEMAND (viz ). Existují následující příkazy: A Vyžádání hmotnosti ve formátu F4 G Odpovídá klávesám EIT + TARA P Vyžádání hmotnosti s odpovědí podle zvoleného formátu (viz ) Q Odpovídá klávese PRINT R Reset zařízení T Odpovídá klávese TARA Z Odpovídá klávese ZERO $ Vyžádání hmotnosti. Tento příkaz nevyžaduje <CR> (pouze formáty F7, F8 a F9) ST, ENQ, ET Vyžádání hmotnosti. Tento příkaz nevyžaduje <CR> (pouze formáty F12 a F13) SYN Vyžádání hmotnosti. Tento příkaz nevyžaduje <CR> (pouze formát F11) B Odpovídá klávese GROSS Následující příkazy jsou dostupné pouze u aplikace MATRI INDUSTRIAL (Průmyslové vážení): E Odpovídá klávesám EIT + CELKEM (Σ) S Odpovídá klávese CELKEM (Σ) Tento příkaz je dostupný pouze u aplikace MATRI TRUCK SCALE (Mostní váha): PR Posílá tabulku vážení přes sériový port 18

19 Programování TÁRY Postup dovoluje programovat přednastavenou táru. Desetinná tečka je generována automaticky systémem podle nastavení. Program: T ± Dotaz: T? p p p p p p p Ter Ter Návratová hodnota je v programovém formátu, pokud je v systému jedna TÁRA. Přenášená data jsou v ASCII formátu: ± znaménko + kladná hodnota; záporná hodnota p hmotnost (7 číslic) Ter zakončení CR, CR+LF, ET nebo žádné ukončení podle nastavení parametru TERMINATION pro Rx/Tx port. Formáty datových bloků Formát F1: <ST> POL ppppppp Formát F2: POL Formát F3: <ST> 1 nnnnnnn Formát F4: POL aaaaaaa Formát F5: <ST> 0 U G/N S T POL nnnnnnn T <ET> T T POL nnnnnnn <ET> T Formát F6: Pro vzdálený displej UTILCELL. Přenáší se obsah displeje v hexadecimální soustavě D7 D6 D5 D4 D3 D2 D1 Status Kodifikace čísla: bit 7 segment DP bit 6 segment A bit 5 segment B bit 4 segment C bit 3 segment D bit 2 segment E bit 1 segment F bit 0 segment G Kodifikace statutu: bit 7 aktivován součet bit 6 rozsah 1 (R1) bit 5 rozsah 2 (R2) bit 4 aktivován počet kusů bit 3 přednastavená tára (PT) bit 2 ZERO bit 1 NET bit 0 STABLE 19

20 Formát F7: <ST> status POL ppppppp T Status je získán jako součet 0x20hex s následující hodnotou: Gross = 0x01hex Net = 0x02hex Zero = 0x08hex Stable = 0x20hex Formát F8: <ST> POL ppppppp Units: kg = KG lb = lb Mode: Gross = GR Net = NT Format F9: ppppppp Units Mode Mode T Format F10: <ST> <STA> <STA>: Format F11: <ST> Format F12: <ST> <STA> <STA>: weight: Format F13: <ST> <STA>: weight: Definice: Units ppppppp T status, 1 character: POL ppppppp weight T status, 1 znak: S N bez desetinné tečky s desetinnou tečkou <STA> weight T status, 1 znak: S N bez desetinné tečky s desetinnou tečkou <ST> <ET> <ENQ> <SYN> <CR> <LF> 0 1 ppppppp nnnnnnn aaaaaaa POL "+" " " "?" kladná hmotnost záporná hmotnost nestabilní hmotnost T hmotnost stabilní hmotnost nestabilní 6 číslic 7 číslic hmotnost stabilní hmotnost nestabilní 5 číslic 6 číslic Start of Text (ASCII 2) End of Text (ASCII 3) Enquire (ASCII 5) Synchronous Idle (ASCII 22) Carriage Return (ASCII 13) Line Feed (ASCII 10) Space (mezera) znak 0 znak 1 hmotnost, 7 číslic hmotnost netto, 7 číslic filtrovaný výstup z analog./digitál.převodníku, 7 číslic Polarita: hmotnost > 0 hmotnost < 0 20 T

21 U G/N S T ACK NAK Jednotky: K kg T t G g L lb oz, bez uvedení jednotky Brutto/Netto: G Brutto N Netto Statut: Platná hmotnost M Nestabilní hmotnost O Přetížení I neplatná hodnota hmotnosti Termination (zakončení) CR CR + LF ET žádné (ASCII 6) (ASCII 21) Zařízení odesílá odpověď jen tehdy, splňuje-li požadavky normy EN45501, tj. je-li v době odpovědi hmotnost stabilní. Pokud není hmotnost v okamžiku vyžádání stabilní, zařízení vyčkává, dokud nenastane stabilita. Maximální čekací doba není stanovena. Protokol RS-232 Umožňuje spojení mezi dvěma zařízeními, z bodu do bodu, s maximální vzdáleností 15 m. Formát protokolu je následující: Command CR Formát může být použit pro všechny uvedené příkazy dálkového ovládání. Komunikace v síti (RS-485) Pro použití s I/O příslušenstvím Vstupy/Výstupy Komunikace v sítí mezi několika zařízeními (max.100) s max.vzdáleností 1200 m. Vyhodnocovací jednotka MATRI II může být pouze SLAVE a musí mít přiřazenu adresu od 0 do 99. Žádost od MASTERu a odpověď od SLAVE mají následující formáty Žádost od MASTERU: # dd CR zakončení (CR fix) příkaz adresa (2 desítkové byty) start žádosti od Masteru Odpověď SLAVE: > dd TERMIN zakončení odpověď adresa (2 desítkové byty) start odpovědi Slave Odpověď může mít tři formy: Data Příkaz se žádostí byl přijat a následuje odpověď ACK Příkaz se žádostí byl přijat a byl srozumitelný NAK Příkaz se žádostí byl přijat, ale nebyl srozumitelný 21

22 3. APLIKACE PRO VÁŽENÍ VOZIDEL (MOSTNÍ VÁHA) Tato aplikace se nastaví v konfiguraci následovně: SETUP ANO ENTER INDICATOR PIN: 2802 ENTER CONFIG SNR * INITIAL SCALE *.. * APPLICATION vybrat a potvrdit volbu TRUCK SCALE Na displeji se změní ikony speciálních funkcí Popis funkce kláves Pod displejem Matrixu II jsou umístěny klávesy F1 F6 speciálního určení s takto definovanými funkcemi: F1 Operace dvojího vážení (jak první tak i druhé vážení). F2 Tisk vážního lístku jednoduchého vážení F3 Tisk vážního lístku posledního vážení F5 Nastavení voleb aplikace F6 Prohlížení a editace databáze 3.1. ČISTÁ HMOTNOST POMOCÍ DVOJÍHO VÁŽENÍ První vážení K zaregistrování prvního vážení vozidla stiskněte nejdříve klávesu vozidla (LICENCE) a potvrďte jedním z tlačítek ENTER., zadejte registrační značku graficky: Na displeji se objeví registrační značka a hláška 1st WEIGHT. Následně bude zařízení, v závislosti na volbách vybraných podle , požadovat doplňující informace pro zaregistrování tohoto vážení: RZ vozidla - návěsu (LICENCE), kód firmy (COMPANY), kód výrobku (REMARKS), údaje do pole 1 a 2, poznámky viz Obr.14. Obr.14. První záznam vážení vozidla Před vložením a potvrzením platnosti a uložením vážené hodnoty hmotnosti, Matrix provede kontrolu, zda je hmotnost stabilní po dobu nejméně 5 sekund. Jestliže hmotnost není stabilní, zobrazuje se zpráva Wait for stabil. do té doby, než se hodnota stabilizuje. 22

23 Jestliže k tomu nedojde do 10 sekund, vyhodnocovací jednotka potvrdí a uloží váženou hodnotu, která dále nepůjde opravit. Při tisku vážního lístku bude tato hodnota uvedena bez jednotky pro indikování, že tato hmotnost může být chybná. Jestliže se kdykoliv v průběhu zápisu dat stiskne klávesa ESC nebo EIT, proces je přerušen a vážení není zaregistrováno. Vyhodnocovací jednotka automaticky zaregistruje datum a čas tohoto vážení. Vážení tímto postupem nebude možné provést za těchto okolností: chyba systému vyhodnocovací jednotka je ve stavu Overload nebo Underload hmotnost brutto je menší než hodnota nastavená v PR_MIN Pro ruční vložení hmotnosti se musí zapsat hodnota číselnou klávesnicí a pak potvrdit některou z kláves ENTER. V průběhu zápisu se na displeji objeví hláška "MANUAL INPUT". Dále se aplikuje stejný postup se zapisováním kódu podniku (klienta nebo dodavatele), kódu výrobku atd., jak již bylo uvedeno viz Obr.15. Obr.15. Ruční zadání hmotnosti Při ručním vkládání opět nebude na tištěném vážním lístku hmotnost s jednotkou hmotnosti. Druhé vážení K zaregistrování druhého vážení vozidla stiskněte klávesu F1, zadejte registrační značku (LICENCE) nebo ji vyberte, pomocí šipek nahoru (tl.f1) a dolů (tl.f2) viz Obr.16, ze seznamu vozidel a stiskněte některou z kláves ENTER, čímž bude potvrzena její platnost. graficky: Na displeji se objeví zpráva 2nd WEIGHT (obdobně jako u 1.vážení na Obr.14.). Obr.16. Výběr RZ pomocí kláves F1 a F2 Následně bude zařízení, v závislosti na volbách vybraných podle , požadovat doplňující informace pro zaregistrování tohoto vážení: RZ vozidla - návěsu, kód firmy (klienta nebo dodavatele), kód výrobku, údaje do pole 1 a 2, poznámky viz Obr.14. Pokud nebudou všechny položky doplněny, pak budou znovu vyžadovány před uložením tlačítkem ENTER. 23

24 Před vložením a potvrzením platnosti a uložením vážené hodnoty hmotnosti, Matrix provede kontrolu, zda je hmotnost stabilní po dobu nejméně 5 sekund. Jestliže hmotnost není stabilní, zobrazuje se zpráva Weit for stabil. do té doby, než se hodnota stabilizuje. Jestliže k tomu nedojde do 10 sekund, vyhodnocovací jednotka potvrdí a uloží váženou hodnotu, která dále nepůjde opravit. Při tisku vážního lístku bude tato hodnota uvedena bez jednotky pro indikování, že tato hmotnost může být chybná. Jestliže se kdykoliv v průběhu zápisu dat stiskne klávesa ESC nebo EIT, proces je přerušen a vážení není zaregistrováno. Vyhodnocovací jednotka automaticky zaregistruje datum a čas tohoto vážení. Na displeji se krátce objeví hodnota netto hmotnosti viz obr.17. Obr.17. Krátkodobé zobrazení netto hmotnosti Vážení tímto postupem nebude možné provést za těchto okolností: chyba systému vyhodnocovací jednotka je ve stavu Overload nebo Underload hmotnost brutto je menší než nastavená v PR_MIN Pro ruční vložení hmotnosti se musí zapsat hodnota číselnou klávesnicí a pak potvrdit některou z kláves ENTER. V průběhu zápisu se na displeji objeví hláška "MANUAL INPUT". Dále se aplikuje stejný postup se zapisováním kódu podniku (klienta nebo dodavatele), kódu výrobku atd., jak již bylo uvedeno viz Obr.15. Při tomto ručním vážení nebude na tištěném vážním lístku hmotnost s uvedením jednotky hmotnosti VÁŽENÍ VOZIDLA S TÁROU ULOŽENOU V PAMĚTI (k získání hmotnosti netto jedním vážením) K zaregistrování vážení vozidla, jehož tára je uložená v paměti vyhodnocovací jednotky, slouží Tabulka vozidel. Pomocí klávesy F1 otevřeme volbu a zapíšeme nebo vybereme registrační značku: graficky: Displej se změní podle Obr.16., pomocí kláves F1 nebo F2 vybereme registrační značku v paměti již uloženou, výběr potvrdíme ENTER. Na displeji se zobrazí 2nd WEIGHT MANUAL a jsou požadovány doplňující informace obdobně jako na Obr.14. Pokud nebudou všechny položky doplněny, pak budou znovu vyžadovány před uložením tl. ENTER. 24

25 Před vložením a potvrzením platnosti a uložením vážené hodnoty hmotnosti, Matrix provede kontrolu, zda je hmotnost stabilní po dobu nejméně 5 sekund. Jestliže hmotnost není stabilní, zobrazuje se zpráva Weit for stabil. do té doby, než se hodnota stabilizuje. Jestliže k tomu nedojde do 10 sekund, vyhodnocovací jednotka potvrdí a uloží váženou hodnotu, která dále nepůjde opravit. Při tisku vážního lístku bude tato hodnota uvedena bez jednotky pro indikování, že tato hmotnost může být chybná. Jestliže se kdykoliv v průběhu zápisu dat stiskne klávesa ESC nebo EIT, proces je přerušen a vážení není zaregistrováno. Vyhodnocovací jednotka automaticky zaregistruje datum a čas tohoto vážení. U tohoto druhu operací jsou datum a čas prvního a druhého vážení stejné. Vyhodnocovací jednotka přiřadí každé operaci dvojího vážení souvztažné číslo. Toto číslo umožní znovu získat každé vážení, aby se mohly ověřit, změnit nebo vytisknout informace uložené do paměti. Číslo vážení může být spuštěno uživatelem použitím volby N.TICKET v menu volby aplikace vážení nákladních automobilů. U tohoto typu vážení vyhodnocovací jednotka registruje, že tára vozidla (první vážení) byla zadána ručně. Při vytištění lístku o tomto vážení se neobjeví jednotka hmotnosti, což znamená, že v době vážení nebyla zátěž na váze. Vážení tohoto typu nebude možné provést v následujících případech: Chyba systému Vyhodnocovací jednotka je ve stavu Overload nebo Underload Hmotnost brutto je menší než PR_MIN Pro ruční vložení hmotnosti se musí zapsat hodnota číselnou klávesnicí a pak potvrdit některou z kláves ENTER. V průběhu zápisu se na displeji objeví hláška "MANUAL INPUT". Dále se aplikuje stejný postup se zapisováním kódu podniku (klienta nebo dodavatele), kódu výrobku atd., jak již bylo uvedeno viz Obr.15. Při tomto ručním vážení nebude na tištěném vážním lístku hmotnost s jednotkou hmotnosti TISK JEDNOTLIVÉHO VÁŽNÍHO LÍSTKU Pokud po provedeném vážení stisknete F2 bude vytištěn vážní lístek. Jeho hodnota nebude registrována v databázi vážení. graficky: Následně bude zařízení, v závislosti na volbách vybraných podle , požadovat doplňující informace pro zaregistrování tohoto vážení: RZ návěsu, kód firmy (klienta nebo dodavatele), kód výrobku, údaje do pole 1 a 2, poznámky viz Obr.14. Pokud nebudou všechny položky doplněny, pak budou znovu vyžadovány před uložením tl. ENTER. Pokud při tomto procesu stisknete EIT, proces bude ukončen a vážená hodnota se nevytiskne. Vyhodnocovací jednotka označí každý lístek korelačním číslem. Uživatel může nastavit číslo vážního lístku použitím volby TICKET_ID v konfiguračním menu. Jsou-li všechna data vložena je vytištěn lístek se současnou hodnotou hrubé hmotnosti GROSS a aktuálního času. 25

26 Je možné také tisknout lístek tohoto druhu bez zapisování dat, registrační značky, firmy a poznámek stiskem tlačítka PRINT. Vážní lístek bude vytisknut v závislosti na volbě parametrů zadaných v konfiguraci TICKET - tj. bude standardní nebo upravený programem Smart Ticket. Pokud v bude volba v TICKET = OFF nebude lístek vytištěn. Obr.18. ukazuje příklad vážního lístku. Obr.18. Příklad vážního lístku (40 znaků) Tisk lístku posledního zaregistrovaného vážení Pro vytištění lístku o vážení s informacemi zaregistrovanými u poslední operace stiskněte klávesu F3. graficky: Po dobu tisku je na pomocném displeji zobrazena zpráva PRINTING. Vážní lístek bude vytisknut v závislosti na volbě parametrů zadaných v konfiguraci TICKET - tj. bude standardní nebo upravený programem Smart Ticket. Pokud v bude volba v TICKET = OFF nebude lístek vytištěn. Obr.19. ukazuje příklad širokého vážního lístku. Obr.19. Příklad vážního lístku (80 znaků) 26

27 3.4. MENU MOŽNOSTÍ APLIKACE VÁŽENÍ VOZIDEL Volby tohoto menu umožňují získat informace, které jsou výsledkem každého vážení, stejně jako informace vedlejší, které budou použity při zhotovení lístků o vážení. Pro vstup do menu aplikace vážení nákladních vozidel (mostní váha) je třeba stisknout klávesu F5 Obr.20. Menu možností aplikace vážení vozidel Pro pohyb po menu používejte obvyklé klávesy pro pohyb kurzoru: Pro pohyb na stejné úrovni používejte klávesy vpravo a vlevo. Ke změně úrovně používejte klávesy nahoru a dolů. K výstupu z menu stiskněte některou klávesu ESC nebo EIT Menu CONFIG Tato volba umožňuje přístup k záznamům, které obsahují informace, jež se použijí při sestavování lístků o vážení, např. o podnicích, výrobcích, vozidlech atd. viz Obr.21. Obr.21. Menu CONFIG v DATA BASE jsou položky: DATABÁZE, PŘIPOJENÍ, ADRESY v tomto případě lze použít pouze lokální databázi. v AUTO-DELETE jsou volby: NE, ANO definice, jak bude indikátor řešit nedostatek paměti při dalším novém vážení. Pokud ANO (YES), pak vymaže nejstarší vážení a přepíše jej novějším. Pokud NE (NO), při snaze zápisu se na displeji objeví OUT OF MEMORY. Pro pokračování je nutné provést úplné vymazání v LABEL jsou položky: RESET LABELS, NÁVĚS, FIRMA, VÝROBEK, POLE 1, POLE 2, POZNÁMKA. Obr.22. Menu Data base Obr.23. Menu Auto-delete 27

28 Poznámka: Volba ANO v některých parametrech je vázána na zadání správného PINu. Obr.24. Menu Label Jednotlivé volby v menu LABEL se používají následovně: RESET LABELS - pro vymazání starých nastavení (např. po změně jazyka komunikace v základní konfiguraci) TRAILER - výběr, zda se bude používat registrace návěsů a změna registračních značek návěsů COMPANY - výběr, zda se bude používat registrace firem a změna kódu firem PRODUCT - výběr, zda se bude používat registrace výrobků a změna kódu výrobků FIELD 1 - výběr, zda se bude používat zápis a změna libovolného textu FIELD 2 - výběr, zda se bude používat zápis a změna libovolného textu REMARKS - výběr, zda se budou používat poznámky a změna textu poznámek Vybrané volby se vždy potvrdí klávesou ENTER, pro návrat šipka vlevo, pro odchod z volby ESC Nastavení databáze V tomto menu lze zobrazit a modifikovat pole ve všech tabulkách databáze, aplikace pro mostní váhy. K tomu je nutné použít tlačítko F6 Obr.25. Vstup do databáze V CONFIGu, po vložení správného PINu, nastavíme databázi: INIT TABLES - při výběru YES lze resetovat databázi na výrobní nastavení COMPANY - vložením číslo 1 až 1000 zadáme maximální počet firem v databázi PRODUCT - vložením číslo 1 až 1000 zadáme maximální počet produktů v databázi VEHICLES - vložením číslo 1 až 1000 zadáme maximální počet vozidel v databázi WEIGHINGS - zobrazí se automaticky vypočítaný počet vážení, který se vejde do paměti Poznámky a doporučení k vytvoření a úpravám databáze použití a úprava databáze je možná, jen jsou-li v ní zdrojová data 28

29 při definování tabulek bude vyžadováno zadání správného identifikačního kódu (PINu) Pozor: Dojde-li k úpravě velikosti některé tabulky, pak to vede k výmazu dat z databáze. Obdobně při založení nové tabulky budou smazána data tabulky původní. tabulky mohou obsahovat údaje až 1000 záznamů podniků, až 1000 záznamů produktů, až 1000 záznamů vozidel. Přednastavené hodnoty jsou: 100 podniků, 100 produktů, 100 vozidel a 3083 vážení. počet záznamů vážení je závislý na kapacitě paměti vyhodnocovací jednotky. Pro jednotlivé záznamy je vyžadován následující počet bytů: - podnik 40 bytů - výrobek 40 bytů - vozidlo 13 bytů - vážení 82 bytů. počet bytů (no) pro vážení se vypočítá podle následujícího vzorce: no = 1/82 [ (40x počet podniků) (40x počet výrobků) (13x počet vozidel)] nastavení automatického výmazu určuje, jak se bude indikátor chovat, když se pokusíme vážit při zaplněné paměti vyhodnocovací jednotky daty. Jsou 2 možnosti: 1. nastavení NE (OFF nastavení z výroby) na displeji se objeví hláška OUT OF MEMORY. V tomto případě si vyhodnocovací jednotka vyžádá zadání PINu a provede kompletní výmaz záznamů. 2. nastavení ANO (ON) indikátor hledá nejstarší záznam, tento smaže a nahradí novým. volba RESER LABELS se používá jako 2. krok při změně používaného jazyka. Pokud bychom jen změnili jazyk v konfiguraci Config, bez Reset labels budou popisy na displeji ve španělštině. maximální délka textového zápisu na etiketě poznámky je 20 znaků, u ostatních pouze 10 znaků. v tabulce COMPANY vložíme firmy zadáním kódu a názvu firmy v tabulce PRODUCT vložíme výrobek zadáním kódu a názvu výrobku v tabulce VEHICLES vložíme registrační značku a případně táru vozidla v tabulce WEIGHINGS můžeme procházet jednotlivá vážení a případně je modifikovat. Pole, která byla v menu etiket zakázána se neobjeví. 29

30 Menu WEIGHINGS (Vážení) Do menu Vážení se dostaneme tlačítkem F5 - WEIGHINGS. Obr.26. Výchozí menu Obr.27. Podmenu Weighings Pomocí této volby (viz Obr.27.) můžeme nastavovat následující položky: REPEAT TICKET (Znovu tisk) Tato volba umožňuje opětovné vytištění vážního lístku, který je v paměti uložen pod pořadovým číslem. Po zadání čísla lístku z rozsahu a potvrzení ENTER dojde na připojené tiskárně k vytištění lístku. DEL WEIGHINGS (Výmaz vážení) Tato volba se použije k uvolnění místa v paměti vyhodnocovací jednotky. Po otevření je nutno pomocí číslicové klávesnice zadat datum, do kterého se mají záznamy o vážení vymazat. Tvar datumu je: DD MM YY. Tato volba nevymaže vážení tranzitních vozidel. DELETE TRANZIT (Výmaz tranzitu) Pomocí této volby je možno vymazat záznamy o tranzitu, tj. operace dvojího vážení, u nichž bylo provedeno jen první vážení (tranzitní vozidla). N.TICKET (Číslo lístku) Tato volba umožňuje změnit pořadové číslo následného tištěného vážního lístku. Číslo lístku je možno vybrat z rozsahu a po potvrzení ENTER dojde ke změně čísla lístku Menu REPORTS (Výpis) Pomocí tohoto menu je možno provést výpis vozidlové přepravy výrobků firem. Obsah výpisu možno upřesnit výběrem z následujících voleb viz Obr. 28. a 29. Obr.28. Podmenu Reports 30

31 Obr.29. Podmenu Reports tranzit Obr.30. Výpis tranzit sortkey Podmenu REPORTS umožňuje následující volby viz Obr.31. a 32. Obr.31. Podmenu Výpis vážení Obr.32. Výpis vážení filtr Obr.33. Výpis vážení klíč Ještě další parametry ve volbě Klíč jsou: Č.lístku, Pole 1, Pole 2. Poznámka: Zobrazení na Obr.33 nemusí být výchozí, zpravidla se zobrazí poslední použité nastavení 31

32 Menu TICKETS (Lístky) V podmenu Lístky jsou uvedeny volby podle Obr.34. a 35. Obr.34. Podmenu Tickets Výběr druhu lístku u všech voleb je možno provést z nabízených variant viz Obr.35. Obr.35. Volba 1.vážení Menu GATE (Brána) Tato volba umožňuje správu brány (závory, semaforu) na výjezdu z mostní váhy. Ovládání brány se děje přes kartu číslicových vstupů/výstupů (89406). Význam voleb: GATE SCALE 1 GATE SCALE 2 brána pro váhu 1 brána pro váhu 2 ACTIVATED YES/NO funkce brány je/není aktivována MIN.WEIGHT xxx KG minimální hmotnost, na kterou brána reaguje, že se na váze nachází vážený objekt (hodnota až do max.váhy) OUTPUT [0x:y] adresa výstupu na kartě číslicových vstupů/výstupů x adresa v/v karty (modulu), kterou jsme nastavili y pořadové číslo relé v dané kartě Pozor Pokud jsme zadali špatnou adresu karty, pak se po zadání objeví adresa s otazníkem, např. [08:1]? Zde jsme zadali adresu v/v modulu jako 08, i když máme jeden modul s adresou 01. Příklad funkce brány: zvolíme si funkci brány na relé č.1, modulu s adresou 01 červené světlo semaforu (závora dole) připojíme na výstup relé 1 s označením NC (normálně uzavřen) zelené světlo semaforu (závora nahoře) připojíme na výstup relé 1 s označením NO (normálně otevřen) v klidovém stavu na semaforu svítí červené světlo (závora dole) 32

33 při nájezdu kamionu na váhu (má vyšší hmotnost než je zadáno v Min.Weight) a během jeho pobytu na váze stále svítí červené světlo (závora je dole) po ukončení vážení (vážení je zaevidováno) dojde k přepnutí světel na semaforu, zhasne červené a rozsvítí se zelené (závora se zvedne tento stav potrvá po dobu dalšího pobytu kamionu na váze jakmile na váze bude menší hmotnost než je uvedeno v Min.Weight, rozsvítí se červené světlo (závora dole) 33

34 4. APLIKACE PRŮMYSLOVÉHO VÁŽENÍ (INDUSTRIAL) Tato aplikace se používá pro normální vážení produktů. Změna nastavení z aplikace MOSTNÍ VÁHA se provede následujícím postupem: SETUP - ANO - ENTER - INDICATOR - zadat PIN a ENTER - CONFIG - SNR - APPLICATION - TRUCK SCALE - INDUSTRIAL - ENTER - ESC Na displeji se zobrazí následující informace viz Obr.36. Obr.36. Nastavení aplikace Industrial 4.1. ZÁKLADNÍ OPERACE A OVLÁDÁNÍ Normální vážení - po změně aplikace se přesvědčíme o správnosti vážení - na plošinu váhy umístíme známé závaží a kontrolujeme údaj na displeji - pokud nesouhlasí, je nutno provést kalibraci v menu SCALE n Nula nulování údaje na displeji - reset hodnoty na displeji se provádí klávesou Tára - normální tára se může zadat 2 způsoby, buďto tlačítkem F1 pod displejem nebo klávesou - manuální tára se zadává zapsáním hodnoty pomocí numerických kláves, potvrzením některou z kláves ENTER a stlačením některého z tlačítek pro táru graficky znázorněno: na displeji se krátce zobrazí TARA MANUAL a pak hodnota táry se znaménkem mínus Obr.37. Zadání manuální táry - programovaná tára se musí nejdříve definovat číslem (1 20), potvrdit některou z kláves ENTER, stisknout tlačítko F2, číselně zadat hodnotu táry a znovu potvrdit tlačítkem ENTER. 34

35 graficky: na displeji se krátce zobrazí MANUAL TARE a pak hodnota táry se znaménkem mínus Obr.38. Zadání programované táry pro použití programované táry je nutno zadat její číslo graficky: tím je vyvoláno zobrazení táry uložené pod použitým číslem viz Obr.38. Vypnutí táry postup je jednotný, nezáleží na tom, kterou táru chceme vypnout. K vypnutí se používá tlačítko F3. Lze použít i klasický postup pomocí kláves Přepínání hmotnosti brutto/netto Vzájemné vazby mezi informací (GROSS, NET) na displeji a signalizací indikátoru NET jsou uvedeny v následující tabulce. K přepínání se používá tlačítko F4 nebo klávesa B/N. Tisk vážního lístku Pro tisk vážního lístku nutno stisknout klávesu - Jestliže nastavení funkce PRINT MIN neodpovídá změřené hmotnosti, objeví se na - displeji hláška Weight not valid Jestliže není hmotnost stabilní, pak po stisknutí klávesy pro tisk se objeví na displeji hláška Waiting to print 35

36 Počítání kusů K zapnutí této funkce nutno klávesou F přepnout zobrazení na displeji do režimu počítání kusů viz Obr. 39. Obr.39. Displej pro počítání kusů Postup: - na prázdnou váhu umístíme známý počet kusů produktů na displeji je zobrazena jejich celková hmotnost) - stiskneme tlačítko F1 - pomocí numerické klávesnice zapíšeme počet kusů produktů - potvrdíme některou klávesou ENTER na displeji se zobrazí hmotnost všech kusů i JEDNOTKOVÁ HMOTNOST viz. Obr.40. Obr.40. Zobrazení jednotkové hmotnosti - po vložení dalších kusů bude na displeji průběžně zobrazováno viz Obr.41.: * počet kusů * celková hmotnost produktů i * jednotková hmotnost Obr.41. Počítání kusů Pro výstup z funkce počítání kusů použijeme tlačítko F2 Ruční zadání jednotkové hmotnosti Známe-li hmotnost jednoho kusu produktu, pak můžeme jeho jednotkovou hmotnost zadat ručně: - numerickou klávesnicí zadat hmotnost 1 ks - potvrdit ENTER - stisknout tlačítko F1 Na displeji bude řádek s jednotkovou hmotností zobrazen 2x viz Obr.42. Obr.42. Ruční zadání jednotkové hmotnosti 36

37 Suma součty Tato funkce poskytuje součet hodnot jednotlivých vážení i celkový součet vážení. K připočtení současné hmotnosti na váze je nutno pokaždé stlačit tlačítko Suma Na displeji je zobrazena současná hmotnost (4.105 kg), počet vážení (4) a celkový součet hmotnosti ( kg) viz Obr.43. Obr.43. Součet vážení Zrušení této funkce se dosáhne stiskem tlačítka F6 (EIT Σ). Celková hmotnost i počet vážení se vynulují. V režimu Suma součty je možno i tisknout vážní lístek. K tomu je třeba stisknout klávesu pro tisk - Jestliže nastavení funkce PRINT MIN neodpovídá změřené hmotnosti, objeví se na - displeji hláška Weight not valid Jestliže při stisknutí tlačítka pro tisk není hmotnost stabilní, pak se objeví na displeji hláška Waiting to accumulate Jestliže při stisknutí tlačítka pro tisk nebude vypnuta součtová funkce, nebude lístek uzavřen a na displeji se objeví hláška Ticket open Dávkovací funkce Dávkovací funkce umožňuje navážit nebo odvážit kontrolovaně jeden produkt automaticky. Elektromechanický dávkovací systém sestává z jednoho nebo více externích modulů na DIN liště obsahující digitální výstupy (relátka) a vstupy. Tyto moduly jsou připojeny k MATRIu II přes sériový port RS485 pomocí výstupu COM3 nebo COM4 (dodatek k základní sestavě). Existjí 6 pracovních režimů, které se vybírají v aplikačním menu konfigurace. Po jejich výběru, se objeví kontextové menů pro další nastavení. Dávkovací program umožňuje interakci s dalšími prvky systému (alarmy světelné a zvukové, spoštěcí tlačítka, blokační bezpečností senzory, PLC, atd.) Hlavní charakteristiky dávkovacího programu: Jedno nebo dvourychlostní dávkování Šest dávkovacích funkcí : 2 pro navažování, 2 pro odvažování, navažování + odvažování a navažování/odvažování. Možnost práce s hmotností nebo kusy Dávkovaní v bruto nebo neto (pouze v navažovací funkci) Možnost provádět cykly (do 99) Programování hmotnosti v-letu (uzavření dávkování) s konfigurovateným nastavením Dávkovací parametry nastaveny přes konfiguraci nebo přes klávesnici uživatelem při spuštění dávkování Nastavitelné chybové hladiny "pod - nad" - nastavenou hmotnost Nastavitelné chybové hladiny jako absolutní hodnoty hmotnosti nebo procentuální hodnoty Nastavitené hlášení chybějícího materiálu Možnost doplňování materiálu do násypky v okamžiku hlášení chybějícího materiálu pokud se pracuje v režimu odvažování Spouštění dávkování přes externí vstup, klávesnici nebo automaticky 37

38 Nezávislá konfigurace dávkování a paraemtrů pro váhu 1 a váhu 2 Nastavitelné zpoždění před přijetím konečné hmotnosti po ukončení dávkování Chybové a procesní hlášení spínají relátka dle nastavní. Startovací obrazovka dávkování. V menu aplikace průmyslového vážení, se dostaneme do následující obrazovky. Pokud nejsou zobrazeny ikony dávkování, musíme stiksnout tlačítko F, jelikož tyto funkce jsou až v druhé skupině kontextových tlačítek. Tlačítko provede tisk posledního dávkování. Tlačítko spustí dávkování podle vybraného režimu : Režim Klávesa Ikona Funkce Základní navažování F4 Spustí funkci navažování Základní odvažování F4 Spustí funkci odvažování 1 PROD.-Navažování F4 Spustí funkci navažování 1 PROD.- Odvažovnání F4 Spustí funkci odvažování Navažování+Odvažování F4 Spustí navažování + odvažovnání Navažování / Odvažování F4 F5 Spustí funkci navažování Sputí funkcí odvažování Základní navažování a základní odvažování umožňuje provést navažování a odvažování bez cyklů a se základní a rychlým nastavením. 1 PROD.- Navažování umožňuje provést jeden nebo více (do 99) cyklů navažování. 1 PROD.- Odvažování umožní aby z vážené násypky bylo odsypáno stanovené množství materiálu. Odvažování se provádí vždy v režimu neto hmotnost nebo počet kusů. Navažování+odvažování provádí navážení (vždy v režimu bruto) následován jedním nebo více odvažovacích cyklů (již v režimu neto). 38

39 Navažování/odvažování podobně jako navažování+odvažování provede tyto propojené operace, ale tyto operace nejsou automaticky propojené. Zde potom budou dvě tlačítka pro spuštění navažování druhé pro odvažování. Dávkovací obrazovka. Obrazovka, je příklad dávkovací obrazovky v režimu navažování. Popis obrazovky : A: Zobrazení pracovní funkce B: Zobrazení cílové dávky. V tomto případě dávka je 400kg a případně čítač navážení a odvážení. C: Zobrazení aktuálního stavu dávky D: Grafické zobrazení a procentuální stavu navážení nebo odvážení. E: Zobrazuje aktuální status procesu : "CHARGE FAST" : Rychlé navážení při 2 rychlostech "CHARGE SLOW": Pomalé navážení při 2 rychlostech "DISCHARGE FAST": Rychlé odvážení při 2 rychlostech "DISCHARGE SLOW": Pomalé odvážení při 2 rychlostech "STABLE?" : Čeká na stabilitu pro čtení hmotnosti "WAIT...": Programovatelé spoždění po ukončení dávkování "EMPTYING - nn" : Aktivované vyprazdňovací relé, nn je zbývající čas "**PAUSED**": Pauza aktivovaná klávesnicí nebo externím vstupem. Během tohoto času, navažovací a odvažovací relé jsou deaktivovány. "ETERNALLY BLOCKED": Dávkování blokováno externím číslicovým vstupem. Během blokace navažovací a odvažovací relé jsou deaktivovány. Během dávkovacího procesu, lze celý proces pozastavit, stiknoutím klávesy. nebo přes externí vstup. V každém případě, výstupní relé se vrátí do klidové pozice. Obrazovka bude vypadat následně: 39

40 V tomto okažiku, lze znovuspustit proces dávkování stisknutím tlačítka PLAY nebo definitivně ukončit dávkovací proces stisknutím tlačítka STOP. Také lze externím vstupem CONTINUE znovuspustit proces nebo externím vstupem CANCEL zrušit celý proces dávkování. Fáze při módu Základní navažování a Základní odvažování Start funkce stisknutímtlačítka F4 nebo externím vstupem.* Vložení dávkovacích vstupních parametrů dle konfigurace. Provedení příkazu startu*. Vyčkání na stabilizaci a sejmutí počáteční hmotnosti. Začátek dávkování při jedné nebo dvou rychlostech dle konfigurace. Patřičné relé jsou aktivovány. Lze navažovat nebo odvažovat. Pro dvě rychlosti: při dosažení nastavené hmotnosti pro rychlé vážení se vypne dané relé a zůstane v činnosti pouze relé pro pomalé dávkování. Při dosažení nastavené hmotnosti pro pomalé vážení se vypne dané relé. Vyčkání na stabilizaci hmotnosti. Po stabilizaci hmotnosti čekání programoný čas (parametr WAIT TIME) Přečtení konečné hmotnosti pro výpočet dávkované hmotnosti. Vykonání konečnou procesní funkci*. Automatický tisk lístku*. *) Bude vykonáno pokud je funkce nakonfigurována. Fáze při módu 1 PROD.-Navažování, 1 PROD.-Odvažování a Navažování/Odvažování Start funkce stisknutím tlačítek F4 nebo F5 (dle příslušnosti) nebo externím vstpem*. Vložení dávkovacích vstupních parametrů dle konfigurace. Čekání na příkaz spuštění startu*. Provedení příkazu startu*. Čekání na cyklový příkaz startu*. Provedení příkazu počátečního cyklu*. Vyčkání na stabilizaci a sejmutí počáteční hmotnosti. Začátek dávkování při jedné nebo dvou rychlostech dle konfigurace. Patřičné relé jsou aktivovány. Lze navažovat nebo odvažovat. Pro dvě rychlosti: při dosažení nastavené hmotnosti pro rychlé vážení se vypne dané relé a zůstane v činnosti pouze relé pro pomalé dávkování. Při dosažení nastavené hmotnosti pro pomalé vážení se vypne dané relé. Vyčkání na stabilizaci hmotnosti. Po stabilizaci hmotnosti čekání programoný čas (parametr WAIT TIME) Přečtení konečné hmotnosti pro výpočet dávkované hmotnosti. Vykonání poslední cyklus*. Vykonání vyprazdňování*. Pokud zůstávají cykly k vykonání, vrátí se na bod 5. Vykonání konečnou procesní funkci*. Vykonání vyprazdňování*. Automatický tisk lístku*. *) Bude vykonáno pokud je funkce nakonfigurována. V módu Navažování/Odvažování nelze provést cykly. Dávkování v hrubé hmotnosti se provádí dokud se nedocílí nastavená hodnota. Fáze při módu Navažování+Odvažování Start funkce stisknutímtlačítka F4 nebo externím vstupem.* Vložení dávkovacích vstupních parametrů dle konfigurace. Čekání na příkaz spuštění startu*. Provedení příkazu startu*. Čekání na příkaz start navažování*. Provedení počátečního navažování*. Vyčkání na stabilizaci a sejmutí počáteční hmotnosti. 40

41 8. Spuštění navažování jednou nebo dvěma rychlosti dle konfigurace. Patřičná relé jsou aktivovaná. 9. Pro dvě rychlosti: při dosažení nastavené hmotnosti pro rychlé vážení se vypne dané relé a zůstane v činnosti pouze relé pro pomalé dávkování. 10. Při dosažení nastavené hmotnosti pro pomalé vážení se vypne dané relé. 11. Vyčkání na stabilizaci hmotnosti. 12. Po stabilizaci hmotnosti čekání programoný čas (parametr WAIT TIME) 13. Přečtení konečné hmotnosti pro výpočet dávkované hmotnosti. 14. Vykonání poslendí činnost v navažování.* 15. Čekání pro příkaz odvažování*. 16. Vykonání počáteční odvažování.* 17. Vyčkání na stabilizaci a sejmutí počáteční hmotnosti pro start odvažování. 18. Spuštění odvažování jednou nebo dvěma rychlosti dle konfigurace. Patřičná relé jsou aktivovaná. 19. Pro dvě rychlosti: při dosažení nastavené hmotnosti pro rychlé vážení se vypne dané relé a zůstane v činnosti pouze relé pro pomalé dávkování. 20. Při dosažení nastavené hmotnosti pro pomalé vážení se vypne dané relé. 21. Vyčkání na stabilizaci hmotnosti. 22. Po stabilizaci hmotnosti čekání programoný čas (parametr WAIT TIME) 23. Přečtení konečné hmotnosti pro výpočet dávkované hmotnosti. 24. Vykonání poslendí činnost v odvažování.* 25. Pokud zůstávají cykly k vykonání, vrátí se na bod Vykonání konečnou procesní funkci*. 27. Vykonání vyprazdňování*. 28. Automatický tisk lístku*. 29. Pokud zůstávají procesní cykly k vykonání, vrátí se na bod 3, v opačném případě proces je ukončen. *) Bude vykonáno pokud je funkce nakonfigurována. 41

42 4.2. KONFIGURACE APLIKACE INDUSTRIAL Na Obr.44 jsou uvedeny piktogramy pro základní funkce tlačítek F1 F6. Doplňková tlačítka jsou přístupná po stisku klávesy F. Obr.44. Základní funkce tlačítek aplikace Industrial Následným stlačením tlačítka F6 se dostaneme do menu Industrial viz Obr.45, 46. Obr.45. Menu Industrial Obr.46. Volby Totalizer Ve volbě TOTALIZER je možno nastavit Typ lístku: - standard - programován nebo - deaktivován Obr.47. Volby Typ lístku 42

43 Ve volbě PROGRAMED TARES je možno nastavit: - výpis - editace - vymazat Obr.48. Volby Programed tares Editaci hodnot všech uložených tár možno provádět ručně. Pomocí šipek vyhledáme příslušnou táru. Po stisknutí tlačítka F6 zadáme numerickou klávesnicí požadovanou táru. Zadaná hodnota se uloží po potvrzení tlačítkem ENTER. Obr.49. Editace táry Konfigurace dávkování Pro vstup do dávkovacího menu nastavení, je nutné zadat PIN. Po zadání PINu, se provede výběr váhy (VÁHA 1 nebo VÁHA2). Po výběru váhy se provede výběr samotné dávkovacího režimu. Po výběru jednoho z režimu dávkování, provedeme jeho nastavení (SETTINGS). V obrazovkách nastavení, které se liší podle režimu, provedeme kompletní nastavení dávkovacího procesu. Funkce nastavení dávkovacích procesů: MODE : Zadáváme, chceme li provést dávkování v hmotnostních jednotkách (WEIGHT) nebo kusech (PIECES). 43

44 BEGIN FUNCTION: Jakým způsobem provedeme spuštění dávkovacího procesu. Spustit proces lze po stisknutí tlačítka (KEY), po aktivaci digitálního vstupu (DIGITAL INPUT) nebo jednou z předchozích možností (KEY OR INPUT) START CHARGE: Spuštění navažování. Stejná funkce jako START PROCESS ale pouze pro navažování v módu NAVAŽOVÁNÍ/ODVAŽOVÁNÍ. START DISCHARGE: Spuštění odvažování. Stejná jako START PROCES ale pouze pro odvažování v módu NAVAŽOVÁNÍ/ODVAŽOVÁNÍ. PROCESS: Výběr procesních parametrů, v závislosti na vybraný mód. Platí pouze pro 1 PROD.Navažování, 1PROD.-Odvažování a Navažování/Odvažování. PROCESS START: Stanovujeme, má-li dávkovací proces být spuštěný automaticky nebo čekat na potvrzení: AUTO: Proces se spustí automaticky bez nutnosti potvrzování KEY: Proces se zastaví, a čeká na potvrzení stisknutím klávesy. INPUT: Proces zastaví a čeká na signál z jednoho z digitálních vstupů. KEY+INPUT: Proces zastaví a čeká na potvrzení stisknutím klávesy nebo signalizací na jednoho ze vstupů. INITIAL FUNCTION: Umožňuje provést výběr funkce která bude provedena na počátku procesu. Viz dále. END FUNCTION: Umožňuje provést výběr funkce, která bude provedena na ukončení procesu. Viz dále. ASK CYCLES: Má se jednotka dotazovat na cyklické dávkování? Možnosti jsou : NO : jednotka se nedotazuje na cykly LAST: Jednotka se dotazuje na cykly. Přednastavený počet cyklů je posledně zadané množství. ASK: Jednotka bude vyžadovat zadat počet cyklů dávkování. Musí být zadáno počet cyklů. No. CYCLES: Zadání počet cyklů, pokud v předchozím nastavení nebylo zadáno NO. Je možné zadat číslo 1 až 99. CHARGE: Nastavení navažovacích parametrů : SPEEDS: Dávkování jednorychlostní nebo dvourychlostní. 2 SPEEDS: 2 rychlostní dávkování. Na začátku dvě relé aktivní, potom pouze jedno. 1 SPEED: 1 rychlostní dávkování. Pouze jedno relé aktivní. ASK CHARGES: Dotaz na počet navažování. NO: není požadavek na více navažení. LAST: Požaduje se zadání počet navážení. Přednastavený počet cyklů je posledně zadané množství. ASK: Jednotka bude vyžadovat zadat počet navážení. Musí být zadán počet. No. CHARGES: Počet cyklů navážení. Hodnota mezi ASK DISCHARGES: Dotaz na počet odvážení. NO: není požadavek na více odvážení. LAST:POžaduje se zadání počtu odvážení. Přednastavený počet cyklů je posledně zadané množsví. ASK: Jednotka bude vyžadovat zadat počet odvážení. Musí být zadán počet. No. DISCHARGES: Počet cyklů navážení. Hodnota mezi Pokud se vybere hodnota 0, jednotka bude provádět odvažování pokud bude dostatek materiálu v násypce/váze pro zajištění kompletního cyklu. WEIGHT TYPE: Spůsob navažování dle typu hmotnosti: NET: Hmotnost nebo počet kusů k dávkování bude bráno jako čiská hmotnost (neto) a přičteno k hmotnosti která je v daném okamžiku na váze. GROSS: Hmotnost nebo počet kusů k dávkování bude bráno jako celková hmotnost (bruto). ASK: Výběr typu se provede uživatelem. ASK WEIGHT: Dotaz bude li se zadávat hmotnost nebo počet kusů. NO: Hmotnost nebo kusy neni nutné zadávat. Nastavená hodnota v paremtru TARGET WEIGHT bude použita. LAST: Je nutné provést výběr mezi hmotností a počtem kusů. Přednastavená hodnota je posledně použitá. 44

45 ASK: Hmotnost nebo kusy je nutné zadat. START CHARGE: Stanovení, jestli navažování začíná automaticky, nebo se čeká na potvrzení: AUTO: Proces se spustí automaticky bez nutnosti potvrzování KEY: Proces se zastaví, a čeká na potvrzení stisknutím klávesy. INPUT: Proces zastaví a čeká na signál z jednoho z digitálních vstupů. KEY+INPUT: Proces zastaví a čeká na potvrzení stisknutím klávesy nebo signalizací na jednoho ze vstupů. START DISCHARGE: Stanovení, jestli navažování začíná automaticky, nebo se čeká na potvrzení: AUTO: Proces se spustí automaticky bez nutnosti potvrzování KEY: Proces se zastaví, a čeká na potvrzení stisknutím klávesy. INPUT: Proces zastaví a čeká na signál z jednoho z digitálních vstupů. KEY+INPUT: Proces zastaví a čeká na potvrzení stisknutím klávesy nebo signalizací na jednoho ze vstupů. TARGET WEIGHT: Pro nastavení jestli dávkování bude provedeno v hmotnostních jednotkách nebo kusech v případě, kdy jsme ve výběru ASK WEIGHT=0. INFLIGHT: Hmota "v letu". Jedná se o nastavení dopravního zpoždění materiálu v letu. INFLIGHT: Hmotnost při které pomalé navažovací relé bude vypočítávat své ukončení dávkování. Výpočet ukončení činosti relátka je následující: Vypnutí pomalého relé = cílová hmotnost - materiál v letu. CORRECTION: Procentuální oprava, provedená na hodnotu materiálu v letu po ukončení dávkování. Znamená to, že po dávkování, se vypočítá chyba (rozdíl mezi realnou hmotností a cílovou hmotností) a procento tohoto rozdílu se přičte nebo odečte od hodnoty materiálu v letu dle následujícího vzorce: Korekčnní hodnota=(cílová hm.-reálná hm.)*(korekce)/100 MA. CORRECTION: Maximální hodnota opravy která bude provedena jednorázově. Pokud po provedení výpočtu korekční hodnoty, tato hodnota bude větší než je maximální hodnota opravy, pouze tato korekce bude aplikována. Pokud je tato hodnota nastavena na 0, toto porovnání a tudiž tato procedura, nebudou provedeny. SLOW SECTION: Tento parametr se objeví pouze při dvourychlostním dávkování. Stanovuje bod ukončení činosti rychlého relé. Od toho bodu, pojede pouze pomalé relé. Pro výpočet bodu ukončení činosti rychlého relé, odečteme od požadované hmotnosti hmotnost v letu a programovaný parametr SLOW SECTION. Vypnutí rychlého relé = cílová hm. - hm. v letu - konec rychlého relé ERROR MARGIN: Meze chyby. Provádíme kontrolu a umožňujeme vydat chybové hlášení podle odchylky od stanovené cílové hmotnosti. Tato funkce je volitelná. 45

46 Spodní hranice chyby je nezávislá od horní hranice chyby a mohou být nastaveny v hmotnostních jednotkách nebo procentech dávkovaného množství. TYPE OF MARGIN : Druh meze je v hmotnostních jednotkách (WEIGHT) nebo procentech (PERCENT). ERROR MARGIN +: Kladná mez chyby. Pokud reálná hmotnost převyšuje tuto hodnotu absolutně nebo procentuálně, chybové hlášení se objeví na displeji a relé DOSING ERROR a ERROR budou aktivovány (pokud byla nastavena). ERROR MARGIN -: Záporná mez chyby. Pokud reálná hmotnost převyšuje tuto hodnotu absolutně nebo procentuálně, chybové hlášení se objeví na displeji a relé DOSING ERROR a ERROR budou aktivovány (pokud byla nastavena). nebo Jednotka umožní pokud nastavna chyba v mezích vážení, tuto dávku přijmout odmítnout. Pokud se prováděl cyklus dávek a tato nebude akceptována, potom nebude brána v úvahu a bude opakována. MATERIAL ERROR: Chybové hlášení které nastane, pokud bude chybět materiál pro dávkování. Pokud se provede aktivace tohoto parametru, potom nastane chybové hlášení během dávkování pokud hmotnost nebude narůstat. Detekce této situace se provádí podle dvou parametrů: TIME: Čas v sekundách kdy se čeká na růst dle parametru WEIGHT CHANGE. Pokud je to čas 0, potom je tato funkce neaktivní. WEIGHT CHANGE: Změna hmotnosti v dílcích. Může nabývat hodnot 2,5,10,20,50,100 a 200 d. Hodnota znamená, kolik se musí změnit hmotnost na váze za uvedený čas v parametru TIME aby nenastalo hlášení MATERIAL ERROR. Pokud tato situace nastane, potom během procesu dávkování lze provést jednu z následujících rozhodnutí : CANCEL (zrušení procesu dávkování), RESUME (Pokračovat v bodě kde nastal proces chybového hlášení. Použije se např. po vyřízení problému který navodil tuto situaci), END (Přijmout stav vážení jaký je a pokud již nějaká část procesu proběhla, přijat ji tak jak zůstala před chybovým hlášením). WAIT TIME: Doba čekání po ukončení dávkování a stabilizaci hmotnosti. Po ukončení této čekací doby, proces pokračuje kontrolou chyb mezí. Pokud během doby čekání hmotnost se stane nestabilní, časovač doby čekání se vrací na nulu. Tato funkce se použije tam, kde čekání na stabilizaci není dostatečné protože může dopadat materiál na váhu i po stabilizaci váhy. Hodnota se zadává v sekundách s jedním desetiným místem. INITIAL FUNCTION: Umožňuje provést výběr funkce, která bude provedena ihned po startu dávkování. Viz dále. END FUNCTION: Umožňuje provést výběr funkce, která bude provedena ihned po ukončení dávkování. Viz dále. EMPTYING: Vyprazdňování. Jedná se o aktivaci relé po dávkováním nebo ukončení procesu v případě cyklického procesu. OFF: Funkce se neoužívá. END CHARGE: Vyprazdňovací relé se aktivuje na konci každého dávkování, nehledě jestli se jedná nebo ne o cyklický proces. END OF PROCESS: Vyprazdňovací relé se aktivuje na konci poslední dávky cyklu nebo dávkování. EMPTY TIME: Programovaný čas vyprazdňování. Po tuto dobu, vyprazdňovací relé bude aktivní. TICKET AUTO: Pokud je požadavek na automatický tisk lístku po každém dávkovacím procesu. RELAY CONFIG: V tomto menu se provede přiřazení fyzickému relé k dané funkci, která relé bude aktivovat. Příklad výběru relé k funkcím. 46

47 Relé \ Funkce Zákl. navažování Zákl. odvažování 1 PROD.-Navažování 1 PROD.Odvažování Navažování+Odva žování Navažování/Odvaž ování RYCHLÉ NAVAŽOVÁNÍ POMALÉ NAVAŽOVÁNÍ RYCHLÉ ODVAŽOVÁNÍ POMALÉ ODVAŽOVÁNÍ CHYBA CHYBA DÁVKOVÁNÍ CHYBĚJÍCÍ MATERIÁL AKTIVOVÁNO PAUSA VYPRAZDŇOVÁ NÍ RELÉ A RELÉ B RELÉ C RELÉ D Tabulka 1: Funkce a jim přiřazená relé. Relé A až D jsou generické relé, která mohou být využita pro programované funkce (počáteční anebo koncové funkce, viz dále). INPUT CONFIG : Menu pro konfiguraci a přiřazení vstupů, které budou použita během dávkovacího procesu. Příklad obrazovky s přiřazením vstupů. 47

48 Vstup\ Funkce Zákl. navažování FUNKCE ZAČÁTEK Zákl. odvažování 1 PROD.Navažování 1 PROD.Odvažování Navažování+Odva žování Navažování/Odvaž ování ZAČÁTEK NAVAŽOVÁNÍ ZAČÁTEK ODVAŽOVÁNÍ START PROCESU START NAVAŽOVÁNÍ START ODVAŽOVÁNÍ PAUZA ZRUŠENÍ POKRAČOVÁNÍ BLOKOVÁNÍ VSTUP A VSTUP B VSTUP C VSTUP D Tabulka 2: Funkce a jim přiřazené vstupy. Vstupy A až D jsou generické a mohou být využita pro programované funkce (počáteční a nebo koncové funkce, viz dále). Programovatelné počáteční a koncové funkce. V různých konfiguračních krocích, mohou být vybrané počáteční nebo koncové funkce které budou spuštěné na počátku nebo konci procesu dávkování. Pokud některé z těchto funkcí je vybráno, dávkovací proces nepokračuje pokud není daná funkce provedena. V následující tabulce jsou uvedené funkce a jejich vlastnosti: Funkce Parametry Přístupna pro základní dávkovací módy Komentář TARE Ne Ano Odpovídá stisknutím tlačítka TARA CLEAR TARE Ne Ano Odpovídá stisknutí tlačítka odtárování. TOTALIZE Ne Ne Odpovídá stisknutím tlačítka Sumace END TOTALIZE Ne Ne Odpovídá stisknutí tlačítka EIT Sumance WAIT Ano Ne Čeká čas dle parametru. RELAY A ano ano Čeká čas dle parametru a aktivuje relé A RELAY B ano ano Čeká čas dle parametru a aktivuje relé B RELAY C ano ne Čeká čas dle parametru a aktivuje relé C RELAY D ano ne Čeká čas dle parametru a aktivuje relé D INPUT A ano ano Čeká na sepnutí vstupu A pro pokračování INPUT B ano ano Čeká na sepnutí vstupu B pro pokračování INPUT C ano ne Čeká na sepnutí vstupu C pro pokračování INPUT D ano ne Čeká na sepnutí vstupu D pro pokračování 48

49 5. KONFIGURACE A KALIBRACE MATRI II Úvod V menu konfigurace a kalibrace vyhodnocovací jednotky lze najít různé parametry: parametry s neomezeným přístupem, které je možné kdykoliv číst a měnit parametry určené pouze ke čtení, které nelze měnit parametry chráněné, které je možné kdykoliv číst, ale které je možné měnit pouze za určitých podmínek Vstup do menu konfigurace a kalibrace je možný z funkce jednotky pro vážení. Je nutné stisknout klávesu SETUP viz Obr.50. Obr.50. Displej pro vstup do konfigurace Následně je nutno šipkami zvolit ANO a po potvrzení tlačítkem ENTER možno vybrat z voleb INDICATOR, SCALE 1 a SCALE 2 viz Obr.51. Obr.51. Setup mode Ovládání: výběr volby se provede šipkami nahoru a dolů, vstup do volby šipkou vpravo, návrat o 1 úroveň šipkou vlevo, potvrzení volby nastaveného parametru tlačítkem ENTER, návrat do režimu vážení tlačítkem ESC. Pro vstup do další volby bude vyžadováno zadání správného identifikačního kódu (PIN) viz Obr.52. Obr.52. Výzva k zadání identifikačního kódu Zadání PINu nelze přeskočit. Zadáme-li PIN nesprávný, bude umožněn přístup pouze k parametrům nechráněným. Pro přístup a ke změně chráněných parametrů, kromě zadání správného PINu, musí být minipřepínač na zadní stranšě vyhodnocovací jednotky (mechanická plomba) v poloze UNLOCK viz obr. 49

50 Tento přepínač je na zadní stěně přístroje pod zaplombovaným kovovým krytem viz Obr.53. Obr.53. Umístění mechanické plomby Pokaždé, když se změní některý chráněný parametr, bude zaregistrován přístup v parametru CAL.COUNTER (určený pouze ke čtení) a datum této poslední změny bude zaregistrováno v parametru (určeném pouze ke čtení) CAL.DATE v konfiguraci obecných parametrů, které se nachází v SETUP\SCALE n\config SCALE. Celkové menu konfigurace (schéma) vyhodnocovací jednotky Matrix II je zobrazeno na Obr 54.. Jednotlivé položky (podmenu) budou v následujícím podrobně vysvětleny. K pohybu uvnitř menu je nutné používat kurzory. k pohybu na stejné úrovni se používají kurzory vlevo a vpravo ( ) ke změně úrovně se používají kurzory se šipkami nahoru nebo dolů ( ) po vybrání některého parametru, je možné ho změnit stisknutím tlačítka a zadáním požadované hodnoty, nebo zvolit jednu z možností ( ) na potvrzení volby se stiskne tlačítko nebo klávesa ENTER. K výstupu z menu je nutné stisknout klávesu ESC 50

51 Obr.54. Celkové schéma konfigurace Matrix II 51

52 Na dalším schématu, Obr.55, je konfigurace analogové váhy, na Obr.56 je schéma digitální váhy. Obě schémata se liší pouze číselnou kalibrací (CAL mv) u analogové váhy a kalibrací digitálních snímačů (CONFIG DCELL) u digitální váhy. Obr.55. Menu analogové váhy Obr.56. Menu digitální váhy 52

53 5.1. MENU INDICATOR Pro vstup do menu nutno zadat správný identifikační kód (PIN) viz Obr.57. a potvrdit tlačítkem ENTER. Obr.57. Vstup do menu Indicator Po zadání správného identifikačního kódu (PIN) a potvrzení ENTER se dostaneme do menu Indicator Obr.58. Menu Indicator Na displeji je vpravo nahoře zobrazena poloha mechanické plomby UNPROTECTED, což znamená, že je možno upravovat chráněné parametry. U některých voleb je zobrazeno jejich aktuální nastavení. Do podmenu se dostaneme posunutím zvýrazněného řádku šipkami, jeho otevření šipkou, návrat zpět na stejnou úroveň šipkou. Použití tlačítka ECS ukončí proces konfigurace a indikátor bude v režimu vážení Podmenu CONFIG V podmenu CONFIG najdeme položky viz Obr.58, zobrazení na displeji viz Obr.59. Obr.59. Schéma Config Obr.60. Displej Config (zobrazena jen část položek) Význam a možnosti jednotlivých položek: 53

54 SNR zobrazuje sériové číslo váhy, které se nedá měnit INITIAL SCALE zobrazuje aktuální váhu, která bude zobrazena na displeji po zapnutí přístroje Matrix II. Možnosti jsou zobrazeny na Obr.61. Obr.61. Volby Initial Scale LAST SCALE 1 SCALE 2 REMOTE - poslední používaná váha - váha 1 - váha 2 - vzdálený displej SCALE 1 dovoluje si prohlédnout (Obr.62.) nastavené parametry váhy 1, neumožňuje jejich změnu. Obr.62. Parametry Scale 1 (jen pro čtení) SCALE 2 dovoluje prohlédnout parametry váhy 2 (je-li použita), opět jen pro čtení. DATE zobrazuje aktuální datum ve formátu DD / MM / YY, s možností jeho změny pomocí číselné klávesnice. Po provedené změně nutno potvrdit ENTER TIME zobrazuje aktuální čas ve formátu HH : MM : SS, s možností jeho změny pomocí číselné klávesnice. Po provedené změně nutno potvrdit ENTER. AU.DISPLA zobrazuje aktuální nastavení displeje viz Obr.63. Obr.63. Zobrazení AU.DISPLAY Poznámky: Displej pouze zobrazuje aktuální nastavení, nastavení nelze měnit. Vybraná položka zobrazení je v příslušném řádku zvýrazněna značkou >. Neinstalovaná váha je v Configu označena viz Obr.60. U digitální váhy se volba mv / V nezobrazuje. 54

55 Význam jednotlivých voleb: OFF - nic se nezobrazuje WEIGHT NOT ACT.SCALE - čistá hmotnost neaktivní váhy WEIGHT SCALE 1 - čistá hmotnost váhy 1 WEIGHT SCALE 2 - čistá hmotnost váhy 2 mv / V ACTIVE SCALE - signál v mv/v od aktivní váhy mv / V SCALE 1 - signál v mv/v od váhy 1 mv / V SCALE 2 - signál v mv/v od váhy 2 x10 ACTIVE SCALE - čistá hmotnost aktuální váhy s 10-násobným rozlišením x10 SCALE 1 - čistá hmotnost váhy 1 s 10-násobným rozlišením x10 SCALE 2 - čistá hmotnost váhy 2 s 10-násobným rozlišením GROSS ACTIVE SCALE - hrubá hmotnost aktuální váhy s 10-násobným rozlišením GROSS SCALE 1 - hrubá hmotnost váhy 1 s 10-násobným rozlišením GROSS SCALE 2 - hrubá hmotnost váhy 2 s 10-násobným rozlišením TARE ACTIVE SCALE - nastavená tára aktivní váhy TARE SCALE 1 - nastavená tára váhy 1 TARE SCALE 2 - nastavená tára váhy 2 LCD CONTRAST volba umožňuje nastavení kontrast LCD displeje pomocí tlačítek + a v rozsahu -15 až +14. Obr.64. Nastavení kontrastu displeje LCD BACKLIGHT umožňuje volbu podsvícení displeje. Možnosti jsou: OFF LOW MEDIUM HIGH POWER RECOVER umožňuje volbu obnovení zobrazení displeje z režimu spánku. Možné volby jsou: POWER ON - zapnuto POWER OFF - vypnuto LAST STATE - poslední stav Obr.65. Volby Power recover Vybraná položka zobrazení je v příslušném řádku zvýrazněna značkou >. DISPLAY VER. informuje o použité softwarové verzi ovladače displeje. LANGUAGE umožňuje volbu jazykové lokalizace, možné volby jsou patrné z Obr.66. Obr.66. Volba jazykové lokalizace 55

56 KEYBOARD umožňuje volbu jazyka externí klávesnice PC, která je připojena konektorem PS/2 k Matrix II. Dostupné volby jsou vidět na Obr.67. Obr.67. Volba externí klávesnice SW.VERSION informuje o použité softwarové verzi ovladačů vyhodnocovací jednotky Matrix II APPLICATION dovoluje vybrat jednu z pracovních aplikací indikátoru viz Obr.68. Obr.68. Výběr aplikace MASTER PIN Tato volba umožňuje změnu identifikačního kódu (PINu). Nový PIN je nutno 2x správně zadat. Obr.69. Změna identifikačního kódu Při zadání nestejných kódů se na displeji objeví hláška o chybě viz Obr.70. Obr.70. Zadání chybného PINu STARTUP LOGO Tato volba umožňuje výběr úvodním zobrazení displeje při zapínání vyhodnocovací jednotky. Obr.71. Výběr startovacího loga LOGO DELAY Tato volba umožňuje nastavení zpoždění zobrazení loga v sekundách po dokončení startu vyhodnocovací jednotky. Hodnota zpoždění může být 0 až 15 sekund. 56

57 SW.UPDATE Tato volba se použije při změně software vyhodnocovací jednotky pomocí připojeného počítače. Počítač nutno připojit pomocí kříženého sériového kabelu do COM1. Komunikační rychlost nutno nastavit na baudů/s. Obr.72. Upozornění k použití volby sw.update Na displeji se objeví upozornění, že během inovace software se nesmí vypnout ani vyhodnocovací jednotka, ani počítač. V případě, že k vypnutí PC nebo Matrix II dojde, bude jednotka zablokována a odblokování je možné jen ve výrobním závodě. Po zadání správného PINu dojde k natažení nového software z PC, které je ukončeno automatickým restartem Matrix II do režimu vážení. Při update je na displeji zobrazena hláška o průběhu bootování (Obr.73.) a možnosti pouze jejího přerušení tlačítkem ESC. Obr.73. Průběh bootování software Jestliže bootovací proces nebude úspěšný, pak mohou nastat dva případy: 1. Došlo k přerušení spojení mezi počítačem a vyhodnocovací jednotkou, nebo došlo k přerušení bootovacího programu v PC, ale zařízení pokračuje v činnosti až do konce. V tomto případě nutno restartovat vyhodnocovací jednotku, znovu spustit bootovací program v PC a pokusit se o novou inovaci software. 2. Došlo k vypnutí napájení, k vypnutí vyhodnocovací jednotky bez úplného dokončení bootování, bez možnosti nového zapnutí, jednotka je softwarově zablokována a odblokování je možné speciálním programem jen ve výrobním závodě Podmenu COM 1 (COM 2, COM 3) V podmenu COM 1 (COM 2, COM 3) najdeme položky viz Obr.74., pomocí kterých konfigurujeme samostatně jednotlivé komunikační porty. Následující volby jsou stejné pro COM 1, COM 2 i COM 3. Obr. 74. Schéma COM 1 COM 3 57

58 Zobrazení voleb COM 1 na displeji je na Obr.75. Obr.75. Volby COM 1 MODE Ve vysílacím režimu jsou možné volby: OFF port je odpojený DEMAND přenáší se na základě vnějšího příkazu přes sériový port STREAM přenáší se vždy TICKET přenáší se na základě vnitřního příkazu (klávesa Print) SCALE Umožňuje volbu aktuální váhy zobrazenou na displeji při vážení. Možnosti jsou 1 a 2. DELAY Doba prodlevy mezi příkazem a odesláním dat. V režimu STREAM je to doba prodlevy mezi bloky přenášených dat. Možné volby jsou: OFF, 100 ms, 250 ms, 500 ms, 1 s, 2 s, a 10 s. FORMAT Formát přenášených dat pro DEMAND a STREAM. Možné volby jsou: F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, F13 BAUD Přenosová rychlost v baud/s Možné volby jsou: 4800, 9600, 19200, 38400, 57600, baud/s PARITY Volba počtu bitů a parita. Možné volby jsou: NONE-8Bits 8 bitů data EVEN-8Bits 8 bitů data, 1 bit parita sudá ODD-8Bits 8 bitů data, 1 bit parita lichá NONE-7Bits 7 bitů data EVEN-7Bits 7 bitů data, 1 bit parita sudá ODD-7Bits 7 bitů data, 1 bit parita lichá TERMINATION Nastavení zakončení bloku dat pro DEMAND a STREAM. Možné volby jsou: CR+LF, CR, LF, ET, CR+ET, NONE PROTOCOL Nastavení portu 485. Možnosti jsou: NONE, RS-485 Je-li vybrán protokol NONE, pak se automaticky ve volbě ADDRESS nastaví na 0. ADDRESS Adresa přístroje v síti RS-485. Možnosti jsou 0 až 99. Aby byl port funkční jako RS-232, musí být nastavena 0. Volby pro COM2 a COM3 jsou identické s popsanými pro COM1. 58

59 Podmenu OPTION BOARD Tato volba je přístupná je-li ve vyhodnocovací jednotce Matrix II volitelné příslušenství (karta) použito. Volitelná karta musí být namontována již před startem jednotky. Parametry viz Obr.76, pak lze měnit v závislosti na použitém modelu. RS TYPE MODULE Tato volba umožňuje identifikaci použitého volitelného příslušenství ve vyhodnocovací jednotce. U každé použité karty je nutno nastavit označení (model) a další parametry připojení. Význam a možnosti jednotlivých parametrů byly uvedeny ve stati COM 1. Obr.76. Schéma Option Board MODULE Zápis modulu volitelného příslušenství do konfigurace jednotky. Není-li volitelné příslušenství použito, je tato volba nedostupná. Další parametry MODE, SCALE, DELAY, FORMAT, BAUD, PARITY, TERMINATION, PROTOCOL, ADDRESS obdobně jako u COM Podmenu ETHERNET Tato volba umožňuje konfiguraci připojení do sítě určením IP adresy, masky a brány viz Obr.77. Obr.77. Volby Ethernet IP Umožňuje konfiguraci IP adresy v síti. Novou adresu nutno zapsat a potvrdit ENTER. MASK Umožňuje konfiguraci masky v síti. Novou masku nutno zapsat a potvrdit ENTER. GATEWAY Umožňuje konfiguraci brány v síti. Novou bránu nutno zapsat a potvrdit ENTER Podmenu PRINTER Možnosti nastavení některých parametrů připojené tiskárny a vážního lístku jsou vidět na Obr.78. Obr.78. Podmenu Printer 59

60 Všechny parametry jsou uvedeny ve schématu na Obr.79. Obr.79. Volby Printer PRINTER Tato volba umožňuje definovat speciální příkazy pro připojenou tiskárnu (např. řez a šířka písma). Možné nastavení: OFF Vypnuto, tiskárna nemá speciální příkazy ESC/P Tiskárna pro jazykovou mutaci ESC/P např. Epson L-300 SP- Tiskárny např. Star SP-2000, Samsung SRP-270 ESC/POS Tiskárny např. Epson TM-U220, Samsung SRP-275 Je-li použito nastavení SP- nebo ESC/POS, pak se v PAGE_W automaticky nastaví počet písmen na řádku na hodnotu 40. PAGE_L pouze u tiskáren ESC/POS Délka štítku v řádcích. Pomocí číselné klávesnice lze nastavit 0 až 99. Jestliže se použije tiskárna tipu ESC/POS, délka štítku v řádcích musí být větší nebo stejná jako součet: počtu řádků záhlaví, plus počet řádků zápatí stránky, plus počet řádků obsahu lístku, plus tři další řádky, které nelze využít pro tisk. Pro zadání délky stránky v palcích postupujte dle příkladu. Příklad: NUM.LINES = NUM.INCHES 6 Délka stránky 4 5½ Počet řádků PAGE_W Šířka strany lístku ve znacích. Možný výběr je: 40, 80 znaků ALIGN Požadovaný typ zarovnávání. Možné volby jsou: LEFT zarovnání vlevo CENTER zarovnání na střed RIGTH zarovnání vpravo HEADER_L Počet řádků určených pro záhlaví. Možné volby jsou: 0, 1, 2, 3, 4, 5 H.TET1 H.TET5 Vložení textu pro jednotlivé řádky záhlaví. Text se vkládá pomocí klávesnice. Vytisknout bude možné pouze takový počet řádků, který byl uveden v HEADER_L. Řádky mohou mít až 40 znaků. Příklad zobrazení na displeji je na Obr

61 Obr.80. Displej s hlavičkou H.TET1 FOOT_L Počet řádků určených pro zápatí lístku. Možné volby jsou: 0, 1, 2 F.TET1 2 Vložení textu pro jednotlivé řádky zápatí. Tisknout bude možné pouze počet řádků, který byl uveden ve FOOT_ L. Řádky mohou mít 40 znaků. N.LF Počet řádků oddělujících jednotlivé vážní lístky. Možné volby jsou: 0 až 99 TICKET_ID Pořadové číslo pro tisk lístků. Toto číslo se automaticky zvyšuje s vytisknutím každého lístku. Tuto hodnotu lze měnit. Maximální hodnota čísla lístku je Obr.81. Příklad lístku o šířce 40 znaků 61

62 Obr.82. Příklad lístku o šířce 80 znaků Podmenu TICKET Tato volba umožňuje výběr typu vážního lístku. Možné volby jsou vidět na Obr.83. Obr.83. Výběr typu vážního lístku 5.2. MENU SCALE 1 (analogová váha) V této části budou popsány parametry sloužící k definování analogové váhy. Vstup do parametrů SCALE 1 ukazuje Obr.84. Obr.84. Přístup k parametrům SCALE 1 Pro přístup je nutno zadat správný identifikační kód (PIN) viz Obr.85 a 86. Obr.85. Zadání identifikačního kódu Obr.86. Menu SCALE 1 Poznámka: Parametry digitální váhy od analogové váhy se liší pouze v sekci CAL mv. Tyto parametry budou samostatně rozebrány ve stati 5.3. U digitální váhy je sekce Config DCELL Podmenu CONFIG SCALE Tato volba umožňuje některé parametry jen prohlížet a pouze některé měnit. Obr.87. Displej CONFIG SCALE 62

63 Všechny položky podmenu jsou patrné z Obr.88. Obr.88. Schéma volby CONFIG SCALE TYPE Parametr jen pro čtení, informuje o připojených snímačích, analogových nebo digitálních SNR Sériové číslo vyhodnocovací jednotky musí být shodné s číslem na identifikačním lístku. Parametr je jen pro čtení. CAL COUNTER Parametr jen pro čtení. Počet provedených kalibrací váhy. CAL DATE Parametr jen pro čtení. Datum poslední změny parametru CAL COUNTER. FILTER Úroveň filtrace. Je možné volit mezi různými úrovněmi nebo tuto funkci odpojit. Čím vyšší je zvolená hodnota, tím vyšší je úroveň filtrace. Možné volby jsou: OFF, 2, 4, 8, 16, 32, 64 MOTBAND Pásmo pohybu indikace, mimo toto pásmo se nezobrazuje stabilita. Možné volby jsou: OFF funkce není aktivována 1dd jeden dílek 2dd dva dílky 3dd tři dílky Obr.89. Volby MOTBAND AUTOCLEAR TARE Tato volba umožňuje nastavit automatické vymazání táry v případě, že hrubá hmotnost dosáhne nuly. Možné volby jsou: OFF, ON LABEL Volba umožňuje nastavení čísla váhy pro její identifikaci. LOCK Chráněný parametr. Umožňuje softwarově blokovat vybrané parametry viz Obr.90. V každé položce jsou volby: UNLOCKED LOCKED Obr. 90. Podmenu LOCK 63

64 PIN Tato volba umožňuje změnit identifikační kód jedné váhy v našem případě váhy 1. Pro změnu nutno zadat nový identifikační kód 2x správně viz Obr.91. Obr.91. Zadání nového PINu Poznámka: Identifikační kódy (PINy) mohou být různé pro indikátor Scale 1 i Scale Podmenu SCALE DEF (definice váhy) Podmenu SCALE DEF umožňuje nastavení parametrů váhy (SCALE 1). Jde zejména o kapacitu váhy, hodnotu dílku, nuly, dvourozsahovou funkci, atd. Přehled možných parametrů je vidět na Obr.92. Obr.92. Schéma parametrů SCALE DEF Poznámka: Je-li definována jen jednorozsahová váha (M_USE = OFF), pak místo dvojice parametrů MA1,2 a DIV1, 2 jsou uvedeny jen parametry MA a DIV. M_USE Volbou ON aktivuje dvourozsahovou funkci váhy a umožní přístup k parametrům MA1, DIV1, MA2 a DIV2 viz Obr.93. Při volbě OFF jsou aktivovány jen parametry MA a DIV viz Obr.94. Obr.93. Dvourozsahová váha Obr.94. Jednorozsahová váha 64

65 MA, MA1, MA2 Maximální kapacita váhy (všech snímačů) chráněný parametr. Možnost definovat dvourozsahový systém musí být povolena nastavením parametru M_USE na ON. Kapacita se zadává pomocí číselné klávesnice a musí být definována v jednotkách, které jsou použity ve volbě UNIT. DIV, DIV1, DIV2 Hodnota dílku váhy chráněný parametr. Jestliže chceme definovat dvourozsahový systém, musí to být povoleno nastavením parametru M_USE na ON. Hodnota se zadává pomocí číselné klávesnice a musí být definována ve stejných jednotkách jako parametr MA. UNIT Váhová jednotka váhy chráněný parametr. Možné volby jsou: kg kilogramy t tuny g gramy lb oz none libry unce žádná ZERO_TRACK Pásmo v němž funguje sledování nuly chráněný parametr. Jestliže je hmotnost ve zvoleném pásmu, dojde k automatickému vynulování. Možné volby jsou: OFF funkce není aktivovaná 0,5div ± 0.5 dílku 1div ± 1 dílek 2div ± 2 dílky ZERO RANGE Povolený limit pro funkce nuly tj. pro klávesu a sledování nuly chráněný parametr. Možnosti jsou: 1,9 % nastavení nuly se může pohybovat kolem 1,9 % hodnoty počáteční nuly 100 % nastavení nuly se může pohybovat kolem 100 % hodnoty počáteční nuly ZEROSTART Vyhodnocovací jednotka při spuštění provede automatické nastavení nuly chráněný parametr. Možné volby jsou: ON funkce je aktivovaná OFF funkce není aktivovaná OVLIMIT Maximální povolená hmotnost na váze před zadáním OVERLOAD. Možné volby jsou: MA maximální hodnota váhy MA+1div maximální hodnota váhy plus jeden dílek MA+9div maximální hodnota váhy plus devět dílků MA+2% maximální hodnota váhy plus 2% UNLIMIT Dovolené překročení hmotnosti, kdy indikátor informuje hláškou UNDERFLOW. Možné volby jsou: OVLIMIT stejná hodnota jako ve volbě OVLIMIT, ale se záporným znaménkem 20 div 20 zobrazených dílků (doporučená hodnota) PRINT MIN Minimální hmotnost, která umožňuje tisk vážního lístku. Hodnotu nutno zadat pomocí číselné klávesnice z rozsahu 0 až 255. Jestliže nebude možné hmotnost vytisknout, na displeji se zobrazí chyba Weight not valid. 65

66 Podmenu CAL MASS (kalibrace závažím) Toto podmenu slouží ke kalibraci systému váhy pomocí závaží. Tento způsob je výhodný tam, kde máme k dispozici přesná (kalibrovaná) závaží potřebné hodnoty. Po otevření podmenu CAL MASS se nám zobrazí následující možnosti viz Obr. 95. Obr.95. Podmenu CAL MASS ZERO K nastavení nuly váhy je nutné odstranit z váhy veškerá závaží a stisknout tlačítko. Na displeji se zobrazí koeficient předchozí nuly a možnost nového nastavení nuly viz Obr.96. Obr.96. Koeficient nuly. Po opětovném stisknutí tlačítka na řádku ZERO CALIB se objeví měnící se hodnota nového koeficientu nuly. Tuto potvrdíme tlačítkem ENTER. Následně se zobrazí hlášení o ukládání koeficientu nuly viz Obr.97. Obr.97. Ukládání koeficientu nuly Jestliže známe koeficient nuly, pak je možno jej zadat číselně. V daném případě vybereme řádek ZERO CALIB (Obr.96.) s stiskneme. Pomocí číselné klávesnice zapíšeme hodnotu nulového koeficientu a potvrdíme ENTER. Pro pokračování v kalibraci nutno se vrátit tlačítkem. SPAN Seřízení zisku na váze. Pro nastavení je nutno použít tlačítko. Na displeji se objeví opět možnost získání koeficientu pomocí závaží nebo jej zadat číselně obdobně jako na Obr.96. Po opětovném stisknutí tlačítka na řádku SPAN CALIB se objeví hodnota s maximální kapacitou snímače viz Obr.98. Obr.98. Nastavení zisku 66

67 Váhu zatížíme známou hmotností. Následným stisknutím tlačítka a pomocí číselné klávesnice zadáme hodnotu závaží na váze ve stejných jednotkách, jak je uvedeno u kapacity snímače. Po potvrzení tlačítkem ENTER proběhne uložení koeficientu SPAN Obr.99. Obr.99. Ukládání koeficientu SPAN Jestliže chceme zadat zisk číselně, je třeba stisknout tlačítko na řádku SPAN COEF, zadat nám známou hodnotu koeficientu SPAN číselnou klávesnicí a potvrdit ENTER. TW SPAN Jemné nastavení zisku. Po stisknutí tlačítka se nám zobrazí hmotnost na váze 10x větším rozlišením. Pro nastavení požadované hmotnosti použijeme tlačítka + a. Obr.100. Jemné nastavení zisku Jestliže potvrdíme tuto hodnotu klávesou ENTER, bude uložená. Poznámka: U některých jednotek mohou fungovat tlačítka + a obráceně. LIN, LIN_M a LIN_I Aktivace funkce seřízení linearity. Když je váha seřízena (nula a zisk) a zjistíme nepřesnost vážení (např. při kontrole známým kalibrovaným závažím) a zobrazením systému, můžeme použít linearizaci měření. Zvolíme bod, v němž je odchylka nejvýznamnější a provedeme seřízení linearity. Nové seřízení bude mít za následek, že chyba linearity systému bude v tomto bodě odstraněna a v ostatních bodech bude podstatně zmenšena viz Obr.101. Obr.101. Možná chyba měření bez (vlevo) a s (vpravo) nastavením linearity Před nastavením nové linearity je vhodné dřívější nastavení vymazat použití volby RESET. 67

68 Možnosti volby jsou: LIN možnosti: OFF, ON, RESET LIN_M známé závaží (známá hodnota hmotnosti na váze vybrané pro korekci) LIN_I zobrazení známého závaží na displeji Pomocí těchto parametrů je možno upravit případnou nelinearitu systému vážení. Toto seřízení se provádí v jediném zvoleném bodě mezi hodnotami 0 až MA. Obr.102. Stav linearizace (vypnuta) Postup zapnutí a nastavení linearizace: 1. Zvolíme RESET parametrů LIN, aby bylo možné nastavit linearitu systému bez jakékoliv již existující úpravy. Obr.103. Reset předchozí linearizace 2. Zvolíme parametr LIN_M. Na váhu umístíme známé závaží v takovém bodě rozsahu, kde chyba linearity je významná. Pomocí číselné klávesnice zadáme hmotnost závaží na váze Obr. 104 a potvrdíme ENTER. Obr.104. Zadání LIN_M 3. Zvolíme parametr LIN_I. Opět pomocí číselné klávesnice zapíšeme hodnotu, kterou má indikátor zobrazovat potvrdíme ENTER. Obr.105. Zadání LIN_I 4. Na displeji indikátoru se krátce zobrazí v rámečku hlášky CALCULATING a pak LINEARIZATION ON. Obr.106. Zobrazení zapnutí linearizace Poznámky: 1. Linearizace nejde zapnout dokud nejsou zadány LIN_M a LIN_I. 2. Můžeme vložit pouze jeden linearizační bod. 3. Při zadávání nového linearizačního bodu doporučujeme nejprve vymazat předchozí volbou LIN RESET. 68

69 Podmenu CAL mv (číselná kalibrace) V případě, že se jedná o váhu pro velké hmotnosti (sila, mostní váhy, atd.), nejde použít kalibrovaných závaží pro kalibraci váhy. Proto se provede kalibrace číselná (teoretická). K tomu je potřeba znát: počet snímačů váhy jmenovitou zátěž (Ln) jednotlivých snímačů jmenovitou citlivost (Sn) jednotlivých snímačů Pro dosažení dobré přesnosti vážení váhy s více snímači je vhodné, aby použité snímače měly co nejvíce stejnou jmenovitou citlivost (Sn), která je uváděna výrobním závodem na štítku snímače. Do tabulky při kalibraci se zadává průměrná citlivost použitých snímačů. Jednotlivé parametry pro číselnou kalibraci jsou vidět v podmenu na Obr.107. Všechny parametry jsou chráněné. Obr.107. Podmenu CAL mv LCAP Jmenovitá zátěž (Ln, Emax) jednoho ze snímačů, které tvoří váhu, vyjádřená ve stejných jednotkách, které byly použity v MA a DIV. Zátěž se zadává pomocí číselné klávesnice a potvrdí ENTER. Celková kapacita se pak získá násobením počtem snímačů (snímaných bodů) v parametru LNUM. LNUM Zadání počtu snímaných bodů. Je nutné počítat jak body, které spočívají na snímačích sil, tak i ty, kde snímače nejsou. Možnosti jsou 1 až 20. Obr.108. Zadání počtu snímaných bodů LSn Zadání jmenovité (průměrné) citlivosti použitých snímačů sil v mv/v. Jestliže hodnoty nejsou stejné, vypočítá se jejich průměr. Zadání se provede číslicovou klávesnicí z rozsahu 0,0001 až 10,0000 mv/v a potvrdí ENTER. ZERO Nastavení nuly na váze. Postup je stejný jak již byl uveden ve stati v kalibraci závažím na str.52. P RESET Reset všech parametrů vyhodnocovací jednotky na default konfiguraci nastavenou z výrobního závodu. POZOR Použitím této volby se ztratí veškeré dříve provedené konfigurace a kalibrace zařízení. Vhodné použití je např. v případě, že vyhodnocovací jednotku chceme použít pro práci v jiné, značně odlišné, sestavě váhy. 69

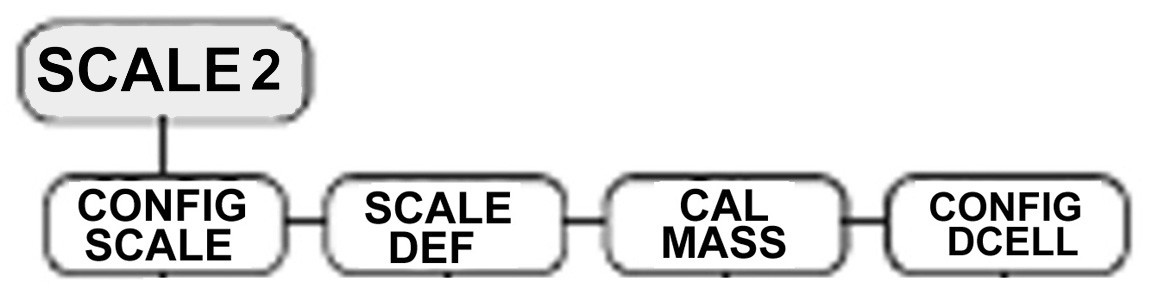

70 5.3. MENU SCALE 2 (1) V této sekci si ukážeme konfiguraci a kalibraci digitální váhy, respektive pouze odlišnosti od konfigurace a kalibrace váhy analogové. Ve vyhodnocovací jednotce pro digitální váhu musí být použita deska rozšíření pro váhu s digitálními snímači, s vlasním napájením z adaptéru 18 VDC a připojeny digitální snímače. PŘIPOJENÍ KONEKTORU DIGITÁLNÍHO SNÍMAČE Zapojení konektoru digitálního snímače je odlišné od snímače analogového. Pro připojení váhy k vyhodnocovací jednotce Matrix II digital použijte samec konektoru CAN-9. Vodiče přiletujte podle následující tabulky. Doporučujeme přemostit piny 1+6 (GND) a 5+9 (V+) tak, aby byl dosažen zdvojený povrch kontaktů vodičů napájení. Přiřazení pinů konektoru digitálního snímače PIN Samec konektoru SUB-D 9 Přiřazení pinů ze strany vodičů Poznámka: SIGNÁL Barevný kód UTILCELL GND černý RxD+ RxDstínění TxD+ TxD- zelený modrý V+ červený žlutý bílý Zapojení ostatních konektorů je platné tak, jak bylo popsáno v analogovém provedení jednotky Matrix II. Menu SCALE 2 je na Obr.109. Při porovnání s položkami menu SCALE 1 (Obr.55.) je rozdíl pouze v podmenu CONFIG DELL v konfiguraci a kalibraci digitálních snímačů. V podmenu CAL MASS je vypuštěna linearizace vážení, které je řešena softwarově. Obr.109. Menu SCALE 2 Poznámka: Je-li vyhodnocovací jednotka Matrix II pouze jen digitální, je váha označována jako SCALE Podmenu CONFIG SCALE postup konfigurace a kalibrace je stejný jako u analogové váhy popsaný ve stati Podmenu SCALE DEF postup konfigurace a kalibrace je stejný jako u analogové váhy popsaný ve stati Podmenu CAL MASS postup konfigurace a kalibrace je stejný jako u analogové váhy popsaný ve stati kromě linearizace vážení. 70
