Březovice. Architektonická studie Návrh regenerace dětského hřiště Investor: Město Hořice Vypracoval: Ing. arch. Martin Pour Datum: 12.8.

Transkript

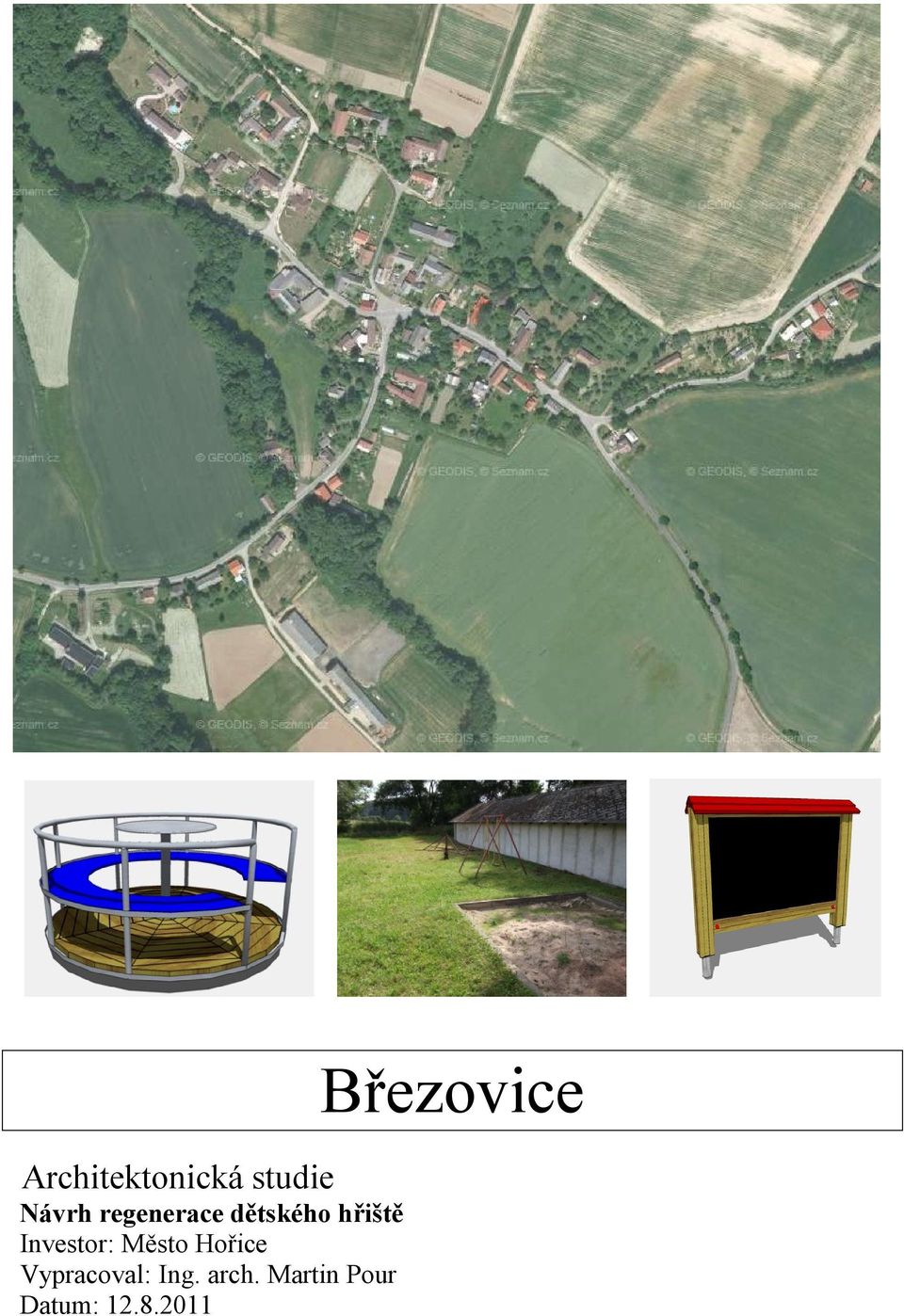

1 Architektonická studie Návrh regenerace dětského hřiště Investor: Město Hořice Vypracoval: Ing. arch. Martin Pour Datum: Březovice

2 ING.ARCH. MARTIN POUR PROJEKTOVÝ ATELIÉR Barákova 1628, , Hořice, mob , IČO: Akce: Stupeň: Objednatel: Návrh regenerace dětského hřiště Architektonická studie Obec Hořice

3 A. P R Ů V O D N Í A T E C H N I C K Á Z P R Á VA A.1. I d e n t i f i k a č n í ú d a j e Název akce : Místo stavby : Charakter stavby : BŘEZOVICE návrh regenerace dětského hřiště Architektonická studie Obec Březovice k.ú. Březovice parc. č. 3/7 Regenerace stávajícího dětského - drobné úpravy Objednatel : Město Hořice zastoupené starostou panem Ivanem Doležalem náměstí Jiřího z Poděbrad Hořice IČO Projektant a zhotovitel dokumentace: Ing.arch. MARTIN POUR Projektový atelier Barákova 1628, Hořice pouri@seznam.cz mob IČO: Odpovědný projektant a autor návrhu: Ing.arch. MARTIN POUR Projektový atelier Barákova 1628, Hořice pouri@seznam.cz mob IČO:

4 A2. Ú v o d, z á k l a d n í ú d a j e Obecní mobiliář a herní prvky mají za účel přirozeným způsobem dotvářet příjemný pobyt lidí ve venkovském prostředí, vytvářet zajímavá místa k zastavení, odpočinku či posezení. Rovněž má za úkol umožnit obyvatelům i návštěvníkům obce lepší orientaci v dané lokalitě. Mezi základní venkovní mobiliář patří lavičky, odpadkové koše, stojany na kola, informační tabule a dětské herní prvky. Obecní mobiliář samozřejmě doplňuje systém veřejného osvětlení (není náplní tohoto projektu) a příjemný venkovský exteriér dotváří i vhodná zeleň, skulptury či jiné drobnosti (např. zvonička nebo dětské herní prvky). V rámci tohoto projektu bylo objednavatelem zadáno řešení veřejného prostranství u hojně navštěvovaného sportovního zařízení v obci Březovice. (u kuželny) A.3. P o u ž i t é p o d k l a d y Pro zpracování návrhu bylo použito: - Katastrální situace obce Březovice - Zaměření stávajícího stavu řešeného území (Ing.arch. Martin Pour, Mgr.Kristýna Švůgerová) - Ortomapy - Vlastní fotodokumentace - Územní plán sídelního útvaru Hořice A.4. V y m e z e n í ř e š e n é h o ú z e m í Řešené území bylo určeno zadavatelem v návaznosti na koncepční výhled - ideu Rady Města na zlepšení životních podmínek v okrajových částech města Hořice a jeho místních svébytných částí (obcí). Lokalita je jasně definována stávajícím již zcela dožilým dětským hřištěm poblíž centrální časti obce Březovice u hojně navštěvovaného sportovního zařízeníkuželny. A.5. P o ž a d a v k y v y p l ý v a j í c í p r o ř e š e n í z ÚPN SÚ Řešení veřejných prostorů a jejich budoucí využití ve funkci i formě je zcela v souladu s ÚPN SÚ Hořice a na řešení obecního mobiliáře a vybavení žádné zvláštní požadavky z ÚPN SÚ nevyplývají. A.6. P o ž a d a v k y v y p l ý v a j í c í z e z á k l a d n í h o z a d á n í z e s t r a n y o b j e d n a v a t e l e - navrhnout řešení v souladu s ÚPN SÚ Hořice a jeho místní části (přidružené obce) - respektovat při výběru mobiliáře a vybavení ráz a charakter obce a okolní zástavby - sortiment použitých prvků a mobiliáře zúžit na nezbytně nutný počet - výběr materiálu podřídit požadavku na trvanlivost a odolnosti proti vandalismu

5 A.7. S t á v a j í c í s t a v Lokalita pro obnovu / regeneraci stávajícího dětského hřiště se nachází v severní části obce Březovice nad kuželnou. Je situována v klidném místě s jasně definovaným obvodemoplocením a stávajícími objekty. Tím je dosažena přirozená bezpečnost dětí proti silničnímu provozu a ostatním nebezpečím.. Kompozice celého hřiště přirozeným způsobem doplňuje stávající systém budov (kuželna, obecní dům, hasičskou zbrojnici a sklad), které bezprostředně na daný prostor navazují. Řešený pozemek je ve zcela zanedbaném až dezolátním stavu a herní prvky jsou přímo v havarijním stavu. Tento návrh obnovy dětského hřiště pokládá základ pro vytvoření veřejně pobytového - relaxačního místa pro místní obyvatele obce i návštěvníky kuželny. Celková idea bude postupně doplňována o další prvky a drobné úpravy, tak aby zde vznikl živý a kulturně - sportovní centrální prostor obce Březovice. Neboť stávající náves je zatížena křížením tří místních komunikaci s velice hustým provozem (zejména z těchto důvodů není pro daný záměr/ ideu zcela vhodná) V neposlední řadě je nutné konstatovat, že k dnešnímu dni není obyvatelům místní části Březovice k dispozici žádný jiný prostor pro sportovní či relaxačně pobytovou činnost s dětmi v intravilánu obce. A.8. Z á k l a d n í k o n c e p c e n á v r h u Základní koncepce návrhu a výběr typu mobiliáře vychází ze snahy vtisknout určitým místům svůj osobitý ráz a jasně definovat provoz pro klidný odpočinek místních obyvatel Jedním z měřítek kulturnosti národa, je dodržování hygienických a estetických pravidel, pořádku a čistoty proto v dané lokalitě vznikne jak odpočinkové tak aktivní relaxační místo s posezením a odpadkovými koši. Výše uvedený prostor dětského hřiště byl v minulosti velice intenzívně využíván a tím je prokázané dobré situování i životaschopnost v daném prostoru. Vlastní návrh vychází z principu vnímání vesnice - je řešen jako volná zatravněná plocha s navrženým posezením při severní hraně pozemku (s ohledem na ideální oslunění). Prostor před posezením je koncipován jako odpočinková herní zatravněná plocha i s možností pořádání různých drobných slavností a setkání. Vlastní herní prvky jsou umístěny podél severní fasády kuželny -v prostoru, který je výškově nižší a tudíž z pozice posezení ideálně přehledný. Posezení - lavičky jsou umístěny v severní části, aby odclonily a bezpečně vymezily veřejný prostor pro pobyt dětí s dozorem od ostatních pozemků (byl docílen nejlepší přehled nad vlastním dětským hřištěm z důvodu maximální bezpečnosti). Tento návrh vyvolává nutnost větších terénních úprav zejména přirozenou modelaci terénu (přechod mírným svahem z horní úrovně posezení k ploše s herními prvky) Celá lokalita budu posléze zatravněna a doplněna drobnou zelení (doporučuji výsadbu květin a růží) Prvky pro vyžití dětí jsou voleny tak, že vhodně zapadnou do koloritu obce jak proporcemi, tak použitým materiálem / dřevo - přírodní odstín/. V neposlední řadě splňují všechny bezpečnostní předpisy pro daný účel použití. A.8.1. P r o s t o r o v é u r b a n i s t i c k o a r c h i t e k t o n i c k é u m í s t ě n í m o b i l i á ř e Prostorové urbanisticko architektonické umístění mobiliáře vychází z rozboru prostoru, jeho provozu a z estetického zhodnocení prostoru jako celku. Respektuje stávající využití území jako odpočinkového místa a pouze jej vhodně doplňuje o dřevěné herní prvky a mobiliář

6 dochází ke zkvalitnění pobytového veřejného prostoru obce u sportovního zařízení. Samozřejmostí bylo logické umístění do prostoru, co do funkčnosti, přehlednosti a praktičnosti (údržba, obsluha, atd.). Součástí návrhu je i odstranění nevhodné zeleně, která je rušivým prvkem, jak z hlediska provozu tak prostoru. Výhledově lze na navrženou kompozici dále přirozeně navazovat i s možností zřízení / obnovy sportovní venkovní plochy na sousedním pozemku (není součástí tohoto projektu) A.8.2. M a t e r i á l o v é a e s t e t i c k é ř e š e n í Výběr materiálu byl volen, mimo jiné kritéria, především s ohledem na umístění do vesnického prostoru. Byly zvoleny tři základní materiály. Je to dřevo, štěrkopískový povrch a zeleň. Navržené prvky venkovního mobiliáře i herních prvků jsou uvedeny v obrazové specifikaci prvků se stručným popisem a graficky vyznačeny v situaci. Prvky jsou na výkrese označeny barevně a písmeny. V Hořicích Vypracoval: Ing.arch. Martin Pour

7 OBEC BŘEZOVICE Stávající stav Situace Fotodokumentace Vypracoval: Ing.arch. Martin Pour

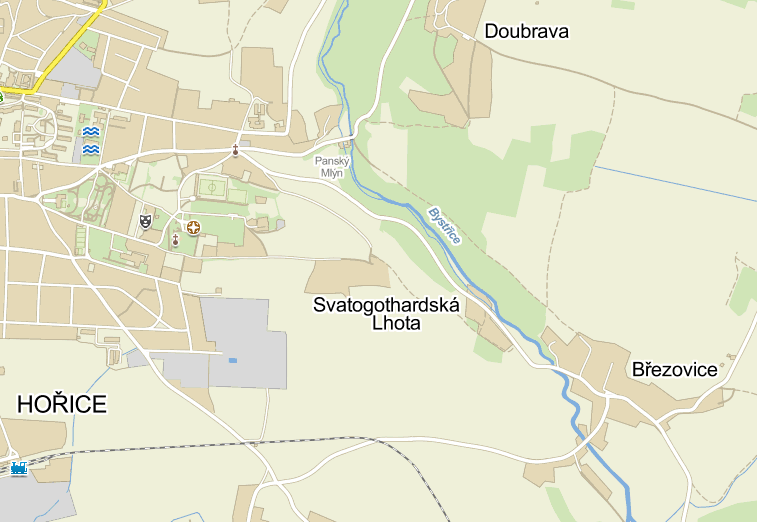

8 STÁVAJÍCÍ STAV řešené území Situace obce Březovice v kontextu s městem Hořice Stávající stav řešeného území

9 Letecký snímek obce Březovice řešené území Katastrální snímek parcela č. 3/7

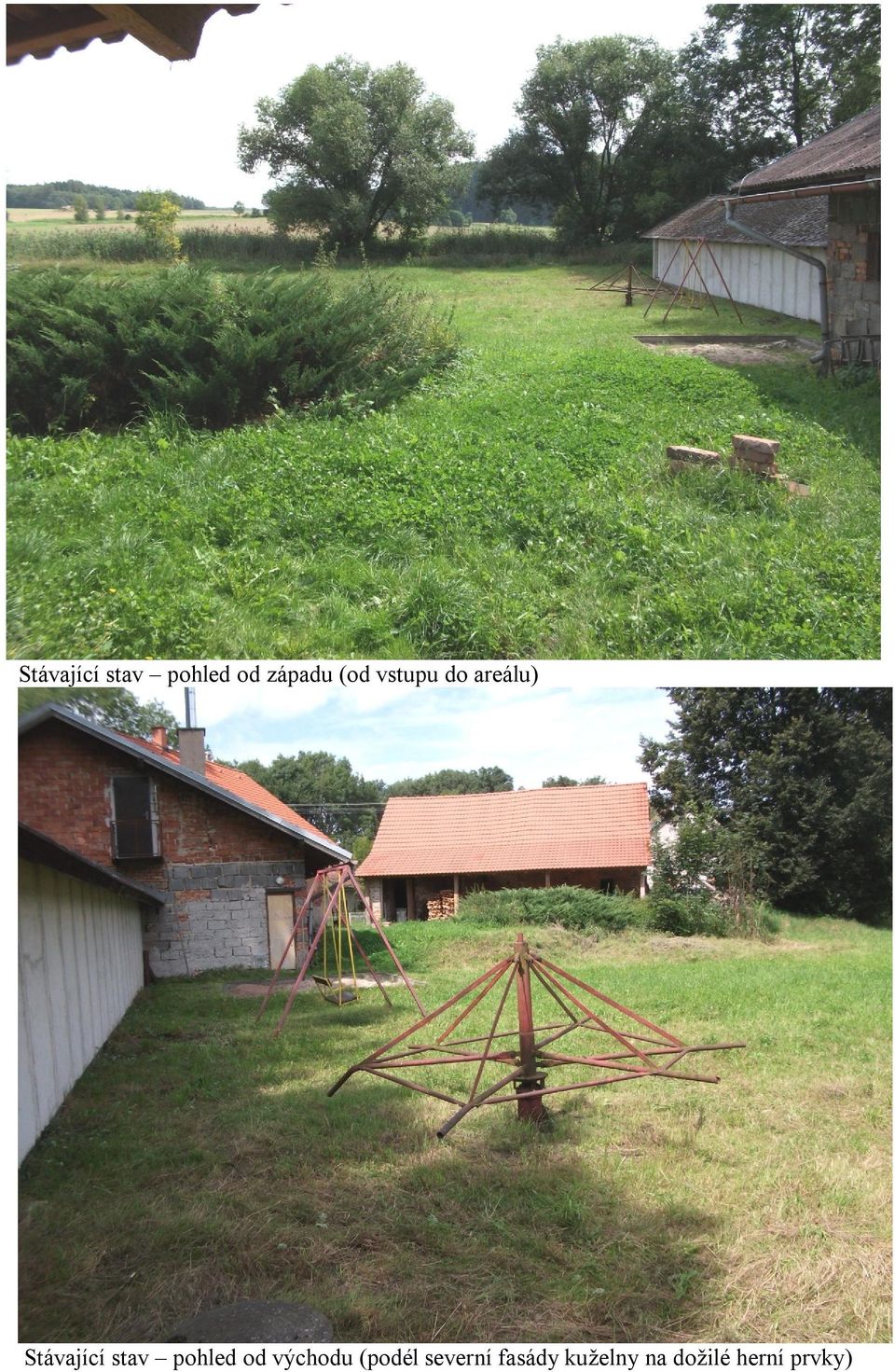

10 Stávající stav pohled od západu (od vstupu do areálu) Stávající stav pohled od východu (podél severní fasády kuželny na dožilé herní prvky)

11 Pohled od jihu na terénní zlom s neudržovanou zelení Pohled od jihu na zcela nevhodnou zeleň v severní části pozemku

12 Stávající stav pohled od východu (směrem ke vstupu do areálu) Stávající stav pohled od západu na zatravněnou plochu s dožilými herními prvky Březovice Návrh regenerace dětského hřiště Architektonická studie Stávající stav fotodokumentace Vypracoval: Ing.arch. Martin Pour 12/8/2011

13 OBEC BŘEZOVICE Návrh úprav Vypracoval: Ing.arch. Martin Pour

14 Výkresová část Vypracoval: Ing.arch. Martin Pour

15 Specifikace prvků Vypracoval: Ing.arch. Martin Pour

16 Specifikace prvků Prvek A1 1kus. HOUPAČKA VAHADLOVÁ Věková kategorie 3-8 let Rozměr zařízení (dxšxv) 3 x 0,75 x 0,6 m Minimální prostor 6 x 3,75 x 3 m Plocha bezpečnostní zóny 22,5 m2 Obvod bezpečnostní zóny 19,5 m Max. výška volného pádu 0,3 m Váha 40 kg Umístění zařízení na povrch dle ČSN EN :2009 v platném znění, v exteriéru Certifikováno dle ČSN EN :2009, :2009 Náhradní díly k dostání u výrobce Bezpečnostní dopadová plocha dle vyjádření výrobce není u tohoto prvku požadovaná doporučené rozměry viz níže (zhotovení není součástí rozpočtu, příp. zhotovení v rámci bezplatné dobrovolné práce občanů osadního výboru obce)

17 Prvek A2 1kus. KOLOTOČ Věková kategorie 3-12 let. Do 6 let doporučujeme dozor dospělé odpovědné osoby. Rozměr zařízení (dxšxv) 1,7 x1,7 x 0,80 m Minimální prostor 5,7 x 5,7 x 2 m Plocha bezpečnostní zóny 22,09 m2 Obvod bezpečnostní zóny 18,8 m Max. výška volného pádu 0,40 cm Váha cca 130 kg Umístění zařízení na povrch dle ČSN EN :2009 v platném znění, v exteriéru Certifikováno dle ČSN EN :2009, :2009 Náhradní díly k dostání u výrobce Bezpečnostní dopadová plocha dle vyjádření výrobce není u tohoto prvku požadovaná doporučené rozměry viz níže (zhotovení není součástí rozpočtu, příp. zhotovení v rámci bezplatné dobrovolné práce občanů osadního výboru obce)

18 Prvek A3 1kus. TABULE SE STŘÍŠKOU Věková kategorie 3-10 let Rozměr zařízení (dxšxv) 1,9 x 0,1 x 1,5 m Minimální prostor 4,9 x 3,1 x 3,3 m Plocha bezpečnostní zóny 15,19 m2 Obvod bezpečnostní zóny 16 m Max. výška volného pádu --- Váha 65 kg Umístění zařízení na povrch dle ČSN EN :2009 v platném znění, v exteriéru Certifikováno dle ČSN EN :2009 Náhradní díly k dostání u výrobce Bezpečnostní dopadová plocha dle vyjádření výrobce není u tohoto prvku požadovaná doporučené rozměry viz níže (zhotovení není součástí rozpočtu, příp. zhotovení v rámci bezplatné dobrovolné práce občanů osadního výboru obce)

19 Prvek A4 2kusy. LAVIČKA S OPĚRADLEM TYP V/K MOBILNÍ S KOTVENÍM Parková lavička s opěradlem mobilní s kotvením je konstrukčně a povrchovou úpravou shodná s lavičkou typu A s tím, že u této lavičky je možné zjistit kotvení do zpevněných povrchů (beton, dlažba, asfalt apod.). Barevná varianta : prostý beton šedý odstín latě nátěr teak Informace Provedení: rozměr: 195x67x75 cm bočnice - prostý beton opatřený barevným nátěrem hmotnost: 110 kg latě - dřevěné o síle 4 cm ošetřené nátěrem Luxol latě: 6 6ks latí držák latí - pozinkovaný plech Prvek A5 1kus. ODPADKOVÝ KOŠ Odlišnost tohoto odpadkového koše je pouze v provedení betonové prefabrikace, kde je použit prostý beton. Zde se povrchová úprava provede fasádní barvou na požadovaný odstín.doporučuji pouze pohledový beton a tmavý odstín dřeva. Informace cena: 3.490,- Kč bez DPH rozměr: 52x50x92 cm hmotnost: 225 kg objem: 75 l Provedení koš - prostý beton s barevným nátěrem vložka - pozinkovaný plech kryt - ocelový, odklápěcí, ošetřený práškovou barvou obklad - dřevěný ošetřený nátěrem Luxol Součástí rozpočtu je cena materiálu a základní výrobní náklady. Na výstavbě i pořízení se budou spolupodílet obyvatelé obce Březovice (osadní výbor)

20 Propočet nákladů Vypracoval: Ing.arch. Martin Pour

21 Výpis prvků Cenová nabídka: Prvek A1 HOUPAČKA VAHADLOVÁ (1 kus) - produkt vč. Montáže... Kč s DPH Prvek A2 KOLOTOČ 2 (1 kus) - produkt vč. Montáže... Kč s DPH Prvek A3 TABULE SE STŘÍŠKOU (1 kus) - produkt vč. Montáže... Kč s DPH Celkem...Kč Celkem...Kč Celkem...Kč Prvek A4 Celkem...Kč LAVIČKA S OPĚRADLEM TYP V/K MOBILNÍ S KOTVENÍM (2 kusy) - produkt vč. montáže (1kus)... Kč s DPH Prvek A5 ODPADKOVÝ KOŠ (1 kus) - produkt vč. montáže (1kus)... Kč s DPH Celkem...Kč Výpis souvisejících prací a úkonů 1/ DROBNÉ TERÉNÍ ÚPRAVY Celkem...Kč - dorovnání terénu 20m2, dosyp hlíny - 3m3 2/ ÚDRŽBA ZELENĚ Celkem...Kč - kácení (odstranění jehličnanu keř, tůje) -...Kč vč. DPH - výsadba drobné zeleně 4x ibišek -...Kč vč. DPH - zatravnění 40m Kč vč.dph Celková cena prací... Kč vč. DPH
