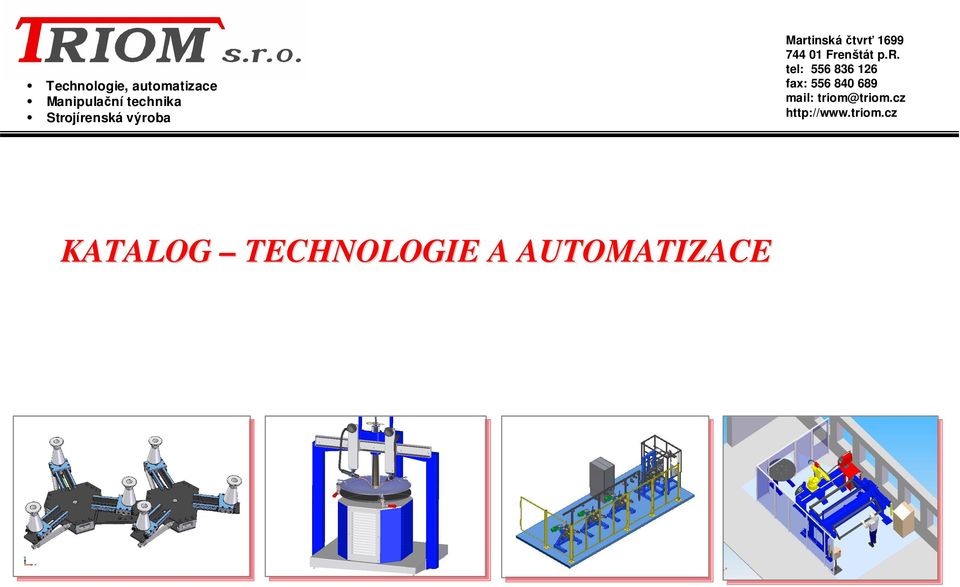

1 Technologie, automatizace Manipulační technika Strojírenská výroba Martinská čtvrť Frenštát p.r. tel: fax: mail: KATALOG TECHNOLOGIE A AUTOMATIZACE

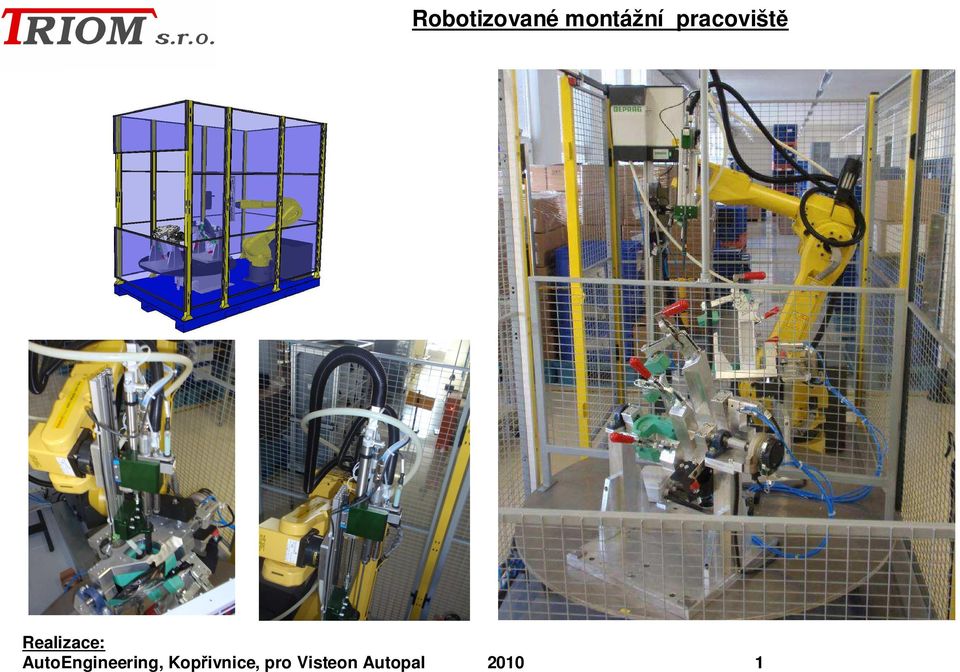

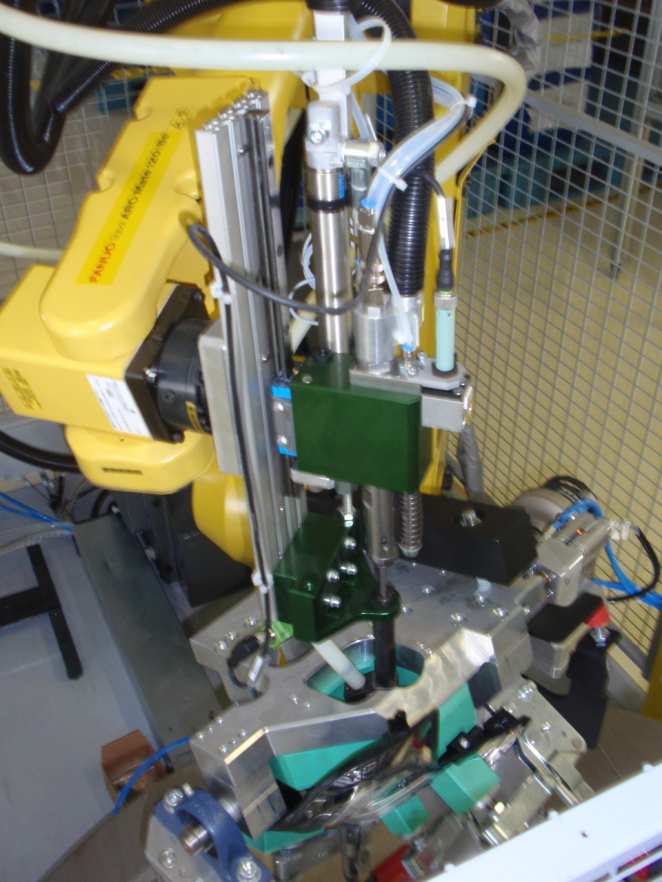

2 Robotizované montážní pracoviště Realizace: AutoEngineering, Kopřivnice, pro Visteon Autopal

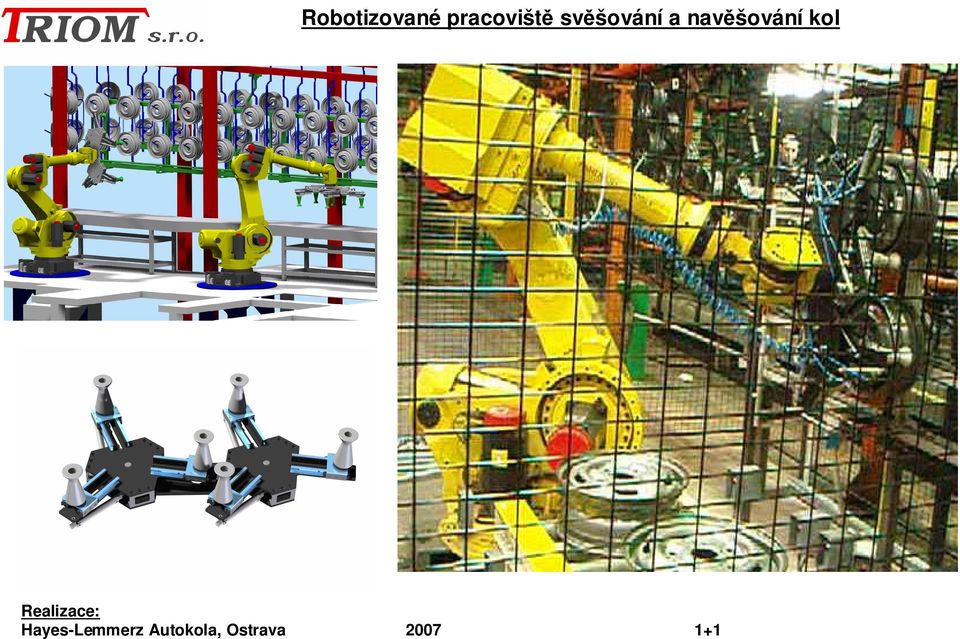

3 Robotizované pracoviště svěšování a navěšování kol Realizace: Hayes-Lemmerz Autokola, Ostrava

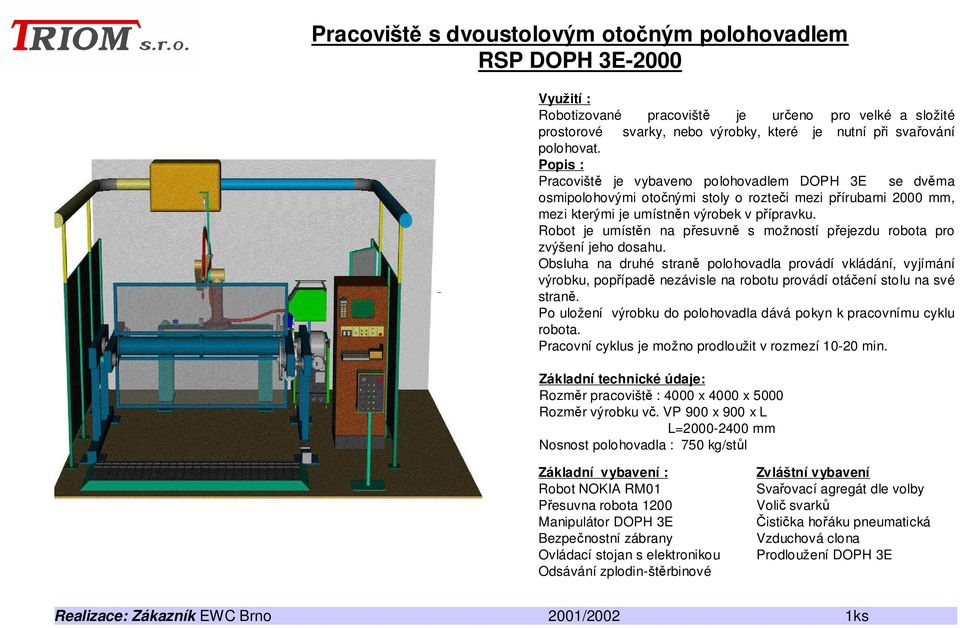

4 Pracoviště s dvoustolovým otočným polohovadlem RSP DOPH 3E-2000 Využití : Robotizované pracoviště je určeno pro velké a složité prostorové svarky, nebo výrobky, které je nutní při svařování polohovat. Popis : Pracoviště je vybaveno polohovadlem DOPH 3E se dvěma osmipolohovými otočnými stoly o rozteči mezi přírubami 2000 mm, mezi kterými je umístněn výrobek v přípravku. Robot je umístěn na přesuvně s možností přejezdu robota pro zvýšení jeho dosahu. Obsluha na druhé straně polohovadla provádí vkládání, vyjímání výrobku, popřípadě nezávisle na robotu provádí otáčení stolu na své straně. Po uložení výrobku do polohovadla dává pokyn k pracovnímu cyklu robota. Pracovní cyklus je možno prodloužit v rozmezí min. Základní technické údaje: Rozměr pracoviště : 4000 x 4000 x 5000 Rozměr výrobku vč. VP 900 x 900 x L L= mm Nosnost polohovadla : 750 kg/stůl Základní vybavení : Robot NOKIA RM01 Přesuvna robota 1200 Manipulátor DOPH 3E Bezpečnostní zábrany Ovládací stojan s elektronikou Odsávání zplodin-štěrbinové Zvláštní vybavení Svařovací agregát dle volby Volič svarků Čistička hořáku pneumatická Vzduchová clona Prodloužení DOPH 3E Realizace: Zákazník EWC Brno 2001/2002 1ks

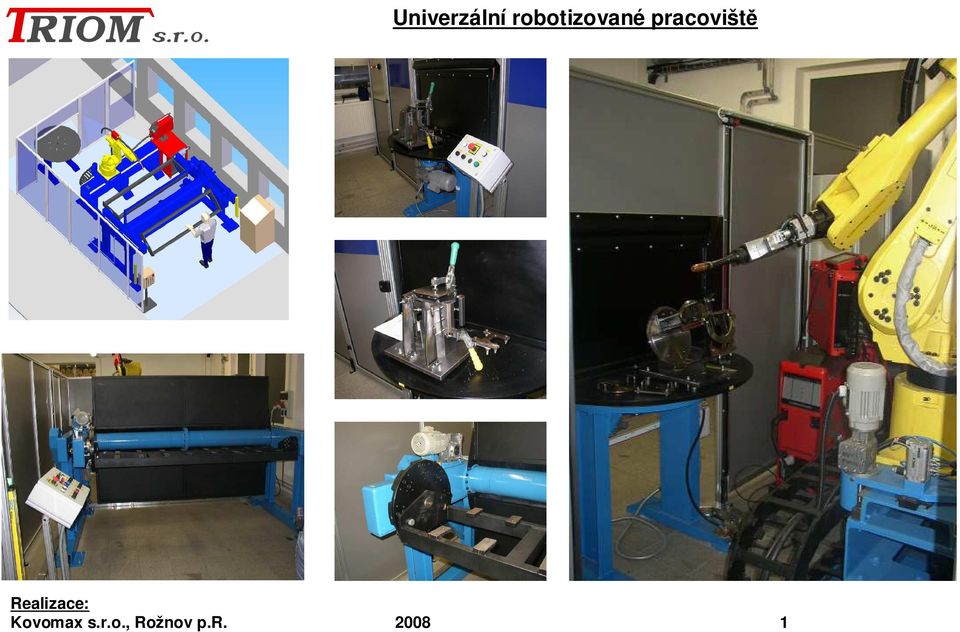

5 Univerzální robotizované pracoviště Realizace: Kovomax s.r.o., Rožnov p.r

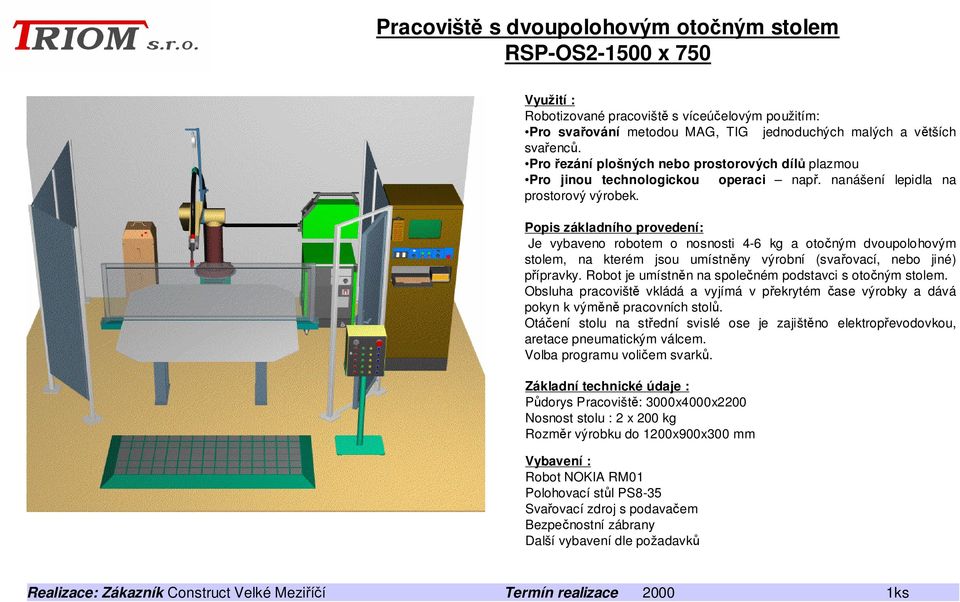

6 Pracoviště s dvoupolohovým otočným stolem RSP-OS x 750 Využití : Robotizované pracoviště s víceúčelovým použitím: Pro svařování metodou MAG, TIG jednoduchých malých a větších svařenců. Pro řezání plošných nebo prostorových dílů plazmou Pro jinou technologickou operaci např. nanášení lepidla na prostorový výrobek. Popis základního provedení: Je vybaveno robotem o nosnosti 4-6 kg a otočným dvoupolohovým stolem, na kterém jsou umístněny výrobní (svařovací, nebo jiné) přípravky. Robot je umístněn na společném podstavci s otočným stolem. Obsluha pracoviště vkládá a vyjímá v překrytém čase výrobky a dává pokyn k výměně pracovních stolů. Otáčení stolu na střední svislé ose je zajištěno elektropřevodovkou, aretace pneumatickým válcem. Volba programu voličem svarků. Základní technické údaje : Půdorys Pracoviště: 3000x4000x2200 Nosnost stolu : 2 x 200 kg Rozměr výrobku do 1200x900x300 mm Vybavení : Robot NOKIA RM01 Polohovací stůl PS8-35 Svařovací zdroj s podavačem Bezpečnostní zábrany Další vybavení dle požadavků Realizace: Zákazník Construct Velké Meziříčí Termín realizace ks

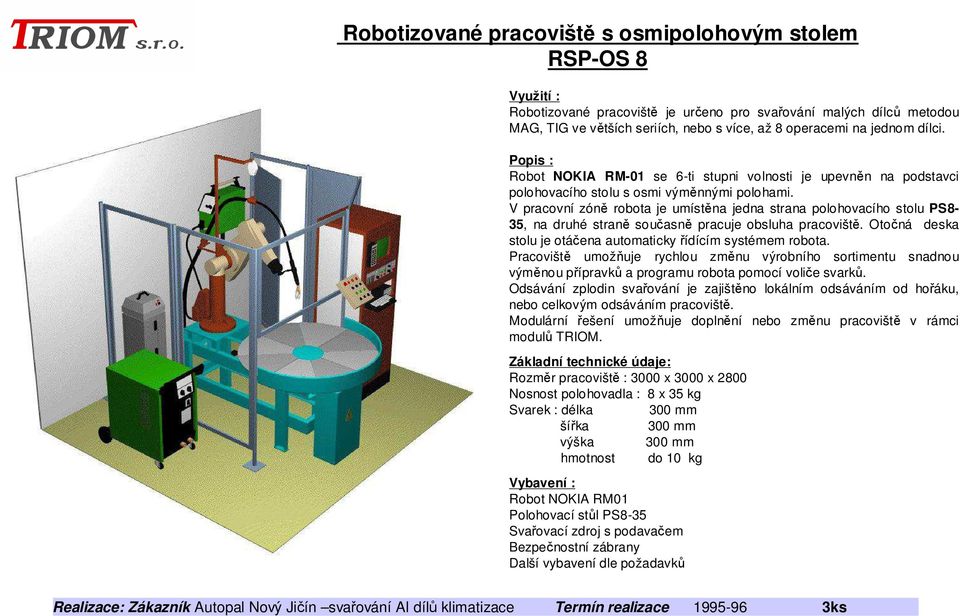

7 Robotizované pracoviště s osmipolohovým stolem RSP-OS 8 Využití : Robotizované pracoviště je určeno pro svařování malých dílců metodou MAG, TIG ve větších seriích, nebo s více, až 8 operacemi na jednom dílci. Popis : Robot NOKIA RM-01 se 6-ti stupni volnosti je upevněn na podstavci polohovacího stolu s osmi výměnnými polohami. V pracovní zóně robota je umístěna jedna strana polohovacího stolu PS8-35, na druhé straně současně pracuje obsluha pracoviště. Otočná deska stolu je otáčena automaticky řídícím systémem robota. Pracoviště umožňuje rychlou změnu výrobního sortimentu snadnou výměnou přípravků a programu robota pomocí voliče svarků. Odsávání zplodin svařování je zajištěno lokálním odsáváním od hořáku, nebo celkovým odsáváním pracoviště. Modulární řešení umožňuje doplnění nebo změnu pracoviště v rámci modulů TRIOM. Základní technické údaje: Rozměr pracoviště : 3000 x 3000 x 2800 Nosnost polohovadla : 8 x 35 kg Svarek : délka 300 mm šířka 300 mm výška 300 mm hmotnost do 10 kg Vybavení : Robot NOKIA RM01 Polohovací stůl PS8-35 Svařovací zdroj s podavačem Bezpečnostní zábrany Další vybavení dle požadavků Realizace: Zákazník Autopal Nový Jičín svařování Al dílů klimatizace Termín realizace ks

8 Robotizované pracoviště s osmipolohovým stolem RSP-OS 8 Realizace: Autopal s.r.o.., Nový Jičín ks

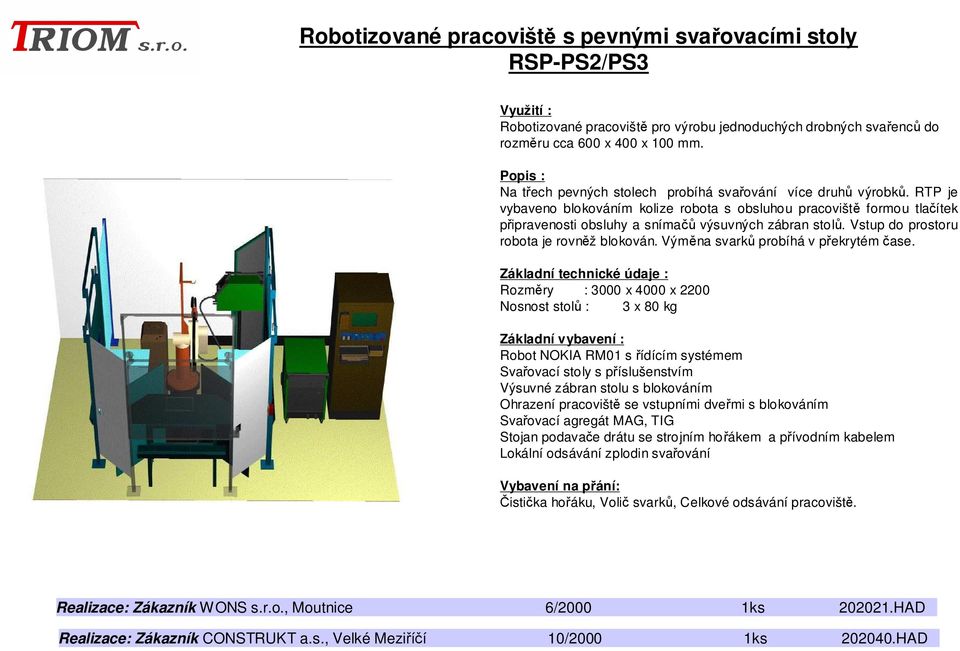

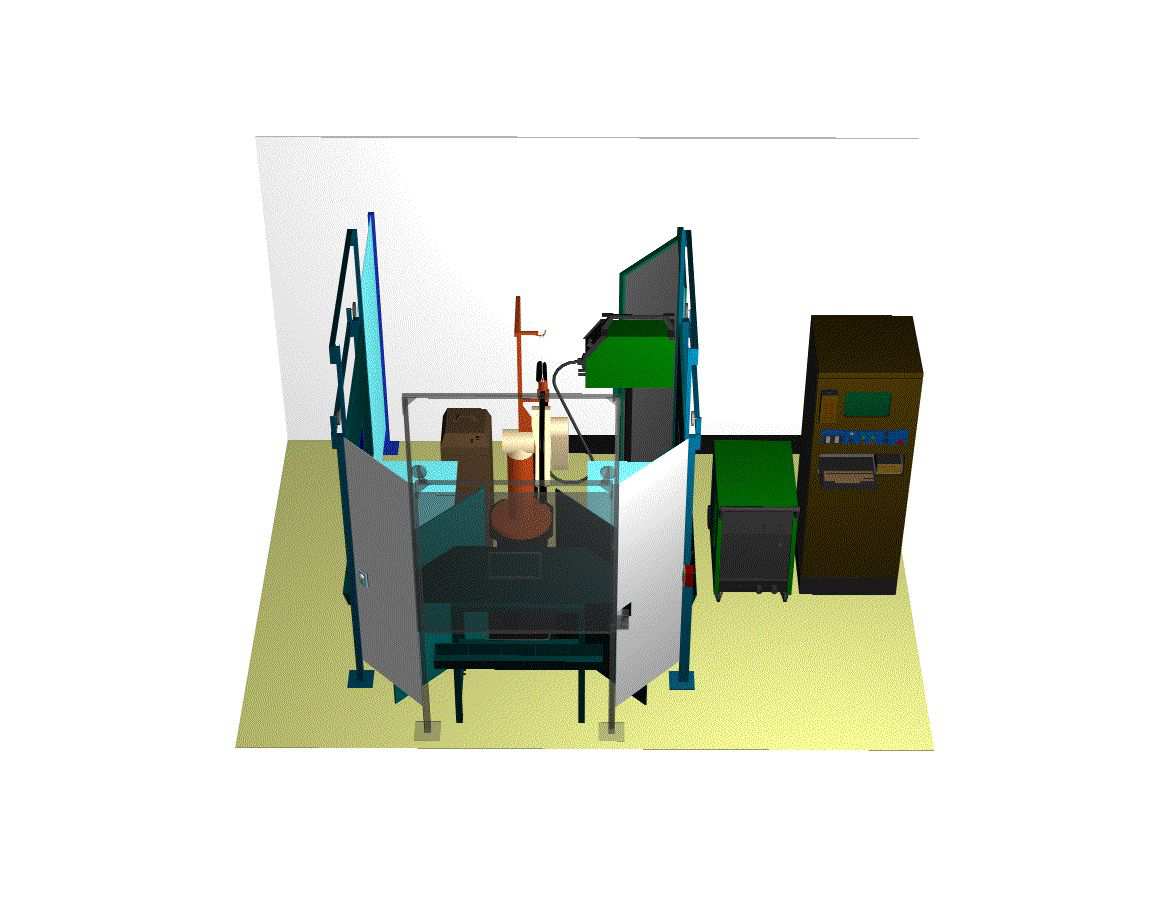

9 Robotizované pracoviště s pevnými svařovacími stoly RSP-PS2/PS3 Využití : Robotizované pracoviště pro výrobu jednoduchých drobných svařenců do rozměru cca 600 x 400 x 100 mm. Popis : Na třech pevných stolech probíhá svařování více druhů výrobků. RTP je vybaveno blokováním kolize robota s obsluhou pracoviště formou tlačítek připravenosti obsluhy a snímačů výsuvných zábran stolů. Vstup do prostoru robota je rovněž blokován. Výměna svarků probíhá v překrytém čase. Základní technické údaje : Rozměry : 3000 x 4000 x 2200 Nosnost stolů : 3 x 80 kg Základní vybavení : Robot NOKIA RM01 s řídícím systémem Svařovací stoly s příslušenstvím Výsuvné zábran stolu s blokováním Ohrazení pracoviště se vstupními dveřmi s blokováním Svařovací agregát MAG, TIG Stojan podavače drátu se strojním hořákem a přívodním kabelem Lokální odsávání zplodin svařování Vybavení na přání: Čistička hořáku, Volič svarků, Celkové odsávání pracoviště. Realizace: Zákazník WONS s.r.o., Moutnice 6/2000 1ks HAD Realizace: Zákazník CONSTRUKT a.s., Velké Meziříčí 10/2000 1ks HAD

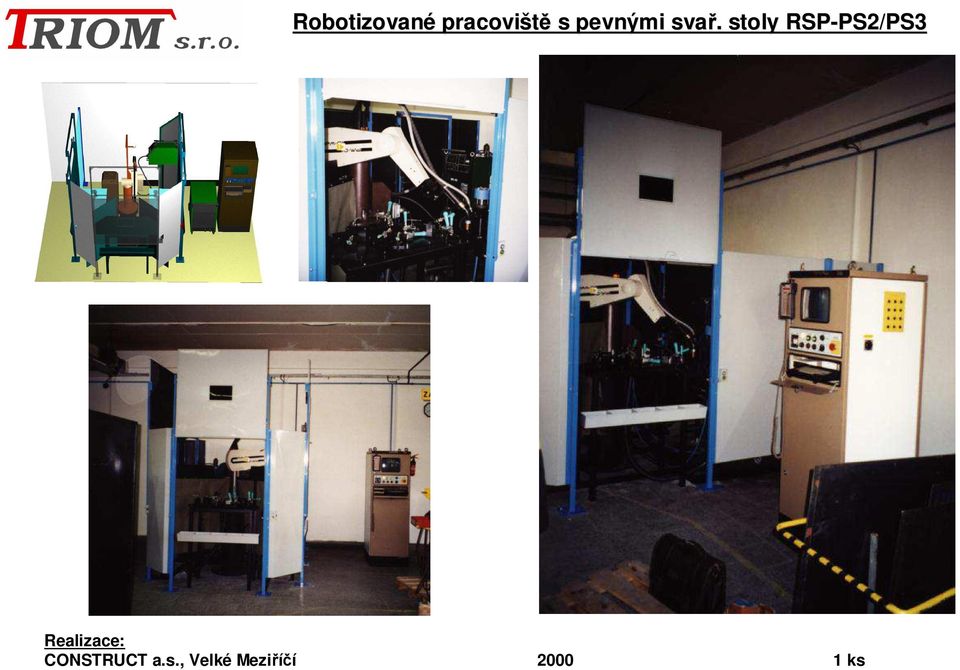

10 Robotizované pracoviště s pevnými svař.. stoly RSP-PS2/PS3 PS2/PS3 Realizace: CONSTRUCT a.s., Velké Meziříčí ks

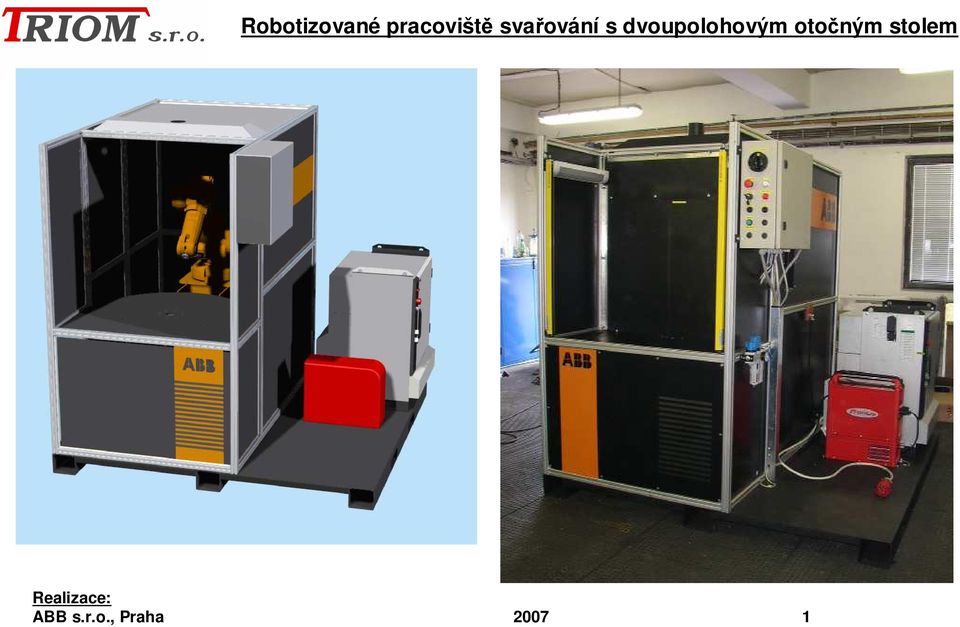

11 Robotizované pracoviště svařování s dvoupolohovým otočným stolem Realizace: ABB s.r.o., Praha

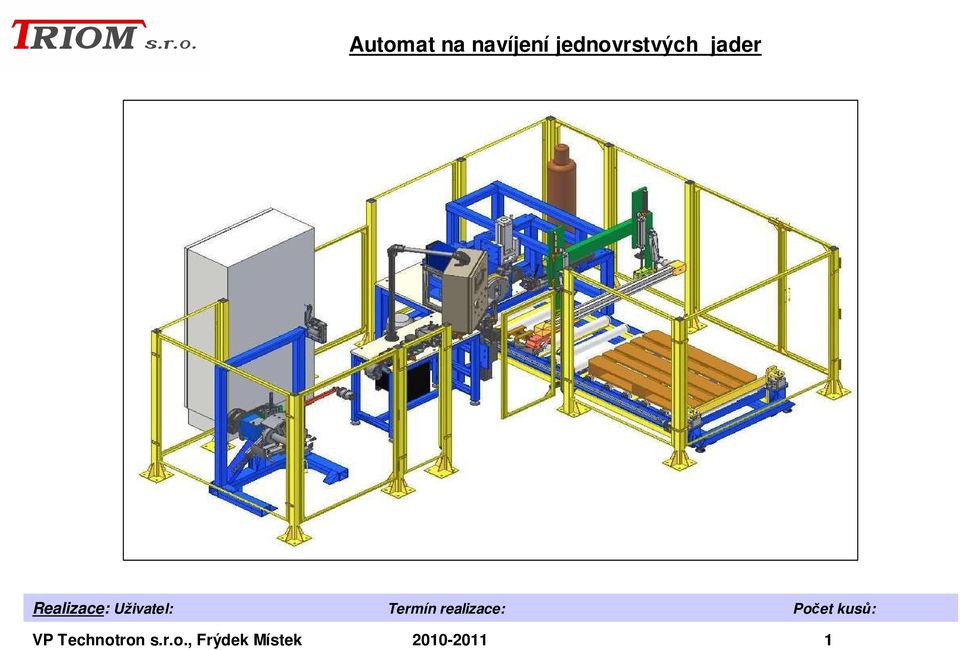

12 Automat na navíjení jednovrstvých jader Realizace: Uživatel: Termín realizace: Počet kusů: VP Technotron s.r.o., Frýdek Místek

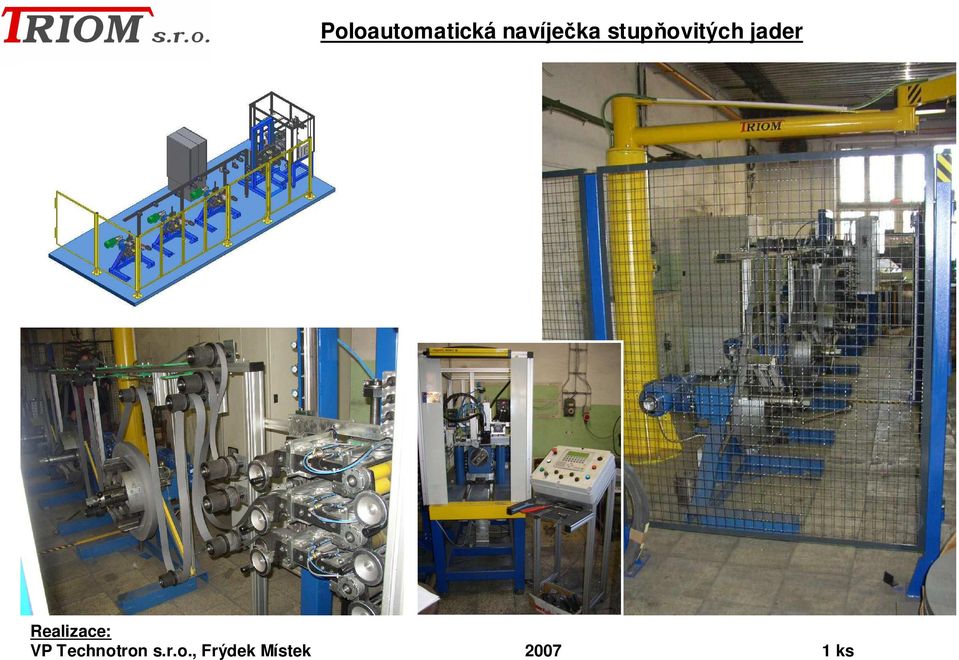

13 Poloautomatická navíječka stupňovitých jader Realizace: VP Technotron s.r.o., Frýdek Místek ks

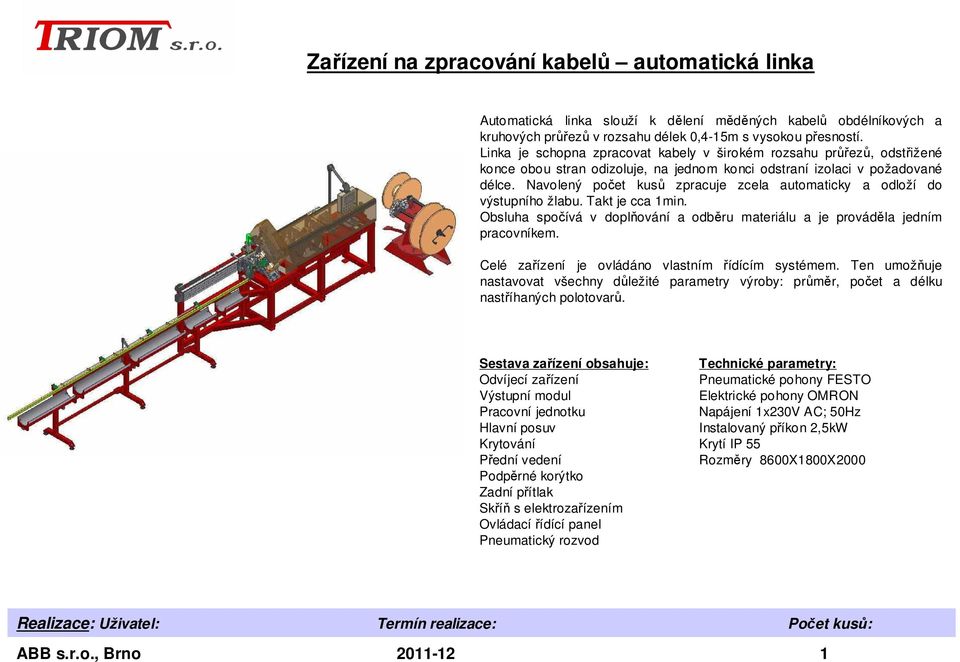

14 Zařízení na zpracování kabelů automatická linka Automatická linka slouží k dělení měděných kabelů obdélníkových a kruhových průřezů v rozsahu délek 0,4-15m s vysokou přesností. Linka je schopna zpracovat kabely v širokém rozsahu průřezů, odstřižené konce obou stran odizoluje, na jednom konci odstraní izolaci v požadované délce. Navolený počet kusů zpracuje zcela automaticky a odloží do výstupního žlabu. Takt je cca 1min. Obsluha spočívá v doplňování a odběru materiálu a je prováděla jedním pracovníkem. Celé zařízení je ovládáno vlastním řídícím systémem. Ten umožňuje nastavovat všechny důležité parametry výroby: průměr, počet a délku nastříhaných polotovarů. Sestava zařízení obsahuje: Odvíjecí zařízení Výstupní modul Pracovní jednotku Hlavní posuv Krytování Přední vedení Podpěrné korýtko Zadní přítlak Skříň s elektrozařízením Ovládací řídící panel Pneumatický rozvod Technické parametry: Pneumatické pohony FESTO Elektrické pohony OMRON Napájení 1x230V AC; 50Hz Instalovaný příkon 2,5kW Krytí IP 55 Rozměry 8600X1800X2000 Realizace: Uživatel: Termín realizace: Počet kusů: ABB s.r.o., Brno

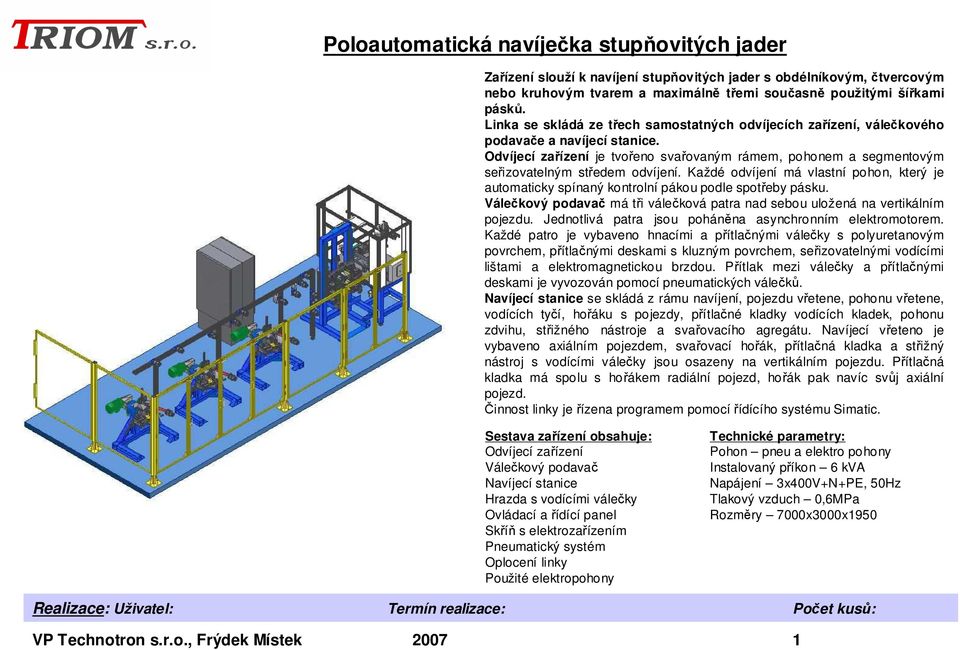

15 Poloautomatická navíječka stupňovitých jader Zařízení slouží k navíjení stupňovitých jader s obdélníkovým, čtvercovým nebo kruhovým tvarem a maximálně třemi současně použitými šířkami pásků. Linka se skládá ze třech samostatných odvíjecích zařízení, válečkového podavače a navíjecí stanice. Odvíjecí zařízení je tvořeno svařovaným rámem, pohonem a segmentovým seřizovatelným středem odvíjení. Každé odvíjení má vlastní pohon, který je automaticky spínaný kontrolní pákou podle spotřeby pásku. Válečkový podavač má tři válečková patra nad sebou uložená na vertikálním pojezdu. Jednotlivá patra jsou poháněna asynchronním elektromotorem. Každé patro je vybaveno hnacími a přítlačnými válečky s polyuretanovým povrchem, přítlačnými deskami s kluzným povrchem, seřizovatelnými vodícími lištami a elektromagnetickou brzdou. Přítlak mezi válečky a přítlačnými deskami je vyvozován pomocí pneumatických válečků. Navíjecí stanice se skládá z rámu navíjení, pojezdu vřetene, pohonu vřetene, vodících tyčí, hořáku s pojezdy, přítlačné kladky vodících kladek, pohonu zdvihu, střižného nástroje a svařovacího agregátu. Navíjecí vřeteno je vybaveno axiálním pojezdem, svařovací hořák, přítlačná kladka a střižný nástroj s vodícími válečky jsou osazeny na vertikálním pojezdu. Přítlačná kladka má spolu s hořákem radiální pojezd, hořák pak navíc svůj axiální pojezd. Činnost linky je řízena programem pomocířídícího systému Simatic. Realizace: Uživatel: Termín realizace: Sestava zařízení obsahuje: Odvíjecí zařízení Válečkový podavač Navíjecí stanice Hrazda s vodícími válečky Ovládací a řídící panel Skříň s elektrozařízením Pneumatický systém Oplocení linky Použité elektropohony Technické parametry: Pohon pneu a elektro pohony Instalovaný příkon 6 kva Napájení 3x400V+N+PE, 50Hz Tlakový vzduch 0,6MPa Rozměry 7000x3000x1950 Počet kusů: VP Technotron s.r.o., Frýdek Místek

16 Zařízení na zpracování kabelů Realizace: Uživatel: ABB s.r.o., Brno Termín realizace: Počet kusů: 1

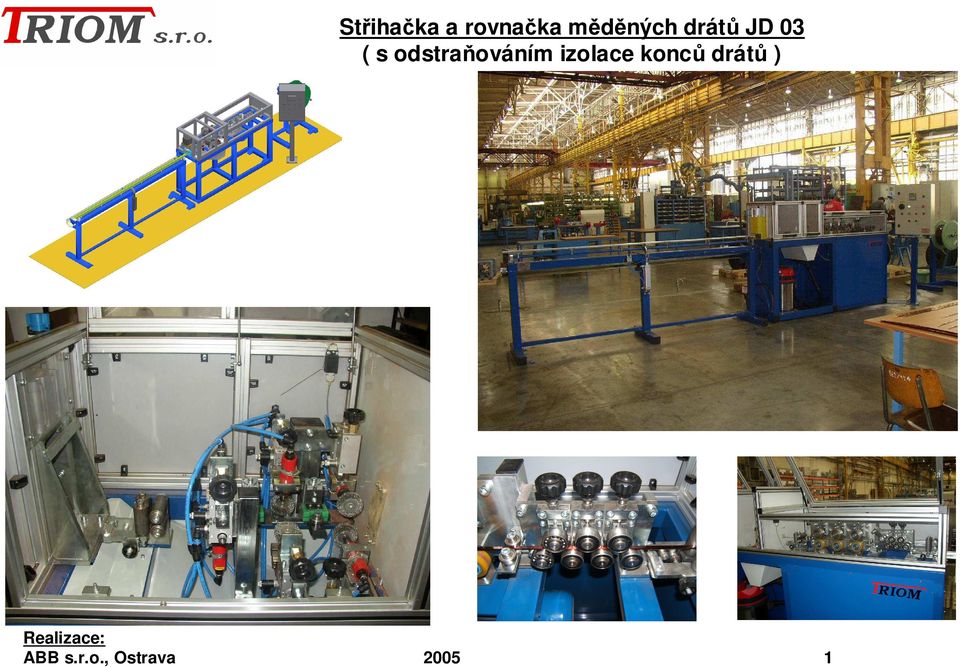

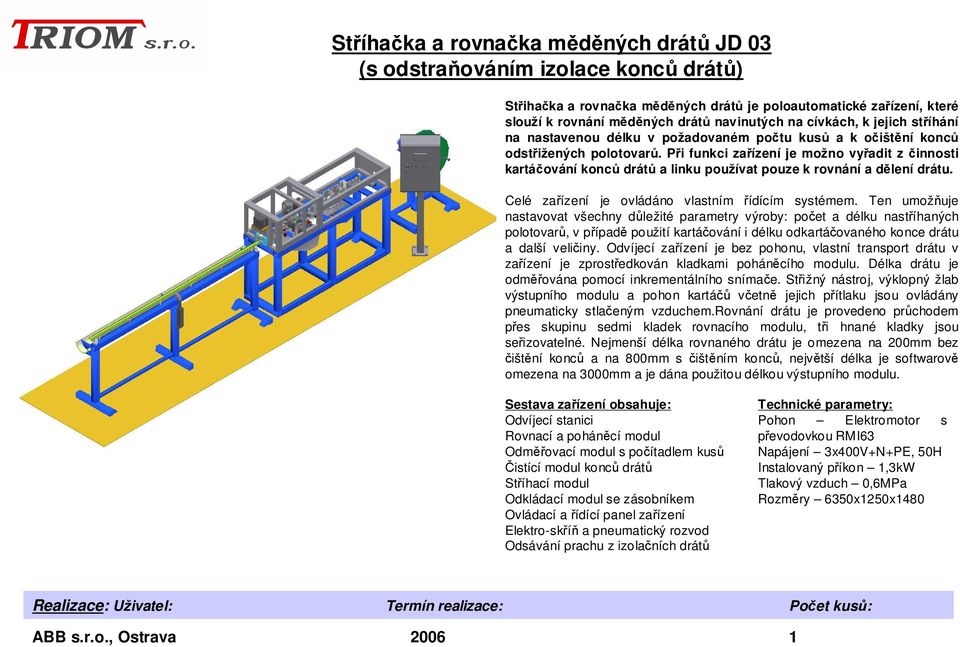

17 Stříhačka a rovnačka měděných drátů JD 03 (s odstraňováním izolace konců drátů) Střihačka a rovnačka měděných drátů je poloautomatické zařízení, které slouží k rovnání měděných drátů navinutých na cívkách, k jejich stříhání na nastavenou délku v požadovaném počtu kusů a k očištění konců odstřižených polotovarů. Při funkci zařízení je možno vyřadit z činnosti kartáčování konců drátů a linku používat pouze k rovnání a dělení drátu. Celé zařízení je ovládáno vlastním řídícím systémem. Ten umožňuje nastavovat všechny důležité parametry výroby: počet a délku nastříhaných polotovarů, v případě použití kartáčování i délku odkartáčovaného konce drátu a další veličiny. Odvíjecí zařízení je bez pohonu, vlastní transport drátu v zařízení je zprostředkován kladkami poháněcího modulu. Délka drátu je odměřována pomocí inkrementálního snímače. Střižný nástroj, výklopný žlab výstupního modulu a pohon kartáčů včetně jejich přítlaku jsou ovládány pneumaticky stlačeným vzduchem.rovnání drátu je provedeno průchodem přes skupinu sedmi kladek rovnacího modulu, tři hnané kladky jsou seřizovatelné. Nejmenší délka rovnaného drátu je omezena na 200mm bez čištění konců a na 800mm s čištěním konců, největší délka je softwarově omezena na 3000mm a je dána použitou délkou výstupního modulu. Sestava zařízení obsahuje: Odvíjecí stanici Rovnací a poháněcí modul Odměřovací modul s počítadlem kusů Čistící modul konců drátů Stříhací modul Odkládací modul se zásobníkem Ovládací a řídící panel zařízení Elektro-skříň a pneumatický rozvod Odsávání prachu z izolačních drátů Technické parametry: Pohon Elektromotor s převodovkou RMI63 Napájení 3x400V+N+PE, 50H Instalovaný příkon 1,3kW Tlakový vzduch 0,6MPa Rozměry 6350x1250x1480 Realizace: Uživatel: Termín realizace: Počet kusů: ABB s.r.o., Ostrava

18 Střihačka a rovnačka měděných drátů JD 03 ( s odstraňováním izolace konců drátů ) Realizace: ABB s.r.o., Ostrava

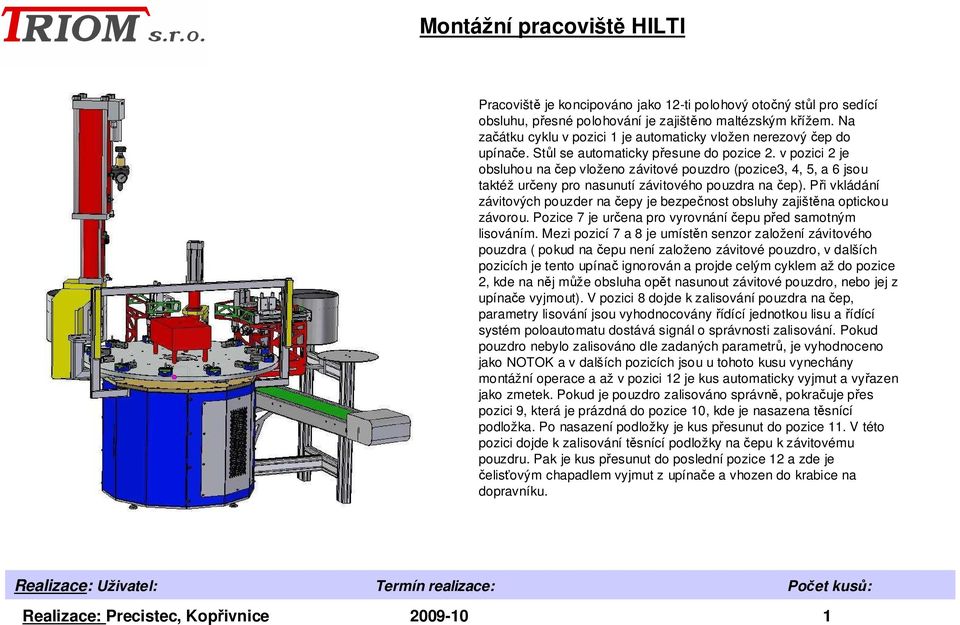

19 Montážní pracoviště HILTI Pracoviště je koncipováno jako 12-ti polohový otočný stůl pro sedící obsluhu, přesné polohování je zajištěno maltézským křížem. Na začátku cyklu v pozici 1 je automaticky vložen nerezový čep do upínače. Stůl se automaticky přesune do pozice 2. v pozici 2 je obsluhou na čep vloženo závitové pouzdro (pozice3, 4, 5, a 6 jsou taktéž určeny pro nasunutí závitového pouzdra na čep). Při vkládání závitových pouzder načepy je bezpečnost obsluhy zajištěna optickou závorou. Pozice 7 je určena pro vyrovnáníčepu před samotným lisováním. Mezi pozicí 7 a 8 je umístěn senzor založení závitového pouzdra ( pokud na čepu není založeno závitové pouzdro, v dalších pozicích je tento upínač ignorován a projde celým cyklem až do pozice 2, kde na něj může obsluha opět nasunout závitové pouzdro, nebo jej z upínače vyjmout). V pozici 8 dojde k zalisování pouzdra na čep, parametry lisování jsou vyhodnocovány řídící jednotkou lisu a řídící systém poloautomatu dostává signál o správnosti zalisování. Pokud pouzdro nebylo zalisováno dle zadaných parametrů, je vyhodnoceno jako NOTOK a v dalších pozicích jsou u tohoto kusu vynechány montážní operace a až v pozici 12 je kus automaticky vyjmut a vyřazen jako zmetek. Pokud je pouzdro zalisováno správně, pokračuje přes pozici 9, která je prázdná do pozice 10, kde je nasazena těsnící podložka. Po nasazení podložky je kus přesunut do pozice 11. V této pozici dojde k zalisování těsnící podložky na čepu k závitovému pouzdru. Pak je kus přesunut do poslední pozice 12 a zde je čelisťovým chapadlem vyjmut z upínače a vhozen do krabice na dopravníku. Realizace: Uživatel: Termín realizace: Počet kusů: Realizace: Precistec, Kopřivnice

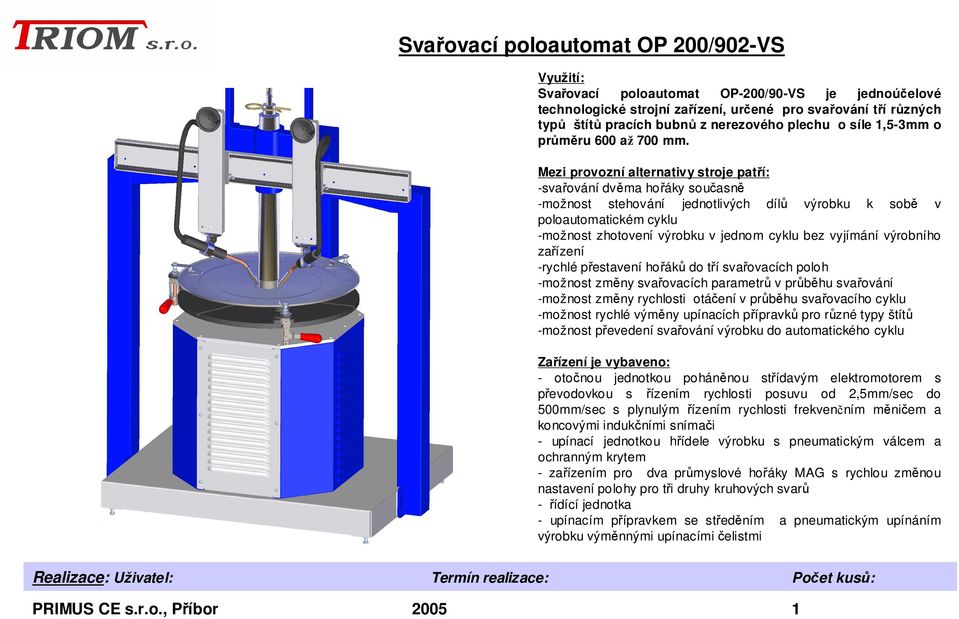

20 Svařovací poloautomat OP 200/902-VS Využití: Svařovací poloautomat OP-200/90-VS je jednoúčelové technologické strojní zařízení, určené pro svařování tří různých typů štítů pracích bubnů z nerezového plechu o síle 1,5-3mm o průměru 600 až 700 mm. Mezi provozní alternativy stroje patří: -svařování dvěma hořáky současně -možnost stehování jednotlivých dílů výrobku k sobě v poloautomatickém cyklu -možnost zhotovení výrobku v jednom cyklu bez vyjímání výrobního zařízení -rychlé přestavení hořáků do tří svařovacích poloh -možnost změny svařovacích parametrů v průběhu svařování -možnost změny rychlosti otáčení v průběhu svařovacího cyklu -možnost rychlé výměny upínacích přípravků pro různé typy štítů -možnost převedení svařování výrobku do automatického cyklu Zařízení je vybaveno: - otočnou jednotkou poháněnou střídavým elektromotorem s převodovkou s řízením rychlosti posuvu od 2,5mm/sec do 500mm/sec s plynulým řízením rychlosti frekvenčním měničem a koncovými indukčními snímači - upínací jednotkou hřídele výrobku s pneumatickým válcem a ochranným krytem - zařízením pro dva průmyslové hořáky MAG s rychlou změnou nastavení polohy pro tři druhy kruhových svarů - řídící jednotka - upínacím přípravkem se středěním a pneumatickým upínáním výrobku výměnnými upínacími čelistmi Realizace: Uživatel: Termín realizace: Počet kusů: PRIMUS CE s.r.o., Příbor

21 Svařovací poloautomat OP 200/902 - VS Realizace: PRIMUS CE s.r.o, Příbor

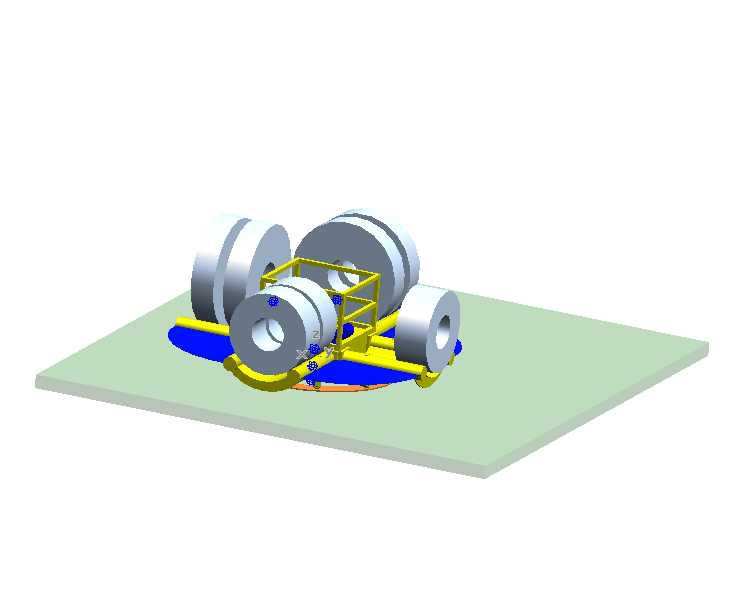

22 Otočný zásobník svitků Zařízení je určeno k dopravě svitků na místo určení otočením kolem vlastní osy a vytvoření zásoby svitků u lisu. Ovládá se ručně-tlačítky nebo dálkovým ovladačem z kabiny VZV. Otáčení zásobníku je obousměrné po 90 st. Manipulace se svitky je možná jeřábem nebo pomocí manipulačního trnu. Zařízení nemá indikaci polohy, lze je zastavit v libovolném úhlu natočení od výchozí polohy. Zařízení rovněž nemá aretaci polohy, ta je zajištěna použitím samosvorné dvoušnekové převodovky a pohonu elektromotorem. Svařovaná konstrukce zařízení se skládá ze : - základní desky se sloupem okolo něhož se v kuličkovém ložisku otáčí osmiramenný stůl pro uložení svitků plechu mm - stůl je opřen na 2300 mm 32-ma koly 150 mm s valivým uložením, která obíhají po kruhové dráze základní desky - konzoly se dvěma elektropřevodovkami, která je upevněna na středovém sloupu. Zařízení je ukotveno k podlaze dvanácti kotvami. Základní parametry: Nosnost zásobníku: kg Počet svitků: max. 8 Pohon: 2 elektromotory Otočný průměr: cca 4000 mm Ovládání: ručně-tlačítky + dálkovým ovladačem Realizace: Uživatel: Termín realizace: Počet kusů: Siemens Elektromotory s.r.o., Frenštát p.radh

23 Otočný zásobník svitků Realizace: Siemens Elektromotory s.r.o., Frenštát p. Radh

24 Zásobní dopravník s reversem Využití : Dopravník je určen pro vytvoření zásoby dílů na libovolném pracovišti. Přesun palet z dopravníku na stůl se provádí elektromotorem s tlačítkovým ovládáním a reverzací. Dopravník je doplněn nárazníkem pro vysokozdvižný vozík. Popis základního provedení: Dopravník má tyto části : 1/ 3 dopravníky svařené a šroubované z ocelových profilů, spojené za sebou na celkovou délku 9,9 m. 2/ válečky poháněné elektropřevodovkou 2,2 kw přes válečkové řetězy 5/8 x3/8. 3/ koncovou část 0,6 m, sklopnou pomocí pneuválce 4/ výsuvný doraz před sklopnou částí 5/ bezpečnostní ohrada, krytování a elektropříslušenství Pohyb palet je vpřed i vzad. Nárazníky se skládají ze svařeného stojanu a odpruženého dorazu. Dopravník i nárazníky jsou ustaveny ve správné vzájemné poloze a ukotveny k podlaze. Optická čidla a odrazky jsou chráněny proti poškození nárazem. Základní technické údaje : Délka: mm Šířka: 1030 mm Výška válečků 500 mm Kapacita: 7 palet á 1500 kg Pohon dopravníku: elektromotor Realizace: Uživatel: Termín realizace: Počet kusů: Siemens Elektromotory s.r.o., Frenštát p.radh

25 Zásobní dopravník s reversem Realizace: Siemens Elektromotory s.r.o., Frenštát p. R

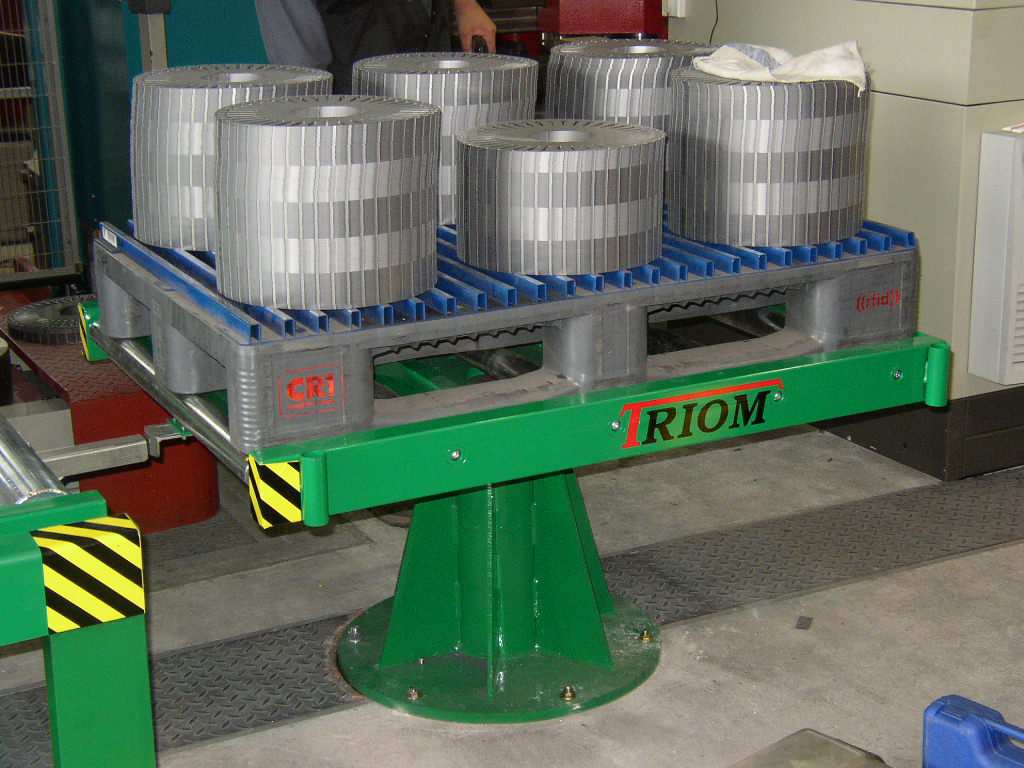

26 Dopravník s točnou a nárazníkem Využití: Dopravník je technologické strojní zařízení určené k přesunu a otáčení palet s výrobky u výrobního pracoviště. Palety ze zásobního dopravníku se postupně přesouvají na otočný stůl, ze kterého pracovník odebírá výrobky ke zpracování. Dopravník je určen pro přesun dvou palet o hmotnosti 1500kg současně a otočný stůl je navržen pro nosnost jedné palety. V provozu šetří pracovní síly a výrazně snižuje tělesnou námahu. Popis základního provedení: Zařízení obsahuje zásobní dopravník na 2 palety CR1 standardního rozměru 1200x800mm, otočný stůl s aretací 12 poloh a nárazník. Zásobní dopravník má tyto části : - nosná kostra svařená a šroubovaná z ocelových profilů - válečky poháněné elektropřevodovkou 0,37kW přes válečkové řetězy 5/8 x3/8.pohyb palet je vpřed i vzad. - krytování a elektropříslušenství s ovládací skřínkou Otočný stůl má tyto části : - pevný stojan - otočný stůl s 5 nepoháněnými válečky - aretačníčep s nožním pedálem. Nárazník se skládá ze svařeného stojanu a odpruženého dorazu. Dopravník, stůl i nárazník jsou ustaveny ve správné vzájemné poloze a ukotveny k podlaze. Rozměry dopravníku: 2500x1030x600 Rozměry otočného stolu: 1200x1000x600 Nosnost dopravníku: 3100kg Nosnost otočného stolu: 1500kg Realizace: Uživatel: Termín realizace: Počet kusů: Siemens Elektromotory s.r.o., Frenštát p.rad Siemens Elektromotory s.r.o., Frenštát p.rad Siemens eletkromotory s.r.o., Frenštát p. Rad

27 Dopravník s otočným stolem a nárazníkem Siemens Elektromotory s.r.o., Frenštát p.rad Siemens Elektromotory s.r.o., Frenštát p.rad Siemens eletkromotory s.r.o., Frenštát p. Rad

28 Krokovací chladící dopravník Na krokovacím chladícím dopravníku na pracovišti tlakového lití rotorů probíhají operace chlazení rotorů po odlití v chladícím tunelu a operace čištění rotoru od přelitků robotem. Dopravník je tvořen dráhou, na níž nuceně pojíždějí vozíky rotorů s otvorem pro svisle uložený rotor. Uvnitř oválu je umístěn hydraulický svěrák pro uchycení rotoru při čistění a nádrž s hydraulickým agregátem. V části vstupu do dopravníku, v části chlazení a v části odběru je pohon dopravníku řešen elektropřevodovkou a řetězem. Krokování dopravníku v části čištění je řešeno pneumatickým indexem s přesností ustavení ± 5mm z důvodu nutnosti rozdílu jiné délky kroku vozíku, který je důležitý pro přístup robota. Mezi místem vkládání rotoru manipulátorem a čistícím robotem je ve směru pohybu dopravník uzavřen do chladícího tunelu s intenzivním chlazením pomocí ventilátorů s předsunutým výměníkem tepla vzduch-voda. Parametry zařízení: Dráha dopravníku Vnější rozměr: 4000x2500mm Vnitřní rozměr: 3200x1700mm Výška dráhy: 700mm Rychlost dopravníku: 150mm/sec Vozíky rotorů Rozměr (DxSxO): 300x mm Nosnost vozíku: 150kg Počet vozíků: 20-23ks Realizace: Uživatel: Termín realizace: Počet kusů: Rakovnické tvářecí stroje s.r.o

29 Pracoviště tlakového lití rotorů Realizace: RTS s.r.o., Rakovník (ve fy Siemens Elektromotory s.r.o., Frenštát p. R.) 2007

30 Horizontální chladící dopravník Realizace: AUTOPAL s.r.o., Nový Jičín

31 Pojízdný manipulátor pro manipulaci s monokrystaly křemíku Realizace: ONSENICONDUKTOR CR, s.r.o., Rožnov p. Rad

32 Zvedák svitků hliníkových plechů Realizace: BEHR Ostava, Mošnov

33 Zvedák svitků hliníkových plechů Realizace: BEHR Ostava, Mošnov

34 Otočné zařízení statorů 900 kg Využití : Zařízení je určeno k otáčení (změně polohy) o 90 z polohy vodorovné do svislé nebo opačně. Je určeno pro - statorový svazek a kostru (budou se překlápět o 90 z polohy svislé do polohy vodorovné. - stator (navinutý svazek nalisován v kostře) se bude překlápět o 90 z polohy svislé do polohy vodorovné. Zařízení je napojeno na válečkový dopravník. Popis základního provedení: Svařovaná konstrukce zařízení se skládá ze : - základní desky se sloupem na němž je v kuličkových ložiskách uložen otočný stůl - otočný stůl je poháněn elektropřevodovkou, která je umístěna na společné hřídeli s otočným stolem a umožňuje pohyb stolu doprava a doleva - v podlaze stolu jsou otočné válečky, které usnadňují posouvání statoru Zařízení je ukotveno k podlaze šesti šrouby. Koncový spínač indikující výchozí a konečnou polohu otočného stolu Ovládací skřínka s majáčkem umístěná na konzole na sloupu zařízení. Základní technické údaje : Napájení zařízení 3x400V/230V + PE+N;50 Hz Instalovaný příkon 0,7 kw Rozměry /včetně ovládací skřínky/ - délka 1360 mm - šířka 1000 mm - výška 1610 mm Nosnost 900 kg Realizace: Uživatel: Termín realizace: Počet kusů: Siemens Elektromotory s.r.o., Frenštát p. Radh

35 Otočné zařízení paketů 350 kg Realizace: Siemens Elektromotory s.r.o., Frenštát p. Radh

36 Otočné zařízení statorů 900kg Realizace: Siemens Elektromotory s.r.o., Frenštát p. Radh

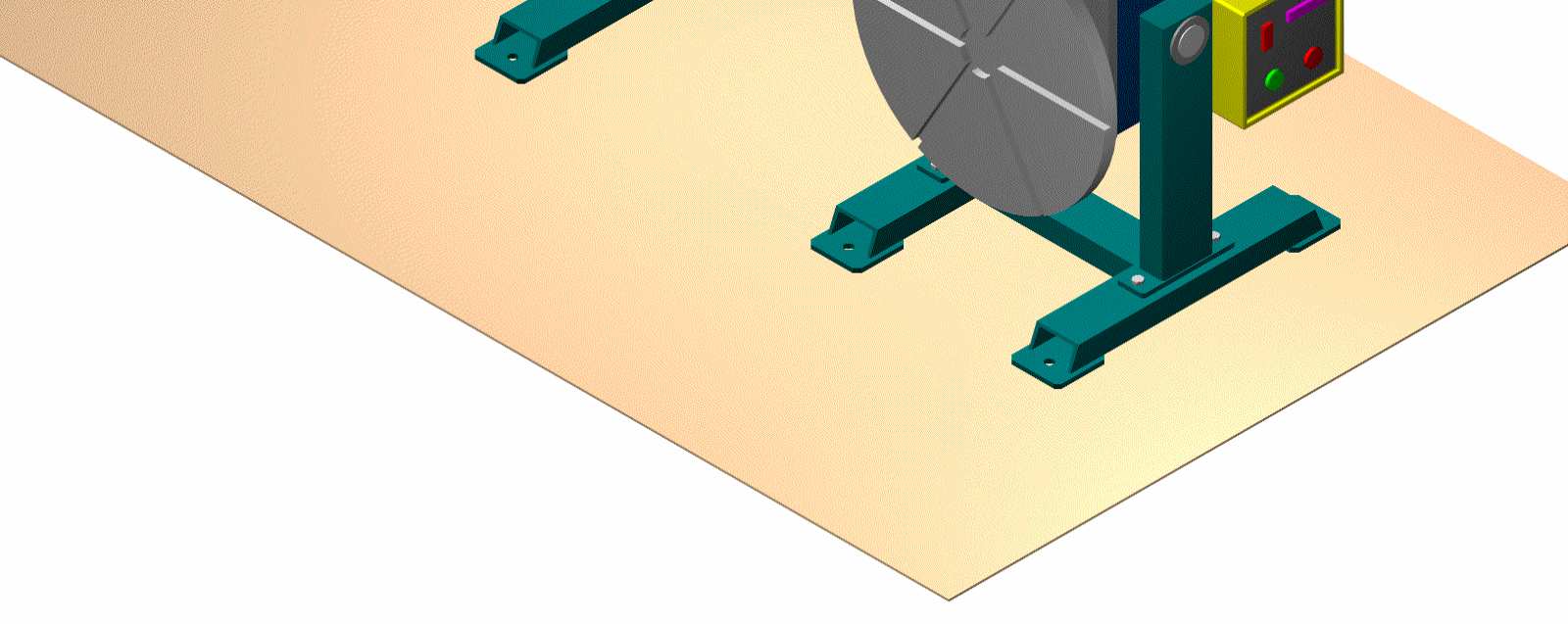

37 Otočné polohovadlo OP-1000/180 Popis: Ovládání sklápění stolu je řešeno elektropřevodovkou. Nastavení otáček rotace je prováděno tlačítkem na řídícím panelu, spouštění a zastavení otáček nožním pedálem. Ukostření polohovadla je provedeno obvyklým způsobem pro svařovací stroje podle bezpečnostních norem ČSN. Rozsah otáček polohovadla: 4 - pólový motor a převodovka 1:200 = 6,9-0,345 ot./min. Obvodová rychlost na průměru 1000 mm = mm/sec 8 - pólový motor a převodovka 1:200 = 3,5-0,175 ot./min. Obvodová rychlost na průměru 1000 mm = 90-4,5 mm/sec Motor je řízený měničem otáček v rozsahu 1 : 20 Použití: Je určeno pro polohování převážně rotačních výrobků při svařování. Parametry: Maximální průměr výrobku : 1200 mm Průměr upínací desky : 960 mm Nosnost polohovadla : 1000 kg Nevyváženost výrobku : 20 % Rozsah sklápění : stupňů Elektrické napětí : 3x400 V Realizace: Uživatel: Termín realizace: Počet kusů:

38 Dělící zařízení pryžových profilů Použití : Dělící zařízení je určeno pro dělení pryžových profilů s kovovou výztuží i bez ní, které vystupují z výrobní linky. Dělení se provádí za pohybu, bez zastavení materiálu při vlastní operaci dělení. Profily bez výztuže se dělí stříháním, s kovovou výztuží jsou řezány frikční pilou. Popis : Materiál z tvářecí linky vchází do vstupního modulu stroje, který je opatřen podpěrnými kladkami a bočními válečky proti vybočení materiálu. Dále pak materiál postupuje na dopravní pás, který má shodnou rychlost jako dělený materiál a na příčník pojezdu. Na příčníku je umístěna kyvně pila a čelist nůžek. Pohyb pily do řezu i střih nůžek jsou vyvozovány pneumatickými válci. Po odměření potřebné délky dává řídící systém povel pro rozběhnutí motoru, který pomocí kuličkového šroubu pohybuje pojezdem ve směru posuvu materiálu. Pohyby mechanizmů jsou automaticky řízeny řídícím systémem. Dělený materiál je unášen dopravním pásem k výstupu stroje. Technické parametry : Příkon : 8,38 kw Napájení : 3NPE AC 50 Hz 400VTN-S Min.tlak vzduchu : 0,5 MPa Rychlost posuvu materiálu : max. 30 m/min, min. 7 m/min Min. délka úřezu: při rychlosti 30 m/min 700 mm, při rychlosti 15 m/min 400 mm Rozměry stroje : x 800 x 1830 mm Realizace: Uživatel: Termín realizace: Počet kusů: DRAFTEX OPTIMIT s.r.o

39 Dělící zařízení pryžových profilů Realizace: DRAFTEX-OPTIMIT s.r.o ks

40 Svařovací automat AKR 800 Základní provedení AKR-800 Provedení pro svařování dlouhých svatů Využití : Svařování nebo navařování metodou MAG, TIG přímých a kruhových svarů, nebo jejich kombinace u výrobků s převahou tohoto typu svarů. Popis zařízení : Zařízení je koncipováno jako stavebnice s otočnou a posuvovou jednotkou poháněnou elektropřevodovkami na střídavý proud 380 V/50 Hz. Motory jsou řízeny minipočítačem frekvenčním měničem v poměru min-max 1:20 od minimální rychlosti svařování 3,5 mm/sec. Základní provedení má rozteč mezi přírubami otočné a podpěrné jednotky 1650 mm s maximálním točným průměrem 800 mm. Posuvovou dráhu hořáku lze prodloužit na délku 4x2000 mm. Zařízení může být opatřeno jedním nebo dvěma hořáky s mechanickým vedením ve spáře a pendlovaní hlavou. Základní technické údaje : Rozměry zákl. provedení (LxŠxV) : 2000x800x1500 mm Nosnost otočné jednotky (kg) : N1=125, N2=250, N3=500 Nevyváženost svarku k ose rotace : 20% Vybavení základního provedení: Stojan s rozpěrou Otočná jednotka s elektropřevodovkou Otočná podpěrná jednotka Posuvová dráha s držákem svařovacího hořáku Stavitelný závěs kabeláže hořáku Řídící panel s elektronikou a ovládáním Doplňkové vybavení. Prodloužení dráhy posuvu Otočná jednotka s naklápěním Držák pro 2 svařovací hořáky Pendlovací hlava hořáku Mechanické vedení hořáku ve spáře Jiné provedení stroje dle přání Realizace: Uživatel: Termín realizace: Počet kusů:

41 Montážní a kontrolní přípravky pro concealing panel Využití : Přípravky slouží k zalisování klipu do panelu a současné kontrole správnosti provedení zalisování. Základní technické údaje : Název Montážní a kontrolní přípravek pro concealing panel Typ VP27 Výrobní číslo 4,5 / 2009 Napájení 1x230V +N+PE, 50 Hz Instalovaný Přílon 1,0kW Krytí IP54 Provozní teplota Okolí 10º-35º C Relativní vlhkost 20-80% Prostředí normální AA5 dle ČSN čl Kategorie dle pren954-1 Realizace: CIE Plasty, Valašské Meziříčí

42 Montážní stůl Montážní stůl s elektroprvky Montážnístůl Využití : Montážní stůl pro montáž závrtných šroubů do hadic klimatizecí Montážní stůl s elektroprvky se šroubovákem Deprag Montážní stůl s elektroprvvky Základní technické údaje pro montážní stůl: s elktroprvky: Název Montážní a kontrolní přípravek s elektroprvky Typ VP23 Výrobní číslo 21/2008 Napájení 1x230V +N+PE, 50 Hz Instalovaný Přílon 1,0kW Krytí IP54 Provozní teplota Okolí 10º-35º C Relativní vlhkost 20-80% Prostředí normální AA5 dle ČSN čl Realizace: Visteon Autopal, Nový Jičín

43 Zakládací přípravek Realizace: Visteon-Autopal, Nový Jičín ks

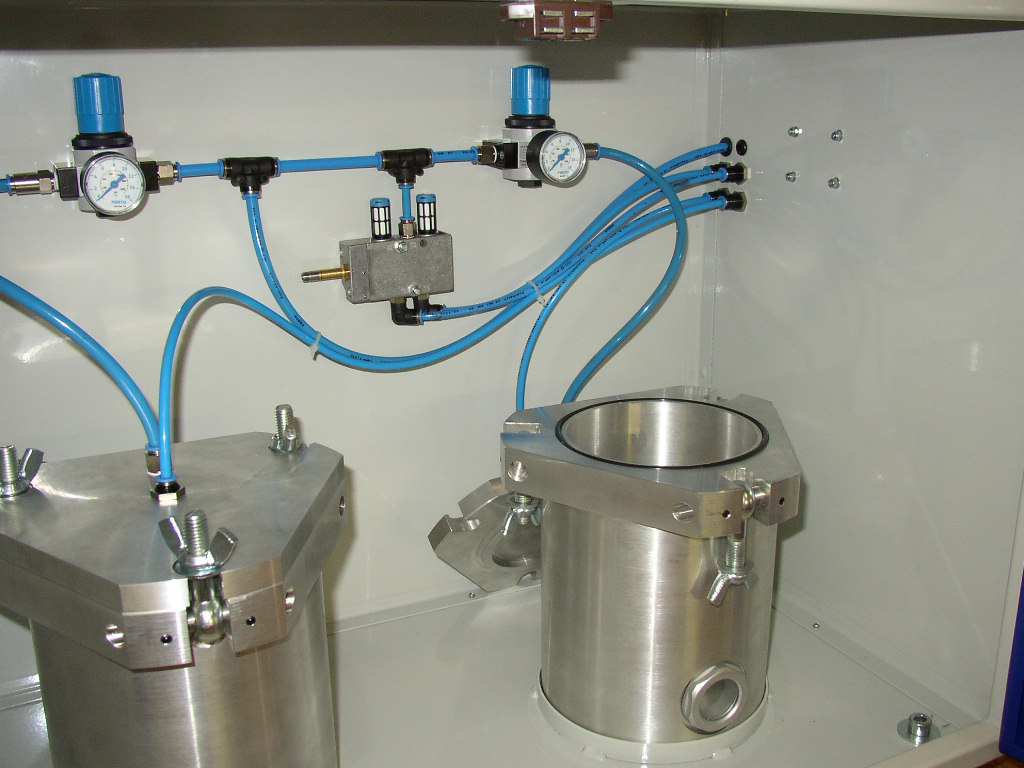

44 Zařízení pro nanášení lepidla Realizace: TVM s.r.o., Valašské Meziříčí

45 Manipulátor pro broušení vzorků Použití : Manipulátor je navržen jako nástavbový automatický mechanismus na dvoukotoučové ruční brusky HERZOG. Řeší automatizaci ručního broušení vzorků pro laboratorní vyhodnocení struktury spektrální analýzou. Manipulátor lze nainstalovat na nové i starší brusky HERZOG, popřípadě na brusky obdobné konstrukce s horizontálními kotouči. Operace broušení je prováděna manipulátorem se dvěmi stupni volnosti pohybu : - zdvih chapadla - automatický výkyv na brusném kotouči Odsávání prachu je použito z původní brusky. Zvýšení výkonu je zajištěno zykrytováním mechanismu. Konstrukce manipulátoru je realizována na bázi pneumatických prvků FESTO Výhody zařízení : - odstranění nebezpečí vzniku nemoci z povolání - vasoneurózy -nízké pořizovací náklady a jednoduché ovládání stroje - široký sortiment broušených vzorků - bezpečnost práce je zajištěna kryty s bezpečnostním snímačem. Při otevření krytu dojde k vypnutí všech pohybu stroje. Odsávání je účinnější, protože je prováděno z uzavřeného prostoru. - snadná údržba a úspora energie Základní technické údaje : Rozměry : 1410 x 900 x 980 Elektr. napájení : 3 x 400 V, 50 Hz Min. tlak vzduchu: 6 Bar Realizace: Uživatel: Termín realizace: Počet kusů: Nová huť Ostrava Nová huť Ostrava

46 Repase navíječky GRUNDIG Realizace: TVM, Valašské Meziříčí

47 Pneumatický polohovací stůl PPS-10 Popis: Pneumatický stůl má stavitelnou výšku v rozmezí 400 mm a při uložení stohu plošného materiálu bude zajišťovat nastavenou výšku materiálu od podlahy. Výška je nastavitelná pomocí pneumatického ventilu umístěného posuvně na stojanu, který se svým ramenem opírá o horní plech. Při zvednutí ramene se horní plošina spustí do nejnižší polohy. Po naložení stohu materiálu a přiklopení ramene ventilu se zvedne do pracovní výšky, kterou udržuje s přesností +-5 mm. Použití: Pneumatický polohovací stůl slouží k usnadnění manipulace s plechy a jiným plošným materiálem před vkládáním do dělícího zařízení. Parametry: Nosnost : Zdvih : Minimální výška: Maximální výška: Potřebný tlak vzduchu: Rozměr stolu: do 10 T 400 mm 800 mm 1200 mm 0,6 Mpa 1200x2500 mm Realizace: Uživatel: Termín realizace: Počet kusů:

48 Manipulační plošina MP- 400/640E Popis: Manipulační plošina je technologické strojní zařízení umožňující manipulaci s břemeny do hmotnosti 400kg, umístěném na plošině do výše 640mm nad podlahu manipulačního prostoru. Použití: Zařízení usnadňuje manipulační práci se zvedáním plastových přepravek na manipulačních vozících. Parametry: Nosnost : Výška zdvihu Délka : Šířka : Váha : Plošina: Zvedací mechanismus do 400 kg 640 mm 1220 mm 700 mm 32 kg 36 kg Realizace: Uživatel: Termín realizace: Počet kusů: POCLAIN HYDRAULICS s.r.o., Brno

49 Pojízdná zvedací plošina PZP-1T Popis: Zvedací plošina se skládá z dolního rámu se dvěmi pevnými otočnými koly s brzdou, na kterém je umístěna svisle posuvná horní plošina. Zvedání je prováděno pomocí hydraulického válce se zdvihem cca 120 mm, který slouží pro zvedání europalety ze země a převoz. Další zdvih plošiny je proveden pomocí vzduchových vlnovcových pružin tak, že celkový zdvih plošiny je cca 800 mm + výška europalety ( 100 mm ). Regulace výšky je prováděna pomocí regulačního pneuventilu, který zajišťuje nastavenou výškovou úroveň odebírací plochy. Použití: Zařízení je koncipováno tak, aby splňovalo funkci nízkozdvižného vozíku a zároveň zvedací plošiny s nastavitelnou výškou odebírací plochy. Parametry: Nosnost : do 1000 kg Výška : 1250 mm Délka : 1500 mm Šířka : 850 mm Váha : cca 100 kg Realizace: Uživatel: Termín realizace: Počet kusů: HON Skřipov

50 Konstrukce Y Realizace: Siemens Elektromotory s.r.o., Frenštát p. Radh
