1 Svařovac ovací stroje 4 Svařovac ovací přípravky, pravky, polohovadla a manipulátory doc. Ing. Ivo Hlavatý, Ph.D. vsb.cz/~hla80 ivo.hlavaty@vsb.cz Úvod Proč polohovadla? Svařovac ovací přípravky, pravky, polohovadla a manipulátory jsou výrobní pomůcky, které slouží k racionalizaci sestavování svařenc enců,, jejich stehování,, a které v některých n případech p padech umožň žňují i provedení samotných operací svařov ování Z celkové pracnosti při p i výrobě svařenc enců zaujímá velký podíl čas spotřebovaný na pomocné operace (60 70%) 1

2 Možnosti polohovadel Mechanizace a automatizace výroby Snížen ení vedlejší ších časů svařov ování Snížen ení časů svařov ování Přesnost výroby (dodržen ení rozměrů svařenc enců) Kvalita svarů Zvýšen ená (v porovnání se stavem bez pohovadla) Rovnoměrn rná (opakovatelnost kvality výroby) Základní rozdělen lení polohovadel pro svařov ování Kladková polohovadla Stolová polohovadla Speciáln lní polohovadla Univerzáln lní manipulátory Univerzáln lní pomocné nosné konstrukce pro upevnění svařovac ovacích ch automatů nebo svařenc enců 2

3 Kladková polohovadla Stavebnicové s pevným nastavením m vzdálenosti kladek pro určitý průměr r svařence. Vyrábí se do nosnosti 2500 kn S nůžn ůžkovým stupňovým nastavením m rozestupu kladek. Vyrábí se do nosnosti 25kN. Kladková pohovadla s výklopnými kladkami. Vyrábí se do nosnosti 2500kN. Kladková polohovadla Základní charakteriska Nosnost jednoho lože Síla protáčen ení Rozsah zpracovávaných vaných průměrů Průměr r kladek Rozsah obvodových 3

4 Kladkové polohovadlo se stavitelným nastavením m průměru ru svařence Kladkové polohovadlo s výklopnými kladkami 4

5 Stolová polohovadla Jsou určena pro ustavení svařence do potřebn ebné polohy v prostoru. Polohovadlo obvykle vykonává tři i základnz kladní pohyby: Otáčen ení stolu Zdvih stolu Sklápění stolu v rovině Vyrábí se s pohonem: Ručním Elektrickým Hydraulickým Stolová polohovadla základní technické parametry Nosnost Rychlost otáčen ení Průměr r stolu Zdvih stolu Sklopení stolu Max. moment k rovině stolu Max. moment k ose stolu 5

6 Stolová polohovadla Univerzáln lní manipulátory 6

7 Plazmové svařov ování - polohovadlo Svařovací zdroj PLASMAWELD 202/402 Podavač CWC3/CWC1 Svařovací hořák PT 300, nebo PT 8 Kvalitní polohovadlo Speciáln lní polohovadla Navařov ování železničního soukolí 7

8 Univerzáln lní manipulátory Svařov ování tlakových nádobn univerzáln lní systém m WESTAX 8

9 Univerzáln lní manipulátory nosič - MECHTRAC Portálové zařízení pro svařování jednou, nebo dvěmi hlavami A2 Kolejová dráha v násobcích 3m pojezdová rychlost je rychlostí svařovací Modulární systém, lze osadit všemi komponenty A2/A6, např. Twin Arc, PAK 17, GMD Jednotný řídící systém PEH s paměťovou bankou Svařov ování podélných svarů 9

10 Univerzáln lní manipulátory nosič - MKR 300 Standardní sloup a výložník pro univerzální použití pro 121, 131 a 135 i plasmové svařování Stacionární, nebo pojezdové provedení Dodáván ve velikostech 3x3, 4x4, 5x5 m. Sloup otočný o 360 Univerzáln lní manipulátory nosič - CaB 460 Standardní sloup a výložník pro univerzální použití pro 121, 131 a 135 i plasmové svařování Stacionární, nebo pojezdové provedení Konstruován pro velké výkony Sedačka operátora 10

11 Výložníkov kové sloupy Výložníkov kové sloupy 11

12 Příklady výroby tlakové nádoby z nerezových materiálů Příklady výroby 12

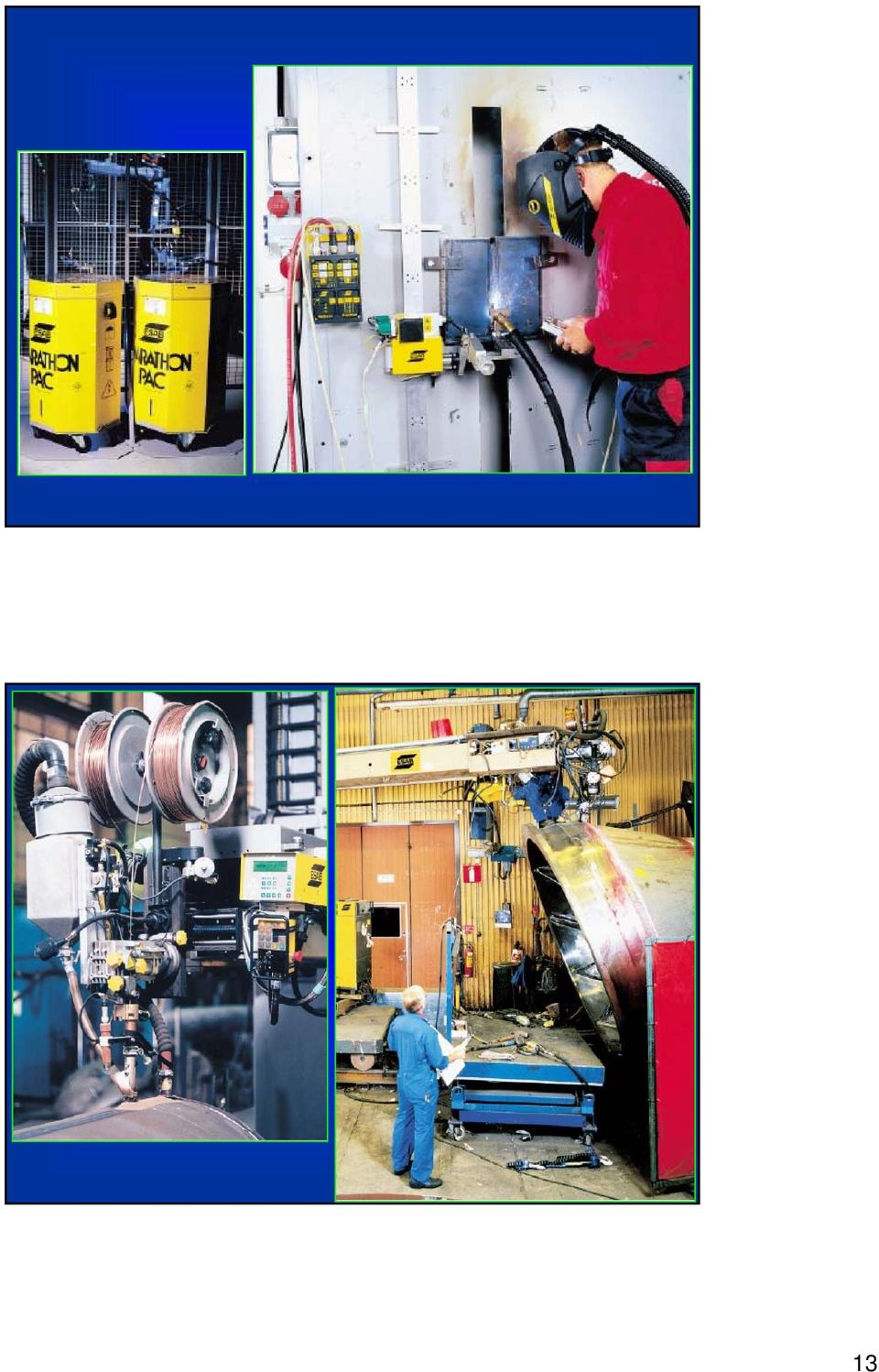

13 13

14 Speciáln lní polohovadla svařov ování kuželových součást stí Plazmové svařov ování Al Skružov ování kužele 14

15 Polohovadla v robotizované výrobě Polohovadla v robotizované výrobě 15

16 Mechanizovaná výroba obší šívka lodí 24 hořáků na jednom portálu svařuje obšívku lodi. Svařov ování bočnic autobusů POLARIS DP Ostrava a.s. 16

17 Přípravky Svařov ování rámů kol 17

18 Přípravky a polohovadla Přípravky a polohovadla 18

19 Přípravky a polohovadla Dodavatelé zařízen zení Polohovadla KOCKS Ostrava 19

20 cz/~hla80 Děkuji za pozornost IVO HLAVATÝ
