1 Doc.ing.Vladimír Daňkovský Část 2

2 KONSTRUKČNÍ ZÁSADY Konstrukce podlah se dělí podle základních funkčních požadavků, které na ně klade provoz budovy, poloha v budově nebo hygienické a jiné předpisy na podlahy mezi prostory akusticky separovanými prioritou izolace proti hluku šířenému vzduchem a hluku šířenému konstrukcí Těžké plovoucí podlahy Lehké plovoucí podlahy Nulové podlahy podlahy mezi prostory s různou provozní teplotou prioritou izolace tepelná pokud není aplikována na podhledu stropní desky podlahy komunikačních prostor (chodby, haly, schodiště) prioritní ochrana proti kročejovému hluku, hlediska požární ochrany a bezpečnost pohybu osob podlahy topné integrovaná funkce vytápění vnitřních prostorů dekonstrukce podlahy podlahy ve vnějším prostředí (terasy, balkony, lodžie, rampy) prioritní hlediska bezpečného pohybu a odolnosti proti klimatickým vlivům podlahy na terénu vnitřní prioritou je ochrana hydroizolační vrstvy, případně zajištění odpovídající tepelné izolace podlahy nepružné bez akustických požadavků prioritou je zajištění požadavků na pochůzí/ pojezdnou vrstvu (skelpy, garáže, strojovny, )

3 Často jsou jednotlivé funkční požadavky na konstrukci podlahy kombinovány a klasifikaci je nutno provést podle převládající/ rozhodující funkce TĚŽKÉ PLOVOUCÍ PODLAHY tl. nad. 50 mm, váha nad 75 kg/m2 roznášecí vrstva ze silikátových materiálů (nejčastěji in situ) zlepšení parametrů kročejové neprůzvučnosti o 25 až 35 db dynamická tuhost měkké podložky s < 30 MPa/m 1 nášlapná vrstva, 2 roznášecí vrstva, 3 separační folie 4 tepelná izolace 5 dilatační pásek po obvodě podlahy 6 akustická izolace 7, 8, 9 ohraničující konstrukce

4 Úprava prostupu stropem

5 LEHKÉ PLOVOUCÍ PODLAHY tl. menší než 50 mm, váha menší než 75 kg/m2 roznášecí vrstva z deskových částečně pružných materiálů dynamická tuhost MPa/m Nejčastěji provedení roznášecí vrstvy : dřevotřískové, dřevoštěpkové desky (na pero a drážku) speciální sádrokartonové, sádrovláknité desky (2 až 3 vrstvy - např. Knauf, Rigips, Farmacell) cementotřískové desky - (1 až 2 vrstvy např. Cetris) překližky

6 Tabulka 4: Orientační hodnoty zlepšení kročejové neprůzvučnosti stropů pomocí těžkých plovoucích podlah s elastifikovaným polystyrenem Rigifloor Těžká plovoucí podlaha Lehká plovoucí podlaha Masivní strop db db Dřevěný strop db 5-12 db Suchá podlaha na bázi sádrovláknitých desek Rigidur - od firmy Rigips

7 NULOVÉ PODLAHY tl. Do 25 mm tl. menší než 25 (20) mm, váha menší než 50 kg/m2 útlum kročejového hluku pružnou podložkou pod nášlapnou vrstvou plastové a pryžové podlahoviny s integrovanou izolační podložkou nebo bez ní textilní podlahoviny tzn. vpichované a všívané, včetně typů s měkkou izolační podložkou PODLAHY mezi prostory s RŮZNOU PROVOZNÍ TEPLOTOU Konstrukce podlah nad prostory sklepů, garáží a pod prostory nevytápěných místností. Teplotní rozdíl mezi těmito prostory činí během topné sezóny 5 až 25 C. Rozhodujícím kriteriem je tepelná ochrana vytápěného prostoru návrh tepelné izolace, pokud je integrována v konstrukci podlahy Sekundárním hlediskem je ochrana proti hluku šířenému konstrukcí budovy zajištění vyhovující pohody mezi sousedními prostory stejného nebo odlišného účelu

8 Příklad : podlaha nad nevytápěným suterénem Příklad : podlaha pod nevytápěnou půdou

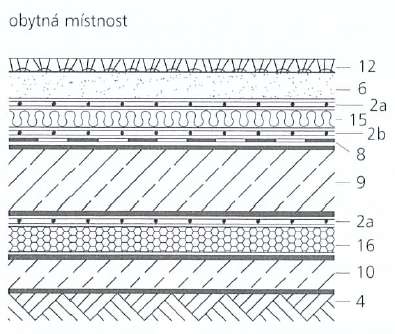

9 PODLAHY na TERÉNU

10

11 DILATAČNÍ SPÁRY

12

13 PODLAHY VYTÁPĚNÉ / VYTÁPĚJÍCÍ Historie podlahové vytápění se začíná psát v podstatě už ve starém Římě, kde se využívalo teplo spalin. Klasické teplovodní podlahové vytápění, v podobě v jaké ho známe dnes, se poprvé objevuje v 18.století ve Francii Od 20.století se teplovodní podlahové vytápění s nuceným oběhem stává běžným typem vytápění. Podlahové vytápění díky daleko příznivějšímu teplotnímu profilu proti vytápění radiátory umožňuje snížení teploty v místnosti až o 2 C oproti systémům s konvenčními otopnými tělesy, při zachování stejné tepelné pohody. Snížení teploty vzduchu o 1 C přináší úsporu 5% ročních topných nákladů. Z toho vyplývá, že při použití podlahového vytápění nastává úspora přibližně 10% topných nákladů proti radiátorům. Podlahové vytápění minimalizuje cirkulaci vzduchu a tím i víření prachu. Snížením teploty vzduchu v místnosti se zvýší relativní vlhkost a tato skutečnost pozitivně ovlivňuje i pobyt osob s alergiemi v místnostech s podlahovým vytápěním. Jedna z mála nevýhod podlahového vytápění je jeho tepelná hystereze. Tato tepelná setrvačnost se u běžných systémů podlahového vytápění pohybuje mezi 2 4 hodinami.. Obr.1 Příklady teplotních profilů ve vytápěných místnostech Obrázek vlevo znázorňuje radiátorové vytápění, obrázek uprostřed představuje ideální rozložení tepla a pravý obrázek ukazuje podlahové vytápění

14 Teploty povrchu podlahy ze zdravotních a fyziologických důvodů nutno dodržet tyto maximální přípustné teploty povrchu: místnosti s pracovišti, ve kterých se převážně stojí: 27 C, obytné a kancelářské místnosti: 29 C, galérie chodby a předsíně: 30 C, koupelny,sauny a kryté bazény: 33 C, oblasti s řídkou návštěvností ( okrajové zóny): 35 C. Trubkové podlahové vytápění instalované na systémovou desku nejčastěji používaný systém Systémové desky slučují funkci tepelné izolace s upevňovacími prvky trubek. Po obvodech topných polí je umístěna okrajová dilatační páska.

15

16

17 Obr.2 Podlahové vytápění instalované na systémovou desku Trubkové podlahové vytápění s nosnou sítí Při použití nosné sítě se nejdříve pokládají tepelné a zvukové izolace, které se pokryjí krycí folií, chránící před vlhkostí. Podle potřeby se pak na nosnou síť rozmístí úchyty pro upevňování trubek. Následně se do nich ukládá topná trubka příslušného průměru a v předepsané rozteči. Obr.3 Podlahové vytápění instalované na nosnou síť

18 Konstrukce topné mazaniny systém podlahového vytápění se zpravidla zalévá monolitickou vrstvou Nejčastěji jde o betonové mazaniny s plastifikačními přísadami min tl 60 až 70mm nebo samonivelačními potěry min tl 35 až 40mm POZOR!!! Větší výkyvy teplot je nutno zohlednit v návrhu dilatačních spár...

19

20 ELEKTRICKY VYTÁPĚNÉ PLOVOUCÍ PODLAHY Trubky topného systému jsou nahrazeny topnými elektrickými kabely Nutný dobrý přenos tepla do roznášecí/ topné vrstvy Vytápění AKUMULAČNÍ zdroj pod roznášecí vrstvou vytápění PŘÍMÉ zdroj tepla pod nášlapnou vrstvou 1. plovoucí podlaha 2. parozábrana 3. topná folie 4. kročejová izolace s parozábranou

21 Podlahové topení DIVIREG

22 TOPNÝ KABEL DIVIREG TOPENÁ DŘEVĚNÁ PODLAHA

23 Podlahové krytiny pro podlahové vytápění Obecně smí odpor kladený podlahovou krytinou vedení tepla, nezávisle na druhu a struktuře, Rb, max = 0,15m2K / W. Dřevěné podlahy. použitelné pro podlahová vytápění - nutno používat pouze parkety k tomuto účelu určené + lepení na podklad (přenos tepla). POZOR : vlhkost dřeva a pružnost lepidla (v čase) Minerální podlahové krytiny. Kámen, kabřinec nebo jiné keramické podlahové krytiny jsou pro podlahová vytápění nejvhodnější - metody pokládání: do tenké spojovací vrstvy na zatvrdlé mazanině do tlusté spojovací vrstvy na zatvrdlé mazanině do maltového lože na dělící vrstvu Podlahy z plastů. Plastové podlahové krytiny jsou v zásadě vhodné pro podlahové vytápění. Je doporučeno lepení plastových desek nebo pruhů. Textilní podlahové krytiny. Zásadně lepené - tloušťka koberce by neměla překračovat 10mm. Hodnoty Rb podlahových krytin by měly být pro každý případ dimenzování podlahového vytápění korektně vypočteny. Pro přibližné dimenzování je možné dosadit hodnoty uvedené v tabulce.

24 DVOJITÉ PODLAHY INSTALAČNÍ PODLAHA PRO KANCELÁŘSKÉ PROVOZY Podklad dvojité podlahy.. speciální textilní rohož, jednostranně vyplněná speciální betonovou směsí přenesení zatížení Po provední instalačních rozvodů EL + SLP je podlaha zakryta ocelovými plechy + kobercové čtverce s bitumenovou kontaktní (lepicí) vrstvou útlum kročejového hluku

25 PODLAHA MERO Nášlapná vrstva PVC, linoleum, kobercové čtverce, dlažba, kámen Horní plášť Stojky - sendvičové impregnované dřevotřískové desky 600 x 600 x 38,5mm + podlahová krytina shora + Pozinkovaný plech 0,5 mm zdola rektifikovatelné ocelové stoky žárově zinkované + podložky na útlum kročejového hluku a vibrací + nosné spoje panelů

26

27

28 Dvojité podlahy KNAUF

29

30 Dvojité Podlahy firma Matěj Šimek, Zákupy

31 Sádrokartonové podlahy: Podlahový systém FERMACELL. Pro zvýšení stability a tuhosti podlahy se používají rastrové tyče. Vytváří horizontální rámový rastr 600x600 mm a zaručují vodivé propojení celé soustavy. Uzemnění pak může být provedeno v jediném připraveném bodě. Podlahové panely jsou dodávány v několika typech: P 40 SD panel o rozměrech 600x600 mm s jádrem z dřevotřískové desky o vysoké hustotě (700 kg/m3) a tloušťce 38 mm. Spodní část panelu je kryta hliníkovou fólií tl. 0,05 mm, boky jsou pokryty samozhášivou plastovou páskou tl. 0,4 nebo 0,8 mm. P 40 CL panel o rozměrech 600x600 mm s jádrem složeným z cementového základu plněného dřevitými vlákny o hustotě 1400 kg/m3 a tloušťce 37 mm. Spodní část je kryta hliníkovou fólií tl. 0,05 mm. Boky jsou rovněž kryty samozhášivou plastovou páskou.

32 P 40 KN panel o rozměrech 600x600 mm s jádrem z anhydritu zesíleného vlákny, hustota 1450 kg/m3, tloušťka 36 mm, spodní část Al fólie, boky plastová páska. P 40 CLP panel o rozměrech 600x600 mm s jádrem z cementového základu plněného dřevitými vlákny, hustota 1400 kg/m3, tloušťka 28 mm, spodní část Al fólie, boky- plastová páska. Všechny panely mohou být alternativně kryty ze spodní strany vanou z ocelového pozinkovaného plechu tl. 0,05 nebo 0,08 mm. Rovněž mohou být v provedení s vodivým jádrem
