1 Strojní park spoleènost Obsah: 1. Lsovna tenkých plechů 1 2. Svařování a klempírna 2 3. Mechancké opracování 3 4. Navjárna vnutí rotorů a statorů 5 5. Impregnace 5 6. Montáž 5 7. Zkušebna 5 8. Lakovna 6 9. Konstrukce CD 6 Legenda: L=délka, B=šířka, H=výška, rozměry jsou v mm 1. Lsovna tenkých plechů Výrobky stručný pops Plechy pro elektrcké stroje: - Kruhové rotorové plechy max. průměr 2000 (tloušťka plechu 1,0) - Kruhové statorové plechy max. průměr 1200 (podle výrobců plechu) - Tloušťky plechů: 0,35 mm, 0,5 mm, 0,65 mm pro elektroplechy, 1,00 mm pro plech DC01 - Kvalta M270 M800, oboustranně lakovaný plech, (max. šířka svtků elektroplechu je 1250) - Tloušťky plechů: 1,00 mm pro plech DC01 - Segmenty: úhly segmentů 30, 45, 60, max. tětva 1180 Tloušťky plechů: 0,35 mm, 0,5 mm, 0,65 mm, 1,00 mm Kvalta M270 M800, oboustranně lakovaný plech Odbřtování plechů: Grndngmaster 1300 Velké malé sére Lsy Lnka Wengarten HD 250 dvouosá: výroba výlsků ze svtků, max. šířka 1000, tloušťka plechu 0,35 1,0 mm, lsovací síla 2500 kn Vystřh. lnka HUQ 250 Wengarten: výroba rondelů segmentů ze svtků, max. šířka 800, lsovací síla 2500 kn Vystřh. lnka ŽĎS LKDE 400: výroba rondelů a segmentů do rozměru 1800, lsovací síla 4000 kn, tl. plechu 0,35 1,0 mm Postupový ls Schuler 2 200: svtky max. B = 250, tloušťka plechu 0,35 1,0 mm Excentrcké lsy na tenké plechy: tloušťka plechu 0,35 2,0 mm, 40 kn 2500 kn (10 strojů) 1 TES VSETÍN s.r.o., Jráskova 691, Vsetín, Česká republka sales-tec@tes.cz w w w.tes.cz

2 Drážkovačky utomatcké drážkovačky Wengarten X 7 a NK 8 Poloautomatcké drážkovačky Wengarten NK4, NK8 a NN8 Segmentové drážkovačky Wengarten NNS 3 16 a NNS 1 16 Drážkovací centrum Wengarten NNC 8, zásobník nástrojů systém Trumatc Poloautomatcká drážkovačka Schuler N 16 Drážkovací poloautomat NN 20 Wengarten Další technologcké stroje lsovny a paketárny Vykružovací nůžky Krches, max. průměr výlsku 2000 Hydraulcký paketovací ls LHR 100 lsovací síla max kn Hydraulcký paketovací ls LHR 150 lsovací síla max kn Kvalta a měření Měření elektromagnetckých vlastností dynamoplechu: Brockhaus C510 rozlšení 0,001 W/kg Měření měrných ztrát, frekvence a řady dalších velčn 2. Svařování a klempírna Výrobky stručný pops Maxmální rozměry pálených kusů 2500 x 6000, větší rozměry možné v kooperac. Stáčečka plechu max. šířka stáčeného plechu 2500 př síle 20, max. ø1900. Rozměry překračující parametry stáčečky stáčeny v kooperac. Max. výška svařence Technologe svařování MG, MIG, TIG, elektrodou Svařování pulsním zdroj CLOOS GLC353, 553,600 a v ochranné atmosféře (CORGON popř. KRYSL, RGON, CO 2 ) Jeřáby ve svařovně 1. loď malá svařovna: nosnost 3000 kg, 3000 kg 2. loď klempírna: nosnost 3000 kg, 5000 kg 3. loď velká svařovna: nosnost kg + pomocný zdvh pro otáčení svařenců nosnost 5000 kg Šířka vrat do svařovny je 3,6 m. Stroje Upalovací stroje max. tloušťka plechu 200, rozměry 2600 x 6000 CNC nůžky max. tloušťka plechu 6,3, max. L = TES VSETÍN s.r.o., Jráskova 691, Vsetín, Česká republka sales-tec@tes.cz w w w.tes.cz

3 Stáčečka ROUNDO: ocel. plechy Stáčečka ROUNDO: profly Hydraulcké lsy max. tloušťka plechu 10, max. B = 2500, ø800 max. tloušťka plechu 20, max. B = 2500, ø1100 max. tloušťka plechu 22, max. B = 2500, ø1200 max. tloušťka plechu 28, max. B = 2500, ø1600 max. průřez proflu 40x175, ø1200 (stáčení přes výšku 175) lsovací síly od 30 do 160 t CNC lsy formát plechu 2500 x 1250 x 6 NC ohraňovací ls max. tloušťka plechu 6, max. B = 3100 Tryskání v kabně hmotnost dílu max. 8 t, rozměry kabny 4 x 8 x 3,2 m Robotzované svařovací pracovště ROBOMT 410 Cloos, 2x jednoosá polohovadla 2500 kg, robot řízený v 7osém systému, max. průměr svařence 1600 a délky 2000 Robotzované, svařovací pracovště ROBOMT Cloos, 2x dvouosá polohovadla 5000 kg, robot řízený v 12osém systému Orbtální svařování trubek ø12 ø38 ORBIMTIC Rozpínání trubek v trubkovncích max. průměr trubky 35 Pásová pla Behrnger HBP 530 max. 530 x 530 Pásová pla Behrnger HBP 313 max. 400 x 310 Tvářecí centrum na zpracování plechů Bräcker PWS 600 CNC ( tl. 3) Kvalta a měření Vzuální testy svarů Penetrační zkoušky svarů Magnetcké zkoušky svárů MT Ultrazvuk Tlakovou vodou na průsaky Jné zkoušky dle požadavku 3. Mechancké opracování Největší možné obrobky Hřídele: max. ø720, L = max. 3900, hmotnost do 6 t Ložskové štíty: max. ø3200, váha do 50 t karusel, 12 t horzontka Kostry: max. ø3200, výška max. 2800, váha do 50 t karusel, 12 t horzontka Jeřáby: 5 t, 8 t, 12 t, 12 t Stroje Klascké soustruhy max. ø720, L = 3900 NC soustruhy hřídele: max. ø300, L = 1500 příruby: max. ø320, L = TES VSETÍN s.r.o., Jráskova 691, Vsetín, Česká republka sales-tec@tes.cz w w w.tes.cz

4 CNC karusely a klascké karusely max. ø3200, H = 2800 CNC karusel TITN max. ø3200, max. H = 1900 CNC soustruh hřídele: ø480, L = 4000, příruby: max. ø800 CNC soustruh hřídele: ø90 ø320, L = Frézovací stroje do velkost stolu 1430 x 290 Klascké vrtačky obrobky do 1000 x 2000 x 1500 CNC obráběcí centrum max. L = 1600, max. B = 1000, max. H = 1000 CNC vertkální obráběcí centrum max. L = 1400, B = 1000, H = 600 Horzontální vyvrtávačky obrobky do L = 4000, B = 1600, H = 2500, max. 12 t Souřadncové vyvrtávačky max. L = 1200, max. B = 800, max. H = 300 Bruska na kulato max. ø820, max. délka 4000, max. 2,5 t Bruska na plocho max. L = 1000, max. B = 300, max. H = 300 Karuselová bruska max. ø1000 Specální stroje Čelní bruska Souřadncová vrtačka Souřadncová vrtačka Obráběcí centrum max. ø800 Elektroerozívní řezačka 350 x 550 Elektroerozívní řezačka (2x) 250 x 350 odměřování Hedenhan Elektroerozívní hloubčka 200 x 300 x 200 Kvalta a měření Vzuální Penetrační Ultrazvuk Tlakovou vodou na průsaky Jné zkoušky dle požadavku 1000 x 1400, přesnost ±0,02 mm SIP 740 ( ) NC (obrábění 5 os) MS: MCV 1016 QUICK ( ) 3 osy Přesné měřcí přístroje, např.: 3 D měření berlnk Zenthtoo - Rozměry pracovního stolu 1000 x Přesnost ±0,008/300 - Rozlšení 0,0005 mm - Osazení měřcím hrotem nebo CCD kamerou 3 D měření Leca bsolute Laser Tracker - Měřcí dosah 50 m, 360 horzontálně, 45 vertkálně - Přesnost v objemu 2,5 x 10 x 5 m: ±10 μm + 5 μm/m - Rozlšení 0,001 mm Další moderní přesná měřcí zařízení 4 TES VSETÍN s.r.o., Jráskova 691, Vsetín, Česká republka sales-tec@tes.cz w w w.tes.cz

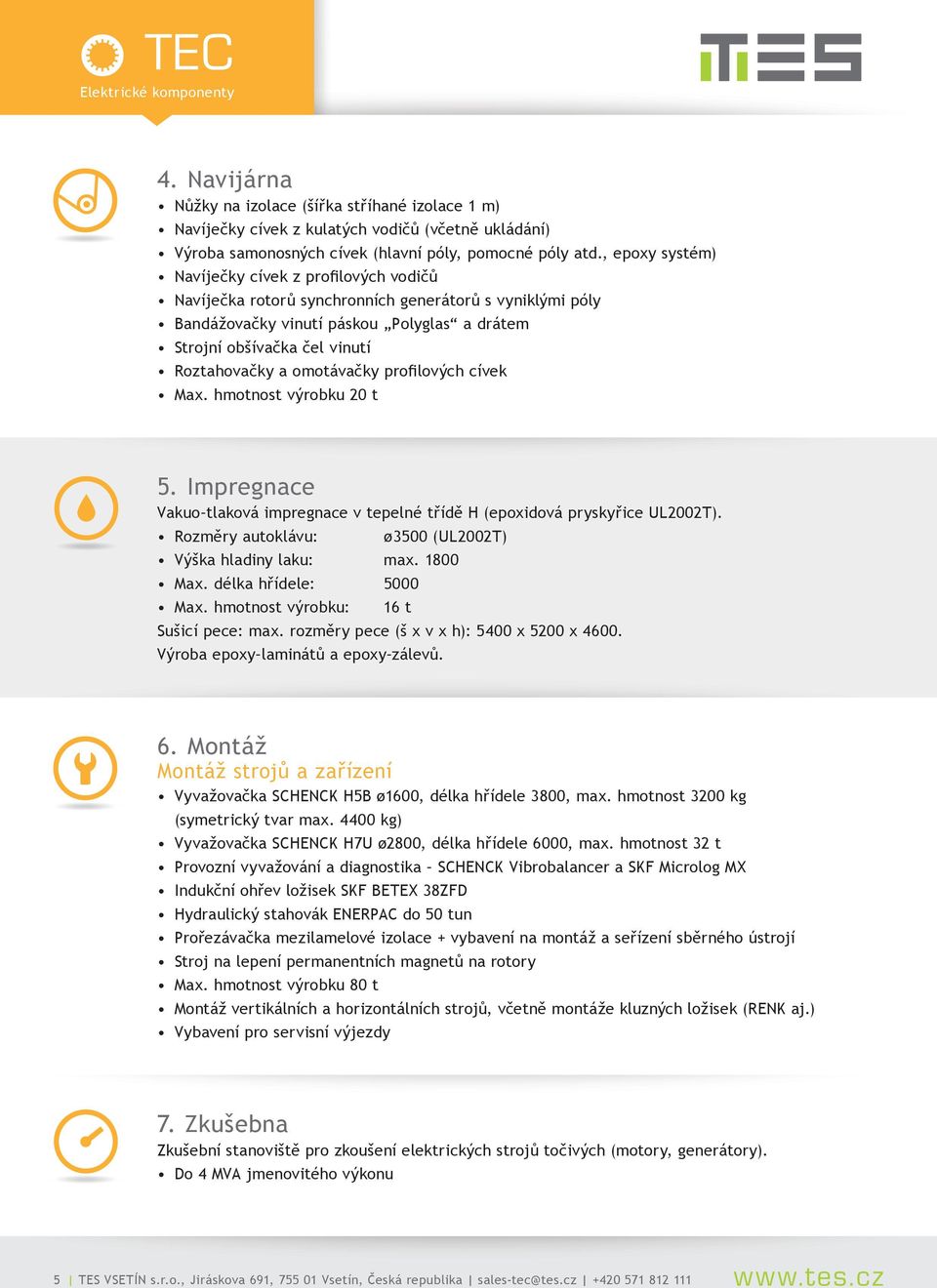

5 4. Navjárna Nůžky na zolace (šířka stříhané zolace 1 m) Navíječky cívek z kulatých vodčů (včetně ukládání) Výroba samonosných cívek (hlavní póly, pomocné póly atd., epoxy systém) Navíječky cívek z proflových vodčů Navíječka rotorů synchronních generátorů s vynklým póly Bandážovačky vnutí páskou Polyglas a drátem Strojní obšívačka čel vnutí Roztahovačky a omotávačky proflových cívek Max. hmotnost výrobku 20 t 5. Impregnace Vakuo tlaková mpregnace v tepelné třídě H (epoxdová pryskyřce UL2002T). Rozměry autoklávu: ø3500 (UL2002T) Výška hladny laku: max Max. délka hřídele: 5000 Max. hmotnost výrobku: 16 t Sušcí pece: max. rozměry pece (š x v x h): 5400 x 5200 x Výroba epoxy lamnátů a epoxy zálevů. 6. Montáž Montáž strojů a zařízení Vyvažovačka SCHENCK H5B ø1600, délka hřídele 3800, max. hmotnost 3200 kg (symetrcký tvar max kg) Vyvažovačka SCHENCK H7U ø2800, délka hřídele 6000, max. hmotnost 32 t Provozní vyvažování a dagnostka SCHENCK Vbrobalancer a SKF Mcrolog MX Indukční ohřev ložsek SKF BETEX 38ZFD Hydraulcký stahovák ENERPC do 50 tun Prořezávačka mezlamelové zolace + vybavení na montáž a seřízení sběrného ústrojí Stroj na lepení permanentních magnetů na rotory Max. hmotnost výrobku 80 t Montáž vertkálních a horzontálních strojů, včetně montáže kluzných ložsek (RENK aj.) Vybavení pro servsní výjezdy 7. Zkušebna Zkušební stanovště pro zkoušení elektrckých strojů točvých (motory, generátory). Do 4 MV jmenovtého výkonu 5 TES VSETÍN s.r.o., Jráskova 691, Vsetín, Česká republka sales-tec@tes.cz w w w.tes.cz

6 Jmenovté napětí do V Jmenovtá frekvence 50 Hz, 60 Hz Zkoušení horzontálních vertkálních strojů Garantovaný čnný výkon napájecího zdroje pro zkoušený synchronní stroj: 300 kw Buzení testovaných strojů: U = 250 V, I = 30 Zvýšené otáčky až do 120 Hz (tzn. a 240 % jmenovtých otáček) Nízkonapěťové stroje navíc: - Stejnosměrné stroje do 1,0 MW, do 10 t - synchronní stroje do 1,5 MW, do 10 t, zvýšené otáčky až do 180 Hz Max. váha produktu 80 t Metrologe a certfkace Každý elektrcký stroj je v TES VSETÍN s.r.o. zkoušen a má vystaven zkušební protokol; rozsah zkoušek a dokumentů dle závazných norem, případně dle požadavků zákazníka Materálové atesty Přejímky certfkačním společnostm (BS, BV, DNV, GL, GOST, LRS) Mechancké měření a protokoly 2D 3D Elektrcká měření kontrolní, případně typové zkoušky Specální měření provozní dovážení rotorů, odstředění, aj. Metrologcké centrum vybavené moderní technkou Specální přístroje: termokamera, analyzátor 3f sítě, přístroje pro vyvažování a dagnostku Zkušení zkušební technc 8. Lakovna Čštění, odmašťování a sušení v kabně včetně použtí ekologckých odmašťovadel Nanášení nátěrových hmot ve stříkací kabně nebo na roštu: a) bezvzduchově tlakově (WIV ) b) vzduchové (stříkací pstole) c) vzduchovo tlakové (stříkací kotlík) d) tlakové se vzduch. rozprašováním (Wagner) Vzuální kontrola + měření tloušťky laku Do 80 t, včetně balení. 9. Konstrukce CD Výpočty a konstrukce elektrckých strojů Konstrukce strojních součástí Výkresová dokumentace je kreslena v programech INVENTOR (3D) a utocd (2D). Přenos výkresů z nebo do jných CD programů je možný přes formát DXF. 6 TES VSETÍN s.r.o., Jráskova 691, Vsetín, Česká republka sales-tec@tes.cz w w w.tes.cz
