Požadavky na provedení tepelného zpracování svarových spojů v energetice

Rozměr: px
Začít zobrazení ze stránky:

Download "Požadavky na provedení tepelného zpracování svarových spojů v energetice"

Transkript

1 Požadavky na provedení tepelného zpracování svarových spojů v energetice prof. Ing. Jaroslav Koukal, CSc. Autor Český svářečský ústav s.r.o., jaroslav.koukal@csuostrava.eu Annotation Post weld heat treatment is one of the most important operation by welding power plant equipment. Affect the microstucture, basic mechanical properties and creep properties of welded joints and their operating reliability. The paper bring basic requirement international standards on execution, checking and documenting post weld heat treatment. Give also the main reguirements on outfit, control accuracy and checking equipment for post weld heat treatment of welded joints. 1. Úvod Tepelné zpracování svarových spojů je jednou z nejdůležitějších operací, která ovlivňuje jejich mikrostrukturu, vlastnosti a provozní spolehlivost. Proto je nutné věnovat mimořádnou pozornost návrhu tepelného zpracování svarových spojů po svařování, jeho provedení a dokumentaci. Základní požadavky na kvalitu tepelného zpracování svarových spojů definuje norma ČSN EN ISO V oblasti energetiky jsou pak základní technické požadavky upřesněny v normě ČSN EN Přezkoumání požadavků Přezkoumání požadavků provádí výrobce (ten kdo provádí tepelné zpracování), aby se ubezpečil, že mu odběratel předal všechny informace nezbytné k provedení požadovaných operací tepelného zpracování, že je schopen požadavky odběratele splnit v požadovaných termínech a kvalitě. Přezkoumává se: 3. použitá výrobková norma spolu s jakýmikoliv dalšími požadavky; technická pravidla a zákonné požadavky; jakékoliv dodatečné požadavky určené výrobcem; schopnost výrobce vyhovět předepsaným požadavkům Přezkoumání technických podkladů Přezkoumání technických podkladů má za úkol prověřit, zda informace předané odběratelem k provedení tepelného zpracování jsou úplné a dostatečně jasné a zda výrobce je schopen tyto požadavky v následujícím členění splnit [1]: g) použitá výrobková norma a odpovídající výkresy; umístění a přístupnost výrobku nebo jeho součástí, který(á) má být tepelně zpracován(; druh označování výrobku nebo součástí, který(á) má být tepelně zpracován(; specifikace tepelného zpracování (příslušné hodnoty tepelného zpracování) a kontrolní postupy tepelného zpracování; souvislost mezi specifikacemi postupů tepelného zpracování a svařování a/nebo tváření; způsoby tepelného zpracování, např. který(á) výrobek nebo součást má být tepelně zpracován( v peci a u kterého se předpokládá, že bude podroben( místnímu tepelnému zpracování; oprávnění pracovníků; 3

2 h) i) j) k) l) m) n) o) p) q) vhodnost zařízení; dokumentace tepelného zpracování; opatření pro řízení a kontrolu; kvalitativní požadavky pro smluvní subdodavatele; vypořádání neshod tepelného zpracování; prostředky měření a zaznamenávání teplot; požadavky na kvalitu a zkoušení tepelného zpracování, pokud nějaké jsou; časový plán/sled tepelného zpracování; dostupnost dostatečné energie; jiné zvláštní dohody, např. podepírání výrobku nebo součástí. Případný subdodavatel musí být schopen pod odpovědností výrobce splnit požadavky vyplývající z přezkoumání technických podkladů. Výrobce nebo subdodavatel musí mít k dispozici dostatečný počet vyškolených pracovníků pro přípravu, provádění, kontrolu a dokumentaci tepelného zpracování. Musí být schopni podle písemných postupů realizovat předepsané tepelné zpracování, programovat regulátory, přivařovat termočlánky, připojovat a kontrolovat kompenzační vedení mezi termočlánky a zapisovacím zařízením a obsluhovat celé zařízení pro provádění tepelného zpracování. 4. Stejnoměrnost teploty v peci Stejnoměrnost teploty v peci musí být verifikována měřením v intervalech max. 36 měsíců, nebo po každé opravě, nebo přestavbě pece. Měření se provádí v prázdné peci termočlánky validovaným zařízením se záznamem teploty. Provádí se minimálně 4 měření, dvě v horní části pece a dvě v dolní části pece v opačných rozích, při teplotě odpovídající maximální pracovní teplotě a polovině této teploty. Pro tepelné zpracování svarových spojů se měření stejnoměrnosti provádí při teplotě odpovídající používanému rozsahu teplot po 15 minutách po dosažení předepsané teploty. Výsledky měření se uvedou do protokolu a archivují se v dokumentaci kvality. Dovolené rozdíly teploty v měřených místech jsou uvedeny v tabulce č.1[1]. 5. Validace zařízení k nastavování teploty a jejího záznamu Validace se musí provádět u mobilních zařízení v následujících termínech: Regulátor teploty Zařízení pro záznam teploty Měřící systém max. 12 měsíců (v případě místního tepelného zpracování musí být tato lhůta stanovena výrobcem zařízení) max. 6 měsíců max. 12 měsíců Záznamová zařízení se musí verifikovat validovaným kalibrátorem. Pro stabilní pece jsou uvedené lhůty validace dvojnásobné. Termočlánky dodávané s osvědčením třídy přesnosti se nemusí validovat. Písemné protokoly z validace se zakládají do dokumentů kvality výrobce. U nových zařízení nebo po údržbě starých zařízení musí být provedeny odpovídající zkoušky včetně záznamů. 6. Parametry tepelného zpracování V technické dokumentaci a v prováděcím postupu musí být definovány následující parametry: teplota při vsazování (teplota při zahájení); rychlost ohřevu; teplota výdrže (rozmezí, pokud to je nezbytné); doba výdrže (rozmezí, pokud to je nezbytné); rychlost ochlazování; teplota při vytahování (teplota konce řízeného ochlazování). 4

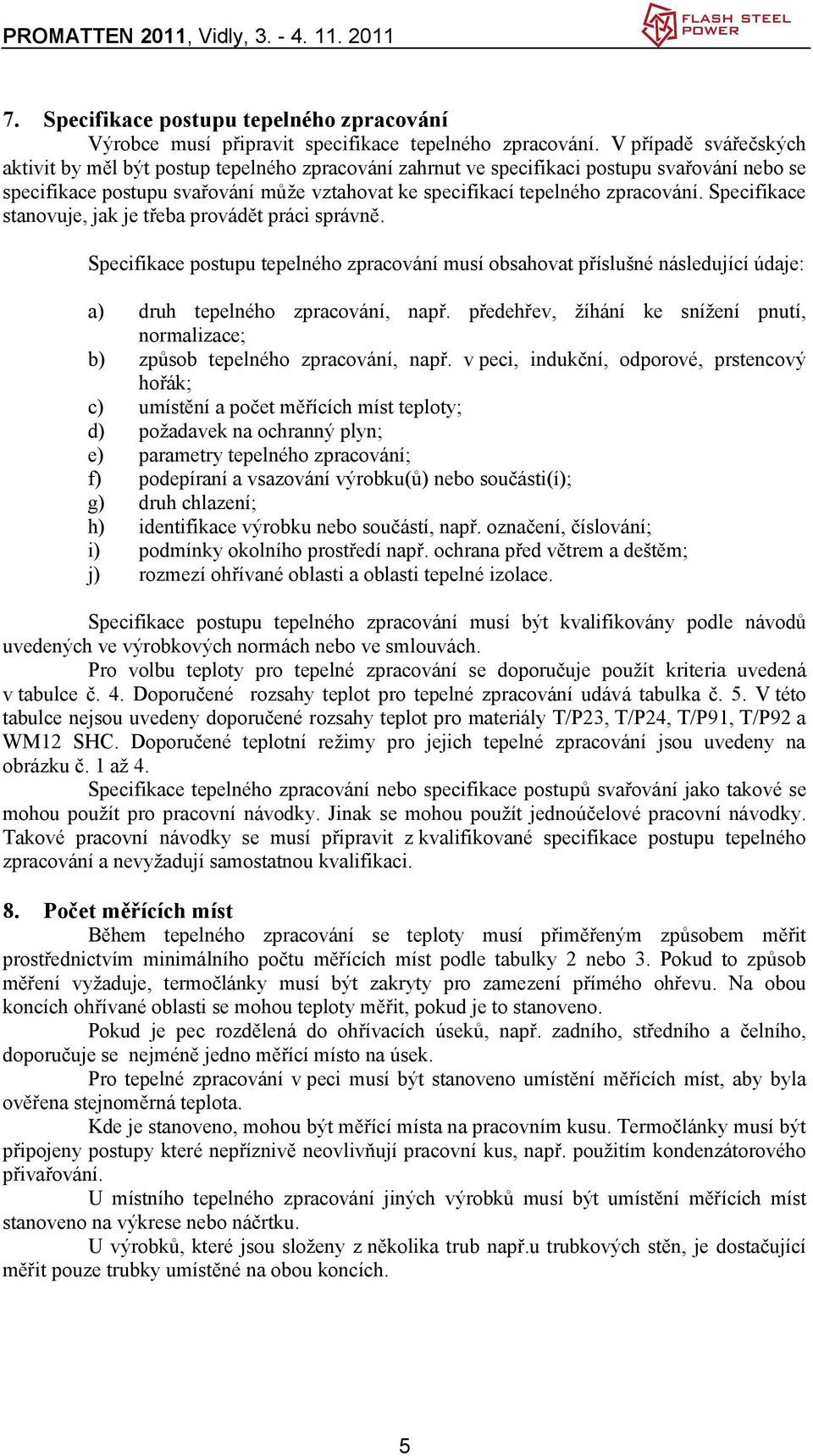

3 7. Specifikace postupu tepelného zpracování Výrobce musí připravit specifikace tepelného zpracování. V případě svářečských aktivit by měl být postup tepelného zpracování zahrnut ve specifikaci postupu svařování nebo se specifikace postupu svařování může vztahovat ke specifikací tepelného zpracování. Specifikace stanovuje, jak je třeba provádět práci správně. Specifikace postupu tepelného zpracování musí obsahovat příslušné následující údaje: g) h) i) j) druh tepelného zpracování, např. předehřev, žíhání ke snížení pnutí, normalizace; způsob tepelného zpracování, např. v peci, indukční, odporové, prstencový hořák; umístění a počet měřících míst teploty; požadavek na ochranný plyn; parametry tepelného zpracování; podepíraní a vsazování výrobku(ů) nebo součásti(í); druh chlazení; identifikace výrobku nebo součástí, např. označení, číslování; podmínky okolního prostředí např. ochrana před větrem a deštěm; rozmezí ohřívané oblasti a oblasti tepelné izolace. Specifikace postupu tepelného zpracování musí být kvalifikovány podle návodů uvedených ve výrobkových normách nebo ve smlouvách. Pro volbu teploty pro tepelné zpracování se doporučuje použít kriteria uvedená v tabulce č. 4. Doporučené rozsahy teplot pro tepelné zpracování udává tabulka č. 5. V této tabulce nejsou uvedeny doporučené rozsahy teplot pro materiály T/P23, T/P24, T/P91, T/P92 a WM12 SHC. Doporučené teplotní režimy pro jejich tepelné zpracování jsou uvedeny na obrázku č. 1 až 4. Specifikace tepelného zpracování nebo specifikace postupů svařování jako takové se mohou použít pro pracovní návodky. Jinak se mohou použít jednoúčelové pracovní návodky. Takové pracovní návodky se musí připravit z kvalifikované specifikace postupu tepelného zpracování a nevyžadují samostatnou kvalifikaci. 8. Počet měřících míst Během tepelného zpracování se teploty musí přiměřeným způsobem měřit prostřednictvím minimálního počtu měřících míst podle tabulky 2 nebo 3. Pokud to způsob měření vyžaduje, termočlánky musí být zakryty pro zamezení přímého ohřevu. Na obou koncích ohřívané oblasti se mohou teploty měřit, pokud je to stanoveno. Pokud je pec rozdělená do ohřívacích úseků, např. zadního, středního a čelního, doporučuje se nejméně jedno měřící místo na úsek. Pro tepelné zpracování v peci musí být stanoveno umístění měřících míst, aby byla ověřena stejnoměrná teplota. Kde je stanoveno, mohou být měřící místa na pracovním kusu. Termočlánky musí být připojeny postupy které nepříznivě neovlivňují pracovní kus, např. použitím kondenzátorového přivařování. U místního tepelného zpracování jiných výrobků musí být umístění měřících míst stanoveno na výkrese nebo náčrtku. U výrobků, které jsou složeny z několika trub např.u trubkových stěn, je dostačující měřit pouze trubky umístěné na obou koncích. 5

4 9. Všeobecná pravidla pro místní tepelné zpracování svarů potrubí Je dovoleno tepelně zpracovat oddělené úseky výrobků nebo součástí v peci při zajištěni, že délka překrytí dříve tepelně zpracovaných úseků, L, vyjádřená v milimetrech, je větší než 1500 mm nebo se rovná v hodnotě L, podle rovnice (1): (ČSN EN ) Kde D t ris es je vnější průměr výrobků nebo součástí v milimetrech; jmenovitá tloušťka svaru,v milimetrech je vnitřní poloměr v milimetrech je tloušťka svaru v milimetrech Je dovoleno místně tepelně zpracovávat obvodové svary indukčním nebo odporovým ohřevem po celém obvodu výrobku nebo součásti. Šířka ohřívané oblasti, Lw, v milimetrech, nesmí být menší než hodnota L podle rovnice (1), ani větší než 12t, přičemž svar je uprostřed ( ČSN EN 952-5). Teplota ve vzdálenosti 2,5 musí být nejméně rovna polovině teploty žíhaní. Pro splnění tohoto požadavku se doporučuje nejmenší šířka izolace pásu o velikosti 2,5. Kde je vzdálenost připojovacího tupého svaru od svaru odbočky / nátrubku k plášti, LBW, v milimetrech, větší než hodnota L podle rovnice (1), může být jeho tepelné zpracování po svařování provedeno samostatně. Kde je vzdálenost připojovacího tupého svaru od svaru odbočky/nátrubku k plášti, LBW, v milimetrech, menší než hodnota L podle rovnice (1), musí být po svaření provedeno tepelné zpracování připojovacího tupého svaru současně se svarem odbočky/nátrubku k plášti. V případě,že je obvodový svar, který musí být tepelně zpracován, mezi lubem pláště a klenutým polokulovým dnem, musí být do ohřívaného pásu zahrnuto celé dno. Šířka ohřívaného pásu na straně lubu musí být nejméně 2, Záznam tepelného zpracování Pracovníci provádějící tepelné zpracování musí zpracovat záznam z tepelného zpracování pro každý výrobek nebo součást, který(á) byl( tepelně zpracován(. Pokud není uvedeno jinak ve výrobkové normě, musí být uvedeny odpovídající příslušné následující údaje: g) h) i) j) k) l) m) n) identifikace výrobku nebo součástí ; údaje o materiálu (označení materiálu, rozměry); zařízení pro tepelné zpracování (identifikac; druh tepelného zpracování (např. předehřev, žíhaní ke snížení pnutí, normalizac způsob tepelného zpracování (např. v peci, indukční, odporové, prstencovými hořáky); teplota při vsazování (teplota při zahájení); rychlost ohřevu; teplota výdrže; doba výdrže; rychlost ochlazování způsob chladnutí teplota při vytahování (teplota konce řízeného ochlazování) druh měření teploty, počet a umístění měřících míst; místo a datum tepelného zpracování. Záznam z tepelného zpracování musí být podepsán určenou osobou. 6

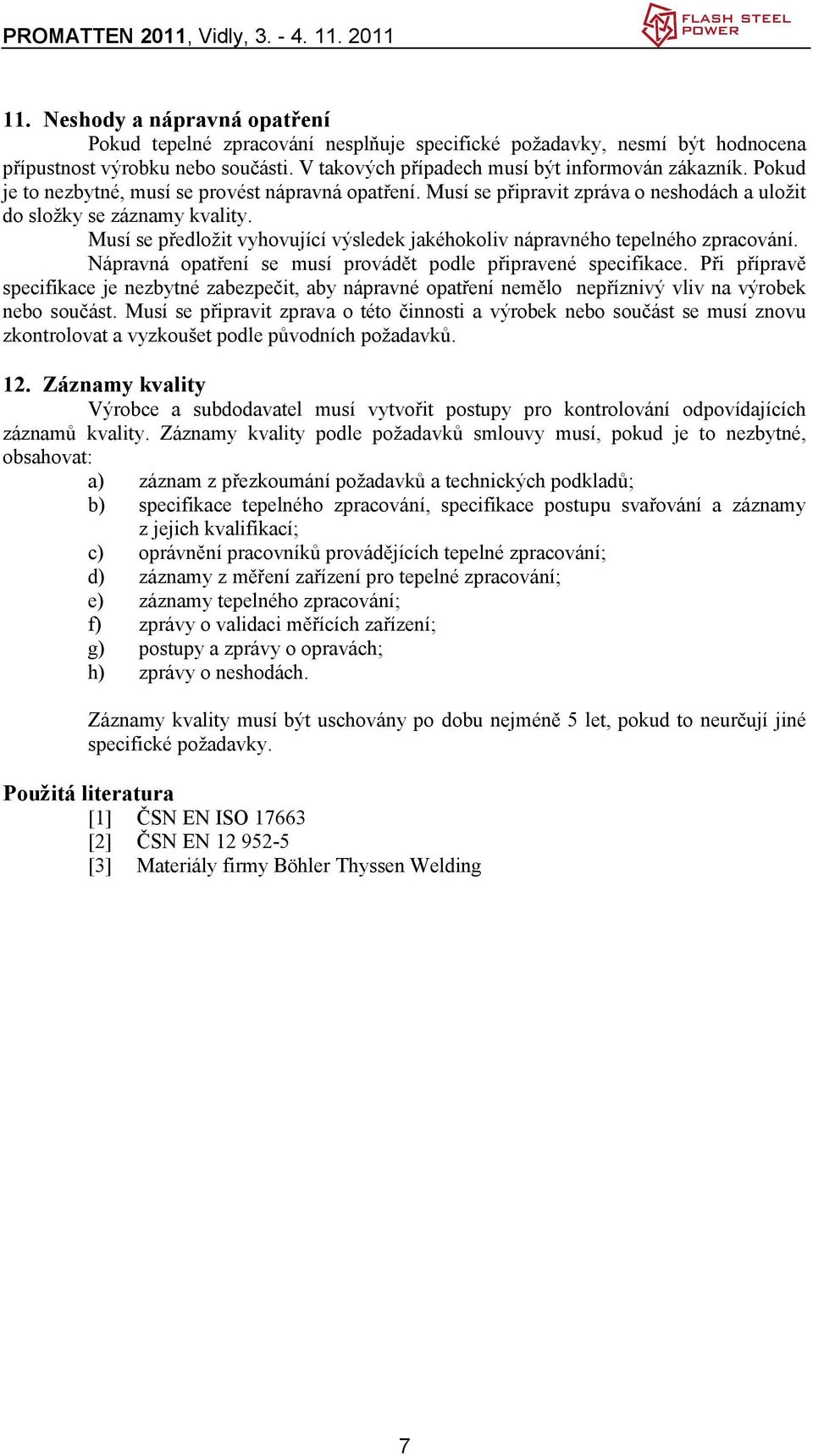

5 11. Neshody a nápravná opatření Pokud tepelné zpracování nesplňuje specifické požadavky, nesmí být hodnocena přípustnost výrobku nebo součásti. V takových případech musí být informován zákazník. Pokud je to nezbytné, musí se provést nápravná opatření. Musí se připravit zpráva o neshodách a uložit do složky se záznamy kvality. Musí se předložit vyhovující výsledek jakéhokoliv nápravného tepelného zpracování. Nápravná opatření se musí provádět podle připravené specifikace. Při přípravě specifikace je nezbytné zabezpečit, aby nápravné opatření nemělo nepříznivý vliv na výrobek nebo součást. Musí se připravit zprava o této činnosti a výrobek nebo součást se musí znovu zkontrolovat a vyzkoušet podle původních požadavků. 12. Záznamy kvality Výrobce a subdodavatel musí vytvořit postupy pro kontrolování odpovídajících záznamů kvality. Záznamy kvality podle požadavků smlouvy musí, pokud je to nezbytné, obsahovat: záznam z přezkoumání požadavků a technických podkladů; specifikace tepelného zpracování, specifikace postupu svařování a záznamy z jejich kvalifikací; oprávnění pracovníků provádějících tepelné zpracování; záznamy z měření zařízení pro tepelné zpracování; záznamy tepelného zpracování; zprávy o validaci měřících zařízení; g) postupy a zprávy o opravách; h) zprávy o neshodách. Záznamy kvality musí být uschovány po dobu nejméně 5 let, pokud to neurčují jiné specifické požadavky. Použitá literatura [1] [2] [3] ČSN EN ISO ČSN EN Materiály firmy Böhler Thyssen Welding 7

6 13. Tabulky Tabulka č. 1 Minimální počet měřících míst v prostředí pece Tabulka č. 2 Minimální počet měřících míst pro místní tepelné zpracování kruhových součástí Tabulka č. 3 Dovolené teplotní rozdíly v různých měřících místech Tabulka č. 4 Kritéria pro volbu teploty Metoda Řídící teplota Tepelné zpracování v peci Použije se střední hodnota stanoveného rozsahu Tepelné zpracování bez použití pece (odporové, indukční, řízeným plamenem atd.) Použije se horní hodnota stanoveného rozsahu Doplňující tepelné zpracování (mezioperační nebo opravné) Použije se dolní hodnota stanoveného rozsahu 8

7 Tabulka č. 5 Teplotní rozsahy tepelného zpracování po svařování u svarových spojů podobných nebo odlišných materiálů 9

8 14. Obrázky Obr. č. 1 Teplotní cyklus v průběhu svařování a TZ materiálu T/P23 Obr. č. 2 Teplotní cyklus v průběhu svařování a TZ materiálu T/P24 10

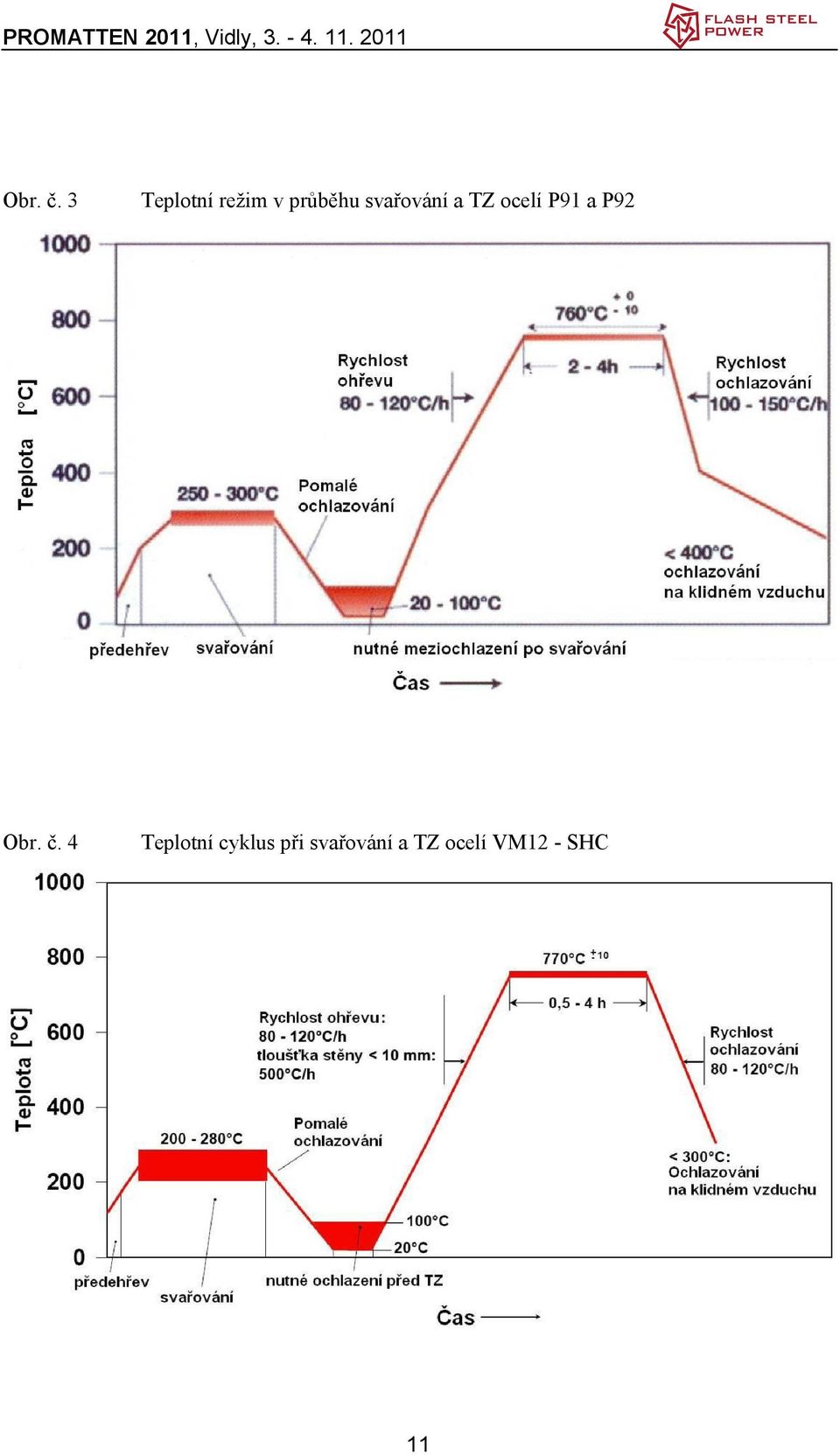

9 Obr. č. 3 Teplotní režim v průběhu svařování a TZ ocelí P91 a P92 Obr. č. 4 Teplotní cyklus při svařování a TZ ocelí VM12 - SHC 11
