1 JDR-913 4kánálový digitální videorekordér T857 Uživatelská příručka

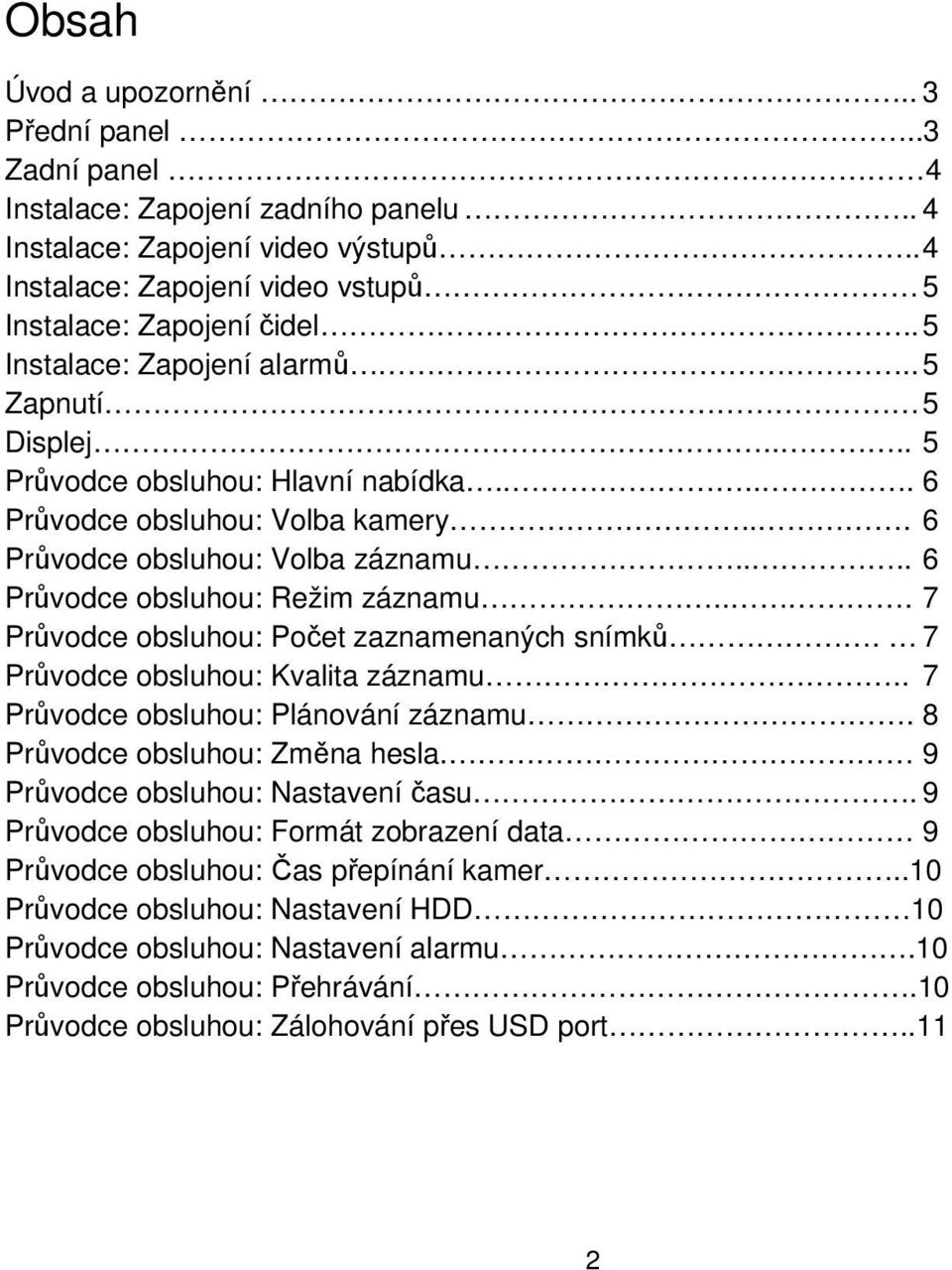

2 Obsah Úvod a upozornění.. 3 Přední panel..3 Zadní panel 4 Instalace: Zapojení zadního panelu.. 4 Instalace: Zapojení video výstupů.. 4 Instalace: Zapojení video vstupů 5 Instalace: Zapojení čidel.. 5 Instalace: Zapojení alarmů.. 5 Zapnutí 5 Displej Průvodce obsluhou: Hlavní nabídka Průvodce obsluhou: Volba kamery... 6 Průvodce obsluhou: Volba záznamu Průvodce obsluhou: Režim záznamu... 7 Průvodce obsluhou: Počet zaznamenaných snímků. 7 Průvodce obsluhou: Kvalita záznamu.. 7 Průvodce obsluhou: Plánování záznamu. 8 Průvodce obsluhou: Změna hesla. 9 Průvodce obsluhou: Nastavení času. 9 Průvodce obsluhou: Formát zobrazení data 9 Průvodce obsluhou: Čas přepínání kamer..10 Průvodce obsluhou: Nastavení HDD 10 Průvodce obsluhou: Nastavení alarmu.10 Průvodce obsluhou: Přehrávání.10 Průvodce obsluhou: Zálohování přes USD port..11 2

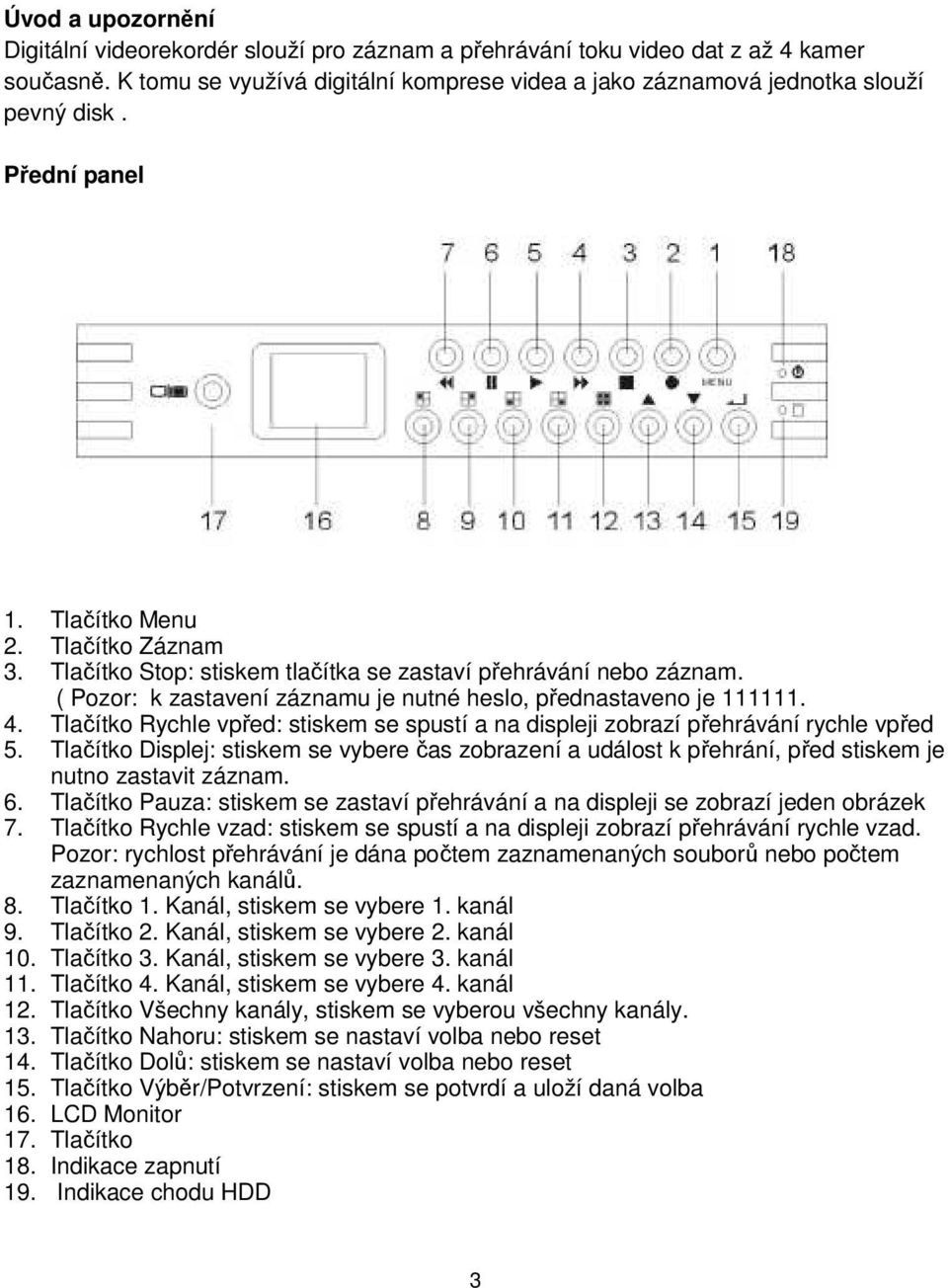

3 Úvod a upozornění Digitální videorekordér slouží pro záznam a přehrávání toku video dat z až 4 kamer současně. K tomu se využívá digitální komprese videa a jako záznamová jednotka slouží pevný disk. Přední panel 1. Tlačítko Menu 2. Tlačítko Záznam 3. Tlačítko Stop: stiskem tlačítka se zastaví přehrávání nebo záznam. ( Pozor: k zastavení záznamu je nutné heslo, přednastaveno je Tlačítko Rychle vpřed: stiskem se spustí a na displeji zobrazí přehrávání rychle vpřed 5. Tlačítko Displej: stiskem se vybere čas zobrazení a událost k přehrání, před stiskem je nutno zastavit záznam. 6. Tlačítko Pauza: stiskem se zastaví přehrávání a na displeji se zobrazí jeden obrázek 7. Tlačítko Rychle vzad: stiskem se spustí a na displeji zobrazí přehrávání rychle vzad. Pozor: rychlost přehrávání je dána počtem zaznamenaných souborů nebo počtem zaznamenaných kanálů. 8. Tlačítko 1. Kanál, stiskem se vybere 1. kanál 9. Tlačítko 2. Kanál, stiskem se vybere 2. kanál 10. Tlačítko 3. Kanál, stiskem se vybere 3. kanál 11. Tlačítko 4. Kanál, stiskem se vybere 4. kanál 12. Tlačítko Všechny kanály, stiskem se vyberou všechny kanály. 13. Tlačítko Nahoru: stiskem se nastaví volba nebo reset 14. Tlačítko Dolů: stiskem se nastaví volba nebo reset 15. Tlačítko Výběr/Potvrzení: stiskem se potvrdí a uloží daná volba 16. LCD Monitor 17. Tlačítko 18. Indikace zapnutí 19. Indikace chodu HDD 3

4 Zadní panel 1. S Video 2. Video výstup 3. Propojený video výstup 4. Video vstupy 5. Propojené video vstupy 6. VGA port - neobsazen 7. Vstupy čidel a výstupy alarmu, 4 čidla vstupní, 1 alarm výstupní 8. Přepínač NTSC/PAL 9. Konektor napájení 12V/ 3-5A 10. Audio vstup/výstup neobsazen 11. LAN(RJ45) neobsazen 12. Vypínač 13. USB 2.0 port nebo USD Host 14. Ventilátor Připojení video vstupů a výstupů Připojení TV nebo monitoru pomocí Připojení monitoru - S video nebo video výstupu - neobsazeno TV přijímač nebo monitor s příslušnými vstupy se připojí k výstupu S-video (S-VHS) nebo k výstupu video (BNC). VGA výstup pro připojení monitoru není použit. Kamery nebo jiné zdroje videosignálu se připojí ke vstupům video (BNC) 4

5 Připojení čidel K videorekordéru je možno připojit 4 čidla (CH1 CH4) a jeden alarm (Alarm out) Výstup alarmu je otevřen, po aktivaci čidlem se uzavře. Zapnutí Upozornění: Bez vloženého HDD přístroj pracuje pouze jako kvadrátor s připojením na externí monitor. Před zapnutím sejměte kryt přístroje a vložte do něj HDD ATA/100 a pečlivě jej připojte pomocí předinstalovaných kabelů. Pak přístroj zakrytujte. Zkontrolujte pečlivě připojení monitoru, kamer, čidel a alarmu. Pokud je vše v pořádku, zapněte videorekordér vypínačem na zadním panelu. Po zapnutí probíhá několik sekund kontrola HDD, pokud je vše v pořádku na displeji se zobrazí tato informace: Videorekordér se přepne do režimu zobrazení v reálném čase a na displeji se zobrazí: Nahrávání se spustí stiskem tlačítka. Záznam i přehrávání se ukončí stiskem tlačítka 5

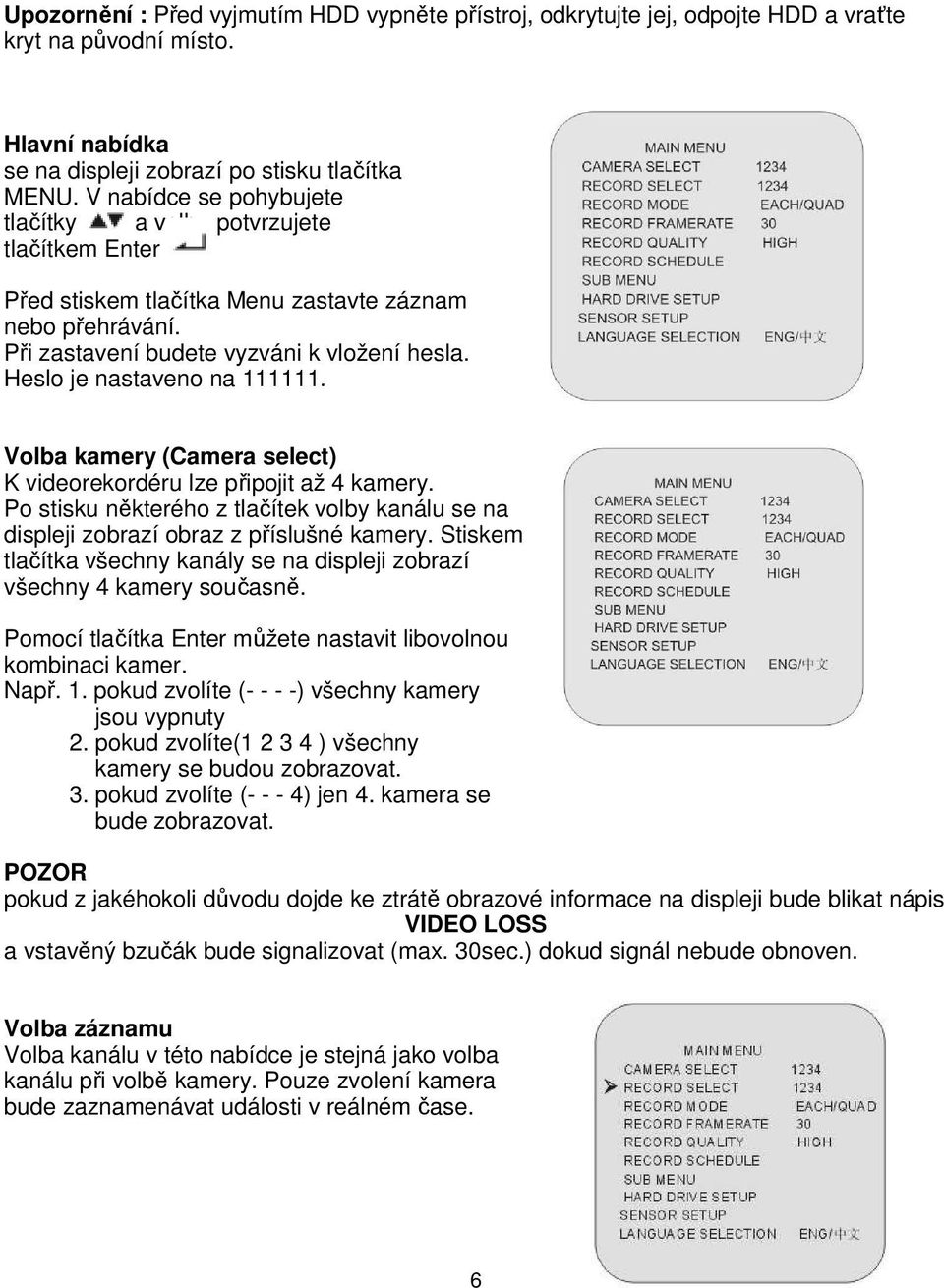

6 Upozornění : Před vyjmutím HDD vypněte přístroj, odkrytujte jej, odpojte HDD a vraťte kryt na původní místo. Hlavní nabídka se na displeji zobrazí po stisku tlačítka MENU. V nabídce se pohybujete tlačítky a volbu potvrzujete tlačítkem Enter Před stiskem tlačítka Menu zastavte záznam nebo přehrávání. Při zastavení budete vyzváni k vložení hesla. Heslo je nastaveno na Volba kamery (Camera select) K videorekordéru lze připojit až 4 kamery. Po stisku některého z tlačítek volby kanálu se na displeji zobrazí obraz z příslušné kamery. Stiskem tlačítka všechny kanály se na displeji zobrazí všechny 4 kamery současně. Pomocí tlačítka Enter můžete nastavit libovolnou kombinaci kamer. Např. 1. pokud zvolíte ( ) všechny kamery jsou vypnuty 2. pokud zvolíte( ) všechny kamery se budou zobrazovat. 3. pokud zvolíte ( ) jen 4. kamera se bude zobrazovat. POZOR pokud z jakéhokoli důvodu dojde ke ztrátě obrazové informace na displeji bude blikat nápis VIDEO LOSS a vstavěný bzučák bude signalizovat (max. 30sec.) dokud signál nebude obnoven. Volba záznamu Volba kanálu v této nabídce je stejná jako volba kanálu při volbě kamery. Pouze zvolení kamera bude zaznamenávat události v reálném čase. 6

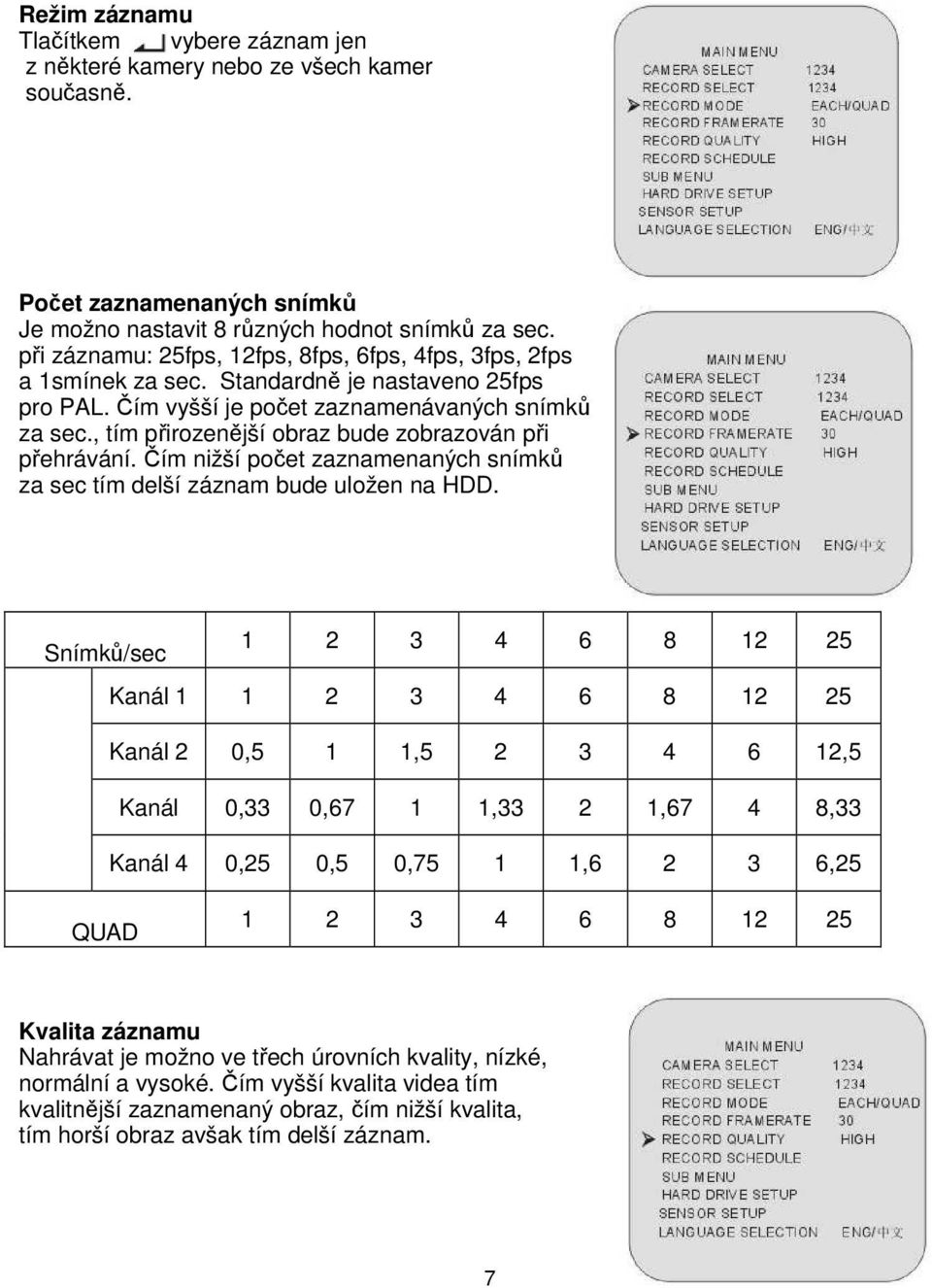

7 Režim záznamu Tlačítkem se vybere záznam jen z některé kamery nebo ze všech kamer současně. Počet zaznamenaných snímků Je možno nastavit 8 různých hodnot snímků za sec. při záznamu: 25fps, 12fps, 8fps, 6fps, 4fps, 3fps, 2fps a 1smínek za sec. Standardně je nastaveno 25fps pro PAL. Čím vyšší je počet zaznamenávaných snímků za sec., tím přirozenější obraz bude zobrazován při přehrávání. Čím nižší počet zaznamenaných snímků za sec tím delší záznam bude uložen na HDD. Snímků/sec Kanál Kanál 2 0,5 1 1, ,5 Kanál 0,33 0,67 1 1,33 2 1,67 4 8,33 Kanál 4 0,25 0,5 0,75 1 1, ,25 QUAD Kvalita záznamu Nahrávat je možno ve třech úrovních kvality, nízké, normální a vysoké. Čím vyšší kvalita videa tím kvalitnější zaznamenaný obraz, čím nižší kvalita, tím horší obraz avšak tím delší záznam. 7

8 Snímků/sec Celá obrazovka vysoká normální nízká HI vysoká QUAD normální Nízká Plánování záznamu V této volbě je možno naplánovat nahrávání v 24 hod. intervalu. Číslice indikují čas trvání záznamu. T znamená záznam A znamená záznam po aktivaci čidla. Tj. videorekordér začne zaznamenávat po aktivaci připojeného čidla v daném intervalu záznam je vypnut. Příklad nastavení 0:00 ~ 7:00 záznam aktivován čidly 7:00 ~ 11:00 záznam zakázán 11:00 ~ 18:00 záznam 18:00 ~ 24:00 záznam aktivován čidly + A A A A A A A T T T T T T T A A A A A A + : : : : :

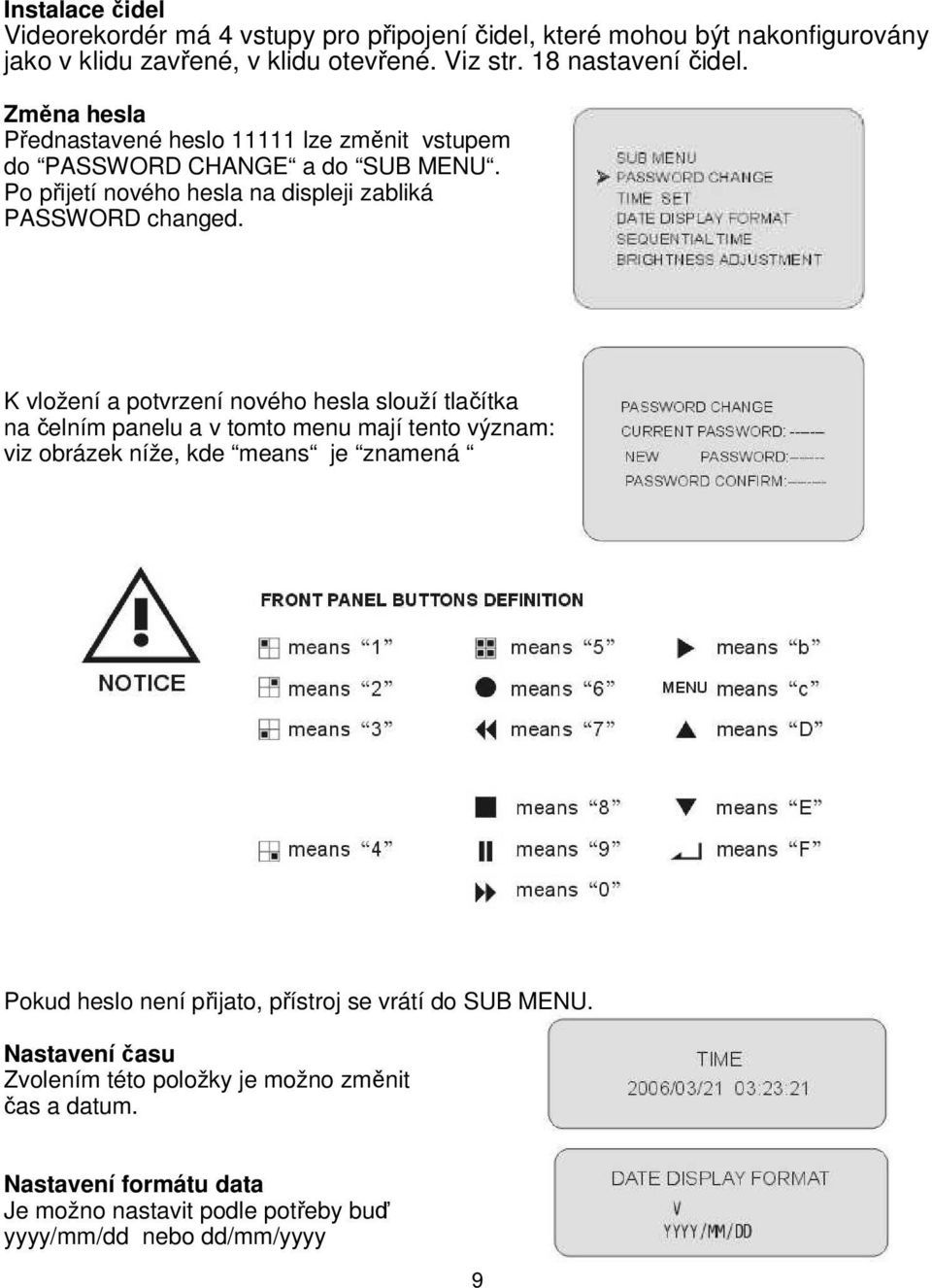

9 Instalace čidel Videorekordér má 4 vstupy pro připojení čidel, které mohou být nakonfigurovány jako v klidu zavřené, v klidu otevřené. Viz str. 18 nastavení čidel. Změna hesla Přednastavené heslo lze změnit vstupem do PASSWORD CHANGE a do SUB MENU. Po přijetí nového hesla na displeji zabliká PASSWORD changed. K vložení a potvrzení nového hesla slouží tlačítka na čelním panelu a v tomto menu mají tento význam: viz obrázek níže, kde means je znamená Pokud heslo není přijato, přístroj se vrátí do SUB MENU. Nastavení času Zvolením této položky je možno změnit čas a datum. Nastavení formátu data Je možno nastavit podle potřeby buď yyyy/mm/dd nebo dd/mm/yyyy 9

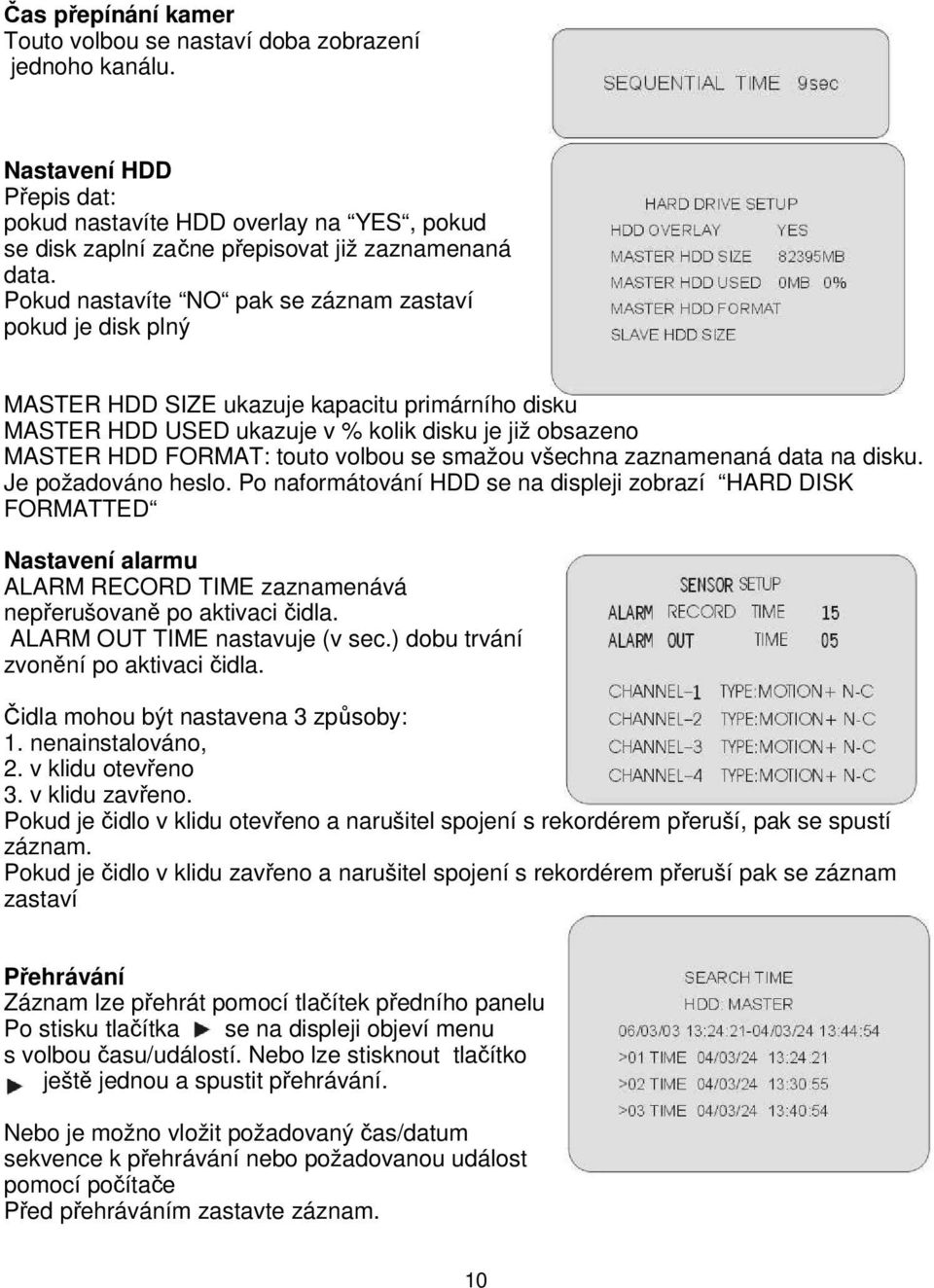

10 Čas přepínání kamer Touto volbou se nastaví doba zobrazení jednoho kanálu. Nastavení HDD Přepis dat: pokud nastavíte HDD overlay na YES, pokud se disk zaplní začne přepisovat již zaznamenaná data. Pokud nastavíte NO pak se záznam zastaví pokud je disk plný MASTER HDD SIZE ukazuje kapacitu primárního disku MASTER HDD USED ukazuje v % kolik disku je již obsazeno MASTER HDD FORMAT: touto volbou se smažou všechna zaznamenaná data na disku. Je požadováno heslo. Po naformátování HDD se na displeji zobrazí HARD DISK FORMATTED Nastavení alarmu ALARM RECORD TIME zaznamenává nepřerušovaně po aktivaci čidla. ALARM OUT TIME nastavuje (v sec.) dobu trvání zvonění po aktivaci čidla. Čidla mohou být nastavena 3 způsoby: 1. nenainstalováno, 2. v klidu otevřeno 3. v klidu zavřeno. Pokud je čidlo v klidu otevřeno a narušitel spojení s rekordérem přeruší, pak se spustí záznam. Pokud je čidlo v klidu zavřeno a narušitel spojení s rekordérem přeruší pak se záznam zastaví Přehrávání Záznam lze přehrát pomocí tlačítek předního panelu Po stisku tlačítka se na displeji objeví menu s volbou času/událostí. Nebo lze stisknout tlačítko ještě jednou a spustit přehrávání. Nebo je možno vložit požadovaný čas/datum sekvence k přehrávání nebo požadovanou událost pomocí počítače Před přehráváním zastavte záznam. 10

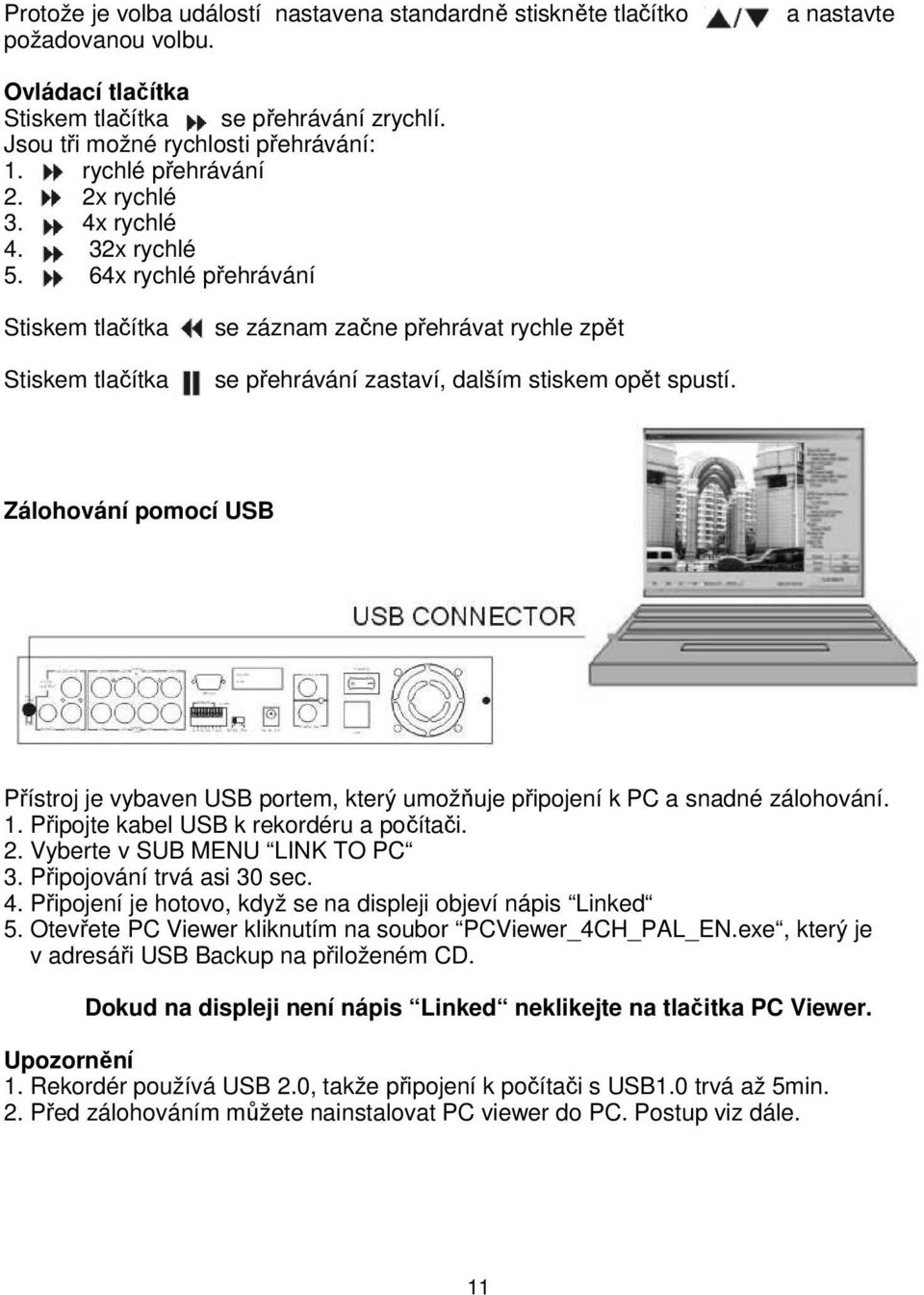

11 Protože je volba událostí nastavena standardně stiskněte tlačítko požadovanou volbu. a nastavte Ovládací tlačítka Stiskem tlačítka se přehrávání zrychlí. Jsou tři možné rychlosti přehrávání: 1. rychlé přehrávání 2. 2x rychlé 3. 4x rychlé 4. 32x rychlé 5. 64x rychlé přehrávání Stiskem tlačítka Stiskem tlačítka se záznam začne přehrávat rychle zpět se přehrávání zastaví, dalším stiskem opět spustí. Zálohování pomocí USB Přístroj je vybaven USB portem, který umožňuje připojení k PC a snadné zálohování. 1. Připojte kabel USB k rekordéru a počítači. 2. Vyberte v SUB MENU LINK TO PC 3. Připojování trvá asi 30 sec. 4. Připojení je hotovo, když se na displeji objeví nápis Linked 5. Otevřete PC Viewer kliknutím na soubor PCViewer_4CH_PAL_EN.exe, který je v adresáři USB Backup na přiloženém CD. Dokud na displeji není nápis Linked neklikejte na tlačitka PC Viewer. Upozornění 1. Rekordér používá USB 2.0, takže připojení k počítači s USB1.0 trvá až 5min. 2. Před zálohováním můžete nainstalovat PC viewer do PC. Postup viz dále. 11

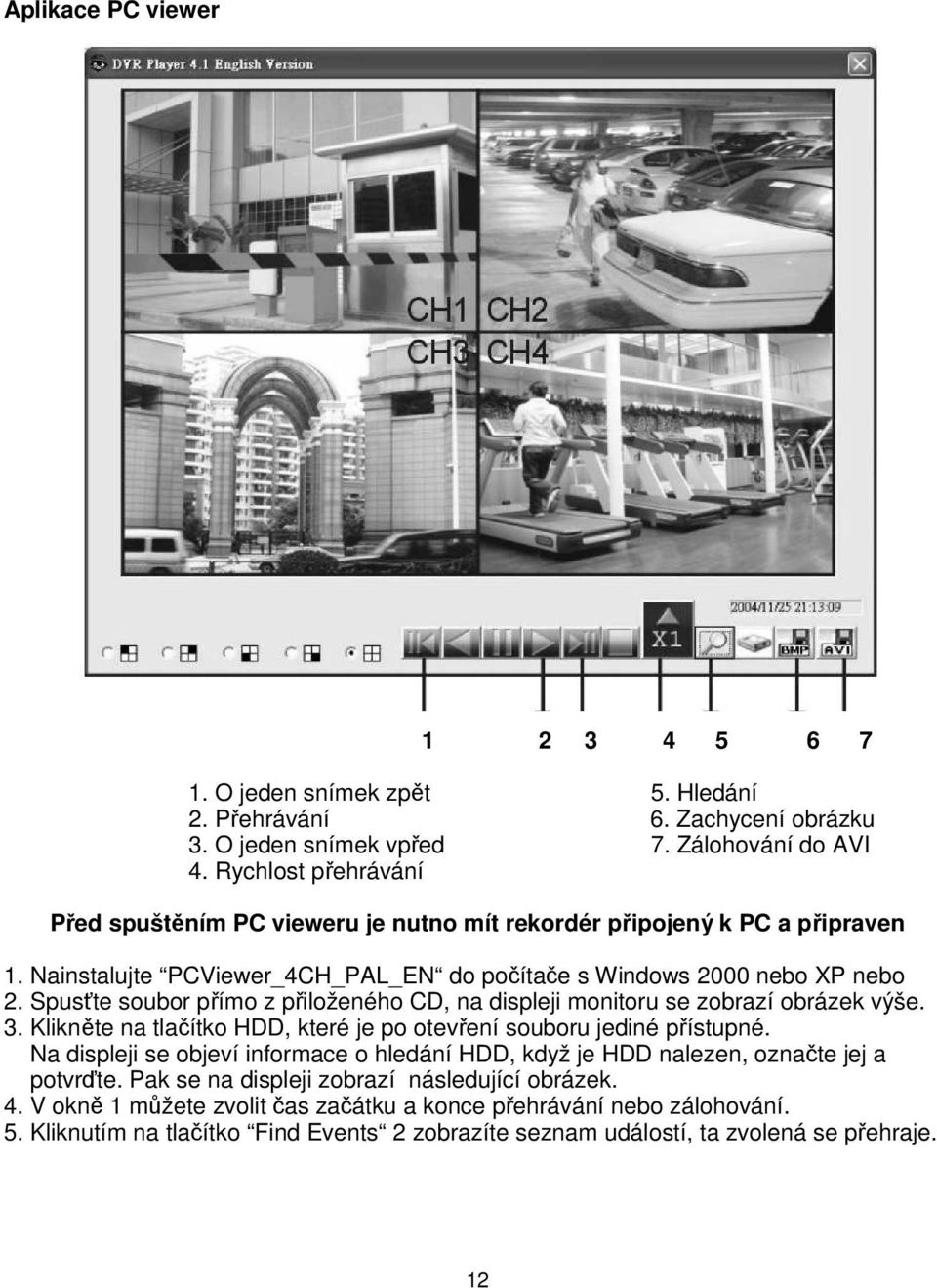

12 Aplikace PC viewer O jeden snímek zpět 5. Hledání 2. Přehrávání 6. Zachycení obrázku 3. O jeden snímek vpřed 7. Zálohování do AVI 4. Rychlost přehrávání Před spuštěním PC vieweru je nutno mít rekordér připojený k PC a připraven 1. Nainstalujte PCViewer_4CH_PAL_EN do počítače s Windows 2000 nebo XP nebo 2. Spusťte soubor přímo z přiloženého CD, na displeji monitoru se zobrazí obrázek výše. 3. Klikněte na tlačítko HDD, které je po otevření souboru jediné přístupné. Na displeji se objeví informace o hledání HDD, když je HDD nalezen, označte jej a potvrďte. Pak se na displeji zobrazí následující obrázek. 4. V okně 1 můžete zvolit čas začátku a konce přehrávání nebo zálohování. 5. Kliknutím na tlačítko Find Events 2 zobrazíte seznam událostí, ta zvolená se přehraje. 12

13 Kliknutím na tlačítko 7 se požadovaný úsek nebo událost převede do AVI souboru a na displeji se zobrazí dialog, který vám nabídne pojmenování souboru a jeho uložení na požadované místo. 13

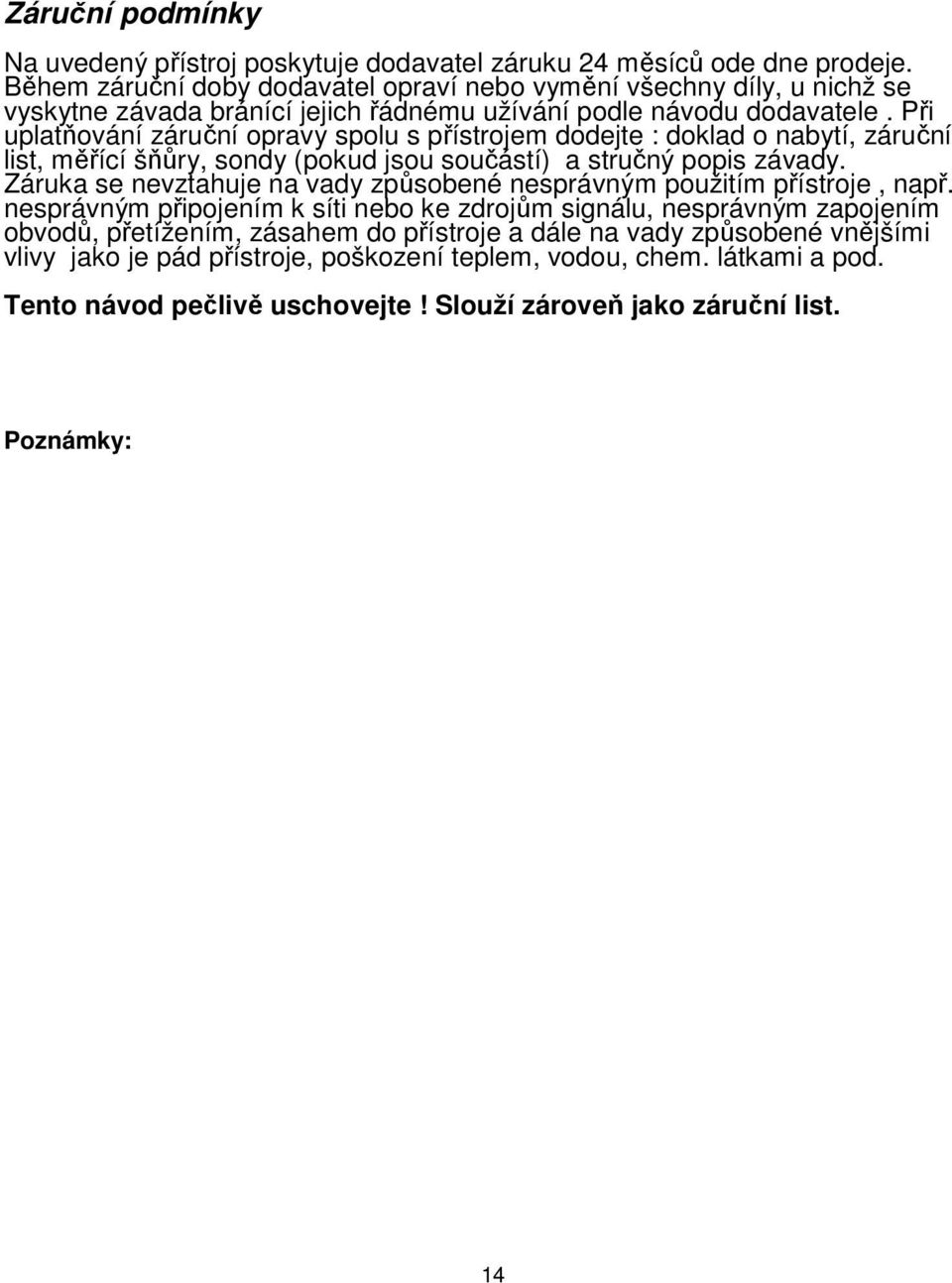

14 Záruční podmínky Na uvedený přístroj poskytuje dodavatel záruku 24 měsíců ode dne prodeje. Během záruční doby dodavatel opraví nebo vymění všechny díly, u nichž se vyskytne závada bránící jejich řádnému užívání podle návodu dodavatele. Při uplatňování záruční opravy spolu s přístrojem dodejte : doklad o nabytí, záruční list, měřící šňůry, sondy (pokud jsou součástí) a stručný popis závady. Záruka se nevztahuje na vady způsobené nesprávným použitím přístroje, např. nesprávným připojením k síti nebo ke zdrojům signálu, nesprávným zapojením obvodů, přetížením, zásahem do přístroje a dále na vady způsobené vnějšími vlivy jako je pád přístroje, poškození teplem, vodou, chem. látkami a pod. Tento návod pečlivě uschovejte! Slouží zároveň jako záruční list. Poznámky: 14
