Záznamové zařízení AVH-800 Uživatelský manuál

Transkript

1

2 Děkujeme, že jste si vybrali záznamové zařízení společnosti AVTECH. Před vlastním používáním si prosím pečlivě prostudujte tento návod. 1. Informace o přístroji 1.1. Čelní panel LED indikátory Zařízení je napájeno WAN LAN HDD Zařízení je připojeno k Internetu Zařízení je připojeno k místní síti Probíhá operace disku (zápisčtení) 1.2. Zadní strana zařízení esata Konektor pro připojení externího disku či diskového pole. Pro dosažení maximální kompatibility záznamového zařízení a diskového pole používejte disková pole s OS Linux. HDMI Slouží pro připojení monitoru se vstupem HDMI. Pro zobrazení nelze přímo použít monitorů se vstupem typu VGA či DVI. LAN Slouží pro lokální připojení IP kamer. WAN Slouží pro připojení zařízení k internetu, používá se kabel s konektorem RJ-45. USB Slouží pro připojení flash disku, který umožňuje zálohovat data z pevného disku v zařízení. MOUSE Připojte myš s konektorem USB. Pomocí myši lze zařízení pohodlně ovládat. AUDIO OUT Výstup audio signálu DC 12V IN Připojení napájecího adaptéru 2013, Stasanet s.r.o verze 1.00A

3 2. Uživatelské rozhraní 2.1. Zobrazení na monitoru Stav NVR Volná kapacita HDD Sta v ka nál u Rychlé Hlavní Menu volby menu přehrávání Stav NVR Stav sítě: Klávesy zamknuty Prohození kanálů zakázáno USB flash disk připojen Záznam dle plánovače aktivní Přepis záznamů povolen Sekvenční režim aktivní Režim PTZ aktivní * Měřič zatížení procesoru WAN připojeno k internetu WAN lokální LAN auto, rychlost 10100Mbits LAN DHCPStatic režim Klávesy odemknuty Prohození kanálů povoleno USB zařízení nepřipojeno Záznam dle plánovače neaktivní Přepis záznamů zakázán Sekvenční režim neaktivní PTZ režim neaktivní * PTZ = ovládání otočné kamery WAN nepřipojeno k internetu LAN auto, rychlost Gbits LAN odpojena 2013, Stasanet s.r.o verze 1.00A

4 Stav kanálu Auto vyhledávání povoleno Live audio aktivní Záznam Informace o live Auto vyhledávání zakázáno Live audio neaktivní Detekce pohybu PIR senzorem Informace o záznamu Původní velikost Audio ze záznamu aktivní Poplachová událost Na velikost obrazovky Audio ze záznamu neaktivní Detekce pohybu z kamery Rychlé volby Zobrazení panelu pro volbu kanálu a změnu zobrazení Režim zvětšení obrazu. Nejprve vyberte kanál a tiskněte toto tlačítko. Nyní je zobraz zvětšený, posouváním červeného rámečku ve spodní části obrazovky posouváte část obrazu, kterou chcete zobrazit. Aktivace PTZ režimu a zobrazení ovládacích prvků PTZ Hlavní menu INFO O UDÁLOSTECH Menu hledání dle událostí (viz str. 6) Panel přehrávání Rychlý přechod vpřed Rychlý přechod vzad Přehrávání zastavení Ukončí přehrávání Pomalé přehrávání Předchozínásledující hodina Rychlé hledání Zvyšuje rychlost přechodu vpřed od 4x do 32x Zvyšuje rychlost přechodu zpět od 4x do 32x Stiskem se přehraje nejnovější záznam, opětovným stiskem se opět přehrávání záznamu pozastaví. Při pozastaveném obrazu umožňují tlačítka pro rychlý přechod vzadvpřed krokovat obraz po jednotlivých snímcích. Opustí režim přehrávání záznamů (zpět do zobrazení živého obrazu). Možnost zpomaleného přehrávání (14 rychlostí=1. Stisk, 18 rychlostí=2.stisk). Přechod na záznamy v předchozínásledující hodině, např. 11:00-12:00 nebo 14:00-15:00, pokud je aktuální interval 12:00-13:00. Automaticky se začne přehrávat nejstarší video události ve zvoleném intervalu. Zobrazení menu pro vyhledávání záznamů 2013, Stasanet s.r.o verze 1.00A

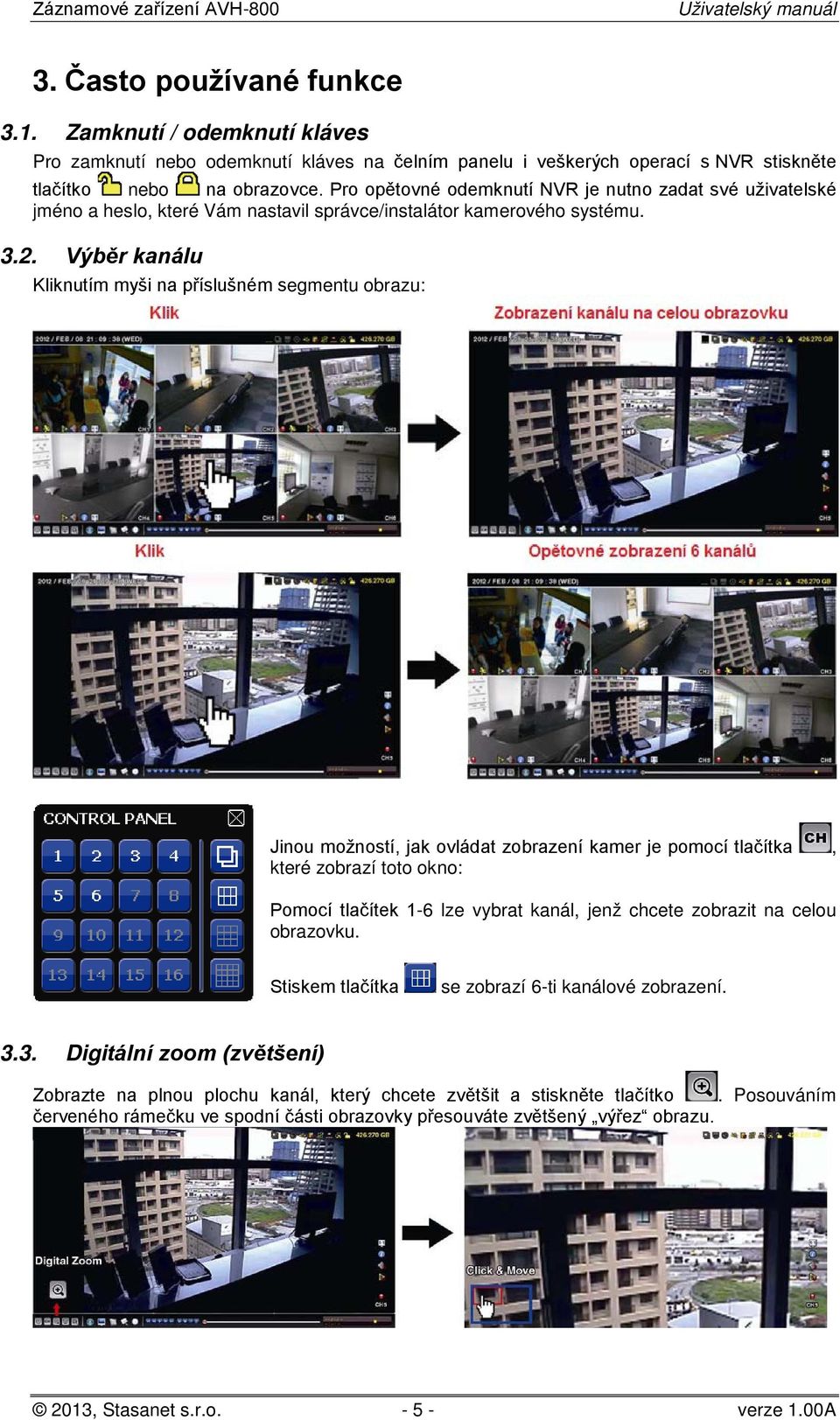

5 3. Často používané funkce 3.1. Zamknutí odemknutí kláves Pro zamknutí nebo odemknutí kláves na čelním panelu i veškerých operací s NVR stiskněte tlačítko nebo na obrazovce. Pro opětovné odemknutí NVR je nutno zadat své uživatelské jméno a heslo, které Vám nastavil správceinstalátor kamerového systému Výběr kanálu Kliknutím myši na příslušném segmentu obrazu: Jinou možností, jak ovládat zobrazení kamer je pomocí tlačítka, které zobrazí toto okno: Pomocí tlačítek 1-6 lze vybrat kanál, jenž chcete zobrazit na celou obrazovku. Stiskem tlačítka se zobrazí 6-ti kanálové zobrazení Digitální zoom (zvětšení) Zobrazte na plnou plochu kanál, který chcete zvětšit a stiskněte tlačítko. Posouváním červeného rámečku ve spodní části obrazovky přesouváte zvětšený výřez obrazu. 2013, Stasanet s.r.o verze 1.00A

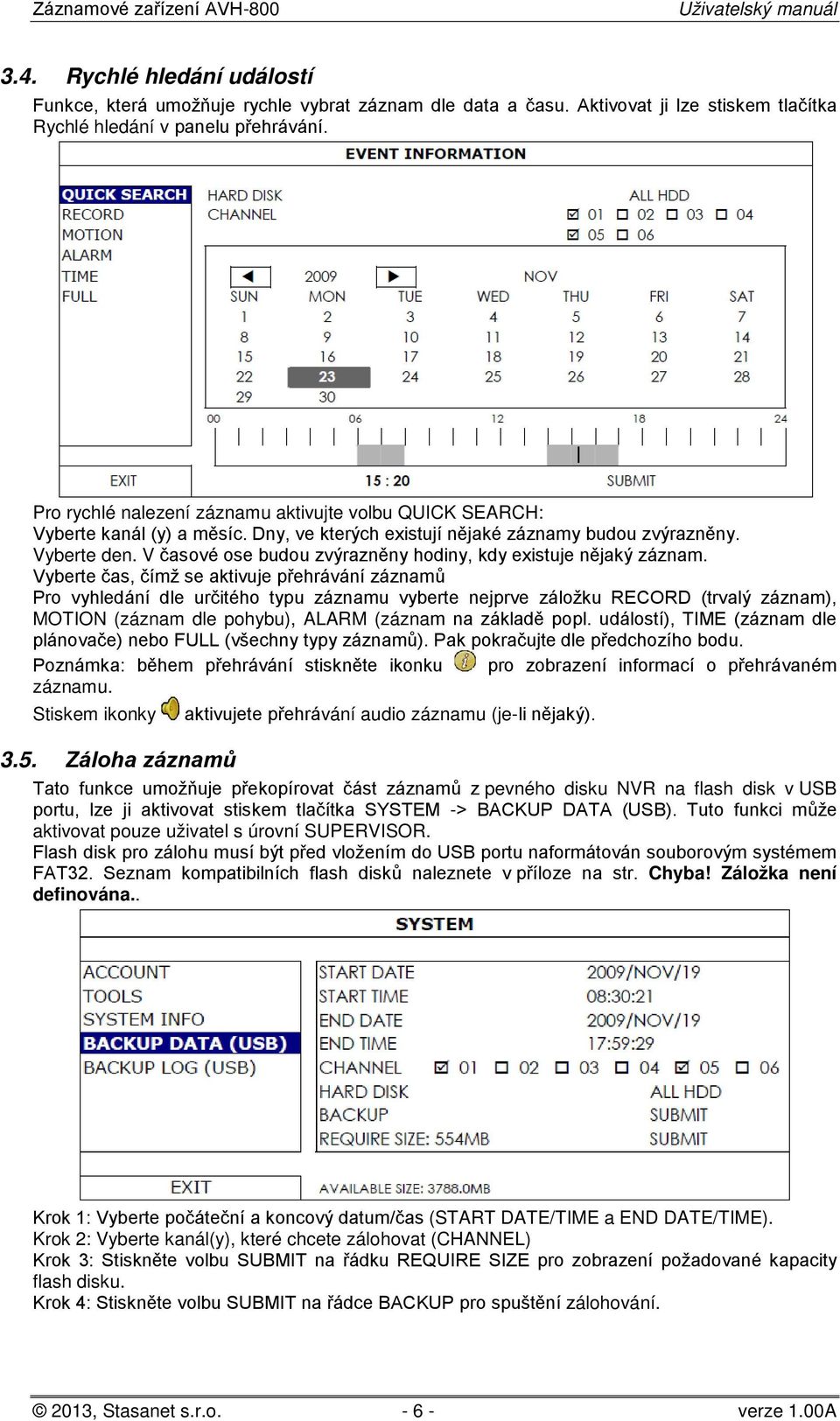

6 3.4. Rychlé hledání událostí Funkce, která umožňuje rychle vybrat záznam dle data a času. Aktivovat ji lze stiskem tlačítka Rychlé hledání v panelu přehrávání. Pro rychlé nalezení záznamu aktivujte volbu QUICK SEARCH: Vyberte kanál (y) a měsíc. Dny, ve kterých existují nějaké záznamy budou zvýrazněny. Vyberte den. V časové ose budou zvýrazněny hodiny, kdy existuje nějaký záznam. Vyberte čas, čímž se aktivuje přehrávání záznamů Pro vyhledání dle určitého typu záznamu vyberte nejprve záložku RECORD (trvalý záznam), MOTION (záznam dle pohybu), ALARM (záznam na základě popl. událostí), TIME (záznam dle plánovače) nebo FULL (všechny typy záznamů). Pak pokračujte dle předchozího bodu. Poznámka: během přehrávání stiskněte ikonku pro zobrazení informací o přehrávaném záznamu. Stiskem ikonky aktivujete přehrávání audio záznamu (je-li nějaký) Záloha záznamů Tato funkce umožňuje překopírovat část záznamů z pevného disku NVR na flash disk v USB portu, lze ji aktivovat stiskem tlačítka SYSTEM -> BACKUP DATA (USB). Tuto funkci může aktivovat pouze uživatel s úrovní SUPERVISOR. Flash disk pro zálohu musí být před vložením do USB portu naformátován souborovým systémem FAT32. Seznam kompatibilních flash disků naleznete v příloze na str. Chyba! Záložka není definována.. Krok 1: Vyberte počáteční a koncový datumčas (START DATETIME a END DATETIME). Krok 2: Vyberte kanál(y), které chcete zálohovat (CHANNEL) Krok 3: Stiskněte volbu SUBMIT na řádku REQUIRE SIZE pro zobrazení požadované kapacity flash disku. Krok 4: Stiskněte volbu SUBMIT na řádce BACKUP pro spuštění zálohování. 2013, Stasanet s.r.o verze 1.00A

7 3.6. Přehrání zálohy na PC Z bezpečnostních důvodů je záznam ukládán v proprietárním formátu a nelze jej běžně přehrát pomocí standardních přehrávačů, je nutné použít přehrávací program od výrobce. - Vložte do PC flash disk se záznamem - Najděte na flash disku program PLAYER.EXE a nainstalujte jej (podporované systémy: Windows XP, Vista a Windows 7) - Spusťte nainstalovaný program VideoPlayer_NVR a v něm otevřete složku, kde jsou uložena data zálohy. - Vyberte požadovaný soubor, soubor se začne automaticky přehrávat Konverze do AVI formátu Není-li z důvodu zabezpečení PC možné nainstalovat přehrávač záznamů (viz předchozí bod), lze zálohovaná data převést do AVI formátu, který je možné přehrát pomocí standardního přehrávače systému Windows (Windows Media Player aj.). Konverze do AVI formátu však neumožňuje exportovat audio data a nelze současně exportovat více kanálů (vždy jen 1 kanál). - Otevřete záznam, který chcete převést do AVI - Stiskněte tlačítko AVI 3.7. PTZ Ovládání Tato funkce slouží k ovládání speeddome ( otočných ) kamer. Aktivace ovládacího okna se provádí stiskem tlačítka. Menu kamery Aktivuje OSD menu kamery. Enter Nahorudolůvlevovpravo Ovládání clony Max. přiblížení max. oddálení Přiblížení Oddálení Zaostřit blíž dál Auto trasa Preset Potvrzení výběru enter v OSD kamery. Pohyb kamery pohyb v OSD menu. Přivřeníotevření clony v OSD může mít specifický význam dle typu kamery. Maximální zoom minimální zoom kamery. Zvětší sníží zoom kamery o jeden krok. Změna zaostření kamery, kamera nesmí mít nastavený režim zaostřování na automatiku. Spustí automatickou trasu kamery, trasa musí být nejprve v kameře definována. Přechod na zvolenou prepozici (musí být nejprve definovány). 2013, Stasanet s.r.o verze 1.00A

8 4. Webové rozhraní Internet Exploreru Do adresového řádku prohlížeče Internet Explorer zadejte IP adresu záznamového zařízení, přihlaste se Vaším jménemheslem k NVR a vyplňte ověřovací kód: Po následné instalaci ActiveX prvku se zobrazí toto okno: Informace o streamu: FR = Frame Rate (snímková frekvence) DR = Data Rate (datový tok) DATE TIME aktuální datumčas Stav kanálu Rychlé Hlavní Menu volby menu přehrávání 2013, Stasanet s.r.o verze 1.00A
