Výkonný RFID systém v UHF rozsahu SIMATIC RF600. Unrestricted / Siemens AG All Rights Reserved.

Transkript

1 Výkonný RFID systém v UHF rozsahu SIMATIC RF600 siemens.com/ident

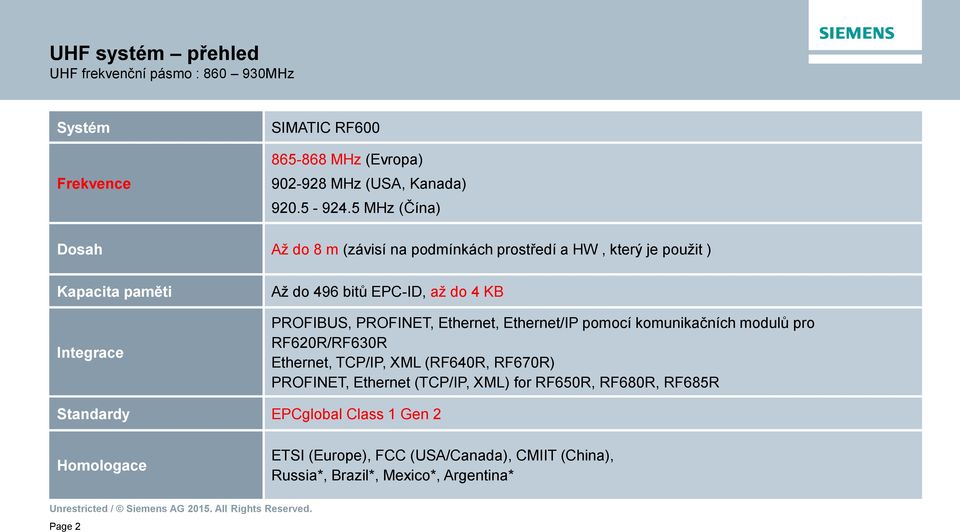

2 UHF systém přehled UHF frekvenční pásmo : MHz Systém Frekvence SIMATIC RF MHz (Evropa) MHz (USA, Kanada) MHz (Čína) Dosah Až do 8 m (závisí na podmínkách prostředí a HW, který je použit ) Kapacita paměti Integrace Až do 496 bitů EPC-ID, až do 4 KB PROFIBUS, PROFINET, Ethernet, Ethernet/IP pomocí komunikačních modulů pro RF620R/RF630R Ethernet, TCP/IP, XML (RF640R, RF670R) PROFINET, Ethernet (TCP/IP, XML) for RF650R, RF680R, RF685R Standardy EPCglobal Class 1 Gen 2 Homologace ETSI (Europe), FCC (USA/Canada), CMIIT (China), Russia*, Brazil*, Mexico*, Argentina* Page 2

3 Produkty UHF řady Simatic RF600 Transformace UHF čteček na novou generaci TCP/IP S7 TCP/IP S7 TCP/IP Ruční RF670R RF630R RF670R RF620R RF640R RF680M NEW TCP/IP TCP/IP & S7 RF650R RF680R RF685R Ruční RF680M Logistické aplikace Průmyslové aplikace Logistické aplikace (ve výrobních závodech a přesnými požadavky) Údržba a servis Page 3

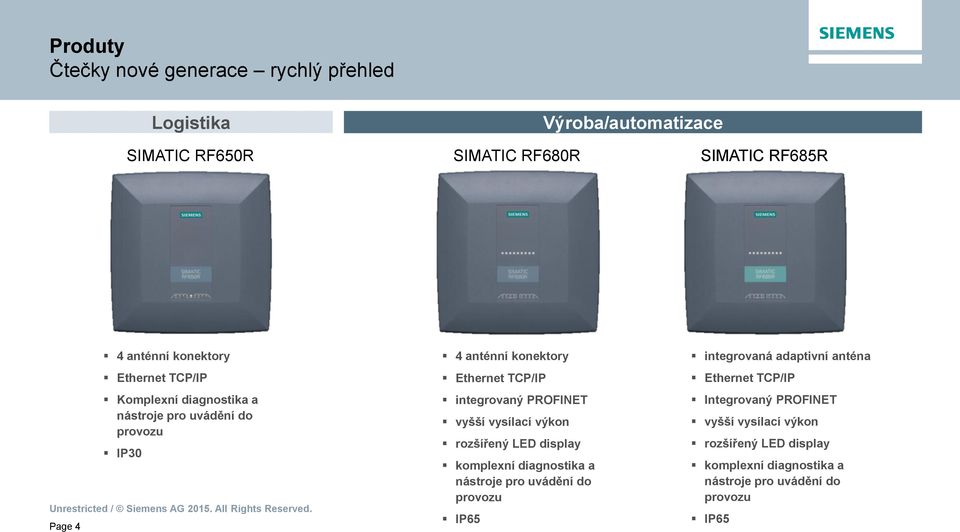

4 Produty Čtečky nové generace rychlý přehled Logistika Výroba/automatizace SIMATIC RF650R SIMATIC RF680R SIMATIC RF685R Page 4 4 anténní konektory Ethernet TCP/IP Komplexní diagnostika a nástroje pro uvádění do provozu IP30 4 anténní konektory Ethernet TCP/IP integrovaný PROFINET vyšší vysílací výkon rozšířený LED display komplexní diagnostika a nástroje pro uvádění do provozu IP65 integrovaná adaptivní anténa Ethernet TCP/IP Integrovaný PROFINET vyšší vysílací výkon rozšířený LED display komplexní diagnostika a nástroje pro uvádění do provozu IP65

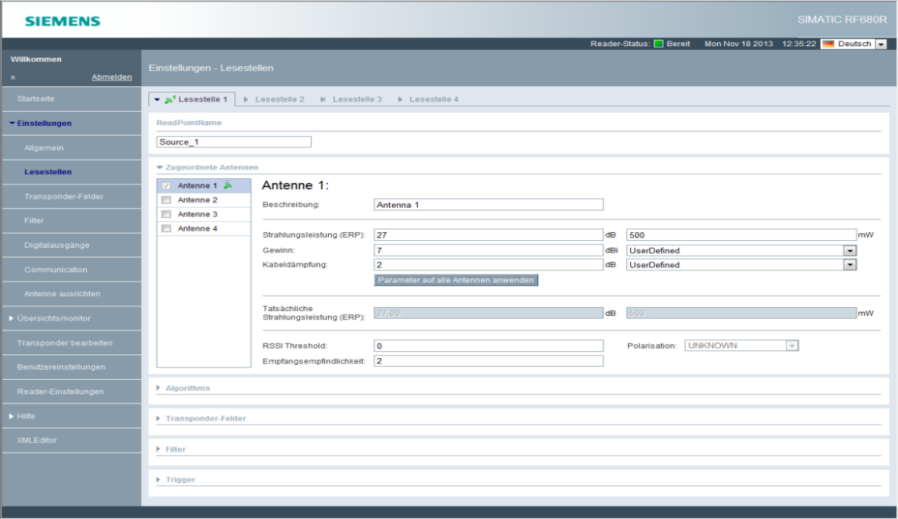

5 Hlavní fakta Nezávislost - díky web serveru Při uvádění do provozu, nebo diagnostice SIMATIC RF650R, RF680R a RF685R je instalace SW minulostí. Na uživatelský interface se pohodlně připojíme pomocí Internet prohlížeče. Tato možnost např. dovoluje provádět údržbu RFID aplikace přes vzdálené připojení a vykonvat určité úkony z kanceláře. Page 5

6 Hlavní fakta Nastavení antén - velmi rychle Antény jsou nastaveny pomocí příslušného menu během několika minut. RFID systém poskytuje uživateli pomocí přímé zpětné vazby zobrazení toho jak změny pozice antény ovlivňují identifikaci. Velmi praktické : Čtečka na svém povrchu indikuje ty samé informace pomocí jasně zářícího sloupce LED, takže nastavení je možné i ve špatně přístupných instalacích Page 6

7 Hlavní fakta Komplexní ( obsáhlé ) diagnostické funkce poskytují jasné informace Menu diagnostiky ukazuje všechny požadované informace týkající se kvality výsledků čtení během operace, např. sílu příjímaného signálu (RSSI), počet čtení, efektivně použitý vysílaný výkon a mnoho dalších užitečných iformací. Nad to, jsou také zobrazeny tagy, které byly vyfiltrovány díky použitým algoritmům "UHF for Industry. To dovoluje, že účinky těchto filtračních funkcí jsou jednoduše analyzovány a následně provedeme rychlou změnu parametrů. Integrované diagnostické logy zaznamenají všechny události jako jsou chyby čtení a zápisu, nebo změny parametrů čtečky. Tato fukce umožňuje podívat se do minulosti a např. Dovoluje analyzovat chyby, které se objevují sporadicky analyzovat později. Page 7

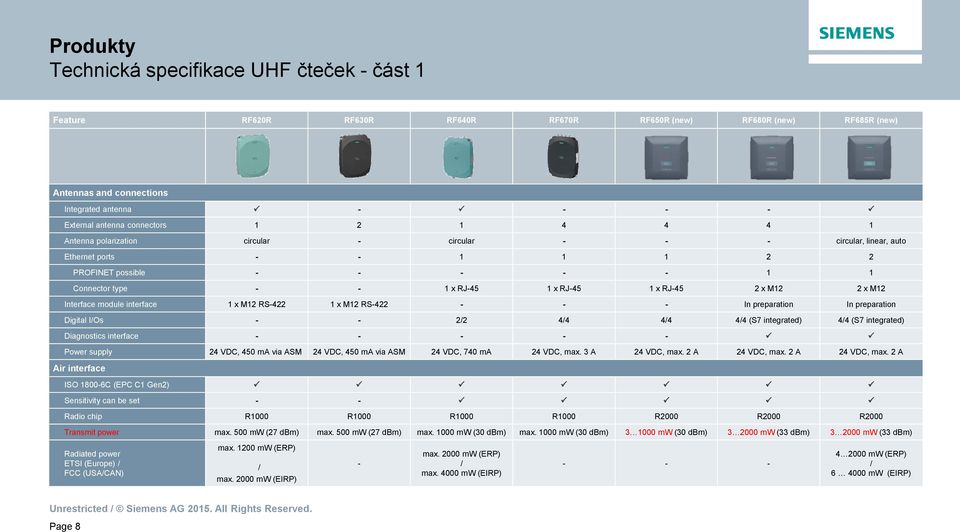

8 Produkty Technická specifikace UHF čteček - část 1 Feature RF620R RF630R RF640R RF670R RF650R (new) RF680R (new) RF685R (new) Antennas and connections Integrated antenna External antenna connectors Antenna polarization circular - circular circular, linear, auto Ethernet ports PROFINET possible Connector type x RJ-45 1 x RJ-45 1 x RJ-45 2 x M12 2 x M12 Interface module interface 1 x M12 RS x M12 RS In preparation In preparation Digital I/Os - - 2/2 4/4 4/4 4/4 (S7 integrated) 4/4 (S7 integrated) Diagnostics interface Power supply 24 VDC, 450 ma via ASM 24 VDC, 450 ma via ASM 24 VDC, 740 ma 24 VDC, max. 3 A 24 VDC, max. 2 A 24 VDC, max. 2 A 24 VDC, max. 2 A Air interface ISO C (EPC C1 Gen2) Sensitivity can be set - - Radio chip R1000 R1000 R1000 R1000 R2000 R2000 R2000 Transmit power max. 500 mw (27 dbm) max. 500 mw (27 dbm) max mw (30 dbm) max mw (30 dbm) mw (30 dbm) mw (33 dbm) mw (33 dbm) Radiated power ETSI (Europe) / FCC (USA/CAN) max mw (ERP) max mw (EIRP) / - max mw (ERP) / max mw (EIRP) mw (ERP) / mw (EIRP) Page 8

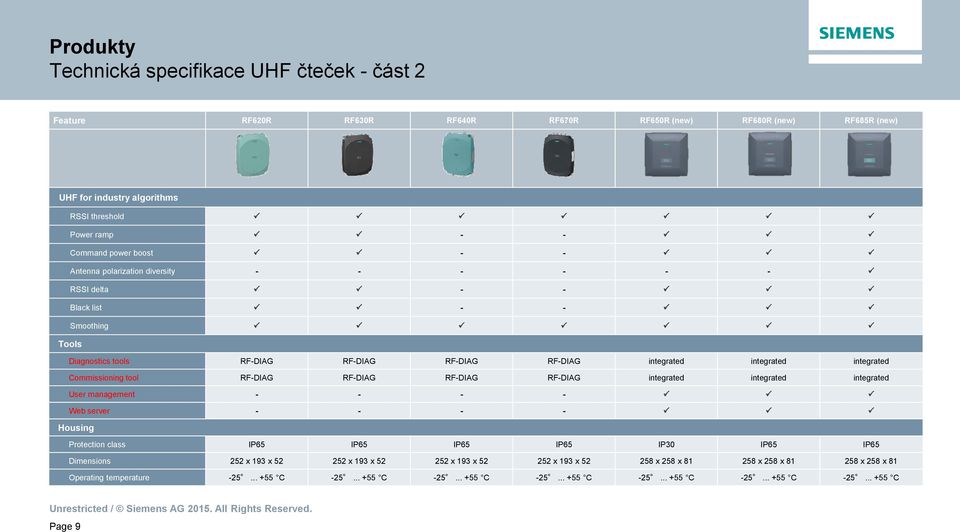

9 Produkty Technická specifikace UHF čteček - část 2 Feature RF620R RF630R RF640R RF670R RF650R (new) RF680R (new) RF685R (new) UHF for industry algorithms RSSI threshold Power ramp - - Command power boost - - Antenna polarization diversity RSSI delta - - Black list - - Smoothing Tools Diagnostics tools RF-DIAG RF-DIAG RF-DIAG RF-DIAG integrated integrated integrated Commissioning tool RF-DIAG RF-DIAG RF-DIAG RF-DIAG integrated integrated integrated User management Web server Housing Protection class IP65 IP65 IP65 IP65 IP30 IP65 IP65 Dimensions 252 x 193 x x 193 x x 193 x x 193 x x 258 x x 258 x x 258 x 81 Operating temperature C C C C C C C Page 9

10 Produkty Technická specifikace UHF čteček - část 3 UHF RFID technologie je považována za nejobtížnější disciplínu v oboru RFID Feature RF620R RF630R RF640R RF670R RF650R (new) RF680R (new) RF685R (new) Software interface XML user interface - - S7 / Ident profile/ function block Diagnostics During operation Event log Remote diagnostics capability LED 3-color LED 3-color LED 3-color LED 3-color LED LED bar with 9 LEDs Order number Two LED bars with 8 and 9 LEDs Two LED bars with 8 and 9 LEDs ETSI 6GT BA00-0AA0 6GT AA00-0AA1 6GT BA00-0AA0 6GT AB00-0AA0 6GT2811-6AB20-0AA0 6GT2811-6AA10-0AA0 6GT2811-6CA10-0AA0 FCC 6GT BA00-1AA0 6GT AA00-1AA1 6GT BA00-1AA0 6GT AB00-1AA0 6GT2811-6AB20-1AA0 6GT2811-6AA10-1AA0 6GT2811-6CA10-1AA0 CMIIT 6GT BA00-2AA1 6GT AA00-2AA1 6GT BA00-2AA0 6GT AB00-2AA0 6GT2811-6AB20-2AA0 6GT2811-6AA10-2AA0 6GT2811-6CA10-2AA0 Page 10

11 Zobrazovací prvky a konektory 1 anténní konektor 1 interní anténa Stav LED display Provozní LED display RF685R Digitální I/O Napájení Industrial Ethernet/PN 4 anténní konektory Stav LED display Provozní LED display RF680R Digitální I/O Napájení Industrial Ethernet/PN 4 anténní konektory Provozní LED display RF650R Digitální I/O Napájení Industrial Ethernet Page 11

12 Produkty UHF antény - přehled SIMATIC RF620A SIMATIC RF640A SIMATIC RF642A SIMATIC RF660A Kompaktní UHF anténa pro použití ve strojích / dopravníkových systémech S ohledem na limitovaný dosah je předurčena pro vybrané identifikační úlohy Univerzální standardní anténa malých rozměrů (kruhová polarizace) Standardní anténa pro použití v prostředí s velkým podílem kovu, nebo tam kde se předpokládají velké odrazy (lineární polarizace) Vysoké krytí dlouhý dosah : pro aplikace kontroly materiálového toku a logistické aplikace Page 12

13 Produkty UHF transpondéry - přehled Štítky Transpondéry RF630L RF640L RF680L RF690L RF610T RF620T RF625T RF630T RF640T RF680T Výborná cena Dlouhý dosah Ideální pro open-loop aplikace Montáž na kovové a nekovové povrchy Management závodu RF identifikace nástrojů, kontejnérů a kovových zařízení Vysoce teplotně odolný až do +200 C Aplikace ve výrobě Vysoce teplotně odolný až do +230 C Montáž na kovové a nekovové povrchy Lakovny a další aplikace v průmyslových aplokacích s vysokou teplotou okolí Flexibilní Výborná cena ISO card format Vysoce výkonný Vhodný pro průmyslové aplikace Levný Flexiblní použití Kompaktní Vhodný pro průmysl Montáž do / na kov je možná Lze použít na elektricky vodivé povrchy Robustní provedení Odolný proti působení čisticích prostředků Lze použít na elektricky vodivé povrchy až do +220 C Chemicky odolný Použití v lakovnách Page 13

14 Integrace RF600 v automatizačním prostředí 1. Přímá integrace RF680R/RF685R pomocí PROFINETU 2. Výběr přístrojů v HW katalogu TIA portálual 3. Programování s využitím standardních bloků (Ident profile) 4. Přímý přístup na webový server z TIA Portálu Mobile data storage Page 14
