RC souprava, volantová. Obj. č.:

Transkript

1 Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do RC soupravy volantové Carson. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. RC souprava, volantová Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. RC souprava volantová Carson nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Manipulace s bateriemi a akumulátory Obj. č.: Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Přispějte k jeho ochraně! Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup RC soupravy volantové Carson. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.

2 Rozsah dodávky

3 Zvláštnosti dálkového řízení 2,4 GHz Vysílací technika s 2,4 GHz se v některých bodech zásadně odlišuje od techniky ve frekvenčním rozsahu 27,35 a 40 MHz, která je dosud užívána pro dálkové řízení modelů. Dosavadní fixace na kanál stanovený pomocí zásuvných křemíků odpadá, vysílač a přijímač pracují s kódováním, přijímač akceptuje jen signály s kódováním svého vysílače. Signál vysílače je vysílán vždy jen po několik milisekund, před dalším signálem je vložena přestávka, která trvá déle než vysílaný signál. Výhody techniky 2,4 GHz Zde použitá Oblast frekvence je sice také rozdělena na kanály, uživatel se však nemusí starat o jejich obsazení a nemá na to pražádný vliv. Díky stejnému kódování vysílačů a přijímačů je rušení jiného přijímače cizím vysílačem vyloučeno. Zásuvné křemíky nejsou zapotřebí, vysílač produkuje přímo vyhovující spínání syntetizátoru, rovněž tak přijímač, který zjistí frekvenci patřící k jeho kódování. Dosud obávané dvojí obsazení jednoho kanálu (cizí vysílač ruší, příp. kvůli mimořádnému dosahu, Obzvláště je třeba dbát Díky velmi krátké vlnové délce mohou překážky rušit nebo dokonce zeslabit rozšíření rádiových vln na přímce mezi anténou vysílače a anténou přijímače by neměla být pokud možno žádná překážka. Bezpečnostní pokyny RC modely mohou díky dosažení vyšší rychlosti poranit osoby nebo způsobit věcné škody. Půvab RC modelu spočívá ve spolehlivé montáži modelu a jeho pečlivé, svědomité obsluze. 1. Řiďte se všemi varováními a pokyny v tomto návodu 2. Buďte si vědom bezpečnosti a používejte vždy Váš zdravý rozum. 3. Myslete na to, že provozování RC modelu je náročný koníček, který se člověk nemůže naučit v nejkratší době, nýbrž rozvine odpovídající dovednost teprve pozvolna díky správnému poučení a tréninku. 4. Nepodstupujte žádné riziko, možná jet s automodelem při příliš špatném počasí nebo při existenci nějaké vám známé poruchy funkce. 5. Díky speciální technice dálkového řízení s 2,4 GHZ tvoří vysílač a přijímač jednu jednotku a jsou vzájemně odsouhlaseny. Ovlivnění přijímače pomocí libovolných jiných vysílačů nebo funkčních signálů se nevyskytuje. Přezkoušení obvyklé při dosavadních frekvencích (27/35/ 40 MHz, zda se v blízkosti provozují se stejným frekvenčním kanálem jiné modely, není nyní již zapotřebí. 6. Respektujte předpisy RC dráhy, pokud tam svůj model provozujete. Přesto jsou za jednu sekundu přijaty desítky signálů a jsou přijímačem vyhodnoceny. Signály, které rozezná přijímač jako chybné (špatné kódování, pořadí znaků nesouhlasící se schématem signálů atd.), jsou potlačeny a nejsou předány jako řídící povely. V souladu s vaší frekvencí se zkracuje délka antén. Dálková řízení s touto vysílací technikou jsou pro modelářství schválená bez poplatků. vlastní přijímač), odpadá. a vysílač mohou být bez obav zapnuty bez předchozí dohody s jinými provozovateli modelů. Informační a přenosová kapacita je výrazně větší než u dosavadních dálkových řízení, což se pozitivně projeví např. na naběhnutí digitálních serv. Především při akcích s mnoha účastníky je zařízení trvale k dispozici pro nastavení, testy a přestavby, protože počet současně zapnutých vysílačů je prakticky neomezený. Anténa přijímače musí být v modelu co možná vzdálená od elektricky vodivých dílů a uspořádaná jako dobře viditelná (čnějící z modelu), jinak hrozí ztráta dosahu. 7. Je velmi nebezpečné, jak pro řidiče aut tak i pro RC model, když s tím jedete po veřejné silnici, zdržte se proto jízd na veřejných silnicích nebo místech. 8. Vyvarujte se jezdit s Vaším RC vozidlem ve směru osob nebo zvířat. Tyto modely zrychlují velmi rychle a mohou zapříčinit vážná poranění. 9. Toto dálkové ovládací zařízení se nedoporučuje k provozování modelů lodí. 10. Jakmile pozorujete při provozu Vašeho modelu nějaké nepravidelnosti nebo poruchy, ukončete provoz. Vaše dálkové řízení a Váš model zapněte teprve tehdy, když jste si jist, že závada je odstraněna. RC modely nejsou žádné hračky bezpečnostní opatření a předvídavé jednání jsou základní podmínkou pro provoz dálkově řízeného modelu! 11. Používejte možnost nastavení Fail-Safe, které při eventuálním výpadku přenosu signálu např. Kvůli příliš nízkému napětí vysílače převede model do stavu řízení, při kterém model nekontrolovaně neodjede. Najděte si čas a pročtěte pozorně strany tohoto návodu, dříve než provedete montáž modelu. Pozor Kontrolu nad modelem můžete ztratit, jestliže akumulátory vysílače nebo přijímače vykáží jen nedostatečné napětí. Akumulátor přijímače, jehož dodávka proudu po delším provozu ochabuje, pohybuje servy jen velmi pomalu, kontrola se stává nevypočitatelnou. Jestliže vlastníte model, u kterého Průběh provozu Některé publikace sice mluví o tom, že pořadí pro uvedení do provozu vysílače a přijímače u zařízení 2,4 GHz již nehraje žádnou roli, doporučujeme přesto zachovat pořadí obvyklé pro dosavadní zařízení. Před uvedením do provozu. Nejdříve zapněte vysílač, potom přijímač. Jako poslední připojte akumulátor pro jízdu s regulátorem. Elektromotor a přijímač zásobované od stejného akumulátoru (tak zvaný systém BEC) by měly přerušit provoz, jakmile špičková rychlost silně ochabne. Vy byste jinak o chvilku později ztratili kontrolu nad vozidlem. Po provozu. Akumulátor oddělte od regulátoru. Vypněte přijímač, potom vypněte vysílač. Ujistěte se před a po uvedení vysílače do provozu, že všechna trimování stojí v žádoucí poloze a všechny kontroly jsou provedeny. Verze Reflex Wheel Pro2 + Reflex Wheel Pro2 LCD Systém BEC / Připojení k přijímači BEC: nemá samostatné napájení proudem a je napájen pomocí akumulátoru pro jízdu, který pohání motor. Systém BEC elektronického regulátoru jízdy redukuje napětí jízdního akumulátoru pro přijímač na slučitelnou hodnotu Elektronický Regulátor jízdy Akumulátory Ni-MH od 6 V do 8,4 V mohou být použity. Akumulátory s vyšším napětím mohou přijímač a serva poškodit. Použijte výlučně elektronické regulátory jízdy, které mají připojení na BEC. K motoru Připojení akumulátoru Zap/vypínač Servo řízení kanál 1 POZOR Nepřipojujte žádné samostatné Při montáži zkontrolujte všechna napájení proudem zástrčková spojení na správné pólování

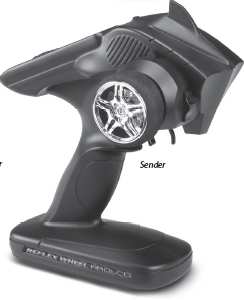

4 Verze Reflex Wheel Pro + Reflex Wheel Pro LCD Připojení k přijímači nemá samostatné napájení proudem a je napájen pomocí akumulátoru pro jízdu, který pohání motor. Systém BEC elektronického regulátoru jízdy redukuje napětí jízdního akumulátoru pro přijímač na slučitelnou hodnotu Akumulátory Ni-MH od 6 V do 11 V mohou být použity. Akumulátory s vyšším napětím mohou přijímač a serva poškodit. Pozor! Při vstupním napětí přes 6 V musejí být použita odpovídající serva pro vysoký proud! Vybavení pro spalovací motor Jsou zapotřebí baterie / akumulátory přijímače a 2 serva. Servokanál 3 K motoru Připojení akumulátoru Zap/vypínač Servo plynu kanál 2 Servo řízení kanál 1 Elektronický Regulátor jízdy Servo řízení kanál 1 POZOR Nepřipojujte žádné samostatné Při montáži zkontrolujte všechna napájení proudem zástrčková spojení na správné pólování Box baterií přijímače POZOR Doporučují se akumulátory Při zastrčení zástrček serva do přijímače NiMH, Nr dbejte na tvar zástrček! Černý kabel ukazuje směrem ven. Verze Reflex Wheel Pro + Reflex Wheel Pro LCD Vnější náhled na vysílač Vložení baterií / akumulátorů 1. Odeberte kryt baterií na vysílači 2. Nahraďte staré novými bateriemi AA Mignon / akumulátory Prosím založte nové baterie / akumulátory, Když bliká ukazatel LED nebo zazní bzučák 4 baterie

5 Nastavení účinku páky plynu Verze Reflex Wheel Pro2 LCD Místa pro zásuvky: Poměr dráhy páky ovládání plynu od jízdy vpřed vůči brzdění/jízdě vzad může být nastaven ve dvou stupních, buď 50:50 nebo 70:30. Druhá hodnota se hodí např. pro auta se spalovacím motorem nebo při závodění. 1. Servo řízení (CH 1) Spínač 2. Servo plynu /regulátor jízdy (CH 2) Sada Fail.Safe+SET 3. Kanál 3 servo (CH 3) Spínač France 4. Kanál 4 servo (CH 4) Pro použití ve Francii musí být spínač nastaven na F / Fra. 5. Kanál 5 servo (CH 5) Obsluha vysílače BEC: Přívod proudu pro provoz BEC Nastavení účinku Páky plynu Funkce A. Páka plynu B. Volant Neutrál Trimování řízení LCD display Tlačítko +/- Tlačítko SEL/CH Brzda/ pomaleji doleva doprava Tlačítko STD/R Tlačítko THD/R Držadlo volant Trimování Spínač pro 3. kanál plynu Páka plynu Spínač France pro použití ve Francii musí být spínač Vpřed/zrychlit Neutrál 1. Tlačte páku plynu dopředu, abyste zpomalili nebo brzdili 2. Táhněte páku plynu dozadu, abyste zrychlili Box baterií nastaven na F / Fra. Trimování řízení (ST) Pokud přední kola nestojí přímo, použijte trimování řízení k doseřízení Nastavení účinku páky plynu Nabíjecí zdířka Verze Reflex Wheel Pro LCD Místa pro zásuvky: 1. Servo řízení (CH 1) Spínač 2. Servo plynu /regulátor jízdy (CH 2) 3. Kanál 3 servo (CH 3) Spínač France 4. Kanál 4 servo (CH 4) Pro použití ve Francii musí být spínač Nastaven na F / Fra. Přívod proudu z baterií Trimování plynu (TH) Pákou trimování plynu můžete doseřídit neutrální polohu serva plynu / regulátoru rychlosti Ukazatel stavu akumulátorů / baterií Pokud jsou akumulátory / baterie příliš slabé, musí být provoz okamžitě nastaven Sada Fail.Safe

6 Funkce / Nastavení Ukazatele funkcí LCD display VÝBĚR MODELU Znamená stisknout tlačítko + nebo - Znamená stisknout tlačítko SEL Znamená stisknout tlačítko CH potřebuje k provozu 4 baterie nebo akumulátory velikosti AA Mignon. Jakmile zapnete spínač ZAP/VYP, je vysílač připraven k provozu. Jakmile byl vysílač zapnut, rozsvítí se na display napětí baterie/akumulátoru ve V a pod tím název modelu, který byl vybrán naposledy. Pomocí tlačítek SEL, CH, + a - jsou nastavení změněna. 1. Stiskněte +/-, abyste vybrali žádoucí menu. Máte možnost obsadit 15 pamětí. Na LCD display se zobrazují čísla a názvy modelů. 2. Stiskněte SET, abyste se dostali k žádoucímu nastavení. Na výběr jsou následující funkce: - Nastavení REV (otočení směru otáčení serva). Stiskněte tlačítko CH a vyberte si mezi ST, TH nebo 3CH. Stiskněte +/- pro normální nebo reverzní - Nastavení EPA (omezení dráhy serva) Stiskněte tlačítko CH a vyberte mezi TH nebo ST. Abyste vybrali směr otáčení, musí být pohnuto pákou plynu dopředu nebo dozadu a při ST volantem doleva nebo doprava. Display ukazuje LFU pro doleva a vpřed a RBU pro doprava a brzdu. Pomocí +/- může být nastavena žádoucí hodnota mezi 0-120%. - Nastavení ABS (antiblokovací systém) Stiskněte +/- pro zapnutí ABS nebo vypnutí ABS 3. ST-TRIM (Trimování řízení) Stiskněte TRIM-ST+ nebo TRIM-ST, abyste změnili střední polohu serva řízení. Může být nastaveno od 0-100% vpravo do 0-100% vlevo. 4. TH-TRIM (Trimování dráhy plynu) Stiskněte TRIM-ZH+ nebo TRIM-TH, abyste změnili střední polohu serva plynu. Může být nastaveno od 0-100% plynu do 0-100% brzdy. 5. Nastavením D/R ST (Dualrate řízení) se zvýší nebo zmenší dráha serva ve vztahu k dráze volant/páky plynu proporcionálně pro celou dráhu serva. Stiskněte D/R ST+ nebo D/R ST-, abyste nastavení Dualrate řízení změnili. Může být nastavena hodnota mezi 0-100%. 6. Nastavení D/R TH (Dualrate plyn) Stiskněte D/R TH+ nebo D/R TH-, abyste změnili nastavení Dualrate. Může být nastavena hodnota mezi 0-100% 7. Stiskněte k uzavření nastavení tlačítko SEL tolikrát, až se ukazatel baterií znovu rozsvítí Nově vložené hodnoty se potom automaticky uloží. Popis menu viz následující strana! - Nastavení EXP (exponenciální) Stiskněte tlačítko CH a vyberte mezi ST (řízení) FW (vpřed) a BK (brzda). Pomocí +/- může být žádoucí hodnota EXP nastavena mezi %. - NÁZEV MODELU (vložení názvů modelů) Tiskněte tlačítko CH, až přijdete k nastavení názvu modelu. Pomocí +/- mohou být vloženy znaky 0 9 a A Z. NÁZEV MODELU

7 Verze Reflex Wheel Pro + Reflex Wheel Pro2 Vnější náhled na vysílač Vložení baterií / akumulátorů 1. Odeberte kryt baterií na vysílači 2. Nahraďte staré novými bateriemi AA Mignon / akumulátory Prosím založte nové baterie / akumulátory, Když bliká ukazatel LED nebo zazní bzučák Verze Reflex Wheel Pro Místa pro zásuvky: 1. Servo řízení (CH 1) Spínač 2. Servo plynu /regulátor jízdy (CH 2) 3. Kanál 3 servo (CH 3) Spínač France 4. Kanál 4 servo (CH 4) Pro použití ve Francii musí být spínač Nastaven na F / Fra. Přívod proudu z baterií Verze Reflex Wheel Pro2 Sada Fail.Safe Místa pro zásuvky: 1. Servo řízení (CH 1) Spínač 2. Servo plynu /regulátor jízdy (CH 2) Sada Fail.Safe+SET 3. Kanál 3 servo (CH 3) 4 baterie Nastavení účinku páky plynu Poměr dráhy páky ovládání plynu od jízdy vpřed vůči brzdění/jízdě vzad může být nastaven ve dvou stupních, buď 50:50 nebo 70:30. Druhá hodnota se hodí např. pro auta se spalovacím motorem nebo při závodění. Spínač France 4. Kanál 4 servo (CH 4) Pro použití ve Francii musí být spínač nastaven na F / Fra. 5. Kanál 5 servo (CH 5) Obsluha vysílače A. Páka plynu B. Volant Neutrál BEC: Přívod proudu pro Provoz BEC Brzda/ pomaleji doleva doprava Nastavení účinku Páky plynu Funkce Reverz serva plynu Spínač France pro používání Řízení reverzu ve Francii musí být postaven na serva F / Fra TH dualrate ST dual rate Trimování plynu Trimování řízení Volant Napájení Páka plynu Nastavení Držadlo účinku páky plynu Box baterií Páka plynu Vpřed/zrychlit Neutrál 1. Tlačte páku plynu dopředu, abyste zpomalili nebo brzdili 2. Táhněte páku plynu dozadu, abyste zrychlili Trimování řízení ST Pokud přední kola nestojí přímo, použijte trimování řízení k doseřízení POZOR Pro nastavení a závazný postup by neměl být vysílač a přijímač Vzdálen ne více než 40 cm. Použijte spínač REV (TH REV + ST REV) abyste obrátili směr otáčení serv. Ukazatel stavu akumulátorů / baterií Pokud jsou akumulátory / baterie příliš slabé, musí být provoz okamžitě nastaven. Trimování plynu TH Pákou trimování plynu můžete doseřídit neutrální polohu serva plynu / regulátoru rychlosti

8 Nastavení Fail-Safe 1. Páka plynu a volant musejí stát na neutrálu 2. Zapněte vysílač a následně přijímač. 3. Stiskněte tlačítko F/S SET na přijímači, LED začne blikat. 4. Uveďte páku plynu do pozice brzdění a stiskněte potom znovu tlačítko F/S SET. LED nyní svítí trvale. 5. U elektrických vozidel musí být páka plynu při nastavení Fail-Safe uvedena do žádoucí pozice stop. Reflex Wheel Pro: Jakmile je přijímací / vysílací signál přerušen, spíná přijímač do přednastavené polohy plynu Fail-Safe. Reflex Wheel Pro2: Reflex Wheel Pro 2 je vybaveno Fail-Safe pro+. Tento systém má integrovánu navíc ještě jednu ochranu proti podpětí. Jakmile je napětí příliš nízké pro bezpečný provoz, spíná přijímač také do přednastavené polohy plynu Fail_safe. Spojení vysílače a přijímače 1. Zapněte přijímač. Stiskněte tlačítko SW, LED začne blikat 3. Když LED na přijímači svítí trvale, je spojovací proces uzavřen. Systém RC je připraven k používání. 2. Zapněte vysílač POZOR Pro nastavení a závazný postup by neměl být vysílač Během tohoto postupu nesmí být v blíz- a přijímač vzdálen ne více než 40 cm. kosti současně provozován žádný další vysílač Technické údaje Frekvence 2,4 GHz Napájení proudem DC 4,8 6 V Váha 371 g Napájení proudem DC 4,8 6 V (bateriový box popř. přes BEC od akumulátoru pro jízdu u verze Pro2) Rozměry 35x26x14 mm Hmotnost 10 g Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. HLU/10/2013
