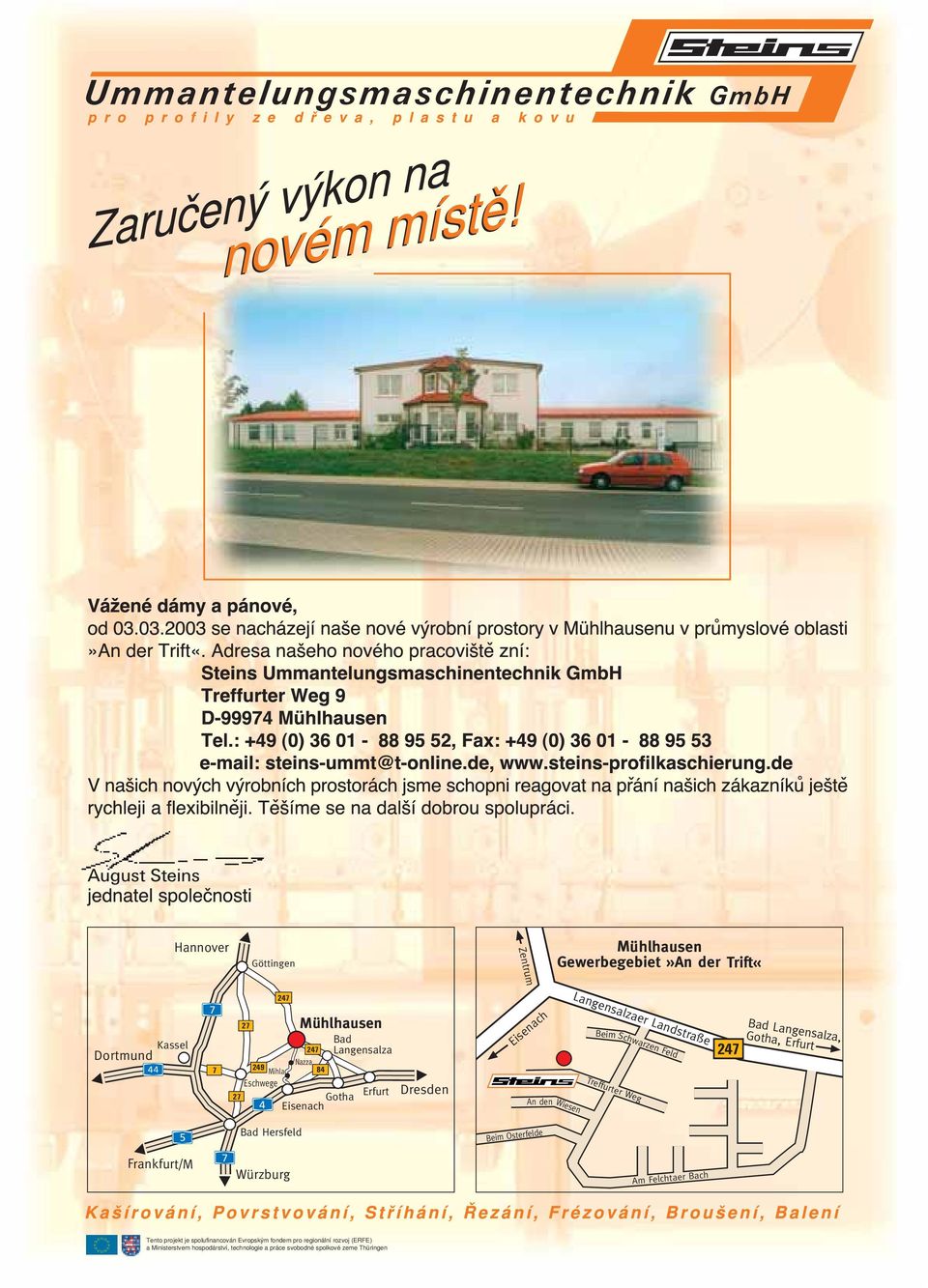

1 4 Hannover Ummantelungsmaschinentechnik GmbH Würzburg Frankfurt/M 7 5 Bad Hersfeld 44 Kassel 7 27 Mihla Eschwege Mühlhausen Nazza Eisenach Gotha Bad Langensalza Erfurt Dortmund Göttingen Dresden Beim Osterfelde Am Felchtaer Bach An den Wiesen Treffurter Weg Schwarzen Feld Eisenach Langensalzaer Landstraße 247 Beim Bad Langensalza, Gotha, Erfurt Zentrum Mühlhausen Gewerbegebiet»An der Trift«

2 H 11 Povrstvovací zařízení Puma R3 WS Profilovací zařízení PH 6R DS Dělící pila AS 5R/2S Dopravník se šikmými rolnami SRB 25/300 Pásový dopravník GB Dělící pila AS 5R/2S Skládací a polepovací zařízení Typ Puma R6 WS/1S Pásový dopravník GB Povrstvovací zařízení Puma R6 WS s přestavitelnou tryskou, frézovací stanicí, brousící stanicí a přídavným frézováním Dělící pila AS 5R/2S Pásový dopravník GB U4/3/WS/BH/A/E D4/3/WS/S Stroje pro kašírování dřevěných materiálů další výrobní program - Standardní a zvláštní povrstvovací zařízení pro zhotovování profilů frézováním, klížením, broušením, kašírováním, pásové dopravníky, dopravníky se šikmými rolnami, Pneumatické podavače, pily, zkracovací pily, dělící pily - Příslušenství pro povrstvovací zařízení - Příslušenství pro kašírování plastů a kovových materiálů

3 Zařízení pro výrobu úhlů a povrstvování Úhlové zařízení Lepící dráha Puma D5/6/WS/FR Údaj o lepidlu Frézovací stanice 1 motor Ummantelungsmaschinentechnik GmbH Řízení fólie Nános lepidla Frézovací stanice 2 motory H 17 Zde jsou některé výrobky, které můžete na tomto zařízení zhotovovat obzvláště racionálně. skládací lišty skládací úhel slepené profily Samozřejmě máme s našimi stroji na principu stavebnice také pro Vaše profily technicky vyzrálé výrobní možnosti. Úhlové výrobní zařízení s pásovým nasýpačem a automatickou zkracovací pilou Technická data Délka stroje ca mm Šířka stroje ca mm Pracovní šíře lepícího přístroje 150 mm Pracovní šíře bis 300 mm 1. frézovací stanice s 2 vysokofrekvenčními motory á 0,4 kw 2. frézovací stanice s 1 vysokofrekvenčním motorem 1,5 kw Motor pohonu 1,5 kw Pracovní rychlost mechanická 60 m/min (může být zvýšena vždy dle materiálu a výrobku) Celková hodnota připojení vždy dle výrobku a potřebné následné aktivace ca. 20 kw Dělící pila AS 5R/2S Skládací a polepovací zařízení Puma D5/6/WS/FR Pásový dopravník GB

4 Ummantelungsmaschinentechnik GmbH Varianty segmentů a pohony 5 náhonových koleček Ø 150 mm 4 náhonová kolečka Ø 200 mm Pohony G 13 SR-5 R SR-4 R VD4 SRB-5 R SRB-4 R VS4 SK-5 R SK-4 R VL4 SKB-5 R SKB-4 R VS5 Steins Ummantelungsmaschinentechnik GmbH Treffurter Weg 9 D Mühlhausen Tel.: +49 (0) Fax: +49 (0) steins-ummt@t-online.de

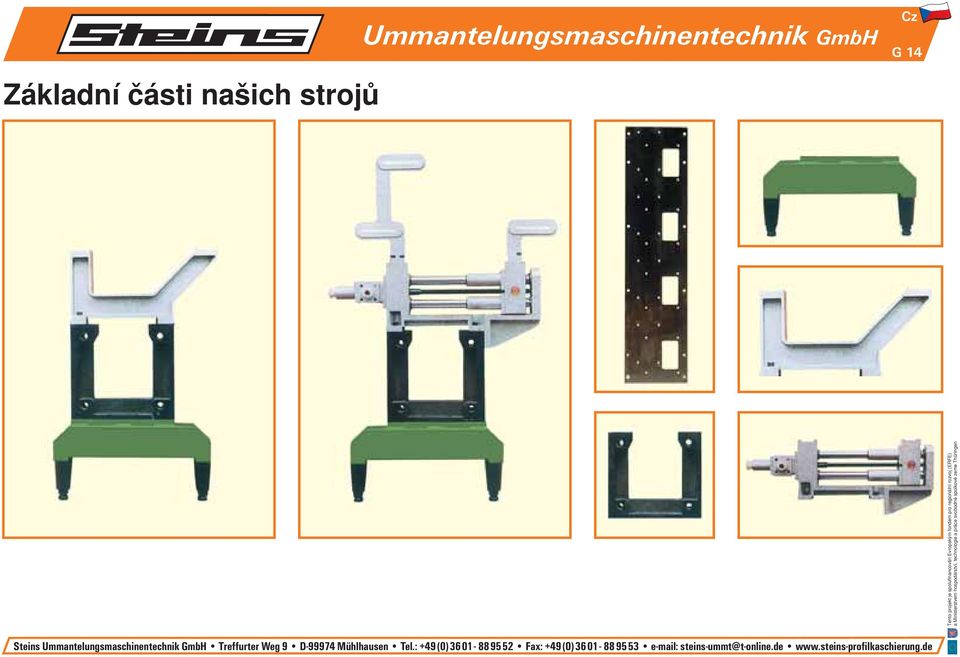

5 G 14 Základní části našich strojů

6 S 15 Dvojitá zkracovací pila AS / R5 / S2 Toto zařízení se sestává z následujících standardních elementů: Technická data: Stroj je k dodání v levém a pravém provedení. Levé provedení Pravé provedení Účel použití: Toto zařízení bylo vyvinuto pro zkracování profilů. Jeho hlavní oblastí použití je zařazení za povrstvovačky profilů, žlábkovacích strojů, čtyřstranných hoblovacích zařízení atd. Pracovní postup: Stroj musí být ustaven tak, aby zkracovaný profil mohl být převzat z předřazeného stroje přímo a bez závad. Pak je také potřebné, aby poháněná transportní kola transportovala vždy rychleji než transport předřazeného zařízení, tak aby mezi již oddělenými profily vznikla mezera cca. 500 mm. Při dosažení koncového dorazu uvnitř stroje se uvede v činnost koncový spínač, protitlačné rolny pro transport se nadzvednou a předávací páka odtransportuje profil do příčného transportu. Příčným transportem se nyní profily pomalu přivedou ke zkracovacím pilám a pilami se nařežou na dříve nastavený rozměr. Při dalším taktu příčného transportu spadnou profily do odnímacího třmenu. Další technické stupně rozšíření jsou možné! Všechny stroje k dodání také v pracovní šíři 450 mm! Pracovní rychlost: m/min. Motor pohonu (směr chodu): 1,5KW Řezný motor: 2x2 KW Posuvný motor příčný transport): 0,75 KW Připojení stlačeného vzduchu: 1/2 Pracovní oblast stroje Délka materiálu: m Průřez max: 150 x 50mm Technické změny vyhrazeny!

7 S 51 Podélná řezačka fólií s kruhovými noži LPZ-S Řezačka nachází využití tam, kde mají být mateřské role z různých materiálů jako fólie, papír atd. rozděleny do různých šířek. Přitom bylo dbáno na to, aby mohlo seřízení následovat rychle a řezaná role byla pevně navinuta. Tímto strojem můžete snížit při nákupu náklady na fólie a můžete podstatně omezit skladové hospodářství fólií. Sériově je řezačka vybavena následovně: - 1 pneumatická odvíjecí hřídel - 5 sad kruhových nožů - 2 pneumatické navíjecí hřídele Technická data Typ LPZ-S-125 Typ LPZ-S-150 Pracovní šíře max.: 1250 mm 1500 mm Výkon motoru: 1,5 kw 3 kw Šířka přijímaného profilu max.: 1300 mm 1550 mm Průměr rolí max.: 600 mm 600 mm Řezná rychlost: m/min m/min Nejmenší řezná šíře: 15 mm 15 mm

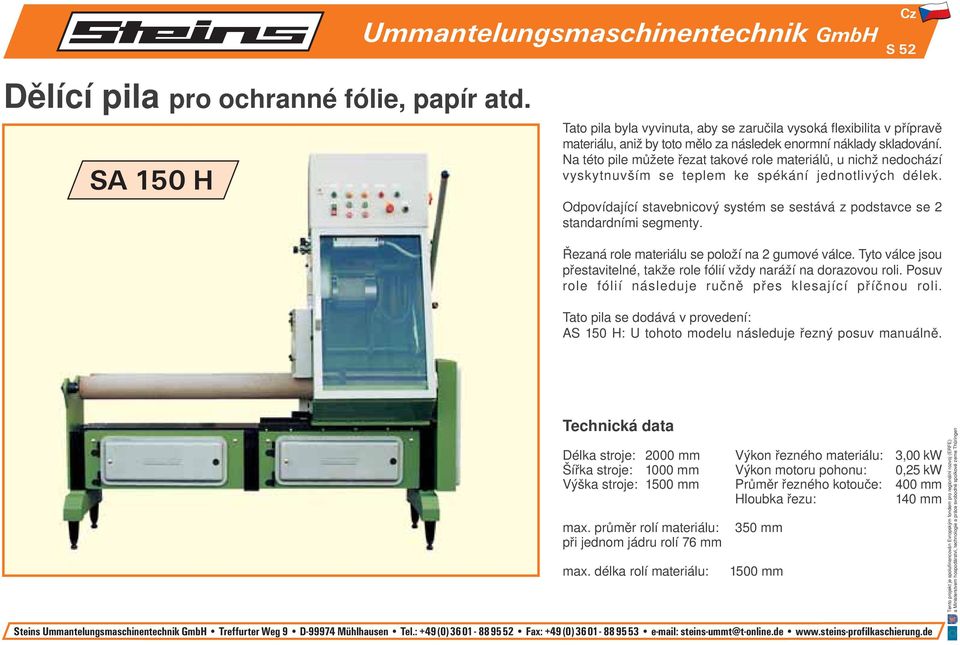

8 S 52 Dělící pila pro ochranné fólie, papír atd. SA 150 H Tato pila byla vyvinuta, aby se zaručila vysoká flexibilita v přípravě materiálu, aniž by toto mělo za následek enormní náklady skladování. Na této pile můžete řezat takové role materiálů, u nichž nedochází vyskytnuvším se teplem ke spékání jednotlivých délek. Odpovídající stavebnicový systém se sestává z podstavce se 2 standardními segmenty. Řezaná role materiálu se položí na 2 gumové válce. Tyto válce jsou přestavitelné, takže role fólií vždy naráží na dorazovou roli. Posuv role fólií následuje ručně přes klesající příčnou roli. Tato pila se dodává v provedení: AS 150 H: U tohoto modelu následuje řezný posuv manuálně. Technická data Délka stroje: 2000 mm Výkon řezného materiálu: 3,00 kw Šířka stroje: 1000 mm Výkon motoru pohonu: 0,25 kw Výška stroje: 1500 mm Průměr řezného kotouče: 400 mm Hloubka řezu: 140 mm max. průměr rolí materiálu: při jednom jádru rolí 76 mm max. délka rolí materiálu: 350 mm 1500 mm

9 Příšlušenství pro povrstvovací zařízení S 53

10 K 46 Puma D4/3/DS/S/K46 Varianta pohonu D4 Pevné upnutí nástroje Kompletní systém rychlovýměny Zařízení se sestává z následujících standardních stavebních elementů: Technická data: MGD4S MED4S EGE DER DKW DSM PRD Základní element stroje, univerzální pohon čtyřnásobný pohonné hřídele z oceli Rozšiřující element stroje, přímý pohon čtyřnásobný pohonné hřídele z oceli Základní elektrické vybavení, rozšířitelné Jednoduché odvíjení materiálu s jedním pneumatickým upínacím hřídelem, s vestavěnou regulační brzdou a přestavitelným dorazem fólie Kašírovací váleček na dekorační materiál pro nalepení dekoračního materiálu se separátním výškovým přestavením Řízení dekoračního materiálu, mechanicky s nastavením šířek a stranovým jemným donastavením Trysky na čištění profilů, 1 sada = 5 ks, pro čištění profilu stlačeným vzduchem KDV30 R VSRO Nastavitelná nanášecí tryska lepidla,typ Robatech, pracovní šíře 300 mm Předtavení vždy dle potřeby lepidla a jakosti Výška profilu mm Délka profilu min. 600 mm Šířka profilu mm Rychlost transportu pro dřevěné materiály 0 60 m/min pro plastové a kovové materiály 0 30 m/min Transportní kola ø 200 mm Nános lepidla Šíře volitelná 150, 250, 350 mm Délka stroje cca mm Šířka stroje cca mm Pracovní výška cca. 950 mm Hodnota el. připojení ca. 20 kw Připojení stl. vzduchu 6 bar Další technické stupně rozšíření jsou možné! Všechny stroje k dodání také v pracovní šíři 450 mm! Technické změny vyhrazeny!

11 K 47 Puma U4/3/DS/BH/A/E/K47 Univerzální pohon U4 Kompletní systém rychlovýměny Upnutí nástroje šířkově a výškově přestavitelné Zařízení se sestává z následujících standardních stavebních elementů: Technická data: MGU4BHE Základní element stroje, univerzální pohon čtyřnásobný MEU4BHE Rozšiřující element stroje, univerzální pohon čtyřnásobný MAPU Pneumatické upínací hřídele 200 mm dlouhé,»u«univerzální pohon pro náhonová kola s Ø 200 nebo 150 mm MARN Náboj kola pro náhonová kola (pneumatické upínací hřídele) EGE Základní elektrické vybavení, rozšířitelné DAR Automatická výměna rolen s dvojnásobným odvíjením fólie, automatické odříznutí a automatické nalepení DKW Kašírovací váleček na dekorační materiál pro nalepení dekoračního materiálu se separátním výškovým přestavením DSM Řízení dekoračního materiálu, mechanicky s nastavením šířek a stranovým jemným donastavením PRD KDV30 R VSRO Trysky na čištění profilů, 1 sada = 5 ks, pro čištění profilu stlačeným vzduchem Nastavitelná nanášecí tryska lepidla,typ Robatech, pracovní šíře 300 mm Předtavení vždy dle potřeby lepidla a jakosti Další technické stupně rozšíření jsou možné! Všechny stroje k dodání také v pracovní šíři 450 mm! Výška profilu mm Délka profilu min. 600 mm Šířka profilu mm Rychlost transportu pro dřevěné materiály 0 60 m/min pro plastové a kovové materiály 0 30 m/min Transportní kola ø 200 mm Nános lepidla Šíře volitelná 150, 250, 350 mm Délka stroje cca mm Šířka stroje cca mm Pracovní výška cca. 950 mm Hodnota el. připojení ca. 20 kw Připojení stl. vzduchu 6 bar Technické změny vyhrazeny!

12 K 48 Puma D4/3/WS/S/K48 Varianta pohonu D4 Pevné upnutí nástroje Kompletní systém rychlovýměny Zařízení se sestává z následujících standardních stavebních elementů: Technická data: MGD4S MED4S EGE DER DKW DSM PRD Základní element stroje, univerzální pohon čtyřnásobný Transportní kolo = 200 mm Ø pohonné hřídele z oceli Rozšiřující element stroje, přímý pohon čtyřnásobný Transportní kolo = 200 mm Ø pohonné hřídele z oceli Základní elektrické vybavení, rozšířitelné Jednoduché odvíjení materiálu s jedním pneumatickým upínacím hřídelem, s vestavěnou regulační brzdou a přestavitelným dorazem fólie Kašírovací váleček na dekorační materiál pro nalepení dekoračního materiálu se separátním výškovým přestavením Řízení dekoračního materiálu, mechanicky s nastavením šířek a stranovým jemným donastavením Trysky na čištění profilů, 1 sada = 5 ks, pro čištění profilu stlačeným vzduchem KWU15 VSHS20 Nanášecí přístroj lepidla, nanášení válcováním: 150 mm, pracovní šíře pracující dolů Přístroj na předtavení HS 807, průměr jímky 15 mm, výška jímky 600 mm, ýkon tavení vždy dle lepidla: max. 20 kg za hod. Další technické stupně rozšíření jsou možné! Všechny stroje k dodání také v pracovní šíři 450 mm! Výška profilu mm Délka profilu min. 600 mm Šířka profilu mm Rychlost transportu pro dřevěné materiály 0 60 m/min pro plastové a kovové materiály 0 30 m/min Transportní kola ø 200 mm Nános lepidla Šíře volitelná 150, 250, 350 mm Délka stroje cca mm Šířka stroje cca mm Pracovní výška cca. 950 mm Hodnota el. připojení ca. 20 kw Připojení stl. vzduchu 6 bar Technické změny vyhrazeny!

13 K 49 Puma U4/3/WS/BH/A/E/K49 Univerzální pohon U4 Kompletní systém rychlovýměny Upnutí nástroje šířkově a výškově přestavitelné Zařízení se sestává z následujících standardních stavebních elementů: Technická data: MGU4BHE Základní element stroje, univerzální pohon čtyřnásobný MEU4BHE Rozšiřující element stroje, univerzální pohon čtyřnásobný MAPU Pneumatické upínací hřídele 200 mm dlouhé,»u«univerzální pohon pro náhonová kola s Ø 200 nebo 150 mm MARN Náboj kola pro náhonová kola (pneumatické upínací hřídele) EGE Základní elektrické vybavení, rozšířitelné DAR Automatická výměna rolen s dvojnásobným odvíjením fólie, automatické odříznutí a automatické nalepení DKW Kašírovací váleček na dekorační materiál pro nalepení dekoračního materiálu se separátním výškovým přestavením DSM Řízení dekoračního materiálu, mechanicky s nastavením šířek a stranovým jemným donastavením PRD KWU25 VSHS20 Trysky na čištění profilů, 1 sada = 5 ks, pro čištění profilu stlačeným vzduchem Nanášecí přístroj lepidla, nanášení válcováním: 250 mm, pracovní šíře pracující dolů Přístroj na předtavení HS 807, průměr jímky 15 mm, výška jímky 600 mm, Výkon tavení vždy dle lepidla: max.20 kg za hod. Další technické stupně rozšíření jsou možné! Všechny stroje k dodání také v pracovní šíři 450 mm! Výška profilu mm Délka profilu min. 600 mm Šířka profilu mm Rychlost transportu pro dřevěné materiály 0 60 m/min pro plastové a kovové materiály 0 30 m/min Transportní kola ø 200 mm Nános lepidla Šíře volitelná 150, 250, 350 mm Délka stroje cca mm Šířka stroje cca mm Pracovní výška cca. 950 mm Hodnota el. připojení ca. 20 kw Připojení stl. vzduchu 6 bar Technické změny vyhrazeny!

14 K 51 Puma D4/5/RL/K51 Zařízení se sestává z následujících standardních stavebních elementů: Technická data: MGD4S MED4S EGS DKW DSM DKM DRW PRD Základní element stroje, univerzální pohon čtyřnásobný pohonné hřídele z oceli Rozšiřující element stroje, přímý pohon čtyřnásobný pohonné hřídele z oceli Základní elektrické vybavení, standardní Kašírovací váleček na dekorační materiál pro nalepení dekoračního materiálu se separátním výškovým přestavením Řízení dekoračního materiálu, mechanicky s nastavením šířek a stranovým jemným donastavením Nůž na hrany pevný, pro odřezávání přečnívajících dekoračních materiálů, které lze řezat Navíječ zbytku folie pro navíjení a odtahování odřezaných dekoračních materiálů Trysky na čištění profilů, 1 sada = 5 ks, pro čištění profilu stlačeným vzduchem PPS PPO KRL3 SAM 2 Dávkování primeru standardní (s dávkováním po kapkách) s 6 ks dávkovacích ventilů Nanášení primeru, otevřené, 6 ks filcových bot s upevněním Nános raklí s odpařovacím kanálem a odvíjením fólie přes 3 segmenty Odvíjení ochranné fólie mechanické upnutí 2 přihrádky pro navíjecí dutinky, vnitřní průměr = 76 mm Další technické stupně rozšíření jsou možné! Všechny stroje k dodání také v pracovní šíři 450 mm! Výška profilu mm Délka profilu min. 600 mm Šířka profilu mm Rychlost transportu 0 30 m/min Transportní kola ø 200 mm Nános lepidla Šíře volitelná 300 mm Délka stroje cca mm Šířka stroje cca mm Pracovní výška cca. 950 mm Hodnota el. připojení ca. 20 kw Připojení stl. vzduchu 6 bar Technické změny vyhrazeny!

15 K 52 Puma D4/7/RL/K52 Zařízení se sestává z následujících standardních stavebních elementů: MGD4S MED4S EGS DKW DSM PRD PPS PPO PPA 2 Základní element stroje, univerzální pohon čtyřnásobný pohonné hřídele z oceli Rozšiřující element stroje, přímý pohon čtyřnásobný pohonné hřídele z oceli Základní elektrické vybavení, standardní Kašírovací váleček na dekorační materiál pro nalepení dekoračního materiálu se separátním výškovým přestavením Řízení dekoračního materiálu, mechanicky s nastavením šířek a stranovým jemným donastavením Trysky na čištění profilů, 1 sada = 5 ks, pro čištění profilu stlačeným vzduchem Dávkování primeru standardní (s dávkováním po kapkách) ss 6 ks dávkovacích ventilů Nanášení primeru, otevřené, 6 ks filcových bot s upevněním Primerační kabina pro profil - uzavřená se 4 ks posuvných dveří z bezpečnostního skla, délka 1800 mm KRL4 SAM 2 Nános raklí s odpařovacím kanálem a odvíjením fólie přes 4 segmenty Odvíjení ochranné fólie mechanické upnutí 2 přihrádky pro navíjecí dutinky, vnitřní průměr = 76 mm Další technické stupně rozšíření jsou možné! Všechny stroje k dodání také v pracovní šíři 450 mm! Technická data: Výška profilu mm Délka profilu min. 600 mm Šířka profilu mm Rychlost transportu 0 30 m/min Transportní kola ø 200 mm Nános lepidla Šíře volitelná 300 mm Délka stroje cca mm Šířka stroje cca mm Pracovní výška cca. 950 mm Hodnota el. připojení ca. 20 kw Připojení stl. vzduchu 6 bar Technické změny vyhrazeny!

16 K 53 Puma U4/7/RL/BH/E/K53 Zařízení se sestává z následujících standardních stavebních elementů: Technická data: MGU4BHE Základní element stroje, univerzální pohon čtyřnásobný řestavení výšek a šířek, pohonné hřídele z ušlechtilé oceli MEU4BHE Rozšiřující element stroje, univerzální pohon čtyřnásobný řestavení výšek a šířek, pohonné hřídele z ušlechtilé oceli MAPU Pneumatické upínací hřídele 200 mm dlouhé,»u«univerzální pohon pro náhonová kola s Ø 200 nebo 150 mm MARN Náboj kola pro náhonová kola (pneumatické upínací hřídele) EGE Základní elektrické vybavení, rozšířitelné DKW Kašírovací váleček na dekorační materiál pro nalepení dekoračního materiálu se separátním výškovým přestavením DSM Řízení dekoračního materiálu, mechanicky s nastavením šířek a stranovým jemným donastavením DKG Nůž na hrany odpružený, s jemným nastavením, obzvláště vhodné pro naextrudované měkké jazýčky DRW Navíječ zbytku folie pro navíjení a odtahování odřezaných dekoračních materiálů PRD Trysky na čištění profilů, 1 sada = 5 ks, pro čištění profilu stlačeným vzduchem PPS Dávkování primeru standardní (s dávkováním po kapkách) s 6 ks dávkovacích ventilů PPO Nanášení primeru, otevřené, 6 ks filcových bot s upevněním PPA 2 Primerační kabina pro profil - uzavřená se 4 ks posuvných dveří z bezpečnostního skla, délka 1800 mm KRL4 Nános raklí s odpařovacím kanálem a odvíjením fólie přes 4 segmenty SAM 2 Odvíjení ochranné fólie mechanické upnutí 2 přihrádky pro navíjecí dutinky, vnitřní průměr = 76 mm Další technické stupně rozšíření jsou možné! Všechny stroje k dodání také v pracovní šíři 450 mm! Výška profilu mm Délka profilu min. 600 mm Šířka profilu mm Rychlost transportu 0 30 m/min Transportní kola ø 200 mm Nános lepidla Šíře volitelná 300 mm Délka stroje cca mm Šířka stroje cca mm Pracovní výška cca. 950 mm Hodnota el. připojení ca. 20 kw Připojení stl. vzduchu 6 bar Technické změny vyhrazeny!

17 K 54 Puma U4/8/WS/BH/A/E/K54 Zařízení se sestává z následujících standardních stavebních elementů: MGU4BHE Základní element stroje, univerzální pohon čtyřnásobný MEU4BHE Rozšiřující element stroje, univerzální pohon čtyřnásobný MAPU Pneumatické upínací hřídele 200 mm dlouhé,»u«univerzální pohon pro náhonová kola s Ø 200 nebo 150 mm MARN Náboj kola pro náhonová kola (pneumatické upínací hřídele) EGE Základní elektrické vybavení, rozšířitelné DAR Automatická výměna rolen s dvojnásobným odvíjením fólie, automatické odříznutí a automatické nalepení DKW Kašírovací váleček na dekorační materiál pro nalepení dekoračního materiálu se separátním výškovým přestavením DSM Řízení dekoračního materiálu, mechanicky s nastavením šířek a stranovým jemným donastavením DKM Nůž na hrany pevný, pro odřezávání přečnívajících dekoračních materiálů, které lze řezat DKG Nůž na hrany odpružený, s jemným nastavením, obzvláště vhodné pro naextrudované měkké jazýčky DRW Navíječ zbytku folie pro navíjení a odtahování odřezaných dekoračních materiálů PRD Trysky na čištění profilů, 1 sada = 5 ks, pro čištění profilu stlačeným vzduchem PPS Dávkování primeru standardní (s dávkováním po kapkách) s 6 ks dávkovacích ventilů PPO Nanášení primeru, otevřené, 6 ks filcových bot s upevněním PA 3 Primerační kabina pro profil - uzavřená se 6 ks posuvných dveří z bezpečnostního skla, délka 2700 mm SAP 2 Odvíjení ochranné fólie pneumatické upnutí 2 přihrádky pro navíjecí dutinky, vnitřní průměr = 76 mm KWU 15 Nanášecí přístroj lepidla, nanášení válcováním: 150 mm, pracovní šíře pracující dolů VS Předtavení vždy dle potřeby lepidla a jakosti Technická data: Výška profilu mm Délka profilu min. 600 mm Šířka profilu mm Rychlost transportu 0 30 m/min Transportní kola ø 200 mm Nános lepidla Šíře volitelná 300 mm Délka stroje cca mm Šířka stroje cca mm Pracovní výška cca. 950 mm Hodnota el. připojení ca. 20 kw Připojení stl. vzduchu 6 bar Další technické stupně rozšíření jsou možné! Všechny stroje k dodání také v pracovní šíři 450 mm! Technické změny vyhrazeny!

18 K 55 Puma U4/8/DS/BH/A/E/K55 Zařízení se sestává z následujících standardních stavebních elementů: MGU4BHE Základní element stroje, univerzální pohon čtyřnásobný MEU4BHE Rozšiřující element stroje, univerzální pohon čtyřnásobný MAPU Pneumatické upínací hřídele 200 mm dlouhé,»u«univerzální pohon pro náhonová kola s Ø 200 nebo 150 mm MARN Náboj kola pro náhonová kola (pneumatické upínací hřídele) EGE Základní elektrické vybavení, rozšířitelné DAR Automatická výměna rolen s dvojnásobným odvíjením fólie, automatické odříznutí a automatické nalepení DKW Kašírovací váleček na dekorační materiál pro nalepení dekoračního materiálu se separátním výškovým přestavením DSM Řízení dekoračního materiálu, mechanicky s nastavením šířek a stranovým jemným donastavením DKM Nůž na hrany pevný, pro odřezávání přečnívajících dekoračních materiálů, které lze řezat DKG DRW PRD PPS PPO PA 3 SAP 2 KDV 30 N VS Nůž na hrany odpružený, s jemným nastavením, obzvláště vhodné pro naextrudované měkké jazýčky Navíječ zbytku folie pro navíjení a odtahování odřezaných dekoračních materiálů Trysky na čištění profilů, 1 sada = 5 ks, pro čištění profilu stlačeným vzduchem Dávkování primeru standardní (s dávkováním po kapkách) s 6 ks dávkovacích ventilů Nanášení primeru, otevřené, 6 ks filcových bot s upevněním Primerační kabina pro profil - uzavřená se 6 ks posuvných dveří z bezpečnostního skla, délka 2700 mm Odvíjení ochranné fólie pneumatické upnutí 2 přihrádky pro navíjecí dutinky, vnitřní průměr = 76 mm Nastavitelná nanášecí tryska lepidla, typ Nordson, pracovní šíře 300 mm Předtavení vždy dle potřeby lepidla a jakosti Technická data: Výška profilu mm Délka profilu min. 600 mm Šířka profilu mm Rychlost transportu 0 30 m/min Transportní kola ø 200 mm Nános lepidla Šíře volitelná 300 mm Délka stroje cca mm Šířka stroje cca mm Pracovní výška cca. 950 mm Hodnota el. připojení ca. 20 kw Připojení stl. vzduchu 6 bar Další technické stupně rozšíření jsou možné! Všechny stroje k dodání také v pracovní šíři 450 mm! Technické změny vyhrazeny!

19 K 56 Puma U4/8/RL/DS/BH/A/E/K56 Zařízení se sestává z následujících standardních stavebních elementů: DKG Nůž na hrany odpružený, s jemným nastavením, Technická data: obzvláště vhodné pro naextrudované měkké jazýčky MGU4BHE Základní element stroje, univerzální pohon čtyřnásobný Výška profilu mm DRW Navíječ zbytku folie pro navíjení a odtahování odřezaných dekoračních materiálů Délka profilu min. 600 mm PRD Trysky na čištění profilů, 1 sada = 5 ks, pro čištění profilu Šířka profilu mm MEU4BHE Rozšiřující element stroje, univerzální pohon čtyřnásobný stlačeným vzduchem Rychlost transportu 0 30 m/min PPS Dávkování primeru standardní (s dávkováním po kapkách) Transportní kola ø 200 mm s 6 ks dávkovacích ventilů Nános lepidla MAPU Pneumatické upínací hřídele 200 mm dlouhé, PPO Nanášení primeru, otevřené, 6 ks filcových bot s upevněním Šíře volitelná 300 mm»u«univerzální pohon pro náhonová kola s Ø 200 nebo 150 mm PA 3 Primerační kabina pro profil - uzavřená se 6 ks posuvných Délka stroje cca mm MARN Náboj kola pro náhonová kola (pneumatické upínací hřídele) dveří z bezpečnostního skla, délka 2700 mm Šířka stroje cca mm EGE Základní elektrické vybavení, rozšířitelné SAP 2 Odvíjení ochranné fólie pneumatické upnutí Pracovní výška cca. 950 mm DAR Automatická výměna rolen s dvojnásobným odvíjením fólie, 2 přihrádky pro navíjecí dutinky, vnitřní průměr = 76 mm Hodnota el. připojení ca. 20 kw automatické odříznutí a automatické nalepení KRL 4 Nános raklí s odpařovacím kanálem a odvíjením fólie přes Připojení stl. vzduchu 6 bar DKW Kašírovací váleček na dekorační materiál pro nalepení dekoračního 4 segmenty materiálu se separátním výškovým přestavením KDV 30 N Nastavitelná nanášecí tryska lepidla, DSM Řízení dekoračního materiálu, mechanicky s nastavením šířek a typ Nordson, pracovní šíře 300 mm stranovým jemným donastavením VS Předtavení vždy dle potřeby lepidla a jakosti DKM Nůž na hrany pevný, pro odřezávání přečnívajících dekoračních Další technické stupně rozšíření jsou možné! materiálů, které lze řezat Všechny stroje k dodání také v pracovní šíři 450 mm! Technické změny vyhrazeny!

20 K 57 Puma D4/8/DS/E/K57 Zařízení se sestává z následujících standardních stavebních elementů: MGD4E MED4E EGE DER DKW DSM DKM Základní element stroje, přímý pohon čtyřnásobný Transportní kolo Ø 200 mm Náhonové hřídele z ušlechtilé oceli Rozšiřovací element stroje, přímý pohon čtyřnásobný Transportní kolo Ø 200 mm, náhonové hřídele z ušlechtilé oceli Základní elektrické vybavení, rozšířitelné Jednoduché odvíjení materiálu s jedním pneumatickým upínacím hřídelem, s vestavěnou regulační brzdou a přestavitelným dorazem fólie Kašírovací váleček na dekorační materiál pro nalepení dekoračního materiálu se separátním výškovým přestavením Řízení dekoračního materiálu, mechanicky s nastavením šířek a stranovým jemným donastavením Nůž na hrany pevný, pro odřezávání přečnívajících dekoračních materiálů, které lze řezat DRW Navíječ zbytku folie pro navíjení a odtahování odřezaných dekoračních materiálů PRD Trysky na čištění profilů, 1 sada = 5 ks, pro čištění profilu stlačeným vzduchem PPS Dávkování primeru standardní (s dávkováním po kapkách) s 6 ks dávkovacích ventilůn PPO Nanášení primeru, otevřené, 6 ks filcových bot s upevněním SAM 2 Odvíjení ochranné fólie mechanické upnutí přihrádky pro navíjecí dutinky, vnitřní průměr = 76 mm KDV 30 R Nastavitelná nanášecí tryska lepidla,typ Robatech, pracovní šíře 300 mm VS Předtavení vždy dle potřeby lepidla a jakosti Technická data: Výška profilu mm Délka profilu min. 600 mm Šířka profilu mm Rychlost transportu 0 30 m/min Transportní kola ø 200 mm Nános lepidla Šíře volitelná 300 mm Délka stroje cca mm Šířka stroje cca mm Pracovní výška cca. 950 mm Hodnota el. připojení ca. 20 kw Připojení stl. vzduchu 6 bar Další technické stupně rozšíření jsou možné! Všechny stroje k dodání také v pracovní šíři 450 mm! Technické změny vyhrazeny!

21 K 58 Puma D4/5/DS/BH/E/K58 Zařízení se sestává z následujících standardních stavebních elementů: MGD4BHE Základní element stroje, přímý pohon čtyřnásobný, MED4BHE Rozšiřující element stroje, přímý pohon čtyřnásobný, EGE Základní elektrické vybavení, rozšířitelné DKW Kašírovací váleček na dekorační materiál pro nalepení dekoračního materiálu se separátním výškovým přestavením DSM Řízení dekoračního materiálu, mechanicky s nastavením šířek a stranovým jemným donastavením PRD Trysky na čištění profilů, 1 sada = 5 ks, pro čištění profilu stlačeným vzduchem PPO PPA 2 KDF15 VSHS 12 Nanášení primeru, otevřené, 6 ks filcových bot s upevněním Primerační kabina pro profil - uzavřená se 4 ks posuvných dveří z bezpečnostního skla, délka 1800 mm Nanášecí tryska lepidla nepřestavitelná pracuje se s výměnnými deskami a naklápěcí tryskou pracovní šíře 150 mm Přístroj na předtavení HS 807, průměr jímky 15 mm, výška jímky 600 mm, ýkon tavení vždy dle lepidla: max.12 kg za hod. Technická data: Výška profilu mm Délka profilu min. 600 mm Šířka profilu mm Rychlost transportu 0 30 m/min Transportní kola ø 200 mm Nános lepidla Šíře volitelná 300 mm Délka stroje cca mm Šířka stroje cca mm Pracovní výška cca. 950 mm Hodnota el. připojení ca. 20 kw Připojení stl. vzduchu 6 bar PPS Dávkování primeru standardní (s dávkováním po kapkách) s 6 ks dávkovacích ventilů Další technické stupně rozšíření jsou možné! Všechny stroje k dodání také v pracovní šíři 450 mm! Technické změny vyhrazeny!

22 K 58 Puma D4/5/DS/BH/E/K58 Zařízení se sestává z následujících standardních stavebních elementů: MGD4BHE Základní element stroje, přímý pohon čtyřnásobný, MED4BHE Rozšiřující element stroje, přímý pohon čtyřnásobný, EGE Základní elektrické vybavení, rozšířitelné DKW Kašírovací váleček na dekorační materiál pro nalepení dekoračního materiálu se separátním výškovým přestavením DSM Řízení dekoračního materiálu, mechanicky s nastavením šířek a stranovým jemným donastavením PRD Trysky na čištění profilů, 1 sada = 5 ks, pro čištění profilu stlačeným vzduchem PPO PPA 2 KDF15 VSHS 12 Nanášení primeru, otevřené, 6 ks filcových bot s upevněním Primerační kabina pro profil - uzavřená se 4 ks posuvných dveří z bezpečnostního skla, délka 1800 mm Nanášecí tryska lepidla nepřestavitelná pracuje se s výměnnými deskami a naklápěcí tryskou pracovní šíře 150 mm Přístroj na předtavení HS 807, průměr jímky 15 mm, výška jímky 600 mm, ýkon tavení vždy dle lepidla: max.12 kg za hod. Technická data: Výška profilu mm Délka profilu min. 600 mm Šířka profilu mm Rychlost transportu 0 30 m/min Transportní kola ø 200 mm Nános lepidla Šíře volitelná 300 mm Délka stroje cca mm Šířka stroje cca mm Pracovní výška cca. 950 mm Hodnota el. připojení ca. 20 kw Připojení stl. vzduchu 6 bar PPS Dávkování primeru standardní (s dávkováním po kapkách) s 6 ks dávkovacích ventilů Další technické stupně rozšíření jsou možné! Všechny stroje k dodání také v pracovní šíři 450 mm! Technické změny vyhrazeny!

23 K 60 Puma D4/8/DS/BH/A/E/K60 Zařízení se sestává z následujících standardních stavebních elementů: MGD4BHE Základní element stroje, přímý pohon čtyřnásobný, MED4BHE Rozšiřující element stroje, přímý pohon čtyřnásobný, ransportní kolo = Ø 200 mm MAPU Pneumatické upínací hřídele 200 mm dlouhé,»u«univerzální pohon pro náhonová kola s Ø 200 nebo 150 mm EGE Základní elektrické vybavení, rozšířitelné DAR Automatická výměna rolen s dvojnásobným odvíjením fólie, automatické odříznutí a automatické nalepení DKW Kašírovací váleček na dekorační materiál pro nalepení dekoračního materiálu se separátním výškovým přestavením DSM Řízení dekoračního materiálu, mechanicky s nastavením šířek a stranovým jemným donastavením DKM DKG Nůž na hrany odpružený, s jemným nastavením, obzvláště vhodné pro naextrudované měkké jazýčky DRW Navíječ zbytku folie pro navíjení a odtahování odřezaných dekoračních materiálů PRD Trysky na čištění profilů, 1 sada = 5 ks, pro čištění profilu stlačeným vzduchem PPS Dávkování primeru standardní (s dávkováním po kapkách) s 6 ks dávkovacích ventilů PPO Nanášení primeru, otevřené, 6 ks filcových bot s upevněním PPA 3 Primerační kabina pro profil - uzavřená se 6 ks posuvných dveří z bezpečnostního skla, délka 2700 mm SAP 2 Odvíjení ochranné fólie pneumatické upnutí 2 přihrádky pro navíjecí dutinky, vnitřní průměr = 76 mm KDV 30 R Nastavitelná nanášecí tryska lepidla,typ Robatech, pracovní šíře 300 mm Technická data: Výška profilu mm Délka profilu min. 600 mm Šířka profilu mm Rychlost transportu 0 30 m/min Transportní kola ø 200 mm Nános lepidla Šíře volitelná 300 mm Délka stroje cca mm Šířka stroje cca mm Pracovní výška cca. 950 mm Hodnota el. připojení ca. 20 kw Připojení stl. vzduchu 6 bar Nůž na hrany pevný, pro odřezávání přečnívajících dekoračních VS RO Předtavení vždy dle potřeby lepidla a jakosti materiálů, které lze řezat Další technické stupně rozšíření jsou možné! Všechny stroje k dodání také v pracovní šíři 450 mm! Technické změny vyhrazeny!

24 Výměník fólií DAR L/R Ummantelungsmaschinentechnik GmbH NE1 Výměník fólií DAR 300 L Výměník fólií DAR 300 R Tel.: +49(0) Steins Ummantelungsmaschinentechnik GmbH Treffurter Weg 9 D Mühlhausen Fax: +49(0) steins-ummt@t-online.de

25 Ummantelungsmaschinentechnik GmbH Segment stroje pro podstavce stroje kašírovacích a obráběcích zařízení profilů NE2 Tel.: +49(0) Steins Ummantelungsmaschinentechnik GmbH Treffurter Weg 9 D Mühlhausen Fax: +49(0) steins-ummt@t-online.de

26 Ummantelungsmaschinentechnik GmbH Modul přestavení šířek a výšek NE3 Steins Ummantelungsmaschinentechnik GmbH Treffurter Weg 9 D Mühlhausen Tel.: +49(0) Fax: +49(0) steins-ummt@t-online.de

27 Ummantelungsmaschinentechnik GmbH Univerzální svěrný kus pro kulaté a kvadratické upínky nástrojů pro kašírovací zařízení profilů NE4 Steins Ummantelungsmaschinentechnik GmbH Treffurter Weg 9 D Mühlhausen Tel.: +49(0) Fax: +49(0) steins-ummt@t-online.de

28 Ummantelungsmaschinentechnik GmbH Pneumatické upínací hřídele pro náhonová kola NE5 Steins Ummantelungsmaschinentechnik GmbH Treffurter Weg 9 D Mühlhausen Tel.: +49(0) Fax: +49(0) steins-ummt@t-online.de

29 Ummantelungsmaschinentechnik GmbH Mechanický rychloupínací element NE6 Steins Ummantelungsmaschinentechnik GmbH Treffurter Weg 9 D Mühlhausen Tel.: +49(0) Fax: +49(0) steins-ummt@t-online.de

30 Ummantelungsmaschinentechnik GmbH Spojení k sepnutí upínek nástrojů NE7 Steins Ummantelungsmaschinentechnik GmbH Treffurter Weg 9 D Mühlhausen Tel.: +49(0) Fax: +49(0) steins-ummt@t-online.de

31 Univerzální držák rolí Ummantelungsmaschinentechnik GmbH NE8 Steins Ummantelungsmaschinentechnik GmbH Treffurter Weg 9 D Mühlhausen Tel.: +49(0) Fax: +49(0) steins-ummt@t-online.de
