1 Problematika úniku vody v domovních přípojkách Josef Janský 1

2 poškození, které způsobují poměrně velké ztráty vody, jsou celkem snadno zjistitelné a opravitelné. 2

3 Horší to je již u drobných úniků ve spojích. A nejvíce spojů je na přípojkách..! 3

4 2 konce přípojky A B část A místo připojení k vodovodní síti část B vlastní přípojka od napojení k vodoměru 4

5 B část B Jedná se více či méně o potrubí zakončené někde ve sklepě nebo v šachtě uzávěrem a vodoměrem. Provozovatel předepíše co musí splňovat prostor pro vodoměr, co je za vodoměrem je 100% starost vlastníka 5

6 Vodoměrnou sestavu definuje provozovatel Vodoměr je ve vlastnictví provozovatele Právo manipulace má pouze provozovatel 100% vlastnictví majitele objektu

7 Vlastnictví přípojky Prostor mezi napojením na řad a vodoměrem - ztráty jsou 100% starostí provozovatele. Podle zákona č. 274/2001 Sb., o vodovodech a kanalizacích je přípojka majetkem vlastníka zásobovaného objektu, od napojení a to i na cizím (veřejném) pozemku.? V praxi je to interpretováno tak, že přípojku celou platí žadatel o připojení, napojení včetně uzávěru přechází do majetku vlastníka vodovodního řadu Úniky vody v napojení jdou na vrub provozovatele vodovodního řadu (kromě toho se jedná o únik před vodoměrem. 7

8 A část A je přímo na rozvodném řadu je pro provozovatele důležitá je součástí vodovodní sítě, za kterou provozovatel zodpovídá úniky v tomto místě jsou jednoznačně úniky před vodoměrem a tím i ztráta pro provozovatele. 8

9 Tisíce technicky zastaralých řešení napojení jsou v provozu. 9

10 Podle statistiky SOVAK (ročenka SOVAK 2016) bylo v rove 2014 v ČR celkem evidovaných vodovodních přípojek to je číslo, které opravňuje se věnovat únikům v místě napojení přípojek 10

11 Na připojení jsou často minimálně 4 kritická místa: a b c d a)netěsnost navrtávacího pasu na potrubí vlivem koroze starých třmenů b)netěsnost spoje mezi pasem a uzávěrem c)netěsnost spoje mezi uzávěrem a připojovacím potrubím d)netěsnost spoje přechodu uzávěr přípojkové potrubí 11

12 Kritická místa na přípojce a) vytěsnění navrtávacího pasu k potrubí - nejčastěji pryžové těsnění - v poslední době svařování Kovový třmen navrtávacího pasu utažením šroubů se zajišťuje těsnost mezi pasem a potrubím, postupem koroze se ztrácí pevnost, a tím i přítlačná síla 12

13 Kritická místa na přípojce b,c) Závitové spoje klasický spoj jednotlivých prvků V místě obnaženého závitu dochází velmi rychle ke korozi uvnitř, k silné inkrustaci a zarůstání profilu průtoku vně, k narušení pevnosti spoje 13

14 Kritická místa na přípojce d) Přechod na PE potrubí - dříve převlečná matice a závit do PE trubky - nyní mechanické svěrné spoje - alternativně svařování 14

15 Vlivy na těsnost spojů Lidský faktor těsnost je závislá na kvalitě řemeslné práce Změna režimu na komunikacích vyšší zatížení- otřesy - postupné uvolňování závitového spoje 15

16 úniky v přípojkách jsou nemalé a stojí za to se jim věnovat podrobně a koncepčně. 16

17 Co musí spoj splňovat A - Musí být dostatečně pevný v axiálním a tangenciálním směru při rovnoměrném namáhání B - Musí vytěsnit vnitřní přetlak C - Musí odolávat přenášení otřesů z povrchu vozovek D - Musí odolávat vlivu prudkých změn tlakových poměrů v síti. 17

18 Napojení přípojky potrubí navrtávací pas Dokonalé očištění trubky Odstranění izolačních vrstev (které nejsou dokonale spojeny s kovem) O kroužek nebo ploché profilové těsnění Řádné dotažení navrt. pasu lidský faktor Nekorodující matice a podložky 18

19 Další spoje Nečastější jsou ZÁVITY Závitový spoj je však nejvíce problematický a pracný 19

20 Závitový spoj: nejpoužívanější - vyžaduje řemeslnou zručnost A-spolehlivě zajistí tahové síly B-nezajistí těsnost nutnost použít těsnící materiály -Konopí - zvyk je železná košile -(Teflon ) -Paralique páska -Loctite nit -nové, těžko se prosazující materiály 20

21 Závitový spoj: A B Každý závitový spoj má podstatnou vadu. Nikdy není využita celá kovová obnažená plocha závitu (těleso s povrchovou úpravou je v místě závitu nutně obnaženo). A - Místo pro snadnou korozi a zarůstání uvnitř přípojky B místo pro snadnou korozi vně přípojky kyselé prostředí spodních vod 21

22 PE přípojka svařovat - montovat Plynaři nejlepší uzávěr je žádný uzávěr Vodaři přípojka musí mít uzávěr Plynaři nejlepší spoj je žádný spoj Vodaři uzávěr musí být demontovatelný Tak toto jsou dosti zásadní rozporné přístupy. 22

23 Svařovaný spoj: Svařování není jednoduché Musí se jednat o PE potrubí Musí se jednat o nové potrubí Musí být více než 5 C a nesmí na spojované místo pršet Musí být otestovaná svářečka Těch musů je opět nějak moc! Musí být speciálně vyškolený pracovník (dražší) Musí se dodržet technologický postup přípravy povrchu trubky (suchý, odfrézovaná zoxidovaná vrstva a odmaštěné místo svaru) Musí se jednat o systémové vaření, tj. o ucelené množství svarů na akci (převoz a přeskakování od jednoho svaru k druhému mezi stavbami je příliš drahé) Proč ne někdy je to třeba výhodné, ale v případě nutnosti výměny je nutný výřez ve vodovodním řadu 23

24 Existuje integrovaný uzávěr s PE konci 24

25 mechanické spoje PE 80, řady MRS 8 má pevnost v tahu 8 MPa PE 100, řady MRS 10 má pevnost v tahu 10 MPa Příklad: max. tahová síla u PE 100 je ca. 100 kg/cm 2 trubka SDR 11, d 32 má tl. stěny 2,9 mm, tj.2,65 cm 2 maximální tahová síla v trubce je 265kg Spojka musí vydržet více než potrubí! zajistit tahové síly alespoň na 265 kg 25

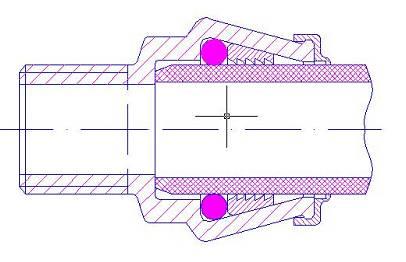

26 Nástrčné spoje : Těsní pouhým nasunutím těsnící O kroužek Tahové síly se aktivují dotahováním matice Tahové síly se aktivují automaticky po naražení a nutné dotáhnout matici k aktivaci svěrného kroužku Lidský faktor b není nutné dotahovat a vydrží v prostém tahu kg! Bez lidského faktoru 26

27 A již začínáme zvažovat co je výhodnější sváření nástrčný spoj a) narážecí spoj b). Jak je vidět, spoje jsou zásadní potíží a proto by se měly objevovat na vodovodních řadech co nejméně. 27

28 Odstraňte to co je nadbytečné. Veškeré další spoje jsou z pohledu nabízených výrobků zcela nadbytečné Vsuvky, dvojniply apod. jsou pouze ukázkou neznalosti nabídky současného trhu a pozor na použitý materiál v závislosti na půdních podmínkách Fitinky z pozinku Ani mosaz neodolá zemním podmínkám 28

29 Tak tady se instalatér vyřádil - 7 spojů!!! DŘÍVE DNES také existují odborníci Svařování za každou cenu = 3 závitové spoje + mosaz bez úpravy = v zemi koroduje bojím, bojím co bude za 10 let 29

30 Vybrané varianty připojení 30

31 Zopakujme si: Spoje splňující podmínku snadné výměny uzávěru 1. trubka navrt. pas = těsnění zajišťuje pryž nebo svár 2. navrt. pas uzávěr = O kroužek + závit nebo bajonet 3. uzávěr trubka = integrovaný nástrčný spoj s O kroužkem, nebo závit a svár Jak nejlépe těsnit? O kroužkové těsnění ploché těsnění svár = bezúkapové spoje 31

32 a dostáváme se k možným variantám: Varianta A pouze mechanické a bezúkapové spoje 1. trubka navrt. pas = pryžové těsnění 2. navrt. pas uzávěr = O kroužkové těsnění + bajonetové zajištění 3. uzávěr trubka = integrovaný nástrčný spoj s O kroužkem 3 spoje 32

33 jiná varianta, svár na připoj. potrubí Varianta B vařený pas a PE připojení, uzávěr demontovatelný PE PE 1. Trubka - pas = svár 2. Pas uzávěr = závitový spoj 3. Uzávěr přechod na vaření PE = závitový spoj 4. Přechodka trubka = svár 4 spoje 33

34 další možná varianta Varianta C vařený nebo mechanický pas,přechod na PE mechanickou přechodkou 1. Trubka - pas = svár, nebo pryž těsnění 2. Pas uzávěr = závitový spoj 3. Uzávěr přechodka = závitový spoj 4. Přechodka trubka = nástrčný spoj s O kroužkem a mechanickým dotažením 4 spoje 34

35 možné další varianty Varianta X varianty odvozené kombinací výrobků Varianta A je z dosud technicky známých řešení nejspolehlivější a s nejvyšším montážním komfortem -minimum spojů Tak kterou variantu??? -pouze bezúkapové spoje -splněn požadavek snadné výměny uzávěru -100% antikorozní ochrana na všech plochách - možná snadná výměna uzávěru -jednoduchá a rychlá montáž 35

36 Pár ukázek zjednodušení napojení 36
