MZK Chomutov s.r.o. Výrobní kapacity Působíme v zastřešených výrobních prostorech o rozloze 2500 m 2 vybavenými mostovými jeřáby.

Transkript

1

2 MZK Chomutov s.r.o. O společnosti Jsme flexibilní a stále se rozvíjející firma působící už od konce 90. let 20. století v oblasti strojírenství, zámečnictví a stavebnictví. V současnosti zaměstnáváme okolo 50 kvalifikovaných pracovníků. Síla společnosti MZK Chomutov s.r.o. tkví zejména ve schopnosti pružně uspokojit požadavky zákazníků, kterými jsou české i zahraniční společnosti. Certifikace Naše schopnosti prokazujeme nejen kvalitou našich výrobků a odvedené práce, potvrzuje je i celá řada získaných certifikátů a oprávnění. Mimo jiné je náš systém řízení jakosti certifikován dle normy ČSN EN ISO Produkty Do portfolia našich produktů patří především ocelové nosné konstrukce a jejich prvky, lávky, mříže, vrata a oplocení, zábradlí, schodiště, opláštění budov včetně zateplení, klempířské práce, manipulační technika - dopravníky, výrobky z nerezu, nátěrové systémy, stavební konstrukce, konstrukce pro elektrotechnologii, trakční sloupy a jiné. Většina našich produktů je nabízena včetně montáže. Výrobní kapacity Působíme v zastřešených výrobních prostorech o rozloze 2500 m 2 vybavenými mostovými jeřáby. Kontakty Fakturační adresa: Čelakovského 4874, Chomutov Korespondenční adresa: Šípková 5552, Chomutov Provozovna: Z Holding a.s., Beethovenova ul. 1269/68, Chomutov IČ: DIČ: CZ Web:

3 OBSAH > OSMIHRANNÉ JEHLANOVÉ TRAKČNÍ STOŽÁRY >> ITS >> ITS P >> ITSK >> ITSK P > TRUBKOVÉ STOŽÁRY PRO OSVĚTLENÍ >> B4 - B6 >> B8 - B10 >> B12 - B14 >> BS6 - BS8 >> JBUD8 - JBUD16 >> SK3 - SK8 >> SL3 - SL6 >> J8 - J12 >> BP3 - BP > TRAKČNÍ TRUBKOVÉ STOŽÁRY B, C, D 17 > ZRT - ZÁKLADY TRAKČNÍCH STOŽÁRŮ 18 > MOBILNÍ ZÁKLADY TRAKČNÍCH STOŽÁRŮ 19

4 ITS OSMIHRANNÉ JEHLANOVÉ TRAKČNÍ STOŽÁRY Stožáry se používají na podpěru tramvajového a trolejbusového trolejového vedení. Stožáry jsou vyrobeny z plechů tvarovaných za studena. Mají osmihranný průřez. Vrchol stožáru je uzavřený. V základním provedení nemají stožáry otvory pro přívod kabelů do dutiny stožáru. Tyto otvory je ale možné vyrobit na přání zákazníka. Hloubka vetknutí stožáru do povrchu je 150 cm. Na přání: NT Otvor pro vyvedení kabelů pro napájení trolejí M Manžeta pro zvýšení odolnosti stožáru vůči vnějším vlivům D D1 S H Lc T (kn) Hm. ITS 6, , ITS 6, , ITS 6, , ITS 6, , ITS 8, , ITS 8, , ITS 8, , ITS 8, , ITS 8, , ITS 10,5-6, ,5 12 6,3 655 ITS 10, , ITS 10, , ITS 10, ,

5 ITS P (s přírubou) OSMIHRANNÉ JEHLANOVÉ TRAKČNÍ STOŽÁRY Stožáry se používají na podpěru tramvajového a trolejbusového trolejového vedení. Stožáry jsou vyrobeny z plechů tvarovaných za studena. Mají osmihranný průřez. Vrchol stožáru je uzavřený. V základním provedení nemají stožáry otvory pro přívod kabelů do dutiny stožáru. Tyto otvory je ale možné vyrobit na přání zákazníka. Pro zvýšení odolnosti stožáru vůči vnějším vlivům je možné opatřit ho manžetou 300 mm nad přírubou. Varianta ITS P znamená, že stožár je připevněn k podkladu pomocí příruby. Na přání: NT Otvor pro vyvedení kabelů pro napájení trolejí M Manžeta pro zvýšení odolnosti stožáru vůči vnějším vlivům D D1 S H A T (kn) Hm. ITS 6,5-9P , ITS 6,5-12P , ITS 6,5-20P , ITS 6,5-32P , ITS 8,5-5P , ITS 8,5-8P , ITS 8,5-12P , ITS 8,5-18P , ITS 8,5-22P , ITS 10,5-6,3P , ,3 590 ITS 10,5-8P , ITS 10,5-12P , ITS 10,5-20P ,

6 ITSK OSMIHRANNÉ JEHLANOVÉ TRAKČNÍ STOŽÁRY Stožáry se používají na podpěru tramvajového a trolejbusového trolejového vedení, současně i pro osvětlovací účely. Stožáry jsou vyrobeny z plechů tvarovaných za studena. Mají osmihranný průřez. Vrchol stožáru je uzavřený. Stožáry jsou opatřené otvory pro přívod kabelů do dutiny stožáru. Mohou být vybaveny i otvorem pro vyvedení kabelů pro napájení trolejí. Hloubka vetknutí stožáru do povrchu je 150 cm. Otvor umístěný nad úrovní zakotvení je uzavřený dvířky, ve kterých se upevní stožárová rozvodnice. Ke stožárům dodáváme i výložníky pro instalaci svítidel. Na přání: NT Otvor pro vyvedení kabelů pro napájení trolejí VO Úprava pro veřejné osvětlení. M Manžeta pro zvýšení odolnosti stožáru vůči vnějším vlivům D D1 S H Lc T (kn) Hm. ITSK 6, , ITSK 6, , ITSK 6, , ITSK 6, , ITSK 8, , ITSK 8, , ITSK 8, , ITSK 8, , ITSK 8, , ITSK 10,5-6, ,5 12 6,3 675 ITSK 10, , ITSK 10, , ITSK 10, ,

7 ITSK P (s přírubou) OSMIHRANNÉ JEHLANOVÉ TRAKČNÍ STOŽÁRY Stožáry se používají na podpěru tramvajového a trolejbusového trolejového vedení, současně i pro osvětlovací účely. Stožáry jsou vyrobeny z plechů tvarovaných za studena. Mají osmihranný průřez. Vrchol stožáru je uzavřený. Stožáry jsou opatřené otvory pro přívod kabelů do dutiny stožáru. Mohou být vybaveny i otvorem pro vyvedení kabelů pro napájení trolejí. Pro zvýšení odolnosti stožáru vůči vnějším vlivům je možné opatřit ho manžetou 300 mm nad přírubou. Varianta ITS P znamená, že stožár je připevněn k podkladu pomocí příruby. Otvor umístěný nad úrovní zakotvení je uzavřený dvířky, ve kterých se upevní stožárová rozvodnice. Ke stožárům dodáváme i výložníky pro instalaci svítidel. Na přání: NT Otvor pro vyvedení kabelů pro napájení trolejí VO Úprava pro veřejné osvětlení. M Manžeta pro zvýšení odolnosti stožáru vůči vnějším vlivům D D1 S H A T (kn) Hm. ITSK 6,5-9P , ITSK 6,5-12P , ITSK 6,5-20P , ITSK 6,5-32P , ITSK 8,5-5P , ITSK 8,5-8P , ITSK 8,5-12P , ITSK 8,5-18P , ITSK 8,5-22P , ITSK 10,5-6,3P , ,3 605 ITSK 10,5-8P , ITSK 10,5-12P , ITS 10,5-20P ,

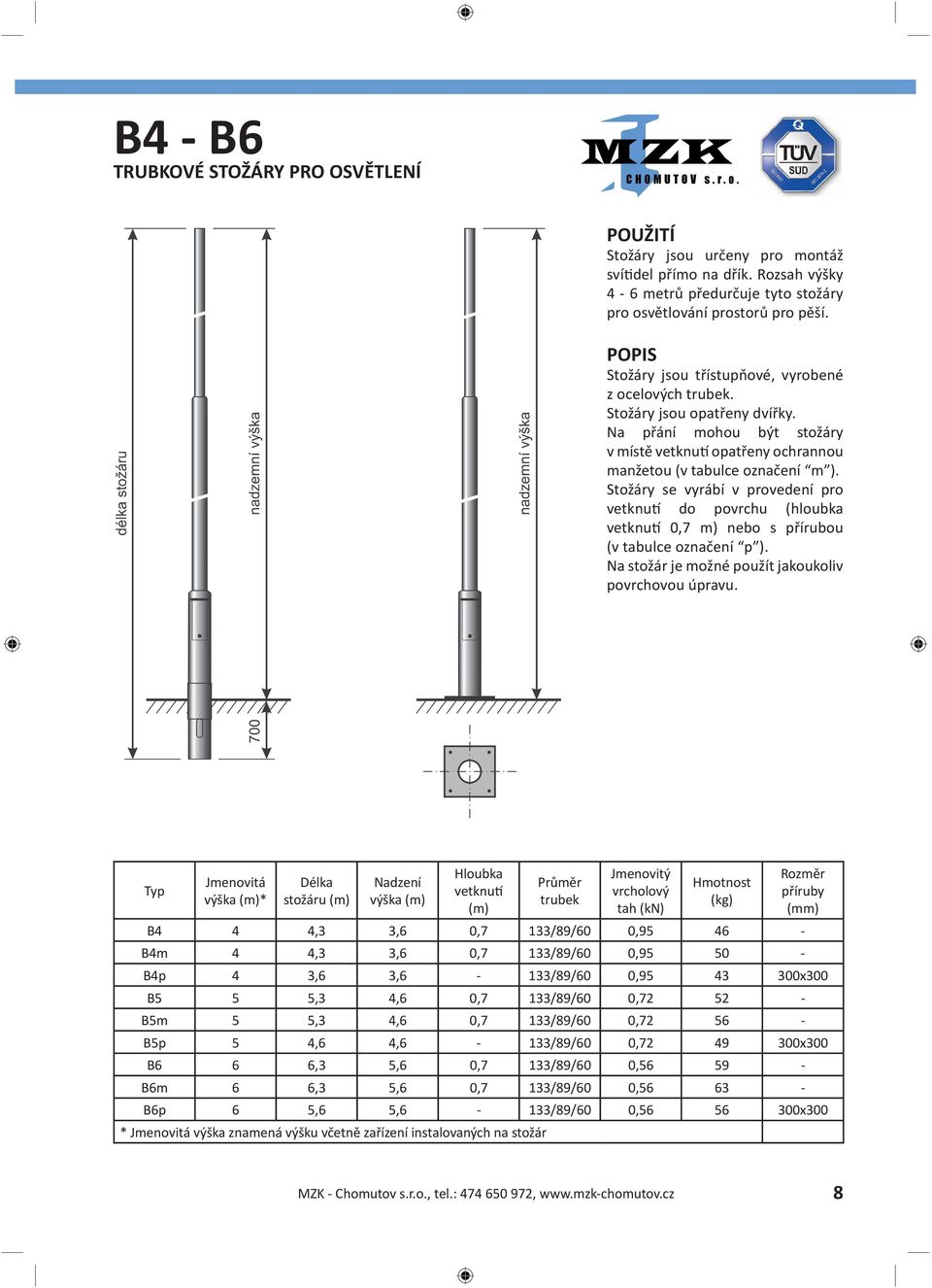

8 B4 - B6 TRUBKOVÉ STOŽÁRY PRO OSVĚTLENÍ Stožáry jsou určeny pro montáž svítidel přímo na dřík. Rozsah výšky 4-6 metrů předurčuje tyto stožáry pro osvětlování prostorů pro pěší. Stožáry jsou třístupňové, vyrobené z ocelových trubek. Stožáry jsou opatřeny dvířky. Na přání mohou být stožáry v místě vetknutí opatřeny ochrannou manžetou (v tabulce označení m ). Stožáry se vyrábí v provedení pro vetknutí do povrchu (hloubka vetknutí 0,7 m) nebo s přírubou (v tabulce označení p ). Na stožár je možné použít jakoukoliv povrchovou úpravu. Jmenovitá výška * Délka stožáru Nadzení výška Hloubka vetknutí Průměr trubek Jmenovitý vrcholový tah (kn) Hmotnost B4 4 4,3 3,6 0,7 133/89/60 0, B4m 4 4,3 3,6 0,7 133/89/60 0, Rozměr příruby B4p 4 3,6 3,6-133/89/60 0, x300 B5 5 5,3 4,6 0,7 133/89/60 0, B5m 5 5,3 4,6 0,7 133/89/60 0, B5p 5 4,6 4,6-133/89/60 0, x300 B6 6 6,3 5,6 0,7 133/89/60 0, B6m 6 6,3 5,6 0,7 133/89/60 0, B6p 6 5,6 5,6-133/89/60 0, x300 * Jmenovitá výška znamená výšku včetně zařízení instalovaných na stožár 8

9 B8 - B10 TRUBKOVÉ STOŽÁRY PRO OSVĚTLENÍ Stožáry jsou určeny pro montáž svítidel pomocí výložníků. Jsou vhodné především pro osvětlení obecních komunikací a parkovišť. Stožáry jsou třístupňové, vyrobené z ocelových trubek. Stožáry jsou opatřeny dvířky. Na přání mohou být stožáry opatřeny v místě vetknutí ochrannou manžetou (v tabulce označení m ). Stožáry se vyrábí v provedení pro vetknutí do povrchu (hloubka vetknutí 1,2 m) nebo s přírubou (v tabulce označení p ). Na stožár je možné použít jakoukoliv povrchovou úpravu. Jmenovitá výška * Délka stožáru Nadzení výška Hloubka vetknutí Průměr trubek Jmenovitý vrcholový tah (kn) Hmotnost B8 8 7,4 6,2 1,2 159/114/89 1, B8m 8 7,4 6,2 1,2 159/114/89 1, Rozměr příruby B8p 8 6,2 6,2-159/114/89 1, x400 B ,4 8,2 1,2 159/114/89 1, B10m 10 9,4 8,2 1,2 159/114/89 1, B10p 10 8,2 8,2-159/114/89 1, x400 * Jmenovitá výška znamená výšku včetně zařízení instalovaných na stožár 9

10 B12 - B14 TRUBKOVÉ STOŽÁRY PRO OSVĚTLENÍ Stožáry jsou určeny pro montáž svítidel pomocí výložníků. Jsou vhodné především pro osvětlení obecních komunikací a parkovišť. Stožáry jsou třístupňové, vyrobené z ocelových trubek. Stožáry jsou opatřeny dvířky. Na přání mohou být stožáry opatřeny v místě vetknutí ochrannou manžetou (v tabulce označení m ). Stožáry se vyrábí v provedení pro vetknutí do povrchu (hloubka vetknutí 1,5 m) nebo s přírubou (v tabulce označení p ). Na stožár je možné použít jakoukoliv povrchovou úpravu. Jmenovitá výška * Délka stožáru Nadzení výška Hloubka vetknutí Průměr trubek Jmenovitý vrcholový tah (kn) Hmotnost B ,7 10,2 1,5 219/133/89 1, B12m 12 11,7 10,2 1,5 219/133/89 1, Rozměr příruby B12p 12 10,2 10,2-219/133/89 1, x500 B ,7 12,2 1,5 219/140/102 1, B14m 14 13,7 12,2 1,5 219/140/102 1, B14p 14 12,2 12,2-219/140/102 1, x500 * Jmenovitá výška znamená výšku včetně zařízení instalovaných na stožár 10

11 BS6 - BS8 TRUBKOVÉ STOŽÁRY PRO OSVĚTLENÍ Stožáry jsou určeny pro montáž svítidel přímo na dřík nebo pomocí výložníků. Jsou vhodné především pro osvětlení obecních komunikací a prostorů pro chodce. Stožáry jsou třístupňové, vyrobené z ocelových trubek. Stožáry jsou opatřeny dvířky. Na přání mohou být stožáry v místě vetknutí opatřeny ochrannou manžetou (v tabulce označení m ). Stožáry se vyrábí v provedení pro vetknutí do povrchu (hloubka vetknutí 0,8-1 m) nebo s přírubou (v tabulce označení p ). Na stožár je možné použít jakoukoliv povrchovou úpravu. Délka stožáru Nadzení výška Hloubka vetknutí Průměr trubek Jmenovitý vrcholový tah (kn) Hmotnost Rozměr příruby BS6 6,8 6,0 0,8 114/89/76 0, BS6m 6,8 6,0 0,8 114/89/76 0, BS6p 6,0 6,0-114/89/76 0, x300 BS7 8,0 7,0 1,0 133/89/76 0, BS7m 8,0 7,0 1,0 133/89/76 0, BS7p 7,0 7,0-133/89/76 0, x400 BS8 9,0 8,0 1,0 133/102/76 0, BS8m 9,0 8,0 1,0 133/102/76 0, BS8p 8,0 8,0-133/102/76 0, x400 11

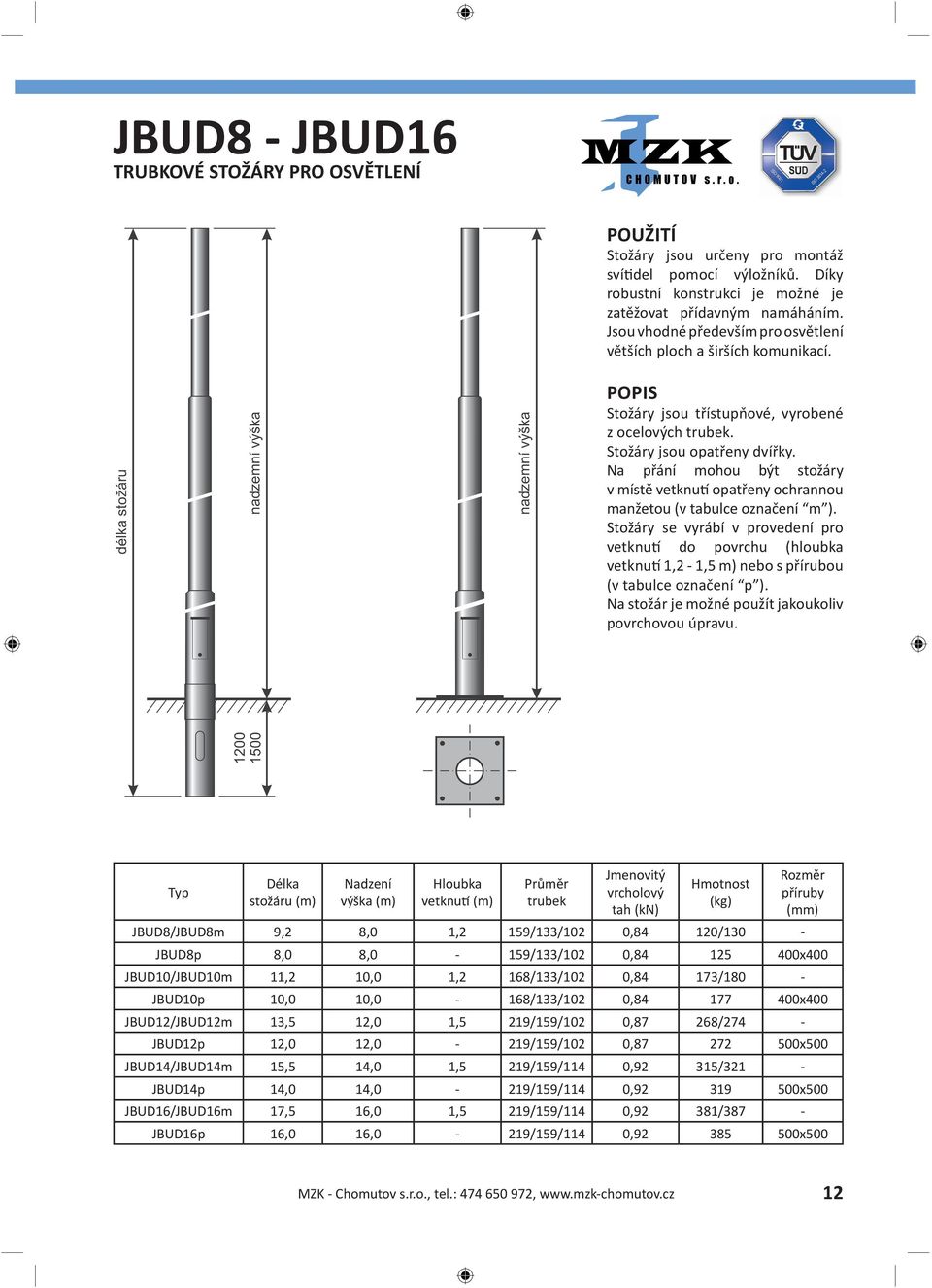

12 JBUD8 - JBUD16 TRUBKOVÉ STOŽÁRY PRO OSVĚTLENÍ Stožáry jsou určeny pro montáž svítidel pomocí výložníků. Díky robustní konstrukci je možné je zatěžovat přídavným namáháním. Jsou vhodné především pro osvětlení větších ploch a širších komunikací. Stožáry jsou třístupňové, vyrobené z ocelových trubek. Stožáry jsou opatřeny dvířky. Na přání mohou být stožáry v místě vetknutí opatřeny ochrannou manžetou (v tabulce označení m ). Stožáry se vyrábí v provedení pro vetknutí do povrchu (hloubka vetknutí 1,2-1,5 m) nebo s přírubou (v tabulce označení p ). Na stožár je možné použít jakoukoliv povrchovou úpravu. Délka stožáru Nadzení výška Hloubka vetknutí Průměr trubek Jmenovitý vrcholový tah (kn) Hmotnost JBUD8/JBUD8m 9,2 8,0 1,2 159/133/102 0,84 120/130 - Rozměr příruby JBUD8p 8,0 8,0-159/133/102 0, x400 JBUD10/JBUD10m 11,2 10,0 1,2 168/133/102 0,84 173/180 - JBUD10p 10,0 10,0-168/133/102 0, x400 JBUD12/JBUD12m 13,5 12,0 1,5 219/159/102 0,87 268/274 - JBUD12p 12,0 12,0-219/159/102 0, x500 JBUD14/JBUD14m 15,5 14,0 1,5 219/159/114 0,92 315/321 - JBUD14p 14,0 14,0-219/159/114 0, x500 JBUD16/JBUD16m 17,5 16,0 1,5 219/159/114 0,92 381/387 - JBUD16p 16,0 16,0-219/159/114 0, x500 12

13 SK3 - SK8 TRUBKOVÉ STOŽÁRY PRO OSVĚTLENÍ Stožáry jsou určeny pro montáž svítidel přímo na dřík, ale v případě vyhovujícího namáhání mohou být použity i výložníky. Díky své výšce 3-8 metrů jsou vhodné především pro osvětlení prostor pro chodce. Stožáry jsou dvoustupňové, vyrobené z ocelových trubek. Stožáry jsou opatřeny dvířky. Na přání mohou být stožáry v místě vetknutí opatřeny ochrannou manžetou (v tabulce označení m ). Stožáry se vyrábí v provedení pro vetknutí do povrchu (hloubka vetknutí 0,6-1 m) nebo s přírubou (v tabulce označení p ). Na stožár je možné použít jakoukoliv povrchovou úpravu. Délka stožáru Nadzení výška Hloubka vetknutí Průměr trubek Jmenovitý vrcholový tah (kn) Hmotnost Rozměr příruby SK3/SK3m 3,6 3,0 0,6 114/60 0,65 29/33 - SK3p 3,0 3,0-114/60 0, x300 SK4/SK4m 4,6 4,0 0,6 114/60 0,4 35/39 - SK4p 4,0 4,0-114/60 0, x300 SK5/SK5m 5,6 5,0 0,6 114/60 0,29 42/46 - SK5p 5,0 5,0-114/60 0, x300 SK6/SK6m 6,8 6,0 0,8 114/76 0,37 52/56 - SK6p 6,0 6,0-114/76 0, x300 SK7/SK7m 7,8 7,0 0,8 114/89 0,4 65/69 - SK7p 7,0 7,0-114/89 0, x400 SK8/SK8m 9,0 8,0 1,0 114/89 0,41 86/90 - SK8p 8,0 8,0-114/89 0, x400 13

14 SL3 - SL6 TRUBKOVÉ STOŽÁRY PRO OSVĚTLENÍ Stožáry jsou určeny pro montáž svítidel přímo na dřík. Díky své výšce 3-6 metrů jsou vhodné především pro osvětlení prostor pro chodce. Stožáry jsou dvoustupňové, vyrobené z ocelových trubek. Stožáry jsou opatřeny dvířky. Na přání mohou být stožáry v místě vetknutí opatřeny ochrannou manžetou (v tabulce označení m ). Stožáry se vyrábí v provedení pro vetknutí do povrchu (hloubka vetknutí 0,6-0,8 m) nebo s přírubou (v tabulce označení p ). Na stožár je možné použít jakoukoliv povrchovou úpravu. Délka stožáru Nadzení výška Hloubka vetknutí Průměr trubek Jmenovitý vrcholový tah (kn) Hmotnost Rozměr příruby SL3/SL3m 3,6 3,0 0,6 102/60 0,74 27/31 - SL3p 3,0 3,0-102/60 0, x300 SL4/SL4m 4,6 4,0 0,6 102/60 0,44 33/37 - SL4p 4,0 4,0-102/60 0, x300 SL5/SL5m 5,6 5,0 0,6 102/60 0,31 40/44 - SL5p 5,0 5,0-102/60 0, x300 SL6/SL6m 6,8 6,0 0,8 102/76 0,35 50/54 - SL6p 6,0 6,0-102/76 0, x300 14

15 J8 - J12 TRUBKOVÉ STOŽÁRY PRO OSVĚTLENÍ Stožáry jsou určeny pro montáž svítidel pomocí výložníků. Jsou vhodné především pro osvětlení větších ploch, veřejných komunikací a parkovišť. Stožáry jsou dvoustupňové, vyrobené z ocelových trubek. Stožáry jsou opatřeny dvířky. Na přání mohou být stožáry v místě vetknutí opatřeny ochrannou manžetou (v tabulce označení m ). Stožáry se vyrábí v provedení pro vetknutí do povrchu (hloubka vetknutí 1,5 m). Na stožár je možné použít jakoukoliv povrchovou úpravu. Jmenovitá výška Délka stožáru Nadzení výška Hloubka vetknutí Průměr trubek Jmenovitý vrcholový tah (kn) Hmotnost J8 8,0 7,7 6,2 1,5 140/114 1, J8m 8,0 7,7 6,2 1,5 140/114 1, J10 10,0 9,7 8,2 1,5 140/114 1, J10m 10,0 9,7 8,2 1,5 140/114 1, J12 12,0 11,7 10,2 1,5 140/114 1, J12m 12,0 11,7 10,2 1,5 140/114 1, * Jmenovitá výška znamená výšku včetně zařízení instalovaných na stožár 15

16 BP3 - BP5 TRUBKOVÉ STOŽÁRY PRO OSVĚTLENÍ Stožáry jsou určeny pro montáž svítidel přímo na dřík. Jsou vhodné především pro osvětlení prostor pro chodce. Stožáry jsou jednostupňové, vyrobené z trubek (ocel ) a jsou opatřeny dvířky. Na přání mohou být stožáry v místě vetknutí opatřeny ochrannou manžetou (v tabulce označení m ). Stožáry se vyrábí v provedení pro vetknutí do povrchu (hloubka vetknutí 0,6-0,7 m) nebo s přírubou (v tabulce označení p ). Na stožár je možné použít jakoukoliv povrchovou úpravu. Délka stožáru Nadzení výška Hloubka vetknutí Průměr trubek Jmenovitý vrcholový tah (kn) Hmotnost Rozměr příruby BPA3/BPA3m 3,6 3,0 0, ,52 39/44 - BPA3p 3,0 3, , x300 BPA4/BPA4m 4,7 4,0 0, ,41 48/53 - BPA4p 4,0 4, , x300 BPA5/BPA5m 5,7 5,0 0, ,30 58/63 - BPA5p 5,0 5, , x300 BPB3/BPB3m 3,6 3,0 0, ,52 41/47 - BPB3p 3,0 3, , x300 BPB4/BPB4m 4,7 4,0 0, ,41 52/58 - BPB4p 4,0 4, , x300 BPB5/BPB5m 5,7 5,0 0, ,30 63/69 - BPB5p 5,0 5, , x300 16

17 TRAKČNÍ TRUBKOVÉ STOŽÁRY Stožáry jsou určeny pro zavěšení trolejového vedení. Na přání je možná úprava horní části pro montáž výložníku veřejného osvětlení. Dvou až třístupňové stožáry vyrobené z ocelových trubek. Standardně jsou stožáry opatřeny ochrannou manžetou a jsou zaslepeny na obou koncích. Stožár také může být opatřen dvířky. Na stožár mohou být použity všechny vhodné druhy povrchových úprav. Standardně jsou stožáry vetknuty 1,5 m do povrchu. Celková délka Dílčí délky L1 L2 L3 Nadzemní výška Hmotnost B9 9 4,4 2,25 2,35 7,4 636 B ,8 2,55 2,65 8,4 701 Materiál Ø 273 / 12,5 Ø 219 / 12,5 Ø 159 / 12,5 Celková délka Dílčí délky L1 L2 L3 Nadzemní výška Hmotnost C9 9 4,4 2,25 2,35 7,4 778 C ,8 2,55 2,65 8,4 851 Materiál Ø 324 / 13,5 Ø 245 / 12,5 Ø 168 / 12,5 Celková délka L1 Dílčí délky Nadzemní výška Hmotnost D9 9 5,5 3,5 7,4 948 D ,5 4,5 8, D ,5 4,5 9, D ,5 5,5 10, Materiál Ø 324 / 13,5 Ø 245 / 14 L2 17

18 ZRT ZÁKLADY TRAKČNÍCH STOŽÁRŮ ZÁKLADOVÝ ROŠT TRAKČNÍCH STOŽÁRŮ Základový rošt je určený pro trakční stožáry. Rošt se usazuje do betonového základu. Parametry betonového základu musí navrhnout projektant především s ohledem na únosnost půdy v dané lokalitě. Nákres základového roštu Ilustrace instalace základového roštu do betonového základu Umístění patky stožáru na betonovém základu Patka stožáru d c c1 h1 L A n kg ZRT ZRT ZRT ZRT ZRT ZRT ZRT

19 MOBILNÍ ZÁKLADY TRAKČNÍCH STOŽÁRŮ Mobilní základ - ocelová konstrukce vyplněná betonem. Standardně se skládá ze dvou spojených základových bloků, které jsou přizpůsobené k namontování přírubového stožáru. Každý blok je v případě potřeby použitelný i samostatně. Mobilní základy se používají pro dočasné přeložení trakce (na stavbách, při rekonstrukcích), případně v místech, kde není možné vetknout stožár pod úroveň terénu (tunely, metro, inženýrské sítě). PARAMETRY Hmotnost 1 bloku: 7500 kg Hmotnost 2 bloků: kg Zatížení stožáru (2 bloky): až 16 kn Rozměry (1 ks): 2000 x 2000 x 750 mm (v závislosti na výšce zavěšení trakce) Mobilní základ - pohled Mobilní základ - půdorys 19
