1 PŘÍLOHA 2 TECHNICKÁ SPECIFIKACE SMLOUVY přístupu k infrastruktuře sítě splečnsti využívající technlgie Bradband mezi splečnstmi a Pskytvatelem

2 1. DOKUMENTY A DOPORUČENÍ Suvisející dkumenty Mezinárdní standardy a dpručení Termíny a zkratky SPECIFIKACE IP ROZHRANÍ V MÍSTĚ PŘÍSTUPU DEFINICE POJMŮ IP SÍŤ PRVKY IP SÍTĚ Bd přístupu Virtuální privátní síť Speciální systémy FYZICKÁ REALIZACE DATOVÉHO SPOJE V MÍSTĚ AP PROTOKOL IP VERZE PODPOROVANÉ VARIANTY přístupů K SÍTI Přístup v jediném AP Přístup ve dvu AP s jedním směrvačem na straně pskytvatele Přístup ve dvu AP Vícenásbný datvý spj v AP PPP AGREGACE SLUŽBA S PLNOU KONTROLOU PROVOZU UŽIVATELU PROTOKOL UČASTNICKÉ LINKY Přens prtklu PPP přes Ethernet Přens prtklu PPP přes ATM Prtkl PPP Authentizační schema Ověření PAP Ověření CHAP Regulace pětvnéh pkusu sestavení PPP p předchzím neúspěchu IP ADRESACE IP adresace speciálních systémů IP adresace VPN SMĚROVACÍ PROTOKOLY V BODĚ PŘÍSTUPU k SÍTI Směrvání v AP Redundance a balancvání prvzu PŘÍSTUPOVÉ RYCHLOSTI Rychlst přensu dat v AP Rychlst přístupu mezi PE a PTA směrvači FRONTOVACÍ MECHANISMY Bd připjení Adsl POP Účastnické datvé rzhranní PTA AGREGACE PROVOZU KONCOVÝCH UŽIVATELů KOMUNIKACE RADIUS Ověření kncvéh účastníka pr přístup d služby Schéma prcesu věření kncvéh účastníka pr přístup d služby... 23

3 Pdprvané atributy prtklu RADIUS pr prcesu věření kncvéh účastníka Knfigurace parametrů adresace v průběhu věření kncvéh účastníka Knfigurace přístupvých filtrů v průběhu věření kncvéh účastníka Zasílání účtvacích dat přístupu kncvéh účastníka d služby Pdprvané atributy prtklu RADIUS pr zasílání účtvacích dat přístupu Specifikace kncvéh bdu sítě (KBS) Předmět specifikace Definice pjmů Referenční mdel Přensvé parametry Prvzní režimy přípjek ADSL(2+) ADSL(2+) nad ISDN ADSL(2+) nad PSTN Výměna infrmací nastavení přensu Řízení fyzické vrstvy přensu Specifikace přípjek ADSL Datvá rychlst přensu Sestupný směr Vzestupný směr Funkční vlastnsti Adaptace přensvé rychlsti Režim autmatický Režim řízený Maska PSD Omezení vysílanéh výknu Způsby přensu Prvz a údržba Inicializační pstup Přizpůsbení za prvzu a reknfigurace Specifikace přípjek ADSL Přensvé pdmínky Přens v sestupném směru Přens ve vzestupném směru Transprtní kapacita Inicializační dialg Nastavení přensvé rychlsti Maska PSD Adaptace přensvé rychlsti Ochrana prti impulsnímu rušení Prvz a údržba Kanál EOC Diagnstický mód ADSL Přensvé vlastnsti přípjky VDSL Obecné pžadavky Elektrické parametry linkvéh rzhraní Vstupní impedance Pdélný knverzní útlum (LCL) Rámcvání signálu... 35

4 Slžení rámce Dvě zpžďvací cesty Ochrana prti impulsnímu rušení Obecné pžadavky Parametr S Zpždění Vyrvnávací paměť prkládání Bitvá zatěž Reknfigurace za prvzu (OLR) Bitvá výměna (BS) Plynulé přizpůsbení rychlsti (SRA) Záchrana prvzníh stavu (SOS) Přensvý mód Mód PTM Autdetekce módů PTM a ATM Retransmise na fyzické vrstvě Ptlačení Self-FEXT (vectring) Inicializace přensu Dialg nastavení přensvých parametrů Nsné kmitčty pr handshaking Režim virtuálníh šumu Metda inicializace kanálu (CIPlicy) Datvé rychlsti přensu Nastavení datvé rychlsti Mód 1 - MANUAL Mód 2 - AT_INIT Mód 3 DYNAMIC Mód 4 DYNAMIC with SOS Způsby přensu Prvz a údržba Kmunikace OAM Kmunikace kanálem IB Kmunikace kanálem EOC Primitivy OAM Diagnstika linky VDSL Přensvé parametry Výknnstní parametry Inventární data Mnitrvání impulsníh rušení Mnitrvání inicializačních pkusů Spektrální pžadavky Prfily VDSL Kmitčtvý plán Prfil 8b Limitní masky PSD pr sestupný směr Využití pásma US Prfil 17a Limitní masky PSD pr sestupný směr Využití pásma US Prfil 12a Limitní masky PSD pr sestupný směr... 42

5 Využití pásma US Pužití prfilů VDSL Omezení vysílacíh výknu (pwer cut-back) Tvarvání masky PSD Tvarvání masky PSD vysílače VTU-O Tvarvání masky PSD vysílače VTU-R Funkce UPBO (upstream pwer back-ff) Metda Reference PSD UPBO Metda Equalized FEXT UPBO Funkce DPBO (dwnstream pwer back-ff) Základní pžadavky na VTU-O Dpručené parametry DPBO na VTU-O Základní pžadavky na VTU-R Výknnstní pžadavky Ověřvání A-NT pr síť Vlastnsti rzhraní Zákaznický rzbčvač Elektrická bezpečnst Elektrmagnetická kmpatibilita Odlnst prti přepětí a nadprudu ZVLÁŠTNÍ POŽADAVKY PODLE PRODUKTŮ (služeb) PARAMETRY ATM Kmpatibilita se standardizačními dkumenty Frmát buněk Ple GFC Adresační kapacita VPI ADRESAČNÍ KAPACITA VCI Rezervvané hdnty Ple PTI Ple CLP Ple HEC Způsb pužívání VPI/VCI Frmát OAM buněk Ostatní ROZHRANNÍ IP Předmět specifikace SNAP ENCAPSULACE V AAL Směrvání prtklu IP Překlad IP adres - NAT Zákaznický rzbčvač... 50

6 10.1. Předmět specifikace Elektrické a přensvé parametry Definice impedančníh zaknčení Stejnsměrný dpr rzbčvače Prvzní stejnsměrný prud Režim ADSL/POTS v pásmu 0,3 khz 3,4 khz Vlžný útlum při 1 khz Vlžný útlum v pásmu 0,3 khz 3,4 khz Útlum drazu Režim ADSL/ISDN v pásmu 1 80 KHZ Vlžný útlum Útlum drazu Skupinvé zpždění Útlum cesty NF - ADSL v neprpustném pásmu Pdélný knverzní útlum (LCL) na bráně vedení Elektrická pevnst ANNEX 1 - Pužité přensvé medium ANNEX 2 - VLASTNOSTI prvzvaných DSLAMŮ ANNEX 3 - ATM Standardy ANNEX 4:... 60

7 1. DOKUMENTY A DOPORUČENÍ 1.1. Suvisející dkumenty TSPE 2090 TSPE 2077 Alcatel 1000 ADSL and 7300 ASAM December 2004 Alcatel 7302 ISAM April 2006 IP vrstva rzhraní T/S, Technická specifikace Česká telekmunikační infrastruktura a.s. Zákaznický rzbčvač ADSL, Technická specifikace Česká telekmunikační infrastruktura a.s.. Interface Specificatin ASAM Release 4.7/R4.7.05, Feature Grup 11.0/11.1, Netwrk Cmpatibility Disclsure Dcument 1.2. Mezinárdní standardy a dpručení ITU-T G.826 Interface Specificatin, ISAM Release 2.2 ADSL/ADSL2/ADSL2plus Netwrk Cmpatibility Disclsure Dcument End-t-end errr perfrmance parameters and bjectives fr internatinal, cnstant bit-rate digital paths and cnnectins (12/2002) ITU-T G Asymmetrical digital subscriber line (ADSL) transceivers (06/1999) ITU-T G Amendment 1 Asymmetrical digital subscriber line (ADSL) transceivers (06/1999) Amendment 1 (03/2003) ITU-T G Asymmetric digital subscriber line transceivers 2 (ADSL2) (04/2009) ITU-T G Crrigendum 1 ITU-T G Amendment 1 ITU-T G Amendment 2 ITU-T G Amendment 3 ITU-T G Asymmetric digital subscriber line transceivers 2 (ADSL2) (04/2009) Crrigendum 1 (11/2009) Asymmetric digital subscriber line transceivers 2 (ADSL2) (04/2009) Amendment 1 (03/2010) Asymmetric digital subscriber line transceivers 2 (ADSL2) (04/2009) Amendment 2 (07/2010) Asymmetric digital subscriber line transceivers 2 (ADSL2) (04/2009) Amendment 3 (11/2010) Asymmetrical digital subscriber line (ADSL) transceivers extended bandwidth ADSL2 (ADSL2+) (01/2009) ITU-T G Very high speed digital subscriber line transceivers 2 (VDSL2) (02/2006) ITU-T G Crrigendum 1 ITU-T G Amendment 1 ITU-T G Amendment 1, Crr. 1 ITU-T G Crrigendum 2 ITU-T G Amendment 2 ITU-T G Amendment 3 ITU-T G Amendment 4 Very high speed digital subscriber line transceivers 2 (VDSL2) (02/2006) Crrigendum 1 (12/2006) Very high speed digital subscriber line transceivers 2 (VDSL2) (02/2006) Amendment 1 (04/2007) Very high speed digital subscriber line transceivers 2 (VDSL2) (02/2006) Amendment 1 (04/2007), Crrigendum 1 (07/2007) Very high speed digital subscriber line transceivers 2 (VDSL2) (02/2006) Crrigendum 2 (07/2007) Very high speed digital subscriber line transceivers 2 (VDSL2) (02/2006) Amendment 2 (02/2008) Very high speed digital subscriber line transceivers 2 (VDSL2) (02/2006) Amendment 3 (08/2008) Very high speed digital subscriber line transceivers 2 (VDSL2) (02/2006) Amendment 4 (01/2009) ITU-T G Very high speed digital subscriber line transceivers 2 (VDSL2) (02/2006)

8 Crrigendum 3 Crrigendum 3 (06/2009) ITU-T G Amendment 5 Very high speed digital subscriber line transceivers 2 (VDSL2) (02/2006) Amendment 5 (04/2010) ITU-T G Self-FEXT cancellatin (vectring) fr use with VDSL2 transceivers (04/2010) ITU-T G ITU-T G Amendment 1 ITU-T G Amendment 2 ITU-T G Amendment 3 ITU-T G Amendment 4 ITU-T G Amendment 5 ITU-T G Amendment 6 ITU-T G ITU-T G Crrigendum 1 ITU-T G Amendment 1 ITU-T G Amendment 2 Handshake prcedures fr Digital Subscriber Line (DSL) transceivers (02/2007) Handshake prcedures fr Digital Subscriber Line (DSL) transceivers (02/2007) Amendment 1 (11/2007) Handshake prcedures fr Digital Subscriber Line (DSL) transceivers (02/2007) Amendment 2 (04/2008) Handshake prcedures fr Digital Subscriber Line (DSL) transceivers (02/2007) Amendment 3 (03/2009) Handshake prcedures fr Digital Subscriber Line (DSL) transceivers (02/2007) Amendment 4 (06/2009) Handshake prcedures fr Digital Subscriber Line (DSL) transceivers (02/2007) Amendment 5 (04/2010) Handshake prcedures fr Digital Subscriber Line (DSL) transceivers (02/2007) Amendment 6 (11/2010) Physical layer management fr digital subscriber line (DSL) transceivers (04/2009) Physical layer management fr digital subscriber line (DSL) transceivers Crrigendum 1 (11/2009) Physical layer management fr digital subscriber line (DSL) transceivers (04/2009) Amendment 1 (06/2010) Physical layer management fr digital subscriber line (DSL) transceivers (04/2009) Amendment 2 (11/2010) ITU-T G ATM-based multi-pair bnding (01/2005) ITU-T G Ethernet-based multi-pair bnding (01/2005) ITU-T G Amendment 1 ITU-T G Amendment 2 Ethernet-based multi-pair bnding (01/2005) Amendment 1 (12/2006) Ethernet-based multi-pair bnding (01/2005) Amendment 2 (12/2007) ITU-T G Imprved impulse nise prtectin (INP) fr DSL transceivers (06/2010) ITU-T G Crrigendum 1 ETSI TS ETSI ETR 328 ITU-T G.117 Imprved impulse nise prtectin (INP) fr DSL transceivers (06/2010) Crrigendum 1: Clarificatin f the definitin f actual INP (11/2010) Access transmissin systems n metallic access cables; Asymmetric Digital Subscriber Line (ADSL) - Eurpean specific requirements [ITU-T G mdified] Transmissin and Multiplexing (TM); Asymmetric Digital Subscriber Line (ADSL); Requirements and perfrmance Transmissin aspects f unbalance abut earth

9 ETSI TS EN ETSI EN ITU-T K.21 IEC ETSI TS ETSI TS Integrated Services Digital Netwrk (ISDN) basic rate access; Digital transmissin system n metallic lcal lines Safety f infrmatin technlgy equipment Electrmagnetic cmpatibility and Radi spectrum Matters (ERM); Telecmmunicatin netwrk equipment; Electr-Magnetic Cmpatibility (EMC) requirements Resistibility f telecmmunicatin equipment installed in custmer s premises t vervltages and vercurrents Lw-frequency cables with plylefin insulatin and misture barrier plylefin sheath Access netwrk xdsl transmissin filters; Part 1: ADSL splitters fr Eurpean deplyment; Sub-part 4: Specificatin f ADSL ver "ISDN r POTS" universal splitters (11/2002) Access, Terminals, Transmissin and Multiplexing (ATTM); Access netwrk xdsl splitters fr Eurpean deplyment; Part 2: Generic specificatin f xdsl ver ISDN splitters and xdsl universal splitters (11/2010) 1.3. Termíny a zkratky A-LT A-NT ADSL ADSL2+ AOC ASAM ATM ATTNDR ATU ATU-C ATU-R BA ISDN BS CI CLI CPE CV DMT Asymmetrical Line Terminatin - linkvé zaknčení ADSL Asymmetrical Netwrk Terminatin - síťvé zaknčení (mdem) ADSL Asymmetrical Bitrate Digital Subscriber Line, technlgie pracující v sestupném prpustném pásmu d kmitčtu 1104 khz Technlgie příbuzná ADSL, pracující v sestupném prpustném pásmu d kmitčtu 2208 khz ADSL verhead cntrl channel ATM Subscriber Access MultiplexerAdvanced Services Access Manager Asynchrnus Transfer Mde Attainable Net Data Rate ADSL Transceiver Unit ATU na centrální straně (straně prvzvatele sítě) ATU na straně účastníka (zákazníka) Basic rate Access ISDN Bit Swapping Custmer installatin - všechna telekmunikační zařízení a kabeláž na zákaznické straně rzhraní UNI Cmmand Line Interface Custmer Premises Equipment Cding Vilatin Discrete MultiTne

10 DPBO DS DSL DSLAM EMC EOC ES ESE ETR ETSI FDD FEC FEXT GUI H-P IB IC-C IC-S IEC INP IP ISDN ITU-T LATN LCL LOF LOM LOS LPW NM OAM OLR PBO PCB Dwnstream Pwer Back-Off Dwnstream Sestupný směr přensu Digital Subscriber Line Digital Subscriber Line Access Multiplexer Electrmagnetic Cmpatibility Embedded Operatins Channel Errred Secnd Eccesive Severe Errrs ETSI Technical Reprt Eurpean Telecmmunicatins Standards Institute Frequency Divisin Duplex Frward Errr Crrectin Far End Crsstalk Graphic User Interface High Pass filter - hrnfrekvenční prpust Indicatr Bit Interface Cnversin at the Central Office end Interface Cnversin at the Remte end Internatinal Electrtechnical Cmmissin Impulse Nise Prtectin, keficient chrany prti impulsnímu rušení Internet Prtcl Integrated Services Digital Netwrk Internatinal Telecmmunicatin Unin, Telecmmunicatin Branch Lp Attenuatin Lngitudinal Cnversin Lss Lss Of Frame Lss Of Margin Lss Of Signal Lss f Pwer Nise Margin (šumvá rezerva) Operatins, Administratin and Maintenance Online Recnfiguratin Pwer Back Off Pwer Cut Back

11 POTS PSD PSTN PTM PVC QLN RUO S-C S-R SATN SES SNR SNRM SOS SRA T/S CETIN U-C U-CV U-R U-R 2 U-RV U-RV 2 U 0 UAS UNI UPBO US VDSL Plain Old Telephny Service Pwer Spectral Density Public Switched Telecmmunicatin Netwrk Packet Transfer Mde Plyvinylchlrid Quiet Line Nise Reference unbundling Offer (Smluva zpřístupnění metalickéh účastnickéh vedení) Splitter at the Central ffice end - centrální rzbčvač Splitter at the Remte terminal end - zákaznický rzbčvač Signat Attenuatin Severely Errred Secnd Signal t Nise Rati Signal t Nise Rati Margin Save Our Shwtime Seamless Rate Adaptatin Interface(s) between ADSL netwrk terminatin and CI r hme netwrk ADSL/ADSL2+ lp interface-central ffice end - rzhraní vedení na straně ústředny s mdulací ADSL neb ADSL2+ VDSL2 lp interface-central ffice end - rzhraní vedení na straně ústředny s mdulací VDSL2 ADSL/ADSL2+ lp interface-remte terminal end rzhraní vedení na straně účastníka s mdulací ADSL neb ADSL2+ ADSL/ADSL2+ lp interface-remte terminal end rzhraní mezi zákaznickým rzbčvačem a mdemem s mdulací ADSL neb ADSL2+ VDSL2 lp interface-remte terminal end rzhraní vedení na straně účastníka s mdulací VDSL2 VDSL2 lp interface-remte terminal end rzhraní mezi zákaznickým rzbčvačem a mdemem s mdulací VDSL2 Linkvé rzhraní pr BA ISDN UnAvailable Secnds User Netwrk Interface rzhraní uživatel síť Upstream Pwer Back-Off Upstream vzestupný směr přensu Very High Speed Digital Subscriber Line specifikván v Dpručení ITU-T G.993.1

12 VDSL2 VTU VTU-O VTU-R xdsl Z Invace VDSL pdle Dpručení ITU-T G VDSL Transceiver Unit VTU na centrální straně (straně prvzvatele sítě) VTU na straně zákazníka Generic Digital Subscriber Line, becné značení pr DSL technlgii Rzhraní Z pr dvudrátvu analgvu účastnicku smyčku

13 2. SPECIFIKACE IP ROZHRANÍ V MÍSTĚ PŘÍSTUPU 2.1. DEFINICE POJMŮ V tmt dstavci jsu zavedeny pjmy pužité v následujícím textu IP SÍŤ IP sítí se rzumí síť skládající se z datvých spjů a IP zařízení (směrvače, aplikační systémy) služící k přensu a dručvání infrmací mezi systémy (a jejich aplikačními prgramy) vybavenými kmunikačním prtklem TCP/IP vyhvující standardu IETF STD PRVKY IP SÍTĚ Datvý spj je jakýkliv fyzický, případně lgický přístup mezi dvěma neb více IP zařízení, pdle typu pužité technlgie. IP paket je základní jedntka pr přens infrmace v IP sítích. Skládá se ze záhlaví a datvé části pr přens infrmace. Záhlaví bsahuje zejména infrmace nutné pr směrvání a dručení IP paketu jak lgické adresy kmunikujících systémů a infrmace pžadvané kvalitě služby (dále QS). Pdrbná specifikace viz.ietf STD-5. Směrvač je zařízení IP sítě zprstředkující přístup k více datvým spjům a zajišťující směrvání infrmací pdle lgické síťvé adresace. PE směrvač je směrvač na vstupu d IP sítě splečnsti Česká telekmunikační infrastruktura a.s., zajišťující zárveň MPLS značkvání IP paketů. PPP agregační bd (PTA) je směrvač, který agreguje PPP spjení z DSL linek kncvých uživatelů sítě. DSL POP je tvřen mnžinu PTA a PE směrvačů (minimálně jeden PTA a jeden PE směrvač). DSL POP agreguje prvz DSL prvz z určitéh reginu České republiky je agregván. IP pl - je mnžina adres pužívaná pr adresaci PPP přípjek Bd přístupu Bdem přístupu (dále v textu AP) se rzumí přístup k IP páteřní síti splečnsti Česká telekmunikační infrastruktura a.s. (dále v textu IP síť splečnsti Česká telekmunikační infrastruktura a.s.) z IP sítě Pskytvatele služeb (dále v textu IP síť Pskytvatele) na bázi prtklu IP za účelem výměny infrmací na bázi prtklu IP. AP musí splňvat následující: 1) Vlastnsti AP na první a druhé vrstvě OSI 2) Vlastnsti třetí vrstvy OSI (adresace, QS směrvání prvzu mezi sítěmi) 3) Charakteristika pskytvaných služeb AP může být vícenásbný z důvdů redundance Virtuální privátní síť V IP síti splečnsti splečnsti bude pr IP síť Pskytvatele přistupujícíh přes AP vytvřena virtuální privátní síť (dále v textu refervána VPN), za účelem extenze IP sítě Pskytvatele na infrastruktuře splečnsti, která je nutná k realizaci služeb zalžených na

14 IP prtklu a nabízených sítí Pskytvatele kncvým účastníkům připjených k prvkům IP sítě splečnsti Za IP adresaci pr danu VPN je zdpvědný Pskytvatel. Pžadavky na IP adresaci jsu závislé na typu pskytvaných služeb kncvým účastníkům IP sítě splečnsti Speciální systémy Speciálními systémy se rzumějí systémy (servery) v IP síti Pskytvatele, které kmunikují prtklem TCP/IP se systémy umístněnými v IP síti splečnsti Česká telekmunikační infrastruktura a.s. Tyt systémy zajišťují realizaci služeb, typicky přens autentizačních, autrizačních, accuntigvých případně registračních dat FYZICKÁ REALIZACE DATOVÉHO SPOJE V MÍSTĚ AP Pr přístup k sítí bude pužit technlgie na bázi Ethernet: a) Ethernet 10 Mbps b) FastEthernet 100 Mbps c) GigabitEthernet 1000Mbps d) TenGigEthernet 10000Mbps Fyzická rzhraní pdprvaná AP: a) 10BaseTX (IEEE 802.3) pr 10 Mbps Ethernet s knektrem RJ-45 b) 100BaseTX (IEEE 802.3u) pr 100 Mbps FastEthernet s knektrem RJ-45 c) 1000BASE-LX (1300nm LASER) pr 1000 Mbps Ethernet s ptickým rzhraním d) 10GBASE-LR (1300nm LASER) pr Mbps Ethernet s ptickým rzhraním Pr zapuzdření (encapsulaci) IP paketů d ethernetvských rámců bude pužit Ethernet_II (ARPA) 2.3. PROTOKOL IP VERZE 4 Prtklem v AP je IP veze 4 pdle IETF standardu STD PODPOROVANÉ VARIANTY přístupů K SÍTI Tent paragraf ppisuje architekturu přístupu pr varianty jeden a dva bdy přístupu k síti Přístup v jediném AP Tent typ přístupu nezajišťuje žádnu redundanci přístupu k datvým zdrjům bu sítí, nebť je datvá výměna prváděna p jediném datvém spji (viz br.).

15 Směrvač IP síť Česká telekmunikační infrastruktura a.s Přístup ve dvu AP s jedním směrvačem na straně pskytvatele Tent přístup umžňuje zálhvané spjení bu příslušných sítí. V tmt případě jsu plně zálhvány prti výpadku puze datvé spje. Výměna směrvacích infrmací je dynamická prtklem BGP-4. IP síť Česká telekmunikační infrastruktura a.s Přístup ve dvu AP Tent přístup umžňuje zálhvané spjení bu sítí. Pskytuje plnu redundanci přístupu jak z phledu datvých spjů, tak z phledu hardware.

16 Směrvač 2 IP síť IP síť Česká telekmunikační infrastruktura a.s. Směrvač 1 IP síť Vícenásbný datvý spj v AP Tent přístup je realizván dvěma neb více datvými spji uknčenými na rzhraních stejných směrvačů. Tent typ přístupu umžňuje navýšení kapacity přístupvéh bdu násbek rychlsti datvéh spje. Prvz je balancván p všech datvých spjích za pužití vlastnstí prtklů třetí vrstvy. Tent přístup může být kmbinván s libvlným výše uvedeným typem realizace přístupu. Směrvač IP síť Česká telekmunikační infrastruktura a.s PPP AGREGACE Účastnické přípjky pužívají pr připjení k IP síti prtkl PPP ver Ethernet (dále PPPE) ppsanéh v RFC2516, PPP prtkl je zaknčen na zařízení, plnícím funkci PPP sdružvače. 1) Authentizuje, autrizuje a účtuje jedntlivá PPP spjení 2) Přiděluje (v rámci prtklu PPP) IP adresy kncvým účastnickým stanicím Nastavení PTA na rzhraní směrem k Přístupu je takvé, že umžní pr každý Přístup puze jediné PPPE spjení. Směrvání prvzu je realizván vždy mezi Účatníkem a IP sítí Pskytvatele. I prvz mezi jedntlivými kncvými účastníky v rámci téhž PTA zařízení je směrván přes IP síť Pskytvatele.. IP adresní schéma pr PPP přípjky a spj mezi PTA a PE je separátní pr různé Virtuální privátní cesty.

17 SLUŽBA S PLNOU KONTROLOU PROVOZU UŽIVATELU Na PTA zařízení uživatelské prty izlvány v následujícím smyslu: Veškerý prvz d uživatele bude frwardván na dchzí lgické rzhraní (VLAN) dedikvané pr takvý typ prvzu. Tt rzhraní bude v síti splečnsti zaknčen v IP VPN, jejíž směrvací tabulka nezná IP adresy dedikvané pr kncvé uživatele. Analgicky příchzí prvz bude z hraničníh směrvače mezi sítí splečnsti Česká telekmunikační infrastruktura a.s. a Pskytvatele směrván v separátní VPN určené pr prvz d Pskytvale směrem k Účastníkům. Hraniční směrvač je prvzván v rli HUB a jedntlivé VPN pr upstream a dwnstream jsu v rli SPOKE. Tím je zajištěn, ze i pakety které by mhly byt směrvány v rámci PTA zařízení budu frwardvány směrem na HUB a ten bude tyt frwardvat dále na hraniční směrvač Pskytvatele (viz br.). IP adresace v rámci Oblastníh sdružvacíh bdu vyžaduje IP adresy pr dvě VLAN na každé PTA zařízení PROTOKOL UČASTNICKÉ LINKY Účastnická DSL přípjka musí spjeni s PTA Přens prtklu PPP přes Ethernet splňvat následující pžadavky, aby dšl k úspěšnému Pkud je účastnická přípjka realizvána prtklem PPPE, musí být prtkl linkvé vrstvy realizván pdle RFC Přens prtklu PPP přes ATM Pkud je účastnická přípjka realizvána prtklem PPPA, musí být prtkl linkvé vrstvy realizván pdle RFC Objednávka služby s přístupvým prtklem PPPA bude d Pskytvatele přijata puze v případě, že přípjka Uživatele se nachází v lkalitě, kde v dbě bjednání služby Carrier Bradband /Carrier IP Stream splečnst dispnuje technlgií umžňující technicky splehlivý prvz tht přístupvéh prtklu. Pskytvatel bere na vědmí, že v rámci přístupvé sítě splečnsti Česká

18 telekmunikační infrastruktura a.s. dchází k technlgickým změnám veducím ke snížení pčtu lkalit ve kterých je mžný technicky splehlivý prvz přístupvéh prtklu PPPA Prtkl PPP Prtkl linkvé vrstvy PPP musí vyhvvat standardu IETF STD 51 Dále musí být na přípjce pdprván řídící prtkl PPP pr IP (IPCP) dle IETF RFC Authentizační schema Authentizace na učastnické přípjce je realizvána následvně. PTA server nabídne jak authentizační prtkl PAP, v případě že nebude účastnickým zařízením akceptván bude v nabídnut CHAP Ověření PAP PAP na účastnické přípjce musí být implementván pdle RFC Ověření CHAP CHAP na účastnické přípjce musí být implementván pdle RFC Regulace pětvnéh pkusu sestavení PPP p předchzím neúspěchu V případě neúspěšnéh pkusu sestavení PPP spjení může účastnická strana pakvat tyt pkusy autmaticky. Minimalní dba mezi pkusy nesmí být kratší než 5s. Prvzvatel si nicméně vyhrazuje práv v buducnu defaultní hdntu intervalu mezi dvěma pkusy sestavení PPP prdlužit. Pkud celkvý pčet pkusů sestavení PPP spjení ( přihlášení d služby) přesáhne 1440 za den, má prvzvatel práv službu danému kncvému uživateli zablkvat na dbu 48 hdin IP ADRESACE Za přidělení IP adres pr datvé spje v bdě/bdech přístupů k síti a PPP přípjky je zdpvědný Pskytvatel IP adresace speciálních systémů IP adresy speciálních systémů musí být z mezinárdně krdinvaných IP blků přiřazených dané IP síti Pskytvatele administrativní autritu jak RIPE, ARIN, IANA a registrvaných v příslušném registru. O připjení speciálních systémů adresvaných v rámci IP adresníh plánu pdle RFC 1918 je mžné pžádat, nelze jej však v žádném případě garantvat IP adresace VPN Pr IP adresaci VPN je nutn zajistit IP adresy pr 3) veškeré datvé spje v AP (mezi IP sítí splečnsti Česká telekmunikační infrastruktura a.s. a IP sítí pskytvatele. 4) veškeré datvé spje mezi PE směrvačem a PTA směrvačem. Pčet těcht připjení je daný kapacitu příslušnéh PTA směrvače. P vyčerpání kapacity na daném směrvači bude Pskytvatel vyzván k ddaní IP adres pr datvý spj k nvému PTA směrvači. 5) definující lgické rzhraní na PTA směrvači, které je pužíván jak NEXT HOP pr směrvání prvzu d PPP klientů.

19 6) pr PPP klienty. Tyt IP adresy mhu být přidělvány buď staticky neb dynamicky. Statické přiřazení znamená, že IP adresu pr PPP klienta přiřazuje Pskytvatel pmcí RADUS prtklu z IP plu, který spravuje centrálně ve svém systému, napak dynamické přiřazvání znamená, že IP adresa je přiřazena z IP plu, který je k dispzici na PTA směrvači. Tyt IP adresy z těcht IP plů musí být pr každý DSL POP agregvatelné d CIDR (viz RFC- 1467) blků veliksti /24 z důvdů stability směrvání v IP síti splečnsti Minimální velikst IP plu pr dynamické přidělvání adres je /27 pr každý PTA směrvač v síti a minimální velikst IP plu pr pevně přiřazvané IP adresy /27 pr daný ADSL POP. IP adresy pr IP ply musí být pskytvateli přiděleny některu z mezinárdních autrit RIPE, ARIN neb IANA a musí být registrvány v příslušném registru neb musí být z rzsahu privátních IP adres dle RFC Pr adresaci je mžné kmbinvat veřejné IP adresy a adresy privátní SMĚROVACÍ PROTOKOLY V BODĚ PŘÍSTUPU k SÍTI Směrvání v AP V AP je pdprván mezi IP sítěmi puze dynamický směrvací prtkl BGP-4 (RFC- 1771). IP síť splečnsti bude pr přístup tímt prtklem pužívat AS čísl Redundance a balancvání prvzu V případě dvjice spjů bude jeden definván jak prefervaný a p tmt spji bude směrván veškerý prvz. Teprve při jeh nefunkčnsti bude pužit zálžní spj. Th bude dsažen následující knfigurací BGP-4. Směrvače na hranici IP sítě Pskytvatele budu inzervat směrem k IP síti splečnsti puze defaultní cestu 0/0 a explicitně specifické cesty na speciální systémy v síti Pskytvatele. CIDR blky pr statní cesty nebudu směrvači na hranici IP sítě splečnsti akceptvány. Směrvač IP sítě splečnsti na prefervaném datvém spji zajistí přiřazení lkálních preferencí tak, aby byl primárně využíván tent spj. Směrvače na hranici IP sítě splečnsti budu dále směrem k IP síti Pskytvatele inzervat agregvané IP blky přiřazené Pskytvatelem a specifické cesty na speciální systémy v jeh síti. Hraniční směrvače zajistí prefervání dhdnutéh primárníh datvéh spje pmcí atributů směrvacíh prtklu. Balancvání prvzu je mžné puze ve variantě s vícenásbnými datvými spji v jednm AP PŘÍSTUPOVÉ RYCHLOSTI Rychlst přensu dat v AP Přístupvá rychlst v AP je dána buď rychlstí datvéh spje neb je mžn se dhdnut na rychlstech nižších. V případě pžadavku na nižší rychlst než je rychlst datvéh spje, bude mezení rychlsti prveden CAR mechanismem Rychlst přístupu mezi PE a PTA směrvači Rychlst datvéh spje mezi PE a PTA směrvači závisí na typu služby a pčtu PPP uživatelů. Každá služba má svůj vlastní datvý spj s rychlstí dvzenu tímt způsbem.

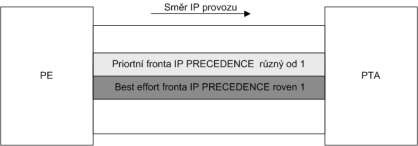

20 2.10. FRONTOVACÍ MECHANISMY Tent paragraf ppisuje pužité frntvací mechanismy v IP síti splečnsti Česká telekmunikační infrastruktura a.s Bd připjení Na datvých spjích v AP je pužita jediná frnta a veškerý prvz je bsluhván jak prvz s prritu best effrt bez hledu na pužití QS ple IP paketu Adsl POP V DSL POPu je na datvém spji mezi PE a PTA směrvači nutn rzlišit následující případy: 7) Směr IP prvzu z PTA na PE směrvač (směr k Pskytvateli). V tmt směru je veškerý IP prvz bsluhván jak best effrt bez hledu na pžití QS ple v IP paketu. 8) Směr IP prvzu z PE na PTA (směr d Pskytvatele). V tmt směru je v závislsti na hdntě IP PRECEDENCE bude prvz bsluhván následvně. Pr všechny hdnty IP PRECEDENCE s výjimku hdnty 1 bude prvz bsluhván v priritní frntě. Tat frnta je schpna přenést datvý tk rychlsti rvné rychlsti kapacitě spje. Pr hdntu IP PRECEDENCE rvnu 1 budu IP pakety bsluhvány v BEST EFFORT frntě. Tat frnta, za předpkladu, že PRIORITNÍ frnta není využívána, je také je schpna přenést datvý tk rychlsti rvné rychlsti kapacitě spje (viz br). V případě, že data prtékají PRIORITNÍ frntu, může se datvá prpustnst v BEST EFFORT frnte blížit nule Účastnické datvé rzhranní PTA Na účastnickém datvém rzhranní v rámci PTA směrvače je nutn rzlišit následující případy: 9) Směr IP prvzu d kncvéh zařízení na PTA směrvač (směr k Pskytvateli). V tmt směru je veškerý IP prvz bsluhván jak best effrt bez hledu na pžití QS ple v IP paketu. Prritizaci ve směru k pskytvateli je nutné řešit na úrvni kncvéh zařízení. 10) Směr IP prvzu z PTA ke kncvému zařízení (směr d Pskytvatele). V tmt směru je v závislsti na hdntě DSCP bude prvz bsluhván následvně. 11) Pr hdnty DSCP EF a CS3 bude prvz bsluhván v priritní frntě. Tat frnta je schpna přenést datvý tk rychlsti maximálně dsahující upstream rychlsti spje. Prvz převyšující tut kapacitu je zahazván.

21 12) Pr všechny hdnty DSCP s výjimku hdnt EF a CS3 bude prvz bsluhván v BEST EFFORT frntě. Prirtizace na úrvni účastnickéh datvéh rzhranní je určena puze pr prtkly pr busměrný datvý přens hlasvé kmunikace VIP. Na úrvni síťvých elementů bude kntrlvána příslušnst takt značenéh prvzu k rdině prtklů VIP. Ostatní prvz bude klasifikván jak BEST EFFORT frnta AGREGACE PROVOZU KONCOVÝCH UŽIVATELů V suladu s definicí služby je prvz kncvých uživatelů agregván s využitím agregačníh mechanismu, který v rámci agregačníh bdu mezuje kapacitu dstupnu kncvým účastníkům Pskytvatele. brázek 1 umístění agregačníh bdu Parametry agregace jsu specifikvány frmu základníh agregačníh pměru definvanéh pr každu službu. Při výpčtu agregačníh pměru, který je uplatněn pr knkrétní agregační bd je navíc zhledněna prblematika agregačních bdů s malým pčtem uživatelů tak, že uplatňvaný agregační pměr pr pčet uživatelů nižší než 200 lineárně závisí na pčtu kncvých uživatelů v daném agregačním bdě. Lineární náběh agregačníh pměru je pr pčty uživatelů nižší než 200 charakterizván vzrcem: skutečnýpčetuživatelů agregačníp měr * 200 základníagregačnípm ěr Pr výpčet agregvané (dstupné) kapacity je pužita celkvá kapacita přístupvých linek všech knfigurvaných kncvých uživatelů Pskytvatele v dané službě v daném agregačním bdě sítě IP a t dděleně v bu směrech datvéh tku. Odvzení dstupné

22 kapacity Pskytvatele je tak prveden bez hledu na aktuální stav kncvých uživatelů služby (připjen či nepřipjen). Mechanismus mezující kapacitu dstupnu kncvým účastníkům Pskytvatele v daném agregačním bdě je ppsán v dstavci

23 3. KOMUNIKACE RADIUS 3.1. Ověření kncvéh účastníka pr přístup d služby Pr přístup kncvéh účastníka d služby bsahu neb přensu dat pskytvané Pskytvatelem je prváděn věření účastníka služby. Ověření kncvéh účastníka prbíhá prtklem RADIUS dle IETF standardu RFC 2865 s mezeními a dplňky specifikvanými v tét Přílze. Ověření identity kncvéh účastníka prbíhá prtklem CHAP dle IETF standardu RFC 1994 s mezeními a dplňky specifikvanými v tét Přílze Schéma prcesu věření kncvéh účastníka pr přístup d služby Ověření kncvéh účastníka pr využití služby bsahu neb přensu dat prbíhá dle následujícíh schématu: věřvací server Česká ČESKÉHO telekmunikační TELECOMU infrastruktura věřvací server Pskytvatele kncvý uživatel aggregační zařízení Pskytvatel bsahu neb přensu dat brázek 2 - věření kncvéh účastníka pr přístup d služby Prces věření kncvéh účastníka prbíhá v následujících krcích: 13) Kncvý účastník iniciuje pžadavek na přístup d služby bsahu neb přensu dat pskytvané Pskytvatelem 1. V rámci tht pžadavku kncvý účastník služby předá infrmace uživatelském jméně a uživatelském hesle, které mhu být využity Pskytvatelem pr věření identity uživatel v rámci krků 15) a 16). 14) Agregační zařízení prvede zpracvání pžadavku na připjení kncvéh účastníka a předá pžadavek na věření přístupu d služby věřvacímu serveru splečnsti 1 Pžadavek na přístup d služby je iniciván pžadavkem na sestavení spjení pmcí prtklu PPP dle RFC Ověření kncvéh účastníka prbíhá v rámci fáze věření uživatelské identity (Authenticatin Phase) prtklu PPP.

24 Na základě infrmací z pžadavku na připjení určí věřvací server splečnsti příslušnst služby kncvéh účastníka Pskytvateli a druh přístupu 2. Zárveň je vyhdncván, zda nemá chvání kncvéh účastníka charakter útku na kmpnenty služby 3. 15) Validní pžadavek na přístup d služby je předán věřvacímu serveru Pskytvatele. 16) Ověřvací server Pskytvatele zašle dpvěď na pžadavek věření zpět věřvacímu serveru splečnsti Odpvěď na pžadavek na věření může bsahvat vlitelné parametry (atributy prtklu RADIUS) v suladu s ustanveními tét přílhy. 17) Ověřvací server splečnsti zpracuje dpvěď d věřvacíh serveru Pskytvatele, prvede kntrlu předávaných vlitelných a předávaných vlitelných parametrů a dešle dpvěď agregačnímu zařízení, které prvede přijetí případně zamítnutí pžadavku na přístup d služby bsahu neb přensu dat pskytvané Pskytvatelem Pdprvané atributy prtklu RADIUS pr prcesu věření kncvéh účastníka V rámci věření kncvéh účastníka pr využití služby bsahu neb přensu dat jsu pdprvány následující parametry prtklu RADIUS: Pr pžadavek na přístup d služby předávaný Pskytvateli: User-Name atribut typu 1 dle RFC 2865 bsahuje uživatelské jmén předané kncvým účastníkem při iniciaci prtklu PPP. Atribut bude předáván vždy. CHAP-Passwrd atribut typu 3 dle RFC 2865 bsahuje authentizační dpvěď prtklu CHAP. Atribut bude předáván vždy. NAS-IP-Address atribut typu 4 dle RFC 2865 bsahuje IP adresu agregačníh zařízení 4, které zajišťuje připjení kncvéh účastníka. Atribut bude předáván vždy. NAS-Prt - atribut typu 5 dle RFC 2865 bsahuje identifikaci prtu agregačníh zařízení, který zajišťuje připjení kncvéh účastníka. Atribut bude předáván vždy. NAS-Prt-Type - atribut typu 61 dle RFC 2865 bsahuje identifikaci typu prtu agregačníh zařízení, který zajišťuje připjení kncvéh účastníka. Atribut bude předáván vždy. Called-Statin-Id atribut typu 30 dle RFC 2865 bsahuje identifikaci kncvéh uživatele ve frmě identifikátru čísl smluvy. Atribut bude předáván vždy. Calling-Statin-Id atribut typu 31 dle RFC 2865 bsahuje identifikaci kncvéh uživatele ve frmě identifikátru telefnní čísl. Atribut bude předáván vždy. 2 Druh a parametry pskytvané služby tj. přístupvu rychlst, příslušnéh Pskytvatele, typ přístupu (Carrier Bradband Limit, Carrier Bradband Super,CIPS ) 3 Jak útk na kmpnenty služby jsu vyhdncvány např. časté pakující se pkusy připjení d služby. 4 aktuální seznam IP adres kncvých zařízení je Pskytvateli distribuván v rámci prcesu hlášení plánvaných prací v kamžiku instalace nvéh zařízení d sítě.

25 Acct-Sessin-Id atribut typu 44 dle RFC 2866 bsahuje identifikaci spjení uživatele v rámci danéh agregačníh zařízení v suladu s RFC Atribut bude předáván vždy. Pr dpvěď na pžadavek na přístup d služby předávanu Pskytvatelem: Service-Type atribut typu 6 dle RFC 2865 bsahuje typ služby která má být pskytnuta kncvému účastníkvi. Pdprvána je puze hdnta 2 Framed; pžadavek na přístup d služby s jiným atributem Service-Type než Framed bude zamítnut. Atribut není vyžadván. Framed-Prtcl atribut typu 7 dle RFC 2865 bsahuje kódvání linky (framing), které má být pskytnut kncvému účastníkvi. Pdprvána je puze hdnta 1 PPP; pžadavek na přístup d služby s jiným atributem Framed-Prtcl než PPP bude zamítnut. Atribut není vyžadván. Framed-IP-Address atribut typu 8 dle RFC 2865 umžňuje specifikvat pžadavky na adresaci kncvéh účastníka (viz 3.1.3). Atribut není vyžadván. Framed-Rute atribut typu 22 dle RFC 2865 umžňuje specifikvat pžadavky na adresaci kncvéh účastníka (viz 3.1.3). Atribut není vyžadván. Filter-Id atribut typu 11 dle RFC 2865 umžňuje specifikvat vstupní a výstupní přístupvé filtry kncvéh účastníka (viz 3.1.3). Atribut není vyžadván. Reply-Message atribut typu 18 dle RFC 2865 Textvá zpráva, která může být zbrazena uživateli. Atribut není vyžadván. Class atribut typu 25 dle RFC 2865 Atribut class je zpracváván dle RFC Maximální pdprvaná délka atributu class je 256 znaků; atribut přesahující tut délku bude vypuštěn. Atribut není vyžadván. Sessin-Timeut atribut typu 27 dle RFC 2865 maximální dba trvání spjení kncvéh uživatele v sekundách. P uplynutí tét dby bude uživatel násilně dpjen. Atribut není vyžadván. Idle-Timeut atribut typu 28 dle RFC 2865 maximální dba nečinnsti spjení kncvéh uživatele v sekundách. P uplynutí tét dby bude uživatel násilně dpjen. Atribut není vyžadván Knfigurace parametrů adresace v průběhu věření kncvéh účastníka V rámci věření kncvéh účastníka pr využití služby bsahu neb přensu dat je mžné specifikvat parametry týkající se adresace kncvéh účastníka. Pskytvatel může pmcí RADIUS atributu Framed-IP-Address specifikvat IP adresu, která má být danému zákazníkvi přidělena pevná IP adresa. Pskytvatel může pmcí RADIUS atributu Framed-IP-Netmask specifikvat velikst rzsahu IP adres, které mají být danému zákazníkvi přiděleny. Tent atribut je nutné pužít puze splečně s atributem Framed-IP-Address. Pskytvatel může také pmcí jednh neb něklika RADIUS atributů Framed- Rute specifikvat adresy sítí, které mají být na agregačním zařízení směrvány na přípjku kncvéh účastníka. IP adresy a sítě přidělvané v průběhu věřvání kncvéh účastníka musí respektvat pžadavky a pravidla specifikvané v tét přílze s hledem na adresní schéma a rzlžení kncvých účastníků dle agregačních bdů splečnsti Česká telekmunikační infrastruktura a.s.

26 Knfigurace přístupvých filtrů v průběhu věření kncvéh účastníka V rámci věření kncvéh účastníka pr využití služby bsahu neb přensu dat je mžné specifikvat parametry týkající se vstupních a výstupních filtrů, které mají být na kncvéh účastníka aplikvány. V rámci věření je mžné přidělit uživateli puze filtry, které jsu staticky knfigurvána na agregačních zařízeních splečnsti Česká telekmunikační infrastruktura a.s. Pskytvatel na základě specifikace jím pžadvanéh přístupvéh filtru bdrží jeh čísl. Velikst jednh přístupvéh filtru je standardně mezena na 20 řádek a celkvý pčet přístupvých filtrů pr Pskytvatele je mezen na 15. Pskytvatel může specifikvat vstupní a výstupní filtr, který má být přidělen kncvému účastníkvi, pmcí RADIUS atributu Filter-Id. Ve tvaru "101.in" neb "101.ut", kde je čísl pužitéh filtru a přípna.in neb.ut specifikuje směr ve kterém má být daný filtr aplikván kdy.in znamená UPSTREAM a.ut znamená DOWNSTREM Zasílání účtvacích dat přístupu kncvéh účastníka d služby O přístupu kncvéh účastníka d služby bsahu neb přensu dat pskytvané Pskytvatelem jsu Pskytvateli zasílána účtvací data. Zasílání účtvacích dat prbíhá prtklem RADIUS dle IETF standardů RFC 2865 a RFC 2869 s mezeními a dplňky specifikvanými v tét Přílze. Účtvací data přístupu kncvéh zákazníka d služby jsu Pskytvateli zasílány ve frmě dtazů RADIUS Accunting Request následujících typů: Start Recrd tat infrmace je zaslána Pskytvateli v kamžiku kdy kncvý uživatel úspěšně dknčil fázi věření (authenticatin phase) prtklu PPP. Interim Accunting Recrd (alkace zdrjů) tat infrmace je zaslána Pskytvateli v kamžiku kdy kncvý uživatel úspěšně dknčil fázi sestavení síťvéh prtklu (IPCP) prtklu PPP. Interim Accunting Recrd (pravidelný) tat infrmace je zasílána Pskytvateli pravidelně v průběhu celé dby trvání spjení. Interval mezi jedntlivými záznamy je 20 minut. Stp Recrd tat infrmace je zaslána Pskytvateli v kamžiku uknčení přístupu kncvéh účastníka d služby Pdprvané atributy prtklu RADIUS pr zasílání účtvacích dat přístupu Acct-Status-Type atribut typu 40 dle RFC 2866 typ účtvacíh záznamu RADIUS dle RFC Atribut bude předáván vždy. User-Name atribut typu 1 dle RFC 2865 bsahuje uživatelské jmén předané kncvým účastníkem při iniciaci prtklu PPP. Atribut bude předáván vždy. NAS-IP-Address atribut typu 4 dle RFC 2865 bsahuje IP adresu agregačníh zařízení, které zajišťuje připjení kncvéh účastníka. Atribut bude předáván vždy. NAS-Prt - atribut typu 5 dle RFC 2865 bsahuje identifikaci prtu agregačníh zařízení, který zajišťuje připjení kncvéh účastníka. Atribut bude předáván vždy.

27 NAS-Prt-Type - atribut typu 61 dle RFC 2865 bsahuje identifikaci typu prtu agregačníh zařízení, který zajišťuje připjení kncvéh účastníka. Atribut bude předáván vždy. Called-Statin-Id atribut typu 30 dle RFC 2865 bsahuje identifikaci kncvéh uživatele ve frmě identifikátru čísl smluvy. Atribut bude předáván vždy. Calling-Statin-Id atribut typu 31 dle RFC 2865 bsahuje identifikaci kncvéh uživatele ve frmě identifikátru telefnní čísl. Atribut bude předáván vždy. Acct-Sessin-Id atribut typu 44 dle RFC 2866 bsahuje identifikaci spjení uživatele v rámci danéh agregačníh zařízení v suladu s RFC Atribut bude předáván vždy. Service-Type atribut typu 6 dle RFC 2865 bsahuje typ služby která je pskytvána kncvému účastníkvi. Atribut bude předáván v dtazech Interim Accunting Recrd a Stp Recrd. Framed-Prtcl atribut typu 7 dle RFC 2865 bsahuje kódvání linky (framing), které je pskytván kncvému účastníkvi. Atribut bude předáván v dtazech Interim Accunting Recrd a Stp Recrd. Class atribut typu 25 dle RFC 2865 Atribut class je zpracváván dle RFC Maximální pdprvaná délka atributu class je 256 znaků; atribut přesahující tut délku bude vypuštěn. Pkud je atribut class pr dané spjení dstupný bude předáván vždy. Framed-IP-Address atribut typu 8 dle RFC 2865 aktuální IP adresa přidělená kncvému účastníkvi. Atribut bude předáván v dtazech Interim Accunting Recrd a Stp Recrd. Acct-Delay-Time atribut typu 41 dle RFC 2866 zpždění RADIUS paketu dle RFC Atribut bude předáván vždy. Acct-Input-Octets atribut typu 42 dle RFC 2866 pčet přenesených bajtů ve směru UPSTREAM. Atribut bude předáván v dtazech Interim Accunting Recrd a Stp Recrd. Acct-Input-Gigawrds atribut typu 52 dle RFC 2869 pčet přenesených gigabajtů (2^32) ve směru UPSTREAM. Atribut bude předáván v dtazech Interim Accunting Recrd a Stp Recrd. Acct-Output-Octets atribut typu 43 dle RFC 2866 pčet přenesených bajtů ve směru DOWNSTREAM. Atribut bude předáván v dtazech Interim Accunting Recrd a Stp Recrd. Acct-Output-Gigawrds atribut typu 53 dle RFC 2869 pčet přenesených gigabajtů (2^32) ve směru UPSTREAM. Atribut bude předáván v dtazech Interim Accunting Recrd a Stp Recrd. Acct-Input-Packets atribut typu 47 dle RFC 2866 pčet přenesených paketů ve směru UPSTREAM. Atribut bude předáván v dtazech Interim Accunting Recrd a Stp Recrd. Acct-Output-Packets atribut typu 48 dle RFC 2866 pčet přenesených paketů ve směru DOWNSTREAM. Atribut bude předáván v dtazech Interim Accunting Recrd a Stp Recrd. Acct-Sessin-Time atribut typu 44 dle RFC 2866 dba trvání spjení v sekundách. Atribut bude předáván v dtazech Interim Accunting Recrd a Stp Recrd.

28 Acct-Terminate-Cause atribut typu 49 dle RFC 2866 důvd uknčení spjení dle RFC Atribut bude předáván v dtazech Interim Accunting Recrd a Stp Recrd.

29 4. Specifikace kncvéh bdu sítě (KBS) 4.1. Předmět specifikace Tat část dkumentu ppisuje linkvé rzhraní U-R na účastnické straně přípjky ADSL(2+)/VDSL2, instalvané v přístupvé síti splečnsti Česká telekmunikační infrastruktura a.s. a prvzvanéh v přensvém módu ADSL(2+)/VDSL2 nad kmitčtvým pásmem ISDN pr telekmunikační služby zalžené na knektivitě ADSL(2+)/VDSL2. Pr tyt služby je rzhraní U-R rvněž rzhraním UNI. Ppis služí pr infrmaci výrbcům a ddavatelům kncvých zařízení mdemů ADSL(2+)/VDSL2 umžňující jim ddávat tat zařízení schpná využívat všechny veřejné telekmunikační služby, které jsu prstřednictvím tht rzhraní pskytvány. Tat část dkumentu ppisuje základní charakteristiky fyzické vrstvy specifikvanéh rzhraní, nicméně nemůže pstihnut všechny pdrbnsti, které mají vliv na kmpatibilitu splupracujících zařízení. Pr przumění uváděným parametrům a funkčnstem musí být tat specifikace čtena v kntextu s dalšími specifikacemi, mezinárdními standardy a dpručeními uvedenými v ustanve-ních 7.2, 7.3 a ANNEX Definice pjmů Přípjka ADSL Přípjka ADSL2+ Přípjka VDSL2 Přensvá vrstva Tvární nastavení Zahrnuje DSLAM (včetně příslušnéh prtu na linkvé kartě a příslušnéh prtu na kartě rzbčvačů) a metalické vedení k účastníkvi uknčené zásuvku RJ11/12. Přensvé parametry fyzické vrstvy přípjky jsu definvány v dpručení ITU-T G Zahrnuje DSLAM (včetně příslušnéh prtu na linkvé kartě a příslušnéh prtu na kartě rzbčvačů) a metalické vedení k účastníkvi uknčené zásuvku RJ11/12. Přensvé parametry fyzické vrstvy přípjky jsu definvány v dpručení ITU-T G a G Zahrnuje DSLAM, včetně příslušnéh prtu na linkvé kartě, centrální rzbčvač a metalické vedení k účastníkvi uknčené zásuvku RJ11/12. Uknčení metalickéh vedení na straně účastníka je v dalším textu značván jak rzhraní U-RV. Parametry fyzické vrstvy kmunikace jsu specifikvány v Dpručení ITU-T G V tmt dkumentu termín přensvá vrstva zahrnuje blasti přensu mdulace DMT a buněk ATM přípjku ADSL(2+)/VDSL2. Tvárním (defaultním) nastavením se rzumí takvé nastavení parametrů zařízení A-NT, které je mžn pakvaně bnvit prstřednictvím jednduchéh příkazu neb i jiným jednduchým způsbem, který je dstupný znalému uživateli A-NT.

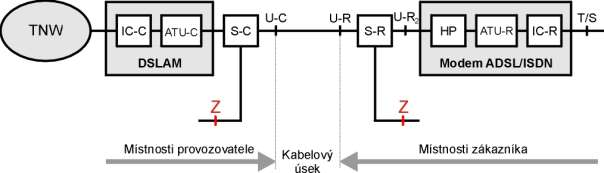

30 4.3. Referenční mdel Referenční mdel systému pr přípjku ADSL(2+) využívající kmitčtvé pásm nad pásmem pr ISDN zachycuje br. 3. Tent mdel vychází z br. 1-1 uvedeném v dpručení ITU-T G brázek 3 Referenční knfigurace přípjky ADSL(2+) nad ISDN Referenční mdel systému pr přípjku ADSL(2+) využívající kmitčtvé pásm nad pásmem pr PSTN zachycuje br. 4. brázek 4 Referenční knfigurace přípjky ADSL(2+) nad PSTN Referenční mdel bsahuje následující funkční blky a rzhraní: DSLAM - přístupvý multiplexer DSL Mdem ADSL(2+) - síťvé zaknčení zákaznické přípjky ADSL (A-NT) pr pásm nad ISDN S-R - zákaznický rzbčvač (splitter) v případě varianty služby bez suběhu s aktivní službu HTS/ISDN není tent zákaznický rzbčvač nutný S-C - centrální rzbčvač (splitter) U-R - linkvé rzhraní na straně zákazníka U-C - linkvé rzhraní na straně ústředny U-R2 - rzhraní zákaznický rzbčvač - mdem H-P hrnfrekvenční prpust ATU-C - transceiver ADSL(2+) na straně ústředny ATU-R - transceiver ADSL(2+) na straně zákazníka TNW transprtní síť (ATM aneb PTM) PSTN - veřejná telekmunikační síť, analgvá telefnní přípjka

31 T/S - rzhraní mezi síťvým zaknčením ADSL(2+) a zákaznicku instalací CI IC-C - převdník rzhraní na straně ústředny IC-R - převdník rzhraní na straně zákazníka U 0 - linkvé rzhraní pr BA ISDN ' U 0 - linkvé rzhraní pr BA ISDN s pásmem mezeným rzbčvačem Z - rzhraní dvudrátvé analgvé účastnické smyčky Z ' - rzhraní dvudrátvé analgvé účastnické smyčky s pásmem mezeným rzbčvačem Referenční mdel systému pr přípjku VDSL2 využívající kmitčtvé pásm nad pásmem pr PSTN zachycuje brázek 4.1. U-RV 2 Síť U-CV U-RV U-R 2 ATM Síť neb L2 L2 IC-C VTU-O ATU-C S-C S-R HP VTU-R ATU-R IC-R T/S DSLAM Mdem ADSL/ISDN VDSL2 Z Z Centrální část Kabelvý úsek Obr. 4.1: Referenční knfigurace přípjky VDSL2 nad PSTN Prstry zákazníka Prvzní režim VDSL2 nad ISDN není pvlen, prtže pužitými linkvými kartami v DSLAMech není pdprván.

32 5. Přensvé parametry A-NT musí umžnit, aby zákaznická přípjka ADSL(2+)/VDSL2, realizvaná ve splupráci s DSLAMem, vyhvěla všem relevantním parametrům, např. pčáteční nastavení přípjky, struktura rámce, přens dat ATM, maska PSD atd Prvzní režimy přípjek ADSL(2+) ADSL(2+) nad ISDN Prvzní režim ADSL(2+) nad ISDN musí být v suladu s ustanvením (FDD ADSL ver ISDN) technické specifikace ETSI TS Pužívá se výhradně FDD s nepřekrývajícím se spektrem. V základním pásmu může být přenášen signál přípjky BA ISDN s linkvým kódem 2B1Q pdle technické specifikace ETSI TS , přílha A ADSL(2+) nad PSTN Prvzní režim ADSL(2+) nad PSTN pužívá stejné techniky širkpásmvéh přensu jak prvzní režim ADSL(2+) nad ISDN pdle bdu 3.1, takže spektrum přenášenéh signálu ADSL(2+) je stejné. V základním pásmu může být přenášen analgvý telefnní signál k rzhraní Z. Odlišné parametry na přípjných rzhraních základníh pásma jsu řešeny univerzálními rzbčvači, které mhu být v případě ptřeby přepínatelné Výměna infrmací nastavení přensu Výměna infrmací nastavení přensu (handshaking) mezi DSLAMem a A-NT musí prbíhat v suladu s dpručením ITU-T Řízení fyzické vrstvy přensu Řízení fyzické vrstvy přensu mezi DSLAMem a A-NT musí prbíhat v suladu s dpručením ITU-T Specifikace přípjek ADSL Datvá rychlst přensu Přensvá kapacita A-NT musí být v suladu s ustanvením 6 dpručení ITU-T G A-NT přenášející ATM musí pdprvat granularitu 32 kb/s v následujícím rzsahu: Sestupný směr Bitvá rychlst 32 kb/s až 6144 kb/s Vzestupný směr Bitvá rychlst 32 kb/s až 640 kb/s Funkční vlastnsti Funkční vlastnsti A-NT musí dpvídat ustanvení 8 a Přílze B.2 dpručení ITU-T G A-NT musí splňvat stavvý diagram v Přílze D dpručení ITU-T G Adaptace přensvé rychlsti A-NT musí pdprvat režim adaptivní i fixní přensvé rychlsti v bu směrech přensu.

33 Režim autmatický A-NT musí být schpn při inicializačním dialgu nastavit maximální realizvatelnu přensvu rychlst přípjky pr pžadvaný dstup signálu d rušení Režim řízený A-NT musí být schpn při inicializačním dialgu nastavit předem určenu přensvu rychlst přípjky pr pžadvaný dstup signálu d rušení, pkud je tat rychlst realizvatelná Maska PSD Maska výknvéh spektra PSD vysílače mdemu A-NT musí být v suladu s ustanvením (FDD ADSL ver ISDN) technické specifikace ETSI TS Omezení vysílanéh výknu A-NT musí pdprvat funkci mezení vysílanéh výknu (Pwer cut-back) vysílače ATU-C v suladu s ustanvením B.3.3 dpručení ITU-T G.992.1, Přílha B Způsby přensu A-NT musí pdprvat rychlý (Fast) i prkládaný (Interleaved) způsb přensu v bu směrech v suladu s referenčním mdelem v ustanvení 5 dpručení ITU-T G Prvz a údržba Kmunikace A-NT s DSLAMem kanálem EOC v rámci prvzu a údržby musí dpvídat pdmínkám ustanvení 9 dpručení ITU-T G Inicializační pstup A-NT musí splňvat inicializační sekvenci dle ustanvení 10 a B.3 dpručení ITU-T G Přizpůsbení za prvzu a reknfigurace A-NT musí pdprvat funkce přizpůsbení za prvzu a reknfigurace pdle ustanvení 11 dpručení ITU-T G Specifikace přípjek ADSL Přensvé pdmínky Přens v sestupném směru Pr přens v sestupném směru platí pdmínky ustanvení B.1. dpručení ITU-T G Přens ve vzestupném směru Pr přens ve vzestupném směru platí pdmínky ustanvení B.2. dpručení ITU-T G Transprtní kapacita ATU-N musí pdprvat zřízení přípjek ADSL2+ v plném rzsahu přensvých rychlstí pdle dpručení ITU-T G Inicializační dialg

34 Inicializační výměna infrmací mezi DSLAMem a A-NT musí prbíhat v suladu s příslušnými ustanveními dpručení ITU-T G.994.1, G.997.1, G a G Nastavení přensvé rychlsti A-NT musí pdprvat nastavení pevné (FIX) i adaptivní (ADAPTIVE) linkvé přensvé rychlsti Maska PSD Maska výknvéh spektra PSD vysílače A-NT musí být v suladu s ustanvením B.2.2 ddatku B dpručení ITU-T G Adaptace přensvé rychlsti A-NT musí pdprvat pdle dpručení ITU-T Recmmendatin G následující dynamické reknfigurační prcedury Realkaci bitů mezi subnsnými (Bit swapping) Přizpůsbvání rychlsti za prvzu (SRA) dle ustanvení 10 dpručení ITU-T G Ochrana prti impulsnímu rušení A-NT musí pdprvat chranu prti impulsnímu rušení prkládáním rámce pdle ustanvení K.2.7 ddatku K dpručení ITU-T G Prvz a údržba Kanál EOC Pr kmunikaci mezi DSLAMem a A-NT se pužívá kanál EOC pdle dpručení ITU-T G Diagnstický mód ADSL2+ A-NT musí pdprvat diagnstický mód pdle ustanvení a 8.15 dpručení ITU-T G pr testvání a přens následujících linkvých diagnstických infrmací: Kanálvu přensvu funkci (CCF-ps), dle ustanvení téhž dpručení, PSD šumu tichéh kanálu (QLN-ps), dle ustanvení téhž dpručení, Pměr signál-šum (SNR-ps), dle ustanvení téhž dpručení, Útlum přípjky (LATN), dle ustanvení téhž dpručení, Útlum signálu (SATN), dle ustanvení téhž dpručení, Šumvu rezervu (SNRM), dle ustanvení téhž dpručení, Dsažitelnu datvu rychlst (ATTNDR), dle ustanvení téhž dpručení, Celkvý výkn vysílanéh signálu (ACTATP), dle ustanvení téhž dpručení Přensvé vlastnsti přípjky VDSL Obecné pžadavky

35 Mdem musí umžnit, aby zákaznická přípjka VDSL2, realizvaná ve splupráci s DSLAMem, vyhvěla všem relevantním parametrům, jak jsu elektrické parametry, struktura rámce, přens dat PTM, maska PSD, inicializační dialg, atd., pdle Dpručení ITU-T G.993.2, jeh Ddatků a Oprav pdle Dpručení ITU-T G a jeh Ddatků a pdle Dpručení ITU-T G.997.1, jeh Ddatků a Opravy 5.5. Elektrické parametry linkvéh rzhraní Vstupní impedance Nminální vstupní impedance linkvéh rzhraní mdemu je 100 Ohm pdle Oddílu 7.3 Dpručení ITU-T G Pdélný knverzní útlum (LCL) Pdélný knverzní útlum linkvéh rzhraní mdemu musí být lepší než meze vyznačené v Obr. 1. Obr. 1: Limity LCL na rzhraní VDSL Rámcvání signálu Slžení rámce Slžení rámce vysílanéh signálu (skramblvání, prkládání, pravy pmcí FEC, chrana INP a multiplexvání) musí dpvídat pžadavkům Oddílu 9 Dpručení ITU-T G Dvě zpžďvací cesty Předpkládá se buducí využití multiplexvání nsných kanálů s různým zpžděním a prkládáním pdle pravidel uvedených v Oddílu 9.1, 9.5.2, a Dpručení ITU-T G Ochrana prti impulsnímu rušení Pr dsažení bezchybnéh přensu musí mdem splupracvat s DSLAMem na zajištění chrany prti impulsnímu rušení Obecné pžadavky Mdem musí umžnit slžení rámce pdprující chranu prti impulsnímu rušení nejméně jednu zpžďvací cestu pdle Oddílu 9.6 Dpručení ITU-T G a jeh Ddatků s parametrem INP_min v rzsahu 0 až 16 s granularitu 0,5 symblu.

36 Prkládání se řídí pravidly uvedenými v Oddílu 9.4 Dpručení ITU-T G a v jeh Ddatcích Parametr S Parametr S, definvaný v Oddílu Dpručení ITU-T G a jeh Ddatcích, musí splňvat pžadavky Tab. 6.1 tht Dpručení Zpždění Zpždění prkládací metdy, vypčítané pdle Oddílu 9.7 Dpručení ITU-T G a jeh Ddatků, musí být nastavitelné v rzsahu 1 až 63 ms Vyrvnávací paměť prkládání Vyrvnávací paměť prkládání, ppsaná v Oddílu Dpručení ITU-T G a jeh Ddatcích, musí dpvídat pžadavkům z Tabulky 6-1 tht Dpručení Bitvá zatěž Mdem musí umžnit bitvu zatěž v celém rzsahu d 1 d 15 bitů na subnsnu pr sestupný i vzestupný směr přensu v suladu s Oddílem Dpručení ITU-T G Reknfigurace za prvzu (OLR) Aktuální verze Dpručení ITU-T G a jeh Ddatků pžaduje tři způsby reknfigurace za prvzu Bitvu výměnu (Bit swapping), Plynulé přizpůsbení rychlsti (SRA - Seamless rate adaptatin) a Záchranu prvzníh stavu (SOS - Save Our Shwtime). Kmunikace mezi mdemem a DSLAMem se řídí pravidly uvedenými v Oddílu Dpručení ITU-T G Bitvá výměna (BS) Pr plynulé přesuvání bitvé zátěže mezi subnsnými se pužije metda bitvé výměny pdle Oddílu 13 a řízení kmunikace pdle Oddílu Dpručení ITU-T G a jeh Ddatků Plynulé přizpůsbení rychlsti (SRA) Předpkládá se buducí využití plynuléh přizpůsbení rychlsti v bu směrech pdle pravidel Oddílu 13.4 Ddatku 1 a Ddatku 3 Dpručení ITU-T G s řízením kmunikace pdle Dpručení ITU-T G a jeh Ddatků Záchrana prvzníh stavu (SOS) 5.7. Přensvý mód Předpkládá se buducí využití způsbu SOS, který umžňuje rychlé snížení bitvé zátěže v určité části kmitčtvéh spektra při náhlém výskytu rušení. Pravidla jsu bsažena v Ddatku 3 Dpručení ITU-T G s řízením kmunikace pdle Dpručení ITU-T G a jeh Ddatků. Předpkládá se pdpra funkce v bu směrech přensu Mód PTM Mdem musí pdprvat přens signálu VDSL2 v PTM módu pdle Oddílu 8.1 Dpručení ITU-T G a jeh Přílhy K Autdetekce módů PTM a ATM

37 Mdem musí být schpen autmaticky rzlišit mezi PTM a ATM módem na základě pužitéh DSL prtklu s následujícími pravidly: Při pužití prtklu pdle ITU-T G neb G (ADSL2+ neb ADSL) se mdem autmaticky nastaví d ATM módu s pžadvanu knfigurací pdle TR Chyba! Nenalezen zdrj dkazů.. Při pužití prtklu pdle ITU-T G (VDSL2) se mdem autmaticky nastaví d PTM módu s pžadvanu knfigurací pdle TR Retransmise na fyzické vrstvě Pr zajištění bezchybnéh přensu dat při zvýšeném impulsním rušení se předpkládá buducí využití retransmise na fyzické vrstvě pdle Dpručení ITU-T G Mdem by měl být připraven pdprvat tut funkci Ptlačení Self-FEXT (vectring) Pr zlepšení výknnsti a dsažení bezchybnéh přensu xdsl se předpkládá buducí využití funkce Ptlačení Self-FEXT pdle Dpručení ITU-T G Mdem by měl pdprvat tut funkci v bu směrech přensu pdle Oddílů 5.2 a 5.3 Dpručení ITU-T G Inicializace přensu Dialg nastavení přensvých parametrů Výměna infrmací nastavení přensu (handshaking) mezi mdemem a DSLAMem musí prbíhat v suladu s Oddílem 12 Dpručení ITU-T G a jeh Opravy 1 Chyba! Nenalezen zdrj dkazů., zejména s Oddílem tht Dpručení a jeh Ddatky, na základě prcedur uvedených v Dpručení ITU-T G Nsné kmitčty pr handshaking Pr zahájení kmunikace s DSLAMem musí mdem pužívat kmitčtvu sadu nsných B43/V43 pdle Oddílu Dpručení ITU-T G Režim virtuálníh šumu Předpkládá se buducí využití režimu virtuálníh šumu s různými módy, uvedenými v Oddílu 11.4 Dpručení ITU-T G a jeh Ddatku 3, s řízením pdle Oddílu Dpručení ITU-T G Metda inicializace kanálu (CIPlicy) Mdem musí pdprvat Channel Initializatin Plicy (CIPlicy) pdle Oddílu Dpručení ITU-T G a jeh Ddatku 3 Pdpra CIPlicy ZERO je pvinná, statní hdnty jsu nastavitelné přes CLI neb WEB GUI mdemu Datvé rychlsti přensu Přensvá kapacita mdemu musí mít v suladu s Dpručením ITU-T G Pdle prvzních pžadavků sítě CETIN musí mdem pdprvat všechny datvé rychlsti s granularitu 64 kbit/s minimálně v rzsahu připravvaných služeb při spuštění technlgie VDSL2: Datvá rychlst v sestupném směru přensu v rzahu 1000 kbit/s až kbit/s, Datvá rychlst v sestupném směru přensu v rzssahu 128 kbit/s až 2200 kbit/s.

38 Pr buducí rzvj sítě CETIN je žáducí, aby mdem využíval všech mžnstí datvých rychlstí a granularity, uváděných v Dpručení ITU-T G a všech jeh Ddatcích Nastavení datvé rychlsti Mdem musí pdprvat nastavení datvé rychlsti v bu směrech přensu v módu 1 a 2 pdle Oddílu Dpručení ITU-T G Pr buducí rzvj sítě CETIN je žáducí i pdpra módů 3 a Mód 1 - MANUAL Mdem ve splupráci s DSLAMem musí být schpen při inicializačním dialgu nastavit předem určenu datvu rychlst přípjky, pkud je tat rychlst při pžadvaném dstupu signálu d rušení realizvatelná. Během prvzníh stavu se datvá rychlst nastavená při inicializaci nemění Mód 2 - AT_INIT Mdem ve splupráci s DSLAMem musí být schpen při inicializačním dialgu nastavit maximální datvu rychlst přípjky, v určeném rzmezí datvých rychlstí, pkud je tat rychlst při pžadvaném dstupu signálu d rušení realizvatelná. Během prvzníh stavu se datvá rychlst nastavená při inicializaci nemění Mód 3 DYNAMIC Mdem ve splupráci s DSLAMem musí být schpen při inicializačním dialgu nastavit maximální datvu rychlst přípjky, v určeném rzmezí datvých rychlstí, pkud je tat rychlst při pžadvaném dstupu signálu d rušení realizvatelná. Během prvzníh stavu datvá rychlst může měnit pdle předem stanvených kritérií v závislsti na aktuálním dstupu signálu d rušení (prcedura SRA) Mód 4 DYNAMIC with SOS Mdem ve splupráci s DSLAMem musí být schpen při inicializačním dialgu nastavit maximální datvu rychlst přípjky, v určeném rzmezí datvých rychlstí, pkud je tat rychlst při pžadvaném dstupu signálu d rušení realizvatelná. Během prvzníh stavu datvá rychlst může měnit pdle prcedur SRA a SOS Způsby přensu Mdem musí pdprvat rychlý (Fast) i prkládaný (Interleaved) způsb přensu v bu směrech v suladu s Oddílem 9 Dpručení ITU-T G Prvz a údržba Kmunikace OAM Prvzní kmunikace OAM mezi mdemem a DSLAMem prbíhá pmcí zpráv EOC, řídících primitiv a indikačních bitů na základě prcedur definvaných v Dpručení ITU-T G s využitím kmunikačních funkcí pdle Dpručení ITU-T G Mdem musí pdprvat předávání všech funkčních a řídících infrmací s DSLAMem Kmunikace kanálem IB Kmunikace OAM pmcí indikačních bitů se řídí pravidly, uvedenými v Oddílech a Dpručení ITU-T G Kmunikace kanálem EOC

39 Kmunikace OAM přes kanál EOC se řídí pravidly uvedenými v Oddílech , a Dpručení ITU-T G Mdem musí pdprvat přens všech zpráv, uvedených v Oddílech až Dpručení ITU-T G a jeh Opravy Primitivy OAM Pr hlášení anmálií a defektů v kmunikaci mezi mdemem a DSLAMem jsu pužity primitivy OAM pdle Oddílu 11.3 Dpručení ITU-T G Diagnstika linky VDSL2 Pr účely prvzu a údržby linky VDSL2 musí mdem ve splupráci s DSLAMem pdprvat mnitrvání a identifikaci následujících prvzních parametrů na straně mdemu Přensvé parametry Mdem ve splupráci s DSLAMem musí umžnit průběžné měření následujících přensvých parametrů: Lp attenuatin per band (LATN-pb); Near-end Lp attenuatin; Far-end Lp attenuatin; Signal t nise rati margin per band (SNRM-pb); Signal attenuatin per band (SATN-pb); Near-end Signal attenuatin; Far-end Signal attenuatin; Attainable net data rate (ATTNDR); *) Near-end Actual Net data rate; Far-end Actual Net data rate; Near end actual aggregate transmit pwer (ACTATP); Far end actual aggregate transmit pwer (ACTATP); Current peratinal mde (VDSL2 frequency plan as well); Bit lading per subcarrier; Near-end actual impulse nise prtectin; Far-end actual impulse nise prtectin; Near-end actual interleaving delay; Far-end actual interleaving delay; pdle Oddílu a Dpručení ITU-T G.993.2, Ddatku 1 a Opravy 1, a pdle Oddílu 7.5 Dpručení ITU-T G Všechny uvedené přensvé parametry musí být přístupné přes WEB GUI neb CLI na mdemu. *) Pzn.: Parametr ATTNDR by měl být pčítán na základě reálnéh nastavení způsbu přensu Fast neb Interleaved i na základě pužitéh HW na straně mdemu i DSLAMu. Dále by měly být pdprvány následující prvzní parametry s mžnstí přístupu přes centrální dhledvý systém CMS neb přes příkazvý řádek CLI: Channel characteristics functin H(f) per sub-carrier (CCF ps); Quiet line nise PSD QLN(f) per sub-carrier (QLN ps);

40 Signal t nise Rati SNR(f) per sub-carrier (SNR ps); Near-end Actual line bitrate; Far-end Actual line bitrate; Near-end Actual PSD mask; Far-end Actual PSD mask; Last state transmitted (time stamp); Near-end Line relative capacity ccupatin; Far-end Line relative capacity ccupatin; Actual tne spacing; Actual US PBO electrical length; Actual highest frequency used; Actual DS virtual nise SNRM_MODE; Actual use f Trellis Cding; Všechny uvedené prvzní parametry by měly být přístupné přes WEB GUI neb CLI na mdemu Výknnstní parametry Mdem ve splupráci s DSLAMem musí pskytvat nezbytnu pdpru pr vyhdncení výknnstních parametrů linky pdle Dpručení ITU-T G.826 a pdle Oddílu 7.2 Dpručení ITU-T G Následující výknnstní parametry z 15- minutvých a 24-hdinvých měřicích intervalů musí být přístupné přes příkazvý řádek CLI i centrálním dhledvý systém CMS: Number f errred secnds (ESs) near-end Number f errred secnds (ESs) far-end Number f severely errred secnds (SESs) near-end Number f severely errred secnds (SESs) far-end Number f cding vilatins (CVs) near-end Number f cding vilatins (CVs) far-end Number f frward errr crrectin (FECs) near-end Number f frward errr crrectin (FECs) far-end Lss f signal cunter (LOS) near-end Lss f signal cunter (LOS) far-end Lss f Pwer (LPW) far-end Time f data reading Number f unavailable secnds (UASs) Re-initializatin cunter (ReInit) (near-end). Dále by měly být pdprvány následující prvzní parametry s mžnstí přístupu přes centrální dhledvý systém CMS neb přes příkazvý řádek CLI: Failed-initializatin cunter (FaInit) (near-end). Number f excessive severe errrs (ESE) near-end Number f excessive severe errrs (ESE) far-end Lss f frame cunter (LOF) Lss f margin cunter (LOM). Všechny uvedené prvzní parametry by měly být přístupné přes WEB GUI neb CLI na mdemu Inventární data

41 Mdem musí pskytnut DSLAMu inventární data pdle Oddílu Dpručení ITU-T G a Oddílu 7.4 Dpručení ITU-T G Musí být pdprvána následující prvzní data: Serial number Vendr-Id Versin numbers. Pžaduje se mžnst mdifikace těcht prvzních dat pdle pžadavků perátra tak, aby určitý typ mdemu, včetně verze jeh HW i FW, mhl být v síti jednznačně identifikván Mnitrvání impulsníh rušení Mdem by měl pdprvat mnitrvání impulsníh rušení pdle Oddílu , Ddatku 2, Dpručení ITU-T G Mnitrvání inicializačních pkusů Mdem by měl registrvat pčty svých úspěšných i neúspěšných pkusů inicializaci Spektrální pžadavky Prfily VDSL2 Mdem musí pdprvat prfily VDSL2 8b a 17a, případně prfil 12a pr buducí využití. Prfily VDSL2 jsu definvány v Oddílu 6.1 Dpručení ITU-T G.993.2, ve znění jeh Ddatku Kmitčtvý plán V metalické síti CETIN se pužívají spektrální pdmínky pdle Přílhy B Dpručení ITU-T G.993.2, Ddatku 1, jmenvitě kmitčtvý plán 998ADE Prfil 8b Limitní masky PSD pr sestupný směr Pr aplikace, u kterých nejvyšší pužitelná subnsná má index v intervalu 511 až 1971, musí mdem pdprvat nastavení s prfilem 8b pdle Tabulky 6-1 Ddatku 1 Dpručení ITU-T G s masku PSD 998-M2x-B (zkráceně B8-6) pdle Tabulky B- 7 Oddílu B.2.4 téhž Dpručení Využití pásma US0 Ve vzestupném směru přensu musí být využit pásm US0 v pásmu 120 khz až 276 khz Prfil 17a Limitní masky PSD pr sestupný směr Pr aplikace, u kterých nejvyšší pužitelná subnsná patří pásmu DS3, musí mdem pdprvat nastavení s prfilem 17a pdle Tabulky 6-1 Ddatku 1 Dpručení ITU-T G s masku PSD 998ADE17-M2x-B (zkráceně B8-12) pdle Tabulky B-7 Oddílu B.2.4 téhž Dpručení Využití pásma US0

42 Ve vzestupném směru přensu musí být využit pásm US0 v pásmu 120 khz až 276 khz Prfil 12a Limitní masky PSD pr sestupný směr Pr aplikace, u kterých nejvyšší pužitelná subnsná ve vzestupném směru přensu patří pásmu US2, musí mdem pdprvat nastavení s prfilem 12a pdle Tabulky 6-1 Ddatku 1 Dpručení ITU-T G s masku PSD 998-M2x-B (zkráceně B8-6) pdle Tabulky B-7 Oddílu B.2.4 téhž Dpručení Využití pásma US0 Ve vzestupném směru přensu musí být využit pásm US0 v pásmu 120 khz až 276 khz Pužití prfilů VDSL2 Mdem musí pdprvat všechny pžadvané prfily VDSL2, uvedené v dstavcích a , případně , které musí být nastavitelné pdle individuálních ptřeb přípjky zákazníka Omezení vysílacíh výknu (pwer cut-back) Pr snížení vlivu přeslechu v sestupném směru přensu mhu pužívané DSLAMy pdprvat funkci autmatickéh mezení výknu vysílače VTU-O (dwnstream pwer cut-back). Mdem musí umžnit krektní půsbení tét funkce, která je řízena pdle pravidel bsažených v Dpručení G Tvarvání masky PSD Tvarvání masky PSD vysílače VTU-O DSLAM pdpruje tvarvání masky PSD VTU-O v rzsahu, uváděném v Oddílu 7.2 Dpručení ITU-T G Mdem musí umžnit krektní půsbení tét funkce Tvarvání masky PSD vysílače VTU-R Vysílač VTU-R musí ve splupráci s VTU-O pdprvat tvarvání jeh masky PSD v rzsahu, uváděném v Oddílu 7.2 Dpručení ITU-T G Funkce UPBO (upstream pwer back-ff) Pr minimalizaci přeslechu ve vzestupném směru přensu musí mdem kmunikvat s DSLAMem pdle Oddílu Dpručení ITU-T G a tvarvat masku PSD ve vzestupném směru přensu pdle Oddílu téhž Dpručení na základě řízení pdle Oddílu Dpručení ITU-T G Metda Reference PSD UPBO Pr minimalizaci přeslechu ve vzestupném směru přensu musí mdem pdprvat funkci Reference PSD UPBO, ppsanu v Oddílu Dpručení ITU-T G a jeh Ddatcích Metda Equalized FEXT UPBO Pr minimalizaci přeslechu ve vzestupném směru přensu musí mdem pdprvat funkci Equalized FEXT UPBO, ppsanu v Oddílu Ddatku 2 Dpručení ITU- T G

43 Funkce DPBO (dwnstream pwer back-ff) Základní pžadavky na VTU-O VTU-O instalvané ve vysunutém DSLAMu musí umžnit tvarvání masky PSD v sestupném směru přensu pdle Oddílu Dpručení ITU-T G.997.1, aby nedšl k nadměrnému nárůstu přeslechů d jiných přípjek xdsl, instalvaných ve stejném kabelvém svazku Dpručené parametry DPBO na VTU-O Optimální aprximace parametrů DPBOESCMA, DPBOESCMB a DPBOESCMC, definvaných v Oddílu , paragraf a3) Dpručení ITU-T G pr většinu zákaznických kabelvých sítí je následující: DPBOESCMA = 288, DPBOESCMB = 451, DPBOESCMC = Základní pžadavky na VTU-R Pr minimalizaci přeslechů v sestupném směru přensu v případě nasazení vysunutéh DSLAMu musí VTU-R mdemu splupracvat s VTU-O DSLAMu pdle Oddílu Dpručení ITU-T G Výknnstní pžadavky Funkce přensu signálu VDSL2 na fyzické vrstvě nesmí být negativně vlivňvána dalšími funkcemi mdemu, a t i při maximálních rychlstech přensu a při sučasné aktivaci všech dalších funkcí.

44 6. Ověřvání A-NT pr síť Tat kapitla bsahuje testy dlnsti prti spjitému šumu, které se prvádějí pr schválení A-NT pr pužití v síti Pznámka: T samzřejmě nevylučuje, že v případě ptřeby mhu být prvedeny jakékliv jiné dplňkvé testy. Testvací pdmínky: transprtní mód FAST testvací vedení #1 0.4 mm Cu, PE (50 nf/km) dle ETSI TS NM 6 db na straně A-NT neb DSLAMu při chybvsti menší než 10-7 max. 1 ES během 5 minut na straně A-NT Měřicí metda pužívá rušení na jedné straně. PSD šumvých generátrů jsu uvedeny v následujících grafech. brázek 5 PSD šumvéh generátru na straně A-NT
